Глава 6 Описание параметров

Опорная частота определяется результатами операции после выполнения расчета внутренним операционным

модулем. Более подробно об операционном модуле см. в описании функциональных кодов P3.2.26~P3.2.39.

Результаты операций можно отобразить при помощи функциональных кодов P9.0.46~P9.0.49.

Примечание: если верхний предел крутящего момента векторного управления устанавливается

сигналами VF1 и VF2, клеммами многоступенчатой команды, импульсным сигналом,

коммуникационным каналом и результатами выполнение операции, соответствующий диапазон - это

значение установленное к одом Р1.1.08.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Верхний предел крутящего

P1.1.08

000.0%~200%

150.0

момента

Если P1.1.07=0, значением этого функционального кода определяется верхний предел крутящего момента

при векторном управлении моментом, который является процентом от номинального крутящего момента двигателя.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Разрешение инверсии

0: Разрешить

P1.1.09

0

вращения

1: Запретить

Этот функциональн ый код используется для разрешения работы преобразователя частоты в режиме

реверсного вращения.

Если P1.1.09=0, преобразователю частоты разрешена работа в режиме реверсного вращения.

Если P1.1.09=1, преобразователю частоты запрещена работа в режиме реверсного вращения, этот режим

применяется в случаях , когда вращение нагрузки в обратном направлении неприемлемо.

Примечание: действие данного функционального кода применяется к направлению вращения,

определенному в качестве прямого (Р0.0.06)

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Время запаздывания прямого и

P1.1.10

0000.0

~3000.0 с

0000.0

обратного вращения

Этот функциональный код используется для настройки продолжительности подачи выходного напряжения с

частотой 0 Гц, когда преобразователь частоты находится в процессе переключения направления вперед или назад.

105

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Выбор режима запуска

0: Запуск

P1.1.11

0

при включении питания

1: Нет запуска

Этот функциональный код используется для настройки режима запуска преобразователя частоты в случае,

если в момент подачи питания действительна команда запуска.

Если P1.1.11=0, преобразователь частоты сразу переходит в режим запуска.

Если Р1.1.11=1, преобразователь частоты не переходит в режим пуска. Запуск производится после повторной

подачи действительной команды запуска.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P1.1.12

Понижающая коррекция частоты

00.00 ~ 10.00 Гц

00.00

Если в качестве нагрузки используется больше одного двигателя, возможно возникновение неравномерной

нагрузки. При помощи понижающей коррекции осуществляется снижение выходной частоты при повышении

нагрузки, которое происходит при включении более чем одного двигателя. Значение, установленное этим

функциональным кодом - это значение снижения частоты, относительно частоты при номинальной нагрузке.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Выбор режима управления

0: Управление скоростью

P1.1.13

0

скоростью/крутящим моментом

1: Управление крутящим моментом

Этот функциональный код используется для настройки применяемого режима работы преобразователя частоты,

режима управления скоростью или режима управления крутящим моментом.

Если P1.1.13=0, применяется режим управления скоростью.

Если P1.1.13=1, применяется режим управления крутящим моментом.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

0: Цифровой опорный сигнал (P1.1.15)

1: Внешний опорный сигнал на

клемме VF1

2: Внешний опорный сигнал на

клемме VF2

3: Опорный сигнал на клеммах

многоступенчатой команды

4: Опорный импульсный сигнал (DI6)

5: Опорный сигнал

Источник опорного сигнала

коммуникационного канала

P1.1.14

00

крутящего момента

6: Мин. (VF1, VF2)

7: Макс. (VF1,VF2)

8: Результат операции 1

9: Результат операции 2

10: Результат операции 3

11: Результат операции 4

12: Резервный источник сигнала

крутящего момента 1

13: Резервный источник сигнала

крутящего момента 2

106

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Цифровой опорный сигнал

P1.1.15

-200.0%-200.0%

150.0

крутящего момента

Если P1.1.14=0, значением этого функционального кода определяется значение опорного крутящего момента,

который является процентом от номинального крутящего момента двигателя.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Предельная частота для прямого

P1.1.16

вращения в режиме управления

000.00 Гц - Максимальная частота

050.00

крутящим моментом

Предельная частота для обратного

P1.1.17

вращения в режиме управления

000.00 Гц - Максимальная частота

050.00

крутящим моментом

Эти функциональны е коды используются для установки предельной частоты вращения в прямом и

обратном направлении, когда преобразователь частоты работает в режиме управления крутящим моментом

(т.е., P1.1.13=1).

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Время разгона в режиме

P1.1.18

0000.0 - 6500.0 с

0000.0

управления крутящим моментом

Время замедления в режиме

P1.1.19

0000.0 - 6500.0 с

0000.0

управления крутящим моментом

Эти два функциональных кода используются для настройки времени разгона при повышении крутящего

момента и времени замедления при снижении крутящего момента во время работы в режиме управления

крутящим моментом (т.е., P1.1.13=1). Они могут быть установлены равными 0 для случаев, когда требуется

быстрая реакция.

108

Глава 6 Описание параметров

6.3

Группа P2 - Функции клемм входов/выходов

Группа P2.0 - Базовая группа

Настройка входных и выходных клемм:

Серия MCI

Серия FCI

5-канальный разъем цифрового входного сигнала

6-канальный разъем цифрового входного сигнала (DIl

(DI2 ~ DI6), клемму DI6 которого можно

~ DI6), клемму DI6 которого можно использовать в

использовать в качестве высокоскоросного

качестве высокоскоростного импульсного входного

импульсного входного сигнала

сигнала. Дополнительный 4-канальный разъем

цифрового сигнала (DI7~DI10) устанавливается

при помощи внешней платы расширения

входов/выходов.

2-канальный разъем аналогового входа (VF1, VF2)

2-канальный разъем аналогового входа (VF1, VF2).

Дополнительный 1-канальный разъем аналогового

входа (VF3) устанавливается при помощи внешней

платы расширения входов/выходов

1-канальный разъем аналогового выхода (FM1)

2-канальный разъем аналогового выхода (FM1, FM2)

В дополнение к 1-канальному выходу с открытым

коллектором (YO) (клемма YO/FMP используется как

-

YO) можно установить дополнительный 2-

канальный разъем (YO1 и YO2) при помощи внешней

платы расширения входов/выходов

1-канальный релейный выход (T1)

2-канальный релейный выход (T1 и T2)

1-канальный импульсный выход (FMP) (клемма

-

YO/FMP используется как FMP)

Примечание: Клемма YO/FMP - это общая клемма YO и FMP, но одновременно можно использовать

только один из режимов (выбор при помощи функционального кода P2.1.20).

Функциональный

Диапазон

Название функции

Заводское значение

код

настройки

00 для MCI, код неактивен

P2.0.00

Функция клеммы DI1

0 ~ 60

01 для FCI (Вращение ВПЕРЕД)

01 для MCI (Вращение ВПЕРЕД)

P2.0.01

Функция клеммы DI2

0 ~ 60

02 для FCI (Вращение ОБРАТНОЕ)

02 для MCI (Вращение ОБРАТНОЕ)

P2.0.02

Функция клеммы DI3

0 ~ 60

09 для FCI (Клемма 1 мультиплекс-

ного управления)

10 (Клемма 2 мультиплексного

P2.0.03

Функция клеммы DI4

0 ~ 60

управления)

11 (Клемма 3 мультиплексного

P2.0.04

Функция клеммы DI5

0 ~ 60

управления)

P2.0.05

Функция клеммы DI6

0 ~ 60

08 (Останов по инерции)

P2.0.06

Функция клеммы DI7

0 ~ 60

00

P2.0.07

Функция клеммы DI8

0 ~ 60

00

P2.0.08

Функция клеммы DI9

0 ~ 60

00

P2.0.09

Функция клеммы DI10

0 ~ 60

00

109

Глава 6 Описание параметров

Упомянутые выше функциональные коды используются для настройки функций клемм цифровых входных

сигналов, дополнительные функции показаны в следующей таблице:

Значение

Функция

Описание

настройки

Установите на неиспользуемых клеммах значение «Нет функции», чтобы

0

Нет функции

предотвратить возникновение неполадок.

1

Вращение ВПЕРЕД

Управление направлением ВПЕРЕД и ОБРАТНОЕ при работе

2

Вращение ОБРАТНОЕ

преобразователя частоты осуществляется этими двумя клеммами.

При помощи этой клеммы подтвердите, что режим работы

3-проводное управление

3

преобразователя частоты - трехпроводный режим.

вращением

См. описание управления клеммами в п. 7.1.1.

Этими двумя клеммами преобразователя частоты осуществляется

Толчковое вращение

4

управление вращением ВПЕРЕД и ОБРАТНОЕ в толчковом режиме,

вперед

сигнал управления действителен в любом режиме управления вращением.

Толчковое вращение

Частота вращения и время разгона и замедления в толчковом режиме

5

устанавливаются функциональными кодами P0.1.08, P0.1.09 и P0.1.10.

ОБРАТНОЕ

6

Клемма ВВЕРХ

Если опорная частота задается кнопками панели управления, повышение и

7

Клемма ВНИЗ

снижение опорной частоты осуществляется двумя этими клеммами.

Если состояние клеммы действительно, подача выходного напряжения

преобразователем частоты блокируется, в это время останов двигателя

Останов по инерции

8

не контролируется преобразователем частоты. Этот режим аналогичен

режиму останова по инерции, устанавливаемому кодом P1.0.16.

Мультиплексное

9

управление Клемма 1

Мультиплексное

10

управление Клемма 2

Реализовано 16 видов команд через 16 видов состояний на четырех

клеммах.

Мультиплексное

11

управление Клемма 3

Мультиплексное

12

управление Клемма 4

При помощи этой клеммы реализован удаленный сброс ошибки,

13

Сброс после отказа

функциональное назначение аналогично кнопке СБРОС панели

управления.

Если состояние этой клеммы действительно, по сигналу этой клеммы

осуществляется замедление и останов, но все параметры вращения

14

Пауза вращения

сохраняются. Если состояние этой клеммы недействительно,

осуществляется перевод преобразователя частоты в рабочее состояние,

которое имело место до останова.

Если состояние этой клеммы действительно, преобразователем частоты

Вход внешнего сигнала

15

осуществляется подача аварийного сигнала Err13, а затем выполняется

отказа

обработка ошибки на основе режима защиты от неполадок.

Клемма выбора времени

16

разгона и замедления 1

Переключение между четырьмя группами времени разгона и замедления,

Клемма выбора времени

более подробно см. в Приложении 3.

17

разгона и замедления 2

Клемма 1 выбора

18

источника частотного

сигнала

Клемма 2 выбора

Если P0.1.00=8, функции этих клемм действительны. Реализовано

19

источника частотного

переключение между 8 видами источников частоты через 8 видов

сигнала

состояний на этих трех клеммах.

Клемма 3 выбора

20

источника частотного

сигнала

Клемма 1 выбора команды

21

управления

Переключение между режимами управления вращением при помощи

Клемма 2 выбора команды

состояния замыкания/размыкания этих двух клемм.

22

управления

110

Глава 6 Описание параметров

Значение

Функция

Описание

настройки

Если опорная частота задается с кнопок панели управления, при помощи

Сброс опорного сигнала

этой клеммы можно произвести сброс частоты, установленной клеммами

23

ВВЕРХ/ВНИЗ

ВВЕРХ/ВНИЗ, или кнопками ▲ и ▼ панели управления до значения,

установленного кодом P0.0.05.

Если состояние этой клеммы действительно, сигналы не оказывают

Запрет разгона и

24

влияния на выходную частоту преобразователя частоты (кроме команды

замедления

останова).

ПИД-управление временно прекращается, преобразователь частоты

25

Пауза ПИД-управления

продолжает работать на текущей выходной частоте, но не производит

ПИД регулирование.

При помощи этой клеммы в процессе работы ПЛК осуществляется сброс

26

Сброс состояния ПЛК

значений ПЛК в исходное состояние.

Преобразователем частоты осуществляется подача выходного напряжения

27

Пауза вобуляции

на центральной частоте, а функция вобуляции временно отключается.

Используется для определения входной клеммы счетчика импульсов. Если

Вход счетчика

входными сигналами являются высокоскоростные импульсы, следует

28

использовать клемму DI6.

29

Сброс счетчика

Выполняется сброс значения счетчика.

Используется для определения входной клеммы счетчика импульсов

30

Вход контроля длины

длины. Если входными сигналами являются высокоскоростные импульсы,

следует использовать клемму DI6.

31

Сброс длины

Выполняется сброс значения счетчика длины.

Запрет работы преобразователя частоты в режиме управления крутящим

Запрет управления

32

моментом, преобразователь частоты может работать только в режиме

крутящим моментом

управления скоростью.

Назначение входной клеммы импульсного сигнала и подключение

33

Импульсный вход

клеммы DI6.

Немедленное

Если состояние этой клеммы действительно, осуществляется перевод

34

динамическое торможение

преобразователя частоты в состояние торможения постоянным током.

Нормально-замкнутый

Если состояние этой клеммы действительно, преобразователем частоты

35

вход внешнего сигнала

осуществляется подача аварийного сигнала Err13, а затем выполняется

отказа

обработка ошибки на основе режима защиты от неполадок.

Если состояние этой клеммы недействительно, перестройка частоты

Разрешение изменения

36

невозможна. Если состояние этой клеммы действительно, перестройка

частоты

частоты возможна.

Если состояние этой клеммы действительно, направление действия ПИД-

Изменение направления

управления противоположно направлению, заданному кодом P4.0.03.

37

действия ПИД-управления

Кроме того, если P0.0.06=2, а состояние клеммы действительно, то

вращение осуществляется в противоположном направлении.

Клемма внешнего сигнала

Если управление вращением осуществляется с панели управления

38

останова 1

(P0.0.03=0), останов возможен при помощи этой клеммы.

При помощи этой клеммы в любом из режимов управления вращением

Клемма внешнего сигнала

39

преобразователем частоты возможно замедление и останов в течение

останова 2

времени замедления 4.

Если разряд единиц кода Р4.2.08 равен 1 (т.е., интегральное разделение

действительно) и состояние этой клеммы действительно, работа

Останов интегрального

40

интегрального регулирования ПИД- управления временно прекращается,

регулирования

но функции пропорционального регулирования и дифференциального

ПИД - управления

регулирования ПИД-управления остаются действительными.

111

Глава 6 Описание параметров

Значение

Функция

Описание

настройки

Если условия переключения параметров ПИД-управления задаются

Переключение параметра

сигналом клеммы (P4.0.13=1), и состояние этой клеммы недействительно,

41

ПИД-управления

применяются параметры ПИД-управления 1. Если состояние этой клеммы

действительно, применяются параметры ПИД- управления 2.

Переключение преобразователя частоты между режимом управления

крутящим моментом и режимом управления скоростью. Если состояние

Переключение управления

этой клеммы недействительно, преобразователь частоты работает в режиме,

42

скоростью/крутящим

определенном кодом P1.1.13 (режим управления скоростью/крутящим

моментом

моментом), если состояние этой клеммы действительно, то осуществляется

переключение в другой режим.

Если состояние этой клеммы действительно, то подача преобразователем

43

Аварийный останов

частоты выходного напряжения не производится, а останов

осуществляется по инерции.

Если состояние клеммы действительно, то преобразователем частоты

Замедление с

осуществляется замедление до начальной частоты торможения постоянным

44

динамическим

током при останове, а затем происходит переключение в состояние

торможением

динамического торможения при останове.

Если: пользовательское назначение неполадки 1 или 2 действительно,

45

Пользовательский отказ 1

преобразователем частоты осуществляется подача аварийного сигнала

Err21 или Err22 соответственно, а затем выполняется обработка ошибки

46

Пользовательский отказ 2

на основе режима защиты от неполадок.

В процессе работы необходимо выполнить сброс текущего рабочего

47

Сброс времени работы

времени, текущее рабочее время можно отобразить при помощи

функционального кода P9.0.23.

Если внутренний таймер находится под управлением этой клеммы, этой

Клемма входного

48

клеммой осуществляется управление запуском или остановом таймера,

сигнала таймера 1

см. описание функционального кода P3.2.23.

Если внутренний таймер находится под управлением этой клеммы, этой

Клемма входного

49

клеммой осуществляется управление запуском или остановом таймера,

сигнала таймера 2

см. описание функционального кода P3.2.23.

Если сброс внутреннего таймера находится под управлением этой

50

Клемма сброса таймера 1

клеммы, состояние этой клеммы действительно, выполняется сброс

таймера, см. описание функционального кода P3.2.23.

Если сброс внутреннего таймера находится под управлением этой

51

Клемма сброса таймера 2

клеммы, состояние этой клеммы действительно, выполняется сброс

таймера, см. описание функционального кода P3.2.23.

Входной сигнал фазы A

52

датчика положения

Определяется сигнал входной клеммы датчика положения A и B. Частота

импульсов датчика положения не должна превышать 200 Гц.

Входной сигнал фазы B

53

датчика положения

Сброс значения

54

Выполняется сброс значения расстояния.

расстояния

Сброс интегральных

55

Сброс результата интегрального расчета в операционном модуле.

вычислений

Пользовательская

56 ~ 59

Резерв.

функция 1 - 4

60

Запрет запуска с

Если при установленном режиме запуска с отслеживанием скорости

отслеживанием скорости

(Р1.0.10=1) состояние этой клеммы действительно, то будет

производиться прямой запуск преобразователя частоты

112

Глава 6 Описание параметров

Приложение 1 Описание функций клемм многоступенчатой команды

Опорный сигнал клемм

Соответств.

Клемма 4

Клемма 3

Клемма 2

Клемма 1

многоступенчатой команды

параметр

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Клемма 0 многоступенчатой команды P3.0.03

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

Клемма 1 многоступенчатой команды P3.0.05

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

Клемма 2 многоступенчатой команды P3.0.07

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

Клемма 3 многоступенчатой команды P3.0.09

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

Клемма 4 многоступенчатой команды P3.0.11

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

Клемма 5 многоступенчатой команды P3.0.13

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

Клемма 6 многоступенчатой команды P3.0.15

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

Клемма 7 многоступенчатой команды P3.0.17

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Клемма 8 многоступенчатой команды P3.0.19

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

Клемма 9 многоступенчатой команды P3.0.21

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

Клемма 10 многоступенчатой команды P3.0.23

ВКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

Клемма 11 многоступенчатой команды P3.0.25

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

Клемма 12 многоступенчатой команды P3.0.27

ВКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

Клемма 13 многоступенчатой команды P3.0.29

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

Клемма 14 многоступенчатой команды P3.0.31

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

Клемма 15 многоступенчатой команды P3.0.33

Описание: если команда мультиплексного управления соответствует частоте, параметром является

процент от максимальной частоты.

Если команда мультиплексного управления соответствует крутящему моменту, параметром является

процент от цифрового значения опорного крутящего момента.

Если команда мультиплексного управления соответствует ПИД-управлению, параметром является

процент от диапазона опорного сигнала обратной связи ПИД-управления.

Приложение 2 Описание функций клемм выбора источника частотного сигнала

Клемма 3 Клемма 2 Клемма 1

Вариант источника частотного сигнала

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

Источник частотного сигнала A (соответствует коду P0.1.00=0)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

Источник частотного сигнала B (соответствует коду P0.1.00=1)

ВЫКЛ.

ВКЛ.

ВЫКЛ.

Источник частотного сигнала A+B (соответствует коду P0.1.00=2)

ВЫКЛ.

ВКЛ.

ВКЛ.

Источник частотного сигнала A-B (соответствует коду P0.1.00=3)

ВКЛ.

ВЫКЛ.

ВЫКЛ.

Источник частотного сигнала A И B (соответствует коду P0.1.00=4)

ВКЛ.

ВЫКЛ.

ВКЛ.

Мин. значение от A И B (соответствует коду P0.1.00=5)

ВКЛ.

ВКЛ.

ВЫКЛ.

Резервный источник частотного сигнала 1 (соответствует коду P0.1.00=6)

ВКЛ.

ВКЛ.

ВКЛ.

Резервный источник частотного сигнала 2 (соответствует коду P0.1.00=7)

113

Глава 6 Описание параметров

Приложение 3 Описание функций клемм выбора времени разгона и замедления

Клемма 2 Клемма 1

Вариант времени разгона / замедления

Соответствующие параметры

ВЫКЛ.

ВЫКЛ.

Время разгона/замедления 1

P0.0.11, P0.0.12

ВЫКЛ.

ВКЛ.

Время разгона/замедления 2

P0.0.11, P0.0.12

ВКЛ.

ВЫКЛ.

Время разгона/замедления 3

P0.1.13, P0.1.14

ВКЛ.

ВКЛ.

Время разгона/замедления 4

P0.1.15, P0.1.16

Приложение 4 Описание функций клемм выбора команд управления вращением

Текущий режим управления вращением Клемма 2

Клемма 1

Режим управления вращением

ВЫКЛ.

ВКЛ.

Управление клеммами

Управление с панели (P0.0.03=0)

ВКЛ.

ВЫКЛ.

Управление по коммуникационному каналу

ВКЛ.

ВКЛ.

Управление по коммуникационному каналу

ВЫКЛ.

ВКЛ.

Управление с панели

Управление клеммами (P0.0.03=1)

ВКЛ.

ВЫКЛ.

Управление по коммуникационному каналу

ВКЛ.

ВКЛ.

Управление с панели

ВЫКЛ.

ВКЛ.

Управление с панели

Управление по коммуникационному

ВКЛ.

ВЫКЛ.

Управление клеммами

каналу (P0.0.03=2)

ВКЛ.

ВКЛ.

Управление с панели

Примечание: если клемма 1 и клемма 2 находятся в состоянии OFF (выкл.), режим управления вращением

устанавливается функциональным кодом P0.0.03

Функциональный

Название функции

Диапазон настройки

Заводское значение

код

P2.0.10

Время фильтрования DI

0.000

1.000 с

0.010

Этот функциональный код используется для настройки времени программного фильтрования сигнала входной

клеммы DI. В случае, если при использовании входной клеммы DI возможно выполнение ошибочной

опера ц и и в результате помех, этот параметр можно увеличить для предотвращения влияния помех, но увеличение

времени фильтрования может привести к замедлению реакции на клемме DI.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

0: Двухпроводный режим 1

1: Двухпроводный режим 2

P2.0.11

Режим запуска с внешнего терминала

0

2: Трехпроводный режим 1

3: Трехпроводный режим 2

Этим функциональным кодом определяется режим управления вращением в случае, когда управление вращением

производится с клемм управления (т.е. Р0.0.03=1). В преобразователе частоты предусматривается четыре режима

управления вращением. Более подробно - см. описание управления с клемм в п. 7.1.1.

114

Глава 6 Описание параметров

Функциональный

Название функции

Диапазон настройки

Заводское значение

код

Cкорость изменения сигнала ВВЕРХ/ВНИЗ

P2.0.12

00.001 ~ 65.535 Гц/с

01.000

на клеммах

Этим функциональным кодом устанавливается скорость изменения частоты в случае, когда для регулировки

опорной частоты используются сигналы ВВЕРХ/ВНИЗ на клеммах управления.

Если код P0.2.04 (десятичная точка значения частоты) равен 2, диапазон значений - 00.001 ~ 65.535 Гц/с. Если

код P0.2.04 (десятичная точка значения частоты) равен 1, диапазон значений - 000.01 ~ 655.35 Гц/с.

Функциональный

Название функции

Диапазон настройки

Заводское значение

код

P2.0.13

Минимальный входной сигнал кривой 1

00.00 В ~ P2.0.15

00.00

Опорный сигнал, соответствующий

P2.0.14

-100.0%~100.0%

000.0

минимальному входному сигналу кривой 1

P2.0.15

Максимальный входной сигнал кривой 1

P2.0.13 ~ 10.00 В

10.00

Опорный сигнал, соответствующий

P2.0.16

-100.0%~100.0%

100.0

максимальному входному сигналу кривой 1

P2.0.17

Время фильтрования VF1

00.00 ~ 10.00 с

00.10

Упомянутые выше функциональные коды используются для настройки взаимосвязи между аналоговым входом

и соответствующим опорным значением, т.е., линейной зависимости.

Если напряжение аналогового входа превышает значение "Макс. входного сигнала кривой 1" (P2.0.15), аналоговый

сигнал рассчитывается как "Макс. входной сигнал кривой 1"; аналогично, когда напряжение аналогового входа

ниже заданного "Мин. входного сигнала кривой 1" (P2.0.13), расчет выполняется при мин. входном сигнале

или принимает значение 0.0% в соответствии с настройкой "Выбора кривой ниже мин. опорного входного сигнала".

Время фильтрования входного сигнала VF1 используется для настройки времени программного фильтрования

сигнала VF1, когда аналоговый сигнал может быть легко прерван, время фильтрования необходимо увеличить,

чтобы стабилизировать обнаруженный аналоговый сигнал, но чем выше время фильтрования, тем ниже

скорость реакции обнаружения аналогового сигнала, поэтому эта настройка должна быть сбалансированной в

зависимости от конкретной ситуации.

Описание: если входным аналоговым сигналом определяется частота, то заданное значение является

процентом от максимальной частоты.

Если аналоговым входным сигналом осуществляется установка крутящего момента, то заданное значение

является процентом от опорного значения крутящего момента.

Если входной аналоговый сигнал является уставкой для сигнала ПИД-управления, то опорным значением

является процент от опорного диапазона сигнала ПИД-управления.

Если аналоговый входной сигнал определяется время, то заданное значение является процентом от

значения времени работы (Р3.1.02).

ПРИМЕЧАНИЕ: значение по умолчанию аналогового входного сигнала преобразователя - 0 ~ 10 В. Если

входной сигнал - токовый в диапазоне 0 ~ 20 мА, напряжение сохраняется в диапазоне 0 ~ 10 В; если

входной сигнал - токовый в диапазоне 4 ~ 20 мА, используется диапазон напряжений 2 ~ 10 В.

Функциональный

Название функции

Диапазон настройки

Заводское значение

код

P2.0.18

Минимальный входной сигнал кривой 2

00.00 В ~ P2.0.20

00.00

Опорный сигнал, соответствующий

P2.0.19

-100.0%~100.0%

000.0

минимальному входному сигналу кривой 2

P2.0.20

Максимальный входной сигнал кривой 2

P2.0.18 ~ 10.00 В

10.00

Опорный сигнал, соответствующий

P2.0.21

-100.0%~100.0%

100.0

максимальному входному сигналу кривой 2

P2.0.22

Время фильтрования VF2

00.00 ~ 10.00 с

00.10

Функции и используемые методы в соответствии с кривой 2 соответствуют описанию кривой 1.

115

Глава 6 Описание параметров

Функциональный

Название функции

Диапазон настройки

Заводское значение

код

P2.0.23

Минимальная частота импульсного сигнала

0.00 кГц〜 P2.0.25

000.00

Опорный сигнал, соответствующий

P2.0.24

-100.0%~100.0%

000.0

минимальной частоте импульсного сигнала

P2.0.25

Максимальная частота импульсного сигнала

P2.0.23〜100.00 кГц

050.00

Опорный сигнал, соответствующий

P2.0.26

-100.0%~100.0%

100.0

максимальной частоте импульсного сигнала

P2.0.27

Время фильтрования импульсного сигнала

00.00 ~ 10.00 с

00.10

Упомянутые выше функциональные коды используются для настройки взаимосвязи между частотой импульсного

сигнала и соответствующим опорным значением, т.е., линейной зависимости.

Если входная частота импульсов п ревышает заданную максимальную частоту импульсного сигнала (P2.0.25),

частота импульсов принимается равной максимальной частоте импульсного сигнала если входная частота импульсов

ниже заданной минимальной частоты импульсного сигнала (P2.0.23), частота импульсов принимается равной

минимальной частоте импульсного сигнала.

Время фильтрования импульсного сигнала используется для настройки времени программного фильтрования

импульсного частотного сигнала, когда импульсный сигнал может быть легко прерван, время

фильтрования необходимо увеличить, чтобы стабилизировать обнаруженный импульсный частотный сигнал,

но, чем выше время фильтрования, тем ниже скорость реакции обнаружения импульсного частотного сигнала,

поэтому эта настройка должна быть сбалансированной в зависимости от конкретной ситуации.

Примечание: во время подачи импульсного частотного сигнала , который соответствует частоте,

заданное значение является процентом от максимальной частоты.

Если осуществляется подача импульсного частотного сигнала, который соответствует крутящему

моменту, заданное значение является процентом от опорного значения крутящего момента.

Если входной импульсный частотный сигнал соответствует сигналу ПИ Д - управления, значением

является процент от установленного диапазона сигнала обратной связи ПИД - управления.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Выбор функции платы расширения YO1

P2.0.28

00

(неприменимо для серии MCI)

P2.0.29

Выбор функции реле T1

01

P2.0.30

Выбор функции реле T2

(неприменимо для серии MCI)

02

0 ~ 59

Выбор функции платы расширения YO2

P2.0.31

00

(неприменимо для серии MCI)

Выбор функции YO (клемма YO/FMP используется

P2.0.32

00

как YO, т.е., P2.1.20=1)(неприменимо для серии MCI)

Пять упомянутых выше функциональных кодов используется для выбора функций пяти многофункциональных

выходных клемм.

Описание многофункциональных клемм выходных сигналов:

Значение

Функция

Описание

настройки

Многофункциональные выходные клеммы не выполняют никаких

0

Нет функции

функций.

Если преобразователь частоты находится в рабочем состоянии, на выход

Преобразователь частоты

1

подается частотный сигнал (может быть равен нулю), а выходной сигнал

в рабочем режиме

находится в состоянии ВКЛ.

Если преобразователь частоты прерывает работу и переходит в режим

2

Останов при отказе

останова, выходной сигнал находится в состоянии ВКЛ.

Достижение частоты FDT1

См. описание функционального кода P2.2.03 и P2.2.04.

3

116

Глава 6 Описание параметров

Значение

Функция

Описание

настройки

Обнаружение рабочей

4

частоты в диапазоне

См. описание функционального кода P2.2.02.

регистрации

Работа на нулевой

Если преобразователь частоты находится в рабочем состоянии, а

скорости (в режиме

5

выходная частота равна 0 Гц, выходной сигнал находится в состоянии

останова нет выходного

ВКЛ.

сигнала)

Перед включением защиты двигателя от перегрузки необходимо

Предварительный

выполнить оценку в соответствии с пороговым значением

6

аварийный сигнал

предварительной подачи сигнала о перегрузке, после превышения

перегрузки двигателя

порогового значения выходной сигнал переходит в состояние ВКЛ.

См. описание функционального кода P1.0.25 и P1.0.26.

Предварительный

аварийный сигнал

Преобразователем частоты начинается подача сигнала (ВКЛ.) за 10 с

7

перегрузки

до включения защиты от перегрузки.

преобразователя частоты

Когда фактическое значение достигает значения, установленного

Достижение опорного

8

функциональным кодом P3.1.11, выходной сигнал переходит в состояние

значения счетчика

ВКЛ.

Достижение

Когда фактическое значение достигает значения, установленного

9

установленного значения

функциональным кодом P3.1.12, выходной сигнал переходит в состояние

счетчика

ВКЛ.

Достижение

Когда фактическое значение длины

(P9.0.13) достигает значения,

10

установленного значения

установленного функциональным кодом P3.1.08, выходной сигнал

длины

переходит в состояние ВКЛ.

Цикл подсчета ПЛК

Когда рабочий цикл простого ПЛК завершается, на выход подается

11

завершен

импульсный сигнал длительностью 250 мс.

Достижение

Если суммарное время работы преобразователя частоты достигает

12

установленного значения

значения, установленного функциональным кодом P2.2.01, выходной

суммарного времени работы

сигнал переходит в состояние ВКЛ.

Если выходной частотный сигнал преобразователя частоты достигает

Достижение предельных

13

верхней частоты или нижней частоты, выходной сигнал переходит в

значений частоты

состояние ВКЛ.

Достижение предельного

Если крутящий момент преобразователя частоты достигает предельного

14

значения крутящего

значения в режиме управления скоростью, выходной сигнал

момента

переходит в состояние ВКЛ.

Если питание силовых цепей и цепей управления преобразователя частоты

в норме, а преобразователь не получает сигналов о неисправностях и

15

Готовность к работе

работает в режиме управления вращением, выходной сигнал переходит в

состояние ВКЛ.

Если значение входного сигнала VF1 выше значения входного сигнала

16

VF1>VF2

VF2, выходной сигнал переходит в состояние ВКЛ.

Достижение верхней

Если выходная частота достигает верхнего значения частоты, выходной

17

частоты

сигнал переходит в состояние ВКЛ.

Достижение нижней

Если выходная частота достигает нижнего значения частоты, а

частоты (в режиме

18

преобразователь частоты находится в рабочем состоянии, выходной

останова - нет выходного

сигнал переходит в состояние ВКЛ.

сигнала)

Если преобразователь частоты находится при пониженном

19

Пониженное напряжение

напряжен и и , выходной сигналпереходит в состояние ВКЛ.

Опорный сигнал

20

См. описание главы 8.

коммуникационного канала

Если величина сигнала на аналоговом входе VF1 ниже значения,

Сигнал VF1

установленного функциональным кодом P2.2.19

(нижний предел

21

ниже нижнего предела

входного сигнала VF1), выходной сигнал переходит в состояние ВКЛ.

Если величина сигнала на аналоговом входе VF1 выше значения,

Сигнал VF1

установленного функциональным кодом P2.2.20

(верхний предел

22

выше верхнего предела

входного сигнала VF1), выходной сигнал переходит в состояние ВКЛ.

117

Глава 6 Описание параметров

Значение

Функция

Описание

настройки

Работа на нулевой скорости

Если выходной частотный сигнал преобразователя частоты равен

23

(также выходной сигнал в

значению 0 Гц , выходной сигнал переходит в состояние ВКЛ.

режиме останова)

В режиме останова этот сигнал находится в состоянии ВКЛ.

Достижение установленного

Если суммарное время включения питания преобразователя частоты

24

значения суммарного времени

достигает значения установленного функциональным кодом P2.2.00,

включения питания

выходной сигнал переходит в состояние ВКЛ.

Достижение частоты FDT2

См. описание функционального кода P2.2.05 и P2.2.06.

25

Достижение частоты

См. описание функционального кода P2.2.07 и P2.2.08.

26

регистрации 1

Достижение частоты

См. описание функционального кода P2.2.09 и P2.2.10.

27

регистрации 2

Достижение тока

28

См. описание функционального кода P2.2.15 и P2.2.16.

регистрации 1

Достижение тока

29

См. описание функционального кода P2.2.17 и P2.2.18.

регистрации 2

Если функция выбора времени (P3.1.00=1) действительна, и это время

Достижение времени работы,

работы достигает заданного значения, преобразователь частоты

30

установленного таймером

автоматически выключается, в процессе выключения и останова сигнал

находится в состоянии ВКЛ.

Если значение входного аналогового сигнала выше значения (верхний

предел входного сигнала VF1), установленного функциональным кодом

Превышение пределов

P2.2.20 или ниже значения (нижний предел входного сигнала VF1),

31

входного сигнала VF1

установленного функциональным кодом P2.2.19, выходной сигнал

принимает значение ВКЛ.

В состоянии без нагрузки выходной сигнал преобразователя частоты

Состояние без нагрузки

32

переходит в состояние ВКЛ.

Состояние работы с

В состоянии обратного вращения выходной сигнал преобразователя

33

обратным вращением

частоты переходит в состояние ВКЛ.

34

Состояние нулевого тока

См. описание функционального кода P2.2.11 и P2.2.12.

Если температура радиатора модуля преобразователя частоты достигает

Достижение установленной

35

значения, установленного функциональным кодом P2.2.21, выходной

температуры модуля

сигнал переходит в состояние ВКЛ.

36

Превышение выходного тока

См. описание функционального кода P2.2.13 и P2.2.14.

Достижение нижней частоты

Если выходная частота достигает нижнего значения частоты, или

37

(также, выходной сигнал в

опорная частота ниже, чем нижняя частота в режиме останова, выходной

режиме останова)

сигнал переходит в состояние ВКЛ.

Если преобразователь частоты имеет настройки продолжать работу при

появлении сигнала ошибки, выходной сигнал при этом переходит в

38

Выходной аварийный сигнал

состояние ВКЛ. Если режим реакции на аварийные сигналы - снижение

скорости и выключение, то выходной сигнал переходит в состояние

ВКЛ. на время снижения скорости до выключения.

После завершения всех этапов работы простого ПЛК на выход подается

39

Фаза ПЛК завершена

импульсный сигнал длительностью 200 мс.

Если текущее время работы преобразователя частоты превышает

Достижение

значение, установленное функциональным кодом P2.2.22, выходной

установленного значения

40

сигнал переходит в состояние ВКЛ., а преобразователь частоты

времени работы

продолжает работу

Выходной сигнал отказа

Если преобразователь частоты неисправен и переходит в режим останова,

41

(нет выходного сигнала

выходной сигнал находится в состоянии ВКЛ. При пониженном

при пониженном напряжении)напряжении выходной сигнал - в состоянии ВЫКЛ.

Если значение времени таймера 1 достигает значения, установленного

Достижение установленного

42

функциональным кодом P3.2.24, выходной сигнал переходит в состояние

времени таймера 1

ВКЛ.

118

Глава 6 Описание параметров

Значение

Функция

Описание

настройки

Достижение

Если время таймера

2 достигает значения, установленного

43

установленного времени

функциональным кодом P3.2.25, выходной сигнал переходит

таймера 2

в состояние ВКЛ.

Если время таймера

1 достигает значения, установленного

Время отсчета таймера 1

функциональным кодом P3.2.24, а время таймера

2 не достигает

44

истекло, но время отсчета

значения, установленного функциональным кодом P3.2.25, выходной

таймера 2 не истекло

сигнал переходит в состояние ВКЛ.

Пользовательская

45

Резерв

функция 1

Пользовательская

46

Резерв

функция 2

Пользовательская

47

Резерв

функция 3

Пользовательская

48

Резерв

функция 4

Пользовательская

49

Резерв

функция 5

Синхронизация с

50

Выполняются те же действия, что и реле М1

промежуточным реле М1

Синхронизация с

51

Выполняются те же действия, что и реле М2

промежуточным реле М2

Синхронизация с

52

Выполняются те же действия, что и реле М3

промежуточным реле М3

Синхронизация с

53

Выполняются те же действия, что и реле М4

промежуточным реле М4

Синхронизация с

54

Выполняются те же действия, что и реле М5

промежуточным реле М5

Если фактическое расстояние (P9.0.30) превышает 0, выходной сигнал

55

Расстояние больше нуля

переходит в состояние ВКЛ.

Достижение

Если фактическое расстояние

(P9.0.30) достигает значения,

56

установленного

установленного функциональным кодом P3.1.13, выходной сигнал

расстояния 1

переходит в состояние ВКЛ.

Если фактическое расстояние

(P9.0.30) достигает значения,

Достижение

57

установленного

установленного функциональным кодом P3.1.14, выходной сигнал

расстояния 2

переходит в состояние ВКЛ.

Результат операции 2

Если результат 2 операционного модуля превышает 0, выходной сигнал

58

больше 0

переходит в состояние ВКЛ.

Результат операции

4

Если результат 4 операционного модуля превышает 0, выходной сигнал

59

больше 0

переходит в состояние ВКЛ.

119

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.0.33

Аналоговый выходной опорный сигнал FM1

00

Аналоговый выходной опорный сигнал FM2

P2.0.34

01

(неприменимо для серии MCI)

0 ~ 20

Выходной опорный сигнал FMP (клемма YO/FMP

00

P2.0.35

используется как FMP, т.е., P2.1.20=0) (неприменимо

для серии MCI)

Функциональными кодами P2.0.33 и P2.0.34 соответственно определяются функции аналоговых выходов FM1 и

FM2. Функциональным кодом P2.0.35 определяется функция импульсного выхода FMP.

Диапазон значений сигналов аналогового выхода FM1 и FM2 сигнал напряжения 0 ~ 10 В или сигнал тока

0 ~ 20 мА. Отклонение между фактическим выходным напряжением и целевым выходным напряжением на

клеммах анало гов о го выходного сигнала можно отрегулировать при помощи функциональных кодов P8.1.13~P8.1.20.

Диапазон частот выходного импульсного сигнала FMP - 0.01 ~ P2.1.21 (максимальная частота выхода FMP),

P2.1.21 можно установить в диапазоне 0.01 ~ 100.00 кГц.

Взаимосвязь между диапазоном импульсного выходного сигнала или аналогового выходного сигнала и

соответствующих функций калибровки показана в следующей таблице:

Соответствующая функция импульсного

Установленное

Функция

или аналогового выхода

значение

0.0%~100.0%

0

Частота запуска

0 ~ Макс. выходная частота

1

Опорная частота

0 ~ Макс. выходная частота

2

Выходной ток

0 ~ 2 значения номинального тока двигателя

3

Выходной крутящий момент (абсолютное

0 ~ 2 значения номинального крутящего момента

значение крутящего момента)

двигателя

4

Выходная мощность

0 ~ 2 значения номинальной мощности

5

0 ~ 1.2 значения номинального напряжения

Выходное напряжение

преобразователя частоты

6

Импульсный входной сигнал

0.01 ~ 100.00 кГц

7

Напряжение VF1

0 ~ 10 В (или 0/4 ~ 20 мА)

8

Напряжение VF2

0 ~ 10 В (или 0/4 ~ 20 мА)

9

Напряжение потенциометра клавиатуры

0 ~ 10 В

0 ~ Опорное значение длины (значение,

10

Фактическое значение длины

установленное функциональным кодом P3.1.08)

0 ~ Указанное значение счетчика (значение,

11

Фактическое значение счетчика

установленное функциональным кодом P3.1.12)

12

Опорный сигнал коммуникационного

См. описание главы 8.

канала

13

0 ~ Скорость, соответствующая максимальной

Скорость двигателя

выходной частоте

14

Выходной ток

0.0 ~ 1000.0 А

15

Напряжение на шине постоянного тока

0.0 ~ 1000.0 А

-2 значения номинального крутящего момента

16

Выходной сигнал крутящего момента

двигателя ~ 2 значения номинального крутящего

момента двигателя

17

Результат операции 1

-1000 ~ 1000

18

Результат операции 2

0 ~ 1000

19

Результат операции 3

-1000 ~ 1000

20

Результат операции 4

0 ~ 1000

120

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.0.36

Сдвиг выходного аналогового сигнала FM1

-100.0%~100.0%

000.0

P2.0.37

Усиление выходного аналогового сигнала FM1

-10.00 ~ 10.00

01.00

Сдвиг выходного аналогового сигнала FM2

P2.0.38

-100.0%~100.0%

000.0

(неприменимо для серии MCI)

Усиление выходного аналогового сигнала FM2

P2.0.39

-10.00 ~ 10.00

01.00

(неприменимо для серии MCI)

Упомянутые выше функциональные коды обычно используются для корректировки дрейфа нуля аналогового

выходного сигнала и отклонения амплитуды выходного сигнала, также возможно их использование для

пользовательской настройки необходимой характеристики выходного аналогового сигнала.

Фактическое значение выходного аналогового сигнала

= Стандартный выходной аналоговый сигнал X

усиление выходного аналогового сигнала + сдвиг выходного аналогового сигнала.

Стандартный выходной аналоговый сигнал

- это значение выходного аналогового сигнала без корректировки

сдвига и усиления. А именно, выходное напряжение - 0 ~ 10 В, а выходной ток - 0 ~ 20 мА.

Отклонение выходного аналогового сигнала - это процент от максимального напряжения 10 В или тока 20 мА

стандартного аналогового выходного сигнала.

Например: если выходной сигнал тока - 4 ~ 20 мА, отклонение аналогового выходного сигнала устанавливается

равным 20%, а усиление аналогового выходного сигнала устанавливается равным 0.8.

Группа P 2.1 - Расширенная группа

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

0: Активный высокий уровень

1: Активный низкий уровень

Выбор действительной модели 1

Единицы: DI1 (неприменимо для серии

P2.1.00

00000

клемм DI

MCI)

Десятки: DI2

Сотни: DI3

Тысячи: DI4

Десятки тысяч: DI5

0: Активный высокий уровень

1: Активный низкий уровень

Единицы: DI6

Выбор действительной модели 2

P2.1.01

Десятки: DI7 (неприменимо для серии

00000

клемм DI

MCI)

Сотни: DI8 (неприменимо для серии MCI)

Тысячи: DI9 (неприменимо для серии

MCI)

Десятки тысяч: DI10 (неприменимо

для серии MCI)

Используется для настройки действительного состояния клемм цифрового входного сигнала.

В случае выбора активного высокого уровня, состояние недействительно, пока соответствующая клемма DI не

подключена, отключение приводит к недействительному состоянию.

В случае выбора активного низкого уровня, состояние недействительно, пока соответствующая клемма DI не

подключена, отключение приводит к недействительному состоянию.

Примечание: DI7~ DI10 - клеммы платы расширения входов/выходов серии FCI, поэтому они

неприменимы для серии MCI.

121

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Единицы: Выбор характеристики для VF1

Десятки: Выбор характеристики для VF2

Выбор характеристики

1: Кривая 1

P2.1.02

00021

аналогового входного сигнала

2: Кривая 2

3: Кривая 3

4: Кривая 4

Сотни: Разрешение сигнала на входе VF1

Тысячи: Разрешение сигнала на входе VF2

Десятки тысяч: Разрешение сигнала от

потенциометра панели управления

0: 00.01 Гц

1: 00.02 Гц

2: 00.05 Гц

3: 00.10 Гц

4: 00.20 Гц

5: 00.50 Гц

6: 01.00 Гц (недействительно для

потенциометра панели управления)

Разряд единиц и десятков этого функционального кода используется для выбора соответствующей заданной

характеристики аналогового сигнала. При помощи двух аналоговых входов можно выбрать любую из четырех

видов характеристик. Кривая 1 и Кривая 2 - линейные зависимости, более подробно см. в разделе настройки

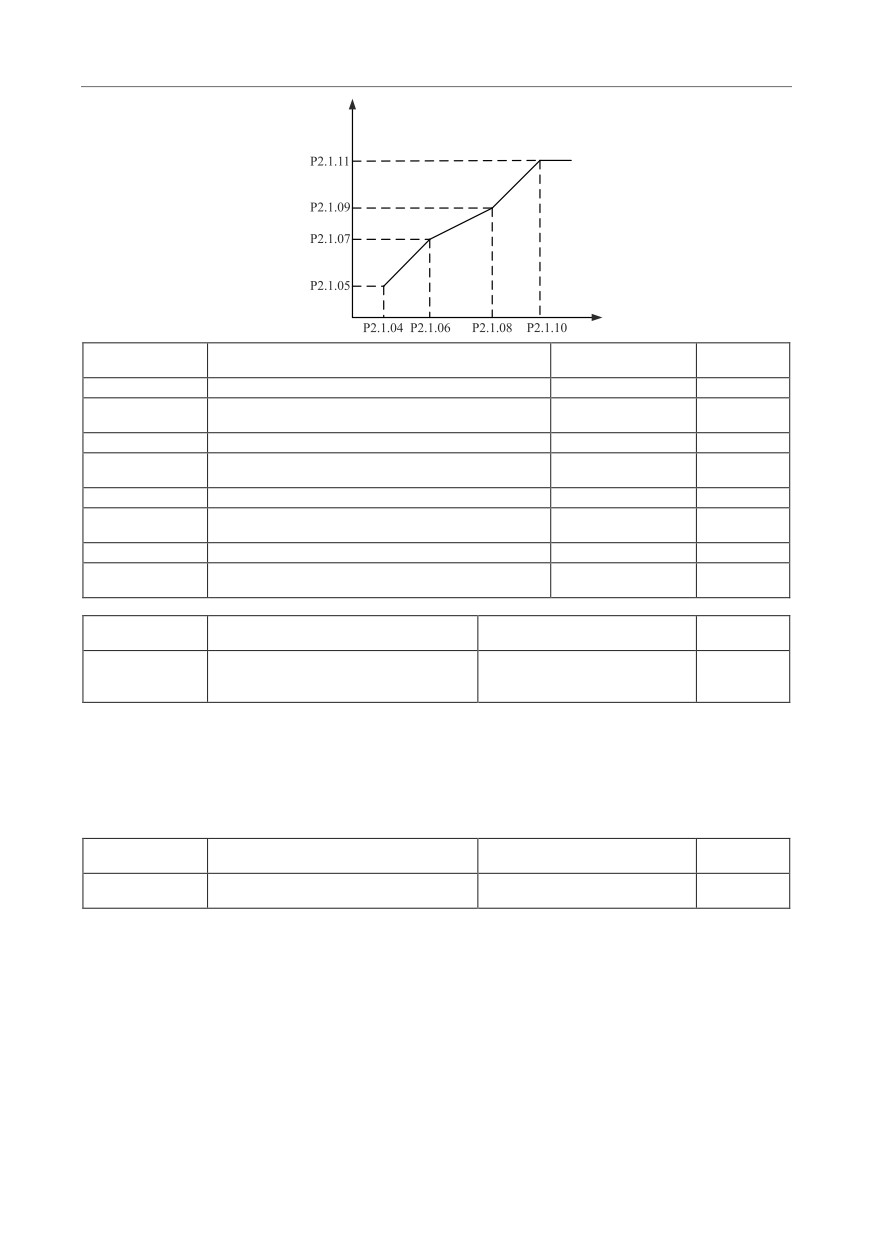

P2.0.13~P2.0.22, Кривая 3 и Кривая 4 - ломаная линия с двумя точками перегиба, более подробно см. в описании

кодов P2.1.04~P2.1.19. Разряды сотен, тысяч и десятков тысяч используются для выбора разрешающей способности

(величины минимального отклонения) для входных сигналов на клеммах VF1, VF2 и сигнала от потенциометра

панели управления.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Единицы: VF1 меньше, чем мин. входной

сигнал

Выбор характеристики

Десятки: VF2 меньше, чем мин. входной сигнал

P2.1.03

меньше мин. опорного

H.00

0: Опорный сигнал, соответствующий мин.

сигнала

входному сигналу

1: 0.0%

Этот функциональный код используется для выбора способа определения соответствующего опорного

аналогового сигнала, если аналоговый входной сигнал ниже заданного "Минимального входного сигнала".

Разряды единиц и десятков этого функционального кода соответствуют клеммам VF1 и VF2. Если код равен 0,

когда входной сигнал VF ниже "Минимального входного сигнала", опорный сигнал, соответствующий этому

аналоговому входу, "Опорный сигнал, соответствующий минимальному входному сигналу" (P2.0.14, P2.0.19,

P2.1.05, P2.1.13) выбранной характеристики. Если код равен 1, когда входной сигнал VF ниже "Минимального

входного сигнала", соответствующий ему опорный сигнал равен 0.0%.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.1.04

Минимальный входной сигнал характеристики 3

00.00 В ~ P2.1.06

00.00

Опорный сигнал, соответствующий минимальному

P2.1.05

-100.0%~100.0%

000.0

входному сигналу характеристики 3

P2.1.06

Входной сигнал точки перегиба 1 характеристики 3

P2.1.04

~

P2.1.08

03.00

Опорный сигнал, соответствующий входному

P2.1.07

-100.0%~100.0%

030.0

сигналу точки перегиба 1 характеристики 3

P2.1.08

Входной сигнал точки перегиба 2 характеристики 3

P2.1.06

~

P2.1.10

06.00

Опорный сигнал, соответствующий входному

P2.1.09

-100.0%~100.0%

060.0

сигналу точки перегиба 2 характеристики 3

P2.1.10

Максимальный входной сигнал характеристики 3

P2.1.08

~

10.00В

10.00

Опорный сигнал, соответствующий максимальному

P2.1.11

-100.0%~100.0%

100.0

входному сигналу характеристики 3

Функции и методы использования характеристики 3 примерно аналогичны характеристикам 1 и 2 (см. описание

характеристики 1), различие в том, что Кривая 1 и Кривая 2 - это линейные зависимости без точек перегиба,

а Кривая 3 - это ломаная линия с двумя точками перегиба, см. описание на следующем рисунке:

122

Глава 6 Описание параметров

Установленный

соответствующий входной

сигнал

VF

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.1.12

Минимальный входной сигнал характеристики 4

00.00 В ~ P2.1.14

00.00

Опорный сигнал, соответствующий минимальному

P2.1.13

-100.0%~100.0%

-100.0

входному сигналу характеристики 4

P2.1.14

Входной сигнал точки перегиба 1 характеристики 4

P2.1.12 ~ P2.1.16

03.00

Опорный сигнал, соответствующий входному

P2.1.15

-100.0%~100.0%

-03.00

сигналу точки перегиба 1 характеристики 4

P2.1.16

Входной сигнал точки перегиба 2 характеристики 4

P2.1.14 ~ P2.1.18

06.00

Опорный сигнал, соответствующий входному

P2.1.17

-100.0%~100.0%

030.0

сигналу точки перегиба 2 характеристики 4

P2.1.18

Максимальный входной сигнал характеристики 4

P2.1.16 ~ 10.00 В

10.00

Опорный сигнал, соответствующий максимальному

P2.1.19

-100.0%~100.0%

100.0

входному сигналу характеристики 4

Функции и используемые методы в соответствии с кривой 4 соответствуют описанию кривой 3.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

0: Импульсный выход (FMP)

Функция клеммы YO/FMP (неприменимо

P2.1.20

1: Выход с открытым

1

для серии MCI)

коллектором (YO)

Этот функциональный код используется для назначения использования клеммы YO/FMP в качестве

импульсного выхода или выхода с открытым коллектором.

Если она используется как импульсный выход

(т.е., P2.1.20=0), ее функция соответствует описанию

функционального кода P2.0.35, а максимальная частота выходных импульсов определяется значением,

установленным на текущий момент функциональным кодом P2.1.21.

Если клемма используется как выход с открытым коллектором (т.е., P2.1.20=1), ее функция соответствует

описанию функционального кода P2.0.32.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Максимальная частота выхода FMP

P2.1.21

000.01 ~ 100.00 кГц

050.00

(неприменимо для серии MCI)

Этот функциональный код используется для установки максимальной частоты выходного импульсного

сигнала, когда клемма YO/FMP используется в качестве импульсного выхода (т.е., P2.1.20=0)

123

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

0: Положительный логический сигнал

1: Отрицательный логический сигнал

Действительное

Единицы: YO (неприменимо для серии MCI)

состояние

Десятки: T1

P2.1.22

00000

многофункциональной

Сотни: T2 (неприменимо для серии MCI)

выходной клеммы

Тысячи: Плата расширения YO1 (неприменимо для

серии MCI)

Десятки тысяч: Плата расширения YO2

(неприменимо для серии MCI)

Разрядами единиц, десятков, сотен, тысяч и десятков тысяч этого функционального кода соответственно

определяется логика выходных сигналов выходной клеммы YO, T1, T2, платы расширения YO1 и YO2.

0: Положительный логический сигнал

Если выходной сигнал действителен, многофункциональная клемма подключена. Если выходной сигнал

недействителен, многофункциональная клемма отключена.

1: Отрицательный логический сигнал

Если выходной сигнал нед ействителен, многофункциональная клемма подключена. Если выходной сигнал

действителен, многофункциональная клемма отключена.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

Функция клеммы VF1

00: Использовать как обычный аналоговый вход

P2.1.23

в качестве цифрового

01~60: Функция клеммы входного цифрового

00

входа

сигнала

Функция клеммы VF2

00: Использовать как обычный аналоговый вход

P2.1.24

в качестве цифрового

01~60: Функция клеммы входного цифрового

00

входа

сигнала

Эта группа функциональных кодов используется для настройки функций во время использования аналоговой

входной клеммы VF в качестве клеммы цифрового входного сигнала DI. Если клемма VF используется в

качестве клеммы DI, и клеммы VF и 10V соединены, то состояние клеммы VF - высокий уровень, если клеммы

и 10V отсоединены, то состояние клеммы VF - н- изкий уровень. Эта настройка относится к использованию и

описанию функций, связанных с функциональными кодами P2.0.00~P2.0.09.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

0: Активный высокий уровень

Вариант

1: Активный низкий уровень

P2.1.25

действительного

00

Единицы: VF1

состояния VF

Десятки: VF2

Этот функциональный код используется для определения действительного состояния клемм VF, когда клеммы

аналогового входного сигнала VF используются в качестве клемм цифрового входного сигнала DI. Разряды

единиц и десятков соответствуют клеммам VF1 и VF2.

Активный высокий уровень: подача на клеммы VF напряжения 10 В - клемма действительна, отключение

напряжения - клемма недействительна.

Активный низкий уровень: подача на клеммы VF напряжения 10 В - клемма недействительна, отключение

напряжения - клемма действительна.

124

Глава 6 Описание параметров

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.1.26

Задержка DI1 (неприменимо для серии MCI)

0.0 - 3600.0 с

0000.0

P2.1.27

Задержка DI2

0.0 - 3600.0 с

0000.0

P2.1.28

Задержка DI3

0.0 - 3600.0 с

0000.0

Указанные выше функциональные коды используются для установки времени задержки реакции

преобразователя частоты на изменения сигналов DI1, DI2 и DI3.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.1.29

Задержка YO (неприменимо для серии MCI)

0.0 - 3600.0 с

0000.0

P2.1.30

Задержка T1

0.0 - 3600.0 с

0000.0

P2.1.31

Задержка T2 (неприменимо для серии MCI)

0.0 - 3600.0 с

0000.0

Указанные выше функциональные коды используются для настройки задержки между временем формирования

в преобразователе частоты сигналов YO, T1 и T2 и временем их подачи на выходы YO, T1 и T2.

Группа P2.2 - Вспомогательная группа

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.2.00

Предельное суммарное время включения питания 0 - 65000 ч

00000

Этот функциональный код используется для установки суммарного времени включения питания

преобразователя частоты с даты изготовления. Если суммарное время включения питания достигает значения,

установленного функциональным кодом P2.2.00, многофункциональными выходными клеммами

преобразователя частоты осуществляется переход в состояние выходного сигнала ВКЛ. Функция

многофункциональных выходных кл емм

- достижение суммарного времени включения питания

(24).

Преобразователем частоты осуществляется подача аварийного сигнала неисправности Err23. Если установка

равна 0, суммарное время включения питания не ограничено. Фактическое суммарное время включения

питания можно отобразить при помощи функционального кода P5.1.01.

Примечание: Преобразователь частоты может войти в рабочий режим только, если фактическое суммарное

время включения питания (Р5.1.01) меньше значения, установленного функциональным кодом Р2.2.00,

если настройка равна 0, суммарное время включения питания не ограничено.

Функциональный

Заводское

Название функции

Диапазон настройки

код

значение

P2.2.01

Предельное суммарное время работы

0 - 65000 ч

00000

Этот функциональный код используется для установки суммарного рабочего времени преобразователя частоты.

Если фактическое суммарное рабочее время достигает значения, установленного функциональным кодом

P2.2.01, многофункциональными выходными клеммами преобразователя частоты осуществляется переход в

состояние выходного сигнала ВКЛ., преобразователь частоты автоматически переходит в режим останова.

Фу н к ц и я многофункциональных выходных клемм - достижение события суммарного рабочего времени (12).

Преобразователем частоты осуществляется подача аварийного сигнала неисправности Err24. Фактическое

суммарное рабочее время можно отобразить при помощи функционального кода P5.1.00.

Примечание: Преобразователь частоты может войти в рабочий режим только, если фактическое суммарное

рабочее время (Р5.1.00) меньше значения, установленного функциональным кодом Р2.2.01, если настройка

равна 0, суммарное рабочее время не ограничено.

125

содержание      ..     4      5      6      7     ..
