Специальные преобразователи частоты для лифтов серии CHV180. Руководство по эксплуатации - часть 3
Подробное описание функций
3. Кривая и схема последовательности операций при аварийном режиме работы:

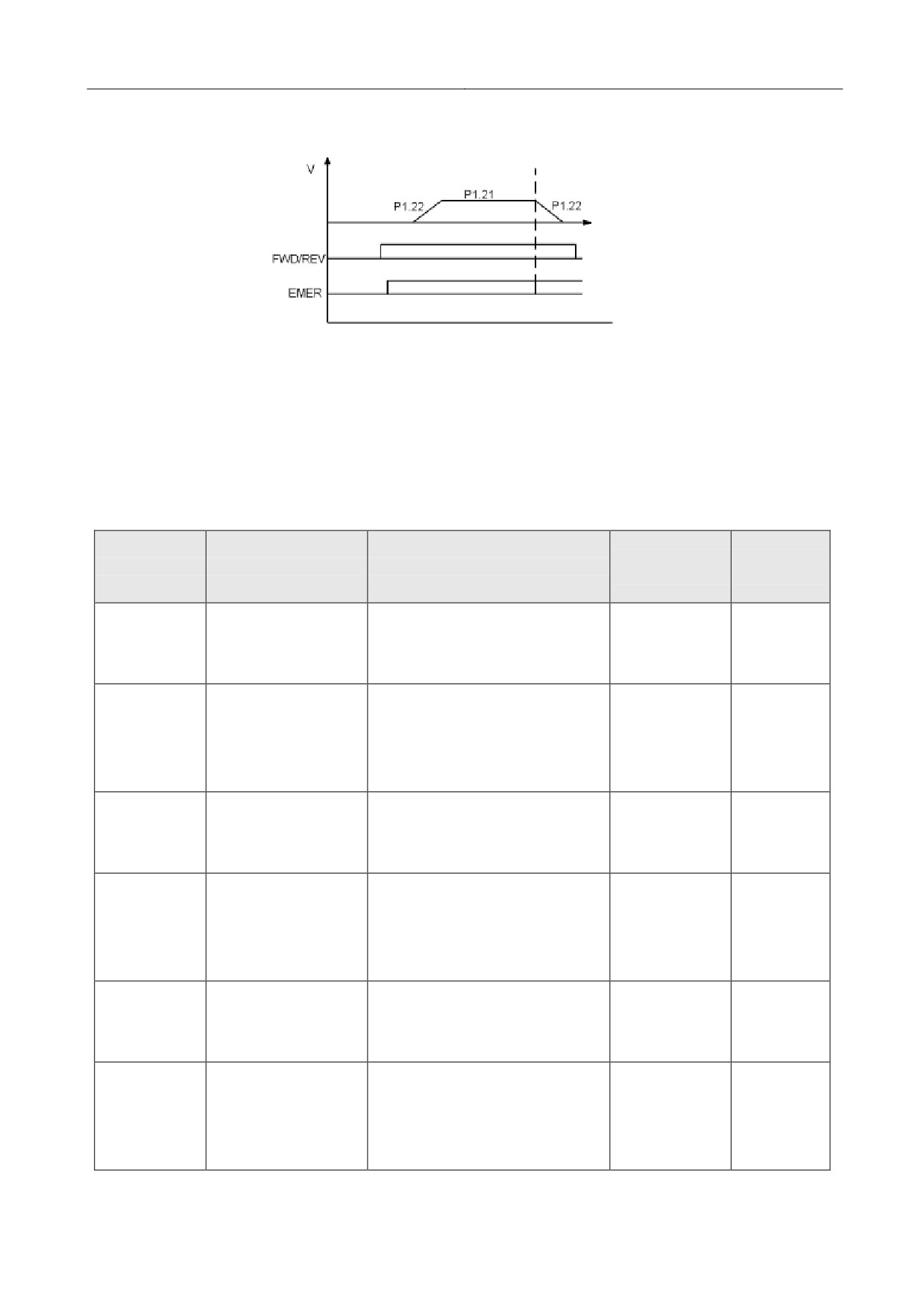

Рисунок 6.7 Кривая параметров при аварийном режиме работы
Дополнительную информацию по аварийному режиму работы см. в пункте 8.2.3.
Примечание: Для использования функции аварийного режима работы необходимо
экранировать защитную функцию преобразователя частоты от оборванной фазы на входе
(Р9.00=0).
Напряжение при аварийном режиме работы должно быть больше 250 В постоянного тока.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Скорость 1 при
P1.23
принудительном
Р1.25 ~ 10,000
Р1.25 ~ 10,000
1,000 м/с2
замедлении
Определение
скорости 1 при
Р1.24
0,0 ~ Р1.26
0,0 ~ Р1.26
20,0 %
принудительном
замедлении
Скорость 2 при
P1.25
принудительном
Р1.27 ~ Р1.23
Р1.27 ~ Р1.23
0,900 м/с2
замедлении
Определение
скорости 2 при
Р1.26
Р1.24 ~ Р1.28
Р1.24 ~ Р1.28
40,0 %
принудительном
замедлении
Скорость 3 при
P1.27
принудительном
0,001 ~ Р1.25
0,001 ~ Р1.25
0,700 м/с2
замедлении
Определение
скорости 3 при
Р1.28
Р1.26 ~ 100 %
Р1.26 ~ 100,0 %
80,0 %
принудительном
замедлении
41
Подробное описание функций
Приведенные выше коды функций будут действительны после выбора входа переключателя
принудительного замедления. Назначение принудительного замедления состоит в предотвращении
лифта от удара верхней или нижней частью в процессе подъема или опускания. Имеется только один
групповой переключатель принудительного замедления в низкоскоростном лифте. Монтажная схема
показана на рис. 6.8.
Верхняя часть
Верх
шахты
Кабина лифта
Переключатель 3
принудительного замедления
Переключатель 1
при движении вниз
принудительного замедления
при движении вверх
Переключатель 2
Переключатель 2
принудительного замедления
принудительного замедления
при движении вниз
при движении вверх
Переключатель 1
Переключатель 3
принудительного замедления
принудительного замедления
при движении вниз
при движении вверх
Кабина лифта
Нижняя часть
Низ
шахты
Переключатель принудительного
Переключатель принудительного
замедления при движении вниз
замедления при движении вверх

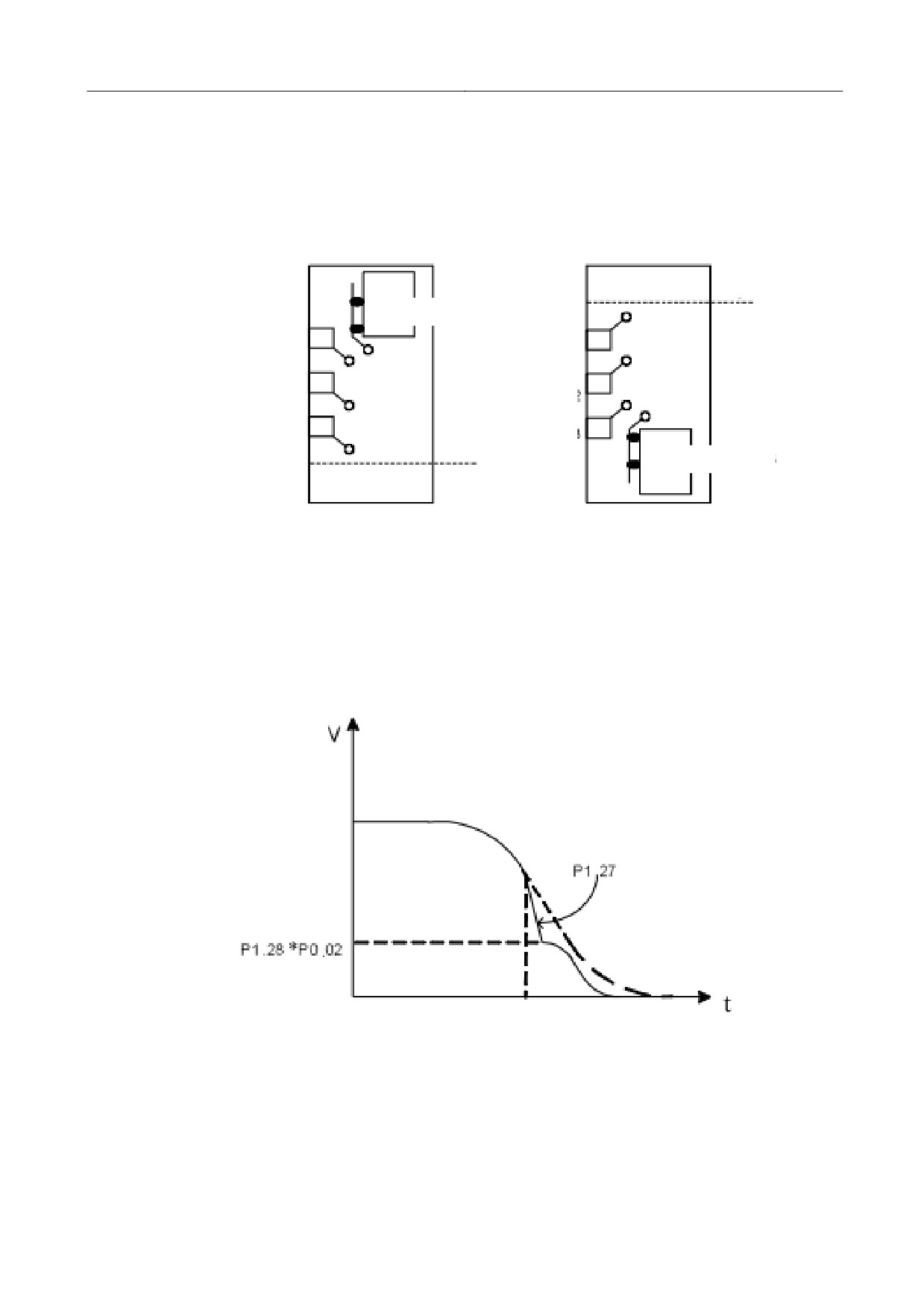

Рисунок 6.8 Монтажная схема переключателя принудительного замедления
Например, если лифт перемещается вверх и находится неподалеку от верхней части лифтной шахты,
то сработает переключатель 3 принудительного замедления; если в это время проверенная рабочая
скорость больше Р1.28 х Р0.02, то лифт будет тормозить со скоростью от Р1.27 до 0. Кривая
замедления представлена ниже.
Переключатель 3 принудительного замедления при
движении вверх
Рисунок 6.9 График принудительного замедления
Рабочие условия при принудительном замедлении:
42
Подробное описание функций
● Работает сигнал клемм обратной связи о срабатывании переключателя принудительного
замедления.
● При перемещении вверх кабина лифта проходит мимо переключателя принудительного
замедления при ходе вверх, а при перемещении вниз, она проходит мимо переключателя
принудительного замедления при ходе вниз.
● Текущая рабочая скорость больше определенной скорости соответствующего переключателя
принудительного замедления. Если она меньше, то преобразователь частоты сохранит текущий
режим работы.
● После срабатывания принудительного замедления скорость будет непрерывно снижаться при
параметрах Р1.23, Р1.25 и Р1.27 до 0.
Примечание:
1) Приоритет принудительного замедления ниже только приоритета принудительного
снижения скорости для останова и выглядит следующим образом: принудительное
замедление 1 > принудительное замедление 2 > принудительное замедление 3.
2) 100%-е значение определения принудительного замедления соответствует номинальной
скорости лифта (Р0.02).
3) Принудительное замедление во время автонастройки электродвигателя не будет
срабатывать.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Выбор режима
0: Замедление до останова
P1.29
0 ~ 1
1
останова
1: Ход по инерции до останова
0: Замедление до останова
Когда срабатывает команда останова, преобразователь частоты уменьшает выходную частоту в
соответствии с замедлением при останове и квадратичным замедлением при останове, пока
двигатель не остановится.
1: Ход по инерции до останова
Когда срабатывает команда останова, преобразователь частоты мгновенно останавливается.
Двигатель вращается по инерции до тех пор, пока не остановится под действием механической
инерции.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P1.30
Зарезервировано
0 ~ 65536
0 ~ 65536
0
Р1.31
Зарезервировано
0 ~ 65536
0 ~ 65536
0
43
Подробное описание функций
6.3 Группа параметров P2: Параметры электродвигателя
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Модель
0: Асинхронный двигатель
P2.00
0 ~ 1
1
электродвигателя
1: Синхронный двигатель
Примечание: Перед выполнением автонастройки параметров выберите правильную модель
электродвигателя.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Диаметр колеса
P2.01
100 ~ 200
100 ~ 200
500 мм
тягового двигателя
P2.02
Передаточное число
1,00 ~ 100,00
1,00 ~ 100,00
30,00
Коэффициент
P2.03
грузоподъемности
1 ~ 8
1 ~ 8
1
подъемного троса
Р2.01, Р2.02 и Р2.03 - параметры тягового двигателя лифта. Только в случае правильного задания
этих параметров рабочая скорость преобразователя частоты будет правильно соответствовать
фактической скорости лифта. См. описание параметра Р0.02.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Номинальная
В
P2.04
мощность
0,4 ~ 900,0 кВт
0,4 ~ 900,0
зависимости
электродвигателя
от модели
Номинальная частота
P2.05
0,01 Гц ~ P0.04
0,01 ~ P0.04
50,00 Гц
электродвигателя
Номинальная
P2.06
скорость вращения
1 ~ 36000 об/мин
1 ~ 36000
1460 об/мин
электродвигателя
Номинальное
P2.07
напряжение
1 ~ 460 В
1 ~ 460
380 В
электродвигателя
Номинальная сила
В
P2.08
тока
0,1 ~ 1000,0 A
0,1 ~ 1000,0
зависимости
электродвигателя
от модели
Примечание:
● Для обеспечения максимальной эффективности введите в эти параметры значения с
паспортной таблички электродвигателя, затем выполните автонастройку.
● Номинальная мощность преобразователя частоты должна соответствовать номинальной
мощности двигателя. Если разница слишком большая, контрольные показатели выхода
преобразователя частоты будут значительно снижены.
● Сброс значения параметра P2.04 может инициализировать значения параметров P2.10 ~
P2.14.
44
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Номинальный
коэффициент
P2.09
0,05 ~ 1,00
0,05 ~ 1,00
0,86
мощности
электродвигателя
Если преобразователь частоты не может выполнить автонастройку, он может оптимизировать
характеристики управления электродвигателем путем установки номинального коэффициента
мощности электродвигателя.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Сопротивление
В
P2.10
статора
0,001 ~ 65,535 Ом
0,001 ~ 65,535
зависимости
электродвигателя
от модели
Сопротивление
В
P2.11
ротора
0,001 ~ 65,535 Ом
0,001 ~ 65,535
зависимости
электродвигателя
от модели
В
Индуктивность
P2.12
0,1 ~ 6553,5 мГн
0,1 ~ 6553,5
зависимости
статора и ротора
от модели
Взаимная
В
P2.13
индуктивность
0,1 ~ 6553,5 мГн
0,1 ~ 6553,5
зависимости
электродвигателя
от модели
Сила тока
В
P2.14
электродвигателя без
0,01 ~ 655,35 A
0,01 ~ 655,35
зависимости
нагрузки
от модели
После автонастройки значения параметров P2.10 ~ P2.14 обновляются автоматически.
Примечание: Не изменяйте эти параметров, в противном случае это может ухудшить
характеристики управления преобразователя частоты.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P2.15
Зарезервировано
0 ~ 65536
0 ~ 65536
0
Р2.16
Зарезервировано
0 ~ 65536
0 ~ 65536
0
6.4 Группа параметров P3: Векторное управление
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
ASR
пропорциональное
P3.00
0 ~ 100
0 ~ 100
20
усиление при низкой
скорости
ASR время
P3.01
интегрирования при
0,01 ~ 10,00 с
0,01 ~10,00
0,50 с
низкой скорости
45
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Время фильтрации
определения
P3.02
0 ~ 9
0 ~ 9
3
скорости при низкой
скорости
Частота нижней точки
P3.03
0,00 Гц ~ Р3.07
0,00 ~ Р3.07
5,00 Гц
переключения
ASR
пропорциональное
P3.04
0 ~ 100
0 ~ 100
25
усиление при
высокой скорости
ASR время
P3.05
интегрирования при
0,01 ~ 10,00 с
0,01 ~10,00
0,50 с
высокой скорости
Время фильтрации
определения
P3.06
0 ~ 9
0 ~ 9
3
скорости при высокой
скорости
Частота верхней
P3.07
Р3.03 ~ Р0.04
Р3.03 ~ Р0.04
10,00 Гц
точки переключения
Приведенные выше параметры действуют только для векторного
управления. При
частоте ниже
частоты нижней точки переключения (Р3.03) параметр контура скорости PI равен Р3.00 и Р3.01. При
частоте выше частоты верхней точки переключения (Р3.07) параметр контура скорости PI равен Р3.04
и Р3.05. Дополнительную информацию см. на следующем рисунке.

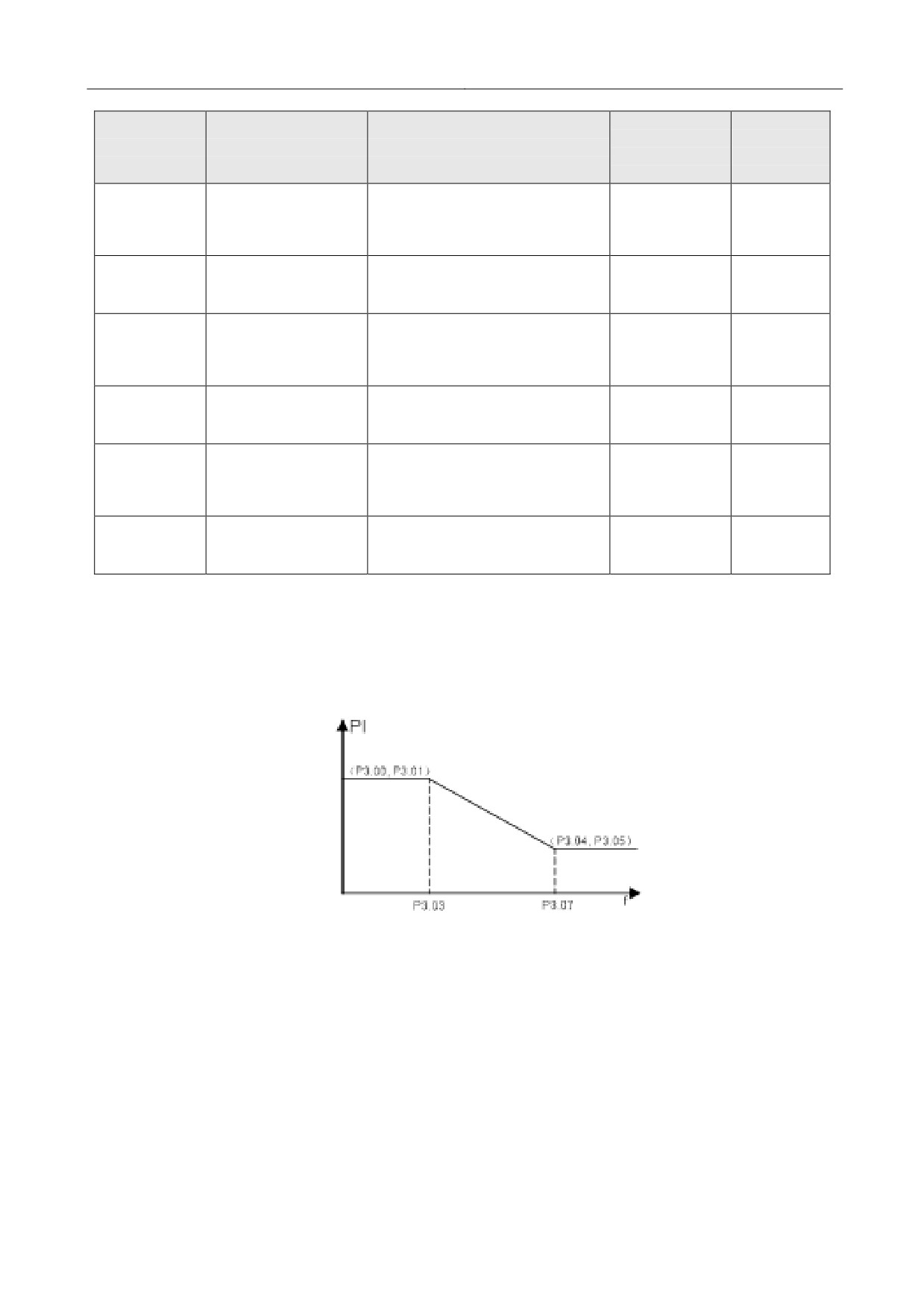

Рисунок 6.10 График параметра PI
Динамический отклик системы может быть более быстрым, если увеличить пропорциональное
усиление Kp или уменьшить время интегрирования Ki; однако, если значение Kp будет слишком
большим, или значение Ki будет слишком малым, то произойдет перерегулирование системы, и она
будет осциллировать. Слишком малое значение Kp может привести к установившейся осцилляции
системы, и может произойти скоростная статика.
46
Подробное описание функций
Параметр контура скорости PI сильно зависит от инерции системы. В случае если изменяется
нагрузка на систему, с целью удовлетворения требований любой ситуации, параметр PI необходимо
регулировать на основании заводской установки.
Параметры Р3.02 и Р3.06
- это значения времени фильтрации определения скорости
электродвигателя, которые необходимо отрегулировать. Увеличьте эти значения, если при работе
электродвигателя присутствует шум.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
ACR
P3.08
пропорциональное
0 ~ 65535
0 ~ 65535
1600
усиление Р
ACR интегральное
P3.09
0 ~ 65535
0 ~ 65535
500
усиление I
Примечание: Приведенные выше параметры связаны с регулировкой ACR, которая влияет
непосредственно на динамический отклик и точность управления системы. Как правило,
пользователь не может изменять эти значения.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Скорость
компенсации
P3.10
50,0 ~ 200,0 %
50 ~ 100
100%
скольжения для
стороны привода
Скорость
компенсации
P3.11
50,0 ~ 200,0 %
50 ~ 100
100%
скольжения для
стороны тормоза
Данный параметр используется для регулирования частоты скольжения при векторном управлении и
увеличения точности управления скоростью. Правильное регулирование этого параметра может
существенно ограничить установившуюся погрешность.
Преобразователь частоты серии CHV180 может отдельно задавать состояние электродвижения и
регенерировать состояние торможения. Параметр Р3.10 подходит для состояния электродвижения.
Параметр Р3.11 подходит для регенерирования состояния обратной связи.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Верхний предел
P3.12
0,0 ~ 200,0 %
0,0 ~ 200,0
150,0%
крутящего момента
100,0% соответствует номинальной силе тока преобразователя частоты.
47
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P3.13
Зарезервировано
0 ~ 65536
0 ~ 65536
0
Р3.14
Зарезервировано
0 ~ 65536
0 ~ 65536
0
6.5 Группа параметров P4: Параметры кодового датчика
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Выбор типа кодового
P4.00
0 ~ 2
0 ~ 2
1
датчика
Выбирая тип кодового датчика, примите во внимание, что для асинхронного и синхронного
двигателей необходимы разные платы генерации импульсов
(информацию по электромонтажу
кодового датчика см. в пунктах 7.3 и 7.4).
0: Кодовый датчик приращения
1: Кодовый датчик SIN/COS
Подходящей моделью является ERN1387, или кодовый датчик совместим с его сигналом.
2: Кодовый датчик UVW
Количество полюсов кодового датчика должно быть таким же, как у электродвигателя.
Примечание: Если Р2.00=0 (асинхронный двигатель), то можно выбрать только кодовый
датчик приращения; если Р2.01=1 (синхронный двигатель), то могут быть выбраны только
кодовые датчики SIN/COS и UVW.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Количество
P4.01
генерируемых
1 ~ 65536
1 ~ 65536
1000
импульсов
Выбор направления
P4.02
0 ~ 1
0 ~ 1
0
генерации импульсов
Р4.01: Задает количество импульсов кодового датчика за цикл.
Примечание: Если параметр Р0.00 установлен на 1, то параметр Р4.10 должен быть правильно
установлен в соответствии с параметром кодового датчика. В противном случае
электродвигатель будет работать ненормальным образом. Если электродвигатель по-
прежнему работает ненормальным образом, когда правильно установлен параметр Р4.10,
48
Подробное описание функций
измените направление генерации импульсов (Р4.02). Если изменяется параметр Р4.02, то для
синхронного двигателя необходимо выполнить повторную автонастройку.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Исходное положение
P4.03
0,00 ~ 360,00
0,00 ~ 360,00
0,00
магнитного полюса
Исходное положение магнитного полюса будет автоматически обновлено после автонастройки
синхронного двигателя. Этот параметр изменять не следует.
Примечание: Соответствующим углом для исходного положения магнитного полюса является
фаза.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Время определения
обрыва нити
P4.04
0,0 ~ 100,0 с
0,0 ~ 100,0
1,0
кодового датчика,
низкая скорость
Время определения
обрыва нити
P4.05
0,0 ~ 100,0 с
0,0 ~ 100,0
1,0
кодового датчика,
высокая скорость
Время определения
P4.06
реверса кодового
0,0 ~ 100,0 с
0,0 ~ 100,0
1,0
датчика
Время определения обрыва нити кодового датчика определяется параметрами Р4.04 и Р4.05. Если
время обрыва нити кодового датчика больше установленного времени обрыва нити кодового датчика,
преобразователь покажет неисправность - обрыв нити кодового датчика (PCE). Параметр Р4.04
соответствует низкой скорости, а параметр Р4.05 - высокой скорости.
Время определения реверса кодового датчика определяется параметром Р4.06. Если время реверса
кодового датчика больше соответствующего времени определения обрыва нити, система покажет
неисправность - реверс кодового датчика (PCDE).
Если время определения установлено на 0, это означает, что функция определения отменена.
Примечание: Установка приведенных выше параметров будет влиять на чувствительность
защиты кодового датчика от неисправностей. Регулируйте данные параметры с большой
осторожностью.
49
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Усиление амплитуды
P4.07
положения
0,50 ~ 1,50
0,50 ~ 1,50
1,00
магнитного полюса
Смещение
положение
P4.08
0 ~ 1024
0 ~ 1024
512
магнитного полюса
фазы С
Смещение
положение
P4.09
0 ~ 1024
0 ~ 1024
512
магнитного полюса
фазы D
Приведенные выше параметры будут автоматически обновлены после автонастройки синхронного
двигателя. Пользователь не должен их изменять. Если автонастройка по оборотам не доступна, то
этот параметр необходимо правильно установить при статической автонастройке. Более подробную
информацию см. в описании статической автонастройки.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Ток статической
идентификации
P4.10
10,0 % ~ 100,0 %
10,0 ~ 100,0
50,0 %
синхронного
двигателя
После выполнения статической автонастройки угол сохраняется в качестве параметра Р4.03. А
фактический ток будет отображаться в параметре PB.03. Ток PB.03 должен находиться в диапазоне
от 80,0 % ~ 110,0 %. Если значение тока явно ниже, увеличьте параметр Р4.10. Если фактический ток
больше, то система может выдать ошибку автонастройки электродвигателя (код ошибки - TE).
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P4.11 ~ Р4.13
Зарезервировано
0 ~ 65536
0 ~ 65536
0
6.6 Группа параметров P5: Входные клеммы
Преобразователи частоты серии CHV180 стандартной конфигурации имеют 6 многофункциональных
цифровых входных клемм и 2 аналоговых входных клеммы. При возникновении необходимости в
намного большем количестве входных/выходных клемм выберите соответствующую плату
расширения.
50
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Выбор режима
P5.00
0 ~ 0х3FF
0 ~ 0х3FF
0
входной клеммы
Функция заключается в выборе типа клемм входных сигналов: нормально разомкнутого или
нормально замкнутого. Это означает, что входная клемма является нормально замкнутой, если
соответствующий бит равен
1; этот параметр имеет шестнадцатеричный формат. Сигналы
переключения имеют соответствующие биты:
БИТ9
БИТ8
БИТ7
БИТ6
БИТ5
S10
S9
S8
S7
S6
БИТ4
БИТ3
БИТ2
БИТ1
БИТ0
S5
S4
S3
S2
S1
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Выбор функции
0: Не активирована
P5.01
0 ~ 1
0
входной клеммы
1: Активирована
Код функции используется для установки входного канала клеммы.
0: Виртуальная клемма связи не активирована. Бинарный сигнал входит через внешние клеммы.
1: Виртуальная клемма связи активирована. Бинарный сигнал задается ПК верхнего уровня через
последовательный коммуникационный интерфейс.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Программируемый
P5.02
Функция входа S1
0 ~ 55
1
многофункциональный вход
Программируемый
P5.03
Функция входа S2
0 ~ 55
2
многофункциональный вход
Программируемый
P5.04
Функция входа S3
0 ~ 40
8
многофункциональный вход
Программируемый
P5.05
Функция входа S4
0 ~ 40
9
многофункциональный вход
Программируемый
P5.06
Функция входа S5
0 ~ 40
3
многофункциональный вход
Программируемый
P5.07
Функция входа S6
0 ~ 40
0
многофункциональный вход
51
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Программируемый
P5.08
Функция входа S7
0 ~ 40
0
многофункциональный вход
Программируемый
P5.09
Функция входа S8
0 ~ 40
0
многофункциональный вход
Программируемый
P5.10
Функция входа S9
0 ~ 40
0
многофункциональный вход
Программируемый
P5.11
Функция входа S10
0 ~ 40
0
многофункциональный вход
Этот параметр используется для установки соответствующей функции цифровых
многофункциональных входных клемм.
0: Нет функции
1: Ход вверх (FWD)
2: Ход вниз (REV)
Если управление командой хода осуществляется с помощью входной клеммы, то с помощью этой
клеммы управляют командами хода лифта вверх и вниз.
3: Проверочный режим работы (EXM)
Эта клемма используется для того, чтобы перевести лифт в режим EXM. Этот сигнал работает с
сигналом хода вверх или вниз и служит для управления лифтом в режиме работы EXM.
4: Аварийный режим работы (EMER)
Эта клемма используется для того, чтобы перевести лифт в режим EMER. Этот сигнал работает с
сигналом хода вверх или вниз и служит для управления лифтом в режиме работы EMER.
5: Свободное инерционное вращение до останова (FSTP)
Преобразователь частоты блокирует выход, процесс останова электродвигателя не управляется
преобразователем частоты. Этот режим имеет такое же значение, как и параметр Р1.29.
6: Сброс состояния неисправности
Внешняя функция сброса состояния неисправности используется для сброса состояния
неисправности на большом расстоянии и имеет такое же назначение, что и кнопка STOP/RST на
панели оператора.
7: Вход внешней неисправности (EF)
При наличии данного сигнала преобразователь частоты сообщает о внешней неисправности (EF) и
останавливается.
8 ~ 10: Многоскоростные клеммы 1~3
Комбинация трех клемм позволяет достигнуть установки скорости за 8 шагов.
Примечание: Клемма 1 - для низкой скорости, клемма 3 - для высокой скорости.
52
Подробное описание функций
Многоступенчатая скорость 3
Многоступенчатая скорость 2
Многоступенчатая скорость 1
БИТ2
БИТ1
БИТ0
11 ~ 13: Принудительное замедление при ходе вверх 1 ~ 3
Сигнал принудительного замедления при ходе вверх используется для предотвращения лифта от
удара о верхнюю часть лифтной шахты. Относительно описания конкретной функции см. параметры
Р1.23 ~ Р1.28.
14 ~ 16: Принудительное замедление при ходе вниз 1 ~ 3
Сигнал принудительного замедления при ходе вниз используется для предотвращения лифта от
удара о нижнюю часть лифтной шахты. Относительно описания конкретной функции см. параметры
Р1.23 ~ Р1.28.
Примечание: Принудительное замедление при ходе вверх и принудительное замедление при
ходе вниз являются точным соответствием.
17: Сигнал обратной связи контактора (TB)
Параметр Р8.04 делает доступным управление контактором. Если сигнал обратной связи контактора
неверный, то преобразователь частоты выдаст сообщение о неисправности обратной связи
контактора (TbE).
18: Сигнал обратной связи тормоза (FB)
Параметр Р8.04 делает доступным управление тормозом. Если сигнал обратной связи тормоза
неверный, то преобразователь частоты выдаст сообщение о неисправности обратной связи тормоза
(TbE).
19: Преобразователь частоты активирован (ENA)
Если многофункциональный вход установлен на активацию преобразователя частоты, то
преобразователь частоты сможет работать только после наличия сигнала ENA. В противном случае
преобразователь частоты не ответит на рабочую команду. Если не выбрать данную функцию, то
преобразователь частоты может быть эффективным по умолчанию.
20: Принудительное замедление при останове
Обычно сигнал принудительного замедления имеет высокий приоритет. Замедление определяется
параметром Р1.23 (Скорость 1 при принудительном замедлении). При ходе вверх или вниз лифт
тормозит до останова в соответствии с заданным замедлением (параметр Р1.23), если активен
данный сигнал.
21 ~ 40: Зарезервировано
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Время фильтрации
P5.12
сигнала
1 ~ 10
1 ~ 10
5
переключения
Данный параметр используется для задания примерных постоянных времени фильтрации входов (S1
~ S10). При наличии больших помех необходимо увеличить данное значение с целью
предотвращения отклонений в работе.
53
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P5.13
Нижний предел AI1
0,00 В ~ 10,00 В
0,00 ~ 10,00
0,00 В
Процентное
P5.14
соответствие нижнего
-100,0 % ~ 100,0 %
-100,0 ~ 100,0
0,0 %
предела AI1
P5.15
Верхний предел AI1
0,00 В ~ 10,00 В
0,00 ~ 10,00
10,00 В
Процентное
P5.16
соответствие
-100,0 % ~ 100,0 %
-100,0 ~ 100,0
100,0 %
верхнего предела AI1
Постоянная времени
P5.17
срабатывания
0,00 с ~ 10,00 с
0,00 ~ 10,00
0,10 с
фильтра AI1
Данные параметры определяют соотношение между напряжением аналогового входа и
соответствующим значением настройки (процент). Если значение напряжения аналогового входа
выходит за верхний или нижний пределы, сигнал будет восприниматься как соответствующий
верхнему или нижнему пределу.
Аналоговый вход является токовым сигналом, токовый сигнал 4 ~ 20 мА соответствует сигналу
напряжения 0 ~ 5 В.
Для разных областей применения соответствующее 100,0% значение настроек аналогового входа
будет разным. Для получения дополнительной информации см. описание по каждой области
применения.
Примечание: Нижний предел для AI1 не должен превышать верхний предел для AI1.
Соответствующее заданное значение
Частота, определяемая обратной связью ПИД

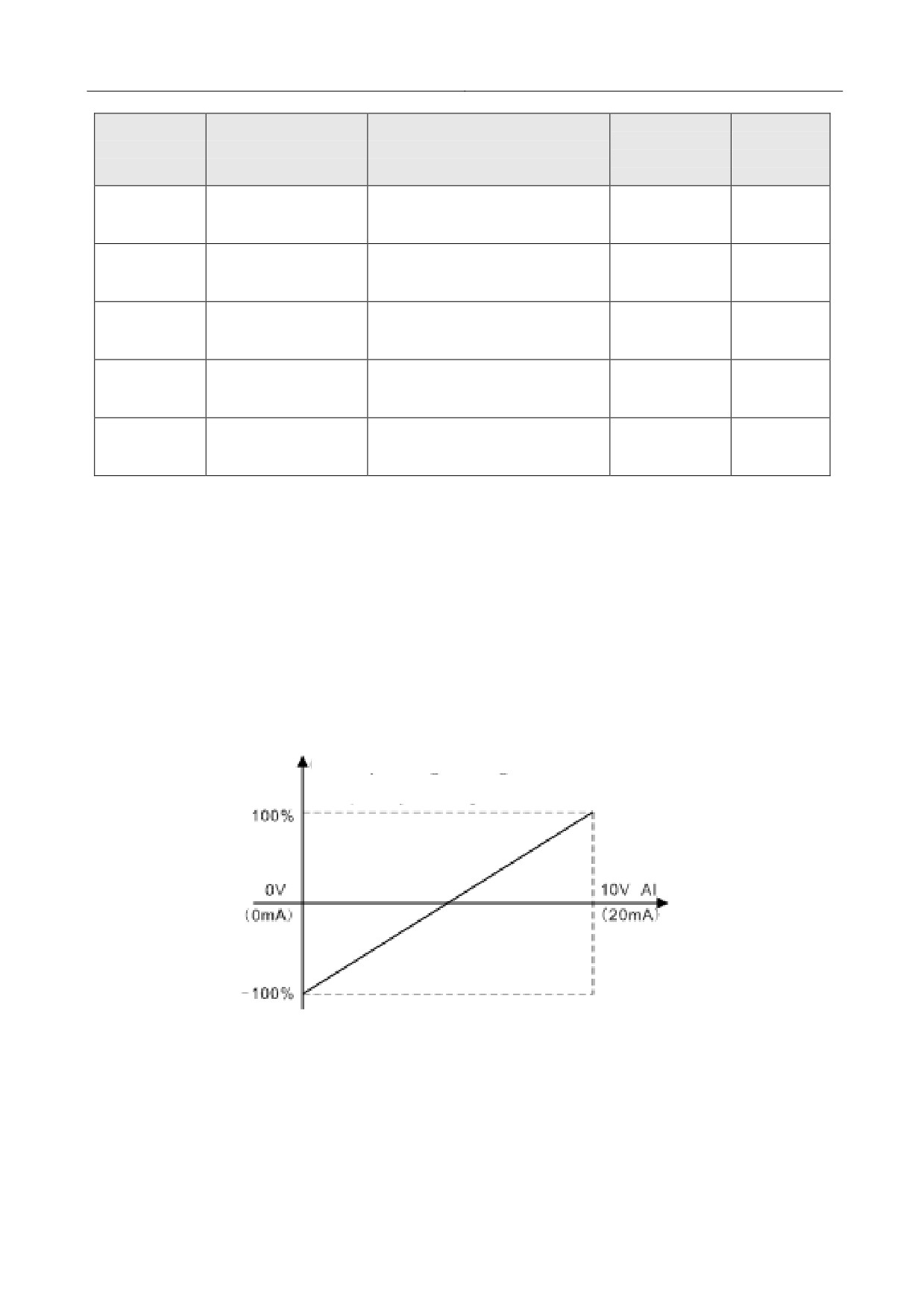

Рисунок 6.10 Соотношение между сигналом аналогового входа AI и соответствующим значением
настроек
Постоянная времени срабатывания фильтра AI1 определяет точность аналогового входа. Этот
параметр можно увеличить с целью предотвращения аналогового входа от нестабильности и выхода
за пределы. После этого вход будет более стабильным, однако точность снизится.
54
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P5.18
Нижний предел AI12
0,00 В ~ 10,00 В
0,00 ~ 10,00
0,00 В
Процентное
P5.19
соответствие нижнего
-100,0 % ~ 100,0 %
-100,0 ~ 100,0
0,0 %
предела AI2
P5.20
Верхний предел AI2
0,00 В ~ 10,00 В
0,00 ~ 10,00
10,00 В
Процентное
P5.21
соответствие
-100,0 % ~ 100,0 %
-100,0 ~ 100,0
100,0 %
верхнего предела AI2
Постоянная времени
P5.22
срабатывания
0,00 с ~ 10,00 с
0,00 ~ 10,00
0,10 с
фильтра AI2
См. описание для аналогового входа AI1.
Установка функции AI2 такая же, как для AI1. Аналоговый вход AI2 поддерживает вход по
напряжению 0 ~ 10 В или вход по току 0 ~ 20 мА. Если AI2 выбирает 0 ~ 20 мА, то соответствующим
напряжением для 20 мА будет 5 В. Преобразователи частоты CHV180 имеют 2 пути аналогового
входа.
6.7 Группа параметров P6: Выходные клеммы
Преобразователи частоты серии CHV180 стандартной конфигурации имеют 1 многофункциональную
цифровую входную клемму, 2 многофункциональных релейных выходных клеммы и 1 клемму HDO
(может быть выбрана в качестве высокочастотного импульсного выхода и аналогового выхода). При
возникновении необходимости в добавлении релейных входных клемм и аналоговых выходных
клемм, можно выбрать плату расширения многофункциональных входов / выходов.
Плата расширения многофункциональных входов / выходов имеет 1 многофункциональную релейную
выходную клемму и 1 многофункциональную аналоговую выходную клемму.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
0: Высокочастотный
Выбор ВЧ
импульсный выход
P6.00
импульсного выхода
0~1
0
1: Выход с открытым
HDO
коллектором
0: Высокочастотный импульсный выход с открытым коллектором. Максимальная частота импульсов -
50,0 Гц. См. описание параметра Р6.09.
1: Выход с открытым коллектором. См. описание параметра Р6.03.
Примечание: Клемма HDO предназначена для программируемого мультиплексного выхода.
55
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P6.01
Выбор выхода Y1
Выход с открытым коллектором
0 ~ 20
1
P6.02
Выбор выхода Y2
Выход с открытым коллектором
0 ~ 20
0
Выбор выхода HDO с
P6.03
открытым
Выход с открытым коллектором
0 ~ 20
0
коллектором
Выбор релейного
P6.04
Релейный выход
0 ~ 20
4
выхода 1
Выбор релейного
P6.05
Релейный выход
0 ~ 20
5
выхода 2
Выбор релейного
P6.06
Релейный выход
0 ~ 20
0
выхода 3
Функции выходов с открытым коллектором приведены в таблице ниже.
Устанавливли-
ваемая
Функция
Описание
величина
0
Нет выходного сигнала
Выходная клемма не задействована.
1
Ход лифта (LR)
ВКЛ: Во время хода.
2
Ход вверх
ВКЛ: Во время хода вверх.
3
Ход вниз
ВКЛ: Во время хода вниз.
Выход индикации
ВКЛ: Обнаружена неисправность преобразователя
4
состояния
частоты.
неисправности
Ход с нулевой
ВКЛ: Скорость на выходе и установленная скорость
5
скоростью
равны нулю во время хода.
ВКЛ: Преобразователь частоты готов (неисправность
6
Готов к работе
отсутствует, питание ВКЛ).
Если параметр Р8.04 установлен на 1, будет
Управление стопорным
выдаваться тормозной сигнал.
7
тормозом
ВКЛ: Снять тормоз.
ВЫКЛ: Удерживать тормоз.
Управление
ВКЛ: Замкнуть контактор.
8
контактором
ВЫКЛ: Разомкнуть контактор.
9
Частота установлена
См. описание параметра P6.24.
Достигнуто значение
10
См. описание параметров P6.22, P2.23.
FDT
ВКЛ: От завершения задержки отпускания тормоза до
11
Ход лифта 1 (LR1)
завершения сведения тормоза.
Выход стопорного
ВКЛ: От завершения задержки сведения тормоза до
12
тормоза
останова
13 ~ 20
Зарезервировано
Зарезервировано
56
Подробное описание функций
Примечание: Многофункциональные выходные клеммы
11 и
12 главным образом
используются тогда, когда используется внешнее управление тормозом; они будут
информировать систему управления о сведении или отпускании тормоза. Подробное
описание логики см. на рис. 8.2.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P6.07
Выбор выхода AO1
0 ~ 14
0 ~ 14
0
P6.08
Выбор выхода AO2
0 ~ 14
0 ~ 14
0
Выбор
высокочастотного
P6.09
импульсного выхода
0 ~ 14
0 ~ 14
0
HDO с открытым
коллектором
Стандартным выходам AO1 и AO2 соответствуют выходы 0 ~ 10 В / 0 ~ 20 мА, которые могут быть
выбраны с помощью перемычки J19. Диапазон значений параметра Р6.09 - от 0 до 50 кГц.
Функции аналогового выхода / выхода HDO приведены в таблице ниже:
Устанавливли-
ваемая
Функция
Описание
величина
0
Рабочая скорость
0 ~ номинальная скорость лифта
1
Опорная скорость
0 ~ номинальная скорость лифта
Скорость вращения
2
0-2* номинальная синхронная скорость двигателя
электродвигателя
3
Сила выходного тока
0-2* номинальный ток преобразователя частоты
0-2* номинальное напряжение преобразователя
4
Выходное напряжение
частоты
5
Выходная мощность
0~2* номинальная мощность
Выходной крутящий
6
0-2* номинальный крутящий момент
момент
Напряжение на
7
0 ~ 10 В
аналоговом входе AI1
Напряжение/сила тока
8
на аналоговом входе
0 ~ 10 В / 0 ~ 20 мА
AI2
9 ~ 14
Зарезервировано
Зарезервировано
57
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Нижний предел
P6.10
аналогового выхода
0,0 % ~ Р6.12
0,0 ~ Р6.12
0,0 %
AO1
Процентное
соответствие нижнего
P6.11
0,00 В ~ 10,00 В
0,00 ~ 10,00
0,00 В
предела аналогового
выхода AO1
Верхний предел
P6.12
аналогового выхода
0,0 % ~ 100,0 %
Р6.10 ~ 100,0
100,0 %
AO1
Процентное
соответствие
P6.13
верхнего предела
0,00 В ~ 10,00 В
0,00 ~ 10,00
10,00 В
аналогового выхода
AO1
Нижний предел
P6.14
аналогового выхода
0,0 %~ Р6.16
0,0 ~ Р6.16
0,0%
AO2
Процентное
соответствие нижнего
P6.15
0,00 В ~ 10,00 В
0,00 ~ 10,00
0,00 В
предела аналогового
выхода AO2
Верхний предел
P6.16
аналогового выхода
0,0 % ~ 100,0 %
Р6.14 ~ 100,0
100,0 %
AO2
Процентное
соответствие
P6.17
верхнего предела
0,00 В ~ 10,00 В
0,00 ~ 10,00
10,00 В
аналогового выхода
AO2
Нижний предел ВЧ
P6.18
цифрового выхода
0,0 % ~ Р6.20
0,0 ~ Р6.20
0,0 %
HDO
Процентное
соответствие
P6.19
нижнего предела
0,0 ~ 50,0 кГц
0,0 ~ 50,0
0,0 кГц
ВЧ цифрового
выхода HDO
Верхний предел
P6.20
ВЧ цифрового
0,0 % ~ 100,0 %
Р6.18 ~ 100,0
100,0 %
выхода HDO
Процентное
соответствие
P6.21
верхнего предела
0.0 ~ 50,0 кГц
0,0 ~ 50,0
50,0 кГц
ВЧ цифрового
выхода HDO
Значение
Р6.22
определения уровня
0,0 ~ Р0.04
0,0 ~ Р0.04
50,0 Гц
FDT
Значение
Р6.23
определения
0,0 ~ 100,0
0,0 ~ 100,0
5,0 %
гистерезиса для FDT
Эти параметры используются для установки значения определения выходной частоты и значения
гистерезиса разблокирования выходного действия.
58
Подробное описание функций
Соответствующая связь аналогового выхода AO2 сходна с аналоговым выходом AO1.

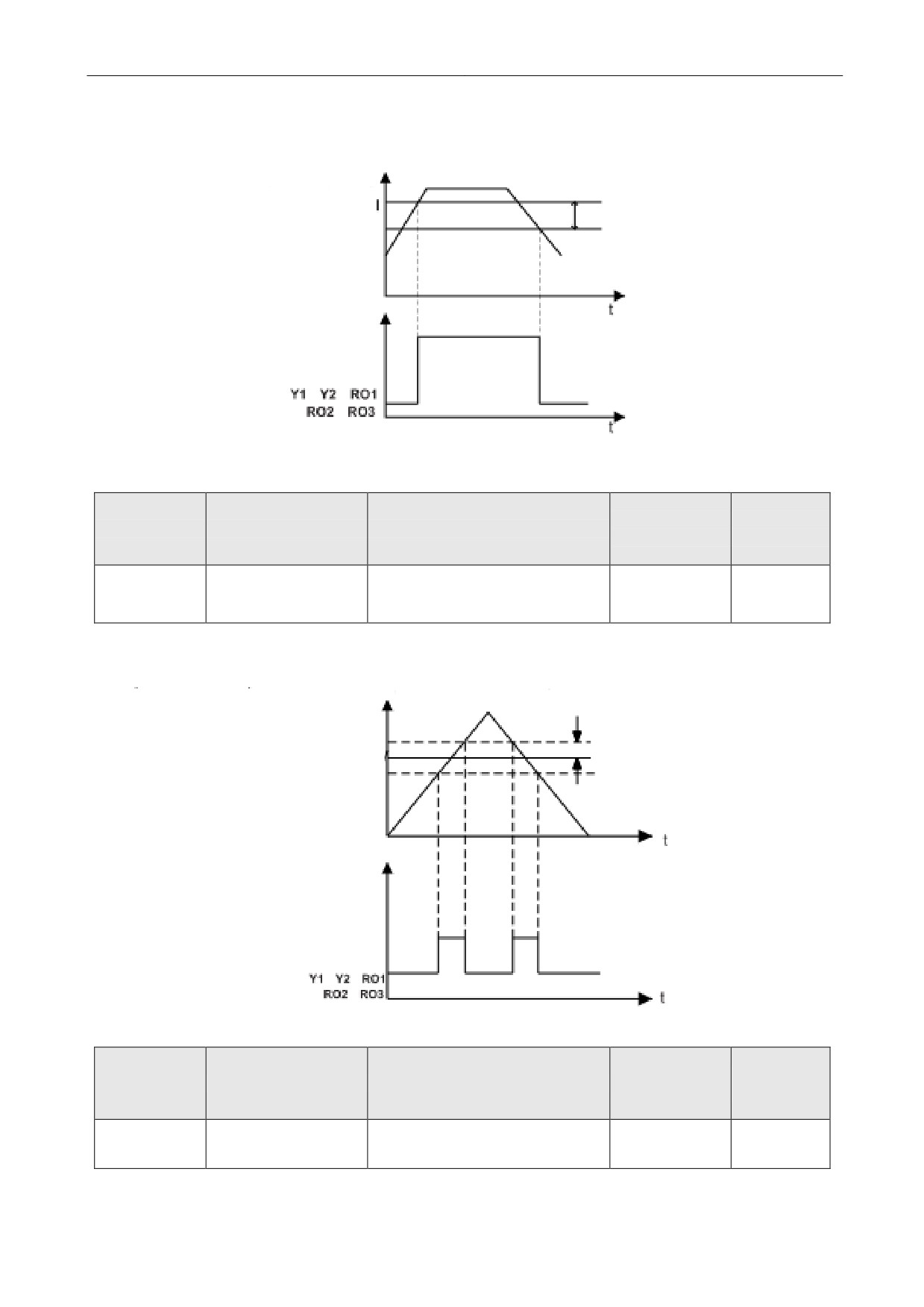

Высокочастотный импульсный выход показан на рисунке ниже.
Выходная частота
Уровень FDT
Гистерезис для FDT
Рисунок 6.14 Схема уровня FDT
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Сигнал совпадения
P6.24
0,0 ~ 100,0 %
0,0 ~ 100,0
0,0 %
частот (FAR)
Когда выходная частота достигает опорной частоты, можно отрегулировать определение амплитуды.
Пояснение приведено на рисунке ниже.
Выходная частота
Диапазон срабатывания
Опорная частота
Рисунок 6.15 График сигнала совпадения частот (FAR)
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P6.25
Зарезервировано
0 ~ 65536
0 ~ 65536
0
59
Подробное описание функций
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P6.26
Зарезервировано
0 ~ 65536
0 ~ 65536
0
6.8 Группа параметров P7: Интерфейс оператора
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
P7.00
Пароль пользователя
0 ~ 65535
0 ~ 65535
0
Функция защиты паролем включается при установке этого параметра на любое ненулевое значение.
Если параметр P7.00 установлен на 00000, ранее установленный пароль пользователя стирается, и
функция защиты паролем выключается.
После установки пароля и включения защиты пользователь не может получить доступ к меню, не
введя правильного пароля. Помните, что пользователь сможет просматривать и изменять значения
параметров только после ввода правильного пароля. Поэтому обязательно запомните его.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
Выбор языка
0: Китайский
P7.01
0 ~ 1
0
отображения
1: Английский
0: Не активирована
1: Загрузка параметров на
Загрузка/сохранение
P7.02
экран
0 ~ 2
0
параметров
2: Загрузка параметров с
экрана
Параметр P7.02 задействуется при использовании панели оператора с дисплейным блоком.
1: Все значения параметров загружаются с преобразователя частоты в дисплейный блок.
2: Все значения параметров загружаются с дисплейного блока в преобразователь частоты.
Примечание: После завершения операции загрузки или сохранения параметр P7.02
автоматически обнуляется. Функция будет временно обратной.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
0: Проверочный режим работы
Выбор функции для
P7.03
1: Переключение хода вверх-
0 ~ 1
0
кнопки QUICK/JOG
вниз (FDW/REV)
Кнопка QUICK/JOG является многофункциональной, а функция самой кнопки определяется
значением параметра P7.03.
60
Подробное описание функций
0: Проверочный режим работы
1: Переключение хода вверх-вниз (FDW/REV)
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
0: Активируется при
управлении с панели
оператора (P0.01=0)
1: Активируется при
управлении с панели
оператора или со входов
Выбор функции
P7.04
(P0.01=0 или 1)
0 ~ 3
0
STOP/RST
2: Активируется при
управлении с панели
оператора или
коммуникационного
интерфейса (P0.01=0 или 2)
3: Всегда активна
Примечание:
Функция сброса кнопки STOP/RST действует всегда.
Диапазон
настраи-
Заводские
Код функции
Наименование
Описание
ваемых
установки
значений
0: Приоритет внешней панели
оператора
1: Отображение на обеих
панелях, управление только с
Настройка работы
внешней.
P7.05
0 ~ 3
0
панели оператора
2: Отображение на обеих
панелях, управление только с
интегрированной.
3: Отображение и управление
с обеих панелей.
0: При наличии внешней панели оператора интегрированная панель оператора не работает.
1: Одновременное отображение на обеих панелях, внешней и интегрированной, но управление
возможно только с внешней.
2: Одновременное отображение на обеих панелях, внешней и интегрированной, но управление
возможно только с интегрированной.
3: Одновременное отображение на обеих панелях, внешней и интегрированной, при этом управление
возможно как с внешней, так и с интегрированной. При использовании данной функции следует
соблюдать осторожность, дабы избежать сбоев в работе.
Примечание:
●
Когда параметр P7.05 установлен на 1, интегрированная панель оператора работает
только в тех случае, когда не подсоединена внешняя панель оператора.
●
При подсоединении внешней панели оператора с ЖК-дисплеем параметр P7.05 должен
быть установлен на 0.
61
содержание .. 1 2 3 4 ..
