Legrand ЖИЛЫЕ И ОФИСНЫЕ ЗДАНИЯ. ЭЛЕКТРИЧЕСКИЕ И ИНФОРМАЦИОННЫЕ СЕТИ (2017 год) - часть 5
Проект 5 - ОФИС

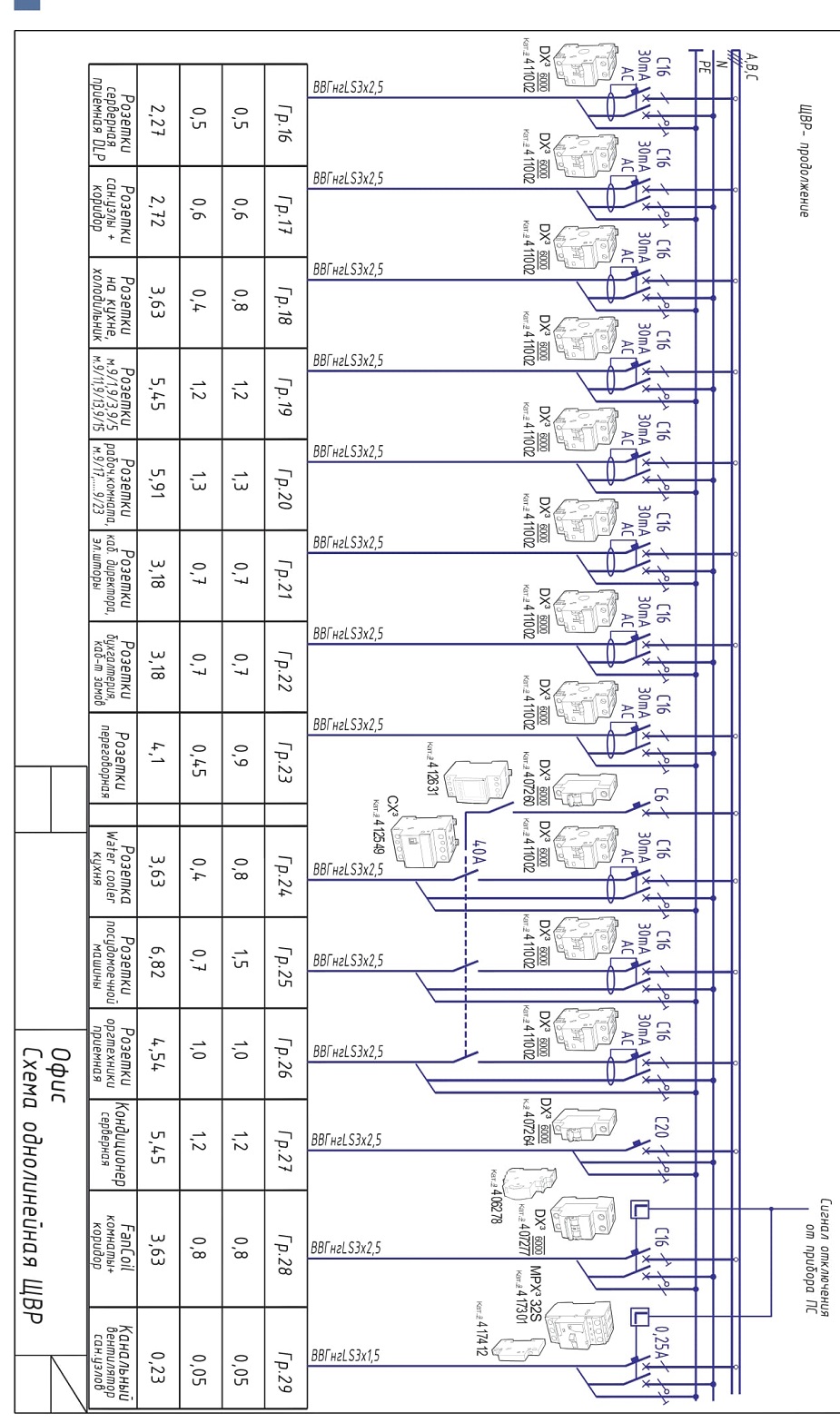

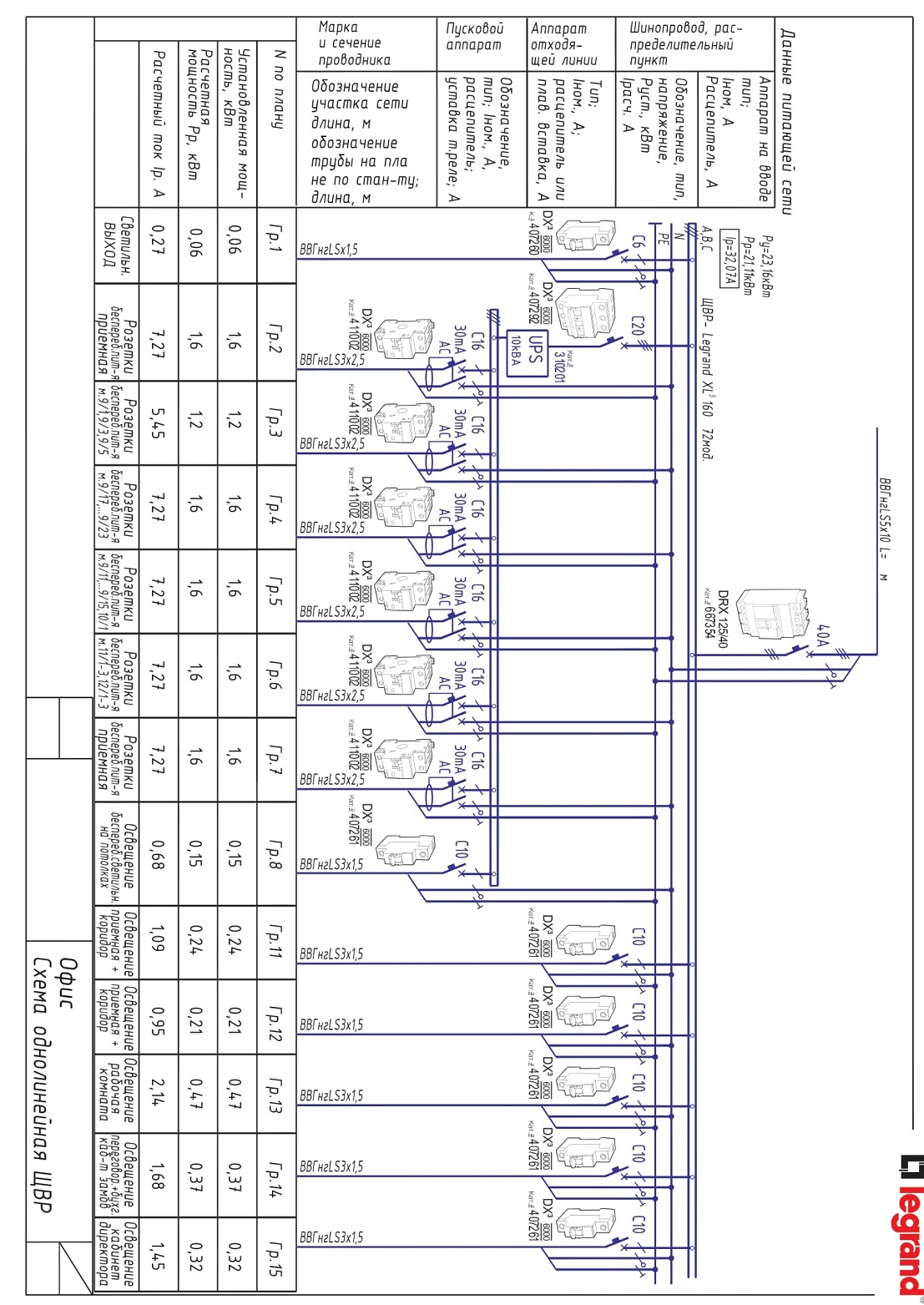

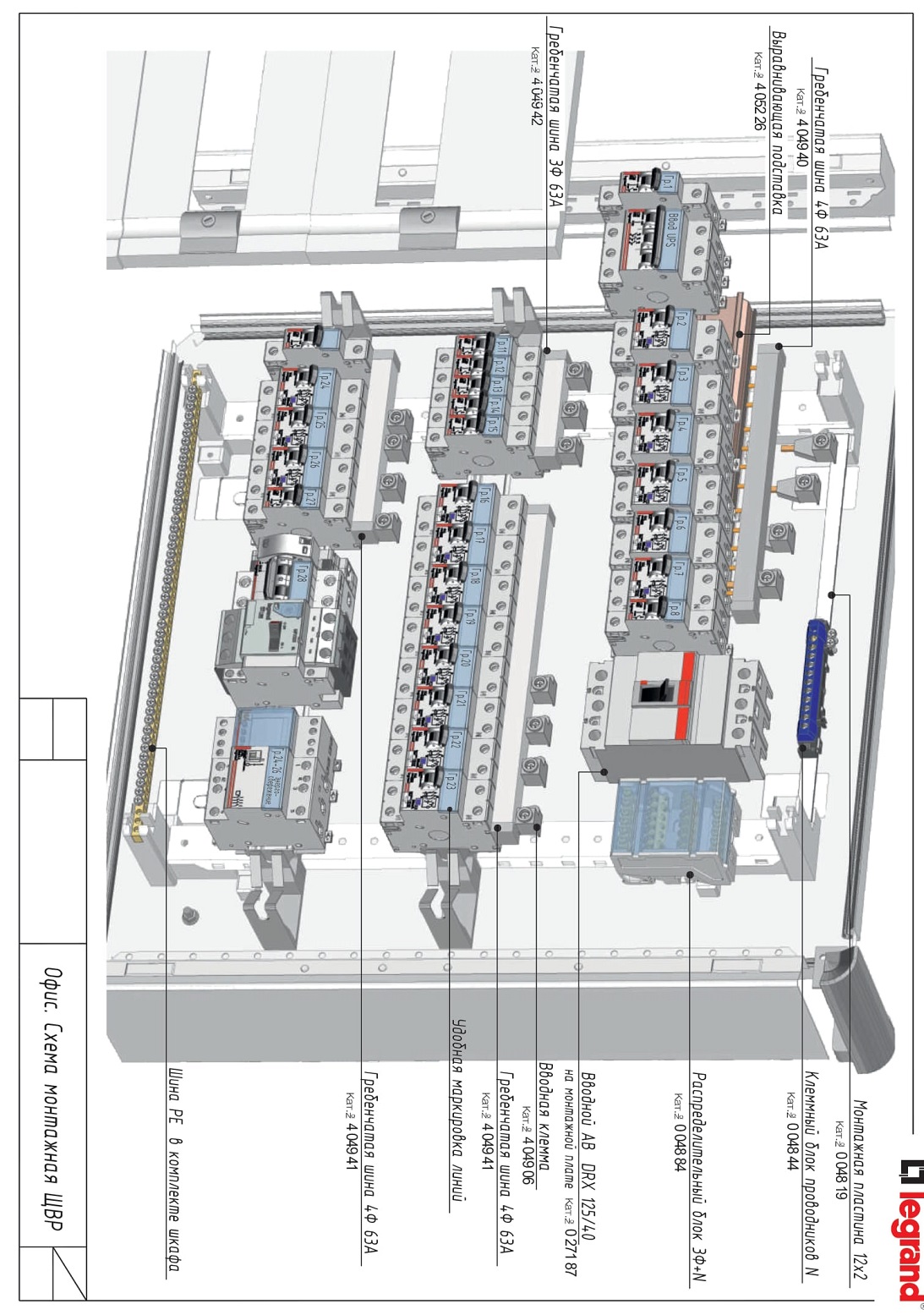

Для обеспечения селективности при сверхтоках, в качестве вводного
аппарата в распределительном щите XL3160 установлен автоматический

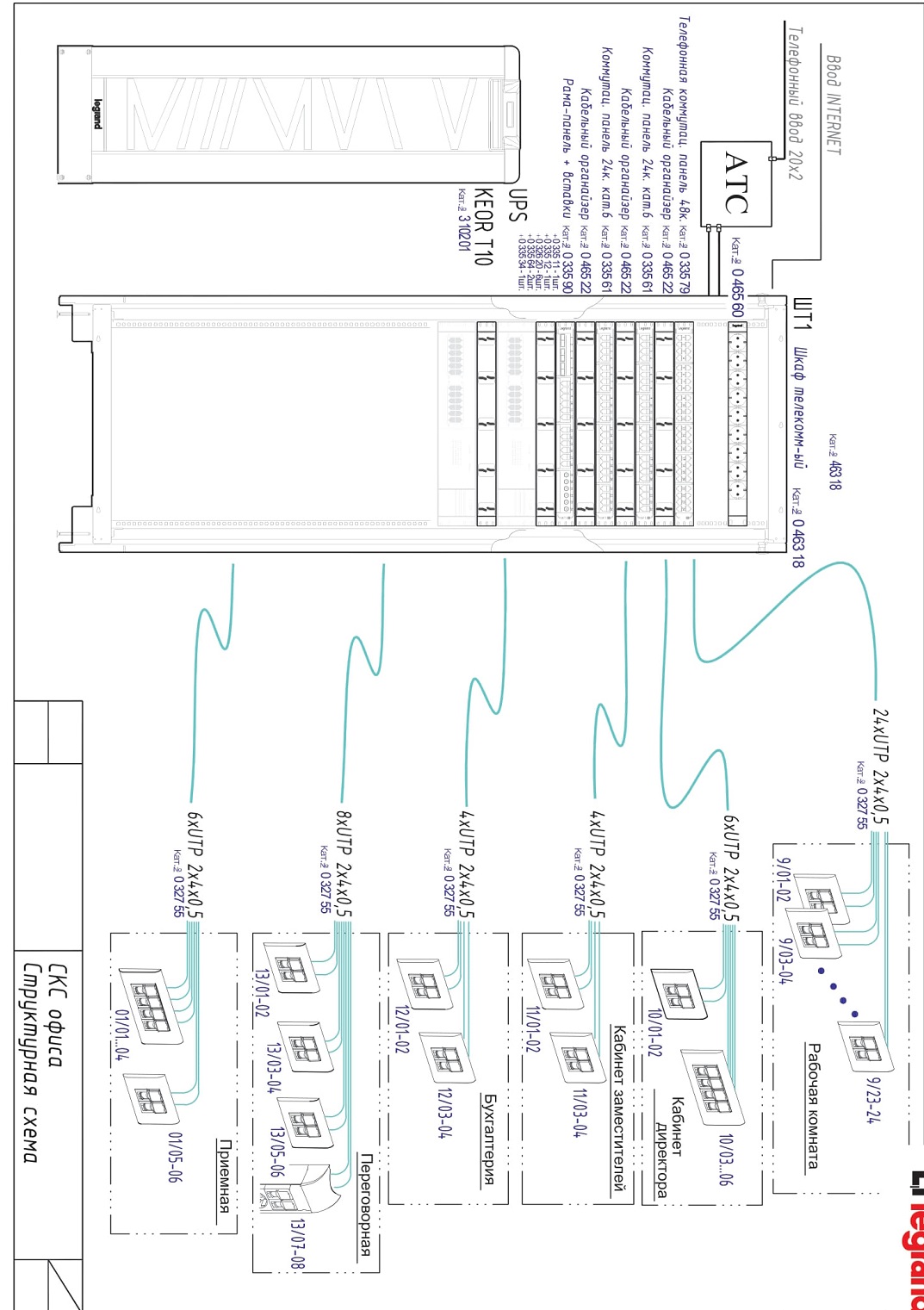

выключатель в литом корпусе серии DRX. Для резервного питания сервера и
компьютеров сотрудников, предусмотрен ИБП мощностью 10 кВт. Защита
групповых цепей от перегрузок, коротких замыканий и дифференциальных
токов реализована с помощью модульного оборудования серии DX3.
Нормальный температурный режим и воздухообмен в помещениях
обеспечивается с помощью централизованной системы кондиционирования и
канального вентилятора с автоматическим выключателем МРХ3. При
возникновении пожара и срабатывании пожарной сигнализации, система
кондиционирования и вентиляция автоматически отключаются посредством
независимых расцепителей, установленных на соответствующих

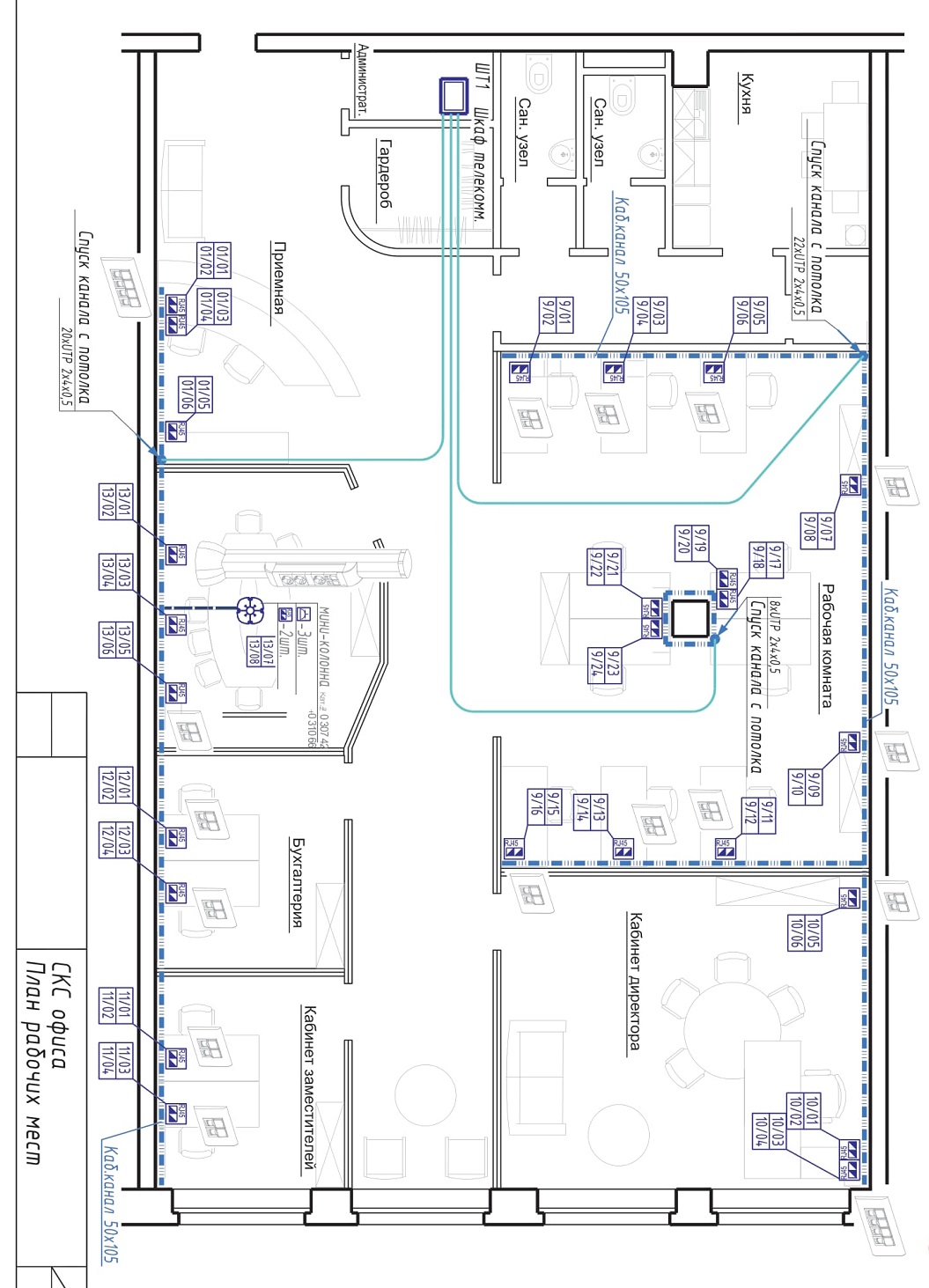

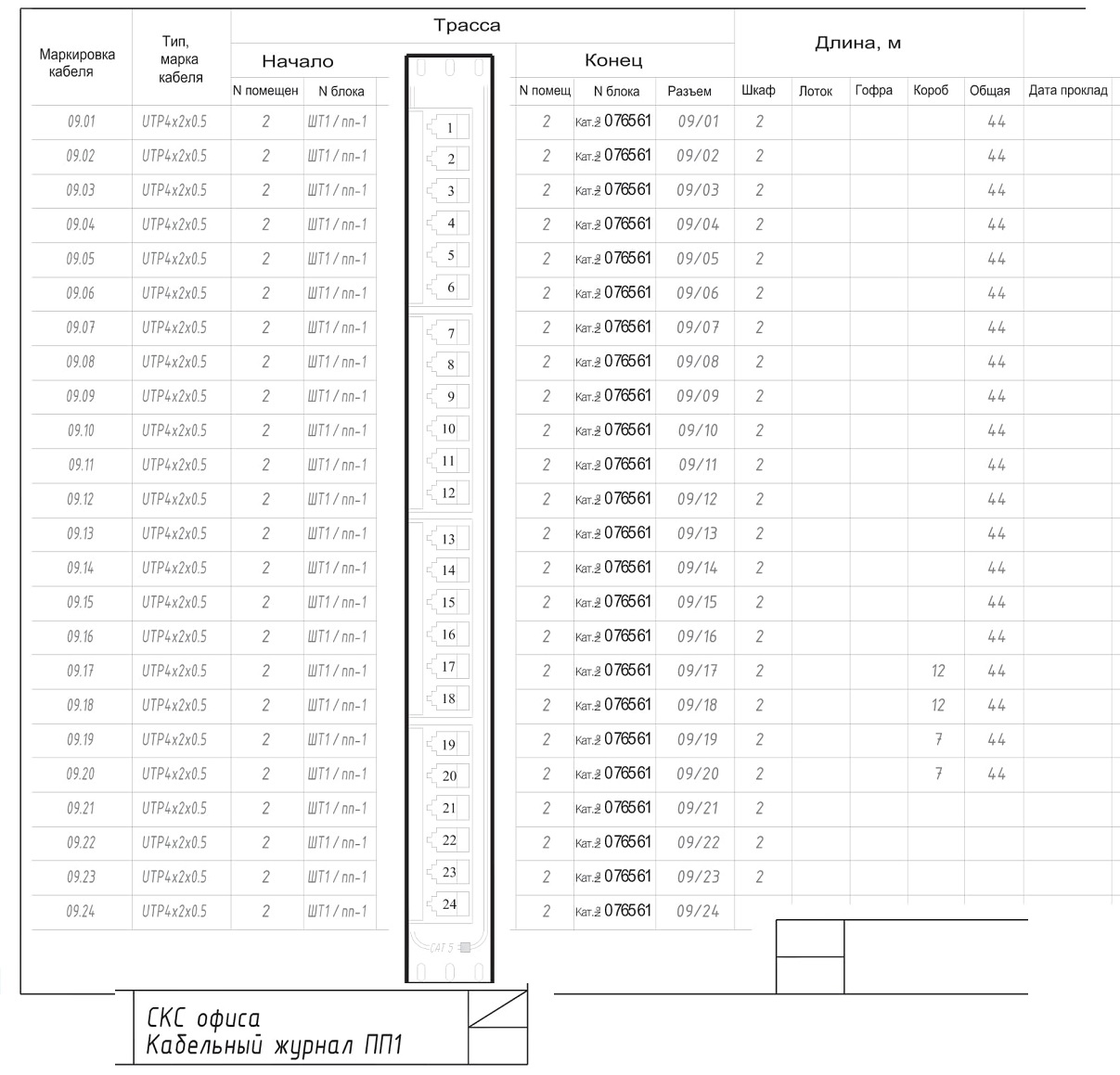

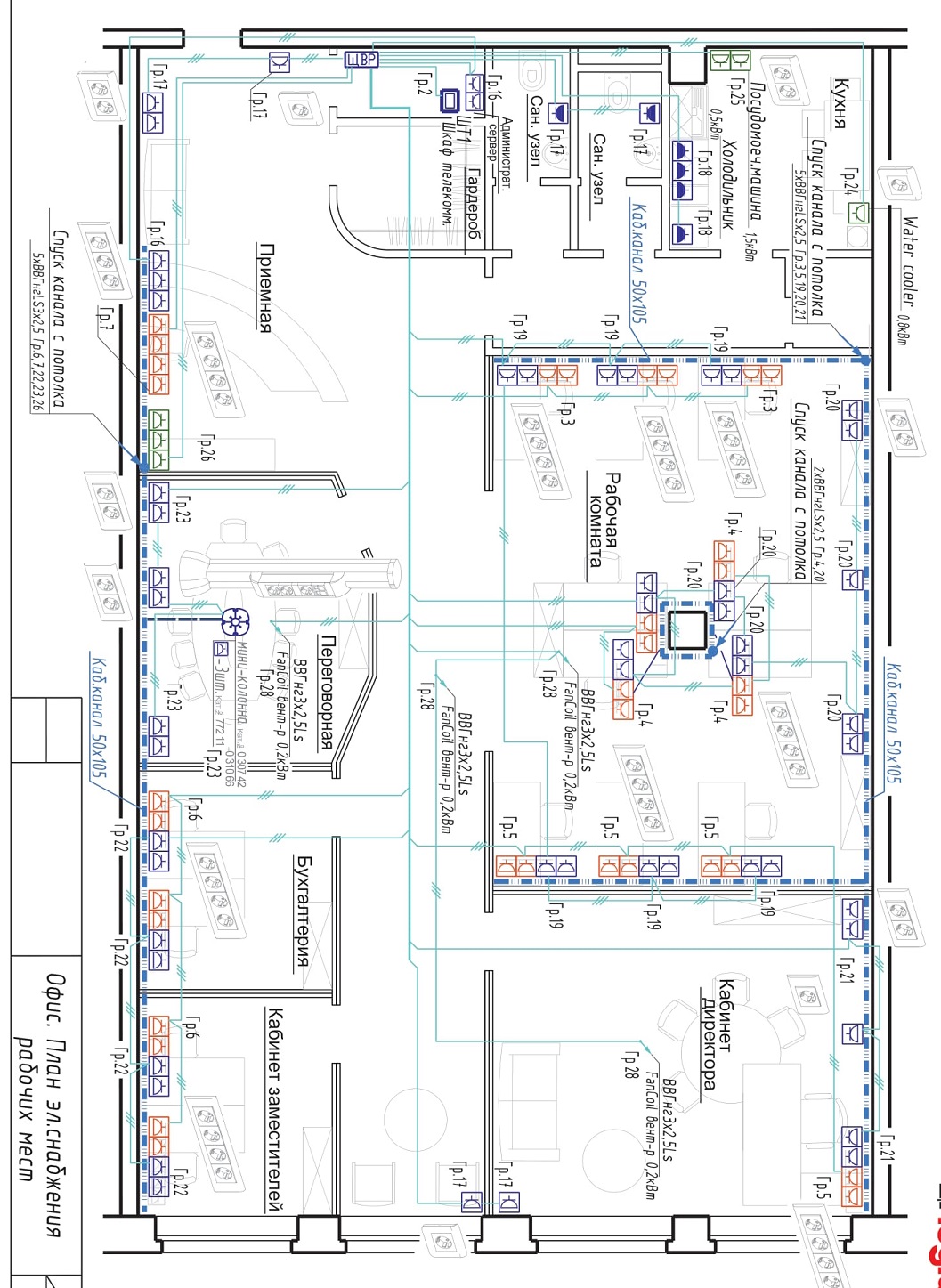

автоматических выключателях. Для питания компьютеров и подключения их к
информационной сети, на рабочих местах предусмотрены соответствующие

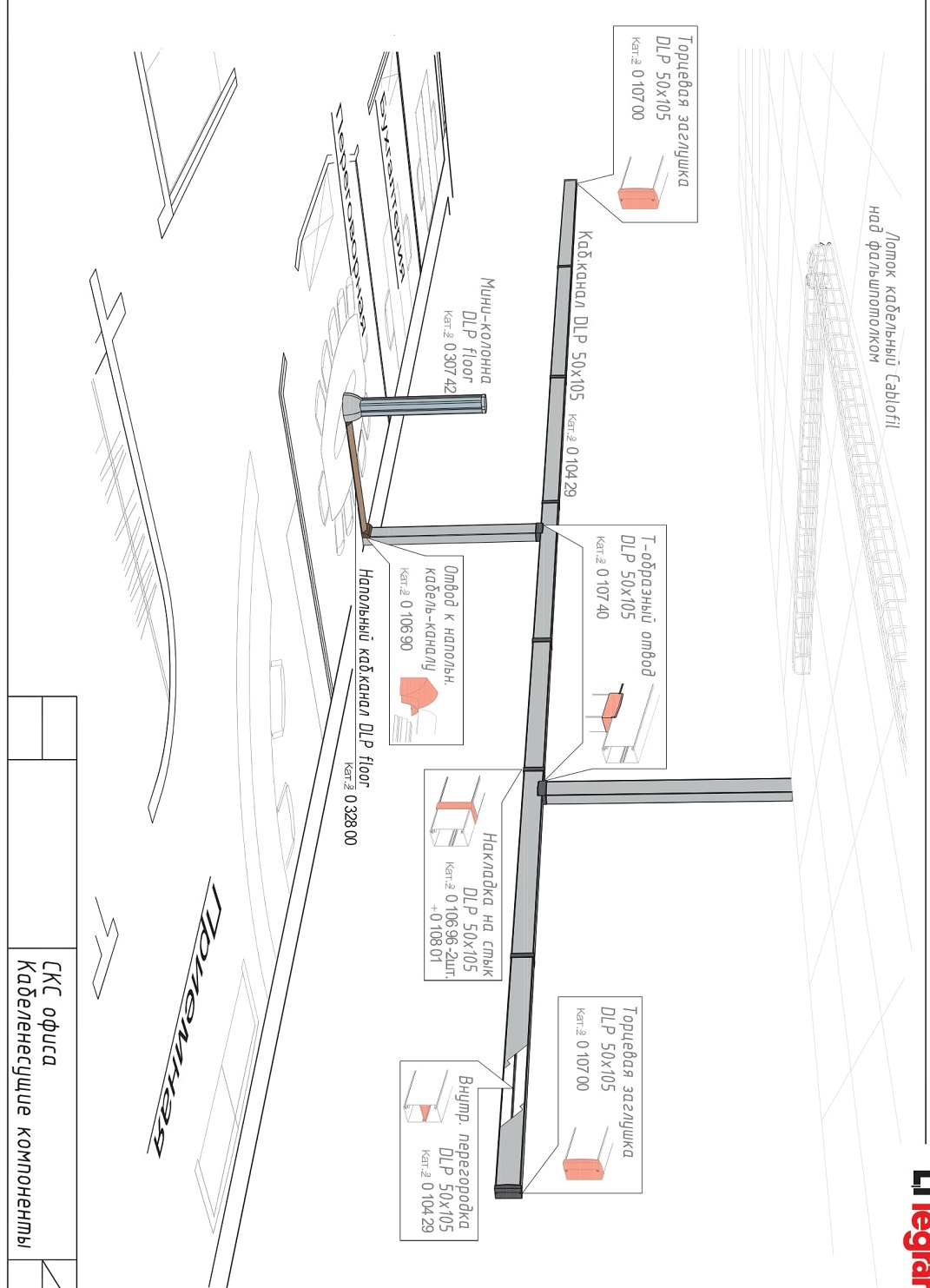

розетки, установленные в кабельные каналы DLP и мини-колонну.

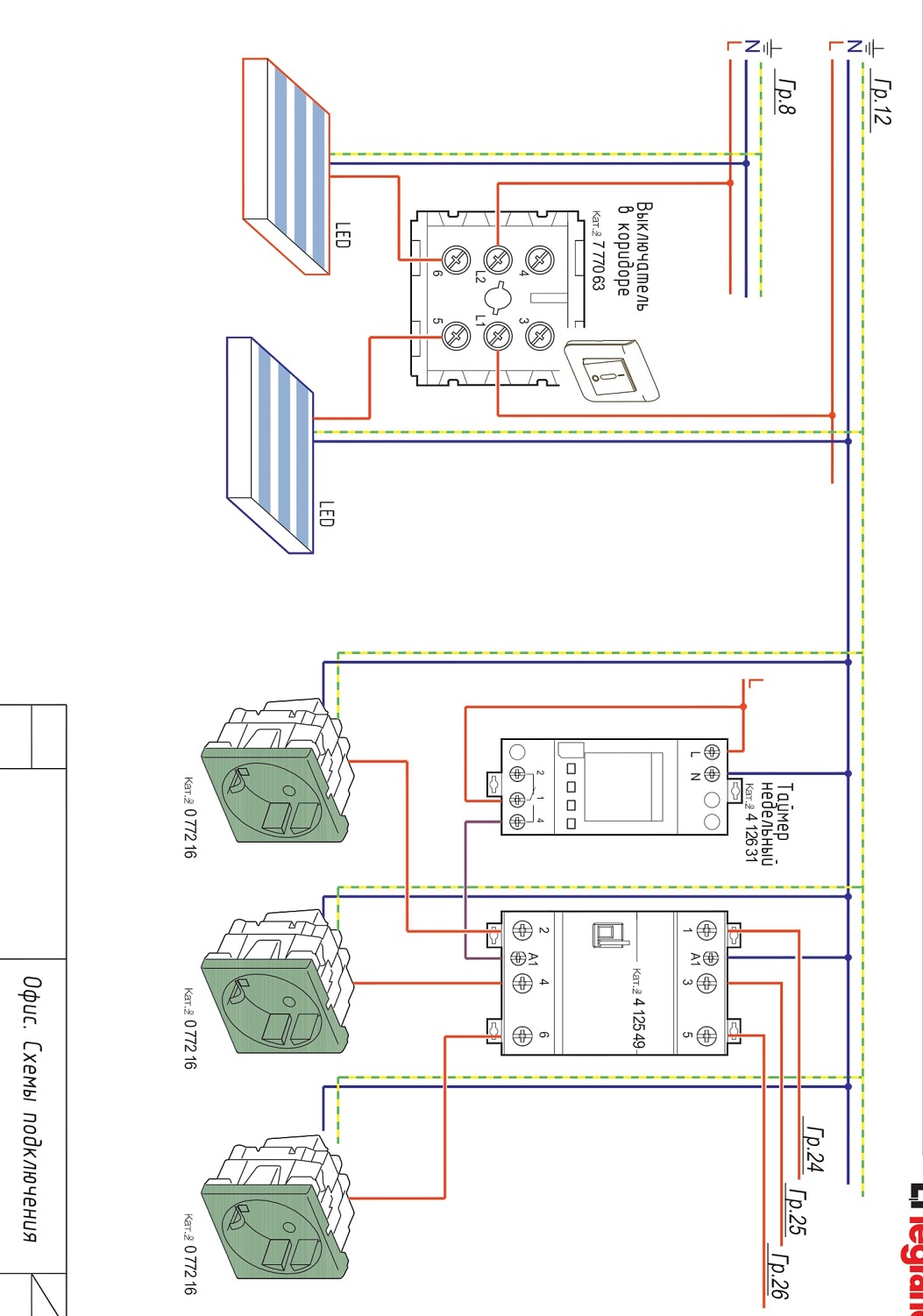

Потребители, находящиеся в нерабочее время в режиме standby (например,
кулер для воды, принтеры, копировальная техника...) подключаются к сети
через «зеленые» розетки. Розетки управляются контактором по сигналам
программируемого реле. Таким образом, в ночное время, в выходные и
праздничные дни эти потребители полностью обесточены и энергопотребление

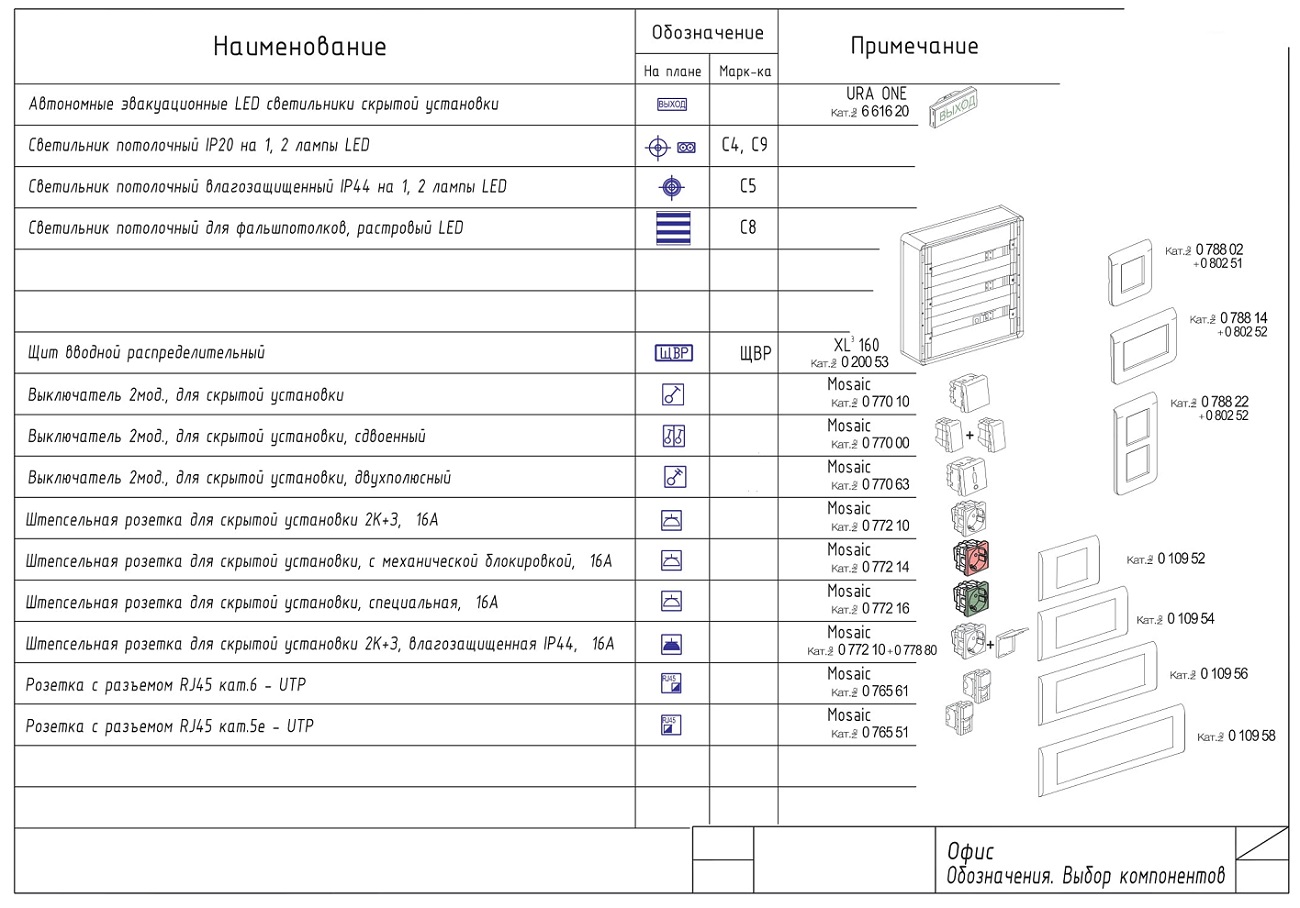

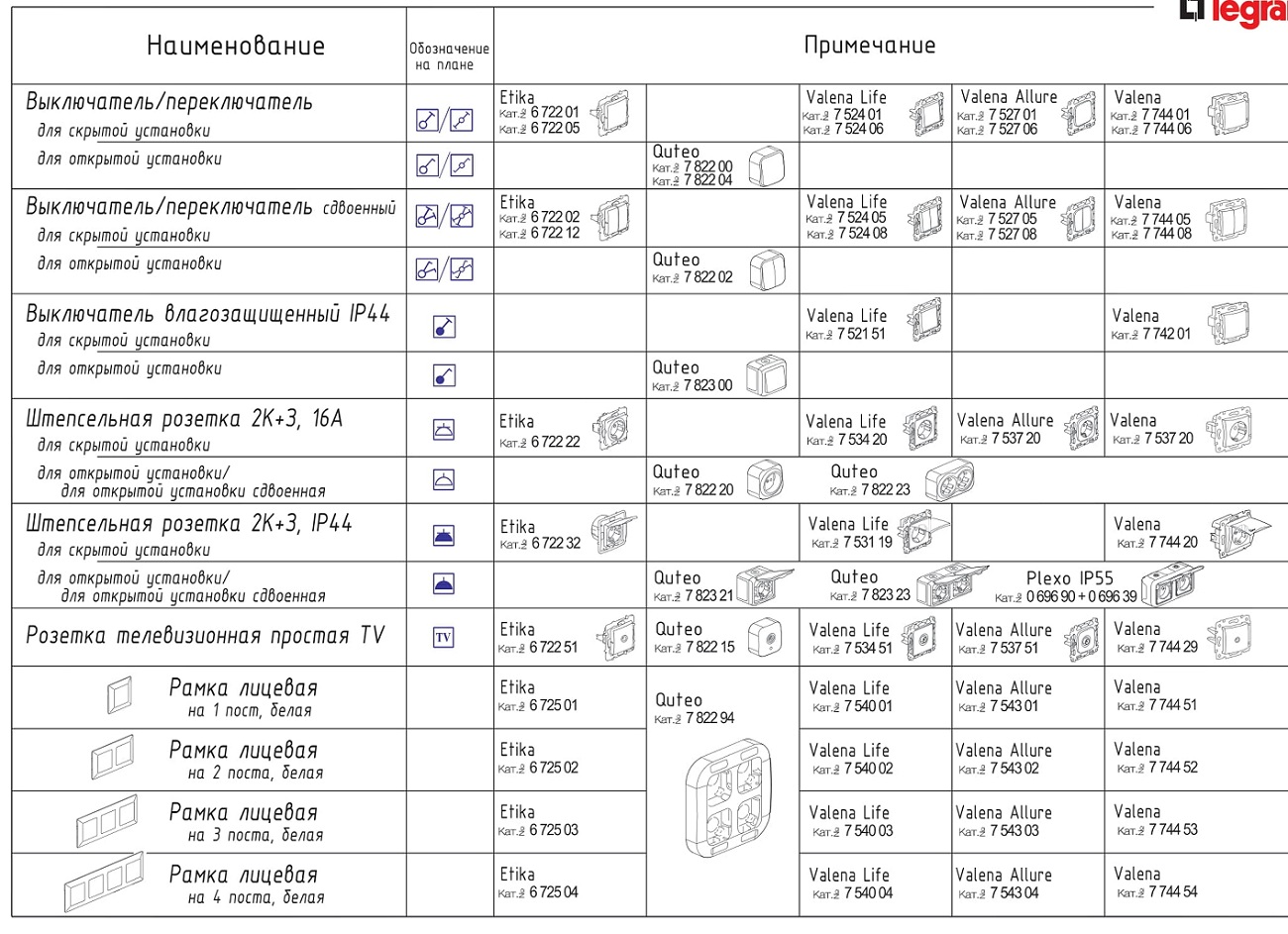

минимизируется. Злектроустановочное оборудование представлено на примере
серии Mosaic белого цвета.
