Legrand ЖИЛЫЕ И ОФИСНЫЕ ЗДАНИЯ. ЭЛЕКТРИЧЕСКИЕ И ИНФОРМАЦИОННЫЕ СЕТИ (2017 год) - часть 4
Проект - 4 Одноэтажный коттедж
Электроснабжение здания осуществляется через подземный кабельный ввод от
щита учета, установленного на бетонное основание и расположенного на

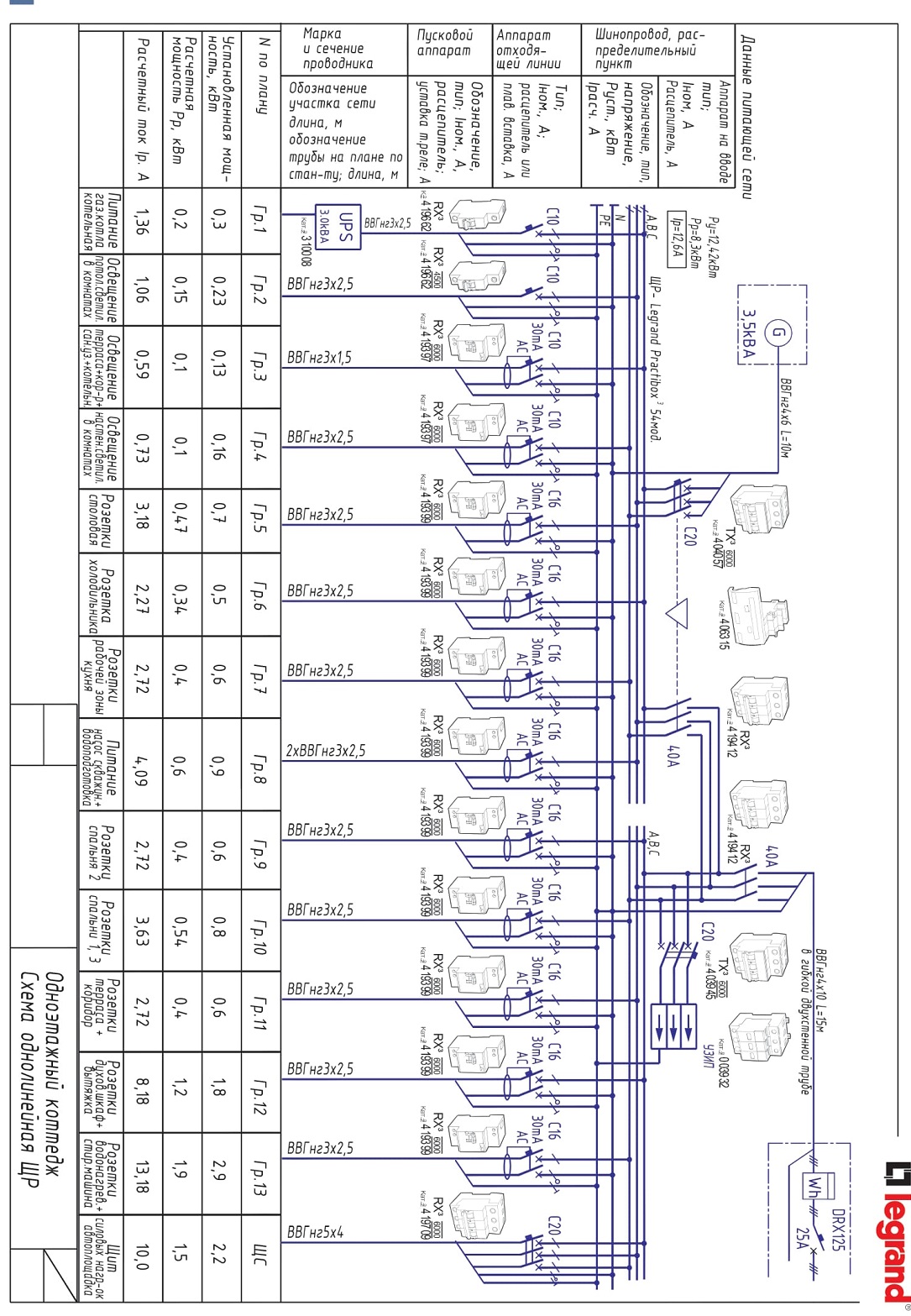

границе участка. Для обеспечения селективности при сверхтоках, в
качестве вводного аппарата в щит учета устанавливается автоматический
выключатель в литом корпусе серии DRX. Автоматические выключатели,
устройства защиты от импульсных перенапряжений (УЗИП) и устройства

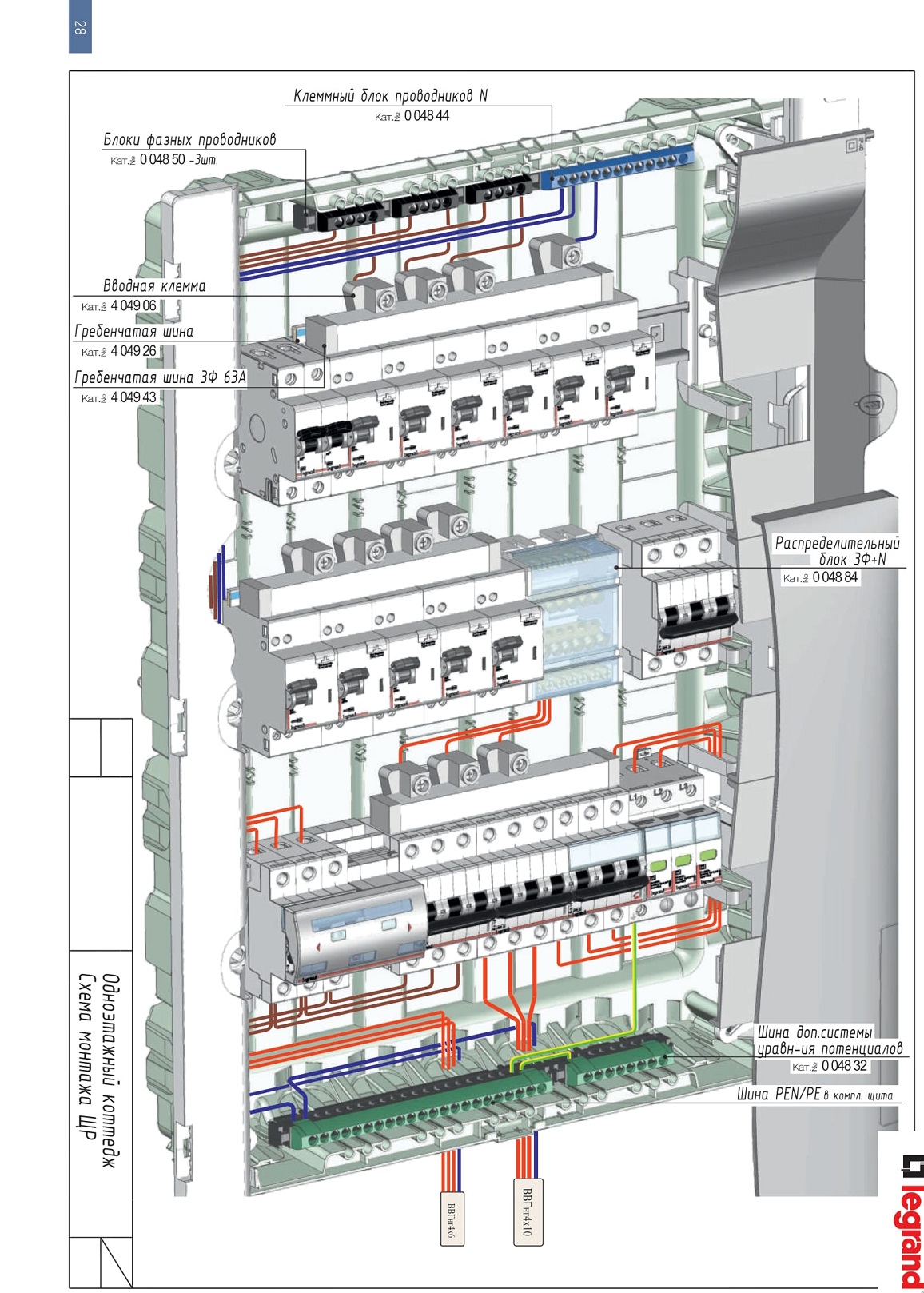

дифференциальной защиты серии ТХ3 установлены во встраиваемом
распределительном щите Practibox3. В схеме предусмотрена возможность
подключения резервного источника (бензогенератора), посредством ручного

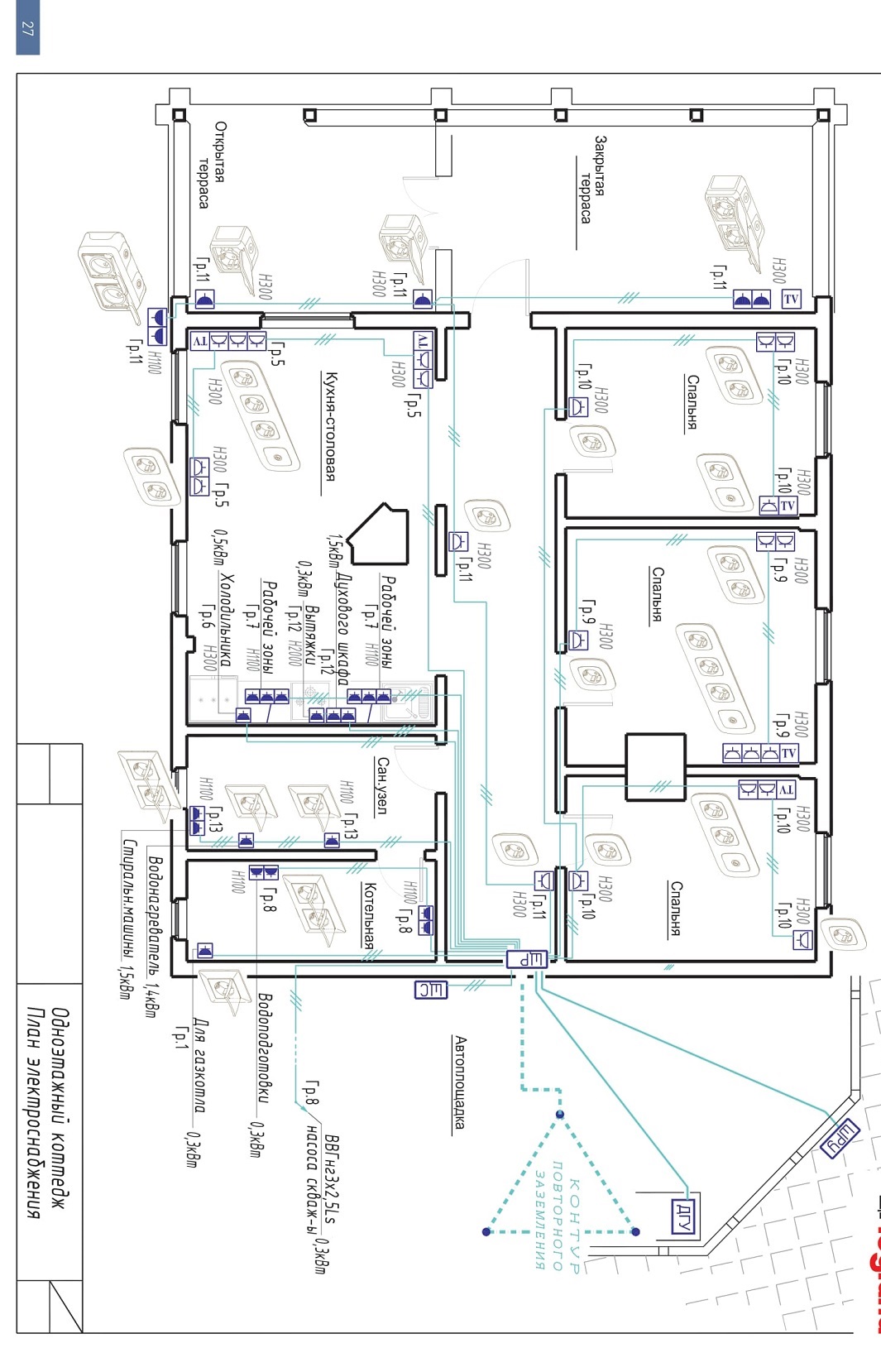

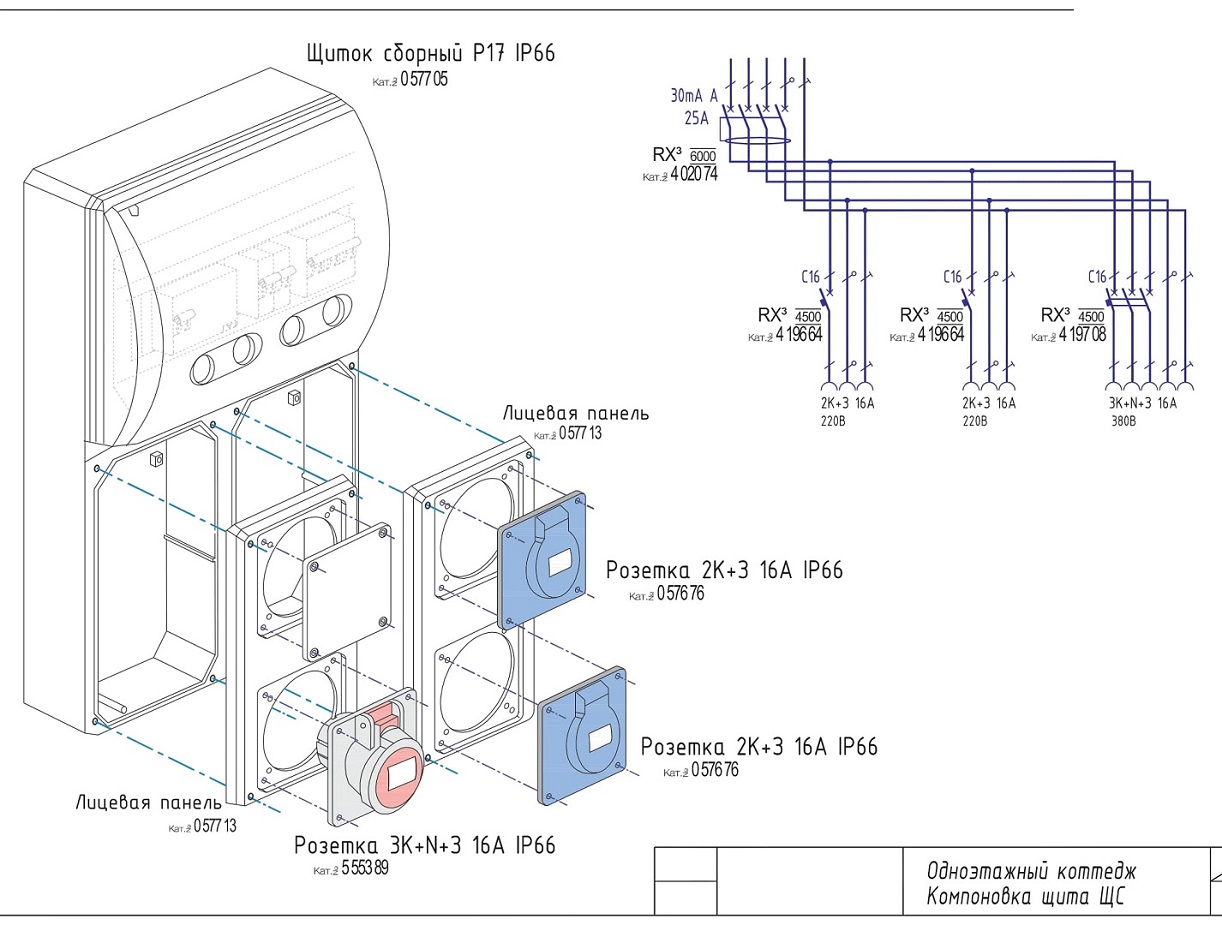

ввода резерва на базе блокиратора MSI. На восточном фасаде дома
расположен щит силовых нагрузок с однофазными и трехфазной розетками
IP66, для подключения малой строительной техники, пускозарядных
устройств, а в перспективе для зарядки электромобиля. Для обеспечения
бесперебойного питания аудио- и видео оборудования, расположенного на

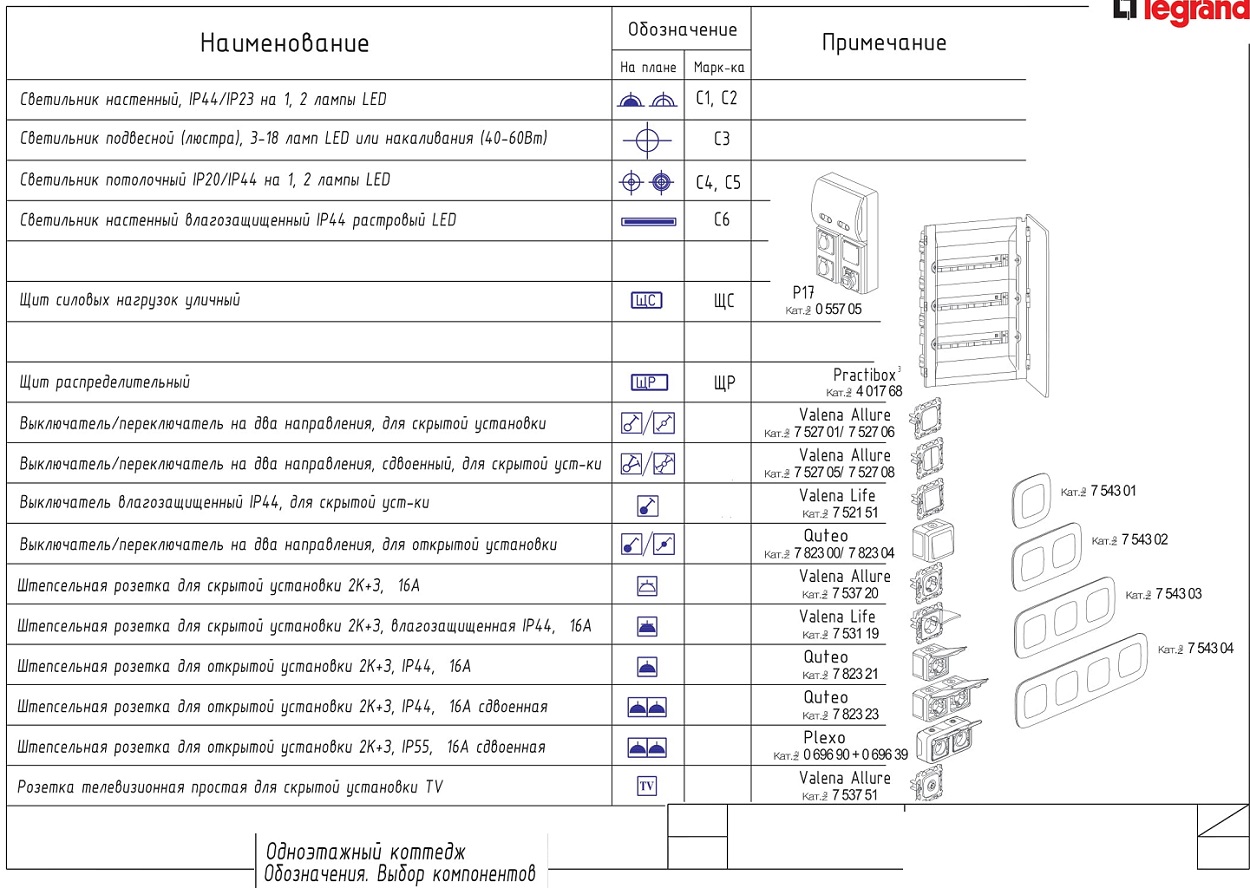

кухне, используется ИБП Кеог Multiplug. Злектроустановочное оборудование
представлено на примере серии Valena Allure с белыми' лицевыми панелями
и рамками.
Для выбора другой серии электроустановочного оборудования используйте
таблицу на стр. 44
