Проект 3
ДАЧНЫЙ ДЕРЕВЯННЫЙ ДОМ

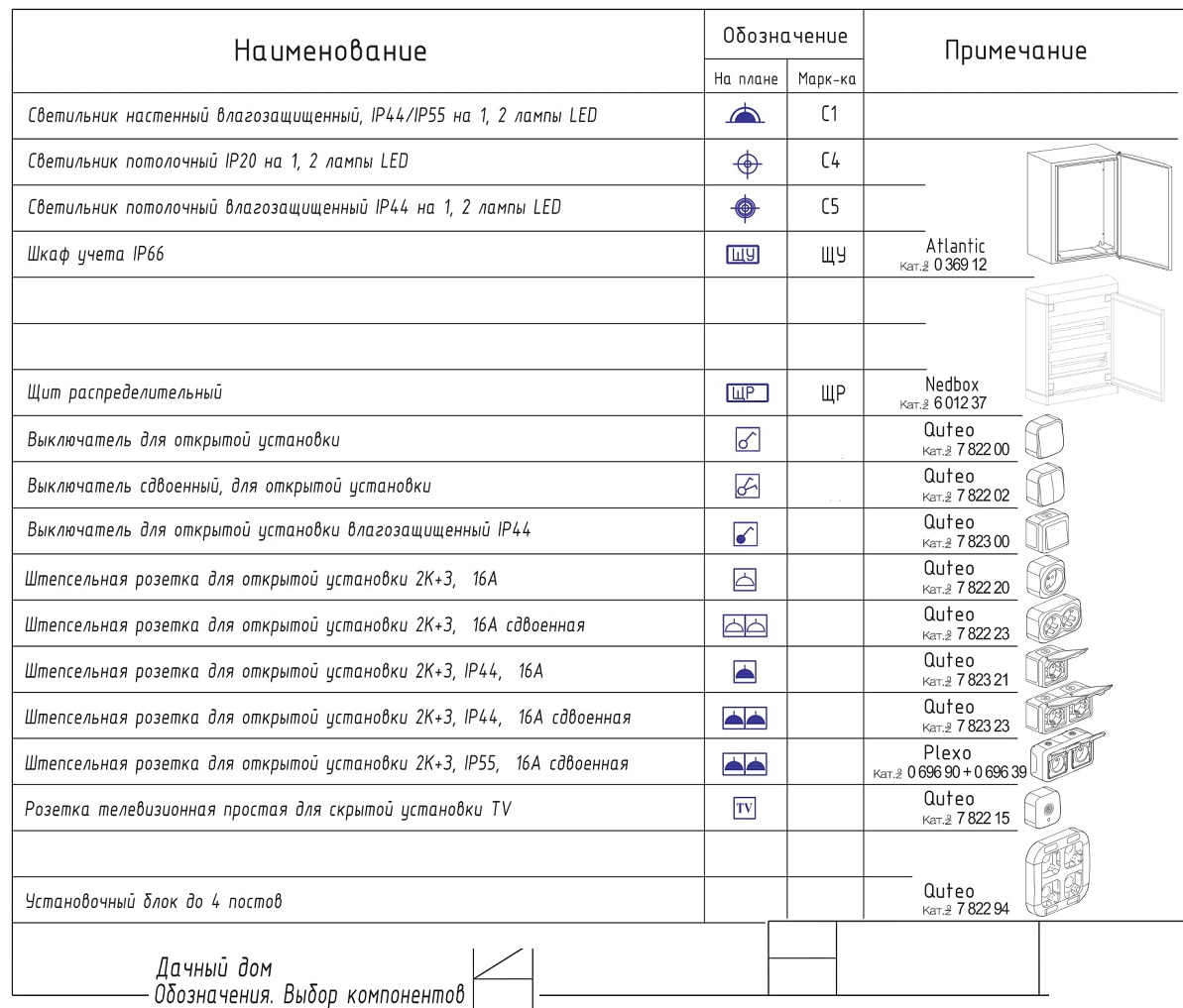

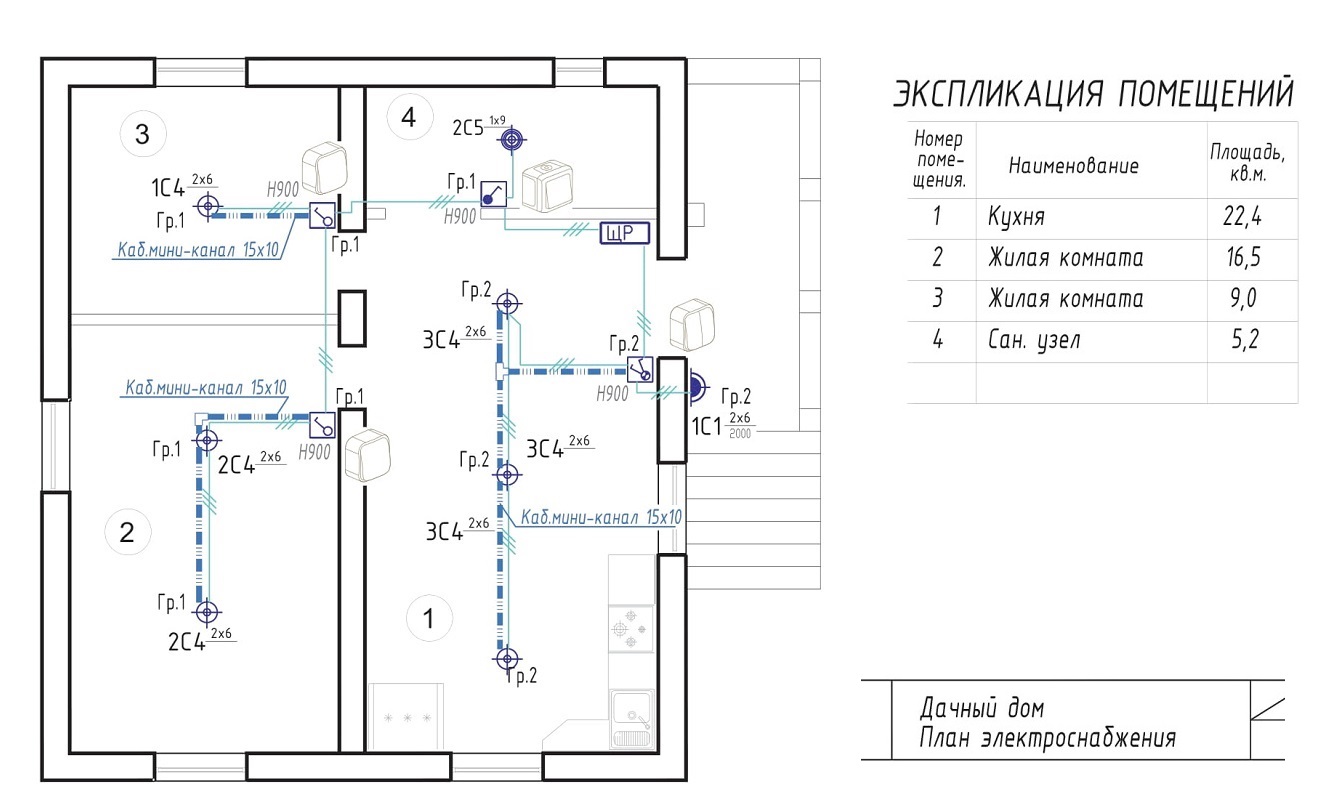

Проект предусматривает воздушный ввод в здание, со щитом учета серии Atlantic, расположенным на опоре линии электропередач. В щите учета кроме вводного автоматического выключателя и счетчика предусмотрена установка устройства защиты от импульсных перенапряжений (УЗИП) со своим аппаратом защиты. Применение УЗИП и повторного заземления при воздушном вводе является обязательным. Защита от сверхтоков в проводке дома и косвенного прикосновения, выполнена с помощью автоматических выключателей серии ТХ3 с диапазоном токов мгновенного расцепления тип В, имеющих повышенную чувствительность к токам короткого замыкания. Для защиты от замыкания на землю применяются ВДТ (УЗО) серии RX3 тип А, реагирующие на переменный и пульсирующий постоянный дифференциальные токи. Модульное оборудование размещается в навесном щитке серии Nedbox. Вся проводка прокладывается в кабельных мини-каналах Metra, изготовленных из самозатухающего ПВХ. Для обеспечения бесперебойного питания телевизора в большой комнате используется ИБП Кеог Multiplug. Электроустановочное оборудование накладного монтажа — серия Quteo белого' цвета. Розетки на фасаде дома — Plexo 55.
