Усилитель «ЛАСПИ-005-СТЕРЕО»: конструкция, сборка и разборка (1984 год)

«Ласпи-005 -стерео»— стереофонический усилитель высшей группы сложности, предназначен для высококачественного воспроизведения стерео- и монофонических программ от тюнера, электропроигрывателя, магнитофона, других источников звуковых программ и записи этих программ на магнитофон через пятиполосный регулятор тембра.

Усилитель имеет следующие потребительские удобства:

переключатель входов для подключения источников сигнала ко входу усилителя;

переключатель выходов для работы усилителя на АС или стереотелефоны;

возможность подключения двух пар АС и двух стереотелефонов;

переключение (реверс) каналов усилителя; возможность быстрого уменьшения уровня громкости на 20 дБ;

возможность включения тонкомпенсации на малых уровнях громкости;

пятиполосный регулятор тембра; регулятор стереобаланса; регулятор ширины стереобазы; пиковый индикатор перегрузки УМ; индикаторы мощности левого и правого каналов;

возможность подключения двух магнитофонов на запись и на воспроизведение.

Технические характеристики

Номинальная выходная мощность каждого канала при нагрузке. Вт:

8 Ом...........25

4 Ом..........50

Диапазон эффективно воспроизводимых

частот, Гц. не уже..............20. .20 ООО

Коэффициент общих гармонических искажений в диапазоне частот, %. не более:

от 40 до 6300 Г и.......0,1

от 20 до 40 Гц и от 6300 до 20 000 Г и 0,2 Коэффициент интермодуляционных искажений, %. не более . . .....0,3

Отношение сигнал-невзвешенный шум.

дБ, не менее...........66

Отношение сигнал-фон с линейного высокоомного входа. дБ. не менее ... 70 Переходные затухания между каналами. дБ, не менее, на частотах; Гц:

1000 .......... 40

от 250 до 10 000 ........ 30

Пределы регулирования тембра на частотах 40, 250,' 1000. 5000. 15 000 Гц. дБ:

подъем..........10

спад............10

Потребляемая мощность. Вт. не более 250 Напряжение питания от сети переменного

тока частотой 50 Гц. В.......220

Габаритные размеры, мм, не более . . 460X88X393

Масса (без упаковки), кг, не более ... 12

Принципиальная схема. Усилитель «Лас-пи-005-стерео» обеспечивает амплитудно-частотную коррекцию электрических сигналов подключенных источников программ, их коммутацию, предварительное усиление, регулирование АЧХ усиливаемых сигналов и последующее усиление сигналов по мощности. Усилитель содержит два одинаковых тракта усиления стереосигнала, тракт управления и индикации, блок питания и состоит из следующих блоков (рис. 5.10): плат корректора и тонкомпенсации (А2, А4); переключателей (А1, АЗ, А6, А17); плат ОУ (A11, А13); плат фильтров (А9, А15); потенциометров регулировки громкости (А8, А10); усилителей мощности (А5, А7); платы защиты (А12); платы индикации (А18), платы БП (А16), платы соединений (А14).

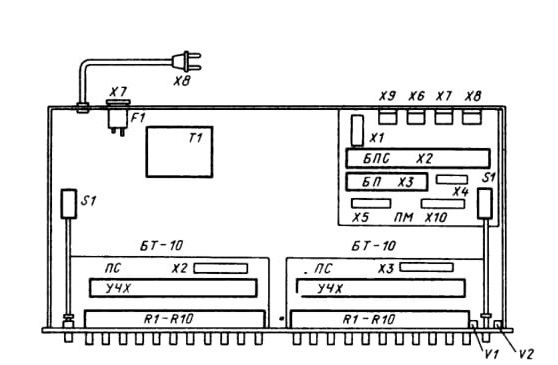

Рис. 5.9. Расположение функциональных блоков и соединителей на шасси эквалайзера

Тракт усиления стереосигнала состоит из корректирующего усилителя, повторителя с фильтром тонкомпенсации, фильтра инфразвуковых частот, резистора регулировки стереобазы с операционным усилителем, пятиполосного регулятора тембра на операционном усилителе, УМ.

Корректирующий усилитель представляет собой операционный усилитель с частотно-зави-симой цепью ООС и служит для усиления сигнала магнитной скоростно-чувствительной головки подключаемого ЗС до уровня 250 мВ.

Линейные сигналы с уровнем 250 мВ от источников звуковых программ через регулятор громкости, истоковый повторитель с фильтром тонкомпенсации, преобразующий сигнал в соответствии с псофометрической кривой на малых уровнях громкости, поступают на регулятор баланса, выравнивающий усиление по каналам. Затем через фильтр инфранизких частот, ограничивающий полосу пропускания сигнала от 0 до 20 Гц, сигнал поступает на ОУ стереобазы, изменяющий переходные затухания между стереоканалами регулятором «Стереобаза». Усиленный сигнал поступает на пятиполосный регулятор тембра, выполненный также на ОУ и служащий для регулировки АЧХ тракта усиления.

С выхода регулятора тембра сигнал поступает на усилитель мощности, рассчитанный на подключение АС с полным сопротивлением 4 и 8 Ом.

Плата корректирующего усилителя и тонкомпенсации (А2, А4) состоит из корректирующего усилителя, истокового повторителя и фильтра тонкомпенсации (рис. 5.11). Корректирующий усилитель — это операционный усилитель с частотно-зависимой ОС, элементами которой являются R20, R12, R16, СЮ, С7, С9, С2, R4, R7 и которая обеспечивает заданную форму АЧХ усилителя. Входная цепь корректора R1C1R2R3C3 обеспечивает эквивалентное входное сопротивление 47 кОм и емкость входа 70 пФ, что необходимо для согласования с магнитной скоростной головкой звукоснимателя. Второй каскад является дифференциальным усилителем на транзисторах VT1— VT4. Буферный каскад на транзисторе VT5 обеспечивает согласование выходного дифференциального усилителя с усилителем на транзисторе VT6, с коллектора которого сигнал поступает на базу парафазного эмиттерного повторителя

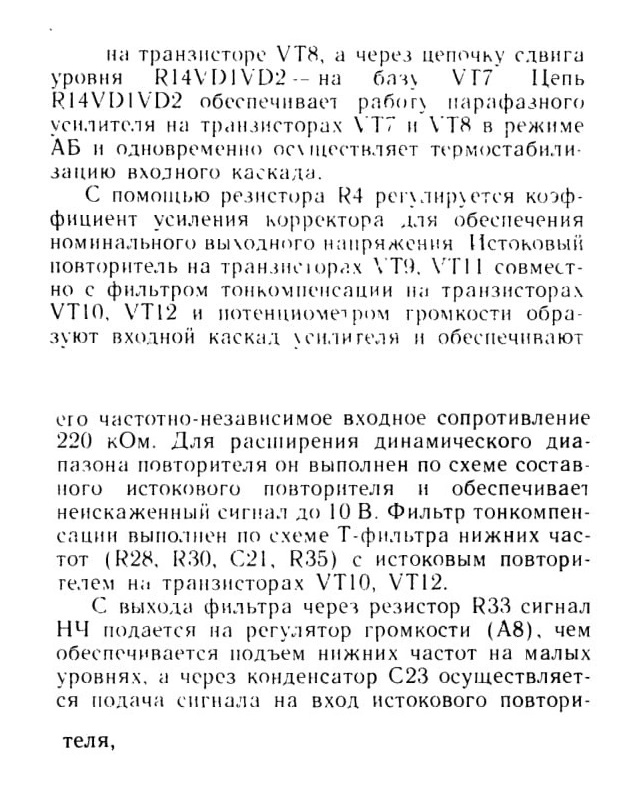

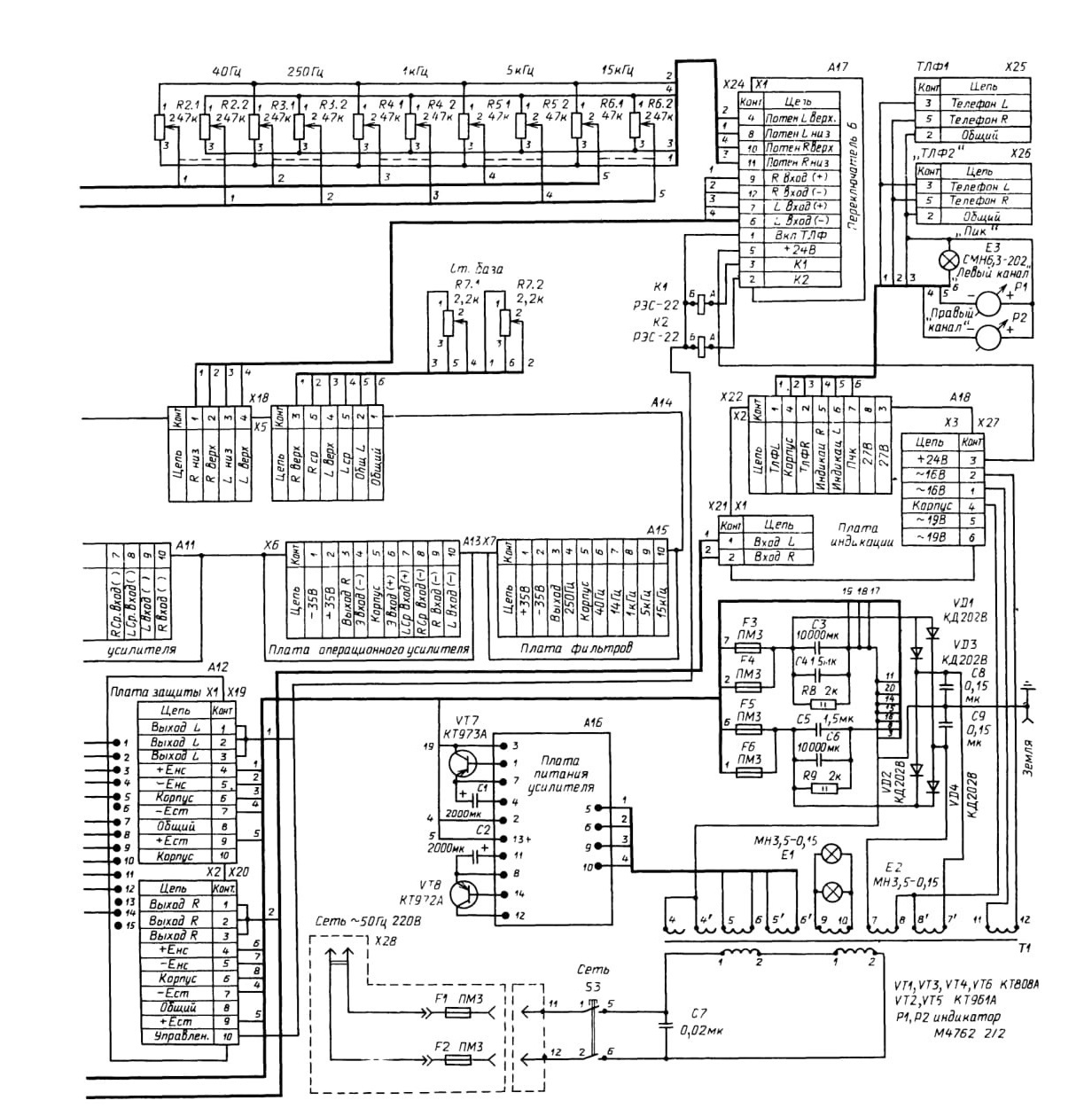

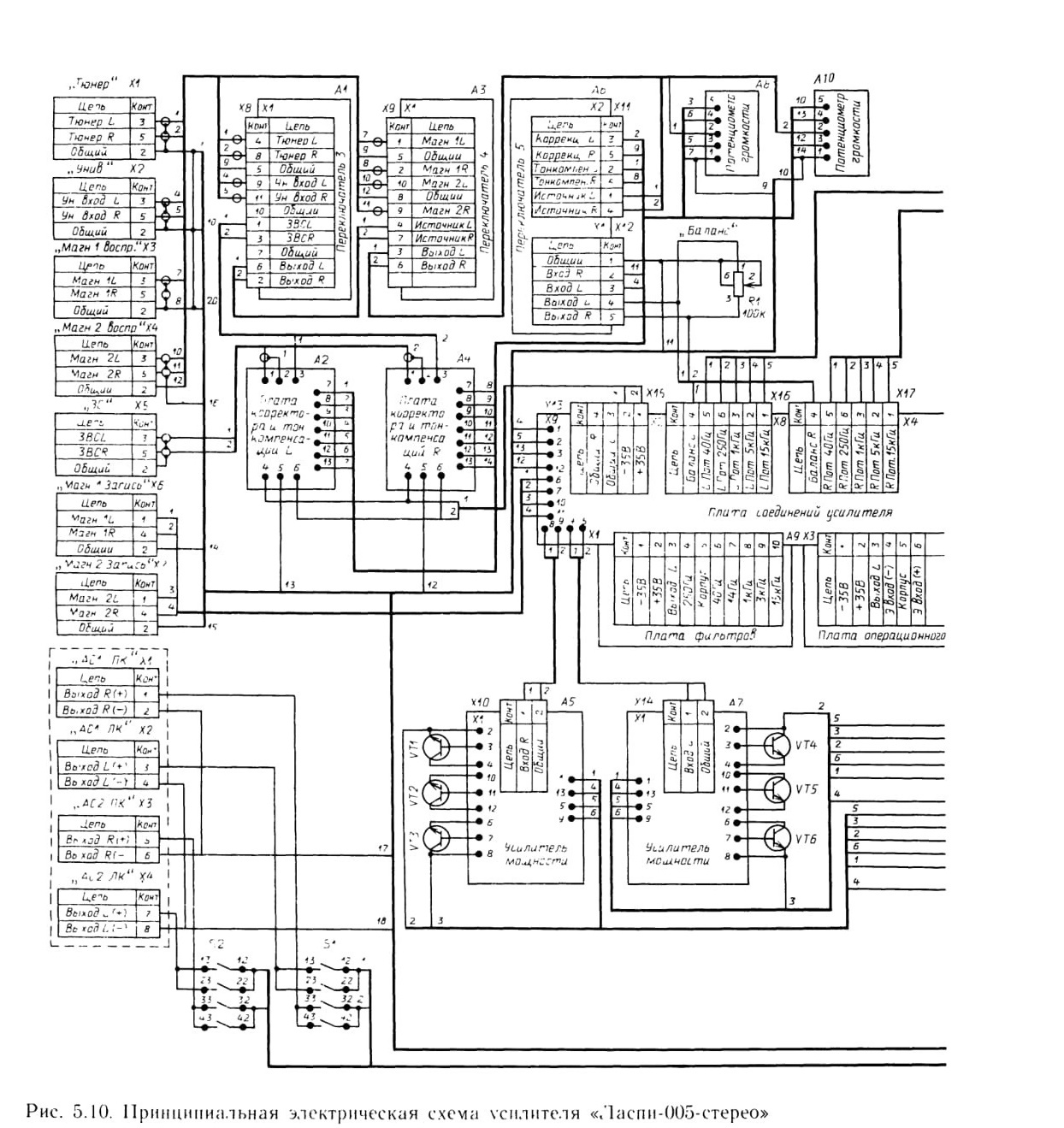

Рис. 5. 10. Принципиальная электрическая схема усилителя «Ласпи-005-стерео»

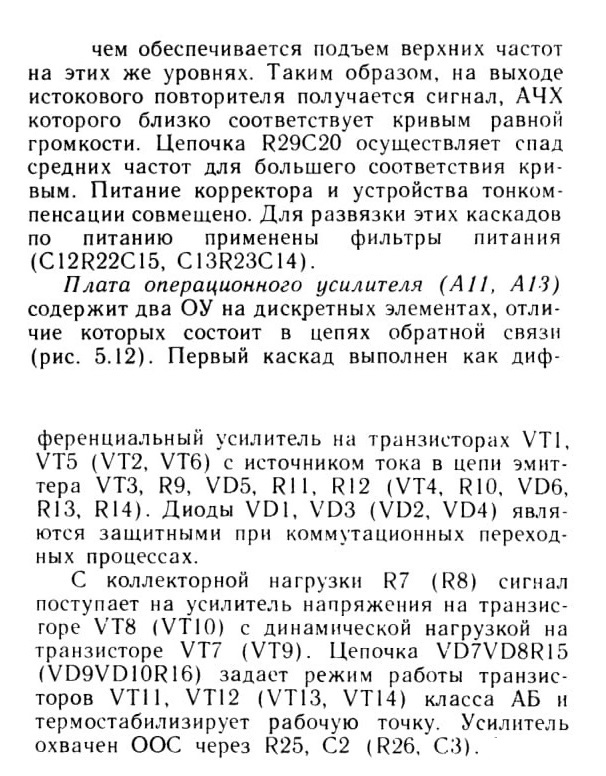

Подбираемый конденсатор C1 повышает устойчивость усилителя при минимальных нелинейных искажениях.

Парафазный эмиттерный повторитель на транзисторах VT11, VT12 (VT13, VT14) обеспечивает низкое выходное сопротивление операционного усилителя.

Пятиполосный регулятор тембра (А9, А15) состоит из пяти активных фильтров на частоты 40, 250 Гц, 1, 5, 15 кГц, перестраиваемых пятью  резисторами со средним положением, выведенными на переднюю панель усилителя (рис. 5.13).

В исходном состоянии, когда все пять резисторов установлены в среднее положение, коэффициент передачи ОУ равен 1 и не зависит от частоты входного сигнала. При смещении любого из пяти резисторов вверх в цепи ОС образуется делитель, увеличивающий коэффициент передачи ОУ на частоте, соответствующей фильтру, подключенному к данному резистору; аналогично коэффициент передачи ОУ становится меньше 1 при смещении резистора вниз от среднего положения.

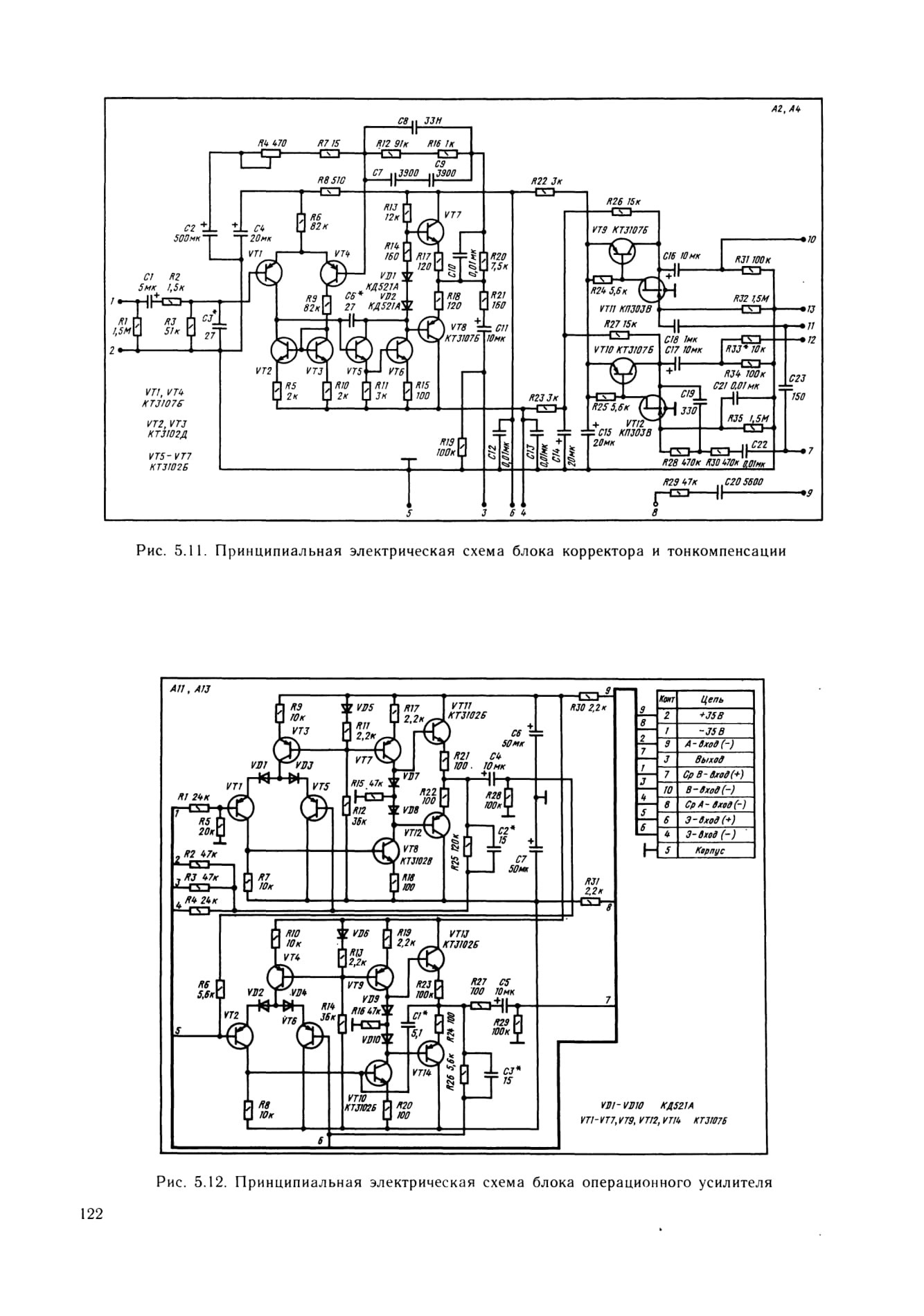

Рис. 5.11. Принципиальная электрическая схема блока корректора и тонкомпенсации

Рис. 5.12. Принципиальная электрическая схема блока операционного усилителя

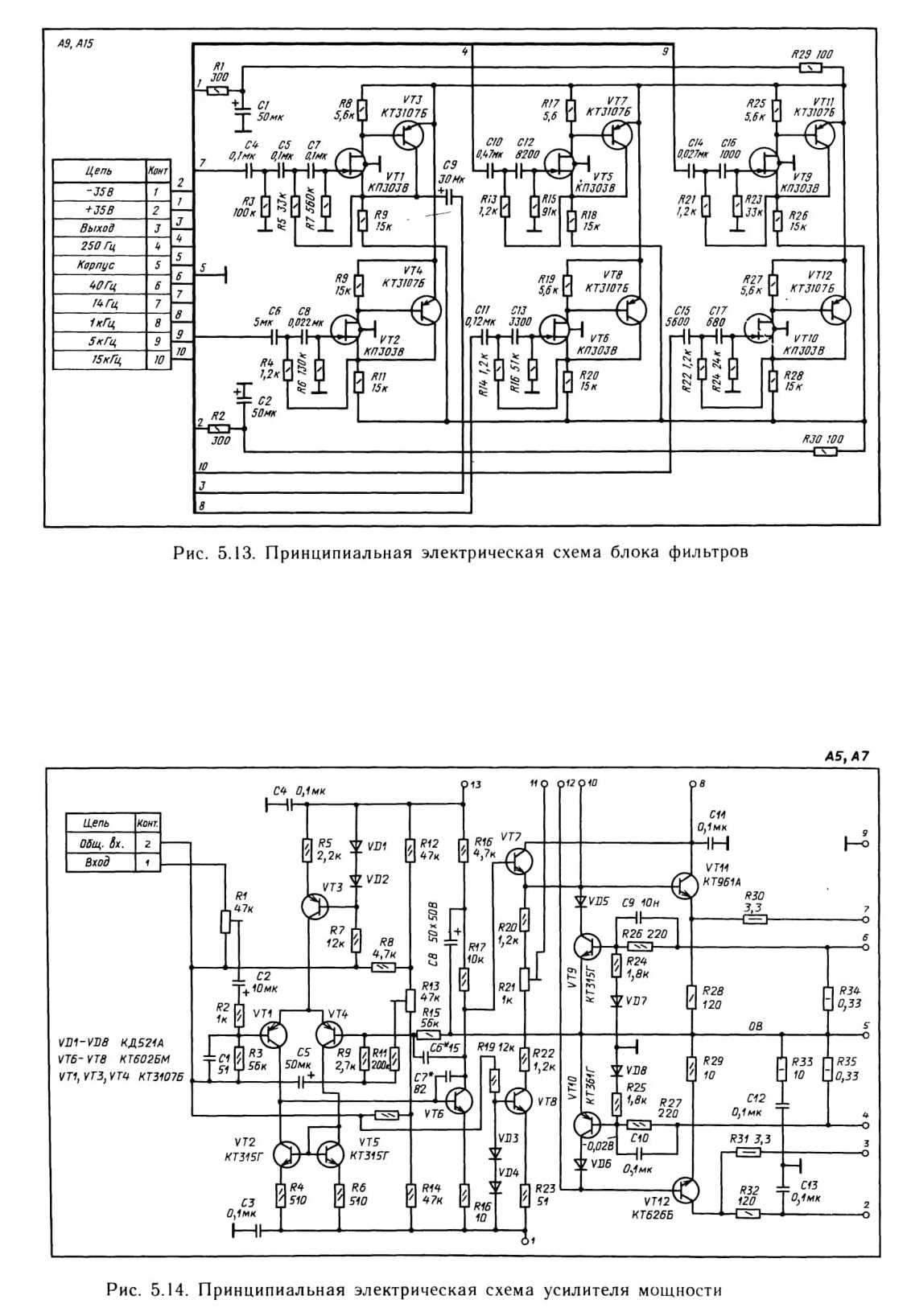

Рис. 5.13. Принципиальная электрическая схема блока фильтров

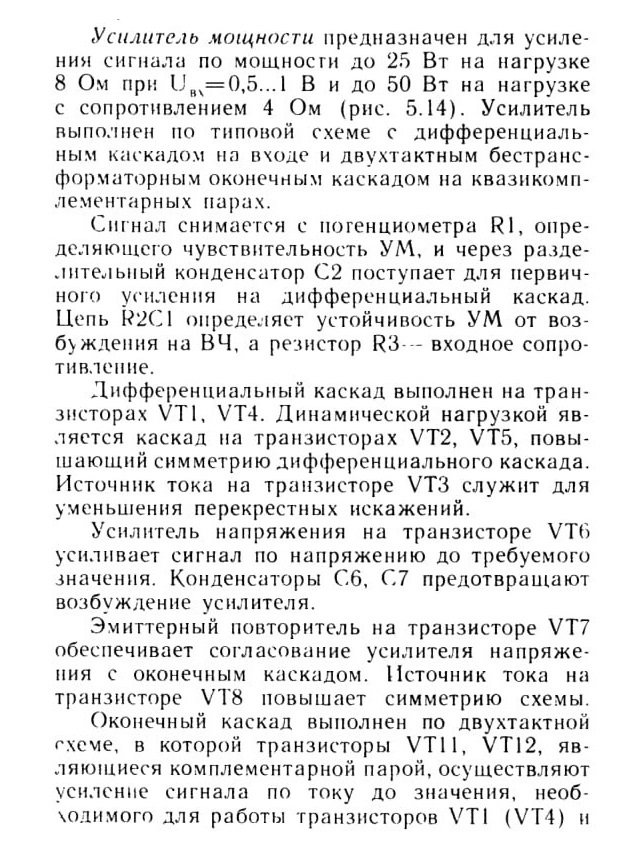

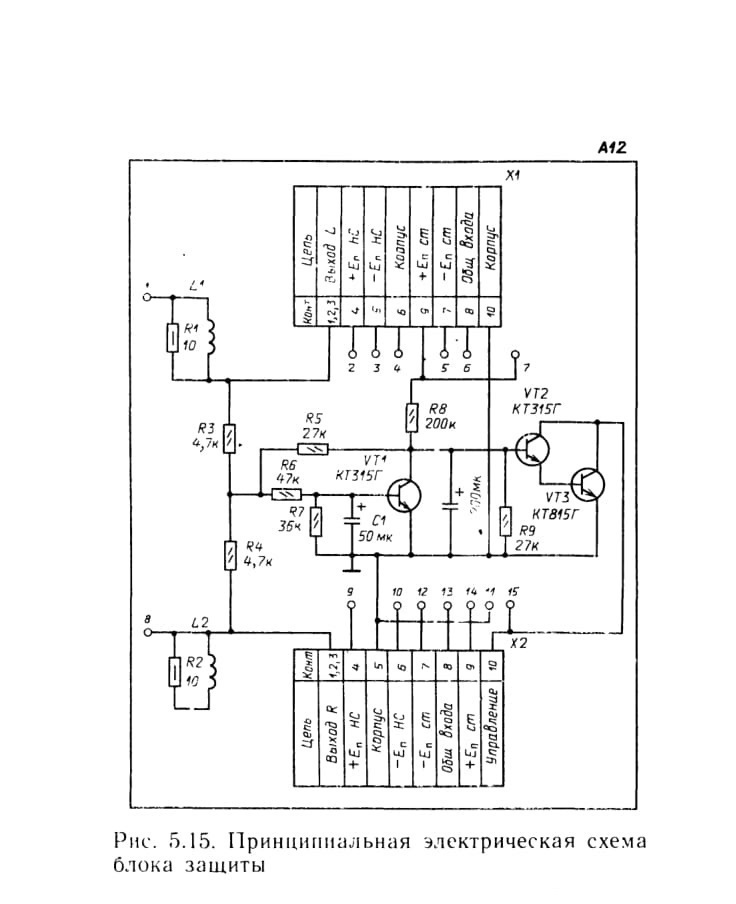

Рис. 5.15. Принципиальная электрическая схема блока защиты

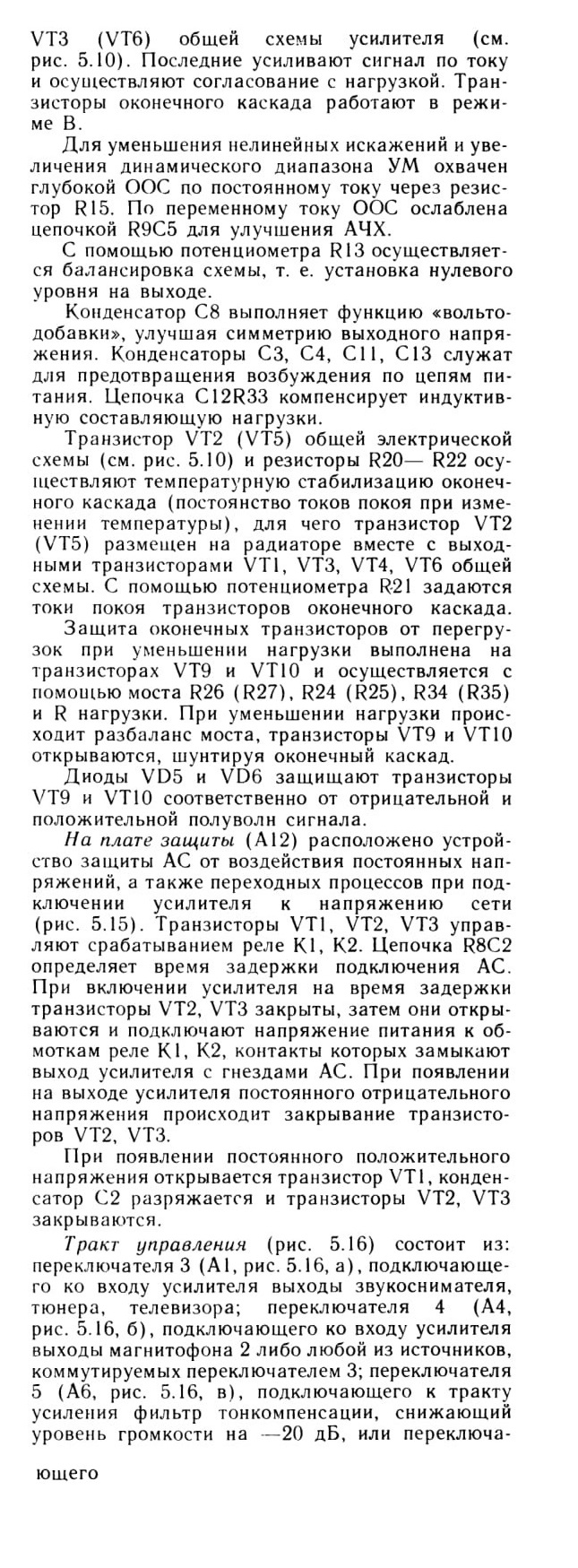

Все фильтры работают независимо один от другого и формируют АЧХ всего тракта УЗЧ. Активные фильтры выполнены по схемам истокового повторителя с частотно-зависимой цепью.

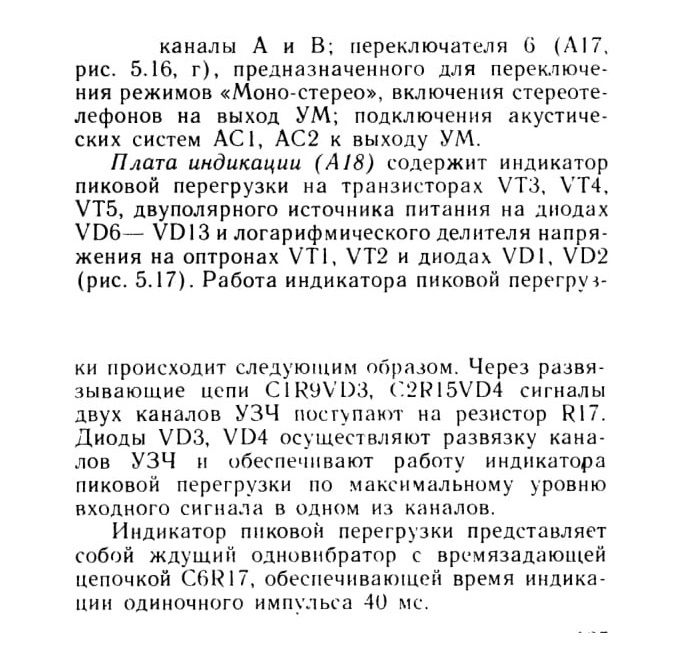

Диод VD5 обеспечивает развязку входных цепей от времязадающей цепи. Переменным резистором R17 можно регулировать уровень срабатывания индикатора. На транзисторе VT5 выполнено устройство опорного уровня, что обеспечивает устойчивость схемы.

Источник двуполярного питания состоит из двух мостовых выпрямителей на диодах VD6— VDI3 и фильтрующих конденсаторов С5, С7.

Логарифмический делитель работает следующим образом. Входной сигнал через резисторы R5, R6 питает лампочку оптрона VT1, VT2, и в зависимости от яркости лампочки благодаря делителю R10, R11 оптроны VT1, VT2 изменяют коэффициент передачи, а следовательно, осуществляется аппроксимация входного сигнала по логарифмическому закону. Стабилитроны VD1, VD2 обеспечивают сдвиг уровня срабатывания делителя.

Резисторы R1—R4 являются делителями сигнала для его подачи на стереотелефоны и обеспечения согласования с усилителем мощности. С помощью переменных резисторов R7 и R8 осуществляется управление работой индикаторов уровней мощности каналов.

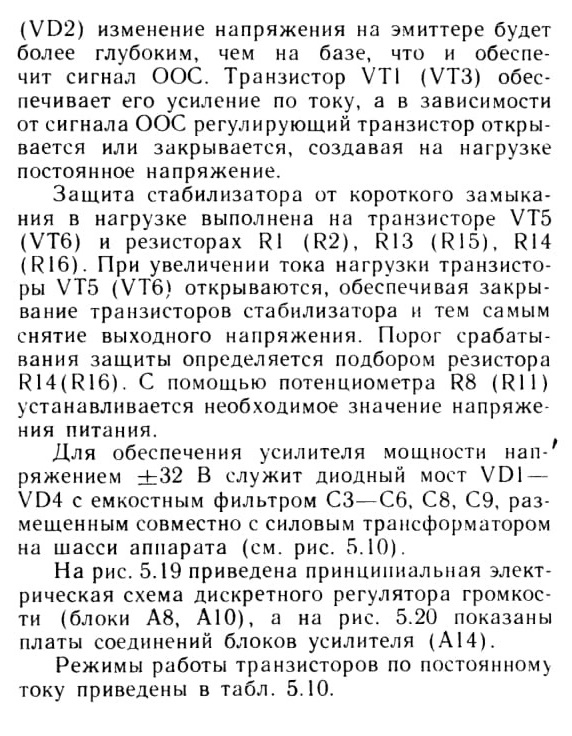

Конструкция. Узлы, блоки и печатные платы усилителя «Ласпи-005-стерео», которые размещены и закреплены на металлическом шасси: силовой трансформатор, конденсатор фильтра блока питания, реле защиты, плата выпрямителя, кронштейны с платами питания и корректирующего усилителя, радиатор с выходными транзисторами, платой защиты и платами усилителей мощности левого и правого каналов, плата соединений усилителя. На плату соединений через соединители СНП установлены блоки, выполненные на печатных платах с габаритными размерами 120X60 мм: две платы операционных усилителей; две платы фильтров пятиполосного регулятора тембра.

На передней панели усилителя закреплены переменные резисторы регулировки стереобазы, баланса, громкости, пятиполосного регулятора тембра, кнопка включения сети, индикатор перегрузки, гнезда для подключения двух пар головных стереотелефонов и магнитофона.

На задней панели усилителя размещены гнезда для подключения источников звуковых программ, магнитофона, двух пар АС, переключатель напряжения сети с предохранителями.

Моточные данные силового трансформатора и катушек индуктивности приведены в табл. 5.11.

Разборка и сборка усилителя. Для доступа к узлам и блокам усилителя необходимо открутить со стороны задней панели усилителя два винта и снять верхнюю крышку. Для доступа к крепежным винтам шасси снять дно усилителя, отвернув винты, крепящие амортизаторы.

Для ремонта пятиполосного регулятора тембра, резисторов, стереобазы и стереобаланса необходимо снять ручки с движков потенциометров и открутить четыре винта, крепящие планку потенциометра к передней панели, и два винта, крепящие плату с резисторами к планке.

Для ремонта платы потенциометра громкости необходимо открутить четыре винта, крепящие блок корректирующего усилителя к шасси, и, сдвинув блок, открутить три винта, крепящие резисторы с внешней стороны панели, снять ручку с оси и извлечь потенциометр громкости, предварительно отпаяв подходящие провода.

Для ремонта усилителей мощности и платы защиты необходимо открутить четыре винта, крепящие радиатор к шасси, и снять его вместе с платами.

Сборку узлов и усилителя производят в обратной последовательности.

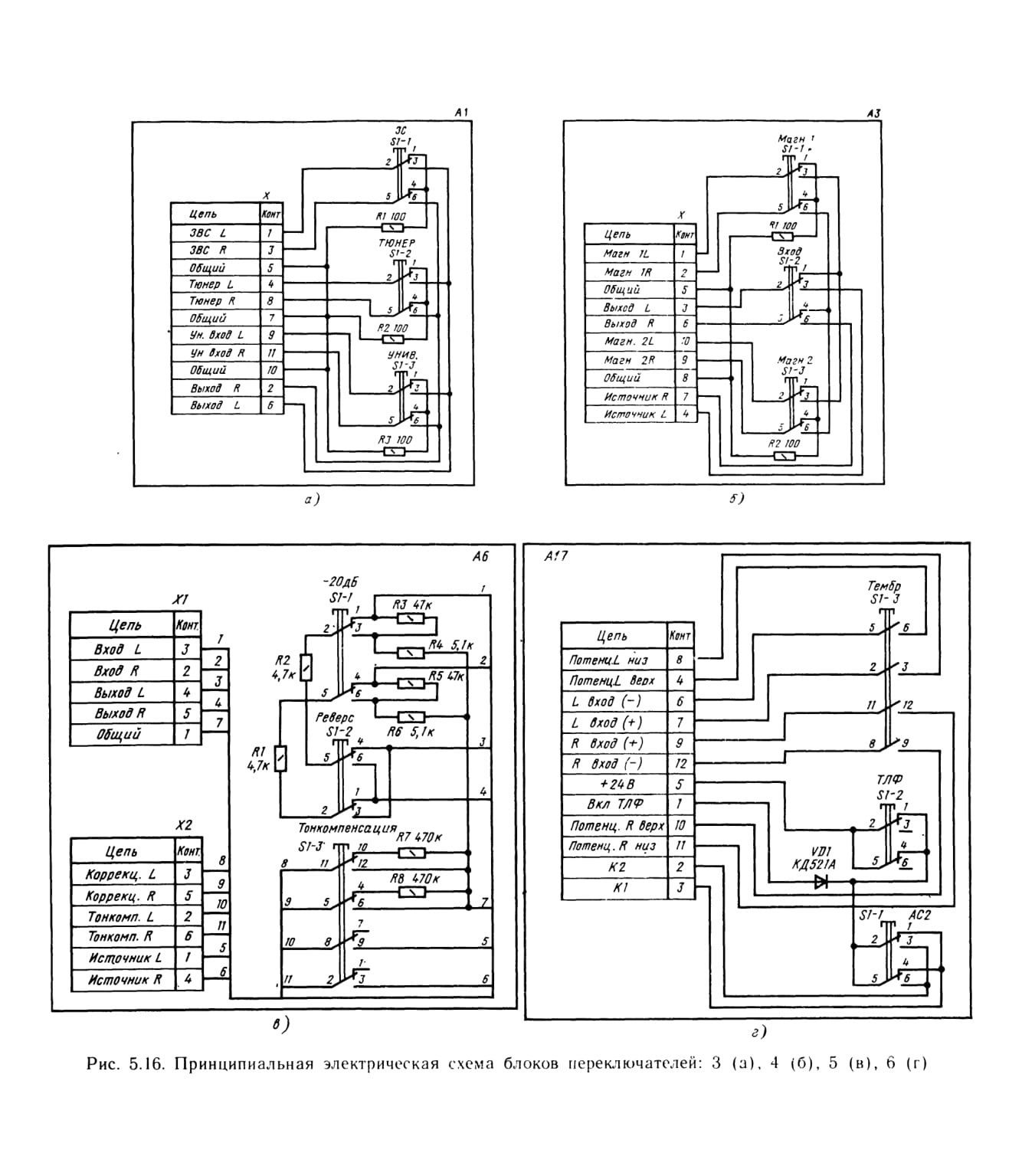

Рис. 5.16. Принципиальная электрическая схема блоков переключателей: 3 (а), 4 (б), 5 (в), 6 (г)

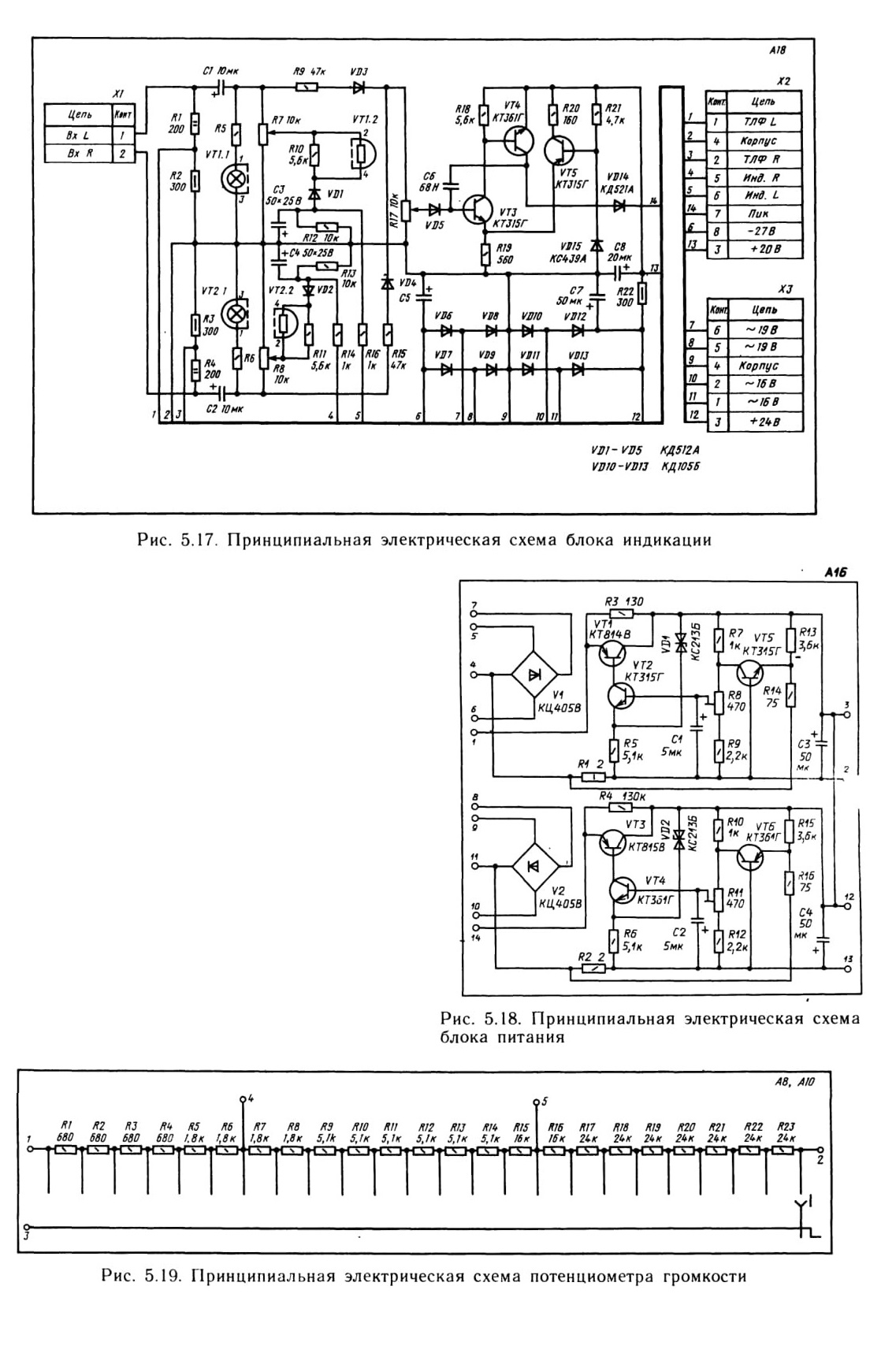

Рис. 5.17. Принципиальная электрическая схема блока индикации

Рис. 5.18. Принципиальная электрическая схема блока питания

Рис. 5.19. Принципиальная электрическая схема потенциометра громкости

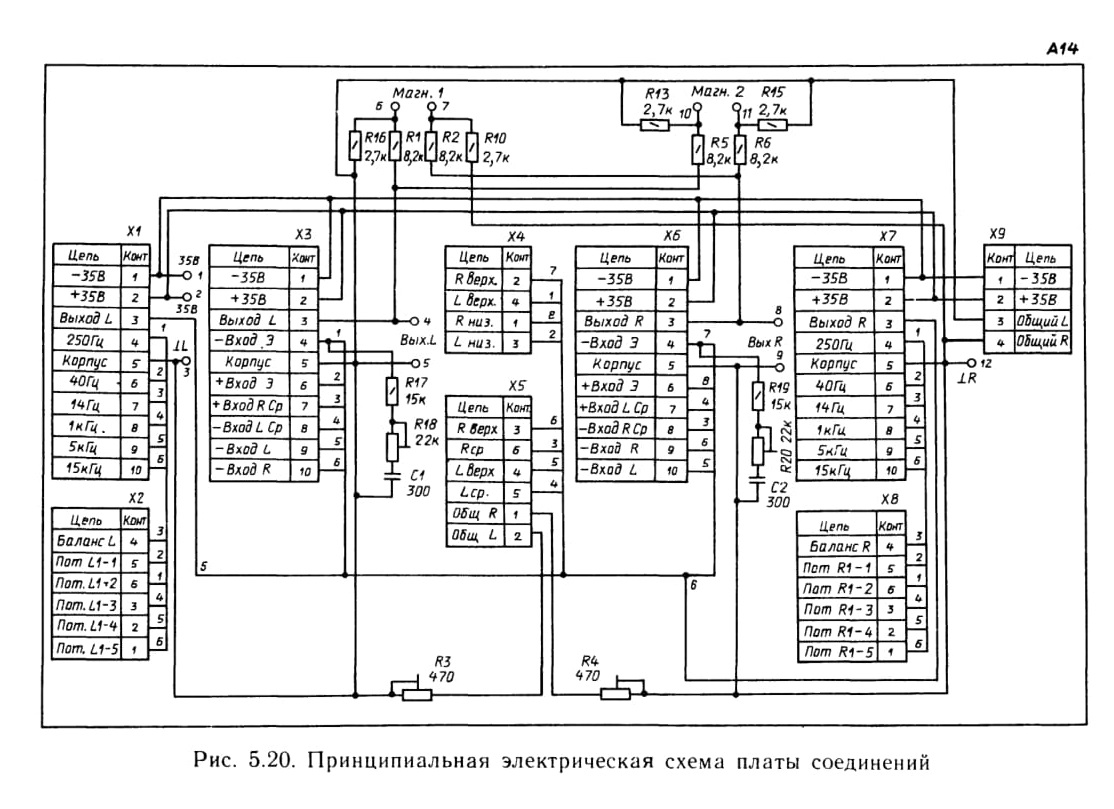

Рис. 5.20. Принципиальная электрическая схема платы соединений

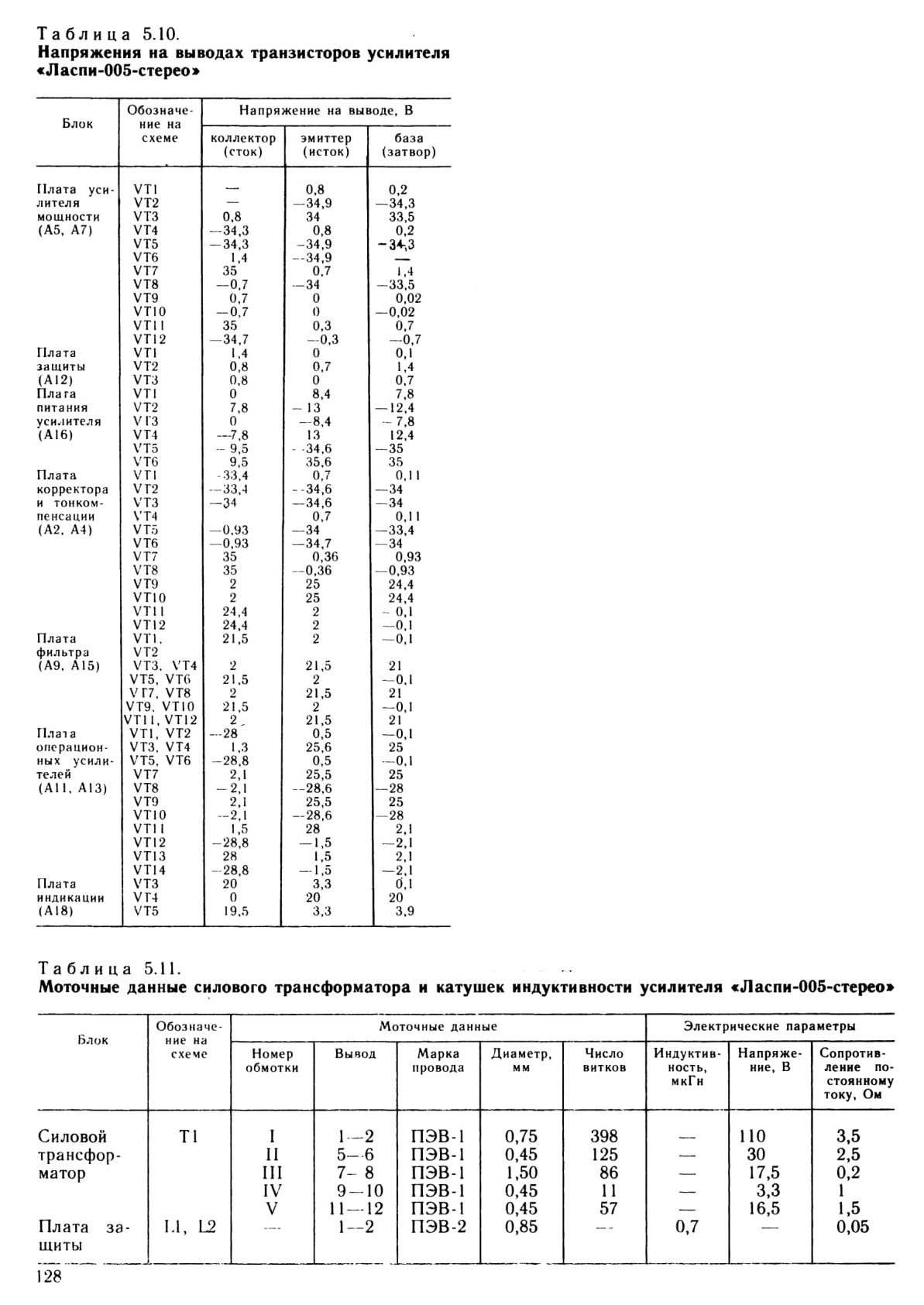

Таблица 5.10. Напряжения на выводах транзисторов усилителя «Ласпи-005-стерео»

Таблица 5.11. Моточные данные силового трансформатора и катушек индуктивности усилителя «Ласпи-005-стерео»
