«Барк-001 -стерео»— стереофонический усилитель высшей группы сложности категории HI-FI, предназначен для коммутации, усиления и регулирования низкочастотных сигналов от магнитного звукоснимателя, магнитофона, тюнера и других источников сигнала.

Усилитель имеет следующие потребительские (эксплуатационные) удобства: селектор входов, коммутирующий входы усилителя для работы от различных источников программ; переключатель режимов; дискретный регулятор громкости с отключаемой тонкомпенсацией низких частот; дискретные регуляторы тембра низких и высоких частот; регулятор баланса; селектор выходов, коммутирующий усилитель для работы на акустические системы и головные телефоны; переключатели фильтров ограничения частот ниже 20 и выше 15 000 Гц; переключатель контроля записи на магнитофоне.

Коммутационные возможности усилителя позволяют подключить все источники программ одновременно. В дальнейшем необходимый источник включают в работу селектором входов и кнопкой контроля записи.

На задней стенке усилителя установлены: две розетки корректирующих входов для одновременного подключения двух магнитных звукоснимателей; две розетки линейных входов для одновременного подключения тюнера и других источников сигнала; розетка линейного входа и выхода для подключения магнитофона на воспроизведение и на запись (по току); розетка линейного входа и выхода для подключения магнитофона на воспроизведение и на запись (по напряжению); четыре розетки выходов для подключения двух комплектов АС; розетка ответвления сети для
подключения аппаратуры, работающей в комплекте с усилителем (отключается выключателем сети усилителя).

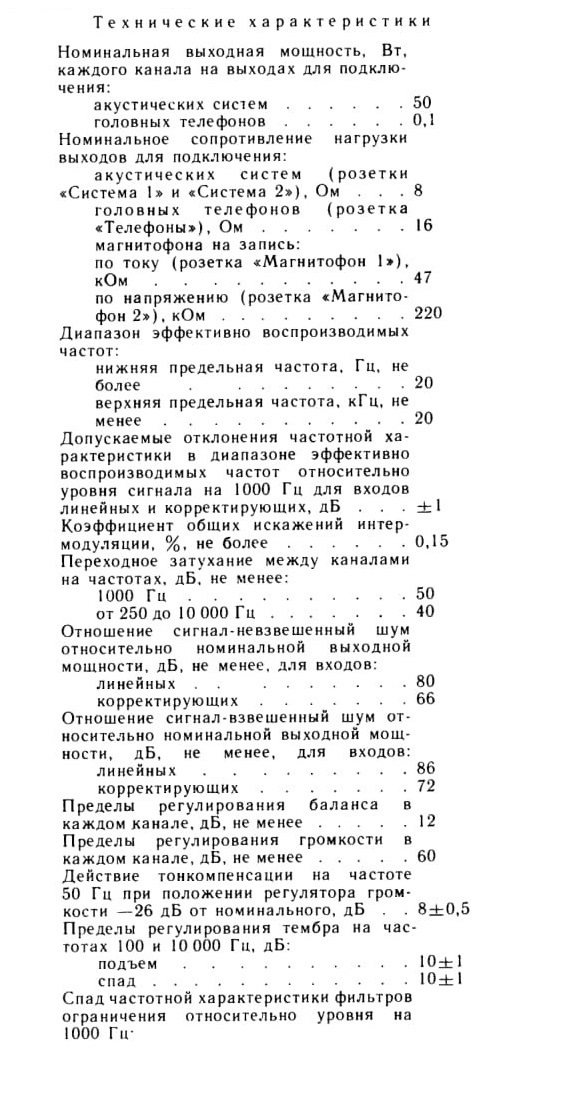

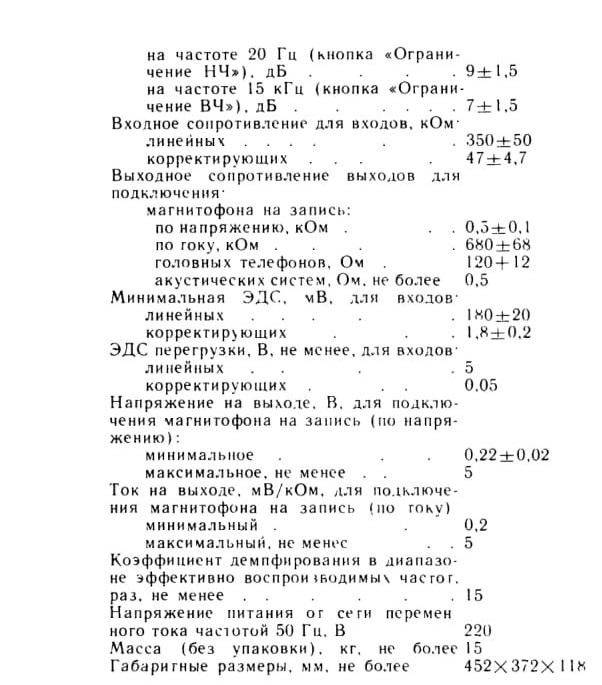

Технические характеристики

Принципиальная схема. Усилитель осуществляет амплитудно-частотную коррекцию электрических сигналов от магнитного звукоснимателя, коммутацию подключенных источников сигнала, их предварительное усиление, амплитудно-частотное регулирование и последующее усиление по мощности до уровня, необходимого для воспроизведения с помощью акустических систем.

Устройство состоит из двухканального усилителя, элементов управления и коммутации, устройства защиты АС и источника питания и содержит следующие функциональные блоки (рис. 5.4, 5.5): блок согласующего усилителя (УС), блок усилителя тембров (УТ), блок усилителя мощности (УМ), выходной каскад (ВК), реле блокировочное (РБ), выпрямители (ВС и ВМ). Схема соединений блоков, узлов и розеток приведена на рис. 5.6.

Блок усилителя согласующего. Блок УС содержит розетки входов X1— Х6, переключатель входов S2, двухканальный предварительный усилитель УС, переключатель контроля записи на магнитофоне S1.

Согласующий усилитель каждого канала содержит двухкаскадный корректирующий усилитель и трехкаскадный буферный усилитель. Корректирующий усилитель предназначен для усиления и выравнивания частотной характеристики магнитного звукоснимателя. Он выполнен на транзисторах VT1, VT3, VT4, (VT2, VT5, VT6) с гальванической связью. Ток стока второго транзистора задается источником тока на транзисторе VT3 (VT6). Усилитель охвачен частотно-зависимой ООС со стока полевого транзистора VT4 (VT5) на эмиттер входного транзистора VT1 (VT2). Подстроечные резисторы R15 и R18 предназначены для установки режимов по постоянному току.

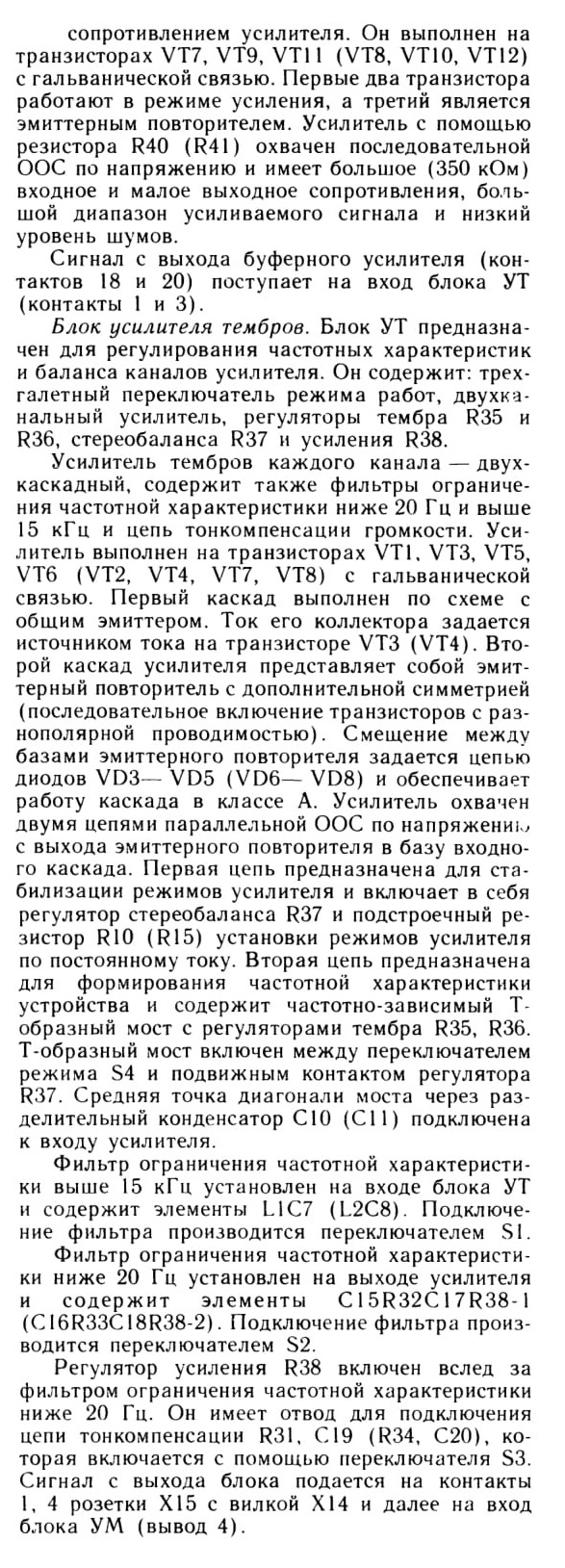

Буферный усилитель служит для согласования источников программ высокого уровня с входным

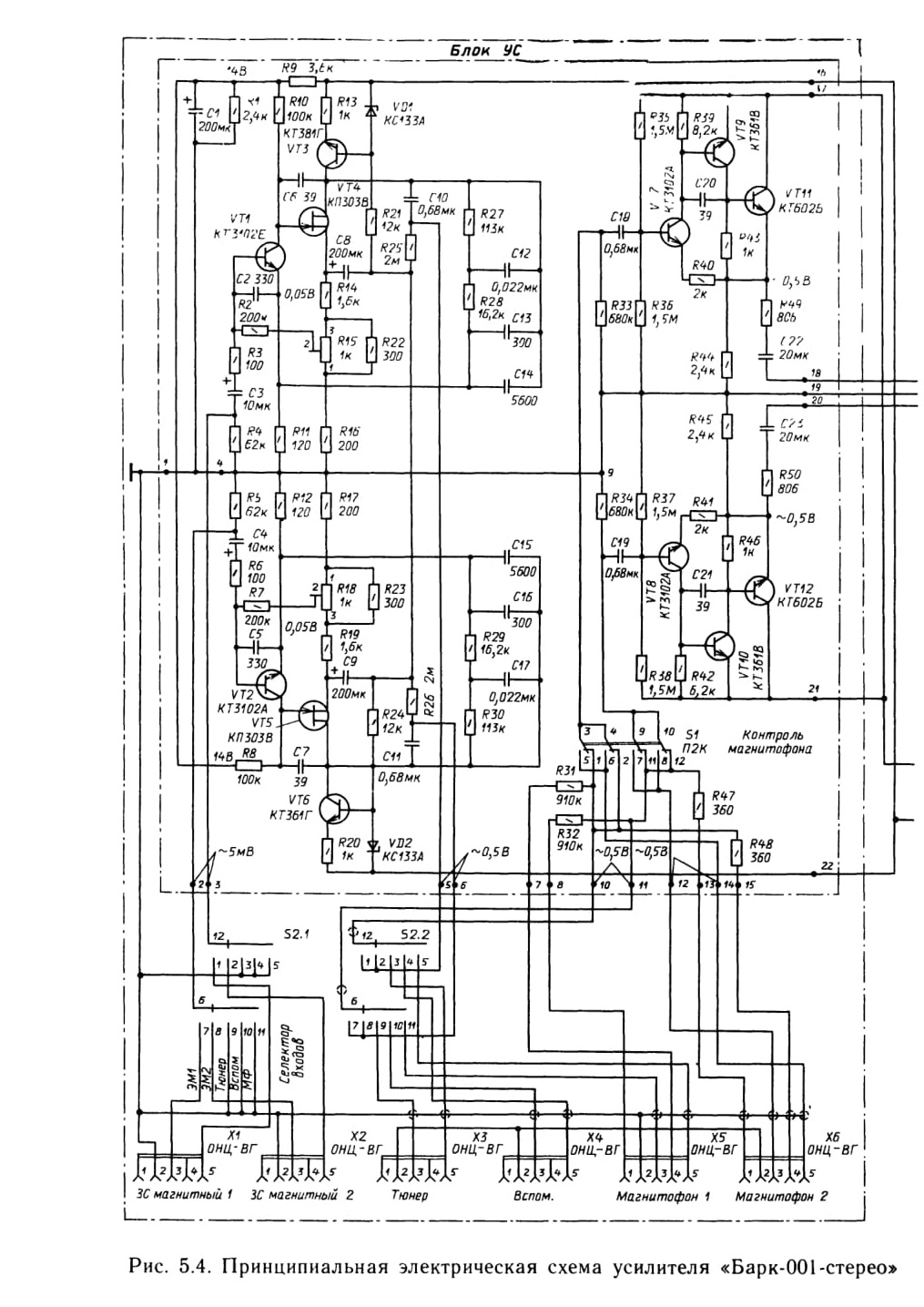

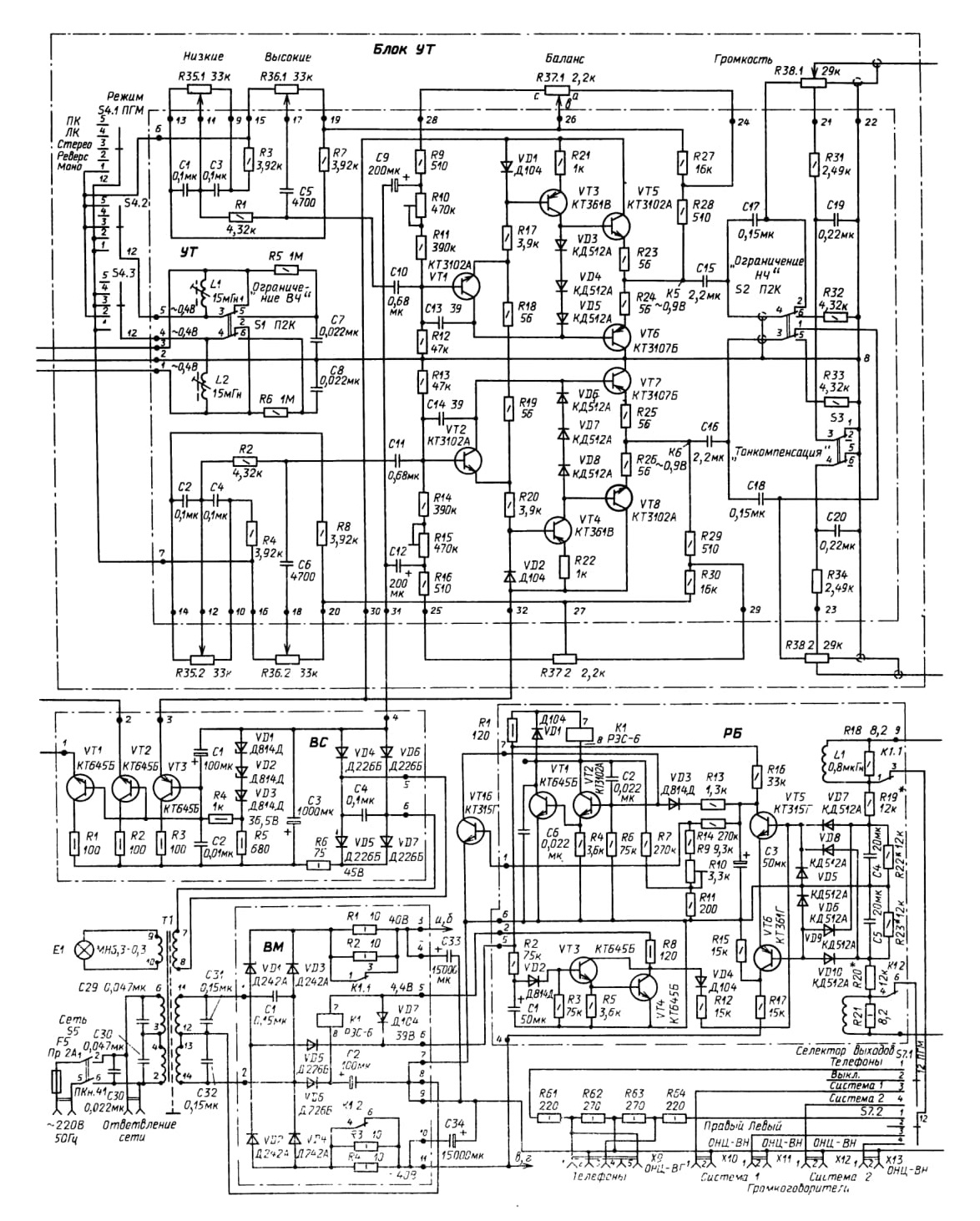

Рис. 5.4. Принципиальная электрическая схема усилителя «Барк-001-стерео»

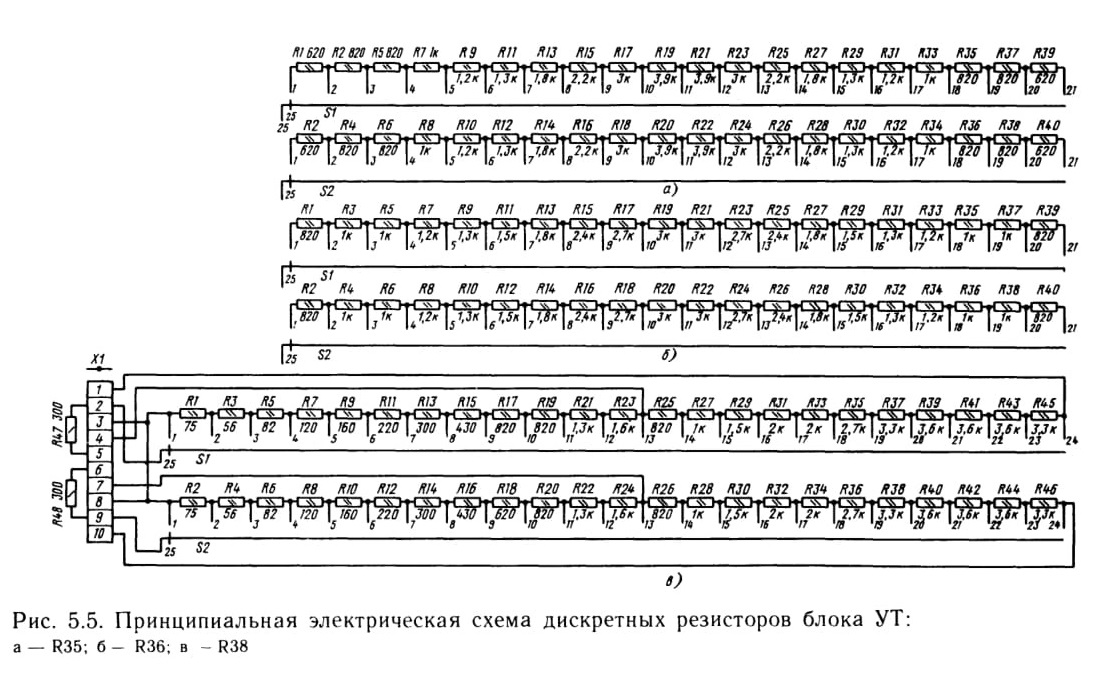

Рис. 5.5. Принципиальная электрическая схема дискретных резисторов блока УТ: а — R35; б - R36; в - R38

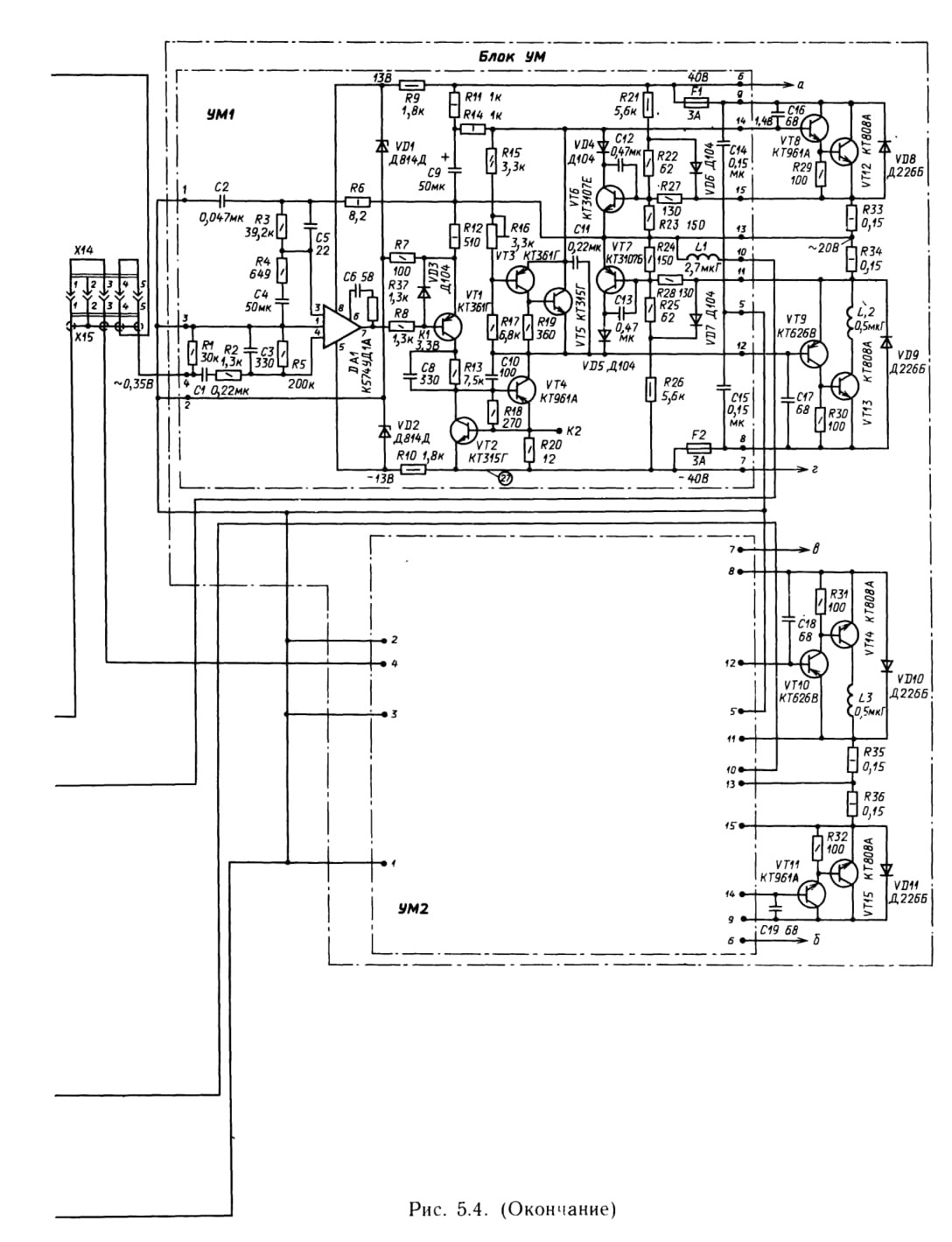

Блок усилителя мощности. Блок УМ содержит раздельные усилители правого (УМ1) и левого (УМ2) каналов, выходные транзисторы VT8, VT9, VT12, VT13 (УМ1) и VT10, VT11. VT14. VT15 (УМ2), конденсаторы С16, С17 (УМ1) и С18, С19 (УМ2), диоды VD9, VD8 (УМ 1) и VD10, VD11 (УМ2). Поскольку схемы блоков УМ1 и УМ2 идентичны, ниже рассматривается только схема блока УМ1.

Структурно блок УМ1 представляет собой четырехкаскадный усилитель, имеющий одну внутреннюю петлю ООС (делитель R12, R7) и петлю общей последовательной ООС (делитель R3, R4, С4).

Блок УМ1 содержит следующие каскады: предварительного усиления по напряжению (на микросхеме DA1 с дифференциальным входом); согласующий (на транзисторе VT1); драйверный (на транзисторе VT4 по схеме с ОЭ); двухтактный (на транзисторах VT8, VT9, VT12, VT13), усиливающий по мощности сигнал драйверного каскада.

На входе усилителя установлены разделительный конденсатор С1, высокочастотный фильтр R2C3 и резисторы R1, R5, обеспечивающие входное сопротивление блока УМ1.

Устойчивость усилителя при работе на различные нагрузки (холостой ход, нагрузку 8 Ом) обеспечивают цепи коррекции, включающие элементы С5, С6, R6, R37, С8, С10, C16, С17, LI.

Защита от аварийных ситуаций выполнена соответственно по каскадам: в первом от перегрузок— R8; во втором от перегрузок — VD3, RI3, С8; в третьем от перегрузок и коротких замыканий на выходе — VT2, R20; в четвертом от перегрузок и коротких замыканий на выходе — R21— R30, С12, С13, VD4— VD7, VT6, VT7 и от индуктивных нагрузок — VD8, VD9.

Цепь вольтодобавки R9R11C9 задает ток и служит динамической нагрузкой драйверного каскада. В коллекторную цепь транзистора VT4 включена температурно-зависимая цепь смещения оконечного каскада усилителя на транзисторе VT3, которая совместно с элементами R15— R17, R19, VT5 представляет собой регулируемый источник опорного напряжения.

Источником питания блока УМ1 служит двуполярный источник, обеспечивающий нулевой потенциал в средней точке оконечного каскада и возможность гальванической связи выхода с нагрузкой (без переходного конденсатора). В цепях питания оконечной ступени установлены плавкие предохранители F1, F2 и введены фильтрующие высокочастотные конденсаторы С14, С15

Источником питания входного каскада служит параметрический стабилизатор параллельного типа на стабилитронах VD1, VD2 и резисторах R9, R10.

В усилителе предусмотрена регулировка -покоя с помощью резистора R16.

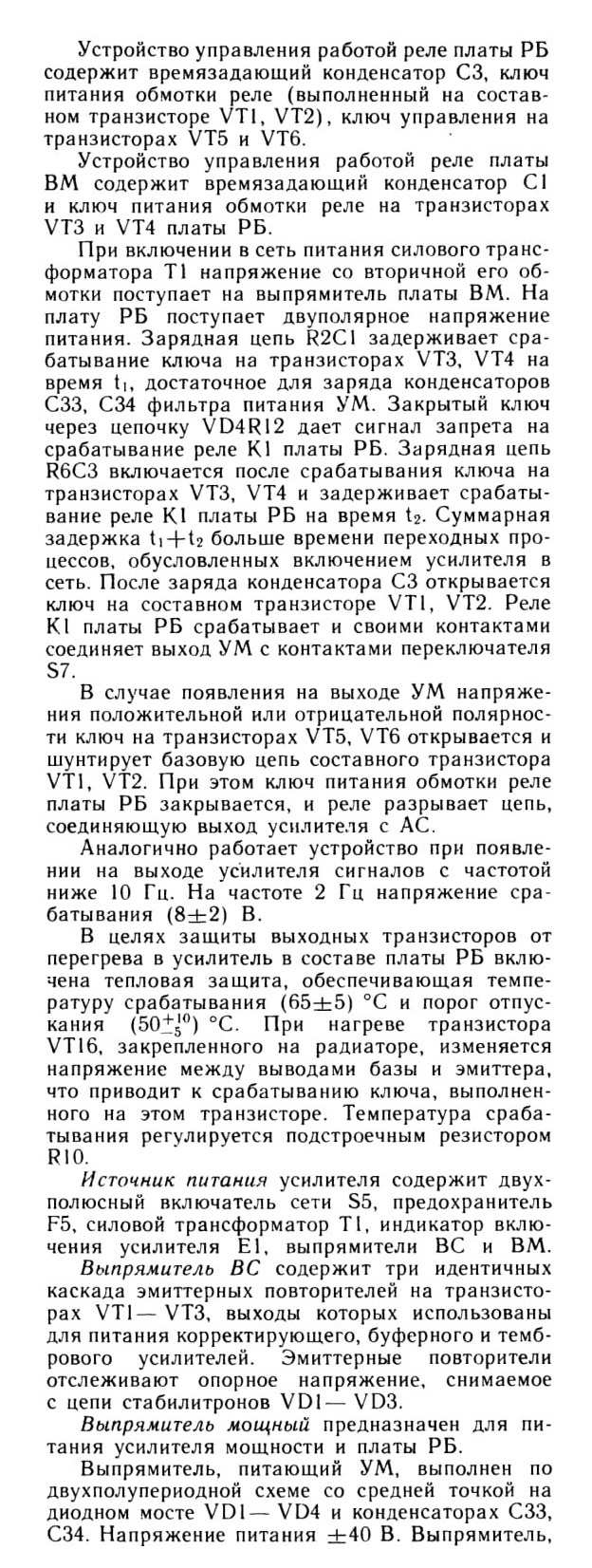

Реле блокировочное задерживает включение реле К1 платы ВМ на 2...5 с блокировкой на это время реле К1 платы РБ, которое включается через 1...4 с.

Реле К1 платы РБ подключает нагрузку к усилителям мощности, реле К1 платы ВМ шунтирует своими контактами резисторы-ограничители зарядного тока фильтрующих емкостей БП.

Одновременно РБ отключает нагрузку УМ при появлении на выходе любого из них постоянного напряжения более +-4,5 В или сигнала инфранизкой частоты большой амплитуды. При перегреве радиатора (выше 70 °С) АС отключаются. В этих случаях отключается только реле К1 платы РБ — контакты реле К1 платы ВМ остаются замкнутыми.

питающий плату РБ, выполнен на диодах VD5, VD6 и конденсаторе С2. Напряжение питания 40 В. Напряжение питания отрицательной полярности подается на плату РБ с конденсатора С34.

Для ограничения зарядного тока конденсаторов С33, С34 (в момент включения усилителя в сеть) в зарядную цепь включены резисторы R1-R4.

Режимы работы транзисторов и микросхемы по постоянному току приведены в табл. 5.4 и 5.5.

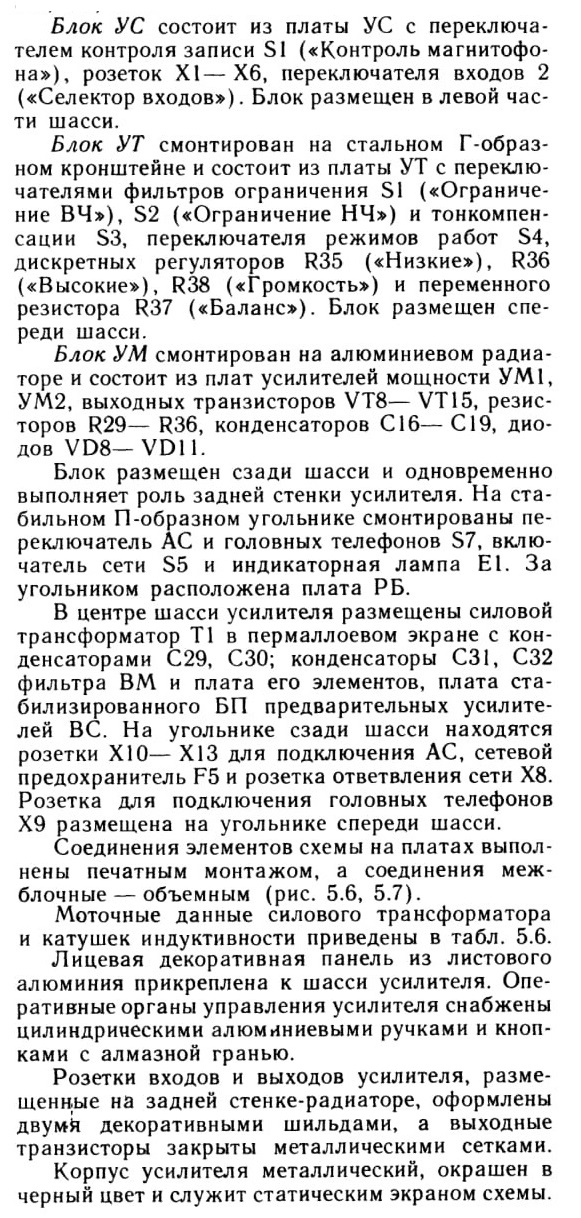

Конструкция. Усилитель «Барк-001-стерео» представляет собой единый прибор, конструктивной базой которого является штампованное металлическое шасси, одновременно служащее нижней стенкой изделия. Элементы усилителя размещены в трех съемных функциональных блоках — УС, УТ, УМ.

На металлический корпус надет декоративный деревянный корпус.

Разборка и сборка усилителя. Для доступа к радиоэлементам и монтажу усилителя необходимо отвинтить снизу винты крепления и, поднимая вверх, снять деревянный корпус-крышку, затем отвинтить боковые винты и, поднимая вверх, снять металлический корпус-крышку.

Для отделения лицевой панели от корпуса отвинтить винты крепления и снять с осей ручки переключателей и регуляторов; отвинтить гайки на осях переключателей «Селектор входов» и «Селектор выходов», а также на осях регуляторов «Низкие» и «Громкость», затем снять лицевую панель.

Для снятия с шасси блоков следует отпаять на блоке присоединительные монтажные провода, повернуть блок на 90° и положить рядом с шасси.

Для съема печатной платы необходимо отпаять на плате присоединительные монтажные провода, отвинтить винты крепления платы к шасси и снять плату.

Для доступа к печатным проводникам плат УМ1 и УМ2 следует отвинтить винты крепления платы к шасси, повернуть плату на 90° в направлении присоединительных монтажных проводов и

зафиксировать ее в пазах опорных стоек радиатора выходных транзисторов.

Для замены предохранителей в платах УМ необходимо снять деревянный и металлический корпуса усилителя; затем отвинтить снизу винты крепления радиатора и снять его, при этом откроется доступ к платам УМ1, УМ2 и к установленным на них предохранителям; выявить перегоревший и заменить его.

Для доступа к розеткам входа усилителя необходимо отвинтить вверху угольника два винта и повернуть угольник на 60...70°.

Сборку усилителя производят в обратной последовательности.

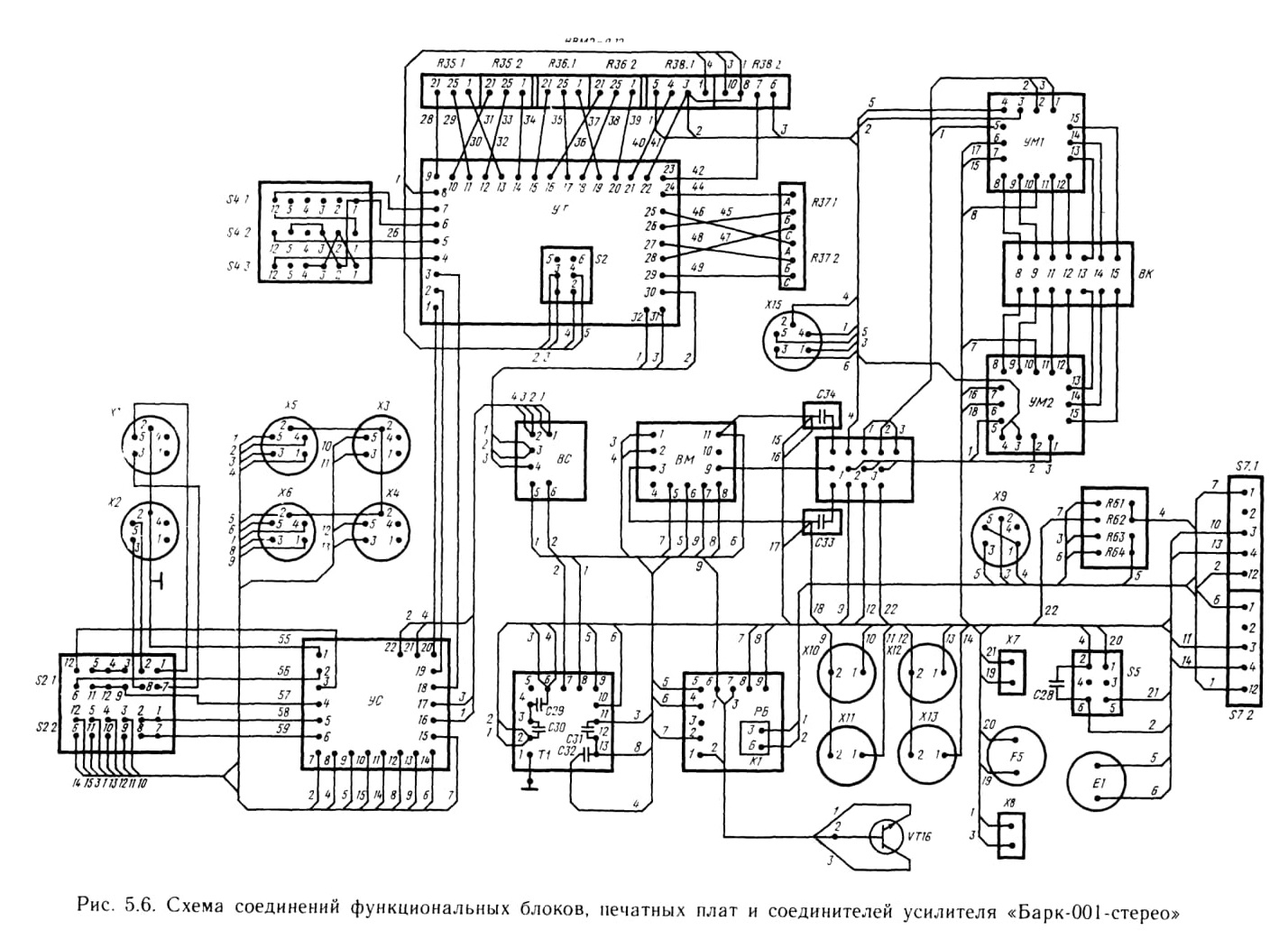

Рис. 5.6. Схема соединений функциональных блоков, печатных плат и соединителей усилителя «Барк-001-стерео»

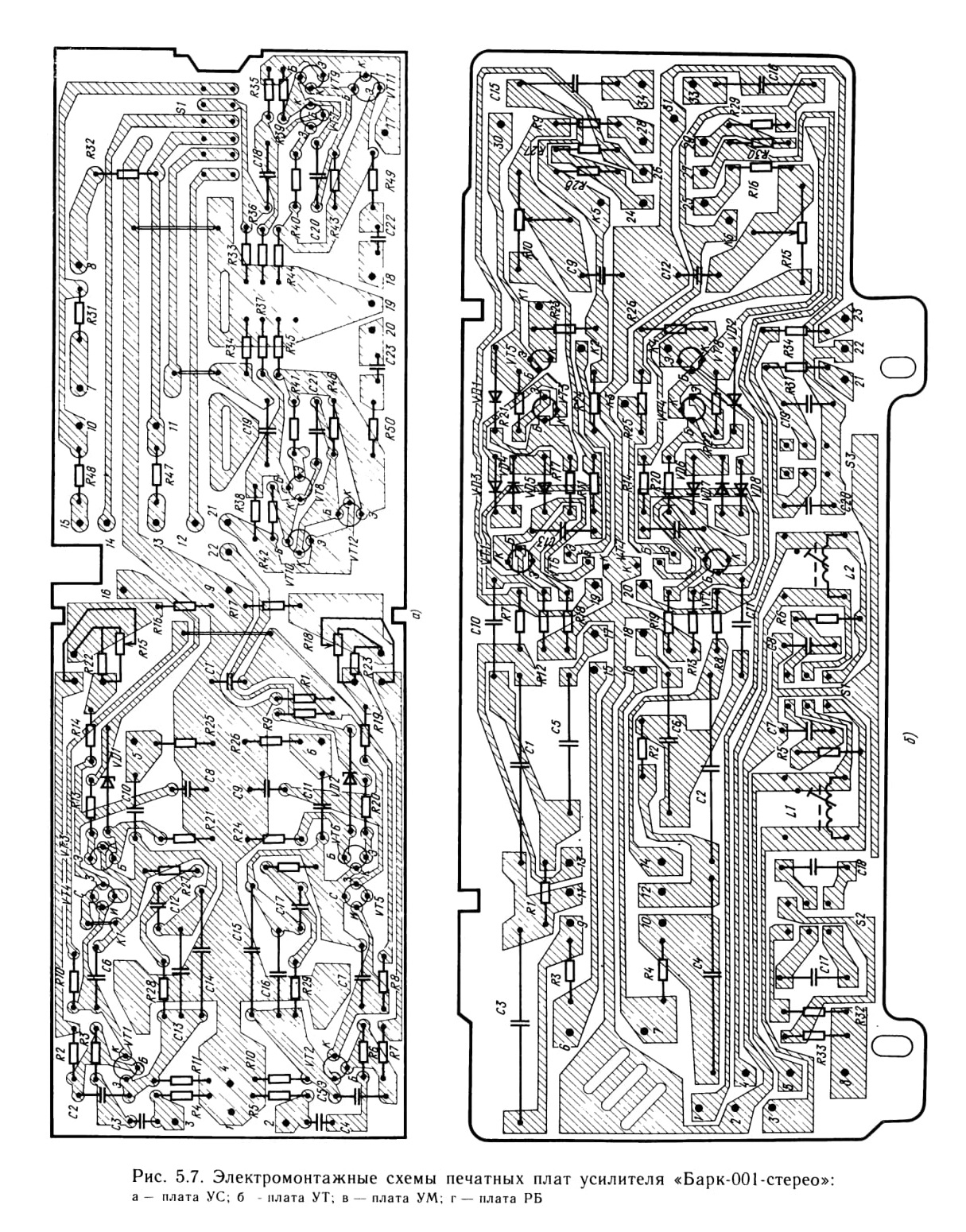

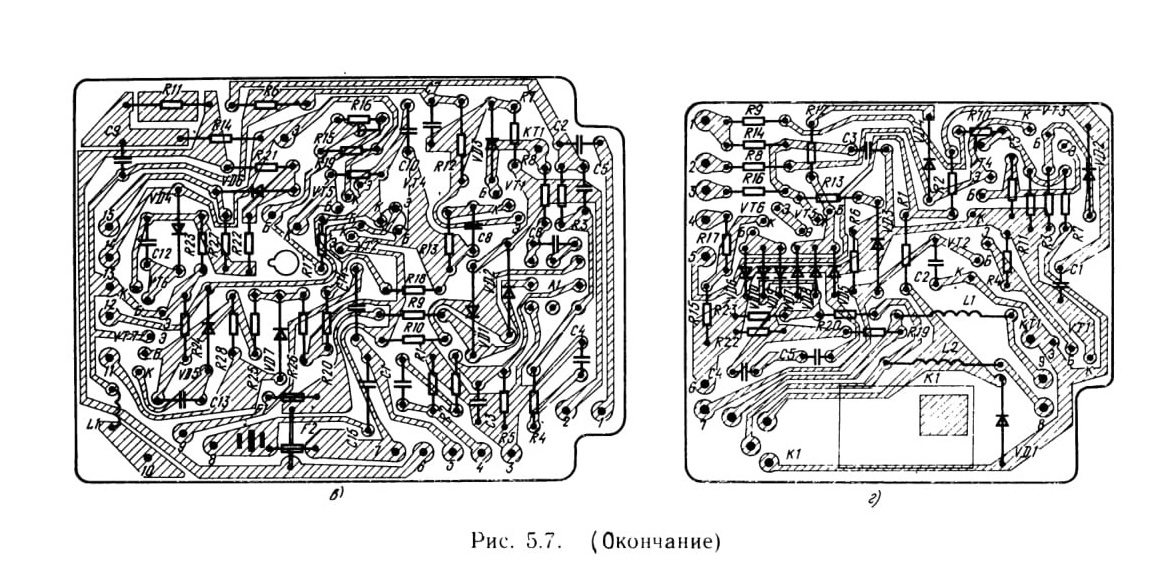

Рис. 5.7. Электромонтажные схемы печатных плат усилителя «Барк-001-стерео»:
а — плата УС; б - плата УТ; в — плата УМ; г — плата РБ

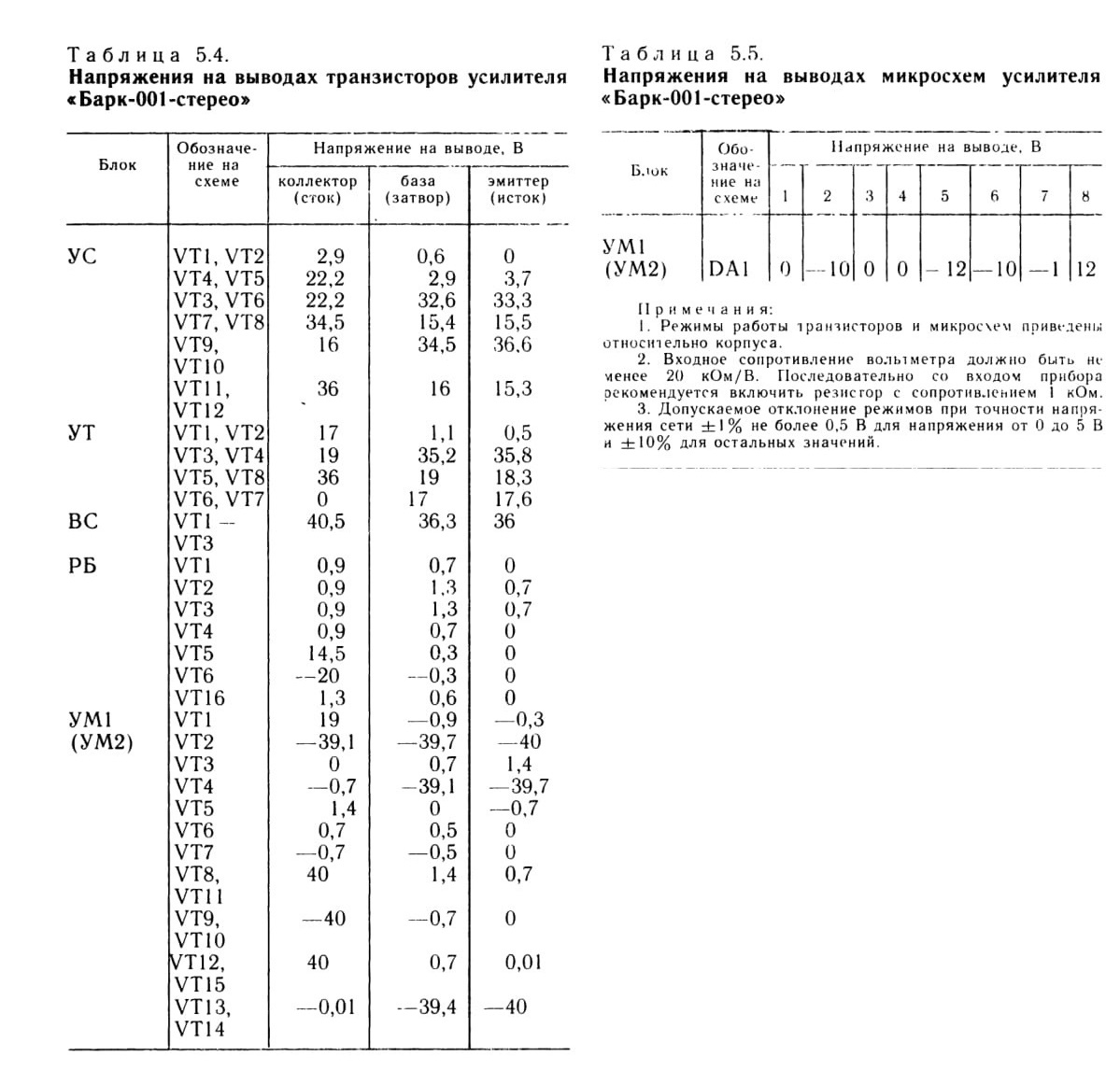

Таблица 5.4. Напряжения на выводах транзисторов усилителя « Барк-001 -стерео»

Таблица 5.5. Напряжения на выводах микросхем усилителя «Барк-001-стерео»

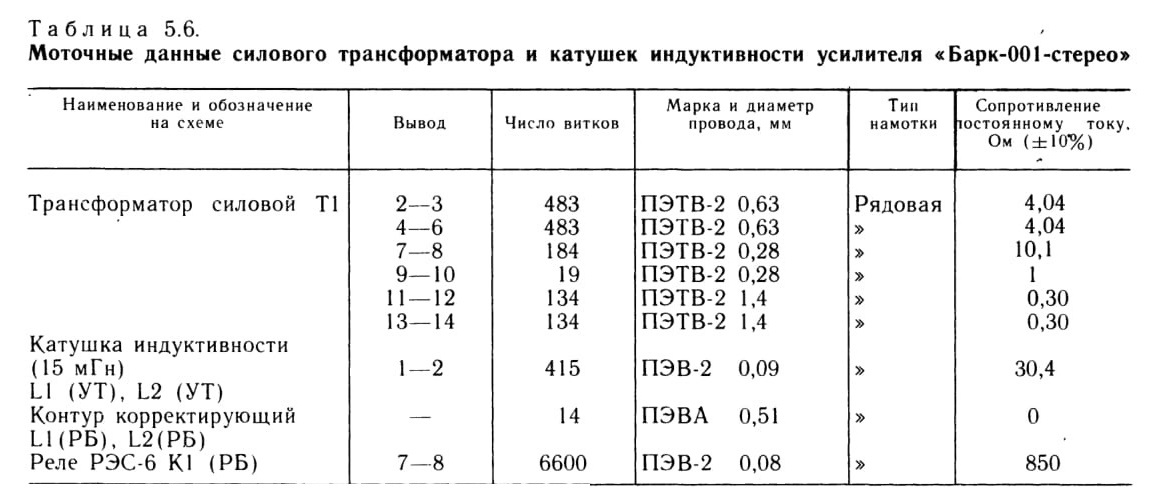

Таблица 5.6.

Моточные данные силового трансформатора и катушек индуктивности усилителя «Барк-001-стерео»
