«Корвет-004-стерео»— стационарный графический эквалайзер, предназначен для регулировки частотной характеристики источников сигнала, (магнитофона, электрофона, тюнера и др.) с целью достижения сбалансированного звукового воспроизведения.

Эквалайзер имеет следующие потребительские функции:

дискретные регуляторы частотной характеристики с фиксацией в среднем положении, осуществляющие регулировку уровня выходного напряжения в октавном ряду 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000; 16 000 Гц раздельно в левом и правом каналах;

кнопку «Обход» для переключения входных сигналов на выходные розетки;

пиковые индикаторы перегрузки выходного сигнала;

линейный вход для подключения предварительного усилителя или магнитофона на воспроизведение, тюнера и других источников сигнала;

выходы для подключения УМ, магнитофона на запись (по напряжению и току).

Розетка для подключения входа УМ скоммутирована таким образом, что при подключении полного усилителя, имеющего вспомогательный вход-выход, соединение с эквалайзером осуществляется четырехжильным кабелем. При этом коммутация источников программ выполняется селектором входов полного усилителя.

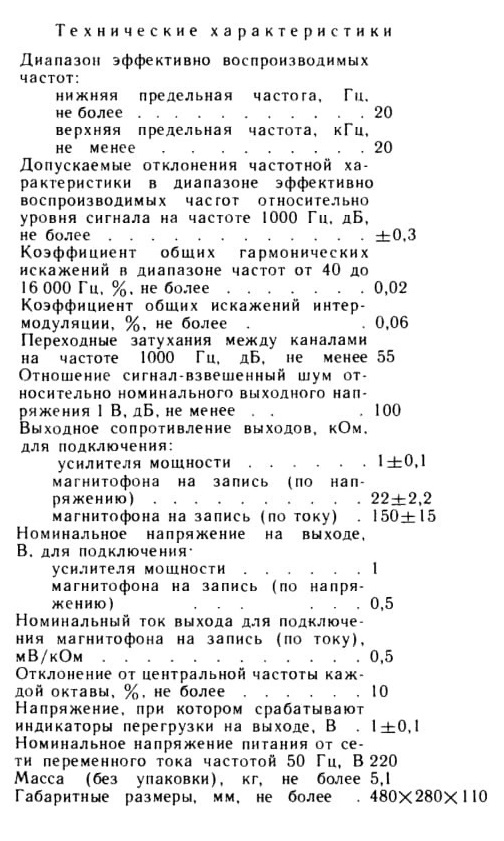

Технические характеристики

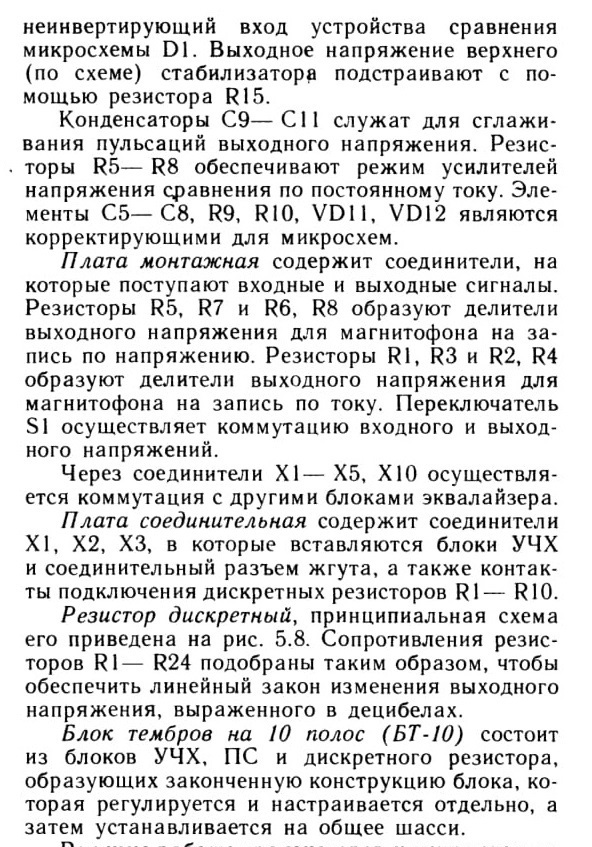

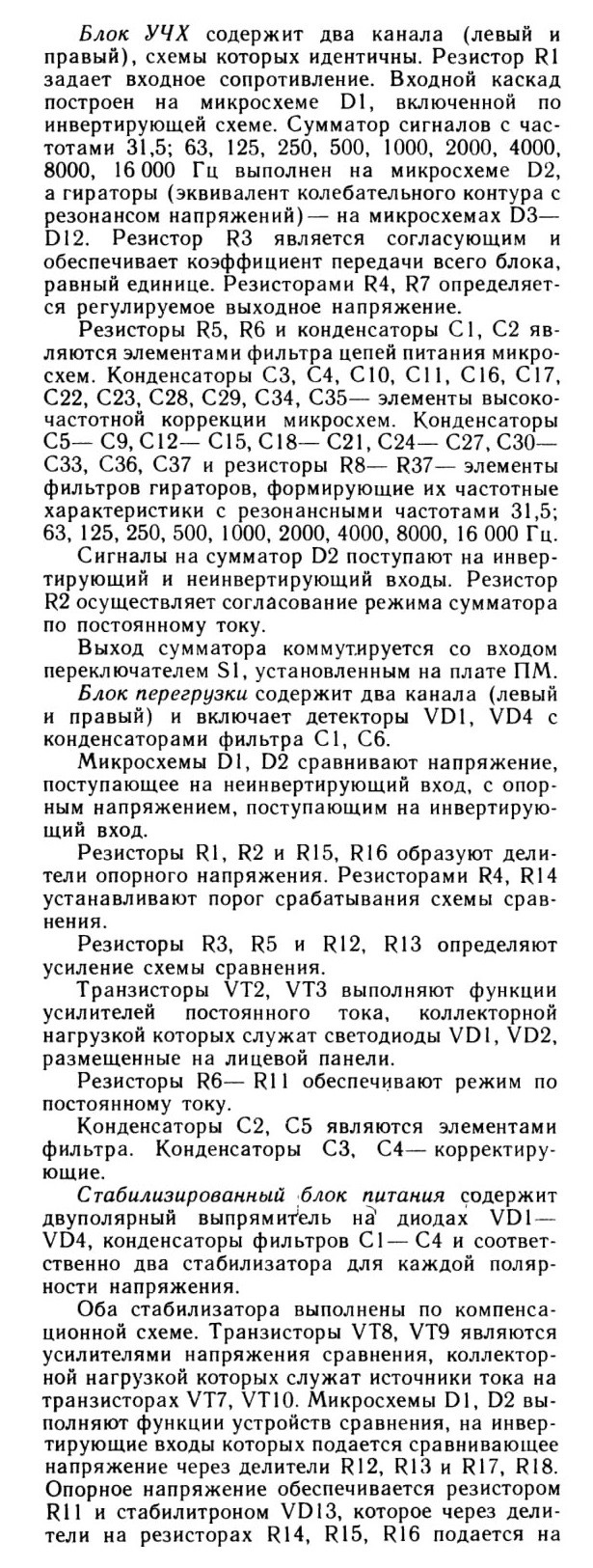

Принципиальная схема. Эквалайзер «Корвет-004-стерео» выполнен по функционально-блочному принципу. На общей принципиальной схеме (рис. 5.8) выделены конструктивно законченные функциональные блоки: блок управления частотной характеристикой (УЧХ), блок перегрузки (БП), стабилизированный блок питания (БПС), плата монтажная (ПМ), плата соединений (ПС). Кроме того, на схеме изображены регуляторы тембра, индикаторы перегрузок, соединители входные и выходные, элементы источника питания.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 5.7 и 5.8.

Конструкция. Конструктивной базой эквалайзера служит шасси. Корпус эквалайзера образуют прикрепленные к шасси задняя стенка и два конструктивно законченных блока тембров, к которым с помощью резьбовых втулок крепится лицевая панель, оформляющая эквалайзер спереди. Сверху эквалайзер закрыт стальным кожухом-экраном. Все основные органы управления и коммутации выведены на лицевую панель, а входные и выходные розетки, держатель плавкой вставки и сетевой шнур — на заднюю стенку.

Входные и выходные соединители, а также переключатели установлены непосредственно на печатных платах. Механическая связь осей переключателей с расположенными на лицевой панели ручками управления сделана через специальные тяги. Для удобства при ремонте и настройке плат (блоков) на них установлены соединители. Расположение блоков и плат на шасси показано на рис. 6.9.

Элементы источника питания заключены в дополнительный экран, устраняющий наводки. Силовой трансформатор выполнен на разрезном сердечнике.

Моточные данные силового трансформатора приведены в табл. 5.9.

Разборка и сборка эквалайзера. Для доступа к монтажу эквалайзера достаточно снять металлический кожух, отвинтив четыре винта, крепящих его к боковым стенкам шасси.

Для замены вышедших из строя элементов, расположенных на лицевой панели, следует снять панель с эквалайзера, выполнив следующие операции: снять ручки с дискретных резисторов, потянув их на себя; отвинтить изнутри шесть винтов, крепящих лицевую панель к шасси; вынуть соединители с проводами, идущими к индикаторам сети и перегрузки; осторожно потянув на себя и избегая при этом перекосов, которые могут заклинить ловители, снять лицевую панель.

Для снятия печатных плат, трансформатора и других элементов с шасси эквалайзера необходимо освободить их от соответствующего крепежа и соединительного монтажа.

Сборку демонтированного эквалайзера производя! в обратной последовательности.

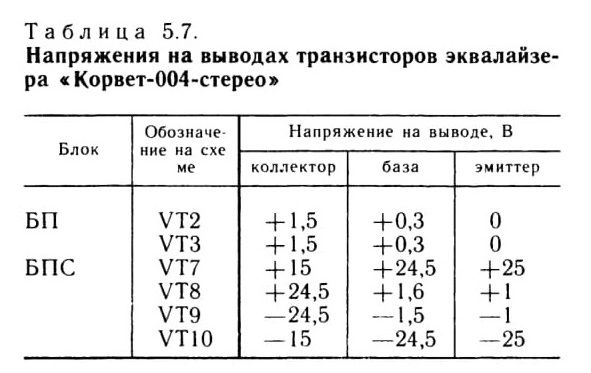

Таблица 5.7. Напряжения на выводах транзисторов эквалайзера « Корвет-004-стерео»

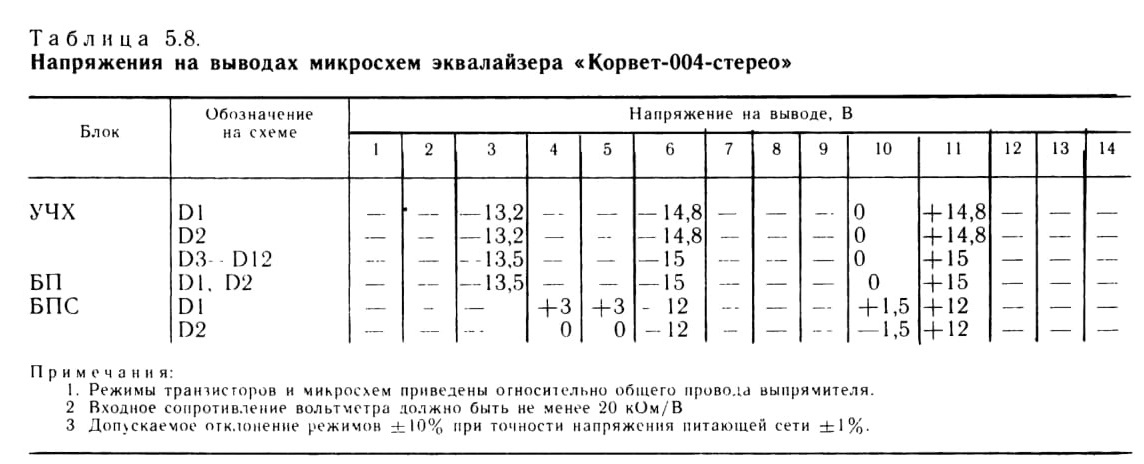

Таблица 5.8. Напряжения на выводах микросхем эквалайзера «Корвет-004-стерео»

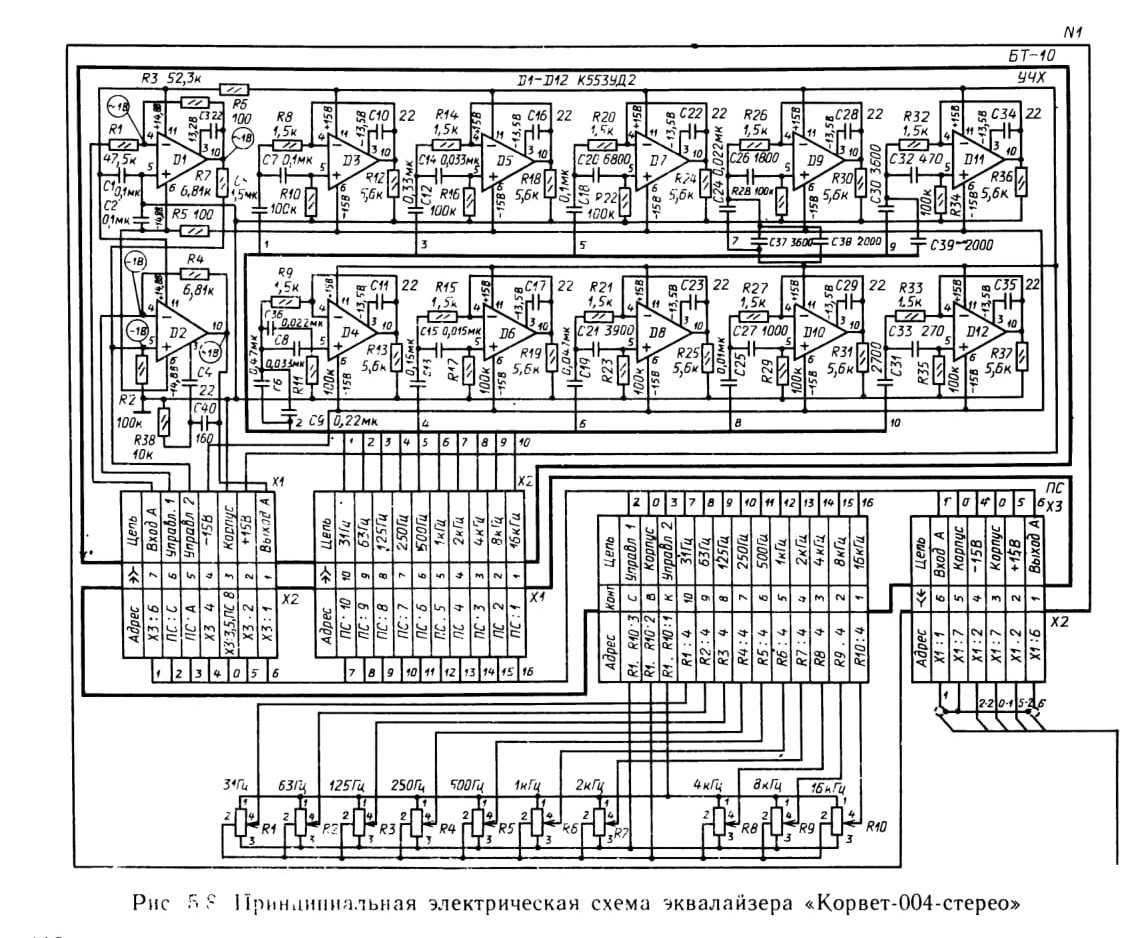

Рис 5.18 Принципиальная электрическая схема эквалайзера «Корвет-004-стерео»

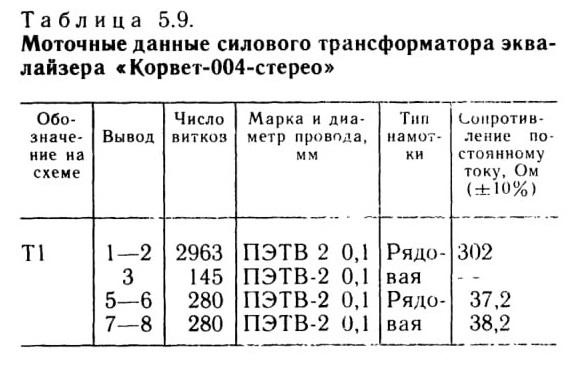

Таблица 5.9. Моточные данные силового трансформатора эквалайзера «Корвет-004-стерео»

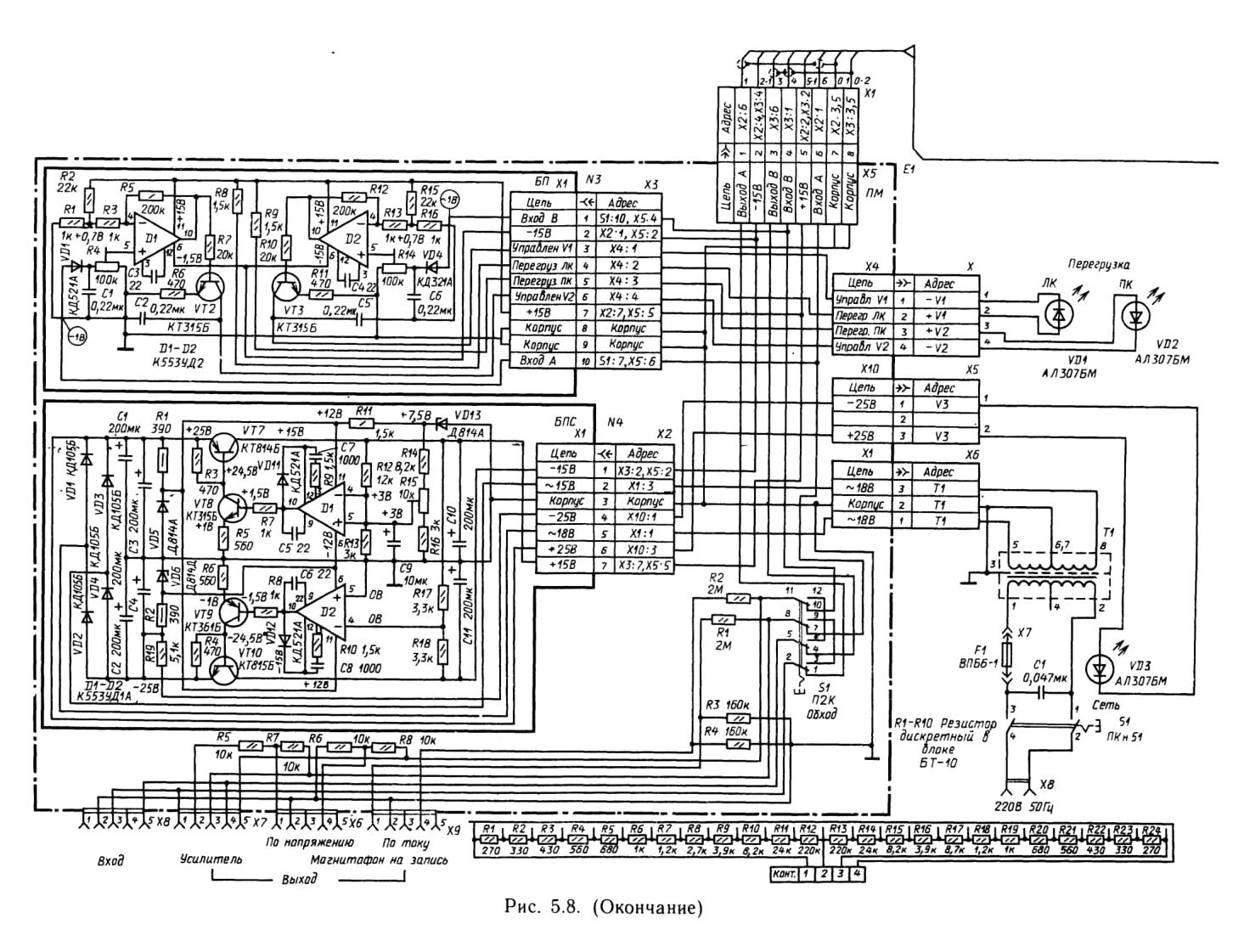

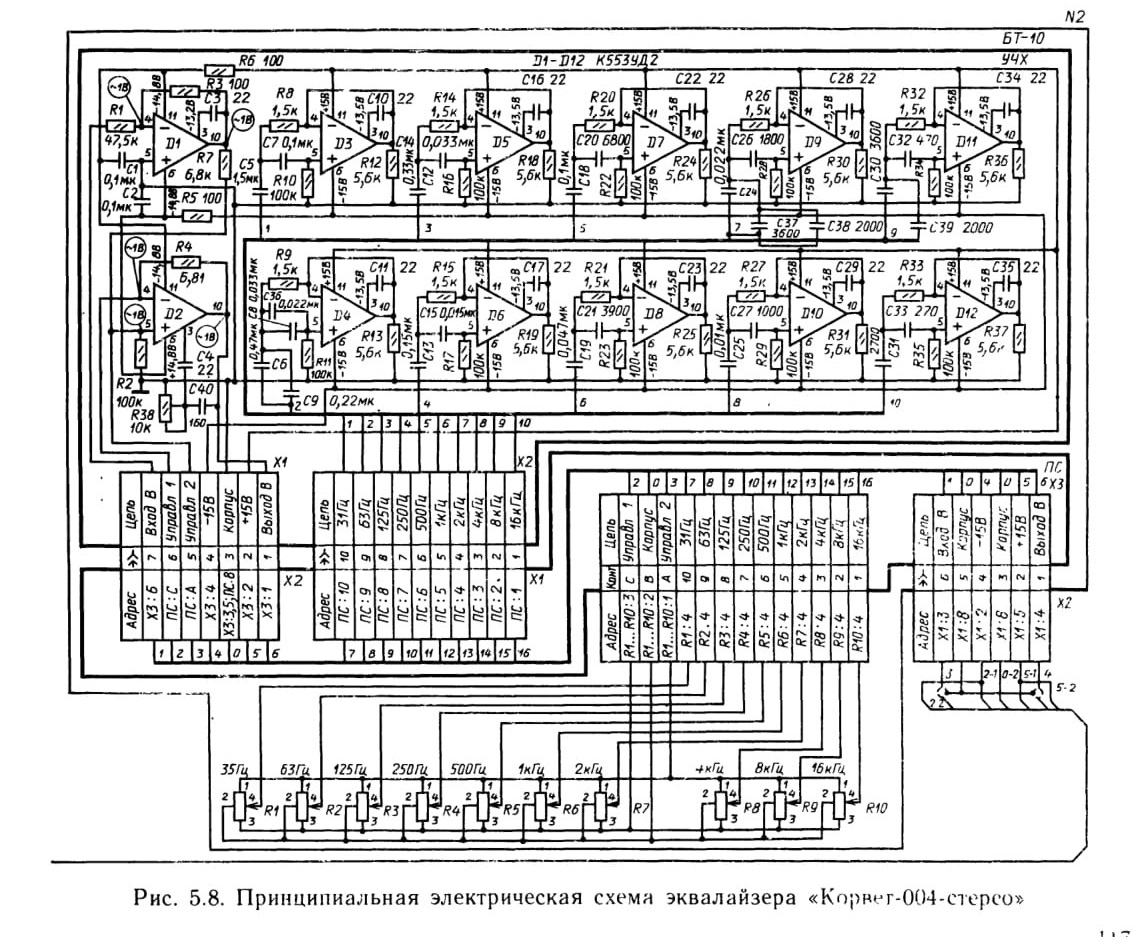

Рис. 5.8. Принципиальная электрическая схема эквалайзера «Корвег-00)4-стерео»
