Электрофон «Вега-109-стерео»: конструкция, сборка и разборка (1984 год)

Раздел 3 ЭЛЕКТРОФОНЫ

Электрофон «Вега-109-стерео»: конструкция, сборка и разборка (1984 год)

«Вега-109-стерео» — стационарный стереофонический электрофон первой группы сложности, предназначен для электроакустического воспроизведения механической звукозаписи с грампластинок всех форматов при частотах вращения диска 331/3 и 45 об/мин.

С электрофона можно производить запись на магнитофон со стерео- и монофонических грампластинок, а также использовать как усилитель с АС для прослушивания с приемника или тюнера стерео- и монофонических передач, воспроизведения магнитной записи от магнитофона.

В электрофоне применена ЭПУ Г-602 производства ПНР, имеющее магнитоэлектрическую головку звукоснимателя Mf-100 и переключатель режимов работы ЭПУ, расположенный на верхней панели электрофона.

Акустическая система электрофона состоит из двух одинаковых звуковых колонок закрытого типа с номинальным электрическим сопротивлением 4 Ом.

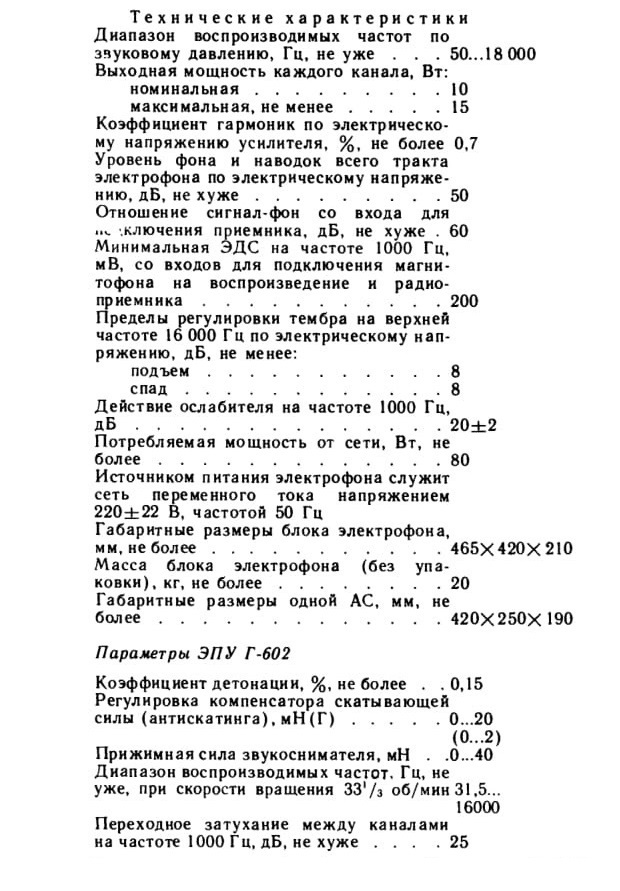

Технические характеристики

Электропроигрывающее устройство Г-602 имеет: механизм микролифта, обеспечивающий поднятие тонарма после окончания воспроизведения грампластинки при выключении ЭПУ; устройство ручного микролифта, позволяющее поднять и опустить тонарм в любом месте грампластинки без выключения ЭПУ; фотоэлектрический выключатель (устройство автостопа), обеспечивающий выключение ЭПУ после окончания воспроизведения грампластинки; устройство точной подстройки частоты вращения диска и контроля с помощью стробоскопического устройства; компенсатор скатывающей силы; статическую балансировку звукоснимателя относительно горизонтальной оси; устройство для регулировки прижимной силы звукоснимателя.

Принципиальная схема. Электрическая схема электрофона (рис. 3.1) состоит из: блока коммутации (А1), блока регуляторов (А2), блока' ЭПУ (АЗ), блока питания (А4), платы включения стереотелефонов (А5), усилителя мощности (А6), акустических систем 15АС-109.

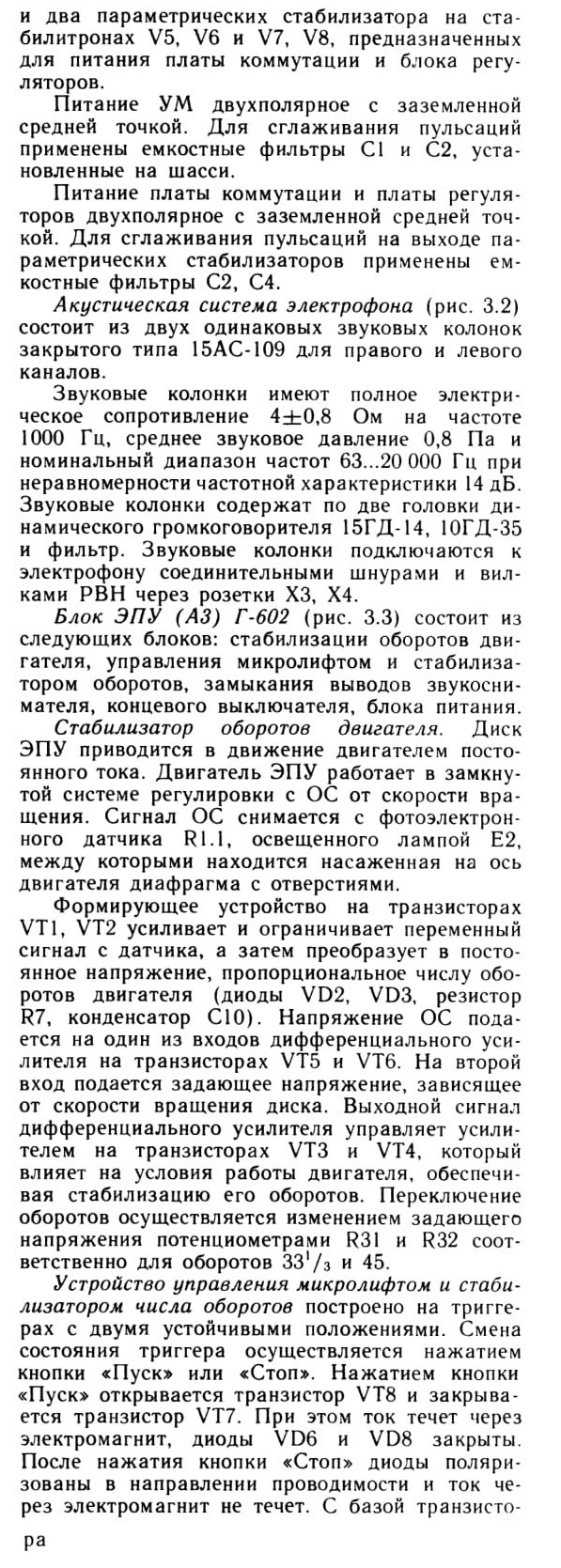

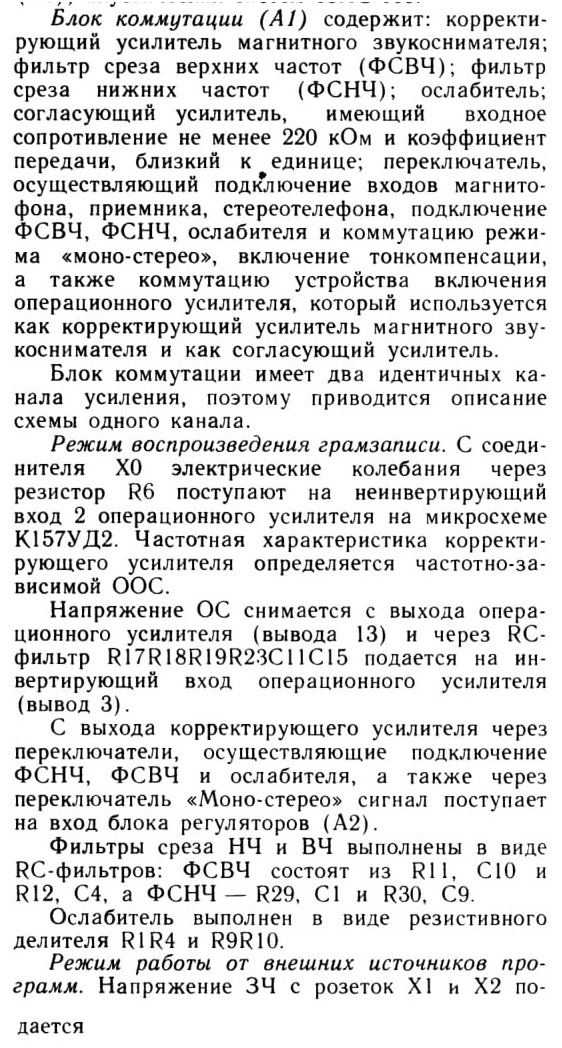

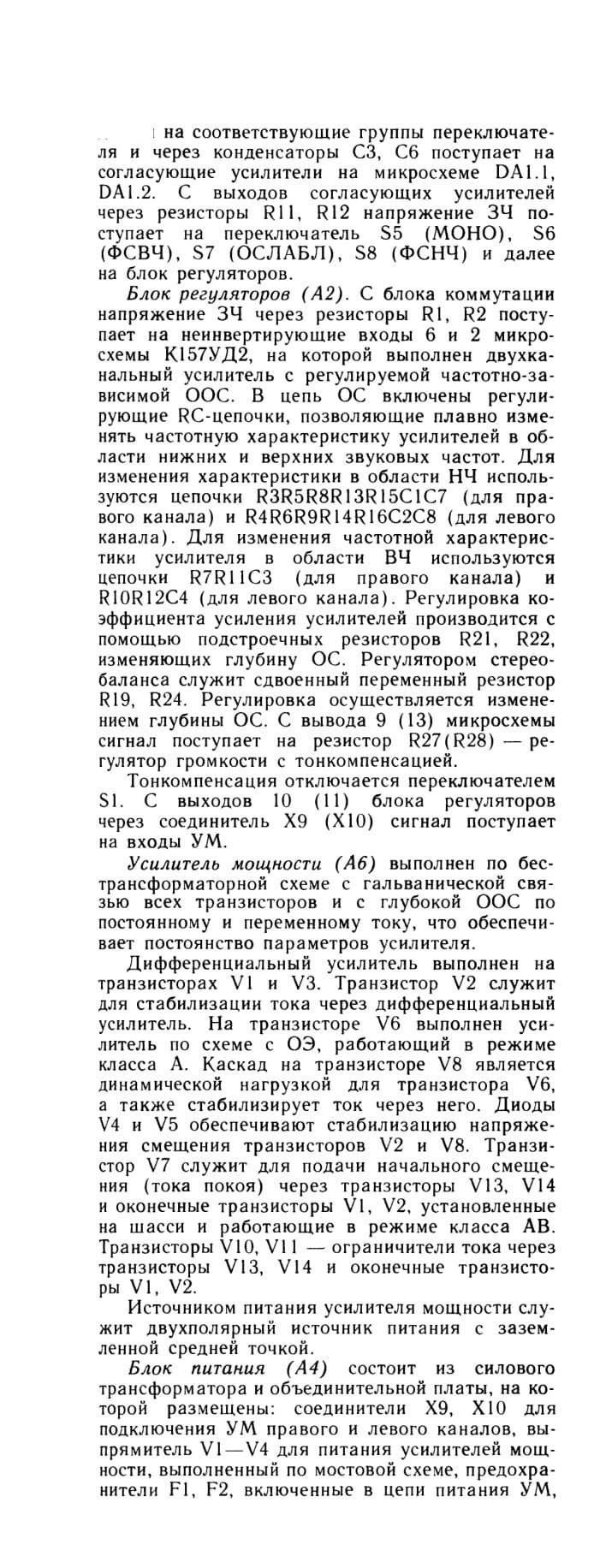

VT7 соединен эмиттер транзистора VT9 выключателя, срабатывание которого вызывает смену состояния триггера (если в ЭПУ была нажата кнопка «Пуск»),

Устройство закорачивания выводов звукоснимателя выполнено на транзисторах VT10 и VT11, на базы которых приложено отрицательное напряжение через резисторы R25—R27 и диод VD9. Это вызывает уменьшение их выходного сопротивления и замыкание выводов на землю. С момента нажатия кнопки «Пуск» диод VD9 и транзисторы VT10, VTI1 закрыты, их выходное сопротивление большое, и выводы звукоснимателя разомкнуты.

Концевой выключатель срабатывает после выхода иглы на выводные канавки с увеличен-
ным шагом, это вызывает смену состояния триггера (выключение двигателя, поднятие тонарма). С момента, когда игла звукоснимателя выйдет на выводные канавки, линейная скорость тонарма будет больше, чем во время воспроизведения записи, что вызовет изменение освещенности лампой Е1 фоторезистора R1.2. Фоторезистор через диафрагму на рычаге автостопа закреплен на оси тонарма. Сигнал фоторезистора R1.2 через конденсатор С11 осуществляет управление транзистором VT9 и обеспечивает смену состояния триггера на транзисторах VT7 и VT8.

Блок питания выполнен на обычном стабилизаторе с диодом.

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 3.1 и 3.2.

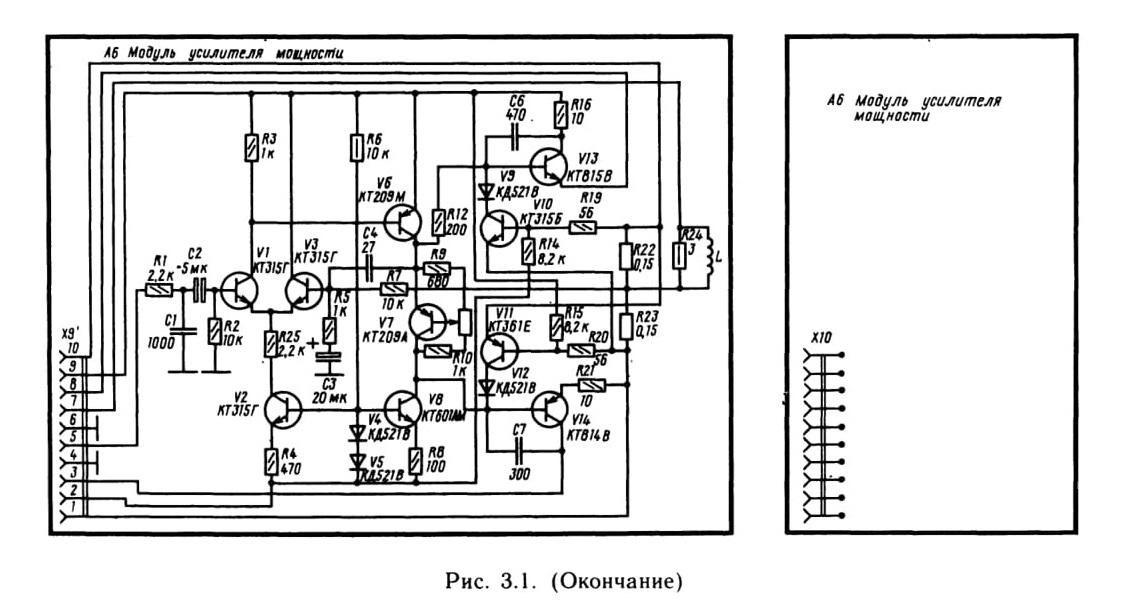

Рис. 3.1. Принципиальная электрическая схема электрофона «Вега-109-стерео»

Таблица 3.1.

Напряжения на выводах транзисторов электрофона «Вега-109-стерео»

Блок	Обозначение на схеме	Напряжение на выводе, В
Блок	Обозначение на схеме	база	эмиттер	коллектор
Усилитель мощности (А6)	V1	0	-0.7	19
	V2	— 19	— 19	—3,6
	V3	0	-0.7	19
	V6	19	19	1.4
	V7	0.7	1,4	-0.7
	V8	— 19	— 19	-0.7
	V10	0	0	1,2
	VII	0	0	—0,6
	V13	1.2	0	19
	V14	-0,7	0	— 19

Примечание. Напряжения на выводах транзисторов измерены без подачи сигнала прибором с выходным сопротивлением не менее 20 кОм/В.

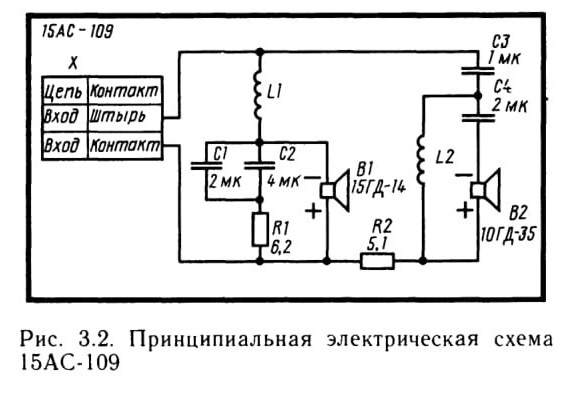

Рис. 3.2. Принципиальная электрическая схема I5AC-109

Конструкция. Электрофон «Вега-109-стерео» выполнен в виде настольной конструкции. Корпус прямоугольный, отделанный шпоном ценных пород дерева с лакокрасочным покрытием и имеет съемно-откидную крышку.

Электрофон состоит из блоков: усилителя звуковой частоты, электропроигрывающего устройства и двух акустических систем 15АС-109.

Конструктивно электрофон сделан по принципу отдельных функциональных блоков. Все

блоки выполнены печатным монтажом на отдельных платах. Расположение радиоэлементов на печатных платах показано на рис. 3.4. Все элементы на печатных платах маркированы с указанием элемента и его номера по принципиальной схеме. К металлическому шасси электрофона крепятся платы, на которых собраны блоки выпрямителя, коммутации и регуляторов. Платы УМ обоих каналов соединены с элементами устройства с помощью соединителей СНП40-10.

Блок питания состоит из силового трансформатора и платы блока питания, на которой установлены диоды и конденсаторы. Расположение блоков и узлов на шасси показано на рис. 3.5.

Контакты переключателя рода работ П2К соединены печатным монтажом с элементами схемы. Выходные транзисторы КТ805АМ непосредственно закреплены на радиаторах.

На верхней панели электрофона размещено ЭПУ, на передней и верхней панелях — органы управления, которые имеют соответствующие надписи и обозначения. На задней стенке корпуса находятся гнезда для подключения АС левого и правого каналов и держатель предохранителя.

Моточные данные силового трансформатора приведены в табл. 3.3.

Рис. 3.3. Принципиальная электрическая схема ЭПУ Г-602

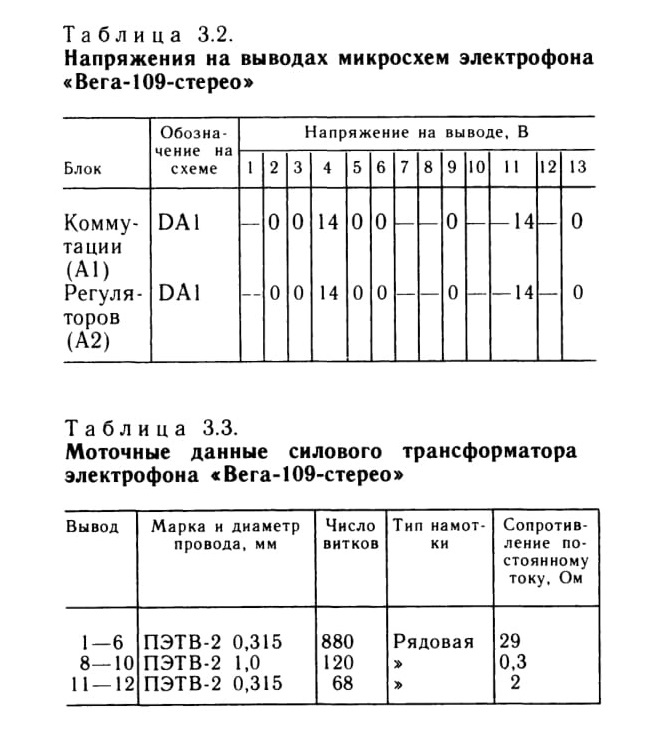

Таблица 3.2. Напряжения на выводах микросхем электрофона «Вега-109-стерео»

Таблица 3.3. Моточные данные силового трансформатора электрофона «Вега-109-стерео»

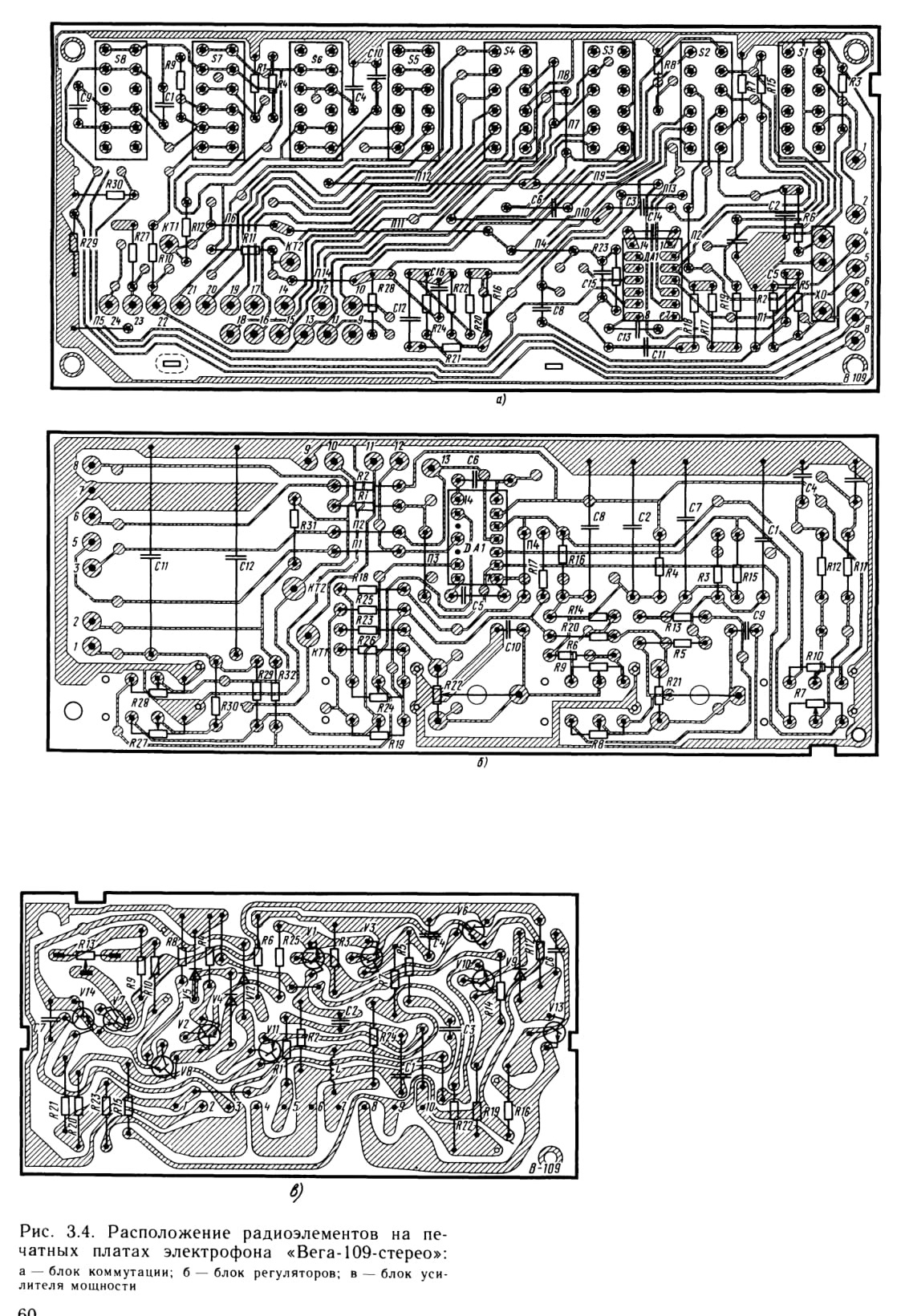

Рис. 3.4. Расположение радиоэлементов на печатных платах электрофона «Вега-109-стерео»:
а — блок коммутации; б — блок регуляторов; в — блок усилителя мощности

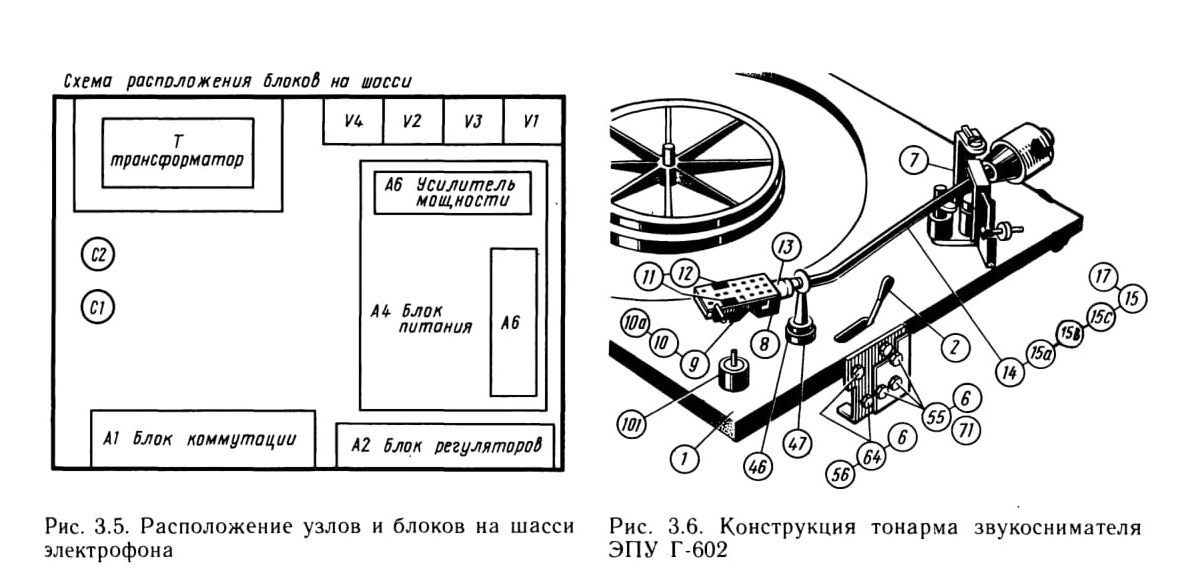

Рис. 3.5. Расположение узлов и блоков на шасси электрофона

Рис. 3.6. Конструкция тонарма звукоснимателя ЭПУ Г-602

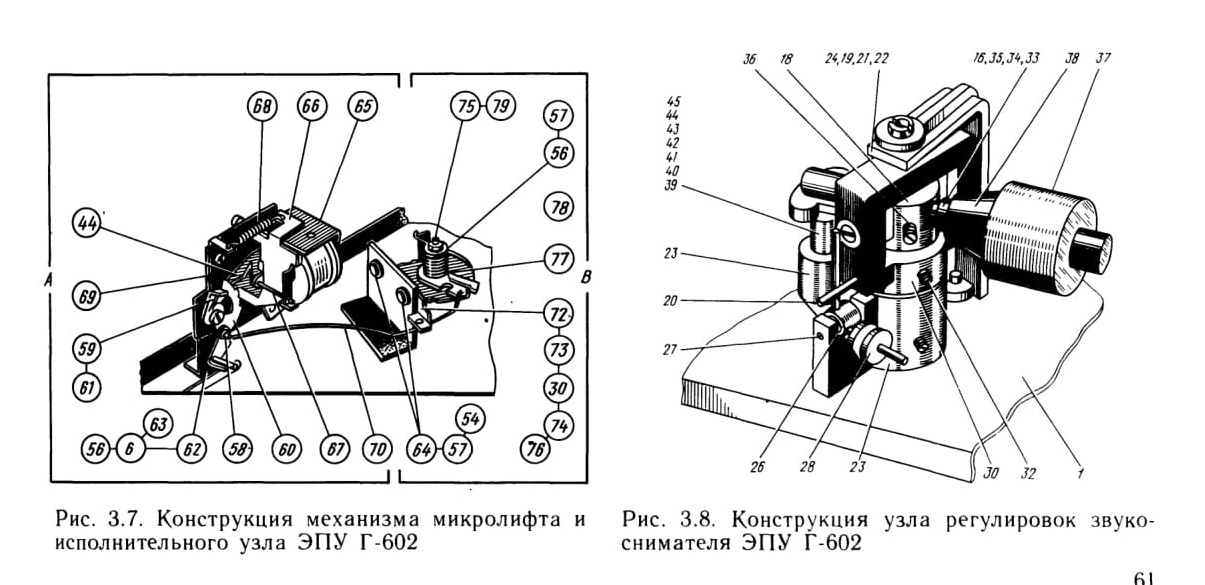

Рис. 3.7. Конструкция механизма микролифта и исполнительного узла ЭПУ Г-602

Рис. 3.8. Конструкция узла регулировок звукоснимателя ЭПУ Г-602

Конструкция ЭПУ. В ЭПУ применен пассиковый провод, который обеспечивает передачу вращающего момента приводного ролика, находящегося на двигателе, на приводной диск. Такая система привода в сочетании с двигателем постоянного тока и массивным диском ЭПУ позволяет уменьшить до минимума вибрации и завязки от акустических колебаний.

Тонарм прикреплен к плате ЭПУ (рис. 3.6) вместе с элементами концевого выключателя, которые

прикреплены на тонарме вместе с элементами регулировки.

Взаимодействие узлов и механизмов ЭПУ осуществляется в следующей последовательности. После включения соответствующей скорости вращения 33 или 45 об/мин и нажатия кнопки «Пуск» происходит включение двигателя и механизма автоматического выключения. Тонарм вручную подводится на начало записи грампластинки. Его опускание на пластинку производится рычагом микролифта. Конструкция механизма микролифта и связанных с ним узлов показана на рис. 3.7.

Смена положения рычага зацепа 60 вызывает оборот кулачка 59, который перемещает скобу 66 в поле действия электромагнита 65. Электромагнит притягивает скобу 66, которая удерживает во время воспроизведения грампластинки кулачок 59 и рычаг зацепа 60 в опущенном положении. Кулачок 59 соединен гибкой

тягой 70 со второй частью механизма подъема, состоящего из толкателя комбинированной связи — тяги 70, ролика 73, кулачка 74, пружин 76 и 77, прикрепленных вращательно на оси, находящейся на кронштейне 72, таким образом, что часть поверхности кулачка 74 соприкасается непосредственно с осью подъемника 43 (рис. 3.8), прикрепленного к основанию тонарма. Оборот рычага зацепа 60, а также кулачка 59 при установке ручки микролифта в положение «Пуск» вызывает через натяжение тяги 70 оборот элемента связи — толкателя. Оборот толкателя вызывает с помощью пружины 76 и покрытого смазкой промежуточного элемента, состоящего из диска с шариками 30, демпфированный оборот кулачка 74. Во время этого оборота обеспечивается смена перемещения кулачка 74, связанного с осью подъемника 43 (рис. 3.8). Это приводит в движение ось, которую пружина 41 перемещает вдоль по поверхности кулачка 74.

Это движение вызывает демпфированное опускание тонарма на грампластинку.

После воспроизведения записи с грампластинки и выхода иглы звукоснимателя на выводную канавку увеличивающийся шаг- выводной канавки вызывает срабатывание оптического концевого выключателя. Выключается приводная система, перестает действовать электромагнит 65 и отпускает скобу 66, которую пружина 68 перемещает в первоначальное положение (до ограничительного винта 56, рис. 3.6). Это движение отпускает кулачок 59 и рычаг зацепа 60 в положение «Пуск», ослабевает натяжение тяги 70, и пружина 77 вращает толкатель тяги 70, который перемещает кулачок 74 в первоначальное положение. Возвращение кулачка 74 в первоначальное положение перемещает ось микролифта вверх, поднимая тонарм над грампластинкой. В момент выключения привода контакты звукоснимателя закорачиваются.

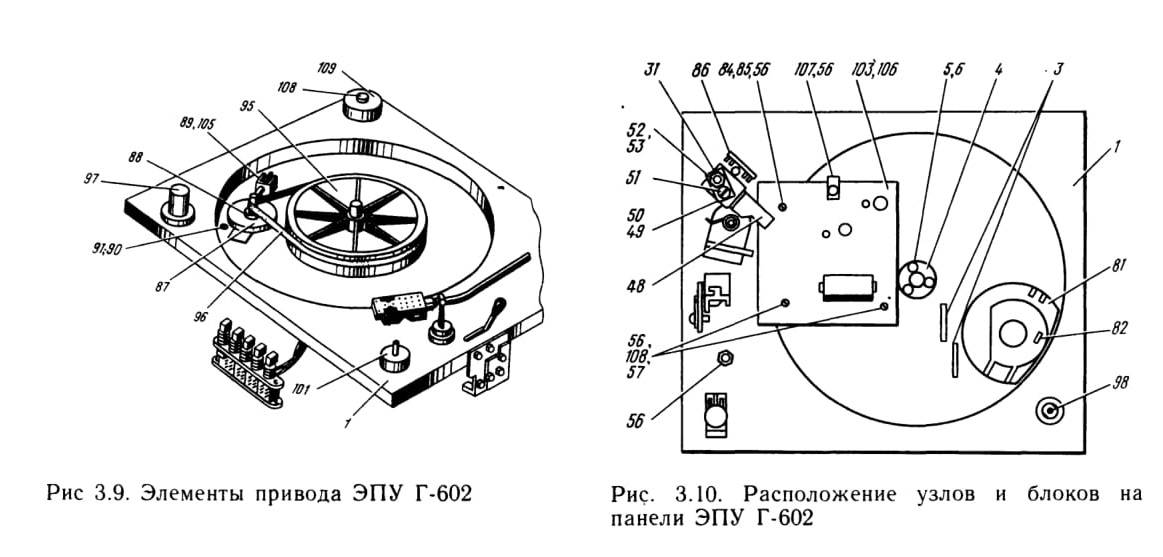

Рис 3.9. Элементы привода ЭПУ Г-602

Рис. 3.10. Расположение узлов и блоков на панели ЭПУ Г-602

Разборка и сборка электрофона. Разборку необходимо производить в следующей последовательности: снять верхнюю крышку; снять ручки с регуляторов громкости, баланса и тембров; снять втулки, одетые на оси резисторов, открутить и снять центрирующие втулки; снять диск ЭПУ; отвинтить винты, находящиеся в пломбировочных чашках; приподнять ЭПУ и, придерживая его одной рукой, отсоединить вилки питания, находящиеся на шасси, а также соединители с ЭПУ со входом предварительного усилителя и блока управления ЭПУ; отвинтить четыре винта и снять заднюю стенку; положить электрофон верхней панелью на стол, покрытый материалом, предохраняющим корпус от повреждений; снять четыре ножки, отвинтив винты, крепящие их; отвинтить четыре винта, крепящих шасси, и осторожно вынуть шасси из корпуса.

Сборку электрофона производить в обратном порядке, обращая внимание на соответствующее подключение соединителей и вилок питания.

При необходимости разборку узлов и механизмов приводной системы ЭПУ целесообразно осуществлять в следующей последовательности:

взять диск вместе с резиновой накладкой обеими руками за край, поднять вверх и снять с оси приводного диска, снять пассик 96 (рис. 3.9), вынуть приводной диск 95 из отверстия втулки подшипника ЭПУ.

Разборку тонарма и элементов автостопа необходимо выполнять в следующей последовательности: отпаять от монтажной колодки 103 (рис. 3.10) выводы тонарма, открутить гайку 53, крепящую элементы автостопа на оси тонарма 31, и вынуть шайбу 52, снять с оси тонарма швеллер 50, затем вынуть эксцентрик 51 и шайбу 49 оси тонарма, снять с оси тонарма рычаг автостопа 48, открутить три винта 64 (рис. 3.7) вместе с шайбами 57, крепящие основание тонарма к панели ЭПУ, и отделить тонарм от панели.

Для дальнейшей разборки элементов автостопа и тонарма необходимо: снять с тонарма противовес 37 (рис. 3.8) вместе с накладкой 38, выкручивая противовес влево; вынуть из головки тонарма 8 (рис. 3.6) магнитоэлектрическую головку 9, открутив крепежные винты 11. Перед этим отсоединить контактные лепестки со штифтов головки звукоснимателя; снять с тонарма грузик 28 (рис. 3.8); вытянуть из отверстия оси тонарма 31 (рис. 3.10) провода 15 а—с (рис. 3.6) и 16 за ярмо 19 (рис. 3.8). Выкрутить из ярма

19 два подшипниковых винта 24, законтренных гайками 35, держащие трубку тонарма вместе с остальными элементами, открутить прижимной винт 36 (рис. 3.8), крепящий болт противовеса

33 и трубку тонарма в обойме 18, и вынуть из отверстия трубки вместе с прикрепленным проводом земли тонарма 16 и проводами тонарма; вынуть из отверстия трубки тонарма со стороны головки резиновую пробку 17 (рис. 3.6), крепящую провода тонарма; открутить прижимной винт 13, крепящий головку тонарма 8 к трубке 14, и снять головку с трубки тонарма 14, вынуть из трубки тонарма провода 15 а—с и 16; выкрутить два винта 35 (рис. 3.8), крепящие пружину

34 и провод с лепестком 16; выкрутить из основания тонарма 21 винт, законтренный гайкой 24, являющийся подшипником тонарма в горизонтальной

плоскости; поднять вверх и отклонить ярмо 19 вместе с осью тонарма 31 (рис. 3.10), а затем вынуть ее из отверстия подшипниковой станины тонарма 21 (рис. 3.8). Эту операцию провести осторожно, принимая во внимание свободно помещенные внутри втулки 22 шарики 30; для демонтажа оси тонарма 31 (рис. 3.10) следует выкрутить прижимной винт 32 (рис. 3.8), крепящий ее в ярме тонарма 19; в случае необходимости демонтажа втулки 22 из отверстия основания тонарма надо ослабить прижимной винт 23, крепящий втулку 22 в корпусе тонарма 21, а затем вытолкнуть втулку из отверстия. В случае необходимости демонтажа рычага «антискатинга» 26 из основания тонарма 21 надо снять лак, который фиксирует фронт пальца 27 в отверстиях основания тонарма 21, а затем вынуть его из отверстия. Палец 20 вывернуть из ярма 19.

Сборка узлов тонарма осуществляется в обратной последовательности. При этом перед помещением подшипниковых шариков 30 (рис. 3.8) в подшипниковом гнезде основания тонарма 21 их необходимо покрыть жидкой смазкой.

Снятие механизма микролифта и разборку его элементов необходимо производить в следующей последовательности: открутить прижимной винт 23, крепящий микролифт 39 (рис. 3.8) к втулке тонарма 21, и вынуть микролифт; снять шплинт 40 с оси микролифта; снять пружину 41 с оси 43; вынуть из втулки 42 ось 43 со шплинтом 44 и втулкой 45; снять шплинт 44 и втулку 45 с оси подъемника 43; отпаять от монтажной колодки 103 (рис. 3.10) провода электромагнита 65 (рис. 3.7); открутить два винта 64 с шайбами 57 из кронштейна 72, крепящие часть механизма микролифта (исполнительный подузел) к кронштейну платы ЭПУ; открутить два винта 64 (рис. 3.6) с шайбами, крепящими часть механизма микролифта (управляющий подузел) к кронштейну платы ЭПУ, а затем повернуть эту часть механизма в плоскости платы на угол 90°, чтобы сделать возможным выход головки рычага зацепа 60 (рис. 3.7) через отверстие в плате и отделить механизм микролифта от платы ЭПУ.

Демонтаж приводного двигателя ЭПУ и разборку его элементов необходимо производить в следующем порядке: отпаять от монтажных лепестков платы 103 (рис. 3.10) провода, соединяющие фоторезистор; открутить прижимной винт 88 (рис. 3.9) и снять насадку 87 с оси двигателя; открутить винты 90 с шайбами 91, крепящие двигатель; вынуть фоторезистор из гнезда 84 (рис. 3.10) и из гнезда двигателя 81, освобождая пружины зацепов гнезда фоторезистора; с помощью инструмента отогнуть верхний конец пружины 82 и переместить ее к низу обоймы 81, а затем вынуть пружину из гнезда обоймы 81; вынуть из обоймы 81 двигатель вместе с войлочной прокладкой; фоторезистор вынуть из гнезда обоймы 81.

Сборка осуществляется в обратной последовательности.
