Раздел 2

СТАЦИОНАРНЫЕ РАДИОПРИЕМНЫЕ УСТРОЙСТВА

Радиола «ВЕГА-300-СТЕРЕО»: конструкция, сборка и разборка (1984 год)

«Вега-300-стерео» — стереофоническая стационарная радиола третьей группы сложности, предназначена для приема передач радиовещательных станций в диапазонах ДВ и СВ, а также для воспроизведения моно- и стереофонической грамзаписей с помощью электропроигрывающего устройства с грампластинок всех форматов. В радиоле применено электропроигрывающее устройство 3-ЭПУ-62СП.

Радиола имеет следующие вспомогательные устройства: регулировку стереобаланса, плавную регулировку тембра по верхним звуковым частотам, устройство расширения стереобазы, позволяющее расширить зону стереоэффекта, гнезда для подключения внешней антенны и заземления.

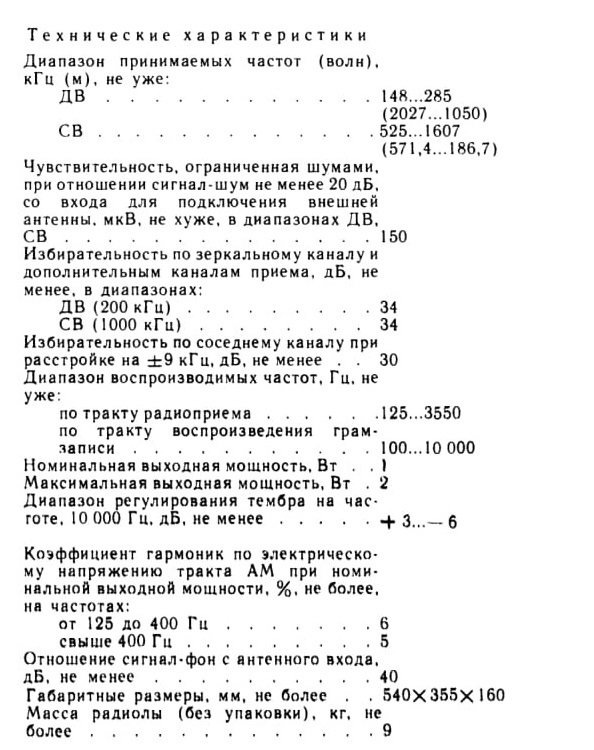

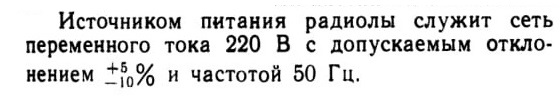

Технические характеристики

Усиленный по напряжению сигнал поступает на усилитель мощности, выполненный на транзисторах VT14, VT16, VT18, VT20, VT22, VT24.

Транзисторы VT14, VT16 образуют усилитель напряжения, а транзисторы VT18, VT20, VT22, VT24 — двухтактный УМ. Исходное базовое смещение оконечных каскадов создается с помощью транзистора VT16.

Глубокая ООС, подаваемая со средней точки оконечных каскадов на эмиттер транзистора

VT14, обеспечивает необходимый коэффициент гармоник усилителя.

Через конденсатор С60 и соединитель ХР7 к усилителю мощности подключается встроенная АС радиолы — головка динамическая громкоговорителя BA1 (4ГДШ-3).

Блок питания обеспечивает подачу необходимых напряжений на приемник и ЭПУ радиолы. Конструктивно БП расположен на днище корпуса радиолы и содержит силовой трансформатор Т, конденсаторы фильтров С1, СЗ и выпрямитель V.
Режимы транзисторов по постоянному току приведены в табл. 2.1.

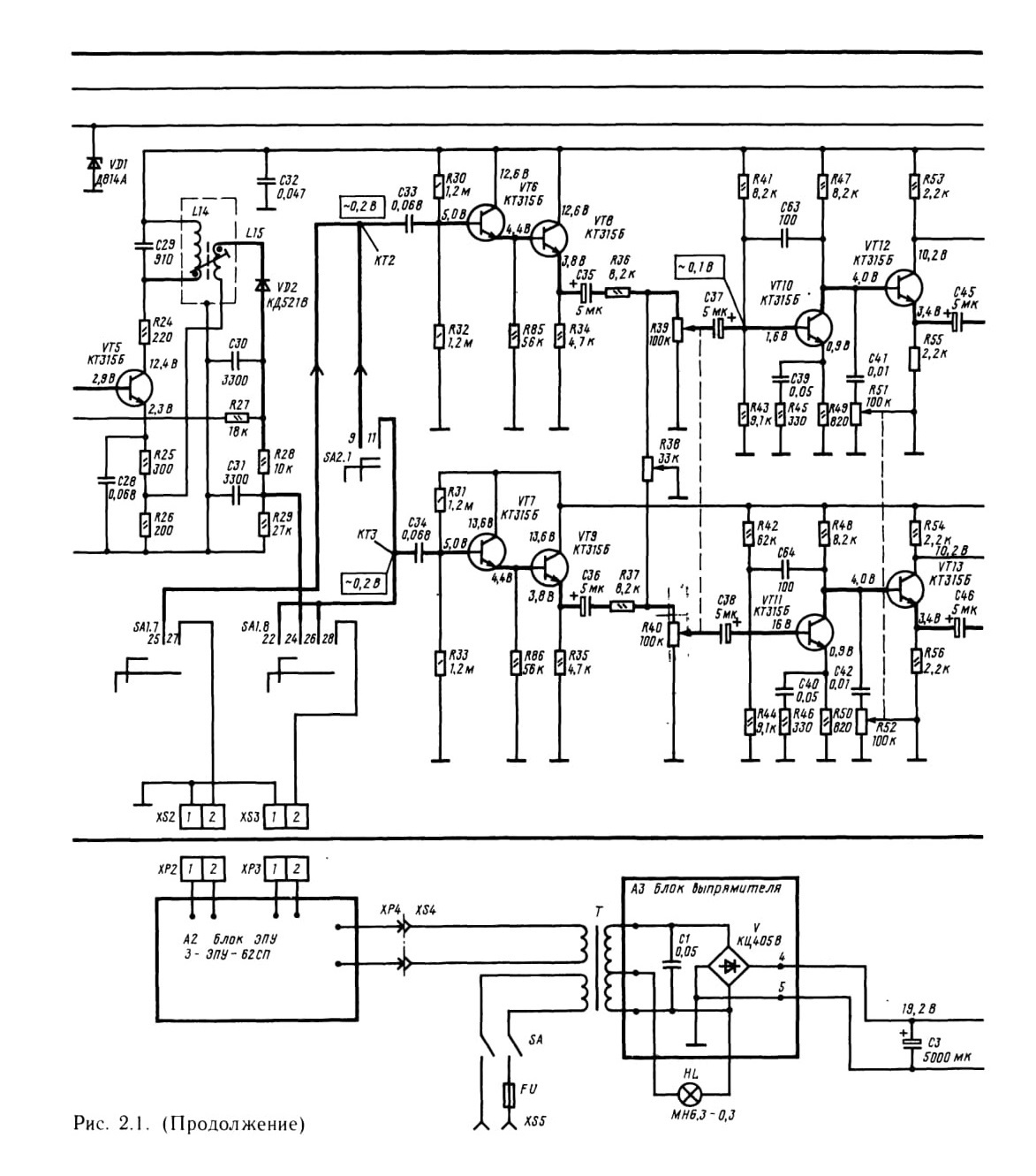

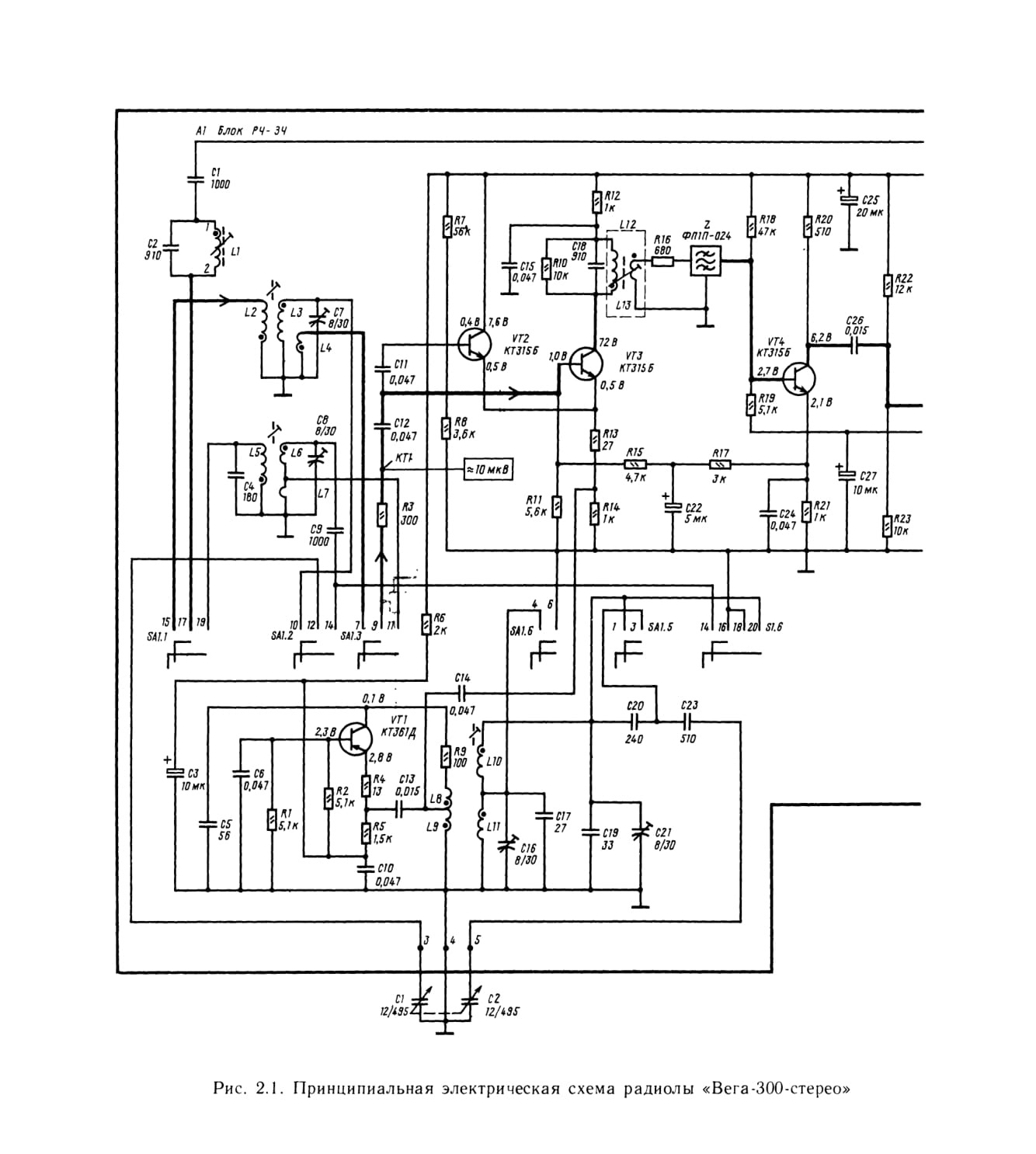

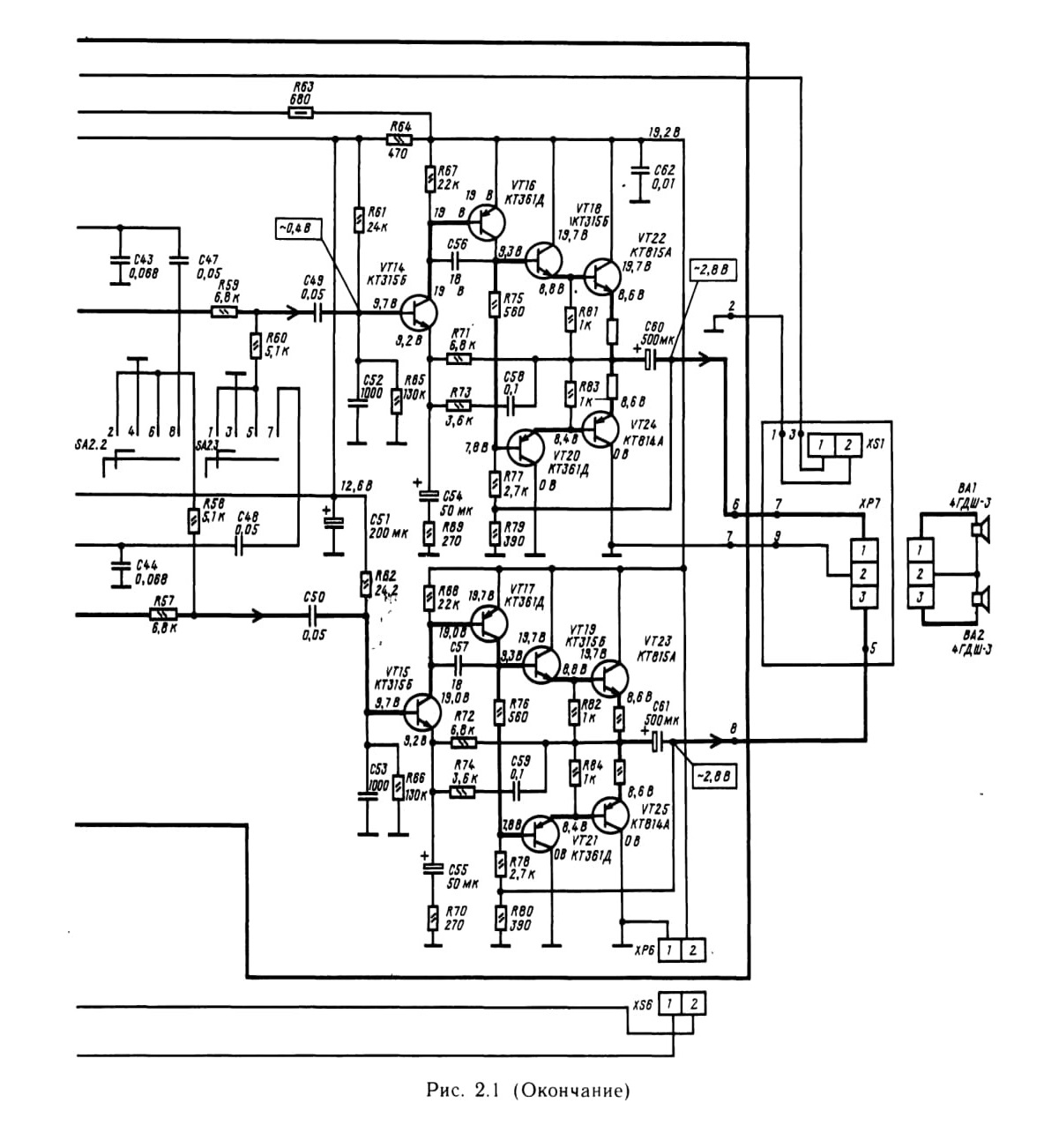

Рис. 2.1. Принципиальная электрическая схема радиолы «Вега-300-стерео»

Конструкция. Радиола «Вега-3000-стерео» — модель настольного типа со встроенной АС.

Корпус радиолы выполнен из пластмасс, окрашенных краской, и состоит из двух частей — верхней и нижней, которые жестко соединяются самонарезающими винтами и специальным профилем ребер образуют два акустических отсека.

В передней части акустических отсеков радиолы закреплены два обрамления типа «решетка», на которых установлены головки динамические

головки громкоговорителя 4ГДШ-3. Шасси приемника образует законченный блок, регулировка которого производится независимо от остальной части радиолы. На шасси закреплен блок РЧ-ЗЧ и обрамление приемника со шкалой. На обрамлении размешено верньерно-шкальное устройство. Кинематическая схема ВШУ и расположение радиоэлементов на печатной плате блока РЧ-ЗЧ приведены на рис. 2.2 и 2.3 соответственно.

Моточные данные контурных катушек индуктивности приведены в табл. 2.2.

В радиоле применено стереофоническое электропроигрывающее устройство 3-ЭПУ-62СП с электродвигателем асинхронного типа, пьезокерамической головкой ГЭКУ-631Р, автоматически управляемым микролифтом и автостопом. Основные узлы ЭПУ собраны на стальной лакированной панели. На панели около соответствующих ручек имеются указатели: скорости вращения диска, включения и выключения ЭПУ и ручной установки микролифта. Конструктивное исполнение этих узлов и их расположение на панели ЭПУ показаны на рис. 2.4, 2.5.

Механизм переключения скоростей ЭПУ не имеет нулевого положения. Переключение производится при установке ручки 11 (рис. 2.4) в положение «Стоп». При установке этой ручки в положение «Пуск» выступ рычага, связанного с ручкой, перемещает тягу 10 (рис. 2.5) до зацепления с промежуточным рычагом 2, обеспечивающим

 положение до упора и снять ее движением вверх. Снять диск ЭПУ, удалив пломбировочную мастику из чашки винта крепления, вывернуть винты транспортного крепления и удалить их вместе со стойками. Не натягивая соединительных проводов, осторожно снять ЭПУ, отсоединить от платы приемника выводы звукоснимателя и питания ЭПУ.

Для дальнейшей разборки радиолы необходимо: отсоединить соединители XS6 и XS7; со стороны задней стенки радиолы отжать две защелки крепления платы с антенным гнездом XS1 и соединителем ХР7 и вывести ее из зацепления; вывернуть два винта, крепящих шасси приемника ко дну корпуса; вывести из зацепления верхнюю часть обрамления приемника и извлечь шасси из корпуса движением вниз и влево до натяжения проводов; отжать защелки крепления и отсоединить от обрамления выключатель сети и патрончик лампочки подсветки.

Для разборки АС вывернуть 10 самонарезающих винтов, разъединить корпус на две части н извлечь обрамления громкоговорителя из гнезд нижнего корпуса.

Сборка радиолы производится в обратной последовательности. При подключении ЭПУ следует обратить внимание на правильность присоединения выводов звукоснимателя — провод красного цвета соответствует выводу правого канала.

Таблица 2.1.

Напряжения на выводах транзисторов радиолы  Вега-300-стерео

Примечания:

1.                 Режимы транзисторов по постоянному току измерены относительно шасси радиолы вольтметром с входным сопро­тивлением на менее 20 кОм/В.

2.                 Режимы могут отличаться от указанных не более чем на 20%.

Таблица 2.2.

Моточные данные катушек индуктивности радиолы «Вега-3000-стерео»

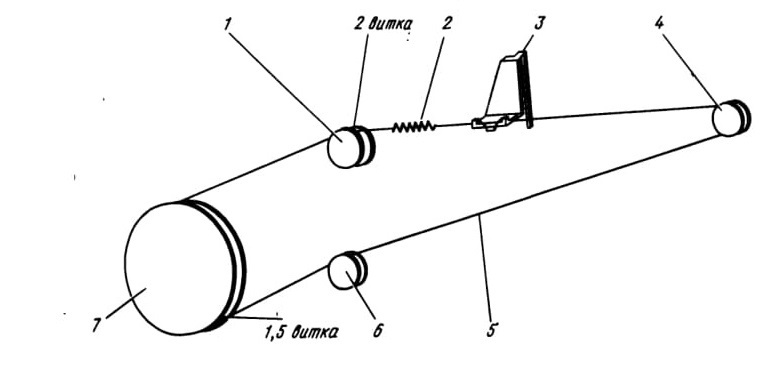

Рис. 2.2. Кинематическая схема ВШУ радиолы «Вега-300-стерео»:
I — ролик ручки настройки; 2 — пружина; 3—указатель настройки; 4—огибающий ролик; 5 — тросик; 6 — огибающий ролик; 7 — шкив блока КПЕ

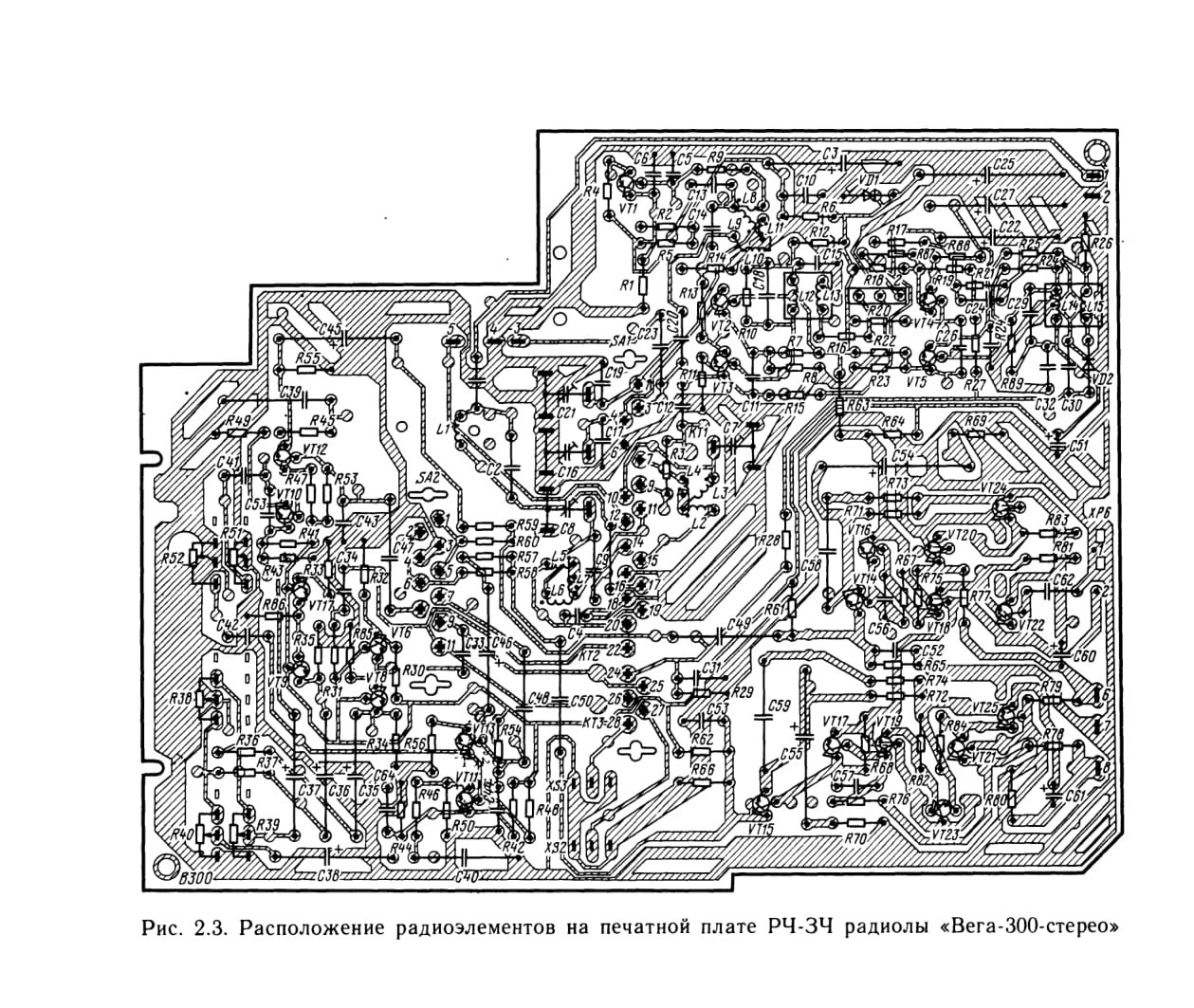

Рис. 2.3. Расположение радиоэлементов на печатной плате РЧ-ЗЧ радиолы «Вега-3000-стерео»

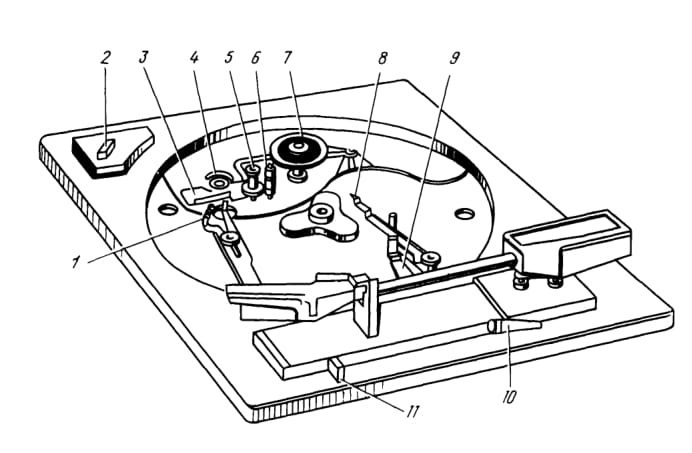

Рис. 2.4. Конструкция механизма переключения скоростей ЭГ1У радиолы «Вега-300-стерео»:
I — пружина; 2 — ручка переключения скоростей вращения диска; 3 — рычаг промежуточного ролика; 4 — ступенчатая втулка; 5— ось рычага промежуточного ролика; 6 — ступенчатая ось; 7 — промежуточный ролик, 8 — рычаг сцепления; 9 — промежуточный рычаг; 10 — ручка ручного включения микро-лифта; I I — ручка включения и выключения ЭПУ

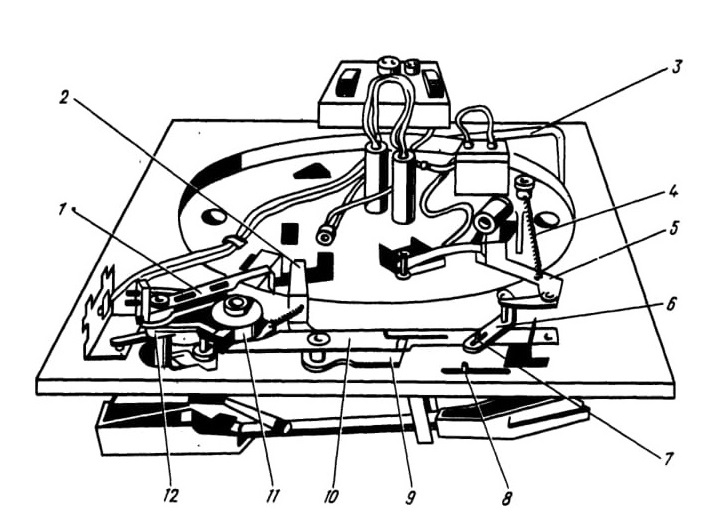

Рис. 2.5. Конструкция механизма автостопа и выключения ЭПУ радиолы «Вега-300-стерео»:
I — рычаг автостопа; 2 — промежуточный рычаг; 3 — тяга переключателя скоростей; 4 — пружина возврата упора; 5 — упор; 6—рычаг; 7 — выступ тяги; 8 — спусковая пластина; 9 — пружина возврата тяги; 10 — тяга; 11 — барабан; 12 — рычаг поворота звукоснимателя
