«Ласпи-005-стерео» — стационарный тюнер высшей группы сложности, предназначен для высококачественного приема стереофонических программ, передаваемых по системе с полярной модуляцией в диапазоне УКВ, а также для приема монофонических передач радиовещательных станций в диапазонах УКВ, ДВ, СВ, КВ.

Прослушивание ведется либо через головные стереотелефоны, либо через подключаемый стереофонический усилитель с АС.

Тюнер имеет: семь фиксированных настроек на принимаемые станции в любом из диапазонов; индикаюр многолучевого приема: индикатор точной настройки в AM и ЧМ диапазонах по нулю S-кривой; индикатор напряженности поля в AM и ЧМ диапазонах; индикатор наличия стереопередачи; цифровую индикацию частоты принимаемой станции; АПЧ в диапазонах ДВ, СВ, КВ, УКВ; автоматический переключатель режимов «Моно» — «Стерео» в УКВ диапазоне; устройство подавления шумов в УКВ диапазоне; выносную магнитную антенну в диапазонах ДВ, СВ.

В тюнере имеются устройства для подключения: внешней AM антенны; магнитной AM антенны; внешней антенны в диапазоне УКВ, стереофонического УЗЧ, стереофонического магнитофона, стереотелефонов.

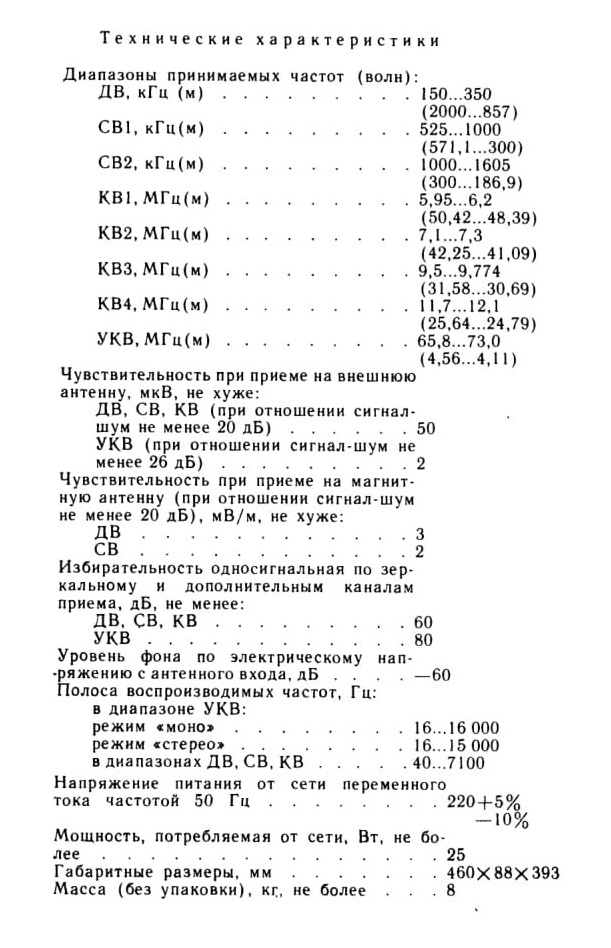

Технические характеристики

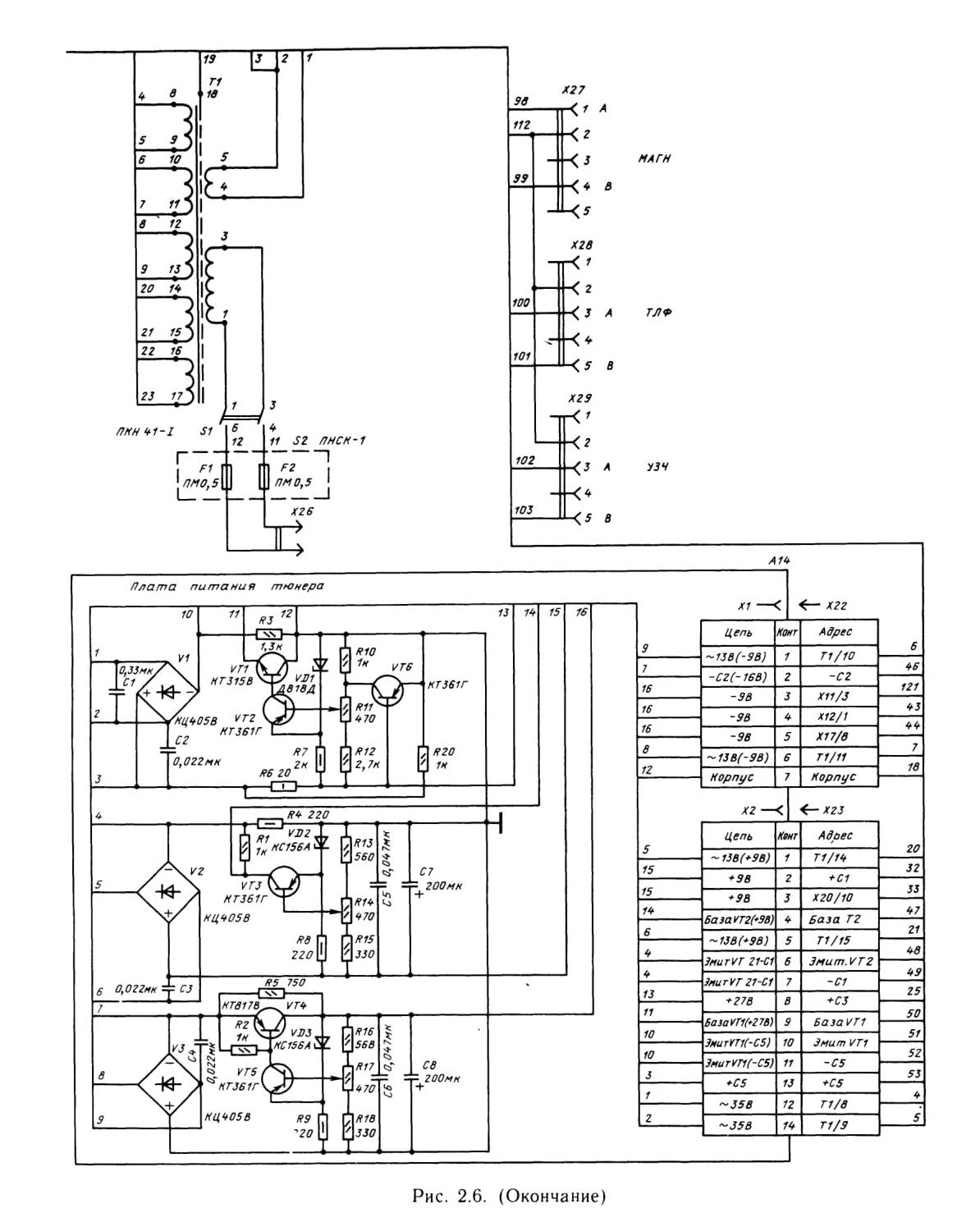

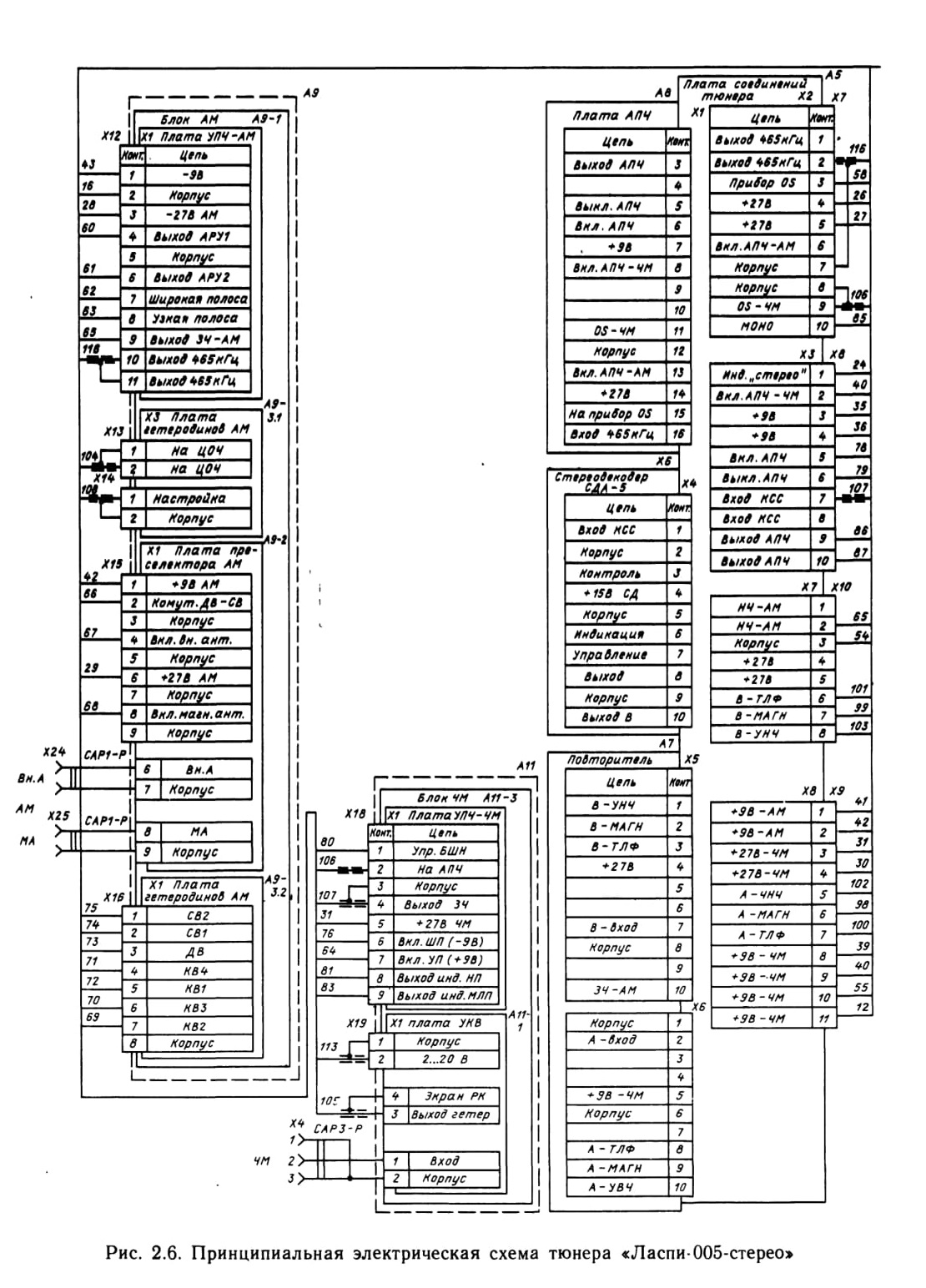

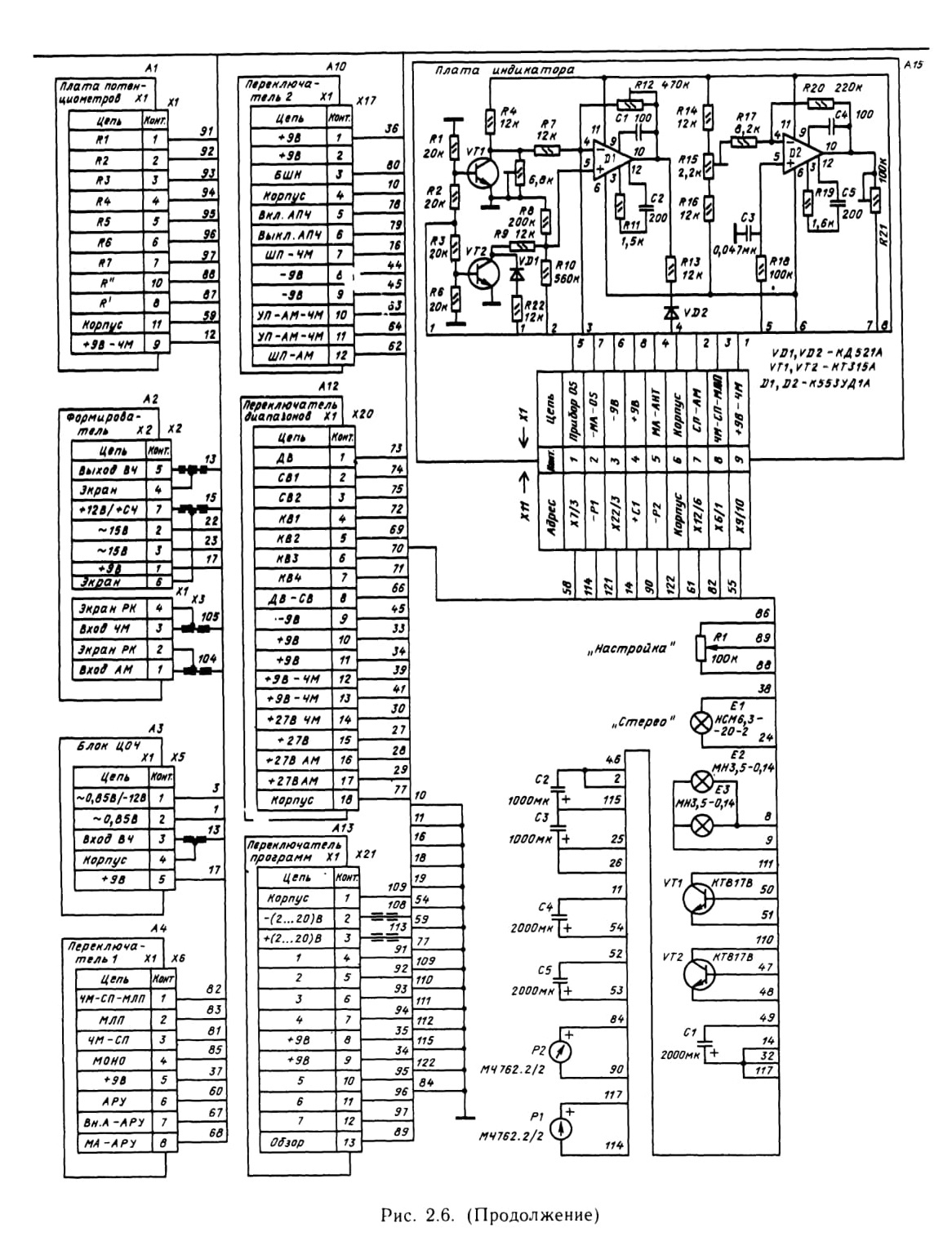

Рис. 2.6. Принципиальная электрическая схема тюнера «Ласпи-005-стерео»

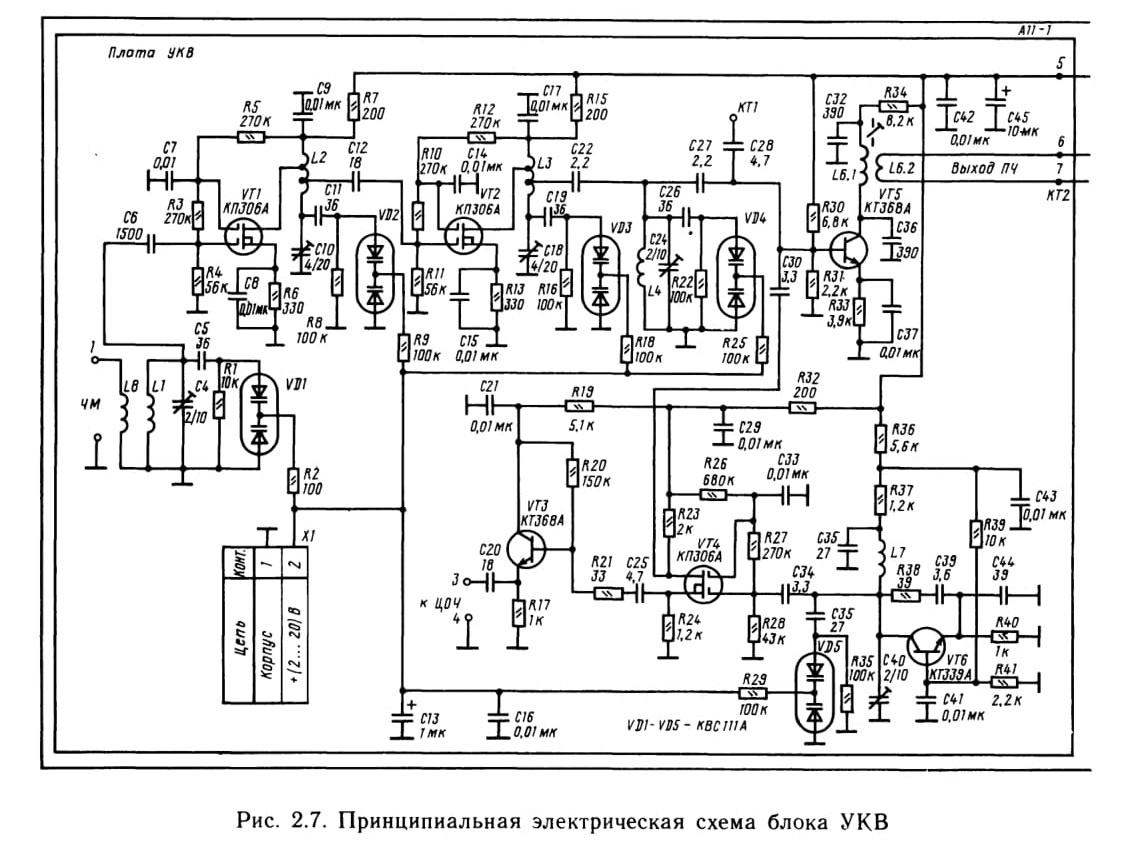

Рис. 2.7. Принципиальная электрическая схема блока УКВ

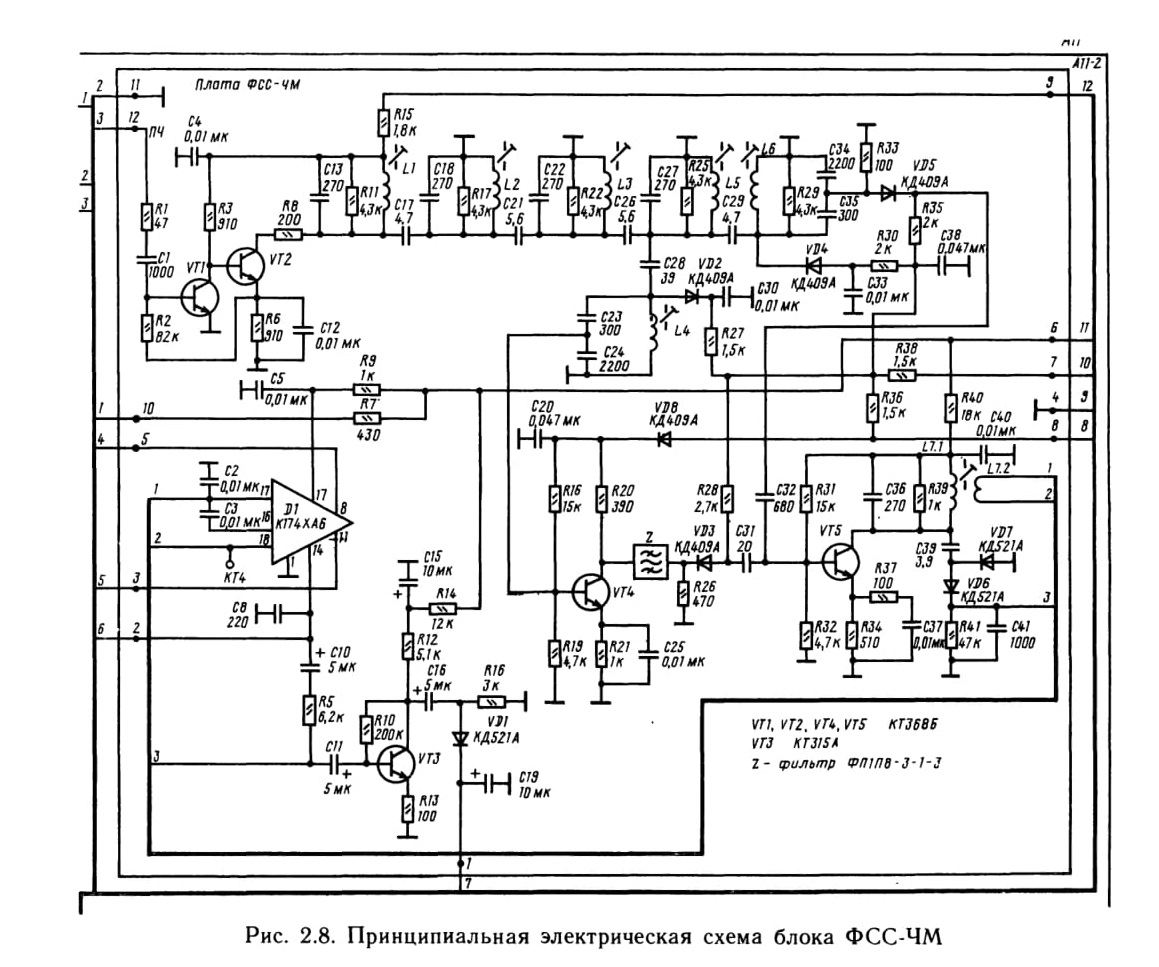

Рис. 2.8. Принципиальная электрическая схема блока ФСС-ЧМ

Принципиальная схема. Тюнер «Ласпи-005-стерео» выполнен по функционально-блочному принципу (рис. 2.6), содержит 17 функционально законченных блоков и включает в себя четыре основных тракта: ЧМ, AM, управления и настройки, цифрового отсчета частоты.

Тракт ЧМ (A11) содержит три блока (платы): УКВ (А11-1), ФСС-ЧМ (А11-2) и УПЧ-ЧМ (А11-3).

Блок УКВ (рис. 2.7) содержит входной контур C4C5L1VD1, два резонансных перестраиваемых усилителя, выполненных на транзисторах VT1 и VT2, смеситель — на транзисторе VT5, гетеродин — на транзисторе VT6 и буферные каскады на транзисторах VT3 и VT4.

Входной контур связан с антенной с помощью катушки связи L8. Резонансные УРЧ выполнены на малошумящих двухзатворных полевых транзисторах КП306 А, позволяющих получить большой динамический диапазон по входным каналам и хорошую устойчивость УРЧ, так как проходная емкость ничтожно мала (около 0,07 пФ). Режим по постоянному току обоих каскадов выбран с учетом получения минимальных шумов. Второй УРЧ нагружен на перестраиваемый полосовой фильтр L3C18C19VD3, L4C24C26VD4.

В качестве смесителя используется транзистор КТ368А (VT5), позволяющий получить удовлетворительное преобразование при небольшой амплитуде сигнала гетеродина (около 50... 80 мВ). Это дает хорошую устойчивость тракта УКВ к перекрестным помехам из-за слабой связи смесителя с гетеродином и применения буферного каскада на транзисторе КП306А (VT4).

Для хорошей развязки смесителя от влияния цифровой части приемника выход гетеродина соединен со схемой ЦОЧ через отдельный буферный каскад на транзисторе VT3.

Перестройка контуров блока УКВ осуществляется варикапными матрицами VD1—VD5. Необходимое перекрытие по частоте осуществляется изменением управляющего напряжения перестройки в пределах 2...20 В.

Выделенный сигнал ПЧ (10,7 МГц) через катушку связи L6.2 поступает на плату ФСС-ЧМ (А11-1 рис. 2.8). Плата ФСС-ЧМ служит для формирования частотных характеристик тракта УПЧ-ЧМ, осуществления основного усиления сигнала и его амплитудного ограничения, формирования сигналов для индикаторов величины поля и многолучевого приема.

Устройство работает в двух режимах: «узкая полоса», «широкая полоса». Переключение полос

осуществляется коммутационными диодами VD2—VD5 при подаче соответствующих управляющих напряжений.

В режиме «широкая полоса» работает ФСС L1C13R11, L2C18R17, L3C22R22, L5C27R25,

L6R29C34C35. Связь между контурами ФСС осуществляется через конденсаторы С17, С21, С26, С29.

Связь между контурами выбрана около 0,7. Такое построение широкополосного ФСС позволяет реализовать резонансную кривую, близкую по форме к кривой Гаусса, а следовательно, малые нелинейные, частотные и фазовые искажения принимаемых сигналов. Для получения высокой избирательности по соседним каналам и чувствительности тюнера используется режим «узкая полоса» в тракте УПЧ, которая реализуется последовательным включением широкополосного ФСС и пьезофильтра ФП1П 8-3 (Z).

На транзисторе VT5 выполнен широкополосный резонансный усилитель, согласующий выход ФСС или пьезофильтра со входом микросхемы D1 К174ХА6, которая служит для основного усиления и амплитудного ограничения сигнала. На выводе 14 микросхемы присутствует постоянное напряжение, которое находится в логарифмической зависимости от входного сигнала.

Это позволяет построить индикаторы величины поля и многолучевого приема, работающие в большом динамическом диапазоне входных сигналов. В устройство формирования сигналов индикатора многолучевого приема входят: детектор на диодах VD7 и VD6, микросхема D1 (выход 14), суммирующий усилитель на транзисторе VT3, пиковый детектор на диоде VD1. С выхода платы ФСС-ЧМ (выводов 3 и 5) сигнал ПЧ поступает на плату УПЧ-ЧМ (А11-3) (рис. 2.9), где происходит детектирование сигнала. На плате также расположены устройстве БШН и каскад предварительного УЗЧ.

Частотный детектор выполнен по схеме с расстроенными контурами. Каждый из контуров ЧД включен в коллекторную цепь транзисторов VT1 и VT2. Такое построение схемы позволяет получить высокую амплитуду сигнала на контурах ЧД, большую крутизну ЧД, соотношение сигнал-шум 80 дБ, малые нелинейные искажения при использовании кремниевых диодов. Предварительный УЗЧ (усилитель КСС) выполнен на транзисторе VT6.

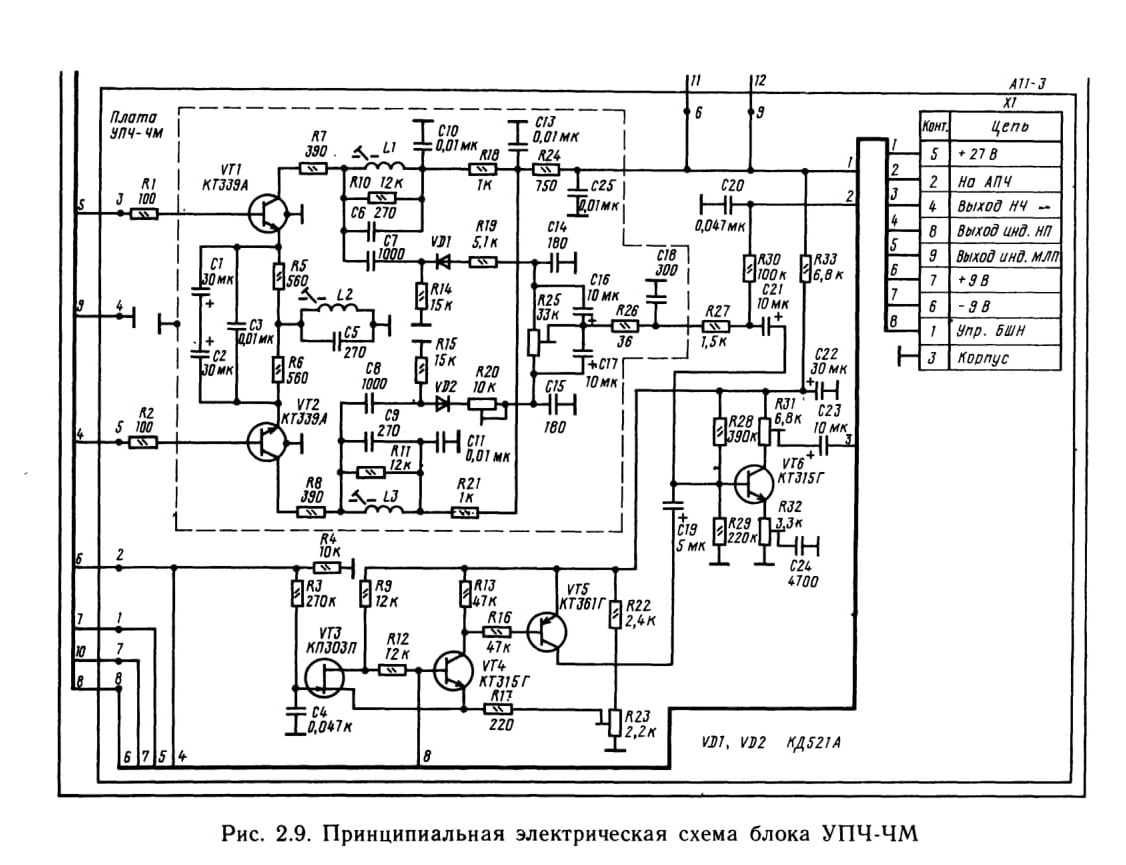

Рис. 2.9. Принципиальная электрическая схема блока УПЧ-ЧМ

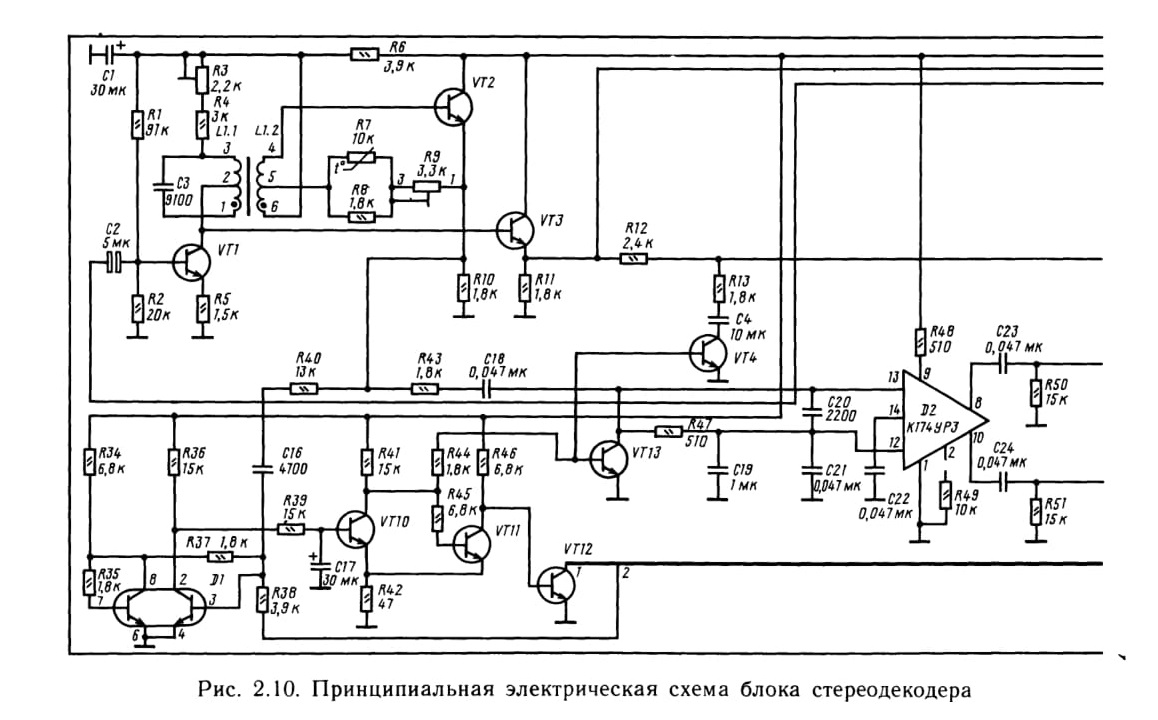

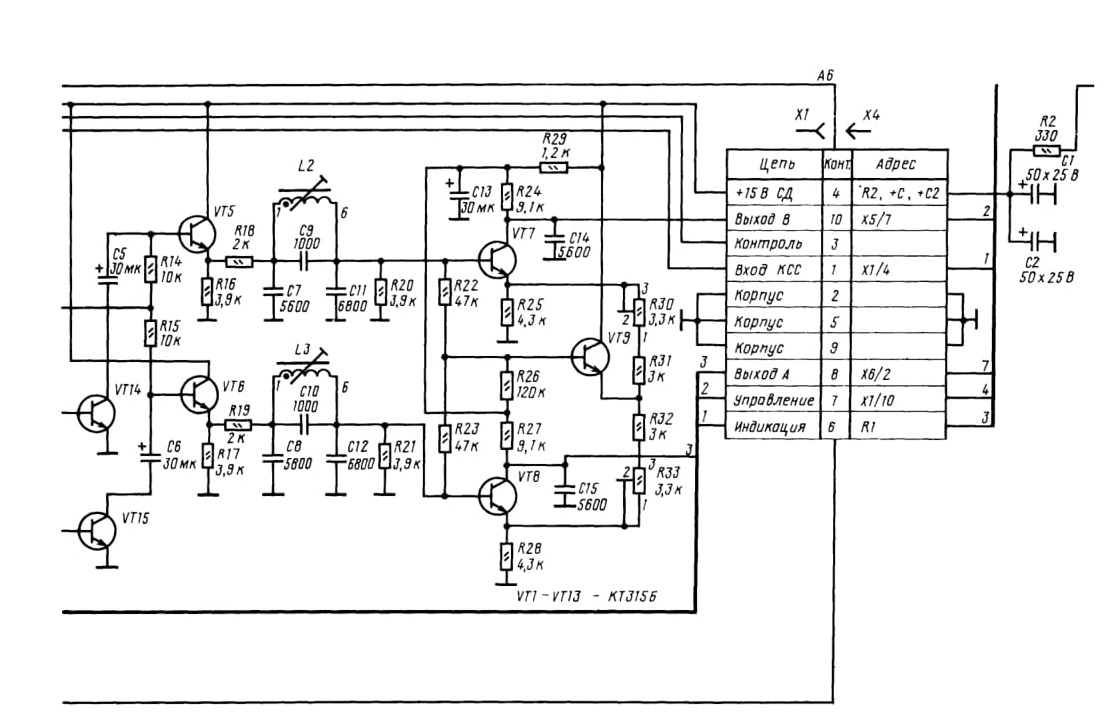

Рис. 2.10. Принципиальная электрическая схема блока стереодекодера

Устройство БШН состоит из триггера Шмитта на транзисторах VT3 и VT4 и ключа на транзисторе VT5. Управляющий сигнал поступает на устройство БШН с вывода 14 микросхемы

D1 блока A11-2 (вывода 2 платы). При отсутствии сигнала или при малом его уровне транзистор VT3 закрыт, VT4 открыт, VT5 также открыт и шунтирует выход ЧД, резко уменьшая уровень шумов на выходе блока УПЧ-ЧМ. При превышении сигналом некоторого порогового уровня триггер Шмитта изменяет свое состояние на противоположное, транзистор VT5 закрывается и сигнал свободно проходит на выход тюнера.

Выключение устройства БШН возможно принудительным запиранием транзистора VT4 при соединении базы с корпусом (через вывод 1 соединителя X1 блока А11-3). Кроме основного функционального назначения устройство БШН используется для подавления боковых настроек.

С выхода блока УПЧ-ЧМ (вывод 4 соединителя Х18 блока АП) сигнал подается на блок стереодекодера А6 (рис. 2.10) через объединительную плату тюнера А5 (вывод 7 соединителя X8), где происходит детектирование комплексного стереосигнала и выделение сигналов левого и правого каналов.

Блок стереодекодера А6 работает по принципу временного разделения каналов. Он выполнен на 15 транзисторах VT1 — VT15, двух микросхемах D1, D2 и состоит из следующих функциональных частей: каскада восстановителя поднесущей частоты (на транзисторах VT1 и VT2), согласующего каскада (на транзисторе VT3), управляемого аттенюатора выходного напряжения (на транзисторе VT4), формирователя коммутирующих импульсов (на микросхеме D2), коммутатора стереофонических каналов (на транзисторах VT14 и VT15), эмиттерных повторителей (на транзисторах VT5 и VT6), фильтров подавления надтональных частот (L2C79C11, L3C8C10C12), выходных каскадов с цепями предыскажений и компенсаций переходных помех (на транзисторах VT7—VT9), устройств стереоавтоматики и стереоиндикации (на микросхеме D1 и транзисторах VT10—VT13).

Комплексный стереосигнал поступает с вывода 1 соединителя X1—Х4 через конденсатор С2 на базу транзистора VT1 — на вход каскада восстановления поднесущей частоты. Восстановление поднесущей частоты осуществляется включением в коллекторной цепи транзистора VT1 контура L1.1C3. Контур настроен на поднесущую частоту 31,25 кГц и имеет высокую добротность. На транзисторе VT2 выполнен умножитель добротности этого контура. Степень регенерации умножителя зависит от величины положительной ОС, обусловленной значением сопротивления цепочки R7, R8, R9. Требуемая добротность контура устанавливается подстроечным резистором R9.

Необходимый уровень восстановления поднесущей (14 дБ) устанавливается с помощью подстроечного резистора R3 в коллекторный цепи транзистора VT1.

Комплексный стереосигнал с восстановленной поднесущей (т. е. полярно модулированный сигнал) снимается с коллектора транзистора

VT1 и через согласующий каскад на транзисторе VT3 подается на вход транзисторов VT5 и VT6.

С эмиттера транзистора VT2 полярно модулированные колебания через резистор R43 и конденсатор С18 поступают на вход интегральной микросхемы D2(K174YP3), выполняющей функцию усилителя—ограничителя сигнала и формирователя коммутирующих импульсов, которые через транзисторы VT14 и VT15 подаются на базу транзисторов VT5 и VT6.

Звуковые сигналы через фильтры надтональных частот L2C7C9C11 и L3C8C10C12 поступают на выходные каскады устройства декодирования на транзисторах VT7—VT9, обеспечивающие усиление этих сигналов до 250 мВ и компенсацию переходных помех.

Устройство автоматического переключения режима работы стереодекодера «моно-стерео» и стереоиндикации выполнено на микросхеме D1 и транзисторах VT10—VT13. Сигнал на устройство стереоавтоматики и стереоиндикации подается с эмиттера транзистора VT2 через резистор R40 и конденсатор С16. При появлении сигнала поднесущей срабатывает устройство автоматического переключения «моно-стерео». При этом каскад на транзисторе VT10 закрывает транзистор VT13. Поднесущая беспрепятственно проходит на вход микросхемы D2 и управляет ключами, осуществляя разделение каналов А и В.

При отсутствии в сигнале на входе стереодекодера напряжения поднесущей или малого его уровня транзистор VT13 открыт и шунтирует вход микросхемы, не пропуская сигнал управления на ключи. В результате на вход стереодекодера проходит только суммарный сигнал

А + В, соответствующий режиму монофонического приема.

При автоматическом включении режима стереопередачи срабатывает и устройство стереоиндикации, выполненное на транзисторах VT11 и VT12. При закрытом транзисторе VT11 через транзистор VT12 протекает такой ток, что лампочка, включенная в коллекторную цепь транзистора VT12 через вывод 6 соединителя XI—Х4, начинает светиться и освещать табло «стерео», расположенное на передней панели тюнера.

Выделенные сигналы А и В через выводы 8 и 10 соединителя X1—Х4 блока А6 подаются на плату повторителя (блок А7) — на выводы 2 и 7 соединителей Х2—Х6 и XI—Х5.

Плата повторителя (рис. 2.11) содержит два составных эмиттерных повторителя стереоканалов на транзисторах VT6—VT9 и ключи на транзисторах VT1 — VT4, коммутирующие либо стереосигналы 34 с выхода стереодекодера в режиме ЧМ, либо сигналы 34 с выхода детектора УПЧ-АМ в режиме AM через ФНЧ на транзисторах VT10 и VT11 ко входам эмиттерных повторителей, выходы которых присоединены к гнездам Х27—Х29 подключения УЗЧ, магнитофона, стереотелефонов (через выводы 8, 9, 10 и 1, 2, 3 соединителей Х2—Хб и X1—Х5 соответственно).

Тракт AM (блок А9, см. рис. 2.6) состоит из плат преселектора с первым смесителем (блок А9-2, рис. 2.12), гетеродина (блок А9-3, рис. 2.13), УПЧ-АМ (блок А9-1, рис. 2.14) со вторым гетеродином и смесителем. Сигнал с внешней антенны (гнездо Х24) либо с магнитной антенны (гнездо Х25) поступает на вход преселектора.

Плата преселектора AM (рис. 2.12) предназначена для обеспечения избирательности по

зеркальному каналу, согласования выходного сопротивления внешней антенны с входным сопротивлением фильтров преселектора, автоматического регулирования коэффициента передачи входного радиочастотного сигнала при превышении сигналами заданного уровня, а также для коммутации электрической и магнитной антенн.

Широкополосный резистивный УРЧ выполнен на транзисторах VT3, VT6. Нагрузкой каскадов являются резисторы и звенья ФНЧ с характеристическим сопротивлением 600 Ом. Аттенюатор входного сигнала состоит из регулируемого резистора оптоэлектронного преобразователя VT1 (ОЭП-12) и постоянного резистора R5 в цепи затвора транзистора VT3. Значение резистора выбрано достаточно большим (20 кОм), чтобы обеспечить удовлетворительное согласование с электрической антенной и ее эквивалентом (при измерениях), особенно в диапазоне ДВ, где импеданс ее составляет несколько килоом.

Таким образом, управляемый узел системы АРУ является линейным и режим транзистора VT3 усилителя и его коэффициент усиления не зависят от уровня входных сигналов, что также способствует линеаризации тракта AM. Коэффициент усиления блока при этом (с учетом нагрузки фильтрами) составляет 2...3.

Усилитель сигналов, поступающих от широкополосной МА в диапазонах ДВ и СВ, выполнен на транзисторе VT2. Выход усилителя подключен к затвору транзистора VT3 через элек тронный ключ на транзисторе VT4.

Коммутирование антенны происходит следующим образом. При работе с электрической антенной ключ на транзисторе VT4 закрыт

напряжением с делителя R16RI8. Узел МА при этом отключен от входа усилителя на транзисторе VT3.

При работе с МА на затвор транзистора VT4 от коммутатора рода работ подается потенциал, открывающий этот ключ и соединяющий выход усилителя на транзисторе VT2 магнитной антенны со входом транзистора VT3. Транзистор VT5 системы АРУ закрывается, отключая оптрон и электрическую антенну. Контур L6C24C25 образует фильтр-пробку частоты 10,7 МГц, а контур L1C5 является корректирующим и обеспечивает подъем частотной характеристики на частоте 12 МГц. С коллектора транзистора VT6 сигнал поступает на первый смеситель на диодах VD2—VD9 (КД514А). Сигнал гетеродина диапазонов AM подается на смеситель с блока А9-3 (на выводы 1 и 3 блока А9-2).

Сигнал первой ПЧ (10,7 МГц) выделяется кварцевым Фильтром Z (ФГ12П-307-10,7М-18) и через вывод 5 блока А9-2 подается на плату УПЧ-АМ (вывод 1 блока А9-1).

Блок гетеродинов AM тракта (А9-3, рис. 2.13) обеспечивает генерацию сигналов гетеродина в семи диапазонах частот с варикапной перестройкой по диапазону. Блок состоит из семи отдельных задающих LC-генераторов на полевых транзисторах VT1 — VT7 (КП306А), коммутируемых по вторым затворам в соответствии с выбранными диапазонами. Все генераторы работают на общую резистивную нагрузку R23, с которой сигнал гетеродина поступает на УМ на биполярных транзисторах VT8—VT10 с широкополосными трансформаторами Т1 и Т2. С выхода последнего напряжение гетеродина подается на первый смеситель, расположенный на плате преселектора.

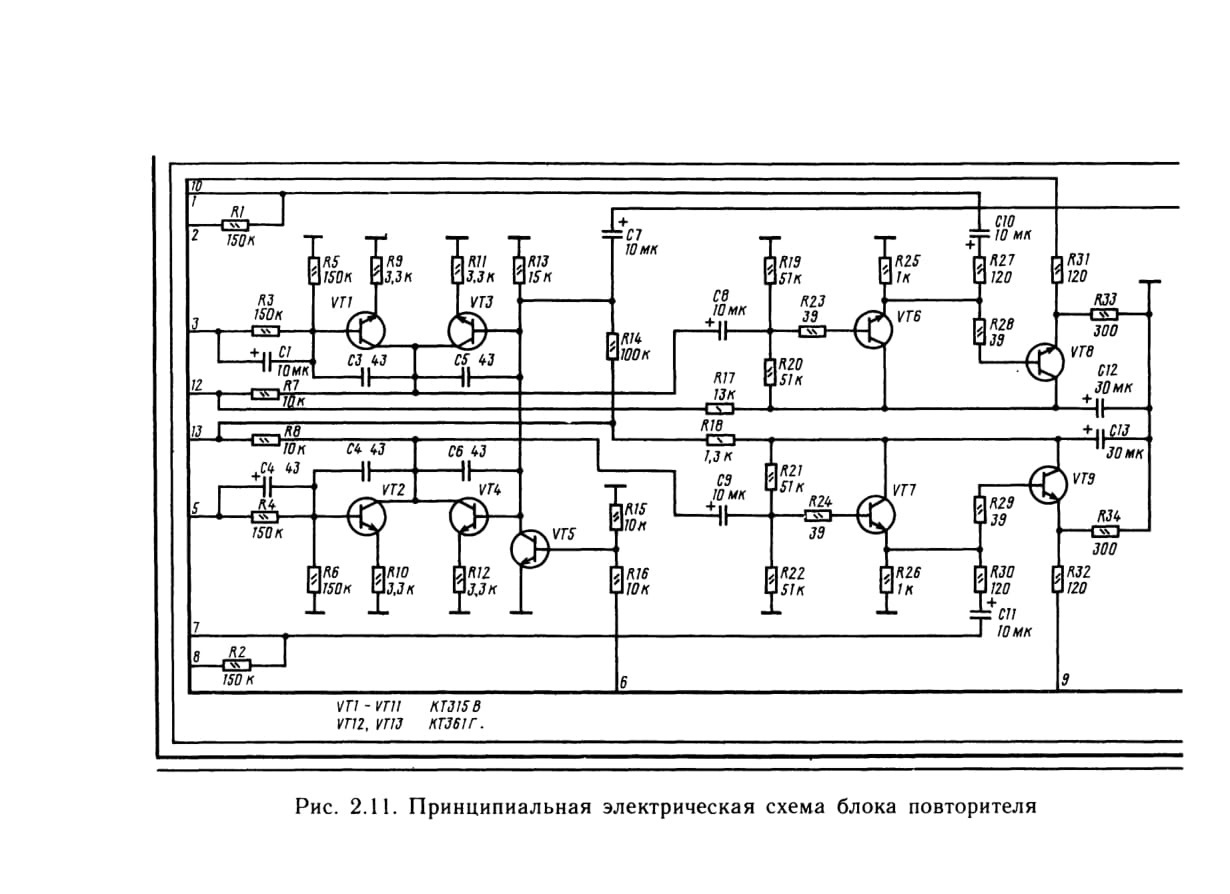

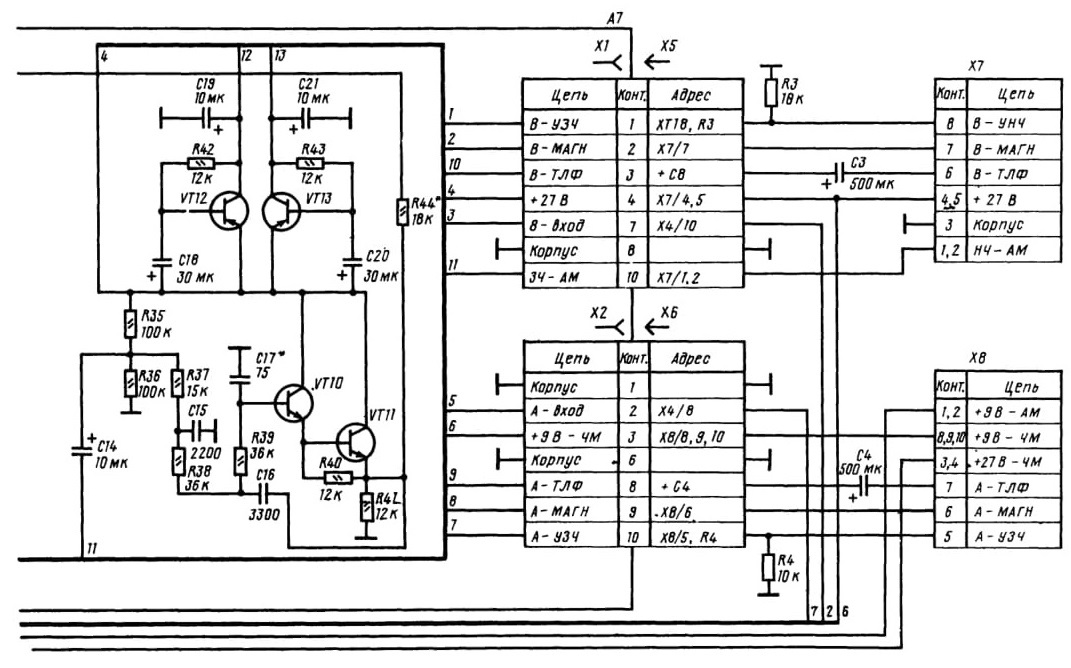

Рис. 2.11. Принципиальная электрическая схема блока повторителя

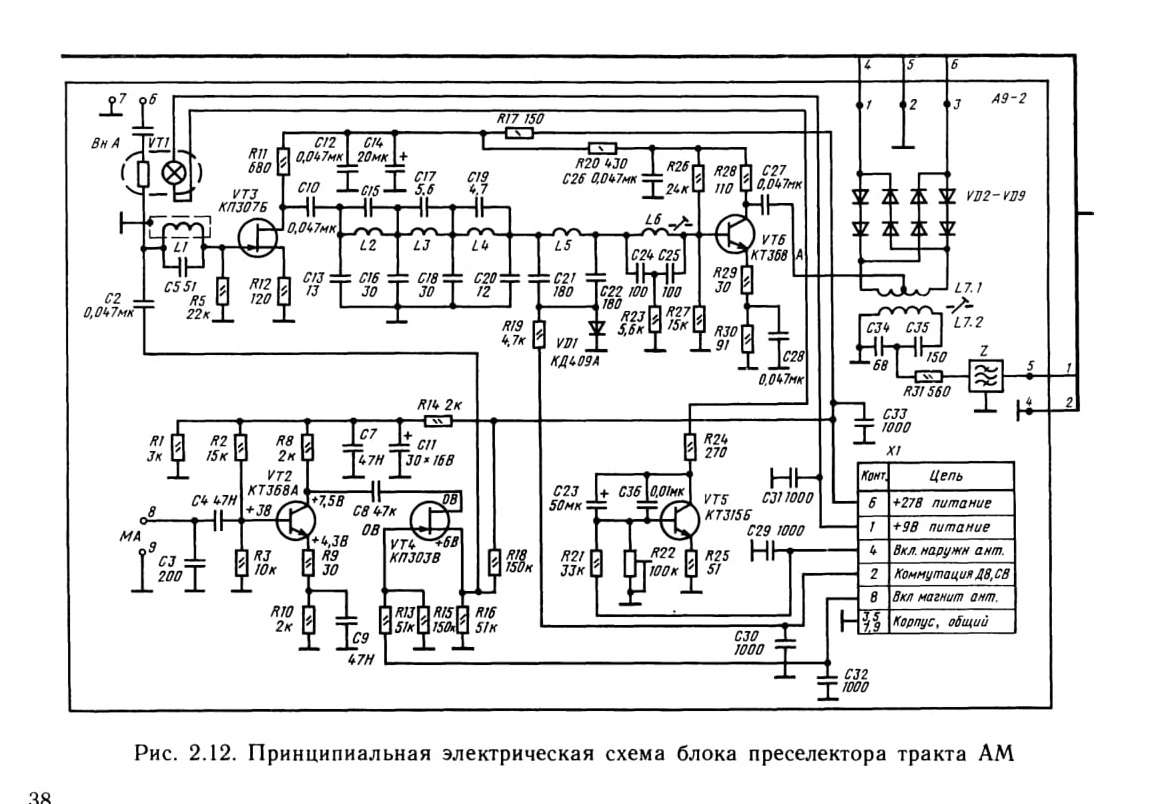

Рис. 2.12. Принципиальная электрическая схема блока преселектора тракта AM

Перестройка по диапазону осуществляется варикапными матрицами VD1 — VD7 (KBCI11A) при подаче на них управляющего напряжения перестройки 3...20 В.

Плата УПЧ-АМ (блок А9-1, рис. 2.14) включает в себя второй, кварцованный гетеродин, усилитель первой ПЧ 10,7 МГц, кольцевой диодный смеситель, фильтр второй ПЧ 465 кГц и усилитель второй ПЧ с детектором, а также усилитель АРУ.

Поступивший сигнал с платы преселектора первой ПЧ 10,7 МГц усиливается каскадом на полевом транзисторе VT1, второй затвор которого используется в системе АРУ. Со стоковой нагрузки L1.1C4 через катушку связи L1.2 сигнал поступает на диодный смеситель VDI — VD8.

Напряжение второго гетеродина на транзисторе VT2 кварцованной частотой 11,165 МГц) усиливается каскадом на транзисторе VT3 и с его нагрузки (контура L2.2C12) подается на второй вход диодного смесителя через катушку связи L2.1.

Выделенный широкополосным согласующим фильтром L3C15C16 сигнал второй ПЧ 465 кГц проходит через узкополосный пьезокерамический фильтр Z1 (ФП1П1-4-1), обеспечивающий избирательность по соседнему каналу, а затем усиливается каскадом на транзисторах VT10, VT11 и поступает на вход микросхемы D1 (К174УР2А). Микросхема осуществляет основное усиление сигнала ПЧ 465 кГц и синхронное детектирование AM сигнала, обеспечивающее малые нелинейные искажения выходного сигнала 34. Схема охвачена кольцом местной АРУ с вывода 12 через резистор R44 на вывод 4 микросхемы D1.

Каскадом на транзисторе VT5 сигнал АРУ усиливается и подается на затвор транзистора VT1, управляя его усилением, а также на плату преселектора (блок А9-2, вывод соединителя XI) через блок А4 (см. рис. 2.6).

Для переключения режимов «широкая полоса» — «узкая полоса» применены ключи на транзисторах VT6, VT8, и VT7, VT9 соответственно. Избирательность по соседнему каналу при узкой полосе приема обеспечивается пьезокерамическим фильтром Z1, а при широкой полосе — кварцевым фильтром Z (ФП2П-307-10, 7М-18), расположенным на плате преселектора (блок А9-2). Плата соединений тюнера (блок А5, см. рис. 2.6) содержит плату АПЧ (блок А8, рис. 2.15), которая предназначена для АПЧ гетеродинов ЧМ и AM трактов.

Для управления используется постоянная составляющая выходного напряжения частотного детектора, которая пропорциональна отклонению частоты и зависит от знака отклонения.

Плата АПЧ содержит управляемый термостабильный стабилизатор напряжения компенсационного типа; усилитель постоянного тока с преобразованием; усилитель ограничителя второй ПЧ тракта AM (465 кГц); частотный детектор AM тракта; элементы коммутации.

Усилитель постоянного тока состоит из модулятора, демодулятора, усилителя переменного напряжения, генератора тактовых импульсов на микросхемах D3 (К176ЛА7) и D4 (К176ТМ2). Модулятор выполнен на транзисторах VT7 и VT8, которые противофазно закрываются тактовыми импульсами положительной полярности.

При отсутствии сигнала на входе модулятора на стоках транзисторов переменный сигнал отсутствует. Появление постоянной составляющей

напряжения на входе модулятора приводит к периодическому появлению этого напряжения на выходе его в половинной частотой генератора тактовых импульсов. При этом амплитуда сигнала пропорциональна входному напряжению.

Полученные импульсы усиливаются усилителем переменного напряжения на транзисторах VT5 и VT6. Демодулятор на транзисторе VT3 управляет стабилизатором таким образом, что абсолютная величина изменения выходного напряжения стабилизатора пропорциональна амплитуде
сигнала на выходе демодулятора, а направление изменения выходного напряжения зависит от фазы управляющего сигнала (разность фаз управляющего и коммутирующего сигналов может принимать значения 0 и 180°). Включение и выключение АПЧ производится с помощью оптрона VT10, а оптронами VT9 и VT11 осуществляется подключение выходов частотных детекторов соответствующего тракта.

Устройства управления индикаторами «Настройка» и «Антенна» (Р1 и Р2, блок А15, см. рис. 2.6) представляют собой УПТ, выполненные на микросхемах D1 и D2.

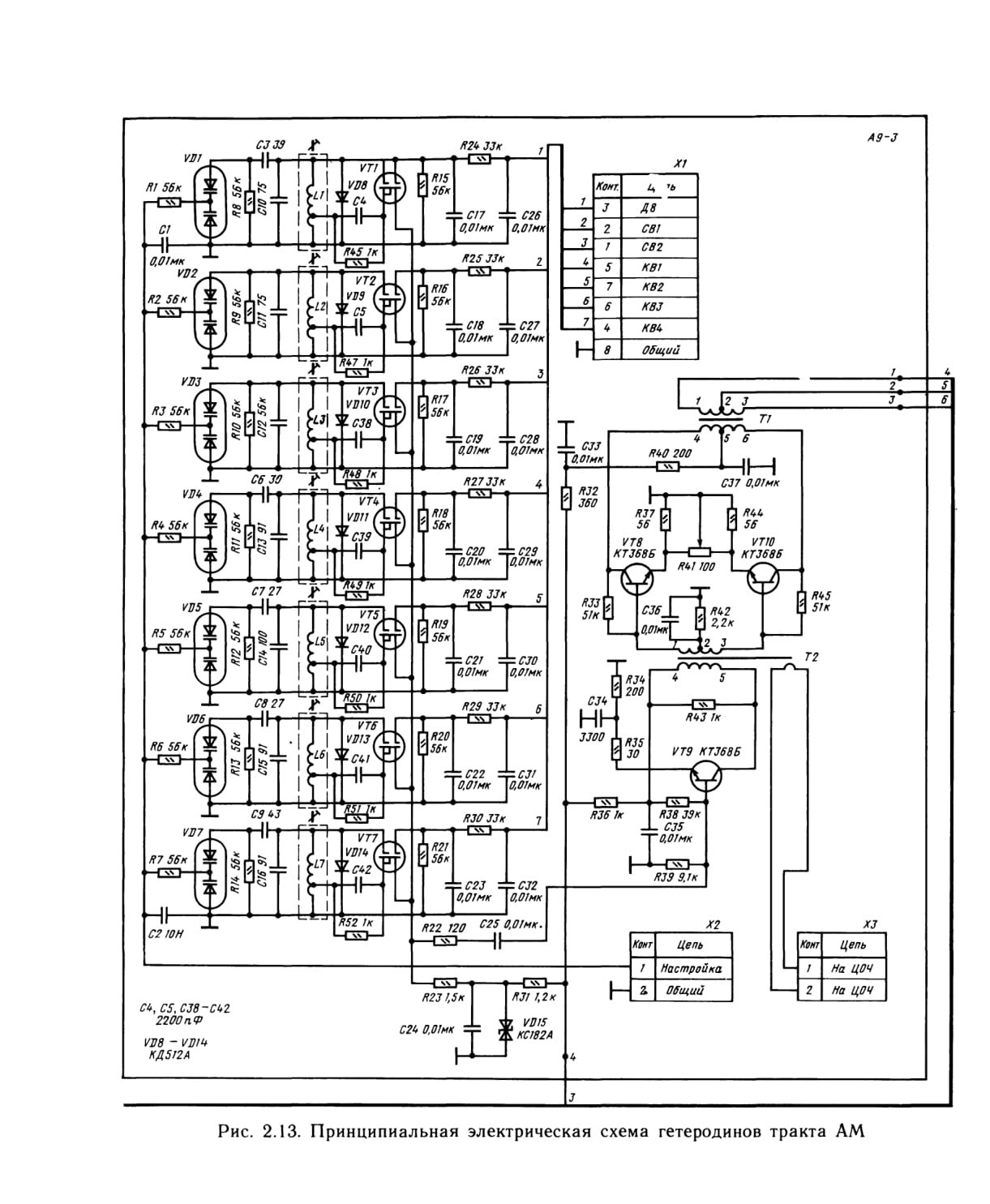

Рис. 2.13. Принципиальная электрическая схема гетеродинов тракта AM

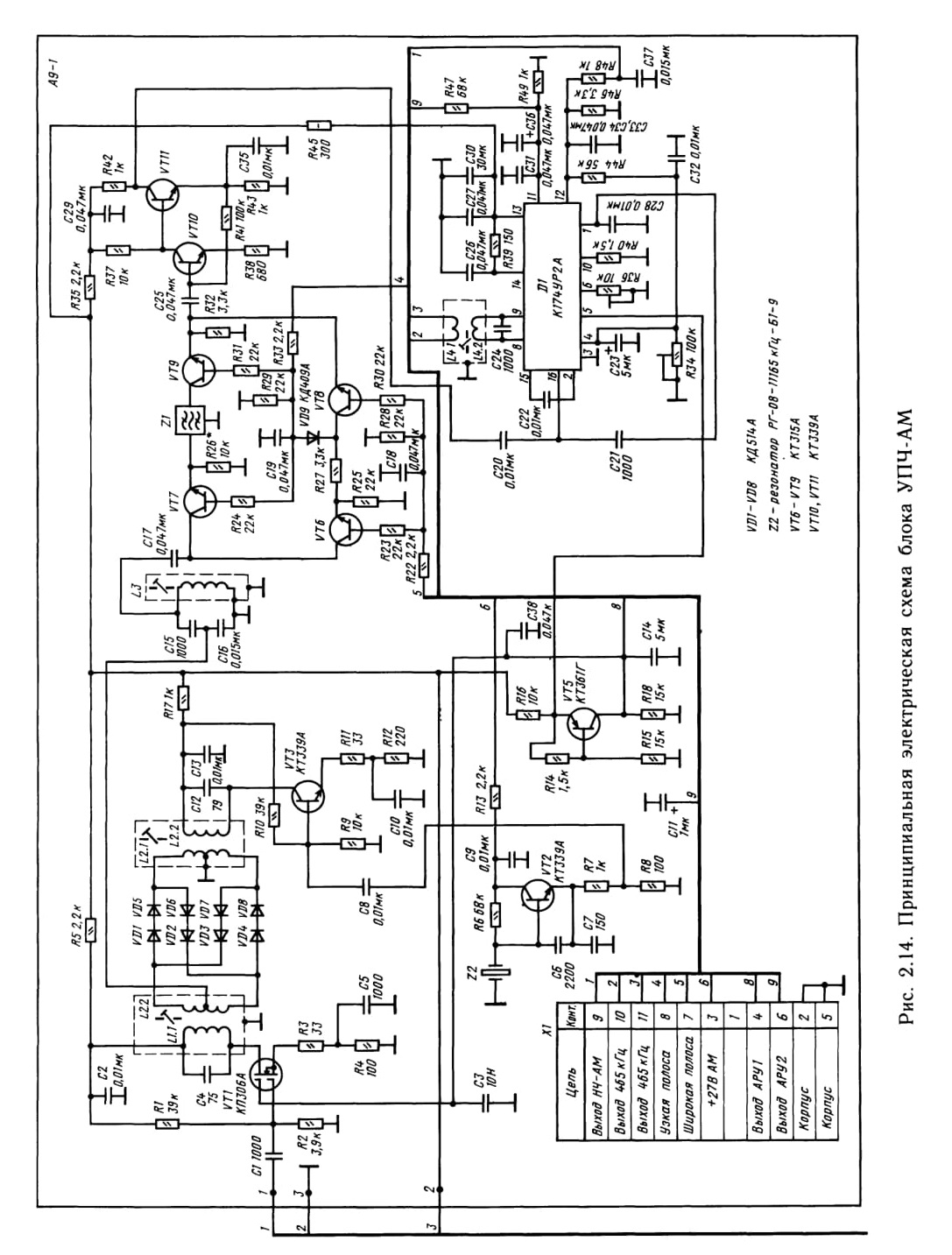

Рис. 2.14. Принципиальная электрическая схема блока УПЧ-АМ

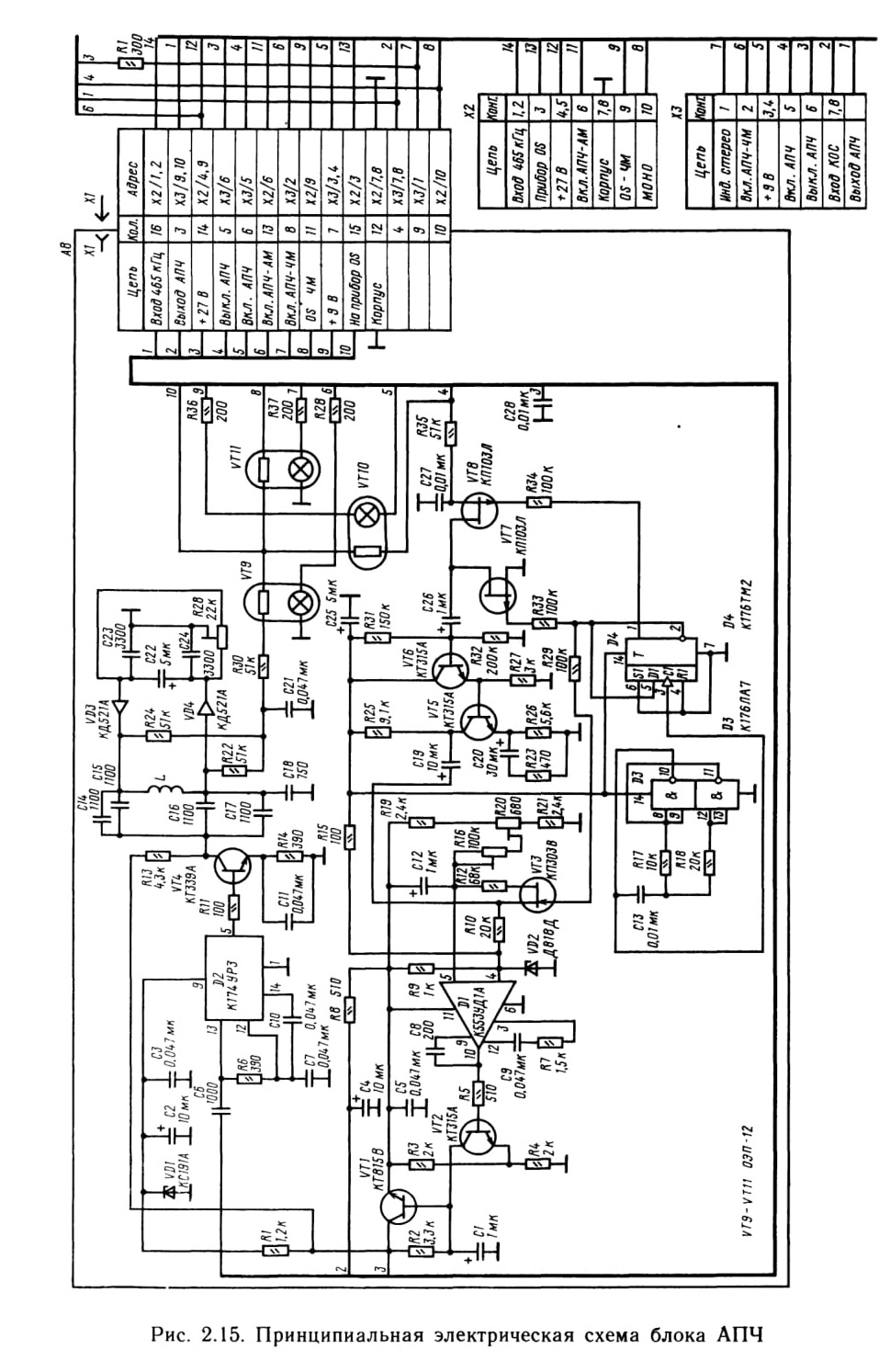

Рис. 2.15. Принципиальная электрическая схема блока АПЧ

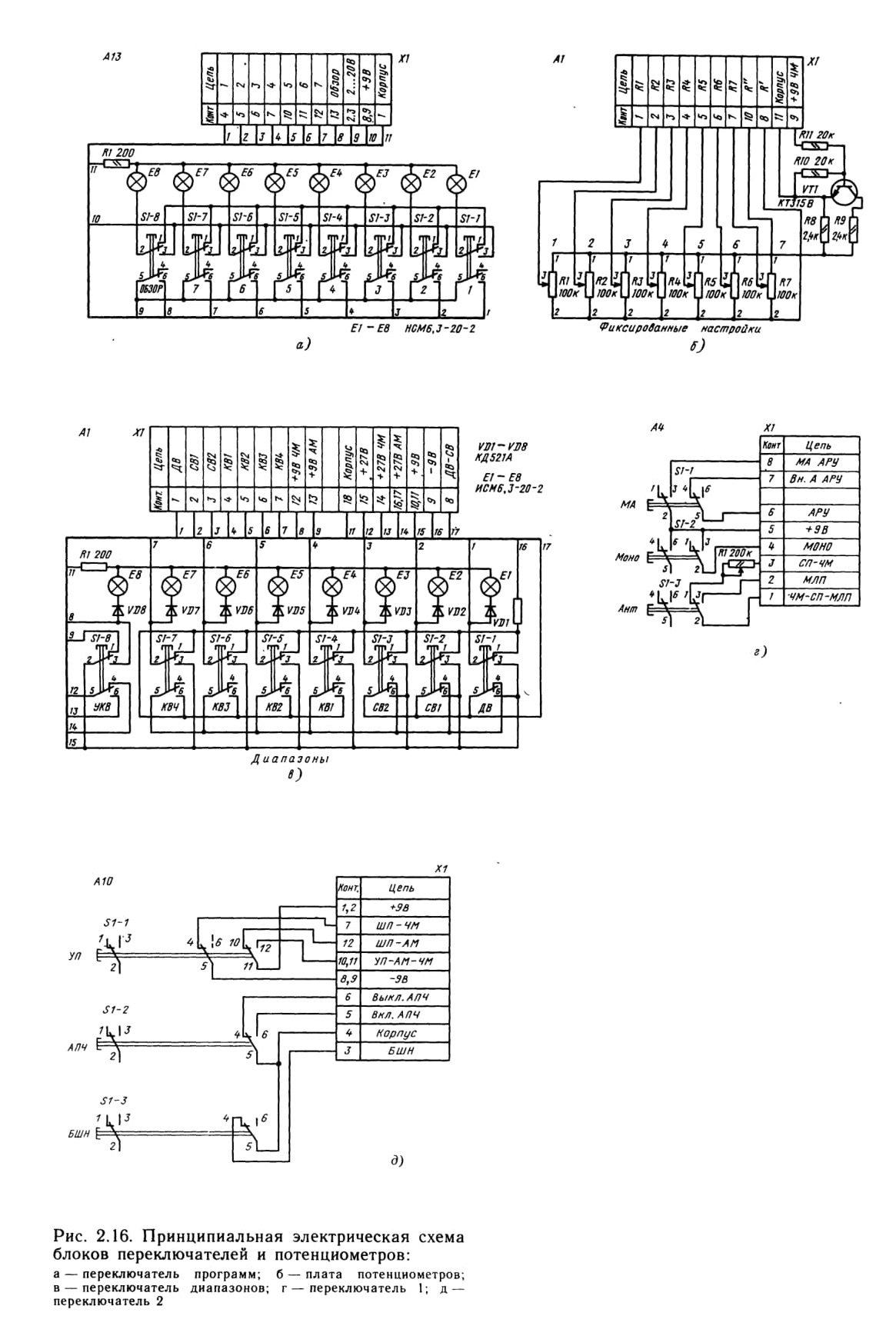

Рис. 2.16. Принципиальная электрическая схема блоков переключателей и потенциометров:
а — переключатель программ; б — плата потенциометров; в — переключатель диапазонов; г—переключатель 1; д — переключатель 2

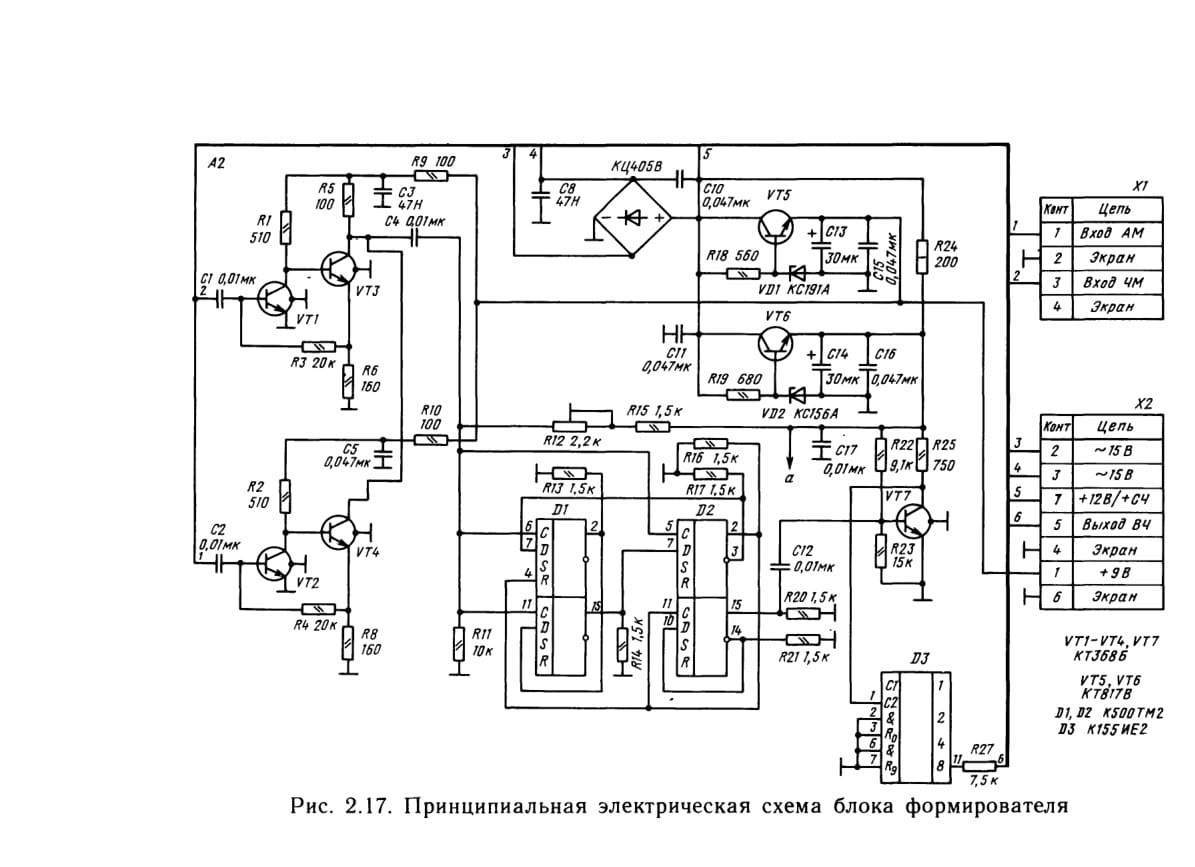

Рис. 2.17. Принципиальная электрическая схема блока формирователя

Микросхема D1 в режиме ЧМ преобразует сигнал напряженности поля (с выхода 14 микросхемы К174ХА6 блока А11-2) или многолучевого приема (с пикового детектора VD1 блока А11-2) в напряжение управления индикатором «Антенна».

В режиме AM происходит преобразование сигнала с выхода АРУ блока УПЧ-АМ (А9-1), характеризующего силу поля, в напряжение управления индикатором «Антенна».

Микросхема D2 в режимах AM и ЧМ преобразует разнополярное напряжение управления системой АПЧ в напряжение управления индикатором точной настройки «Настройка».

Тракт управления и настройки (рис. 2.16) состоит из переключателя программ с индикацией включения, коммутирующего семь потенциометров фиксированных настроек и один потенциометр обзорной настройки (рис. 2.16, а, б), переключателя диапазонов ДВ, СВ1, СВ2, КВ1 — КВ4, УКВ (рис. 2.16, в), переключателей

1 и 2 (рис. 2.16, г, д), коммутирующих внешнюю и магнитную антенны AM, режимы «моно» и «стерео», полосы приема «узкую» и «широкую», индикацию многолучевого приема и настройку по нулю S-кривой в УКВ диапазоне, включение АПЧ и БШН.

Для настройки тюнера по нулю S-кривой и силе тока в AM и ЧМ диапазонах и точной ориентации внешней ЧМ антенны сигналы с плат АПЧ, УПЧ-АМ, УПЧ-ЧМ через переключатель

2 поступают на плату повторителя устройства управления стрелочными индикаторами «Антенна» и «Настройка».

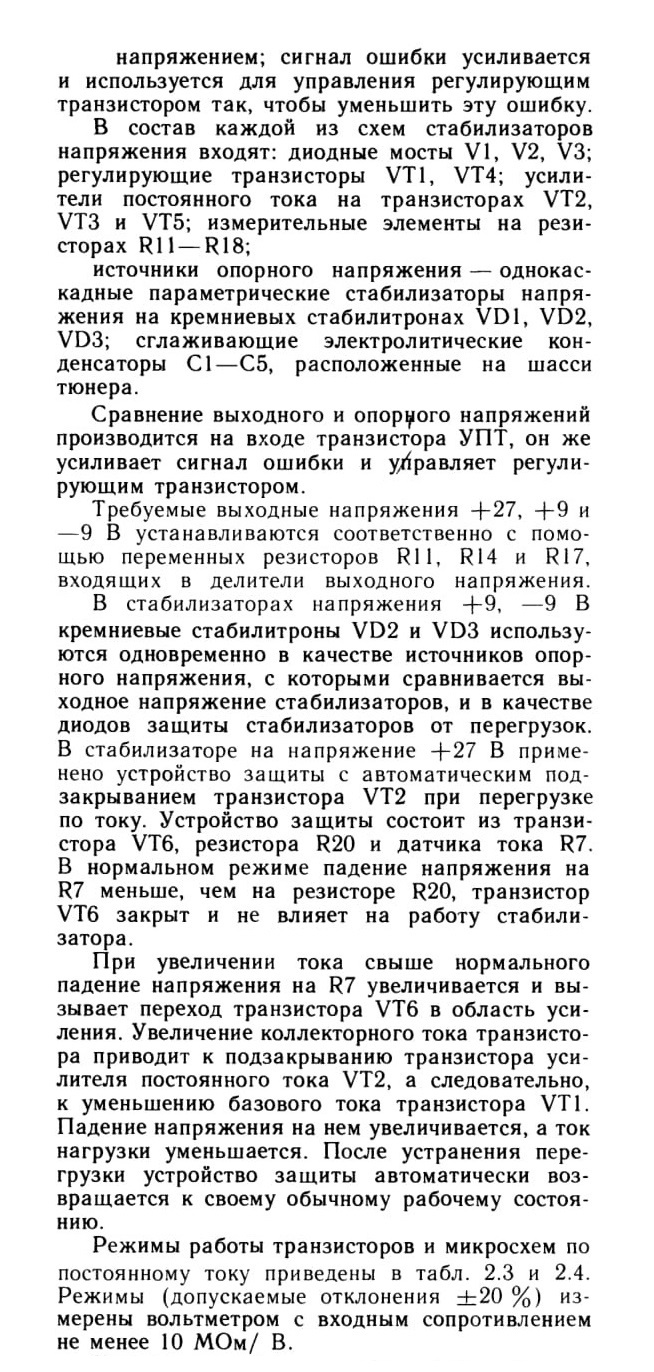

Плата формирователя (блок А2, рис. 2.17) состоит из стабилизаторов напряжения постоянного

напряжения постоянного тока последовательного типа на напряжение + 27, +9, —9 В. Компенсационные стабилизаторы с непрерывным способом регулирования представляют собой замкнутую систему автоматического регулирования выходного напряжения при воз-
действии различных возмущающих факторов. В качестве регулирующего элемента устройства использованы биполярные транзисторы n-р-n типа, работающие в режиме усиления. В цепи ООС стабилизаторов напряжения происходит непрерывное автоматическое сравнение с опорным

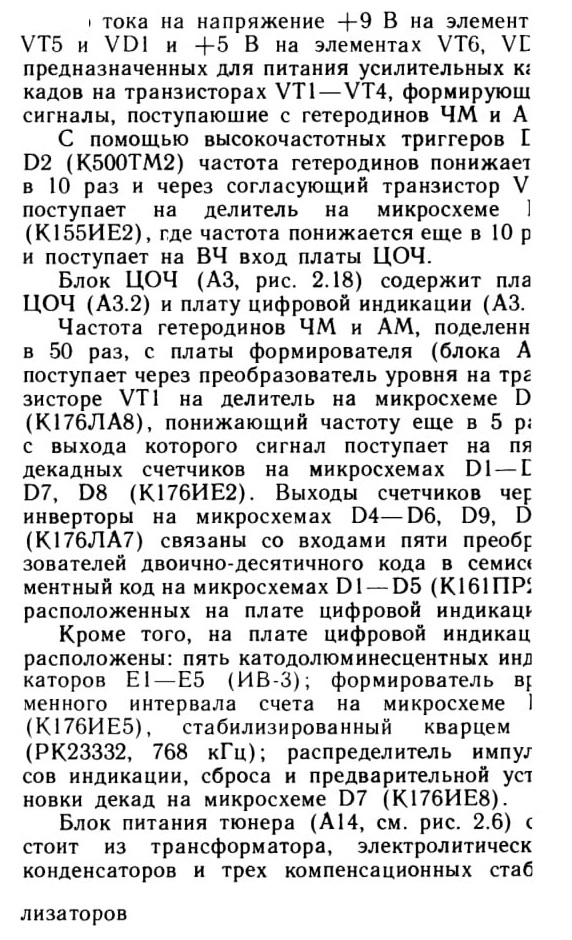

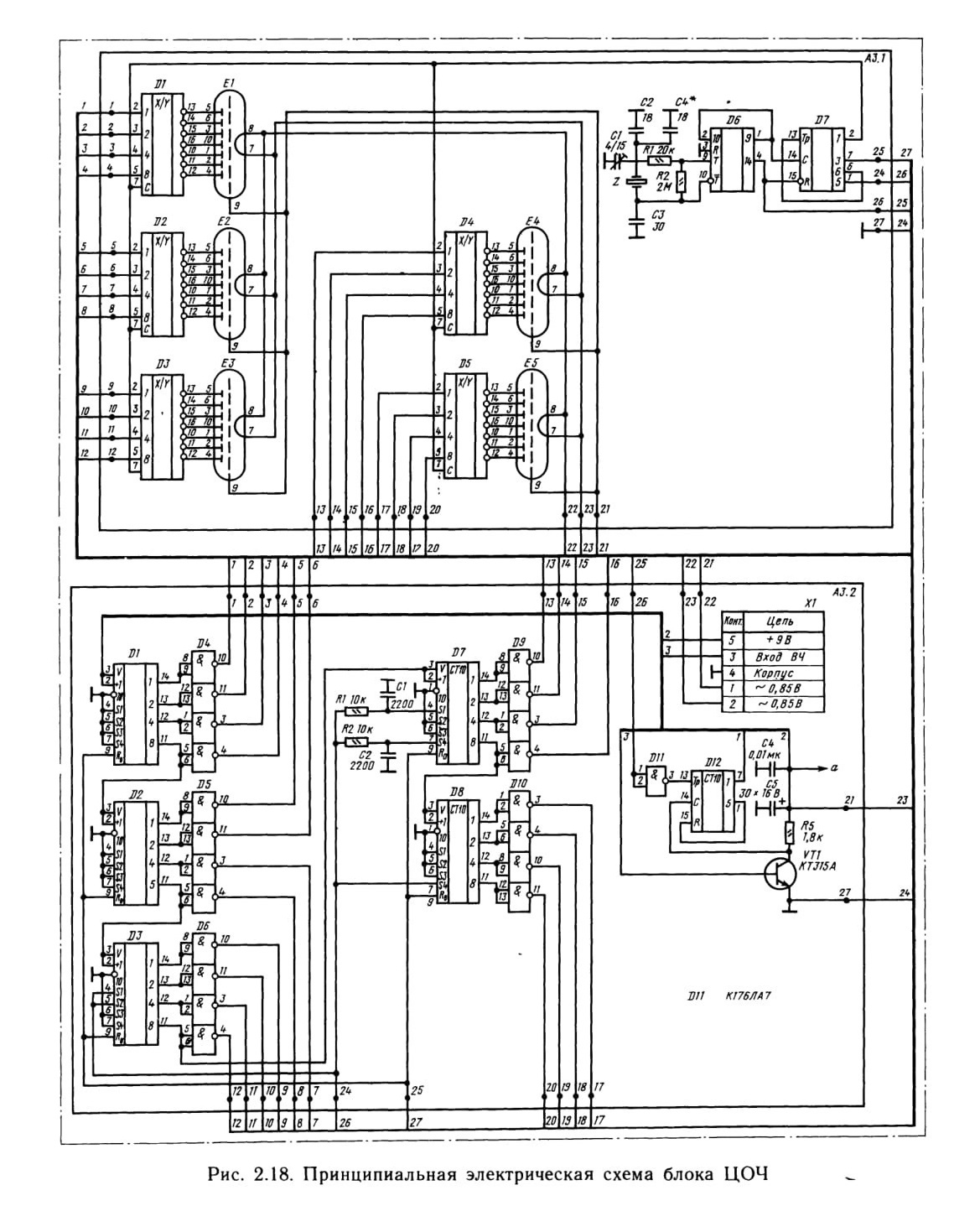

Рис. 2.18. Принципиальная электрическая схема блока ЦОЧ

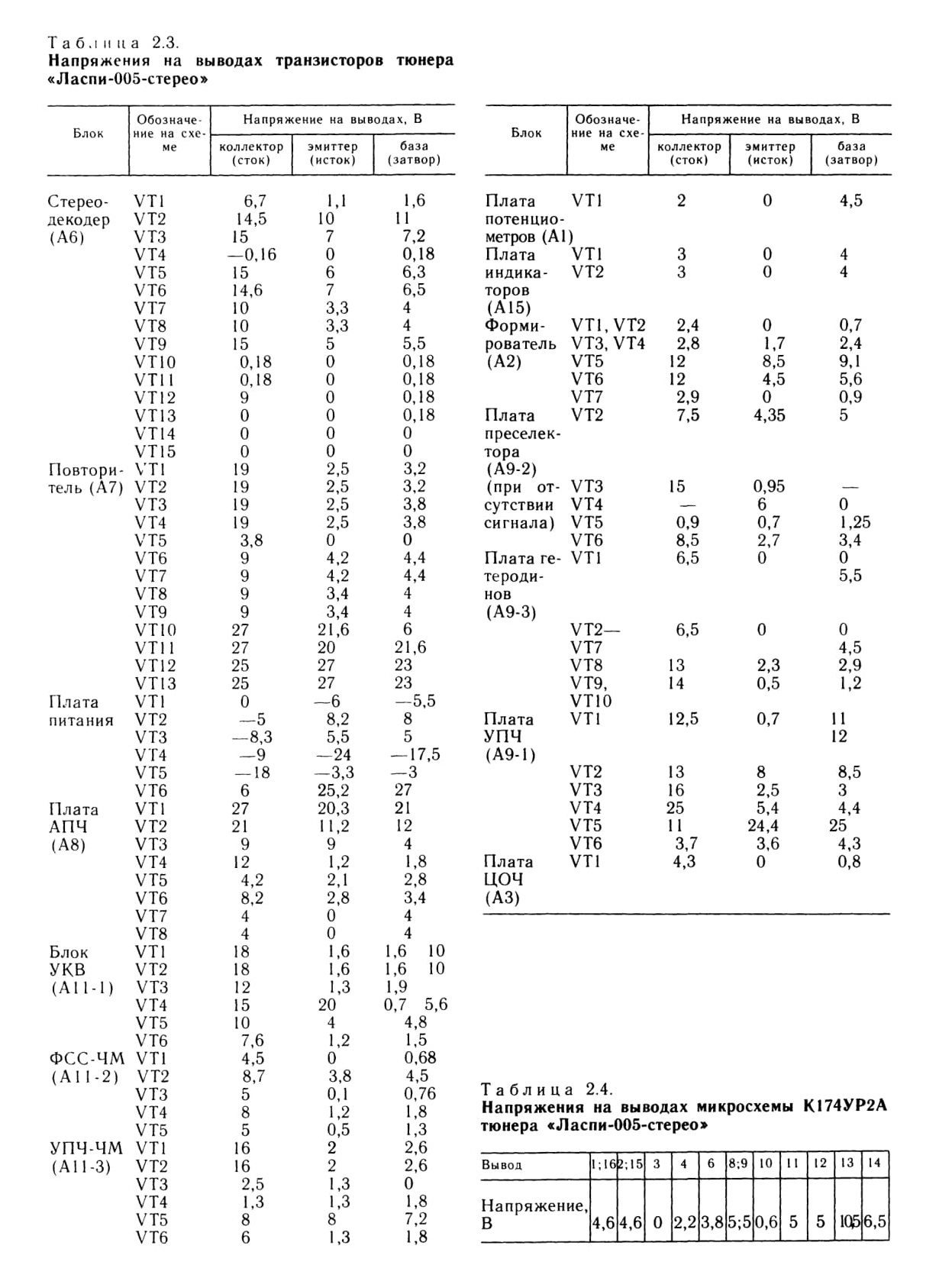

Таблица 2.3. Напряжения на выводах транзисторов тюнера «Ласпи-005-стерео»

Таблица 2.4. Напряжения на выводах микросхемы К174УР2А тюнера «Ласпи-005-стерео»

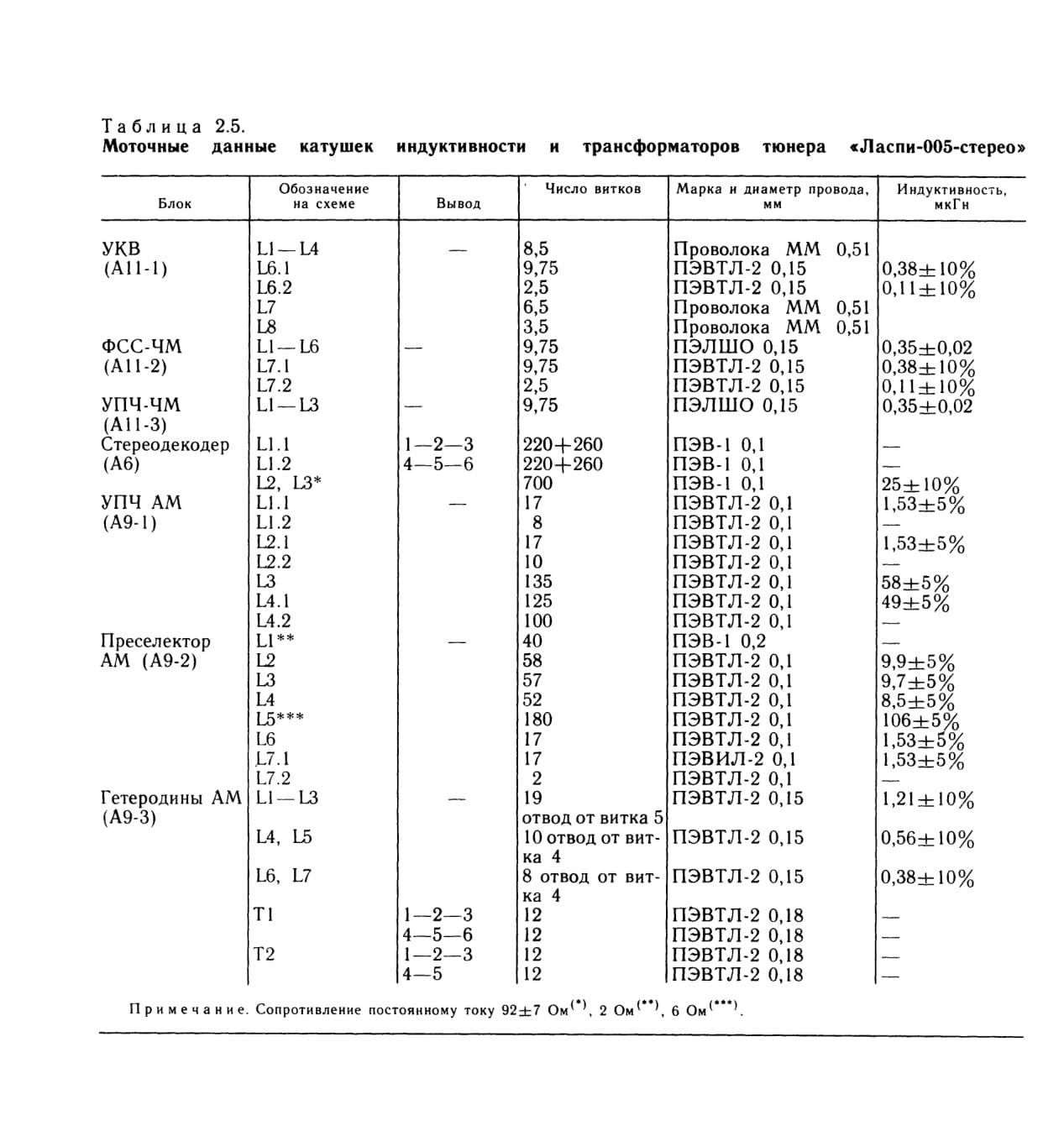

Таблица 2.5.

Моточные данные катушек индуктивности и трансформаторов тюнера «Ласпи-005-стерео»

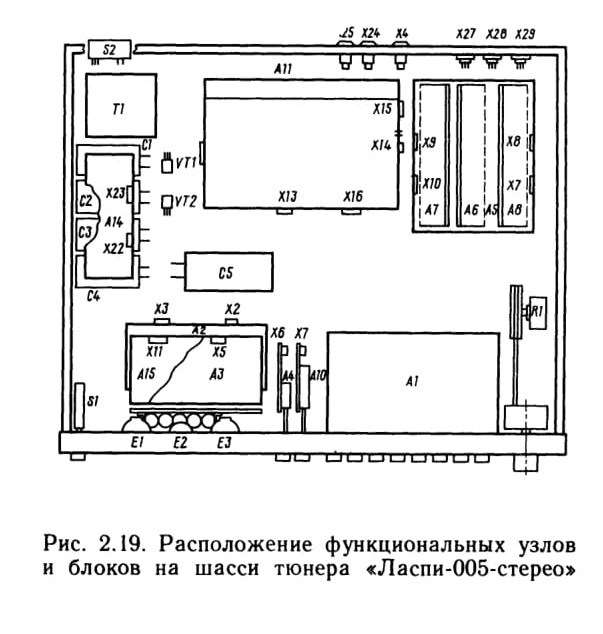

Рис. 2.19. Расположение функциональных узлов и блоков на шасси тюнера «Ласпи-005-стерео»

Конструкция. Конструктивно тюнер выполнен в корпусе прямоугольной формы. Корпус состоит из передней и задней панелей, боковых стенок, изготовленных из алюминиевого сплава методом литья. Верхняя крышка изготовлена из листового алюминиевого сплава методом штамповки.

На шасси тюнера (рис. 2.19) закреплены: трансформатор Т1 и конденсаторы блока питания C1—С5; экранированный блок AM (А9), состоящий из плат преселектора, гетеродинов AM, УПЧ-АМ; экранированный блок формирователя (А2); кронштейны с блоком ЦОЧ (АЗ),

платой питания (А14), платой индикации (А15)э резистором «Настройка»; плата соединений тюнера (А5); жгут. На плату соединений через соединители СНП установлены платы АПЧ (А8), стереодекодер (А6) и плата повторителя (А7). Над блоком AM на откидной раме закреплен экранированный блок ЧМ (A11), состоящий из плат УКВ, ФСС-ЧМ, УПЧ-ЧМ.

Все платы, расположенные на шасси, кроме платы соединений, имеют одинаковые габаритные размеры 120X60 мм. Расположение радиоэлементов на печатных платах тюнера показано на рис. 2.20, а—о.

На передней панели тюнера закреплены платы потенциометров, платы переключателей программ и диапазонов, ручка настройки, кнопка включения сети, стрелочные индикаторы с лампами подсветки, лампочка индикации стереоприема.

Кинематическая схема узла настройки приведена на рис. 2.21. На задней панели тюнера размещены гнезда для подключения внешних АМ-ЧМ антенн, магнитной AM антенны, магнитофона, стереофонического УЗЧ, стереотелефонов, используемых при настройке и ремонте тюнера, переключатель напряжения сети типа ПНСК-1 с предохранителями. Соединение плат со жгутом осуществляется через соединители типа ОНП.

Моточные данные катушек индуктивности и трансформаторов приведены в табл. 2.5 и 2.6.

Порядок разборки и сборки тюнера. Для разборки необходимо отвинтить со стороны задней панели тюнера два винта и снять верхнюю крышку. Для доступа к крепежным винтам шасси следует снять дно тюнера, отвернув винты, крепящие амортизаторы.

Для ремонта платы переключателей диапазонов нужно: снять плату потенциометров, отвернув четыре винта, крепящих ее к передней панели тюнера, снять плату переключателей программ, отвернув два винта, и затем снять плату потенциометров, отвернув два винта, крепящих ее к передней панели. Сборку тюнера осуществляют в обратной последовательности.

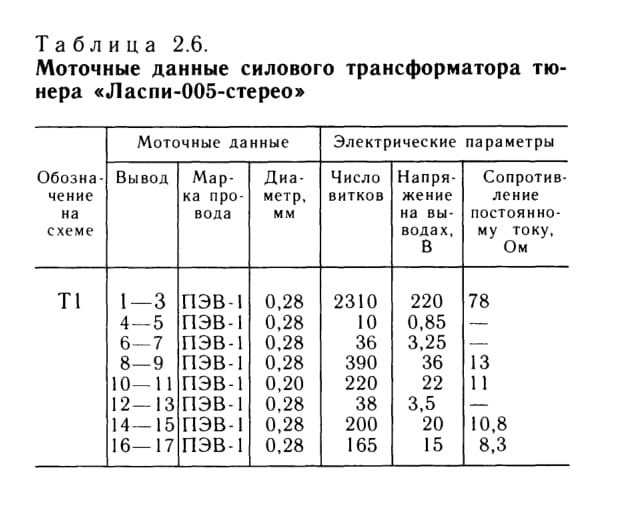

Таблица 2.6.
Моточные данные силового трансформатора тюнера «Ласпи-005-стерео»

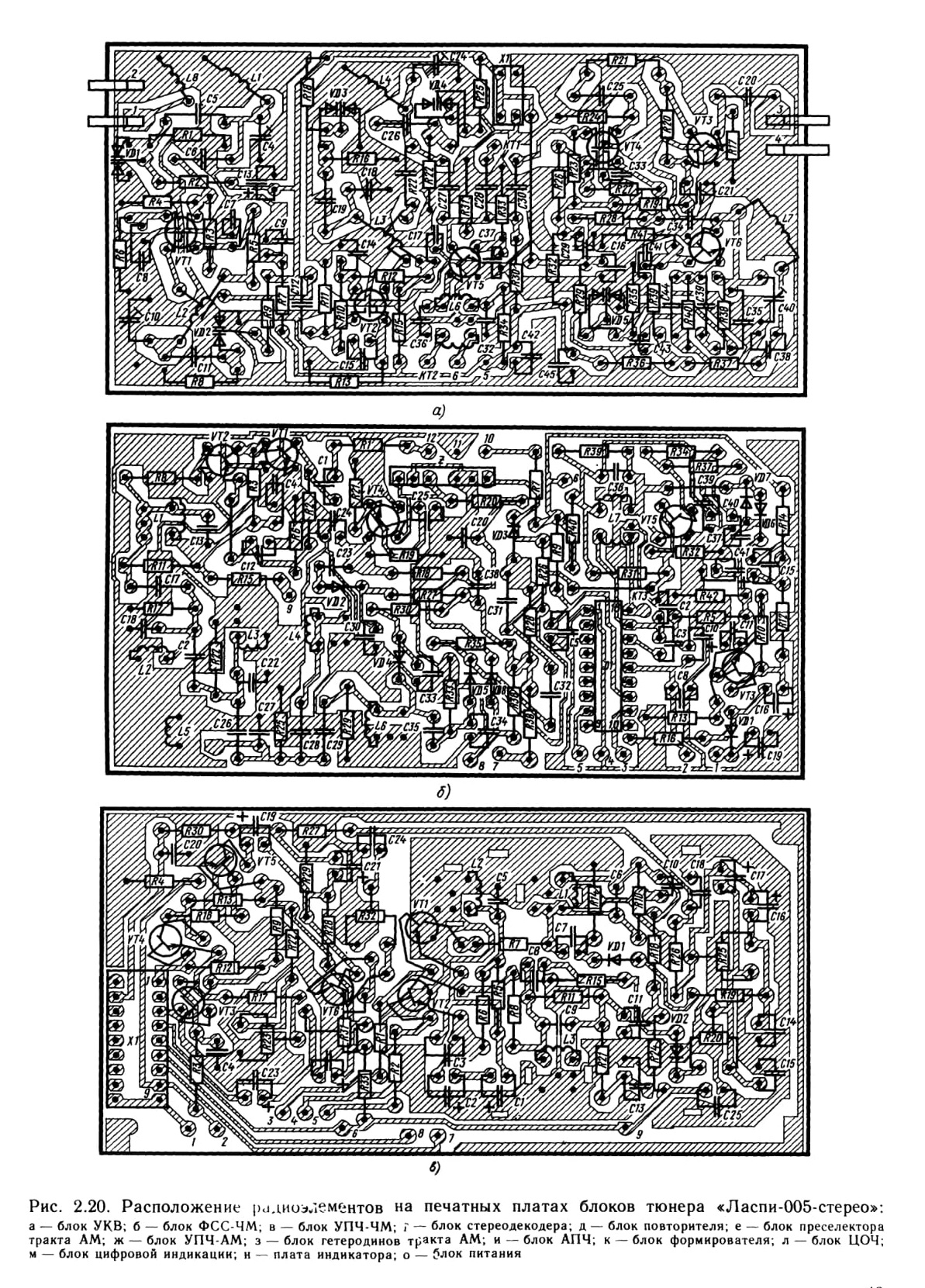

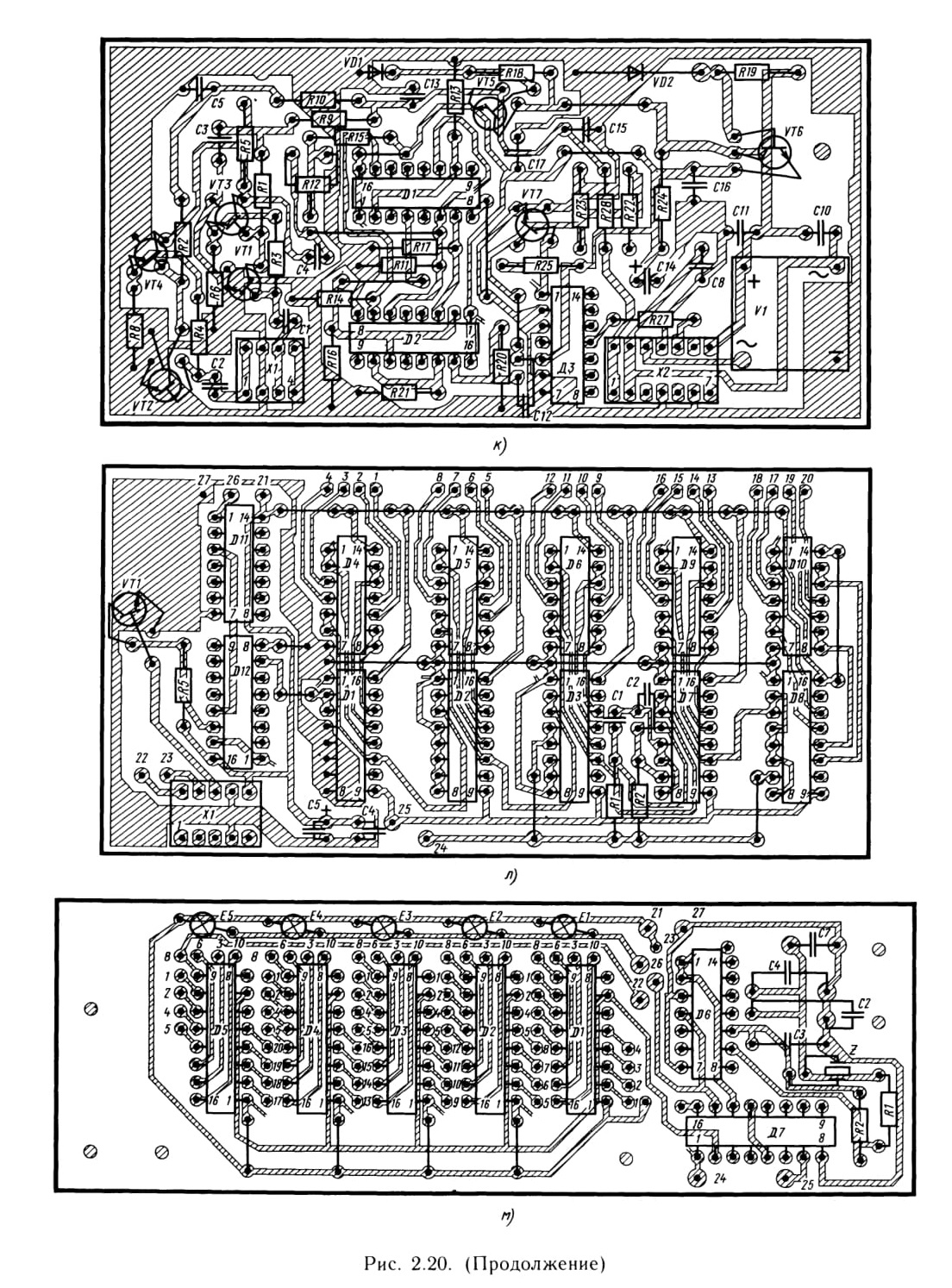

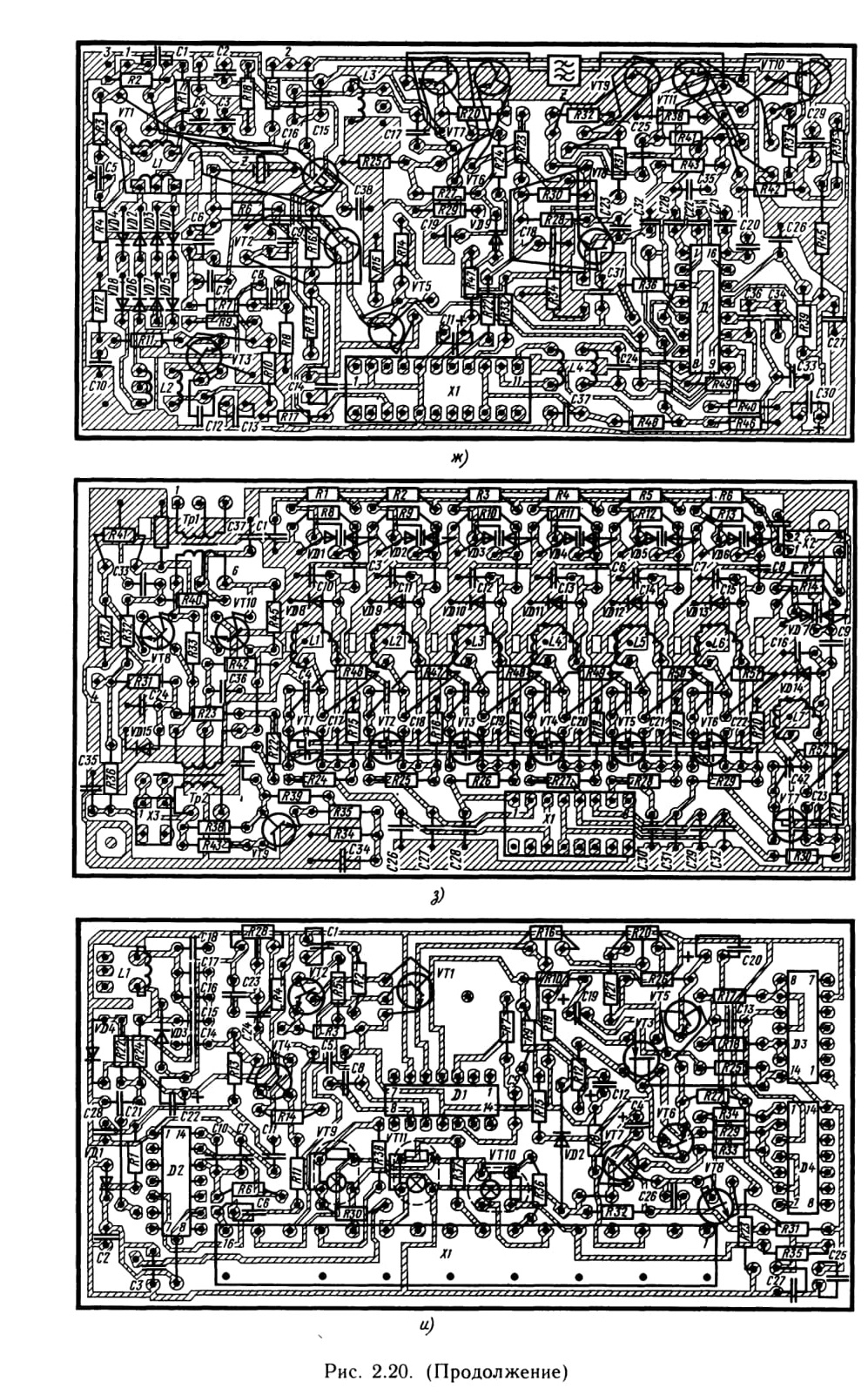

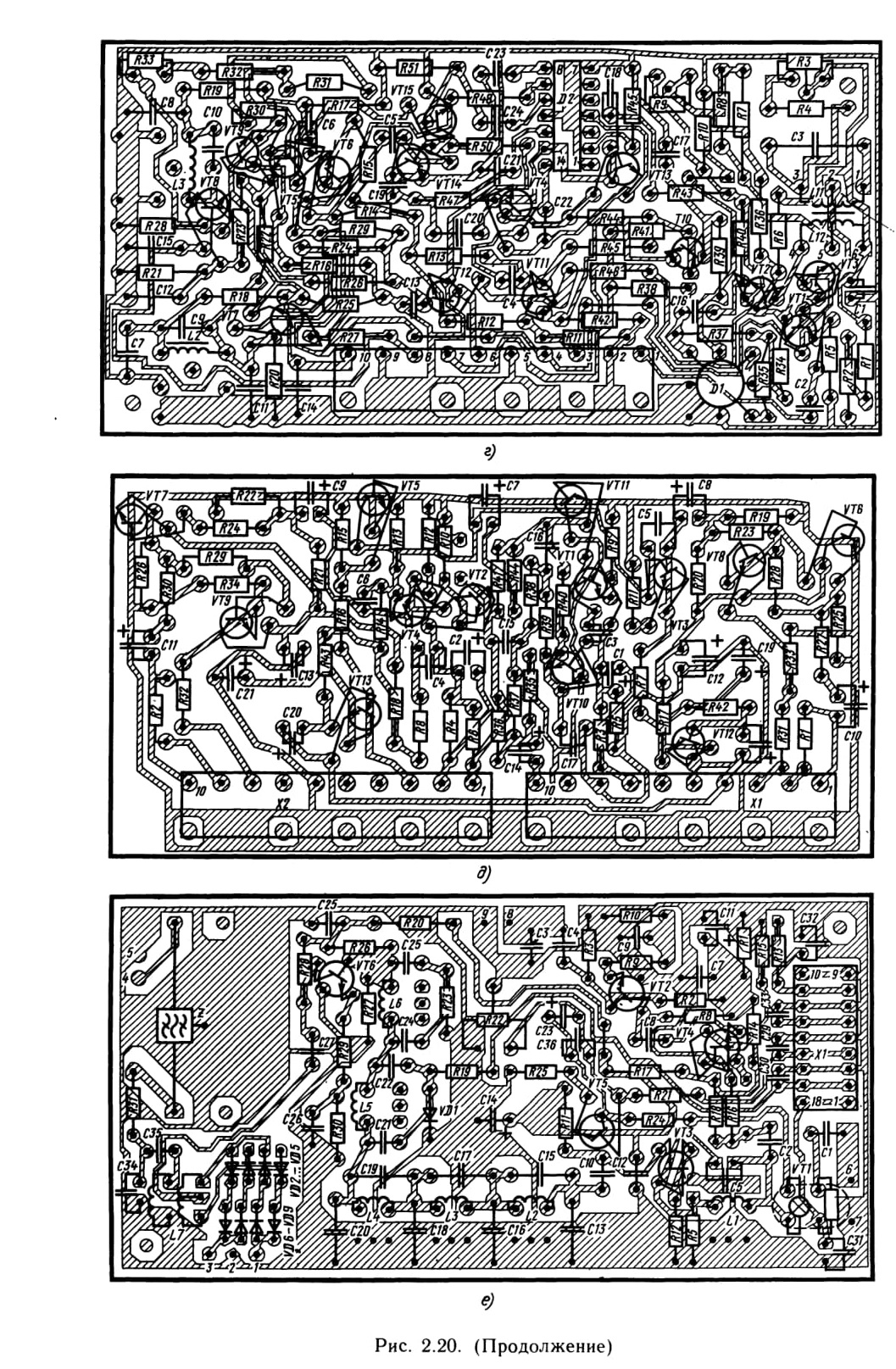

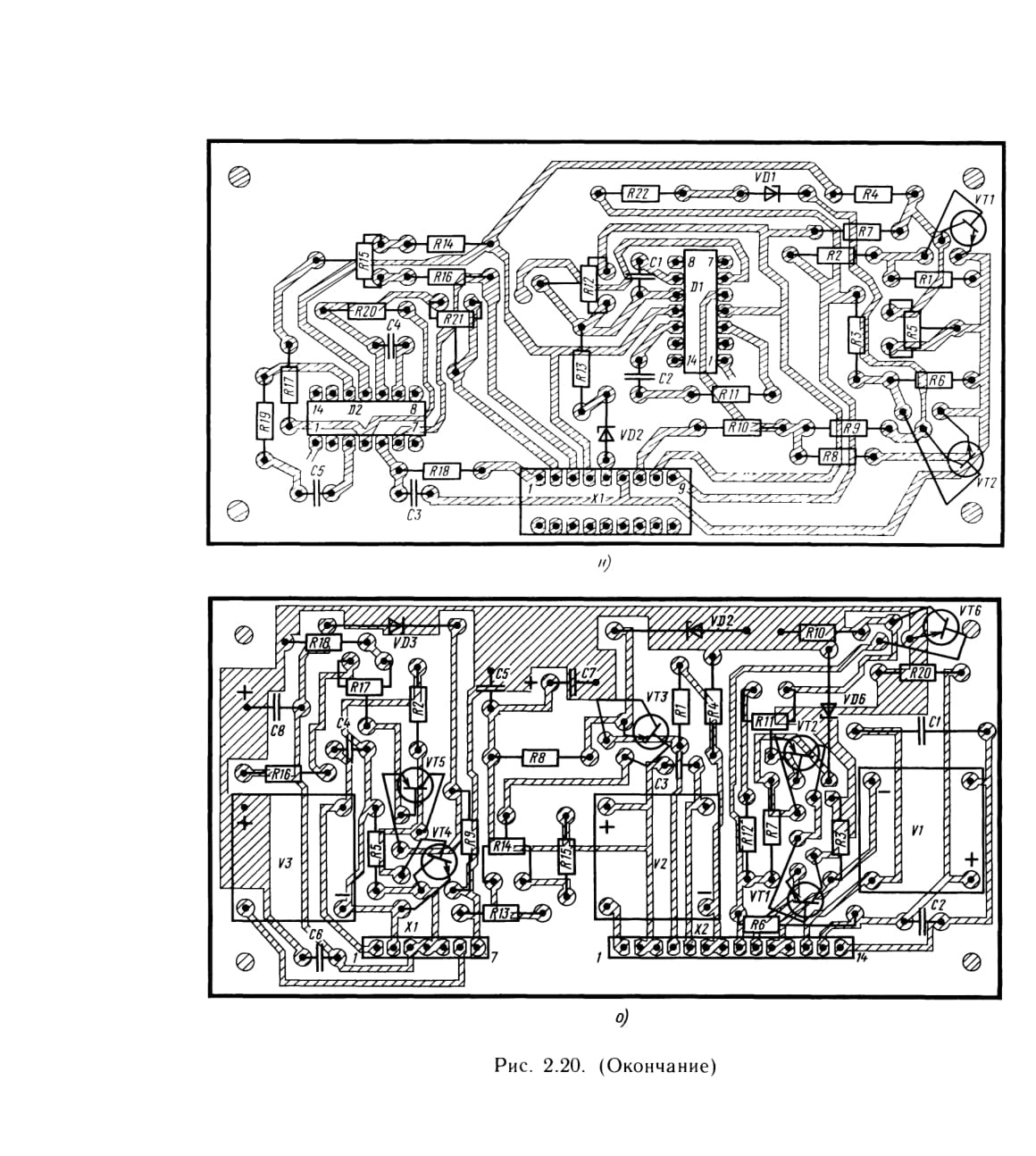

Рис. 2.20. Расположение ридиоэлементов на печатных платах блоков тюнера «Ласпи-005-стерео»:

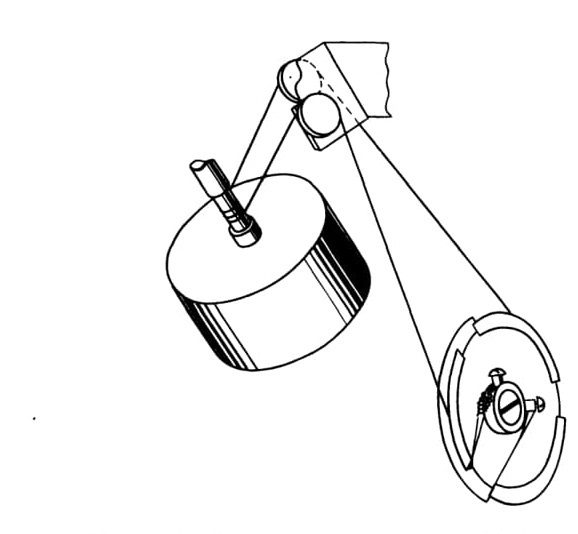

Рис. 2.21. Кинематическая схема ВШУ тюнера «Ласпи-05-стерео»
