Переносной радиоприёмник «ЭХО-601-СТЕРЕО»: конструкция, сборка и разборка (1984 год)











«Эхо-601-стерео» — переносный радиоприемник, встроенный в стереотелефоны и предназначенный для индивидуального приема стереои монофонических передач радиовещательных станций с ЧМ в диапазоне УКВ и прослушивания их на стереотелефоны.

Радиоприемник имеет следующие вспомогательные устройства: неотключаемую систему

АПЧ; раздельную регулировку громкости в каждом канале; гнездо для подключения магнитофона на запись или внешнего усилителя мощности; гнездо для подключения телефонов к внешнему источнику программ и использования их как обыкновенных стереотелефонов и съемную малогабаритную штыревую антенну, устанавливаемую в гнездо антенны.

Источником напряжения питания радиоприемника служит элемент «Крона-ВЦ».

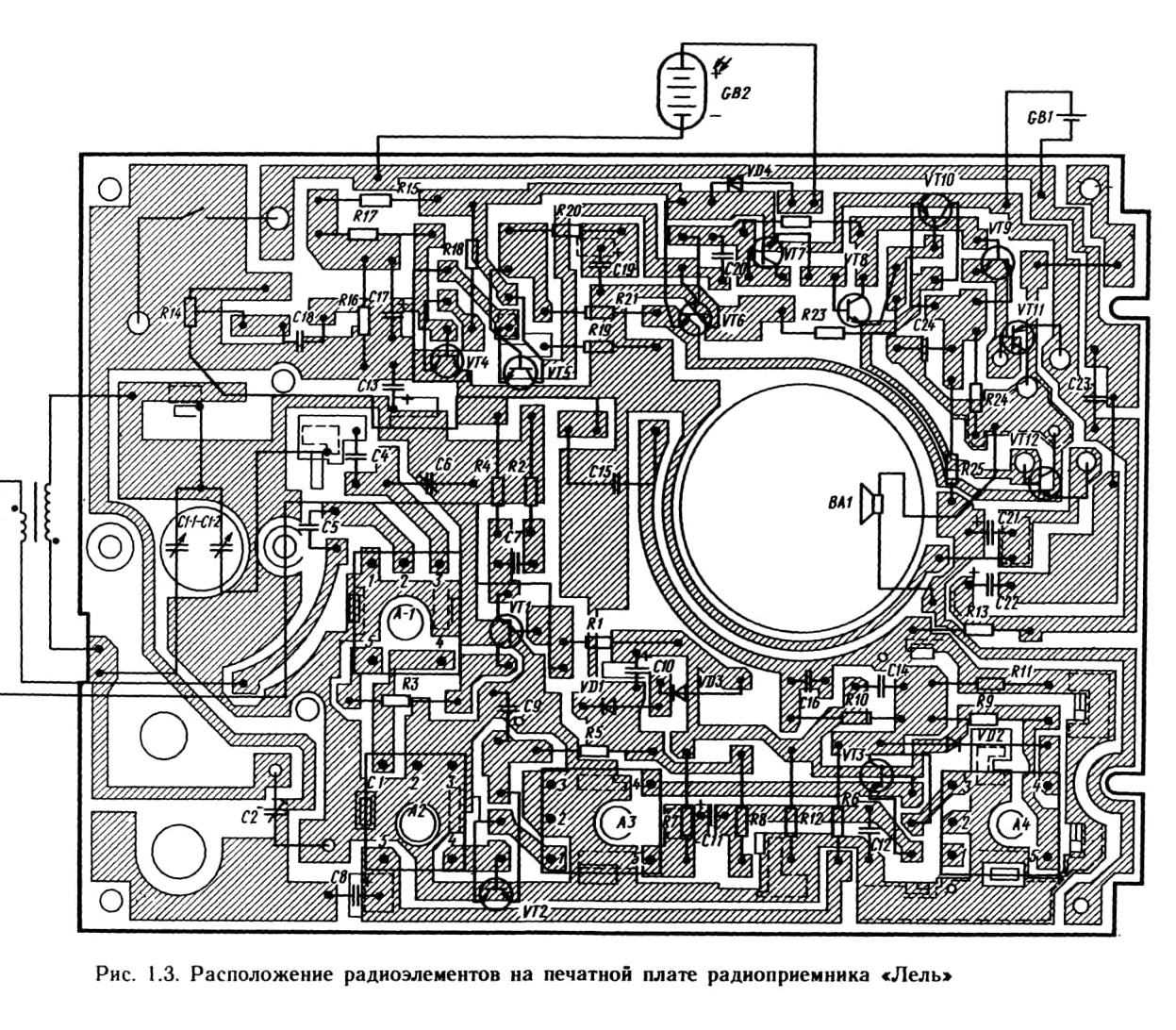

Рис. 1.3. Расположение радиоэлементов на печатной плате радиоприемника «Лель»

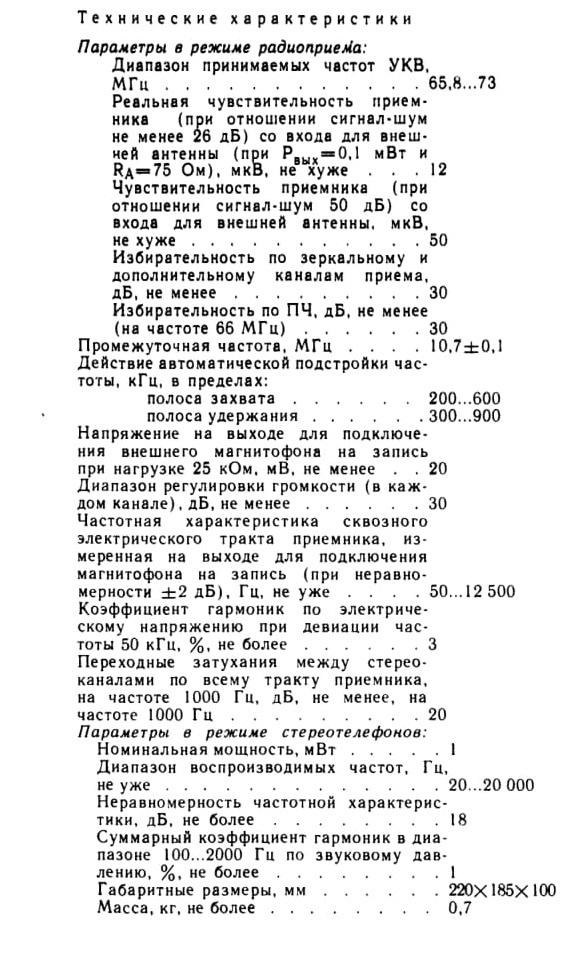

Технические характеристики

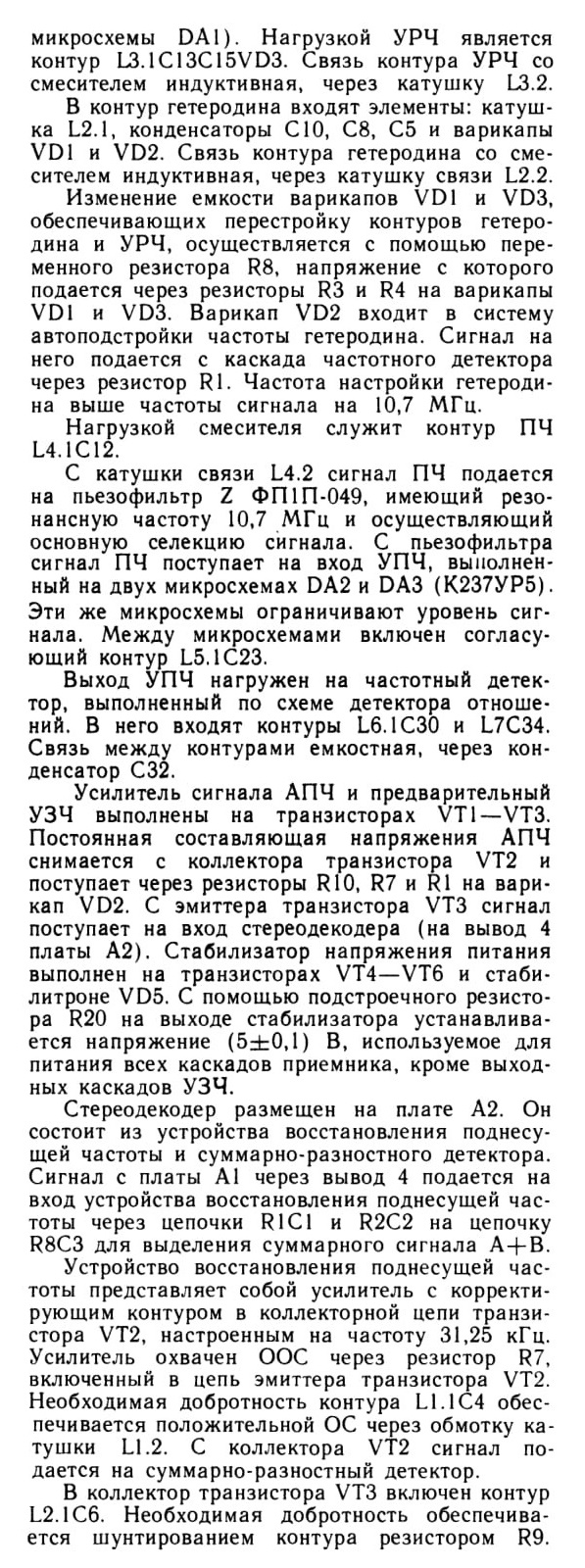

Принципиальная схема. Радиоприемник «Эхо-601-стерео» выполнен по схеме супергетеродин-ного приема со сквозным стереофоническим трактом (рис. 1.4). Перестройка в диапазоне принимаемых частот — электронная, осуществляется с помощью варикапов VD1 и VD3.

Блок УКВ собран на микросхеме DA1 (К237ХА5), выполняющей функции УРЧ, гетеродина и смесителя.

С гнезда антенны XI принимаемый сигнал через катушку связи L1.2 поступает на входной контур L1.1C2C3 и далее на УРЧ (на вывод 1

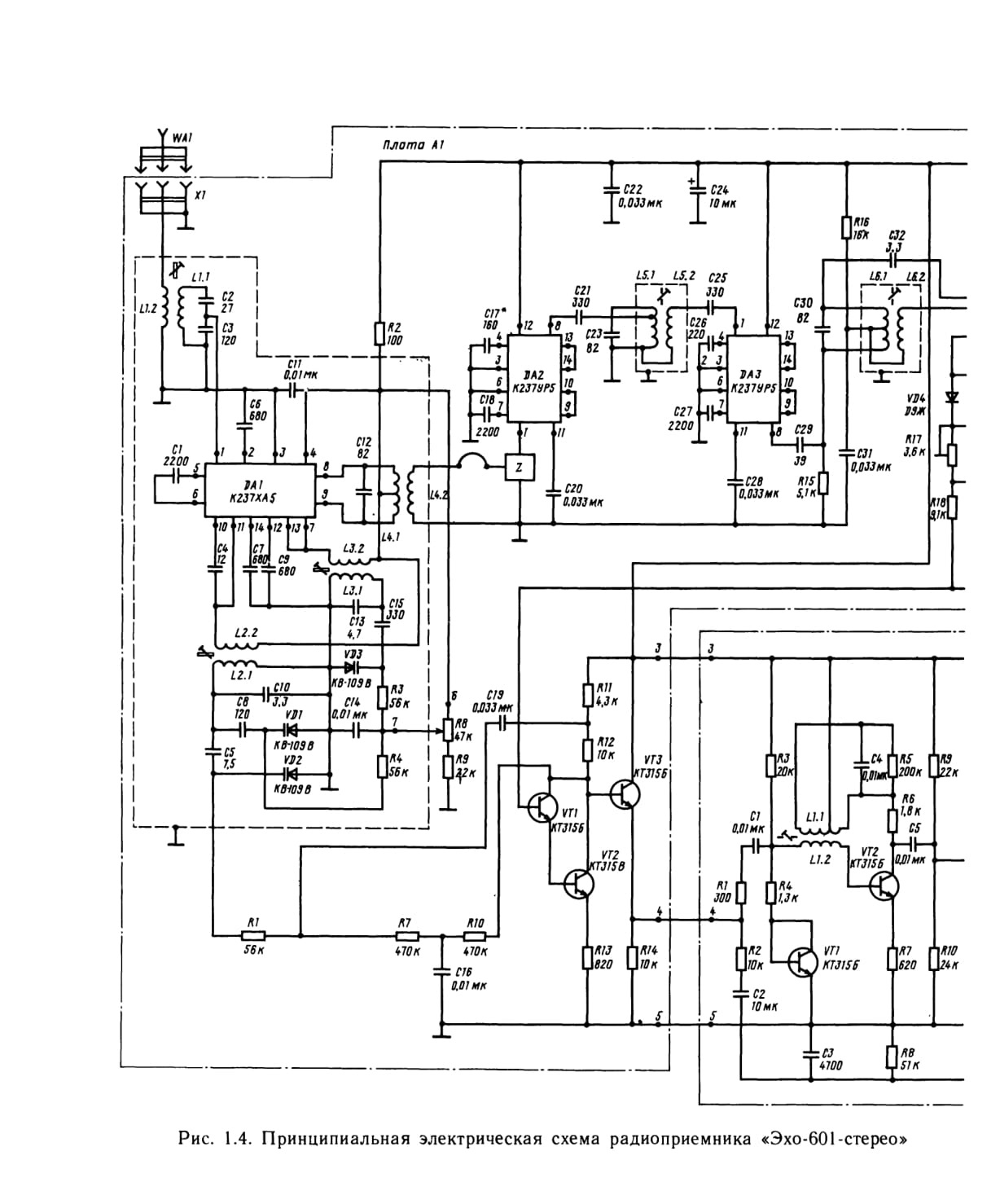

Рис. 1.4. Принципиальная электрическая схема радиоприемника «Эхо-601-стерео»







С катушки связи контура L2.2 сигнал подается на двухполупериодный выпрямитель на диодах VDl—VD4, с плеч которого снимаются сигналы А—В и В —А.

Разностные сигналы А—В и В—А с потенциометров RI5 и R17 черев резисторы R13 и R19 суммируются с суммарном сигналом А + В, который подается через резисторы R14 и R20.

В результате суммирования выделяются сигналы А и В: 0,5 [А + В+(А—В) ] =А; 0,5[А + + В + (В—А) ] = В.

Для подавления поднесущей частоты 31,25 кГц и ее второй гармоники между выходами стереодекодера и входами УЗЧ включены ФНЧ.

Активные ФНЧ выполнены на транзисторах VT4 и VT5 и имеют спад АЧХ в полосе затухания 12 дБ/окт.

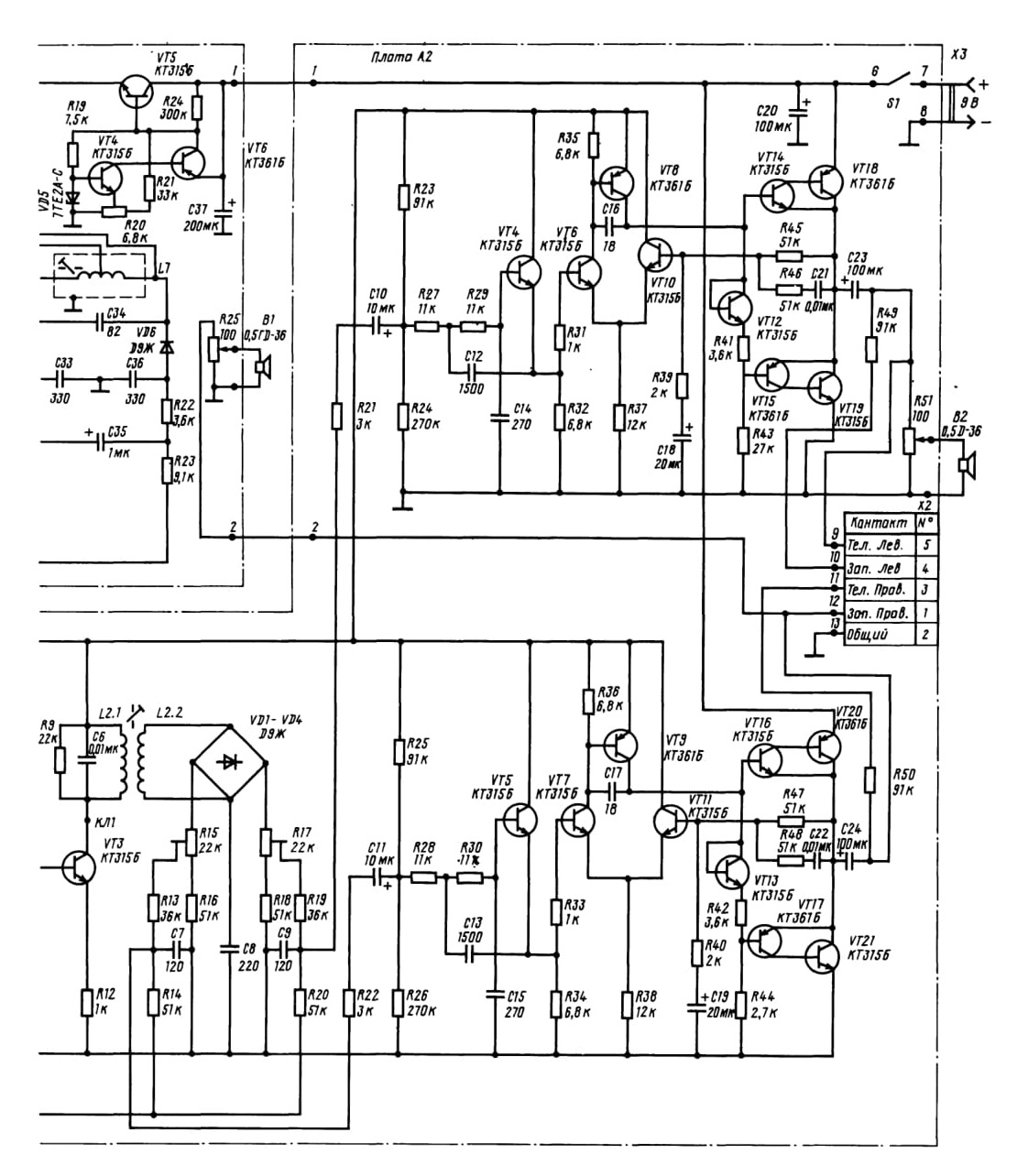

Усилители звуковой частоты правого и левого каналов выполнены по идентичным схемам на транзисторах VT6—VT21. Все каскады УЗЧ имеют гальванические связи. Выходные каскады — двухтактные на комплементарных парах транзисторов. Для стабилизации напряжения смещения применены транзисторы VT12 и VT13 в диодном включении.

Усилители звуковой частоты охвачены глубокой ОС через цепочки R45R39 и R47R40. Для тонкомпенсации регуляторов громкости, выполненных на резисторах R51 и R25 (на плате А1), применены частотно-зависимые цепи ОС R46C21 и R48C22. Сигналы с потенциометров R51 и R25 подаются на динамические головки громкоговорителя В1 и В2 (0.5ГД-36).

Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 1.3 и 1.4.



Конструкция. Радиоприемник «Эхо-601-стерео» размешен в корпусах стереотелефонов, выполненных из ударопрочного полистирола. Каждый корпус разъемный и состоит из трех частей. Корпуса соединяются металлическим оголовьем, закрытым подушкой из кожзаменителя. На оголовье установлены переходники, в пазах которых движутся вилки, изменяющие его длину.

На крышки корпусов стереотелефонов герметично надеты эластичные амбушюры из кожзаменителя. В углублении крышек установлены специальные динамические головки громкоговорителя 0.5ГД-36. Стык диффузородержателя головки с корпусом загерметизирован полистироль-ным клеем. На окнах диффузородержателя установлены демпфирующие акустические сопротивления из поролона, выравнивающие частотную характеристику и уменьшающие коэффициент нелинейных искажений. Для этой же цели служит слой травленого поролона на решетке диффузора под амбушюром.

На левом корпусе стереотелефонов расположены: ручка регулятора громкости; выключатель источника напряжения питания; гнездо для подключения стереотелефонов к внешнему источнику программ и к магнитофону на запись; отсек для батареи питания.

На правом корпусе расположены; ручка регулятора громкости; ручка плавной настройки на станцию; гнездо для подключения антенны.

Антенна радиоприемника — штыревая с удлиняющей катушкой, настроена на среднюю частоту диапазона. На конце антенны имеется вилка САР-ЗВ, с помощью которой антенна устанавливается непосредственно в гнездо, предусмотренное для подключения.



Таблица 1.3.

Напряжения на выводах транзисторов радиоприемника «Эхо-601-стерео»

Плата

Обозначение на схеме

Напряжение на электро­дах, В

эмит­

тер

база

коллек­

тор

А1

VT1

0,6

1,2

3,2



VT2

0,1

0,7

3.2



VT3

2,6

3,2

5



VT4

1

1,6

8,2



VT5

5

5,6

8,8



VT6

8,8

8,2

5,6

А2

VT1

0

0,65

0,65



VT2

0,26

0,9

4,4



VT3

1,2

3,3

5



VT4, VT5

2,8

3,2

5



VT6, VT7

2,3

2,8

4,4



VT8, VT9

5,0

4,4

3,4



VT10, VT11

2,3

2.9

5



VT12, VT13

2,9

3,4

3,4



VT14, VT16

3

3,4

8,3



VT15, VT17

3

2,5

0,6



VT18, VT20

9

8,1

3



VT19, VT21

0

0,6

3



Таблица 1.4.

Режим микросхем радиоприемника «Эхо-601-стерео» по постоянному току

Плата

Обозначение на схеме

Напряжение на выводах, В

1

2

3

4

5

6

7ч

8

9

10

11

12

13

14

А1

DA1

1,3

0.6

0

4,6

4

3,9

4,6

4,6

4,6

2,1

4,6

2,1

4,6

2,1



DA2

0,7

0,7

0

0,7

0.7

0

3,1

3,1

3,6

3,6

4,6

0

3

3



DA3

0.7

0.7

0

0.7

0,7

0

3,3

3,6

3,4

3,4

4,6

0

2.8

2,8









Радиоприемник конструктивно выполнен на двух печатных платах, укрепленных в корпусах стереотелефонов. Блок УКВ, УПЧ, частотный детектор и стабилизатор напряжения выполнены на печатной плате А1 (рис. 1.5), размешенной в правом корпусе стереотелефонов. На этой же плате установлены резистор регулятора громкости правого канала и гнездо для подключения антенны.

На плате А2, размешенной в левом корпусе стереотелефонов, выполнены стереодекодер и два УЗЧ (рис. 1.6). На этой же плате установлены резистор регулятора громкости левого канала, выключатель источника напряжения питания и гнездо для подключения магнитофона на запись и внешнего источника программ. Моточные данные катушек контуров приведены в табл. 1.5.

Разборка и сборка радиоприемника. Разборку необходимо производить в следующей последовательности: выключить радиоприемник; снять крышку с отсека источника питания и извлечь из него элемент питания; вынуть антенну из гнезда; снять вилки оголовья, для чего разжать одну из сторон вилки до момента выхода штифта из корпуса телефона, после чего вынуть второй штифт с вилкой; снять пластмассовый корпус телефона с металлической оболочкой; отвернуть четыре винта, крепящих плату к стойкам, и снять плату. При необходимости замены динамической головки громкоговорителя или амбушюра отвернуть четыре винта, крепящих металлическую оболочку к крышке. При замене амбушюра снять его с крышки телефона. При необходимости замены динамической головки громкоговорителя следует отпаять два проводника, идущих от платы, и, поддев отверткой рупор динамика, постепенно извлечь его из углубления крышки приемника.

Для разборки оголовья необходимо: разобрать переходники, для чего снять шильдик с надписью «Эхо-601-стерео», поддев его край ножом; отвернуть два винта и разнять обе части переходника;

отпустить в крайнее нижнее положение вилку, сместить подушку оголовья, обеспечив свободный доступ к заклепкам направляющей оголовья;

высверлить четыре пустотелые заклепки, снять вилку и подушку оголовья совместно с проводом и высверлить остальные заклепки.

Для замены жгута проводов, проходящего через оголовье, необходимо выпаять концы проводов и вытянуть жгут из оголовья. Новый жгут протянуть с помощью стального проводника Сборка радиоприемника производится в обрат ной последовательности.

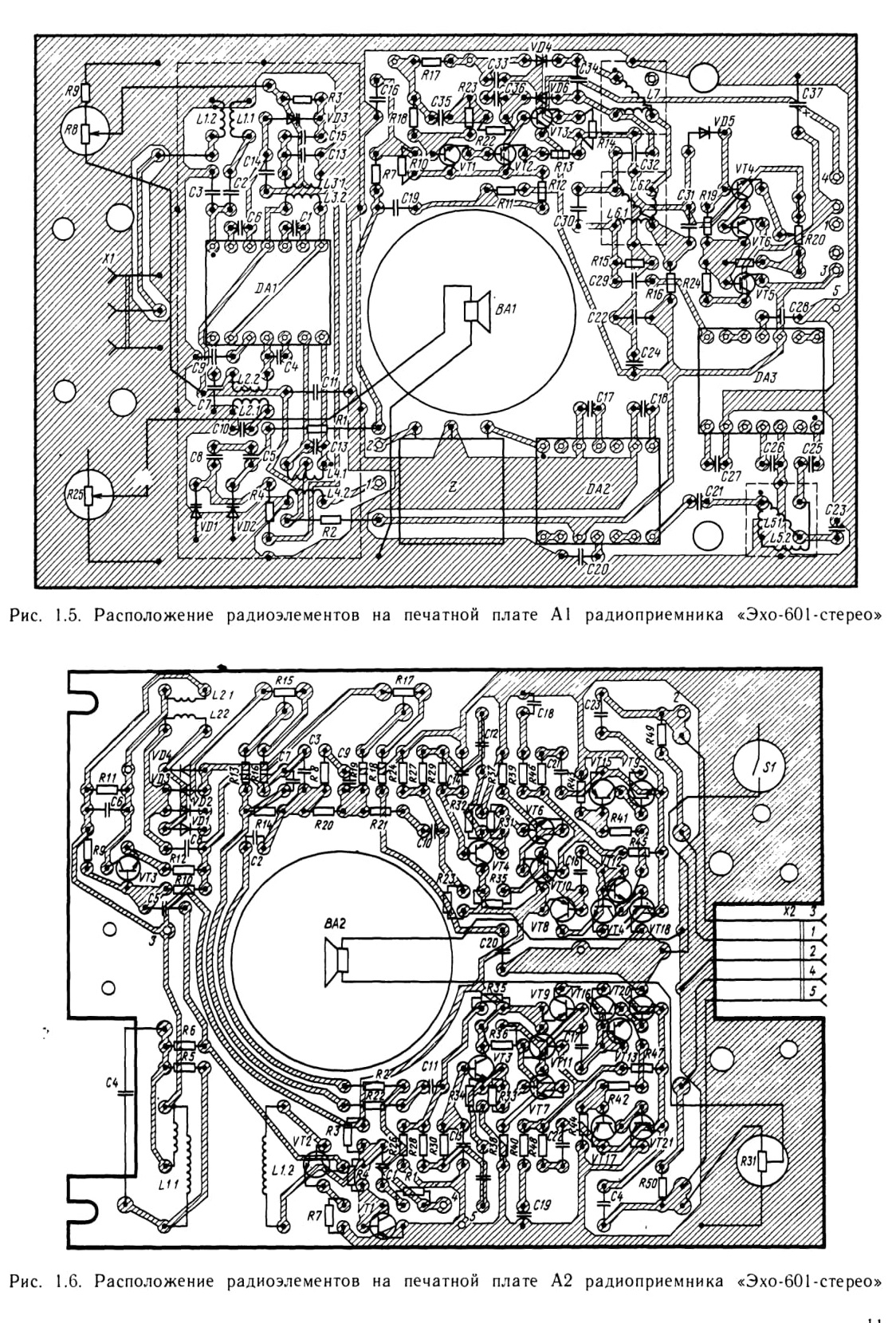

Рис. 1.5. Расположение радиоэлементов на печатной плате А1 радиоприемника «Эхо-601-стерео»

Рис. 1.6. Расположение радиоэлементов на печатной плате А2 радиоприемника «Эхо-601-стерео»

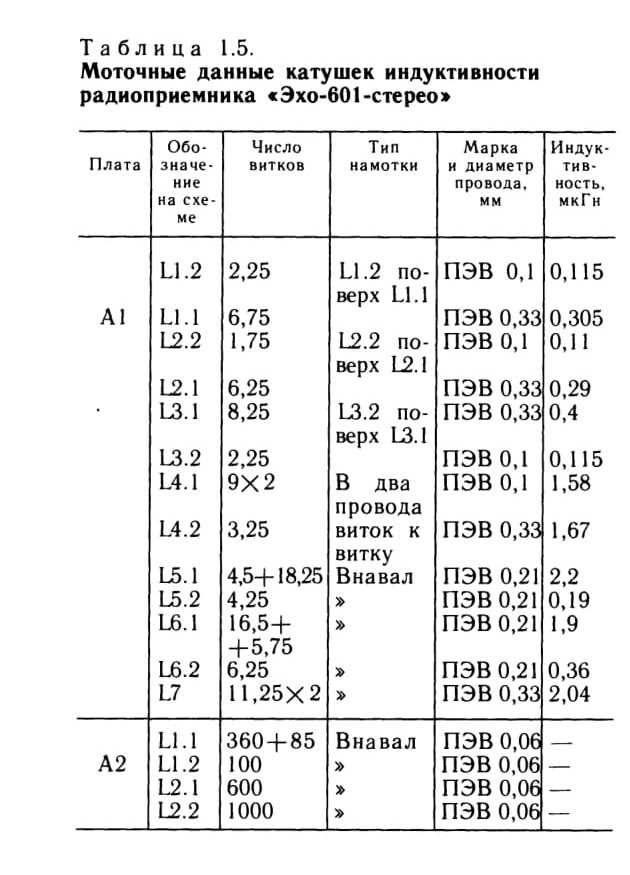

Таблица 1.5.

Моточные данные катушек индуктивности радиоприемника «Эхо-601-стерео»
