Раздел 1

КАРМАННЫЕ И ПЕРЕНОСНЫЕ РАДИОПРИЕМНИКИ

Карманный радиоприёмник "Лель": конструкция, сборка и разборка (1984 год)

«ЛЕЛЬ»

«Лель» — карманный радиоприемник, предназначен для приема передач радиовещательных станций с AM в диапазоне СВ на внутреннюю магнитную антенну. Источником напряжения питания радиоприемника служит солнечная батарея или два элемента типа 316 («Квант», «Уран»), а также элементы 316 и солнечная батарея одновременно.
Технические характеристики

Диапазон принимаемых частот (волн),

СВ, кГц (м)......... 525... 1605

(571,4...186,9)

Максимальная чувствительность, мВ/м, не хуже...........1,5

Избирательность по соседнему каналу (при расстройке на ±9 кГц), дБ, не менее............12

Ослабление сигнала зеркального канала,

дБ, не менее..........26

Промежуточная частота, кГц . . . . 465

Действие АРУ: при изменении сигнала на входе приемника на 26 дБ (от уровня 100 мВ/м) изменение сигнала на выходе,

дБ, не более.........10

Полоса воспроизводимых звуковых частот (при неравномерности не более

18 дБ), Гц. не уже...... 400...2500

Номинальная выходная мощность (при коэффициенте гармоник всего тракта усиления приемника не более 7,5%), мВт,

не менее............40

Напряжение питания, В......3

Ток, потребляемый приемником при отсутствии сигнала, мА, не более ... 15 Длительность работы приемника от одного комплекта элементов напряжения питания при средней громкости, ч ... 40 Габаритные размеры, мм, не более . . 145X72X25 Масса (без источника напряжения питания), г, не более.........230

Принципиальная схема. Радиоприемник «Лель» представляет собой однодиапазонный су пергетеродинный приемник карманного типа, выполненный на 12 транзисторах и четырех диодах (рис. 1.1).

Катушки индуктивности входного контура L1 и связи L2 размешены на ферритовом стержне встроенной магнитной антенны WA1. Связь входного контура с базой транзистора VT1 индуктивная.

Преобразователь частоты выполнен на транзисторе VT1 по схеме с совмещенным гетеродином, собранным по схеме индуктивной трехточки. Сигнал с контура гетеродина и входной сигнал подаются на базу транзистора VT1. Нагрузкой преобразователя служит резонансный контур А2, настроенный на ПЧ 465 кГц.

Двухкаскадный УПЧ выполнен на транзисторах VT2 и VT3. Нагрузкой обоих транзисторов являются одноконтурные фильтры промежуточной частоты АЗ и А4.

Детектор выполнен на диоде VD2. Нагрузкой детектора служит переменный резистор R14. Постоянная составляющая тока диода VD2 используется для АРУ, которая осуществляется по цепи базы транзистора VT2 через резистор R6. Диоды VD1 и VD3 служат для стабилизации режимов транзисторов VT1—VT3 по постоянному току по цепи базы.

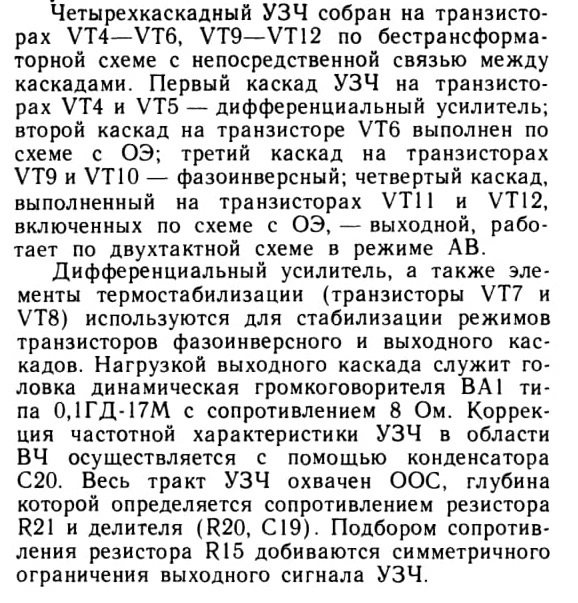

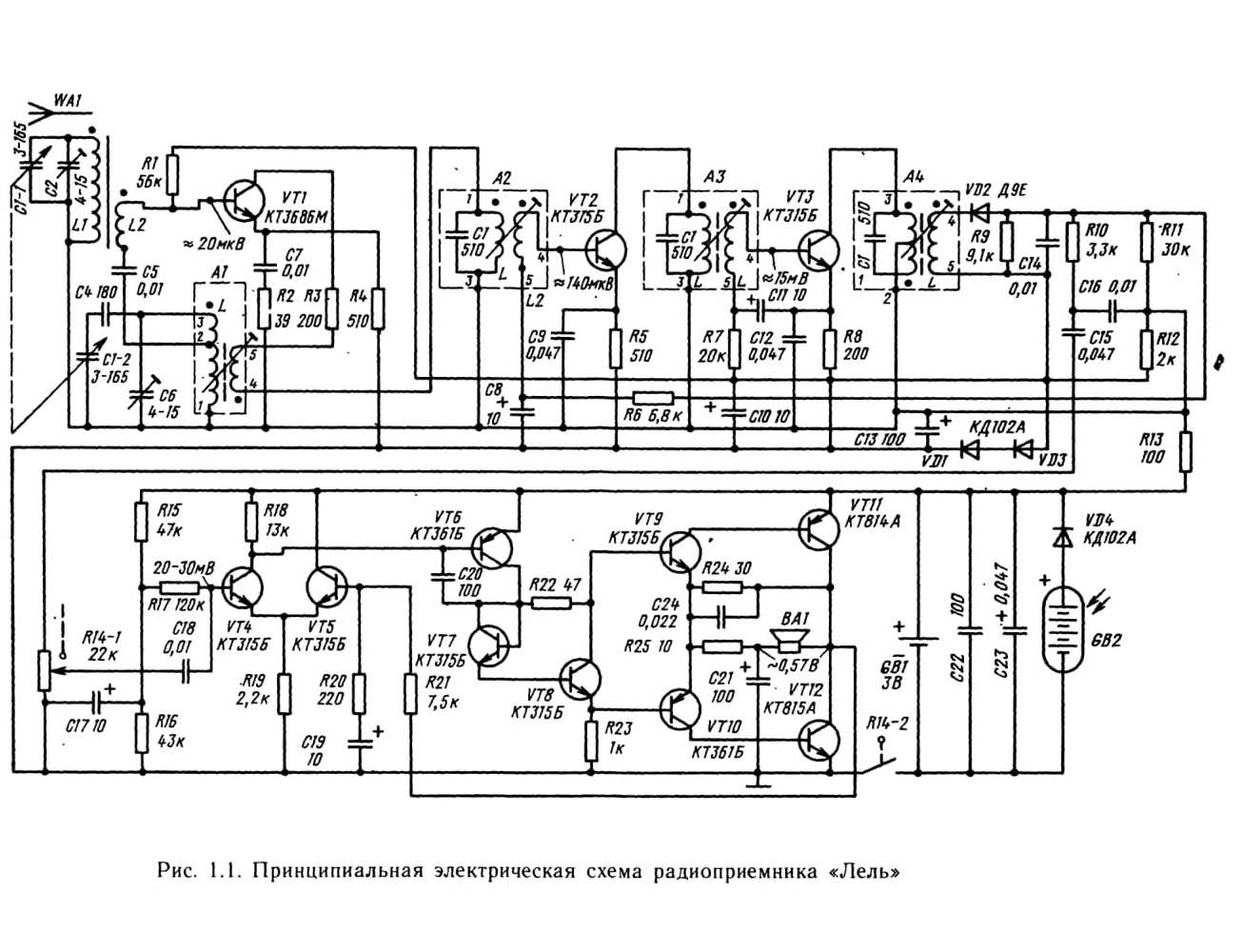

Рис. 1.1. Принципиальная электрическая схема радиоприемника «Лель»

Таблица 1.1.

Напряжения на выводах транзисторов радио приемника «Лель»

Обозначение на схеме	Напряжение на выводах, В
Обозначение на схеме	база	коллектор	эмиттер
VT1	0.9	2.5	0,3
VT2	1.2	2,6	0,6
VT3	0,9	2,6	0,3
VT4	1.3	2,3	0.7
VT5	1.3	3	0.7
VT6	2,3	2,1	3
VT7	2,1	2,1	1.5
VT8	1.5	2,1	0,9
VT9	2,1	2,4	1.5
VT10	0,9	0,5	1.5
VT11	2,4	1,5	3
VT12	0,5	1.5	0

Примечания.

1. Режимы по постоянному току измерены относительно отрицательного полюса источника напряжения питания вольтметром с внутренним сопротивлением не менее 20 кОм/В.

Напряжения могут отличаться от указанных не более чем на ±20%.

Для защиты от колебаний выходного напряжения солнечной батареи GB2 к каскадам УЗЧ в цепь напряжения питания введена дополнительная стабилизирующая цепь на конденсаторах С22, С23 и диоде VD4. Режимы транзисторов по постоянному току приведены в табл. 1.1.

Конструкция. Корпус радиоприемника изготовлен из цветного ударопрочного полистирола. Органы управления приемника (ручки настройки, регулятора громкости с выключателем) расположены на боковых сторонах корпуса под шкалой, выполненной из прозрачного полистирола. К задней крышке корпуса через шарнир крепится крышка с солнечной батареей. В радиоприемнике применен верньерный механизм шестеренчатого типа (рис. 1.2).

Настройка радиоприемника на частоту принимаемой станции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости типа КПП-2 с твердым диэлектриком. Монтаж сделан на печатной плате из фольгированного гетинакса (рис. 1.3).

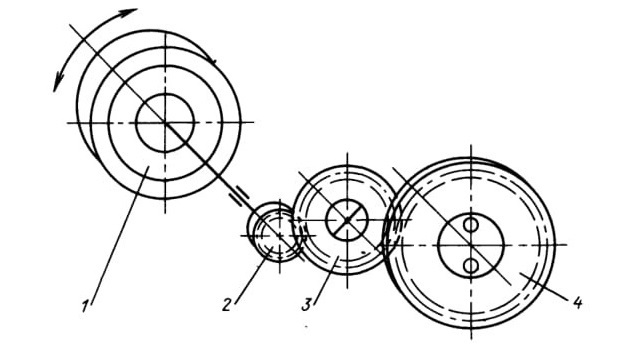

Рис. 1.2. Кинематическая схема ВШУ радиоприемника «Лель»:
1 — ручка настройки; 2 — ведущее зубчатое колесо; 3 — промежуточное зубчатое колесо, А — ведомое зубчатое колесо

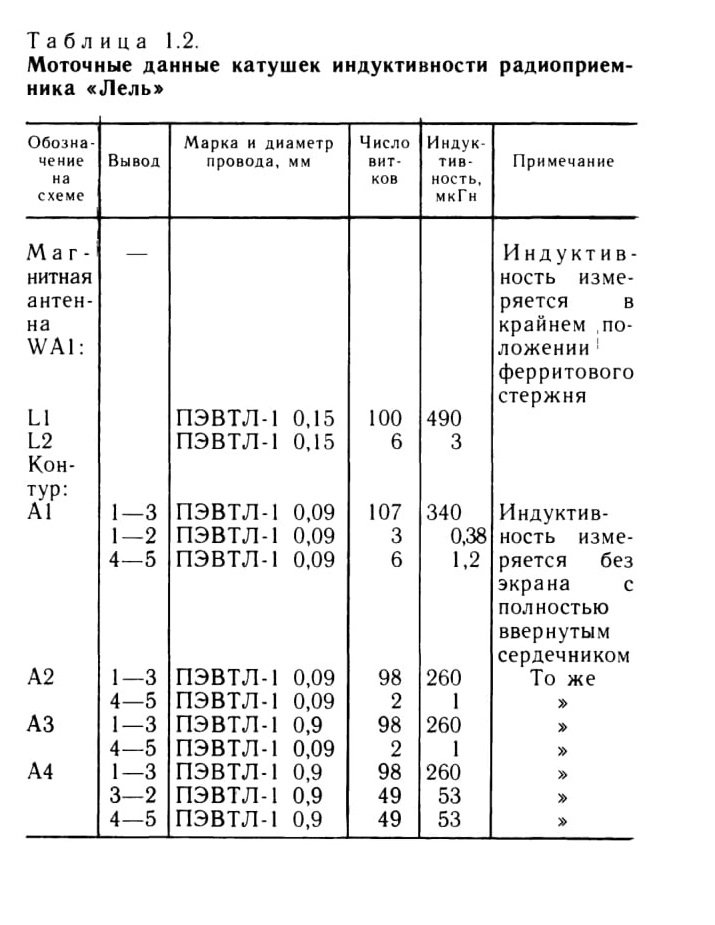

Таблица 1.2.

Моточные данные катушек индуктивности радиоприемника «Лель»

Магнитная антенна выполнена на круглом ферритовом стержне. Катушки контуров ПЧ и гетеродина намотаны на трехсекционных каркасах. Каждая из катушек вместе с контурным конденсатором помещена в экран, изготовленный из алюминиевого сплава. Настройка контуров осуществляется подстроечным сердечником из феррита. Моточные данные катушек контуров и магнитной антенны приведены в табл. 1.2.

Разборка и сборка приемника. Для разборки необходимо: снять последовательно шкалу и ручку настройки радиоприемника, осторожно подведя под них лезвие отвертки и действуя ею как рычагом, установить панель с солнечной батареей в развернутое положение, снять крышку отсека источника питания, извлечь из него элементы питания и вскрыть пломбу, расположенную под крышкой отсека; вывернуть четыре винта крепления крышки к корпусу; ввести лезвие отвертки между корпусом и крышкой и аккуратно отсоединить крышку радиоприемника вместе с панелью солнечной батареи, не повредив проводов, соединяющих солнечную батарею с платой приемника; вывернуть два винта, крепящих плату в корпусе; извлечь при необходимости плату и громкоговоритель из корпуса. Сборка радиоприемника производится в обратной последовательности.
