4-12 Использование сигнализации о перегорании нагревателя (НВ) и замыкании в цепи нагревателя (HS)
4-12-1 Сигнализация о перегорании нагревателя (НВ)

• Что представляет собой сигнализация о перегорании нагревателя (НВ)?

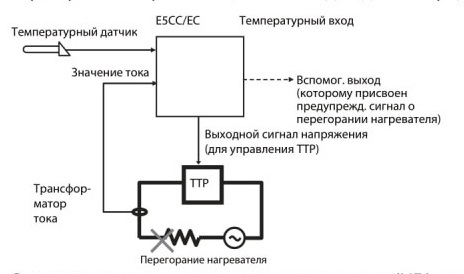

Сигнализация о перегорании нагревателя (НВ) действует путем контроля тока нагревателя, осуществляемого при помощи трансформатора тока (ТТ), при ПИД-регулировании, пропорциональном времени, или при дискретном управлении ВКЛ/ВЫКЛ. Если значение контролируемого тока меньше, чем установленное значение тока обнаружения перегорания нагревателя, даже при действующем управляющем выходе, предполагается, что произошло перегорание нагревателя, и на выход подается предупреждающий сигнал.

Сигнализация о перегорании нагревателя (НВ) отделена от типов сигнализации с 1 по 4. Параметр НВ ON/OFF и прочие связанные параметры настраиваются на Уровне настройки расширенной функциональности. При настройке по умолчанию предупреждающий сигнал о перегорании нагревателя подается на вспомогательный выход 1. Для изменения выхода можно воспользоваться параметрами присвоения выходов. Также возможно использование для выхода интегрированной сигнализации или функции OR для сигнализации типов с 1 по 4 и прочих предупреждающих сигналов. Более подробная информация об интегрированной сигнализации приведена в разделе 5-9 Функция ИЛИ (OR) для выходных предупреждающих сигналов.

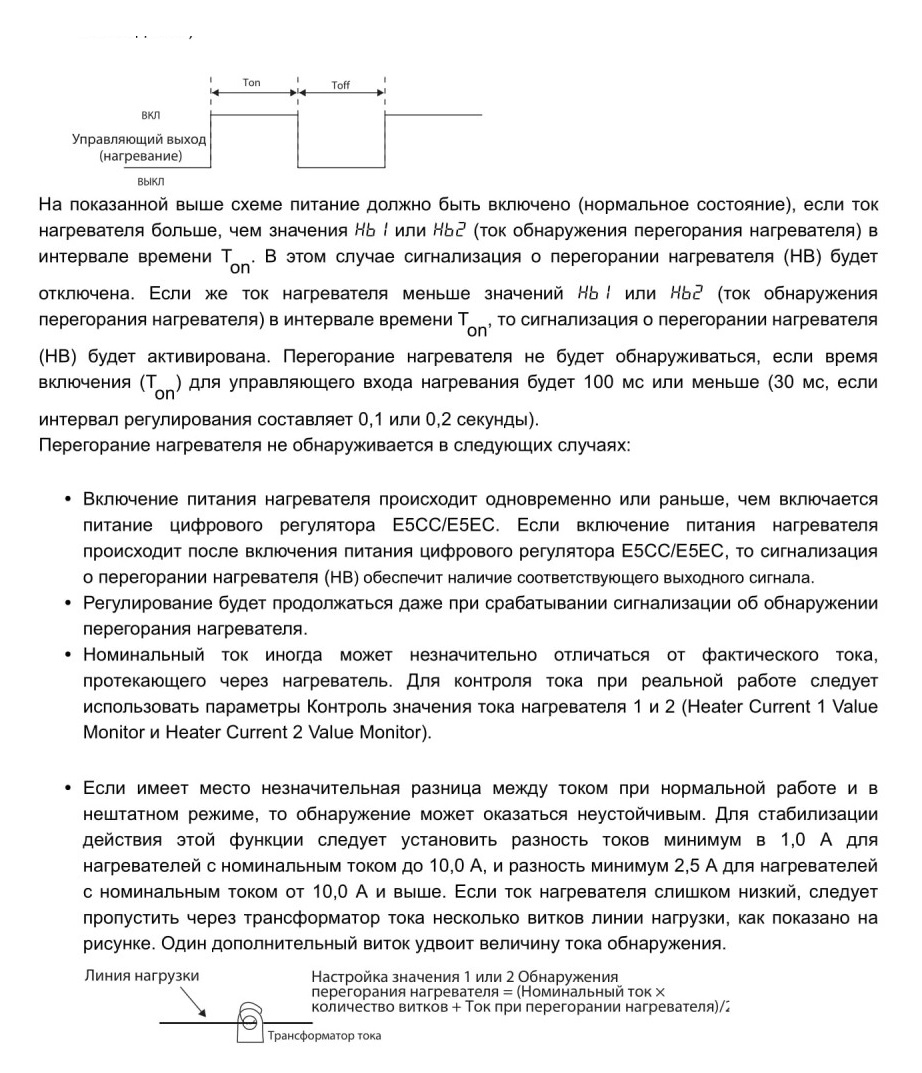

Перегорание нагревателя обнаруживается путем измерения тока нагревателя при включенном управляющем выходе нагревания. (Обнаружение перегорания/замыкания в цепи нагревателя не может быть использовано, когда управляющий выход работает на охлаждение)

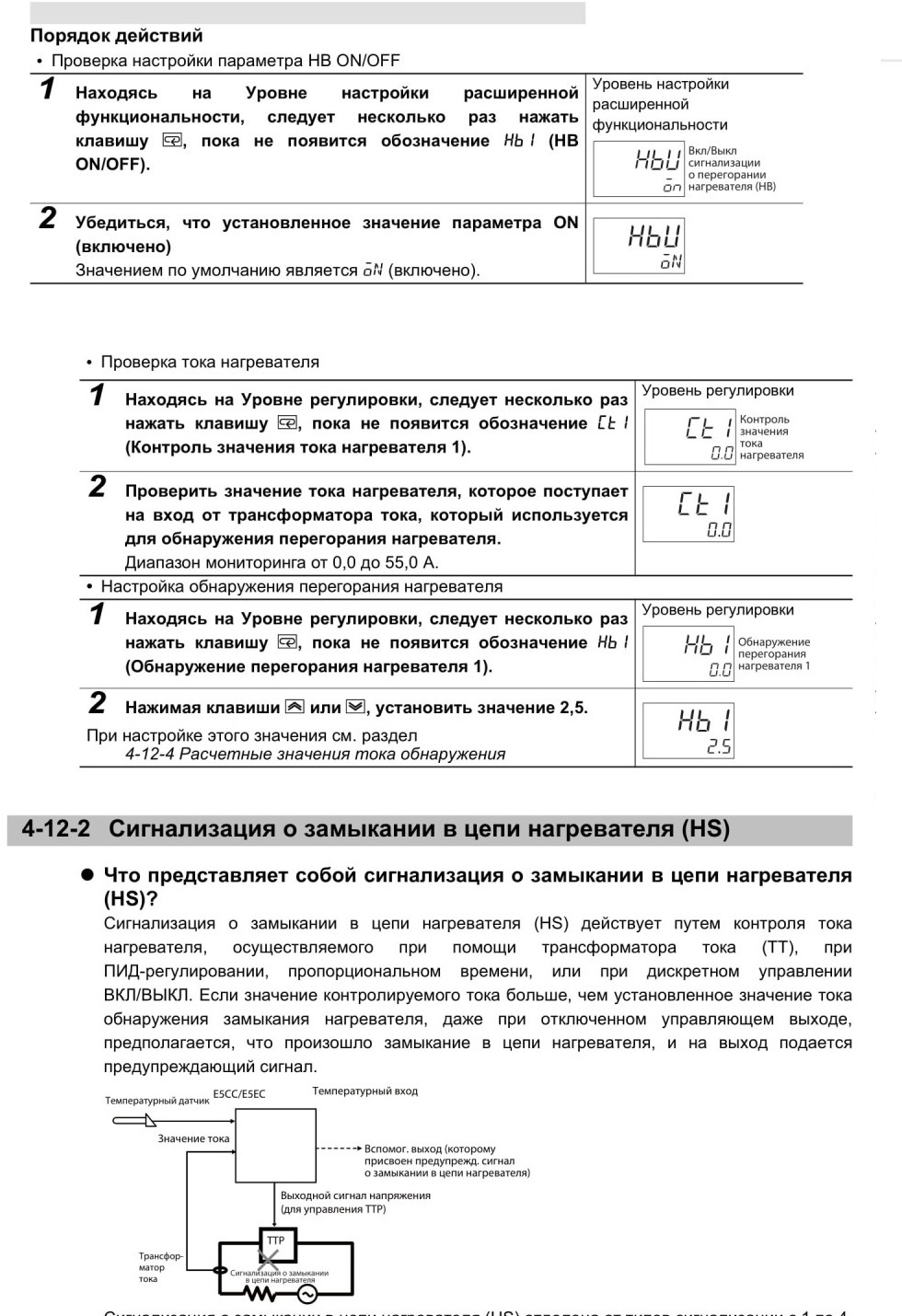

• Порядок действий

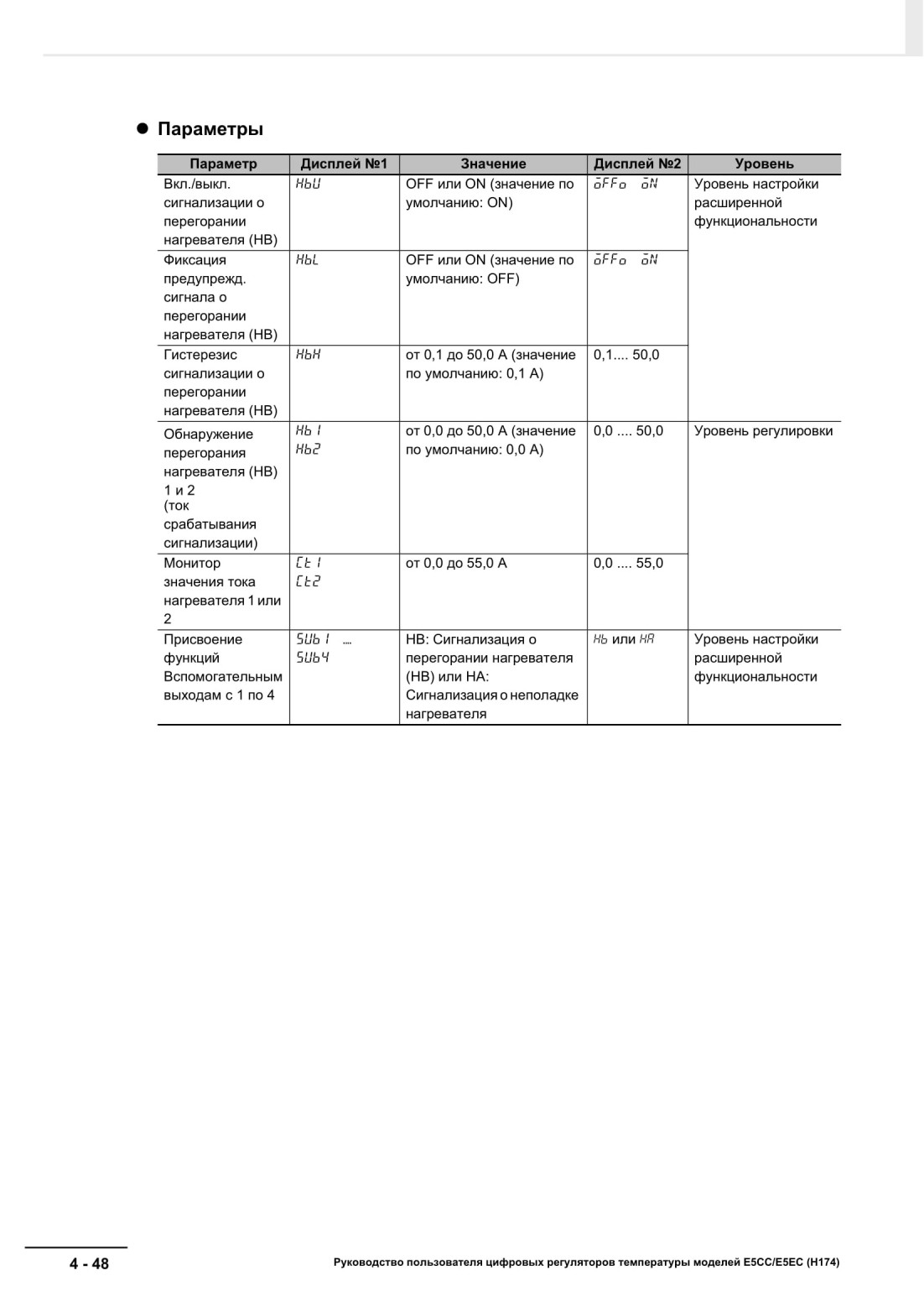

Настроить параметр НВ ON/OFF на Уровне настройки расширенной функциональности, а также параметр Обнаружение перегорания нагревателя 1 (Heater Burnout Detection 1) на Уровне регулировки.

Значение параметра Обнаружение перегорания нагревателя 1 (Heater Burnout Detection 1) = 2,5.

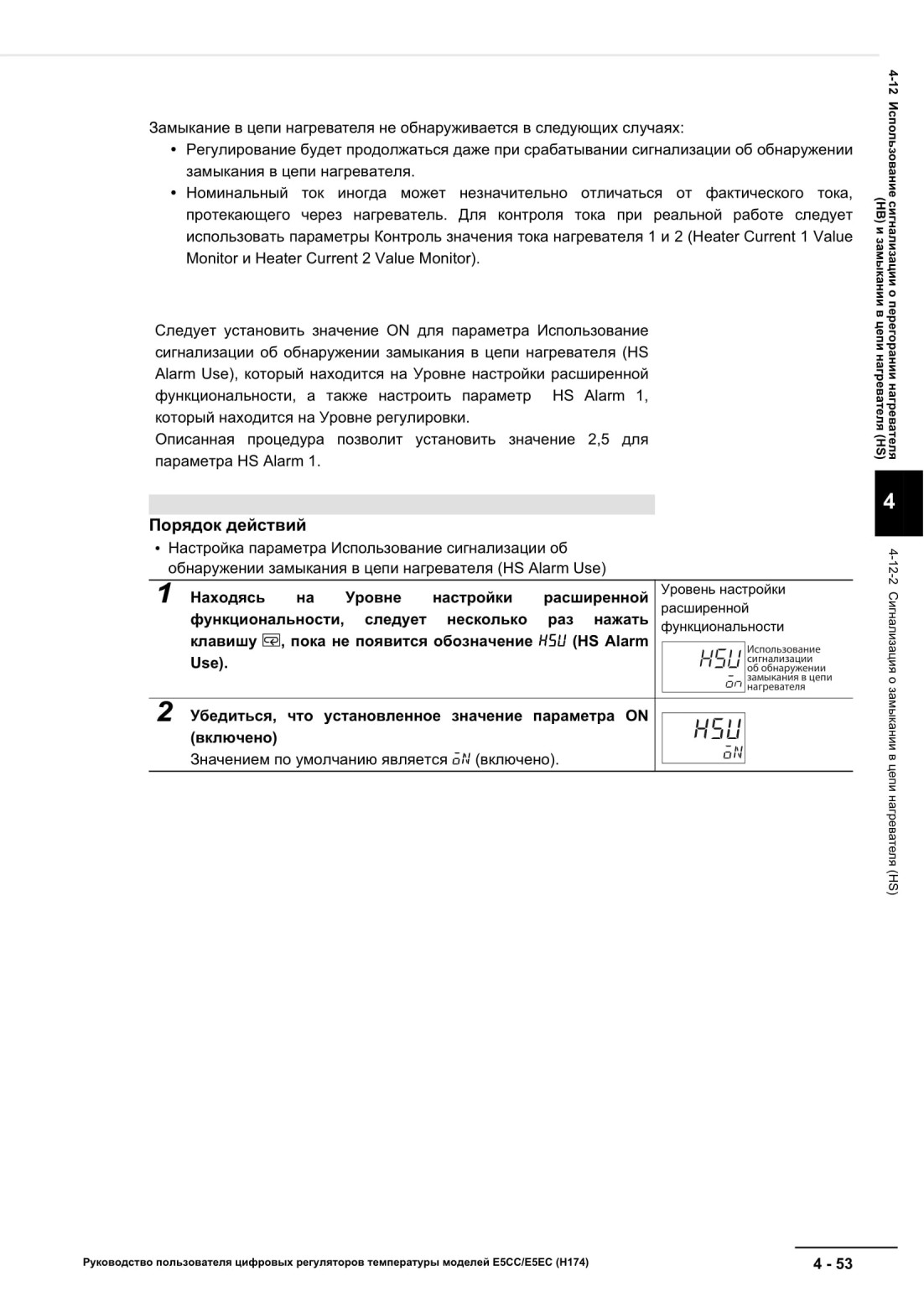

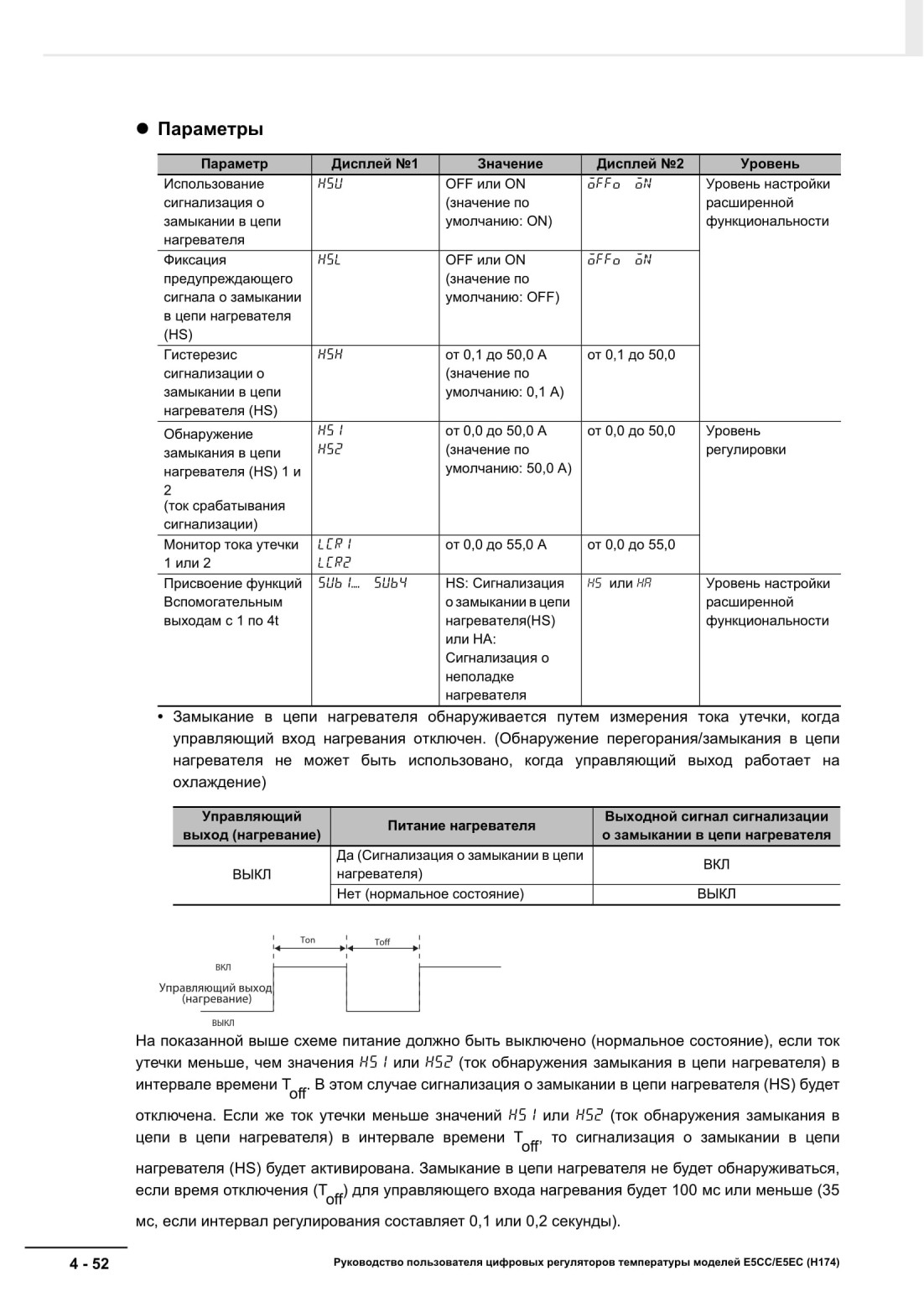

Сигнализация о замыкании в цепи нагревателя (HS) отделена от типов сигнализации с 1 по 4. Параметр Использование сигнализация о замыкании в цепи нагревателя (HS Alarm Use) и прочие связанные параметры настраиваются на Уровне настройки расширенной функциональности. При настройке по умолчанию предупреждающий сигнал о замыкании в цепи нагревателя подается на вспомогательный выход 1. Для изменения выхода можно воспользоваться параметрами присвоения выходов. Также возможно использование для выхода интегрированной сигнализации или функции OR для сигнализации типов с 1 по 4 и прочих предупреждающих сигналов. Более подробная информация об интегрированной сигнализации приведена в разделе 5-9 Функция ИЛИ (OR) для выходных предупреждающих сигналов.

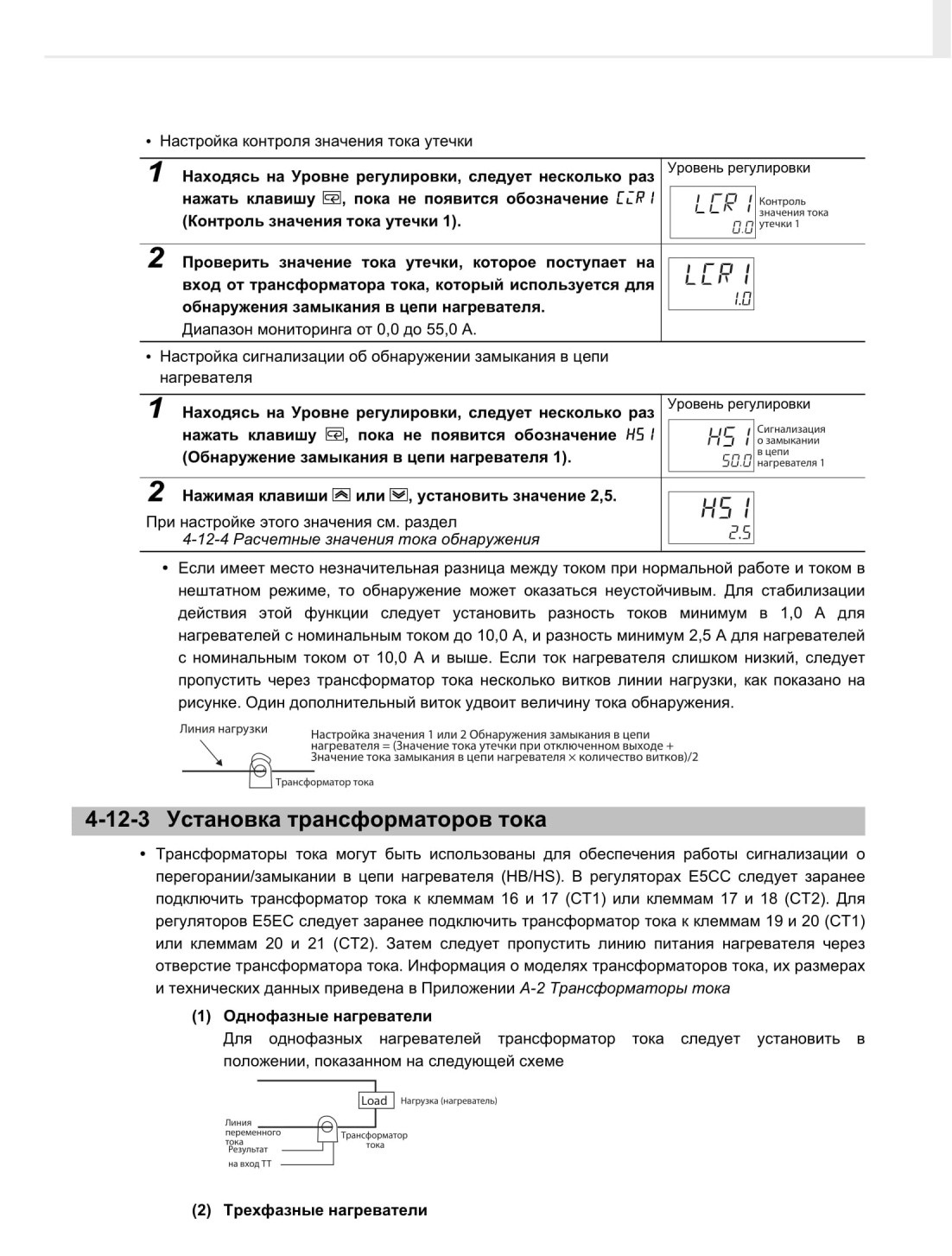

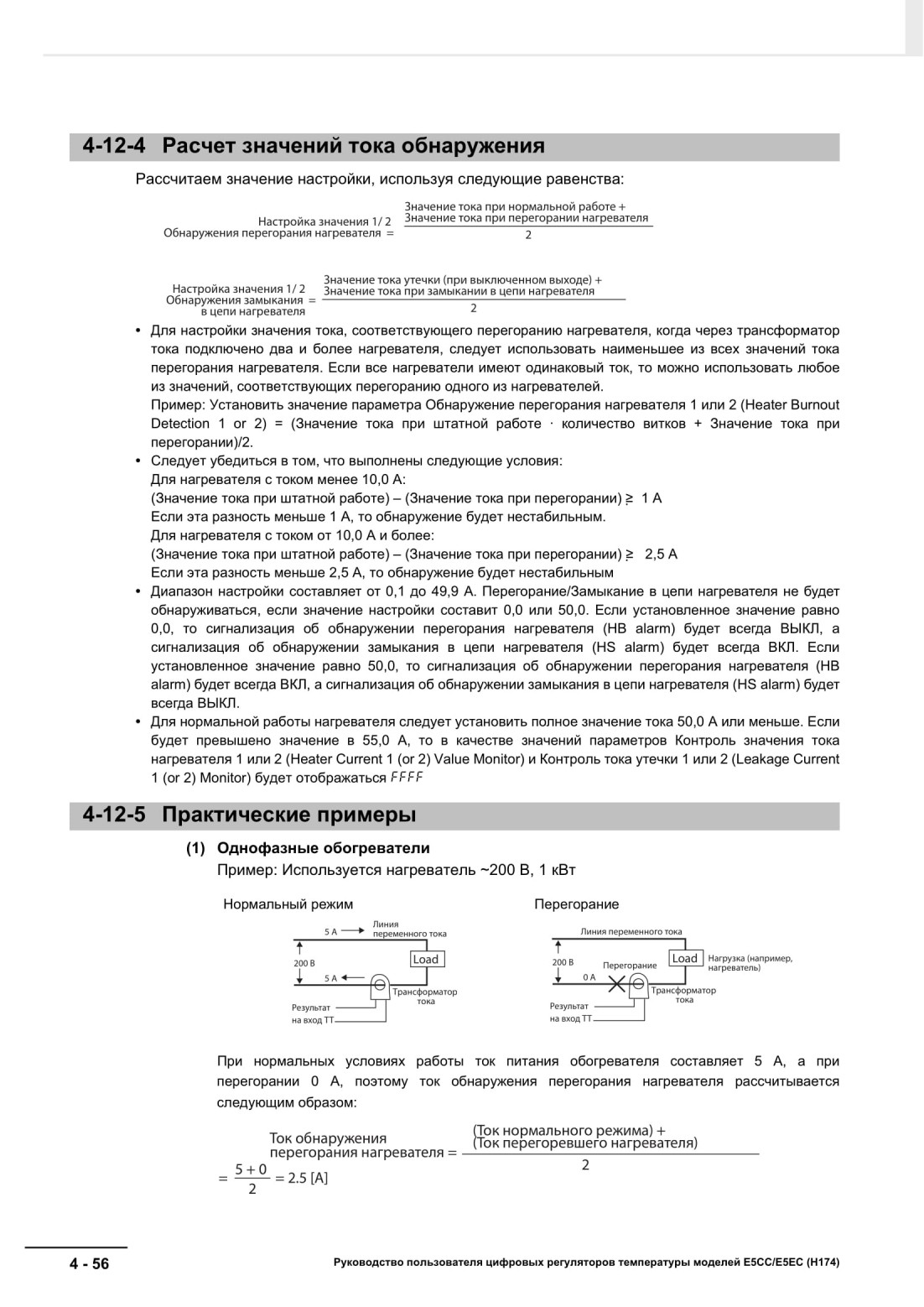

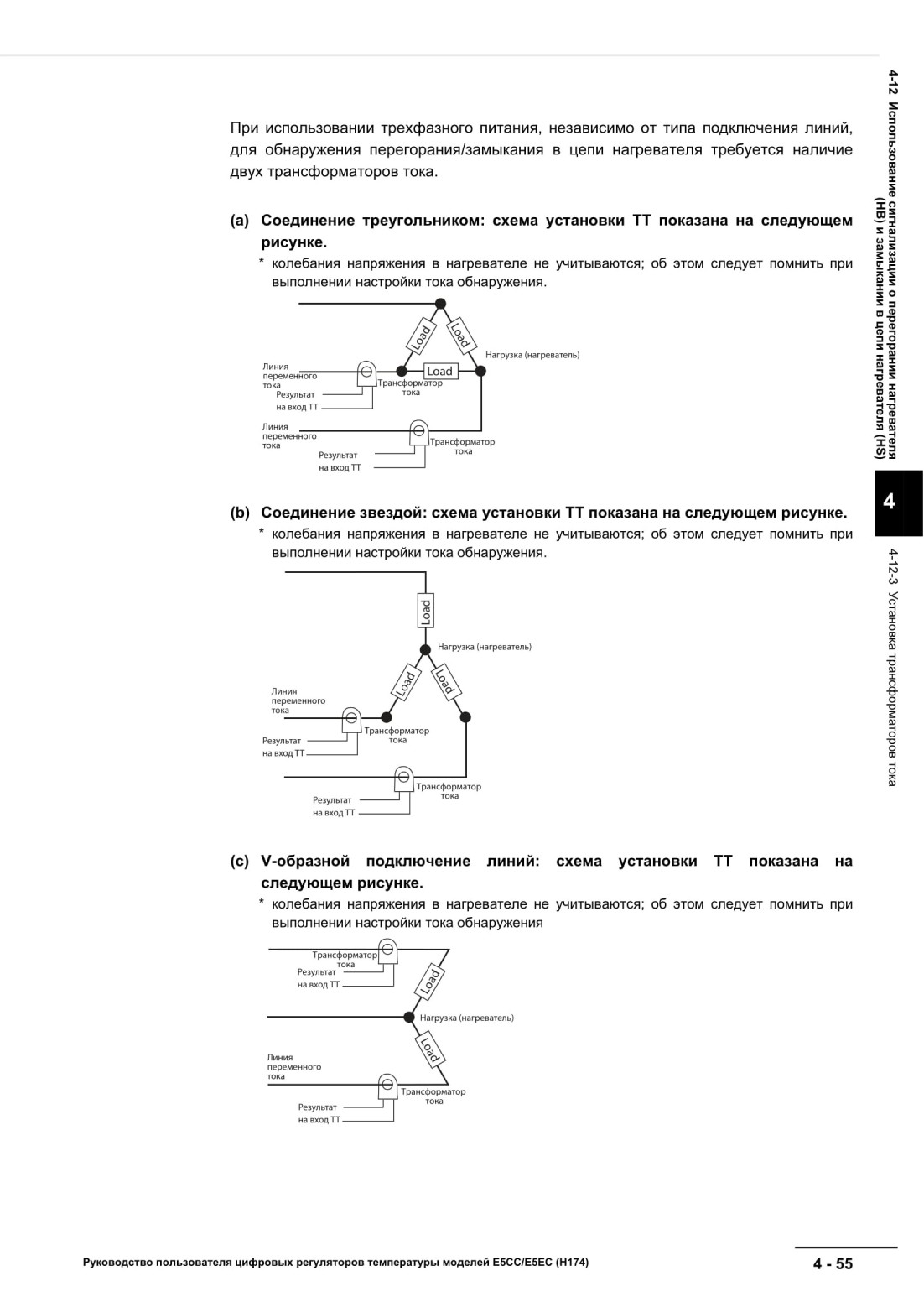

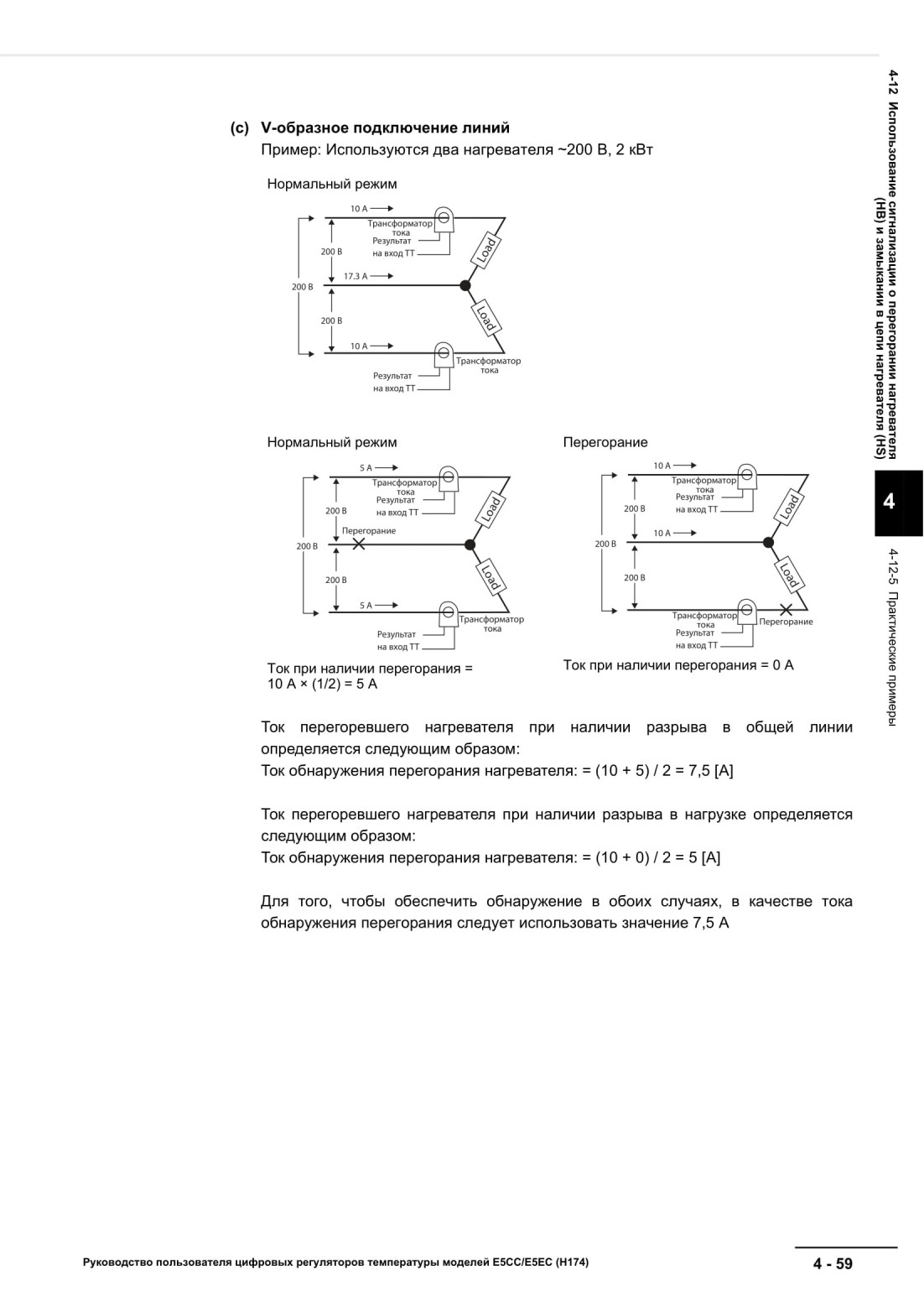

4-12-4 Расчет значений тока обнаружения

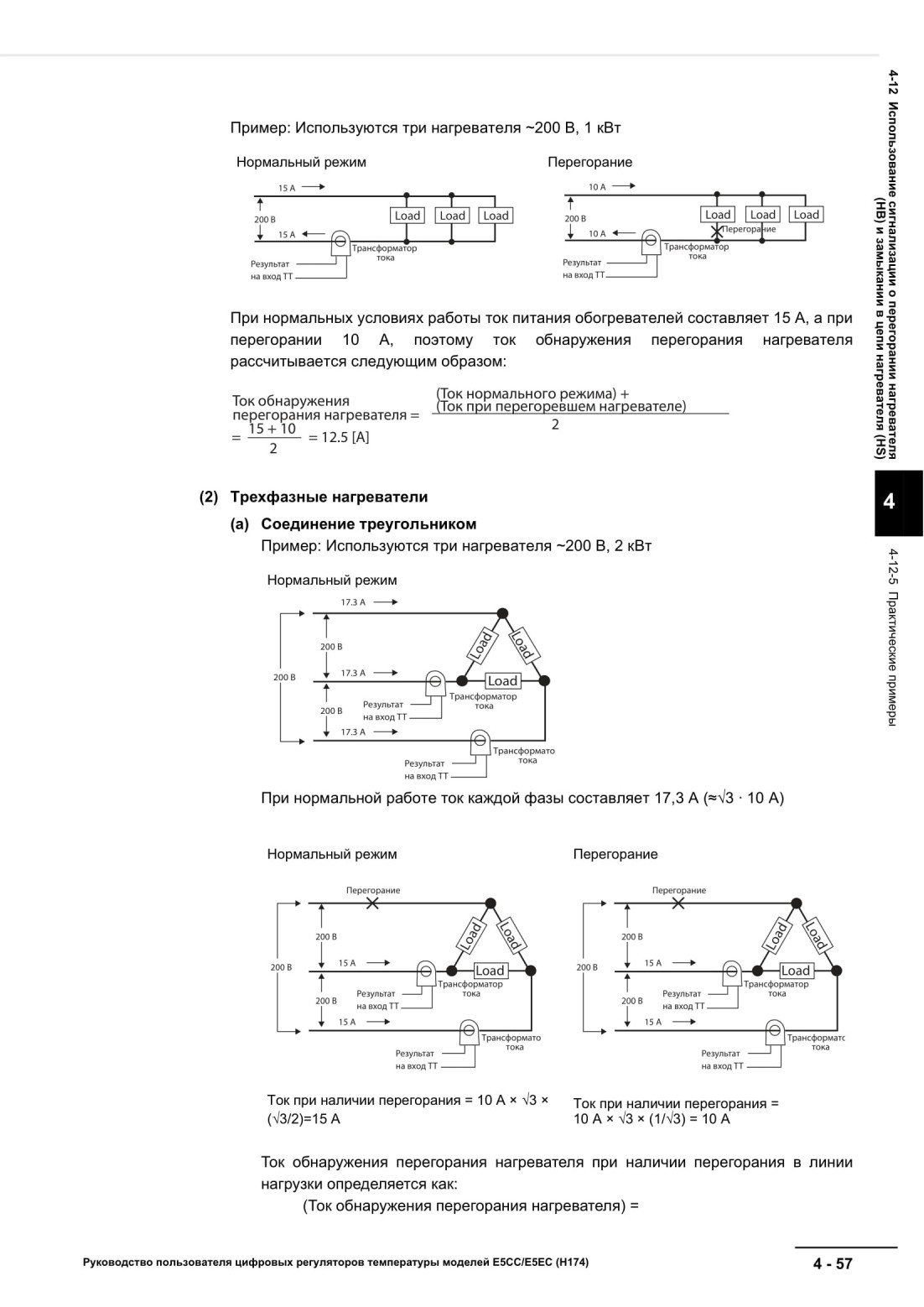

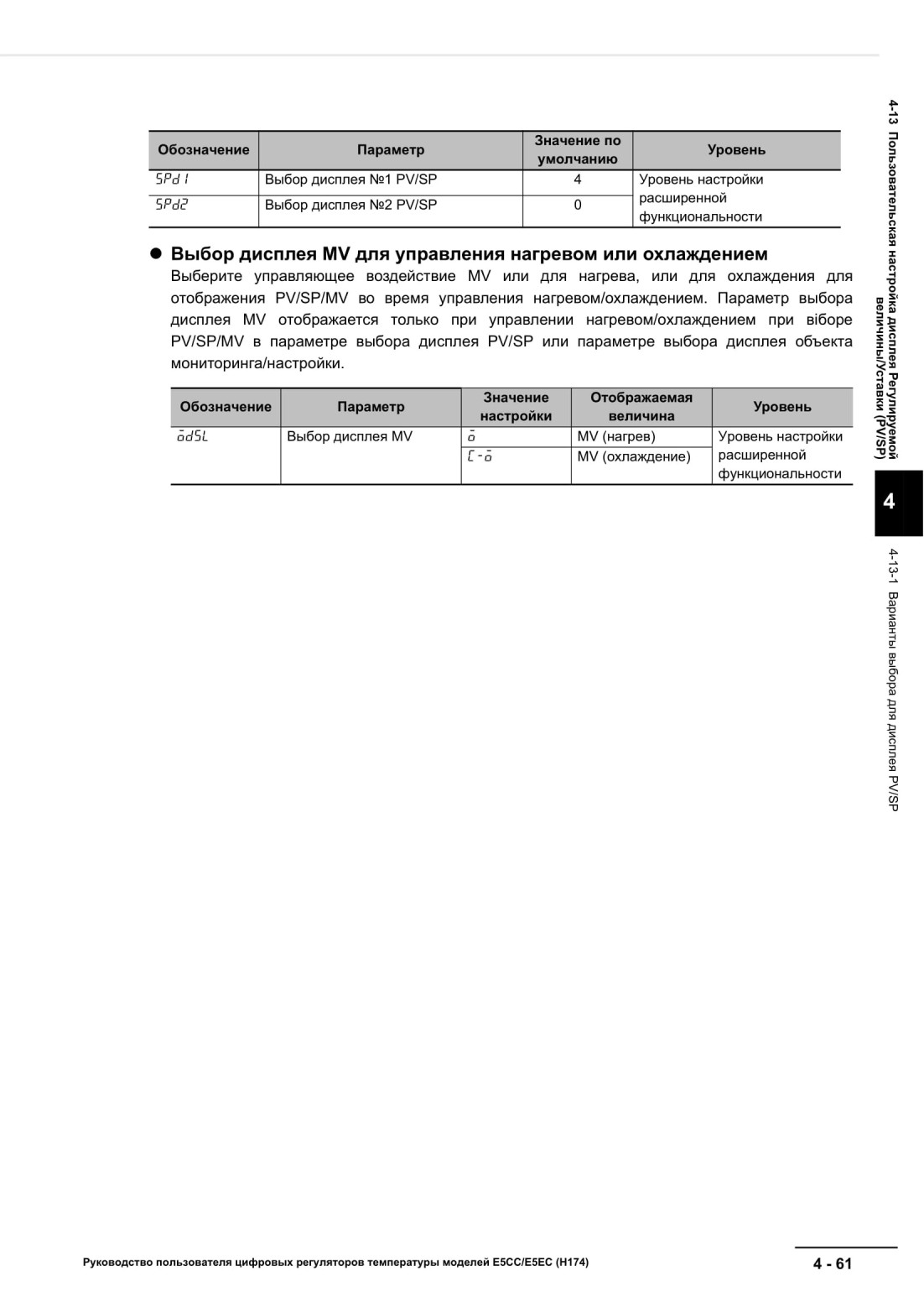

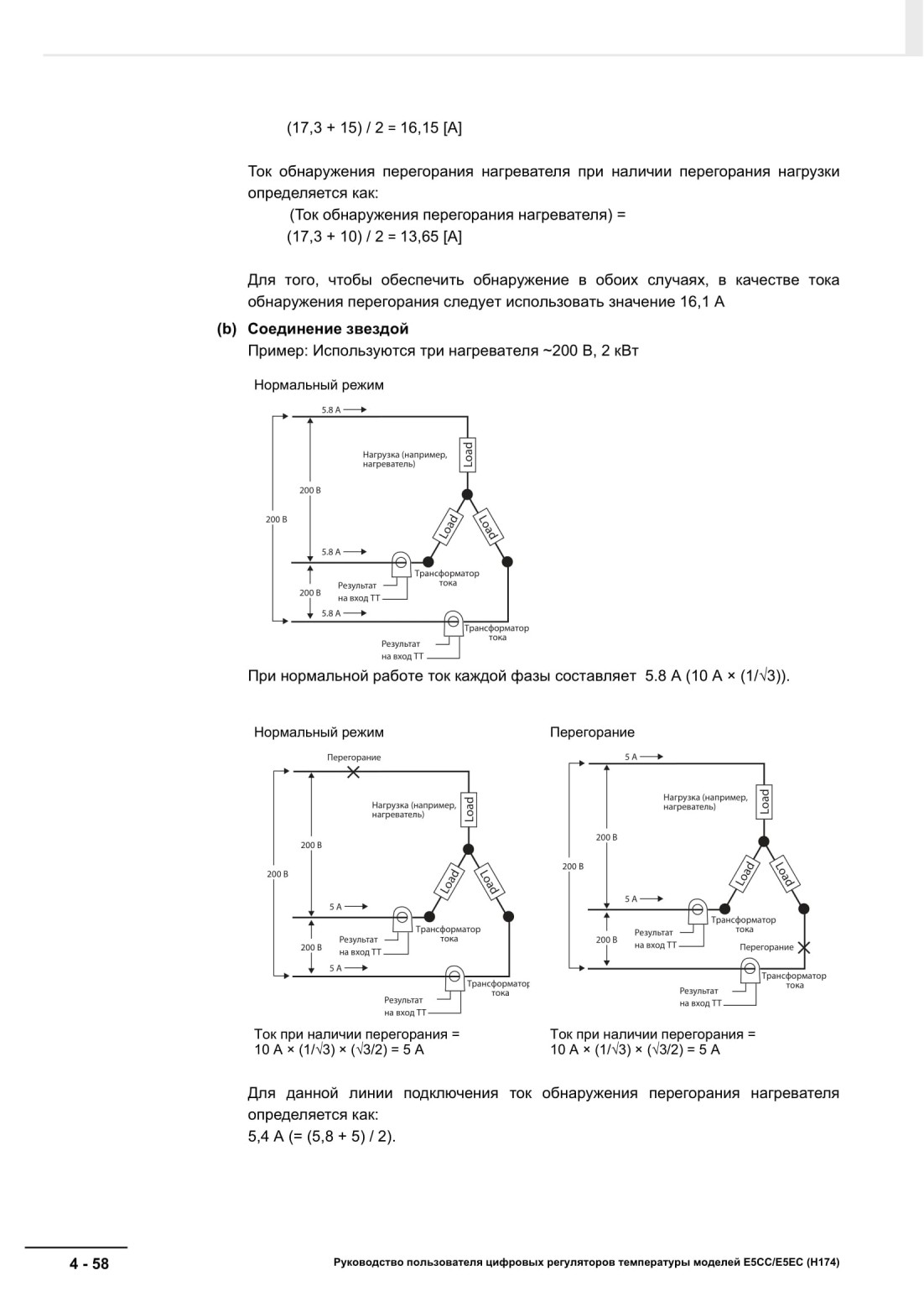

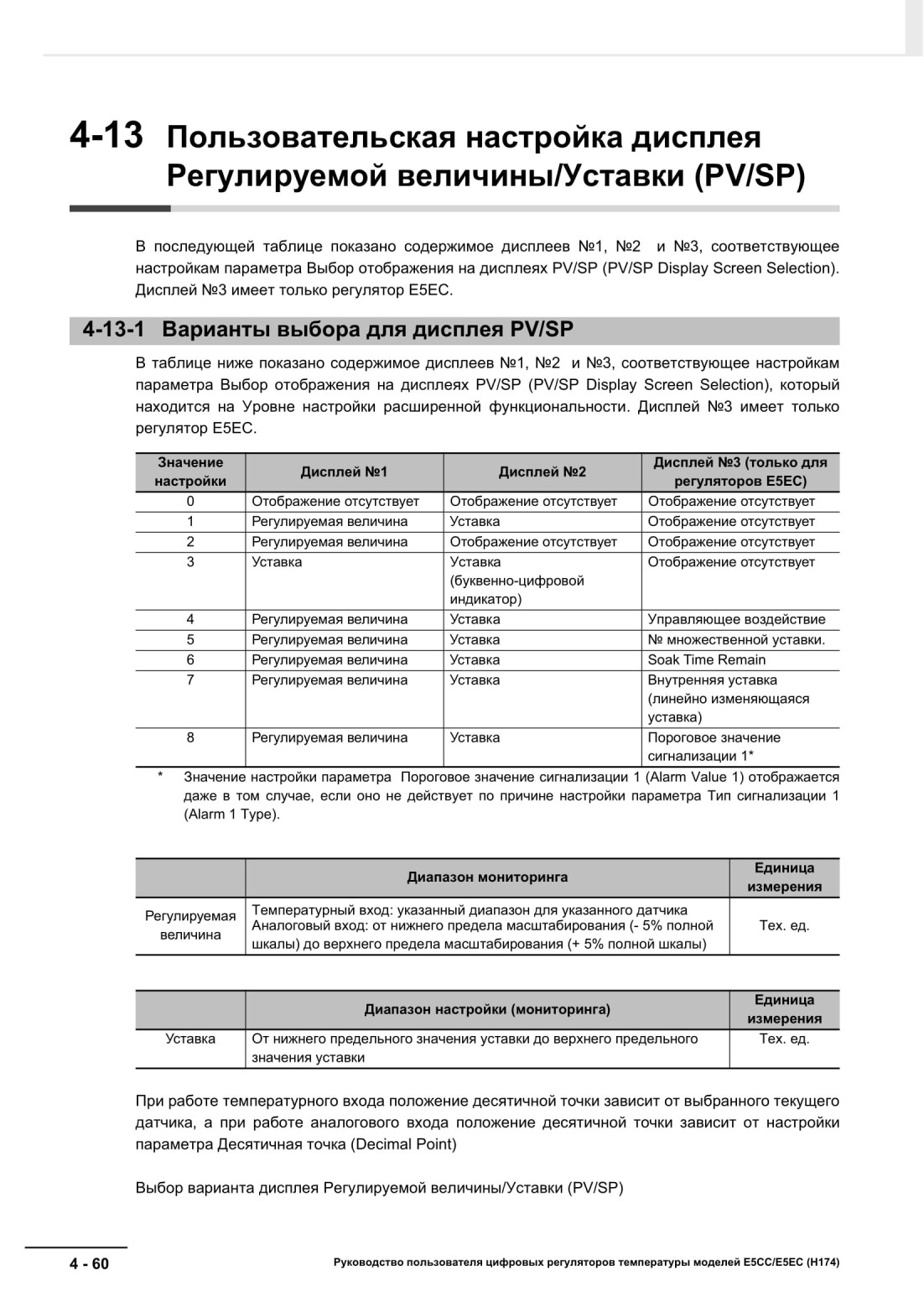

4-13 Пользовательская настройка дисплея Регулируемой величины/Уставки (PV/SP)
