Omron Цифровые регуляторы температуры E5CC, E5EC. Руководство пользователя (2011 год) - часть 8

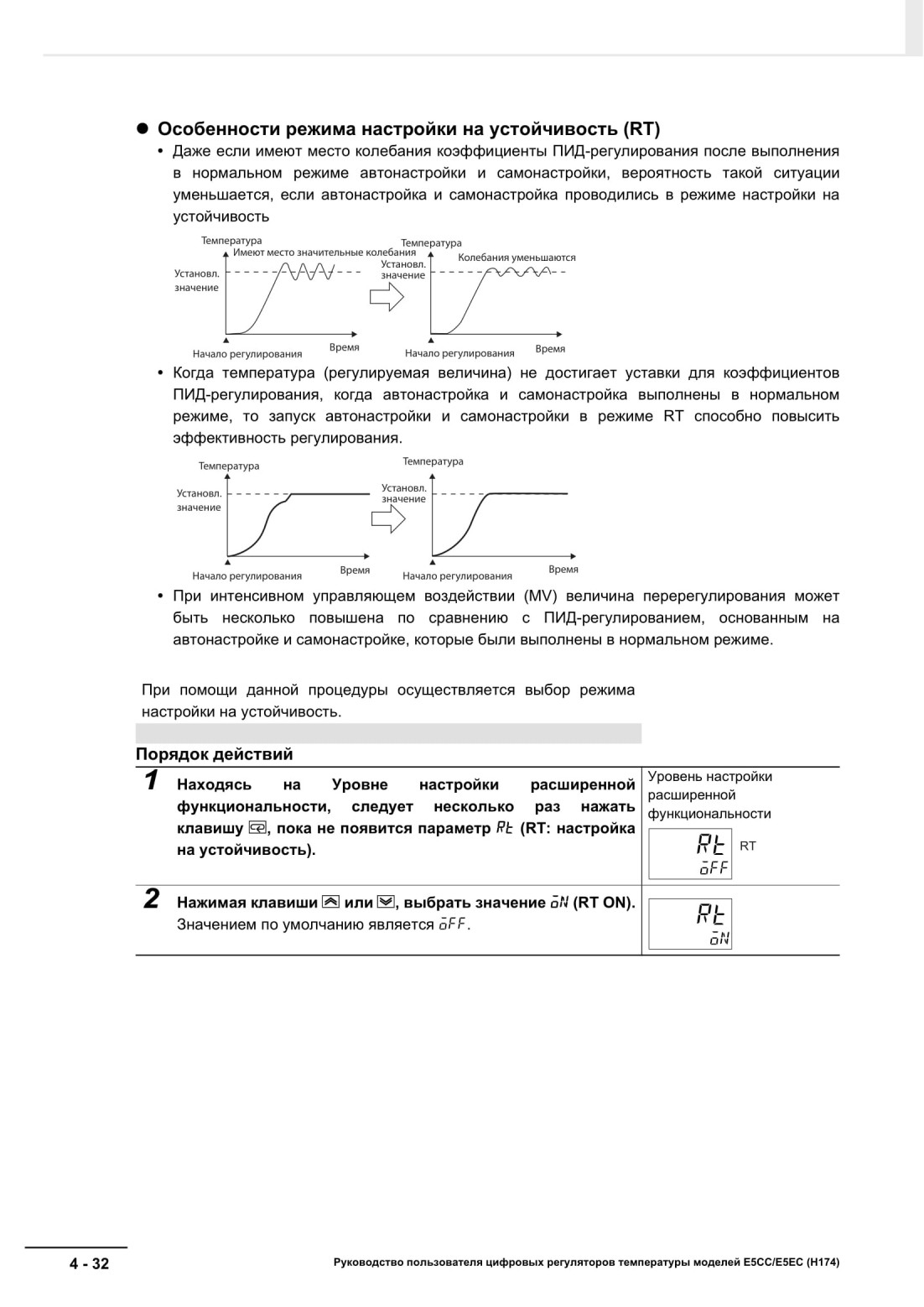

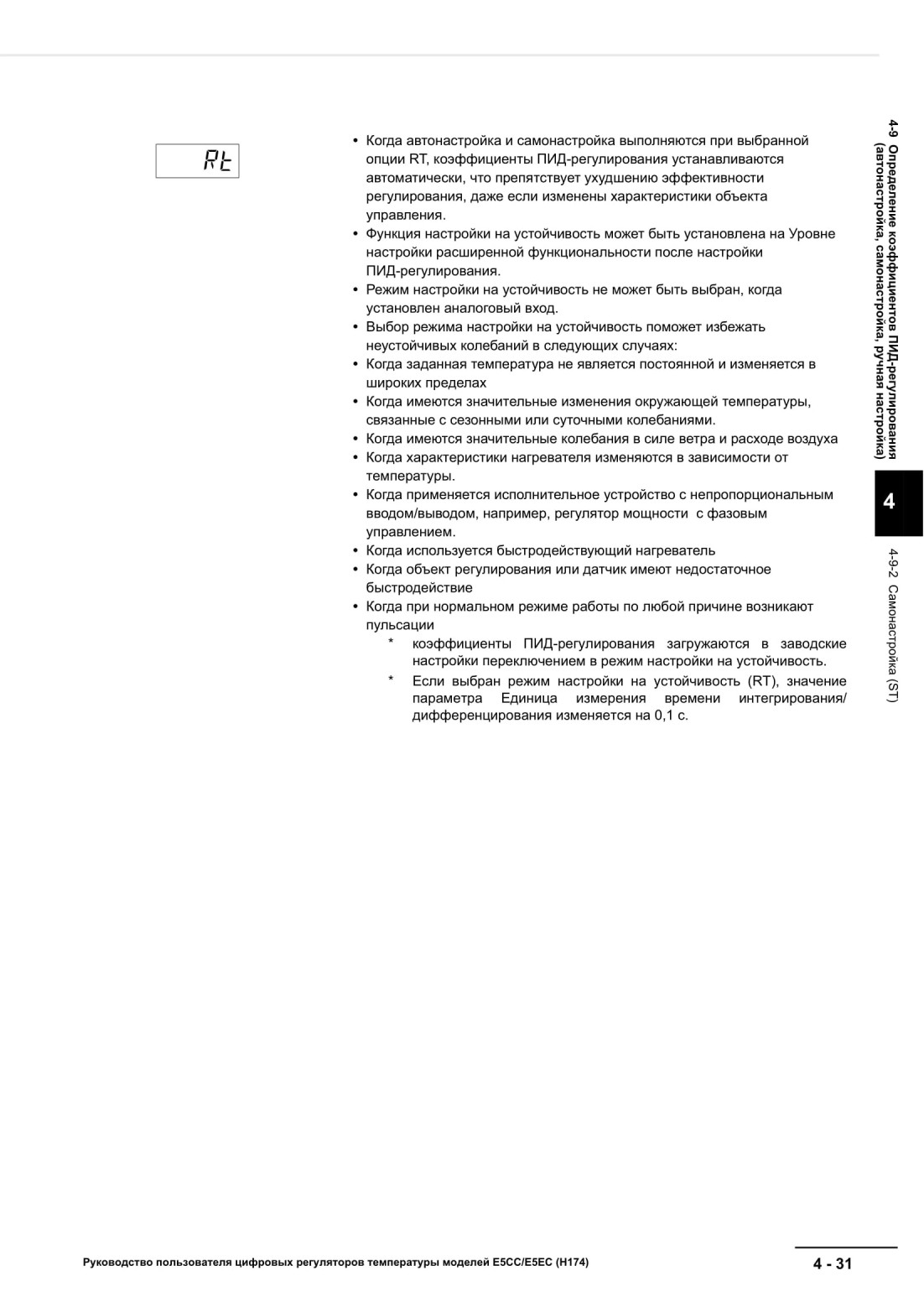

• Особенности режима настройки на устойчивость (RT)

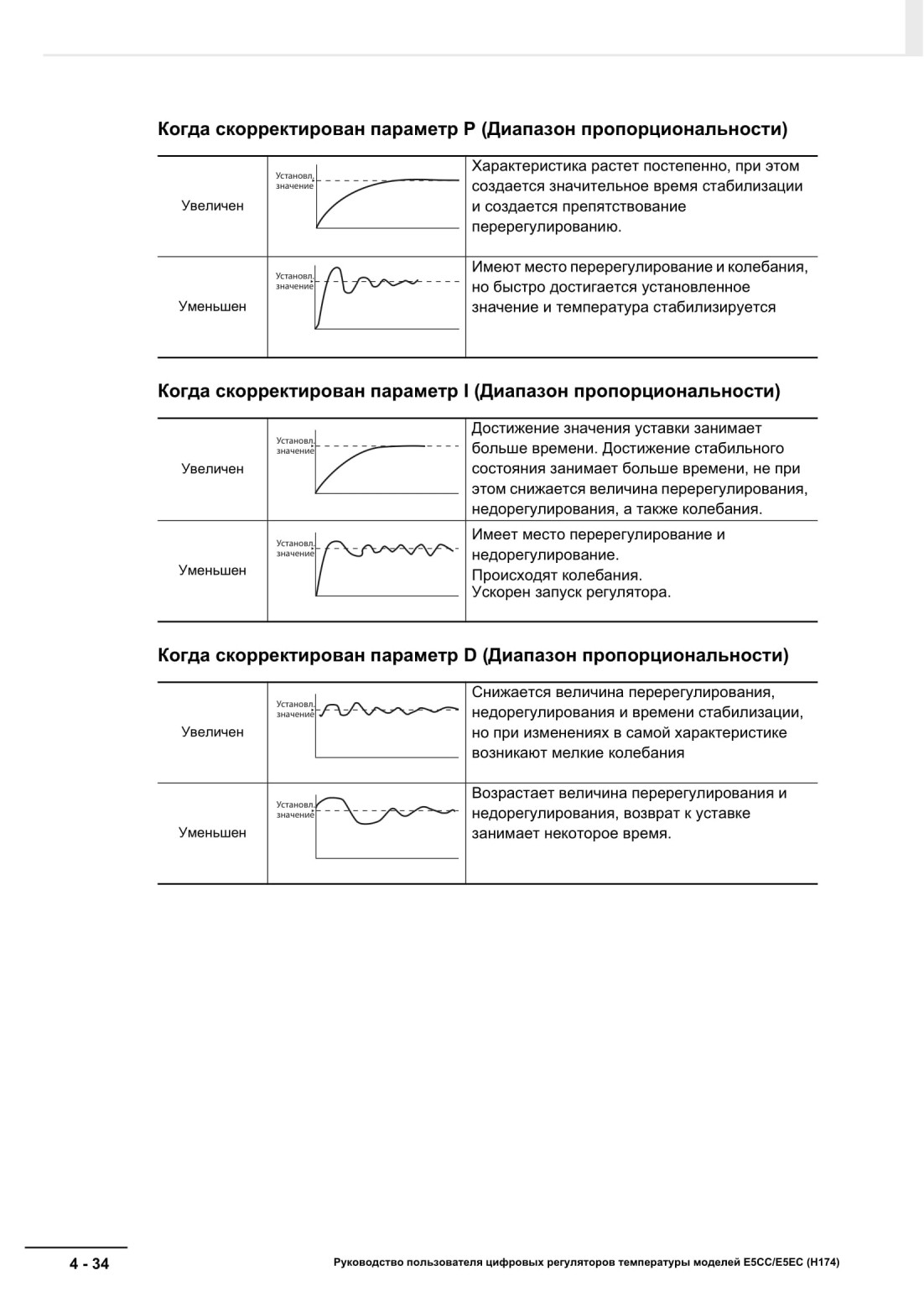

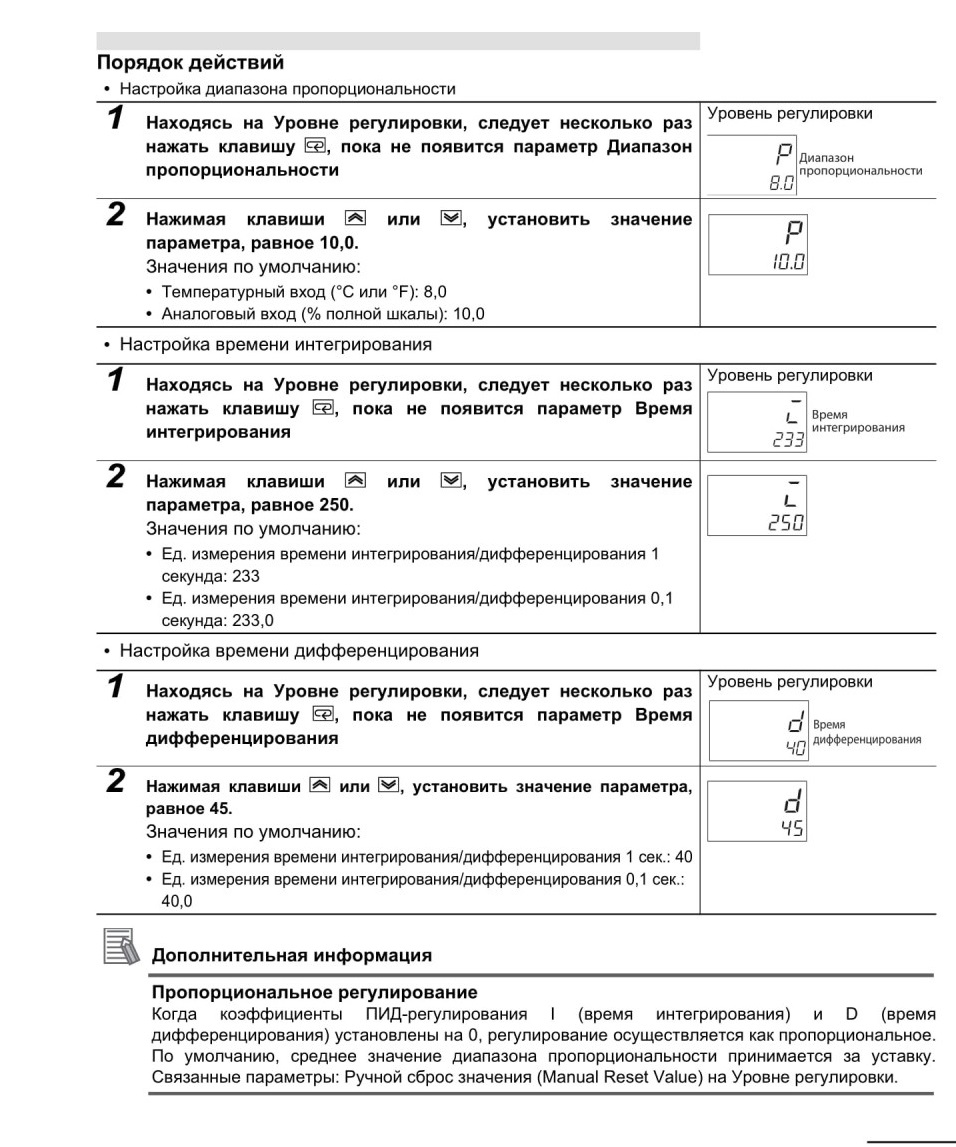

4-9-3 Ручная настройка

Отдельные коэффициенты ПИД-регулирования могут быть настроены вручную с использованием параметров Диапазон пропорциональности, Время интегрирования и Время дифференцирования, которые находятся на Уровне регулирования.

В данном примере, параметр Диапазон пропорциональности имеет значение 10,0, параметр Время интегрирования имеет значение 250, а параметр Время дифференцирования = 45.

4-10 Выходные предупреждающие сигналы
• Предупреждающие сигналы могут быть использованы в двух или трех вспомогательных выходах регулятора Е5СС, или в двух или четырех вспомогательных выходах регулятора Е5ЕС. В релейных выходах или выходах сигнала напряжения (для управления ТТР) также могут быть использованы предупреждающие сигналы, для чего необходимо настроить параметр Присвоение Управляющего выхода 1 или Присвоение Управляющего выхода 2 на любой тип сигнализации с 1 по 4. Состояние выходного предупреждающего сигнала определяется комбинацией типа сигнализации, порогового значения сигнализации, гистерезиса сигнализации и подачи предупреждающего сигнала при последующем срабатывании сигнализации. Более подробная информация приведена в разделе 4-11 Гистерезис сигнализации.

• В данном разделе описаны следующие параметры: Тип сигнализации, Пороговое значение сигнализации, Верхний предел сигнализации и Нижний предел сигнализации.

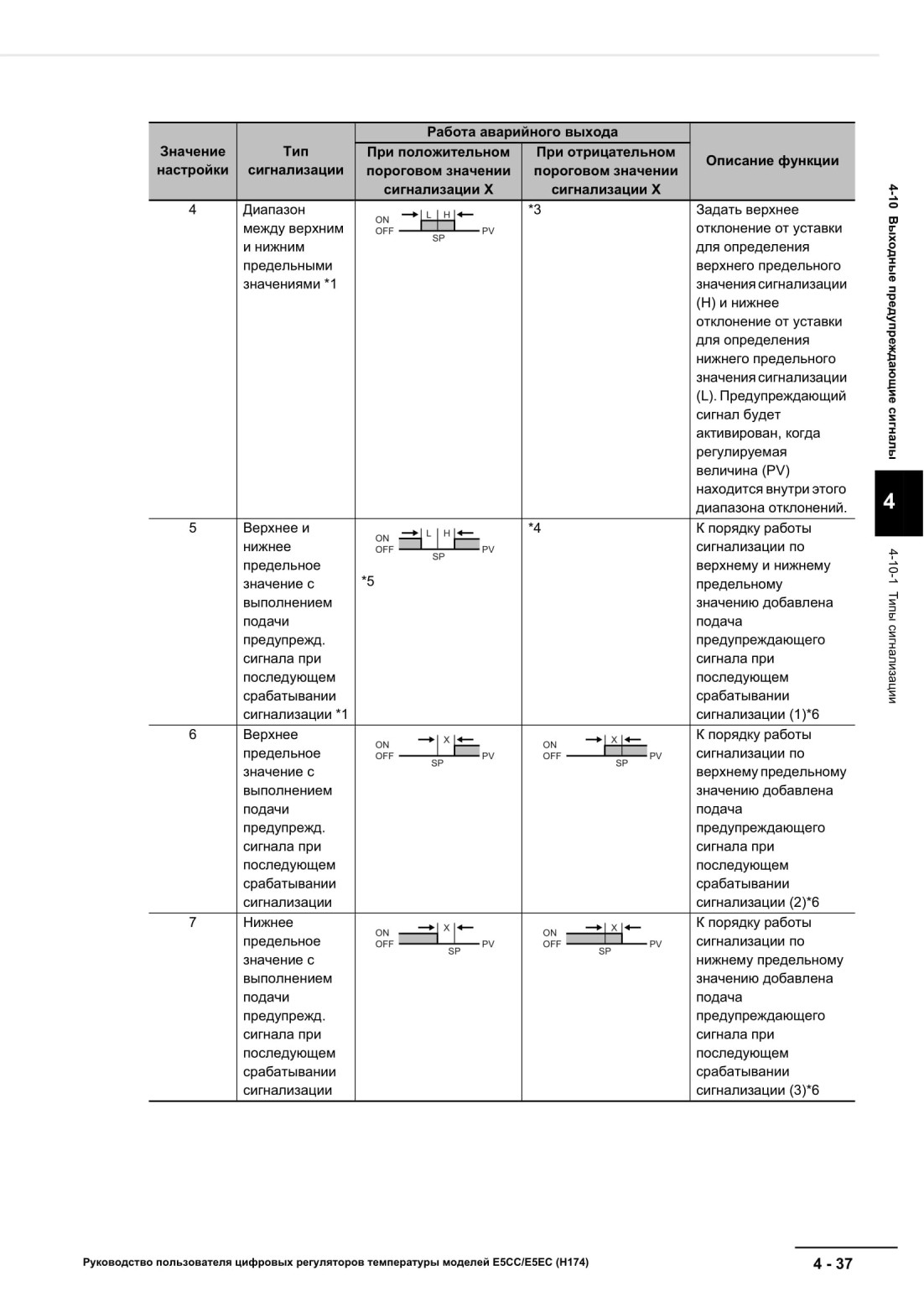

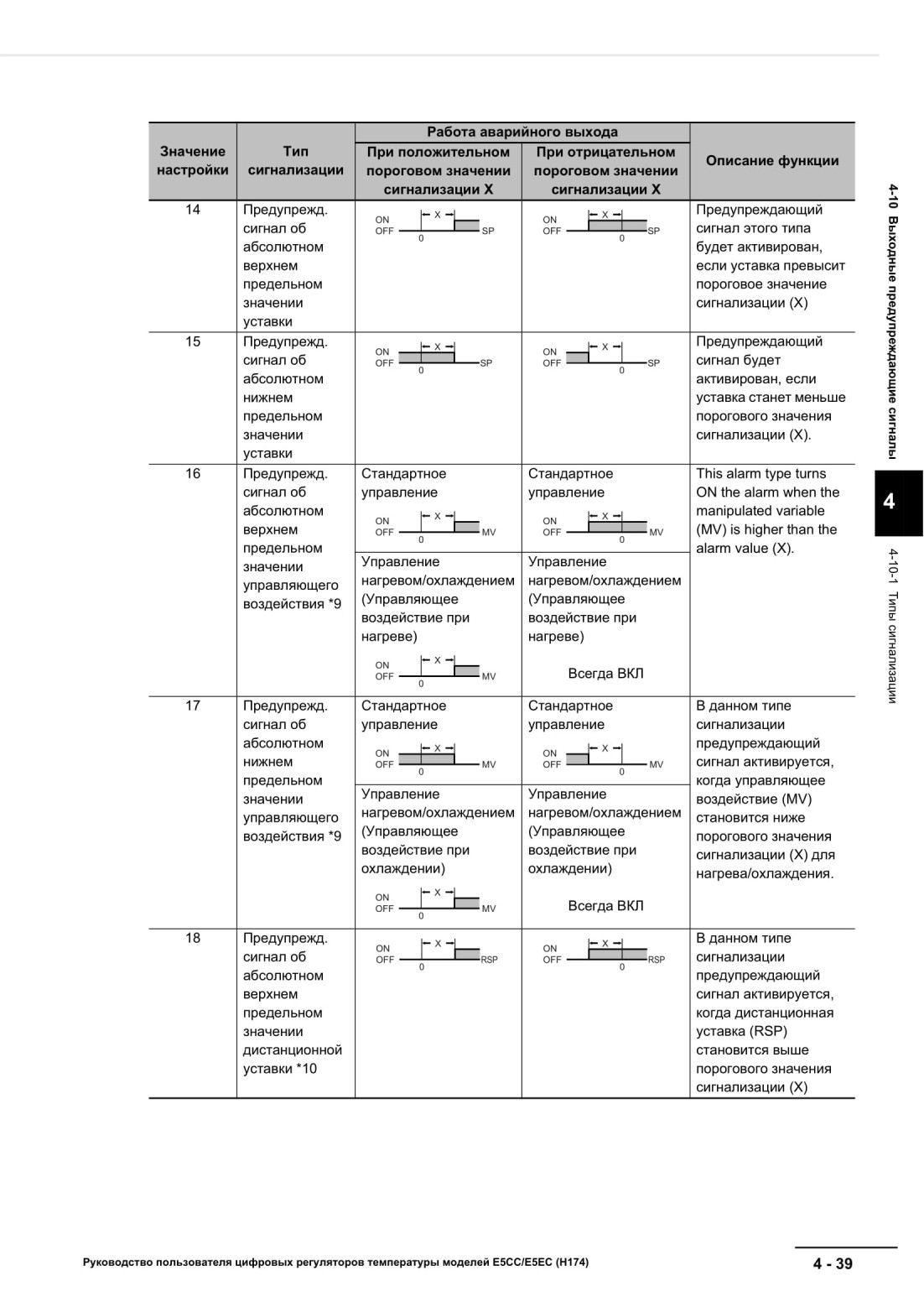

управлении нагревом, а предупреждающий сигнал об абсолютном нижнем предельном значении управляющего воздействия - только при управлении охлаждением.

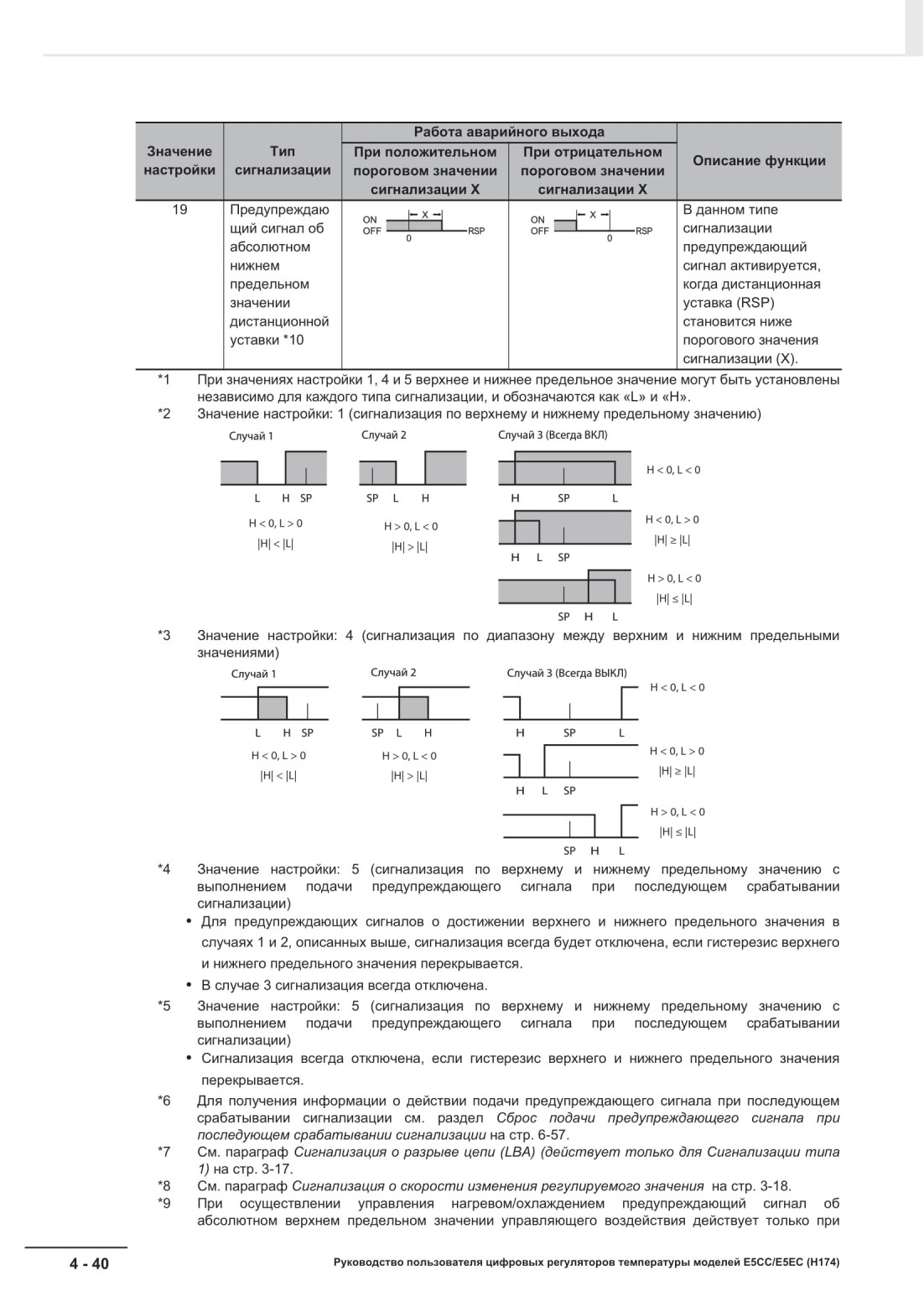

*10 Данное значение отображается только в том случае, когда используется вход дистанционной уставки. Этот тип сигнализации действует как в режиме дистанционной уставки, так и в режиме локальной уставки.

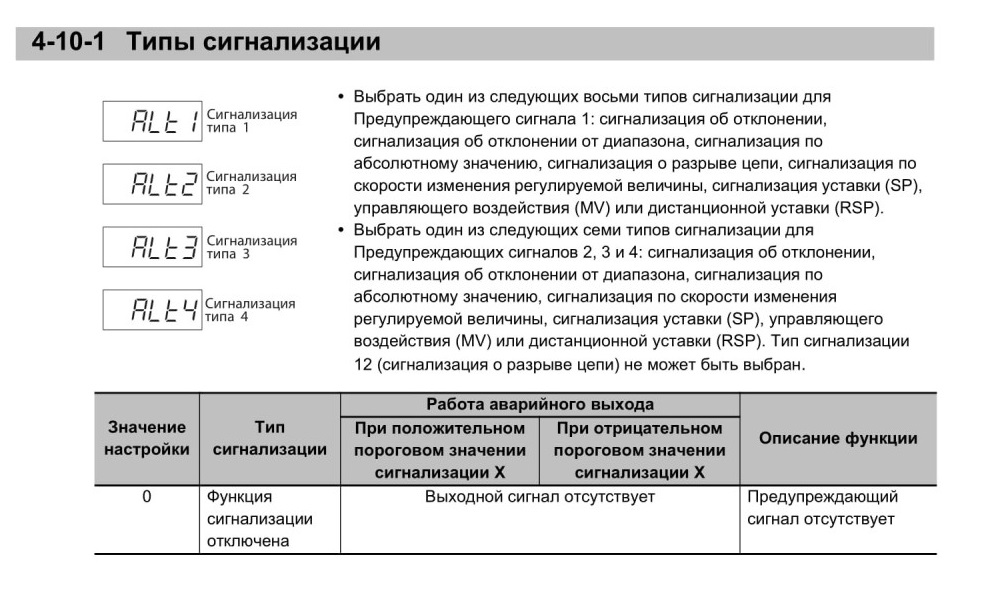

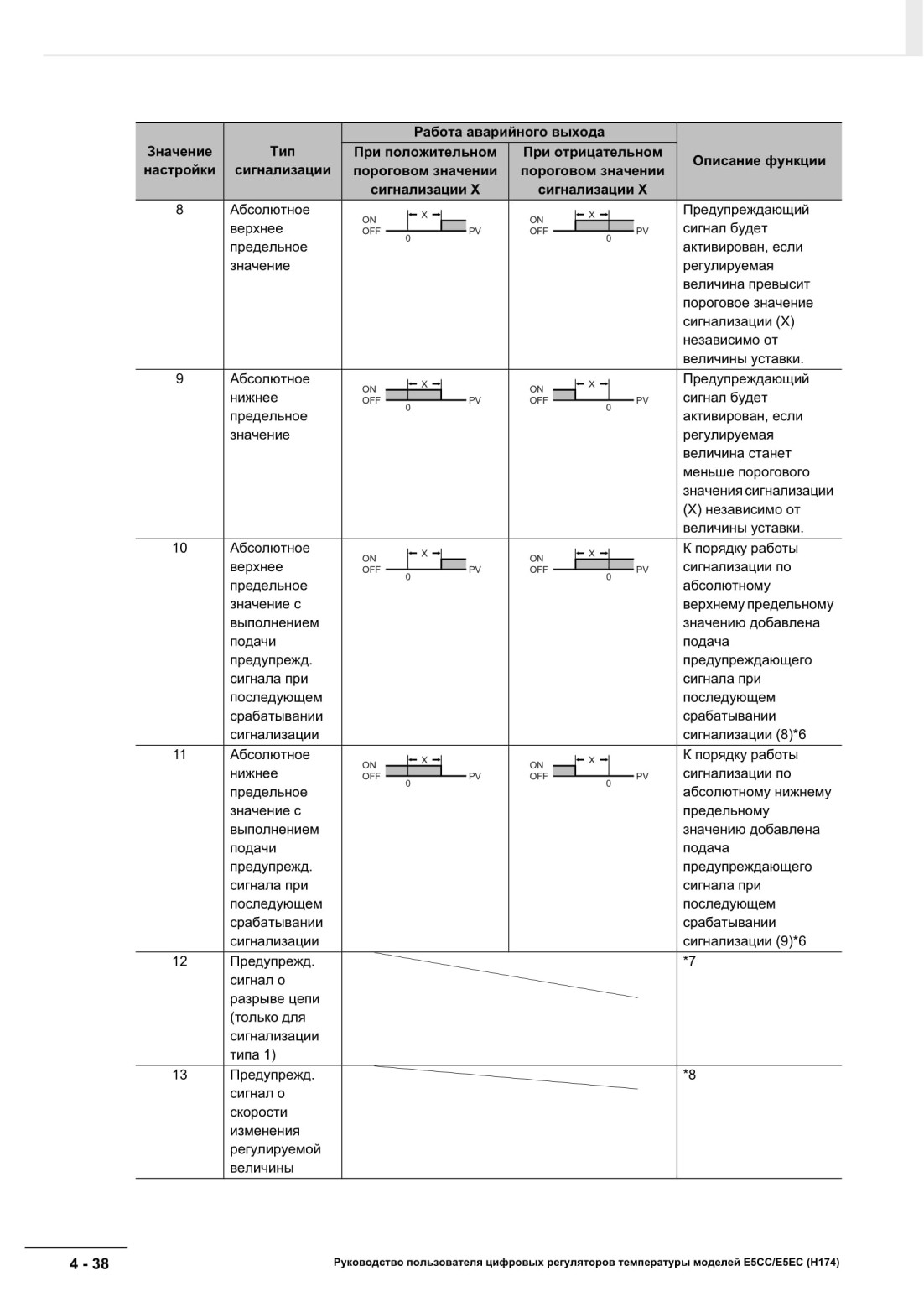

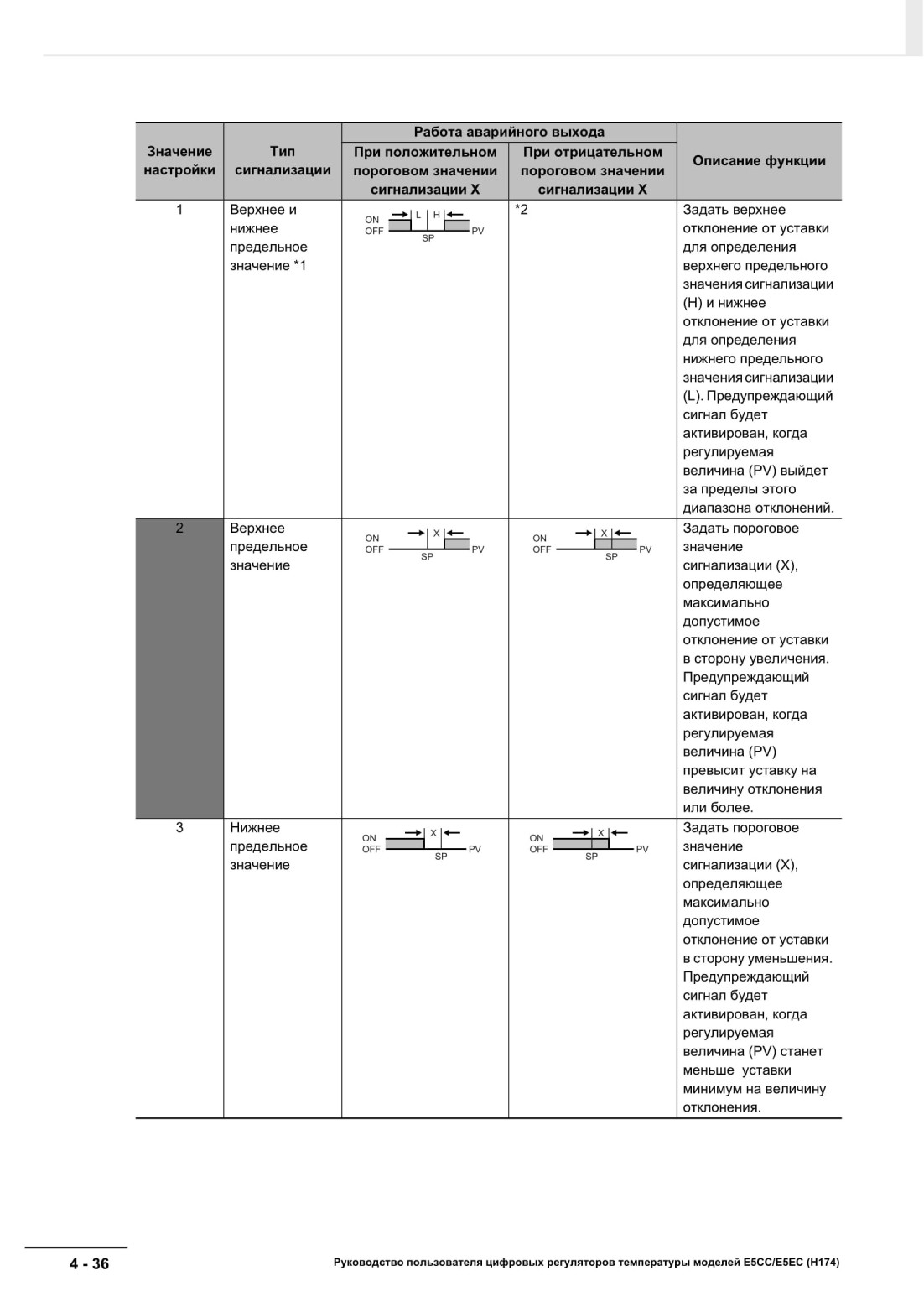

Настройка типа сигнализации осуществляется независимо для каждого предупреждающего сигнала в параметрах Тип сигнализации с 1 по 4, которые находятся на Уровне первоначальной настройки. Значение по умолчанию: 2 (сигнализация по верхнему предельному значению).

Если регулятор оснащен функцией сигнализации об обнаружении перегорания/замыкания в цепи нагревателя, то Тип сигнализации 1 не отображается. Для использования сигнализации 1 следует присвоить выходу функцию предупреждающего сигнала 1 (см. параграф 4-6-3 Функции, присваиваемые выходу).

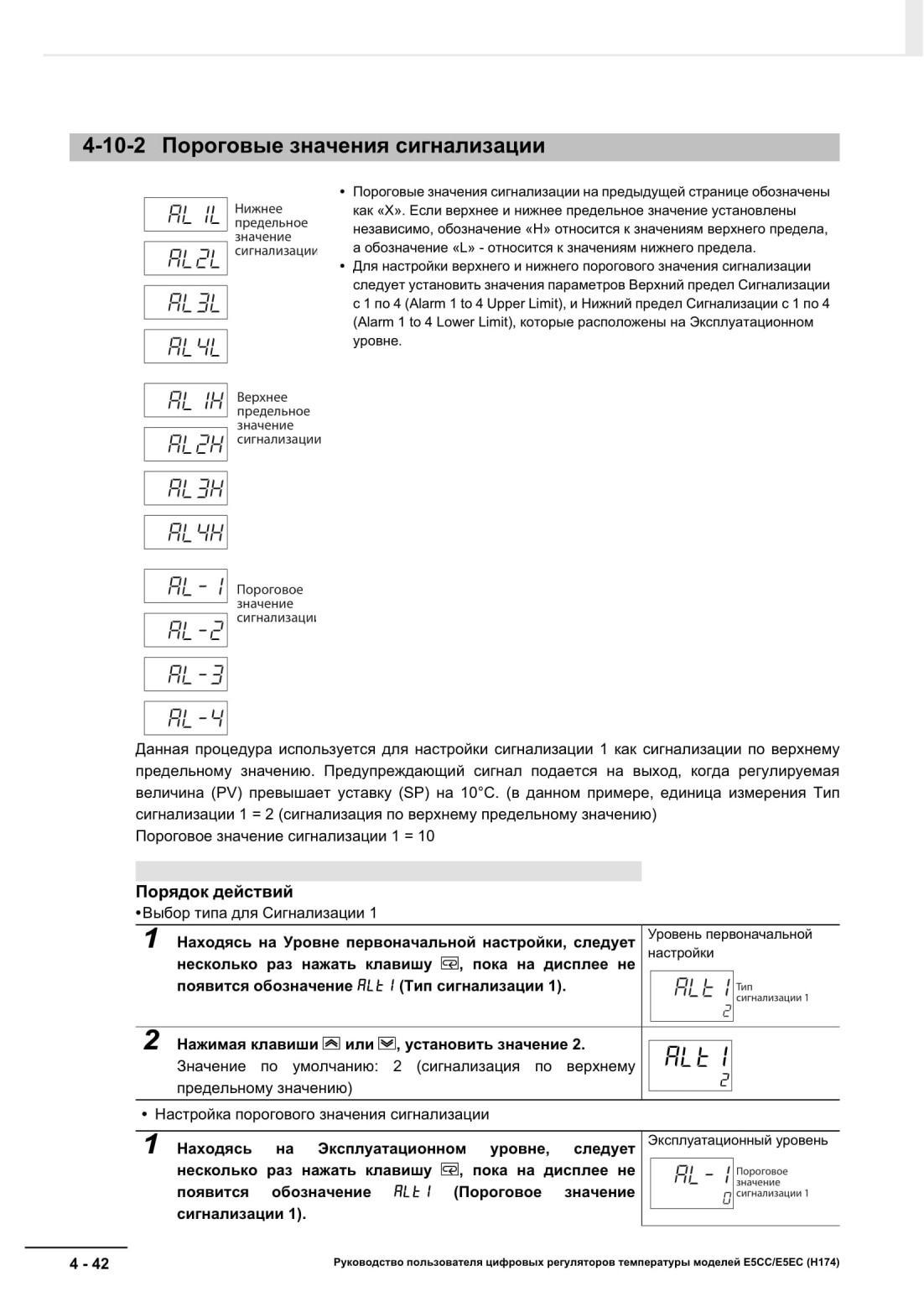

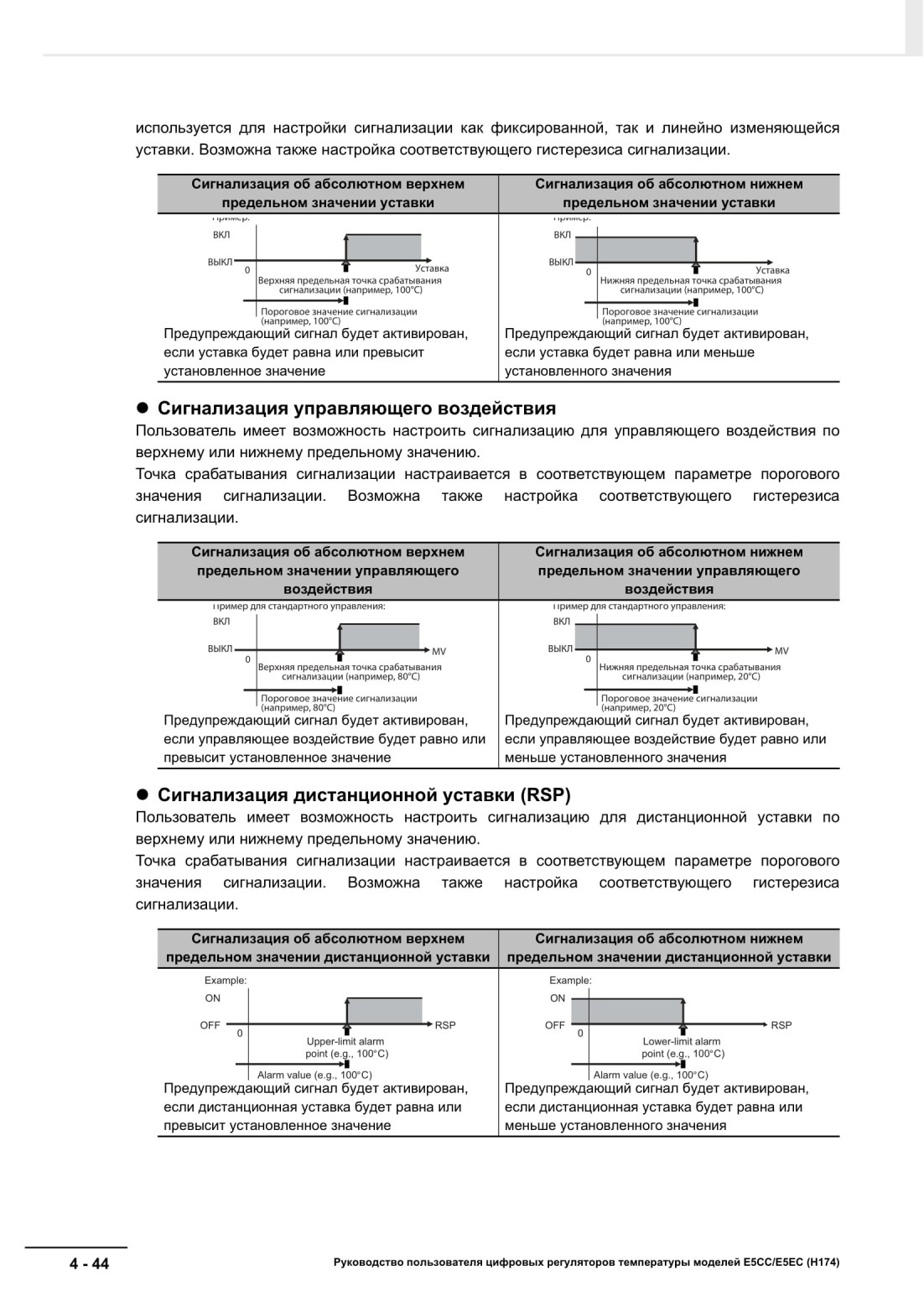

4-10-2 Пороговые значения сигнализации

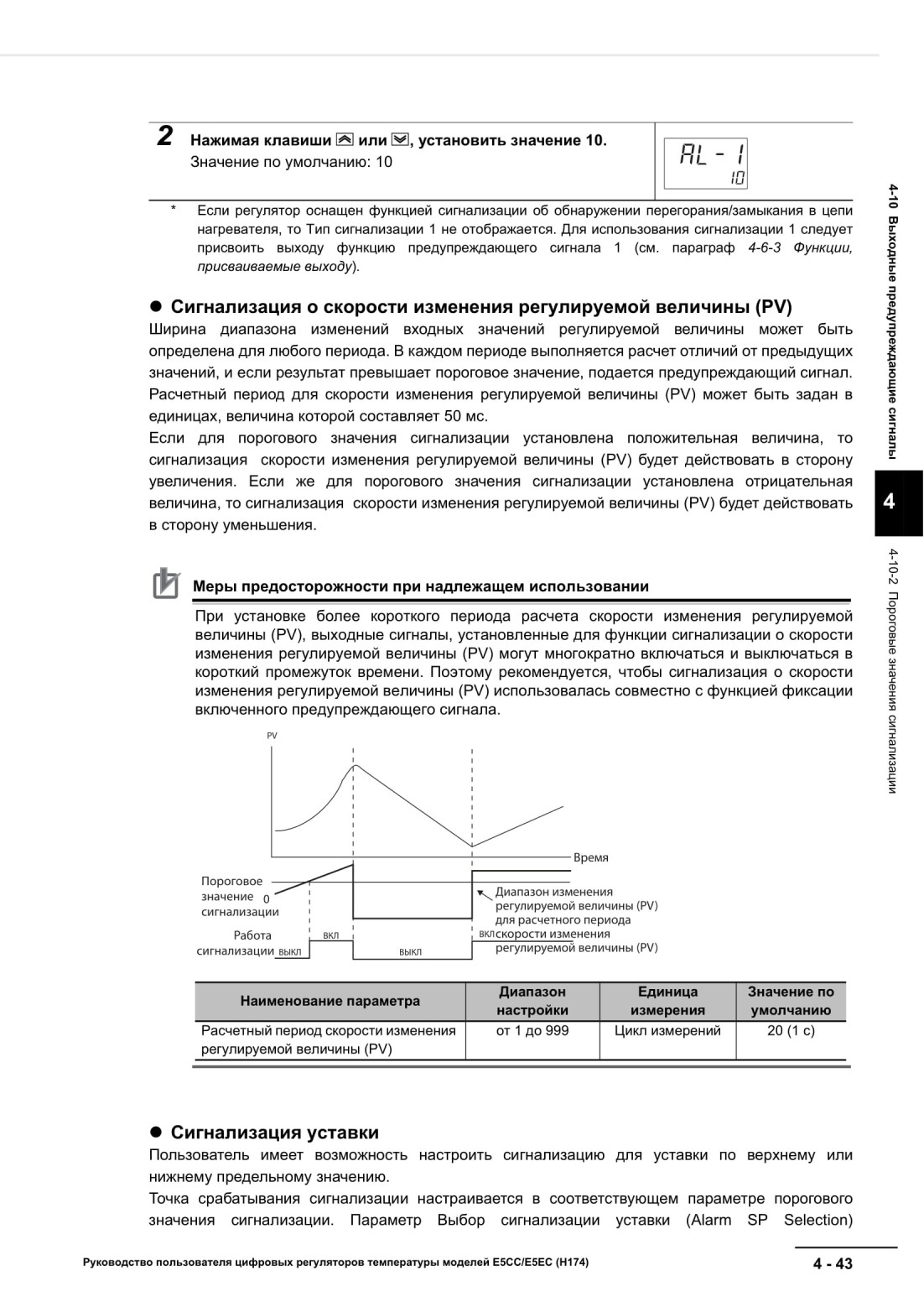

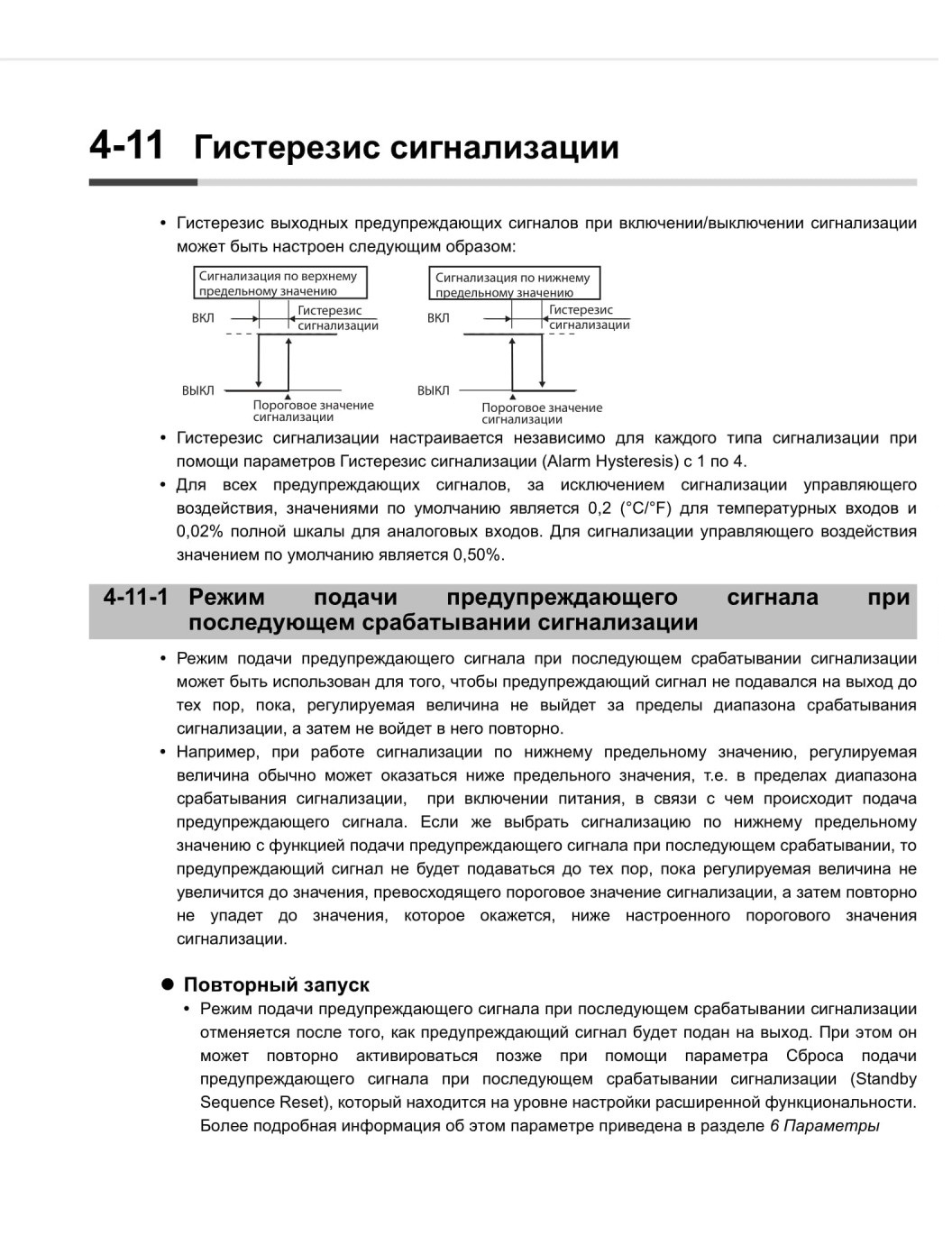

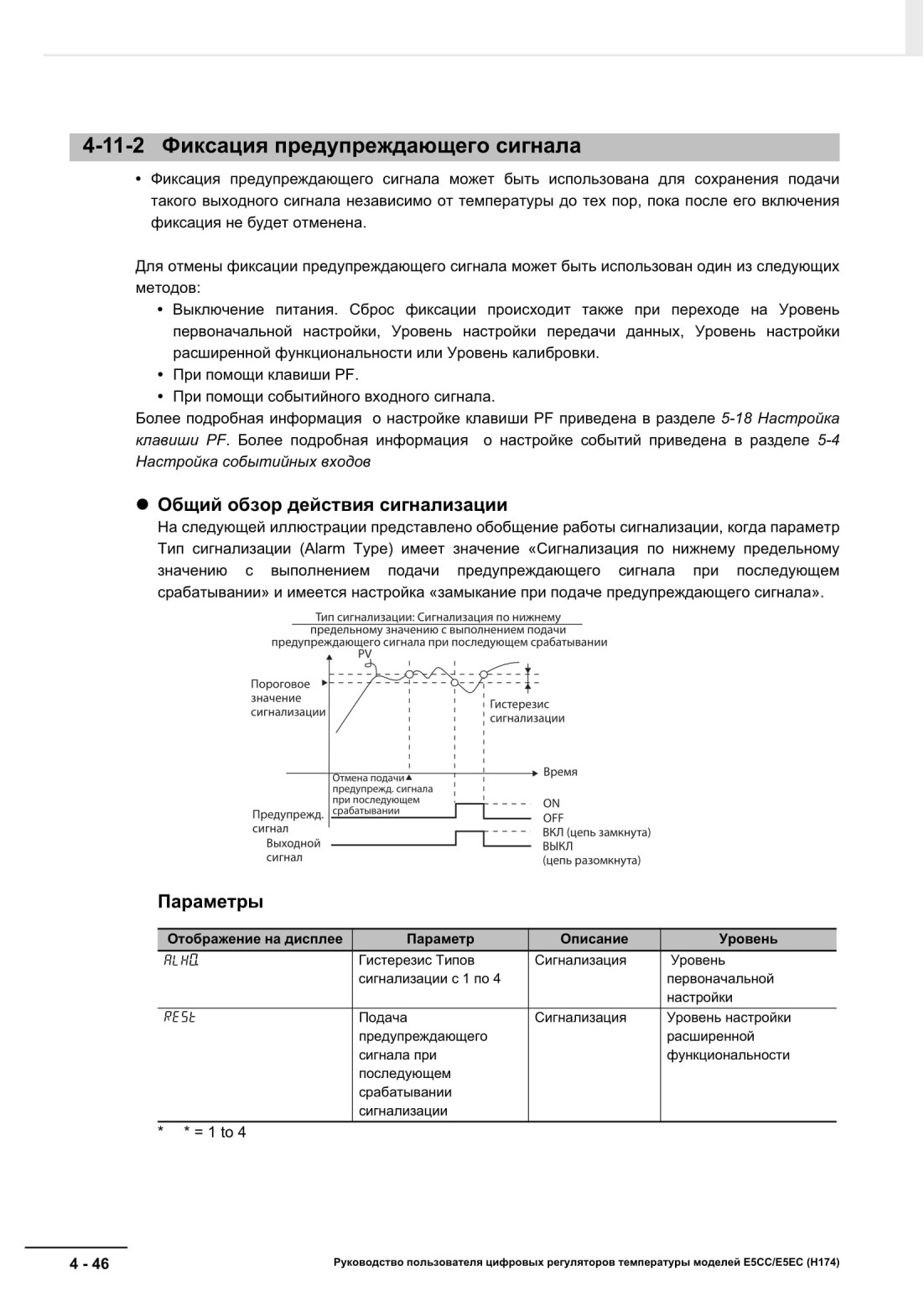

4-11 Гистерезис сигнализации
