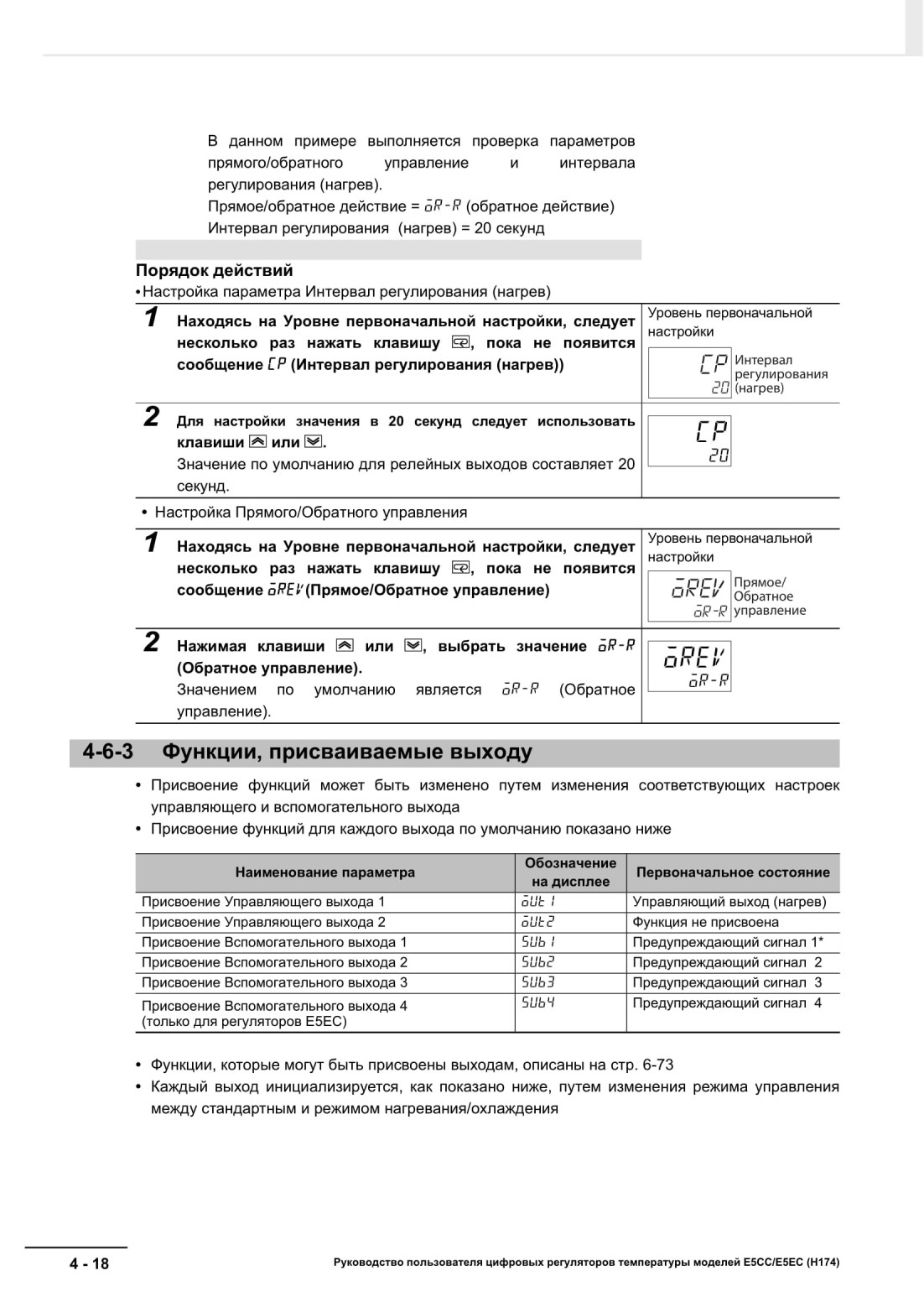

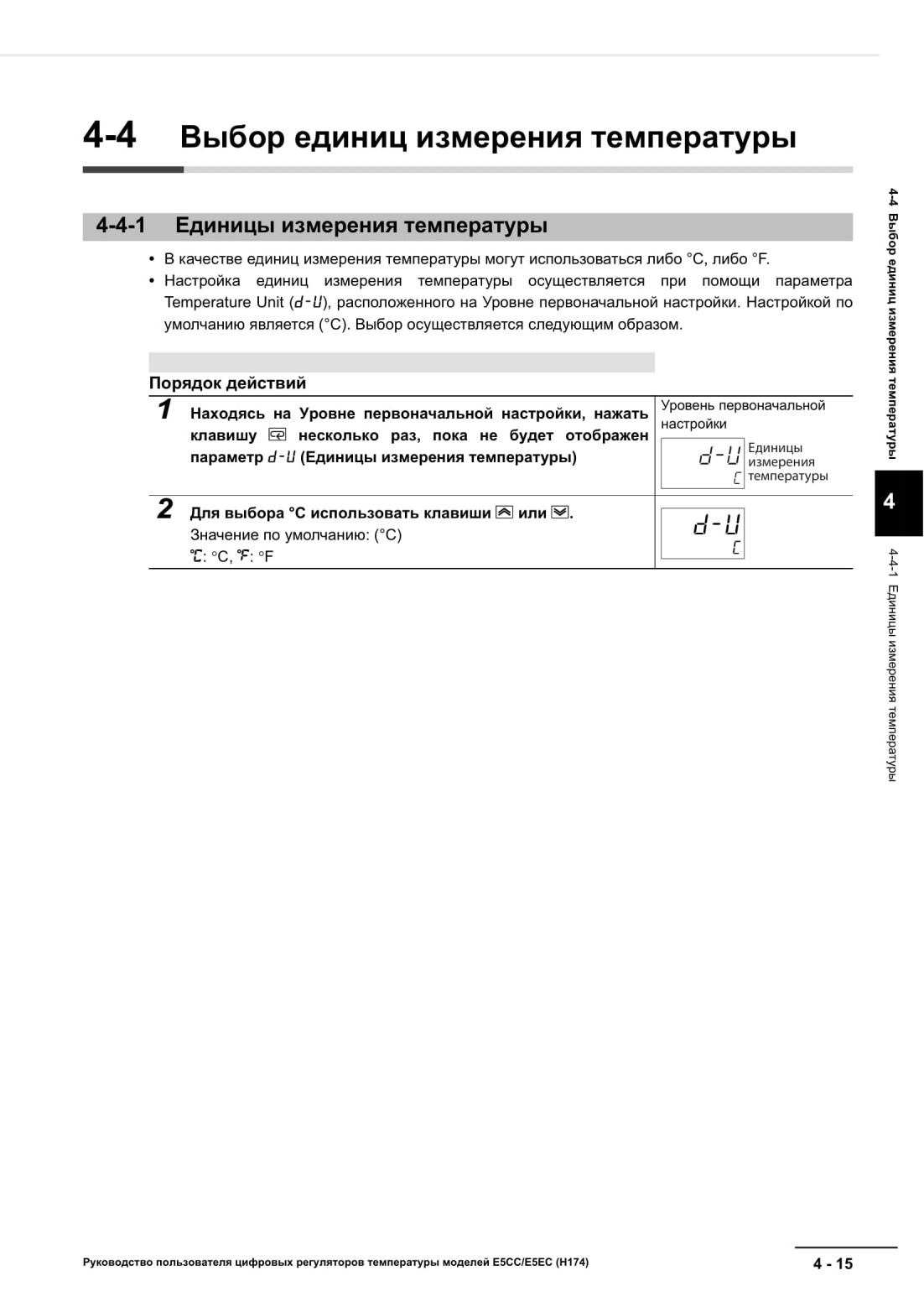

4-4 Выбор единиц измерения температуры
4-4-1 Единицы измерения температуры

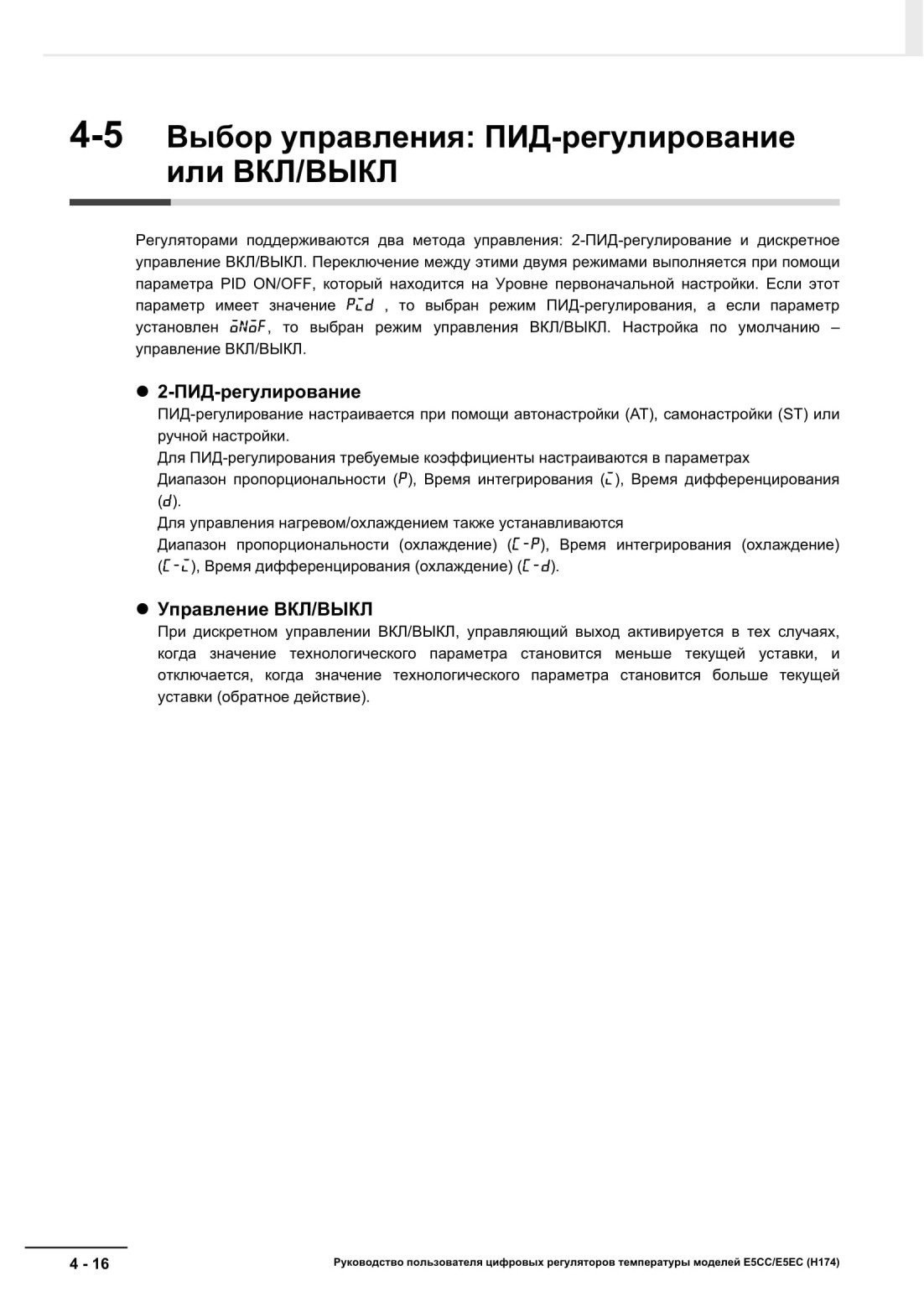

4-5 Выбор управления: ПИД-регулирование или ВКЛ/ВЫКЛ

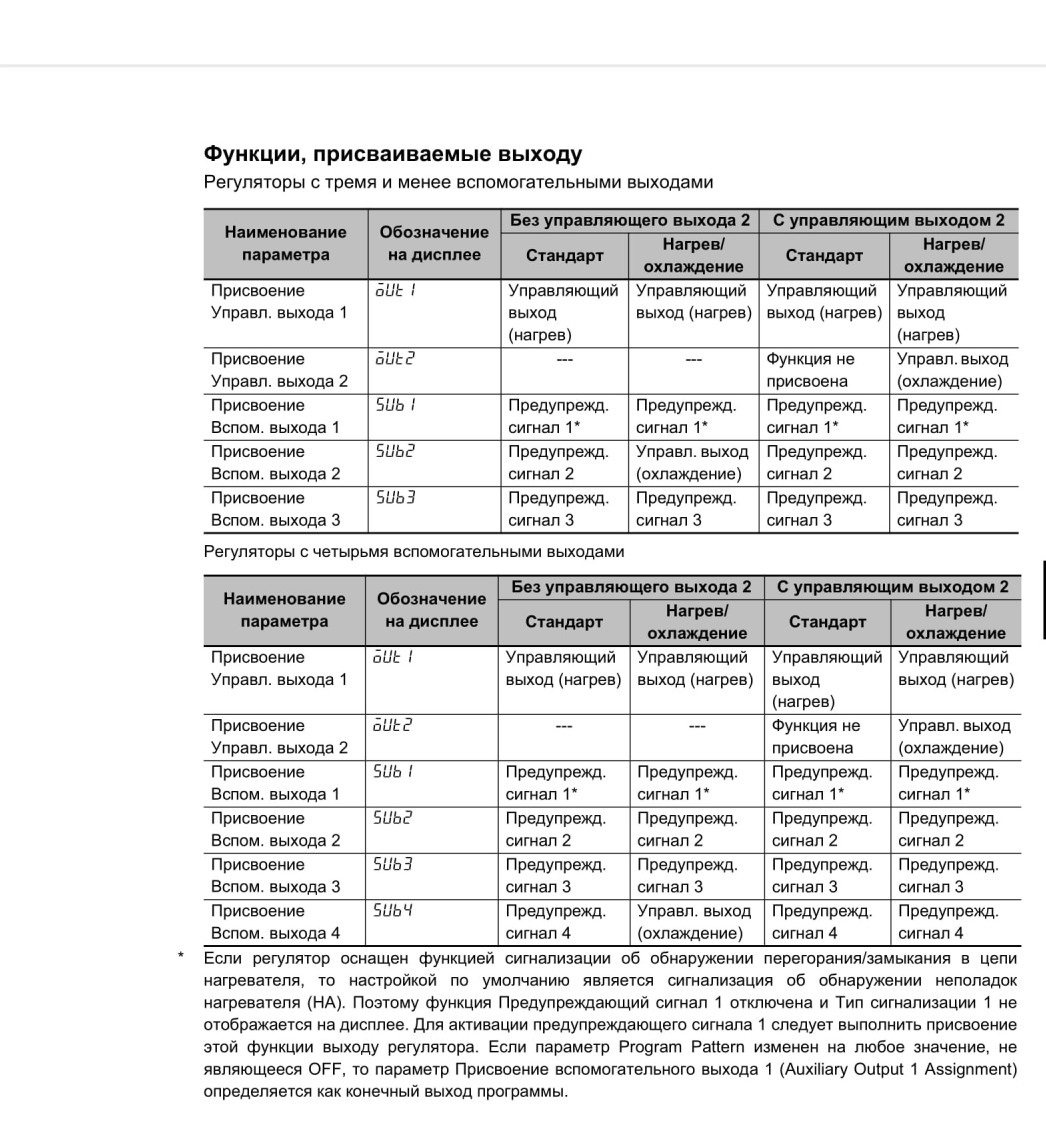

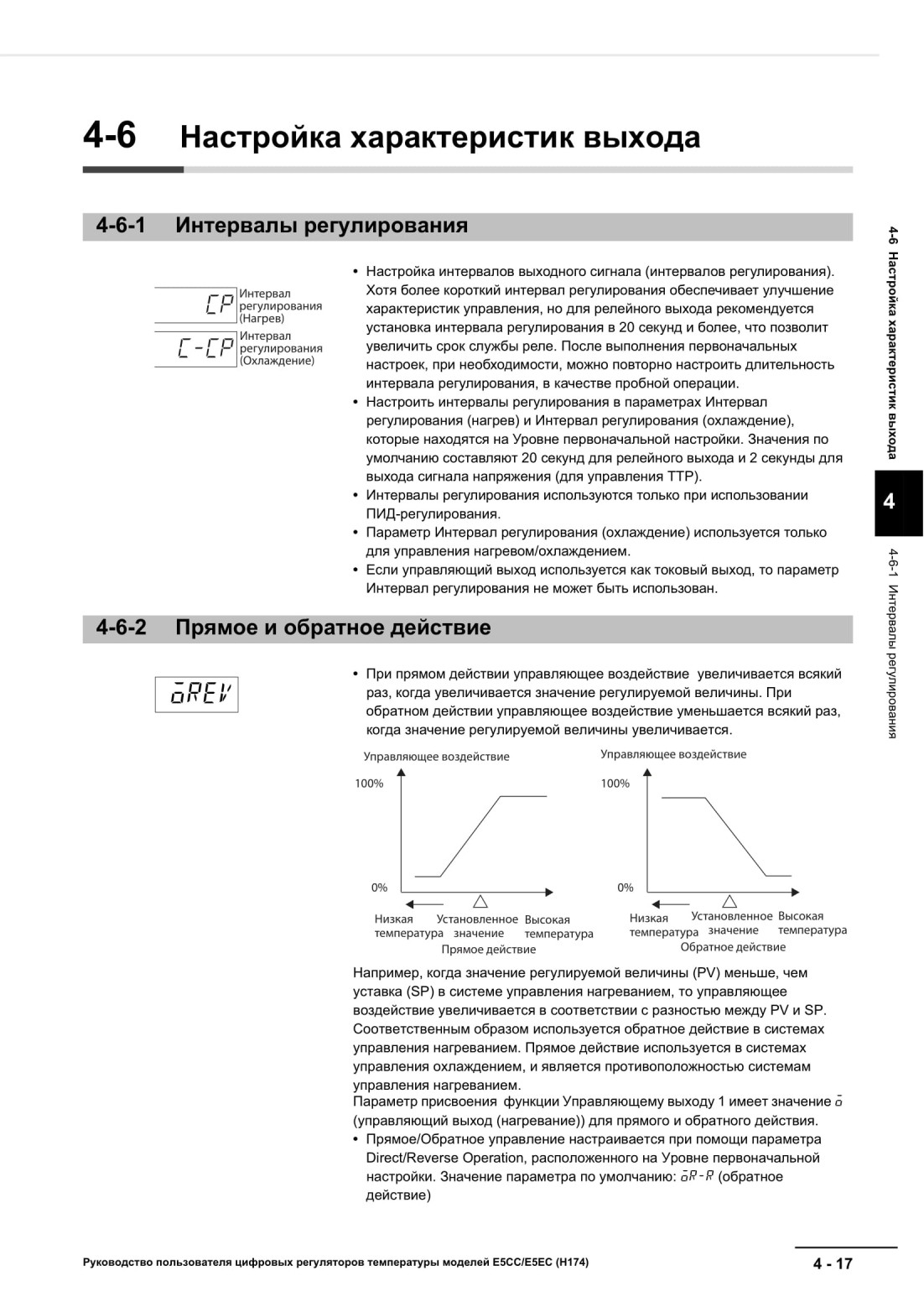

4-6 Настройка характеристик выхода

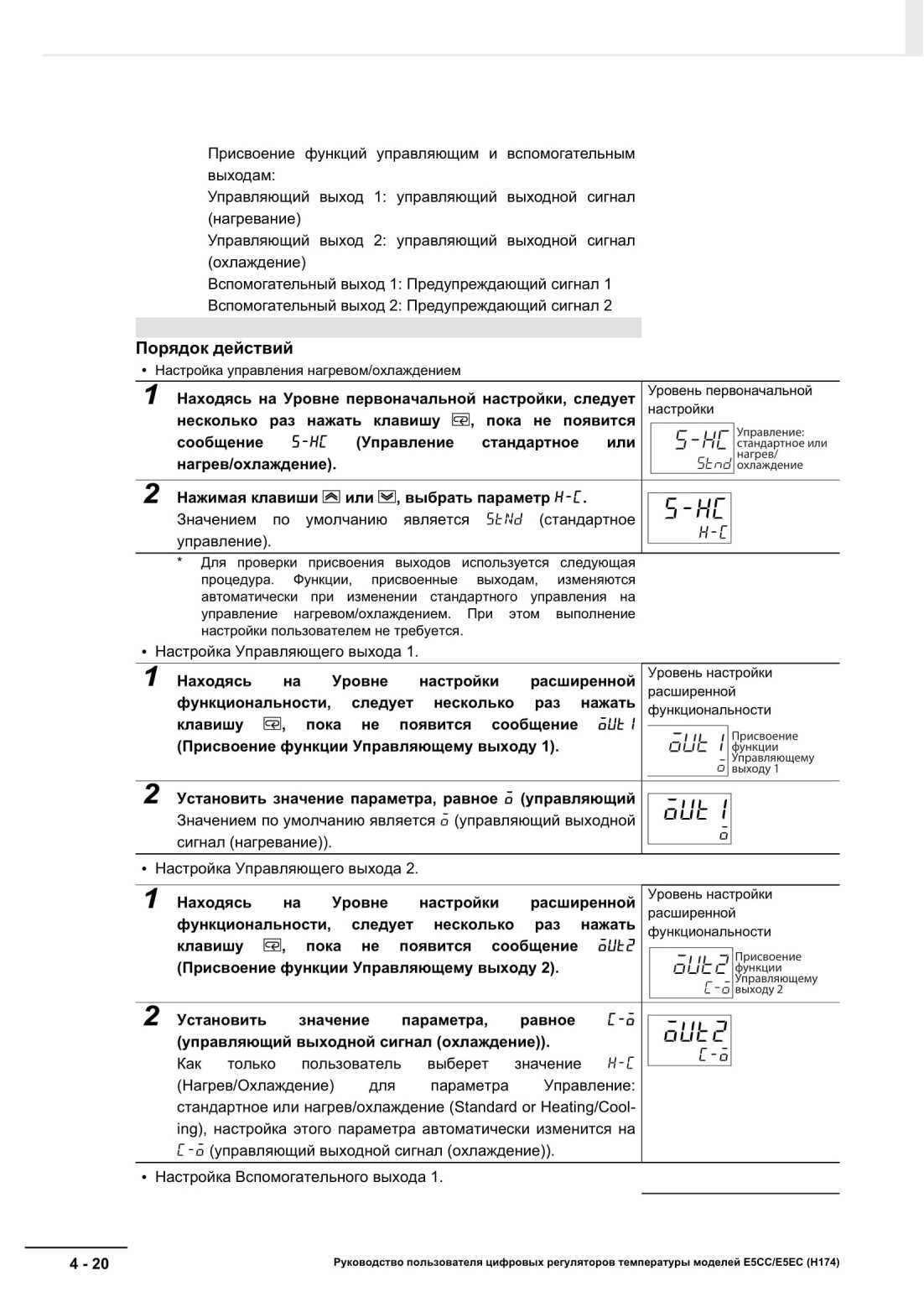

Предупреждающие сигналы

В данном разделе будет указано, в каких случаях должна быть выполнена настройка сигнализации, т.е. когда должен быть настроен предупреждающий сигнал в параметрах присвоения управляющего выхода 1 и 2, или в параметрах присвоения Вспомогательных выходов с 1 по 4. Например, если для параметра присвоения Управляющего выхода 1 установлен предупреждающий сигнал 1, это значит, что предупреждающий сигнал 1 был присвоен.

Присвоение рабочего бита управляющего выхода 1 и 2, или вспомогательных выходов с 1 по 4 должно выполняться подобно присвоению предупреждающего сигнала. Например, если для параметра присвоения Вспомогательного выхода 1 установлен рабочий бит 1, это означает, что были присвоены предупреждающие сигналы с 1 по 4.

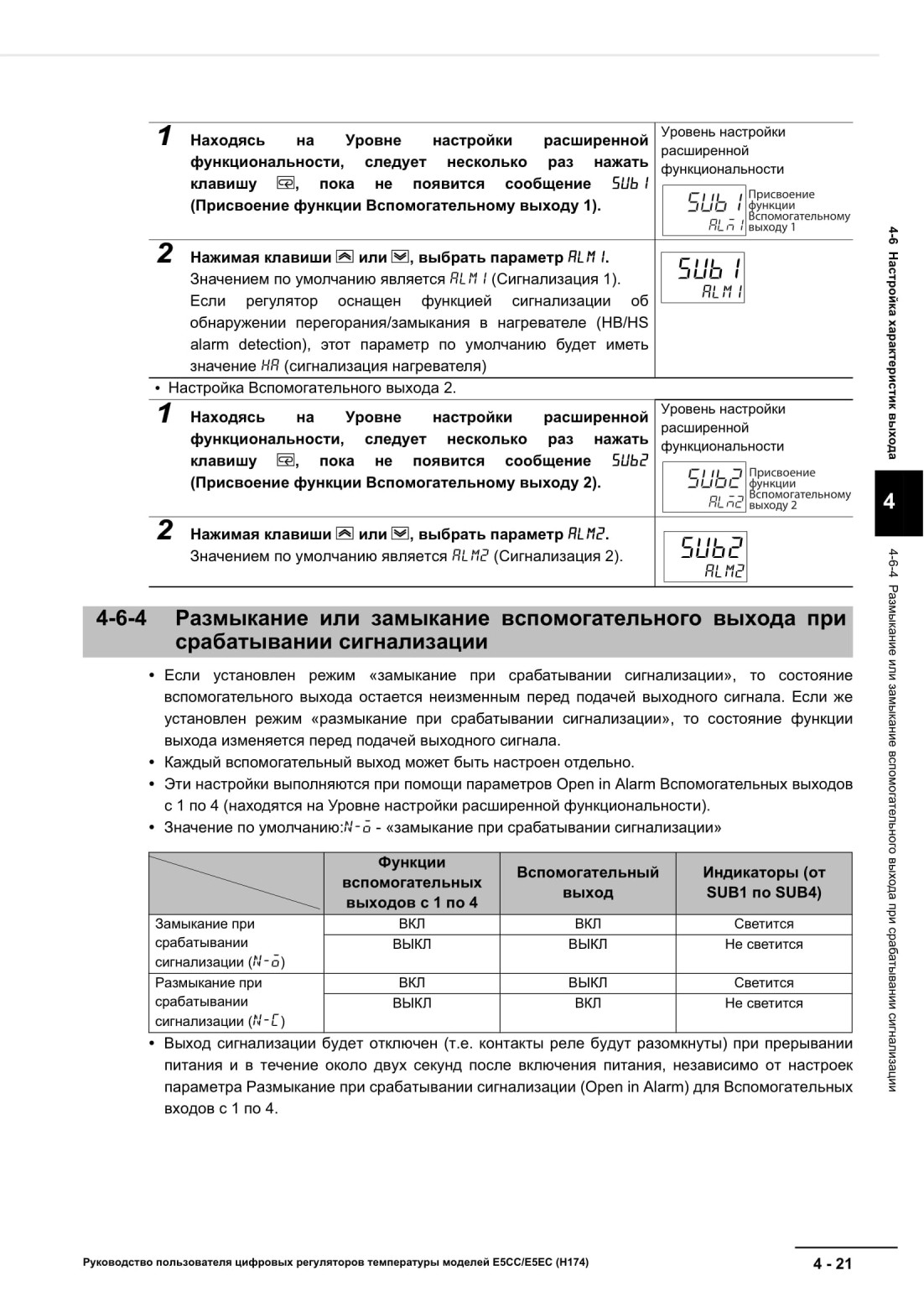

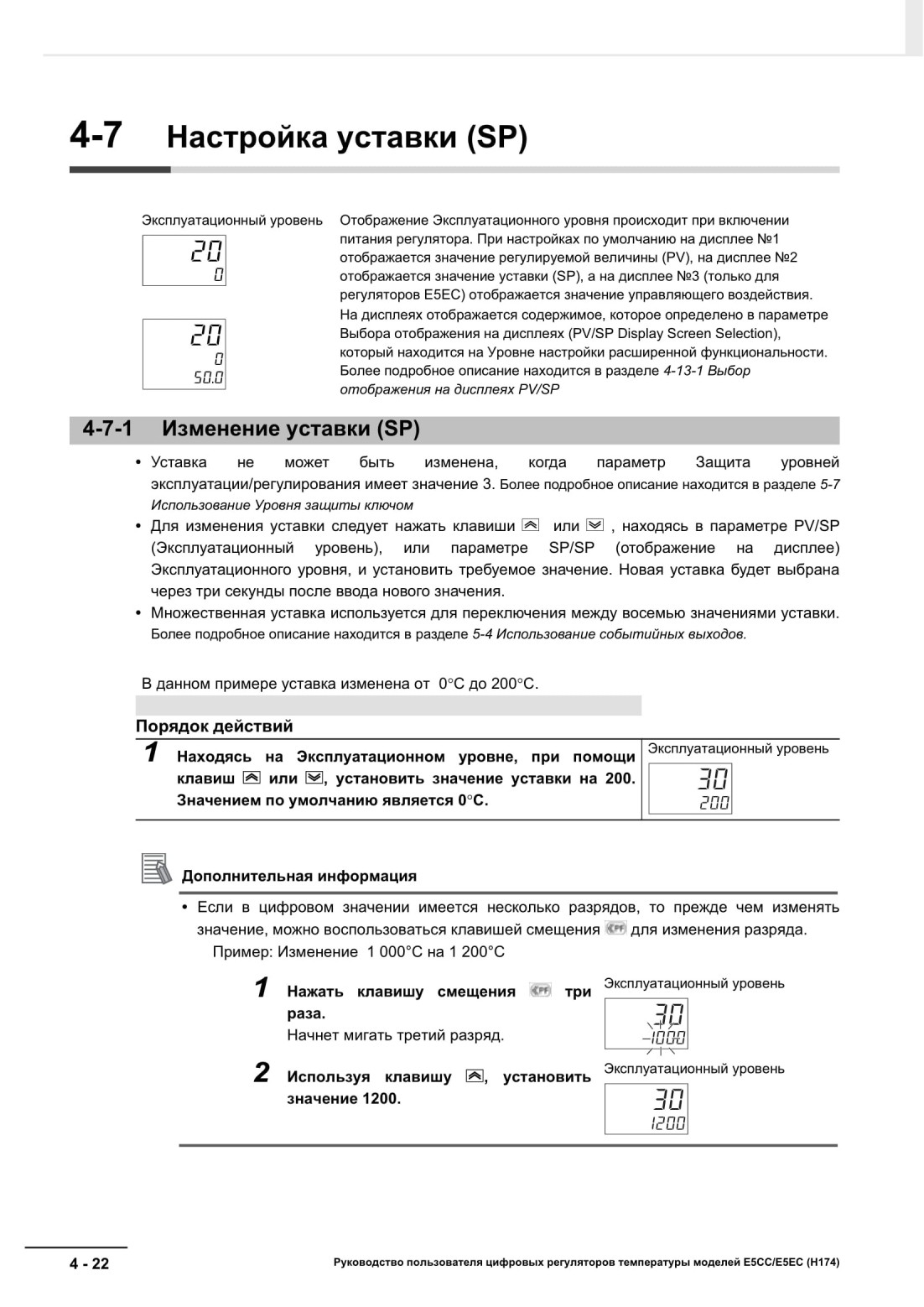

4-7 Настройка уставки (SP)

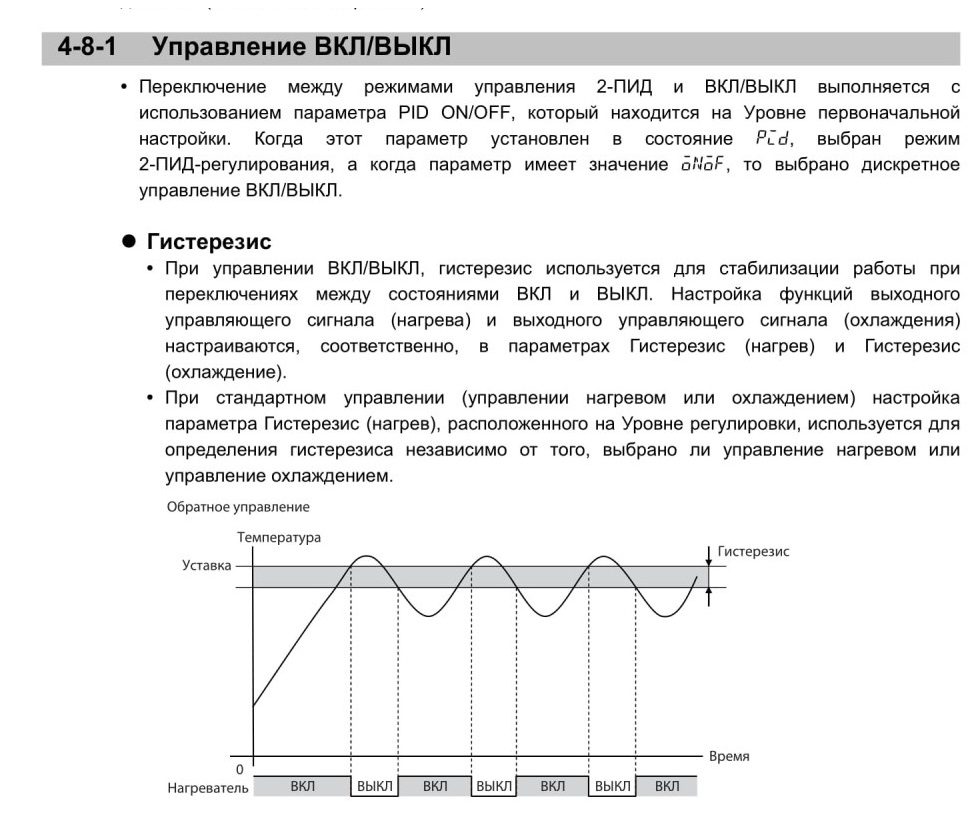

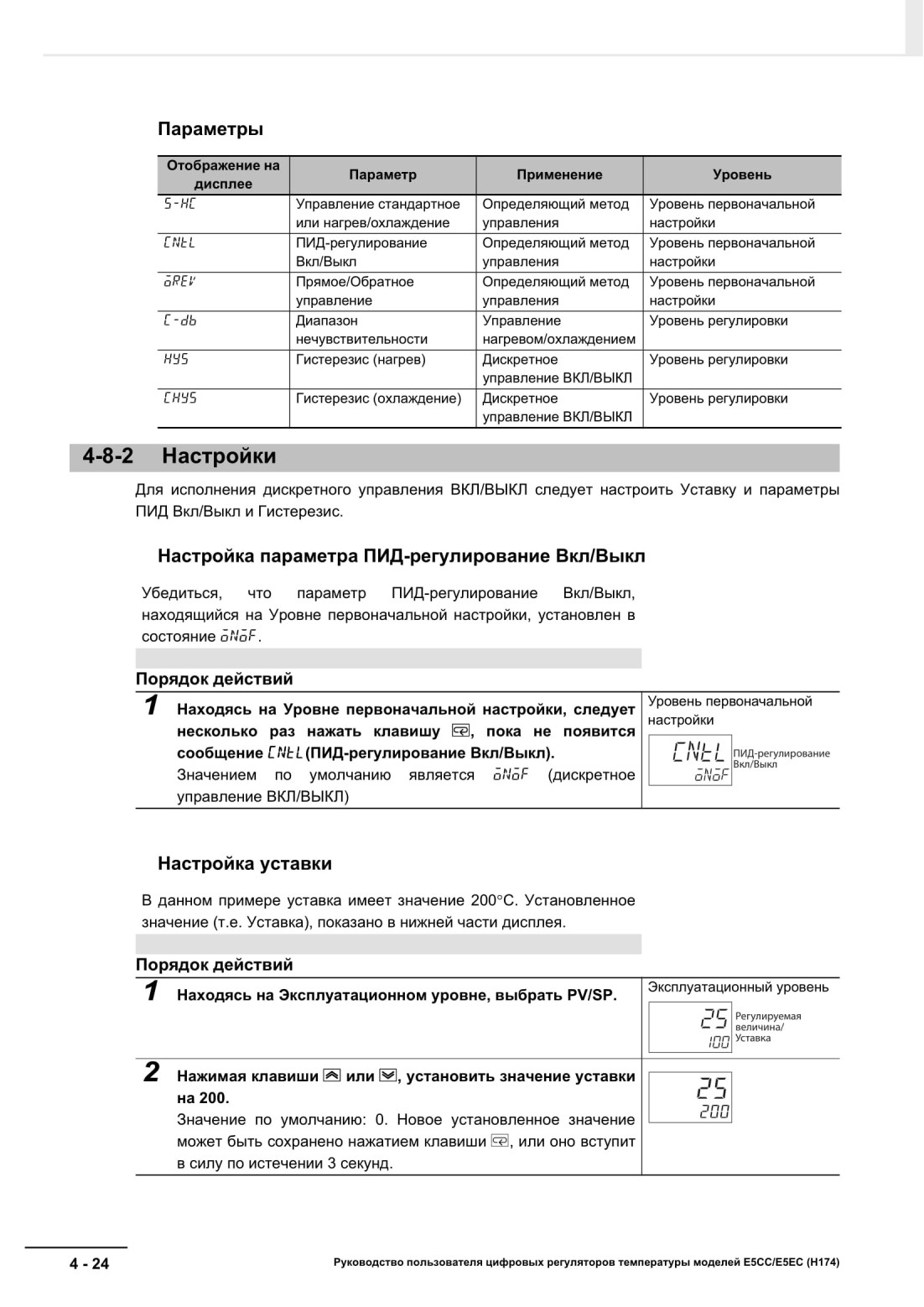

4-8 Использование дискретного управления ВКЛ/ВЫКЛ

При управлении включением/выключением, управляющий выходной сигнал отключается, когда контролируемая температура достигает значения предварительно настроенной уставки. Когда прекращается управляющее воздействие, температура начинает падать, и управляющий сигнал включается снова. Эта операция повторяется в пределах определенного температурного диапазона. При этом, величина падения температуры, при которой должно включиться регулирование, определяется параметром Гистерезис (Нагревание). Таким же образом, направление, в котором должно изменяться управляющее воздействие, реагируя на увеличение или уменьшение регулируемой величины, определяется параметром Прямое/Обратное действие (Direct/Reverse Operation).

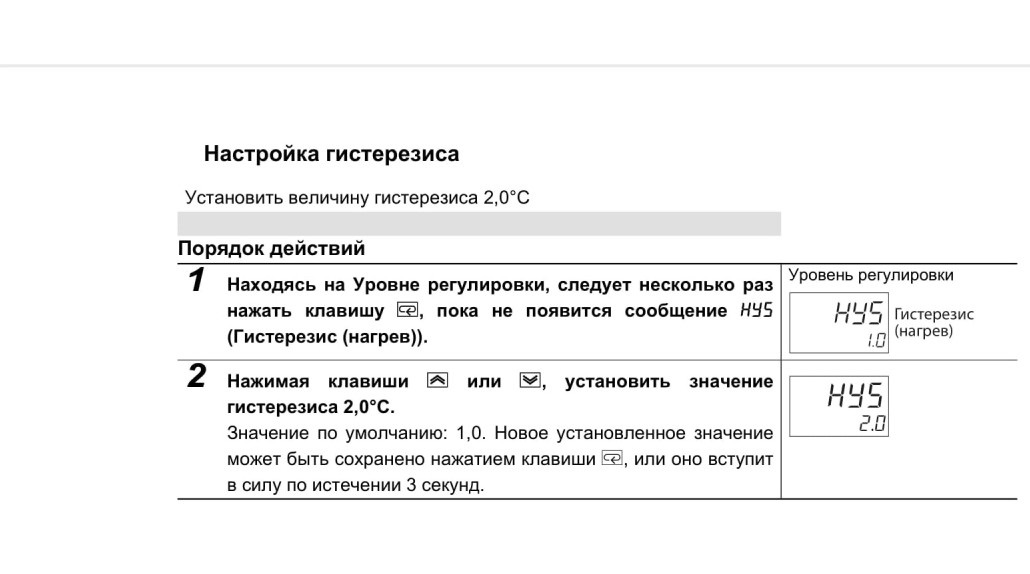

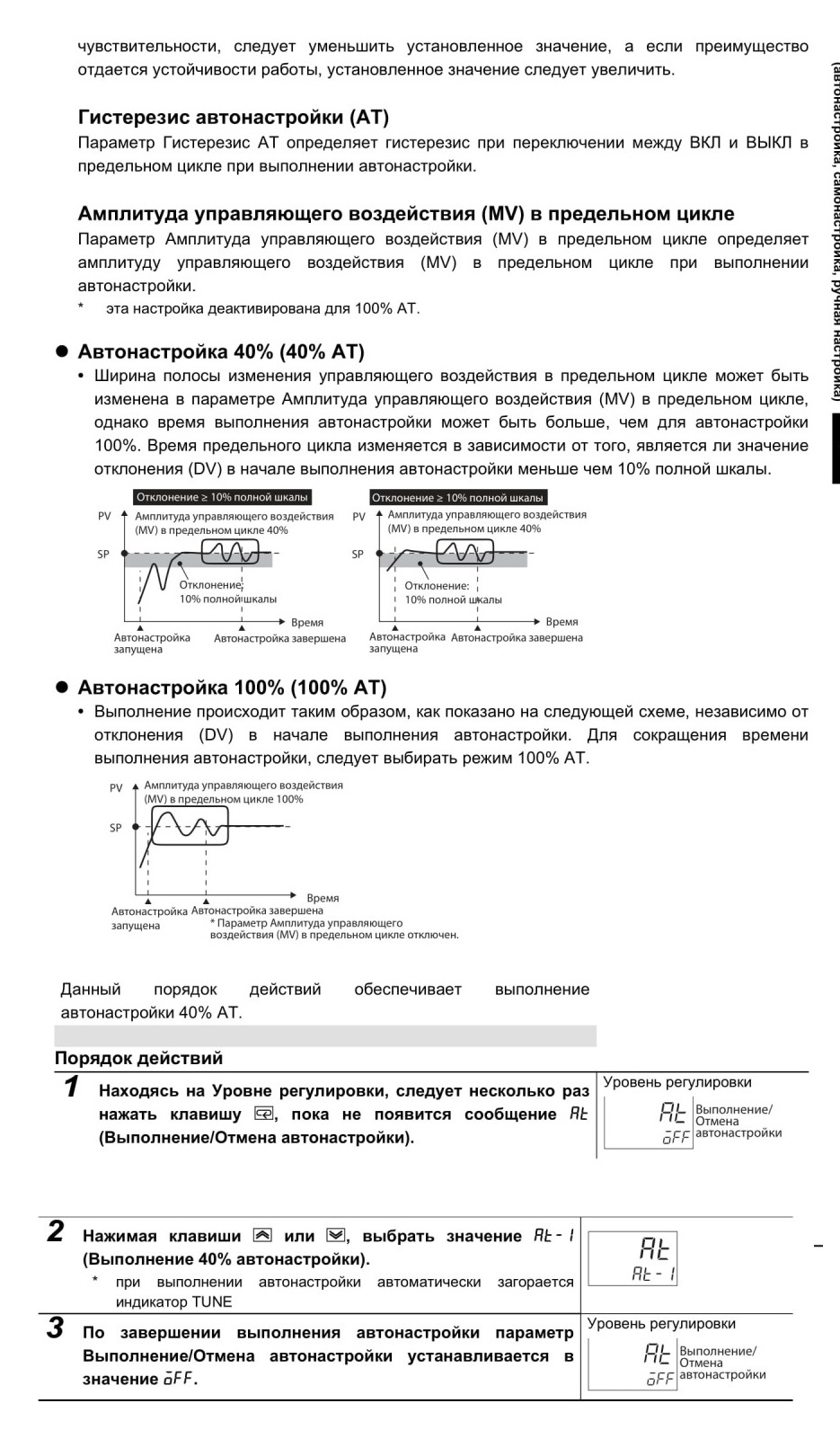

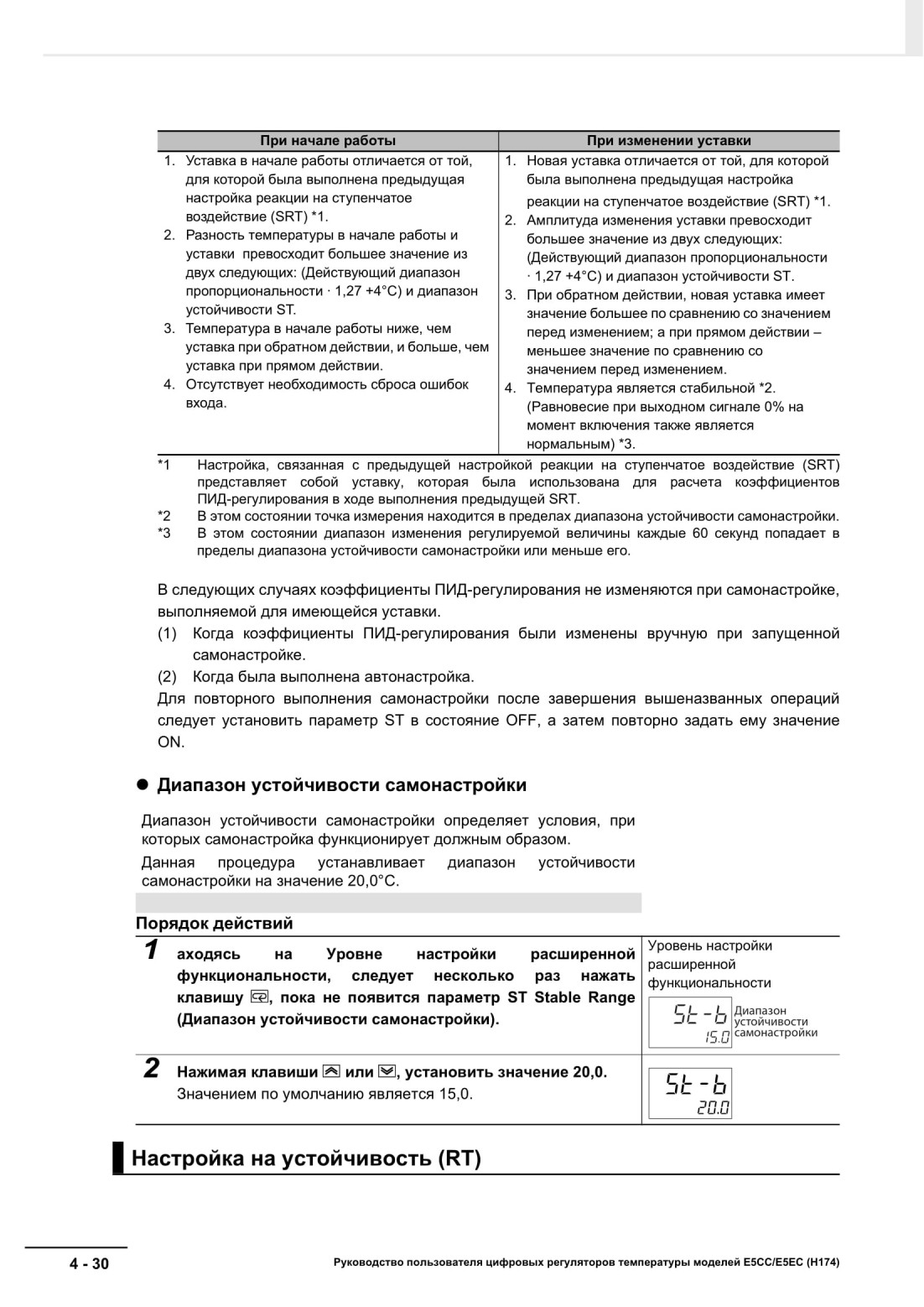

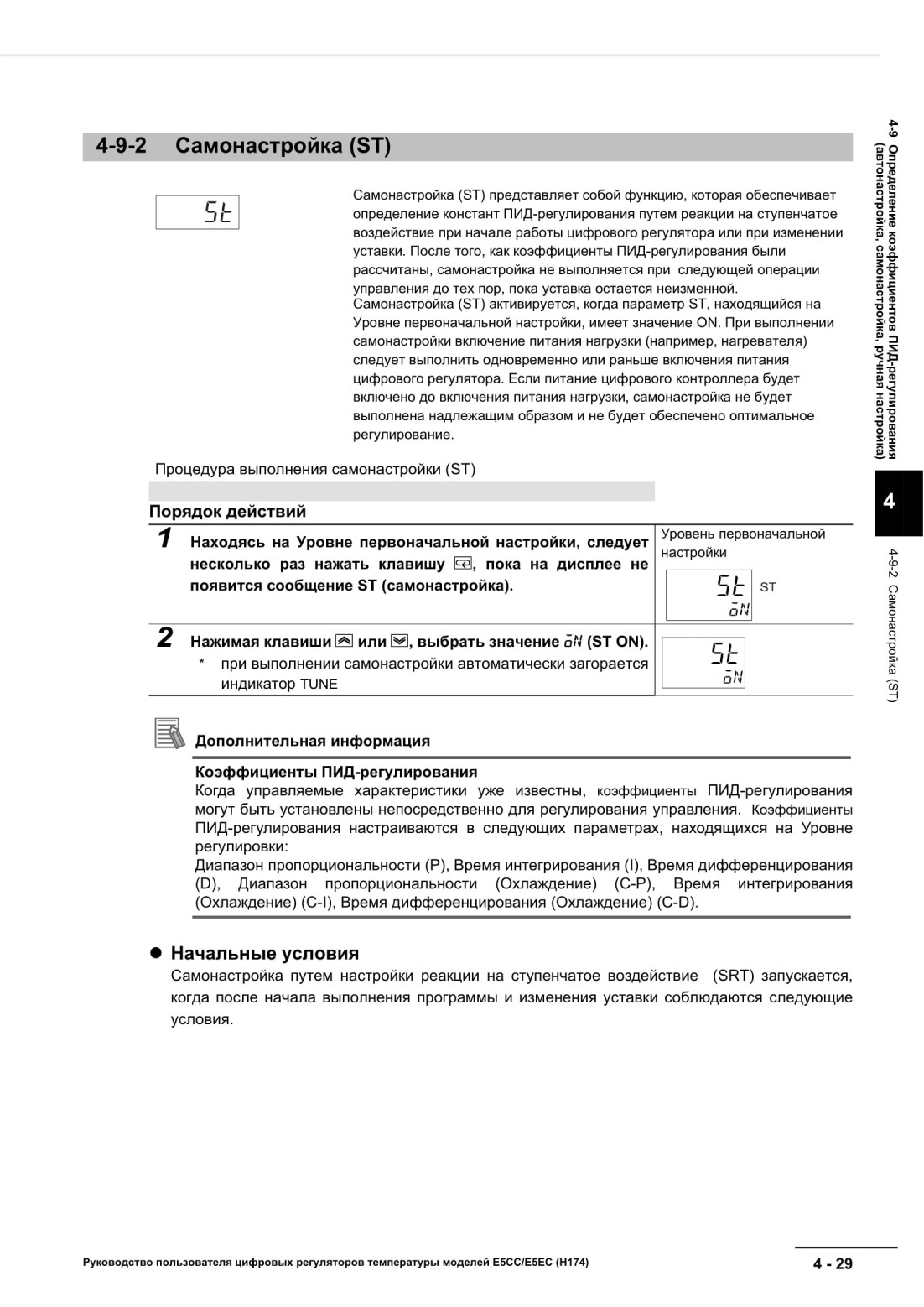

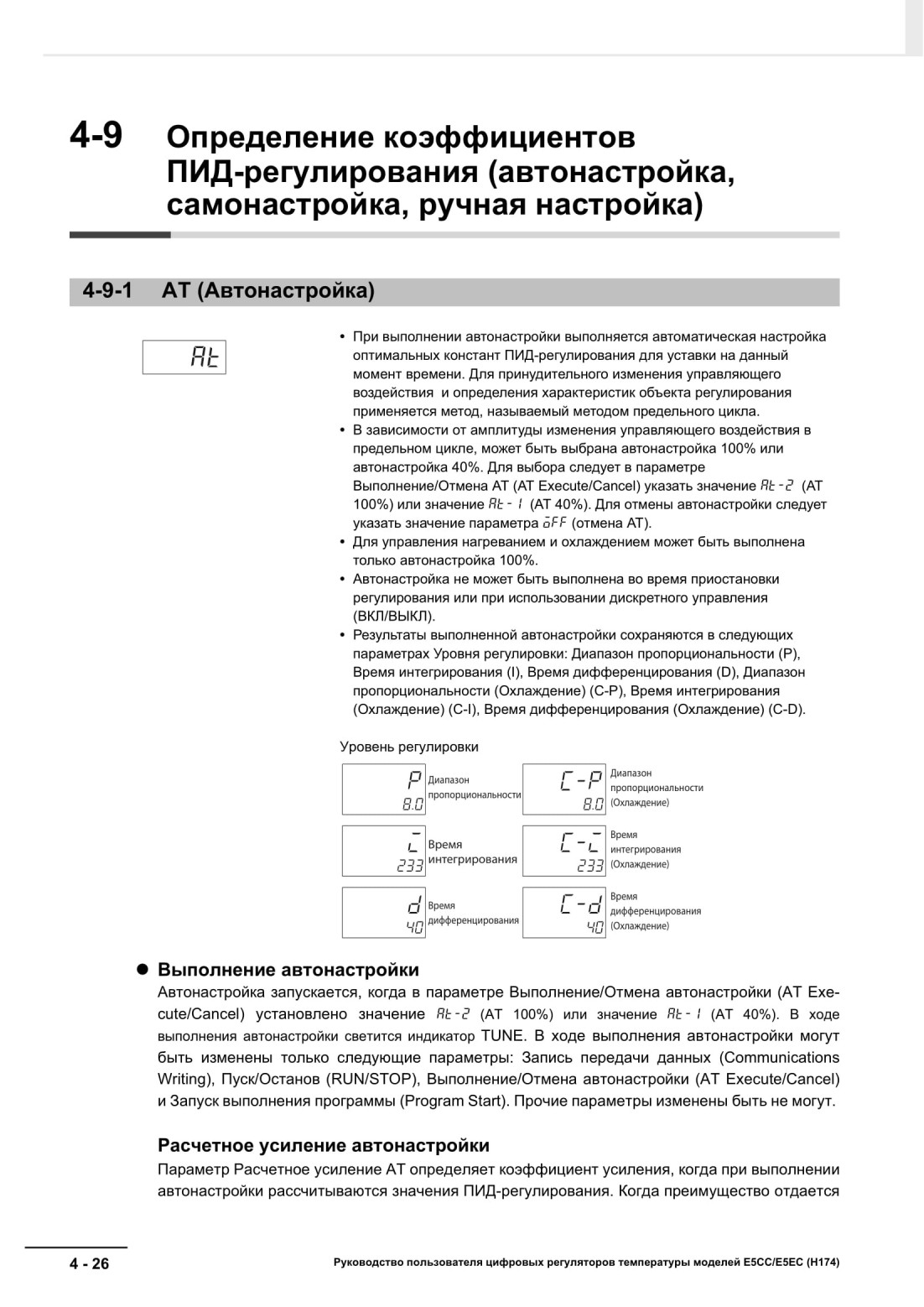

4-9 Определение коэффициентов ПИД-регулирования (автонастройка, самонастройка, ручная настройка)
