Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство

РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

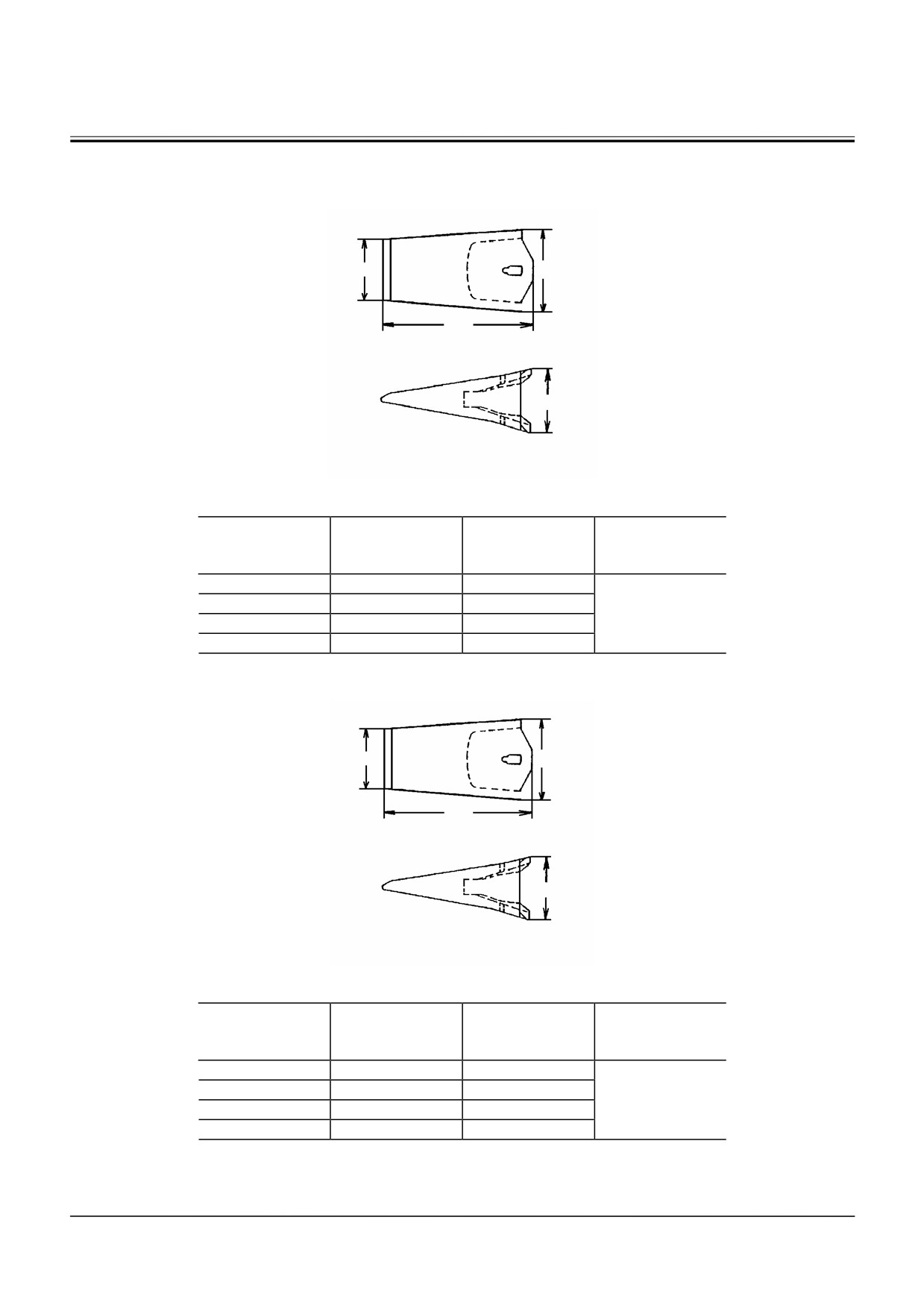

Наконечник зуба

Класс ZX200-3, класс 225US-3, класс 225USR-3

W105-04-01-020

Единица измерения: мм

Предельно до-

Стандартное

Способ восста-

пустимое зна-

значение

новления

чение

215

107,5

Замена

108

Класс ZX240-3, класс 270-3

W105-04-01-020

Единица измерения: мм

Предельно до-

Стандартное

Способ восста-

пустимое зна-

значение

новления

чение

240

120

Замена

130

105

W4-1-35

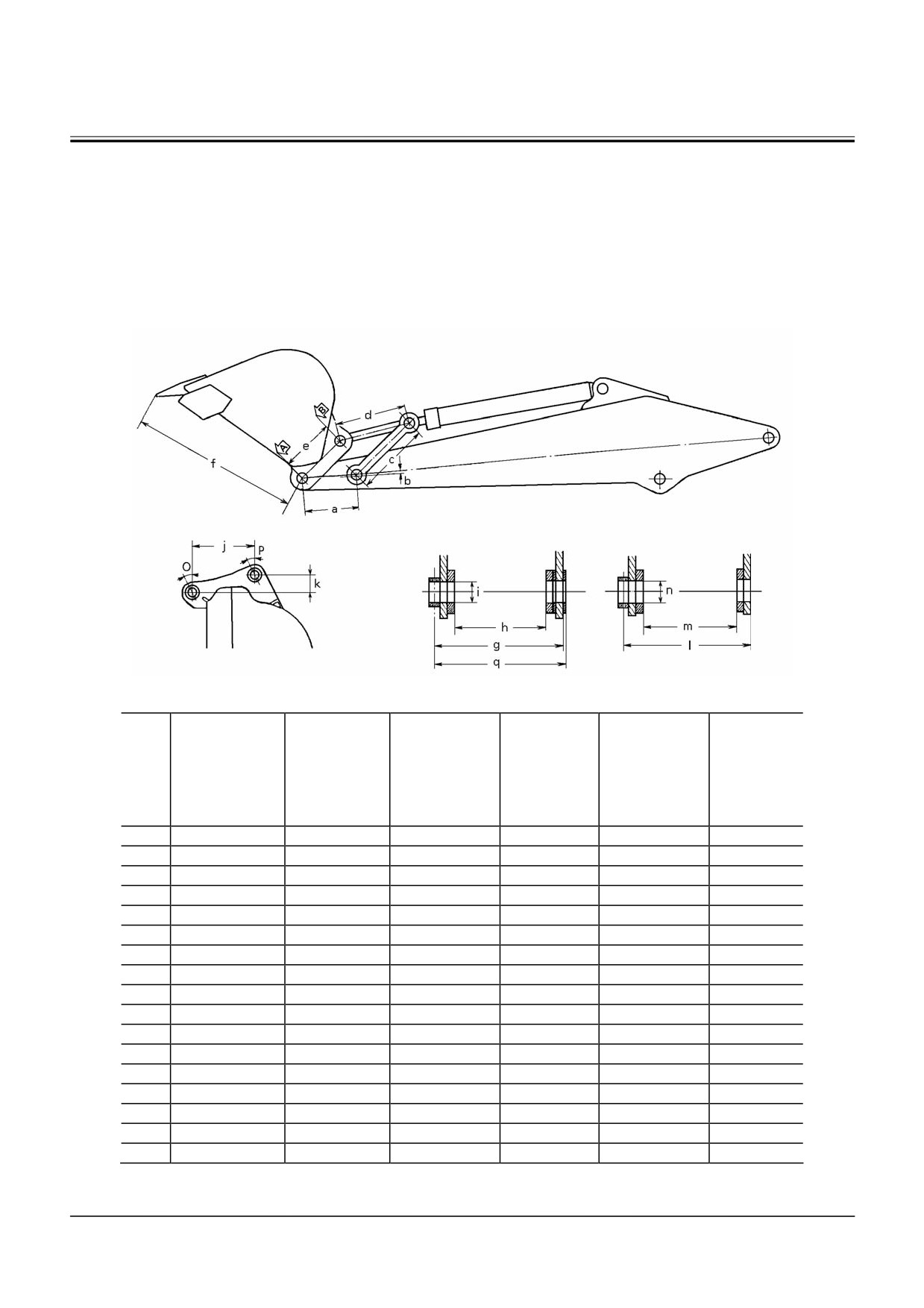

РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

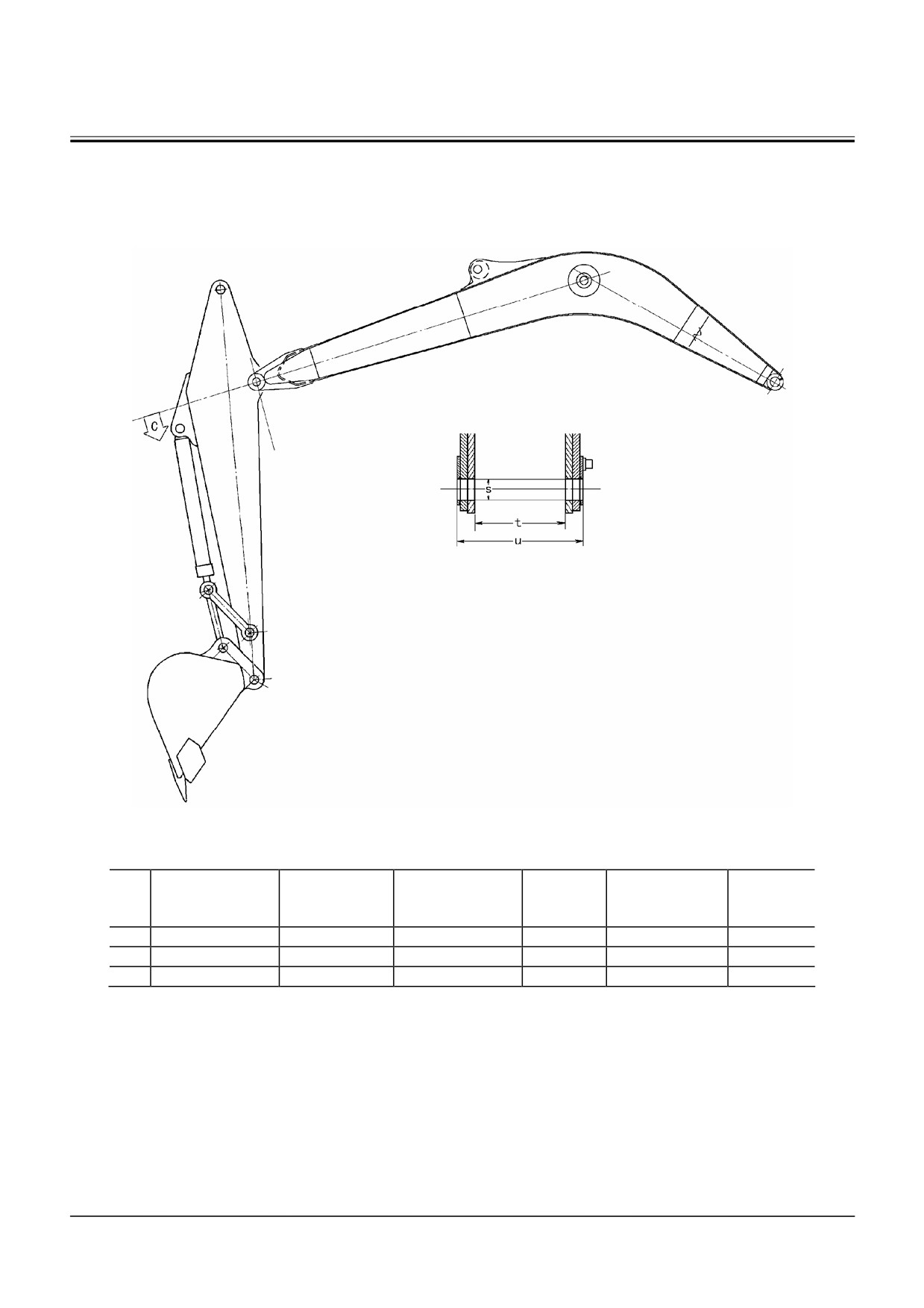

СТАНДАРТНЫЕ РАЗМЕРЫ СОЕДИНЕ-

НИЙ РУКОЯТИ И КОВША

ВАЖНО: Если используется рабочее обору-

дование машины предыдущей мо-

дели, соблюдайте интервалы смазки,

рекомендуемые для машины пре-

дыдущей модели.

Сечение A

Сечение B

W187-04-01-003

Единица измерения: мм

Класс

ZX200-3,

класс

ZAXIS200

Класс

ZAXIS230

ZAXIS270

225US-3,

ZAXIS225US

ZX240-3

ZX270-3

класс

225USR-3

450

←

460

←

475

←

604

←

620

←

622

←

580

←

580

←

600

←

476

←

475

←

1471

←

1560

1547

1560

1558

433

←

549

←

555

326

←

409

←

475

←

470

←

433

←

549

←

555

307

←

410

←

3,7°

←

45°

←

3,7°

←

45°

0°

45°

←

449

←

565

←

571

W4-1-36

РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

СТАНДАРТНЫЕ РАЗМЕРЫ СОЕДИНЕ-

НИЙ РУКОЯТИ И СТРЕЛЫ

Сечение C

W178-02-11-286

Единица измерения: мм

Класс ZX200-3,

ZAXIS200

класс 225US-3,

ZAXIS225US

Класс ZX240-3

ZAXIS230

Класс ZX270-3

ZAXIS270

класс 225USR-3

ZAXIS225USR

←

100

←

100

←

352

←

369

←

409

←

490

←

532

←

578

←

ВАЖНО: Если используется рабочее оборудо-

вание машины предыдущей модели,

соблюдайте интервалы смазки, реко-

мендуемые для машины предыдущей

модели.

W4-1-37

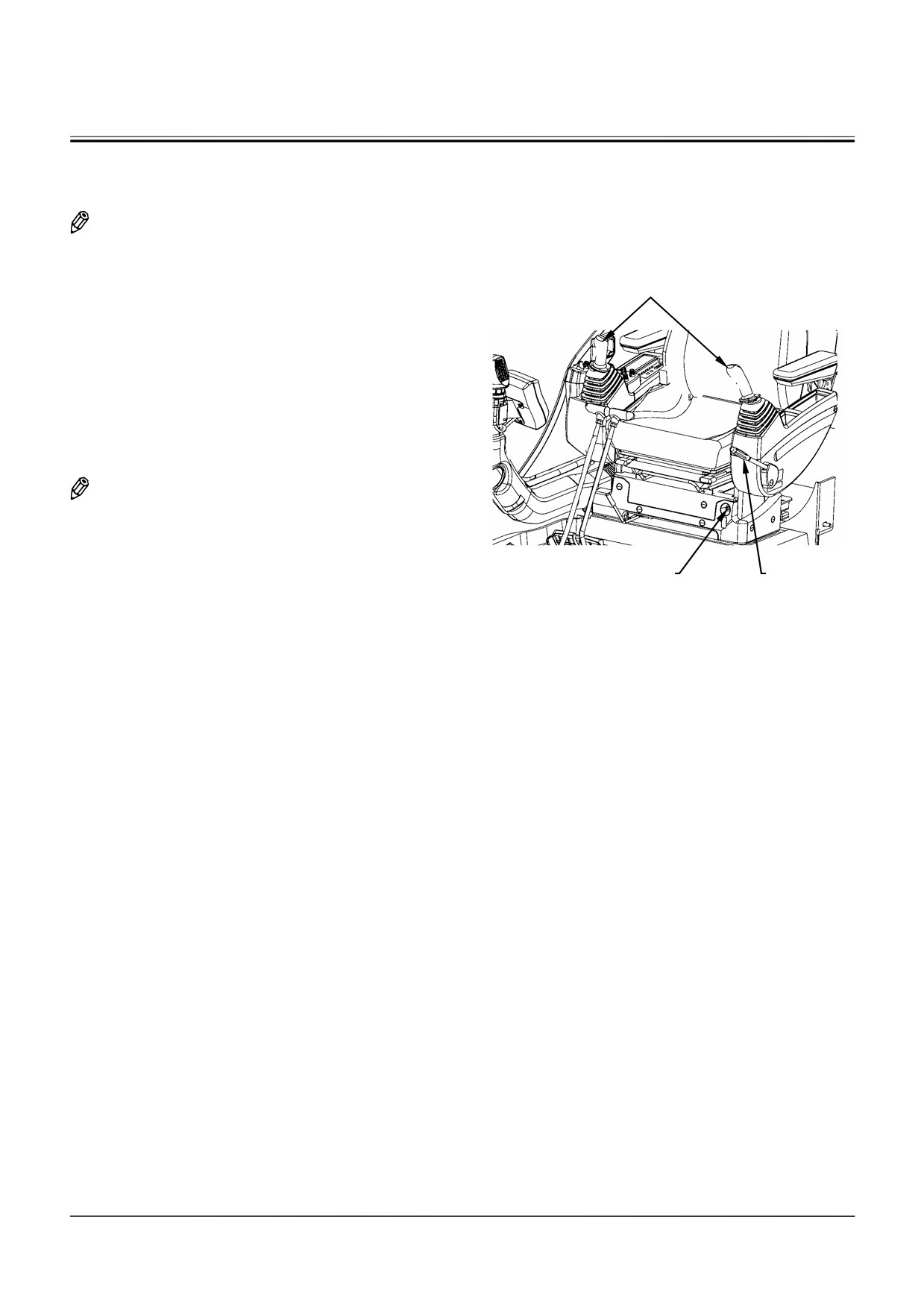

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

СНЯТИЕ ДАВЛЕНИЯ В ГИДРАВЛИЧЕ-

СКОМ КОНТУРЕ

ПРИМЕЧАНИЕ: Включите насос системы

управления, пользуясь пита-

нием от аккумуляторной ба-

тареи, не включая двигатель,

Рычаг управления

и подайте давление управле-

ния на соответствующий зо-

лотник гидрораспределителя.

1. Установите рычаг блокировки системы управ-

ления (1) в положение UNLOCK (Разблокиро-

вано).

2. Поверните выключатель останова двигателя

(2) в положение ON (Включено).

ПРИМЕЧАНИЕ: Выполните этапы 1, 2 и по-

верните выключатель пуска

двигателя в положение START

(Пуск). Несмотря на то, что

стартер вращается, двига-

тель не включится.

M1U1-01-029

ВАЖНО: Аккумуляторная батарея будет разря-

жаться. Выключатель пуска двигателя

включайте только на короткое время.

3. Установив выключатель пуска двигателя в по-

ложение START (Пуск), поработайте рычагом

4…5 раз, чтобы снять давление в гидравличе-

ском контуре.

4. Установите рычаг блокировки системы управ-

ления (1) в положение LOCK (Заблокировано).

5. Поверните выключатель останова двигателя

(2) в положение OFF (Выключено).

W4-2-1

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

СНЯТИЕ И УСТАНОВКА ГИДРОЦИЛИН-

ДРОВ

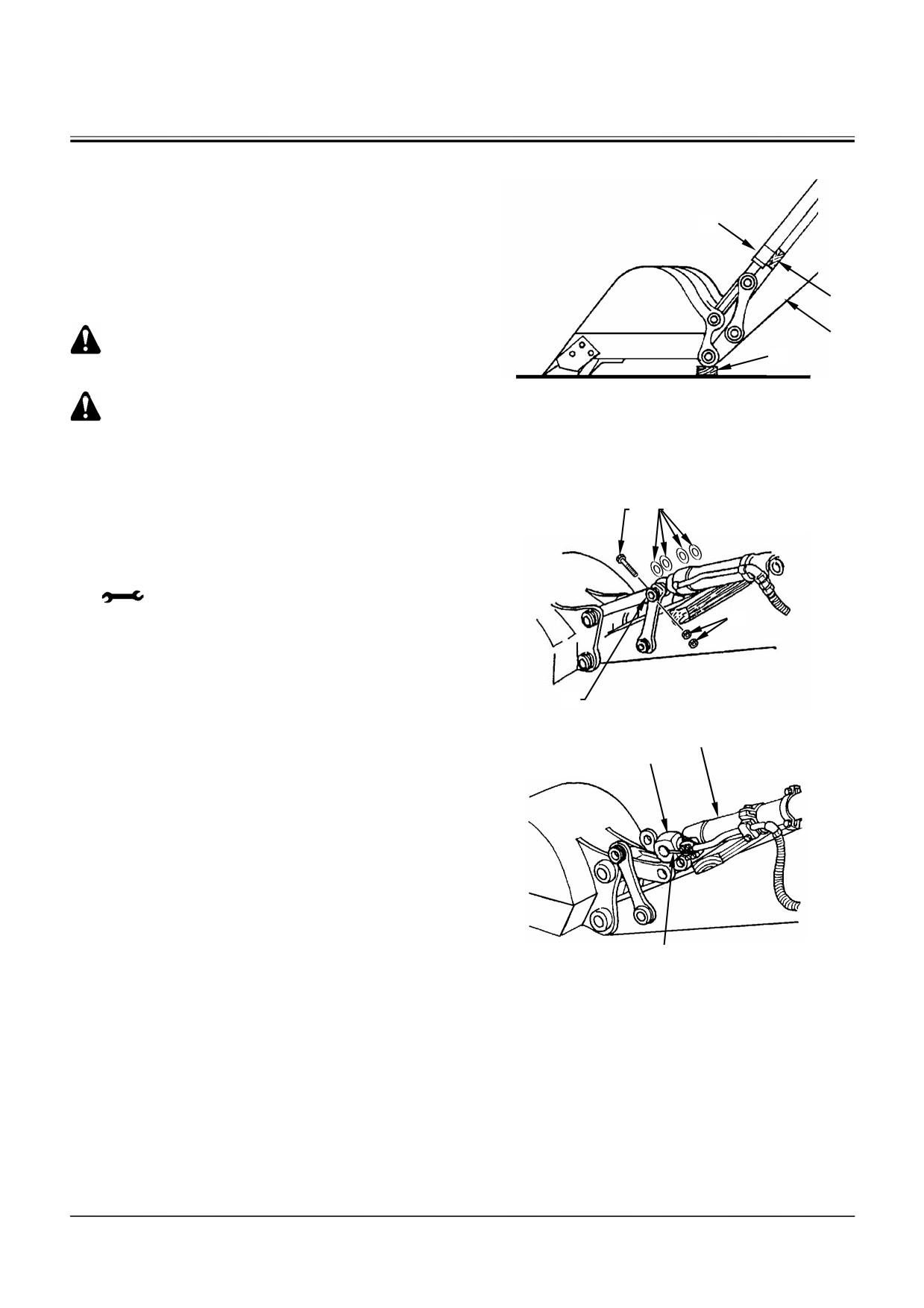

Снятие гидроцилиндра ковша

1. Положите деревянный брус (3) (2 шт.) под ко-

нец рукояти (2) и между рукоятью (2) и гидро-

цилиндром ковша (1).

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем удалить

палец (7), привяжите рычаг проволокой,

чтобы удержать от падения.

W178-02-11-287

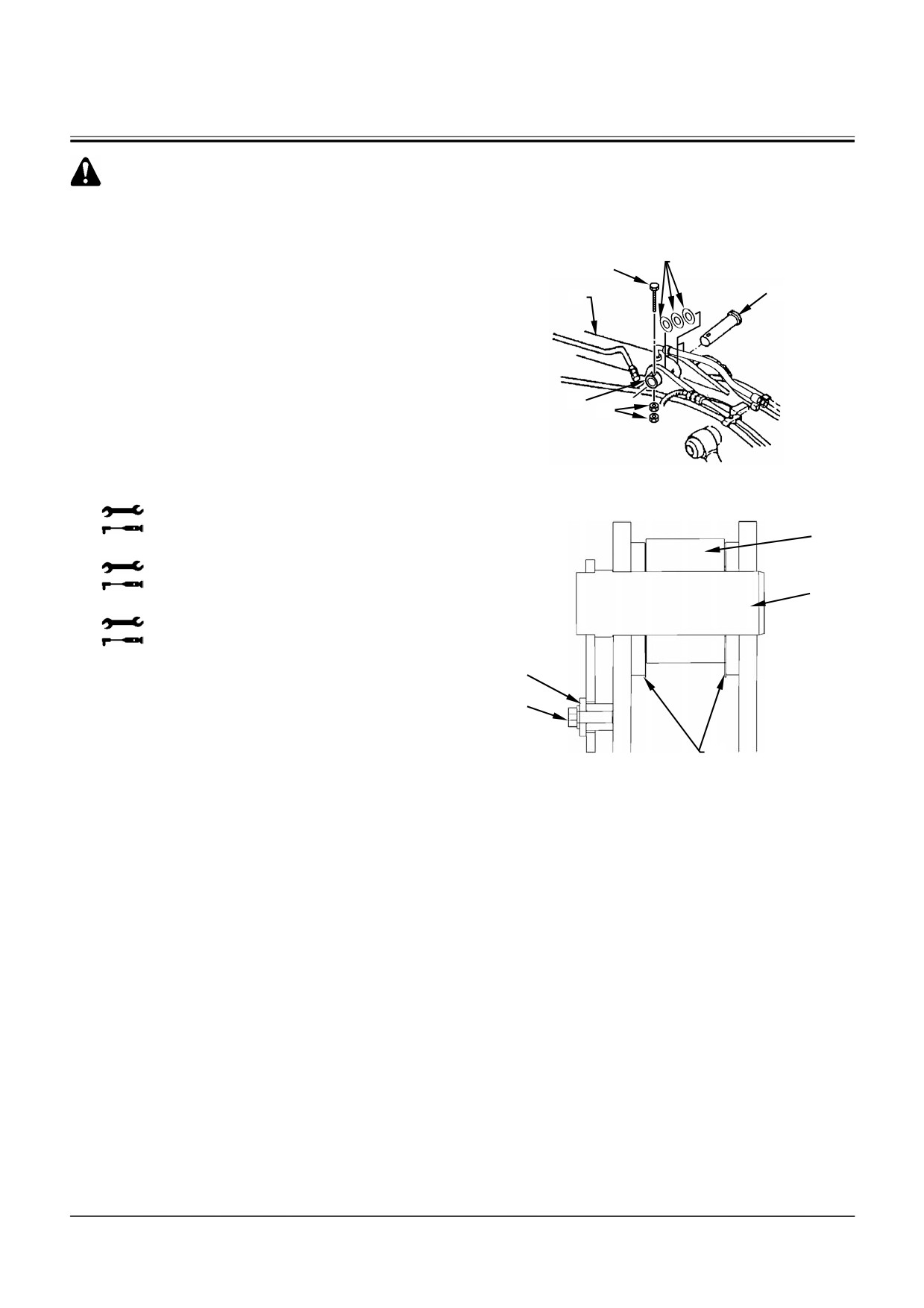

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

2. Удалите гайки (6) (2 шт.) и болт (4). Удалите

палец (7).

Удалите упорные шайбы (5) (4 шт.)

: 30 мм

3. Работая рычагом управления ковшом, втяните

шток гидроцилиндра ковша (1). Чтобы шток (8)

не выдвигался, пропустите проволоку (9) через

проушину штока гидроцилиндра и прикрепите

шток (8) к гильзе гидроцилиндра ковша (1).

W158-04-02-006

4. Выключите двигатель. Нажмите клапан вы-

пуска воздуха и снимите остаточное давление

в гидробаке. Снимите крышку.

Снимите давление в контуре ковша.

Обратитесь к теме «Снятие давления в гид-

равлическом контуре», на странице W4-2-1.

W102-04-02-005

W4-2-2

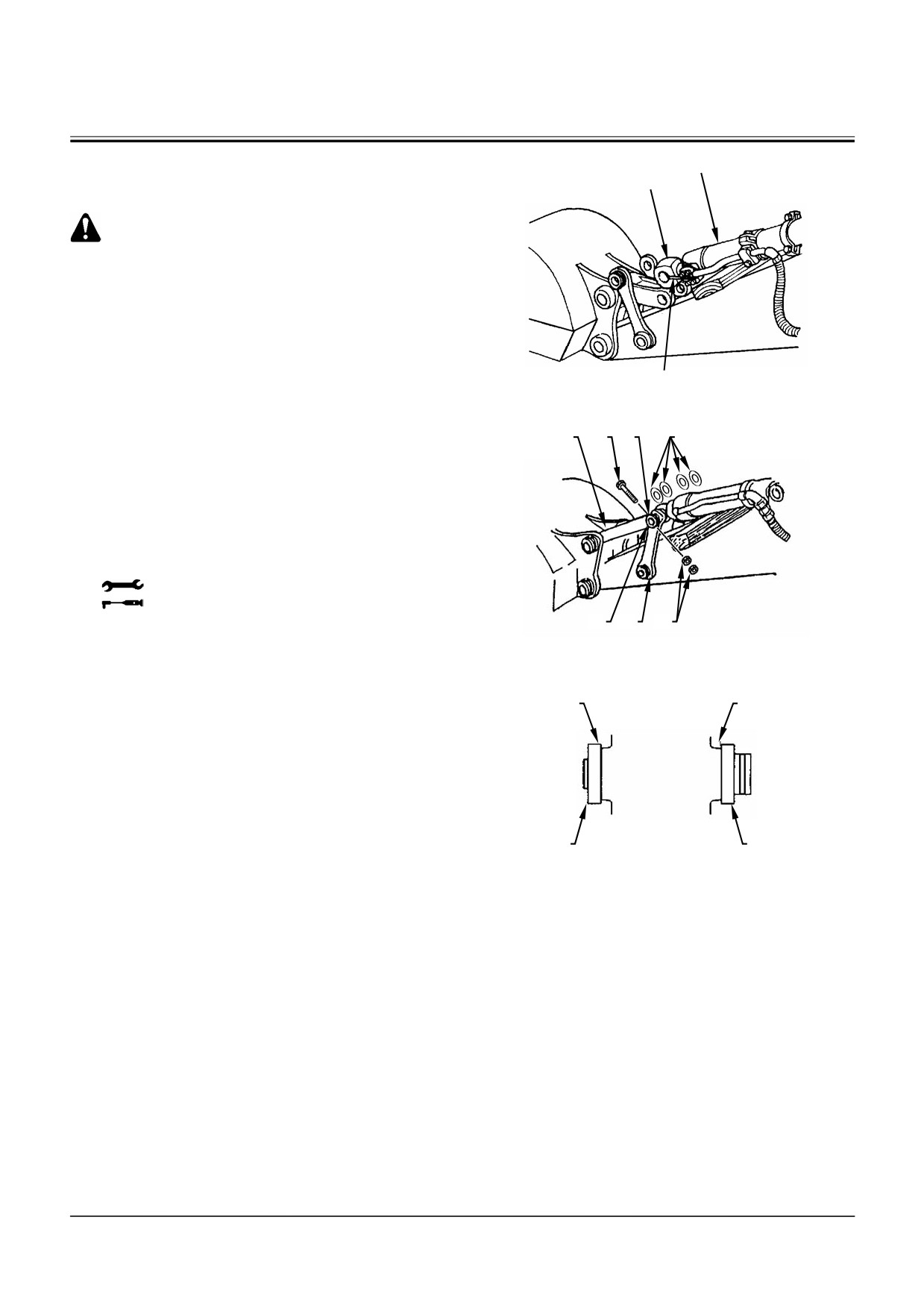

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

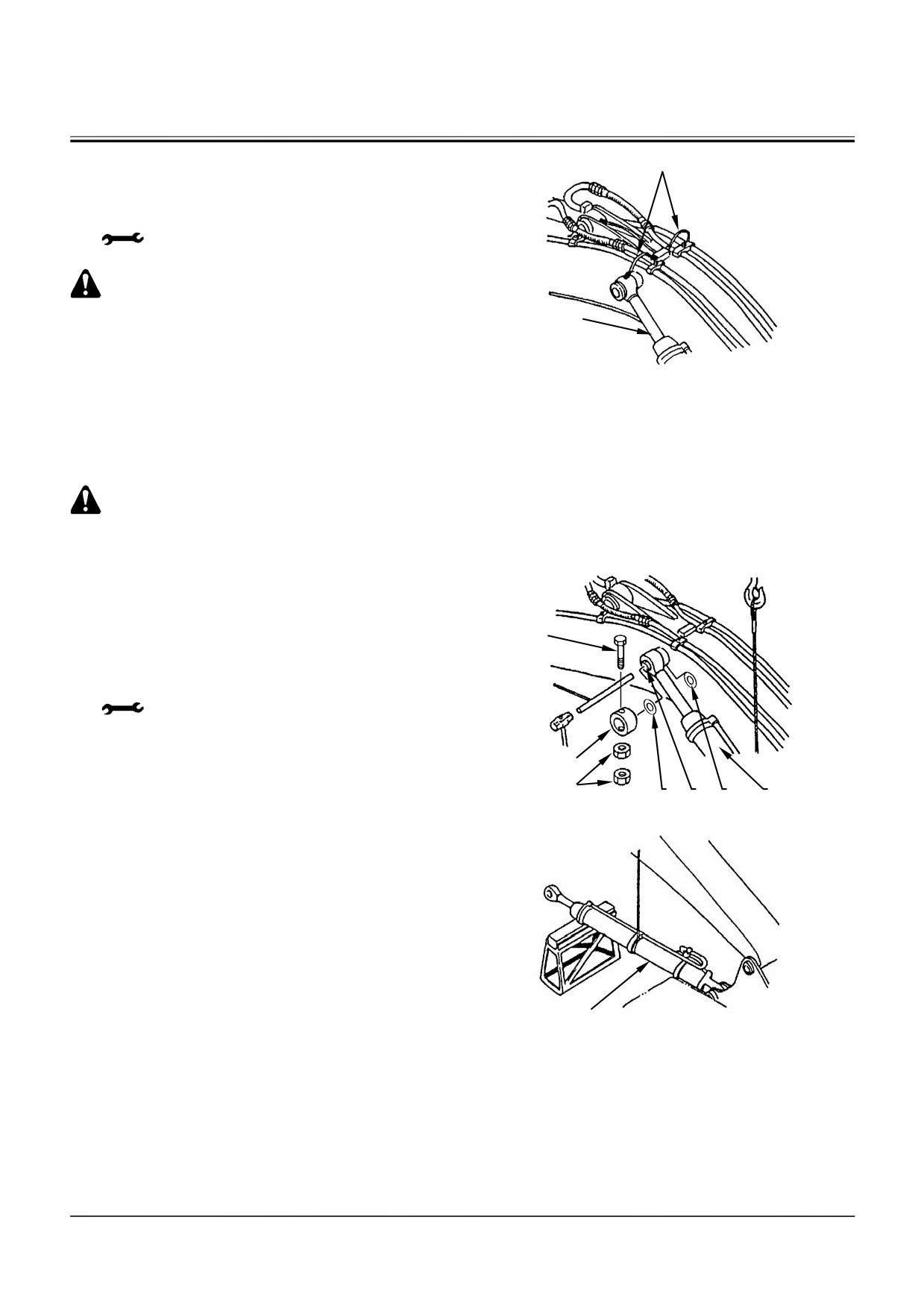

5. Отсоедините шланги (12) (2 шт.) поршневой

полости гидроцилиндра ковша (1). На откры-

тые концы установите заглушки.

Класс ZX200-3, класс 225US-3, класс 225USR-3,

класс 240-3

: 36 мм

Класс ZX270-3

: 41 мм

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра ковша (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 150 кг

Класс ZX240-3: 195 кг

Класс ZX270-3: 210 кг

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

W187-04-02-004

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

6. Натяните гидроцилиндр ковша

(1). Удалите

гайки (13) (2 шт.) и болт (15). Удалите палец

(11). Удалите упорные шайбы (10) (2 шт.).

Класс ZX200-3, класс 225US-3, класс 225USR-3

: 24 мм

Класс ZX240-3, класс 270-3

: 30 мм

7. Поднимите и снимите гидроцилиндр ковша (1).

W4-2-3

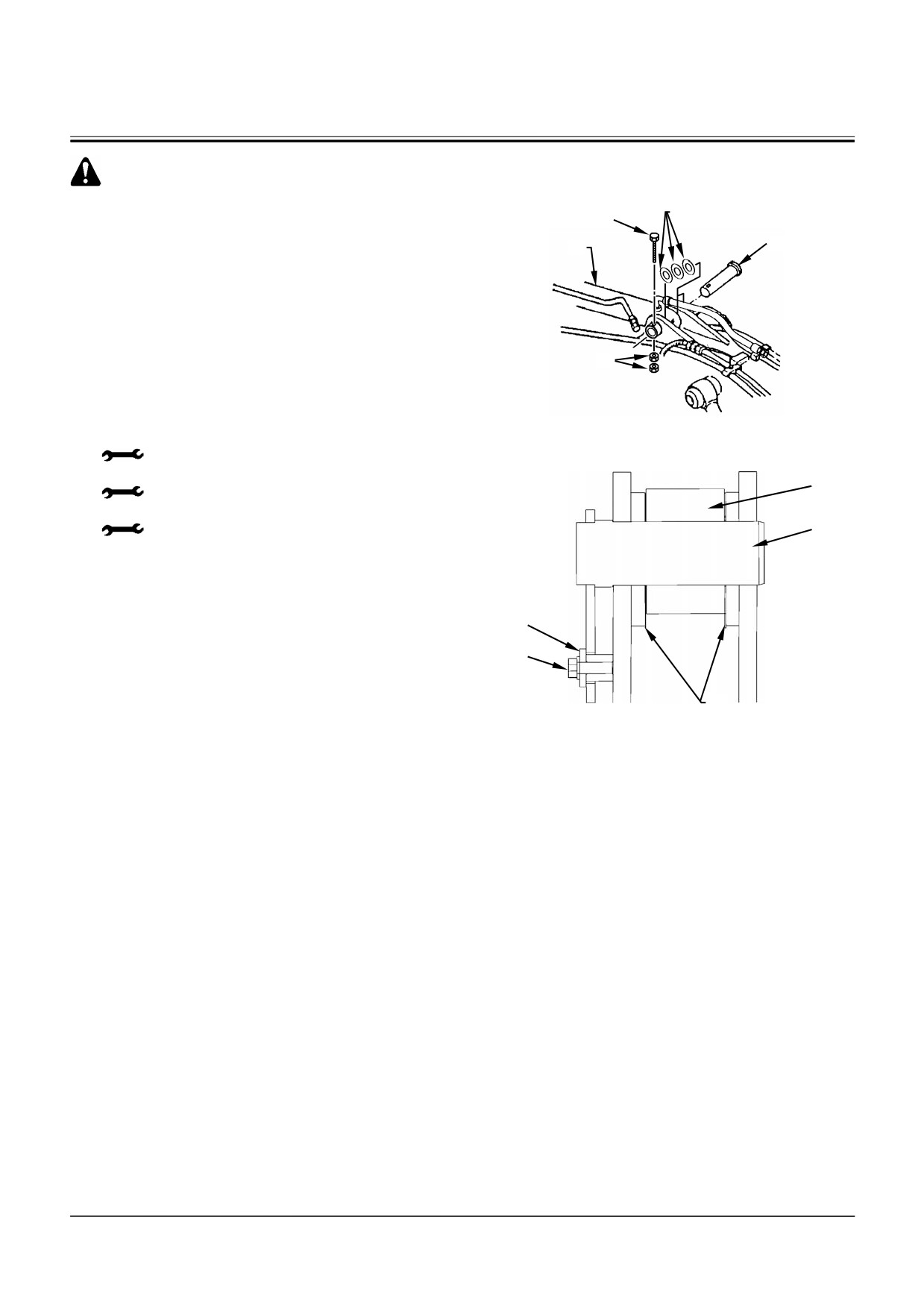

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

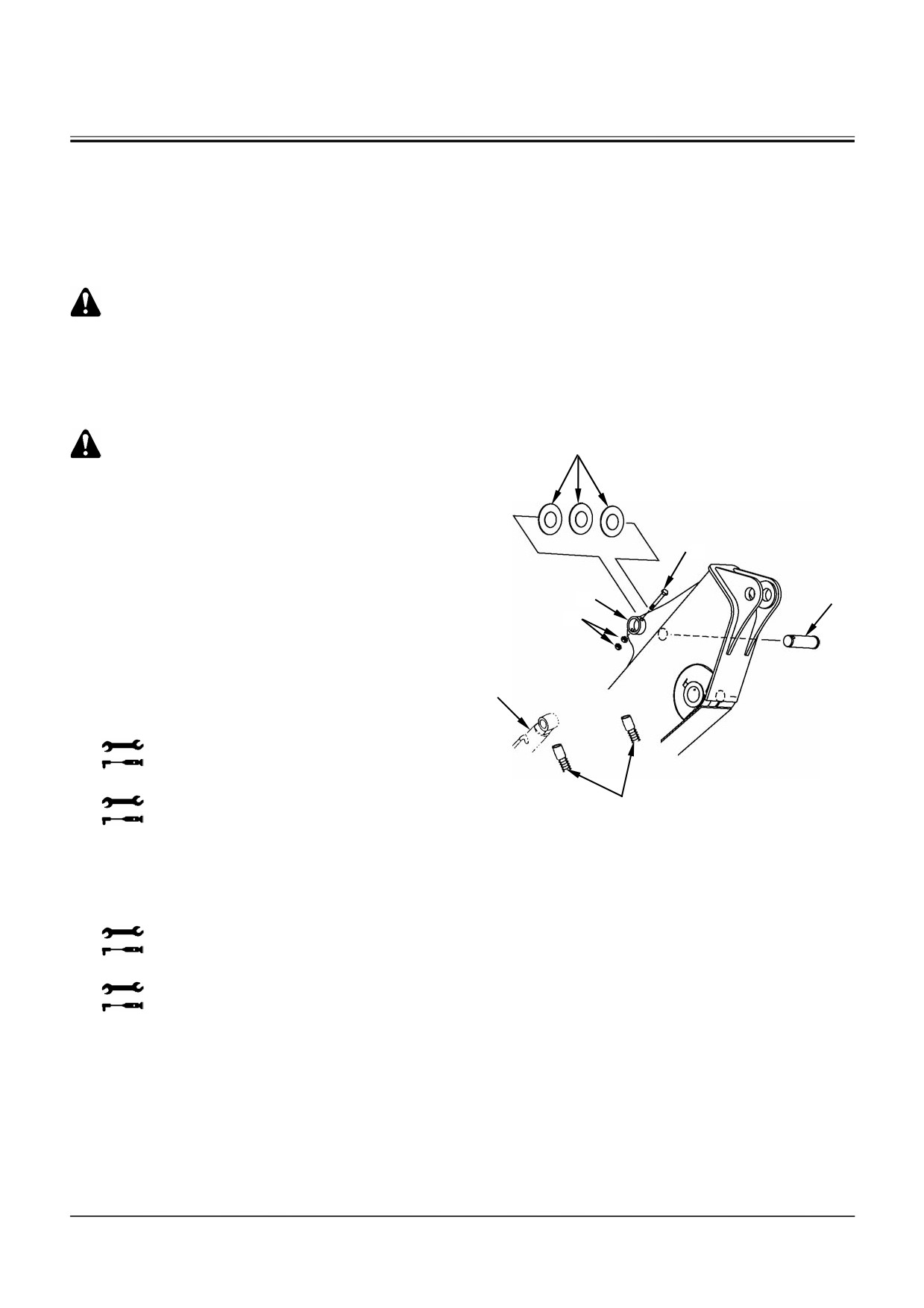

Установка гидроцилиндра ковша

ВАЖНО: Если при установке втулок пользо-

ваться молотком, втулка может быть

повреждена. При установке втулок

пользуйтесь прессом.

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра ковша (1):

Класс ZX200-3, класс 225US-3, класс 225USR-3:

150 кг

Класс ZX240-3: 195 кг

Класс ZX270-3: 210 кг

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

1. Поднимите гидроцилиндр ковша (1). Совмес-

тите отверстие для пальца в основании гид-

роцилиндра, с отверстием на кронштейне

крепления гидроцилиндра к рукояти. Устано-

вите упорные шайбы (10) (2 шт.) и палец (11).

2. Установите болт (15) на фиксатор (14) и палец

(11), на рукояти, с гайками (13) (2 шт.).

Класс ZX200-3, класс 225US-3, класс 225USR-3

: 24 мм

: 270 Н⋅м (27,5 кгс⋅м)

Класс ZX240-3, класс 270-3

W187-04-02-004

: 30 мм

: 550 Н⋅м (56 кгс⋅м)

3. Присоедините гидравлические шланги (12)

(2 шт.) на гидроцилиндр ковша (1).

Класс ZX200-3, класс 225US-3, класс 225USR-3,

класс 240-3

: 36 мм

: 175 Н⋅м (18 кгс⋅м)

Класс ZX270-3

: 41 мм

: 205 Н⋅м (21 кгс⋅м)

W4-2-4

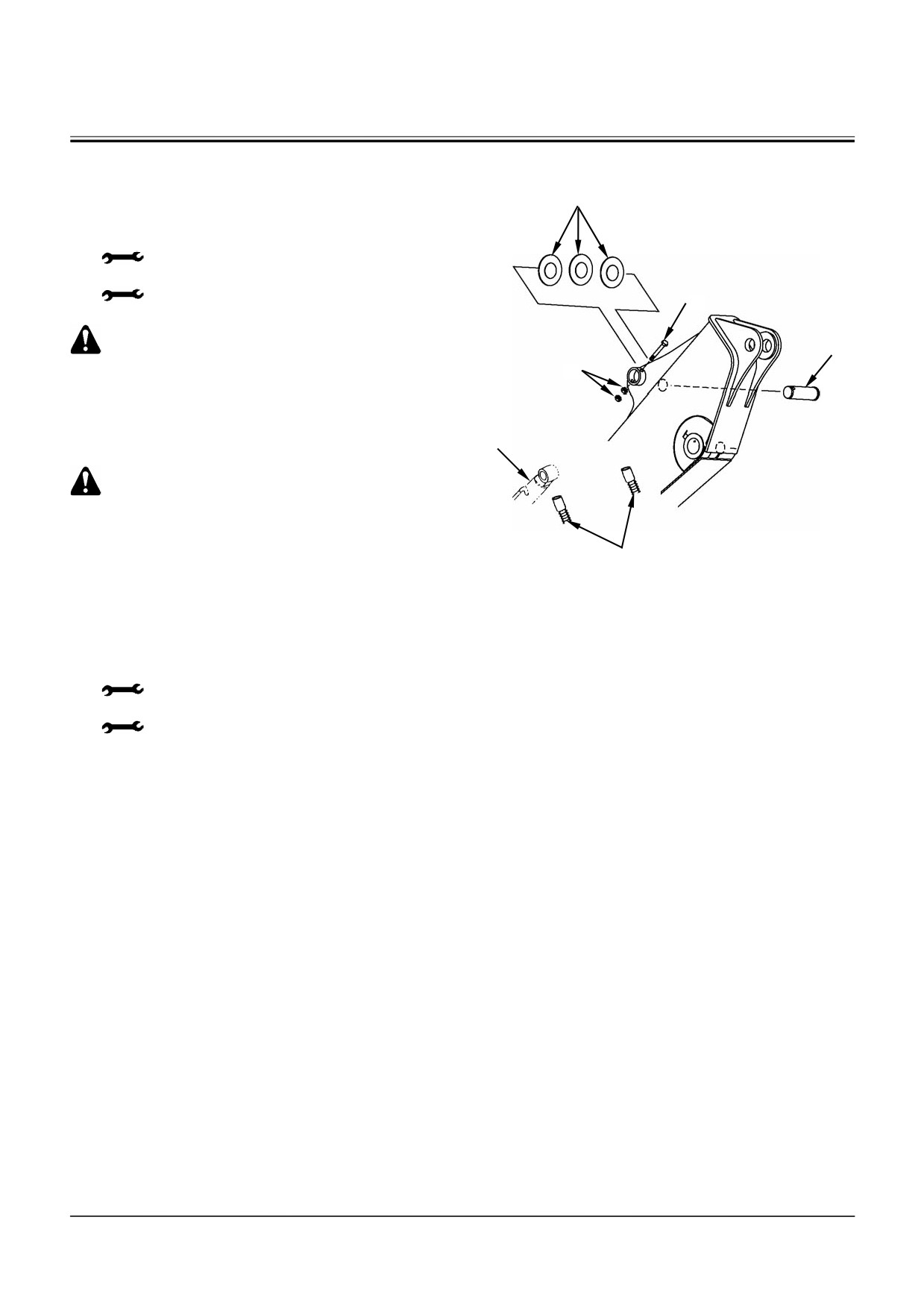

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

4. Снимите проволоку (9) со штока (8) гидроци-

линдра ковша (1).

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

ВАЖНО: Долейте рабочую жидкость до нор-

мального уровня. Включите двигатель,

W102-04-02-005

и проверьте, нет ли течи рабочей

жидкости.

5. Включите двигатель. Работая рычагом управле-

ния, совместите отверстие на штоке гидроци-

линдра с отверстиями на рычагах А (16), В (18).

Установите упорные шайбы (5) (4 шт.) и палец

(7).

6. Установите болт (4) на фиксатор (17) и палец

(7), с гайками (6) (2 шт.).

: 30 мм

: 550 Н⋅м (56 кгс⋅м)

ВАЖНО: Если рычаг (18) отсоединялся от ру-

W158-04-02-006

кояти, при его присоединении устано-

вите шайбу (19).

ВАЖНО: После того как работа завершена, по-

работайте гидроцилиндром ковша на

полную длину хода, несколько раз, и

снимите давление в контуре.

W178-02-11-289

W4-2-5

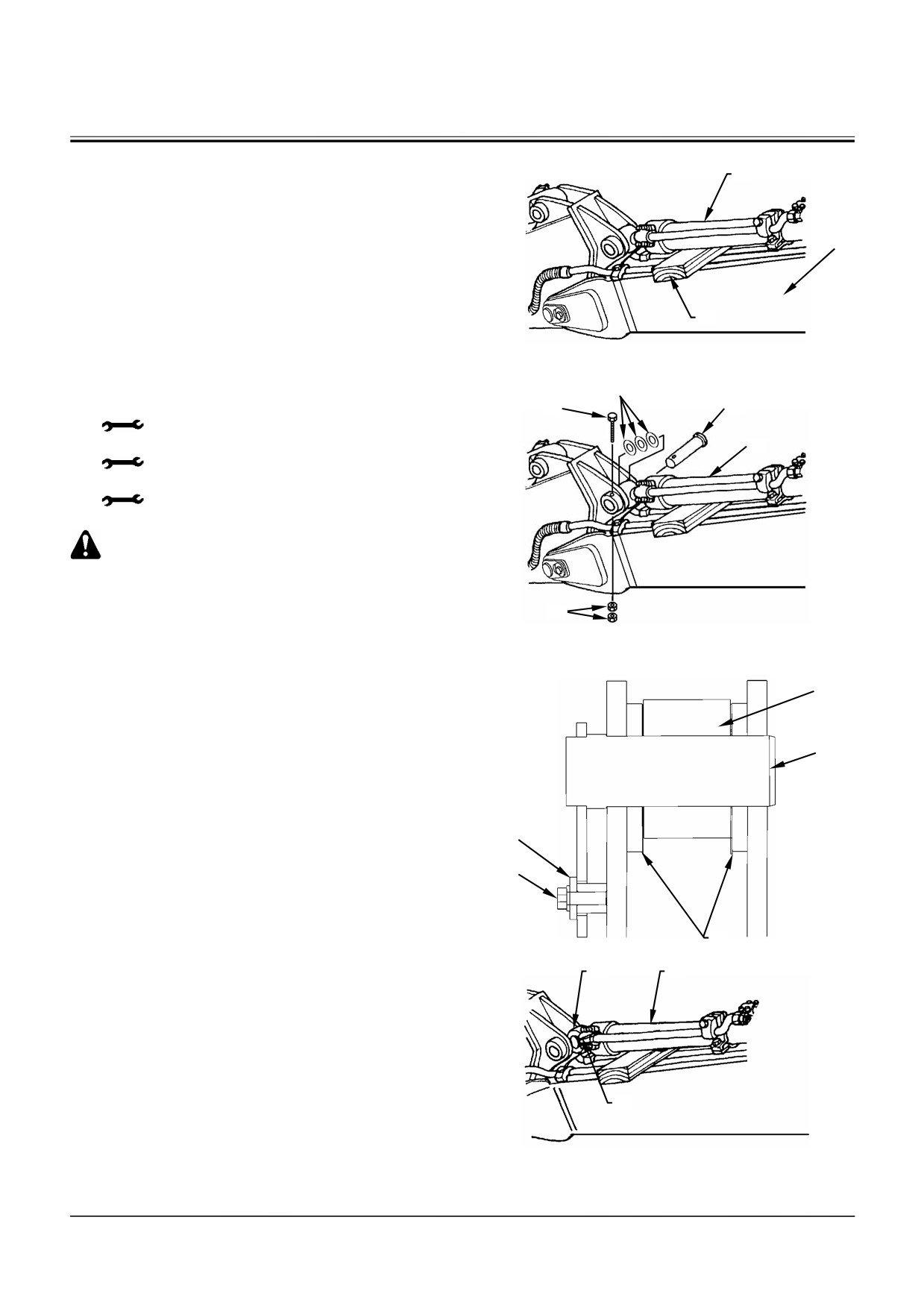

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

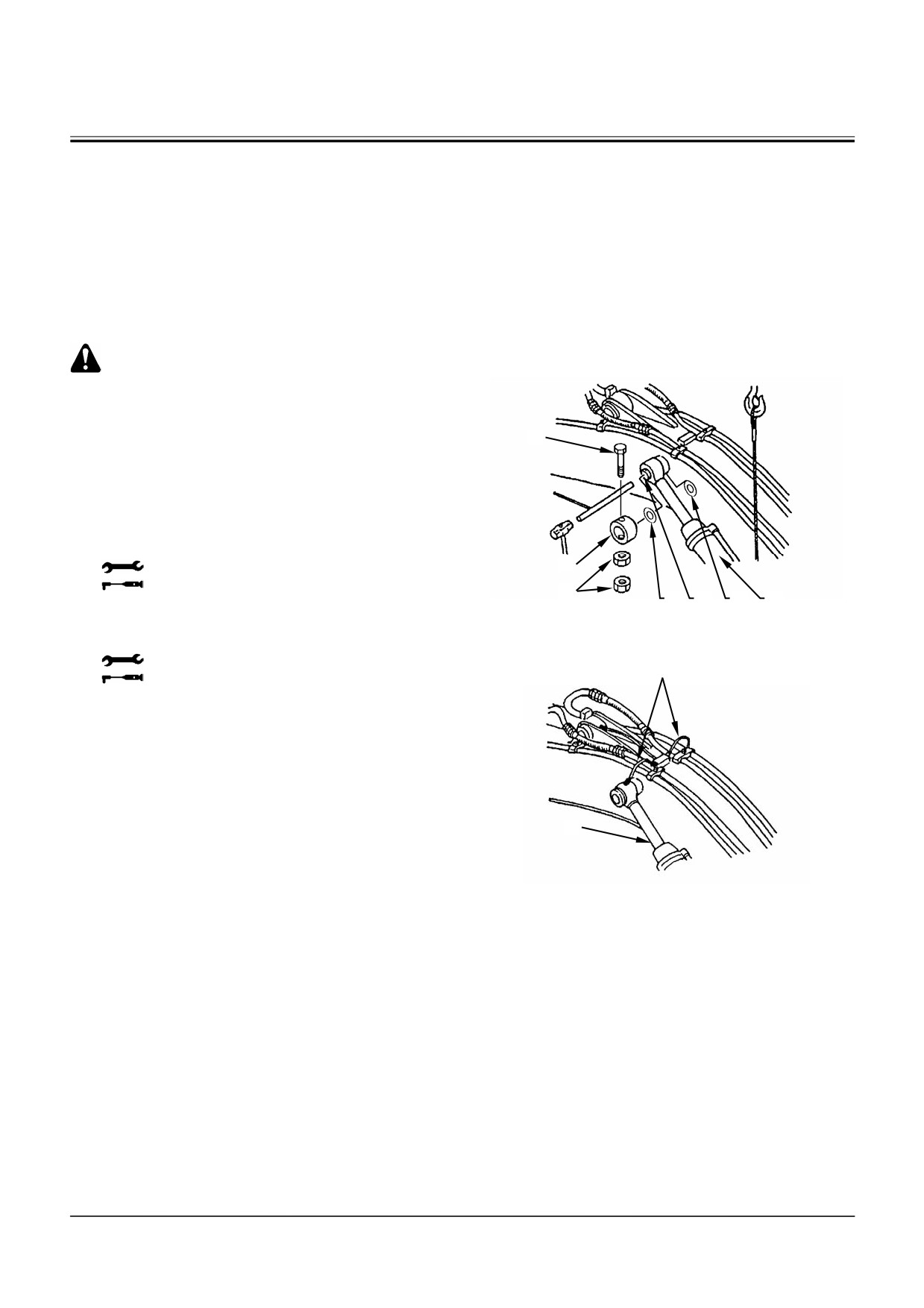

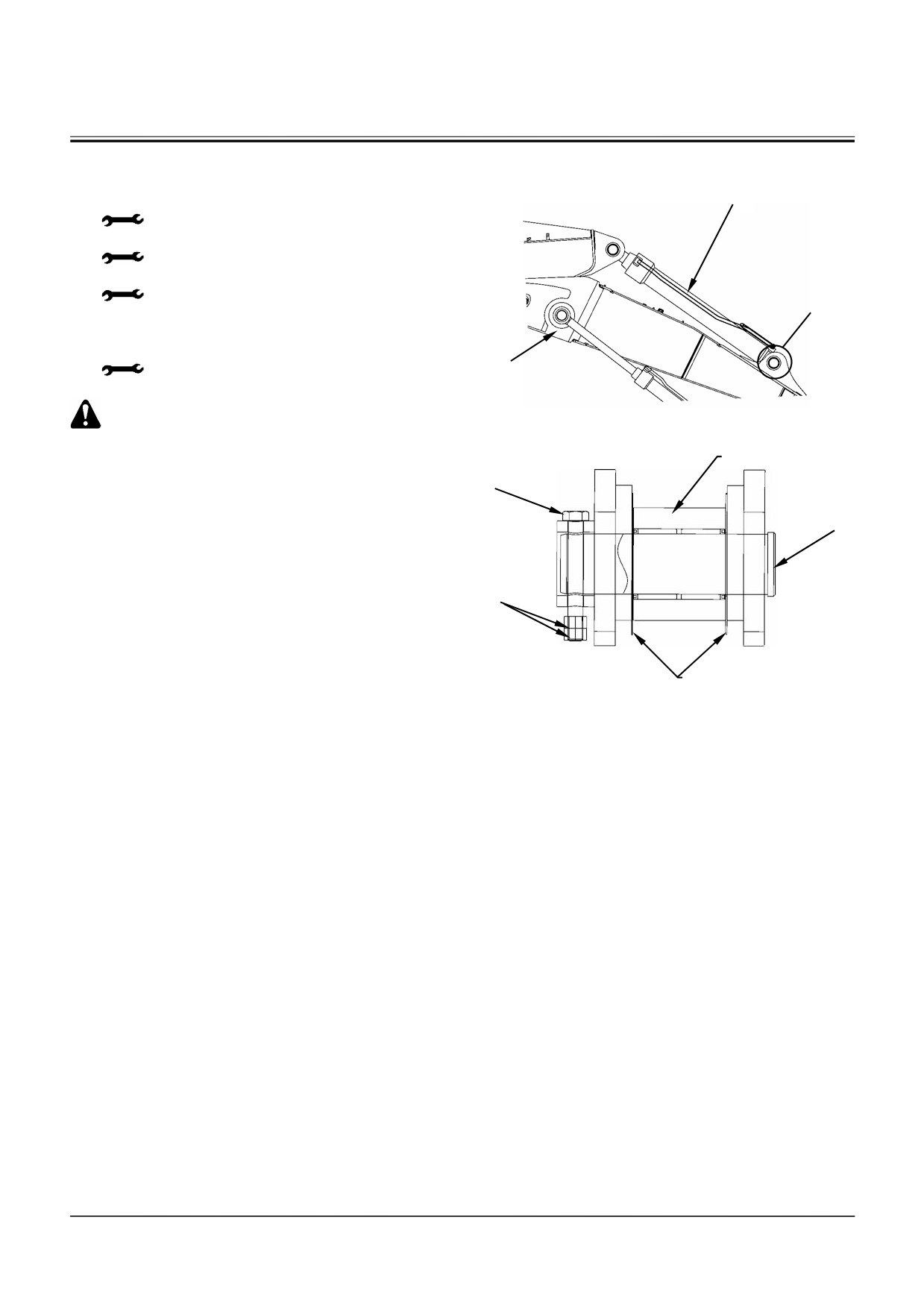

Снятие гидроцилиндра рукояти

1. Положите деревянный брус (3) между гидро-

цилиндром рукояти (1) и стрелой (2).

2. (Класс ZX200-3, класс 225US-3, класс 225USR-3,

класс 240-3)

Удалите гайки (8) (2 шт.) и болт (10) с пальца

(5) крепления штока гидроцилиндра рукояти

(1).

(Класс ZX270-3)

W187-04-02-005

Удалите болт (10) и шайбу (19) с крепления

Класс ZX200-3, класс 225US-3, класс 225USR-3, класс 240-3

штока гидроцилиндра рукояти (1).

Класс ZX200-3, класс 225US-3, класс 225USR-3

: 30 мм

Класс ZX240-3

: 32 мм

Класс ZX270-3

: 27 мм

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

W187-04-02-006

чтобы предотвратить травмы.

Класс ZX270-3 (Сечение пальца (5))

3. Удалите палец (5). Удалите упорные шайбы (4)

(2 шт.).

4. Работая рычагом управления рукояти, втяните

шток гидроцилиндра рукояти (1). Чтобы шток

(6) не выдвигался, пропустите проволоку (7)

через проушину штока гидроцилиндра и при-

крепите шток (6) к гильзе гидроцилиндра ру-

кояти (1).

5. Выключите двигатель. Нажмите клапан вы-

пуска воздуха и снимите остаточное давление

в гидробаке. Снимите крышку.

Снимите давление в контуре рукояти.

Обратитесь к теме «Снятие давления в гид-

W1V1-04-02-018

равлическом контуре», на странице W4-2-1.

W187-04-02-010

W4-2-6

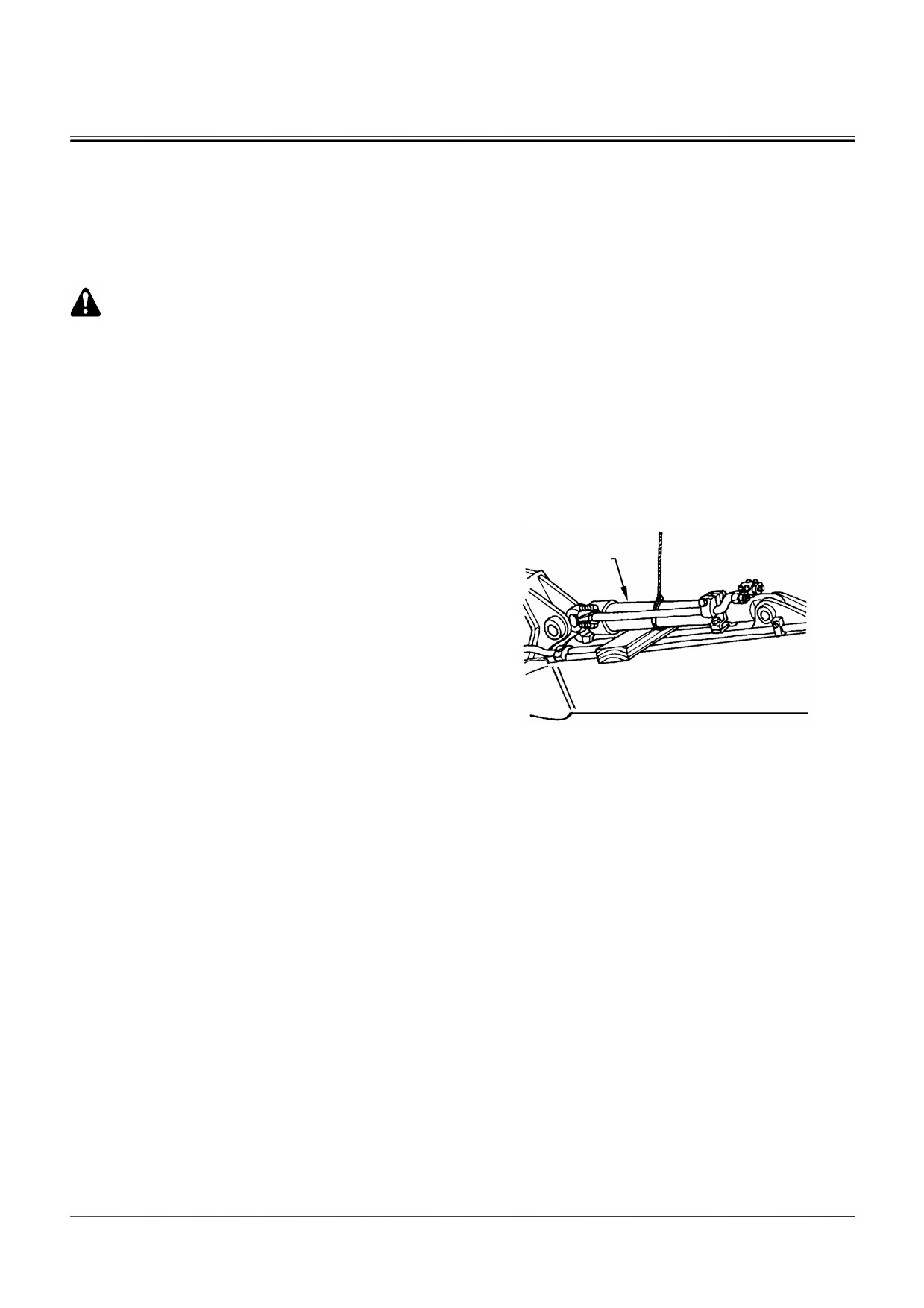

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

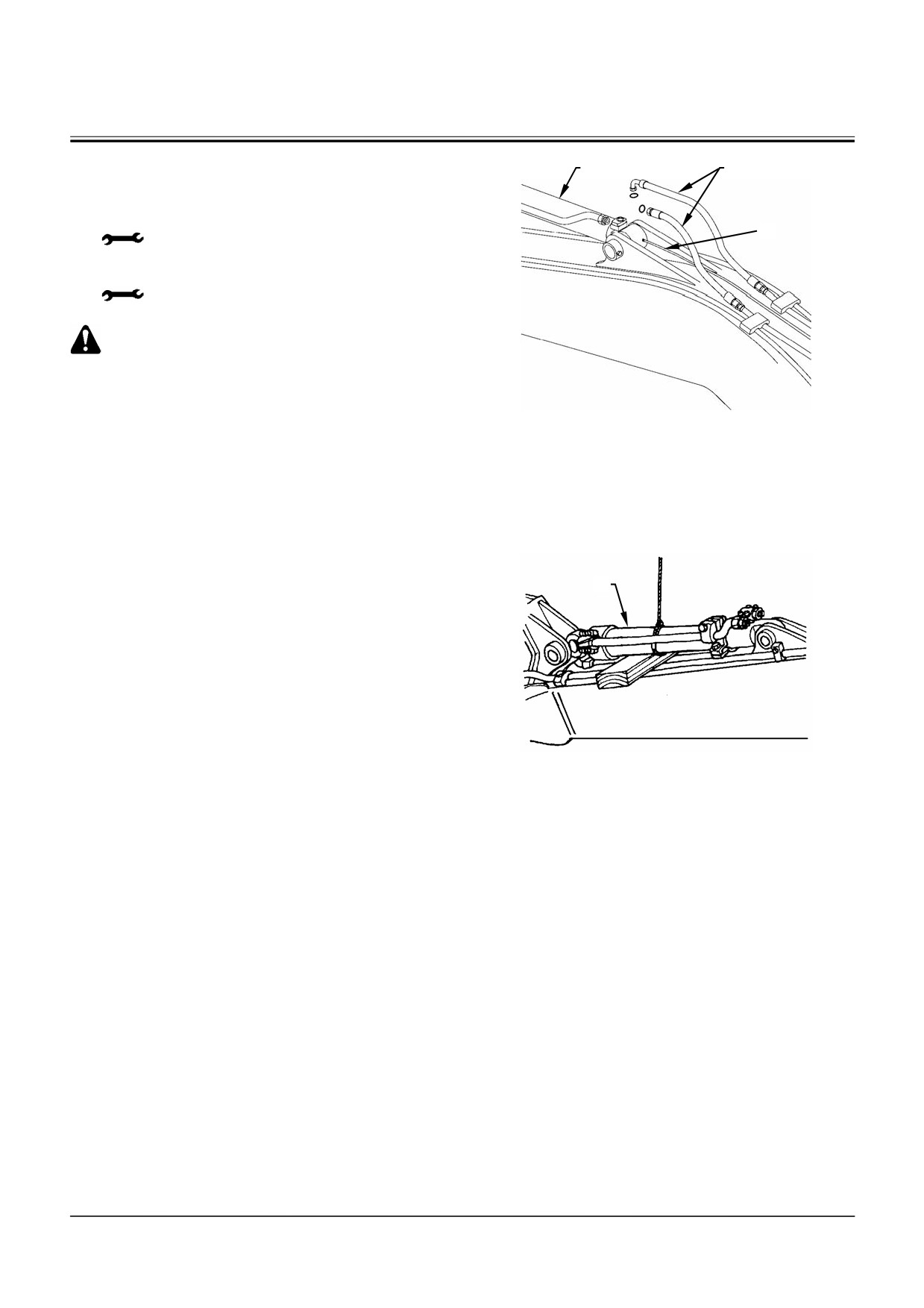

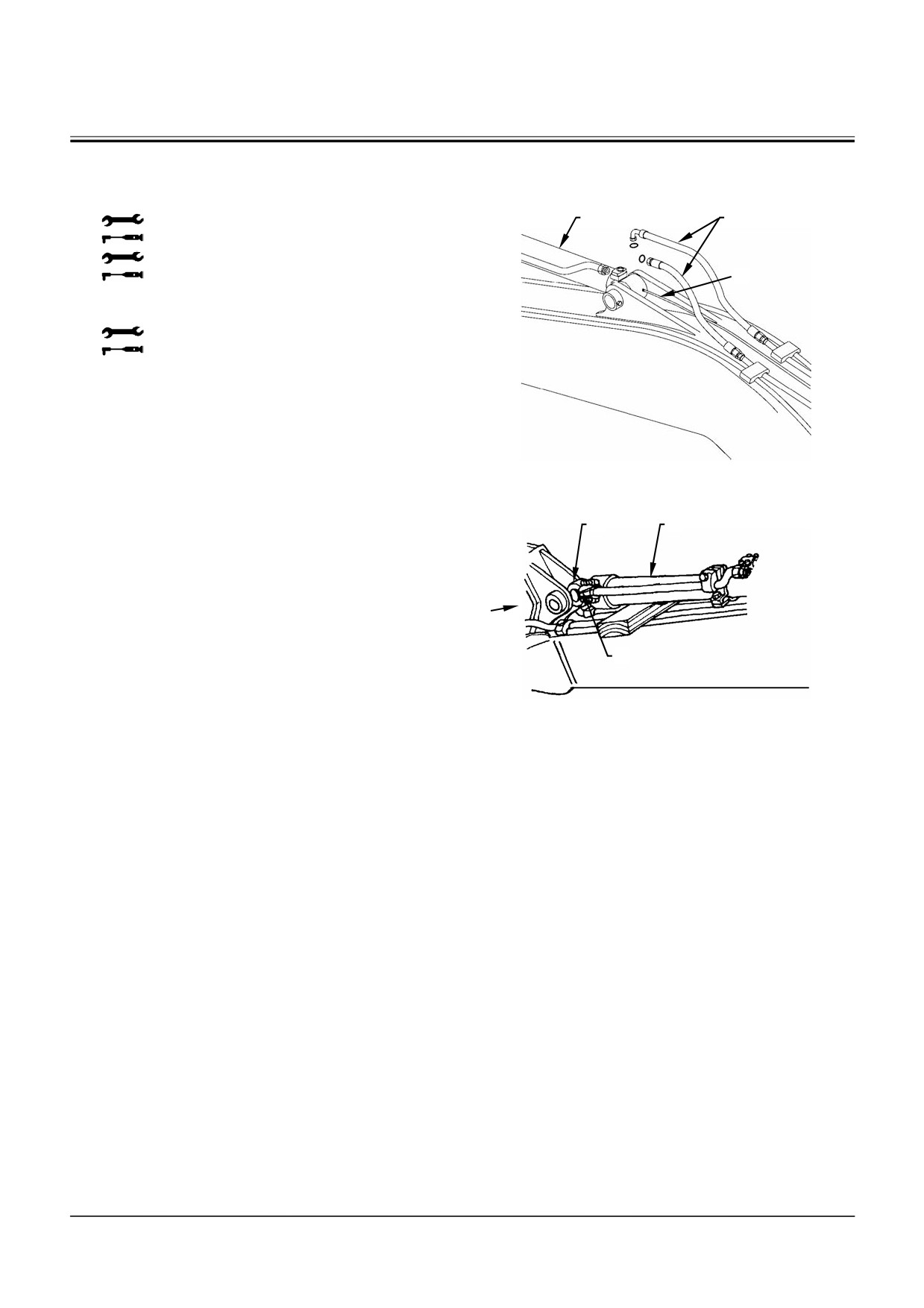

6. Отсоедините шланги (11) (2 шт.) и трубопровод

для подачи смазки (12) в основании гидроци-

линдра рукояти (1). На открытые концы уста-

новите заглушки.

: 17 мм , 41 мм

Класс ZX200-3, класс 225US-3, класс 225USR-3,

класс 240-3 только

: 36 мм

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра рукояти (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 250 кг

Класс ZX240-3: 290 кг

W178-02-11-290

Класс ZX270-3: 350 кг

7. Прикрепите нейлоновый строп на гидроци-

линдр рукояти (1) и удерживайте гидроцилиндр

рукояти (1).

W102-04-02-016

W4-2-7

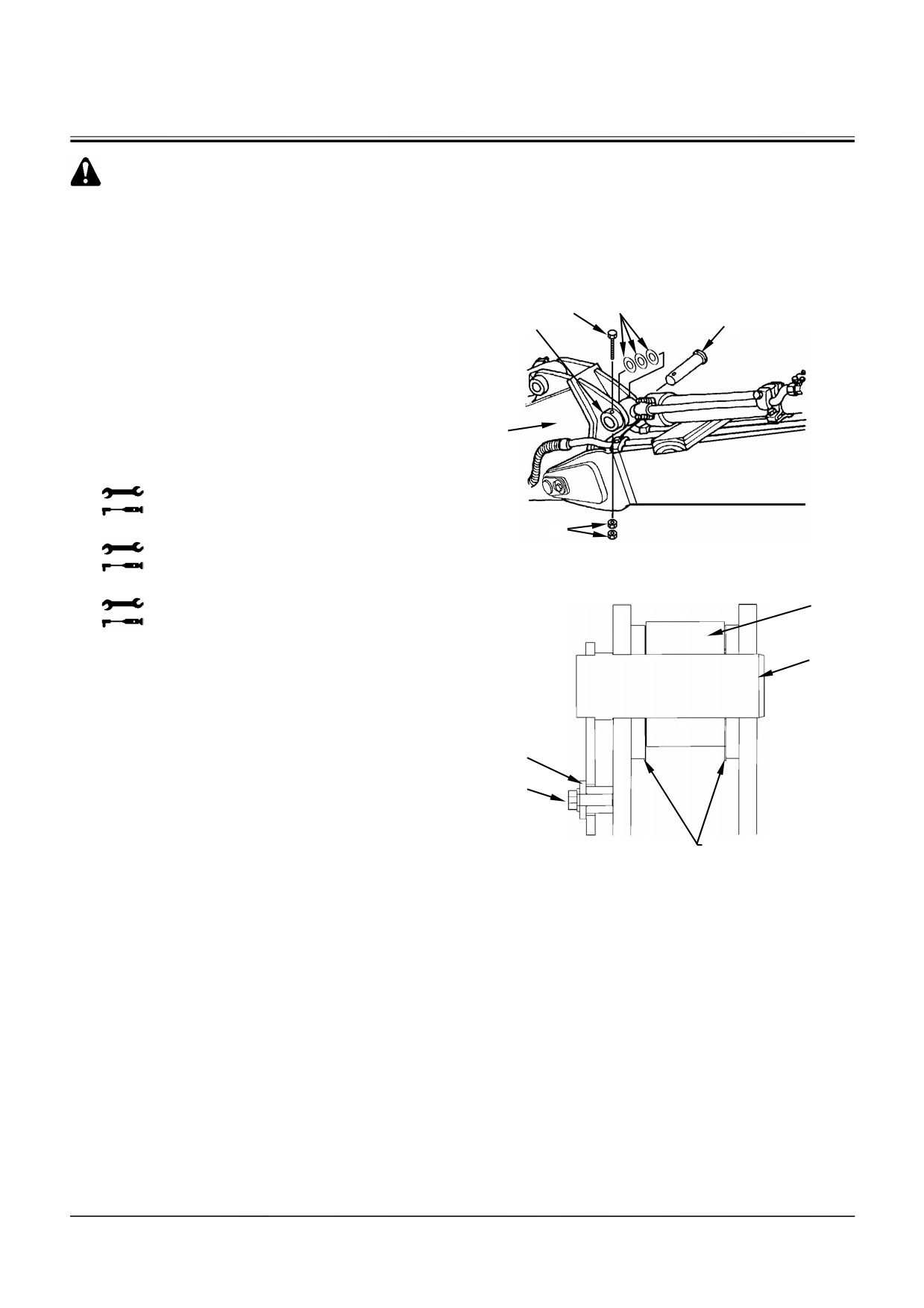

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Класс ZX200-3, класс 225US-3, класс 225USR-3, класс 240-3

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

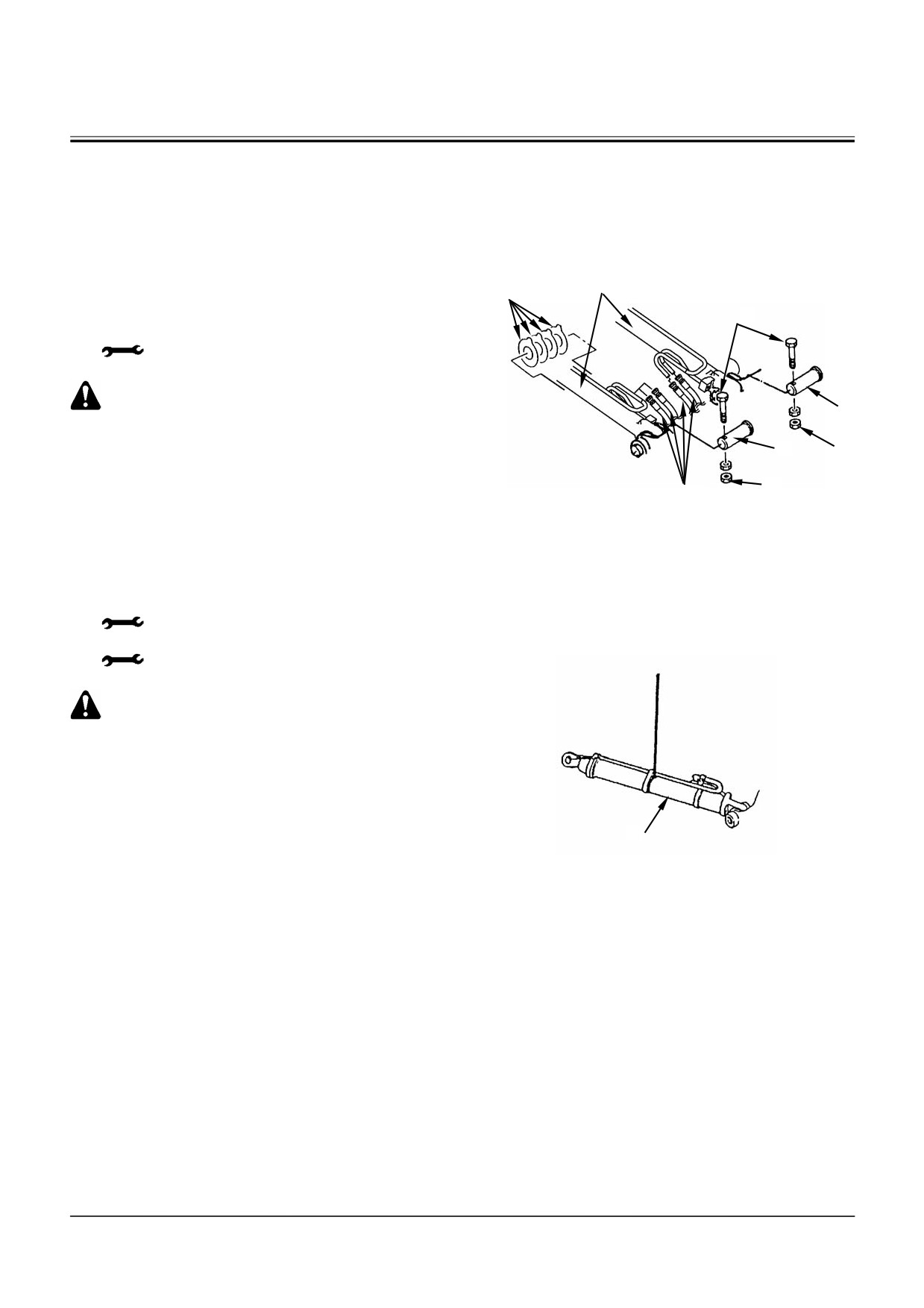

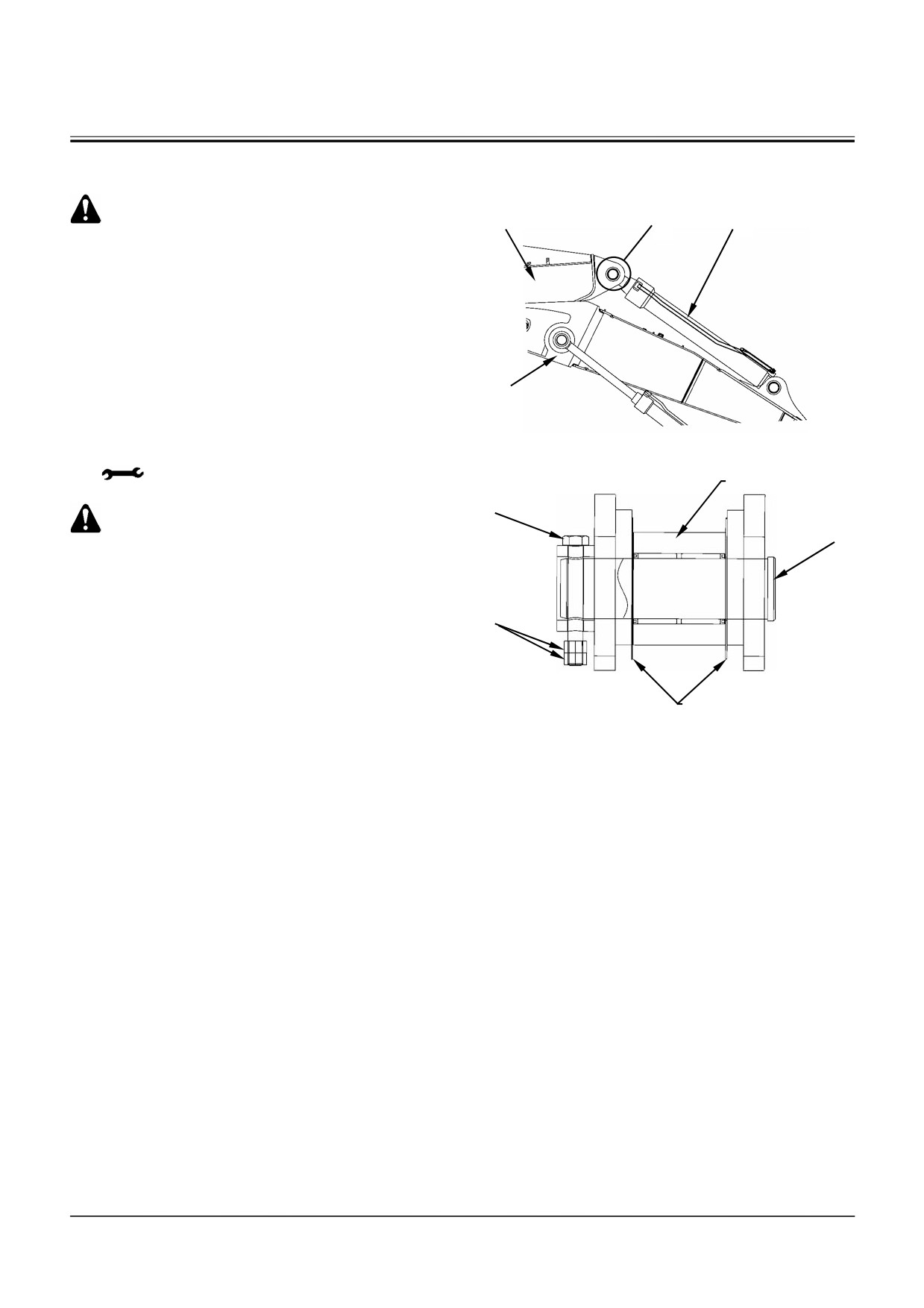

8. (Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3)

Удалите гайки (15) (2 шт.) и болт (17) с пальца

крепления гидроцилиндра рукояти (1).

(Класс ZX270-3)

Удалите болт (17) и шайбу (20) с пальца креп-

ления гидроцилиндра рукояти (1).

W187-04-02-007

Класс ZX200-3, класс 225US-3, класс 225USR-3

: 30 мм

Класс ZX270-3 (Сечение пальца (14))

Класс ZX240-3

: 32 мм

Класс ZX270-3

: 27 мм

9. Удалите палец (14). Удалите упорные шайбы

(13)

(2 шт.). Поднимите и снимите гидроци-

линдр рукояти (1).

W1V1-04-02-018

W4-2-8

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

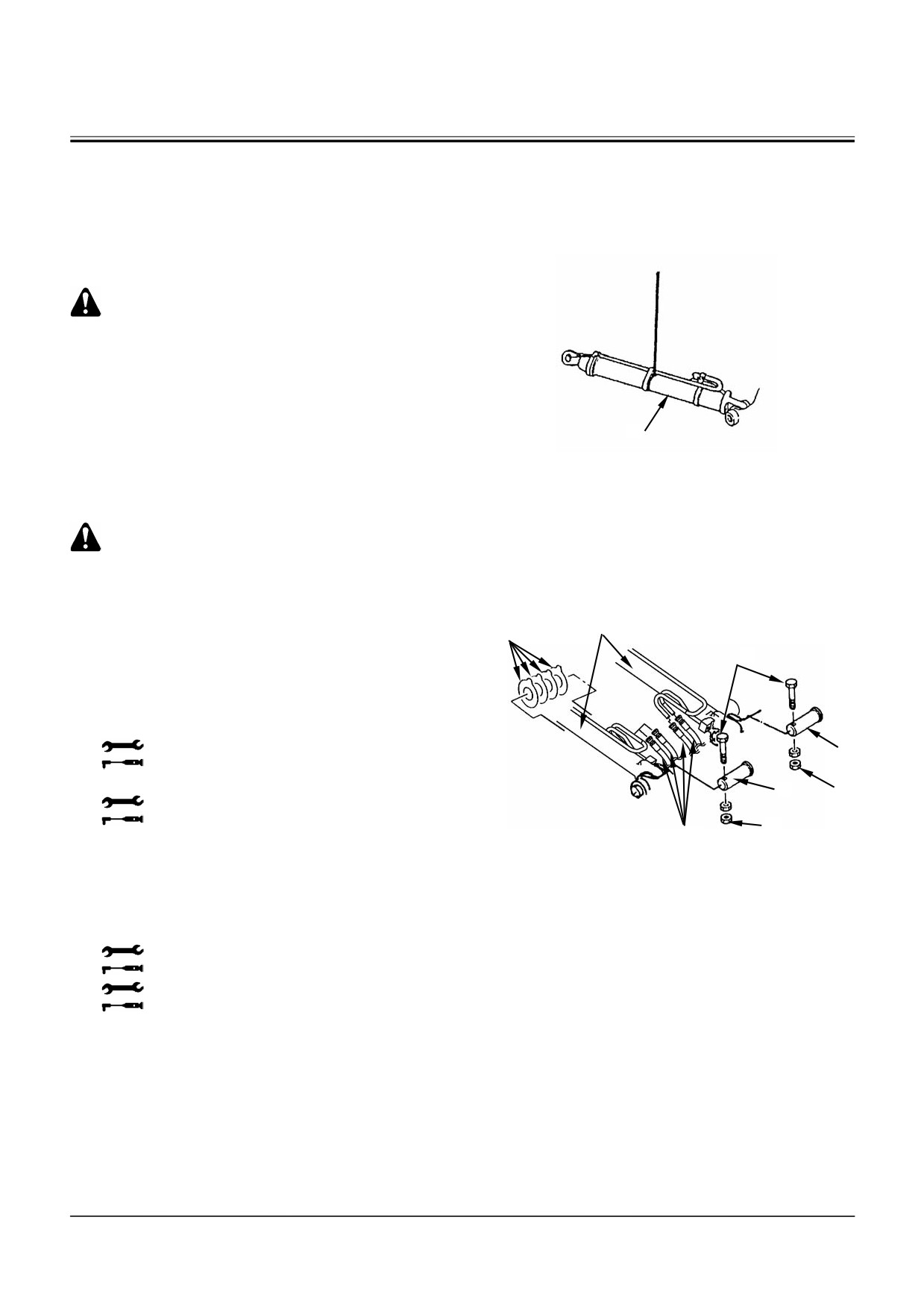

Установка гидроцилиндра рукояти

ВАЖНО: Если при установке втулок пользо-

ваться молотком, втулка может быть

повреждена. При установке втулок

пользуйтесь прессом.

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра рукояти (1):

Класс ZX200-3, класс

225US-3, класс

225USR-3:250 кг

Класс ZX240-3: 290 кг

Класс ZX270-3: 350 кг

1. Поднимите гидроцилиндр рукояти

(1). Со-

вместите отверстие для пальца в основании

гидроцилиндра, с отверстием на кронштейне

крепления гидроцилиндра к стреле.

W102-04-02-016

W4-2-10

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Класс ZX200-3, класс 225US-3, класс 225USR-3,

Пользуйтесь соответствующими средст-

класс 240-3

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

2. Установите упорные шайбы (13) (2 шт.) и палец

(14).

3. (Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3)

Установите болт (17) и фиксатор (16) на палец

(14), с гайками (15) (2 шт.).

(Класс ZX270-3)

Установите шайбу (20) и болт (17) на палец

(14).

W187-04-02-007

Класс ZX200-3, класс 225US-3, класс 225USR-3

Класс ZX270-3 (Сечение пальца (14))

: 30 мм

: 550 Н⋅м (56 кгс⋅м)

Класс ZX240-3

: 32 мм

: 750 Н⋅м (77 кгс⋅м)

Класс ZX270-3

: 27 мм

: 400 Н⋅м (41 кгс⋅м)

W1V1-04-02-018

W4-2-11

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

4. Присоедините трубопровод для подачи смазки

(12) и гидравлические шланги (11) (2 шт.) на

гидроцилиндр рукояти (1).

: 17 мм

: 25 Н⋅м (2,5 кгс⋅м)

: 41 мм

: 205 Н⋅м (21 кгс⋅м)

Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3 только

: 36 мм

: 175 Н⋅м (18 кгс⋅м)

W178-02-11-290

ВАЖНО: Долейте рабочую жидкость до нор-

мального уровня. Включите двига-

тель, и проверьте, нет ли течи рабо-

чей жидкости.

5. Снимите проволоку (7) со штока (6) гидроци-

линдра рукояти (1). Поднимите гидроцилиндр

рукояти

(1) и включите двигатель. Работая

рычагом управления рукоятью, совместите

отверстие на штоке гидроцилиндра с отвер-

W187-04-02-010

стием для крепления на рукояти (18).

W4-2-12

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

Класс ZX200-3, класс 225US-3, класс 225USR-3,

чтобы предотвратить травмы.

класс 240-3

6. Установите упорные шайбы (4) (2 шт.) и палец (5).

7. (Класс ZX200-3, класс

225US-3, класс

225USR-3, класс 240-3)

Установите болт (10) и фиксатор (9) на палец

(5), с гайками (8) (2 шт.).

(Класс ZX270-3)

Установите шайбу (19) и болт (10) на палец (5).

Класс ZX200-3, класс

225US-3, класс

225USR-3

: 30 мм

: 550 Н⋅м (56 кгс⋅м)

Класс ZX240-3

: 32 мм

W187-04-02-006

: 750 Н⋅м (76,5 кгс⋅м)

Класс ZX270-3 (Сечение пальца (5))

Класс ZX270-3

: 27 мм

: 400 Н⋅м (41 кгс⋅м)

ВАЖНО: После того как работа завершена, по-

работайте гидроцилиндром рукояти на

полную длину хода, несколько раз, и

снимите давление в контуре.

W1V1-04-02-018

W4-2-13

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие гидроцилиндра стрелы

1. Отсоедините трубопровод для подачи смазки

(1) на гидроцилиндре (2).

: 17 мм

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра стрелы (2):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 170 кг

Класс ZX240-3: 210 кг

Класс ZX270-3: 250 кг

W105-04-02-032

2. Прикрепите нейлоновый строп на гидроци-

линдр стрелы (2) и удерживайте гидроцилиндр

стрелы (2).

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

3. Удалите гайки (5) (2 шт.), болт (7) и фиксатор

(6) крепления штока гидроцилиндра стрелы (2).

Забейте палец (4) в стрелу.

Удалите упорные шайбы (3) (2 шт.).

: 30 мм

4. Опустите гидроцилиндр стрелы

(2) на под-

ставку. Отсоедините второй гидроцилиндр

стрелы таким же способом.

W158-04-02-013

5. Включите двигатель. Работая рычагом управ-

ления стрелой, втяните шток гидроцилиндра

стрелы (2). Чтобы шток не выдвигался, про-

пустите проволоку через проушину штока гид-

роцилиндра и прикрепите шток к гильзе гид-

роцилиндра.

W105-04-02-035

W4-2-14

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

6. Выключите двигатель. Нажмите клапан вы-

пуска воздуха и снимите остаточное давление

в гидробаке.

Снимите давление в контуре.

Обратитесь к теме «Снятие давления в гид-

равлическом контуре», на странице W4-2-1.

7. Отсоедините шланги (12) (4 шт.) в основании

гидроцилиндра стрелы (2). На открытые концы

установите заглушки.

: 36 мм, 41 мм

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

W178-04-02-009

8. Удалите гайки (10) (2 шт.) и болт (8) с пальца

крепления гидроцилиндра.

Удалите палец (9).

Удалите упорные шайбы (11) (4 шт.).

Класс ZX200-3, класс 225US-3, класс 225USR-3

: 24 мм

Класс ZX240-3, класс 270-3

: 30 мм

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра стрелы (2):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 170 кг

Класс ZX240-3: 210 кг

Класс ZX270-3: 250 кг

9. Поднимите и снимите гидроцилиндр стрелы

(2).

W105-04-02-040

10. Снимите другой гидроцилиндр стрелы таким

же способом.

W4-2-15

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Установка гидроцилиндра стрелы

ВАЖНО: Если при установке втулок пользо-

ваться молотком, втулка может быть

повреждена. При установке втулок

пользуйтесь прессом.

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра стрелы (2):

Класс ZX200-3, класс

225US-3, класс

225USR-3: 170 кг

Класс ZX240-3: 210 кг

Класс ZX270-3: 250 кг

1. Поднимите гидроцилиндр стрелы (2). Совмес-

тите отверстие для пальца в основании гид-

W105-04-02-040

роцилиндра стрелы, с отверстием для креп-

ления на основной раме.

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

2. Установите упорные шайбы (11) (4 шт.) и палец

(9). Установите болт (8) на палец (9), с гайками

(10) (2 шт.).

Класс ZX200-3, класс 225US-3, класс 225USR-3

: 24 мм

: 270 Н⋅м (27,5 кгс⋅м)

Класс ZX240-3, класс 270-3

: 30 мм

: 550 Н⋅м (56 кгс⋅м)

W178-04-02-009

3. Присоедините другой гидроцилиндр стрелы

таким же способом.

4. Присоедините гидравлические шланги (12) (4

шт.) на гидроцилиндры стрелы (2) (2 шт.).

: 36 мм

: 175 Н⋅м (18 кгс⋅м)

: 41 мм

: 205 Н⋅м (21 кгс⋅м)

W4-2-16

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

ВАЖНО: Долейте рабочую жидкость до нор-

мального уровня. Включите двигатель,

и проверьте, нет ли течи рабочей

жидкости.

5. Снимите проволоку со штока гидроцилиндра

стрелы (2). Включите двигатель. Работая ры-

чагом управления стрелой, совместите отвер-

стие на штоке гидроцилиндра с отверстием

для крепления на стреле.

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, например,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

6. Установите упорные шайбы (3) (2 шт.) и палец (4).

7. Установите болт (7) и фиксатор (6) на палец (4),

с гайками (5) (2 шт.).

: 30 мм

: 550 Н⋅м (56 кгс⋅м)

W158-04-02-013

8. Присоедините трубопровод для подачи смазки

(1) на гидроцилиндр (2).

: 17 мм

: 25 Н⋅м (2,5 кгс⋅м)

9. Присоедините другой гидроцилиндр стрелы

таким же способом.

ВАЖНО: После того как работа завершена, по-

работайте гидроцилиндрами стрелы

на полную длину хода, несколько раз,

и снимите давление в контуре.

W105-04-02-032

W4-2-17

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

Снятие гидроцилиндра второй секции стрелы

ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-

дра второй секции стрелы (3):

Класс ZX200-3: 270 кг

Класс ZX240-3, класс 270-3: 280 кг

1. Прикрепите нейлоновый строп на гидроци-

линдр второй секции стрелы (3) и удерживайте

гидроцилиндр второй секции стрелы (3).

2. Удалите гайки (4) (2 шт.) и болт (5) крепления

W1V1-04-02-017

пальца (6).

: 32 мм

Сечение А

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

вами индивидуальной защиты, такими как,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

3. Удалите палец (6) из второй секции стрелы (2).

Удалите упорные шайбы (7).

W1V1-04-02-019

4. Чтобы шток (3) гидроцилиндра второй секции

стрелы (3) не выдвигался, пропустите прово-

локу через проушину штока гидроцилиндра и

прикрепите шток к гильзе гидроцилиндра (3).

5. Выключите двигатель. Нажмите клапан вы-

пуска воздуха и снимите остаточное давление

в гидробаке.

Снимите давление в контуре.

Обратитесь к теме «Снятие давления в гид-

равлическом контуре», на странице W4-2-1.

W4-2-18

РАБОЧЕЕ ОБОРУДОВАНИЕ / Гидроцилиндры

6. Отсоедините все шланги на гидроцилиндре

второй секции стрелы (3). На открытые концы

установите заглушки.

: 19 мм

Класс ZX200-3

: 36 мм

Класс ZX240-3, класс 270-3

: 41 мм

7. Удалите гайки (8) (2 шт.) и болт (9) крепления

пальца (10).

: 32 мм

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-

W1V1-04-02-017

ком могут отлетать металлические осколки.

Пользуйтесь соответствующими средст-

Сечение В

вами индивидуальной защиты, такими как,

защитными очками, жестким шлемом и т.д.,

чтобы предотвратить травмы.

8. Удалите палец (10) из первой секции стрелы

(1). Удалите упорные шайбы (11).

9. Поднимите и снимите гидроцилиндр второй

секции стрелы (3), с первой секции стрелы (1).

W1V1-04-02-019

W4-2-19

Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 79
