Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 78
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

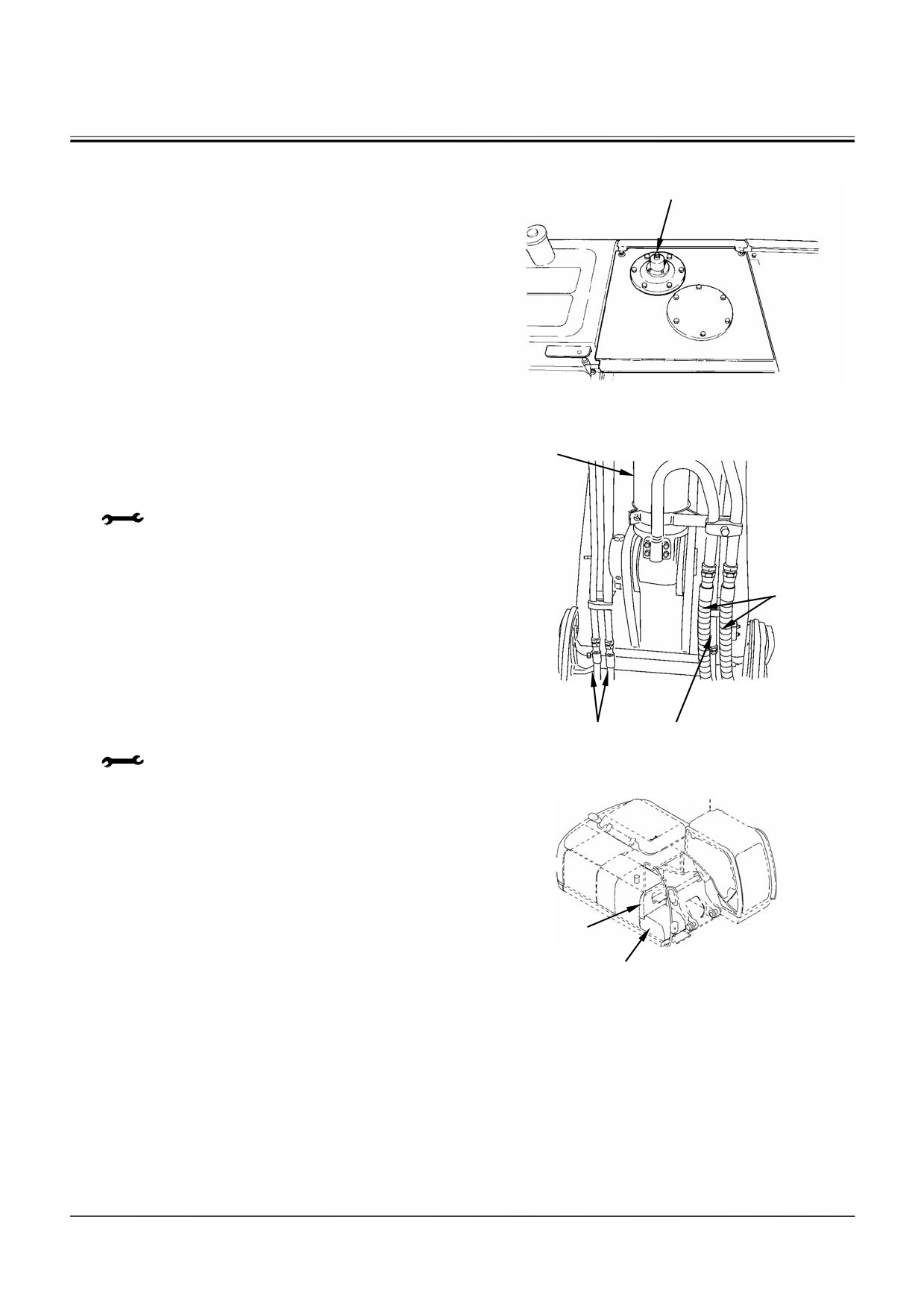

7. После выключения двигателя, нажмите клапан
выпуска воздуха. Снимите давление в гидро-
Клапан выпуска воздуха
баке и снимите крышку.
Полностью снимите остаточное давление в
гидравлическом контуре.
Обратитесь к теме «Снятие давления в гид-
равлическом контуре», на странице W4-2-1.
W1V1-04-01-008
8. Отсоедините шланги (7, 8) (4 шт.) гидроци-
Гидроцилиндр второй секции стрелы
линдра ковша и гидроцилиндра рукояти, и от-
соедините шланги (9) (2 шт.) гидроцилиндра
второй секции стрелы. На отсоединенные
шланги и трубопроводы установите заглушки.
: 36 мм, 41 мм
9
W1V1-04-01-004
9. Удалите болты крепления ящика для инстру-
мента и крышки (9 шт.). Снимите ящик для ин-
7
8
струмента и крышку.
: 17 мм
Крышка
W1V1-04-01-002
Ящик для ин-
струмента
W4-1-14
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

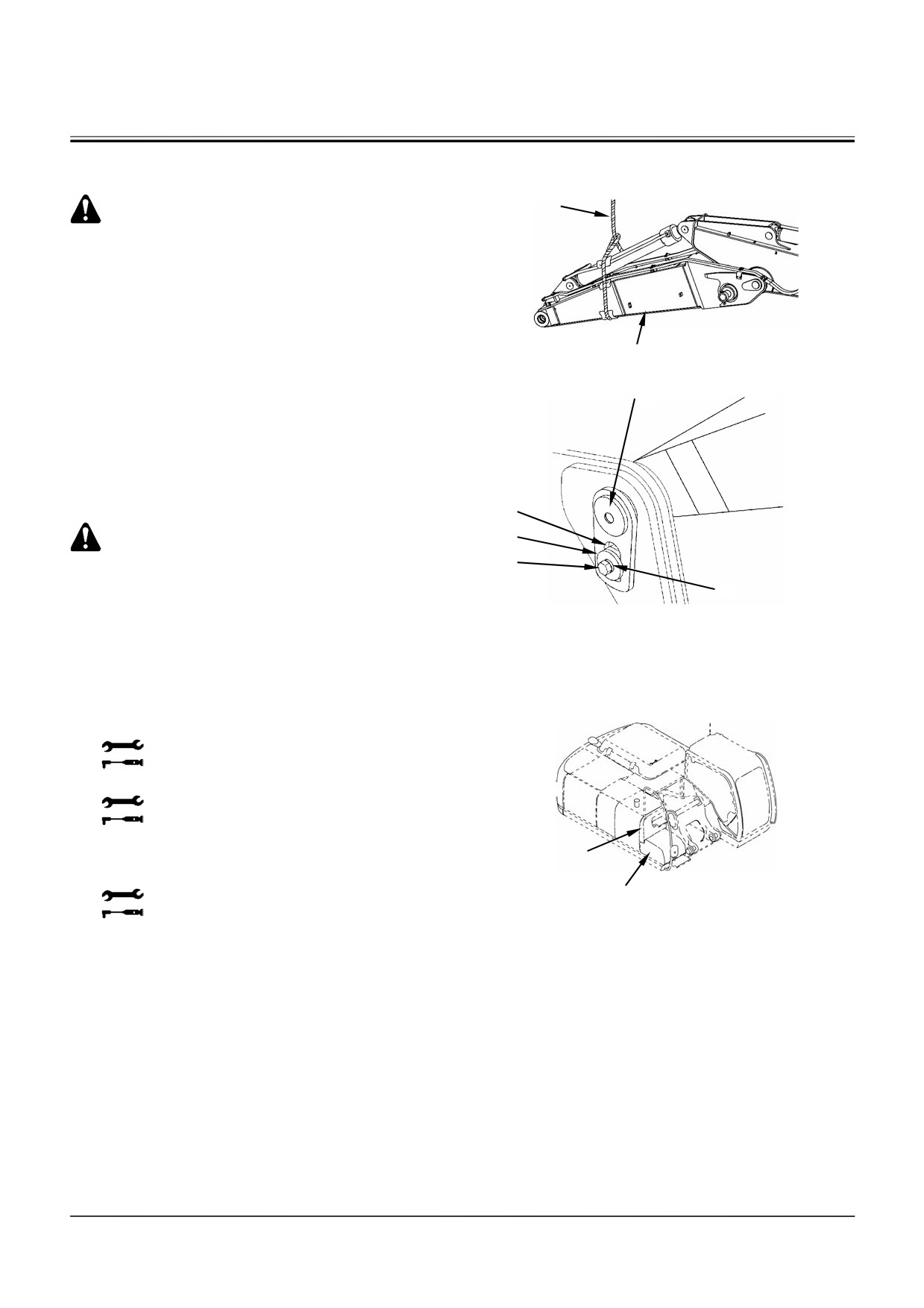

10. Отверните болт (12), снимите шайбу (11), пла-
стину (13) и блок (14) с пластины пальца кре-
10
пления стрелы (10).
Класс ZX200-3
: 27 мм
Класс ZX240-3, класс 270-3
: 32 мм
14
ПРЕДОСТЕРЕЖЕНИЕ: Масса рабочего
13
оборудования, в сборе: Обратитесь к
12
таблице значений массы, на странице
11
W4-1-1.
W178-02-11-280
11. Прикрепите стальной канат к первой секции
стрелы. Выберите слабину стального каната.
Стальной канат
12. Вставьте монтажный ломик между пластиной
пальца крепления стрелы (10) и кронштейном.
Слегка выдвиньте пластину.
W1V1-04-01-007
Первая секция стрелы
13. Поверните пластину вверх, руками. Вращая
пластину влево и вправо, удалите палец кре-
пления стрелы (10).
10
(Регулируйте положение при помощи подъем-
ного каната, прикрепленного к рабочему обо-
рудованию).
14. Поднимите и удерживайте рабочее оборудо-
вание, в сборе. Отведите машину задним хо-
Пластина
дом.
Вставьте ломик
Кронштейн
15. Установите деревянный блок. Опустите рабо-
чее оборудование, в сборе, на деревянный
блок.
W178-02-11-280
W4-1-15
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

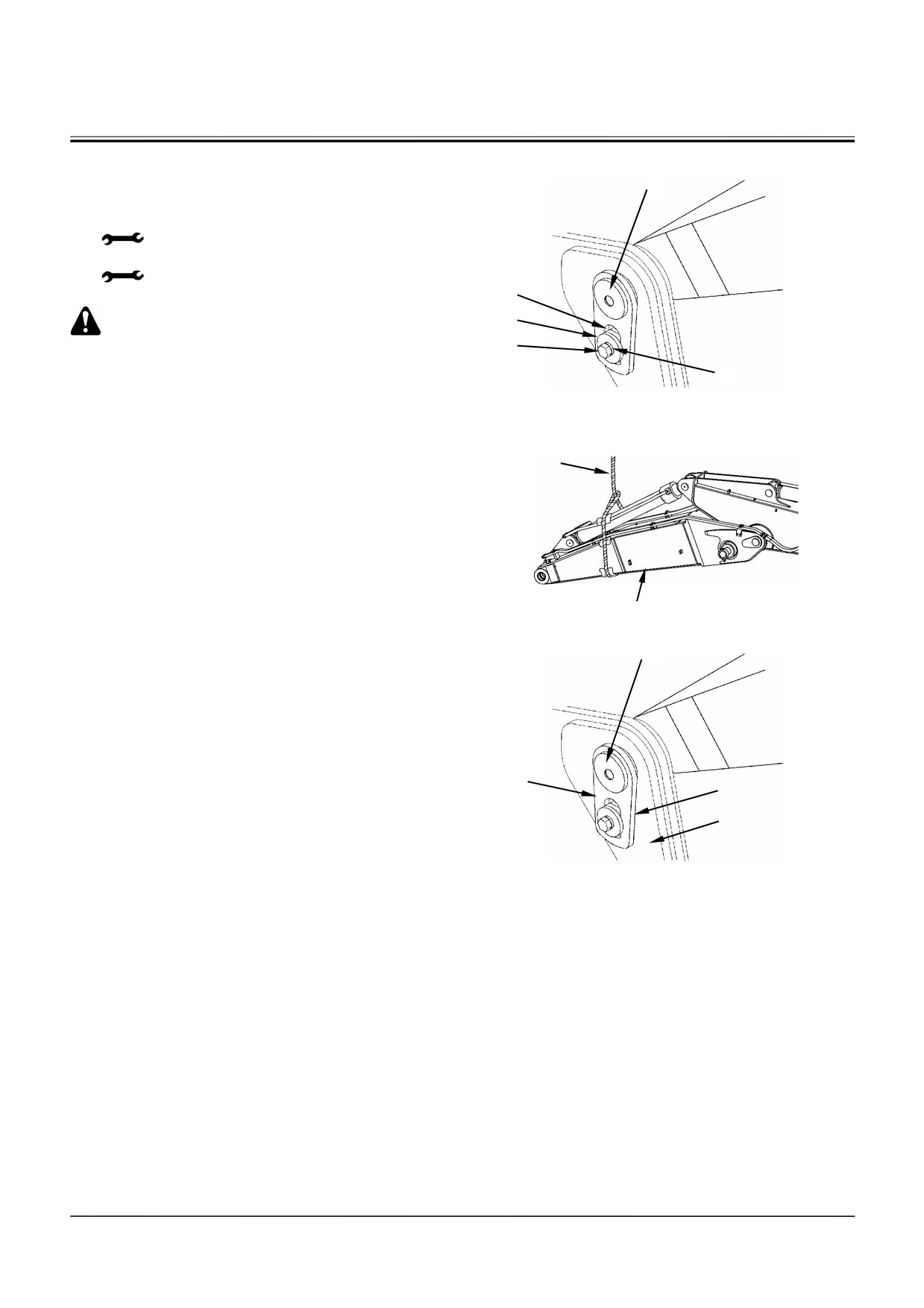

Установка
Стальной канат
ПРЕДОСТЕРЕЖЕНИЕ: Масса рабочего
оборудования, в сборе: Обратитесь к таб-
лице значений массы, на странице W4-1-1.
1. Прикрепите стальной канат к первой секции
стрелы. Поднимите и удерживайте рабочее
оборудование, в сборе. Подведите машину
передним ходом и совместите отверстие в ос-
W1V1-04-01-007
Первая секция стрелы
новании стрелы с отверстием для крепления
стрелы на раме.
Установите упорные шайбы на левую и правую
10
сторону стрелы и отрегулируйте зазор между
стрелой и кронштейном поворотной плат-
формы, который не должен превышать 1 мм.
(Отрегулируйте положение, используя строп
для подъема рабочего оборудования.)
14
ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-
13
ком могут отлетать металлические осколки.
12
Пользуйтесь соответствующими средст-
11
вами индивидуальной защиты, такими как
очки, жесткий шлем и т.д., чтобы не до-
W178-02-11-280
пускать травм.
2. Установите палец крепления стрелы (10). Ус-
тановите болт (12), шайбу (11), пластину (13) и
блок (14).
Класс ZX200-3
: 27 мм
: 392 Н⋅м (40 кгс⋅м)
Класс ZX240-3, класс 270-3
: 32 мм
: 750 Н⋅м (77 кгс⋅м)
Крышка
3. Установите ящик для инструмента и крышку, и
закрепите болтами (9 шт.).
W1V1-04-01-002
: 17 мм
Ящик для ин-
струментов
: 50 Н⋅м (5,0 кгс⋅м)
W4-1-16
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

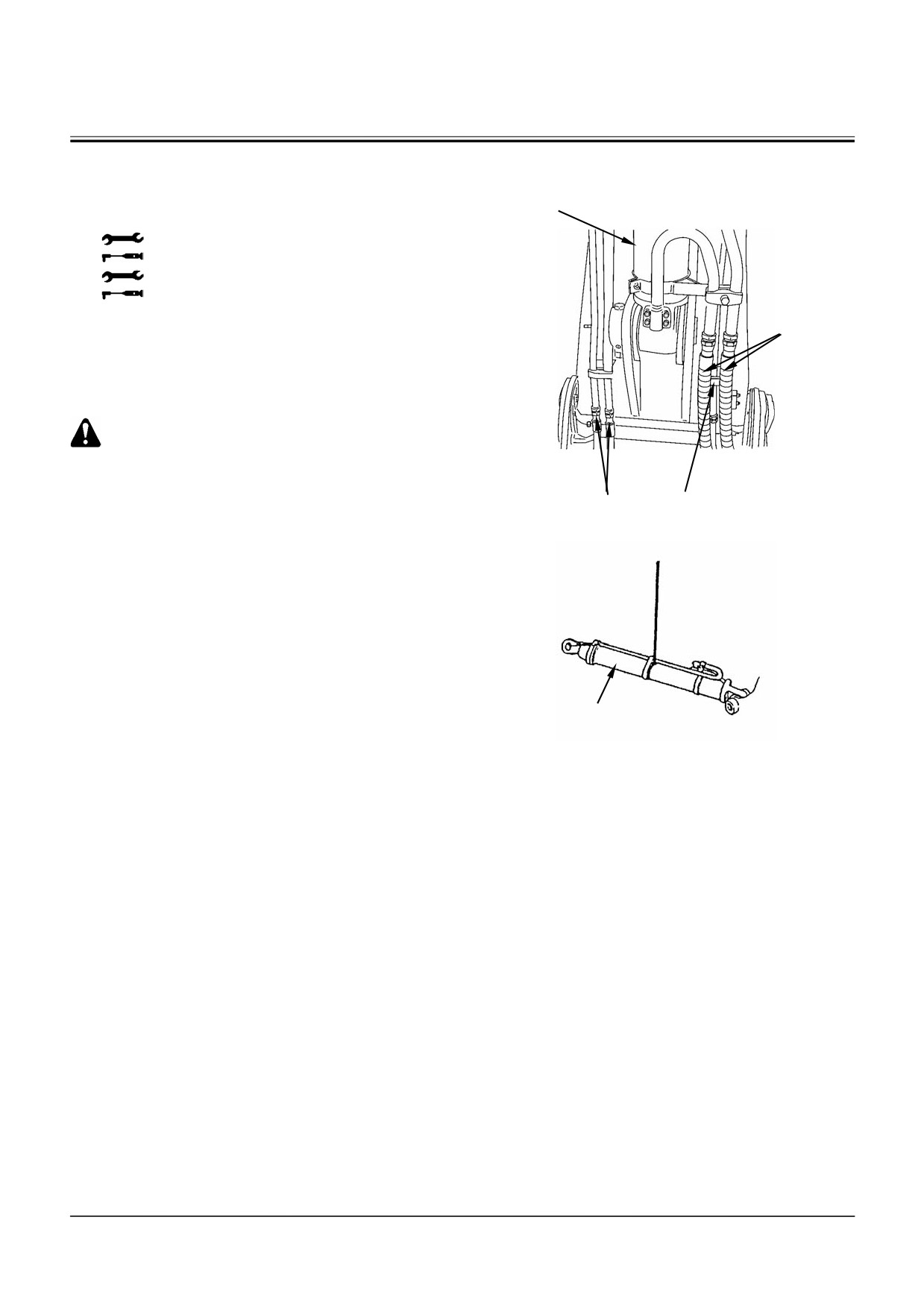

4. Удалите заглушки с трубопроводов и шлангов.
Присоедините шланги (7, 8, 9) гидроцилиндра
Гидроцилиндр второй
ковша, гидроцилиндра рукояти и гидроцилин-
секции стрелы
дра второй секции стрелы.
: 36 мм
: 180 Н⋅м (18 кгс⋅м)
: 41 мм
: 210 Н⋅м (21 кгс⋅м)
9
ПРЕДОСТЕРЕЖЕНИЕ: Масса гидроцилин-
дра стрелы:
W1V1-04-01-004
Обратитесь к таблице значений массы, на
странице W4-1-1.
7
8
5. Поднимите и установите гидроцилиндр стрелы.
Обратитесь к теме «Установка гидроцилиндра
стрелы», на странице W4-2-16.
Гидроцилиндр стрелы
W105-04-02-040
W4-1-17
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

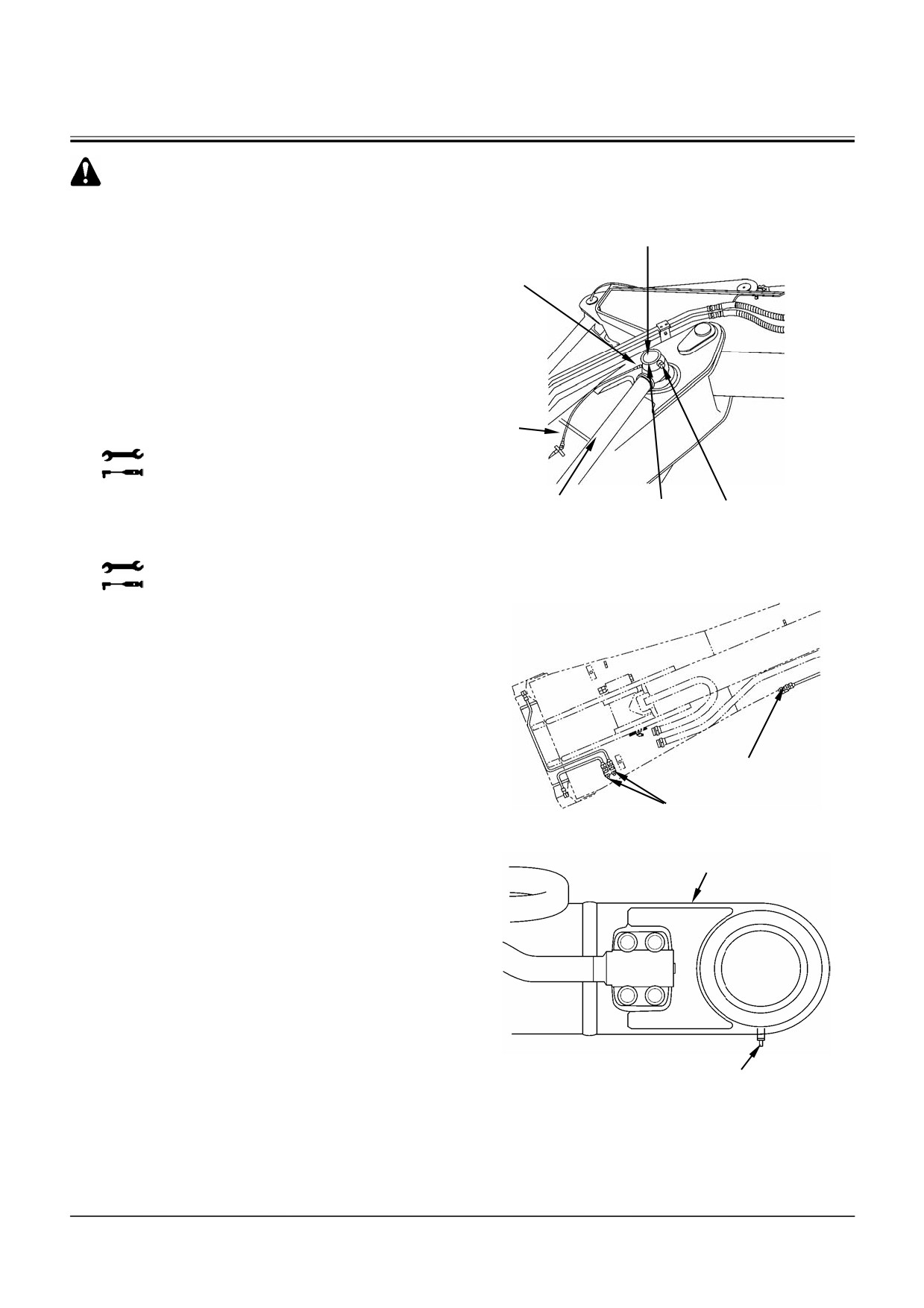

ПРЕДОСТЕРЕЖЕНИЕ: При работе молот-
ком могут отлетать металлические осколки.
Пользуйтесь соответствующими средст-
вами индивидуальной защиты, такими как
очки, жесткий шлем и т.д., чтобы не до-
1
Гидроцилиндр
пускать травм.
стрелы
6. Поднимите и удерживайте гидроцилиндр
стрелы. Установите упорные шайбы (5) (2 шт.).
Установите палец (1). Установите оба цилин-
дра стрелы.
7. Установите фиксатор (4), и установите болт (2)
и гайки (3). (2 шт.) (2 места, правая и левая
6
сторона).
: 30 мм
: 550 Н⋅м (55 кгс⋅м)
4, 5
2, 3
W1V1-04-01-003
Гидроцилиндр
8. Присоедините трубку подачи смазки
(6) к
стрелы
соединению штока гидроцилиндра стрелы.
(2 места, правая и левая сторона).
: 17 мм
: 30 Н⋅м (3,0 кгс⋅м)
9. Подайте смазку в соединения со стороны
штока гидроцилиндра стрелы (с правой и ле-
вой сторон), основания гидроцилиндра стрелы
и крепления стрелы.
На соединение штока
гидроцилиндра стрелы
На соединение в месте
W1V1-04-01-005
крепления стрелы
Гидроцилиндр стрелы
Основание гидроцилиндра стрелы
W1V1-04-01-011
W4-1-18
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

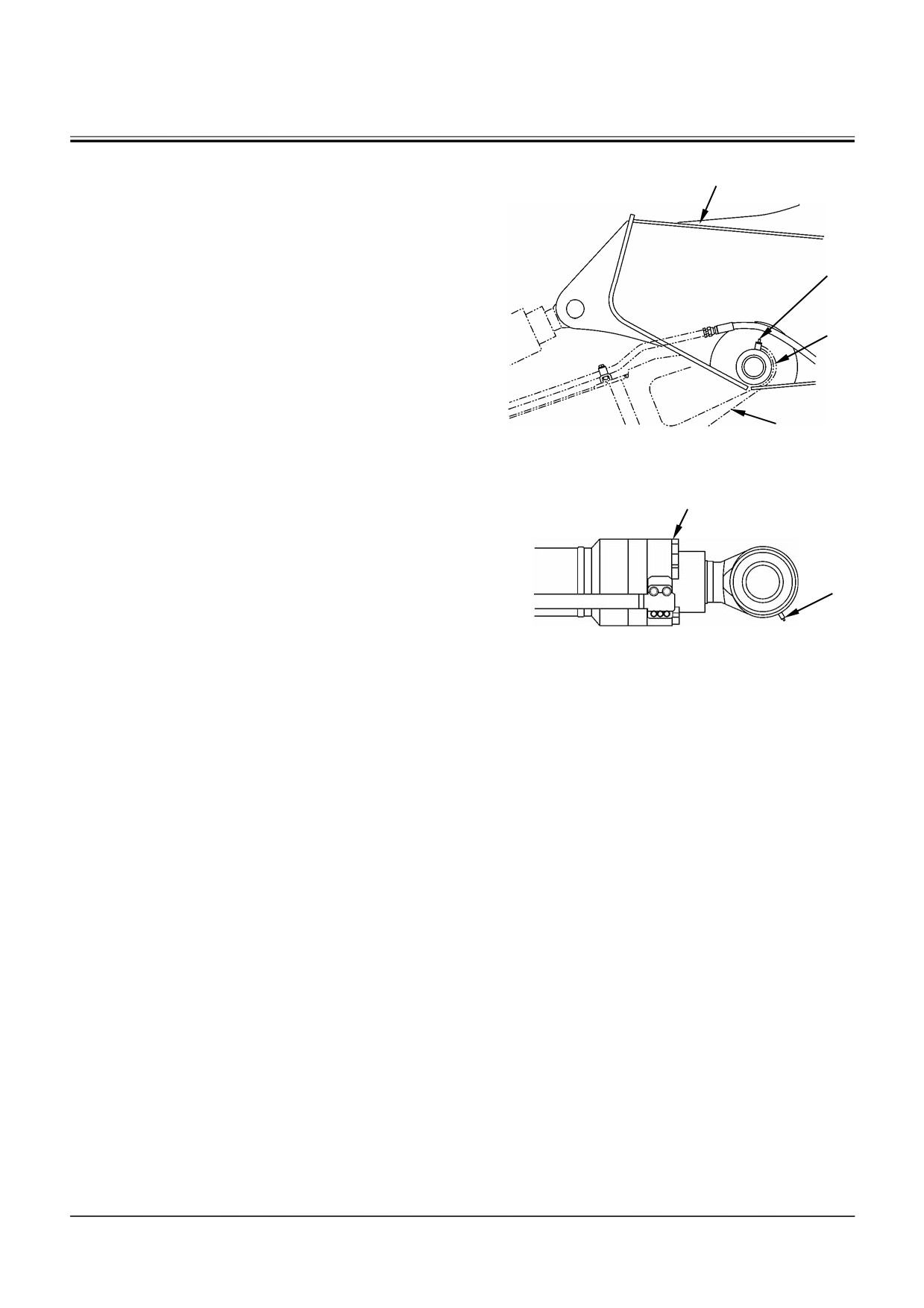

ВАЖНО: Если рукоять была отделена от стре-
Рукоять
лы, то при установке рукояти выпол-
ните следующие пункты.
10. Установите упорные шайбы (15) на левую и
правую стороны рукояти. Отрегулируйте зазор
слева и справа, который в сумме не должен
превышать 1,5 мм.
14
11. Прикрепите шток гидроцилиндра рукояти к ру-
кояти. Через смазочные масленки (14, 16) по-
15
дайте смазку в соединения рукояти с первой
секцией стрелы и штока гидроцилиндра руко-
яти.
ВАЖНО: При работе с втулками HN, на рабочем
Первая секция
стрелы
оборудовании, обратите внимание на
следующее.
W1V1-04-01-010
Меры предосторожности при установке втулок:
Гидроцилиндр рукояти
Если пользоваться молотком, втулка может быть
повреждена. Пользуйтесь прессом.
Меры предосторожности при усилении рукояти:
Нагрев от сварки при усилении рукояти может
привести к вытеканию смазки из втулки и к сниже-
16
нию эффективности смазки.
В случае вытекания смазки, замените втулку.
W1V1-04-01-009
При снятии и установке втулок пользуйтесь специ-
альным инструментом.
Специальный инструмент:
Класс ZX200-3: ST 1454
Класс ZX240-3, класс 270-3: ST 1477
W4-1-19

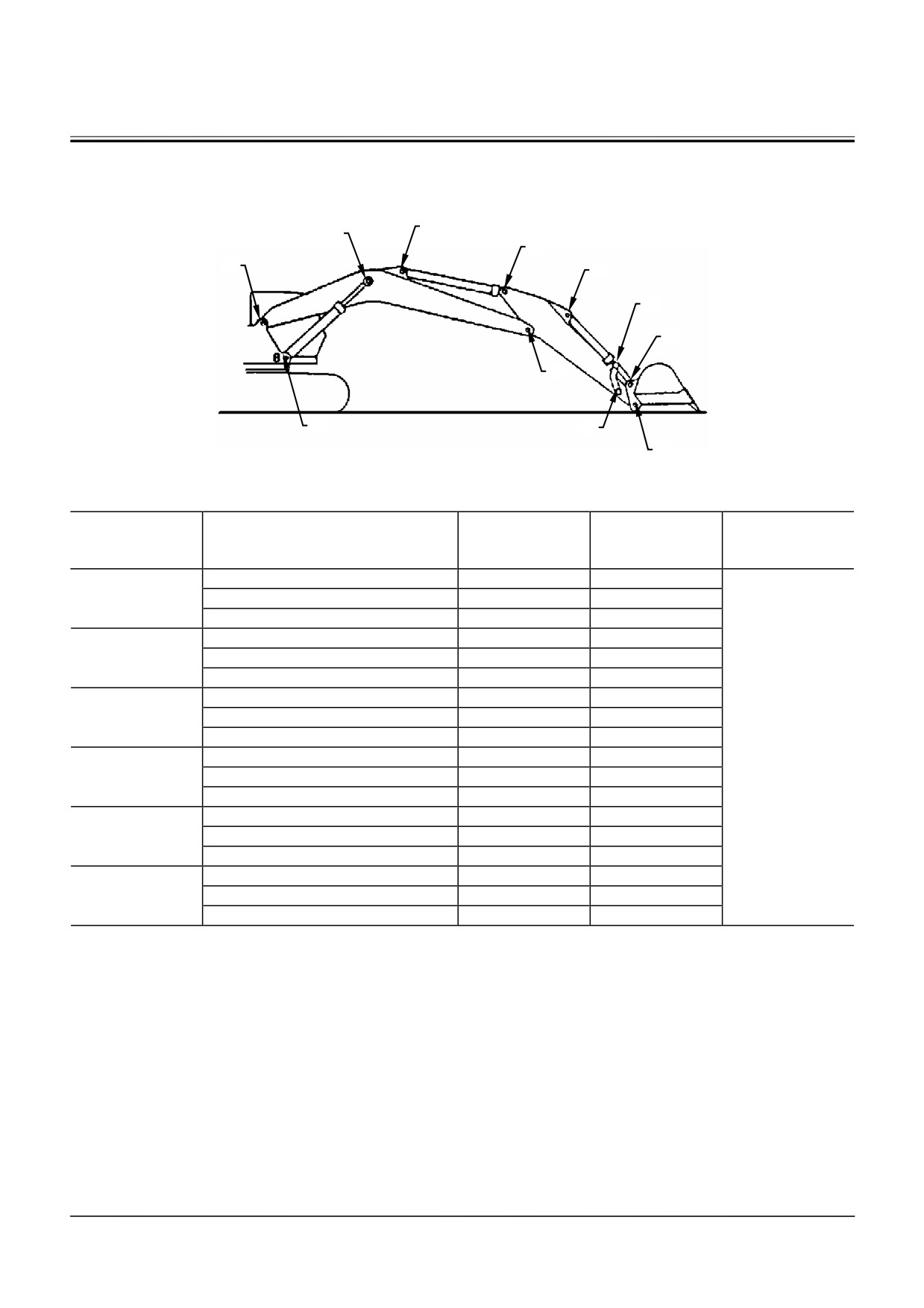

РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
РЕМОНТНЫЕ
НОРМАЛИ (МОНОБЛОЧ-
НАЯ СТРЕЛА)

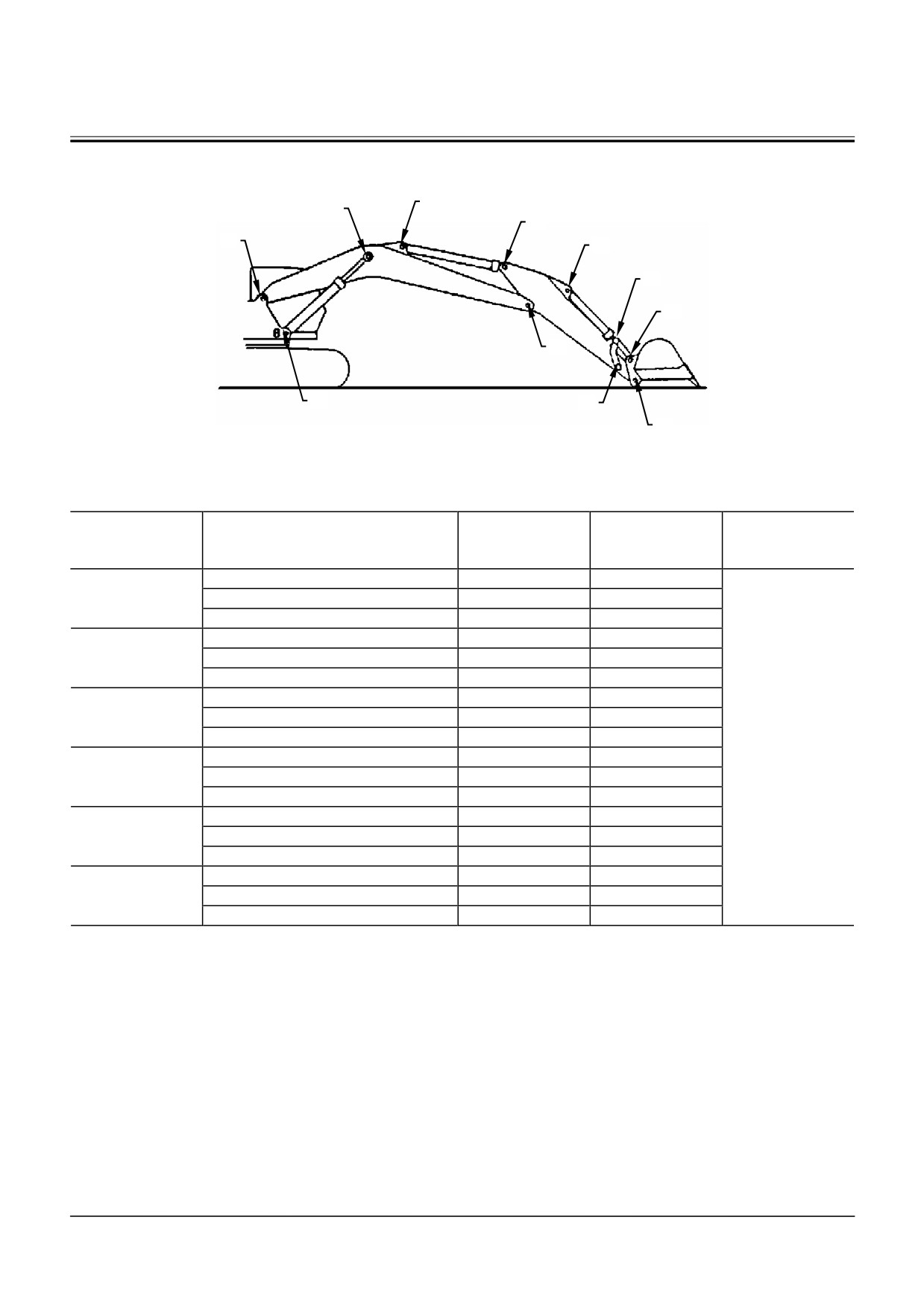

Палец и втулка
Класс ZX200-3
F
C
E
A
G
H
J
D
B
I
K
W1V1-04-01-012
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
90
89,0
A
Бобышка (основная рама)
90
91,5
Втулка (стрела)
90
91,5
Палец
80
79,0
B
Бобышка (основная рама)
80
81,5
Втулка (гидроцилиндр стрелы)
80
81,5
Палец
90
89,0
C
Втулка (гидроцилиндр стрелы)
90
91,5
Бобышка (стрела)
90
91,5
Замена
Палец
90
89,0
D
Бобышка (стрела)
90
91,5
Втулка (рукоять)
90
91,5
Палец
80
79,0
E
Бобышка (рукоять)
80
81,5
Втулка (гидроцилиндр рукояти)
80
81,5
Палец
80
79,0
F
Бобышка (стрела)
80
81,5
Втулка (гидроцилиндр рукояти)
80
81,5
W4-1-20
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
71
70,0
G
Бобышка (рукоять)
71
72,5
Втулка (гидроцилиндр ковша)
71
72,5
Палец
80
79,0
Бобышка (рычаг B)
80
79,0
H
Втулка (рычаг A)
80
81,5
Втулка (гидроцилиндр ковша)
80
81,5
Палец
71
70,0
Замена
I
Бобышка (рукоять)
71
72,5
Втулка (рукоять)
71
72,5
Палец
80
79,0
J
Бобышка (ковш)
80
79,0
Втулка (рычаг A)
80
81,5
Палец
80
79,0
K
Бобышка (ковш)
80
79,0
Втулка (рукоять)
80
81,5
ВАЖНО: При замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-21

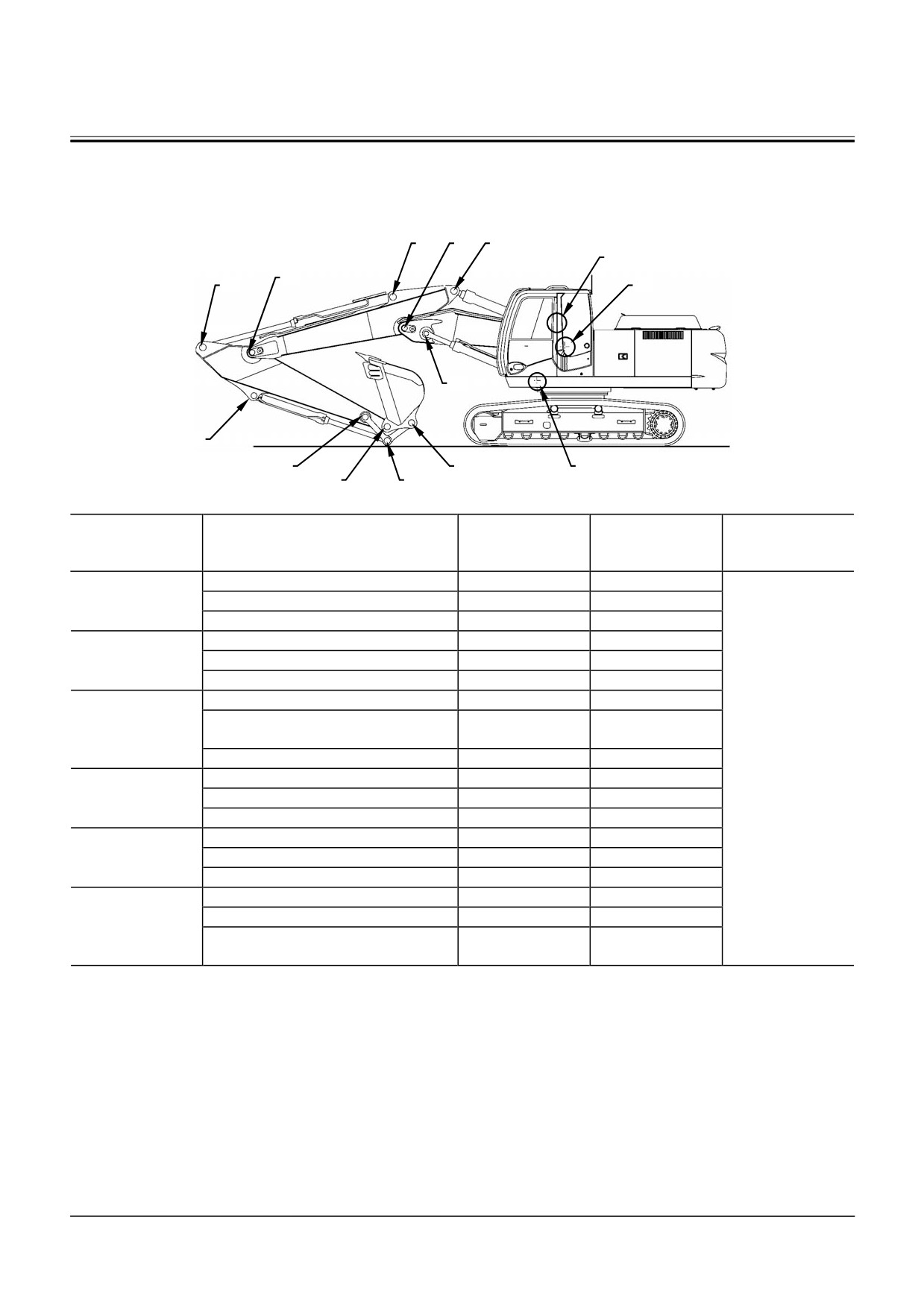

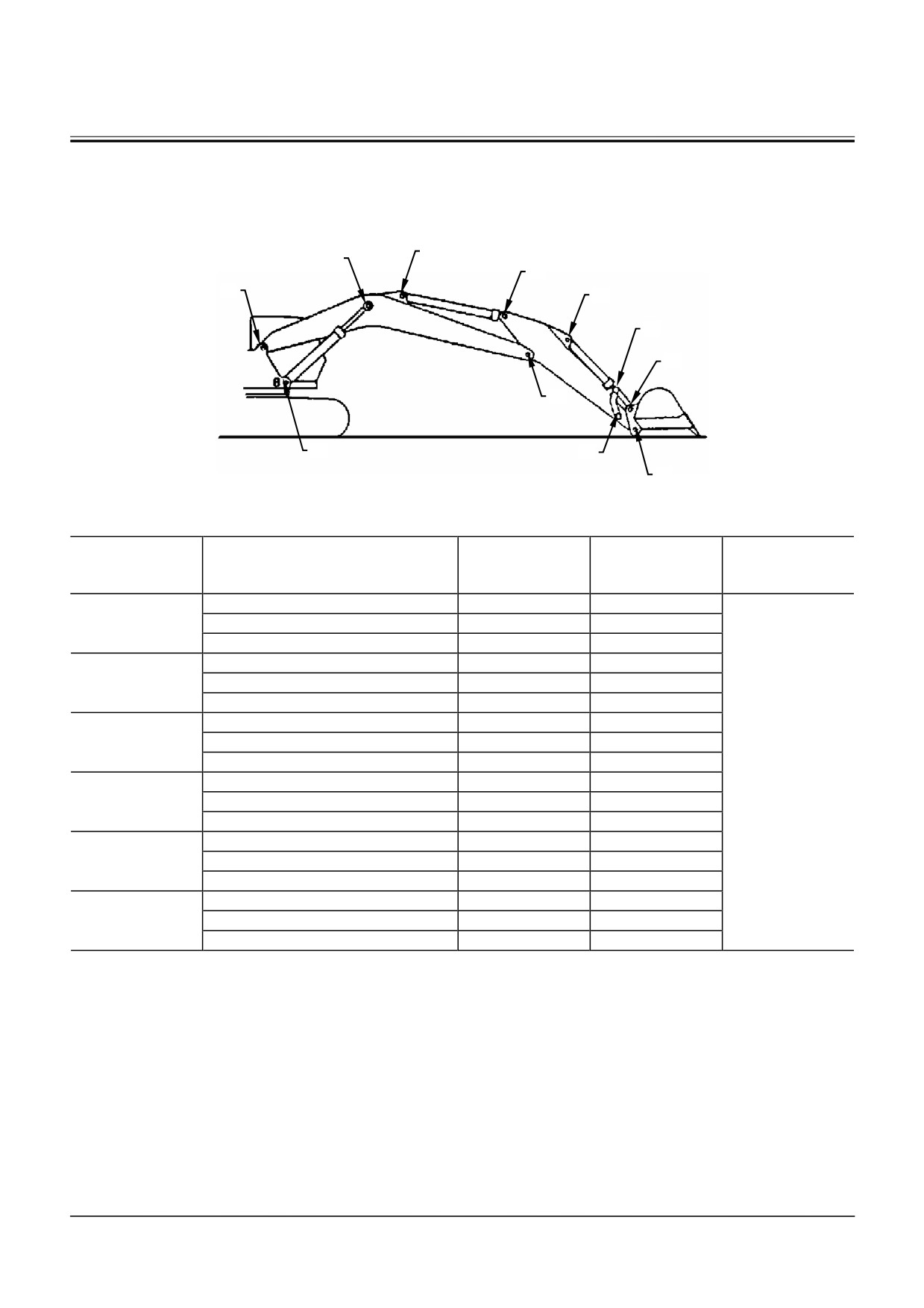

РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

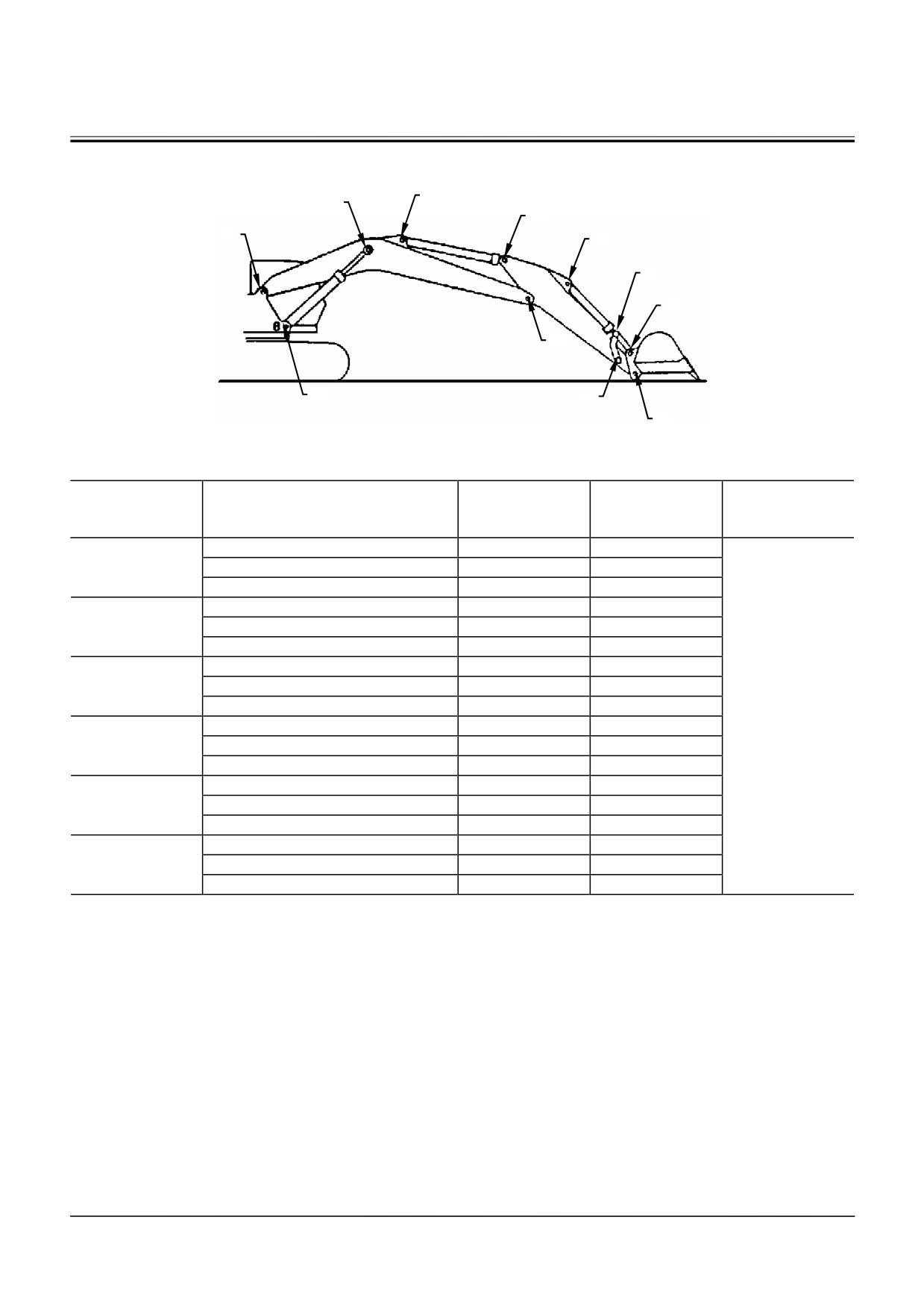

Палец и втулка
Класс ZX225US-3, класс 225USR-3
F
C
E
A
G
H
J
D
B
I
K
W1V1-04-01-012
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
90
89,0
A
Бобышка (основная рама)
90
91,5
Втулка (стрела)
90
91,5
Палец
80
79,0
B
Бобышка (основная рама)
80
81,5
Втулка (гидроцилиндр рукояти)
80
81,5
Палец
90
89,0
C
Втулка (гидроцилиндр стрелы)
90
91,5
Бобышка (стрела)
90
91,5
Замена
Палец
90
89,0
D
Бобышка (стрела)
90
91,5
Втулка (рукоять)
90
91,5
Палец
80
79,0
E
Бобышка (рукоять)
80
81,5
Втулка (гидроцилиндр рукояти)
80
81,5
Палец
80
79,0
F
Бобышка (стрела)
80
81,5
Втулка (гидроцилиндр рукояти)
80
81,5
W4-1-22
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
71
70,0
G
Бобышка (рукоять)
71
72,5
Втулка (гидроцилиндр ковша)
71
72,5
Палец
80
79,0
Бобышка (рычаг B)
80
79,0
H
Втулка (рычаг A)
80
81,5
Втулка (гидроцилиндр ковша)
80
81,5
Палец
71
70,0
Замена
I
Бобышка (рукоять)
71
72,5
Втулка (рукоять)
71
72,5
Палец
80
79,0
J
Бобышка (ковш)
80
79,0
Втулка (рычаг A)
80
81,5
Палец
80
79,0
K
Бобышка (ковш)
80
79,0
Втулка (рукоять)
80
81,5
ВАЖНО: При замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-23
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Палец и втулка
Класс ZX240-3
F
C
E
A
G
H
J
D
B
I
K
W1V1-04-01-012
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
100
99,0
A
Бобышка (основная рама)
100
101,5
Втулка (стрела)
100
101,5
Палец
90
89,0
B
Бобышка (основная рама)
90
91,5
Втулка (гидроцилиндр стрелы)
90
91,5
Палец
90
89,0
C
Втулка (гидроцилиндр стрелы)
90
91,5
Бобышка (стрела)
90
91,5
Замена
Палец
100
99,0
D
Бобышка (стрела)
100
101,5
Втулка (рукоять)
100
101,5
Палец
90
89,0
E
Бобышка (рукоять)
90
91,5
Втулка (гидроцилиндр рукояти)
90
91,5
Палец
90
89,0
F
Бобышка (стрела)
90
91,5
Втулка (гидроцилиндр рукояти)
90
91,5
W4-1-24
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
80
79,0
G
Бобышка (рукоять)
80
81,5
Втулка (гидроцилиндр ковша)
80
81,5
Палец
90
89,0
Бобышка (рычаг B)
90
91,5
H
Втулка (рычаг A)
90
91,5
Втулка (гидроцилиндр ковша)
90
91,5
Палец
80
79,0
Замена
I
Бобышка (рукоять)
80
81,5
Втулка (рукоять)
80
81,5
Палец
90
89,0
J
Бобышка (ковш)
90
91,5
Втулка (рычаг A)
90
91,5
Палец
90
89,0
K
Бобышка (ковш)
90
91,5
Втулка (рукоять)
90
91,5
ВАЖНО: При замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-25
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Палец и втулка
Класс ZX270-3
F
C
E
A
G
H
J
D
B
I
K
W1V1-04-01-012
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
100
99,0
A
Бобышка (основная рама)
100
101,5
Втулка (стрела)
100
101,5
Палец
100
99,0
B
Бобышка (основная рама)
100
101,5
Втулка (гидроцилиндр стрелы)
100
101,5
Палец
100
99,0
C
Втулка (гидроцилиндр стрелы)
100
101,5
Бобышка (стрела)
100
101,5
Замена
Палец
100
99,0
D
Бобышка (стрела)
100
101,5
Bтулка (рукоять)
100
101,5
Палец
80
79,0
E
Бобышка (рукоять)
100
101,5
Втулка (гидроцилиндр рукояти)
100
101,5
Палец
100
99,0
F
Бобышка (стрела)
100
101,5
Втулка (гидроцилиндр рукояти)
100
101,5
W4-1-26
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
80
79,0
G
Бобышка (рукоять)
80
81,5
Втулка (гидроцилиндр ковша)
80
81,5
Палец
90
89,0
Бобышка (рычаг B)
90
91,5
H
Bтулка (рычаг A)
90
91,5
Втулка (гидроцилиндр ковша)
90
91,5
Палец
80
79,0
Замена
I
Бобышка (рукоять)
80
81,5
Bтулка (рукоять)
80
81,5
Палец
90
89,0
J
Бобышка (ковш)
90
91,5
Bтулка (рычаг A)
90
91,5
Палец
90
89,0
K
Бобышка (ковш)
90
91,5
Bтулка (рукоять)
90
91,5
ВАЖНО: При замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-27
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

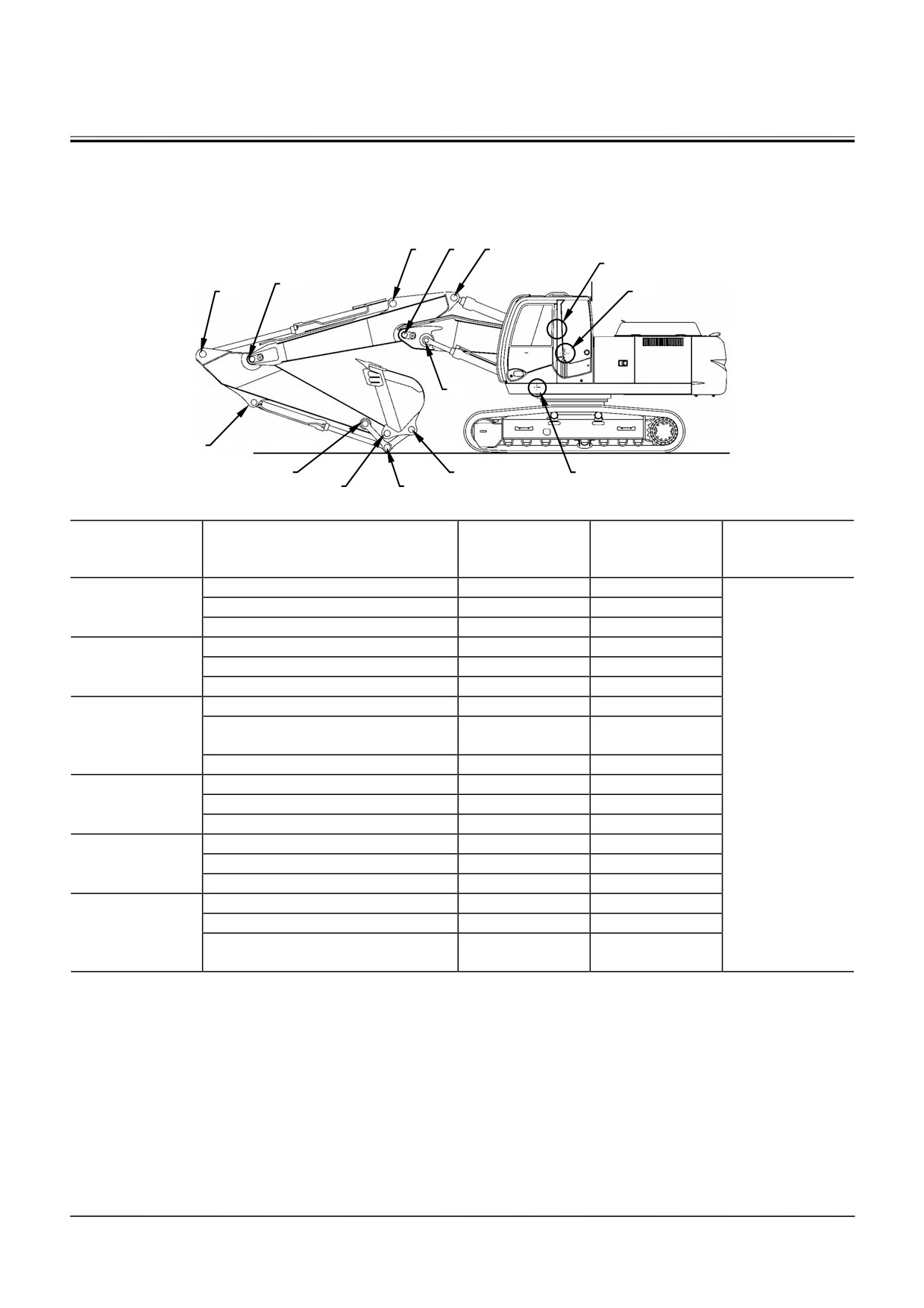

РЕМОНТНЫЕ НОРМАЛИ (2-СЕКЦИОННАЯ СТРЕЛА)
Палец и втулка
Класс ZX200-3
H E F
C
G
I
A
D
J
L
M
B
W1V1-04-01-006
N
K
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
90
89,0
A
Бобышка (основная рама)
90
91,5
Втулка (первая секция стрелы)
90
91,5
Палец
80
79,0
B
Бобышка (основная рама)
80
79,0
Втулка (гидроцилиндр стрелы)
80
81,5
Палец
90
89,0
Втулка
(гидроцилиндр второй
C
90
91,5
секции стрелы)
Бобышка (первая секция стрелы)
90
91,5
Замена
Палец
90
89,0
D
Втулка (гидроцилиндр стрелы)
90
91,5
Бобышка (первая секция стрелы)
90
92,0
Палец
100
99,0
E
Бобышка (первая секция стрелы)
100
101,5
Втулка (вторая секция стрелы)
100
101,5
Палец
90
89,0
Бобышка (вторая секция стрелы)
90
91,5
F
Втулка
(гидроцилиндр второй
90
91,5
секции стрелы)
W4-1-28
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
90
89,0
G
Бобышка (вторая секция стрелы)
90
91,5
Втулка (рукоять)
90
91,5
Палец
80
79,0
H
Втулка (гидроцилиндр рукояти)
80
81,5
Бобышка (вторая секция стрелы)
80
81,5
Палец
80
79,0
I
Втулка (гидроцилиндр рукояти)
80
81,5
Бобышка (рукоять)
80
81,5
Палец
71
70,0
J
Втулка (гидроцилиндр рукояти)
71
72,5
Бобышка (рукоять)
71
72,5
Замена
Палец
80
79,0
K
Бобышка (рычаг B)
80
81,5
Втулка (рычаг A)
80
81,5
Палец
71
70,0
L
Бобышка (рычаг B)
71
72,5
Втулка (рукоять)
71
72,5
Палец
80
79,0
M
Бобышка (ковш)
80
81,5
Втулка (рычаг A)
80
81,5
Палец
80
79,0
N
Бобышка (ковш)
80
81,5
Втулка (рукоять)
80
81,5
ВАЖНО: При
замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-29
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Класс ZX240-3
H E F
C
G
I
A
D
J
L
M
B
W1V1-04-01-006
N
K
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
100
99,0
A
Бобышка (основная рама)
100
101,5
Втулка (первая секция стрелы)
100
101,5
Палец
90
89,0
B
Бобышка (основная рама)
90
91,5
Втулка (гидроцилиндр стрелы)
90
91,5
Палец
90
89,0
Втулка
(гидроцилиндр второй
C
90
91,5
секции стрелы)
Бобышка (первая секция стрелы)
90
91,5
Замена
Палец
100
99,0
D
Втулка (гидроцилиндр стрелы)
100
101,5
Бобышка (первая секция стрелы)
90
92,0
Палец
100
99,0
E
Бобышка (первая секция стрелы)
100
101,5
Втулка (вторая секция стрелы)
100
101,5
Палец
90
89,0
Бобышка (вторая секция стрелы)
90
91,5
F
Втулка
(гидроцилиндр второй
90
91,5
секции стрелы)
W4-1-30
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
100
99,0
G
Бобышка (вторая секция стрелы)
90
91,5
Втулка
100
101,5
Палец
90
89,0
H
Втулка (гидроцилиндр рукояти)
90
91,5
Бобышка (вторая секция стрелы)
90
91,5
Палец
90
89,0
I
Втулка (гидроцилиндр рукояти)
90
91,5
Бобышка (рукоять)
90
91,5
Палец
80
79,0
J
Втулка (гидроцилиндр ковша)
80
81,5
Бобышка (рукоять)
80
81,5
Замена
Палец
90
89,0
K
Бобышка (рычаг B)
90
91,5
Втулка (рычаг A)
90
91,5
Палец
80
79,0
L
Бобышка (рычаг B)
80
81,5
Втулка (рукоять)
80
81,5
Палец
90
89,0
M
Бобышка (ковш)
90
91,5
Втулка (рычаг A)
90
91,5
Палец
90
89,0
N
Бобышка (ковш)
90
91,5
Втулка (рукоять)
90
91,5
ВАЖНО: При
замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-31
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Класс ZX270-3
H E F
C
G
I
A
D
J
L
M
B
W1V1-04-01-006
N
K
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
100
99,0
A
Бобышка (основная рама)
100
101,5
Втулка (первая секция стрелы)
100
101,5
Палец
100
99,0
B
Бобышка (основная рама)
100
101,5
Втулка (гидроцилиндр стрелы)
100
101,5
Палец
90
89,0
Втулка
(гидроцилиндр второй
C
90
91,5
секции стрелы)
Бобышка (первая секция стрелы)
90
91,5
Замена
Палец
100
99,0
D
Втулка (гидроцилиндр стрелы)
100
101,5
Бобышка (первая секция стрелы)
100
101,5
Палец
100
99,0
E
Бобышка (первая секция стрелы)
100
101,5
Втулка (вторая секция стрелы)
100
101,5
Палец
90
89,0
Бобышка (вторая секция стрелы)
90
91,5
F
Втулка
(гидроцилиндр второй
90
91,5
секции стрелы)
W4-1-32
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование
Единица измерения: мм
Предельно до-
Стандартное
Способ восста-
Наименование детали
пустимое зна-
значение
новления
чение
Палец
100
99,0
G
Бобышка (вторая секция стрелы)
100
101,5
Втулка
100
101,5
Палец
100
99,0
H
Втулка (гидроцилиндр рукояти)
100
101,5
Бобышка (вторая секция стрелы)
100
101,5
Палец
80
79,0
I
Втулка (гидроцилиндр рукояти)
80
81,5
Бобышка (рукоять)
80
81,5
Палец
80
79,0
J
Втулка (гидроцилиндр ковша)
80
81,5
Бобышка (рукоять)
80
81,5
Замена
Палец
90
89,0
K
Бобышка (рычаг B)
90
91,5
Втулка (рычаг A)
90
91,5
Палец
80
79,0
L
Бобышка (рычаг B)
80
81,5
Втулка (рукоять)
80
81,5
Палец
90
89,0
M
Бобышка (ковш)
90
91,5
Втулка (рычаг A)
90
91,5
Палец
90
89,0
N
Бобышка (ковш)
90
91,5
Втулка (рукоять)
90
91,5
ВАЖНО: При
замене втулок HN соединений
рабочего оборудования, пользуйтесь
прессом.
W4-1-33
РАБОЧЕЕ ОБОРУДОВАНИЕ / Рабочее оборудование

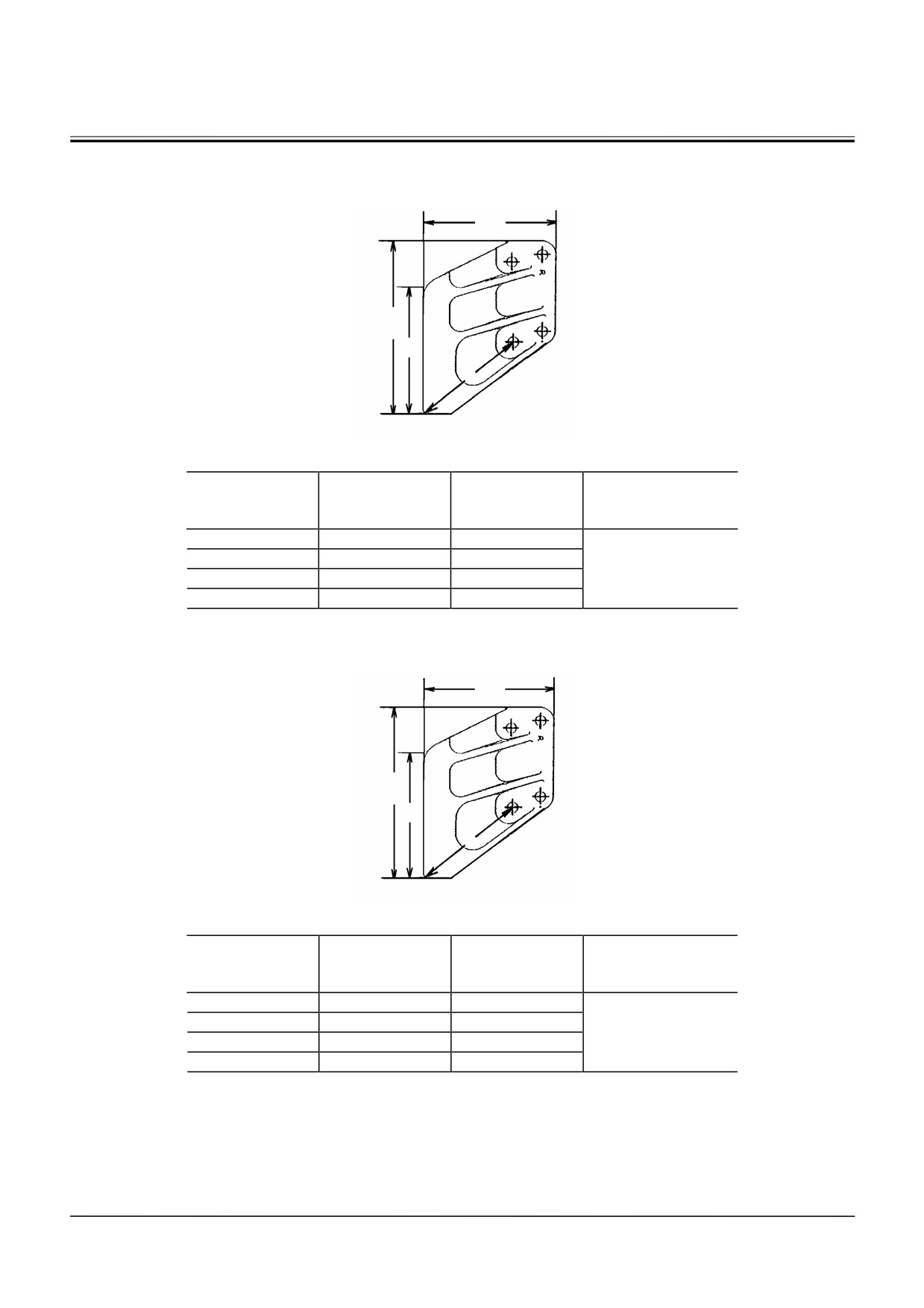

Боковая режущая кромка
Класс ZX200-3, класс 225US-3, класс 225USR-3
B
C
D
A
W155-04-01-002
Единица измерения: мм
Предельно до-
Стандартное
Способ восстанов-
пустимое зна-
значение
ления
чение
A
278
181
B
295
-
Замена
C
433
-
D
135
-
Класс ZX240-3, класс 270-3
B
C
D
A
W155-04-01-002
Единица измерения: мм
Предельно до-
Стандартное
Способ восстанов-
пустимое зна-
значение
ления
чение
A
290
180
B
300
-
Замена
C
400
-
D
300
W4-1-34
содержание .. 76 77 78 79 ..
