Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

12. Закройте боковую крышку. Закрепите боковую

Передняя крышка

крышку болтом

(78). Закройте переднюю

крышку.

: 17 мм

: 50 Н·м (5,0 кгс·м)

W1V1-02-05-075

Боковая крышка

W1V1-02-05-076

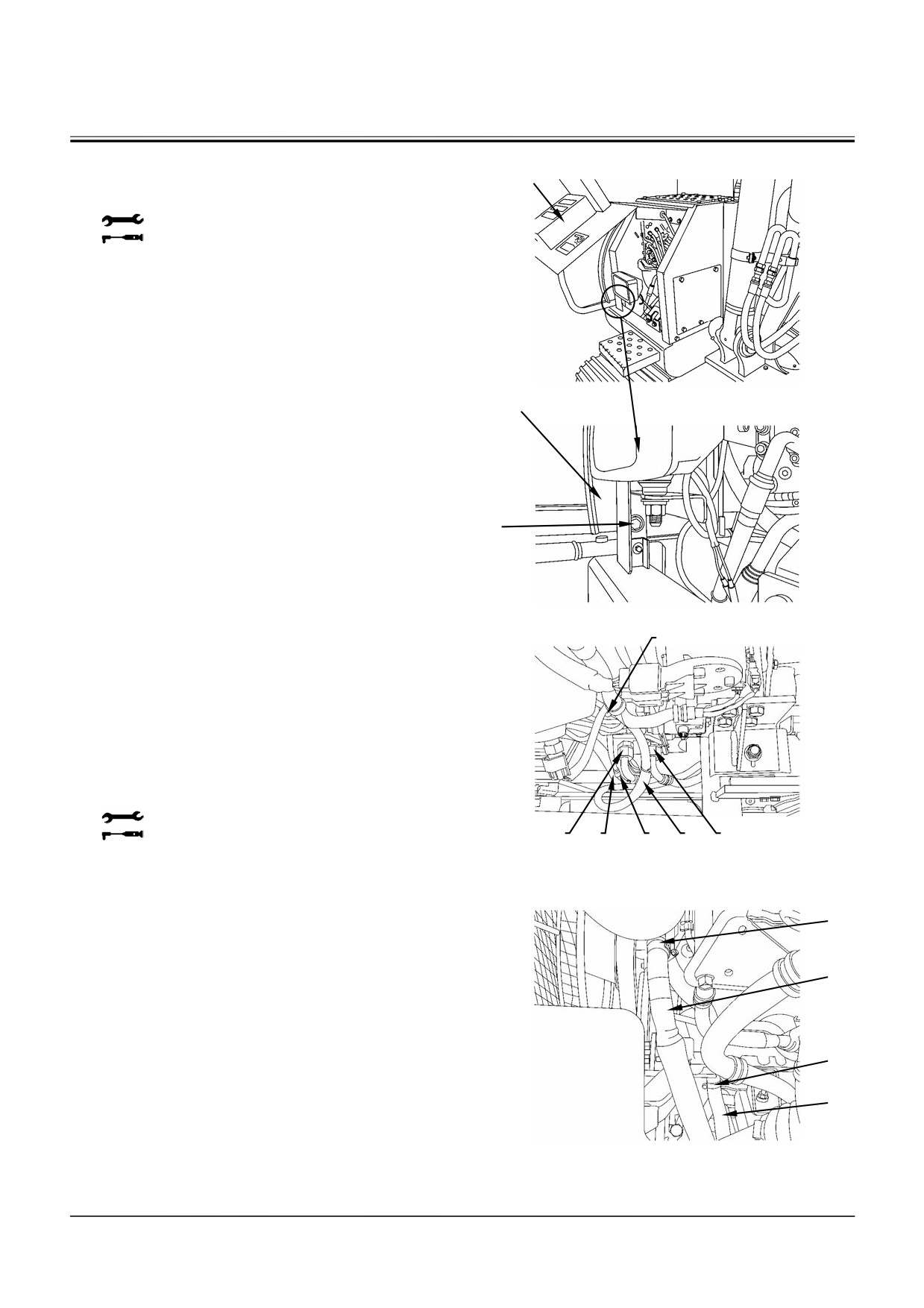

13. Установите шланги (62, 63) на топливный тру-

бопровод двигателя со стороны установки

противовеса. Закрепите шланги (62, 63) хому-

тами (60, 64).

14. Установите шланги (61) (2 шт.) на трубопро-

воды (2 шт.) для фильтра очистки масла со

стороны установки противовеса.

: 36 мм

W1V1-02-11-049

: 205 Н·м (21 кгс·м)

15. Установите шланги (57, 59) на трубопровод

обогревателя в двигателе со стороны уста-

новки противовеса. Закрепите шланги (57, 59)

хомутами (56, 58).

W1V1-02-11-048

W2-11-41

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

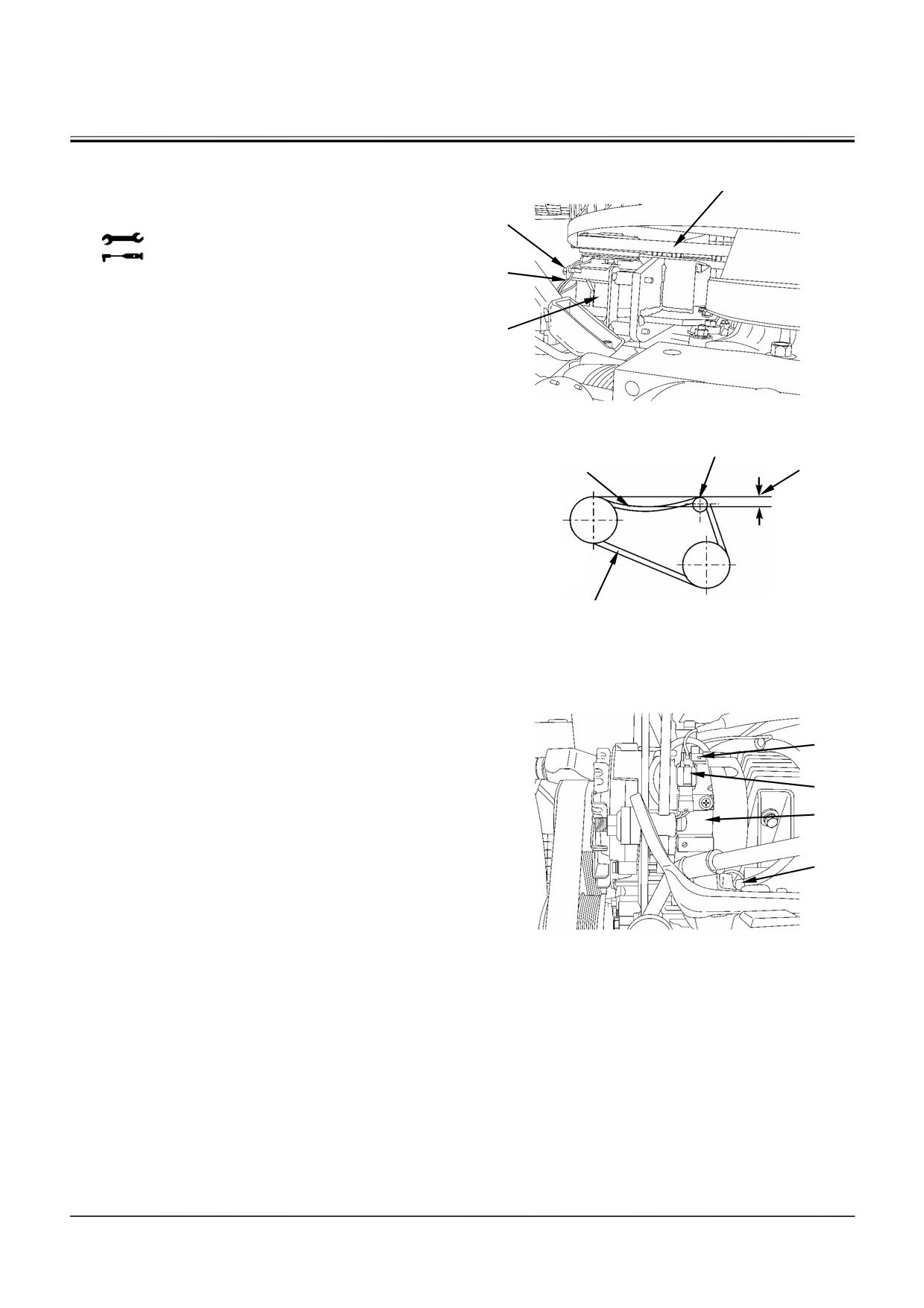

16. Установите компрессор (54) на двигатель со

стороны установки противовеса и зафикси-

Ремень

руйте болтами (55) (4 шт.). Установите разъем

на провод (А).

: 13 мм

: 30 Н·м (3,0 кгс·м)

W1V1-02-11-047

Шкив холо-

Надавите здесь с стого хода

17. Отрегулируйте ремень компрессора со сто-

усилием около

Провисание от

роны установки противовеса или со стороны

98 Н (10,0 кгс)

6 до 10 мм

крепления крышки (4) под радиатором, ис-

пользуя регулировочный винт шкива холостого

хода.

Шкив ко-

ленчатого

вала

Ремень

Шкив компрессора

W1J1-02-14-018

48, 49

18. Присоедините провода (49, 53) к клемме ге-

нератора

(51), пользуясь гайками

(48,

52).

Установите разъем (50).

52, 53

W1V1-02-11-046

W2-11-42

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

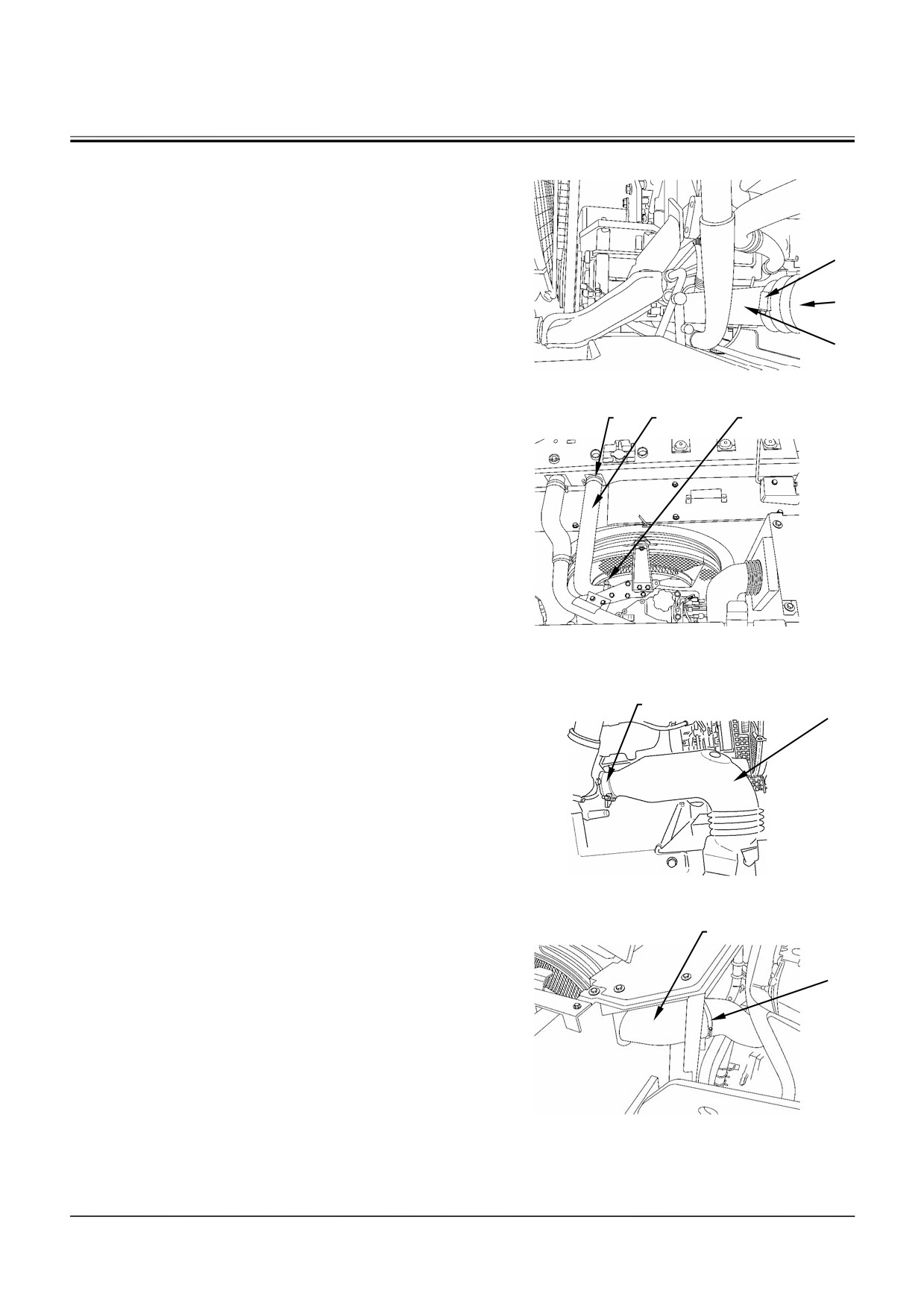

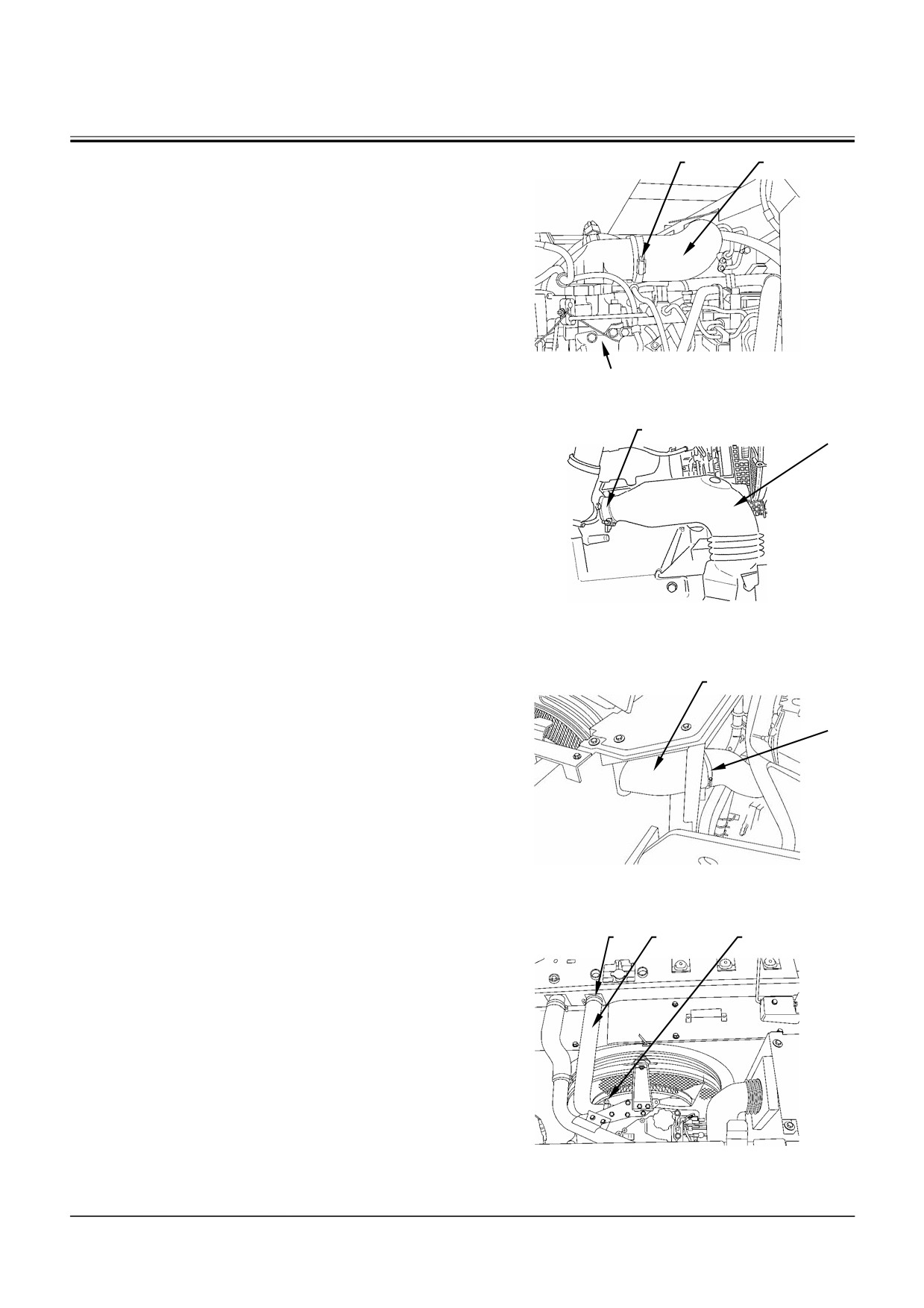

19. Установите шланг (46) на трубопровод (47) в

двигателе. Закрепите шланг (46) хомутом (45).

W1V1-02-11-045

20. Установите шланг

(44) на трубопроводы в

двигателе и радиаторе. Закрепите шланг (44)

хомутами (43) (2 шт.).

W1V1-02-11-044

21. Установите шланг (41) на трубопроводы тур-

бонагнетателя и воздухоочистителя. Закрепи-

те шланг (41) хомутами (40, 42).

W1V1-02-11-013

W1V1-02-11-043

W2-11-43

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

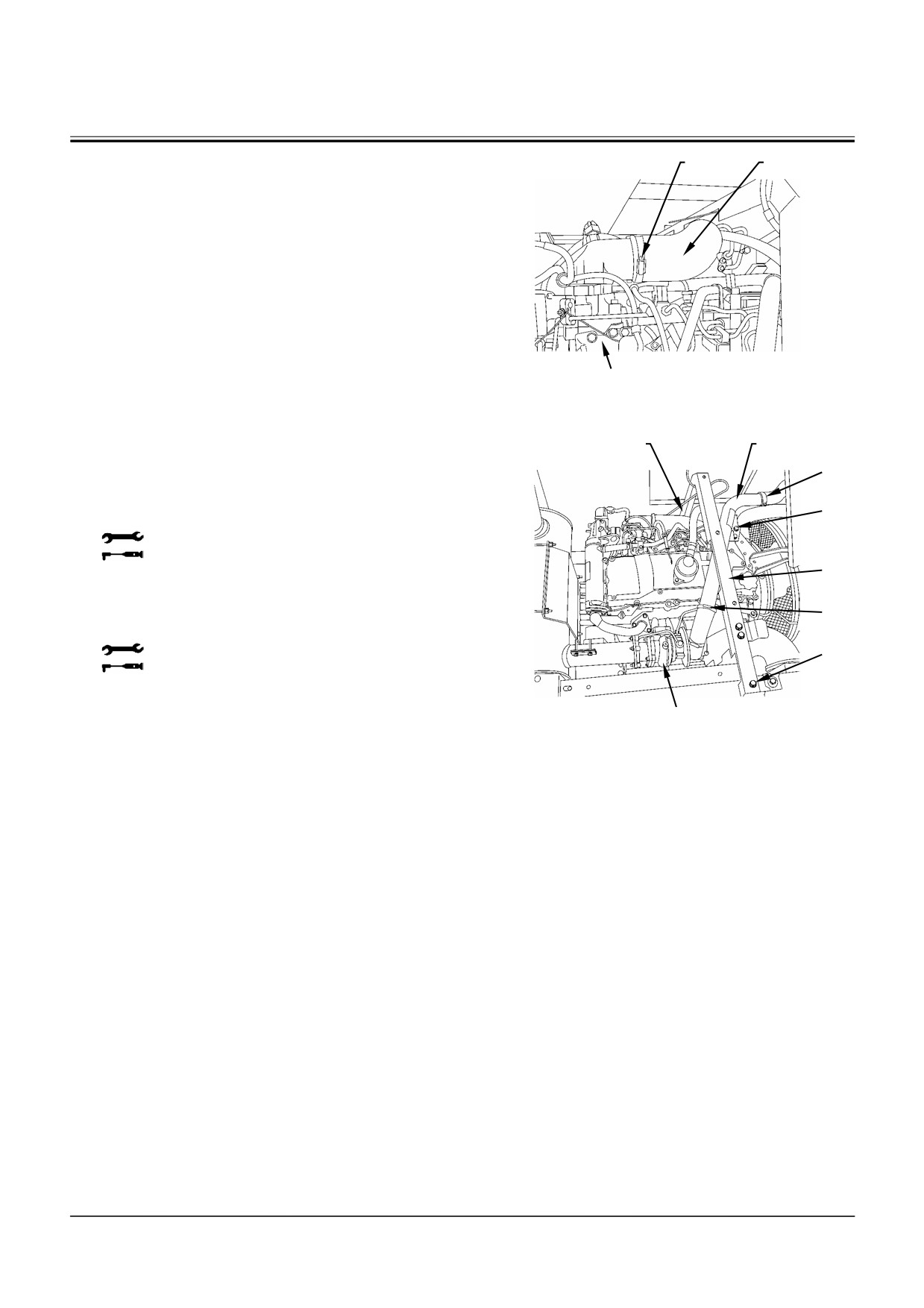

22. Установите шланг (39) на трубопровод двига-

теля. Закрепите шланг (39) хомутом (38).

W1V1-02-11-042

Двигатель

23. Соедините трубопровод

(32) со шлангами

37B

промежуточного охладителя и турбонагнета-

теля. Закрепите шланг (32) хомутами (33, 36).

Установите трубопровод

(32) на двигатель,

пользуясь болтами (34) (2 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

24. Установите оба конца кронштейна (35) на ос-

новную раму, пользуясь болтами (37А) и (37В)

(2 шт.).

: 17 мм

37A

: 50 Н·м (5 кгс·м)

W1V1-02-11-041

Турбонагнетатель

W2-11-44

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

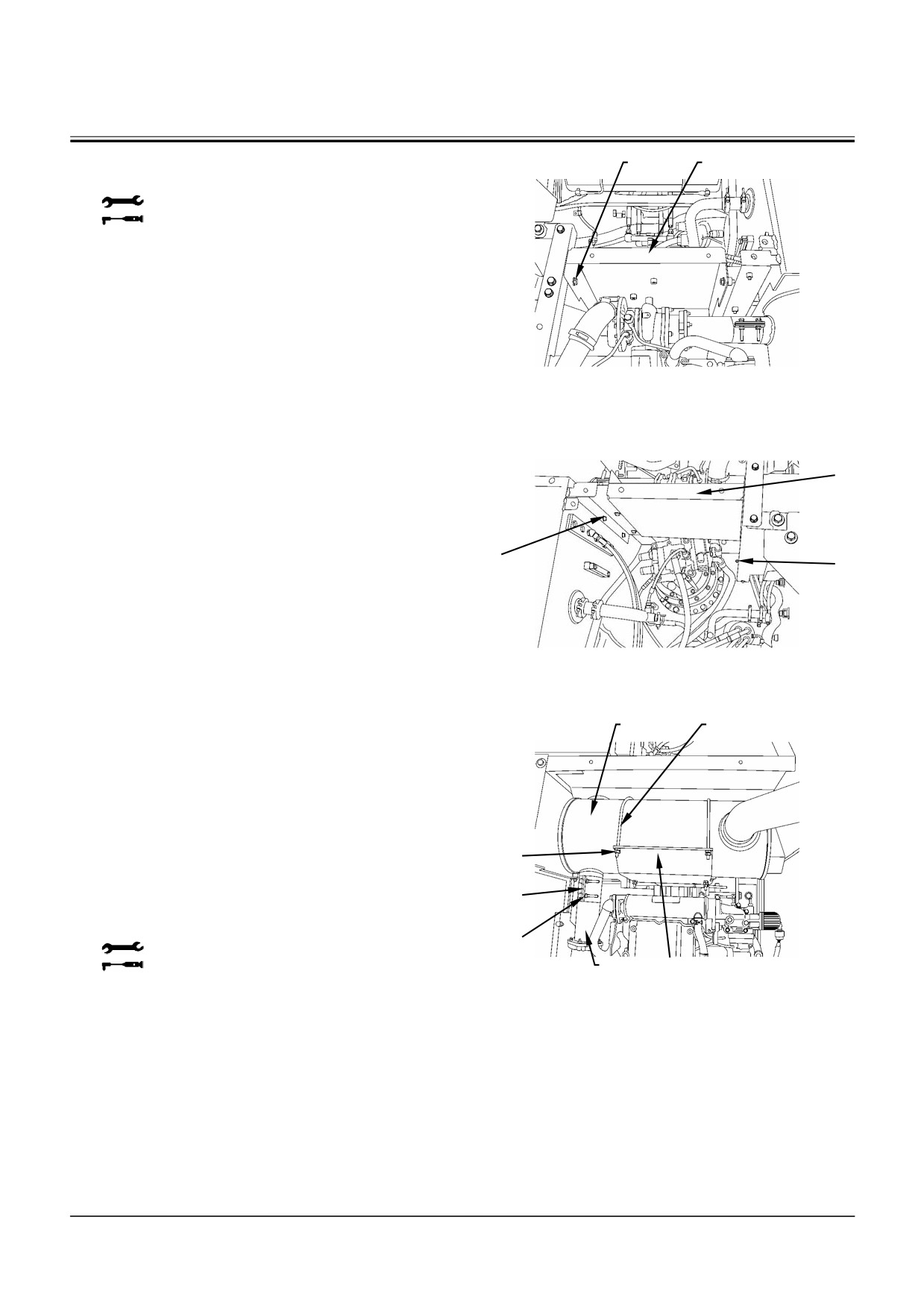

25. Установите крышку (29) на основную раму с

помощью болтов (28), (30) (2 шт.) и (31) (3 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-054

W1V1-02-11-055

26. Прикрепите нейлоновый строп к глушителю

(22) и удерживайте глушитель (22) над крон-

штейном. Временно закрепите глушитель (22)

на кронштейне для глушителя U-образными

болтами (23) (2 шт.) и гайками (27) (4 шт.). Пе-

реместите хомут (26) на участок соединения

трубопровода глушителя

(22) и выпускной

трубы (24). Закрепите хомут (26) болтами (25)

шт.).

Закрепите

глушитель

(22)

U-образными болтами (23) (2 шт.) и гайками

(27) (8 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

Кронштейн для

W1V1-02-04-022

глушителя

W2-11-45

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

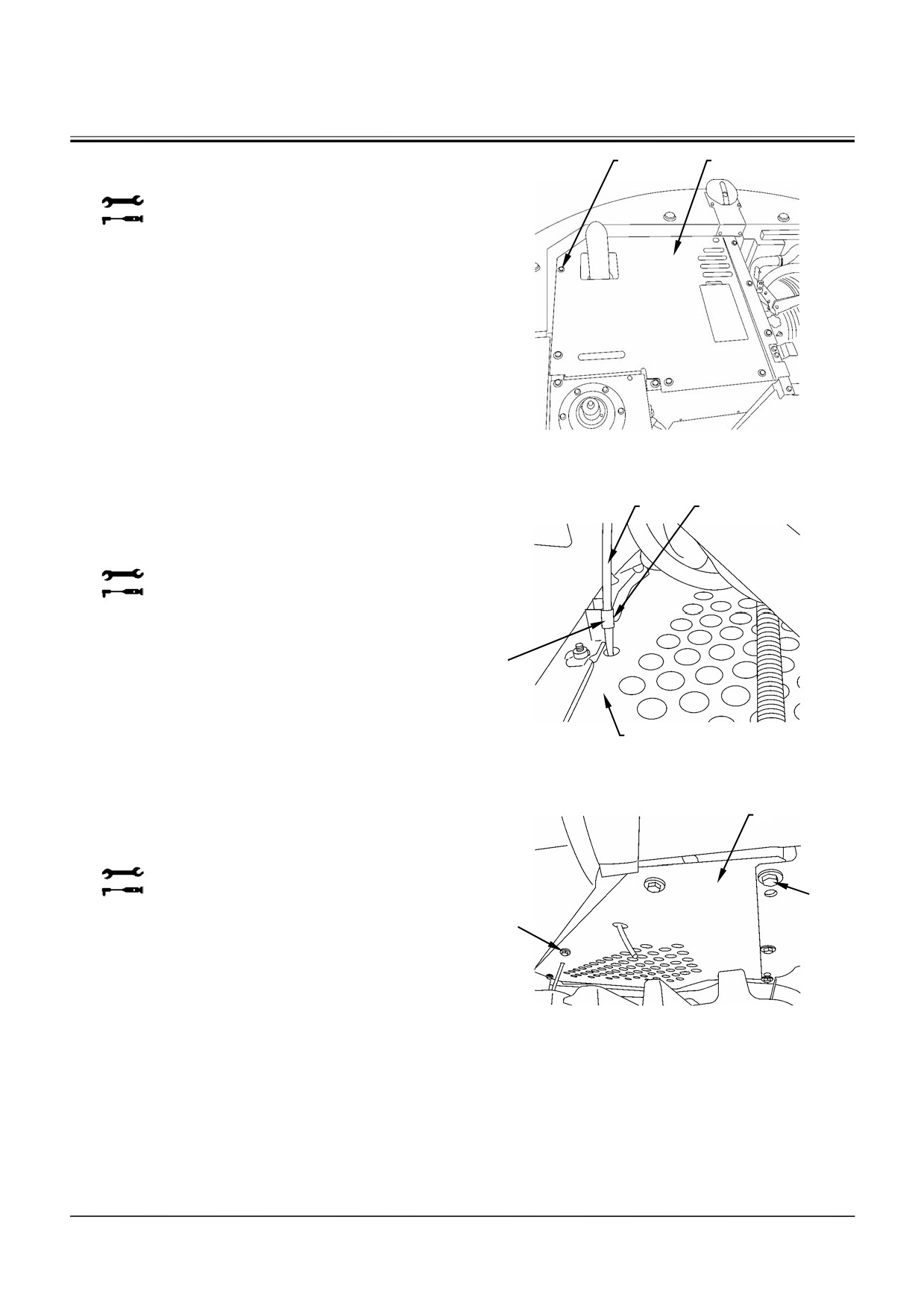

27. Установите крышку

(21) на основную раму,

пользуясь болтами (20) (7 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-04-028

28. Вставьте шланг (17) в хомут (19) со стороны

крепления крышки под насосом. Закрепите

хомут (19) болтом (18).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-04-021

29. Установите крышку (15) на основную раму (2)

под насосом, пользуясь болтами (16А, 16В)

(по 3 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

16A

16B

W1V1-02-11-029

W2-11-46

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

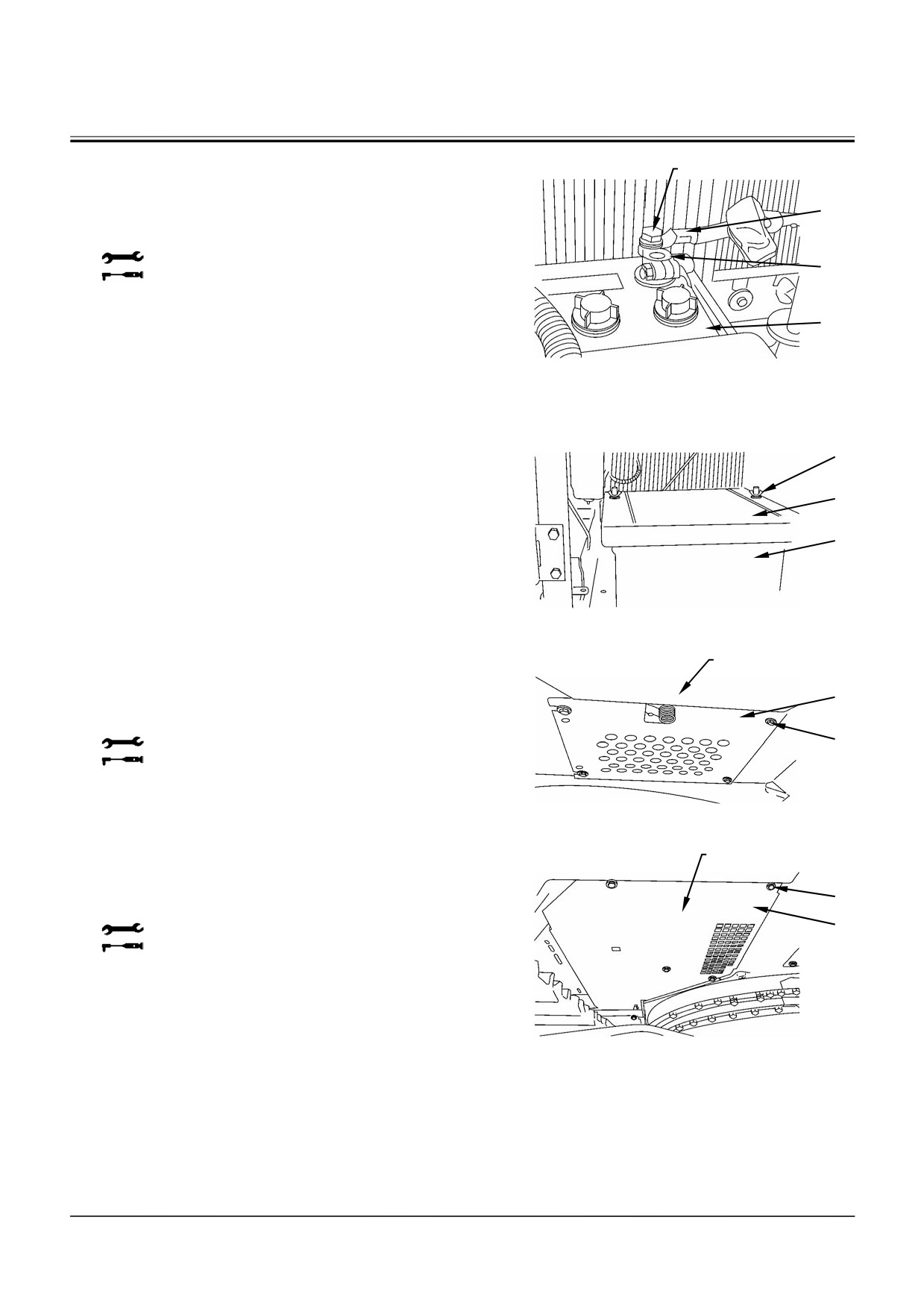

30. Откройте и заблокируйте дверцу отделения

для воздухоочистителя. Установите провод

массы (13) в батарее (11), пользуясь болтом

(12). Установите крышки (10) (2 шт.) с помо-

щью барашковых гаек (9) (2 шт.).

: 17 мм

: 20 Н·м (2 кгс·м)

W1V1-02-11-038

W1V1-02-11-037

31. Установите крышку (7) на основную раму (2)

под двигателем, пользуясь болтами (8) (4 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-053

32. Установите крышку (4) на основную раму (2)

под радиатором, пользуясь болтами (3) (4 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-035

W2-11-47

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

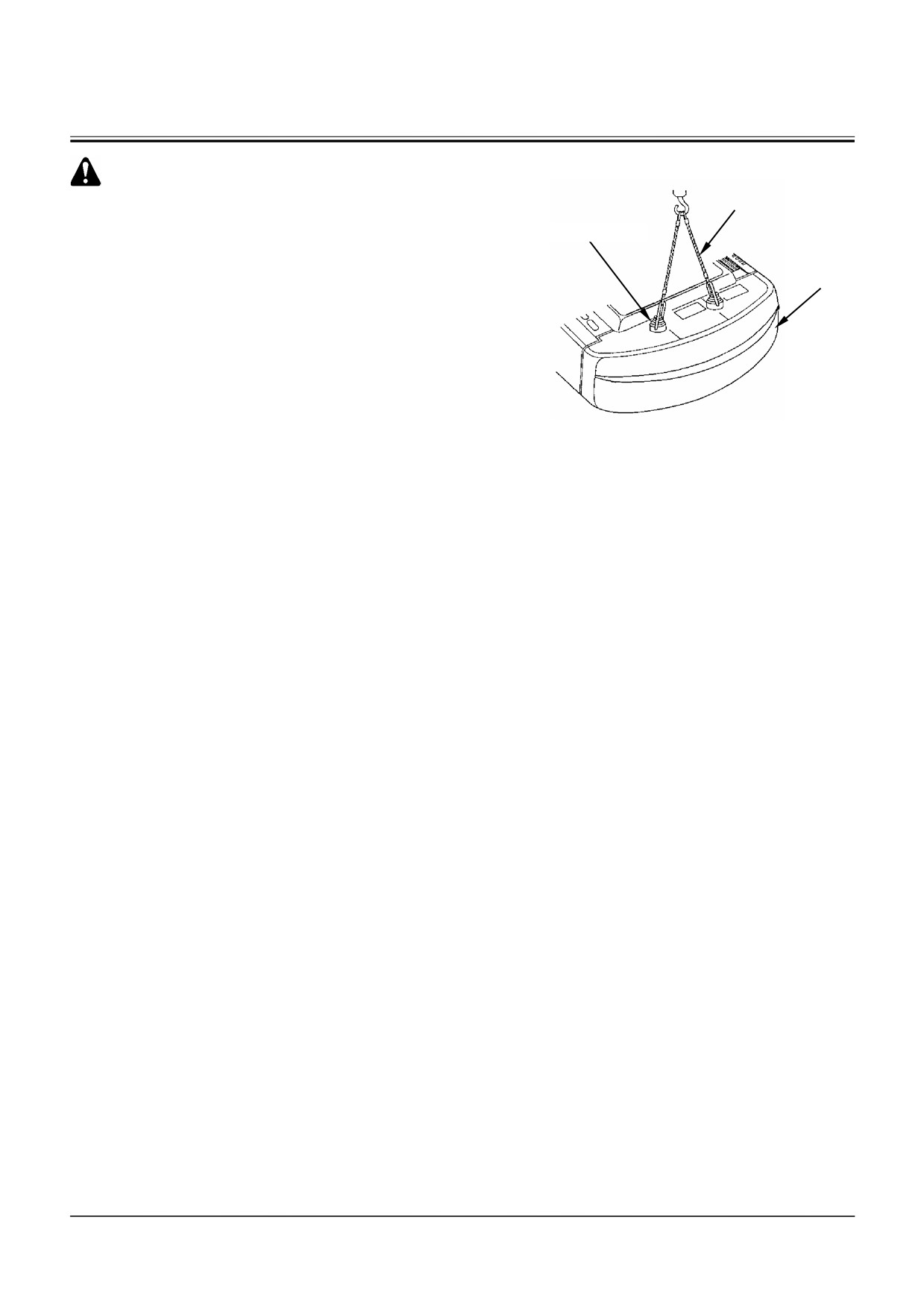

ПРЕДОСТЕРЕЖЕНИЕ: Масса противовеса

(1): 7570 кг

Стальной канат

33. Установите противовес на основную раму.

Такелажный болт

(Обратитесь к теме СНЯТИЕ И УСТАНОВКА

ПРОТИВОВЕСА на стр. W2-2-1.)

34. Долейте охлаждающую жидкость в радиатор.

35. Разблокируйте и закройте крышку двигателя.

Закройте дверцы отделения насосов и отде-

ления воздухоочистителя.

W178-02-11-067

W2-11-48

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ

(КЛАСС ZX225USR-3)

ВАЖНО: Перед выполнением любых работ

сбросьте давление в гидробаке. (Об-

ратитесь к теме ВЫПУСК ВОЗДУХА

ИЗ ГИДРОБАКА на стр. W1-4-1.)

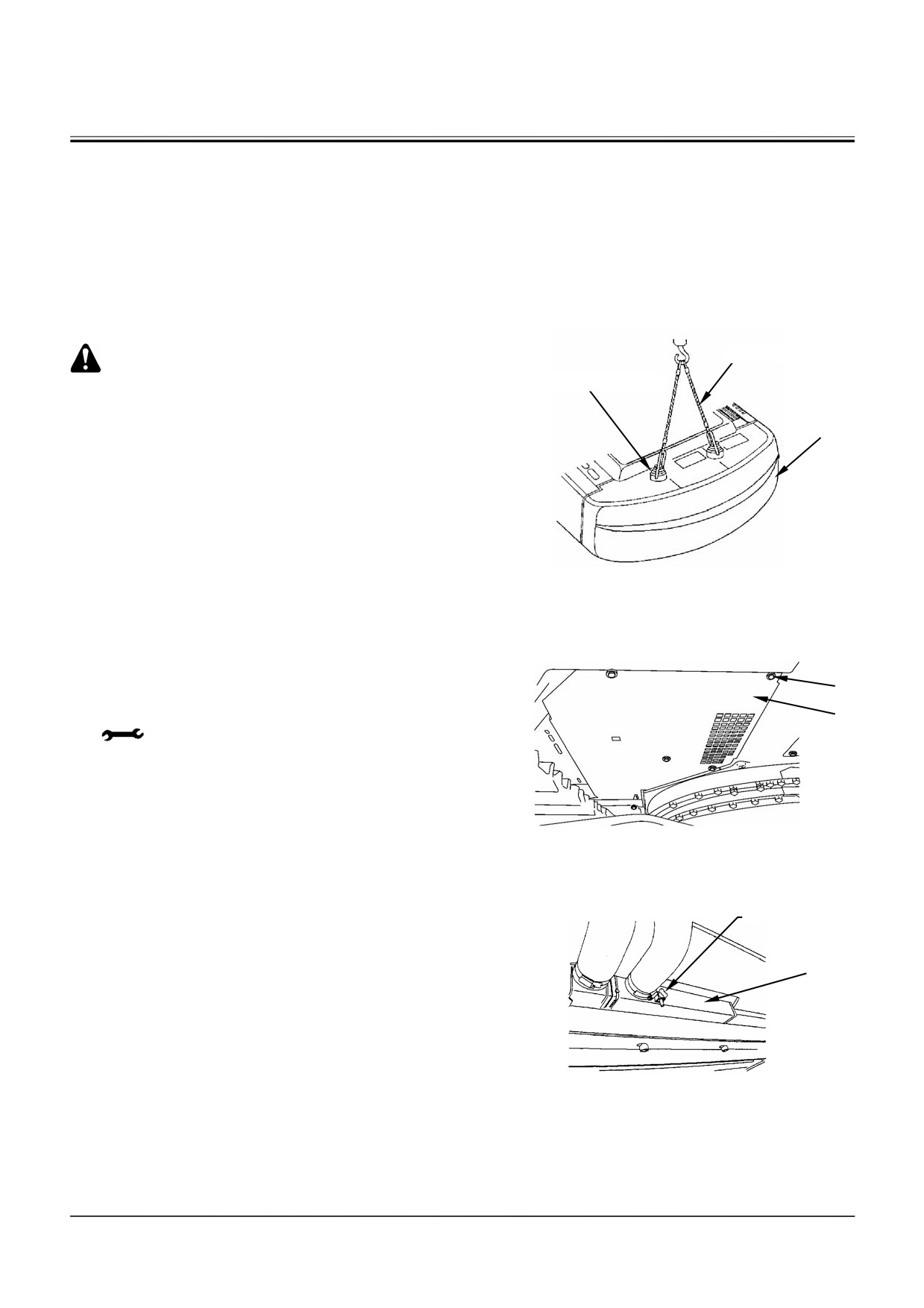

Снятие

Стальной канат

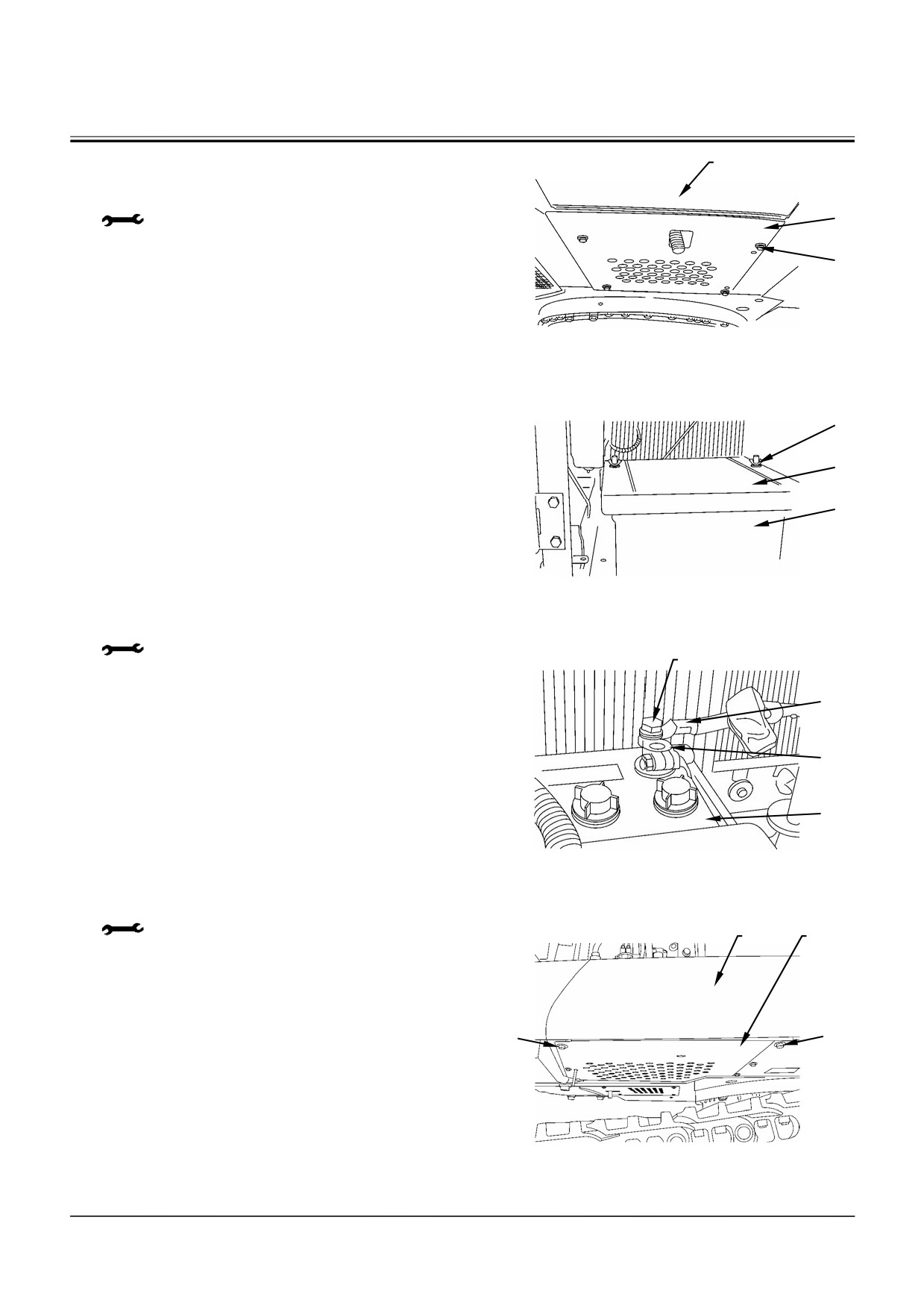

ПРЕДОСТЕРЕЖЕНИЕ: Масса противовеса

(1): 6650 кг

Такелажный болт

1. Снимите противовес

(1) с основной рамы.

(Обратитесь к теме СНЯТИЕ И УСТАНОВКА

ПРОТИВОВЕСА на стр. W2-2-1.)

W178-02-11-067

2. Удалите болты (3) (6 шт.) из крышки (4) под

радиатором. Снимите крышку (4) с основной

рамы.

: 17 мм

W1V1-02-11-035

3. Откройте кран (5) и слейте воду из радиатора

(6). Закройте кран (5).

W1V1-02-11-034

W2-11-49

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

4. Удалите болты (8) (4 шт.) из крышки (7) под

двигателем. Снимите крышку (7) с основной

рамы (2).

: 17 мм

W1V1-02-11-036

ВАЖНО: Снимайте и устанавливайте двигатель,

отсоединив провод массы (13) от ба-

тареи (11). Если снимать или устанав-

ливать стартер, не отсоединив провод

массы (13) от батареи (11), может про-

изойти замыкание в цепи.

5. Откройте дверцу отделения для воздухоочи-

стителя. Удалите барашковые гайки (9) (2 шт.).

Снимите крышки (10) (2 шт.) с батареи (11).

Удалите болт (12) из клеммы соединения на

W1V1-02-11-037

массу (14). Отсоедините провод массы (13) от

клеммы соединения на массу (14).

: 17 мм

W1V1-02-11-038

6. Удалите болты (16А, 16В) (по 3 шт.) из крышки

(15) под насосным агрегатом. Снимите крышку

(15) с основной рамы (2).

: 17 мм

16A

16B

W1V1-02-11-020

W2-11-50

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

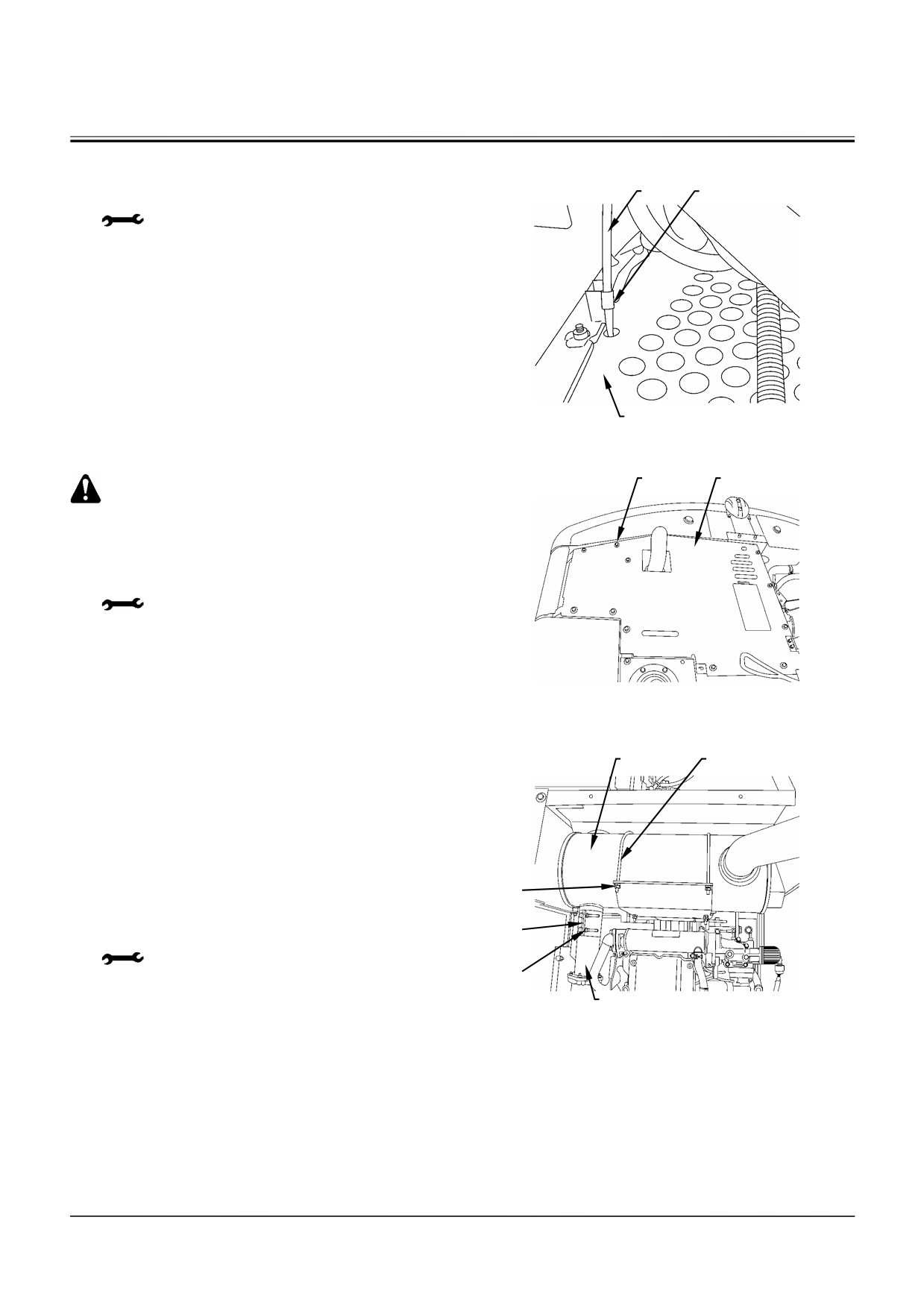

7. Отвинтите болт (18) на хомуте (19) со стороны

установки крышки (15). Удалите шланг (17) из

18, 19

хомута (19).

: 17 мм

W1V1-02-04-021

ПРЕДОСТЕРЕЖЕНИЕ: Масса крышки (21):

23 кг

8. Удалите болты (20) (11шт.) из крышки (21).

Прикрепите нейлоновый строп к крышке (21).

Поднимите и снимите крышку (21).

: 17 мм

W1V1-02-04-019

9. Ослабьте гайки (25) (2 шт.) на хомуте (26).

Переместите хомут (26) на сторону выпускной

трубы (24).

10. Прикрепите нейлоновый строп к глушителю

(22) и удерживайте глушитель (22). Удалите

гайки (27) (8 шт.) из U-образных болтов (23) (2

шт.). Поднимите и снимите глушитель (22).

: 17 мм

W1V1-02-04-022

W2-11-51

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

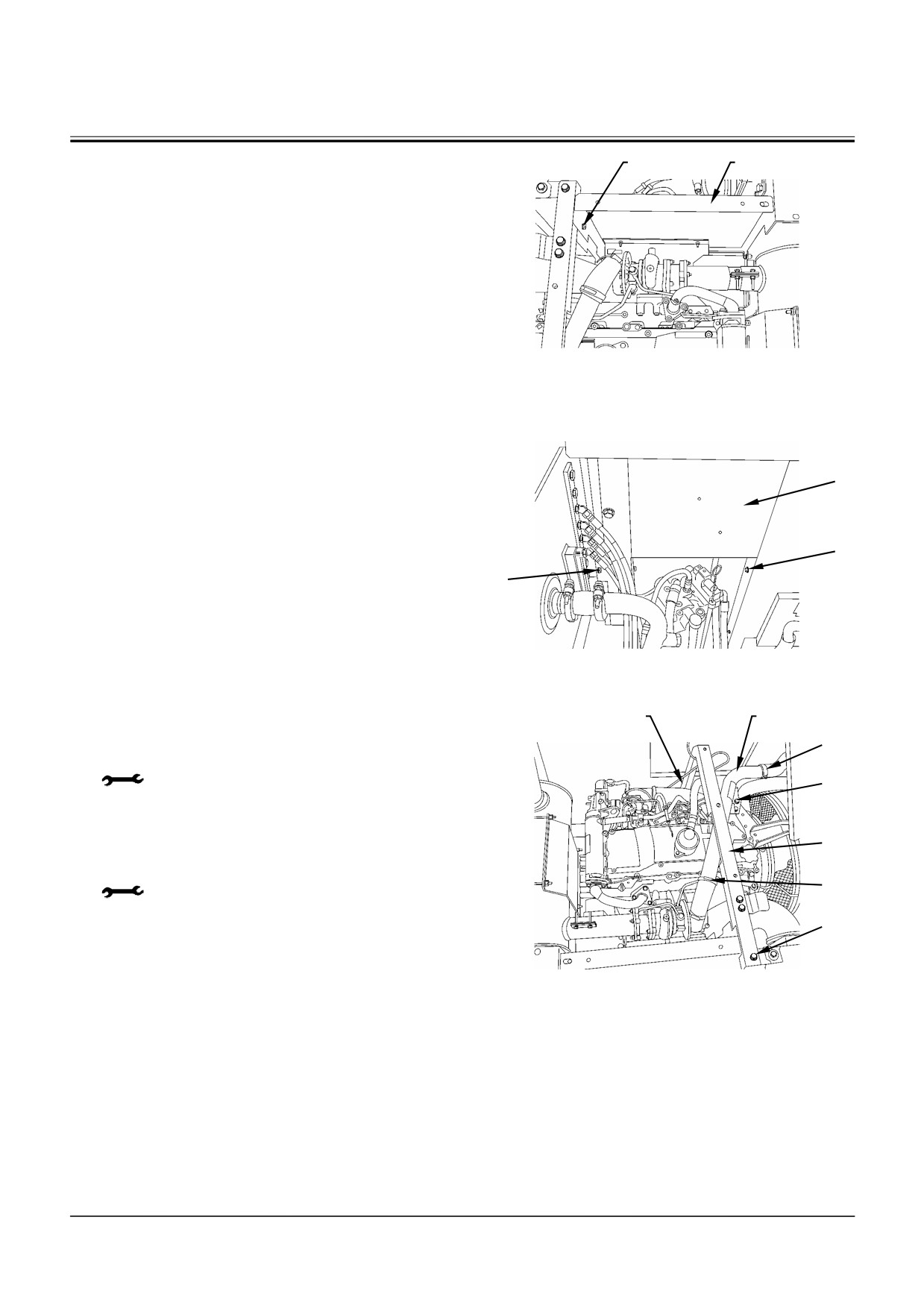

11. Удалите болты (28), (30) (2 шт.) и (31) (3 шт.) из

крышки (29). Снимите крышку (29).

W1V1-02-11-039

W1V1-02-11-040

37B

12. Удалите болты (37А) и (37В) (2 шт.) с обоих

концов кронштейна (35). Снимите кронштейн

(35).

: 17 мм

13. Удалите болты (34) (2 шт.) из трубы (32). Ос-

лабьте хомуты (33,

36). Отсоедините трубу

(32) от шлангов промежуточного охладителя и

турбонагнетателя.

: 17 мм

37A

W1V1-02-11-041

W2-11-52

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

14. Ослабьте хомут (38) на шланге (39). Отсоеди-

ните шланг (39) от трубы двигателя.

W1V1-02-11-042

Двигатель

15. Ослабьте хомуты (40, 42) на шланге (41). От-

соедините шланг (41) от труб турбонагнетате-

ля и воздухоочистителя.

W1V1-02-11-013

W1V1-02-11-043

16. Ослабьте хомуты (43) (2 шт.) на шланге (44).

Отсоедините шланг (44) от труб радиатора и

двигателя. Закройте крышками шланги и тру-

бы.

W1V1-02-11-044

W2-11-53

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

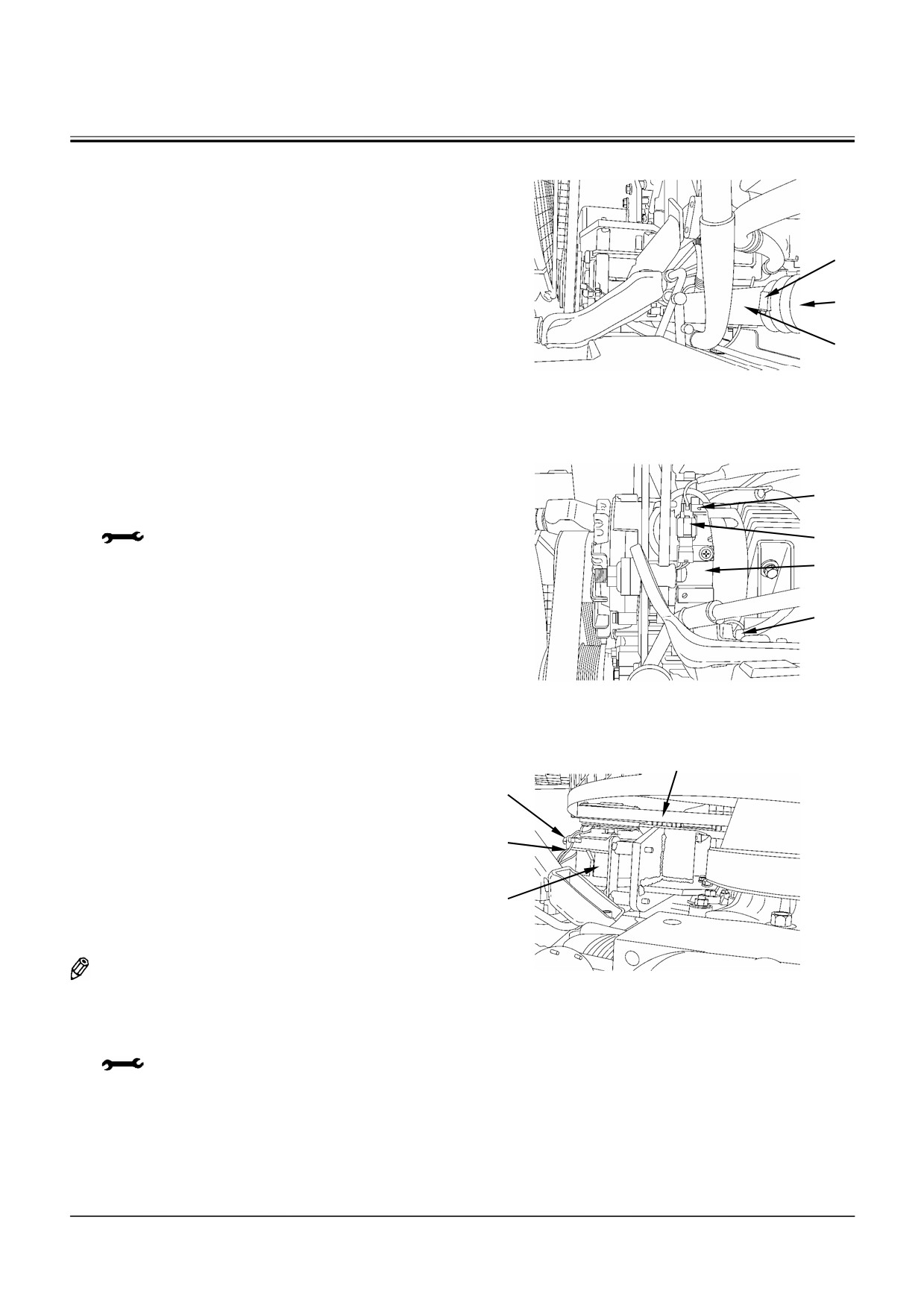

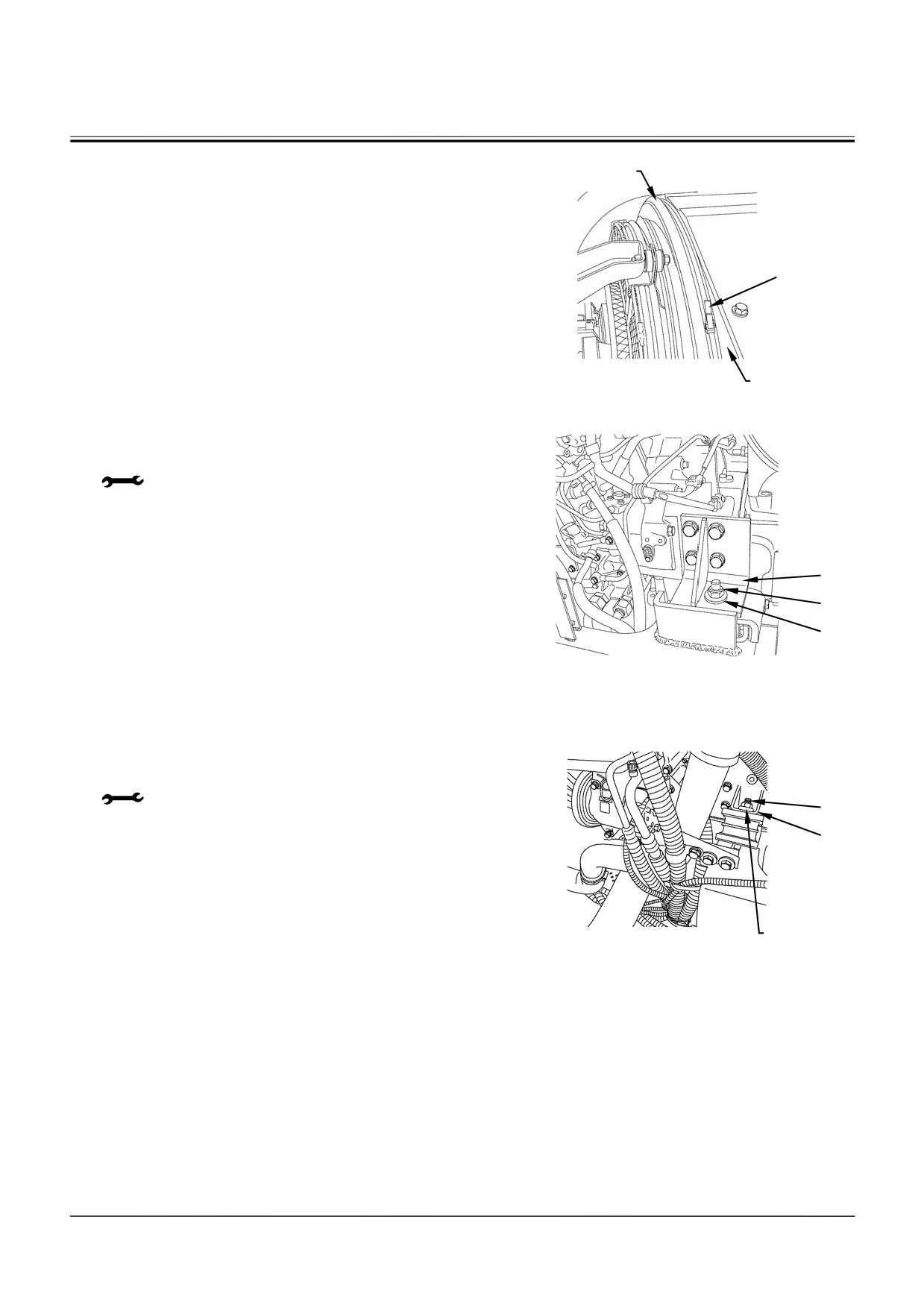

17. Ослабьте хомут (45) на шланге (46). Отсоеди-

ните шланг (46) от трубы (47). Закройте крыш-

ками шланги и трубы.

W1V1-02-11-045

18. Удалите гайки (48, 52) из клеммы на генера-

торе (51). Отсоедините провода (49, 53) от

48, 49

клеммы. Отсоедините разъем (50).

: 6,5 мм

52, 53

W1V1-02-11-046

Ремень компрессора

19. Полностью ослабьте регулировочный винт для

ремня компрессора со стороны крепления

крышки (4) под радиатором. Прикрепите ней-

лоновый строп к компрессору (54) и удержи-

вайте компрессор (54). Отсоедините разъем

на проводе

(А) компрессора

(54). Удалите

болты (55) (4 шт.) из компрессора (54). Сни-

мите ремень компрессора и компрессор (54) с

двигателя.

ПРИМЕЧАНИЕ: При снятии и установке дви-

W1V1-02-11-047

гателя следите за тем,

чтобы поднятый компрессор

(54) находился за пределами

зоны двигателя.

: 13 мм

W2-11-54

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

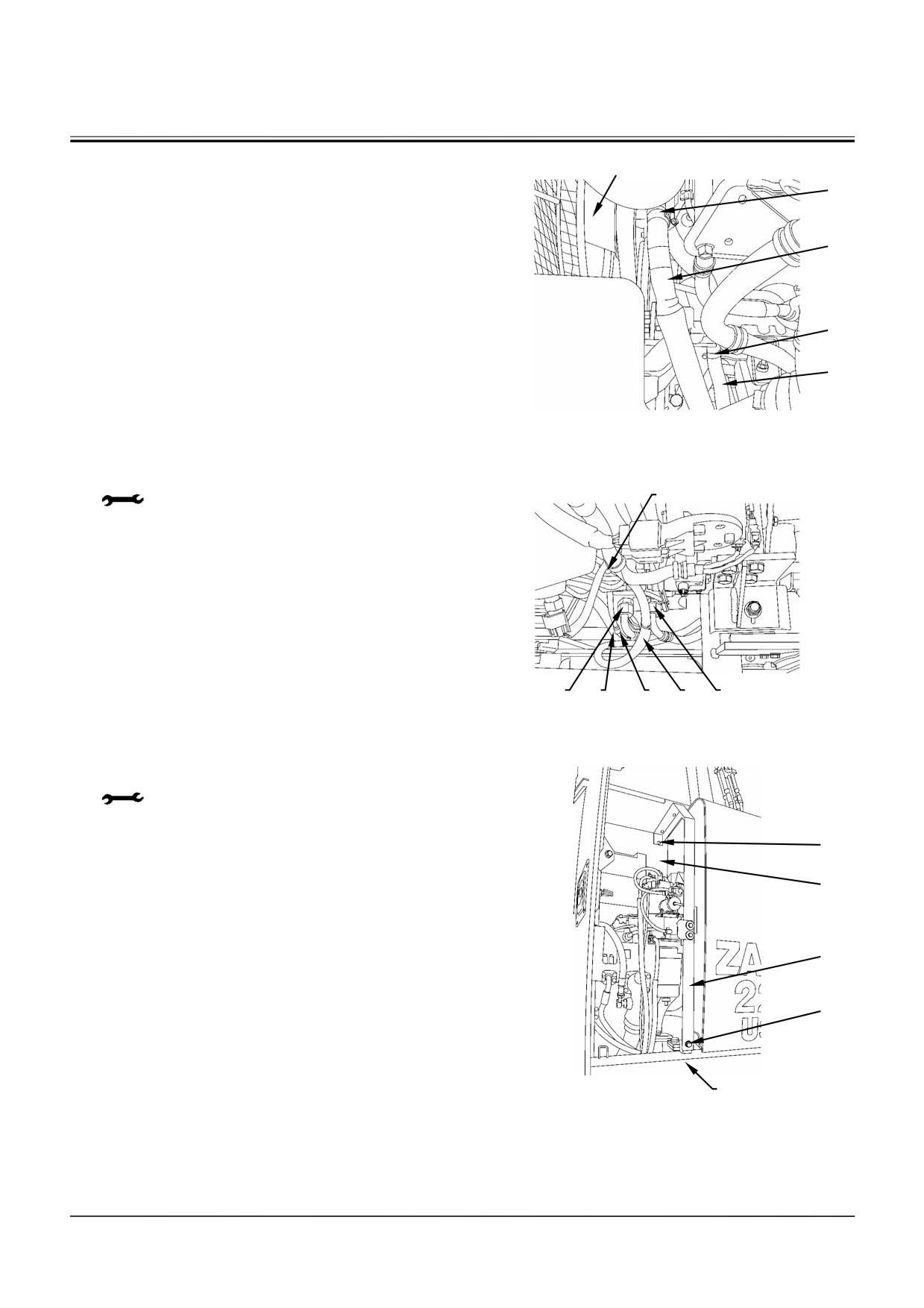

20. Ослабьте хомуты (56, 58) на шлангах (57, 59)

Вентилятор

со стороны установки противовеса. Отсоеди-

ните шланги (57, 59) от труб (2 шт.) обогрева-

теля в двигателе. Закройте крышками шланги

и трубы.

W1V1-02-11-048

21. Отсоедините шланги (61) (2 шт.) со стороны

установки противовеса. Закройте крышками

шланг.

: 36 мм

22. Ослабьте хомуты (60, 64) на шлангах (62, 63)

со стороны установки противовеса. Отсоеди-

ните шланги (62, 63) от топливной трубы дви-

гателя. Закройте крышками шланг и трубу.

W1V1-02-11-049

23. Откройте и заблокируйте дверцу отделения

насосов. Удалите болты

(65,

68). Снимите

кронштейн (67) с основной рамы (2) и крышки

(66).

: 17 мм

W1V1-02-04-024

W2-11-55

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

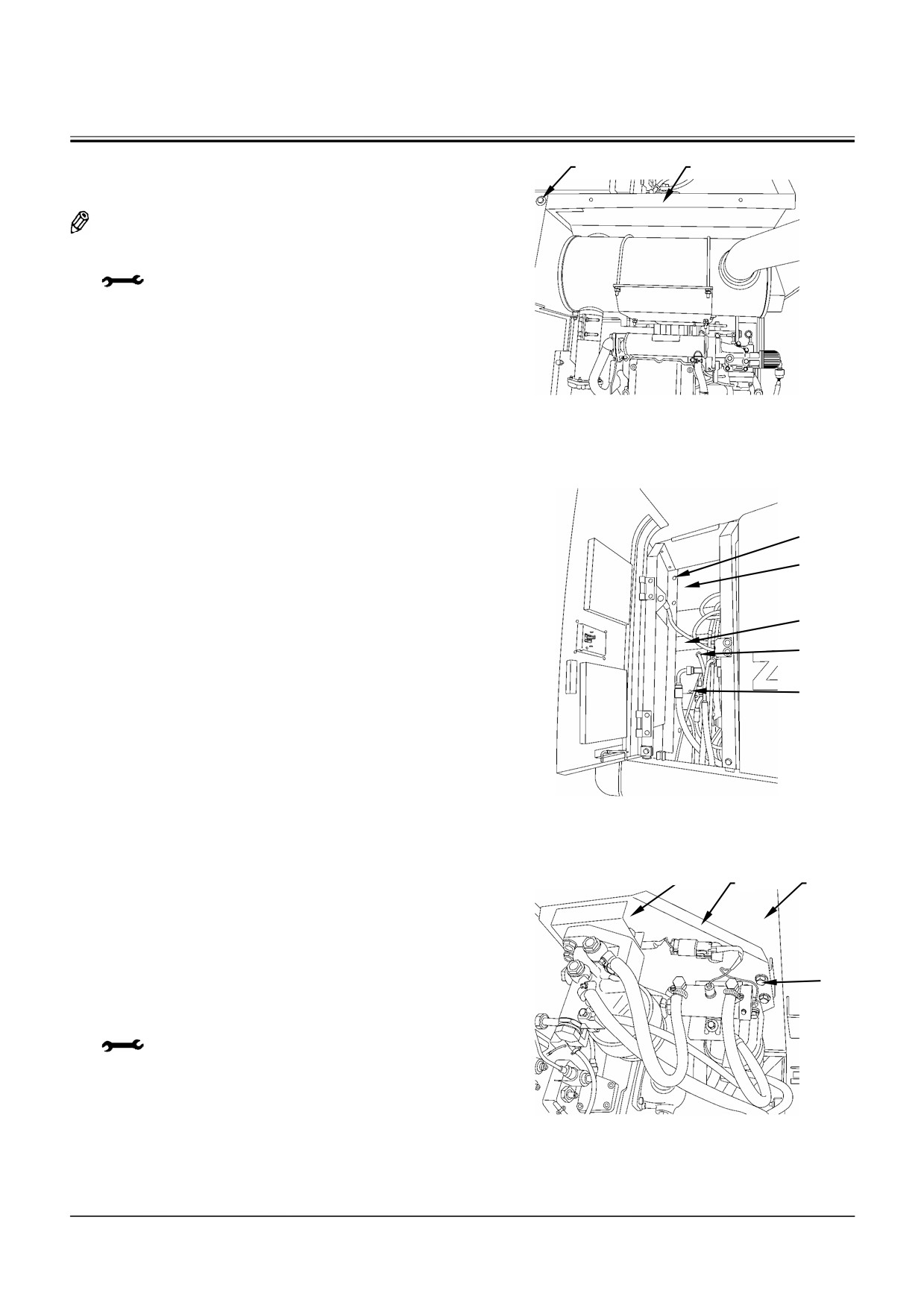

24. Удалите болты (69), (70) (3 шт.) из крышки (66).

Ослабьте болт (73) на крышке (71). Снимите

крышки (66, 71) с основной рамы.

ПРИМЕЧАНИЕ: Так как крышка (66) снимается

вместе с крышкой

(71), не

удаляйте болты (72) (2 шт.).

: 17 мм

W1V1-02-04-022

W1V1-02-04-025

Отверстие

25. Прикрепите нейлоновый строп к отверстию на

кронштейне

(74) и удерживайте кронштейн

(74). Удалите болты

(76)

(4 шт.). Снимите

кронштейн

(74) с топливного бака

(75) и

удерживайте кронштейн (74) вне зоны маши-

ны.

: 17 мм

W1V1-02-04-023

W2-11-56

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

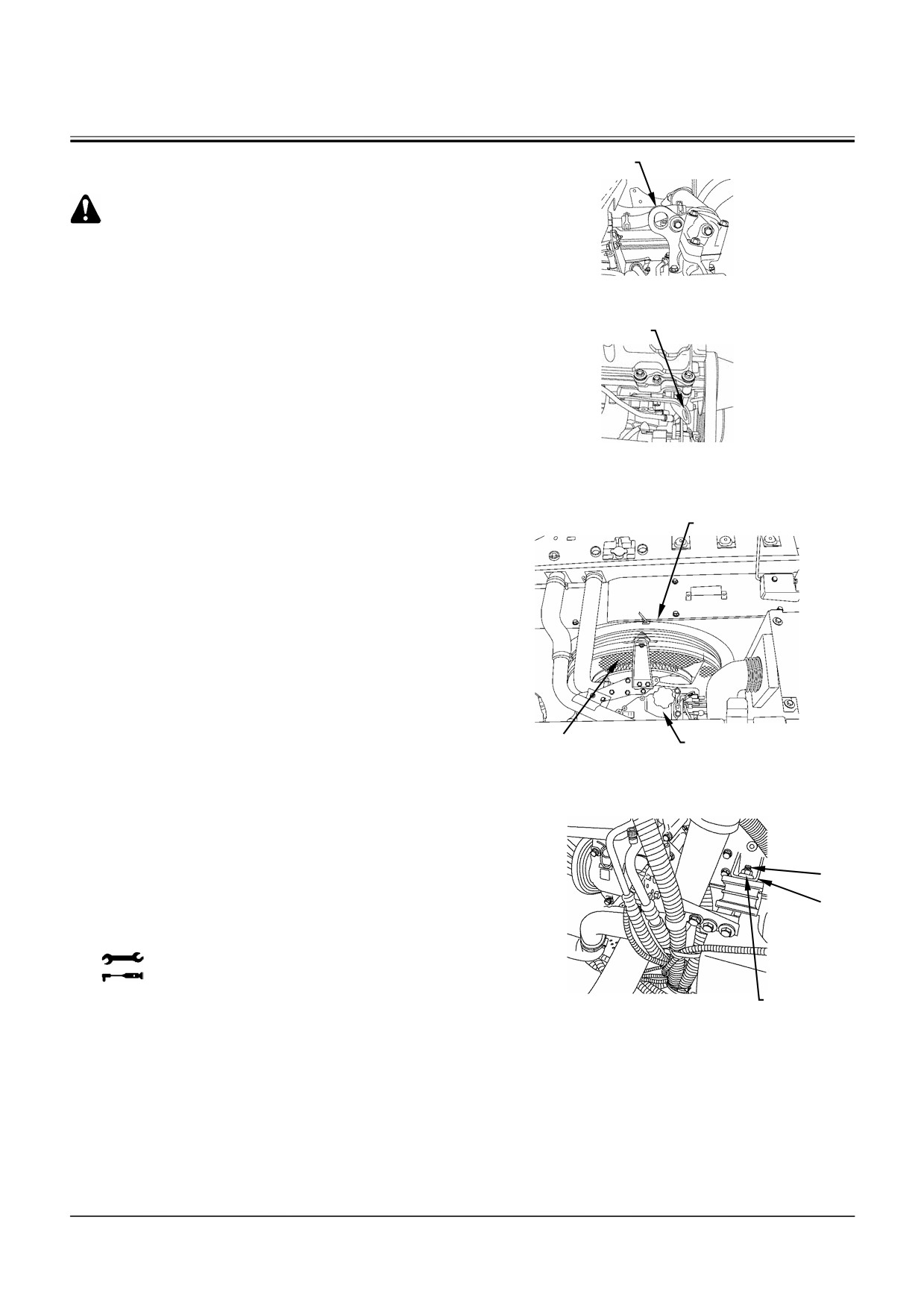

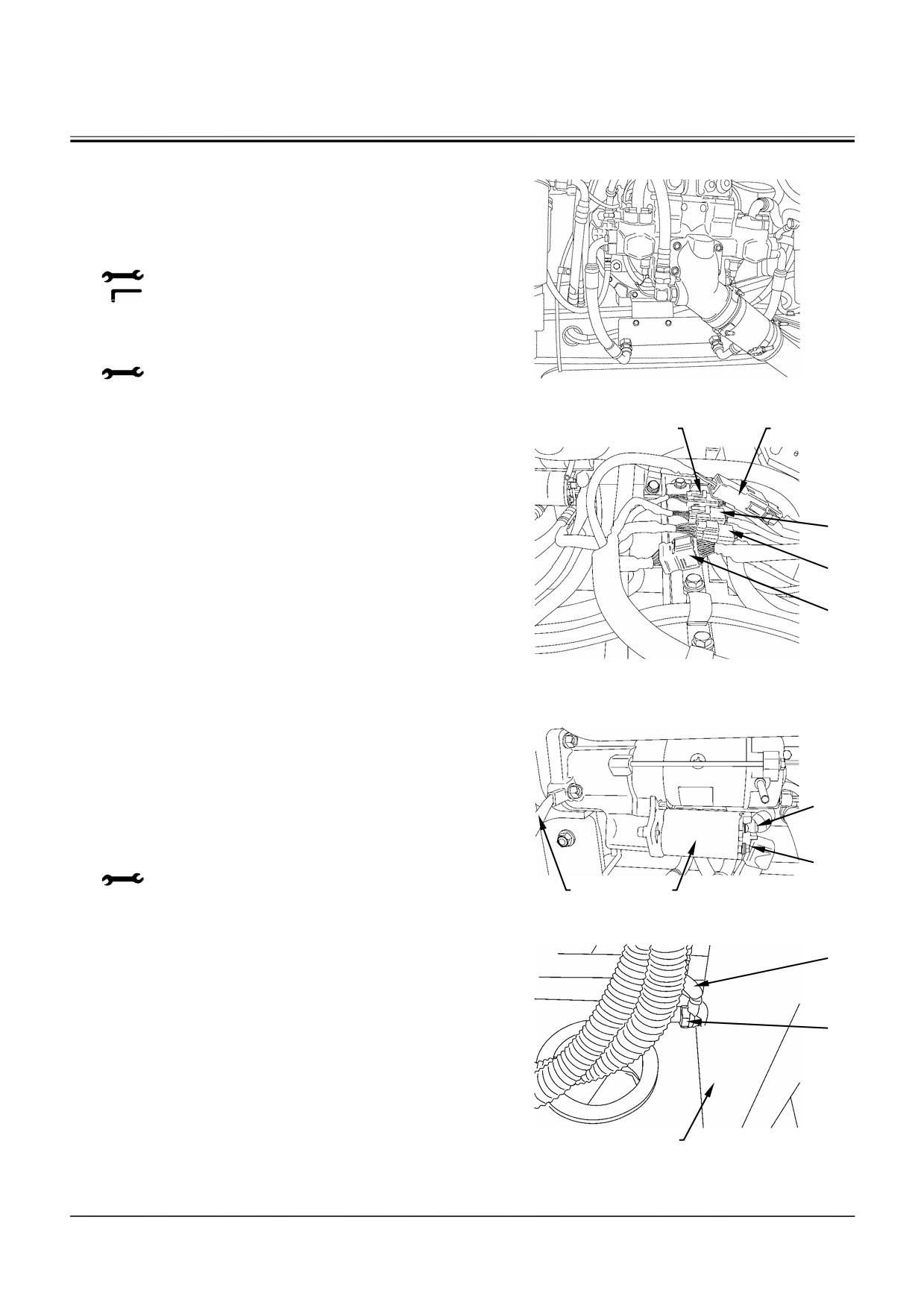

26. Отсоедините все шланги и трубопроводы от

насосного агрегата. Прикрепите идентифика-

ционные бирки на отсоединенные шланги для

упрощения последующей сборки. Закройте

крышками открытые концы шлангов, трубо-

проводов и насосного агрегата.

: 19 мм, 22 мм, 27 мм, 36 мм

: 8 мм, 10 мм

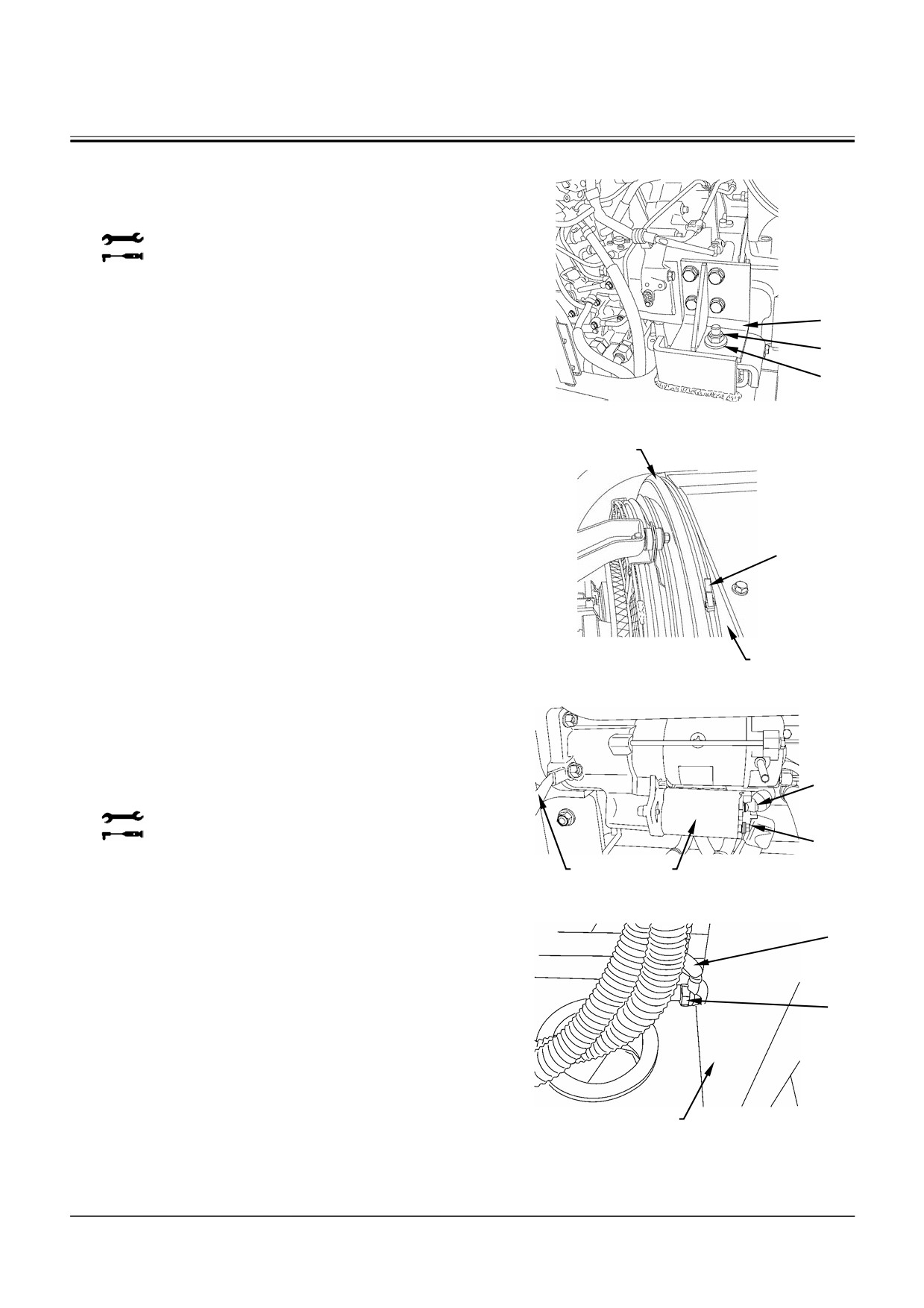

27. Отсоедините все провода от насосного агре-

гата.

： 17 мм

W1V1-02-11-012

28. Отсоедините разъемы (77) (5 шт.) со стороны

крепления крышки под двигателем.

W1V1-02-11-050

29. Удалите гайки (76, 80) из клеммы стартера

(82) со стороны крепления крышки под двига-

78, 79

телем. Отсоедините провода

(79,

81) от

клеммы. Удалите болт (84) из основной рамы

(2). Удалите провод массы (83).

80, 81

: 17 мм, 22 мм

W1V1-02-11-051

W1V1-02-11-052

W2-11-57

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

30. Ослабьте хомут (86) на резине (85). Снимите

резину (85) с кожуха (87).

W1V1-02-11-010

31. Удалите гайки (89) (2 шт.) и шайбы (90) (2 шт.)

из кронштейнов (88) (2 шт.) двигателя на сто-

роне насосного агрегата.

: 27 мм

W1V1-02-11-022

32. Удалите гайки (91) (2 шт.) и шайбы (93) (2 шт.)

из кронштейнов (92) (2 шт.) двигателя на сто-

роне радиатора.

: 22 мм

W1V1-02-11-017

W2-11-58

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

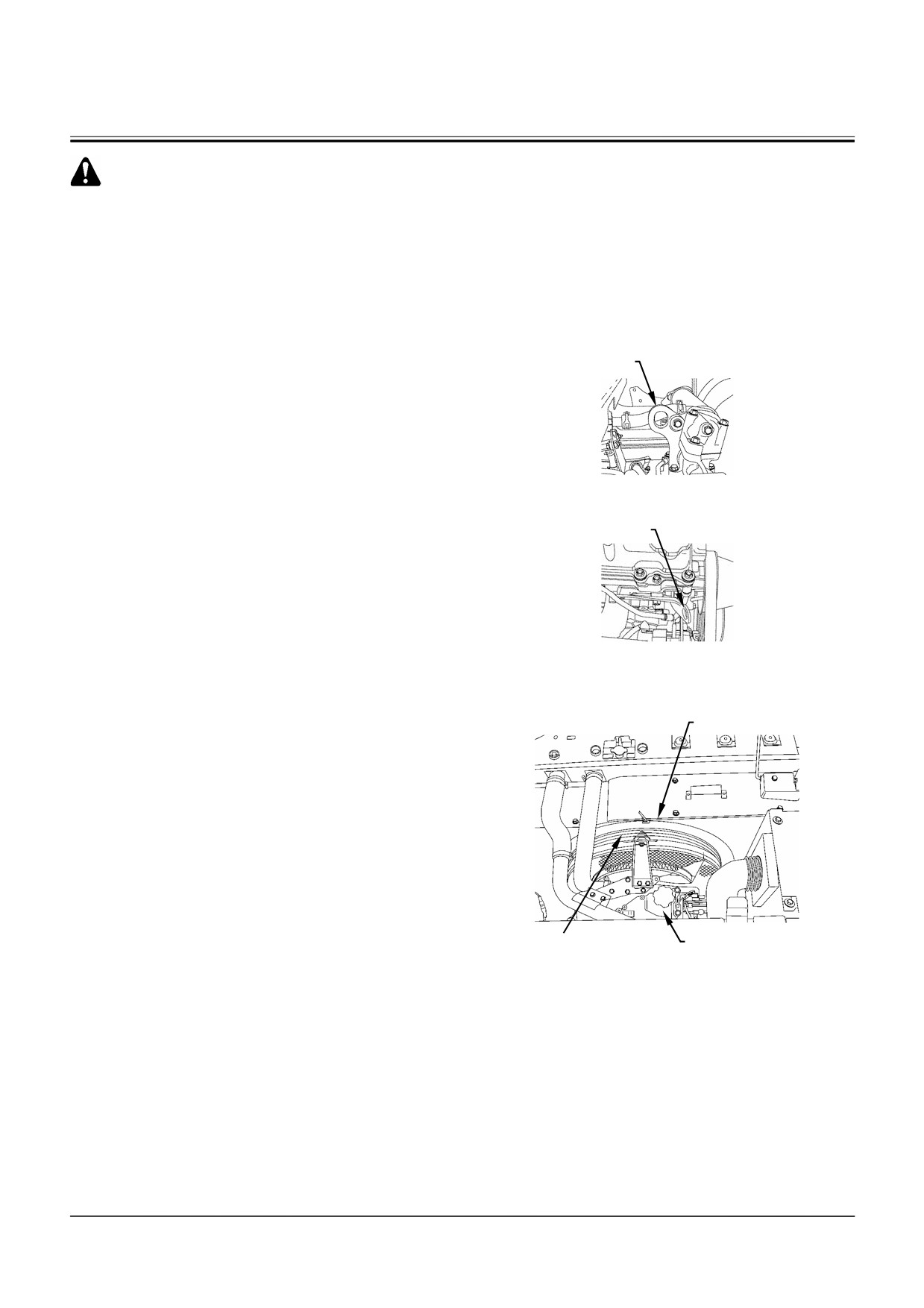

ПРЕДОСТЕРЕЖЕНИЕ: Масса двигателя +

насос + ограждение вентилятора: 650 кг

ВАЖНО: Прежде, чем поднимать блок двигате-

ля, убедитесь, что все шланги, трубо-

проводы и провода отсоединены от

двигателя и насоса. Если поднимать

блок двигателя с прикрепленными

шлангами, трубопроводами и прово-

дами, то можно повредить их.

33. Установите серьги (2 шт.) в отверстия крепле-

ния грузозахватных устройств (94, 95) на дви-

гателе. Удерживайте двигатель стальным ка-

натом. Отрегулируйте стальной канат и при-

дайте двигателю и насосному агрегату гори-

зонтальное положение.

W1V1-02-11-032

W1V1-02-11-033

34. Поднимите блок двигателя/насоса (96) на 15

мм по горизонтали и вертикали. Перемещайте

блок двигателя/насоса (96) по горизонтали в

сторону насоса до тех пор, пока ограждение

вентилятора на двигателе не отделится от ко-

жуха (87). Поднимите и снимите блок двига-

теля/насоса (96) с основной рамы.

W1V1-02-11-044

Ограждение венти-

лятора

W2-11-59

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Масса двигателя +

насос + ограждение вентилятора: 650 кг

1. Установите серьги (2 шт.) в отверстия крепле-

ния грузозахватных устройств (94, 95) на дви-

W1V1-02-11-032

гателе. Удерживайте двигатель стальным ка-

натом. Отрегулируйте стальной канат и при-

дайте блоку двигателя/насоса

(96) горизон-

тальное положение. Переместите двигатель в

сторону установки двигателя на основной ра-

ме.

W1V1-02-11-033

2. Сначала установите ограждение вентилятора

в двигателе на кожух (87). Опустите блок дви-

гателя/насоса (96) на участок установки дви-

гателя на основной раме.

W1V1-02-11-044

Ограждение

вентилятора

3. Установите кронштейны (92) (2 шт.) для дви-

гателя со стороны радиатора на основной

раме и зафиксируйте шайбами (93) (2 шт.) и

гайками (91) (2 шт.).

: 22 мм

: 180 Н·м (18,4 кгс·м)

W1V1-02-11-017

W2-11-60

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

4. Установите кронштейны (88) (2 шт.) для дви-

гателя со стороны насоса на основной раме и

зафиксируйте шайбами (90) (2 шт.) и гайками

(89) (2 шт.).

: 27 мм

: 400 Н·м (41 кгс·м)

W1V1-02-11-022

5. Накройте кожух (87) резиной (85). Закрепите

резину (85) хомутом (86).

W1V1-02-11-010

6. Присоедините провода

(79,

81) к клемме

стартера (82) со стороны крепления крышки

под двигателем и зафиксируйте гайками (78,

80). Установите провод массы (83) на основ-

78, 79

ной раме (2) с помощью болта (84).

: 17 мм

: 50 Н·м (5 кгс·м)

80, 81

W1V1-02-11-051

W1V1-02-11-052

W2-11-61

Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 70
