Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство

ПОВОРОТНАЯ ЧАСТЬ/Двигатель

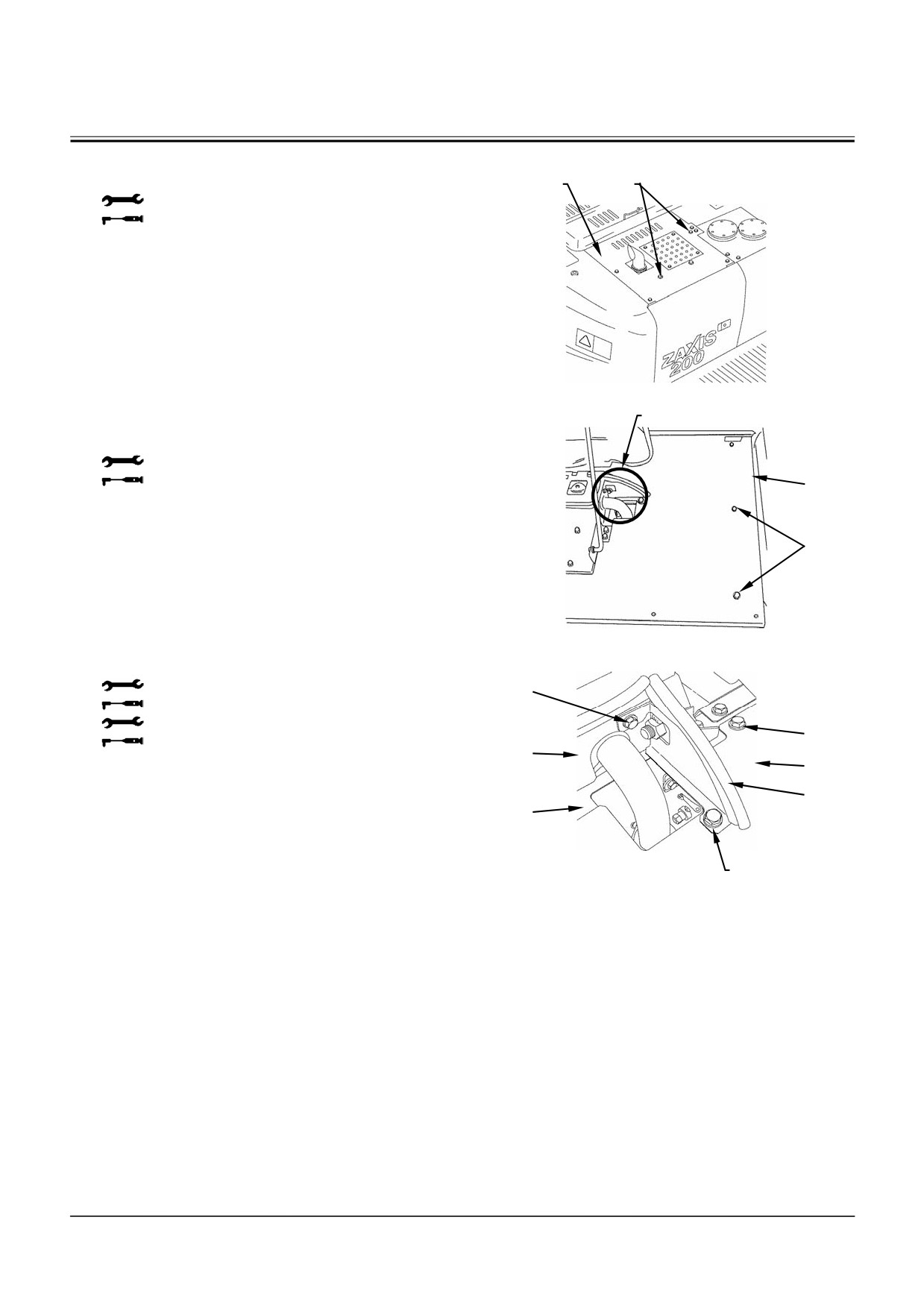

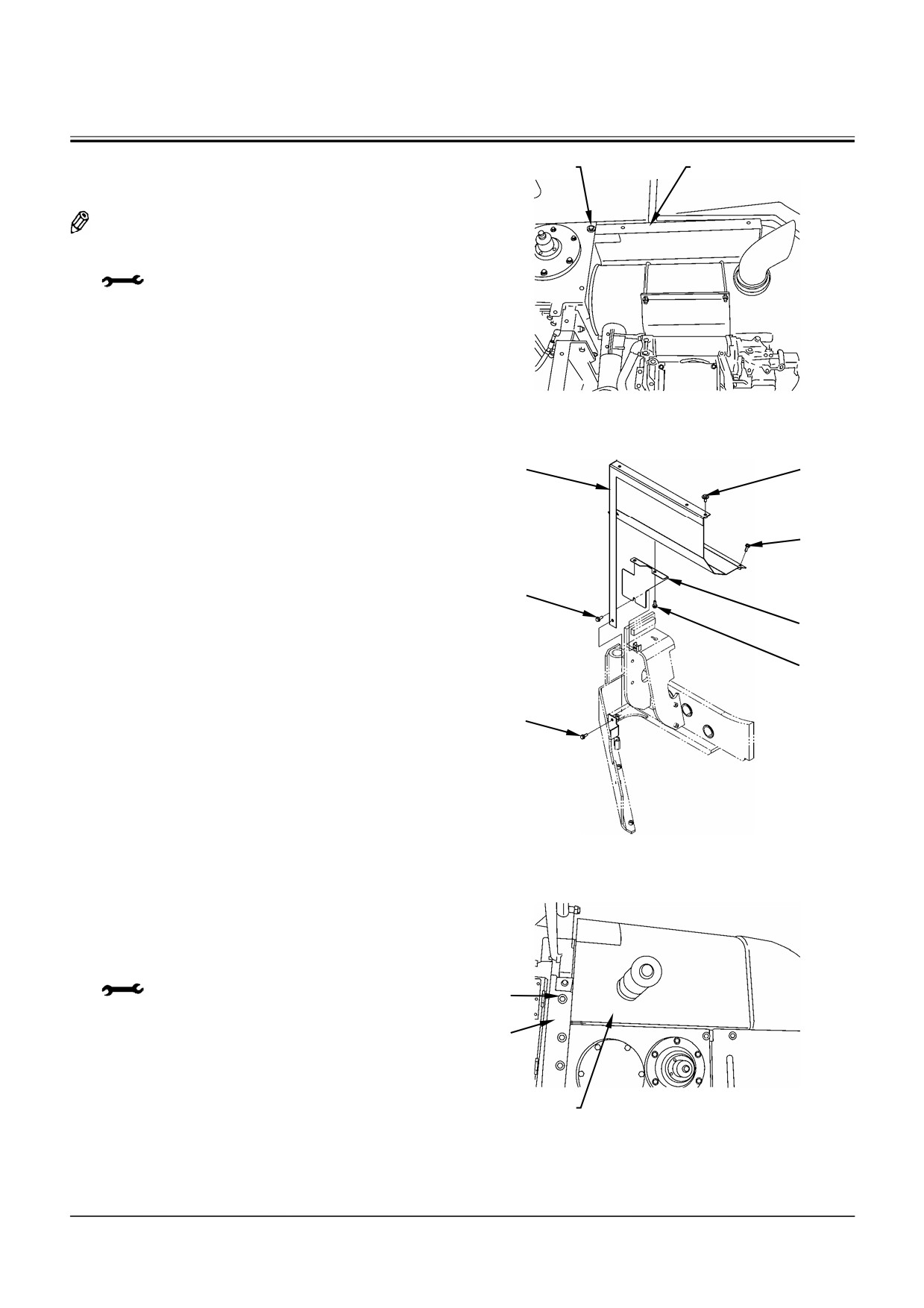

37. Установите крышку (32) при помощи винтов с

шайбой (33) (9 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-003

38. Прикрепите крышку (47) к кронштейну (49) при

помощи винтов с шайбой (48) (5 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-007

39. Прикрепите кронштейн (52) к крышкам (47, 50)

при помощи винтов с шайбой (51, 53).

: 13 мм

: 20 Н·м (2 кгс·м)

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-008

Детализированный

чертеж для позиции А

W2-11-20

ПОВОРОТНАЯ ЧАСТЬ/Двигатель

40. Прикрепите крышку (54) к крышке (55), а так же

прикрепите кронштейн (49) при помощи винтов

с шайбой (56) (4 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-006

Отверстия для установки крышечного

болта/болта с проушиной

ПРЕДОСТЕРЕЖЕНИЕ: Масса противовеса

(31):

ZAXIS 200-3, 200LC-3: 4350 кг

ZAXIS 210Н-3, 210LCH-3: 4750 кг

ZAXIS 210 K(B)-3, 210LCK(B)-3: 4750 кг

ZAXIS 210K(HG)-3, 210LCK(HG)-3: 5360 кг

ZAXIS 210LCN-3, 240N-3: 5510 кг

ZAXIS 240-3, 240LC: 5400 кг

ZAXIS 250Н-3, 250LCH-3: 6100 кг

ZAXIS 250K-3, 250LCK-3: 6500 кг

ZAXIS 250LC-3, 250LCN-3: 6100 кг

W1V1-02-11-002

ZAXIS 270-3, 270LC-3: 6100 кг

ZAXIS 280LC-3, 280LCN-3: 6100 кг

Камера вида

41. Установите противовес (31) на основную раму

сзади

(17). Порядок снятия и установки противовеса

приводится в разделе «Снятие и установка

противовеса» (W2-2-2).

42. Подсоедините разъем (30) камеры вида сзади.

W1V1-02-02-001

W2-11-21

ПОВОРОТНАЯ ЧАСТЬ/Двигатель

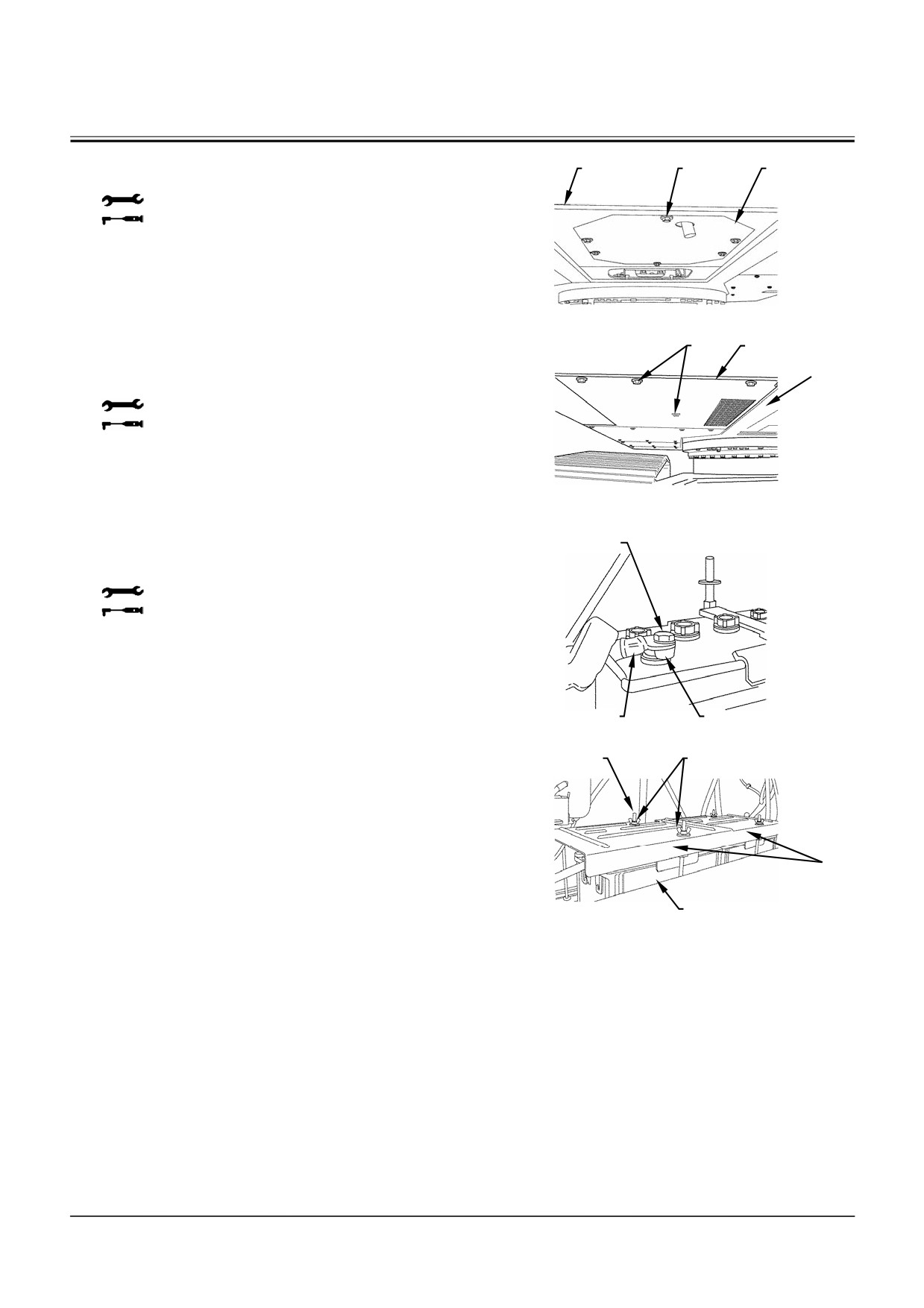

43. Закрепите крышку (21) на основной раме (17)

при помощи винтов с шайбой (20) (6 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-026

44. Закрепите крышку (16) к основной раме (17)

при помощи винтов с шайбой (15) (7 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-027

45. Установите кабель заземления (14) на полюс

11, 12

аккумуляторной батареи

(13), закрепив его

болтом (11) и шайбой (12).

: 17 мм

: 20 Н·м (2 кгс·м)

W1V1-02-11-005

7, 8

46. Установите крышки (9) (2 шт.) на аккумуля-

торные батареи

(10)

(2 шт.). Прикрепите

крышки (9) (2 шт.) к болтам (3) (4 шт.) при по-

мощи шайб (8) (4 шт.) и гаек (7) (4 шт.).

W1V1-02-11-004

W2-11-22

ПОВОРОТНАЯ ЧАСТЬ/Двигатель

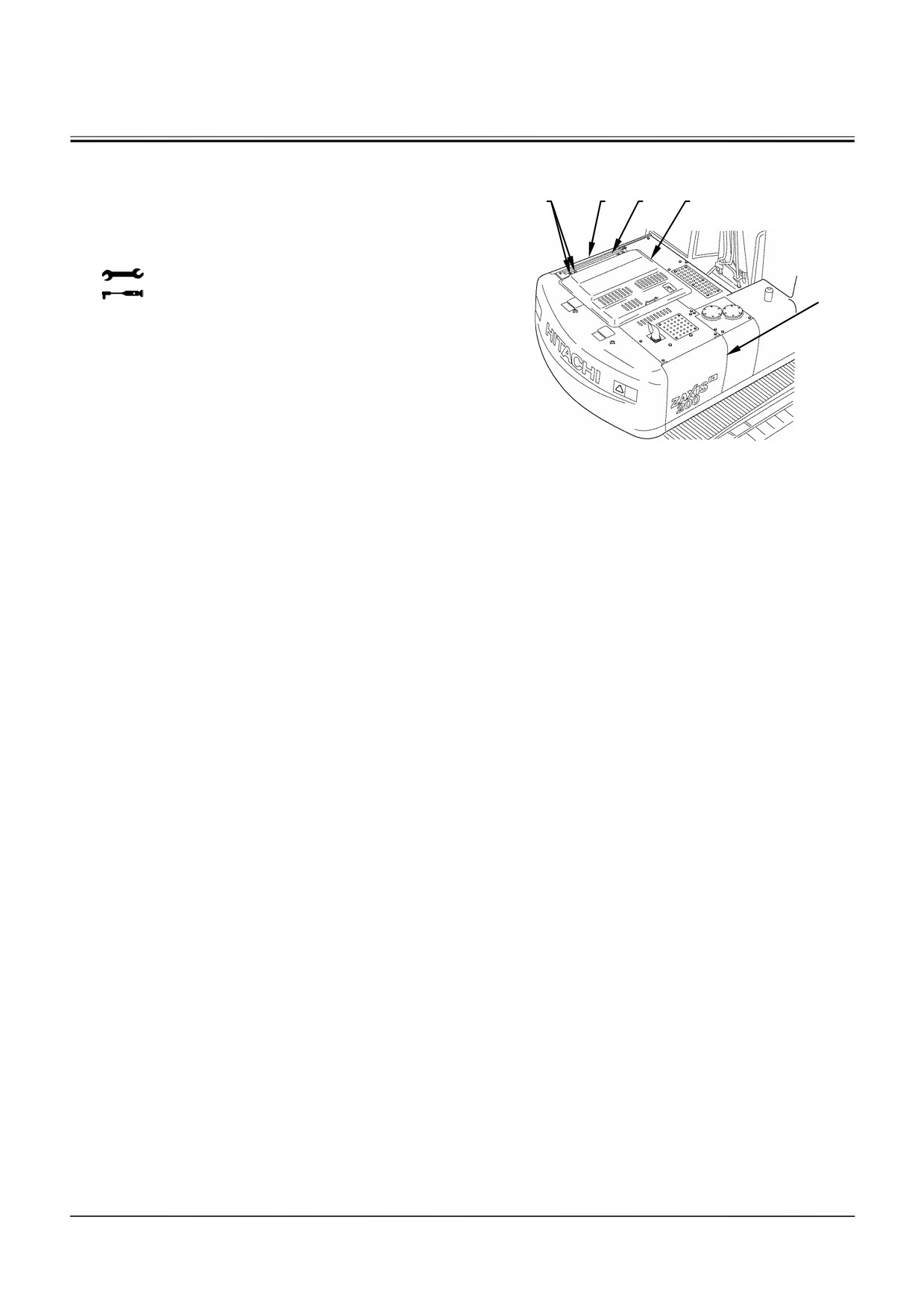

47. Закрепите нейлоновый строп на крышке (5).

Приподнимите крышку (5) при помощи подъ-

емного устройства и совместите установочное

1, 2

отверстие на крышке (4). Прикрепите крышку

(5) к крышке (4) при помощи шайб (2) (4 шт.) и

гаек (1) (4 шт.).

: 17 мм

: 50 Н·м (5 кгс·м)

48. Установите упор на крышке (5). Прикрепите

упор к крышке (5) при помощи шайбы и штиф-

та.

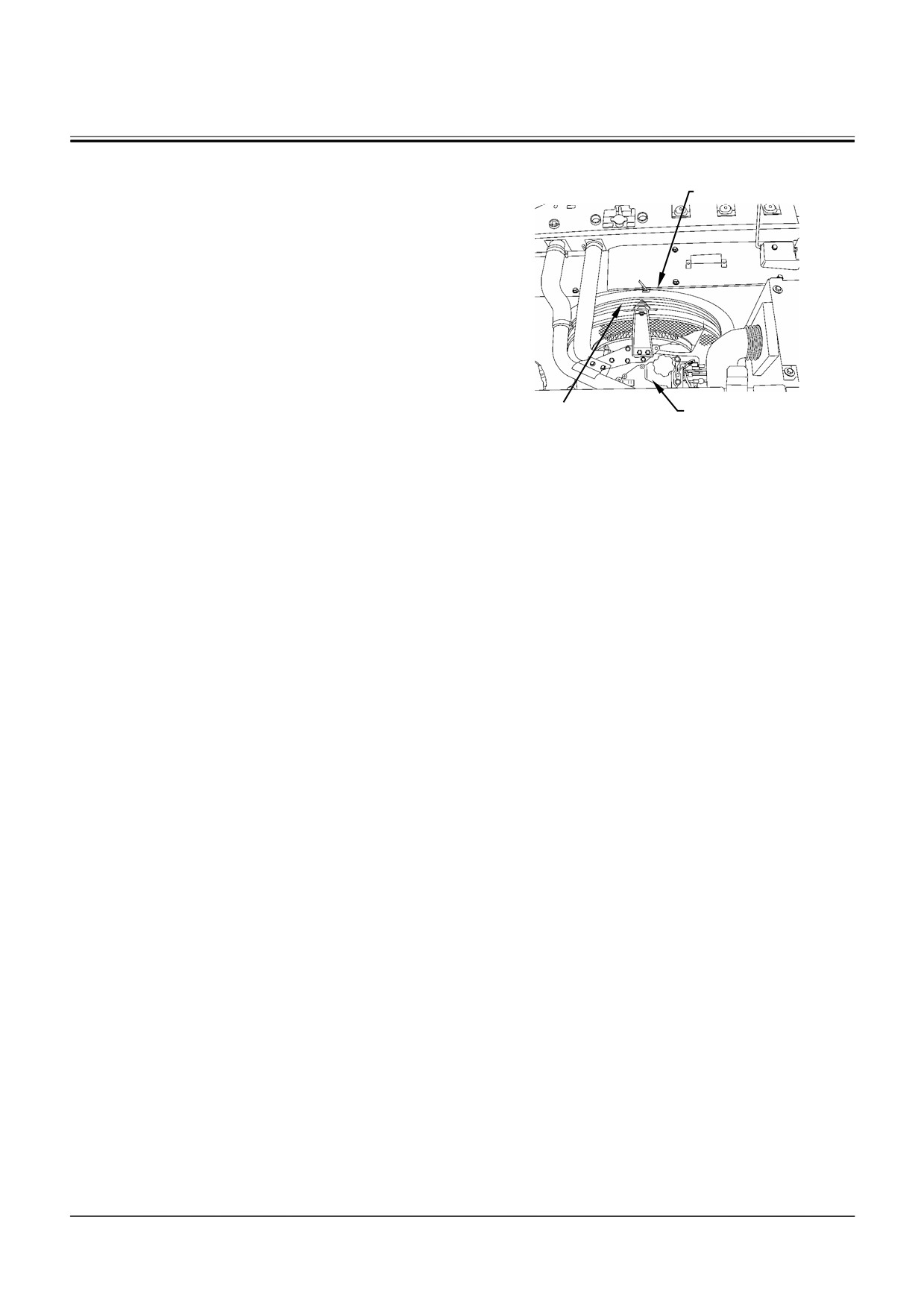

49. Пополните уровень охлаждающей жидкости в

радиаторе.

W1V1-02-11-001

50. Закройте крышки (1, 2, 34).

W2-11-23

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ

(КЛАСС ZX225US-3)

ВАЖНО: Перед выполнением любых работ

сбросьте давление в гидробаке. (Об-

ратитесь к теме ВЫПУСК ВОЗДУХА

ИЗ ГИДРОБАКА на стр. W1-4-1.)

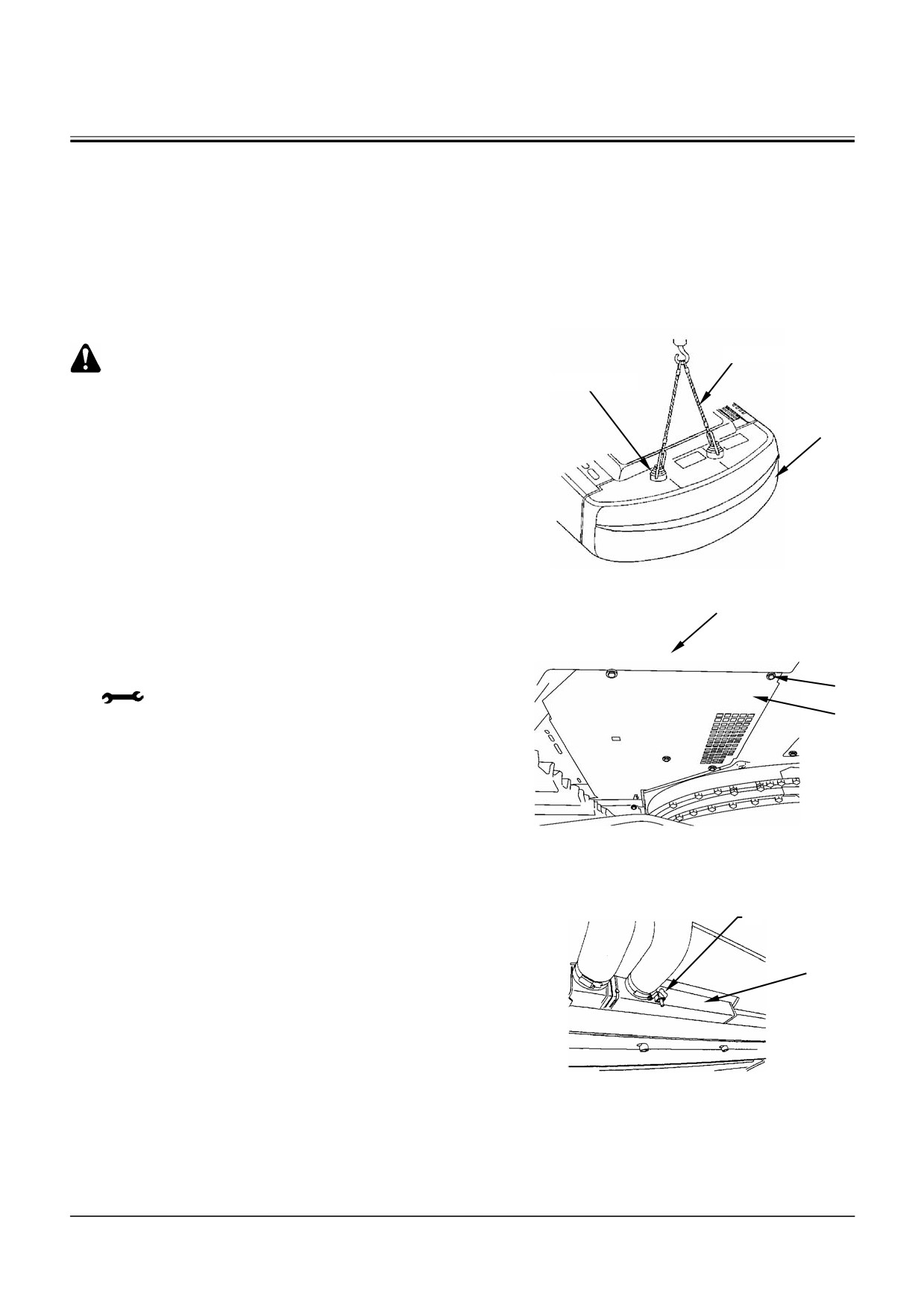

Снятие

Стальной канат

ПРЕДОСТЕРЕЖЕНИЕ: Масса противовеса

(1): 7570 кг

Такелажный болт

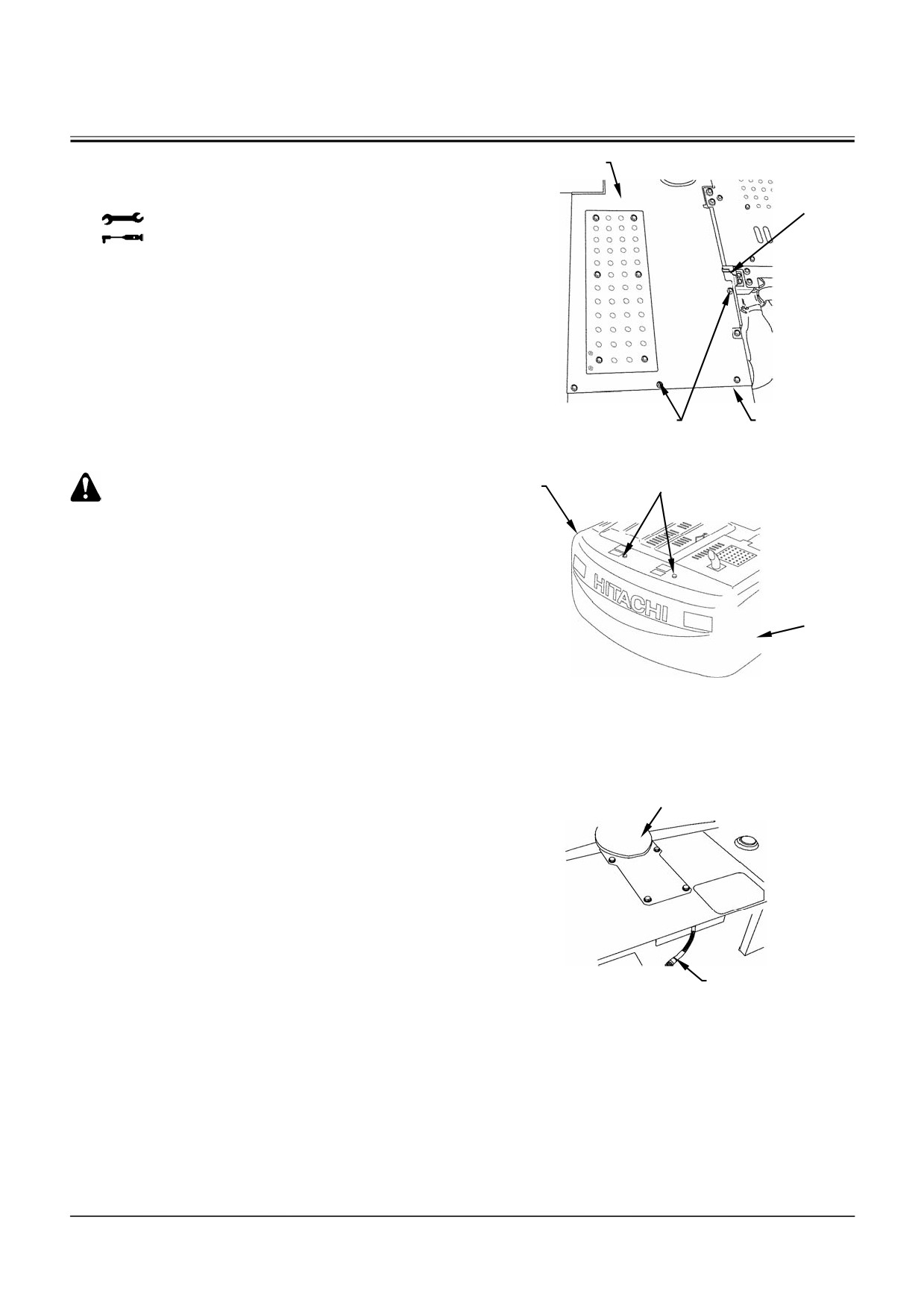

1. Снимите противовес (1) с основной рамы (2).

(Обратитесь к теме СНЯТИЕ И УСТАНОВКА

ПРОТИВОВЕСА на стр. W2-2-1.)

W178-02-11-067

2. Удалите болты (3) (6 шт.) из крышки (4) под

радиатором. Снимите крышку (4) с основной

рамы (2).

: 17 мм

W1V1-02-11-035

3. Откройте кран (5) и слейте воду из радиато-

ра (6). Закройте кран (5).

W1V1-02-11-034

W2-11-24

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

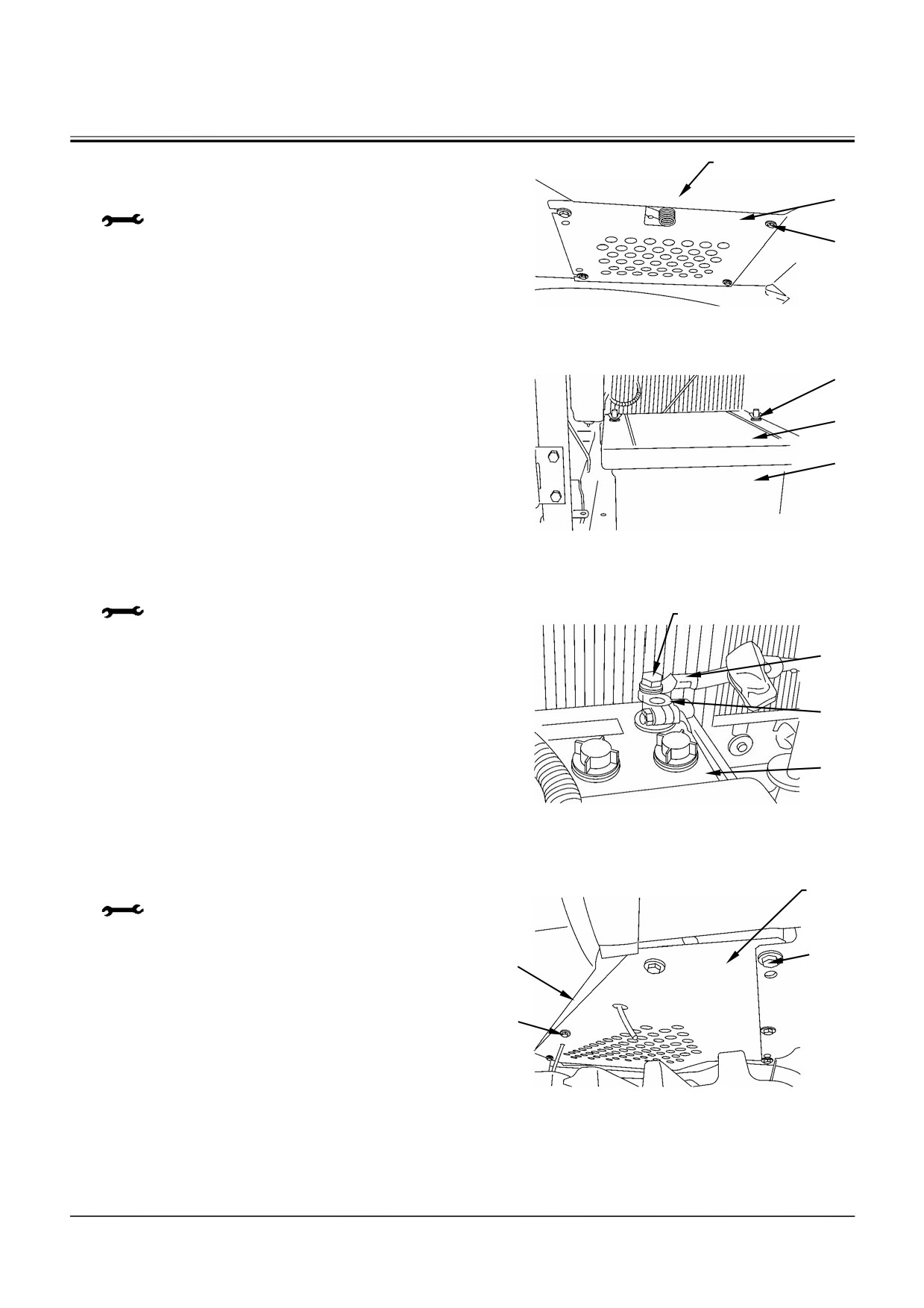

4. Удалите болты (8) (4 шт.) из крышки (7) под

двигателем. Снимите крышку (7) с основной

рамы (2).

: 17 мм

W1V1-02-11-053

ВАЖНО: Снимайте и устанавливайте двигатель,

отсоединив провод массы (13) от ба-

тареи (11). Если снимать или устанав-

ливать стартер, не отсоединив провод

массы (13) от батареи (11), может про-

изойти замыкание в цепи.

5. Откройте дверцу отделения для воздухоочи-

стителя. Удалите барашковые гайки (9) (2 шт.).

Снимите крышки (10) (2 шт.) с батареи (11).

Удалите болт (12) из клеммы соединения на

W1V1-02-11-037

массу (14) на батарее (11). Отсоедините про-

вод массы (13) из клеммы соединения на мас-

су (14).

: 17 мм

W1V1-02-11-038

6. Удалите болты (16А, 16В) (по 3 шт.) из крышки

(15) под насосным агрегатом. Снимите крышку

(15) с основной рамы (2).

: 17 мм

16B

16A

W1V1-02-11-029

W2-11-25

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

7. Отвинтите болт (18) на хомуте (19) со стороны

18, 19

установки крышки (15). Удалите шланг (17) из

хомута (19).

17 мм

W1V1-02-04-021

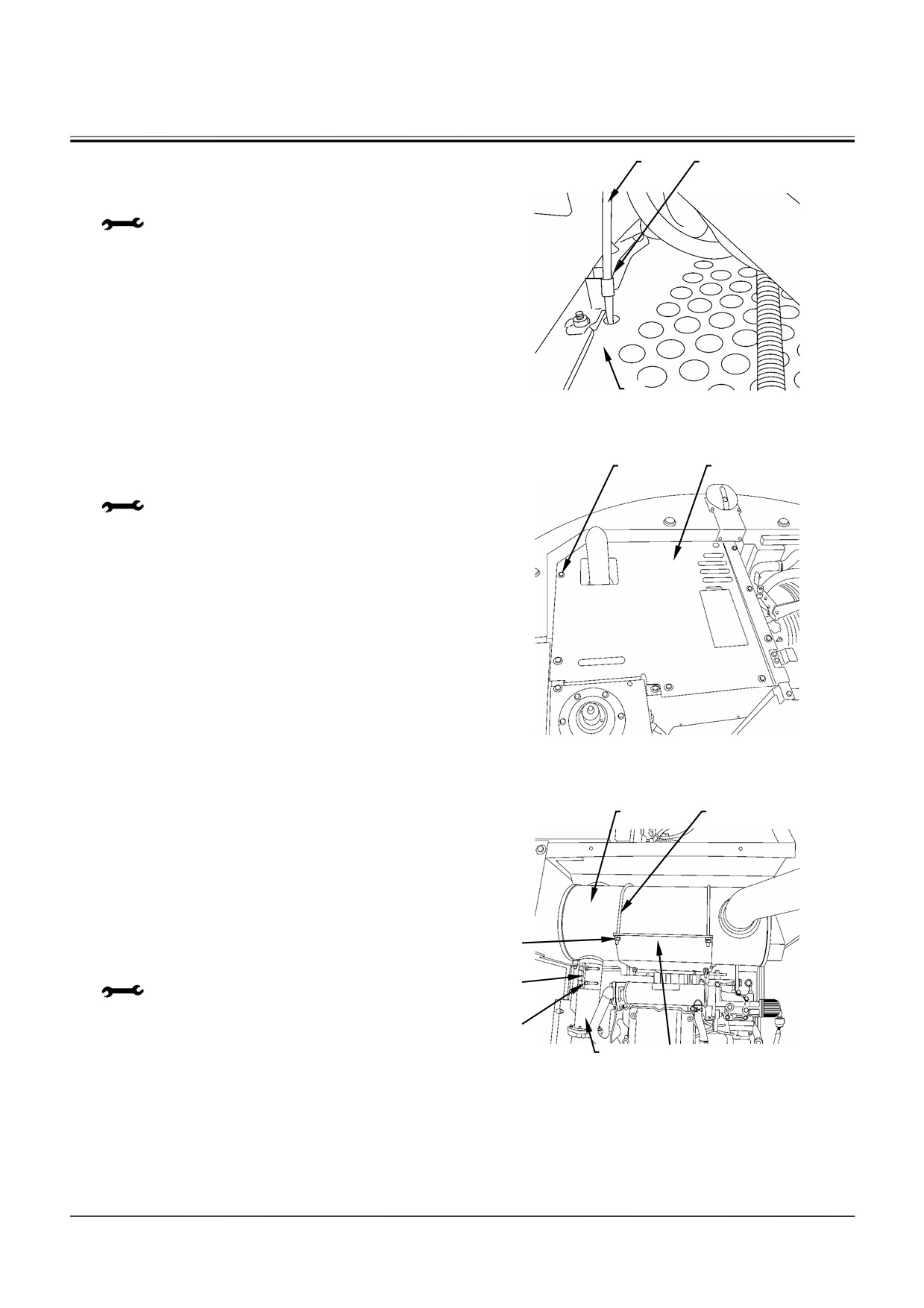

8. Удалите болты (20) (7 шт.) из крышки (21).

Снимите крышку (21).

: 17 мм

W1V1-02-04-028

9. Ослабьте гайки (25) (2 шт.) на хомуте (26).

Переместите хомут (26) на сторону выпускной

трубы (24).

10. Прикрепите нейлоновый строп к глушителю

(22) и удерживайте глушитель (22). Удалите

гайки (27) (8 шт.) из U-образных болтов (23) (2

шт.). Поднимите и снимите глушитель (22) с

кронштейна для глушителя.

: 17 мм

Кронштейн для

W1V1-02-04-022

глушителя

W2-11-26

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

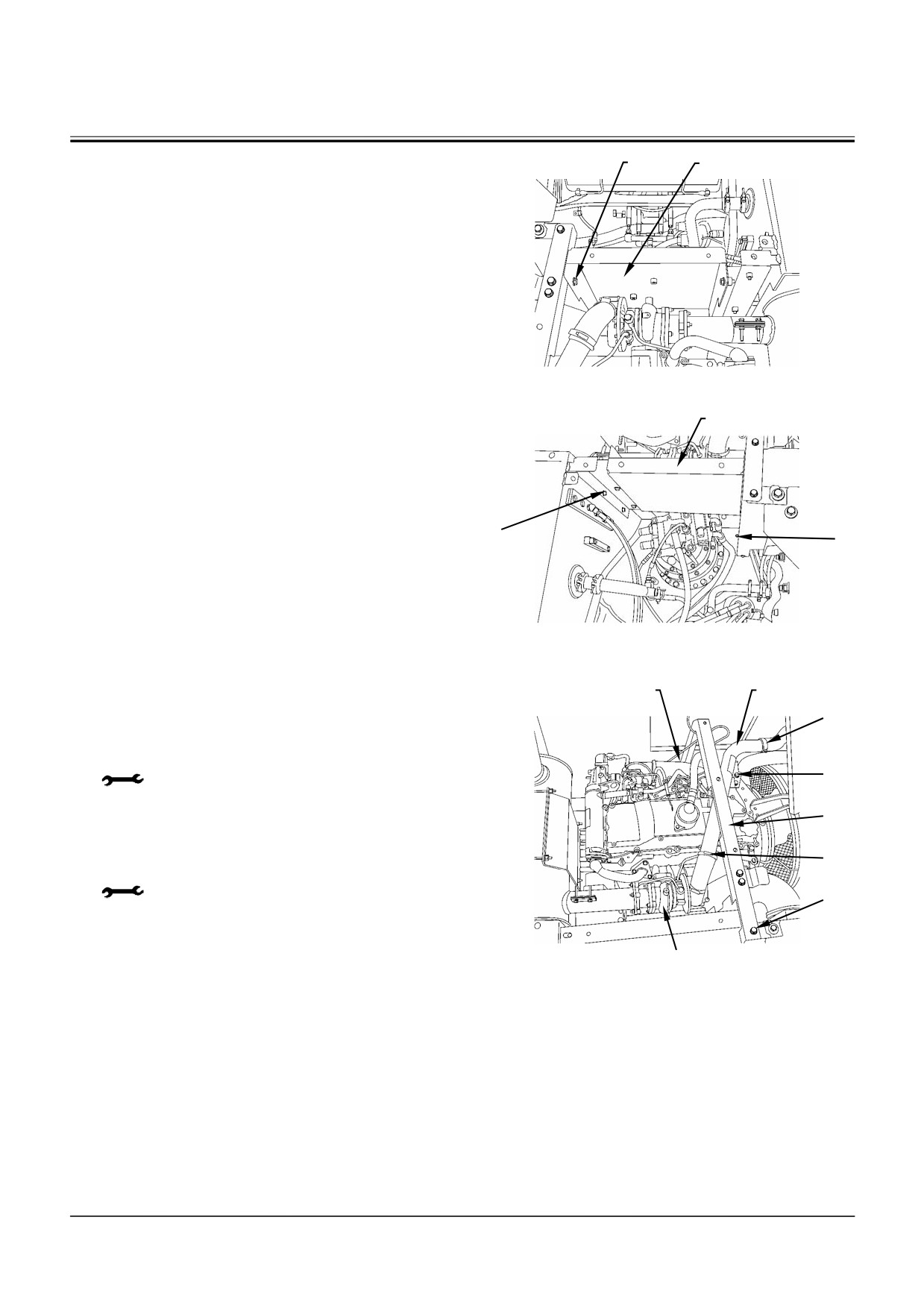

11. Удалите болты (28), (30) (2 шт.) и (31) (3 шт.) из

крышки (29). Снимите крышку (29).

W1V1-02-11-054

W1V1-02-11-055

37B

12. Удалите болты (37А) и (37В) (2 шт.) с обоих

концов кронштейна (35). Снимите кронштейн

(35).

: 17 мм

13. Удалите болты (34) (2 шт.) из трубы (32). Ос-

лабьте хомуты (33,

36). Отсоедините трубу

(32) от шланга промежуточного охладителя и

турбонагнетателя.

: 17 мм

37A

Турбонагнетатель

W1V1-02-11-041

W2-11-27

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

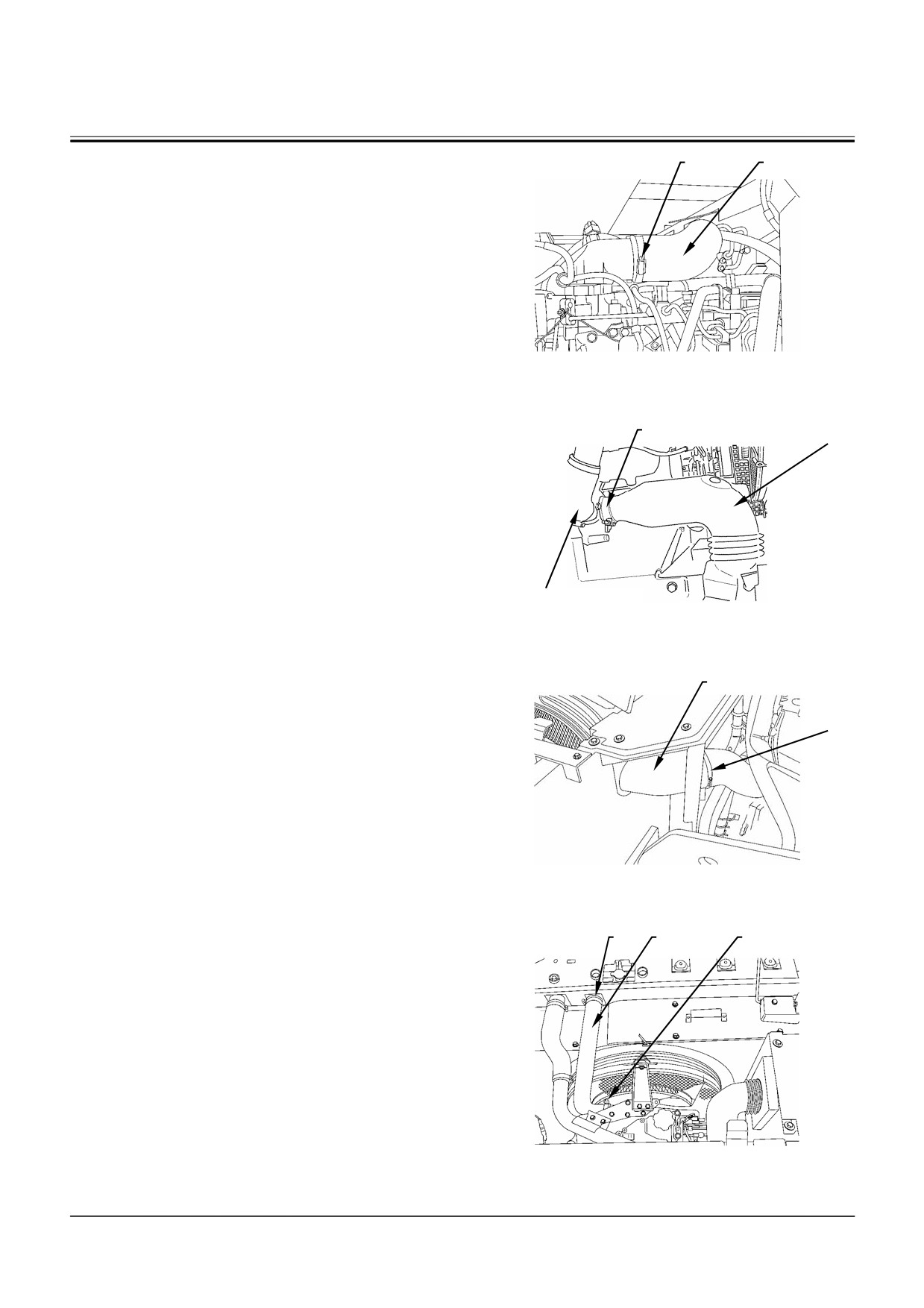

14. Ослабьте хомут (38) на шланге (39). Отсоеди-

ните шланг (39) от трубы двигателя.

W1V1-02-11-042

15. Ослабьте хомуты (40, 42) на шланге (41). От-

соедините шланг (41) от труб турбонагнетате-

ля и воздухоочистителя.

Турбонагнетатель

W1V1-02-11-013

W1V1-02-11-043

16. Ослабьте хомуты (43) (2 шт.) на шланге (44).

Отсоедините шланг (44) от труб радиатора и

двигателя. Закройте крышками шланги и тру-

бы.

W1V1-02-11-044

W2-11-28

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

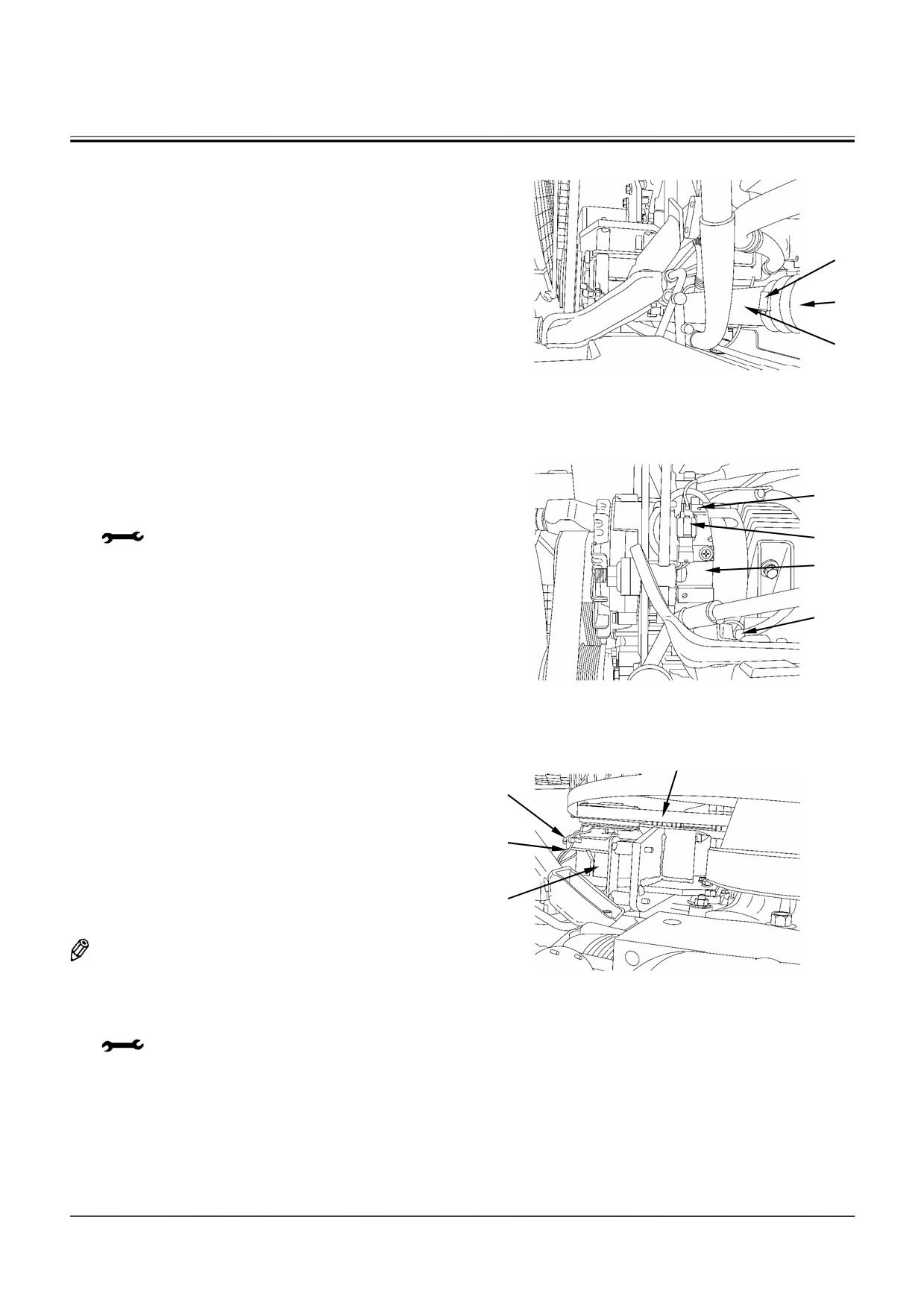

17. Ослабьте хомут (45) на шланге (46). Отсоеди-

ните шланг (46) от трубы (47). Закройте крыш-

ками шланги и трубы.

W1V1-02-11-045

18. Удалите гайки (48, 52) из клеммы на генера-

торе (51). Отсоедините провода (49, 53) от

48, 49

клеммы. Отсоедините разъем (50).

: 6,5 мм

52, 53

W1V1-02-11-046

Ремень

19. Полностью ослабьте регулировочный винт со

стороны крепления крышки (4) под радиато-

ром. Прикрепите нейлоновый строп к ком-

прессору (54) и удерживайте компрессор (54).

Отсоедините разъем (А) на компрессоре (54).

Удалите болты (55) (4 шт.) из компрессора (54).

Снимите ремень компрессора и компрессор

(54) с двигателя.

ПРИМЕЧАНИЕ: При снятии и установке дви-

гателя следите за тем,

W1V1-02-11-047

чтобы поднятый компрессор

(54) находился за пределами

зоны двигателя.

: 13 мм

W2-11-29

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

20. Ослабьте хомуты (56, 58) на шлангах (57, 59)

со стороны установки противовеса. Отсоеди-

ните шланги (57, 59) от труб (2 шт.) обогрева-

теля в двигателе. Закройте крышками шланги

и трубы.

W1V1-02-11-048

21. Отсоедините шланги (61) (2 шт.) от труб (2 шт.)

для фильтра очистки масла со стороны уста-

новки противовеса. Закройте крышками от-

крытые концы шланга.

: 36 мм

22. Ослабьте хомуты (60, 64) на шлангах (62, 63)

со стороны установки противовеса. Отсоеди-

ните шланги (62, 63) от топливной трубы дви-

гателя. Закройте крышками шланг и трубу.

W1V1-02-11-049

W2-11-30

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

23. Удалите болты (69), (70) (2 шт.) из крышки (66).

Ослабьте болт (73) на крышке (72). Снимите

крышки (66, 72) с основной рамы.

ПРИМЕЧАНИЕ: Так как крышка (66) снимается

вместе с крышкой

(72), не

удаляйте болты (71) (2 шт.).

: 17 мм

W1V1-02-11-056

W1V1-02-04-045

24. Удалите болты (76) (3 шт.) из кронштейна (75).

Снимите кронштейн (75) с топливного бака

(74).

: 17 мм

W1V1-02-04-031

W2-11-31

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

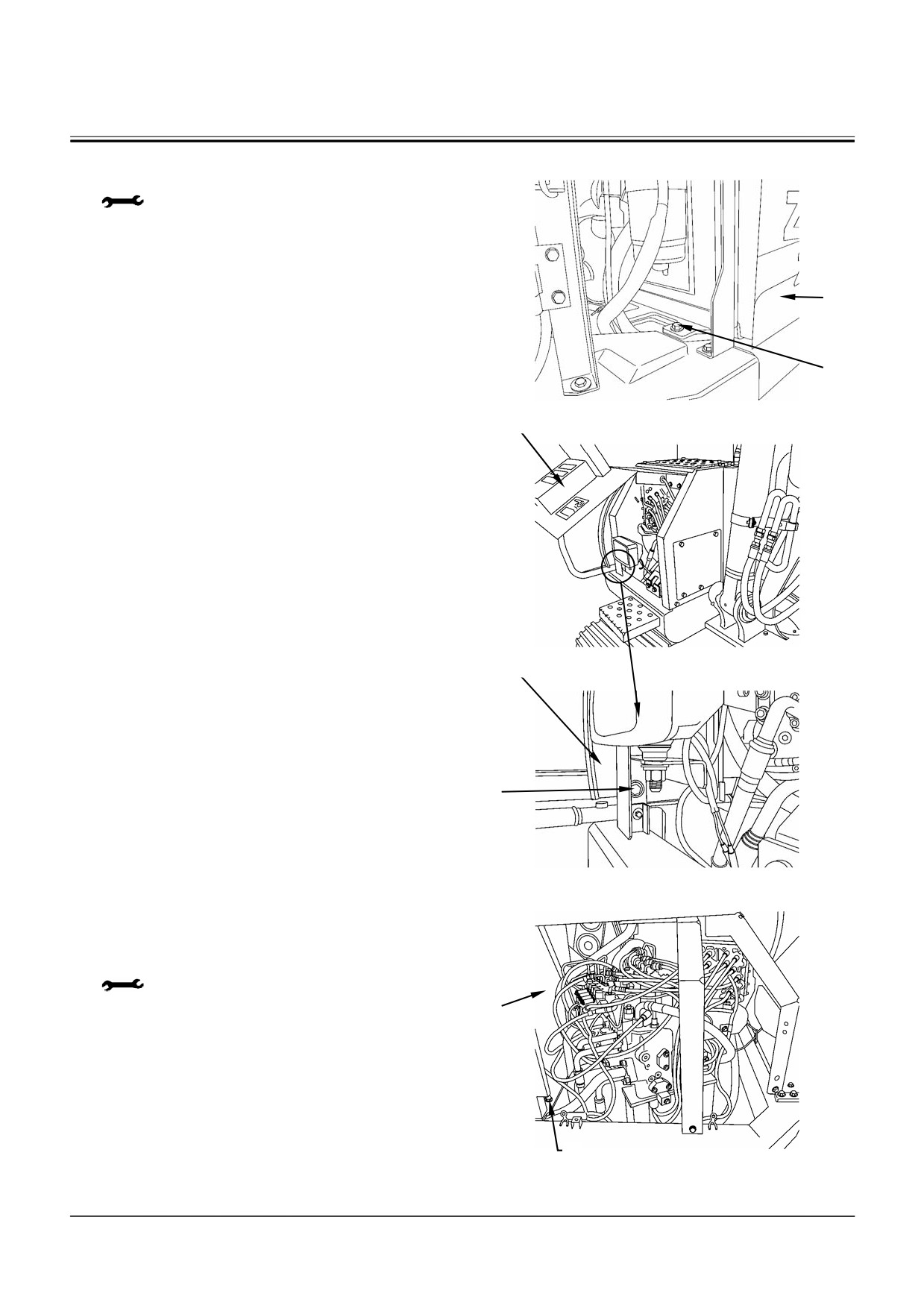

25. Удалите болты (77) (2 шт.) из топливного бака

(74).

: 24 мм

W1V1-04-11-030

Передняя крышка

26. Откройте переднюю крышку. Удалите болт (78)

из боковой крышки. Откройте боковую крышку.

W1V1-02-05-075

Боковая крышка

W1V1-02-05-076

27. Удалите болты (79) (2 шт.) из топливного бака

(74).

: 24 мм

W1V1-02-05-079

W2-11-32

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

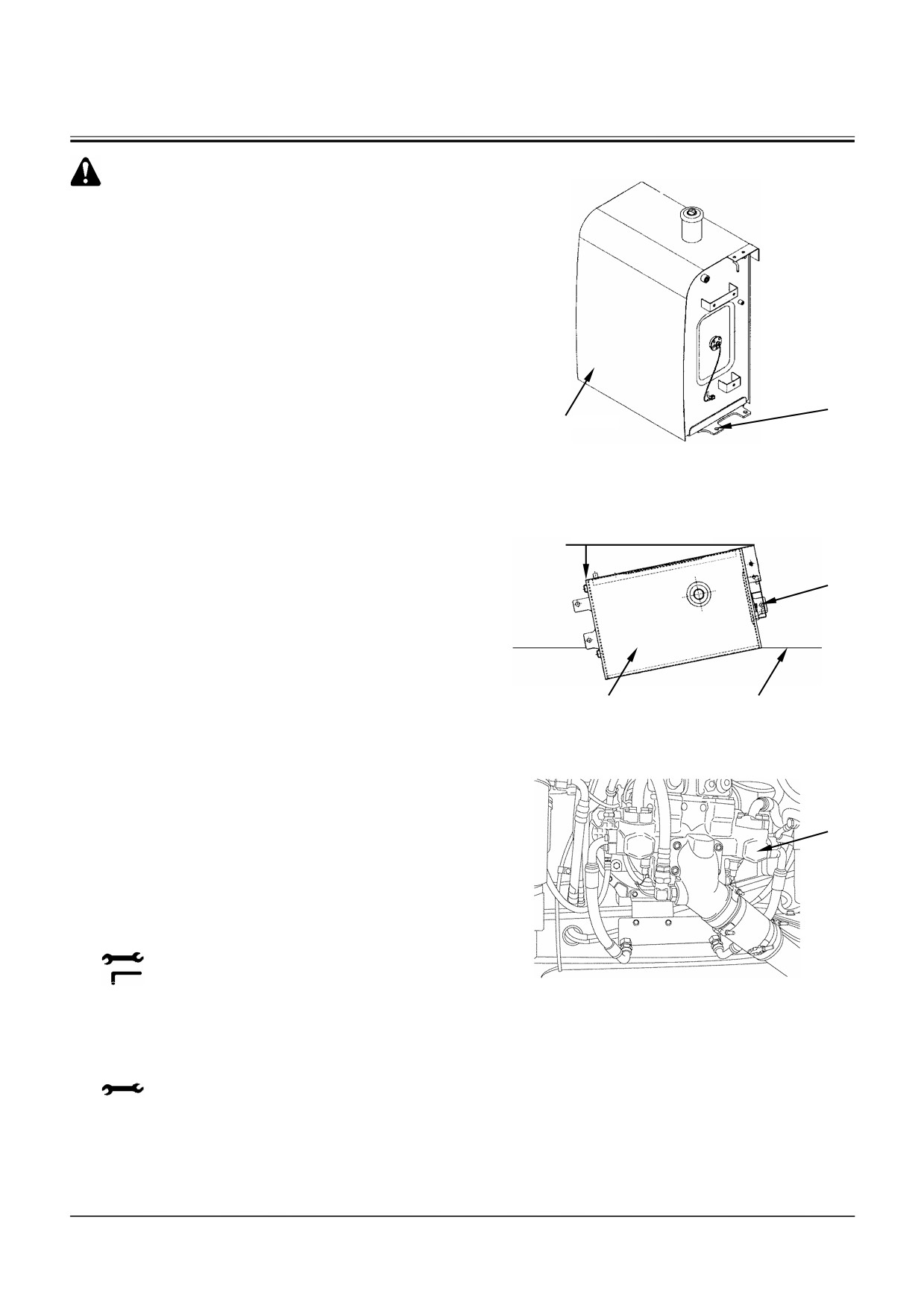

ПРЕДОСТЕРЕЖЕНИЕ: Масса топливного

бака (74): 110 кг

ВАЖНО: Чтобы топливный бак (74) не опроки-

нулся, после перемещения топливного

бака

(74) прикрепите нейлоновый

строп к топливному баку (74) и удер-

живайте его.

Проверьте, чтобы топливный кран не

контактировал с основной рамой со

стороны крепления крышки под топ-

ливным баком (74).

28. Прикрепите нейлоновый строп к топливному

баку (74). Поднимите и переместите топлив-

ный бак (74) на 15 мм в сторону установки

противовеса. Разверните топливный бак (74)

W1V1-02-04-032

на 200 мм наружу от центрального положения

А топливного бака (74).

200 мм

W1V1-02-04-033

Основная рама

29. Отсоедините все шланги и трубопроводы от

насосного агрегата

(80). Прикрепите иден-

тификационные бирки на отсоединенные

шланги для упрощения последующей сборки.

Закройте крышками открытые концы шлан-

гов, трубопроводов и насосного агрегата.

: 19 мм, 22 мм, 27 мм, 36 мм

: 8 мм, 10 мм

W1V1-02-11-012

30. Отсоедините все провода от насосного агре-

гата (80).

: 17 мм

W2-11-33

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

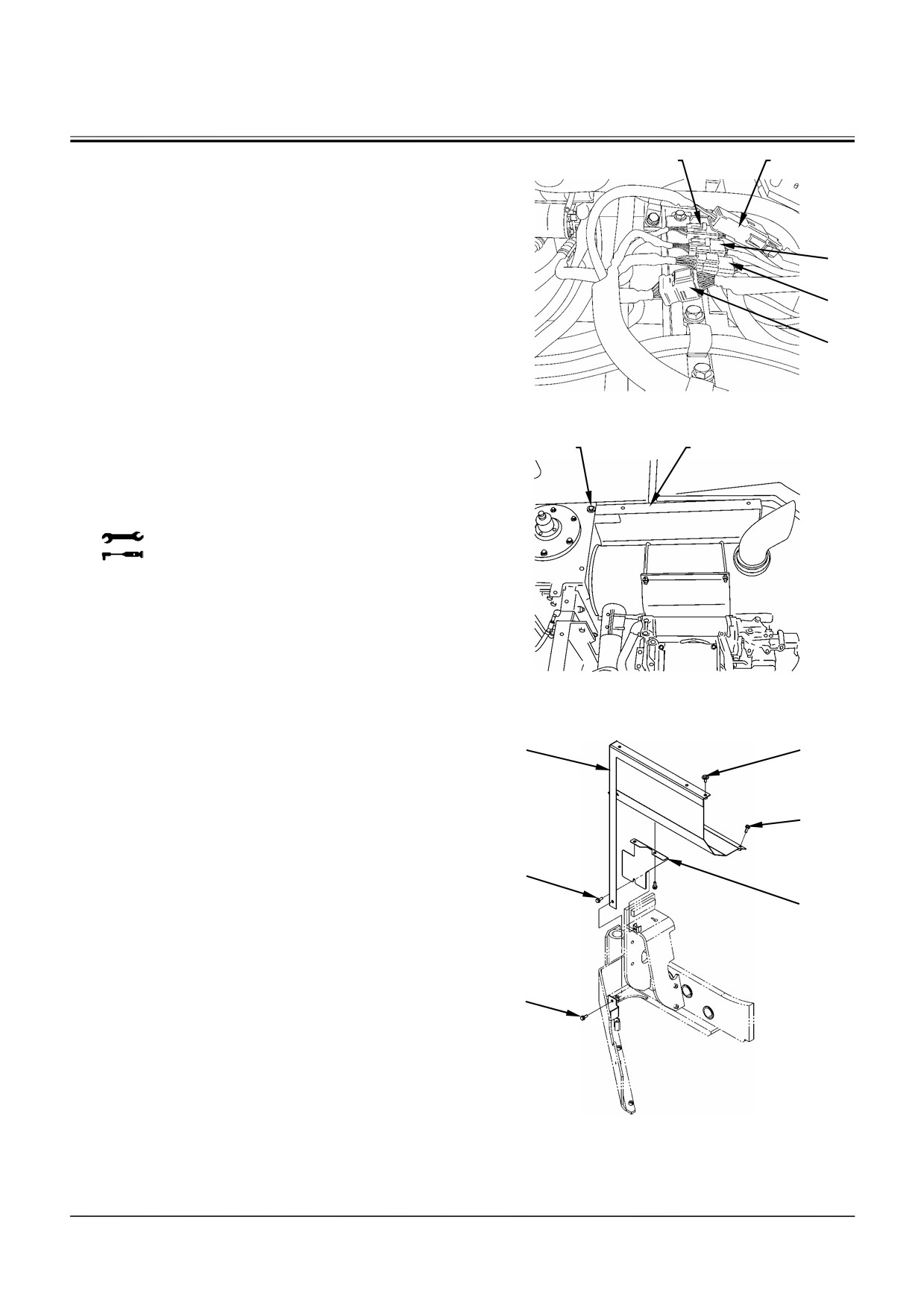

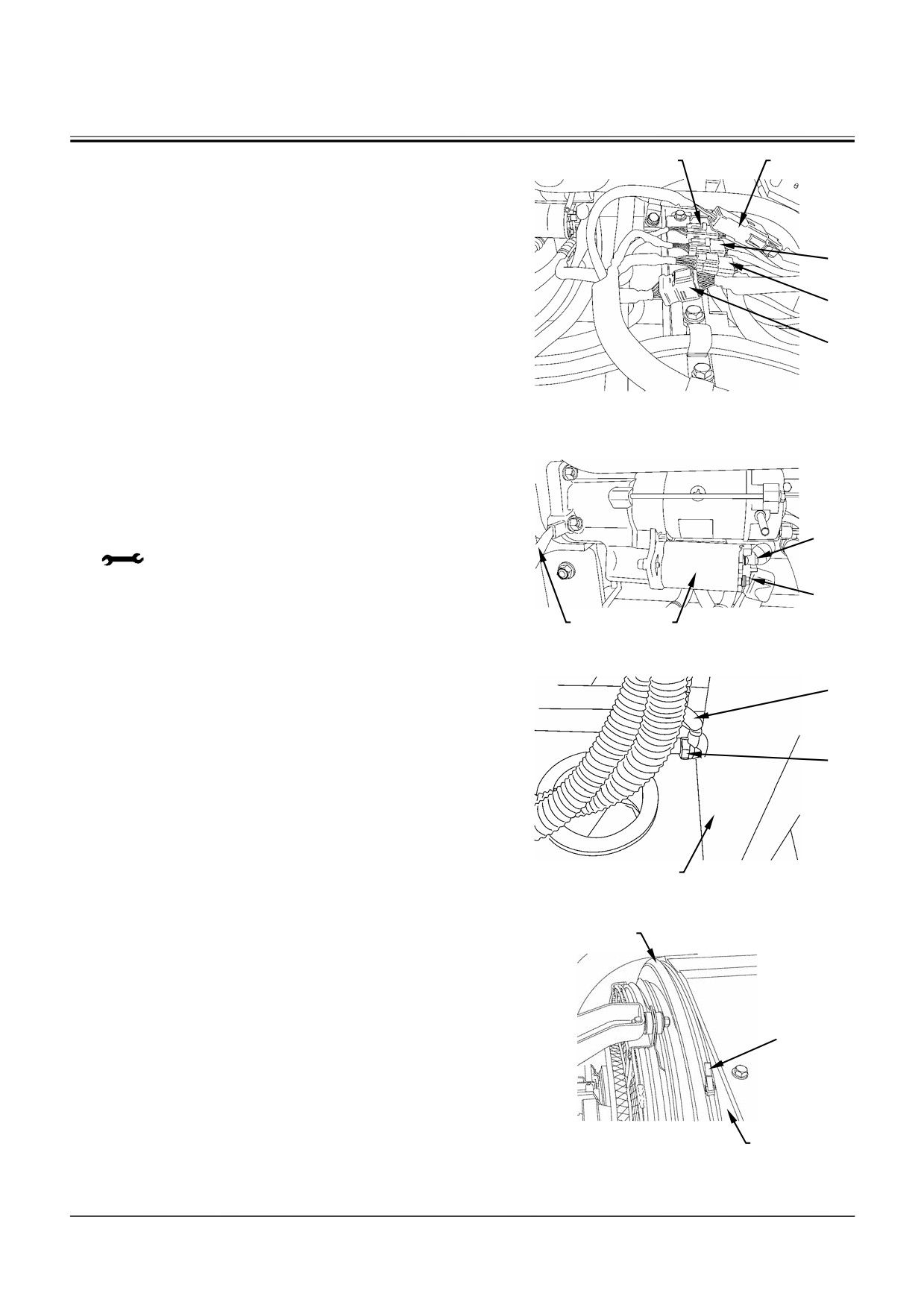

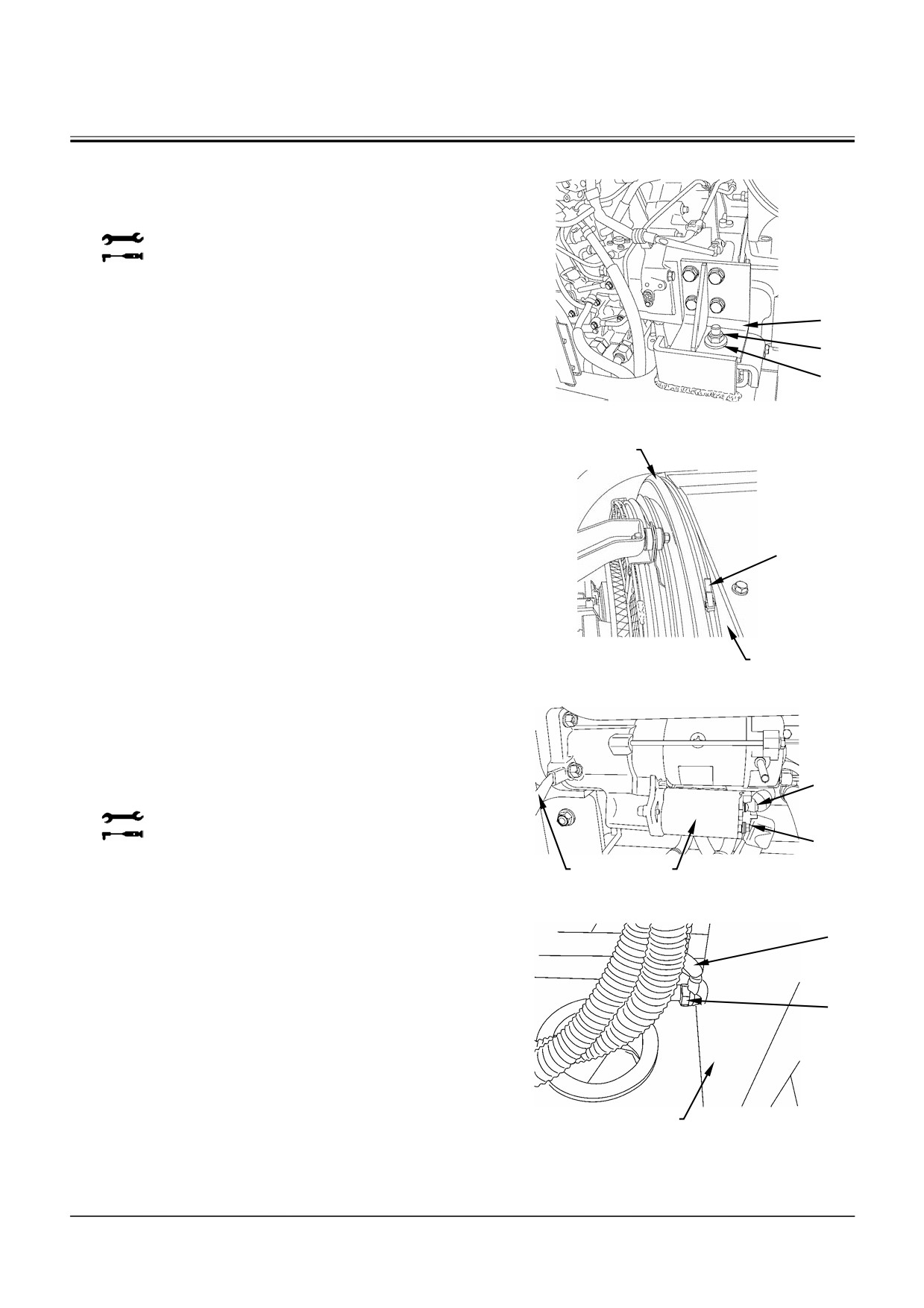

31. Отсоедините разъемы (81) (5 шт.) со стороны

крепления крышки под двигателем.

W1V1-02-11-050

32. Удалите гайки (82, 84) из клеммы стартера

(86) со стороны крепления крышки под двига-

телем. Отсоедините провода

(83,

85) от

клеммы. Удалите болт (88) из основной рамы

(2). Удалите провод массы (87).

82, 83

： 17 мм, 22 мм

84, 85

W1V1-02-11-051

W1V1-02-11-052

33. Ослабьте хомут (90) на резине (89). Снимите

резину (89) с кожуха (91).

W1V1-02-11-010

W2-11-34

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

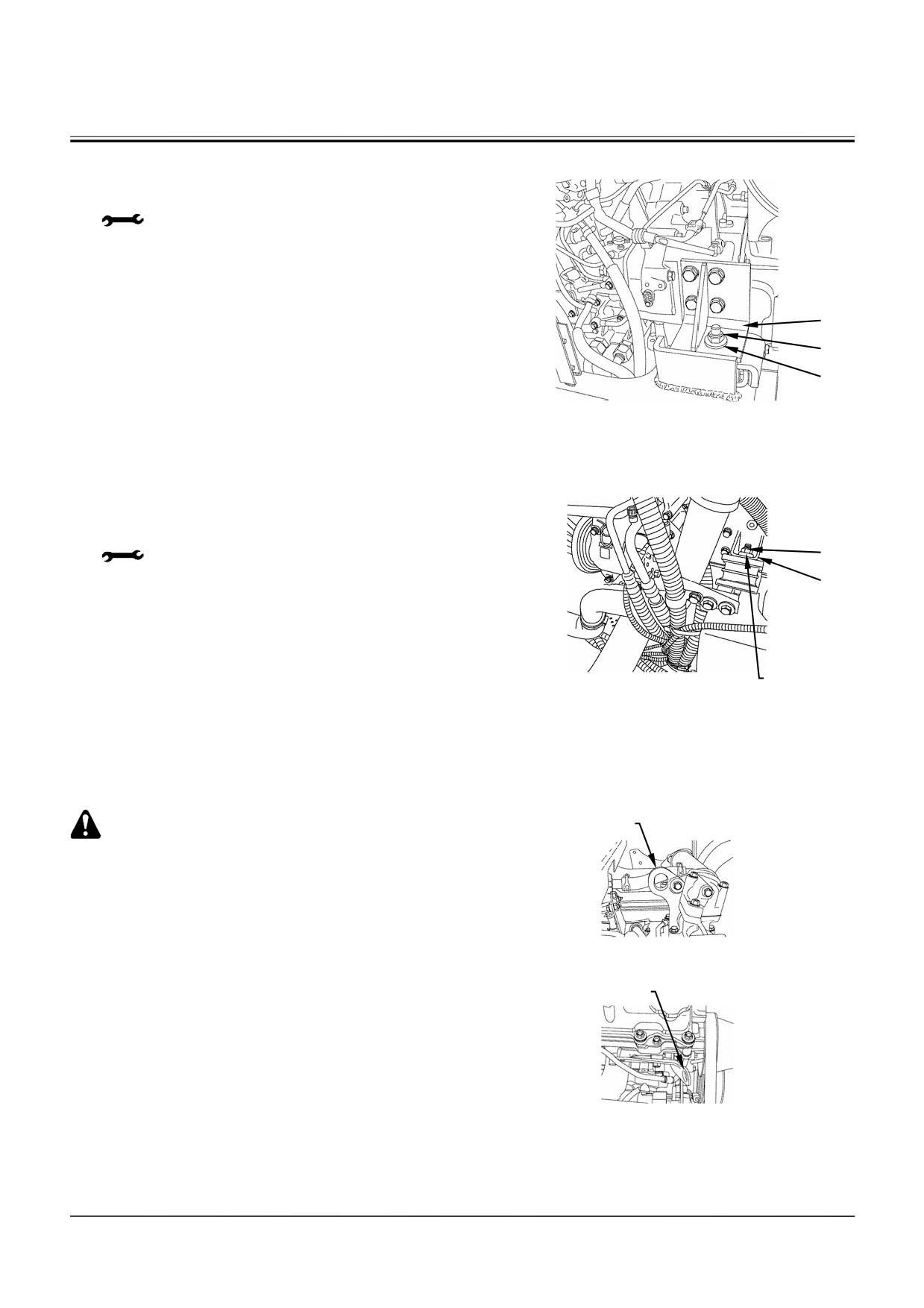

34. Удалите гайки (93) (2 шт.) и шайбы (94) (2 шт.)

из кронштейнов (92) (2 шт.) двигателя на сто-

роне насосного агрегата.

: 27 мм

W1V1-02-11-022

35. Удалите гайки (95) (2 шт.) и шайбы (97) (2 шт.)

из кронштейнов (96) (2 шт.) двигателя на сто-

роне радиатора.

: 22 мм

W1V1-02-11-017

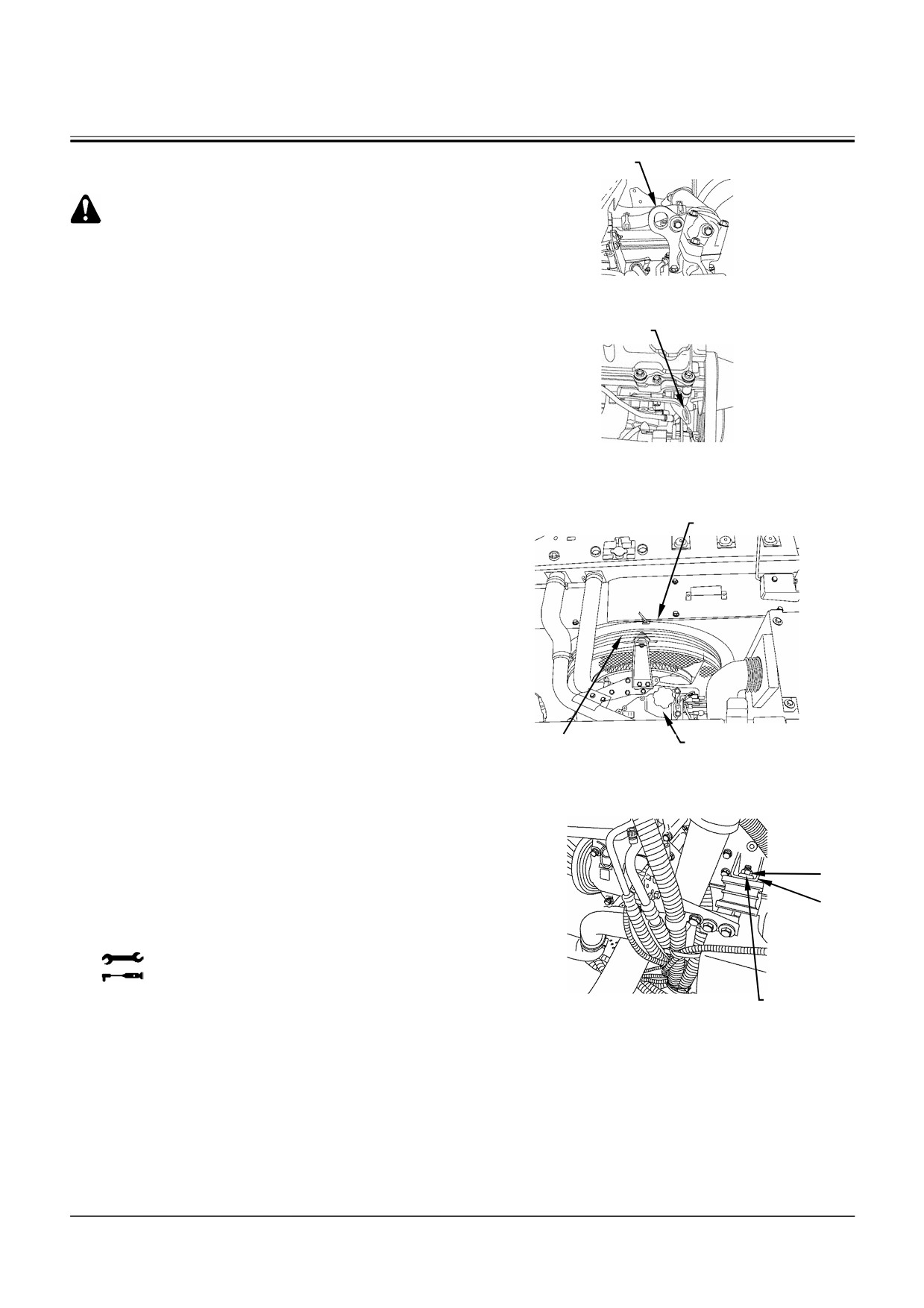

ПРЕДОСТЕРЕЖЕНИЕ: Масса двигателя +

насос + ограждение вентилятора: 650 кг

ВАЖНО: Прежде, чем поднимать блок двигате-

ля, убедитесь, что все шланги, трубо-

проводы и провода отсоединены от

двигателя и насоса. Если поднимать

W1V1-02-11-032

блок двигателя с прикрепленными

шлангами, трубопроводами и прово-

дами, то можно повредить их.

36. Установите серьги (2 шт.) в отверстия крепле-

ния грузозахватных устройств (98, 99) на дви-

гателе. Удерживайте двигатель стальным ка-

натом. Отрегулируйте стальной канат и при-

дайте двигателю и насосному агрегату гори-

зонтальное положение.

W1V1-02-11-033

W2-11-35

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

37. Поднимите блок двигателя/насоса (100) на 15

мм по горизонтали и вертикали. Перемещайте

блок двигателя/насоса (100) по горизонтали в

сторону насоса до тех пор, пока ограждение

вентилятора на двигателе не отделится от ко-

жуха (91). Поднимите и снимите блок двига-

теля/насоса (100) с основной рамы.

W1V1-02-11-044

Ограждение венти-

100

лятора

W2-11-36

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Масса двигателя +

насос + ограждение вентилятора: 650 кг

1. Установите серьги (2 шт.) в отверстия крепле-

ния грузозахватных устройств (98, 99) на дви-

W1V1-02-11-032

гателе. Удерживайте двигатель стальным ка-

натом. Отрегулируйте стальной канат и при-

дайте блоку двигателя/насоса (100) горизон-

тальное положение. Переместите двигатель в

сторону установки двигателя на основной ра-

ме.

W1V1-02-11-033

2. Сначала установите ограждение вентилятора

в двигателе на кожух (91). Опустите блок дви-

гателя/насоса (100) на участок установки дви-

гателя на основной раме.

W1V1-02-11-044

Ограждение вентиля-

100

тора

3. Установите кронштейны (96) (2 шт.) для дви-

гателя со стороны радиатора на основной

раме и зафиксируйте шайбами (97) (2 шт.) и

гайками (95) (2 шт.).

: 22 мм

: 180 Н·м (18,4 кгс·м)

W1V1-02-11-017

W2-11-37

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

4. Установите кронштейны (92) (2 шт.) для дви-

гателя со стороны насоса на основной раме и

зафиксируйте шайбами (94) (2 шт.) и гайками

(93) (2 шт.).

: 27 мм

: 400 Н·м (41 кгс·м)

W1V1-02-11-022

5. Накройте кожух (89) резиной (91). Закрепите

резину (89) хомутом (90).

W1V1-02-11-010

6. Присоедините провода

(82,

84) к клемме

стартера (86) со стороны крепления крышки

под двигателем и зафиксируйте гайками (83,

85). Установите провод массы (87) на основ-

82, 83

ной раме (2) с помощью болта (88).

: 17 мм

: 50 Н·м (5 кгс·м)

84, 85

W1V1-02-11-051

W1V1-02-11-052

W2-11-38

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

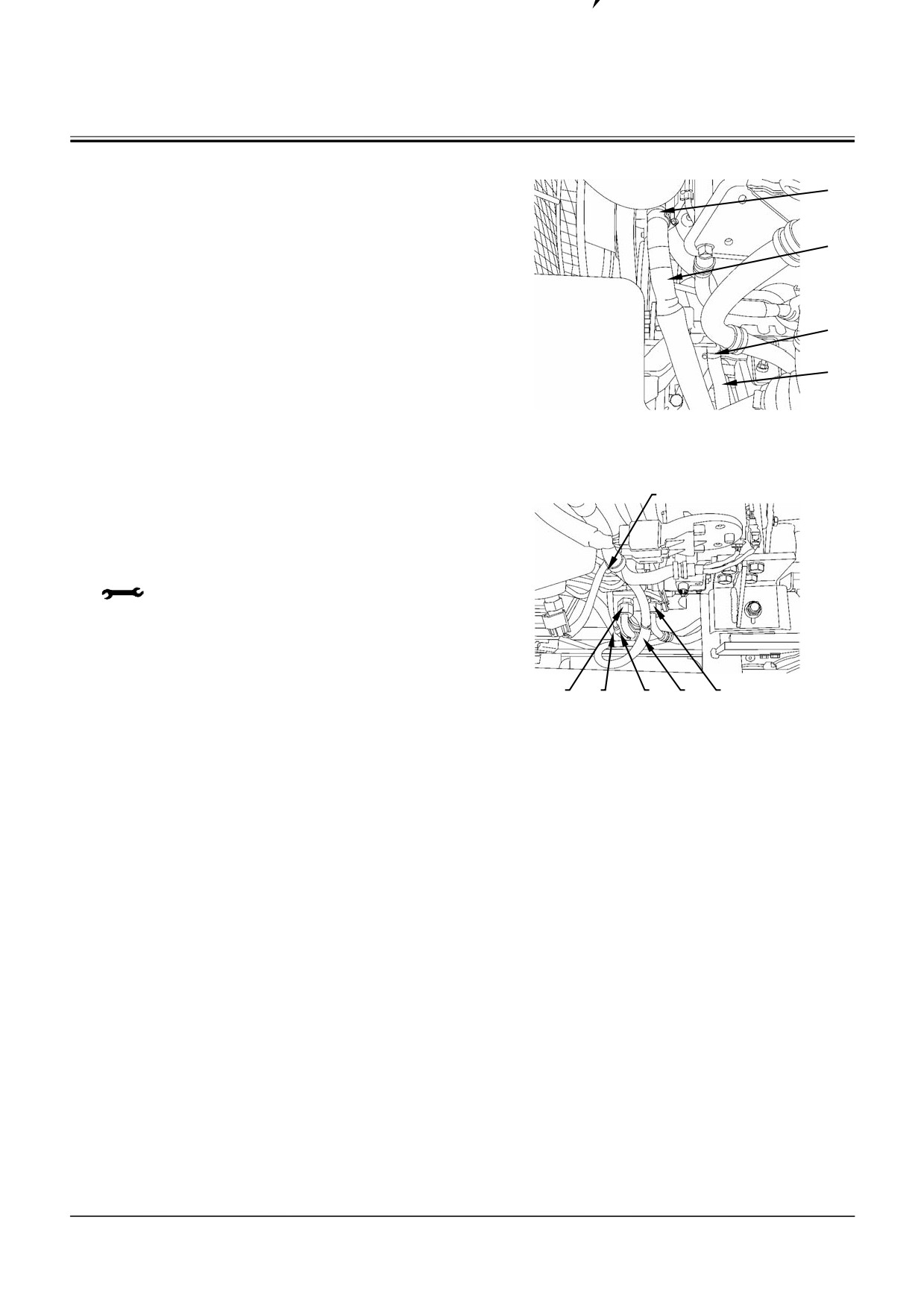

7. Установите разъемы (81) (5 шт.) со стороны

крепления крышки (81) под двигателем.

W1V1-02-11-050

8. Откройте и заблокируйте дверь отделения

насосов. Установите крышки (66, 72) на ос-

новную раму с помощью болтов (69), (70) (2

шт.) и (73).

: 17 мм

: 50 Н·м (5 кгс·м)

W1V1-02-11-056

W1V1-02-04-045

W2-11-39

ПОВОРОТНАЯ ЧАСТЬ / Двигатель

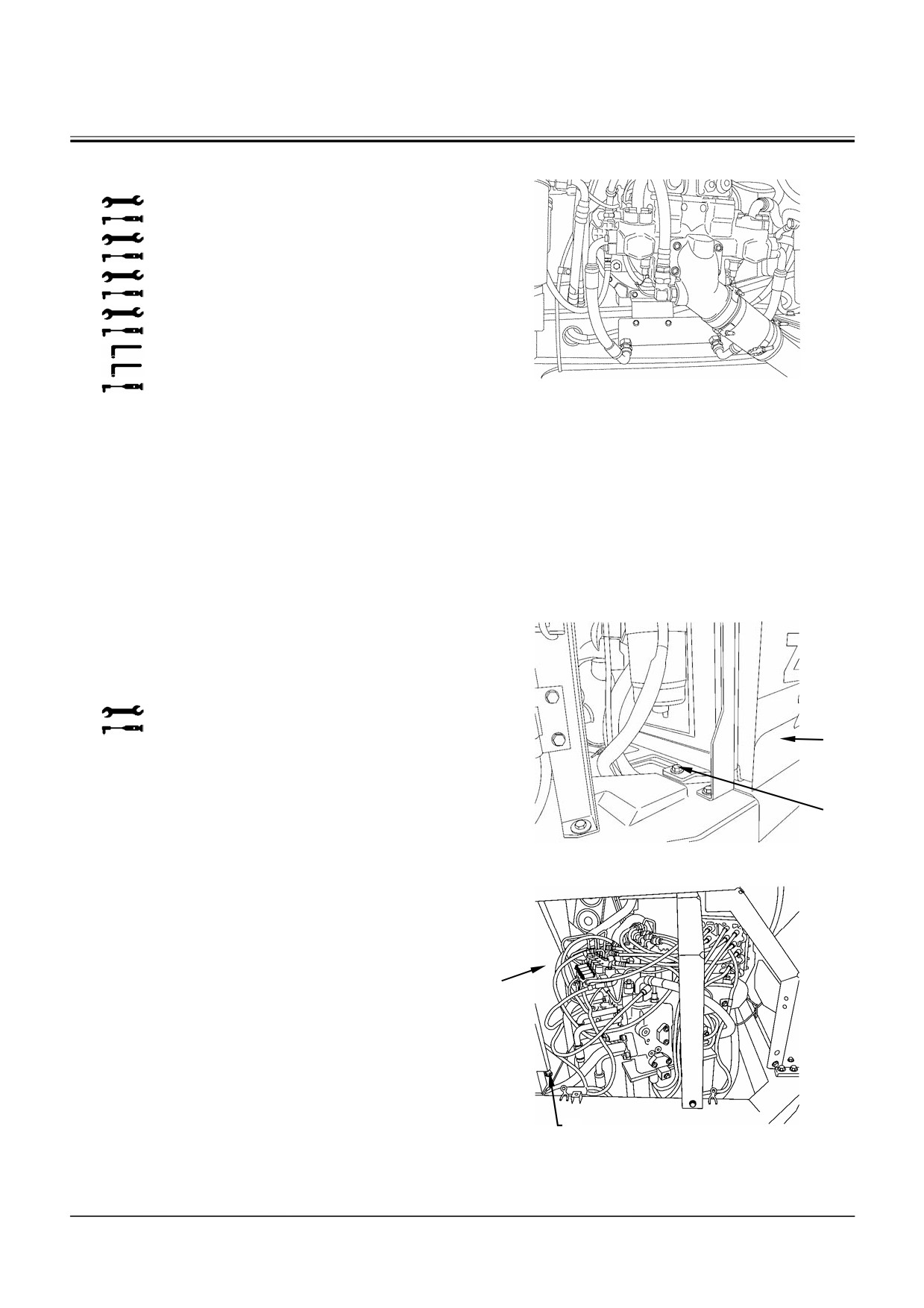

9. Прикрепите все шланги и трубопроводы к на-

сосному агрегату.

: 19 мм

: 30 Н·м (3,0 кгс·м)

: 22 мм

: 40 Н·м (4,0 кгс·м)

: 27 мм

: 80 Н·м (8,0 кгс·м)

: 36 мм

: 180 Н·м (18 кгс·м)

: 8 мм

: 10 мм

: 90 Н·м (9,0 кгс·м)

W1V1-02-11-012

10. Установите все разъемы и хомуты на насос-

ный агрегат.

11. Поднимите и переместите топливный бак (74) в

установочное положение на основной раме. Ус-

тановите топливный бак (74) на основную раму

и зафиксируйте болтами (77, 79) (по 2 шт.).

: 24 мм

: 270 Н·м (27,5 кгс·м)

W1V1-04-11-030

W1V1-02-05-079

W2-11-40

Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 69
