Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 56

ПОВОРОТНАЯ ЧАСТЬ / Противовес

ТАБЛИЦА МАССЫ

Единица измерения: кг

Модель

Масса

ZAXIS200-3, 200LC-3

4250

ZAXIS210H-3, 210LCH-3, 210K-3, 210LCK-3

4750

ZAXIS210K(HG)-3, 210LCK(HG)-3

5350

Класс ZX225US-3

7570

Класс ZX225USR-3

6650

ZAXIS210LCN-3, 240N-3

5500

ZAXIS240-3, 240LC-3

5400

ZAXIS250H-3, 250LCH-3, 250LC-3, 250LCN-3,

6100

ZAXIS270-3, 270LC-3

ZAXIS250K-3, 250LCK-3, ZAXIS280LC-3, 280LCN-3

6500

W2-2-4

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

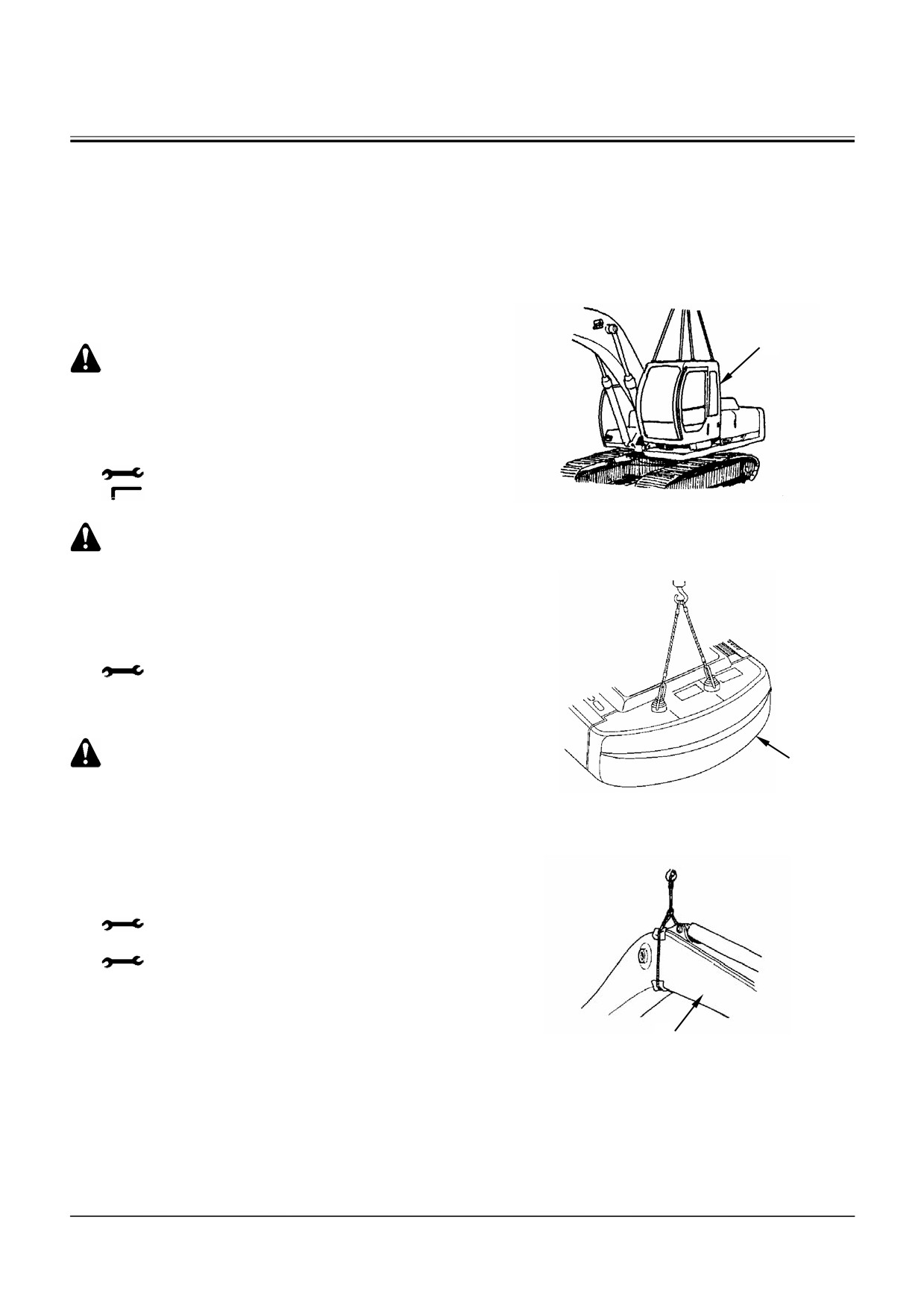

СНЯТИЕ И УСТАНОВКА ОСНОВНОЙ

РАМЫ

ВАЖНО: Прежде, чем приступать к работе,

сбросьте давление в гидробаке

(смотрите тему "ВЫПУСК ВОЗДУХА

ИЗ ГИДРОБАКА" на стр. W1-4-1).

Снятие

1

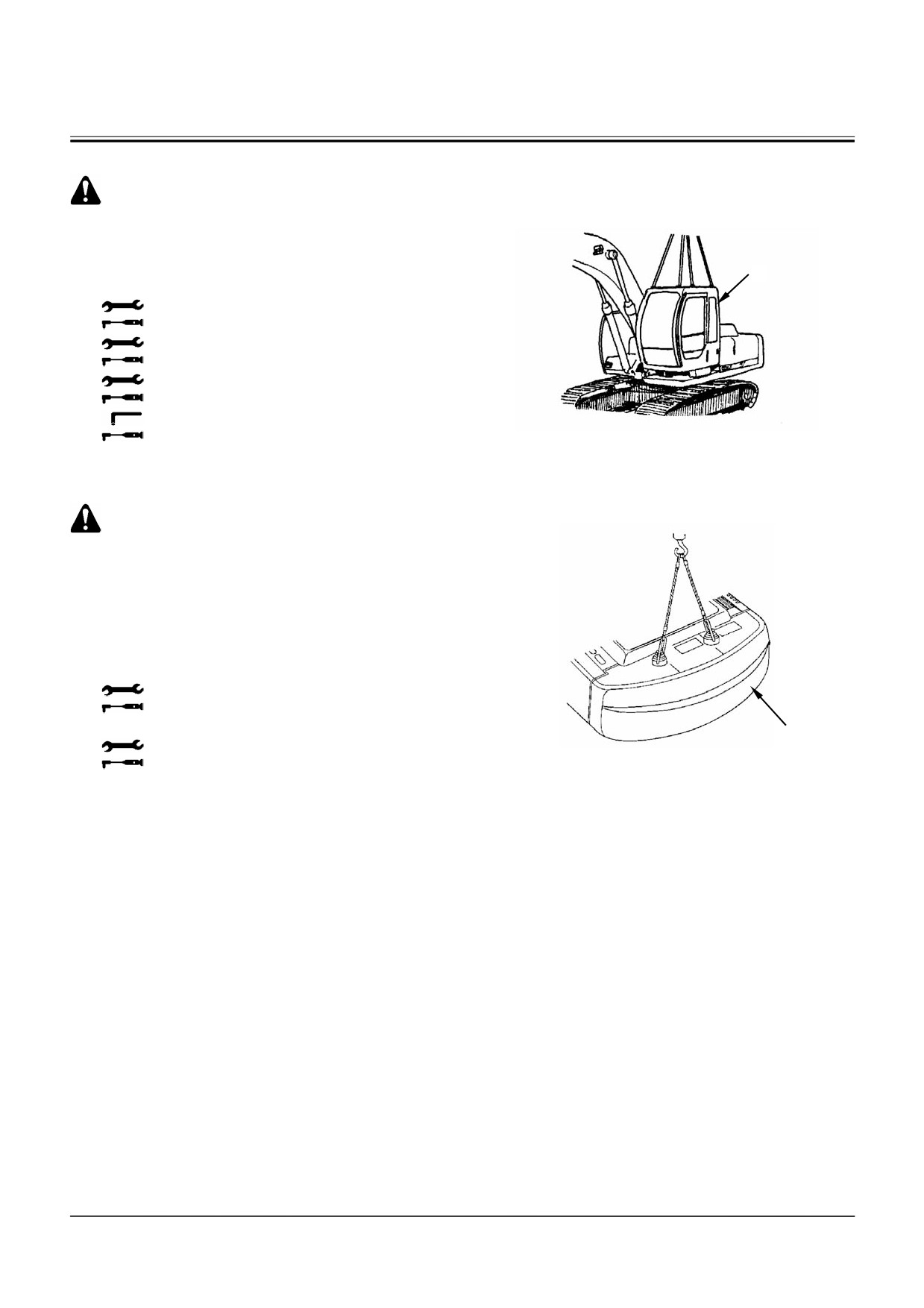

ПРЕДОСТЕРЕЖЕНИЕ: Масса кабины (1):

Смотрите таблицу массы на стр. W2-3-9.

1. Снимите кабину с основной рамы (смотрите

тему "Снятие и установка кабины" на стр.

W2-1-1).

: 17 мм, 24 мм, 30 мм

: 8 мм

W157-02-01-001

ПРЕДОСТЕРЕЖЕНИЕ: Масса противовеса

(2):

Смотрите таблицу массы на стр. W2-3-9.

2. Удалите противовес (2)

(смотрите тему "Снятие и установка противо-

веса" на стр. W2-2-1).

: 46 мм

ПРЕДОСТЕРЕЖЕНИЕ: Масса рабочего

2

оборудования (3) в сборе:

Смотрите таблицу массы на стр. W2-3-9.

W178-02-11-071

3. Снимите рабочее оборудование

(3) в сбор

(смотрите тему "Снятие и установка рабочего

оборудования" на стр. W4-1-2).

Класс ZX200-3, класс

225US-3, класс

225USR-3:

: 17 мм, 27 мм, 30 мм, 36 мм, 41 мм

Класс ZX240-3, класс ZX270-3:

: 17 мм, 30 мм, 32 мм, 36 мм, 41 мм

3

W178-02-11-072

W2-3-1

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

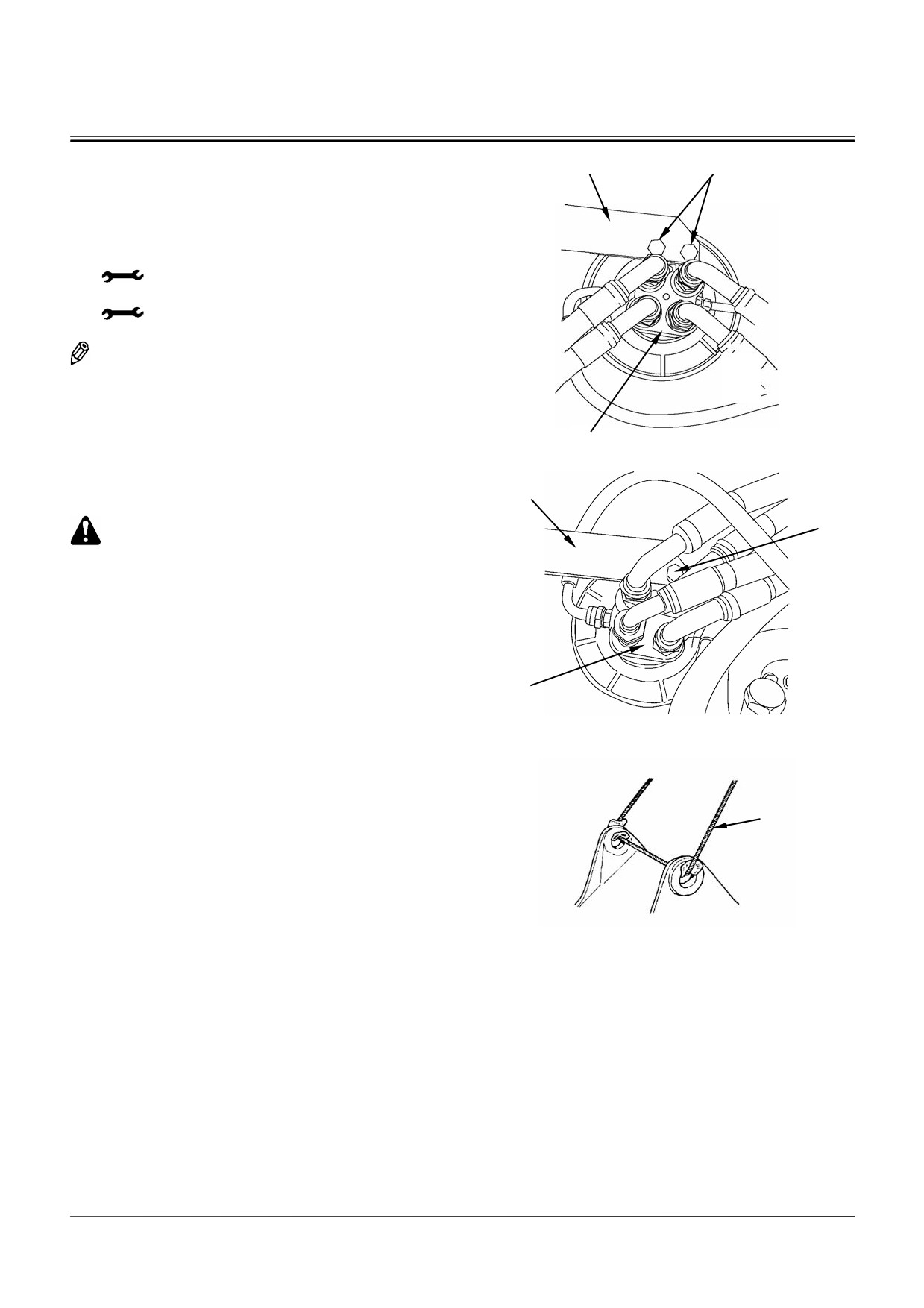

4. Удалите все шланги из верхней части цен-

4

5

трального шарнира (6). Удалите болты (5) (2

шт.) из центрального шарнира

(6). Удалите

стопор (4).

Класс ZX200-3, класс 225US-3, класс 225USR-3,

класс ZX240-3:

: 17 мм, 19 мм, 22 мм, 27 мм, 36 мм

Класс ZX270-3:

: 17 мм, 22 мм, 27 мм, 41 мм

ПРИМЕЧАНИЕ: Направление

установки

шлангов машин класса ZX225US-3,

класса ZX225USR-3, машин класса

ZX200-3, класса ZX240-3, класса

ZX270-3. (Смотрите рисунок справа.)

6

W1V1-03-03-001

Класс ZX200-3, класс 240-3, класс 270-3

4

5

ПРЕДОСТЕРЕЖЕНИЕ: Масса поворотной

части:

Смотрите таблицу массы на стр. W2-3-9.

5. Прикрепите стальные канаты к задней части

рамы (кронштейну противовеса) и кронштейну

стрелы.

6

W1V1-03-03-002

Класс ZX225US-3, класс 225USR-3

Стальной

канат

Кронштейн стрелы

W178-02-11-075

W2-3-2

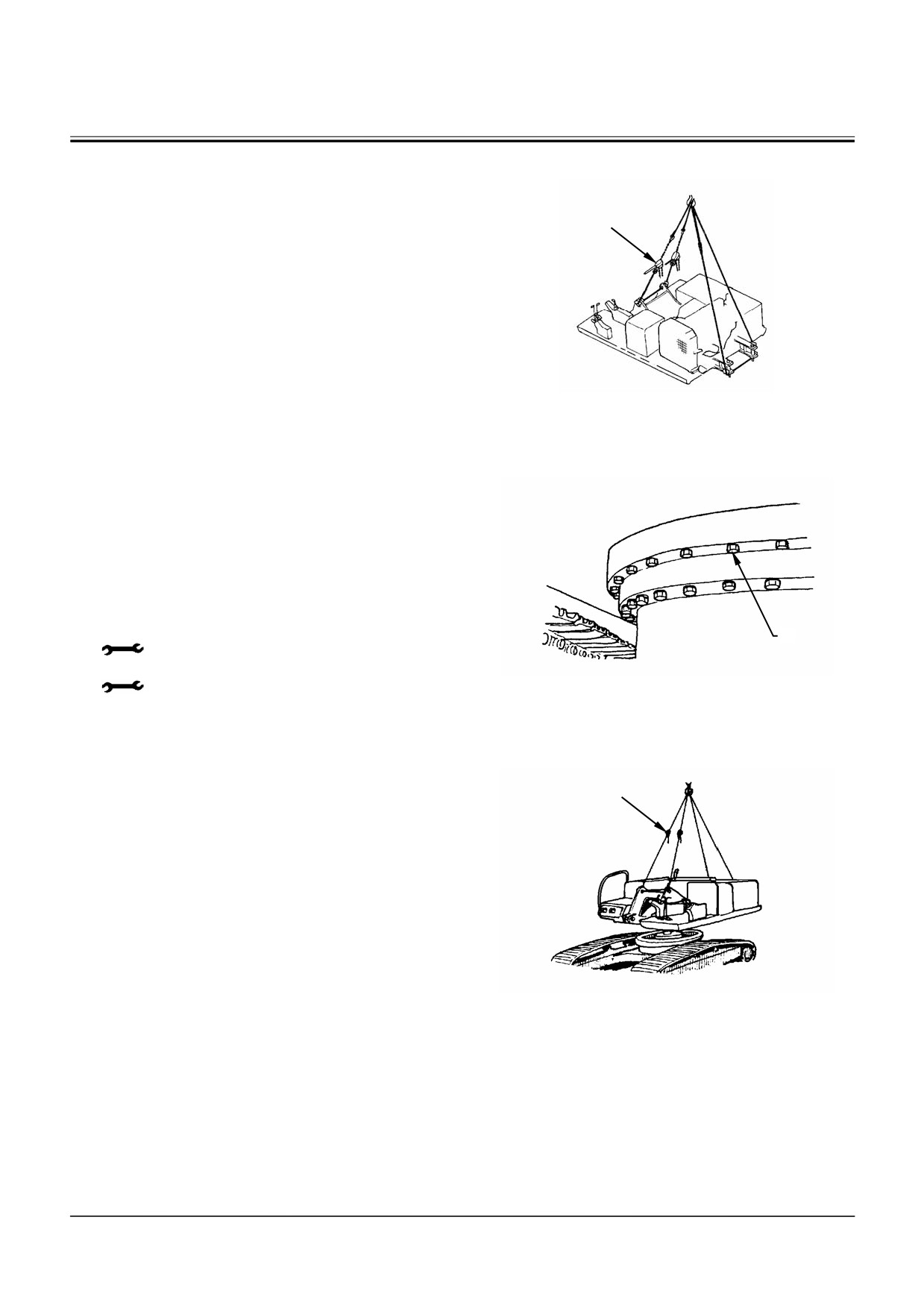

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

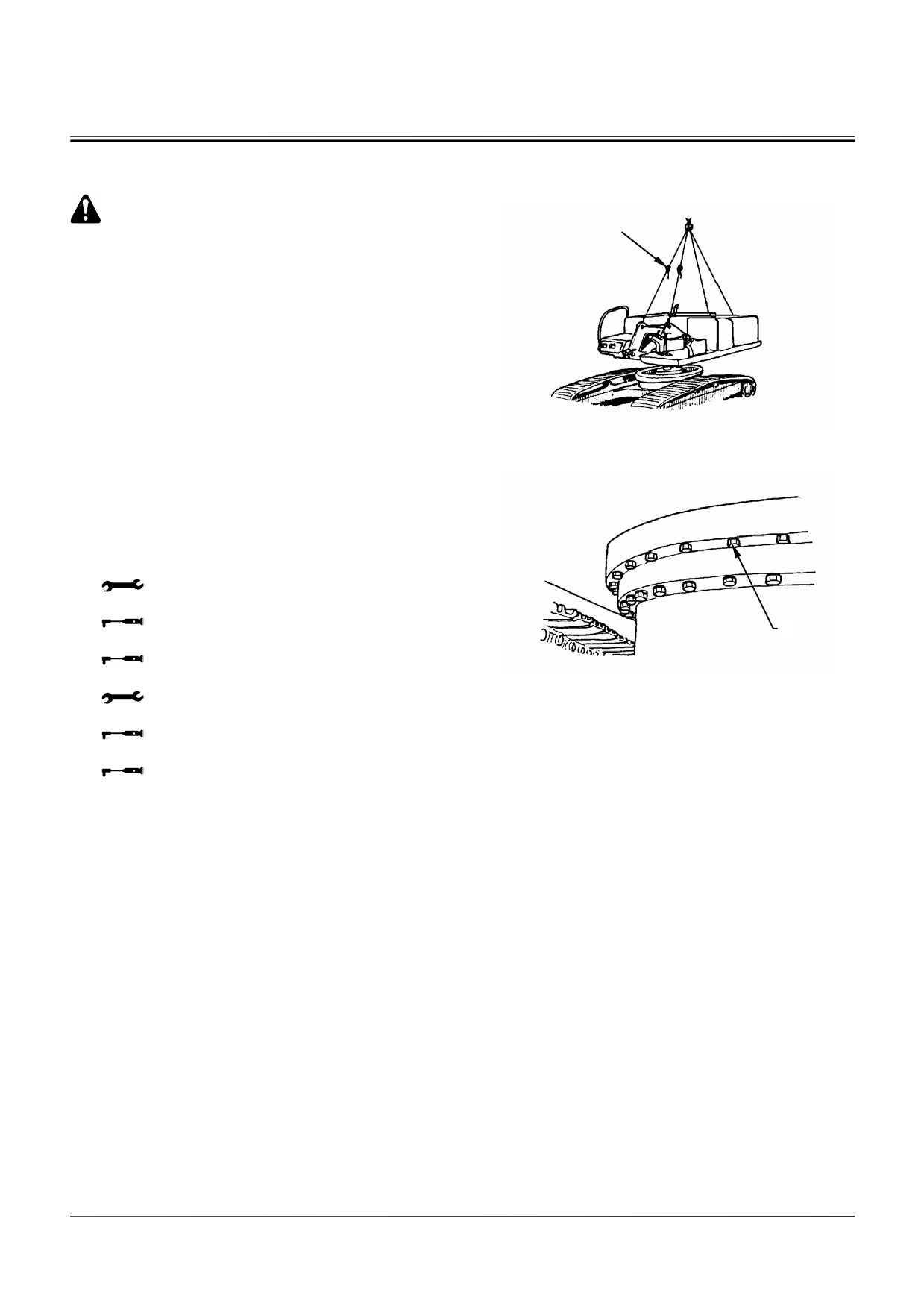

6. Выберите слабину канатов.

Если используется цепной блок, это облегчает

не только регулировку длины каната, но и

Цепной блок

выравнивание основной рамы. Следите за

тем, чтобы не повредить двигатель.

W1V1-02-03-001

7. Подшипник опорно-поворотного устройства

устанавливается под определенным углом

(смотрите стр. W3-1-2). Нанесите совпадаю-

щие метки на поворотную часть и наружное

кольцо подшипника опорно-поворотного уст-

ройства. Удалите болт (7).

Класс ZX200-3, класс 225US-3, класс 225USR-3:

7

: 30 мм

Класс ZX240-3, класс ZX270-3:

: 32 мм

W105-02-03-007

Цепной блок

8. Отрегулируйте цепной блок, чтобы выровнять

основную раму. Поднимите основную раму и

снимите ее с ходовой рамы.

W157-02-03-002

W2-3-3

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Масса поворотной

Цепной блок

части:

Смотрите таблицу массы на стр. W2-3-9.

1. Прикрепите стальной канат к основной раме.

Отрегулируйте цепной блок, чтобы выровнять

основную раму. Поднимите основную раму и

установите ее на ходовую раму. В отношении

порядка подъема смотрите тему "Снятие" на

стр. W2-3-2.

2. Совместите метки на поворотной части и на-

W157-02-03-002

ружном кольце подшипника опорно-поворот-

ного устройства.

Временно затяните болтами

(7) подшипник

опорно-поворотного устройства. Удалите

стальной канат. Затяните болт (7).

Класс ZX200-3, класс

225US-3, класс

225USR-3:

: 30 мм

Со стороны поворотной части:

: 510 Н·м (52 кгс·м)

7

Со стороны ходовой рамы:

: 490 Н·м (50 кгс·м)

Класс ZX240-3, класс ZX270-3:

W105-02-03-007

: 32 мм

Со стороны поворотной части:

: 650 Н·м (65 кгс·м)

Со стороны ходовой рамы:

: 650 Н·м (65 кгс·м)

W2-3-4

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

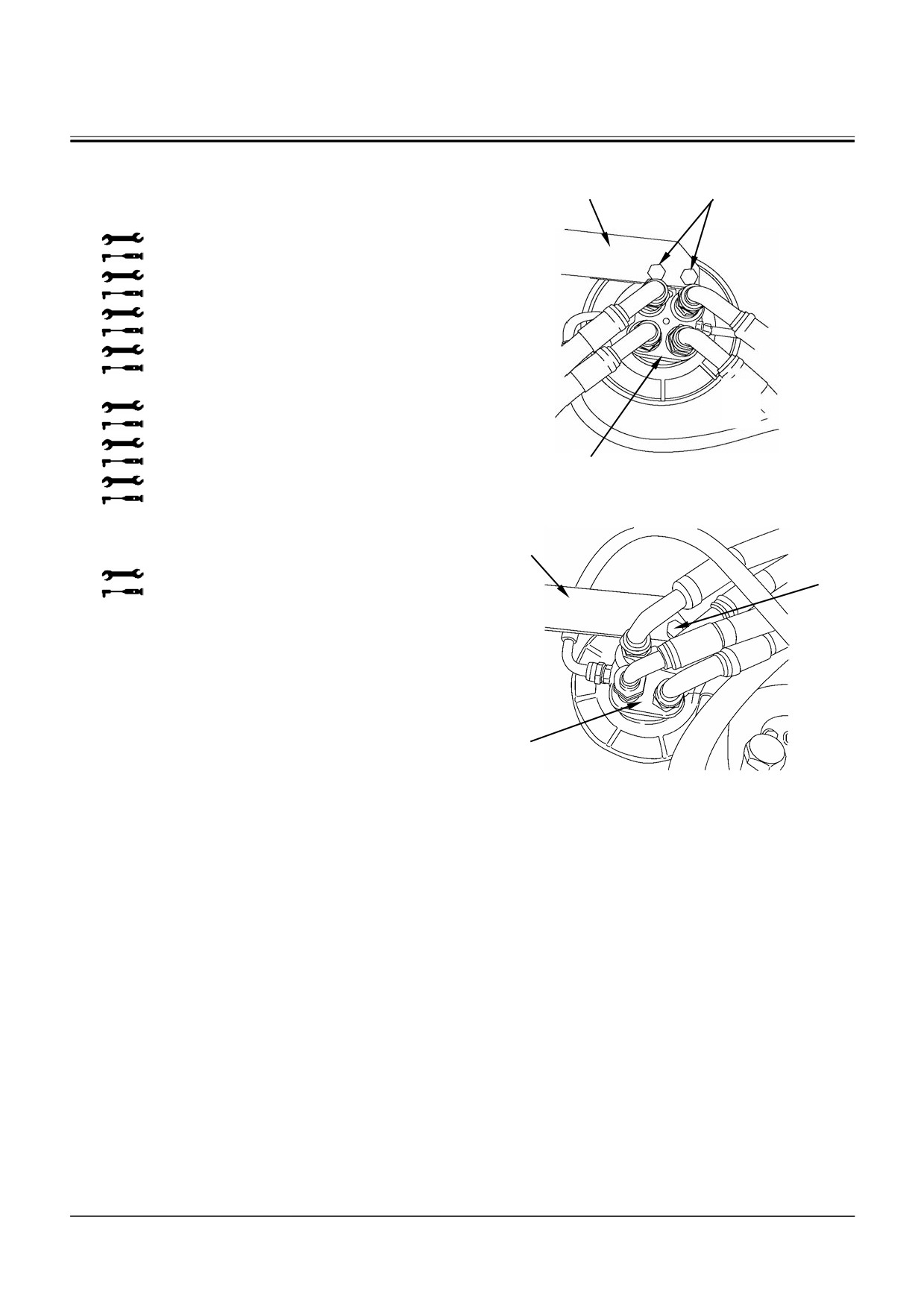

3. Установите все шланги на центральный шар-

нир (6).

Класс ZX200-3, класс 225US-3, класс 225USR-3,

4

5

класс ZX240-3:

: 17 мм

: 25 Н·м (2,5 кгс·м)

: 19 мм

: 30 Н·м (3,0 кгс·м)

: 27 мм

: 95 Н·м (9,5 кгс·м)

: 36 мм

: 180 Н·м (18,0 кгс·м)

Класс ZX270-3:

: 17 мм

: 25 Н·м (2,5 кгс·м)

: 27 мм

6

: 95 Н·м (9,5 кгс·м)

W1V1-03-03-001

: 41 мм

Класс ZX200-3, класс 240-3, класс 270-3

: 210 Н·м (21 кгс·м)

4. Установите стопор (4) на центральный шарнир

(6) и закрепите его болтами (5) (2 шт.)

4

: 22 мм

5

: 140 Н·м (14 кгс·м)

6

W1V1-03-03-002

Класс ZX225US-3, класс 225USR-3

W2-3-5

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

ПРЕДОСТЕРЕЖЕНИЕ: Масса кабины (1):

Смотрите таблицу массы на стр. W2-3-9.

5. Установите кабину (1)

(смотрите тему "Снятие и установка кабины"

1

на стр. W2-1-1).

: 17 мм

: 50 Н·м (5,0 кгс·м)

: 24 мм

: 210 Н·м (21 кгс·м)

: 30 мм

: 550 Н·м (55 кгс·м)

: 8 мм

: 50 Н·м (5,0 кгс·м)

W157-02-01-001

ПРЕДОСТЕРЕЖЕНИЕ: Масса противовеса

(2):

Смотрите таблицу массы на стр. W2-3-9.

6. Установите противовес (2)

(смотрите тему "Снятие и установка противо-

веса" на стр. W2-2-1).

Класс ZX200-3, класс

225US-3, класс

225USR-3:

: 46 мм

: 1570 Н·м (160 кгс·м)

Класс ZX240-3, класс ZX270-3:

2

: 46 мм

: 1950 Н·м (200 кгс·м)

W178-02-11-071

W2-3-6

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

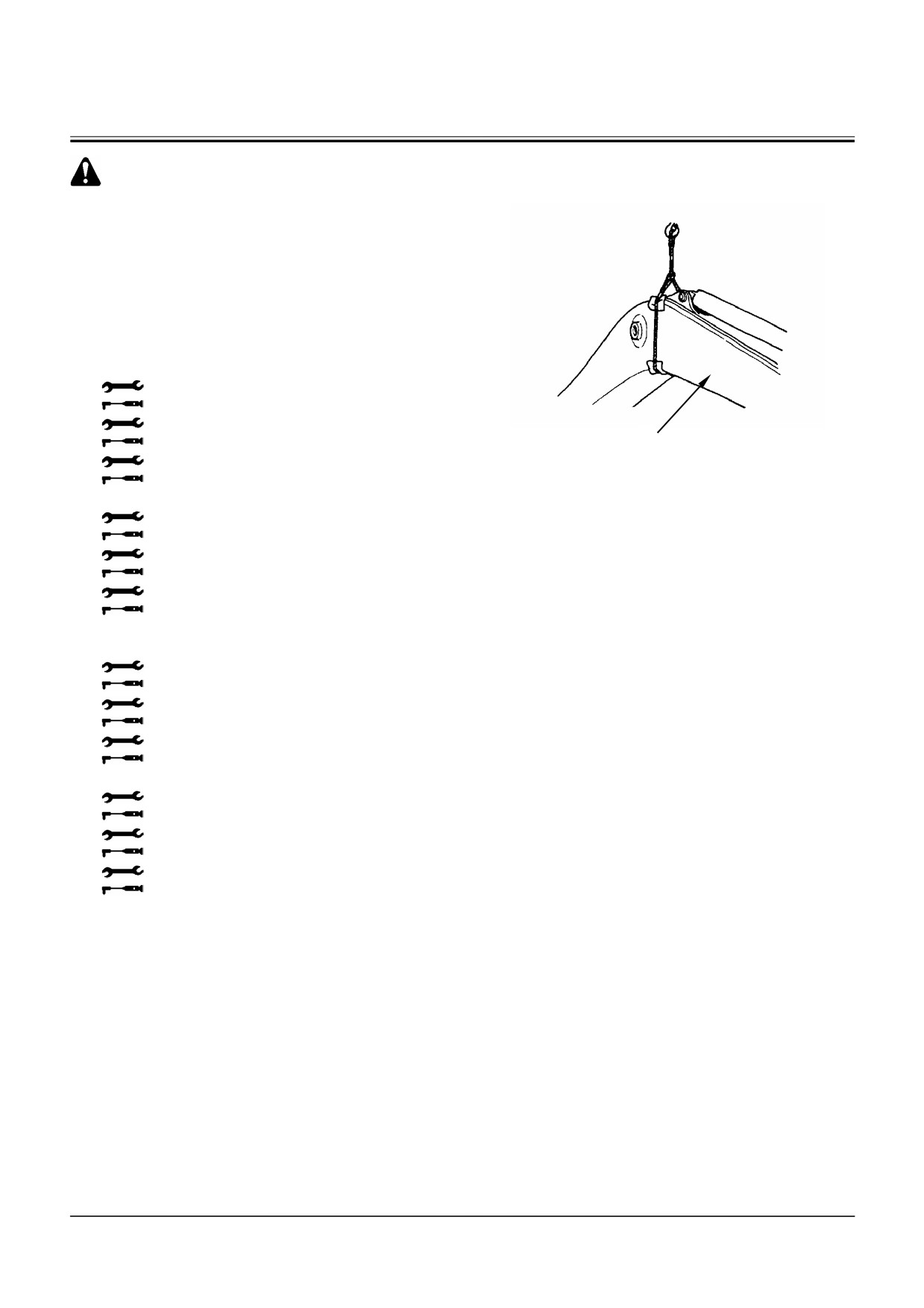

ПРЕДОСТЕРЕЖЕНИЕ: Масса рабочего

оборудования (3) в сборе:

Смотрите таблицу массы на стр. W2-3-9.

7. Установите рабочее оборудование (3) в сборе.

Добавьте рабочую жидкость в гидросистему

(смотрите тему "Снятие и установка рабочего

оборудования" на стр. W4-1-2).

Класс ZX200-3, класс

225US-3,

класс

225USR-3:

(Болт)

: 17 мм

: 50 Н·м (5,0 кгс·м)

: 27 мм

3

: 400 Н·м (40 кгс·м)

W105-02-03-002

: 30 мм

: 550 Н·м (55 кгс·м)

(Шланг)

: 17 мм

: 25 Н·м (2,5 кгс·м)

: 36 мм

: 180 Н·м (18 кгс·м)

: 41 мм

: 210 Н·м (21 кгс·м)

Класс ZX240-3, класс ZX270-3:

(Болт)

: 17 мм

: 50 Н·м (5,0 кгс·м)

: 30 мм

: 550 Н·м (55 кгс·м)

: 32 мм

: 750 Н·м (75 кгс·м)

(Шланг)

: 17 мм

: 25 Н·м (2,5 кгс·м)

: 36 мм

: 180 Н·м (18 кгс·м)

: 41 мм

: 210 Н·м (21 кгс·м)

W2-3-7

ПОВОРОТНАЯ ЧАСТЬ / Основная рама

ТАБЛИЦА МАССЫ

Единица измерения: кг

Наименование компонента

Модель

Масса

Класс ZX200-3

330

Кабина

Класс ZX225US-3, класс 225USR-3

310

Класс ZX240-3, класс 270-3

385

ZAXIS 200-3, 200LC-3

4350

ZAXIS 210H-3, 210LCH-3, 210K(B)-3,

4750

210LCK(B)-3

ZAXIS 210K(HG)-3, 210LCK(HG)-3

5360

Класс ZX 225US-3

7570

Класс ZX 225USR-3

6650

Противовес

ZAXIS 210LCN-3, 240N-3

5510

ZAXIS 240-3, 240LC-3

5400

ZAXIS 250H-3, 250LCH-3, 250LC-3, 250LCN-3

6100

ZAXIS 250K-3, 250LCK-3

6500

ZAXIS 270-3, 270LC-3

6100

ZAXIS 280LC-3, 280LCN-3

6500

ZAXIS 200-3, 200LC-3

4900

ZAXIS 210H-3, 210LCH-3

5000

ZAXIS 210K-3, 210LCK-3

5200

Класс ZX225US-3

4930

Поворотная часть без проти-

Класс ZX225USR-3

4820

вовеса

ZAXIS210LCN-3, 240N-3

4550

ZAXIS 240-3, 240LC-3, 250LC-3, 250LCN-3

5630

ZAXIS 250H-3, 250LCH-3

5790

ZAXIS 250K-3, 250LCK-3

6020

Класс ZX270-3

5730

ZAXIS 200-3, 200LC-3, 210LCN-3, 240N-3,

3450

Класс ZX225US-3, класс 225USR-3

ZAXIS 210H-3, 210LCH-3

3650

ZAXIS 210K-3, 210LCK-3

3800

Рабочее оборудование мо-

ZAXIS 240-3, 240LC-3

4360

ноблочной стрелы без

ZAXIS 250H-3, 250LCH-3

4600

гидроцилиндра стрелы

ZAXIS 250K-3, 250LCK-3

4710

ZAXIS 250LC-3, 250LCN-3

4300

ZAXIS 270-3, 270LC-3

4730

ZAXIS 280LC-3, 280LCN-3

4920

Рабочее оборудование стре-

ZAXIS 210LCN-3, 240N-3

3280

лы, состоящей из двух сек-

ZAXIS 250LC-3, 250LCN-3

4530

ций, без гидроцилиндра

ZAXIS 280LC-3, 280LCN-3

4820

стрелы

W2-3-9

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

СНЯТИЕ И УСТАНОВКА НАСОСНОГО

2

АГРЕГАТА (КЛАСС ZX200-3, КЛАСС 240-3,

КЛАСС 270-3)

ВАЖНО: Прежде чем приступить к работе,

1

снимите давление в гидробаке (Об-

1

ратитесь к теме ВЫПУСК ВОЗДУХА ИЗ

ГИДРОБАКА, на странице W1-4-1.)

Снятие

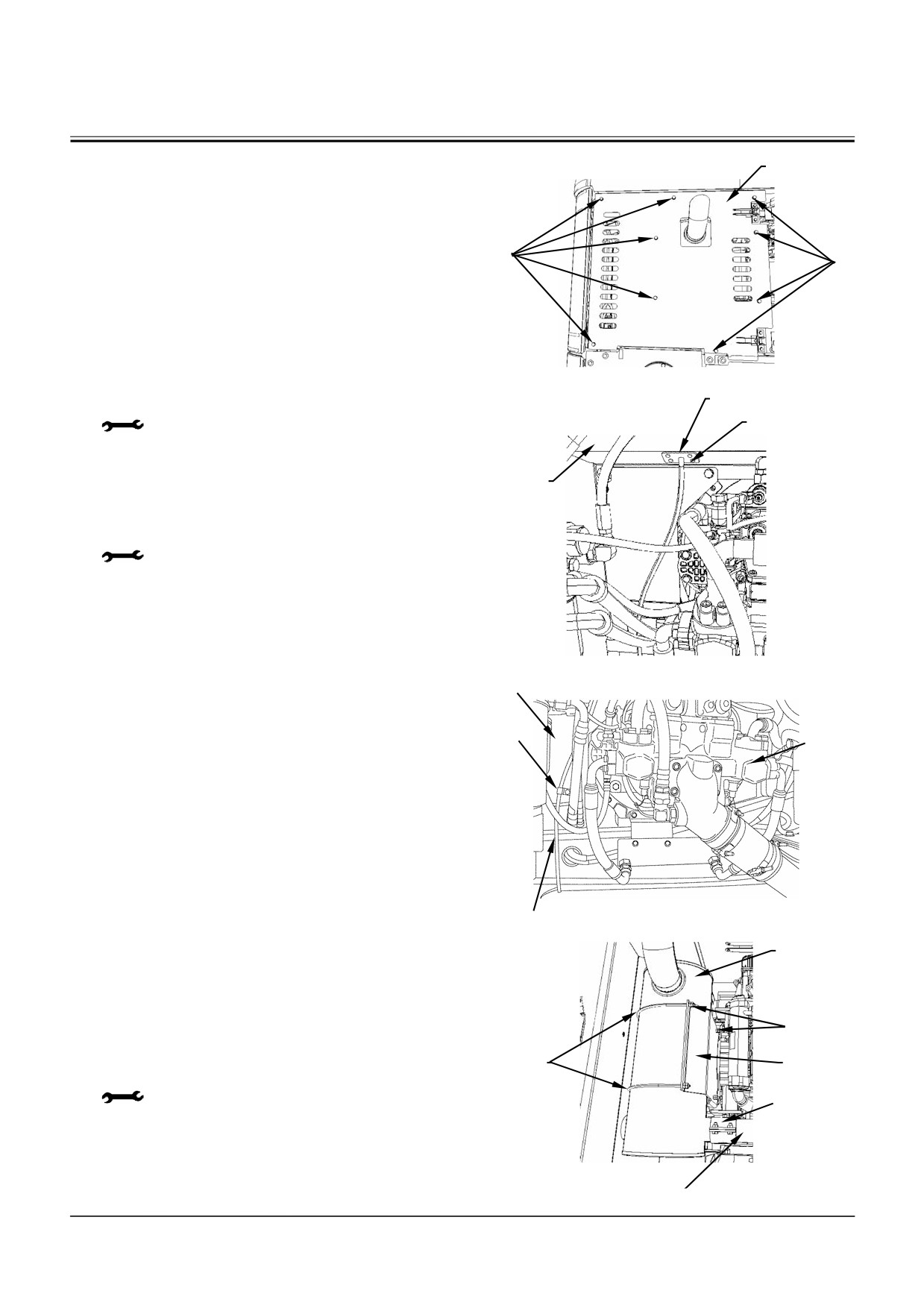

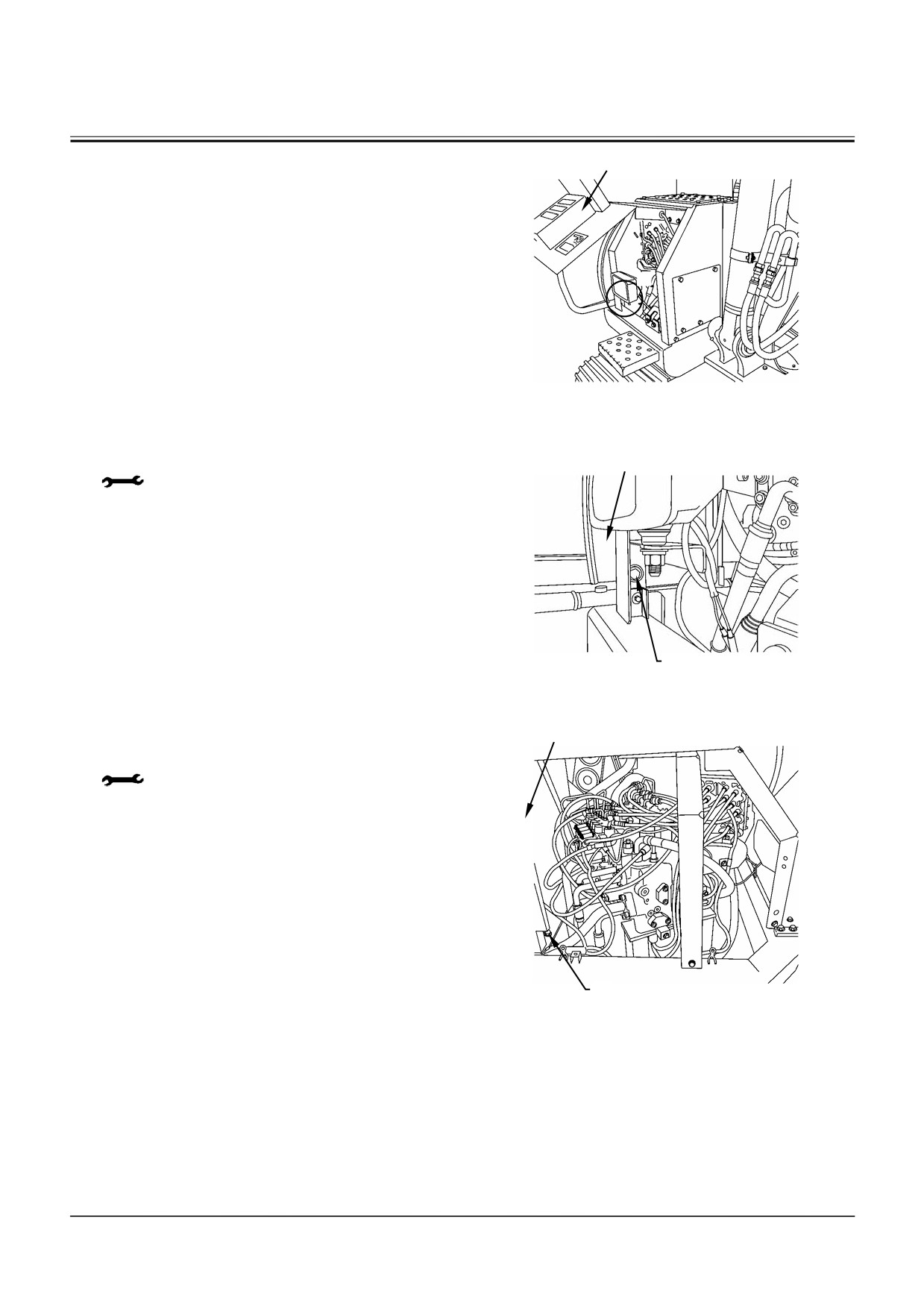

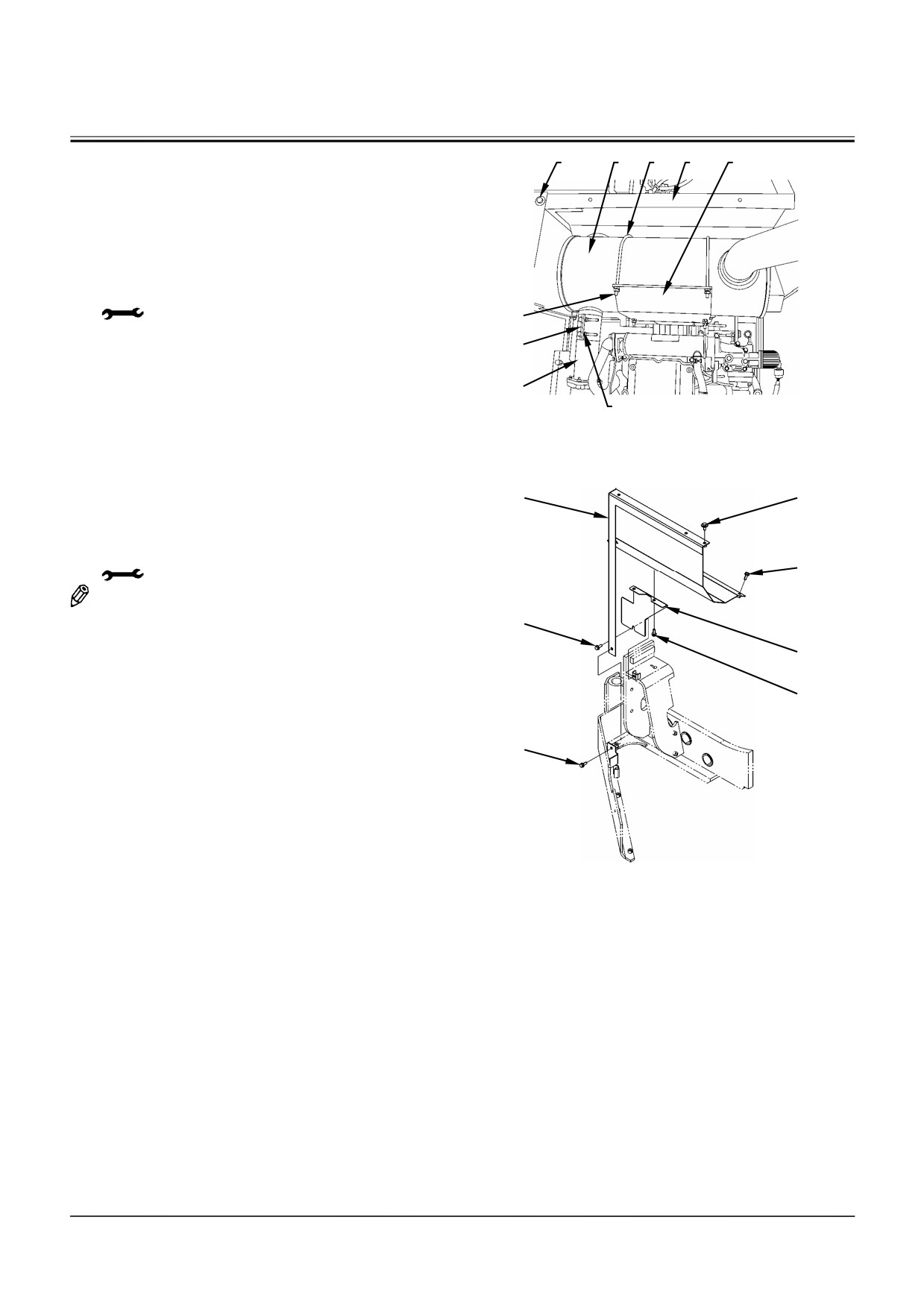

1. Откройте крышку отделения двигателя. Уда-

W1V1-02-04-005

лите болты (1) (9 шт.) крепления крышки (2).

4

Снимите крышку (2).

: 17 мм

5

2. Удалите болты

(5)

(4 шт.) крепления крон-

штейна (3) глушителя, в сборе, в отделении

3

насосного агрегата. Снимите крышку

(4).

Снимите хомут

(6).

Освободите трубку

глушителя (8).

: 17 мм

W1V1-02-04-008

3

6

Насосный

агрегат

W1V1-02-11-012

Трубка глушителя (8)

8

9

3. Удалите гайки (9) (8 шт.) и снимите стремянки

(7) (2 шт.) крепления кронштейна (10). Снимите

7

10

хомут. Снимите глушитель (8).

: 14 мм, 17 мм

Хомут

W1V1-02-04-006

Выпускная труба

W2-4-1

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

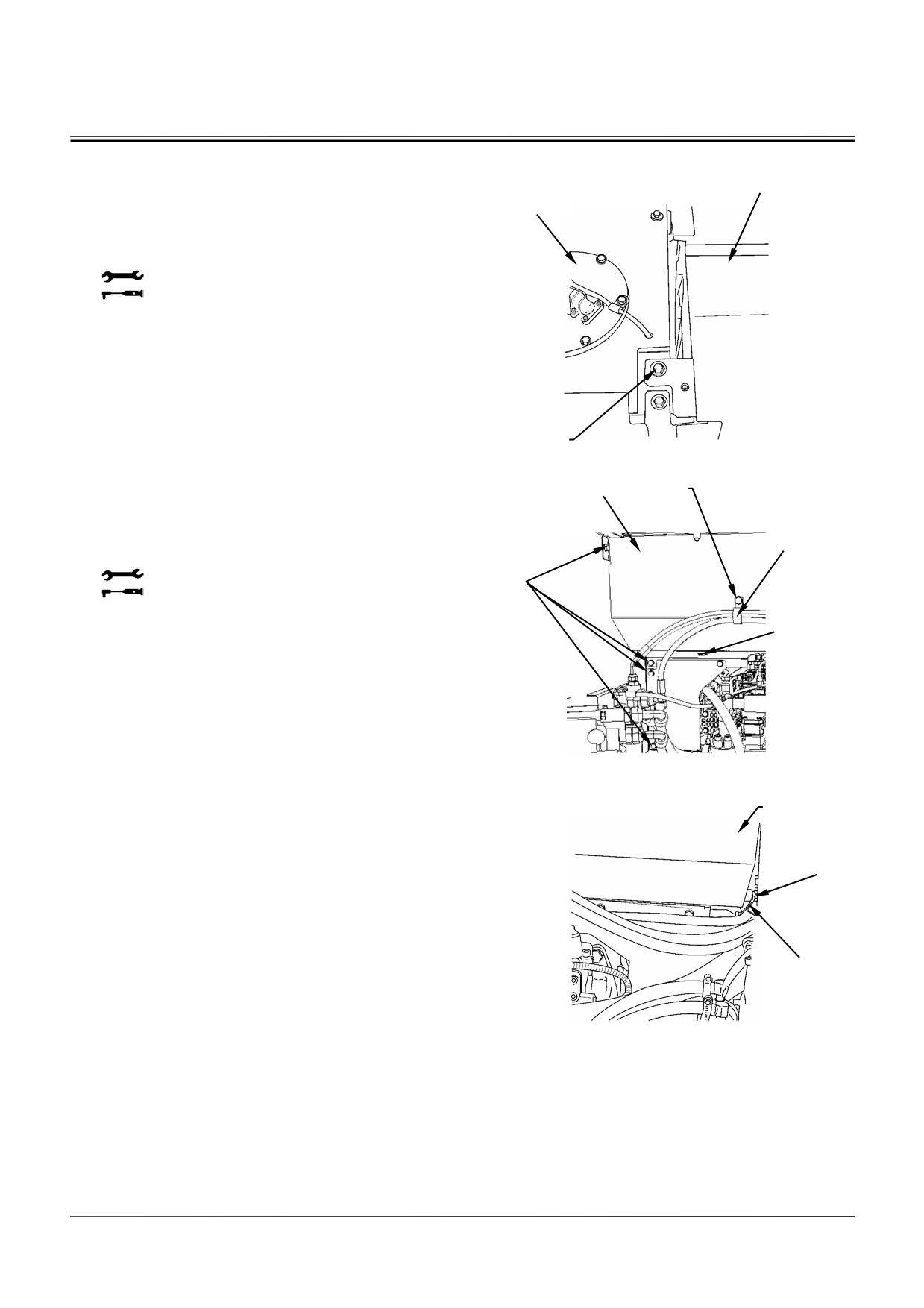

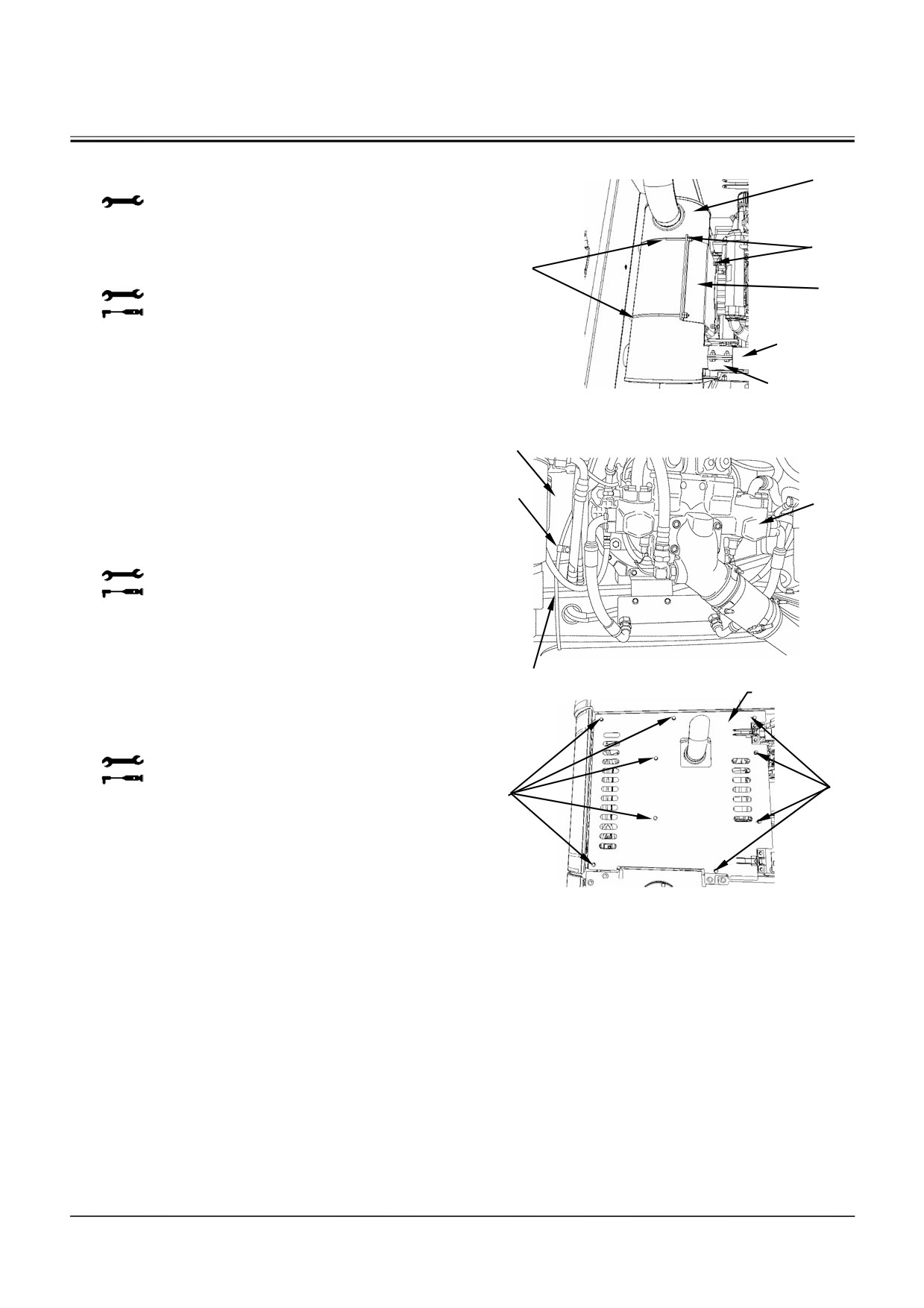

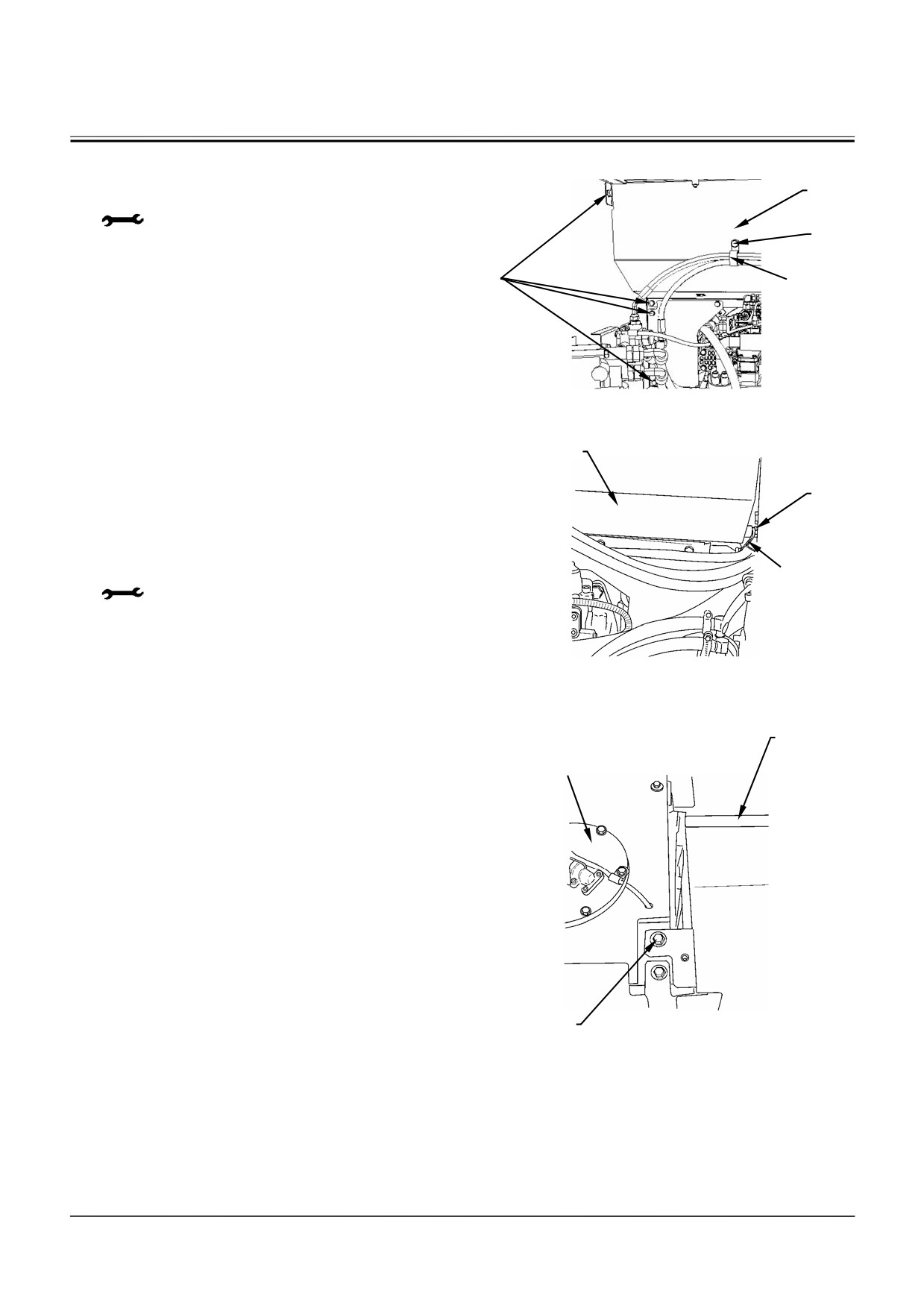

4. Удалите болт (12) и болт (13) крепления крон-

штейна глушителя (3), которые установлены на

3

гидробаке. Снимите ленточные хомуты (2 шт.).

: 17 мм

12

11

Ленточный

хомут

W1V1-02-04-007

3

13

ВАЖНО: Снимая кронштейн глушителя (3), в

сборе, не повредите детали и шланги.

5. Удалите болты (11) (5 шт.), на насосном агре-

гате и вверху машины. Снимите кронштейн

глушителя (3), в сборе.

Ленточный

хомут

: 17 мм

W1V1-02-04-016

3

Гидробак

11

W1V1-02-04-017

W2-4-2

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

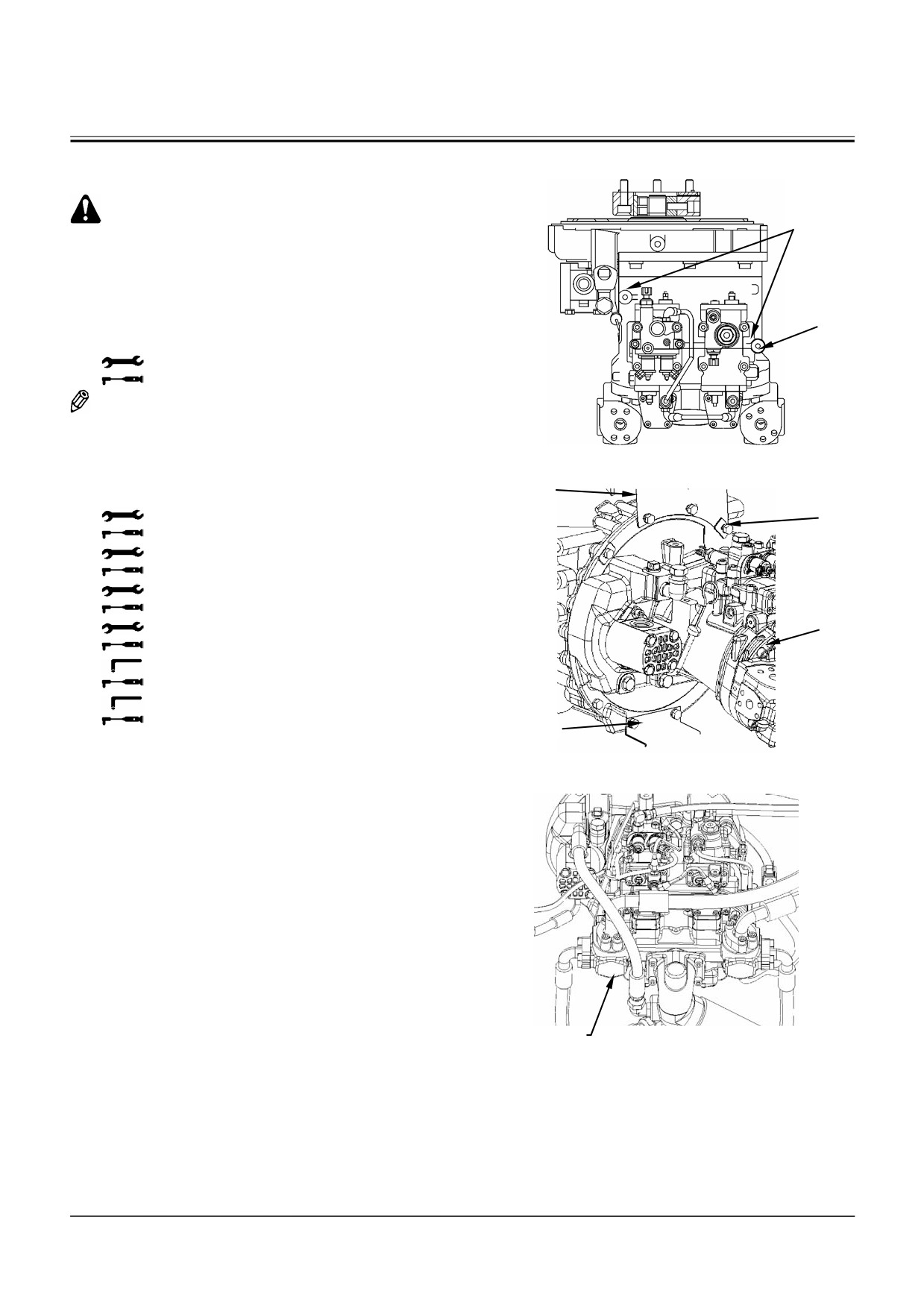

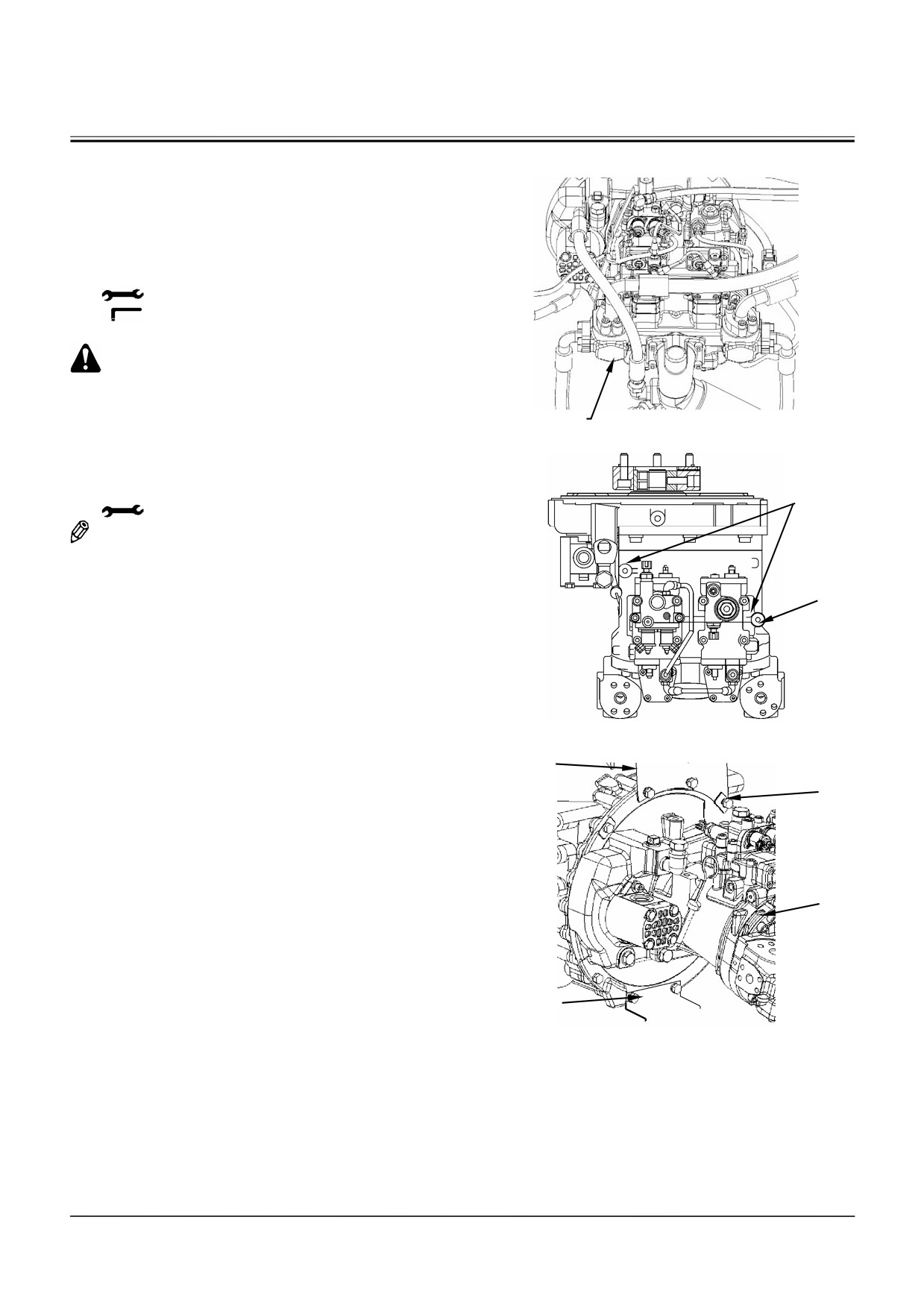

6. Отсоедините все электрические разъемы,

шланги, трубопроводы, присоединенные к на-

сосному агрегату (14).

На все отсоединенные шланги прикрепите

идентификационные бирки, для последующей

сборки. На открытые концы установите

крышки.

: 19 мм, 22 мм, 27 мм, 36 мм

: 8 мм, 10 мм

ПРЕДОСТЕРЕЖЕНИЕ: Масса насосного аг-

регата (14): 164 кг

7. Установите рым-болты (М12, шаг резьбы 1,75

14

W1V1-02-04-003

мм) на насосный агрегат

(14). Натяните и

удерживайте насосный агрегат (14). Удалите

болты (16) (8 шт.). Снимите кронштейны (15,

17).

Места

: 17 мм

установки

рым-болтов

ПРИМЕЧАНИЕ: Кронштейн (17) установлен

только на машине класса

ZX200-3.

14

8. Поднимите и снимите насосный агрегат (14).

W1J1-02-04-018

15

16

14

17

W1V1-02-04-009

W2-4-3

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

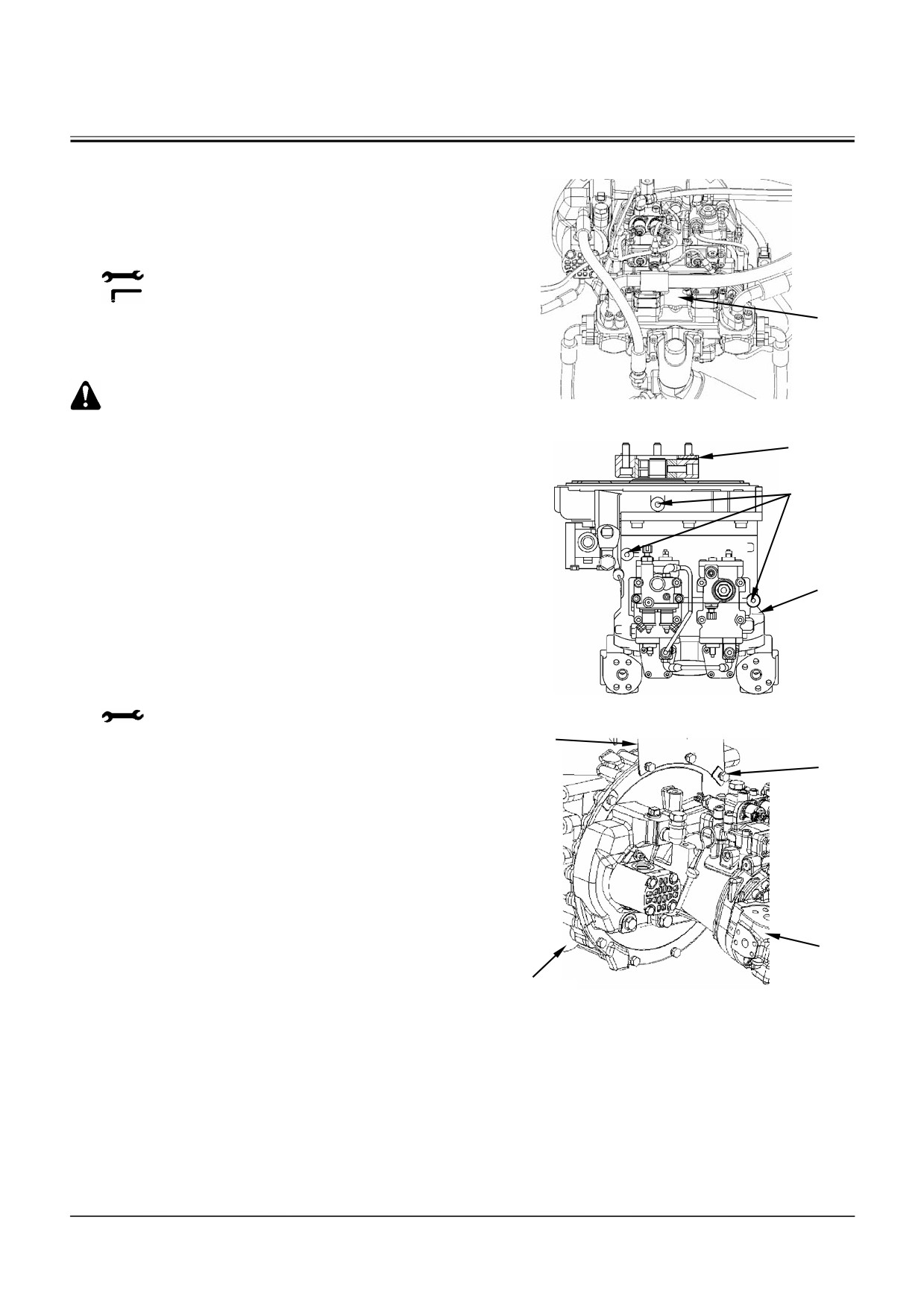

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Масса насосного

Места

агрегата (14): 164 кг

установки

рым-болтов

1. Установите рым-болты (М12, шаг резьбы 1,75

мм) на насосный агрегат (14), и поднимите

насосный агрегат (14). Установите насосный

агрегат (14) и кронштейны (15, 17), закрепив их

14

болтами (16) (8 шт.).

: 17 мм

: 65 Н⋅м (6,5 кгс⋅м)

ПРИМЕЧАНИЕ: Кронштейн (17) установлен

только на машине класса

ZX200-3.

W1J1-02-04-018

2. Присоедините все разъемы, шланги и трубо-

15

проводы к насосному агрегату (14).

: 19 мм

16

: 30 Н⋅м (3,0 кгс⋅м)

: 22 мм

: 40 Н⋅м (4,0 кгс⋅м)

: 27 мм

: 80 Н⋅м (8,0 кгс⋅м)

: 36 мм

14

: 180 Н⋅м (18 кгс⋅м)

: 8 мм

: 50 Н⋅м (5,0 кгс⋅м)

: 10 мм

: 90 Н⋅м (9,0 кгс⋅м)

17

W1V1-02-04-009

14

W1V1-02-04-003

W2-4-4

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

ВАЖНО: При установке кронштейна глушителя

(3), в сборе, не повредите детали и

3

шланги.

Гидробак

3. Установите кронштейн глушителя (3), в сборе,

и прикрепите болтами (11) (5 шт.).

: 17 мм

: 50 Н⋅м (5,0 кгс⋅м)

11

W1V1-02-04-017

12

3

Ленточный

4. Прикрепите ленточные хомуты (2 шт.) к крон-

хомут

штейну глушителя болтами (12, 13).

: 17 мм

11

: 50 Н⋅м (5,0 кгс⋅м)

Отверстие для

трубки

глушителя (8)

W1V1-02-04-007

3

13

Ленточный

хомут

W1V1-02-04-016

W2-4-5

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

5. Присоедините глушитель (8) к выпускной трубе.

Установите хомут на соединительную часть.

8

: 14 мм

6. Прикрепите глушитель (8) на кронштейн (10)

9

U-образными болтами (7) (2 шт.) и гайками (9)

7

(8 шт.).

10

: 17 мм

: 50 Н⋅м (5,0 кгс⋅м)

Выпускная труба

Хомут

W1V1-02-04-006

7. Пропустите трубку глушителя (8) через отвер-

3

стие в кронштейне глушителя (3), в отделении

насосного агрегата. Установите крышку (4) и

прикрепите болтами

(5)

(4 шт.). Закрепите

6

Насосный

агрегат

трубу глушителя (8) на кронштейне глушителя

(3) хомутом (6).

: 17 мм

: 50 Н⋅м (5,0 кгс⋅м)

W1V1-02-11-012

Труба глушителя (8)

2

8. Установите крышку (2) и прикрепите болтами

(1) (9 шт.).

: 17 мм

: 50 Н⋅м (5,0 кгс⋅м)

1

1

W1V1-02-04-005

W2-4-6

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

СНЯТИЕ И УСТАНОВКА НАСОСНОГО

АГРЕГАТА (КЛАСС ZX225US-3)

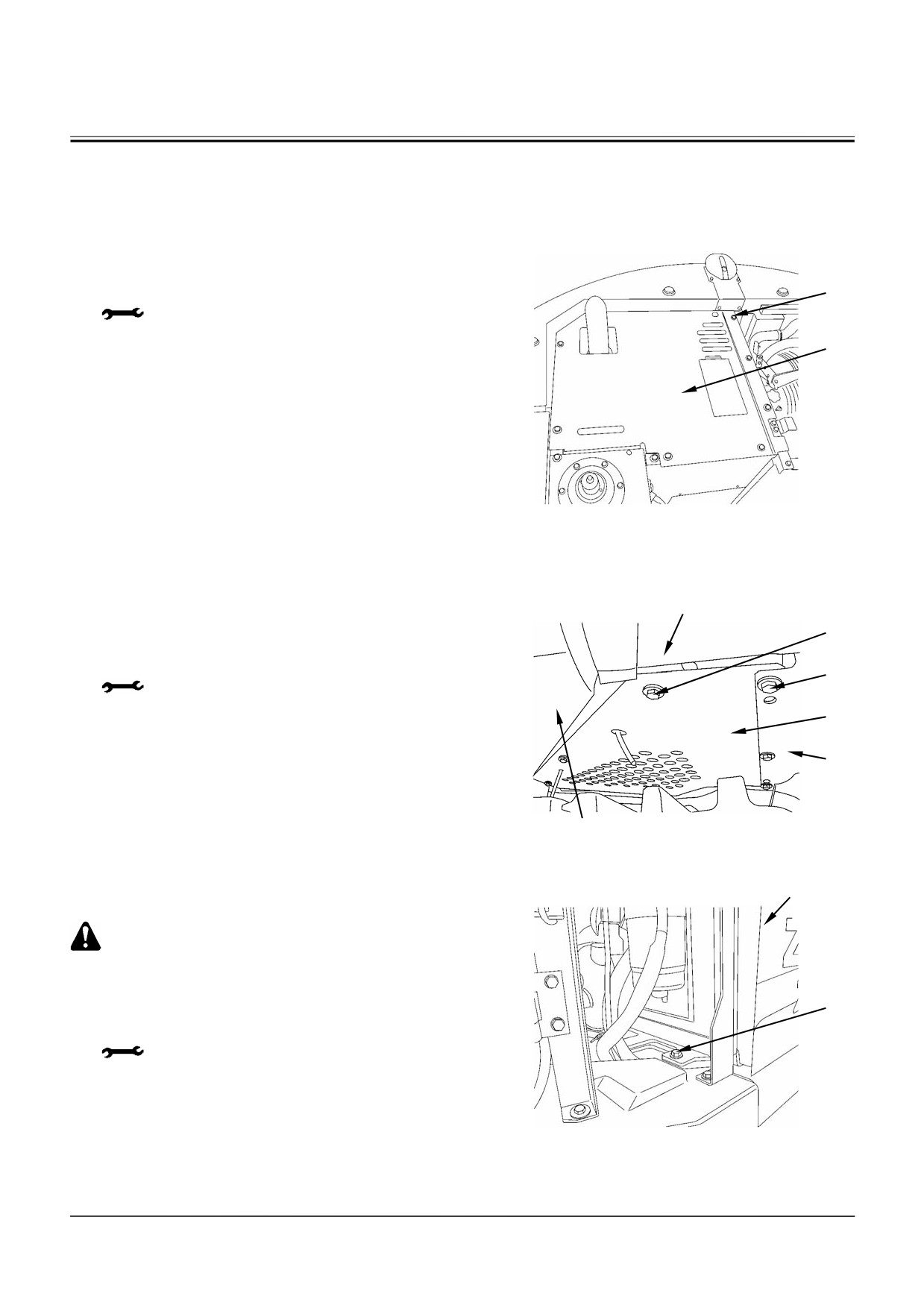

Снятие

1. Откройте и заблокируйте крышку отделения

двигателя. Удалите болты (2) (7 шт.) из крышки

(2). Удалите крышку (2).

1

: 17 мм

2. Удалите противовес с основной рамы. (Обра-

2

титесь к теме СНЯТИЕ И УСТАНОВКА ПРО-

ТИВОВЕСА на стр. W2-2-1)

W1V1-02-04-028

Основная рама

3A

3. Удалите болты (3А) (3 шт.) и (3В) (6 шт.). Уда-

лите крышки (4А, 4В) из основной рамы.

3B

: 17 мм

4A

4B

Противовес

W1V1-02-04-029

Топливный

бак

ПРЕДОСТЕРЕЖЕНИЕ: Масса топливного

бака: 97 кг

4. Прикрепите нейлоновый строп к топливному

5

баку и удерживайте топливный бак. Удалите

болты (5) (2 шт.) из топливного бака.

: 24 мм

W1V1-02-04-030

W2-4-7

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

5. Откройте переднюю крышку.

Передняя крышка

A

W1V1-02-05-078

Боковая

крышка

6. Удалите болт (6). Откройте боковую крышку.

: 17 мм

Деталь А

6

W1V1-02-05-076

Топливный

бак

7. Удалите болты (7) (2 шт.) из топливного бака.

: 24 мм

7

W1V1-02-05-079

W2-4-8

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

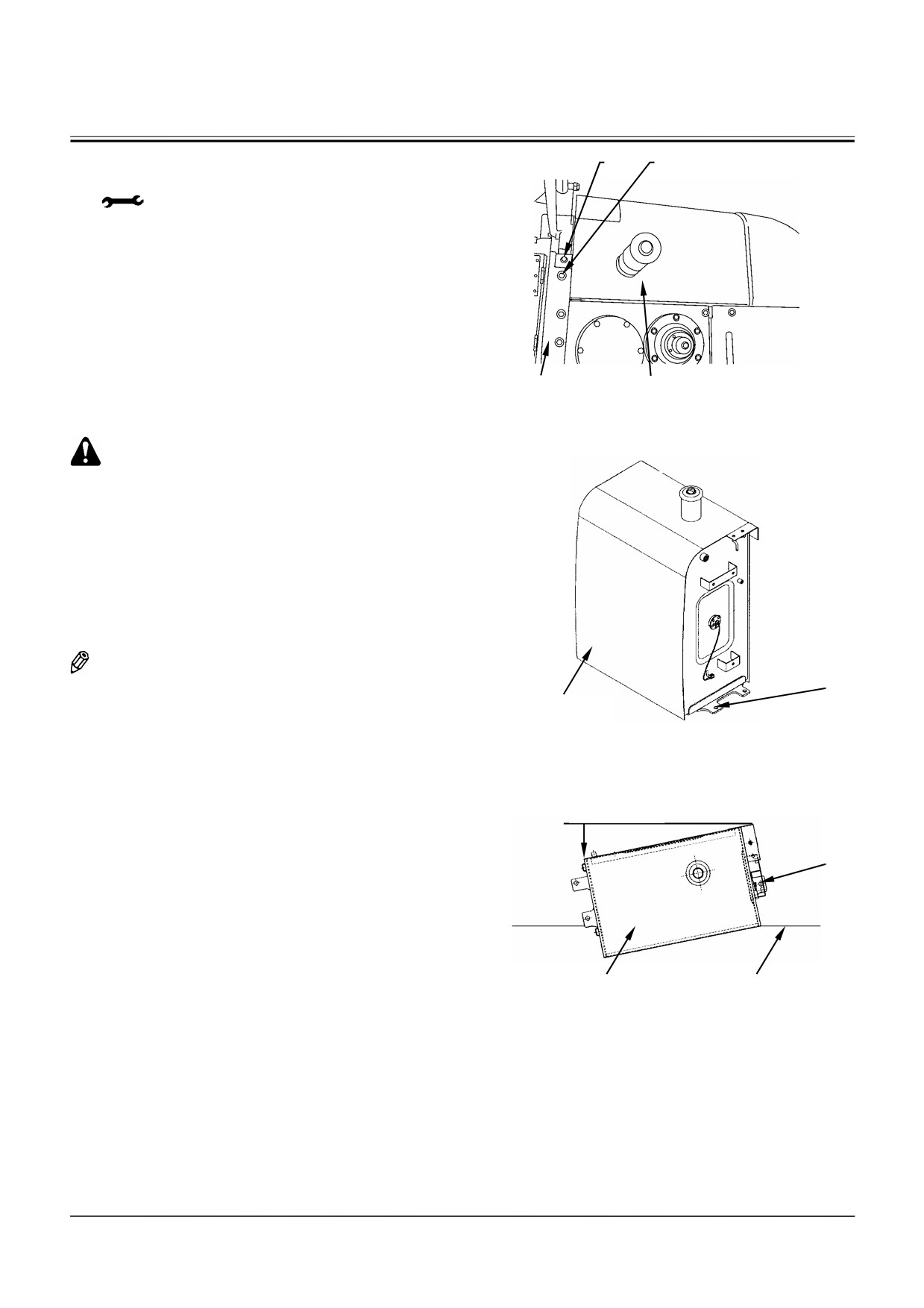

8. Удалите болт (8) из топливного бака и удалите

8

9

болты (9) (3 шт.) из кронштейна.

: 17 мм

W1V1-02-04-031

Кронштейн

Топливный

бак

ПРЕДОСТЕРЕЖЕНИЕ: Масса топливного

бака: 97 кг

ВАЖНО: Не трогайте шланг и кран под топлив-

ным баком на основной раме.

9. Переместите топливный бак на 20 мм от про-

тивовеса. Чтобы обеспечить пространство

между насосным агрегатом и топливным баком,

разверните топливный бак на 200 мм наружу

от отверстия под болт (А) на топливном баке.

ПРИМЕЧАНИЕ: Проверьте положение топ-

ливного крана и основной рамы со

A

стороны крепления крышки под топ-

Топливный

бак

ливным баком.

W1V1-02-04-032

200 мм

10. Чтобы топливный бак не опрокинулся, закре-

A

пите его нейлоновым стропом.

Топливный

Основная

W1V1-02-04-033

бак

рама

W2-4-9

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

11. Прикрепите нейлоновый строп к глушителю

10A

11

12

13

14

(11) и удерживайте глушитель (11). Удалите

шайбы (18) (4 шт.) и гайки

(19)

(8 шт.) из

U-образных болтов (12) (2 шт.). Ослабьте бол-

ты (15) (2 шт.) на хомуте (17). Переместите

хомут (17) на сторону выпускной трубы (16).

Удалите глушитель

(11) с кронштейна для

глушителя (14).

: 14 мм, 17 мм

18, 19

17

16

15

W1V1-02-04-022

13

10A

12. Удалите болты (10А, 10В). Удалите болты (10С,

23) со стороны противовеса. Удалите крышки

(13, 21).

10B

: 17 мм

ПРИМЕЧАНИЕ: Так как крышка (21) снимается

вместе с крышкой (13), не удаляйте

23

болты (22) (2 шт.).

21

22

10C

W1V1-02-04-045

W2-4-10

ПОВОРОТНАЯ ЧАСТЬ / Насосный агрегат

13. Отсоедините все шланги, трубопроводы и

жгуты проводов от насосного агрегата (25). На

все отсоединенные шланги прикрепите иден-

тификационные бирки для последующей

сборки. На открытые концы шлангов и трубо-

проводов установите крышки.

: 19 мм, 22 мм, 27 мм, 36 мм

: 8 мм, 10 мм

25

ПРЕДОСТЕРЕЖЕНИЕ: Масса насосного аг-

W1V1-02-04-034

регата (25): 165 кг

Муфта

14. Установите рым-болты (М12, шаг резьбы 1,75

мм) (3 шт.) на насосный агрегат (25). Прикре-

Позиции креп-

пите стальной канат к рым-болтам (3 шт.). От-

ления для

регулируйте стальной канат и удерживайте

рым-болтов

насосный агрегат (25) горизонтально.

25

15. Удалите болты (26) (8 шт.) и кронштейн для

глушителя (14) со стороны кронштейна для

глушителя (14) и со стороны нижней крышки

(4А) насосного агрегата (25).

W1J1-02-04-040

: 17 мм

14

ВАЖНО: Перед снятием насосного агрегата (25)

26

с двигателя проверьте соединение

двигателя и муфты в насосном агре-

гате (25). Если насосный агрегат (25)

поднимается вертикально с прикреп-

ленной муфтой, муфта может быть

повреждена или деформирована.

Прежде, чем поднимать насосный аг-

регат

(25), убедитесь, что шланги,

трубопроводы и разъемы, установ-

ленные на насосном агрегате (25), на-

25

ходятся в нормальном состоянии.

16. Поднимите насосный агрегат

(25) горизон-

Двигатель

тально и переместите насосный агрегат (25) на

W1V1-02-04-041

50 мм от двигателя. После удаления муфты

насосного агрегата (25) из двигателя подни-

мите насосный агрегат

(25) вертикально и

удалите его из двигателя.

W2-4-11

содержание      ..     54      55      56      57     ..
