Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 29
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
ОСНОВНОЙ КОНТРОЛЛЕР

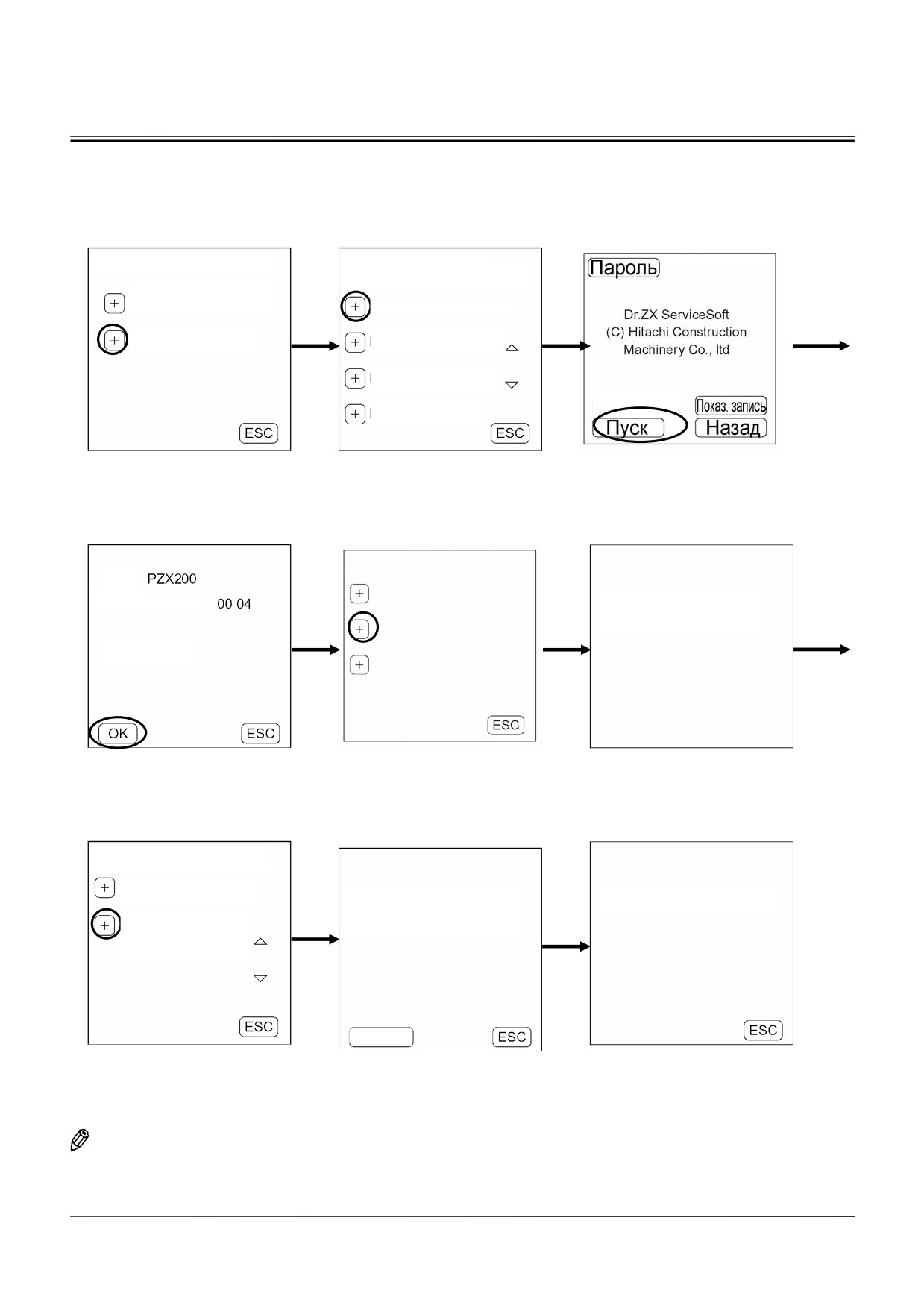

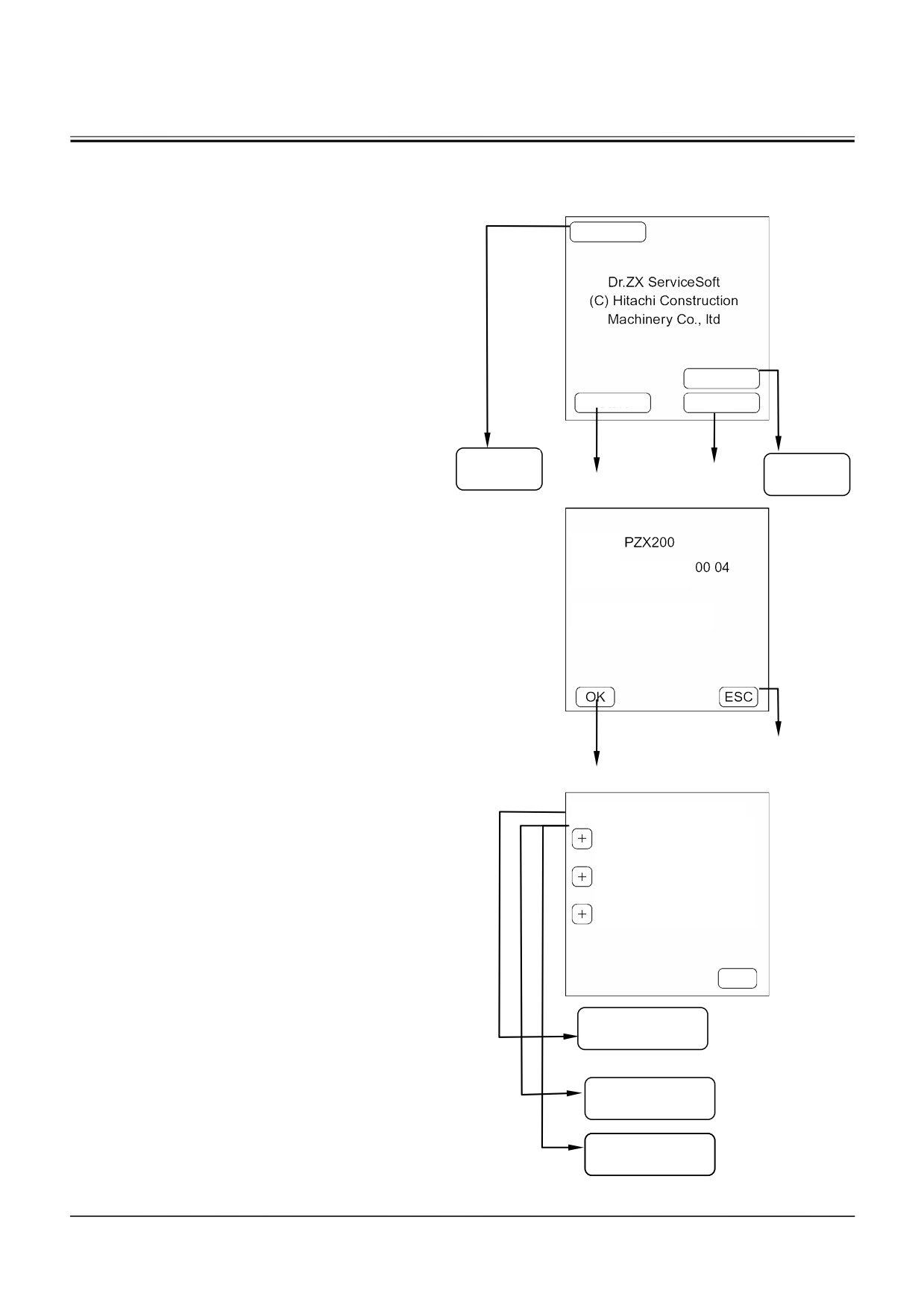

Заголовочный экран
Записанные данные
Выводит на дисплей данные, записанные в МС
Пароль
(Основной контроллер) с помощью Dr. XZ, за один
день.
Изменение пароля
Изменяет пароль при установке.
Основное меню
• Дисплей блока монитора
Показ. запись
Выводит на дисплей управляющие сигналы
Пуск
Обратно
МС (Основного контроллера) и входящие сиг-
T1V7-05-03-011
налы со всех переключателей и датчиков.
• Специальные функции
Пуск
Изменение
Возврат к экрану
Показать
Позволяет отменить Специальные функции.
пароля
выбора контроллера.
запись
• Установка
Экран основного контролера
Позволяет осуществить регулировку частоты
вращения двигателя, подачи насоса, выход-
Модель:
ного давления электромагнитного клапана и
т.д.
Версия контроллера:
Проверьте правильно?
T1V7-05-03-010
Возврат к экрану выбо-
ра контроллера.
Экран основного меню
Выберите функцию
Дисплей блока монитора
Специальные функции
Установки
Выход
T1V7-05-03-012
Дисплей блока
монитора
Специальные
функции
Установка
T5-3-7
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
ДИСПЛЕЙ ГЛАВНОГО МЕНЮ БЛОКА
МОНИТОРА
Dr. ZX выводит на дисплей входящие сигналы с
переключателей и датчиков и управляющие сиг-
налы от МС (Основного контроллера).
Таблица характеристик, представляемых блоком
монитора
Характеристика
Данные
Единицы измере-
Выбранные параметры
Проверка параметров
ния
Требуемая частота вращения двига-
Требуемая
частота
Входной сигнал от переключателя управле-
об/мин
теля
вращения двигателя
ния двигателем
Фактическая частота вращения дви-
Фактическая частота
Входной сигнал от ЕСМ (Блока управления
об/мин
гателя
вращения двигателя
двигателем)
Отклонение частоты вращения двига-
Отклонение частоты
Входной сигнал от ЕСМ (Блока управления
об/мин
теля
вращения двигателя
двигателем)
Насос 1 Давление подачи
Насос 1 Давление по-
Входной сигнал от датчика давления подачи
МПа
дачи
насоса 1
Насос 1 Давление управления насо-
Насос
1 Давление
Входной сигнал от датчика давления управ-
МПа
сом
управления подачей
ления насосом 1
Насос 1 Выходное давление пропор-
Насос
1 Выходное
Управляющий сигнал к электромагнитному
МПа
ционального клапана ограничения
давление пропорцио-
клапану управления ограничением макси-
подачи
нального электромаг-
мальной подачи насоса 1
нитного клапана ог-
раничения объема по-
дачи
Насос 1 Максимальный объем подачи
Насос 1 Верхний пре-
Рассчитанная величина от частоты враще-
см3
дел объема подачи
ния двигателя и давления подачи насоса 1
(только при использовании дополнительного
рабочего оборудования)
Насос 1 Установочный объем подачи
Насос
1 Заданный
Управляющий сигнал к электромагнитному
л/мин
объем подачи
клапану управления ограничением макси-
мальной подачи насоса 1
Насос 2 Давление подачи
Насос 2 Давление по-
Входной сигнал от датчика давления подачи
МПа
дачи
насоса 2
Насос 2 Давление управления насо-
Насос
2 Давление
Входной сигнал от датчика давления управ-
МПа
сом
управления подачей
ления насосом 2
Насос 2 Выходное давление пропор-
Насос
2 Выходное
Управляющий сигнал к электромагнитному
МПа
ционального клапана ограничения по-
давление пропорцио-
клапану управления ограничением макси-
дачи
нального электромаг-
мальной подачи насоса 2
нитного клапана ог-
раничения объема по-
дачи
Насос 2 Максимальный объем подачи
Насос 2 Верхний пре-
Рассчитанная величина от частоты враще-
см3
дел объема подачи
ния двигателя и давления подачи насоса 2
(только при использовании дополнительного
рабочего оборудования)
Насос 2 Установочный объем подачи
Насос
2 Заданный
Управляющий сигнал к электромагнитному
л/мин
объем подачи
клапану управления ограничением макси-
мальной подачи насоса 2
Выходное давление пропорциональ-
Выходное давление
Управляющий сигнал к электромагнитному
МПа
ного клапана крутящего момента на-
пропорционального
клапану управления крутящим моментом
соса
электромагнитного
клапана
крутящего
момента насоса
Насос 3 Давление подачи (по заказу)
Насос 3 Давление по-
Входной сигнал от датчика давления подачи
МПа
дачи
насоса 3
Насос 1 Коэффициент загрузки
Насос 1 Коэффициент
Коэффициент загрузки насоса 1
%
загрузки (Подача)
Насос 2 Коэффициент загрузки
Насос 2 Коэффициент
Коэффициент загрузки насоса 2
%
загрузки (Подача)
T5-3-8
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Характеристика
Данные
Единицы измерения
Выбранные параметры
Проверка параметров
Тип выбранного дополнительного рабочего
Тип выбранного допол-
BK, BR, PU,
CR,
VI,
оборудования
нительного
рабочего
Связь от блока монитора
другое
оборудования
Номер выбранного дополнительного ра-
Номер выбранного до-
1, 2, 3, 4, 5
бочего оборудования
полнительного рабочего
Связь от блока монитора
оборудования
Тип дополнительного рабочего оборудо-
Тип дополнительного ра-
BK, BR, PU,
CR,
VI,
вания 1
бочего оборудования 1
Связь от блока монитора
другое
Номер дополнительного рабочего обору-
Номер дополнительного
1, 2, 3, 4, 5
дования 1
рабочего оборудования 1
Связь от блока монитора
Тип дополнительного рабочего оборудо-
Тип дополнительного ра-
BK, BR, PU,
CR,
VI,
вания 2
бочего оборудования 2
Связь от блока монитора
другое
Номер дополнительного рабочего обору-
Номер дополнительного
1, 2, 3, 4, 5
дования 2
рабочего оборудования 2
Связь от блока монитора
Тип дополнительного рабочего оборудо-
Тип дополнительного ра-
BK, BR, PU,
CR,
VI,
вания 3
бочего оборудования 3
Связь от блока монитора
другое
Номер дополнительного рабочего обору-
Номер дополнительного
1, 2, 3, 4, 5
дования 3
рабочего оборудования 3
Связь от блока монитора
Тип дополнительного рабочего оборудо-
Тип дополнительного ра-
BK, BR, PU,
CR,
VI,
вания 4
бочего оборудования 4
Связь от блока монитора
другое
Номер дополнительного рабочего обору-
Номер дополнительного
1, 2, 3, 4, 5
дования 4
рабочего оборудования 4
Связь от блока монитора
Тип дополнительного рабочего оборудо-
Тип дополнительного ра-
BK, BR, PU,
CR,
VI,
вания 5
бочего оборудования 5
Связь от блока монитора
другое
Номер дополнительного рабочего обору-
Номер дополнительного
1, 2, 3, 4, 5
дования 5
рабочего оборудования 5
Связь от блока монитора
Давление управления дополнительным
Давление управления до-
МПа
Входной сигнал от датчика давления (дополни-
рабочим оборудованием
полнительным рабочим
оборудованием
тельное рабочее оборудование)
Давление управления подъемом стрелы
Давление управления
Входной сигнал от датчика давления
(подъем
МПа
подъемом стрелы
стрелы)
Давление управления движением рукояти к
Давление управления
Входной сигнал от датчика давления (движение
МПа
стреле
движением рукояти к
рукояти к стреле)
стреле
Давление управления выгрузкой ковша
Давление управления
Входной сигнал от датчика давления (движение
МПа
движением рукояти
движением рукояти от
рукояти от стрелы)
стрелы
Давление управления вращением пово-
Давление управления
Входной сигнал от датчика давления (вращение
МПа
ротной части
вращением поворотной
поворотной части)
части
Давление управления передвижением
Давление управления
Входной сигнал от датчика давления (передви-
МПа
передвижением
жение)
Давление управления дополнительным
Давление управления
Входной сигнал от датчика давления (дополни-
МПа
рабочим оборудованием (по заказу)
дополнительным рабо-
тельное рабочее оборудование)
чим оборудованием
Угол поворота переключателя управления
Угол поворота переклю-
Входной сигнал от датчика ЕС (управление дви-
В
двигателем
чателя управления дви-
гателем)
гателем
Давление в поршневой полости гидроци-
Давление в поршневой
Входной сигнал от датчика давления в поршневой
МПа
линдра стрелы (По заказу)
полости гидроцилиндра
полости гидроцилиндра стрелы
стрелы
Давление в штоковой полости гидроци-
Давление в штоковой
Входной сигнал от датчика давления в штоковой
МПа
линдра стрелы (По заказу)
полости гидроцилиндра
полости гидроцилиндра стрелы
стрелы
Давление в поршневой полости гидроци-
Давление в поршневой
Входной сигнал от датчика давления в поршневой
МПа
линдра рукояти (По заказу)
полости гидроцилиндра
полости гидроцилиндра рукояти
рукояти
Угловое положение стрелы (По заказу)
Угловое
положение
Входной сигнал от датчика углового положения
В
стрелы
стрелы
Угловое положение рукояти (По заказу)
Угловое положение ру-
Входной сигнал от датчика углового положения
В
кояти
рукояти
Переключатель режимов Е/Р
(Экономич-
Переключатель режимов
Состояние переключателя режима мощности
E, P
ный/Нормальной мощности)
Е/Р
(Экономичный
/
Нормальной мощности)
Переключатель режима НР (Высокой мощ-
Переключатель режима
Состояние переключателя режима мощности
ON (Включено)
ности)
НР (Высокой мощности)
OFF (Выключено)
Выключатель автоматического переклю-
Выключатель автомати-
Состояние выключателя автоматического пере-
AI
чения на частоту вращения холостого хода
ческого переключения
ключения на частоту вращения холостого хода:
на частоту вращения
положение ON/OFF (Включено/Выключено)
холостого хода
Переключатель режима передвижения
Переключатель режима
Состояние переключателя режима передвижения
LO (Низкий),
передвижения
HI (Высокий)
Переключатель режима копания
Переключатель усиле-
Состояние переключателя усиления мощности
ON (Включено),
ния мощности
OFF (Выключено)
Выключатель электросистемы
Выключатель электро-
Состояние выключателя электросистемы: поло-
ON (Включено),
системы
жение ON/OFF (Включено/Выключено)
OFF (Выключено)
T5-3-9
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Характеристика
Данные
Единицы измерения
Выбранные параметры
Проверка параметров
Выключатель
1 демпфирующей функции
Переключатель
1 управ-
Выключатель
1 демпфирующей функции стрелы:
ON (Включено),
стрелы (По заказу)
ления демпфированием
положение ON/OFF (Включено/Выключено)
OFF (Выключено)
стрелы
Выключатель
2 демпфирующей функции
Переключатель
2 управ-
Выключатель
2 демпфирующей функции стрелы:
ON (Включено),
стрелы (По заказу)
ления демпфированием
положение ON/OFF (Включено/Выключено)
OFF (Выключено)
стрелы
Выключатель низкой вибрации (по заказу)
Выключатель низкой виб-
Выключатель низкой вибрации: положение ON/OFF
ON (Включено),
рации
(Включено/Выключено)
OFF (Выключено)
Переключатель режима низкой вибрации,
Выключатель режима низ-
Выключатель 1 режима низкой вибрации: положение
ON (Включено),
работающий в режиме ON/OFF (Включено/Вык-
кой вибрации: положение
ON/OFF (Включено/Выключено)
OFF (Выключено)
лючено) (по заказу)
ON/OFF (Включено/Выклю-
чено)
Выходное давление пропорционального кла-
Выходное давление про-
Управляющий сигнал к блоку электромагнитного кла-
МПа
пана для рекуперативной функции копания
порционального электро-
пана SF
магнитного клапана для
рекуперативной функции
копания
Выходное давление пропорционального кла-
Выходное давление про-
Управляющий сигнал к блоку электромагнитного кла-
МПа
пана для рекуперативной функции рукояти
порционального электро-
пана SС
магнитного клапана для
рекуперативной функции
рукояти
Давление управления усилением мощности
Давление управления уси-
Управляющий сигнал к блоку электромагнитного кла-
МПа
лением мощности
пана SG
Давление управления режимом передвижения
Давление управления гид-
Управляющий сигнал к блоку электромагнитного кла-
МПа
ромотором привода пере-
пана SI
движения
Выходное давление пропорционального кла-
Выходное давление про-
Управляющий сигнал к выходу пропорционального
МПа
пана в контуре дополнительного рабочего
порционального электро-
клапана в контуре дополнительного рабочего обору-
оборудования (по заказу)
магнитного клапана в
дования
контуре дополнительного
рабочего оборудования
Выходное давление пропорционального кла-
Выходное давление про-
Управляющий сигнал к пропорциональному клапану
МПа
пана в контуре демпфирующей функции стре-
порционального электро-
в контуре демпфирования стрелы
лы (по заказу)
магнитного клапана в
контуре демпфирования
стрелы
Выходное давление пропорционального кла-
Выходное давление про-
Управляющий сигнал к пропорциональному клапану
МПа
пана низкой вибрации (по заказу)
порционального электро-
низкой вибрации
магнитного клапана низкой
вибрации
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального кла-
мА
клапана ограничения подачи насоса
1
(по
пропорционального электро-
пана ограничения подачи насоса 1
заказу)
магнитного клапана ограни-
чения подачи насоса 1
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана ограничения подачи насоса
2
(По
пропорционального электро-
ограничения подачи насоса 2
заказу)
магнитного клапана ограни-
чения подачи насоса 2
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана управления крутящим моментом на-
пропорционального элек-
крутящего момента насоса
соса
тромагнитного
клапана
управления крутящим мо-
ментом насоса
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана управления дополнительным обору-
пропорционального элек-
в контуре дополнительного рабочего оборудования
дованием (по заказу)
тромагнитного клапана в
контуре дополнительного
рабочего оборудования
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана в контуре демпфирования стрелы (по
пропорционального элек-
в контуре демпфирования стрелы
заказу)
тромагнитного клапана в
контуре демпфирования
стрелы
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана низкой вибрации (По заказу)
пропорционального элек-
низкой вибрации
тромагнитного
клапана
низ- кой вибрации
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана в контуре рекуперативной функции
пропорционального элек-
в контуре рекуперативной функции копания
копания
тромагнитного клапана в
контуре
рекуперативной
функции копания
Обратная связь от выхода пропорционального
Обратная связь от выхода
Обратная связь от выхода пропорционального клапана
мА
клапана в контуре рекуперативной функции
пропорционального элек-
в контуре рекуперативной функции рукояти
рукояти
тромагнитного клапана в
контуре
рекуперативной
функции рукояти
Обратная связь от давления управления уси-
Обратная связь от избы-
Обратная связь от датчика давления управления
мА
лением мощности
точного давления управ-
усилением мощности
ления усилением мощно-
сти
Обратная связь от давления управления ре-
Обратная связь от избы-
Обратная связь от датчика давления управления
мА
жимом передвижения
точного давления управ-
режимом передвижения
ления 2-скоростным пере-
движением
T5-3-10
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Характеристика
Данные
Единицы измере-
Выбранные параметры
Проверка параметров
ния
Звуковой сигнал передвижения
(по
Звуковой сигнал пе-
Звуковой сигнал передвижения: Задейство-
Задействован,
заказу)
редвижения
ван/Не задействован
не задействован
Звуковой сигнал вращения поворот-
Звуковой сигнал вра-
Звуковой сигнал вращения поворотной час-
Задействован,
ной части (по заказу)
щения
поворотной
ти: Задействован/Не задействован
не задействован
части
Звуковой сигнал нагрузки (по заказу)
Звуковой сигнал на-
Звуковой сигнал нагрузки: Задействован/Не
Задействован,
грузки
задействован
не задействован
Автоматический выпуск воздуха
(по
Автоматический вы-
Автоматический выпуск воздуха: положение
ON (Включено),
заказу)
пуск воздуха
ON/OFF (Включено/Выключено)
OFF (Выключено)
Температура рабочей жидкости
Температура рабочей
Входной сигнал от датчика температуры
°C
жидкости
рабочей жидкости
Звуковой сигнал перегрузки: положе-
Выключатель звуко-
Выключатель звукового сигнала нагрузки:
ON (Включено),
ние ON/OFF
(Включено/Выключено)
вого сигнала нагрузки:
положение ON/OFF (Включено/Выключено)
OFF (Выключено)
(по заказу)
положение ON/OFF
(Включено
/ Выклю-
чено)
Сигнал от датчика углового положения
Сигнал от датчика
Связь от блока монитора
Нет сигнала, за-
(по заказу)
углового положения
вершено, конец
ПРИМЕЧАНИЕ: АТТ: дополнительное оборудование BK: копание
BR: гидромолот
PU: бетоноизмельчитель
CR: бетонолом
VI: вибромолот
T5-3-11
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX

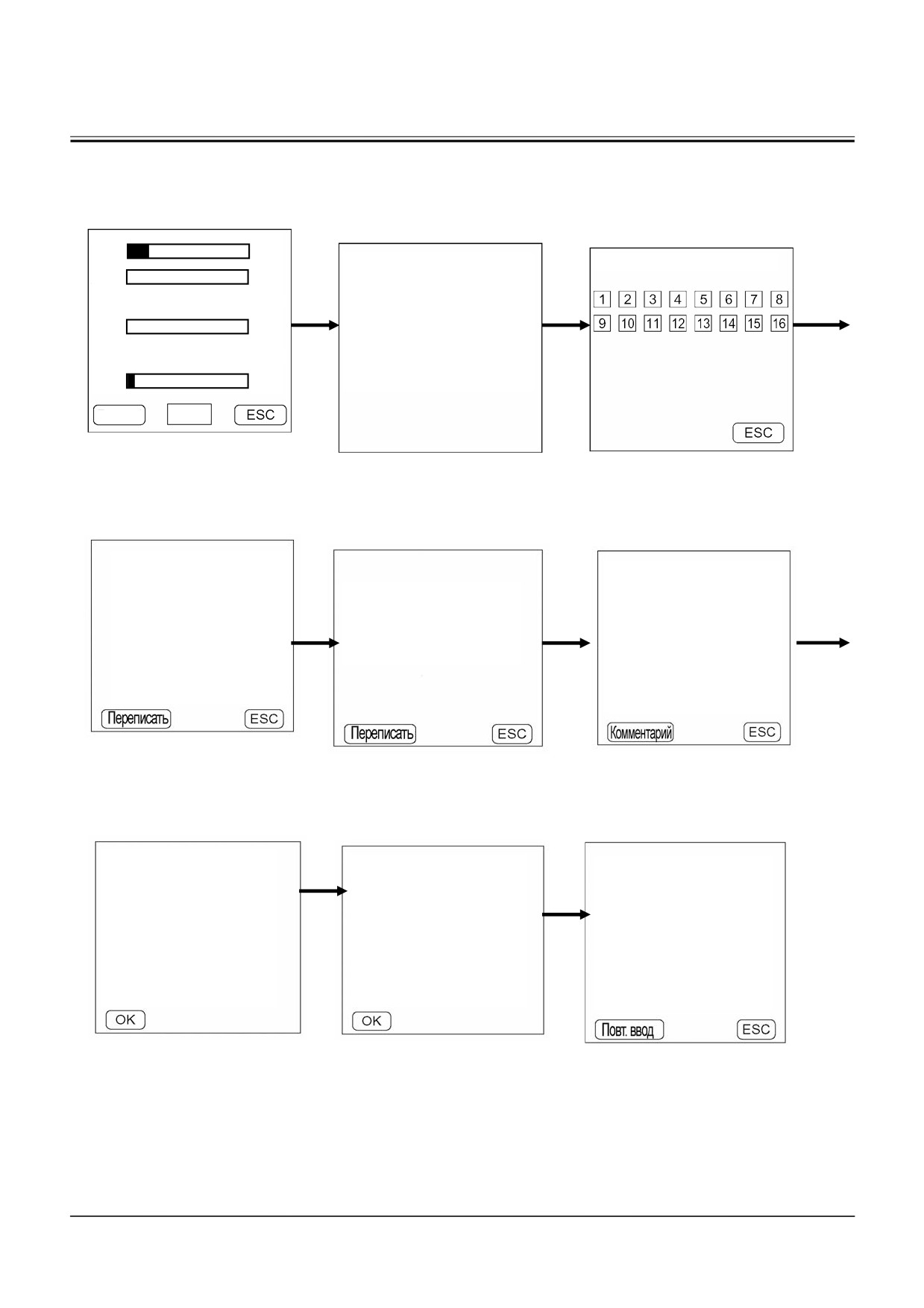

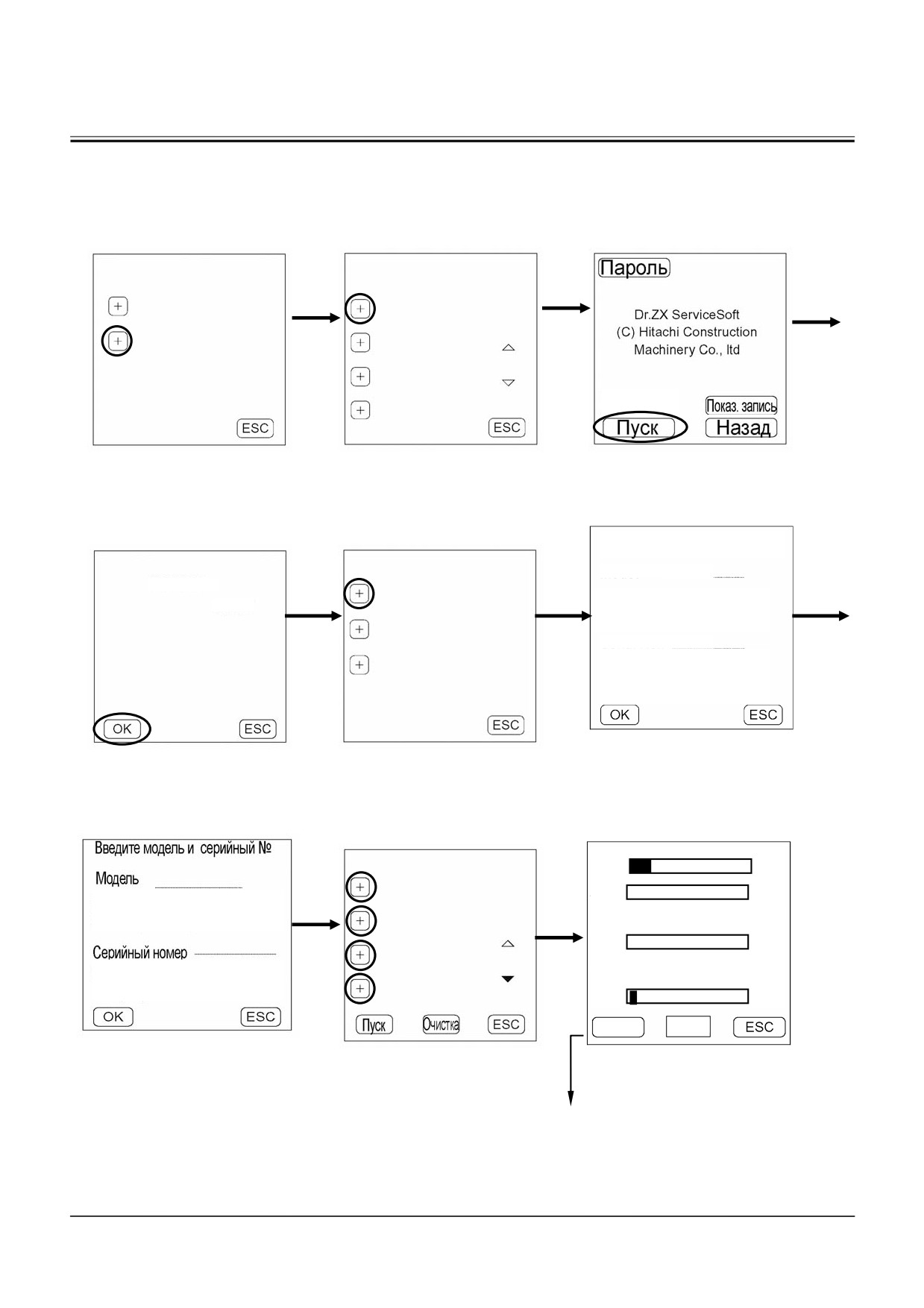

Дисплей блока монитора
После включения Dr. ZX наж-
мите кнопку Выбор контроллера.
Нажмите: Основной контроллер
Нажмите Пуск
Выбор контроллера диаг-
Выбрать функцию
ностики неисправностей
Далее
Результаты
самодиагностики
Основной контроллер
Выбор контроллера
Контроллер
двигателя
Блок мониторов
Информационный
контроллер
Экран выбора функций
T1V7-05-03-001
T1V7-05-03-009
Заголовочный экран
T1V7-05-03-011
Экран выбора контроллера
Нажмите Пуск.
Нажмите на Монитор дисплея.
Введите модель и серийный
№
Выбор функций
Модель
Модель
PZX200
Показать монитор дисплея.
Зав.
№ изделия
(HCM
Далее
Версия контроллера
00 04
16j…123) Модель (HCM 16j)
Специальная функция.
Подтверждаете
Сериный номер
установки?
Зав.
№ изделия
(HCM
Установки
16j…123) S/N (123)
Экран ввода модели и серийно-
T1V7-05-03-013
Экран основного контроллера
T1V7-05-03-010
T1V7-05-03-012
го номера
Экран основного меню
Нажмите: Удержив. и монитор вре-
Введите код модели и серийный
Нажмите Экраны монитора и
менно остановится. Когда монитор
номер. Нажмите ESC и верни-
нажмите OK. Обратитесь к стр.
запустится вновь, повторно нажмите
тесь в экран основного меню.
T5-3-8 для выбора пункта. На-
эту кнопку. Нажмите ESC и верни-
жмите ESC и вернитесь к экрану
тесь в экран выбора пунктов.
основного меню.
Требуемая частота вращ. двиг. 800 об/мин
Выбор пункта меню
∗∗∗∗
Требуемая частота
Фактич. частота вращ. двиг.
0 об/мин
вращения двигателя
Зав. № изделия (HCM 16j…123)
Модель (HCM 16j)
Фактическая частота
Отклон. частоты вращ. двиг.
-500 об/мин
вращения двигателя
∗∗∗∗∗∗
Отклонение частоты
вращения двигателя
Зав. № изделия (HCM 16j…123)
Давление подачи насоса 1
5,5 МПа
S/N (123)
Давление подачи
насоса 1
Записать
Удерж.
T1V7-05-03-065
T1V7-05-03-014
Экран монитора
T1V7-05-03-015
Введите модель и серийный номер
Экран выбора пунктов меню
К след. стр.
T5-3-12
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Нажмите на любой номер и
возникнет соответствующий экран
Нажмите записать
для записываемого номера.
Треб. частота вращ. двиг.
800 об/мин
Фактич. частота вращ. двиг.
0 об/мин
Экран выбора пунктов меню
Выбор записи в банк данных
Отклон. Частоты вращ. двиг.
-500 об/мин
«Идет запись»
Далее
Давление подачи насоса 1
5,5 МПа
Записать
Удерж.
Экран монитора
T1V7-05-03-015
Если номер записи уже опреде-
T1V7-05-03-096
Выбор экрана для зап. в банк данных
T1V7-05-03-097
лен и нажата кнопка. Перезапи-
Если номер записи уже определен и
сать
(Over Write), то данные
нажата кнопка Записать
(Write),
Нажмите Коммент. (Comment).
будут перезаписаны. Нажмите
данные будут записаны в соответ-
ESC и вернитесь в экран основ-
Нажмите ESC и вернитесь в
ствующий экран. Нажмите Esc и
ного меню.
экран основного меню.
вернитесь в экран основного меню.
Запись №: 1
Запись №: 1
Дата: 2003/01/12
04:01:51
Дата: 2003/01/12
04:03:49
Запись №: 2
Модель:
01U1
Дата: 2003/01/12
04:08:32
Модель:
01U1
Серийный №:
200004
Серийный №:
200004
Далее
(1) Насос 1 Давл. подачи
(1) Насос 1 Давл. подачи
(2) Насос 2 Давл. подачи
(2) Насос 2 Давл. подачи
(3) Насос 1 Давл. в конт. упр.
(3) Насос 1 Давл. в конт. упр.
(4) Насос 2 Давл. в конт. упр.
(4) Насос 2 Давл. в конт. упр.
T1V7-05-03-098
T1V7-05-03-099
Записываемый экран
T1V7-05-03-100
Записываемый экран
Нажмите Повторный ввод
(Re-
Input) и вернитесь к записывае-
Нажмите OK и запись (образо-
мому экрану
(Ввод коммента-
Введите погодные условия и имя
вание) экрана будет окончена.
рия). Нажмите ESC и вернитесь к
пользователя и нажмите ОК.
экрану основного меню
Запись №: 2
Запись №: 2
Запись №: 2
Дата: 2003/01/12
04:08:32
Дата: 2003/01/12
04:08:32
Дата: 2003/01/12
04:08:32
Ясная
………………………………..
…………………………………
Модель:
1U10
……………………………….
Иванов
Серийный №:
200004
…………………………………
Модель:
1U10
Модель:
1U10
Серийный №:
200004
(1) Насос 1 Давл. подачи
Серийный №:
200004
(1) Насос 1 Давл. подачи
(1) Насос 1 Давл. подачи
(2) Насос 2 Давл. подачи
(2) Насос 2 Давл. подачи
(2) Насос 2 Давл. подачи
(3) Насос 1 Давл. в конт. упр.
(3) Насос 1 Давл. в конт. упр.
(3) Насос 1 Давл. в конт. упр.
(4) Насос 2 Давл. в конт. упр.
(4) Насос 2 Давл. в конт. упр.
(4) Насос 2 Давл. в конт. упр.
T1V7-05-03-101
T1V7-05-03-103
T1V7-05-03-102
Записываемый экран (Ввод ком-
ментария)
T5-3-13
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
СПЕЦИАЛЬНЫЕ ФУНКЦИИ
Отмена функции управления автоматическим
прогревом машины
После включения Dr. ZX нажмите
Нажмите Основной контроллер
Нажмите Пуск.
кнопку Выбрать контроллер.
Выбрать функцию
Выбор контроллера диагно-
стики неисправностей.
Результаты автодиагно-
стики
Основной контроллер
Далее
Выбор контроллера
Контроллер двигателя
Блок мониторов
Информационный
контроллер
Выход
T1V7-05-03-001
T1V7-05-03-009
Заголовочный экран
T1V7-05-03-011
Экран выбора функций
Экран выбора контроллера
Нажмите OK
Выбор контроллера диагностики
неисправностей
Модель
Выбор функций
Версия контроллера
Показать дисплей мо-
Загрузите сервисную про-
нитора
грамму
Далее
Подтверждаете
Специальная функция
установки?
Установка программы
T1V7-05-03-010
Экран основного контроллера
Экран Основного меню
T1V7-05-03-012
T1V7-05-03-016
Нажмите ESC и вернитесь в
Нажмите: Выполнить Exec.
экран выбора отмены WU (По-
Нажмите ESC и вернитесь в
догрев)/отмены ЕСО
(Управле-
Нажмите Отмена WU (Подогрев).
экран выбора Выключение
ние двигателем в режиме ЕСО)
Нажмите ESC и вернитесь в
WU/выключение ECO.
экран основного меню.
Выбрать функцию
Отмена WU
(Подогрев)
Подтверждаете отмену WU
Отмена WU (Подогрев)
(Подогрев)?
Отмена ЕСО (Управ-
ление двигателем в
режиме ЕСО)
Выполнить
T1V7-05-03-017
T1V7-05-03-019
T1V7-05-03-018
Экран выбора отмены WU (Подог-
рев)/отмены ЕСО
(Управление
двигателем в режиме ЕСО)
ПРИМЕЧАНИЕ: При повороте выключателя электросис-
темы а положение OFF (Выключено), если
начать снова, включается функция
управления автоматическим подогревом.
T5-3-14
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Отмена функции управления
двигателем в
режиме ЕСО
После включения Dr. ZX нажмите
Нажмите Основной контроллер
Нажмите Пуск.
кнопку Выбрать контроллер.
Выбрать функцию
Выбор контроллера диагно-
стики неисправностей.
Результаты автодиагно-
стики
Основной контроллер
Далее
Выбор контроллера
Контроллер двигателя
Блок мониторов
Информационный
контроллер
T1V7-05-03-001
T1V7-05-03-009
T1V7-05-03-011
Экран выбора функций
Экран выбора контроллера
Заголовочный экран
Выбор контроллера диагностики
Нажмите OK
неисправностей
Выбор функций
Модель
Показать дисплей мо-
Версия контроллера
Загрузите сервисную про-
нитора
грамму
Далее
Специальная функция
Подтверждаете
установки?
Установка программы
T1V7-05-03-010
Экран Основного меню
T1V7-05-03-012
T1V7-05-03-016
Нажмите ESC и вернитесь в
Экран основного контроллера
Нажмите: Выполнить Exec.
экран выбора отмены WU (По-
Нажмите ESC и вернитесь в
догрев)/отмены ЕСО
(Управле-
Нажмите Отмена WU (Подогрев).
экран выбора Выключение
ние двигателем в режиме ЕСО)
Нажмите ESC и вернитесь в
WU/выключение ECO.
экран основного меню.
Выбрать функцию
Отмена WU (Подогрев)
Подтверждаете отмену ЕСО
Отмена ЕСО (Управление
(Управление двигателем в
двигателем в режиме ЕСО)
Отмена ЕСО (Управ-
режиме ЕСО)?
ление двигателем в
режиме ЕСО)
Выполнить
T1V7-05-03-017
T1V7-05-03-021
T1V7-05-03-020
Экран выбора отмены WU (Подог-
рев)/отмены ЕСО
(Управление
двигателем в режиме ЕСО)
ПРИМЕЧАНИЕ: При повороте выключателя электросис-
темы а положение OFF (Выключено), если
начать снова, включается функция
управления двигателем в режиме ЕСО.
T5-3-15
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
УСТАНОВКИ
Возможна регулировка частоты вращения двигателя, подачи насоса, выходного давления электромагнит-
ного клапана и т.д.
Изменяемый параметр
Пункт
Данные
Единицы измерения
Регулировка Li
(Минимальной
Регулировка минимальной частоты вращения двигателя
об/мин
частоты вращения холостого
хода)
Регулировка WU (Подогрева)
Регулировка частоты вращения двигателя во время прогревания ма-
об/мин
шины
Регулировка AI (Автоматическое
Регулировка частоты вращения двигателя при автоматическом пере-
об/мин
переключение на частоту вра-
ключении на частоту вращения холостого хода
щения холостого хода)
Регулировка Р (Режим Р (Нор-
Регулировка частоты вращения двигателя в режиме Р (Нормальной
об/мин
мальной мощности)
мощности)
Регулировка крутящего момента
Регулировка характеристики P-Q насоса
Н·м
PQ насоса
Регулировка пропорционального
Регулировка электромагнитного клапана
МПа
клапана в контуре демпфирова-
ния стрелы
Регулировка пропорционального
Регулировка выбранного электромагнитного клапана
МПа
клапана в контуре дополни-
тельного рабочего оборудования
Время ожидания прекращения
Установка времени, необходимого для уменьшения частоты враще-
мс
увеличения скорости дополни-
ния двигателя
тельного рабочего оборудования
Уменьшение крутящего момента
Переключатель управления уменьшением крутящего момента в по-
ON (Включено),
дополнительного рабочего обо-
ложении ON/OFF (Включено/Выключено) во время работы дополни-
OFF (Выключено)
рудования: положение ON/OFF
тельного оборудования
(Включено/Выключено)
Выбор управления режимом
Рычаг управления режимом ЕСО (Управление двигателем) в поло-
ON (Включено),
ЕСО (Управление двигателем)
жении ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор управления режимом НР
Рычаг управления режимом НР (Высокой мощности) в положении
ON (Включено),
(Режимом повышенной мощно-
ON/OFF (Включено/Выключено)
OFF (Выключено)
сти)
Переключатель режима памяти
Переключатель режима памяти дополнительного рабочего оборудо-
ON (Включено),
дополнительного рабочего обо-
вания в положении ON/OFF (Включено/Выключено)
OFF (Выключено)
рудования: положение ON/OFF
(Включено/Выключено)
Выбор режима управления
Переключатель управления обогревателем в положении ON/OFF
ON (Включено),
обогревателем
(Включено/Выключено)
OFF (Выключено)
Выбор предотвращения кражи
Выключатель предотвращения кражи управления двигателем в по-
ON (Включено),
управления двигателем
ложении ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор предотвращения кражи
Выключатель предотвращения кражи управления насосом в положе-
ON (Включено),
управления насосом
нии ON/OFF (Включено/Выключено)
OFF (Выключено)
Регулировка минимального из-
Установка минимального избыточного давления в контуре поршневой
МПа
быточного давления в контуре
полости гидроцилиндра стрелы
поршневой полости гидроци-
линдра стрелы
ВАЖНО: При повороте выключателя электро-
системы в положение OFF (Выключе-
но), если до этого был установлен
режим OFF (Выключено) переключа-
телем ON (Включено)/OFF (Выключе-
но) в памяти дополнительного рабо-
чего оборудования, выбранный режим
работы становится неэффективным, и
происходит переход к режиму копания.
В следующий раз нужно задать необ-
ходимый режим работы. При повороте
выключателя электросистемы в по-
ложение OFF (Выключено), если до
этого был установлен режим ON
(Включено) переключателем ON
(Включено) / OFF (Выключено) в па-
мяти дополнительного рабочего обо-
рудования, выбранный режим работы
становится эффективным.
T5-3-16
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Изменение параметров дополнительного оборудования
Пункт
Данные
Единица измерения
Дополнительное оборудование 1
Тип дополнительного оборудо-
Выбор дополнительного оборудования
BR PU CR VI Другое,
вания 1
Без оборудования
Номер дополнительного обору-
Выбор установочных номеров дополнительного оборудования
1 2 3 4 5
дования 1
Регулировка максимального уг-
Регулировка минимального уровня максимального значения подачи
л/мин
ла поворота наклонной шайбы
рабочей жидкости насоса 1 при использовании дополнительного
насоса 1 дополнительного обо-
оборудования
рудования 1
Регулировка максимального уг-
Регулировка минимального уровня максимального значения подачи
л/мин
ла поворота насоса 2 дополни-
рабочей жидкости насоса 2 при использовании дополнительного
тельного оборудования 1
оборудования
Регулировка увеличения/умень-
Регулировка увеличения/уменьшения частоты вращения двигателя
об/мин
шения частоты вращения двига-
при использовании дополнительного оборудования
теля дополнительного оборудо-
вания 1
Выбор давления предохрани-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON
(Включено)/OFF
тельного клапана во вторичном
давления предохранительного клапана во вторичном контуре управ-
(Выключено)
контуре управления дополни-
ления
тельного оборудования 1
Выбор клапана управления до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON
(Включено)/OFF
полнительного оборудования 1
клапана управления
(Выключено)
Выбор гидроаккумулятора до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON
(Включено)/OFF
полнительного оборудования 1
гидроаккумулятора
(Выключено)
Выбор 2-хскоростного дополни-
Выбор режима ON (Включено)/OFF (Выключено) при установке 2-х
ON
(Включено)/OFF
тельного оборудования 1
скоростного дополнительного оборудования 1
(Выключено)
Дополнительное оборудование
2
Тип дополнительного оборудо-
Выбор дополнительного оборудования
BR PU CR VI Другое
вания 2
Без оборудования
Номер дополнительного обору-
Выбор установочных номеров дополнительного оборудования
1 2 3 4 5
дования 2
Регулировка максимального уг-
Регулировка минимального уровня максимального значения подачи
л/мин
ла поворота наклонной шайбы
рабочей жидкости насоса 1 при использовании дополнительного
насоса 1 дополнительного обо-
оборудования
рудования 2
Регулировка максимального уг-
Регулировка минимального уровня максимального значения подачи
л/мин
ла поворота наклонной шайбы
рабочей жидкости насоса 2 при использовании дополнительного
насоса 2 дополнительного обо-
оборудования
рудования 2
Регулировка увеличения/умень-
Регулировка увеличение/уменьшение частоты вращения двигателя
об/мин
шения частоты вращения двига-
при использовании дополнительного оборудования
теля дополнительного оборудо-
вания 2
Выбор давления предохрани-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON
(Включено)/OFF
тельного клапана во вторичном
давления предохранительного клапана во вторичном контуре управ-
(Выключено)
контуре управления дополни-
ления
тельного оборудования 2
Выбор клапана управления до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON
(Включено)/OFF
полнительного оборудования 2
клапана управления
(Выключено)
Выбор гидроаккумулятора до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON
(Включено)/OFF
полнительного оборудования 2
гидроаккумулятора
(Выключено)
Выбор 2-хскоростного дополни-
Выбор режима ON (Включено)/OFF (Выключено) при установке 2-х
ON
(Включено)/OFF
тельного оборудования 2
скоростного дополнительного оборудования 1
(Выключено)
ПРИМЕЧАНИЕ: ATT: дополнительное оборудование
BR: гидромолот
PU: бетоноизмельчитель
CR: бетонолом
VI: вибромолот
Others: другое оборудование
Non: без рабочего оборудования
T5-3-17
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Пункт
Данные
Единица измерения
Дополнительное оборудование 3
Тип дополнительного оборудо-
Выбор дополнительного оборудования
BR PU CR VI Другое
вания 3
Без оборудования
Номер дополнительного обору-
Выбор установочных номеров дополнительного оборудования
1 2 3 4 5
дования 3
Регулировка максимального угла
Регулировка минимального уровня максимального значения подачи
л/мин
поворота наклонной шайбы на-
рабочей жидкости насоса
1 при использовании дополнительного
соса 1 дополнительного обору-
оборудования
дования 3
Регулировка максимального угла
Регулировка минимального уровня максимального значения подачи
л/мин
поворота наклонной шайбы на-
рабочей жидкости насоса
2 при использовании дополнительного
соса 2 дополнительного обору-
оборудования
дования 3
Регулировка увеличения/ умень-
Регулировка увеличения/уменьшения частоты вращения двигателя
об/мин
шения частоты вращения двига-
при использовании дополнительного оборудования
теля дополнительного оборудо-
вания 3
Выбор давления предохрани-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON (Включено)/OFF
тельного клапана во вторичном
давления предохранительного клапана во вторичном контуре управ-
(Выключено)
контуре управления дополни-
ления
тельного оборудования 3
Выбор клапана управления до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON (Включено)/OFF
полнительного оборудования 3
клапана управления
(Выключено)
Выбор гидроаккумулятора до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON (Включено)/OFF
полнительного оборудования 3
гидроаккумулятора
(Выключено)
Выбор 2-хскоростного дополни-
Выбор режима ON
(Включено)/OFF
(Выключено) при установке
ON (Включено)/OFF
тельного оборудования 3
2-хскоростного дополнительного оборудования
(Выключено)
Дополнительное оборудование 4
Тип дополнительного оборудо-
Выбор дополнительного оборудования
BR PU CR VI Другое
вания 4
Без оборудования
Номер дополнительного обору-
Выбор установочных номеров дополнительного оборудования
1 2 3 4 5
дования 4
Регулировка максимального угла
Регулировка минимального уровня максимального значения подачи
л/мин
поворота наклонной шайбы на-
рабочей жидкости насоса
1 при использовании дополнительного
соса 1 дополнительного обору-
оборудования
дования 4
Регулировка максимального угла
Регулировка минимального уровня максимального значения подачи
л/мин
поворота наклонной шайбы на-
рабочей жидкости насоса
2 при использовании дополнительного
соса 2 дополнительного обору-
оборудования
дования 4
Регулировка увеличения/ умень-
Регулировка увеличения/уменьшения частоты вращения двигателя
об/мин
шения частоты вращения двига-
при использовании дополнительного оборудования
теля дополнительного оборудо-
вания 4
Выбор давления предохрани-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON (Включено)/OFF
тельного клапана во вторичном
давления предохранительного клапана во вторичном контуре управ-
(Выключено)
контуре управления дополни-
ления
тельного оборудования 4
Выбор клапана управления до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON (Включено)/OFF
полнительного оборудования 4
клапана управления
(Выключено)
Выбор гидроаккумулятора до-
Выбор режима ON (Включено)/OFF (Выключено) при регулировке
ON (Включено)/OFF
полнительного оборудования 4
гидроаккумулятора
(Выключено)
Выбор 2-хскоростного дополни-
Выбор режима ON
(Включено)/OFF
(Выключено) при установке
ON (Включено)/OFF
тельного оборудования 4
2-хскоростного дополнительного оборудования
(Выключено)
ПРИМЕЧАНИЕ: ATT: дополнительное оборудование
BR: гидромолот
PU: бетоноизмельчитель
CR бетонолом
VI: вибромолот
Others: Другое оборудование
Non: Без оборудования
T5-3-18
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Пункт
Данные
Единица измерения
Дополнительное оборудо-
вание 5
Тип дополнительного обо-
Выбор дополнительного оборудования
BR PU CR VI
рудования 5
Другое Без обо-
рудования
Номер дополнительного
Выбор установочных номеров дополнительного обо-
1 2 3 4 5
оборудования 5.
рудования
Регулировка максималь-
Регулировка минимального уровня максимального
л/мин
ного угла поворота на-
значения потока рабочей жидкости насоса 1 при ис-
клонной шайбы насоса 1
пользовании дополнительного оборудования
дополнительного обору-
дования 5
Регулировка максималь-
Регулировка минимального уровня максимального
л/мин
ного угла поворота на-
значения потока рабочей жидкости насоса 2 при ис-
клонной шайбы насоса 2
пользовании дополнительного оборудования
дополнительного обору-
дования 5
Регулировка увеличения
Регулировка увеличения/уменьшения частоты вра-
об/мин
/уменьшения
частоты
щения двигателя при использовании дополнительного
вращения двигателя до-
оборудования
полнительного оборудо-
вания 5
Выбор давления предо-
Выбор режима ON (Включено)/OFF (Выключено) при
ON (Включено)/
хранительного клапана во
регулировке давления предохранительного клапана во
OFF
(Выключе-
вторичном контуре управ-
вторичном контуре управления
но)
ления дополнительного
оборудования 5
Выбор клапана управле-
Выбор режима ON (Включено)/OFF (Выключено) при
ON (Включено)/
ния дополнительного обо-
регулировке клапана управления
OFF
(Выключе-
рудования 5
но)
Выбор гидроаккумулято-
Выбор режима ON (Включено)/OFF (Выключено) при
ON (Включено)/
ра дополнительного обо-
регулировке гидроаккумулятора
OFF
(Выключе-
рудования 5
но)
Выбор 2-хскоростного до-
Выбор режима ON (Включено)/OFF (Выключено) при
ON (Включено)/
полнительного оборудо-
установке
2-хскоростного дополнительного оборудо-
OFF
(Выключе-
вания 5
вания 5
но)
ПРИМЕЧАНИЕ: ATT: дополнительное оборудование
BR: гидромолот
PU: бетоноизмельчитель
CR: бетонолом
VI: вибромолот
Others: Другое оборудование
Non: Без оборудования
T5-3-19
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
ПЕРЕЧЕНЬ ДАННЫХ ДЛЯ РЕГУЛИРОВКИ
Класс ZX200-3
Минимальное
Регулировочные пределы
Стандартные регули-
Данные для регулировки
регулировочное
Примечание
Пределы
ровки
значение
Частота вращения Li
(Мини-
мальная частота вращения хо-
10 об/мин
0-400 об/мин
0 об/мин
лостого хода)
Частота вращения WU (Подо-
10 об/мин
- 450-200 об/мин
0 об/мин
грев)
Частота вращения AI (Автома-
тическое переключение на час-
10 об/мин
- 400-400 об/мин
0 об/мин
тоту вращения холостого хода)
Частота вращения Р (Режим Р
10 об/мин
- 200-200 об/мин
0 об/мин
(Нормальной мощности))
Регулировка крутящего момента
2,45 Н·м
- 60-60 Н·м
0 Н·м
PQ насоса
Пропорциональный
клапан
0,0196 МПа
- 0,9996-0,9996 МПа
0 МПа
демпфирования стрелы
Пропорциональный клапан до-
полнительного рабочего обору-
0,0196 МПа
- 0,9996-0,9996 МПа
0 МПа
дования
Время ожидания прекращения
увеличения частоты вращения
40 мс
0-3000 мс
0 мс
дополнительного рабочего обо-
рудования
Регулировка минимального из-
быточного давления в поршне-
0,2 МПа
- 9,8-14,7 МПа
0 МПа
вой полости гидроцилиндра
стрелы
Класс ZX225US-3
Минимальное
Регулировочные пределы
Стандартные регули-
Данные для регулировки
регулировочное
Примечание
Пределы
ровки
значение
Частота вращения Li
(Мини-
мальная частота вращения хо-
10 об/мин
0-400 об/мин
0 об/мин
лостого хода)
Частота вращения WU (Подо-
10 об/мин
-450-200 об/мин
0 об/мин
грев)
Частота вращения AI (Автома-
тическое переключение на час-
10 об/мин
-400-400 об/мин
0 об/мин
тоту вращения холостого хода)
Частота вращения Р (Режим Р
10 об/мин
-200-200 об/мин
0 об/мин
(Нормальной мощности))
Регулировка крутящего момента
2,45 Н·м
-60-60 Н·м
0 Н·м
PQ насоса
Пропорциональный
клапан
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
демпфирования стрелы
Пропорциональный клапан до-
полнительного рабочего обору-
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
дования
Время ожидания прекращения
увеличения частоты вращения
40 мс
0-3000 мс
0 мс
дополнительного рабочего обо-
рудования
Регулировка минимального из-
быточного давления в поршне-
0,2 МПа
-9,8-14,7 МПа
0 МПа
вой полости гидроцилиндра
стрелы
ПРИМЕЧАНИЕ: 1 МПа = 10,197 кгс/см2
1 кгс/см2
= 0,098 МПа
T5-3-20
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Класс ZX225USR-3
Минимальное
Регулировочные пределы
Стандартные регули-
Данные для регулировки
регулировочное
Примечание
Пределы
ровки
значение
Частота вращения Li
(Мини-
мальная частота вращения хо-
10 об/мин
0-400 об/мин
0 об/мин
лостого хода)
Частота вращения WU (Подо-
10 об/мин
-450-200 об/мин
0 об/мин
грев)
Частота вращения AI (Автома-
тическое переключение на час-
10 об/мин
-400-400 об/мин
0 об/мин
тоту вращения холостого хода)
Частота вращения Р (Режим Р
10 об/мин
-200-200 об/мин
0 об/мин
(Нормальной мощности))
Регулировка крутящего момента
2,45 Н·м
-60-60 Н·м
0 Н·м
PQ насоса
Пропорциональный
клапан
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
демпфирования стрелы
Пропорциональный клапан до-
полнительного рабочего обору-
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
дования
Время ожидания прекращения
увеличения частоты вращения
40 мс
0-3000 мс
0 мс
дополнительного рабочего обо-
рудования
Регулировка минимального из-
быточного давления в поршне-
0,2 МПа
-9,8-14,7 МПа
0 МПа
вой полости гидроцилиндра
стрелы
Класс ZX240-3
Минимальное
Регулировочные пределы
Стандартные регули-
Данные для регулировки
регулировочное
Примечание
Пределы
ровки
значение
Частота вращения Li
(Мини-
мальная частота вращения хо-
10 об/мин
0-400 об/мин
0 об/мин
лостого хода)
Частота вращения WU (Подо-
10 об/мин
-450-200 об/мин
0 об/мин
грев)
Частота вращения AI (Автома-
тическое переключение на час-
10 об/мин
-400-400 об/мин
0 об/мин
тоту вращения холостого хода)
Частота вращения Р (Режим Р
10 об/мин
-200-100 об/мин
0 об/мин
(Нормальной мощности))
Регулировка крутящего момента
2,45 Н·м
-60-60 Н·м
0 Н·м
PQ насоса
Пропорциональный
клапан
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
демпфирования стрелы
Пропорциональный клапан до-
полнительного рабочего обору-
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
дования
Время ожидания прекращения
увеличения частоты вращения
40 мс
0-3000 мс
0 мс
дополнительного рабочего обо-
рудования
Регулировка минимального из-
быточного давления в поршне-
0,2 МПа
-9,8-14,7 МПа
0 МПа
вой полости гидроцилиндра
стрелы
ПРИМЕЧАНИЕ: 1 МПа = 10,197 кгс/см2
1 кгс/см2
= 0,098 МПа
T5-3-21
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Класс ZX270-3
Минимальное
Регулировочные пределы
Стандартные регули-
Данные для регулировки
регулировочное
Примечание
Пределы
ровки
значение
Частота вращения Li
(Мини-
мальная частота вращения хо-
10 об/мин
0-400 об/мин
0 об/мин
лостого хода)
Частота вращения WU (Подо-
10 об/мин
-450-200 об/мин
0 об/мин
грев)
Частота вращения AI (Автома-
тическое переключение на час-
10 об/мин
-400-400 об/мин
0 об/мин
тоту вращения холостого хода)
Частота вращения Р (Режим Р
10 об/мин
-200-100 об/мин
0 об/мин
(Нормальной мощности))
Регулировка крутящего момента
2,45 Н·м
-100-100 Н·м
0 Н·м
PQ насоса
Пропорциональный
клапан
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
демпфирования стрелы
Пропорциональный клапан до-
полнительного рабочего обору-
0,0196 МПа
-0,9996-0,9996 МПа
0 МПа
дования
Время ожидания прекращения
увеличения частоты вращения
40 мс
0-3000 мс
0 мс
дополнительного рабочего обо-
рудования
Регулировка минимального из-
быточного давления в поршне-
0,2 МПа
-9,8-14,7 МПа
0 МПа
вой полости гидроцилиндра
стрелы
ПРИМЕЧАНИЕ: 1 МПа = 10,197 кгс/см2
1 кгс/см2
= 0,098 МПа
T5-3-22
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
ПЕРЕЧЕНЬ ДАННЫХ ДЛЯ РЕГУЛИ-
РОВКИ ДОПОЛНИТЕЛЬНОГО РАБОЧЕ-
ГО ОБОРУДОВАНИЯ
Класс ZX200-3
Минимальное
Регулировочные пределы
Данные для регулировки
регулировочное
Стандартные регулировки
Примечание
Пределы
значение
Дополнительное оборудование 1
Тип / Номер дополнительного обо-
-
0-5
Гидромолот 1
рудования 1
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 1
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 1
Увеличение/уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
0 об/мин
тельного оборудования 1
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 1
Выбор клапана управления до-
C/V или O/T (Клапан управления или
-
О/Т (Отбор мощности)
полнительным оборудованием 1
отбор мощности)
Выбор гидроаккумулятора допол-
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
нительного оборудования 1
Выбор
2-скоростного дополни-
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
тельного оборудования 1
Дополнительное оборудование 2
Тип/Номер дополнительного обо-
-
0-5
Гидромолот 1
рудования 2
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 2
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 2
Увеличение/уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
0 об/мин
тельного оборудования 2
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 2
Выбор клапана управления до-
C/V или O/T (Клапан управления или
полнительным оборудованием 2
-
О/Т (Отбор мощности)
отбор мощности)
Выбор гидроаккумулятора допол-
-
ON/OFF (Включено/Выключено)
ON (Включено)
нительного оборудования 2
Выбор
2-скоростного дополни-
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
тельного оборудования 2
Дополнительное оборудование 3
Тип/Номер дополнительного обо-
-
0-5
Гидромолот 2
рудования 3
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 3
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 3
Увеличение / уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
200 об/мин
тельного оборудования 3
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 3
Выбор клапана управления до-
-
C/V или O/T
C/V
полнительным оборудованием 3
Выбор гидроаккумулятора допол-
нительного оборудования 3
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного дополни-
-
ON/OFF (Включено/Выключено)
ON (Включено)
тельного оборудования 3
T5-3-24
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Минимальное
Примеча-
Данные для регулировки
регулировочное
Регулировочные пределы
Стандартные регулировки
ние
значение
Дополнительное оборудование
4
Тип/Номер дополнительного
-
0-5
Бетонолом 1
оборудования 4
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 1 дополнитель-
ного оборудования 4
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 2 дополнитель-
ного оборудования 4
Увеличение/уменьшение час-
тоты вращения двигателя до-
10 об/мин
-500-200 об/мин
200 об/мин
полнительного оборудования 4
Выбор давления предохрани-
тельного клапана во вторичном
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
контуре управления дополни-
тельным оборудованием 4
Выбор клапана управления
дополнительным оборудова-
-
C/V или O/T
C/V
нием 4
Выбор гидроаккумулятора до-
полнительного оборудования 4
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного допол-
нительного оборудования 4
-
ON/OFF (Включено/Выключено)
ON (Включено)
Дополнительное оборудование
5
Тип/Номер дополнительного
-
0-5
Не зарегистрировано
оборудования 5
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 1 дополнитель-
ного оборудования 5
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин.
шайбы насоса 2 дополнитель-
ного оборудования 5
Увеличение/уменьшение час-
тоты вращения двигателя до-
10 об/мин
-500-200 об/мин
0 об/мин
полнительного оборудования 5
Выбор давления предохрани-
тельного клапана во вторичном
-
ON/ OFF (Включено/Выключено)
Не зарегистрировано
контуре управления дополни-
тельного оборудования 5
Выбор клапана управления
дополнительным оборудова-
-
C/V или O/T
Не зарегистрировано
нием 5
Выбор гидроаккумулятора до-
полнительного оборудования 5
-
ON/OFF (Включено/Выключено)
Не зарегистрировано
Выбор
2-скоростного допол-
нительного оборудования 5
-
ON/OFF (Включено/Выключено)
Не зарегистрировано
ПРИМЕЧАНИЕ: 1 МПа = 10,197 кгс/см2
1 кгс/см2
= 0,098 МПа
ПРИМЕЧАНИЕ: АТТ: дополнительное оборудование
BK: копание
BR: гидромолот
PU: бетоноизмельчитель
CR: бетонолом
C/V: Гидрораспределитель
VI: вибромолот
O/T: Гидробак
T5-3-25
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Класс ZX225US-3
Минимальное
Примеча-
Данные для регулировки
регулировочное
Регулировочные пределы
Стандартные регулировки
ние
значение
Дополнительное оборудование 1
Тип / Номер дополнительного обо-
-
0-5
Гидромолот 1
рудования 1
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 1
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 1
Увеличение/уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
0 об/мин
тельного оборудования 1
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 1
Выбор клапана управления до-
полнительным оборудованием 1
-
C/V или O/T
О/Т
Выбор гидроаккумулятора допол-
нительного оборудования 1
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного дополни-
тельного оборудования 1
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Дополнительное оборудование 2
Тип/Номер дополнительного обо-
-
0-5
Гидромолот 2
рудования 2
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 2
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 2
Увеличение/уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
0 об/мин
тельного оборудования 2
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 2
Выбор клапана управления до-
полнительным оборудованием 2
-
C/V или O/T
О/Т
Выбор гидроаккумулятора допол-
нительного оборудования 2
-
ON/OFF (Включено/Выключено)
ON (Включено)
Выбор
2-скоростного дополни-
тельного оборудования 2
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Дополнительное оборудование 3
Тип/Номер дополнительного обо-
-
0-5
Гидромолот 2
рудования 3
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 3
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 3
Увеличение / уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
200 об/мин
тельного оборудования 3
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 3
Выбор клапана управления до-
полнительным оборудованием 3
-
C/V или O/T
О/Т
Выбор гидроаккумулятора допол-
нительного оборудования 3
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного дополни-
тельного оборудования 3
-
ON/OFF (Включено/Выключено)
ON (Включено)
T5-3-26
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Минимальное
Примеча-
Данные для регулировки
регулировочное
Регулировочные пределы
Стандартные регулировки
ние
значение
Дополнительное оборудование
4
Тип/Номер дополнительного
-
0-5
Бетонолом 1
оборудования 4
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 1 дополнитель-
ного оборудования 4
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 2 дополнитель-
ного оборудования 4
Увеличение/уменьшение час-
тоты вращения двигателя до-
10 об/мин
-500-200 об/мин
200 об/мин
полнительного оборудования 4
Выбор давления предохрани-
тельного клапана во вторичном
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
контуре управления дополни-
тельного оборудования 4
Выбор клапана управления
дополнительным оборудова-
-
C/V или O/T
C/V
нием 4
Выбор гидроаккумулятора до-
полнительного оборудования 4
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного допол-
нительного оборудования 4
-
ON/OFF (Включено/Выключено)
ON (Включено)
Дополнительное оборудование
5
Тип/Номер дополнительного
-
0-5
Не зарегистрировано
оборудования 5
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 1 дополнитель-
ного оборудования 5
Регулировка максимального
угла
поворота наклонной
0,5 л/мин
106-212 л/мин
212 л/мин
шайбы насоса 2 дополнитель-
ного оборудования 5
Увеличение/уменьшение час-
тоты вращения двигателя до-
10 об/мин
-500-200 об/мин
0 об/мин
полнительного оборудования 5
Выбор давления предохрани-
тельного клапана во вторичном
-
ON/ OFF (Включено/Выключено)
Не зарегистрировано
контуре управления дополни-
тельного оборудования 5
Выбор клапана управления
дополнительным оборудова-
-
C/V или O/T
Не зарегистрировано
нием 5
Выбор гидроаккумулятора до-
полнительного оборудования 5
-
ON/OFF (Включено/Выключено)
Не зарегистрировано
Выбор
2-скоростного допол-
нительного оборудования 5
-
ON/OFF (Включено/Выключено)
Не зарегистрировано
ПРИМЕЧАНИЕ: 1 МПа = 10,197 кгс/см2
1 кгс/см2
= 0,098 МПа
ПРИМЕЧАНИЕ: АТТ: дополнительное оборудование
BK: копание
BR: гидромолот
PU: бетоноизмельчитель
CR: бетонолом
C/V: Гидрораспределитель
VI: вибромолот
O/T: Гидробак
T5-3-27
ПОИСК НЕИСПРАВНОСТЕЙ / Dr. ZX
Класс ZX225USR-3
Минимальное
Примеча-
Данные для регулировки
регулировочное
Регулировочные пределы
Стандартные регулировки
ние
значение
Дополнительное оборудование 1
Тип / Номер дополнительного обо-
-
0-5
Гидромолот 1
рудования 1
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 1
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 1
Увеличение/уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
0 об/мин
тельного оборудования 1
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 1
Выбор клапана управления до-
полнительным оборудованием 1
-
C/V или O/T
О/Т
Выбор гидроаккумулятора допол-
нительного оборудования 1
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного дополни-
тельного оборудования 1
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Дополнительное оборудование 2
Тип/Номер дополнительного обо-
-
0-5
Гидромолот 1
рудования 2
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 2
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 2
Увеличение/уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
0 об/мин
тельного оборудования 2
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 2
Выбор клапана управления до-
полнительным оборудованием 2
-
C/V или O/T
О/Т
Выбор гидроаккумулятора допол-
нительного оборудования 2
-
ON/OFF (Включено/Выключено)
ON (Включено)
Выбор
2-скоростного дополни-
тельного оборудования 2
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Дополнительное оборудование 3
Тип/Номер дополнительного обо-
-
0-5
Гидромолот 2
рудования 3
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
1 дополнительного оборудования 3
Регулировка максимального угла
поворота наклонной шайбы насоса
0,5 л/мин
106-212 л/мин
212 л/мин
2 дополнительного оборудования 3
Увеличение / уменьшение частоты
вращения двигателя дополни-
10 об/мин
-500-200 об/мин
200 об/мин
тельного оборудования 3
Выбор давления предохранитель-
ного клапана во вторичном контуре
-
ON/OFF (Включено/Выключено)
ON (Включено)
управления дополнительного обо-
рудования 3
Выбор клапана управления до-
полнительным оборудованием 3
-
C/V или O/T
О/Т
Выбор гидроаккумулятора допол-
нительного оборудования 3
-
ON/OFF (Включено/Выключено)
OFF (Выключено)
Выбор
2-скоростного дополни-
тельного оборудования 3
-
ON/OFF (Включено/Выключено)
ON (Включено)
T5-3-28
содержание .. 27 28 29 30 ..
