Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 15

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Золотник

(Рекупера-

тивный кла-

пан копания)

Золотник

стрелы 2

Гидроцилиндр

стрелы

Гидроцилиндр

рукояти

Давление управ-

ления от блока

электромагнит-

ного клапана (SF)

Золотник

рукояти 1

Обратный

клапан

Насос 2

T1V1-03-03-053

T3-3-41

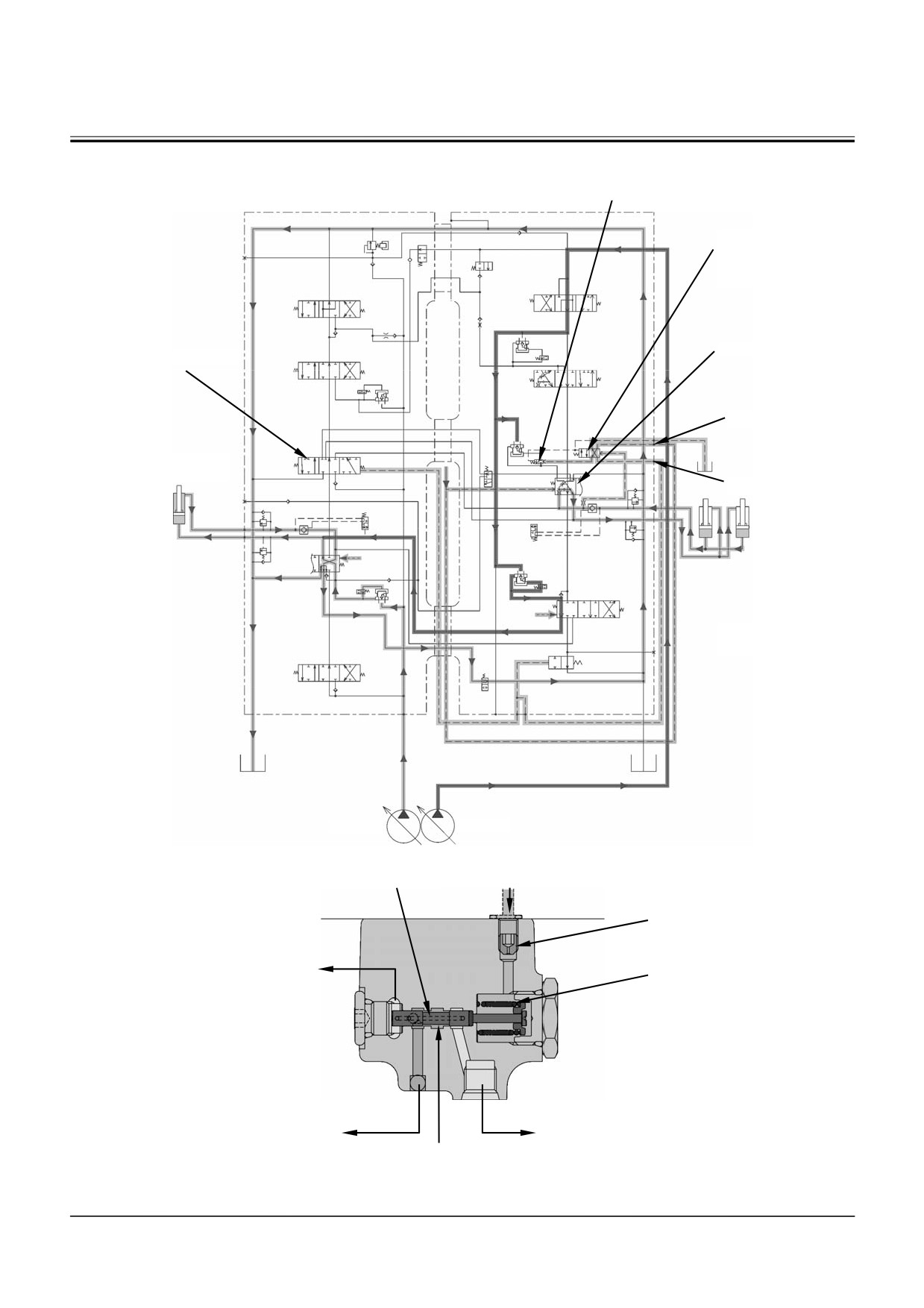

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

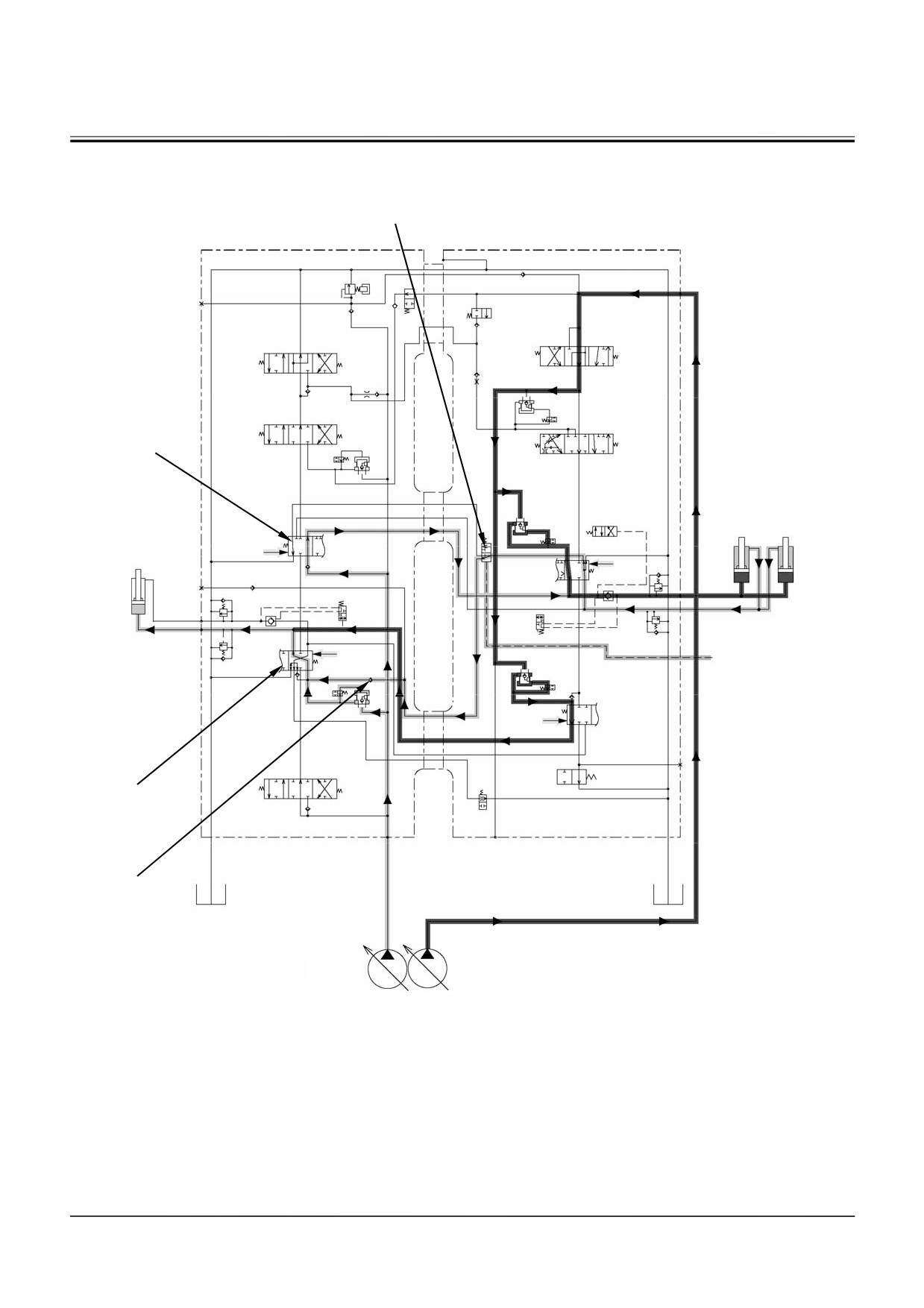

Опускание стрелы, когда дополнительное рабочее

оборудование находится над землей.

Клапан-переключатель (Клапан управ-

ления подачей в контур стрелы)

Клапан блокировки

опускания стрелы с

дозированным управ-

лением

Золотник стрелы 1

Золотник стрелы 2

Канал Р17

Гидроцилиндр

рукояти

Канал Р19

Гидроцилиндр

стрелы

Насос 2

Насос 1

T1V1-03-03-051

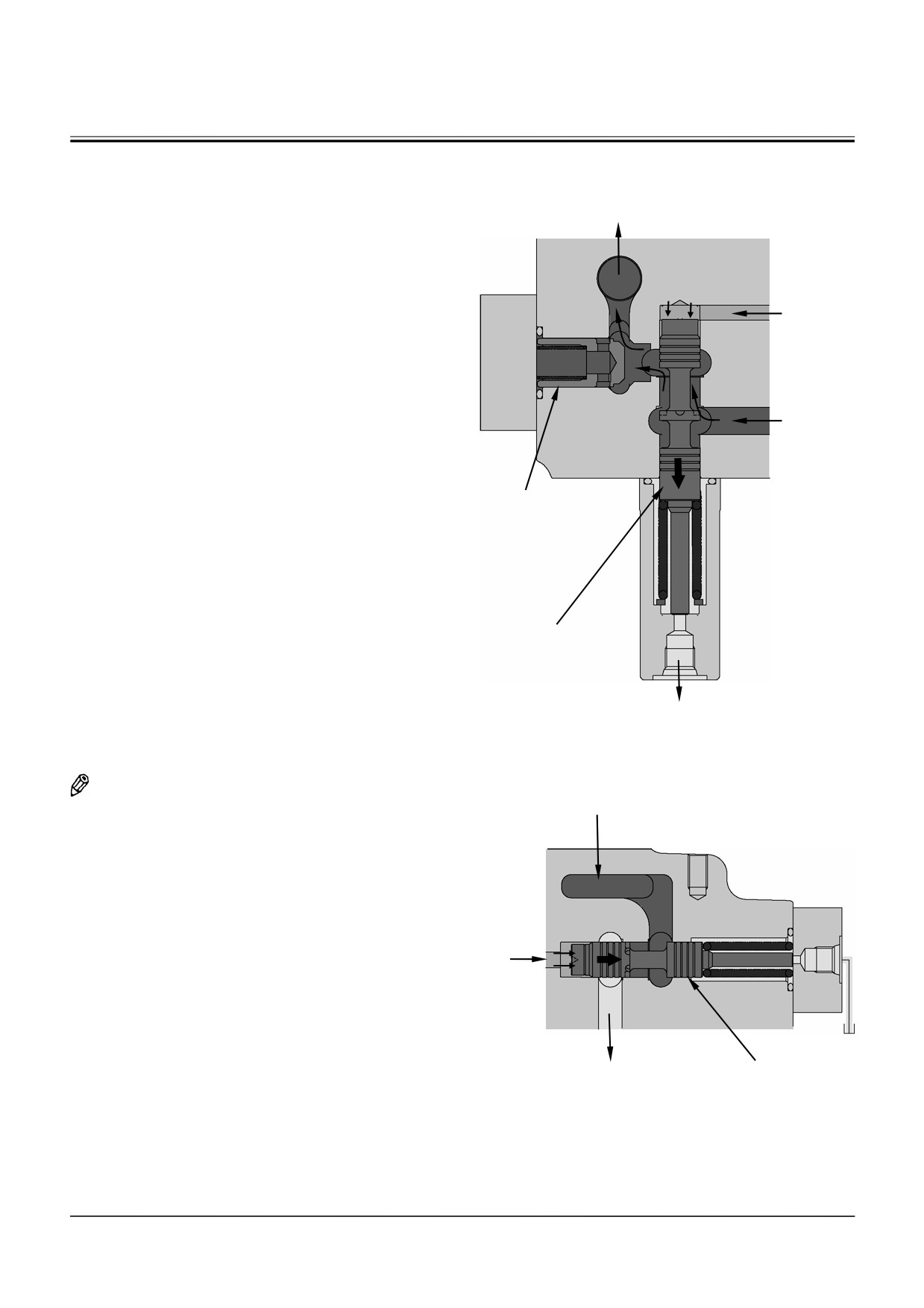

Клапан блокировки опускания стре-

Сливаемая рабочая жидкость из поршневой

лы с дозированным управлением

полости гидроцилиндра стрелы

Дроссель

В гидробак

Пружина

PI7

PI9

В клапан-переключатель

В золотник стрелы 2

Давление управления

опусканием стрелы

T1V1-03-03-074

T3-3-43

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

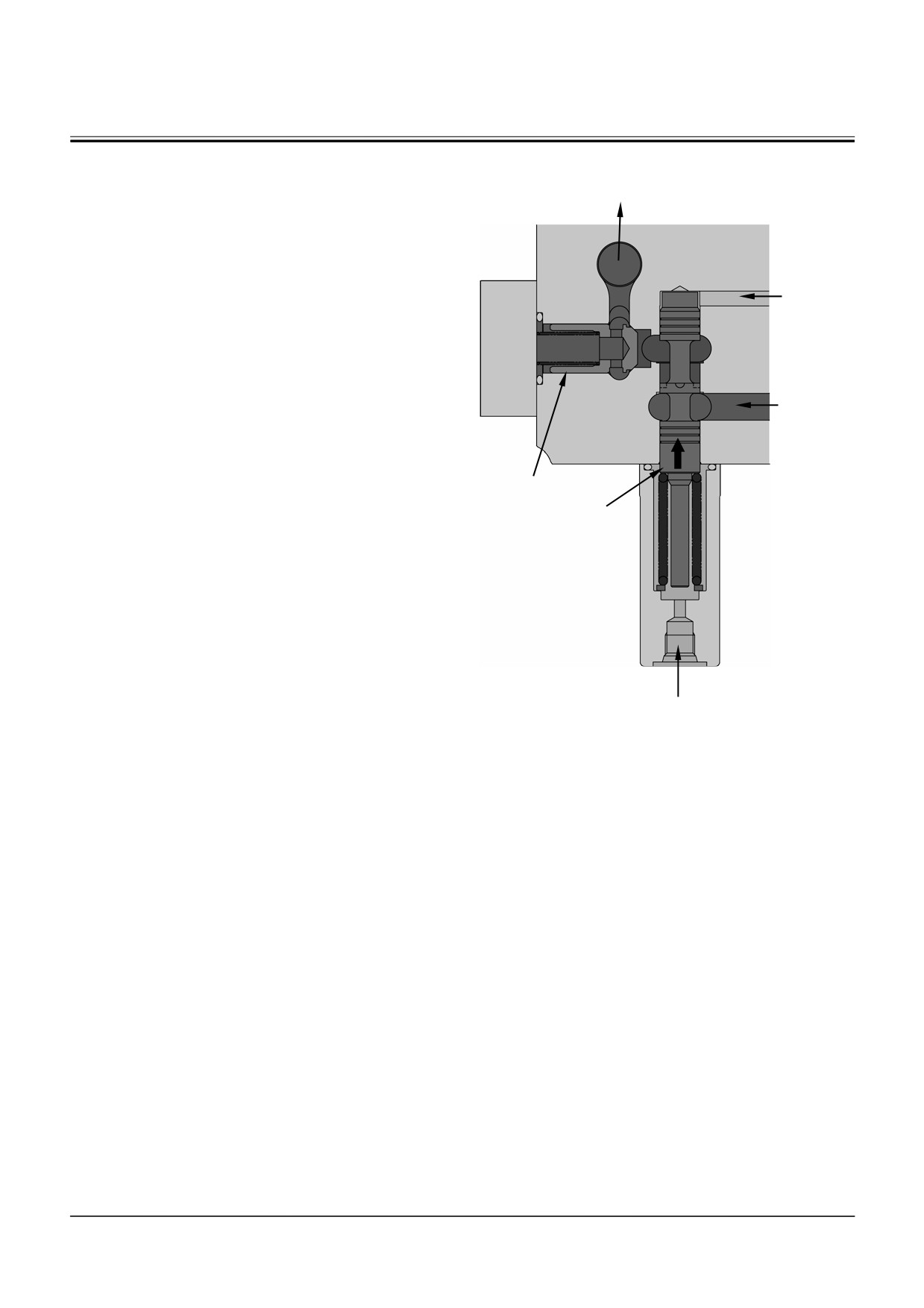

КЛАПАН-СУММАТОР ПОТОКОВ В КОН-

Клапан-сумматор потоков в контуре дополнительного

ТУРЕ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО

рабочего оборудования

ОБОРУДОВАНИЯ И ПЕРЕПУСКНОЙ ОТ-

СЕЧНОЙ КЛАПАН

В золотник дополнительного рабочего оборудования

Клапан-сумматор потоков в контуре дополнительного

рабочего оборудования и перепускной отсечной клапан

расположены в контуре 5-золотникового блока и в кон-

туре задней части

4-золотникового блока, соответст-

SM

венно.

Давление

Функции этих клапанов отличаются в зависимости от

управления до-

того, работает ли дополнительное оборудование от-

полнительным

дельно, или выполняется совмещенная операция.

рабочим обору-

дованием

Во время выполнения одиночной операции

Рабочая

Когда дополнительное рабочее оборудование работает

жидкость от

отдельно, рабочая жидкость, поступающая от насосов 1

насоса 1

и 2, объединяется. Поэтому рабочая скорость дополни-

тельного рабочего оборудования увеличивается.

Обратный клапан

1. Когда рабочее оборудование работает отдельно,

давление управления рабочим оборудованием

действует на каналы SM и SJ, вследствие чего зо-

лотники в клапане-сумматоре потоков дополни-

тельного рабочего оборудования и перепускной от-

сечной клапан смещаются.

2. Когда золотник в перепускном отсечном клапане

смещается, нейтральный контур в 4-золотниковой

секции блокируется.

3. В это время, поскольку золотник в клапа-

Золотник

не-сумматоре потоков в контуре дополнительного

рабочего оборудования смещается, рабочая жид-

кость из 4-золотникового блока (насос 1) течет в

золотник дополнительного рабочего оборудования

через клапан-сумматор потоков в контуре допол-

нительного рабочего оборудования.

В гидробак

T1V1-03-03-066

4. Следовательно, рабочая жидкость от насосов 1 и 2

объединяется, и рабочая скорость дополнительного

рабочего оборудования увеличивается.

Перепускной отсечной клапан

ПРИМЕЧАНИЕ: Клапан "ИЛИ" во внешнем контуре

Нейтральный контур в

устанавливается в машинах, уком-

4-золотниковом блоке

плектованных

(по заказу) систе-

мой объединения потоков в кон-

туре дополнительного рабочего

оборудования. Во время работы

дополнительного рабочего обору-

дования давление управления до-

полнительным рабочим оборудо-

ванием смещает клапан управле-

Давление

ния подачей насоса 1 в гидрорас-

управле-

SJ

пределителе системы управления

ния до-

через клапан "ИЛИ" во внешнем

полни-

контуре.

тельным

Поэтому угол поворота наклонной

рабочим

шайбы насоса 1 становится мак-

оборудо-

симальным, и величина подачи уве-

ванием

личивается. (Обратитесь к темам

"Насосный агрегат" и "Гидрорас-

T1V1-03-03-068

пределитель системы управления"

в разделе ФУНКЦИОНИРОВАНИЕ

В гидробак

Золотник

КОМПОНЕНТОВ.).

T3-3-44

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Давление управления от клапана

Клапан-сумматор потоков в

управления дополнительным ра-

контуре дополнительного

бочим оборудованием

рабочего оборудования

Электромагнитный клапан объеди-

нения потоков в контуре дополни-

тельного рабочего оборудования

SM

SN

Дополнитель-

ное рабочее

оборудование

Дополни-

тельное рабо-

чее

оборудование

Нейтральный

контур

Перепускной

отсечной клапан

SJ

Насос 2

Насос 1

T1V1-03-03-054

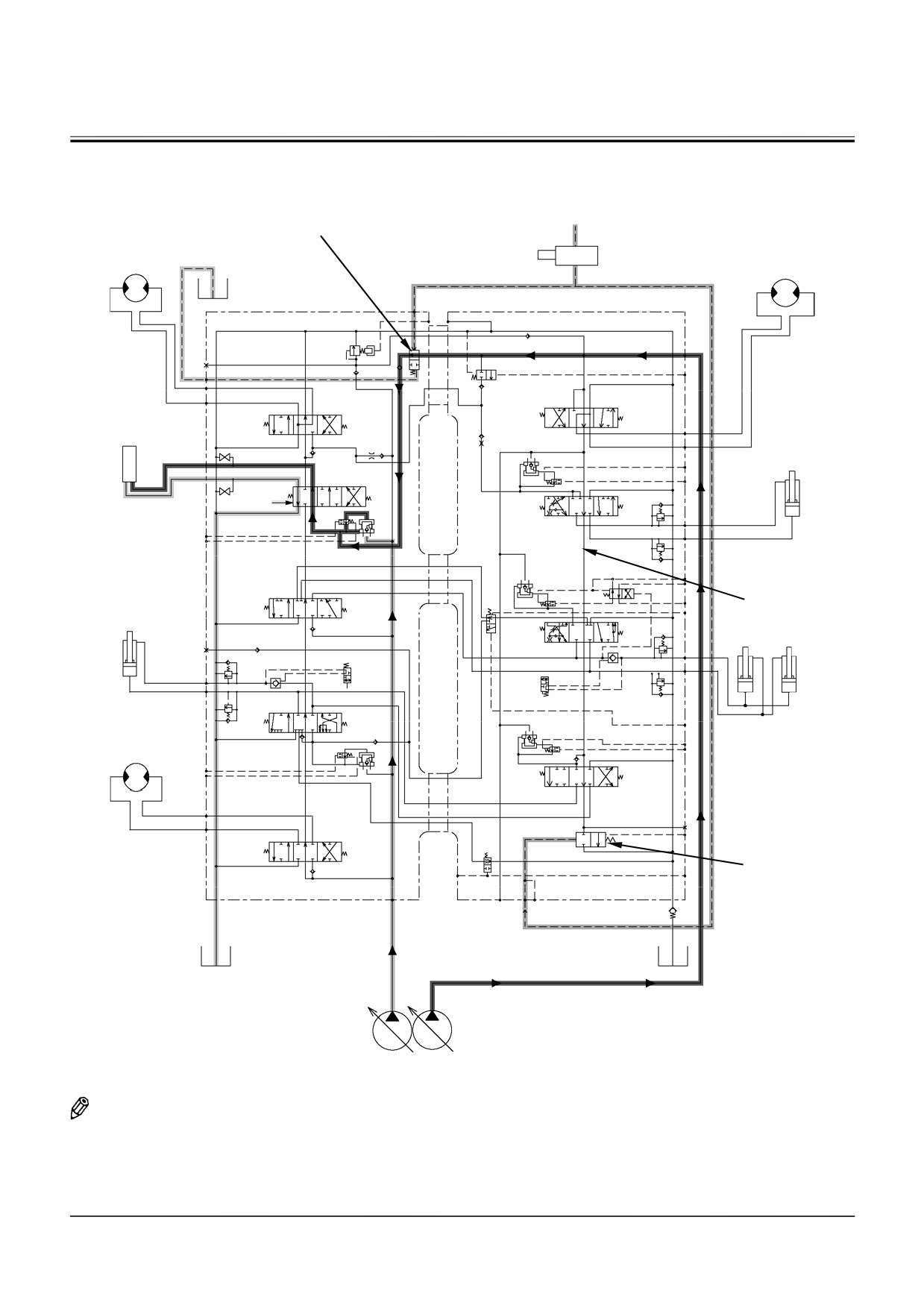

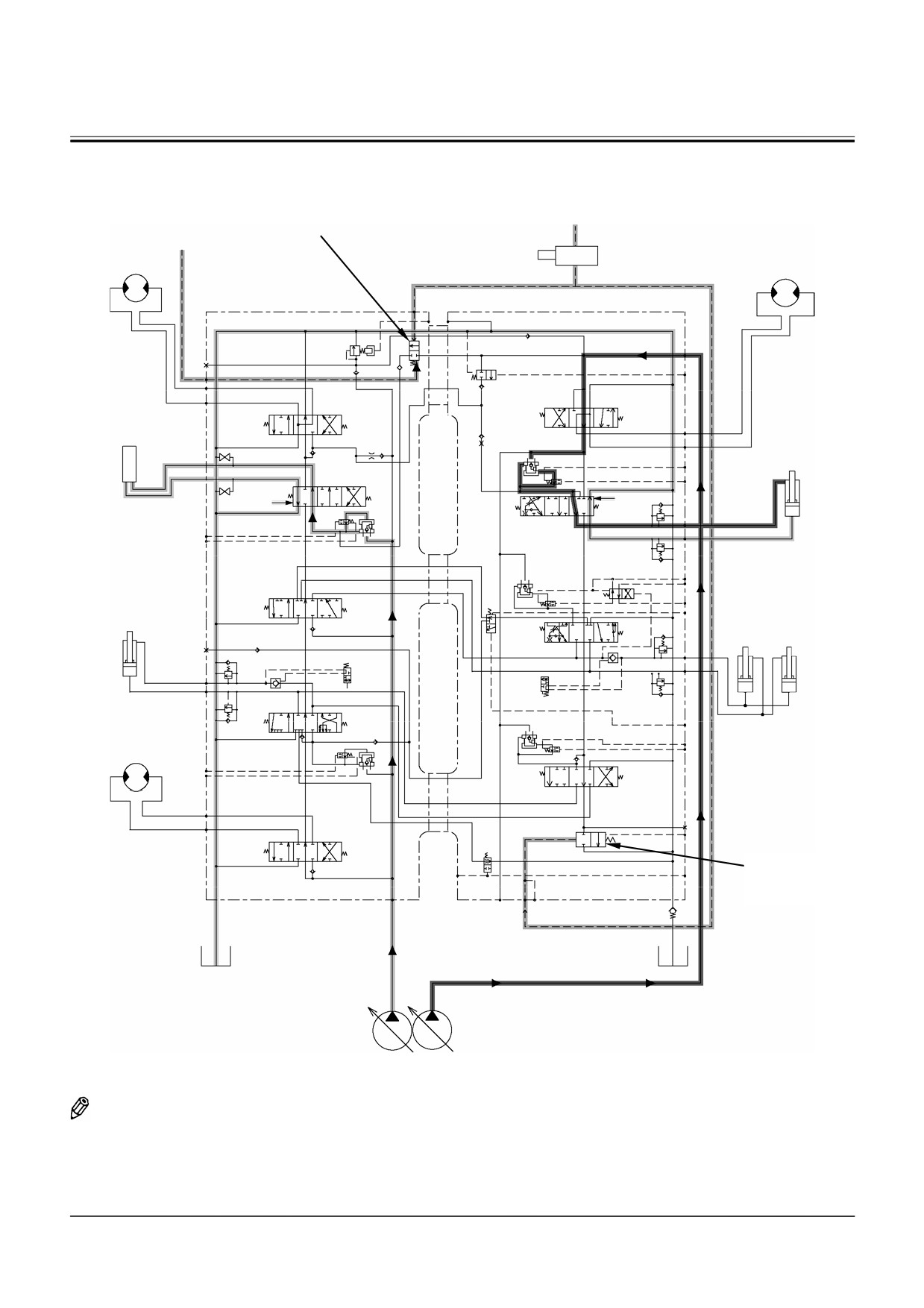

ПРИМЕЧАНИЕ: На этой схеме показана ра-

бота дополнительного рабо-

чего оборудования (открыва-

ние).

T3-3-45

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Работа во время совмещенной операции

Клапан-сумматор потоков в контуре дополнительного

Во время совмещенной операции дополнительного

рабочего оборудования

В золотник дополнительного рабочего оборудования

рабочего оборудования и стрелы, рукояти, ковша

или передвижения клапан-сумматор потоков в кон-

туре дополнительного рабочего оборудования не

смещается. Поэтому рабочая скорость стрелы,

рукояти, ковша и передвижения сохраняется.

SM

Давление

1. Когда задействовано дополнительное рабочее

управления до-

полнительным

оборудование, давление управления допол-

рабочим обору-

нительным рабочим оборудованием действует

дованием

на канал SM в клапане-сумматоре потоков в

контуре дополнительного рабочего оборудо-

вания.

Рабочая

жидкость от

2. Когда одновременно задействована работа

насоса 1

стрелы, рукояти, ковша или механизма пере-

движения, давление управления из гидрорас-

пределителя системы управления действует

Обратный

на канал SN.

клапан

3. Рабочая жидкость из канала SM влияет на

Золотник

направление открытия золотника, а рабочая

жидкость из канала SN и усилие пружины

влияют на направление закрытия золотника в

клапане-сумматоре потоков в контуре допол-

нительного рабочего оборудования.

4. Так как сила закрытия золотника больше, зо-

лотник остается закрытым.

5. Следовательно, рабочая жидкость от насосов

SN

1 и 2 не смешивается, и рабочая скорость

стрелы, рукояти, ковша и механизма пере-

Давление управления до-

движения сохраняется.

полнительным рабочим обо-

рудованием или передвиже-

T1V1-03-03-065

нием

T3-3-46

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель

Давление управления от клапана

Клапан-сумматор потоков в

управления дополнительным

Давление управления от

контуре дополнительного

рабочим оборудованием

гидрораспределителя

рабочего оборудования

системы управления

Электромагнитный клапан объеди-

нения потоков в контуре дополни-

тельного рабочего оборудования

SM

SN

Дополнительное

рабочее обору-

дование

Гидроцилиндр

Дополни-

тельное рабочее

ковша

оборудование

Ковш

Перепускной

отсечной кла-

пан

SJ

Насос 2

Насос 1

T1V1-03-03-055

ПРИМЕЧАНИЕ: На этой схеме показана со-

вмещенная операция допол-

нительного рабочего обору-

дования

(открывание)

/ дви-

жения ковша от рукояти.

T3-3-47

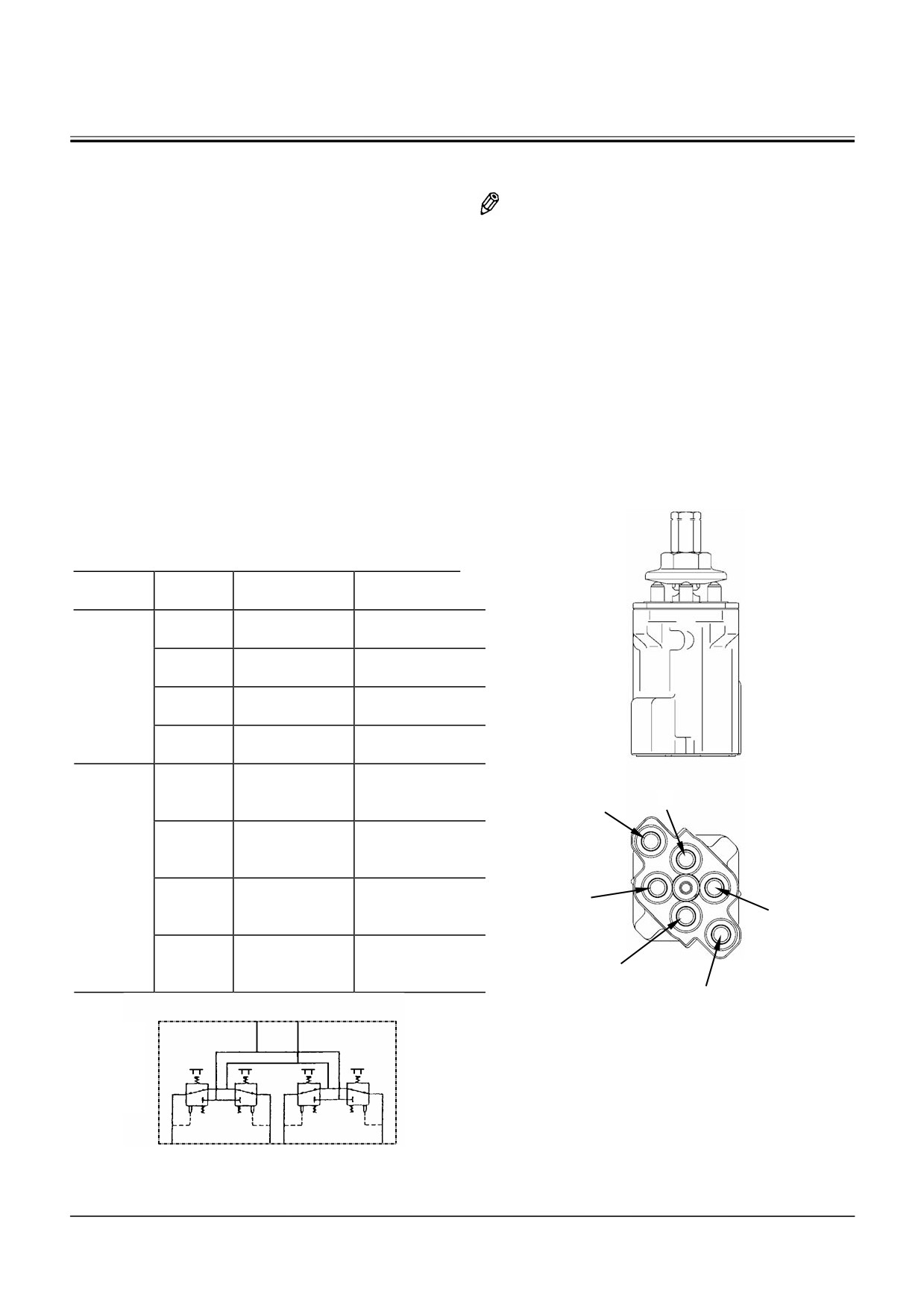

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

ОБЩАЯ ЧАСТЬ

Клапан управления управляет давлением управле-

ПРИМЕЧАНИЕ: Клапаны управления рабочим

ния рабочей жидкости, которое приводит в действие

оборудованием/вращением поворотной

золотники гидрораспределителя. Клапан управления

части и клапан управления механизмом

распределяет давление в соответствии с длиной хо-

передвижения по своей конструкции

да рычага управления через РРС (Пропорциональ-

идентичны за исключением кулачка при-

ный клапан давления), приводя в действие золотники

вода толкателя.

гидрораспределителя.

На машине установлены стандартные 4-хканальные

клапаны управления рабочим оборудованием/ вра-

щением поворотной части, а также клапан для

управления механизмом передвижения.

Для дополнительного рабочего оборудования (по спе-

циальному заказу) и верхней секции стрелы (только

для 2-секционной стрелы) применяются 2-хканальные

клапаны управления.

• Клапан управления рабочим оборудованием / вра-

щением поворотной части

№

Исполнение

Исполнение

канала

ISO

Hitachi

1

Разворот ков-

←

ша от рукояти

2

Опускание

←

стрелы

Правый

3

Разворот ков-

←

ша к рукояти

4

Подъем стре-

←

лы

1

Вращение по-

Движение ру-

воротной час-

кояти к стреле

4

ти вправо

P

2

Движение ру-

Вращение по-

кояти от

воротной час-

стрелы

ти вправо

Левый

3

Вращение по-

Движение ру-

3

воротной час-

кояти от стре-

1

ти влево

лы

4

Движение ру-

Вращение по-

кояти к стреле

воротной час-

2

T1V1-03-04-001

ти влево

T

Условное

P

T

обозна-

чение на

гидрав-

лической

схеме

1

3

2

4

T105-02-07-020

T3-4-1

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

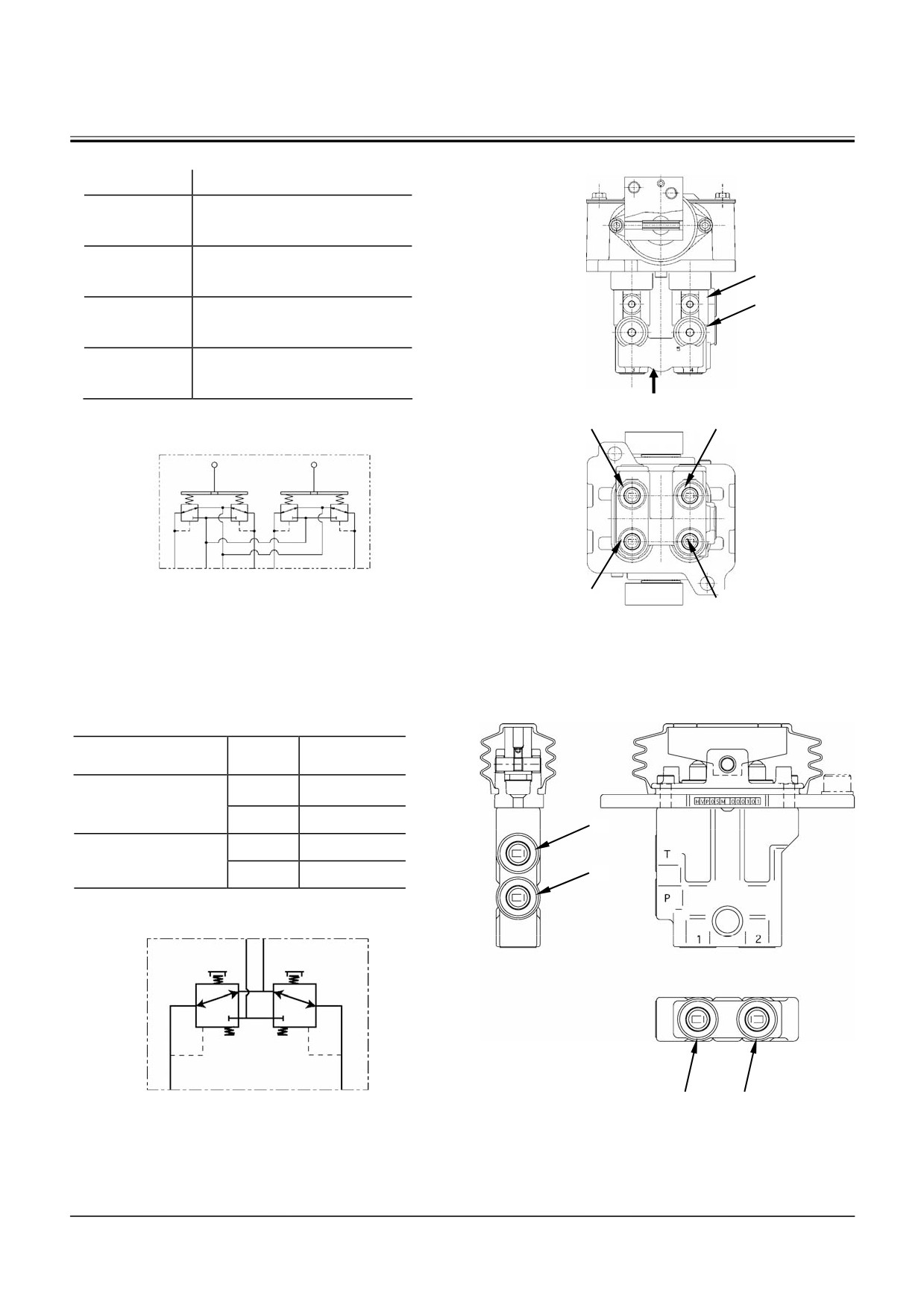

• Клапан управления механизмом передвижения

№ канала

1

Передвижение (движение

правой гусеницы назад)

2

Передвижение (движение

T

правой гусеницы вперед)

P

3

Передвижение (движение ле-

вой гусеницы вперед)

4

Передвижение (движение ле-

вой гусеницы назад)

B

T1M9-03-05-004

Вид B

3

4

Условное

обозна-

чение на

гидрав-

лической

схеме

3

P T

4

2

1

T178-03-04-017

2

1

T1M9-03-05-005

• Клапаны управления дополнительным рабочим

оборудованием и позиционированием

№ ка-

нала

Дополнительное

1

Открывание

рабочее оборудо-

вание

2

Закрывание

T

1

Опускание

Позиционирование

2

Подъем

P

P T

T1CF-03-04-002

1

2

1

2

T1CF-03-04-001

T3-4-2

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

ПРИНЦИП ДЕЙСТВИЯ

• Клапаны управления рабочим оборудованием/

вращением поворотной части и клапан управления

механизмом передвижения

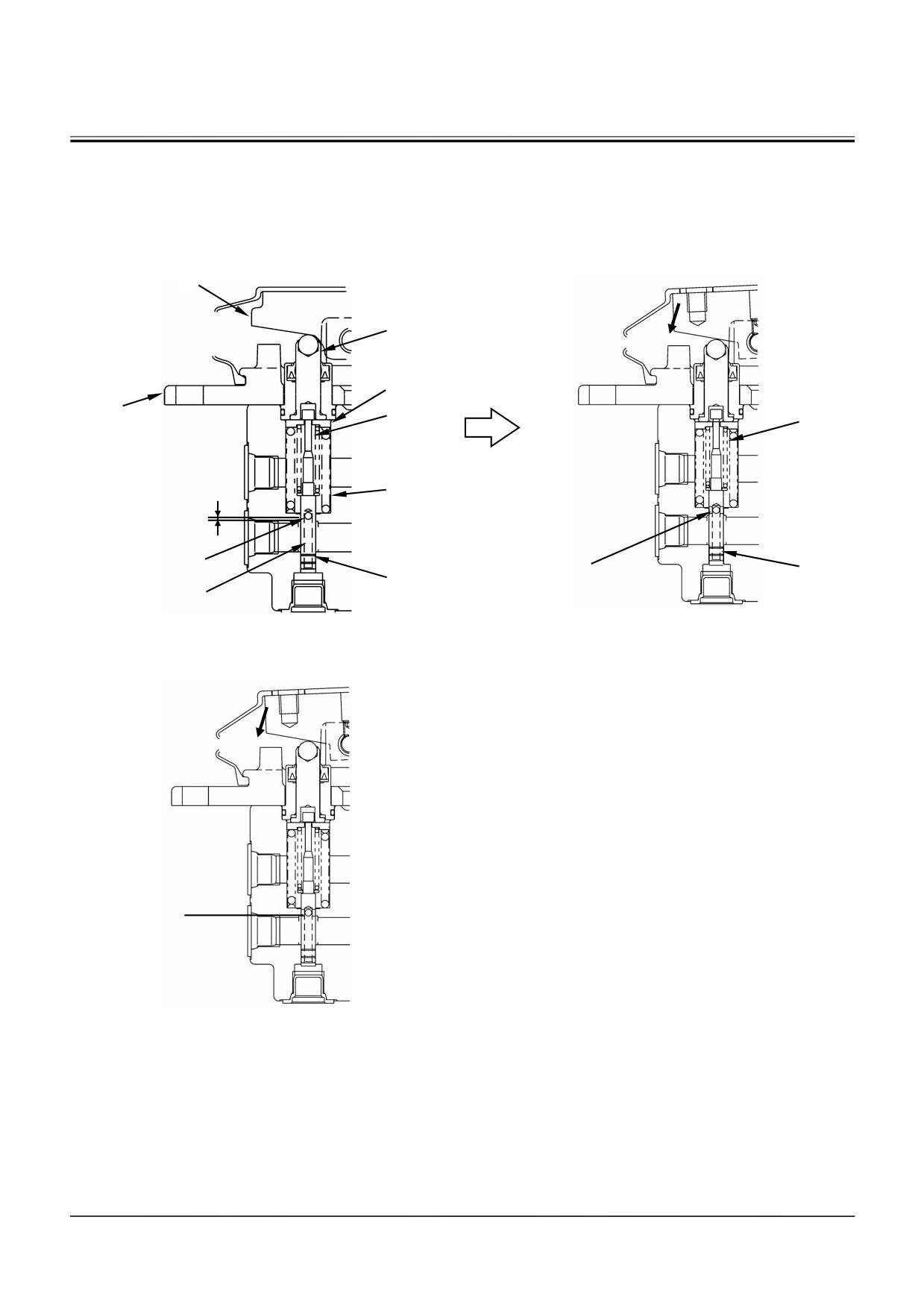

Головка золотника (6) опирается на верхнюю плос-

кость направляющей пружины (3), которая удер-

живается в верхнем положении возвратной пру-

жиной (5).

E

F

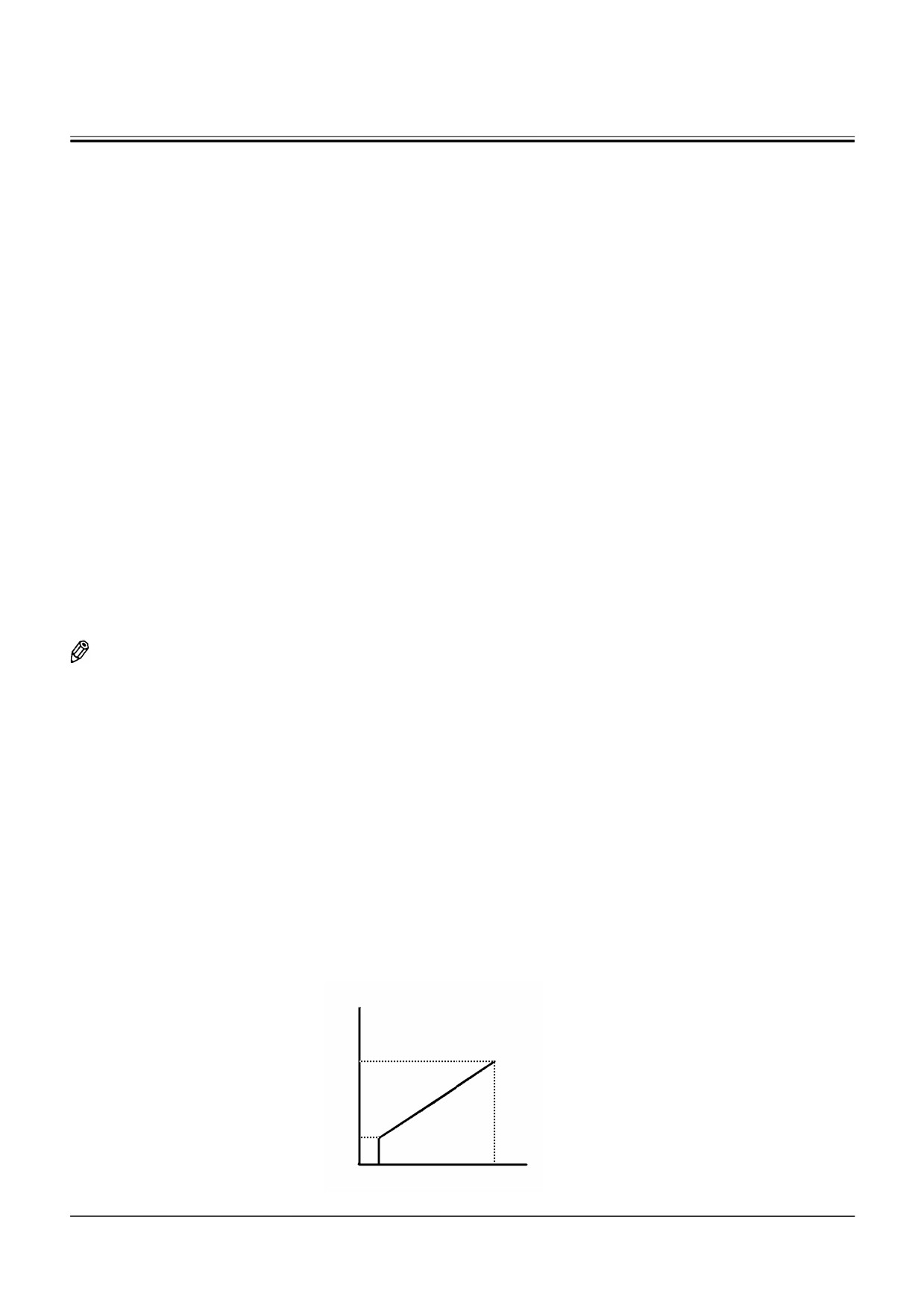

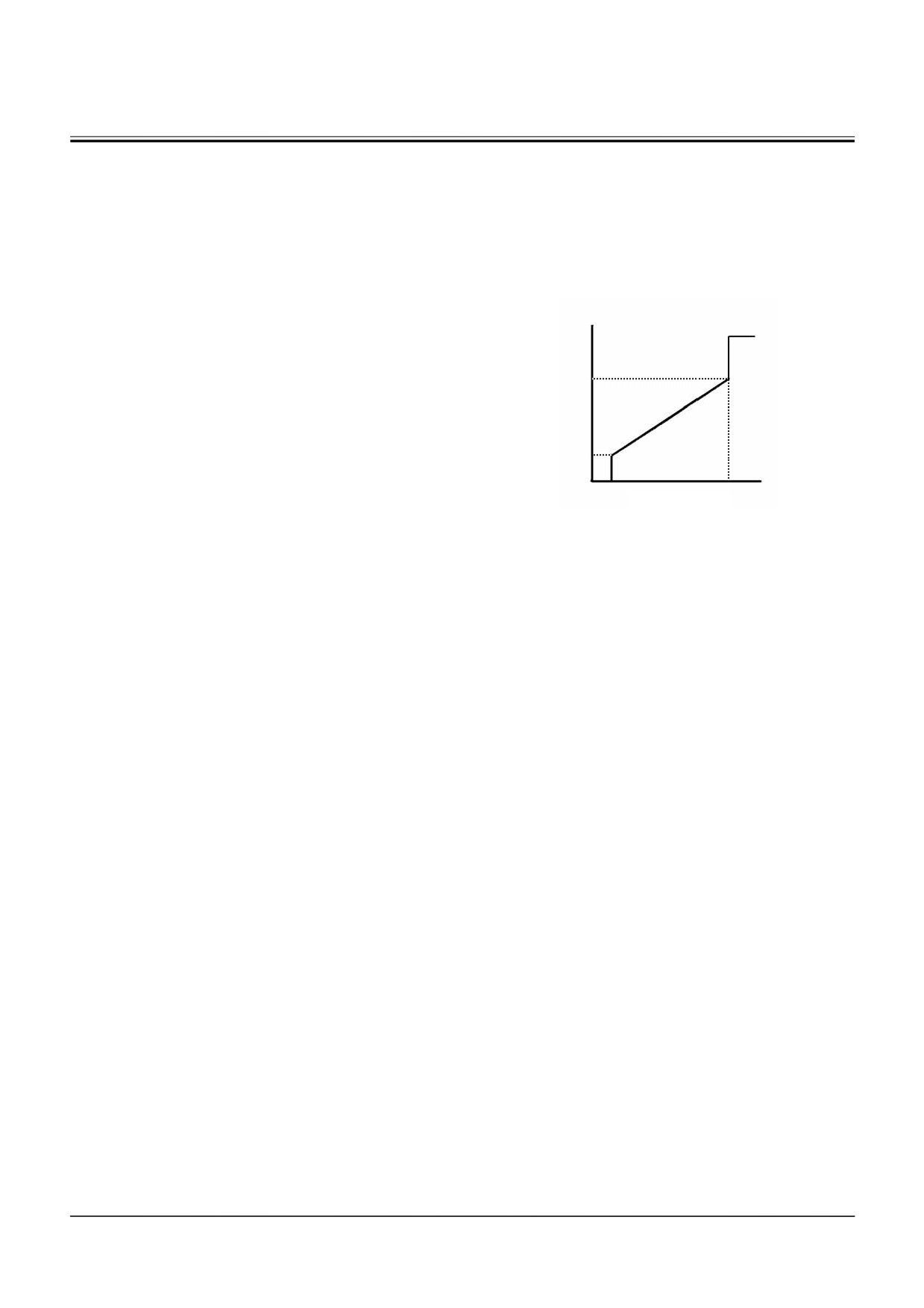

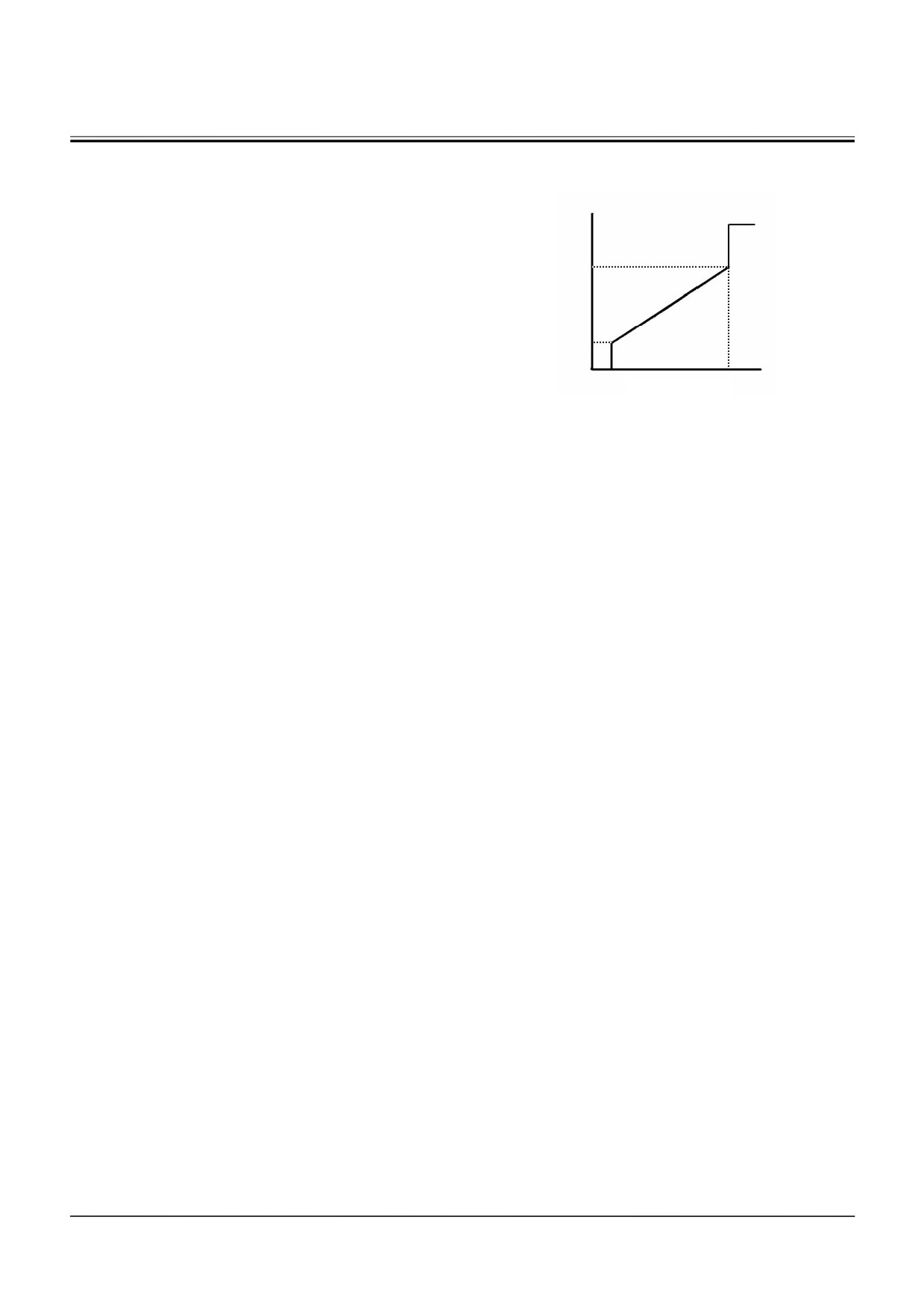

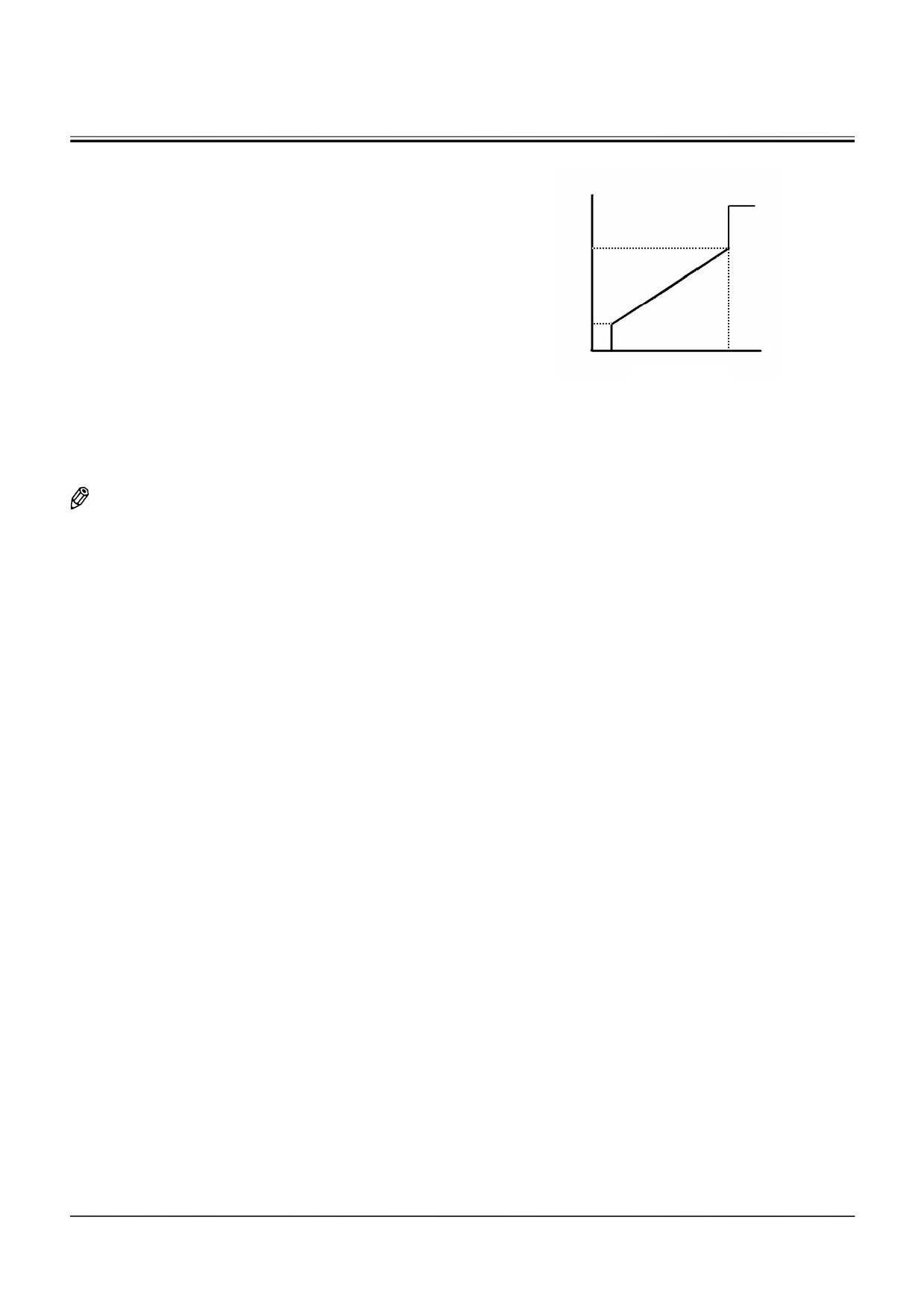

Нейтральное положение (От А до В на графике

изменения давления управления):

D

1. В нейтральном положении золотник (6) полно-

Давление

стью перекрывает отверстие канала Р (от насо-

управления

са системы управления). Выходное отверстие

сообщается с каналом Т (в гидробак) через ка-

C

нал в золотнике (6).

2. Таким образом, давление в выходном канале

A

B

равно давлению в канале Т.

Ход рычага

3. При малом наклоне рычага управления, кулачок

T523-02-05-001

(1) нажимает на толкатель (2) и перемещает его

вниз. Тогда толкатель (2) сжимает возвратную

пружину (5), одновременно перемещая направ-

ляющую пружины (3).

4. В это время, поскольку давление в выходном

канале равно давлению в канале Т, золотник (6)

смещается вниз, удерживая нижнюю поверх-

ность головки золотника (6) в контакте с на-

правляющей пружины (3).

5. Такое состояние сохраняется до тех пор, пока

отверстие (7) золотника (6) не будет сообщаться

с каналом Р.

T3-4-4

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

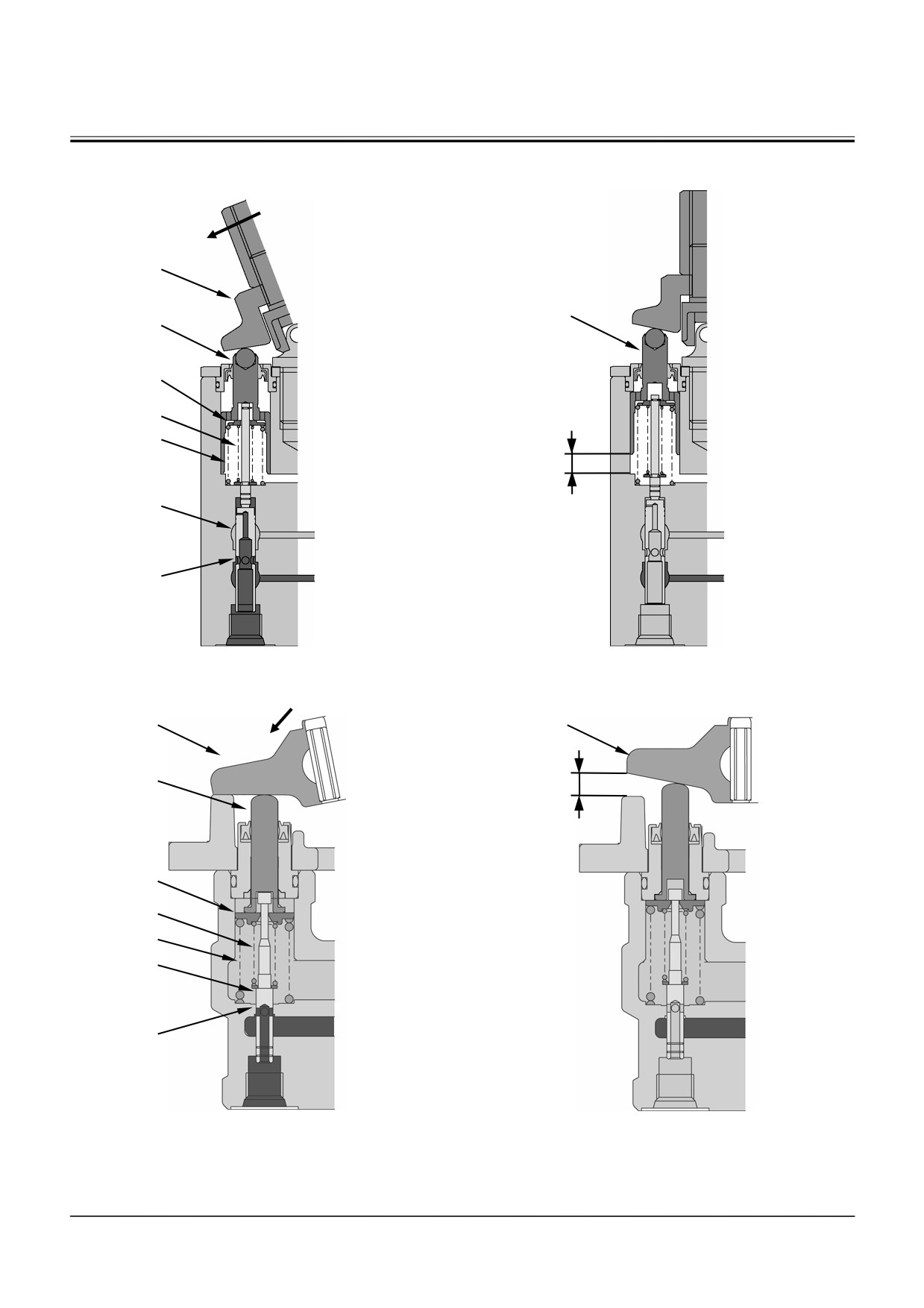

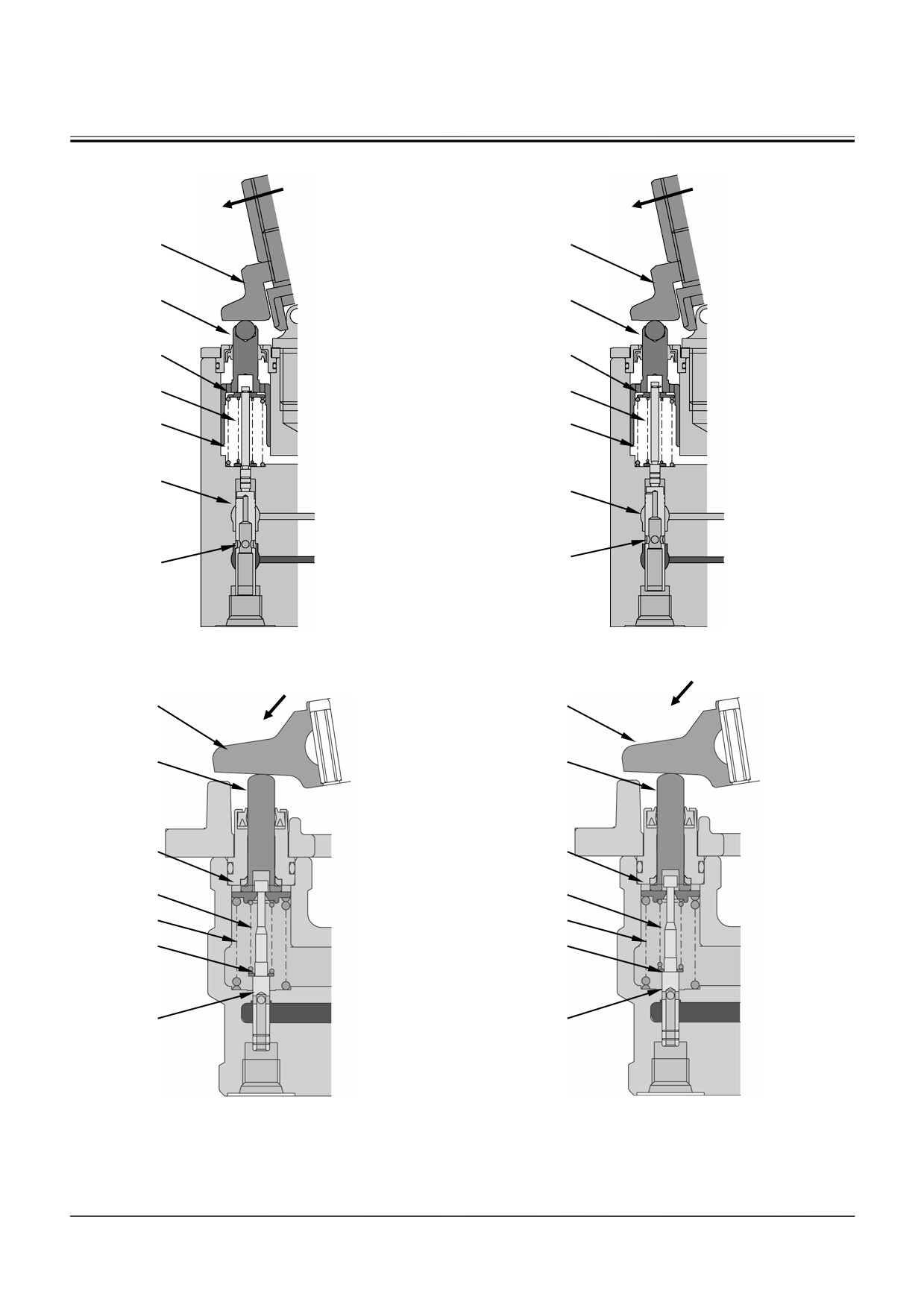

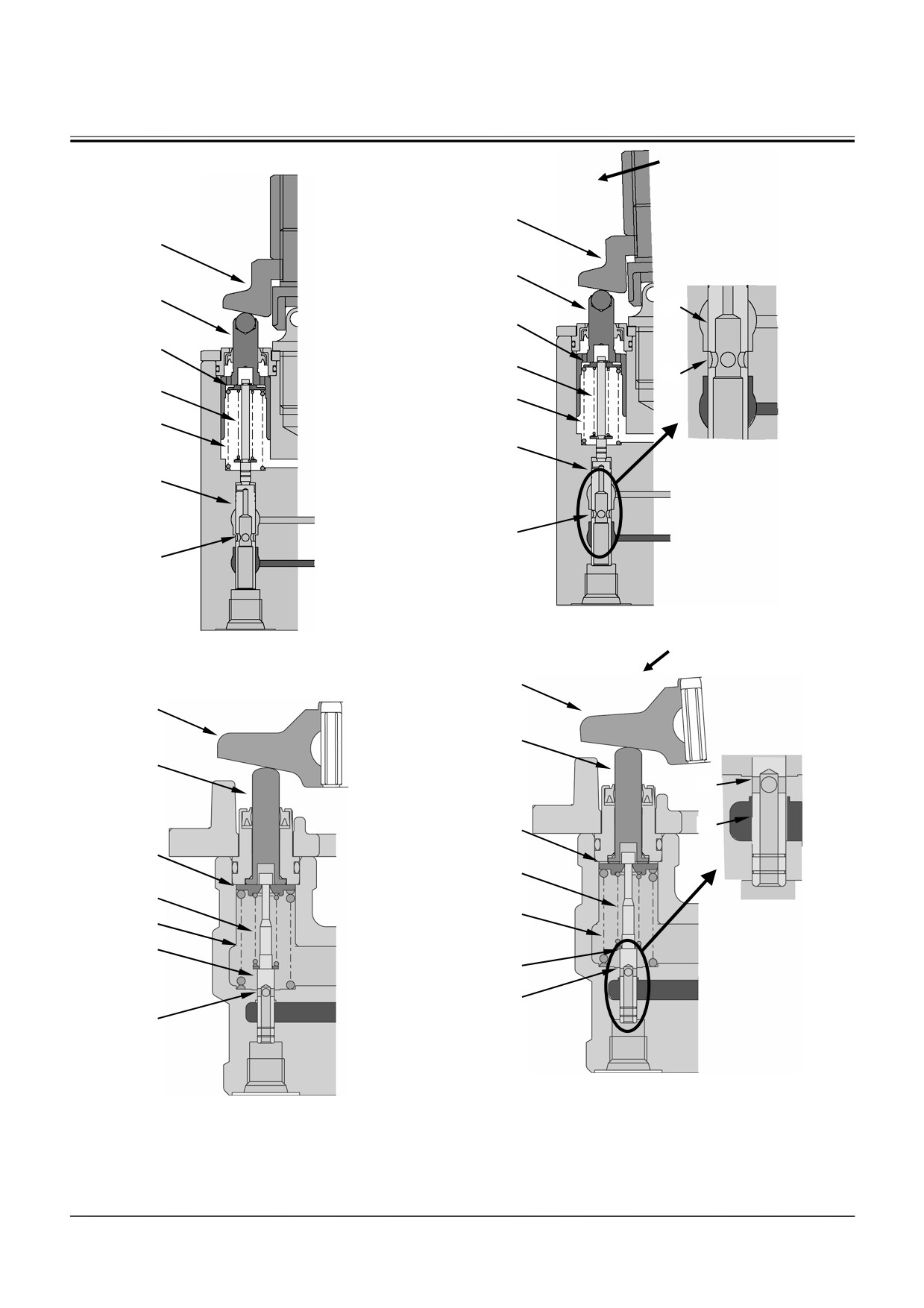

Клапан управления рабочим оборудованием/ вращением поворотной части

1

1

2

2

6

Канал T

3

3

4

7

4

5

Канал P

5

6

Выходной канал

6

Канал T

Канал T

7

Канал P

7

Канал P

Выходной канал

T1V1-03-04-008

Выходной канал

T1V1-03-04-007

Клапан управления механизмом передвижения

1

1

2

Канал T

2

7

Канал P

6

3

3

4

4

5

Выходной канал

5

Канал T

6

Канал T

6

Канал P

7

Канал P

7

Выходной канал

T1V1-03-04-003

Выходной канал

T1V1-03-04-002

1 - Кулачок

3 - Направляющая пружины

5 - Возвратная пружина

7 - Отверстие

2 - Толкатель

4 - Уравновеш. пружина

6 - Золотник

T3-4-5

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

Работа в процессе дозированного или преры-

вистого управления (от С до D на графике из-

менения давления управления)

E

F

1. По мере дальнейшего перемещения рычага

управления, толкатель (2) продолжает переме-

щение вниз, отверстие (7) в золотнике (6) сооб-

D

щается с каналом Р, и рабочая жидкость под

Давление

давлением из канала Р поступает в выходной

управления

канал.

2. Давление в выходном канале действует на

C

нижний торец золотника (6), стремясь поднять

золотник (6) вверх.

A

B

3. Однако до тех пор, пока сила, действующая на

Ход рычага

нижний торец золотника (6), не преодолеет силу

T523-02-05-001

упругости уравновешивающей пружины

(4),

уравновешивающая пружина (4) не сжимается.

Таким образом, золотник (6) не поднимается, и

давление рабочей жидкости в выходном канале

растет.

4. По мере увеличения давления в выходном ка-

нале увеличивается сила, которая стремится

поднять золотник (6) вверх. Как только эта сила

преодолеет силу упругости уравновешивающей

пружины (4), уравновешивающая пружина (4)

сжимается, и золотник (6) поднимается вверх.

5. При движении золотника (6) вверх, отверстие (7)

перекрывается и поступление рабочей жидкости

из канала Р в выходной канал прекращается,

останавливая дальнейшее увеличение давле-

ния в выходном канале.

6. При движении золотника (6) вниз, уравновеши-

вающая пружина (4) сжимается. Сила давления,

действующая на нижний торец золотника (6)

увеличивается до уравновешивания силой уп-

ругости пружины. Возрастающее давление ста-

новится давлением в выходном канале.

T3-4-6

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

Клапан управления рабочим оборудованием/ вращением поворотной части

1

1

2

2

3

3

4

4

5

5

6

6

Канал T

Канал T

Канал P

7

Канал P

7

T1V1-03-04-009

Выходной канал

T1V1-03-04-010

Выходной канал

Клапан управления механизмом передвижения

1

1

2

2

3

3

4

4

5

5

6

6

Канал T

Канал T

Канал P

Канал P

7

7

Выходной канал

T1V1-03-04-004

Выходной канал

T1V1-03-04-005

1-

Кулачок

3- Направляющая пружины

5- Возвратная пружина

7- Отверстие

2-

Толкатель

4- Уравновеш. пружина

6- Золотник

T3-4-7

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

Работа при полном ходе рычага управления (от

Е до F на графике изменения давления управ-

E F

ления)

1. При дальнейшем перемещении рычага управ-

ления до конца хода, толкатель (2) перемеща-

D

ется вниз до тех пор, пока на клапане управле-

Давление

ния рабочим оборудования / вращением пово-

управления

ротной части толкатель (2) не упрется в выступ

корпуса, или кулачок (1) клапана управления

C

передвижением не упрется в корпус.

2. В этот момент низ толкателя (2) непосредст-

A B

венно давит на золотник (6). Поэтому, несмотря

Ход рычага

на то, что давление в выходном канале про-

T523-02-05-001

должает увеличиваться, отверстие (7) на золот-

нике (6) остается открытым.

3. Следовательно, давление в выходном канале и

в канале Р выравниваются.

ПРИМЕЧАНИЕ: Полный ход рычага управления

рабочим оборудованием и вращением

поворотной части определяется вели-

чиной хода (Е) толкателя (2). Полный

ход рычага управления передвижением

определяется величиной хода (Е) кулачка

(1).

T3-4-8

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

Клапан управления рабочим оборудованием/ вращением поворотной части

1

2

2

3

4

5

E

6

Канал T

7

Канал P

T1V1-03-04-011

T1V1-03-04-007

Выходной канал

Клапан управления механизмом передвижения

1

1

2

E

3

4

5

6

Канал T

Канал P

7

Выходной канал

T1V1-03-04-006

T1V1-03-04-002

1-Кулачок

3- Направляющая пружины

5- Возвратная пружина

7- Отверстие

2-Толкатель

4- Уравновеш. пружина

6- Золотник

T3-4-9

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

• Клапан управления дополнительным рабочим

оборудованием/Позиционированием

Работа в процессе дозированного или преры-

вистого управления (от С до D на графике из-

Нейтральное положение (от А до В на графике

менения давления управления)

изменения давления управления)

1. По мере дальнейшего перемещения рычага

1. В нейтральном положении рычага управления

управления, отверстие в золотнике (7) сообща-

золотник (7) полностью перекрывает поступле-

ется с выемкой.

ние рабочей жидкости из отверстия канала Р.

2. Давление рабочей жидкости в канале Р посту-

2. Таким образом, при непосредственном контакте

пает через выемку в выходной канал и отверстие

выходного канала и канала Т посредством от-

золотника (7). Таким образом, происходит уве-

верстия в золотнике (7), давление в выходном

личение давления в выходном канале.

канале равно давлению в гидробаке.

3. По мере увеличения давления на нижний торец

3. При малом наклоне рычага управления кулачок

золотника

(7) увеличивается сила, которая

(1) нажимает на толкатель (2) и перемещает его

стремится поднять золотник (7) вверх.

вниз. Последний (2) сжимает возвратную пру-

4. Однако, до тех пор, пока усилие давления ра-

жину

(6), одновременно перемещая направ-

бочей жидкости, действующее на нижний торец

ляющую пружины (4).

золотника

(7), не преодолеет силу упругости

4. В это время, золотник (7) смещается вниз урав-

уравновешивающей пружины (5), управляющая

новешивающей пружиной (5), до тех пор, пока

пружина (5) не сжимается.

величина (А) становится равной нулю. (Канал Р

5. Таким образом, поскольку контакт канала Р с

совпадает с отверстием).

выходным каналом продолжает удерживаться,

5. Во время этого движения, выходной канал на-

давление в выходном канале продолжает уве-

ходится в контакте с каналом Т, что препятствует

личиваться.

поступлению рабочей жидкости к выходному

6. По мере увеличения давления в выходном ка-

каналу.

нале увеличивается сила, которая стремится

поднять золотник (7) вверх.

7. Как только эта сила преодолеет силу упругости

ПРИМЕЧАНИЕ: В то время, пока давление ве-

уравновешивающей пружины (5), золотник (7)

личины (А) равно нулю, рычаг управления

сжимает уравновешивающую пружину

(5) и

движется.

поднимается вверх.

8. При движении золотника (7) вверх, выемка за-

крывается. Давление в выходном канале пре-

кращает увеличиваться, поскольку давление

рабочей жидкости перестает поступать к выход-

ному каналу.

9. При движении золотника (7) вниз уравновеши-

вающая пружина

(5) сжимается, увеличивая

давление, действующее на нижний торец зо-

лотника (7). Процесс продолжается до момента,

когда сила давления в выходном канале стано-

вится равной силе упругости пружины. Возрас-

тающее давление становится давлением на вы-

ходном канале.

Давление

управления

D

C

A

B

Ход педали

T1F3-03-09-004

T3-4-10

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

Нейтральное положение (от А до В на графике из-

Работа в процессе дозированного или прерывистого

менения давления управления)

управления (от С до D на графике изменения дав-

ления управления)

1

2

4

3

5

5

Канал T

Канал T

6

(A)

Канал P

Канал P

Отверстие

Отверстие

7

7

Проход

Выходной канал

T1M7-03-04-022

Выходной канал

T1M7-03-04-008

Канал T

(A)

Канал P

Выходной канал

T1M7-03-04-021

1-Кулачок

3- Шайба

5- Уравновешивающая пружины

7- Золотник

2-Толкатель

4- Направляющая пружины

6- Возвратная пружина

T3-4-11

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Клапан управления

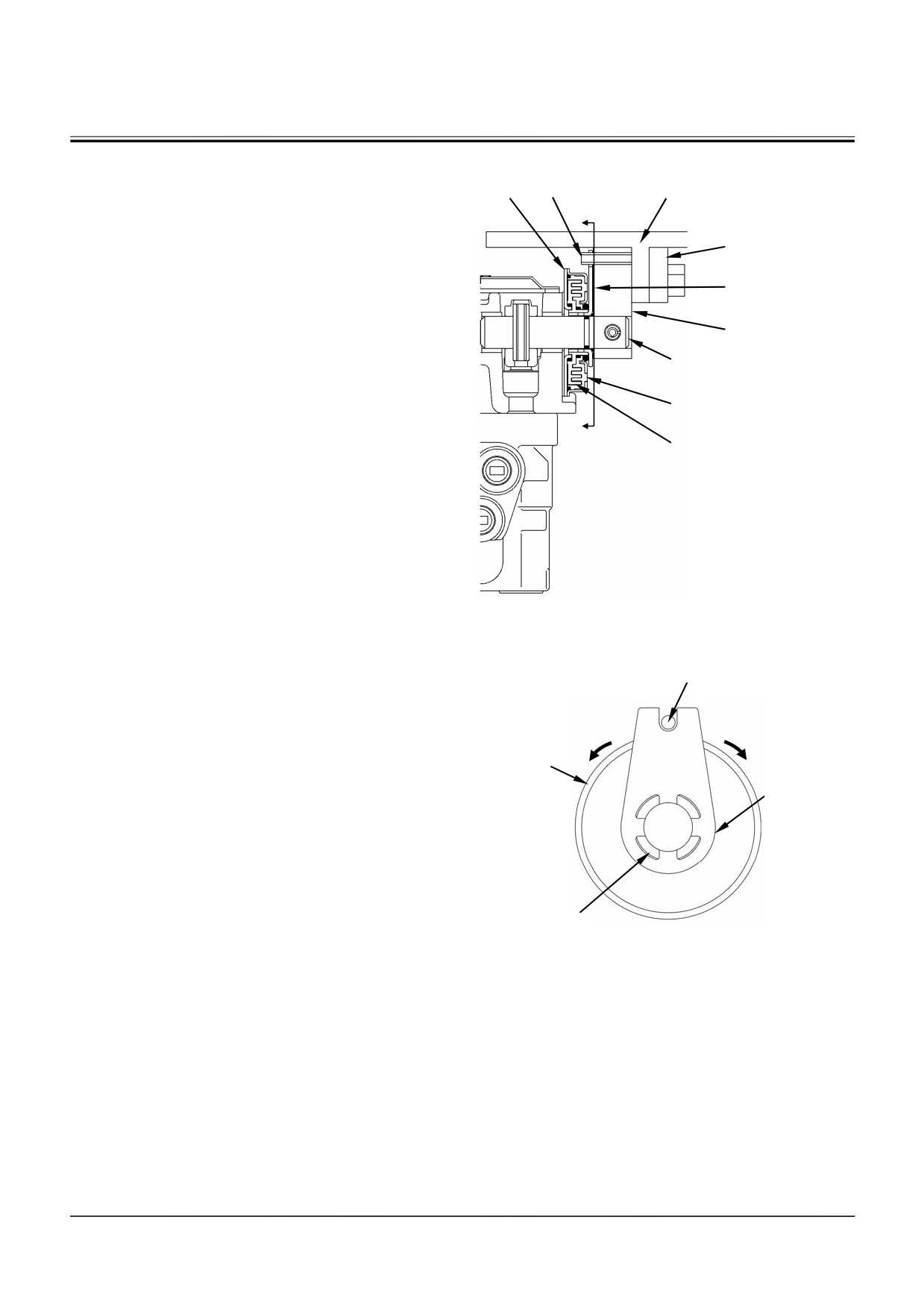

ДЕМПФИРУЮЩАЯ ФУНКЦИЯ (ТОЛЬКО

Пружинный

Педаль управления

ДЛЯ КЛАПАНА УПРАВЛЕНИЯ МЕХА-

штифт

Демпфер

передвижением

НИЗМОМ ПЕРЕДВИЖЕНИЯ)

A

Рычаг управления

Клапан управления механизмом передвижения ос-

передвижением

нащен демпфером, способствующим гашению

ударных нагрузок при изменении скорости с помо-

Опора

щью рычага управления передвижением.

Демпфер состоит из опоры, шестерни 1 и 2 и прочих

элементов. Шестерня 1 присоединена к опоре.

Кронштейн

Благодаря пружинному штифту опора закреплена на

Штифт

кронштейне. Рычаг управления передвижением и

педаль управления передвижением закреплены на

Шестерня 2

кронштейне.

Таким образом, опора вращается вокруг оси в соот-

A

ветствии с движениями рычага управления пере-

Шестерня 1

движением.

Работа

1. Если во время перемещения рычаг управления

передвижением отпускается, сила возвратной

пружины возвращает рычаг управления пере-

движением в нейтральное положение.

2. Одновременно, под действием трения противо-

положная сила начинает воздействовать на

T1M7-03-04-002

шестерни 1 и 2, расположенные внутри демп-

Сечение A-A

фера.

Пружинный

3. Таким образом, поскольку рычаг управления

штифт

передвижением возвращается в нейтральную

позицию постепенно, посредством внезапной

остановки во время освобождения рычага

управления передвижением, гасятся.

Демпфер

Опора

Штифт

T1M7-03-04-003

T3-4-12

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения

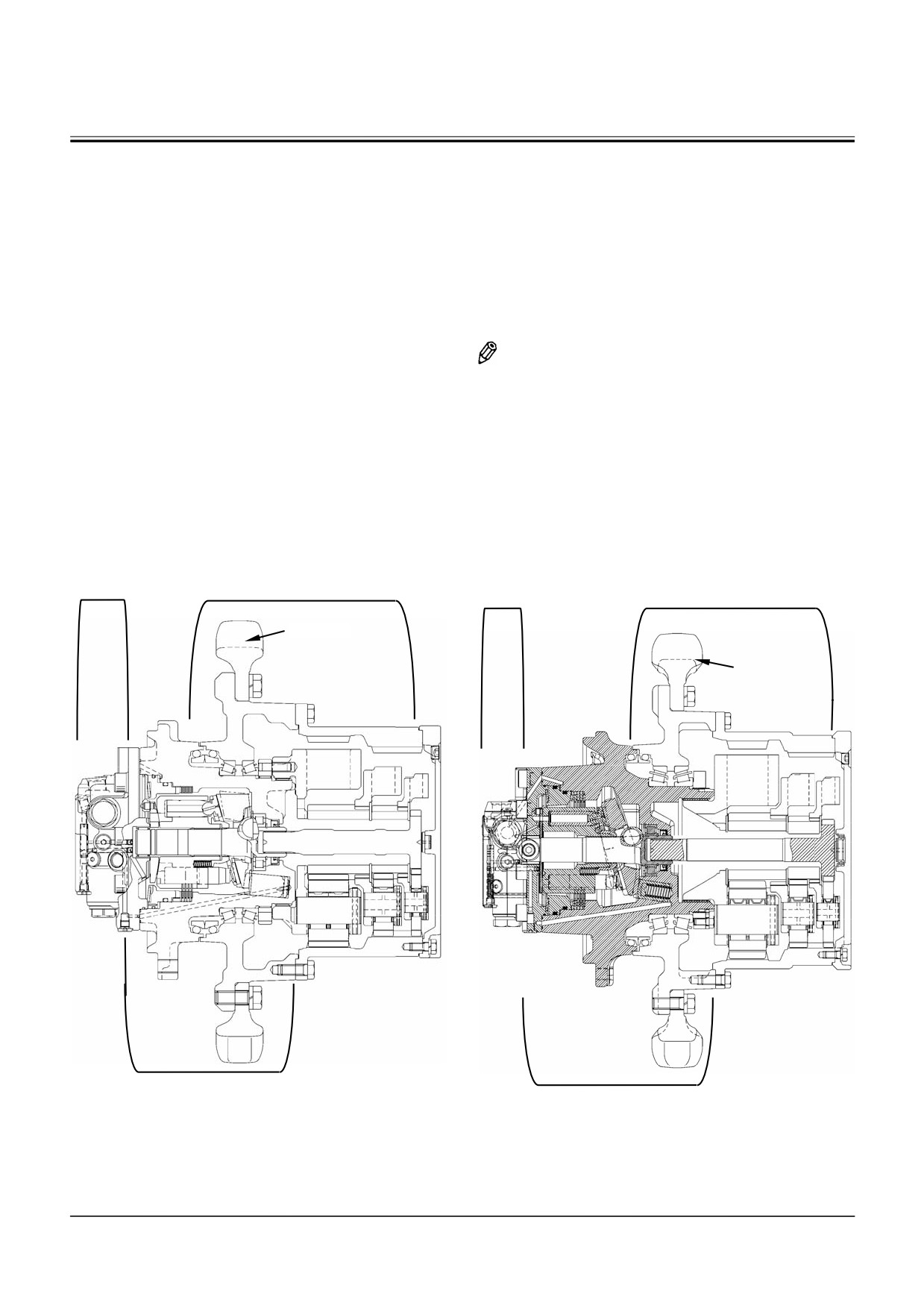

ОБЩАЯ ЧАСТЬ

Механизм передвижения состоит из гидромотора приво-

Редуктор привода передвижения представляет собой

да передвижения, редуктора привода передвижения и

трехступенчатый планетарный редуктор, который увели-

клапана управления тормозом. Гидромотор привода пе-

чивает вращающий момент от гидромотора привода пе-

редвижения - аксиально-поршневого типа с регулируе-

редвижения и снижает частоту вращения, в результате

мым углом поворота наклонной шайбы, снабженный

чего звездочка и гусеница приходят во вращательное

стояночным тормозом

(многодисковый работающий в

движение. Клапан управления тормозом механизма пе-

масле тормоз негативного типа). Гидромотор привода

редвижения защищает контур привода передвижения от

передвижения приводится в действие рабочей жидко-

перегрузок и препятствует возникновению кавитации.

стью, нагнетаемой насосом, и передает вращающий мо-

мент на редуктор привода передвижения.

ПРИМЕЧАНИЕ: Устройство и принцип работы ме-

ханизма передвижения для машин

класса ZX200-3 и класса ZX240-3

можно считать идентичными, так

как отличаются лишь некоторые

детали. В этом разделе дано опи-

сание принципа работы механизма

передвижения для машин класса

ZX200-3 и класса ZX270-3.

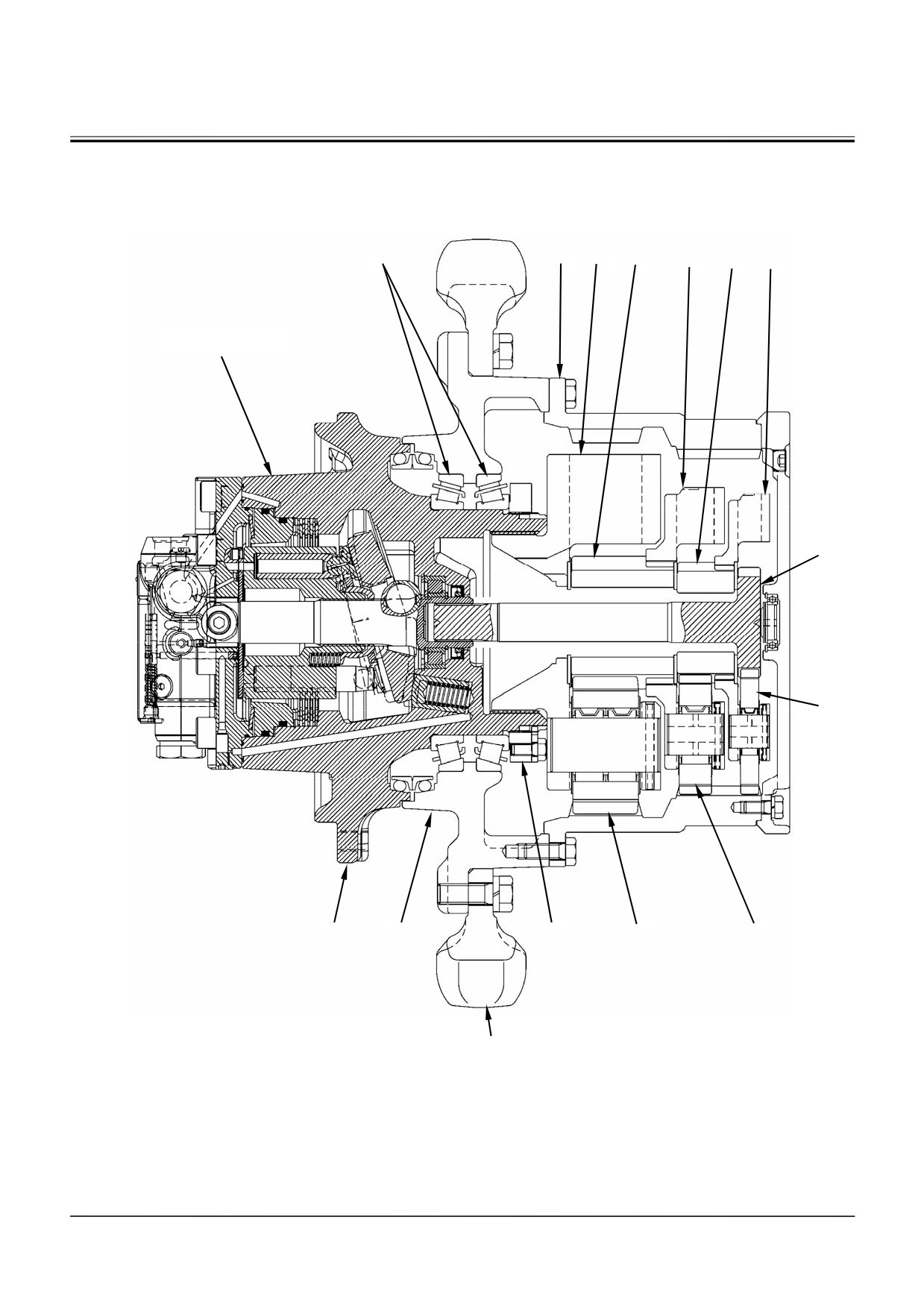

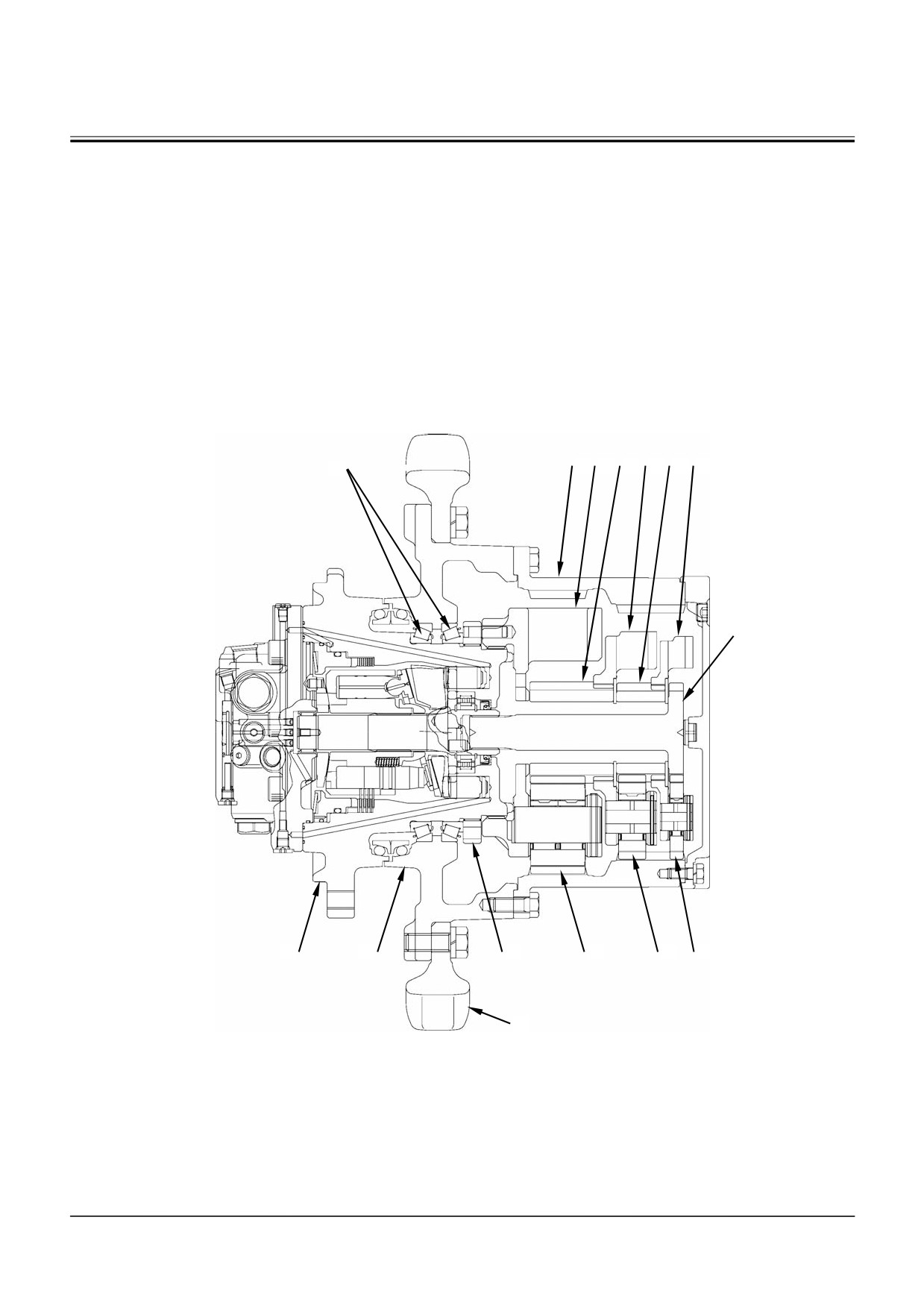

Класс ZX200-3, 240-3

Класс ZX270-3

Клапан управления

Редуктор привода передвижения

Клапан управления

тормозом

тормозом

Редуктор привода передвижения

Звездочка

Звездочка

T1V1-03-05-001

Гидромотор привода

W1HH-03-02-003

передвижения

Гидромотор привода

передвижения

T3-5-1

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения

РЕДУКТОР ПРИВОДА ПЕРЕДВИЖЕНИЯ

Редуктор привода передвижения представляет собой

Корпус (14) в гидромоторе привода передвижения, при-

трехступенчатый планетарный редуктор.

крепленный к барабану (13) через подшипник (15) с по-

Гидромотор привода передвижения вращает вал (7). Это

мощью гайки крепления подшипника (11), крепится бол-

вращательное движение передается коронному колесу

тами к ходовой раме. Корпус (14) также соединен по-

(1) через планетарную шестерню первой ступени (8),

средством шлицевого соединения с водилом третьей

водило первой ступени (6), центральную шестерню вто-

ступени (2). Коронное колесо (1) прикреплено болтами к

рой ступени (5), планетарную шестерню третьей ступени

барабану (13) и звездочке (12). Соответственно, когда

(9), водило второй ступени (4), центральную шестерню

коронное колесо (1) вращается, барабан (13) и звездочка

второй ступени (3) и планетарную шестерню третьей

(12) вращаются вместе с ним.

ступени (10).

Класс ZX200-3, 240-3

15

1

2

3

4

5

6

7

14

13

11

10

9

8

12

T178-03-05-001

1 - Коронное колесо

5 - Центральная шестерня

9 - Планетарная шестерня вто-

13 - Барабан

первой ступени

рой ступени

2 - Водило третьей ступени

6 - Водило первой ступени

10 - Планетарная шестерня

14 - Корпус

третьей ступени

3 - Центральная шестерня

7 - Вал

11 - Гайка крепления подшипника

15 - Подшипник

второй ступени

4 - Водило второй ступени

8 - Планетарная шестерня

12 - Звездочка

первой ступени

T3-5-2

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения

Класс ZX270-3

15

1

2

3

4

5

6

Гидромотор привода

передвижения

7

8

14

13

11

10

9

W1HH-03-02-003

12

1 - Коронное колесо

5 - Центральная шестерня

9 - Планетарная шестерня второй

13 - Барабан

второй ступени

ступени

2 - Водило третьей ступени

6 - Водило первой ступени

10 - Планетарная шестерня треть-

14 - Корпус

ей ступени

3 - Центральная шестерня

7 - Вал

11 - Гайка крепления подшипника

15 - Подшипник

третьей ступени

4 - Водило второй ступени

8 - Планетарная шестерня

12 - Звездочка

первой ступени

T3-5-3

содержание      ..     13      14      15      16     ..
