Hitachi Гидравлический экскаватор Zaxis (класс 200-3, 240-3, 270-3). Руководство - часть 2
ОБЩАЯ ЧАСТЬ/Расположение компонентов
Электрическая система (место для размещения)
Передняя часть
2
1
Воздухоочиститель
3
4
T1V1-01-02-012

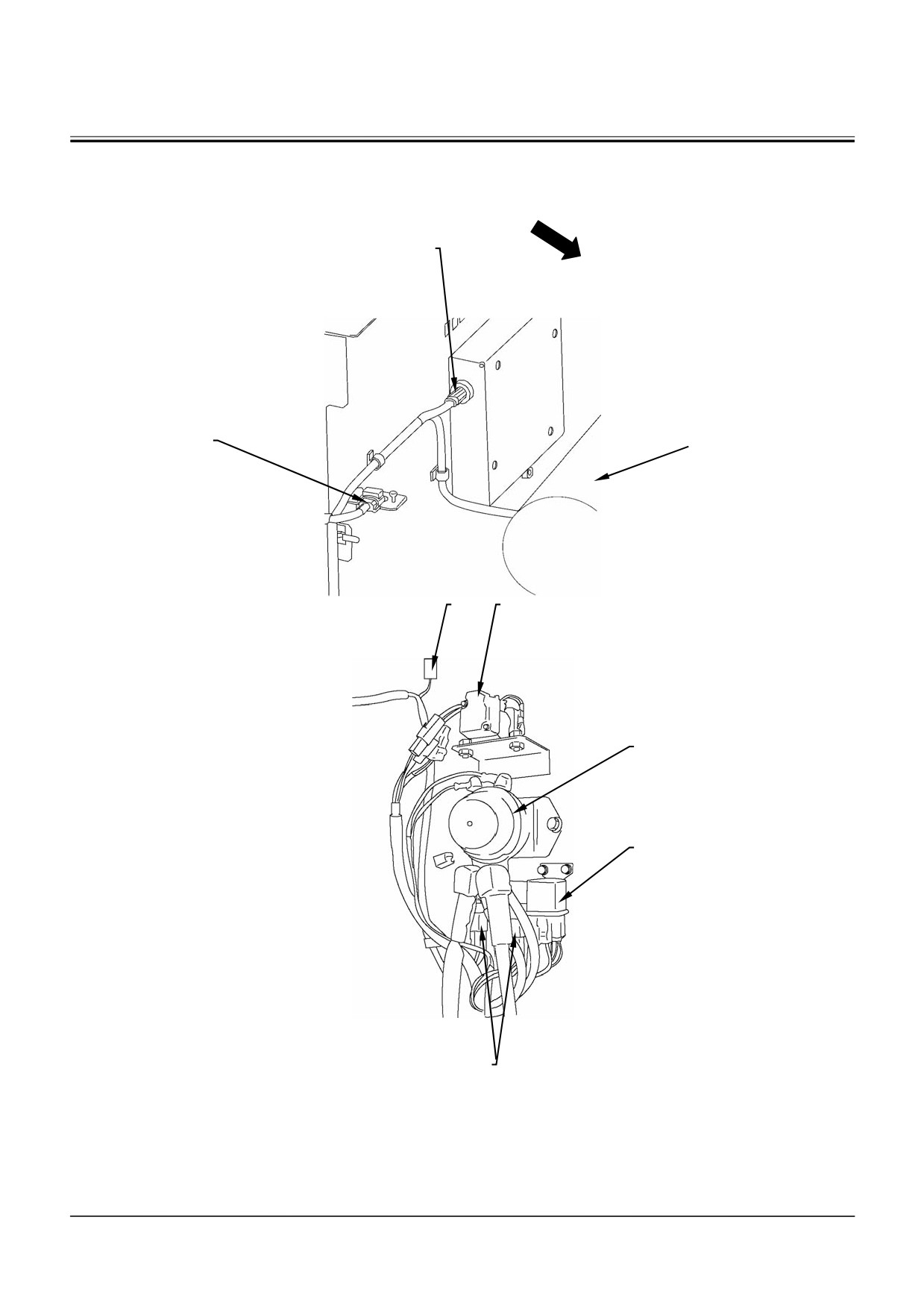

Электрическая система (реле)
5
6
T1V1-01-02-018
7
1 - Датчик атмосферного
3 - Датчик давления свежего
5 - Реле аккумуляторной
7 - Плавкий элемент
давления
воздуха
батареи
2 - Датчик температуры на-
4 - Реле стартера 2
6 - Реле свечей предпуско-
гнетаемого воздуха
вого подогрева
T1-2-7
ОБЩАЯ ЧАСТЬ/Расположение компонентов

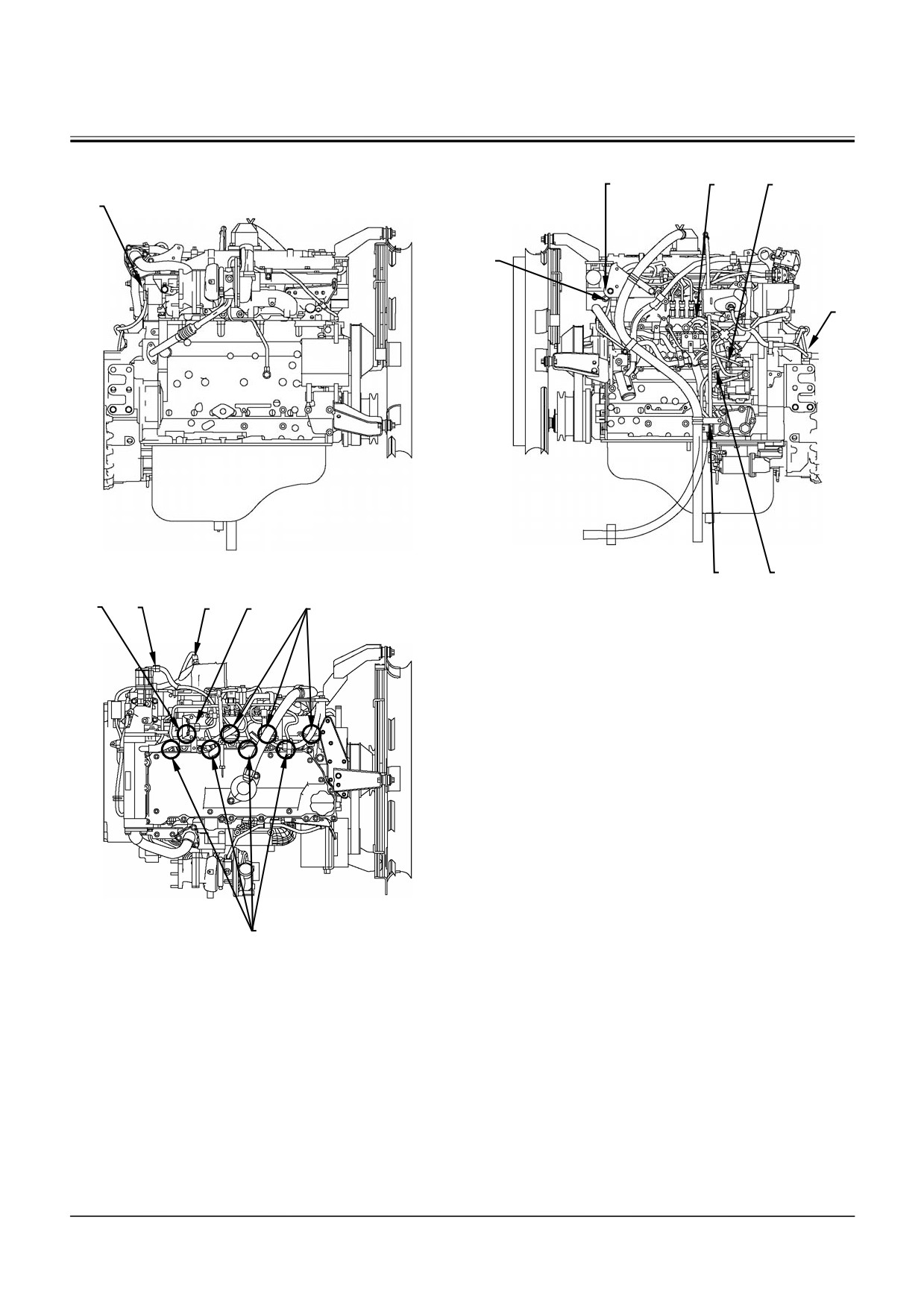

ДВИГАТЕЛЬ
3
4
5
1
2
6
T1V1-01-02-017
T1V1-01-02-016
8
7
9
10
11
12
9
T1V1-01-02-015
13
1 - Датчик угла поворота
5 - Датчик температуры то-
8 - Датчик давления рабочей
11 - Датчик температуры
распределительного вала
плива
жидкости гидросистемы
наддувочного воздуха
2 - Выключатель перегрева
6 - Датчик частоты враще-
9 - Форсунка
12 - Датчик давления турбо-
ния коленчатого вала
наддува
3 - Датчик температуры ох-
7 - Исполнительный меха-
10 - Клапан системы рецир-
13 - Свеча предпускового
лаждающей жидкости
низм топливного насоса
куляции отработавших
подогрева
газов (EGR)
4 - Датчик давления в топ-
ливном коллекторе
T1-2-8
ОБЩАЯ ЧАСТЬ/Расположение компонентов

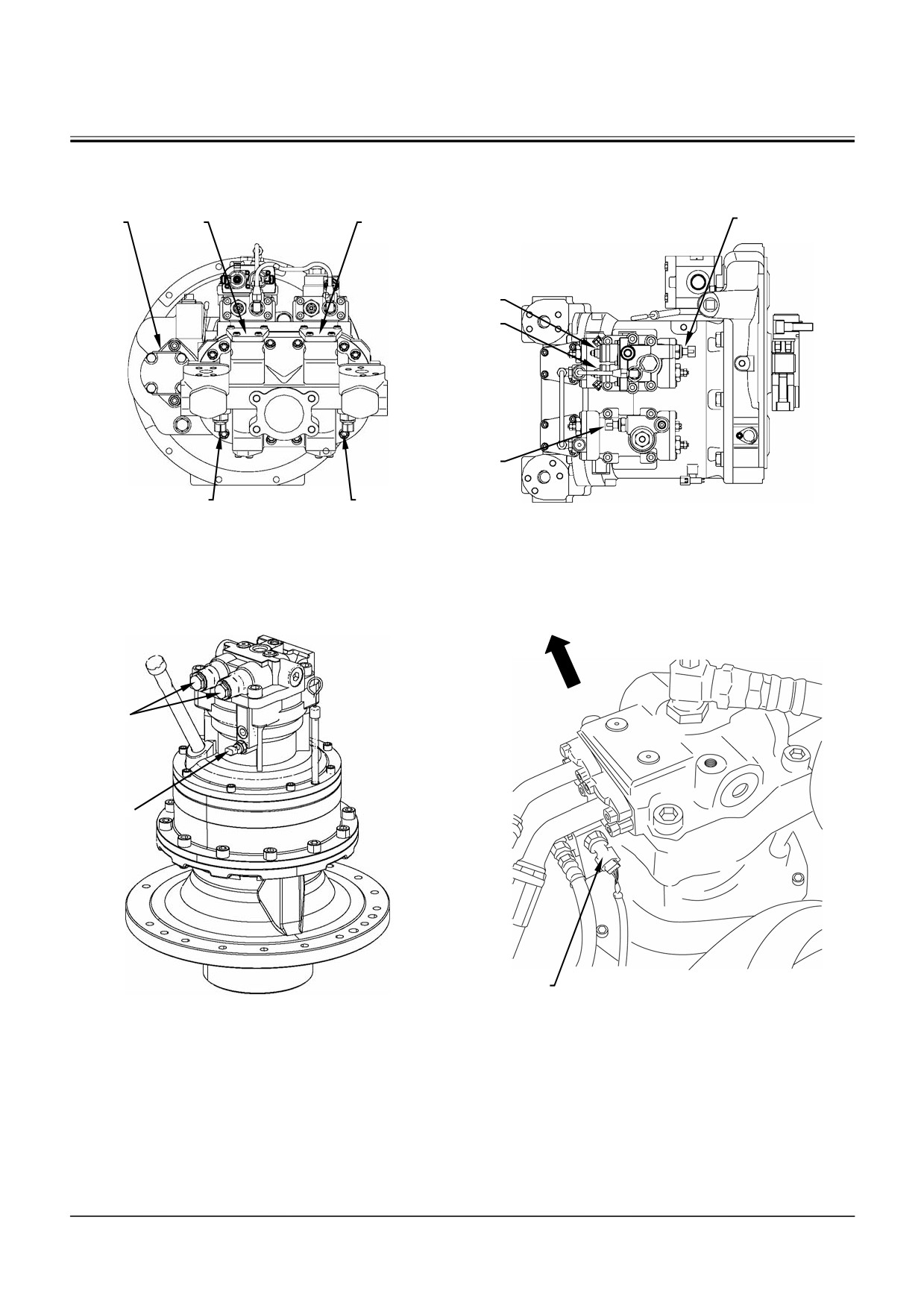

НАСОСНЫЙ АГРЕГАТ
8
1
2
3
7
6
9
5
4 T178-03-01-003
T178-03-01-001
МЕХАНИЗМ ВРАЩЕНИЯ ПОВОРОТНОЙ
Класс ZX270-3
ЧАСТИ
Классы ZX200-3, ZX240-3
Передняя часть
10
11
11
T1V1-01-02-004
T1V1-01-02-005
1 - Насос системы управле-
4 - Датчик давления подачи
7 - Электромагнитный кла-
10 - Предохранительный кла-
ния
насоса 1
пан ограничения макси-
пан контура вращения
мальной подачи насоса 2
поворотной части
2 - Насос 2
5 - Датчик давления подачи
8 - Датчик давления управ-
11 - Датчик давления (контур
насоса 2
ления насосом 2
рабочего оборудования)
3 - Насос 1
6 - Электромагнитный кла-
9 - Датчик давления управ-
пан управления крутящим
ления насосом 1
моментом
T1-2-9
ОБЩАЯ ЧАСТЬ/Расположение компонентов

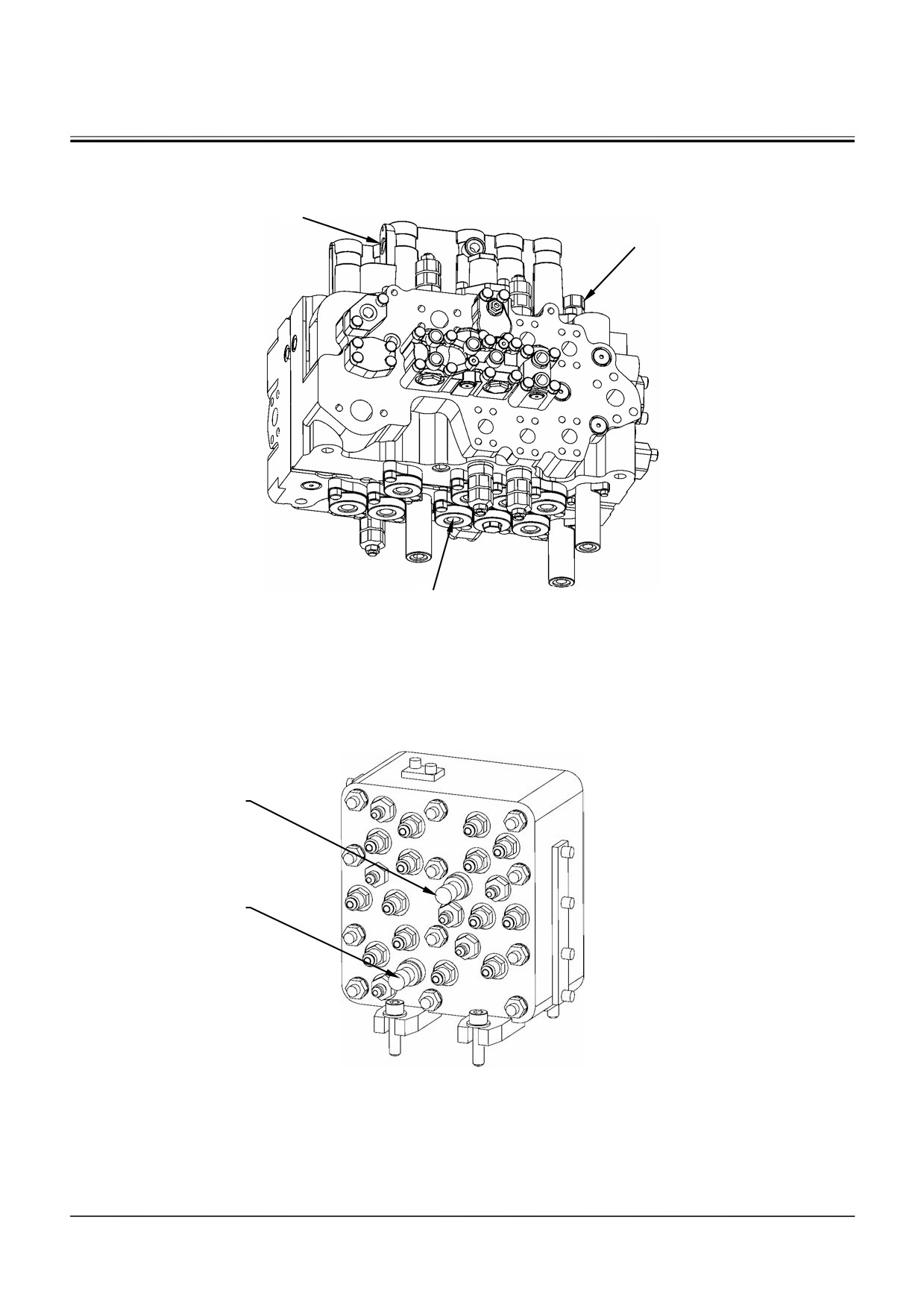

ГИДРОРАСПРЕДЕЛИТЕЛЬ
1
Основной
предохранительный клапан
2
T1V1-03-03-073
ГИДРОРАСПРЕДЕЛИТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ
3
4
T1V1-01-02-014
1 - Датчик давления (дви-
2 - Датчик давления (подъем
3 - Датчик давления (вра-
4 - Датчик давления (пере-
жение рукояти к стреле)
стрелы)
щение поворотной части)
движение)
T1-2-10
ОБЩАЯ ЧАСТЬ/Расположение компонентов

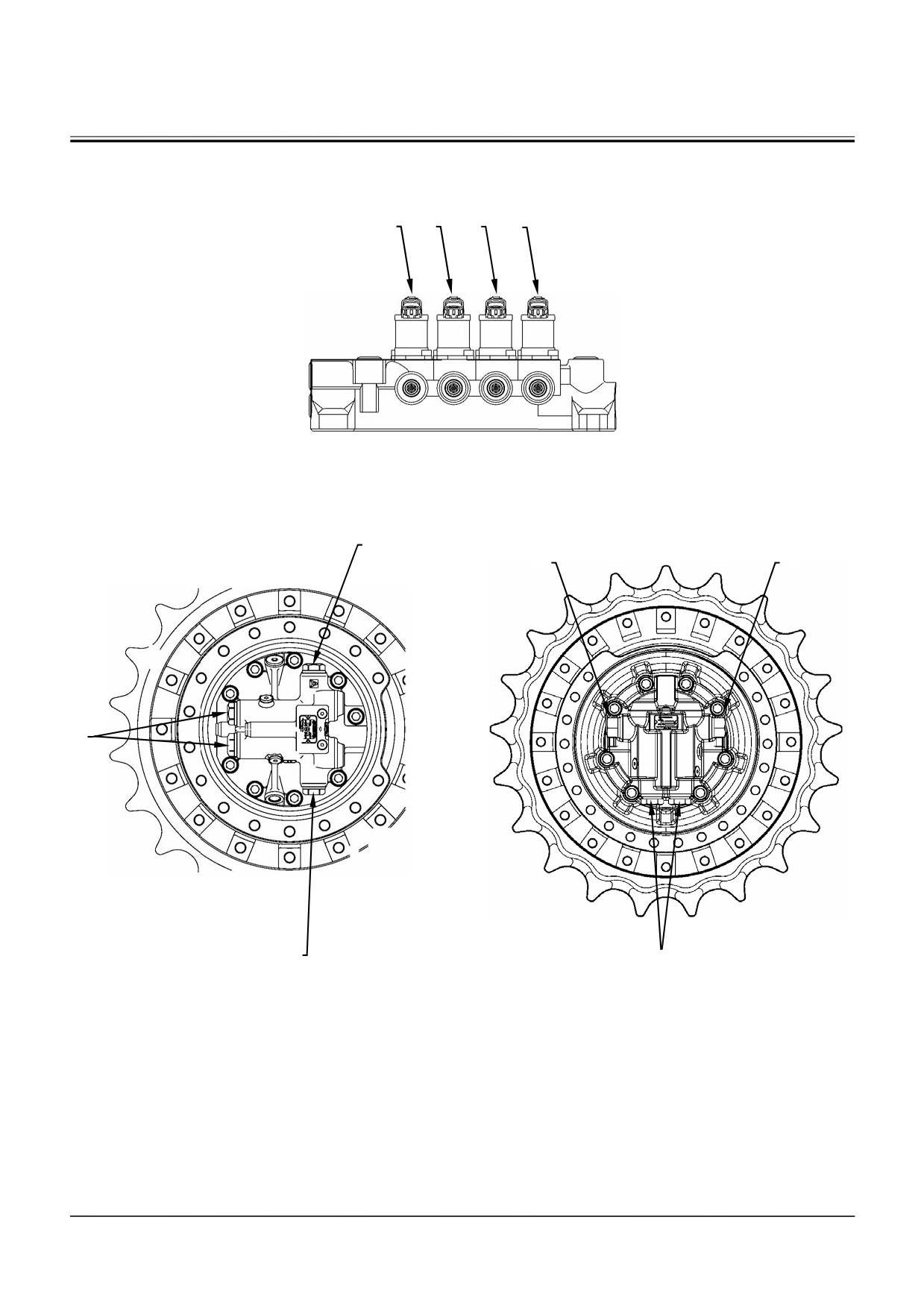

БЛОК ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
1
2
3
4
T1V1-03-07-007
МЕХАНИЗМ ПЕРЕДВИЖЕНИЯ
Классы ZX200-3, ZX240-3
Класс ZX270-3
5
5
5
6
T1HD-01-02-001
T178-01-02-014
6
5
1 - Блок электромагнитных
3 - Блок электромагнитных
5 - Разгруженный клапан
6 - Предохранительный
клапанов SC
клапанов SI
клапан контура передви-
жения
2 - Блок электромагнитных
4 - Блок электромагнитных
клапанов SF
клапанов SG
T1-2-11
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ДВИГАТЕЛЬ
Класс ZX200-3:
Изготовитель
ISUZU
Модель
4HK1XYSA-02
Тип
Дизельный, четырехтактный, с водяным охлаждением и прямым
впрыском, с турбонагнетателем, приводимым в действие вы-
хлопными газами
Число цилиндров, диаметр
и ход поршня
4 - 115 мм х 125 мм
Рабочий объем
5193 см3
Номинальная мощность
114 кВт/1800 мин-1 (155 л.с./1800 об/мин)
В режиме НР (высокой мощности):122 кВт/2000 мин-1
(166 л.с./2000 об/мин)
Степень сжатия
17,5
Сухая масса
478 кг
Порядок работы цилиндров
1-3-4-2
Направление вращения
По часовой стрелке (если смотреть со стороны вентилятора)
Класс ZX240-3:
Изготовитель
ISUZU
Модель
4HK1XYSA-01
Тип
Дизельный, четырехтактный, с водяным охлаждением и прямым
впрыском, с турбонагнетателем, приводимым в действие вы-
хлопными газами
Число цилиндров, диаметр
и ход поршня
4 - 115 мм х 125 мм
Рабочий объем
5193 см3
Номинальная мощность
127 кВт/1900 мин-1 (173 л.с./1900 об/мин)
В режиме НР (высокой мощности):132 кВт/2000 мин-1
(180 л.с./2000 об/мин)
Степень сжатия
17,5
Сухая масса
478 кг
Порядок работы цилиндров
1-3-4-2
Направление вращения
По часовой стрелке (если смотреть со стороны вентилятора)
Класс ZX270-3:
Изготовитель
ISUZU
Модель
4HK1XYSA-03
Тип
Дизельный, четырехтактный, с водяным охлаждением и прямым
впрыском, с турбонагнетателем, приводимым в действие вы-
хлопными газами
Число цилиндров, диаметр
и ход поршня
4 - 115 мм х 125 мм
Рабочий объем
5193 см3
Номинальная мощность
136 кВт/2000 мин-1 (185 л.с./2000 об/мин)
В режиме НР (высокой мощности): 140 кВт/2100 мин-1 (190 л.с.
/2100 об/мин)
Степень сжатия
17,5
Сухая масса
478 кг
Порядок работы цилиндров
1-3-4-2
Направление вращения
По часовой стрелке (если смотреть со стороны вентилятора)
T1-3-1
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
СИСТЕМА ОХЛАЖДЕНИЯ
Вентилятор
Диаметром 650 мм, пятилопастный, нагнетательного типа, с лопа-
стями из синтетического каучука, с кольцом и предохранительной
гайкой
Передаточное отношение
привода вентилятора
Передаточное отношение, ременной передачи:
0,95 (для класса ZX200-3)
1,01 (для классов ZX240-3 и ZX270-3)
Термостат
Температура срабатывания при атмосферном давлении: 82°С
Температура полного открывания (Ход: не менее 10 мм): 95°С
Водяной насос
Центробежного типа
СИСТЕМА СМАЗКИ
Тип масляного насоса
Шестеренный насос
Масляный фильтр
Полнопоточный, с бумажным элементом и перепускной линией
Масляный охладитель
Встроенный, с водяным охлаждением, четырехступенчатый
СИСТЕМА ЗАПУСКА
Стартер
Магнитный, с понижающей передачей
Напряжение/Мощность
24 В/5 кВт
СИСТЕМА ПРЕДПУСКОВОГО ПОДОГРЕВА
Метод подогрева
Свечи предпускового подогрева (типа QOS II (система быстрого
пуска), 24 В)
СИСТЕМА ОСТАНОВКИ ДВИГАТЕЛЯ
Метод остановки
Отключение подачи топлива (посредством системы электронного
управления)
ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА
Тип
Со встроенным регулятором, бесщеточный
Напряжение/Ток
24 В/50 А (без щеток)
СИСТЕМА ТУРБОНАДДУВА
Тип
Турбонагнетатель, приводимый в действие выхлопными газами,
типа RHF55, с затвором, закрывающимся под действием веса
ТОПЛИВНАЯ СИСТЕМА
Тип
Common Rail HP3
Регулятор
С электронным управлением по всему диапазону скоростей
Топливная форсунка
Электрическая, многоструйного типа
T1-3-2
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
ВАЖНО: Этот перечень позволяет установить те эксплуатационные характеристики, которые не
входят в стандарты.
Класс ZX200-3:
Удельное потребление топлива
224 г/кВт·ч при мощности 122 кВт (при полной нагрузке:
2000 мин-1)
219 г/кВт·ч при мощности 114 кВт (при рабочей нагрузке:
1800 мин-1)
Максимальный крутящий момент
655±60 Н·м при частоте вращения около 1500 об/мин
Давление сжатия
3,04 МПа (31 кгс/см2) при частоте вращения 200 мин-1
Зазоры в клапанах (впускном/выпускном)
0,4/0,4 мм (для холодного двигателя)
Частота вращения без нагрузки
Минимальная: (при полной нагрузке: 800±20 мин-1)
Максимальная: (при полной нагрузке: 2000±20 мин-1)
(при рабочей нагрузке: 1800±20 мин-1)
Класс ZX240-3:
Удельное потребление топлива
221 г/кВт·ч при мощности 132 кВт (при полной нагрузке:
2000 мин-1)
216 г/кВт·ч при мощности 127 кВт (при рабочей нагрузке:
1900 мин-1)
Максимальный крутящий момент
673 Н⋅м при частоте вращения около 1500 мин-1
Давление сжатия
3,04 МПа (31 кгс/см2) при частоте вращения 200 мин-1
Зазоры в клапанах (впускном/выпускном)
0,4/0,4 мм (для холодного двигателя)
Частота вращения без нагрузки
Минимальная: (при полной нагрузке: 800±20 мин-1)
Максимальная: (при полной нагрузке: 2000±20 мин-1)
(при рабочей нагрузке: 1900±20 мин-1)
Класс ZX270-3:
Удельное потребление топлива
221 г/кВт·ч при мощности 140 кВт (при полной нагрузке:
2100 мин-1)
216 г/кВт·ч при мощности 136 кВт (при рабочей нагрузке:
2000 мин-1)
Максимальный крутящий момент
676 Н⋅м при частоте вращения около 1500 мин-1
Давление сжатия
3,04 МПа (31 кгс/см2) при частоте вращения 200 мин-1
Зазоры в клапанах (впускном/выпускном)
0,4/0,4 мм (для холодного двигателя)
Частота вращения без нагрузки
Минимальная: (при полной нагрузке: 800±20 мин-1)
Максимальная: (при полной нагрузке: 2100±20 мин-1)
(при рабочей нагрузке: 2000±20 мин-1)
T1-3-3
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
Класс ZX200-3:

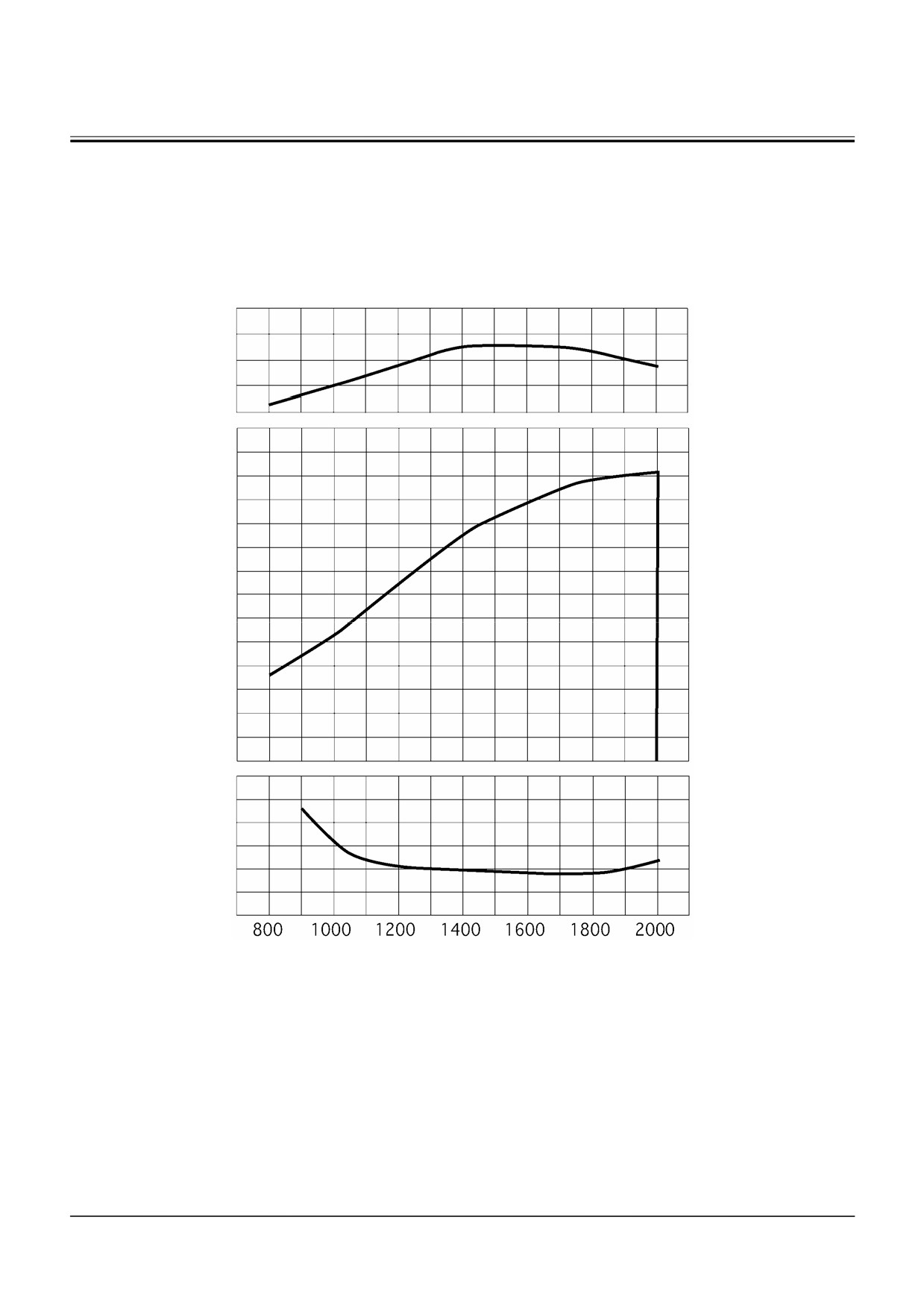

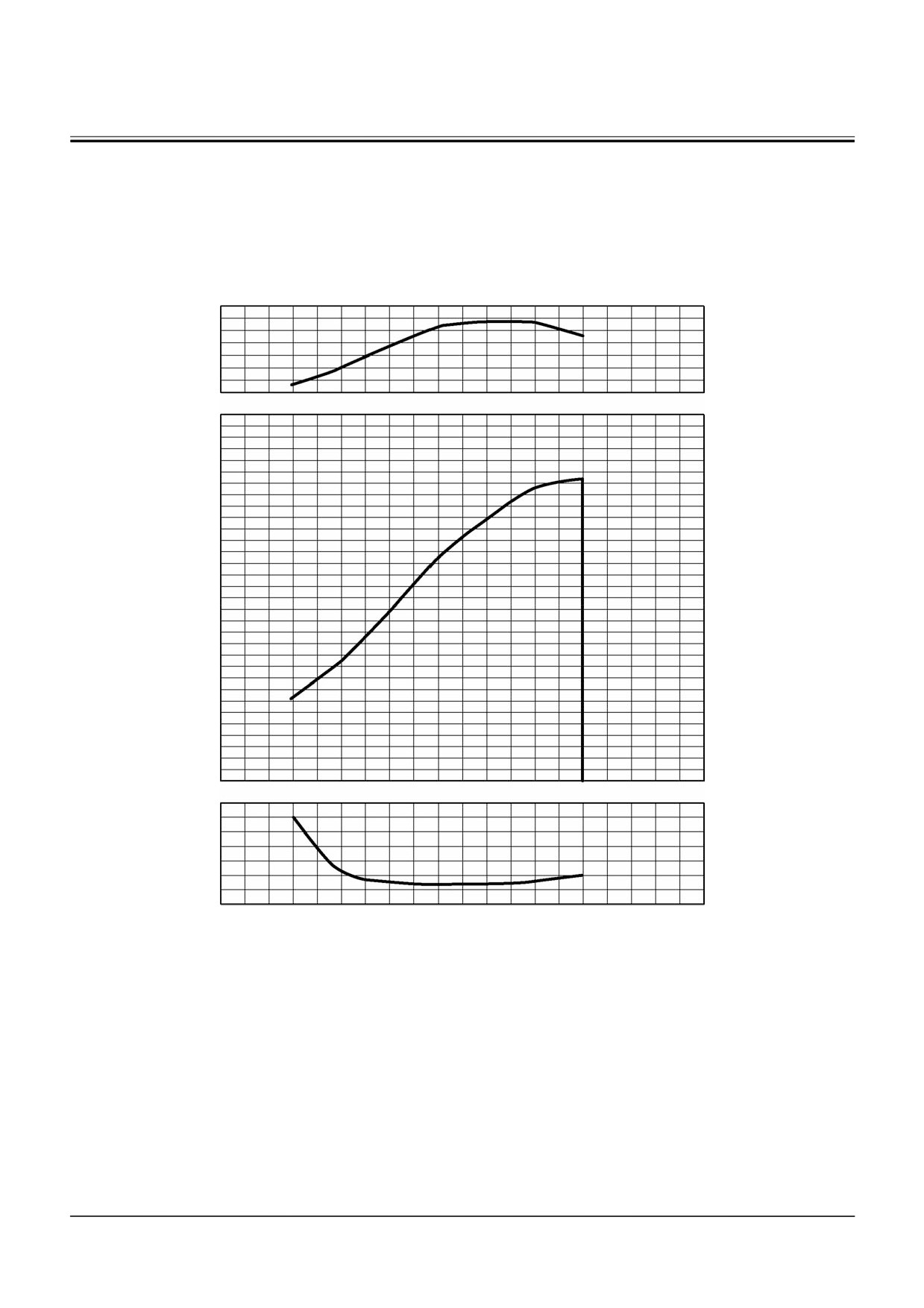

Кривая эксплуатационных характеристик двигателя (4HK1XYSA-02)
Условия испытания: 1. В соответствии с требованиями стандарта JIS D1005 (Метод определения харак-
теристик дизельных двигателей, предназначенных для строительных машин) при
стандартном атмосферном давлении.
2. Для двигателя, оснащенного вентилятором и генератором.
700
Крутящий
момент, Н⋅м
600
500
400
Мощность, кВт
120
100
80
60
40
20
0
Удельное потребле-
260
ние топлива, г/л.с·ч
240
220
200
Частота вращения двигателя, мин-1 (об/мин)
T1GR-01-02-002
T1-3-4
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
Класс ZX240-3:

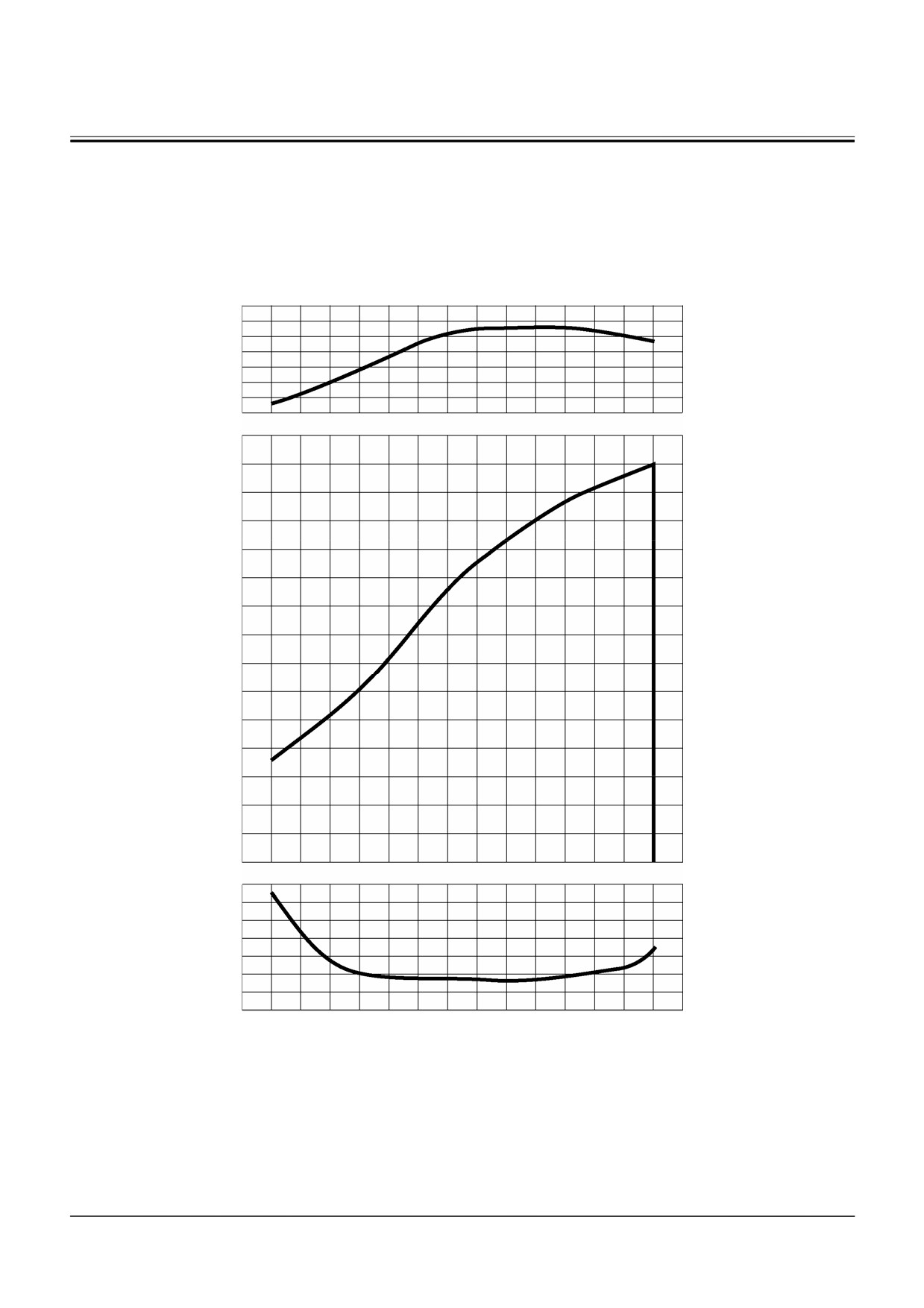

Кривая эксплуатационных характеристик двигателя (4HK1XYSA-01)
Условия испытания: 1. В соответствии с требованиями стандарта JIS D1005 (Метод определения харак-
теристик дизельных двигателей, предназначенных для строительных машин) при
стандартном атмосферном давлении.
2. Для двигателя, оснащенного вентилятором и генератором.
700
Крутящий
момент, Н⋅м
600
500
400
160
Мощность, кВт
140
120
100
80
60
40
20
0
Удельное потреб-
260
ление топлива,
г/л.с·ч
240
220
0
500
1000
1500
2000
2500
T1V1-01-03-002
Частота вращения двигателя, мин-1 (об/мин)
T1-3-5
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
Класс ZX270-3:
Кривая эксплуатационных характеристик двигателя (4HK1XYSA-03)
Условия испытания: 1. В соответствии с требованиями стандарта JIS D1005 (Метод определения харак-
теристик дизельных двигателей, предназначенных для строительных машин) при
стандартном атмосферном давлении.
2. Для двигателя, оснащенного вентилятором и генератором.
Крутящий
700
момент, Н⋅м
600
500
400
Мощность, кВт
140
120
100
80
60
40
20
0
Удельное потреб-
ление топлива,
260
г/л.с·ч
240
220
200
800
1000
1200
1400
1600
1800
2000
2200
T1V1-01-03-003
Частота вращения двигателя, мин
-1
(об/мин)
T1-3-6
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ОБОРУДОВАНИЕ ДВИГАТЕЛЯ
РАДИАТОР В СБОРЕ
Класс ZX200-3:
Тип
Параллельного типа
Масса
59 кг
Радиатор
Маслоохладитель
Емкость
6,3 л
10 л
Давление проверки на
воздухонепроницаемость
98 кПа (1,0 кгс/см2)
1470 кПа (15 кгс/см2)
Давление открывания крышки
49 кПа (0,5 кгс/см2)
−
Промежуточный охладитель
Емкость
8,0 л
Давление проверки на
воздухонепроницаемость
245 кПа (2,5 кгс/см2)
Давление открывания крышки
−
Классы ZX240-3, ZX270-3:
Тип
Параллельного типа
Масса
63 кг
Радиатор
Маслоохладитель
Емкость
6,6 л
10,5 л
Давление проверки на
воздухонепроницаемость
98 кПа (1,0 кгс/см2)
1470 кПа (15 кгс/см2)
Давление открывания крышки
49 кПа (0,5 кгс/см2)
−
Промежуточный охладитель
Емкость
8,5 л
Давление проверки на
воздухонепроницаемость
245 кПа (2,5 кгс/см2)
Давление открывания крышки
−
T1-3-7
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ОХЛАДИТЕЛЬ ТОПЛИВА
Масса
0,7 кг
Тип сердцевины
Волнистые ребра
Емкость
0,2 л
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Емкость
88 А·ч (5 часов в номинальном режиме)
Напряжение
12 В
Масса
27,5 кг
Электромагнит насоса
Серийный номер изготовителя
B6952B-00-00
Номинальное напряжение
24 В постоянного тока
T1-3-8
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ
НАСОСНЫЙ АГРЕГАТ
Передаточное отношение привода
Основной насос:1, насос системы управления:1
ОСНОВНОЙ НАСОС
Тип
Аксиально-поршневой насос с регулируемым углом поворота
наклонной шайбы
Максимальная производительность
212 л/мин х 2 (класс ZX200-3)
216 л/мин х 2 (класс ZX240-3)
227 л/мин х 2 (класс ZX270-3)
Максимальная подача
(теоретическое значение)
118 л/мин х 2
Номинальное давление
34,3 МПа
РЕГУЛЯТОР
Тип
Работает под действием давления гидросистемы
НАСОС СИСТЕМЫ УПРАВЛЕНИЯ
Модель
FS 11/16,8
Тип
Нерегулируемый шестеренный насос
Максимальная подача
(теоретическое значение)
31,9 л/мин
В режиме НР (высокой мощности):
класс ZX200-3
35,3 л/мин
33,6 л/мин
В режиме НР (высокой мощности):
класс ZX240-3
35,28 л/мин
34,44 л/мин
В режиме НР (высокой мощности):
класс ZX270-3
36,12 л/мин
ГИДРОРАСПРЕДЕЛИТЕЛЬ
Тип
Работает под действием давления системы управления
(4-х-золотниковый + 5-и-золотниковый блоки)
Давление срабатывания основного
предохранительного клапана
Нормальное: 34,3 МПа (350 кгс/см2)
при подаче 150 л/мин
Мощность копания: 36,3 МПа (370 кгс/см2)
при подаче 150 л/мин
Давление срабатывания перегрузочного
предохранительного клапана
37,2 МПа (380 кгс/см2) при подаче 50 л/мин
(опускание стрелы, движение рукояти к стреле, движение ковша
к рукояти)
39,2 МПа (400 кгс/см2) при подаче 50 л/мин
(подъем стрелы, движение рукояти от стрелы, движение ковша
от рукояти)
T1-3-9
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
МЕХАНИЗМ ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ
Класс ZX200-3:
Тип
Двухступенчатый планетарный редуктор
Передаточное отношение редуктора
17,53
Класс ZX240-3:
Тип
Двухступенчатый планетарный редуктор
Передаточное отношение редуктора
21,75
Класс ZX270-3:
Тип
Двухступенчатый планетарный редуктор
Передаточное отношение редуктора
17,513
ГИДРОМОТОР ПРИВОДА ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ
Класс ZX200-3:
Модель
M5X130CHB-10A-29B
Тип
Аксиально-поршневой гидромотор с нерегулируемым
уг-
лом поворота наклонной шайбы
Класс ZX240-3:
Модель
M5X130CHB-10A-45A
Тип
Аксиально-поршневой гидромотор с нерегулируемым
уг-
лом поворота наклонной шайбы
Класс ZX270-3:
Модель
M5X180-10A-65A
Тип
Аксиально-поршневой гидромотор с нерегулируемым
уг-
лом поворота наклонной шайбы
T1-3-10
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
БЛОК КЛАПАНОВ
Класс ZX200-3:
Тип
Без разгруженного клапана
Давление настройки
предохранительного клапана
32,4 МПа (330 кгс/см2) при подаче 170 л/мин
Класс ZX240-3:
Тип
Без разгруженного клапана
Давление настройки
предохранительного клапана
32,4 МПа (330 кгс/см2) при подаче 180 л/мин
Класс ZX270-3:
Тип
Без разгруженного клапана
Давление настройки
предохранительного клапана
32,4 МПа (330 кгс/см2) при подаче 190 л/мин
СТОЯНОЧНЫЙ ТОРМОЗ МЕХАНИЗМА ВРАЩЕНИЯ ПОВОРОТНОЙ ЧАСТИ
Тип
Многодисковый, масляный, негативного типа
Давление размыкания тормоза
1,9…2,8 МПа (20…28,6 кгс/см2)
РЕДУКТОР МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ
Класс ZX200-3:
Тип
Трехступенчатый планетарный редуктор
Передаточное отношение редуктора
58,702
Класс ZX240-3:
Тип
Трехступенчатый планетарный редуктор
Передаточное отношение редуктора
64,863
Класс ZX270-3:
Тип
Трехступенчатый планетарный редуктор
Передаточное отношение редуктора
70,842
T1-3-11
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ГИДРОМОТОР ПРИВОДА ПЕРЕДВИЖЕНИЯ
Класс ZX200-3:
Тип
Аксиально-поршневой гидромотор с регулируемым углом по-
ворота наклонной шайбы
Максимальная подача (теоретическое значение)
(высокая/низкая скорости)
79/122,5 л/мин
Класс ZX240-3:
Тип
Аксиально-поршневой гидромотор с регулируемым углом по-
ворота наклонной шайбы
Максимальная подача (теоретическое значение)
(высокая/низкая скорости)
75,7/122,5 л/мин
Класс ZX270-3:
Тип
Аксиально-поршневой гидромотор с регулируемым углом по-
ворота наклонной шайбы
Максимальная подача (теоретическое значение)
(высокая/низкая скорости)
86,5/145,5 л/мин
ТОРМОЗНОЙ КЛАПАН ПРИВОДА ПЕРЕДВИЖЕНИЯ
Тип
С разгруженным клапаном
Давление настройки
предохранительного клапана
34,8 МПа (355 кгс/см2)
СТОЯНОЧНЫЙ ТОРМОЗ ПРИВОДА ПЕРЕДВИЖЕНИЯ
Тип
Многодисковый, масляный, негативного типа
Начальное давление
размыкания тормоза
0,97±0,07 МПа (9,9±0,7 кгс/см2)
(классы ZX200-3, ZX240-3)
Начальное давление
размыкания тормоза
1,07…1,23 МПа (10,9…12,5 кгс/см2)
(класс ZX270-3)
T1-3-12
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ГИДРОЦИЛИНДРЫ (МАШИНА С МОНОБЛОЧНОЙ СТРЕЛОЙ)
ZAXIS 200-3:
Стрела
Рукоять
Диаметр штока
85 мм
95 мм
Диаметр цилиндра
120 мм
135 мм
Ход поршня
1316 мм
1475 мм
Длина при полностью
втянутом штоке
1843 мм
2007 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
Ковш
Диаметр штока
80 мм
Диаметр цилиндра
115 мм
Ход поршня
1060 мм
Длина при полностью
втянутом штоке
1590 мм
Толщина гальванического покрытия... 30 мкм
ZAXIS240-3:
Стрела
Рукоять
Диаметр штока
90 мм
100 мм
Диаметр цилиндра
125 мм
140 мм
Ход поршня
1390 мм
1610±3 мм
Длина при полностью
втянутом штоке
1990 мм
2177 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
Ковш
Диаметр штока
90 мм
Диаметр цилиндра
130 мм
Ход поршня
1075 мм
Длина при полностью
втянутом штоке
1632 мм
Толщина гальванического покрытия... 30 мкм
ZAXIS270-3:
Стрела
Рукоять
Диаметр штока
95 мм
105 мм
Диаметр цилиндра
135 мм
150 мм
Ход поршня
1360 мм
1659 мм
Длина при полностью
втянутом штоке
1940 мм
2259 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
Ковш
Диаметр штока
90 мм
Диаметр цилиндра
135 мм
Ход поршня
1070 мм
Длина при полностью
втянутом штоке
1660 мм
Толщина гальванического покрытия... 30 мкм
T1-3-13
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ГИДРОЦИЛИНДРЫ (МАШИНА С ДВУХСЕКЦИОННОЙ СТРЕЛОЙ)
ZAXIS240-3:
Стрела
Рукоять
Диаметр штока
90 мм
100 мм
Диаметр цилиндра
125 мм
140 мм
Ход поршня
1390 мм
1610 мм
Длина при полностью
втянутом штоке
1990 мм
2177 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
Ковш
Верхняя секция стрелы
Диаметр штока
90 мм
100 мм
Диаметр цилиндра
130 мм
150 мм
Ход поршня
1075 мм
1327 мм
Длина при полностью
втянутом штоке
1632 мм
1910 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
ZAXIS270-3:
Стрела
Рукоять
Диаметр штока
95 мм
105 мм
Диаметр цилиндра
135 мм
150 мм
Ход поршня
1360 мм
1659 мм
Длина при полностью
втянутом штоке
1940 мм
2259 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
Ковш
Верхняя секция стрелы
Диаметр штока
90 мм
100 мм
Диаметр цилиндра
135 мм
150 мм
Ход поршня
1070 мм
1327 мм
Длина при полностью
втянутом штоке
1660 мм
1910 мм
Толщина гальванического покрытия... 30 мкм
30 мкм
ЗАПОРНЫЙ КЛАПАН, ПРЕДОТВРАЩАЮЩИЙ РАЗРЫВ ШЛАНГОВ
Классы ZX 240-3, ZX 270-3:
Давление настройки
предохранительного клапана
39,2 МПа (400 кгс/см2)
T1-3-14
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
КЛАПАН УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ
Модель
HVP06J-040-101
Ход поршня
Каналы 1, 3: 6,5 мм, каналы 2, 4: 8,0 мм
КЛАПАН УПРАВЛЕНИЯ ПЕРЕДВИЖЕНИЕМ
Модель
HVP05S-040-101
Ход поршня
Каналы 1, 2, 3, 4: 4,6 мм
БЛОК ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
Тип
4-х-золотниковый пропорциональный электромагнитный
клапан
Номинальное напряжение
24 В постоянного тока
ГИДРОРАСПРЕДЕЛИТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ
Модель
KVSS-10-H
Номинальное давление
3,72 МПа (38 кгс/см2)
КЛАПАН БЛОКИРОВКИ СИСТЕМЫ УПРАВЛЕНИЯ
Тип
Электромагнитный клапан ON/OFF (Включено/Выключено)
Номинальное напряжение
24 В постоянного тока
ОБРАТНЫЙ КЛАПАН ПЕРЕПУСКНОЙ ЛИНИИ МАСЛООХЛАДИТЕЛЯ
Давление срабатывания
490 кПа (5 кгс/см2) при подаче 5 л/мин
Номинальное напряжение
24 В постоянного тока
ФИЛЬТРЫ
Масляный фильтр двигателя
ISUZU 8973243860
Топливный фильтр
ISUZU 8973759081
Фильтрация
Воздухоочиститель
-
Полнопоточный фильтр
β10≥2,0
Всасывающий фильтр
177 мкм (сетка 80)
Фильтр системы управления
10≥1,4
T1-3-15
ОБЩАЯ ЧАСТЬ/Технические характеристики компонентов
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ
РЕЛЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
Ток/Напряжение
24 В/100 А
РЕЛЕ СТАРТЕРА 2
Напряжение
24 В
РЕЛЕ СВЕЧЕЙ ПРЕДПУСКОВОГО ПОДОГРЕВА
Напряжение
24 В
ДАТЧИК ТЕМПЕРАТУРЫ РАБОЧЕЙ ЖИДКОСТИ ГИДРОСИСТЕМЫ
Диапазон рабочих температур
-30…120°С
РЕЛЕ ЗАСОРЕНИЯ ВОЗДУХООЧИСТИТЕЛЯ
Давление срабатывания
62,2±0,60 кПа (классы ZX200-3, ZX240-3)
....................................................................... 62,2±0,57 кПа (класс ZX270-3)
ЗВУКОВОЙ СИГНАЛ
Напряжение/Ток
24 В/2,5±0,5 А
Уровень звукового давления
113±5 дБ на расстоянии 2 м
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
Технические характеристики
Рабочее освещение: Галогеновые фары 24 В, 70 Вт/60 Вт
Потолочная лампа в кабине: 24 В, 10 Вт
КОНДИЦИОНЕР
Хладон
134 a
Охлаждающая способность
19,3 МДж/ч (4600 ккал/ч)
Подача охлаждающего воздуха
Не менее 550 м3/ч
Мощность обогревателя
Не менее 21,0 МДж/ч (5000 ккал/ч)
Подача теплого воздуха
Не менее 500 м3/ч
Система регулировки температуры
Электрического типа
Количество хладона
850±50 г
Количество компрессорного масла
210 см3
T1-3-16
содержание .. 1 2 3 ..
