4. РУКОВОДСТВО ПО ВЫБОРУ КОВША

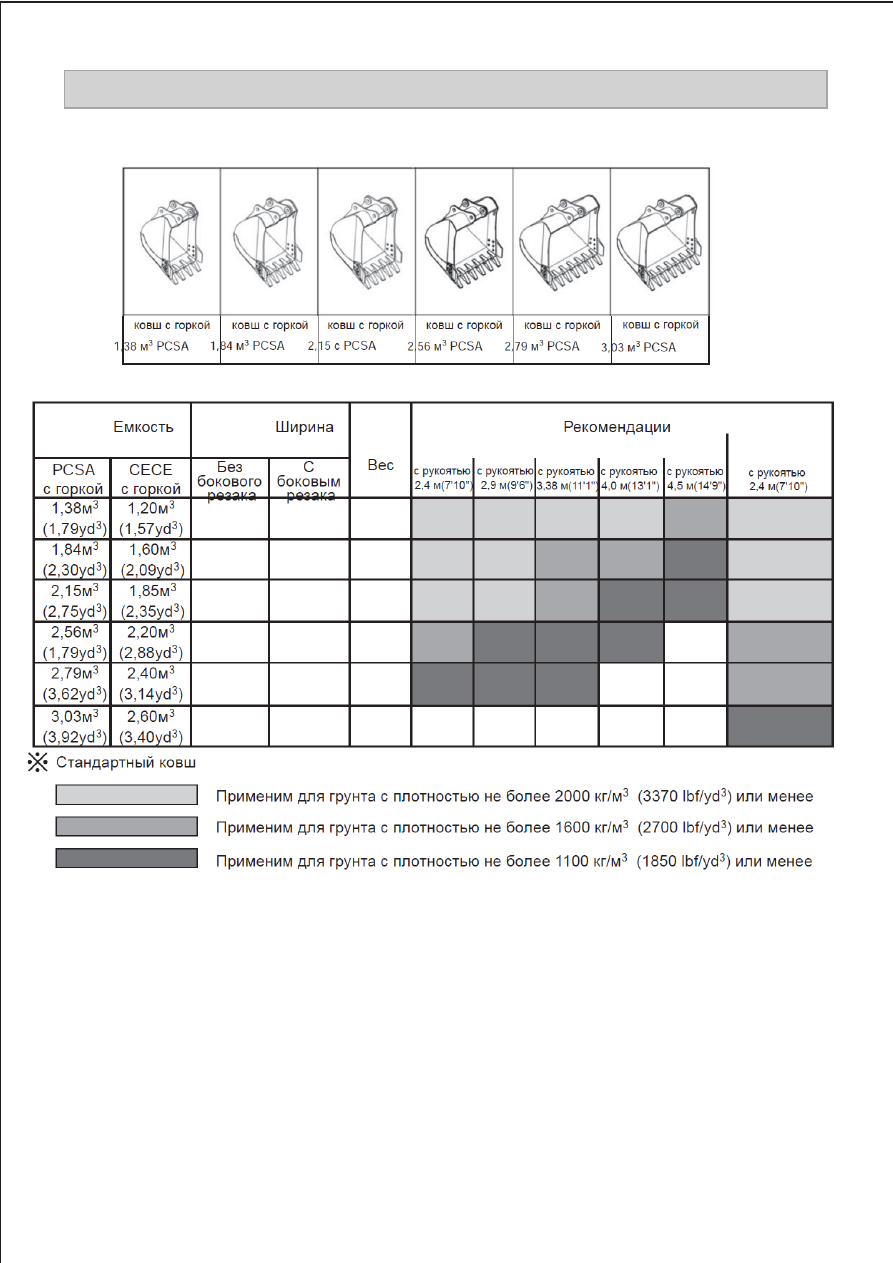

1) основной ковш

2-10

2-11

ковш с горкой

2.2 м

PCSA

ковш с горкой

2.2 м

PCSA

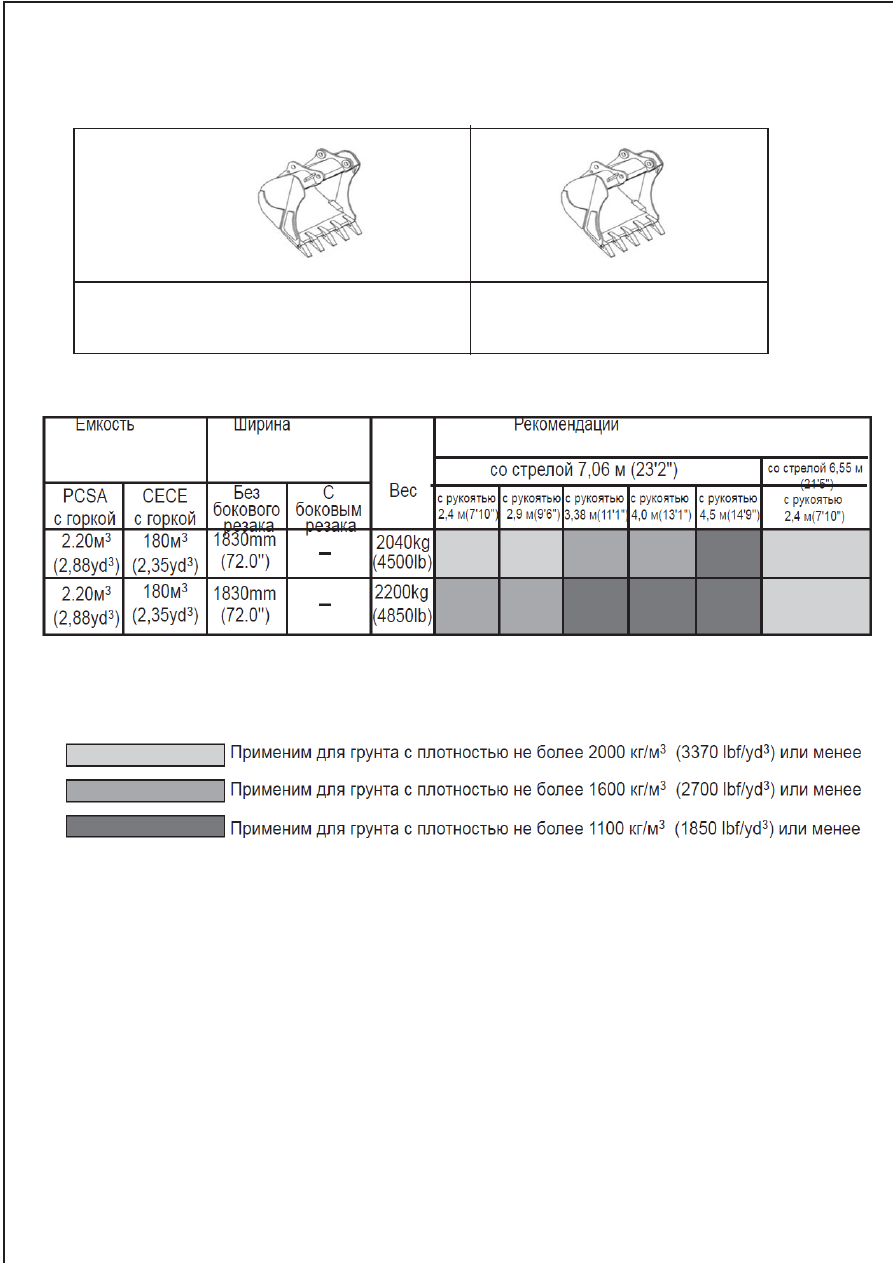

2) КОВШ ДЛЯ ТЯЖЕЛОЙ РАБОТЫ , КАМНЕЙ И ЧИСТОВОЙ.

2-12

7. ХОДОВАЯ ЧАСТ

1) ГУСЕНИЦЫ

Центральная рама в форме Х является цельносваренной конструкцией с усиленными

коробчатого сечения гусеничными рамами. Конструкция включает сухие траки, смазываемые

ролики, зубчатые колеса, звездочки, гидравлические устройства для регулировки натяжения с

амортизирующими пружинами и сборные трехзвенные гусеницы тракторного типа.

2)ТИПЫ ГУСЕНИЧНЫХ ЗВЕНЬЕВ

R 210LC-7

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

Несущие ролики
Опорные катки
Гусеничные звенья

2ЕА

9ЕА

53ЕА

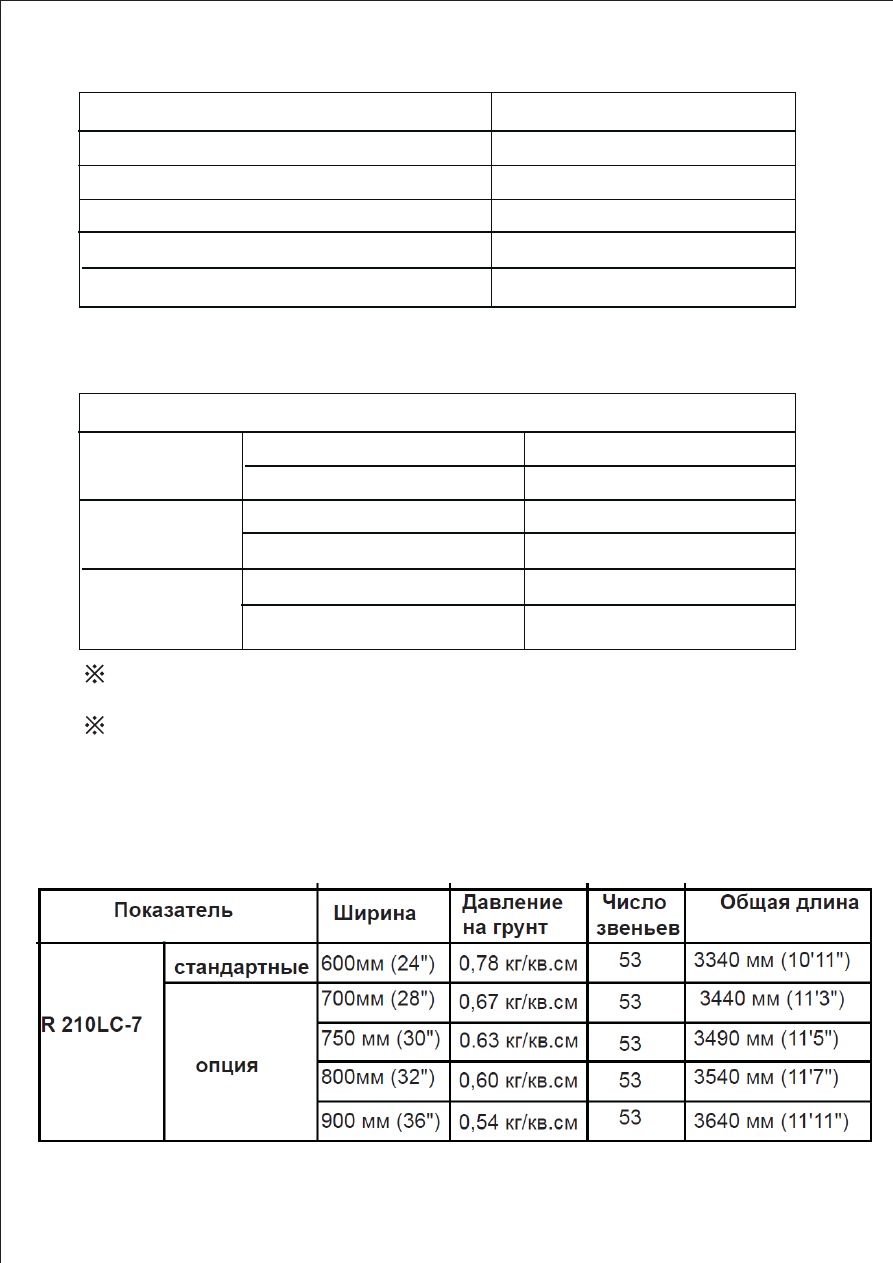

3)КОЛИЧЕСТВО КАТКОВ И БАШМАКОВ НА КАЖДОЙ ГУСЕНИЦЕ

4) ВЫБОР ГУСЕНИЧНЫХ ЗВЕНЬЕВ

Подходящие гусеничные звенья выбираются согласно эксплутационным условиям.

Метод выбора звеньев

Определите категорию звеньев с помошью списка применения из

таблицы 2,

затем исопльзуя

таблицу 1

выберите гусеничные звенья. Широкие гусеничные звенья (категории СиВ)имеют

некоторые ограничения в применении.Для того чтобы убедиться в првильном выборе до их
использования изучите меры предосторожности, условия работы.
Выбирайте узкие гусеницы, если они подходят для условый работы.Применение более широких
гусениц, чем рекомендуется может стать причиной непредвиденных проблем, таких как
погнутые гусеницы, трещины в звеньях, поломка креплений, потеря гусеничных болтов и других.

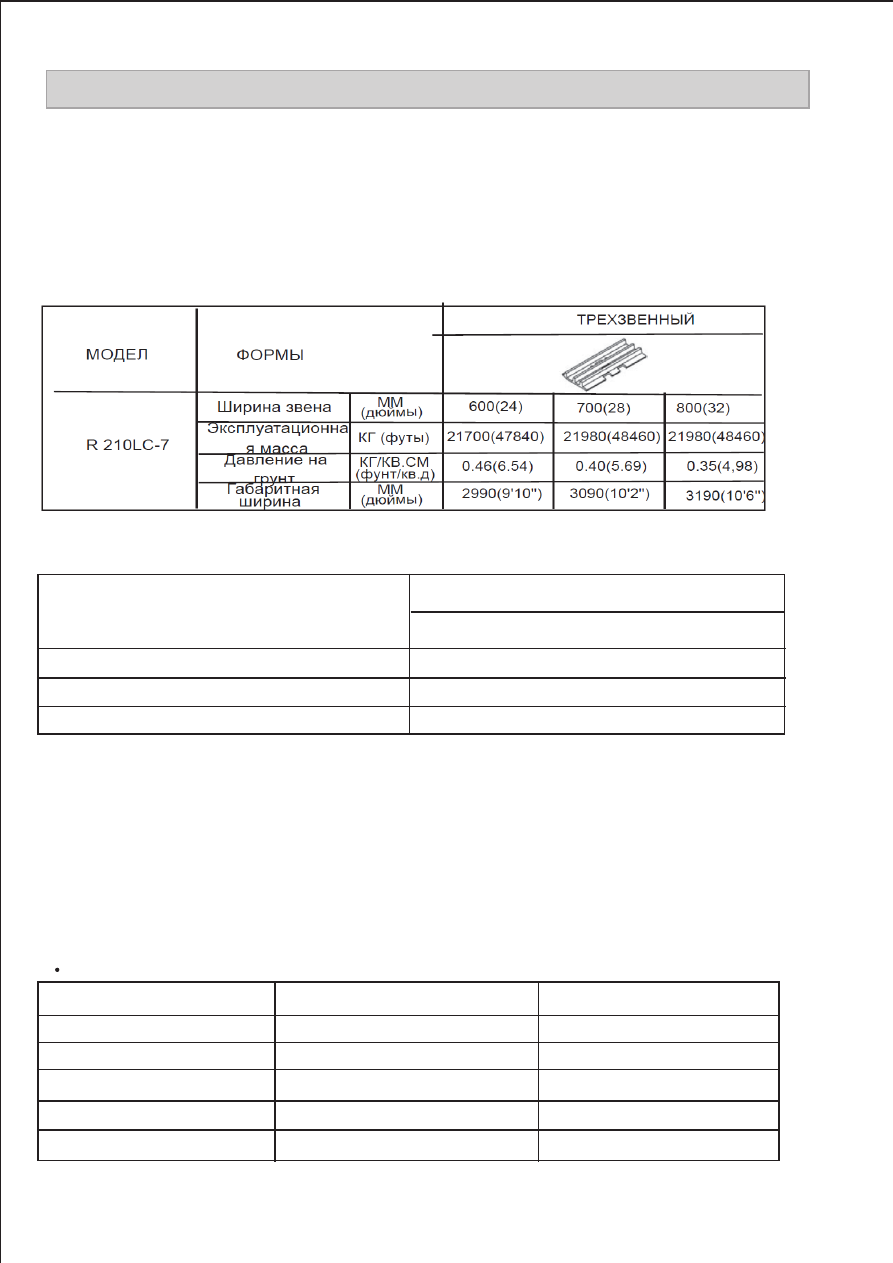

Таблица 1

Гусеничные звенья

Спецификация

Категория

Трехзвенный 600 мм
Трехзвенный 700 мм
Трехзвенный 750 мм
Трехзвенный 800 мм

Трехзвенный 850 мм

Стандартная

Опция
Опция
Опция

Опция

А
В
В
С
С

2-13

Таблица 2

Категория

Передвижение по тяжелой
почве с препятствиями типа
упавших деревьев и валунов

Горные породы,
Речное русло,
Нормальная почва

Нормальная почва,
Рыхлая земля

Применение

Предупреждение

Этот вид гусеничных звеньев

не используется на тяжелой
почве с препятствиями типа

упавших деревьев и валуновo
o Передвижение на высокой

скорости может
осуществляться только на
ровной поверхности.

Передвигайтесь медленно на

низкой скорости, если
невозможно избежать препятствий

Использовать, только, когда

машина увязает в почве и

использование гусеничных
звеньев категории А и В

невозможно

Этот вид гусеничных звеньев

не используется на тяжелой

почве с препятствиями типа
упавших деревьев и валунов

Передвижение на высокой

скорости может
осуществляться только на
ровной поверхности
o Передвигайтесь медленно на
низкой скорости, если
невозможно избежать
препятствий.

2-14

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ ЭЛЕМЕНТОВ

1) ДВИГАТЕЛЬ

Показатель

Характеристика

Модель
Тип
Метод охлаждения

Число и расположение цилиндров

Порядок работы цилиндров

Тип камеры сгорания

Диаметр и ход цилиндров

Рабочий объем

Степень сжатия

Максимальная мощность (SAE J 1349)

Камминс QSM 11

4-х тактный дизель с турбонаддувом

С водяным охлаждением

Рядный, 6-ти цилиндровый

1-5-3-6-2-4

Непосредственный впрыск

125 х 147.1мм

10800куб.см

16.3:1

325 л. с. при 1900 об/мин (239 kB при 1900 об/мин)

Максимальный крутящий момент при
1300 об/мин

182.5 кгм (1320 фут)

Количество моторного масла

37,85 л (10 галлонов США)

Сухой вес

942 кг (2077 фут)

Максимальные обороты холостого хода

1950 ± 50 об/мин

Минимальные обороты холостого хода

950 ± 50 об/мин

Удельный расход топлива

144 г/л. с. Х ч на 1900 об/мин

Стартер

Делко Реми 42 МТ (24В-7,2 kB)

Генератор

Делко Реми 24V-50A

Аккумулятор

2 x l2V x l60Ah

2) ГЛАВНЫЙ НАСОС

Показатель

Характеристика

Тип

Тандемные аксиально-поршневые насосы с
рабочим объёмом

Производительность

2 х 200 куб.см/за оборот

Максимальное давление

330 кг/кв.см (4690psi)

Номинальный расход

2 х 380 л/мин

Номинальная частота вращения

1900 об/мин

[ ]: При турбонаддуве

2-15

3) ШЕСТЕРЕНЧАТЫЙ НАСОС

Тип
Производительность
Максимальное давление
Номинальный расход

Показатель

Характеристика

Нерегулируемый одноступенчатый шестеренный насос
15 куб.см/за оборот
35 кг/кв.см (470psi)
28.5 л/мин

4) ГЛАВНЫЙ ЗОЛОТНИК

Показатель

Тип

Метод работы

Давление слива

Давление перегрузки

9-золотниковый моноблок

Гидравлический пилот

320 кг/кв.см (4690 psi) [З50 кг/кв.см (5120 psi)]

390 кг/кв.см (5550 psi)

[ ] - При турбонаддуве

5) МОТОР ПОВОРОТНОГО КРУГА

Показатель

Производительность

Давление слива

Тормозная система

Тормозной момент
Давление растормаживания

Частота вращения

Дважды закрепленный Аксиально-поршневой мотор с
нерегулируемым рабочим объёмом

Тип редуктора

151 куб.см/за оборот
285 кг/кв.см (5054 psi)
Автоматическая, пружинная с гидравлическим
растормаживанием
48 кгм
20-50 кг/кв.см
2-х ступенчатый планетарный
10.3 об/мин

6) ТРАНСПОРТНЫЙ МОТОР

Давление слива

Аксиально-поршневой мотор с регулируемым
рабочим объёмом
345 кг/кв.см (4900 psi)

Производительность (макс/мин)

160/100 куб.см/за оборот

Тип редуктора

3-х ступенчатый планетарный

Тормозная система

Автоматическая, пружинная с гидравлическим
растормаживанием

Давление растормаживания

17-50 кг/кв.см

Тормозной момент

103 кгм/м

7) ДИСТАНЦИОННО-УПРАВЛЯЕМЫЙ КЛАПАН

Показатель

Характеристика

Тип

Снижающий давление

Минимальное рабочее давление

6.5 кг/кв см

Максимальное рабочее давление

26 кг/кв.см

Ход за одну операцию на рычаге

61 мм

Ход за одну операцию на педали

123 мм

8) ГИДРОЦИЛИНДРЫ

Цилиндрстрелы

диам. цил Х диам. штока Х ход 160 х 110 х 1570 мм
Демпфирование

Демпфирование

только при выдвижени

Цилиндррукояти

диам. цил Х диам. штока Х ход

Цилиндрковша

185 х 125 х 1820 мм
при выдвижении и втягивании

160 х 110 х 1370 мм

только при выдвижении

Обесцвечивание цилиндрического стержня может произойти, когда трение,

снижая добавление смазки распространяется на поверхность стержня.
Обесцвечивание не является причиной поломок цилиндра

9) ГУСЕНИЦЫ

2-17

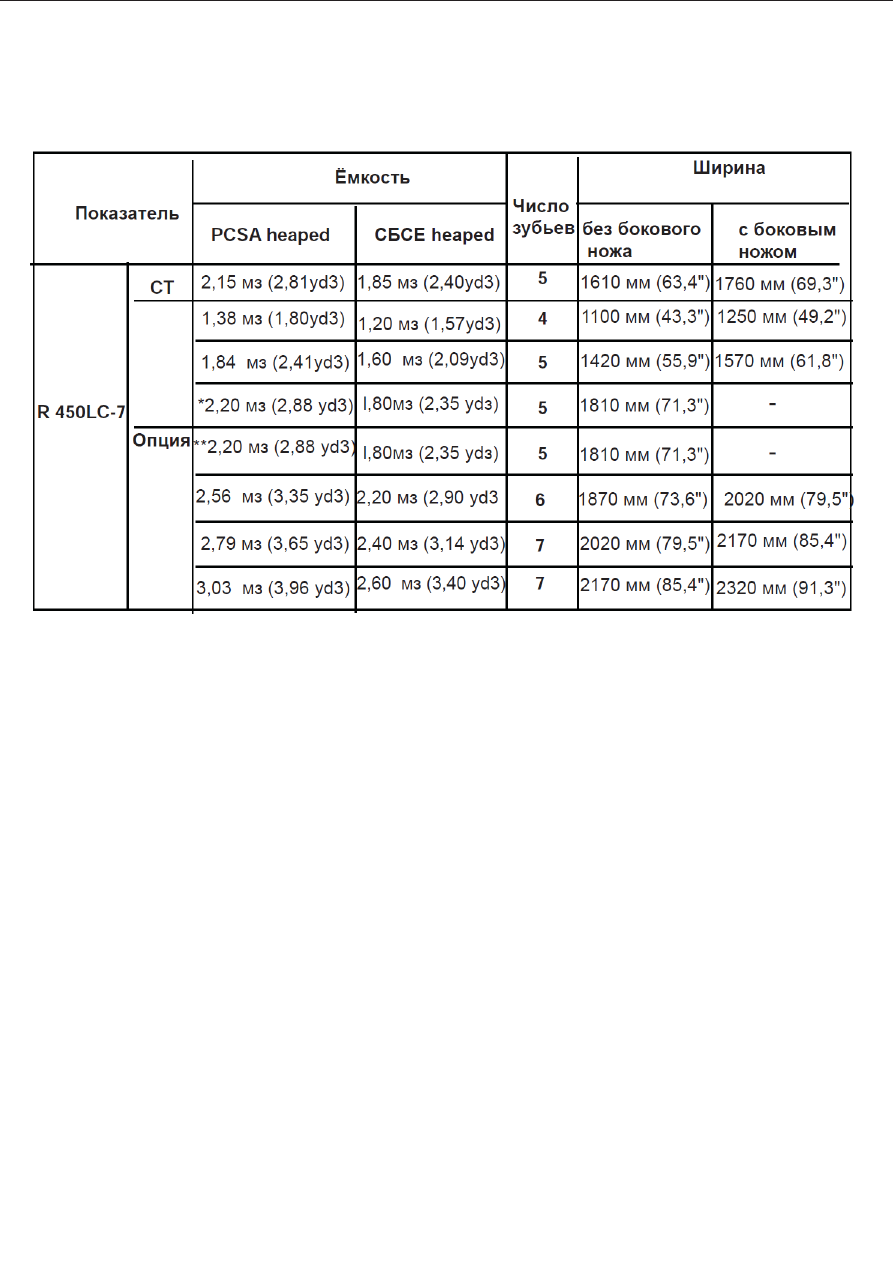

10) КОВШ

* ковш для тяжелых работ

** ковш для работы с горной породой
