На уклонах избегайте перемещения экскаватора

в поперечном направлении, так как это может при-

вести к переворачиванию или соскальзыванию.





Движение на уклонах опасно. При движении вниз

по уклону необходимо двигаться медленно и под-

держивать ковш ни высоте 20-30 см над уровнем

земли, чтобы в экстренном случае использовать

его как тормоз.





Изменять направление движения экскаватора при

движении на уклоне опасно. В случае крайней не-

обходимости изменения направления движения

осуществляйте поворот на плоском участке с твёр-

дым грунтом.





Двигатель нормально работает на уклонах, не пре-

вышающих 35 градусов. Ни при каких условиях не

работайте на уклонах, превышающих эту величину.

1-10



Перед движением машины подайте звуковой сиг-

нал для предупреждения окружающего персонала.

При перемещении вперёд и назад будьте внима-

тельны. Положение транспортного двигателя дол-

жно соответствовать направлению движения.





Замедлите ход при переезде через препятствие

или при движении по неровной дороге.





При работе на слабых грунтах установите маты,

брёвна или доски на грунт для предотвращения

проседания машины.





При работе в воде или пересечении отмелей про-

верьте состояние грунта под водой, а также глу-

бину и скорость течения воды, и лишь после это-

го приступайте к работе, постоянно контроли-

руя чтобы уровень воды не был выше уровня

верхних катков гусениц.

1-11



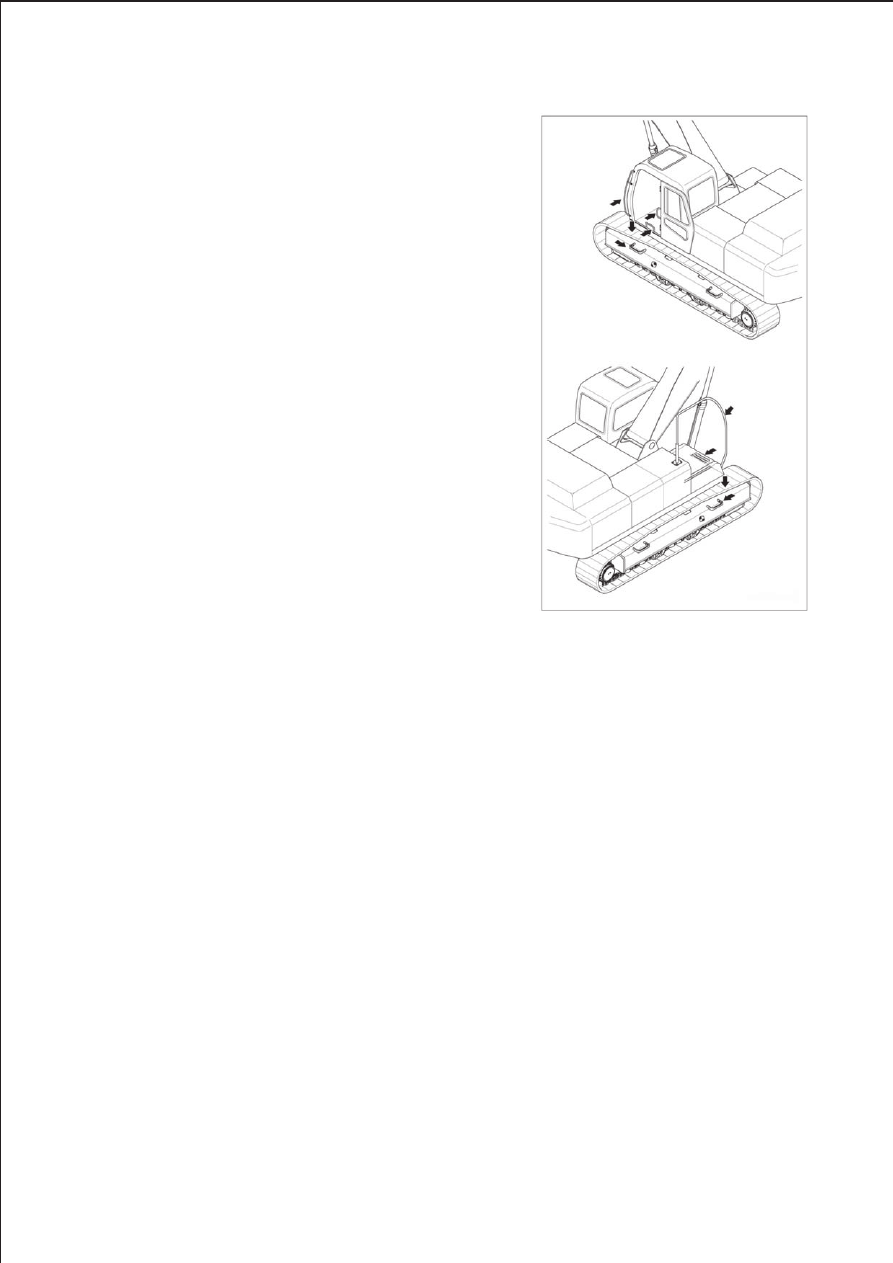

МОНТАЖ И ДЕМОНТАЖ

Никогда не запрыгивайте на и не спрыгивайте с

машины. Никогда не влезайте на и не слезайте с

движущейся машины.

При монтаже и демонтаже всегда смотрите на

машину и используйте поручни, опорные ступени и

башмаки гусениц. Экскаватор может быть оснащён

дополнительной ступенькой на гусеничной раме.

Для этого свяжитесь с местным дистрибьютором

фирмы "ХЁНДЭ".

Не держитесь за рычаги управления при выходе из

кабины экскаватора.

Обеспечьте    свою    безопасность    благодаря

постоянному контакту рук и ног с поручнями,

опорными ступенями и башмаками гусениц как

минимум в трёх точках.

Всегда удаляйте масло и грязь с поручней, ступеней,

опорных площадок и башмаков гусениц. В случае их

повреждения необходимо их отремонтировать и

затянуть ослабленные крепёжные болты.

При пользовании дверными поручнями во время

монтажа или демонтажа или движению на

гусенице откройте дверь кабины и надёжно

зафиксируйте её в открытом положении. В

противном случае, дверь может внезапно

сдвинуться с места, и Вы можете потерять

равновесие и упасть.

1-12

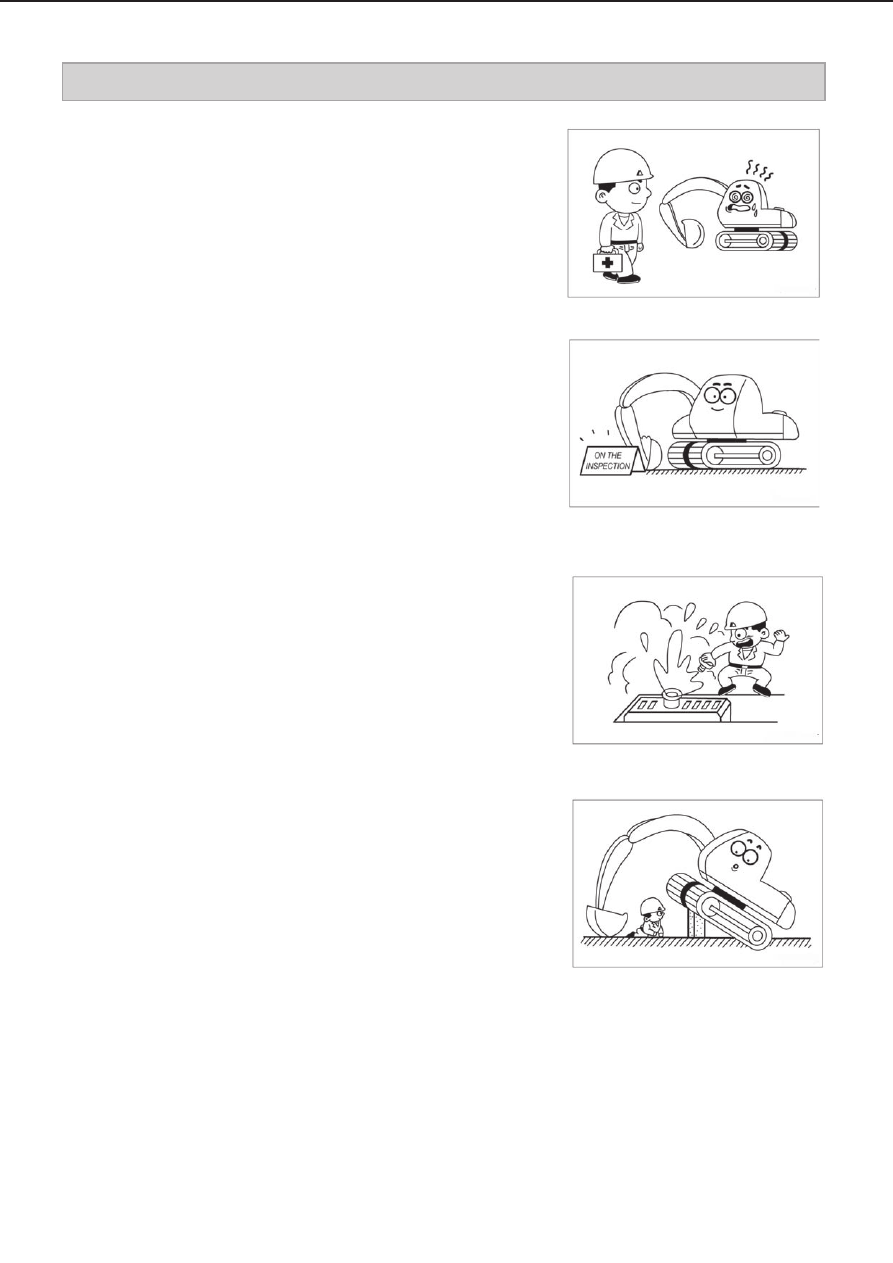

  3. ВО ВРЕМЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Немедленно остановите двигатель при обнаружении

каких-либо неисправностей машины. Немедленно вы-

ясните причину неисправности, как-то: вибрация, пере-

грев или неисправность прибора, а затем устраните

эту неисправность.





Припаркуйте машину на плоской площадке и отключи-

те двигатель для проведения инспекции и ремонтных

работ. Поставьте соответствующую табличку рядом с

машиной, показывающую, что машина находится в не-

работающем состоянии (Уберите из машины ключ за-

жигания). Во время проведения работ по техническому

обслуживанию необходимо быть особенно вниматель-

ным. Могут потребоваться дополнительные огражде-

ния и средства защиты при обслуживании отдельных

деталей и узлов.



Не снимайте крышку радиатора с двигателя. Откры-

вайте крышку после того, как двигатель охладился

ниже 50 градусов по Цельсию. В противном случае

Вы можете получить травму от брызг или пара горя-

чей охлаждающей жидкости.





Не производите работ под машиной. Убедитесь в нали-

чии надёжных опор. Не используйте в качестве опоры

для оборудования гидравлические цилиндры.

1-13



Топливо и масло - горючие жидкости. Храните их в

сухом прохладном месте, вдали от открытого огня.



Не дотрагивайтесь до выхлопной трубы, так как это

может привести к серьёзному ожогу.





Не открывайте капот двигателя и защитные крышки

во время работы двигателя.



При обслуживании двигателя будьте осторожны.

Остерегайтесь повреждений углами и краями конст-

рукции.

1-14



Убедитесь, что переднее окно тщательно закры-

то. При необходимости держать боковую дверь в

открытом положении, установите под неё опор-

ную стойку. Следите за тем, чтобы открытая б-

оковая дверь не закрылась под действием внеш-

него или естественного усилия, например, силь-

ного ветра.





Необходимо заменить защитное от скольжения

покрытие, если оно износилось или стёрлось.





Будьте осторожны при выполнении работ на верх-

ней раме по обслуживанию двигателя и других эле-

ментов.





ГАЗ ПОД ВЫСОКИМ ДАВЛЕНИЕМ

Содержится газ под высоким давлением.

Во избежании взрыва или травмы, не подносить

огонь, не подвергать электросварке, не сверлить.

Прежде чем произвести замену, освободить от дав-

ления.

ПРОУШИНА ДЛЯ ПОДЪЕМА МОЖЕТ УПАСТЬ

Проушина для подъема или бак могут упасть, когда

подъемный бак содержит жидкость в результате воз-

можной травмы.

Перед подъемом всегда освобождайте бак.

1-15

  4. ПАРКОВКА

При покидании машины на месте парковки опустите

рабочее оборудование непосредственно на землю и

переведите рычаг безопасности в положение парко-

вки, а затем вытащите ключ. Надёжно закройте дверь

кабины.





Паркуйте машину на плоском и безопасном месте.

Мы надеемся, что, соблюдая все вышеуказанные пра-

вила безопасности, Вы сможете легко и безопасно ра-

ботать на экскаваторе. Для безопасной эксплуатации

соблюдайте все правила техники безопасности.

1-16

2-1

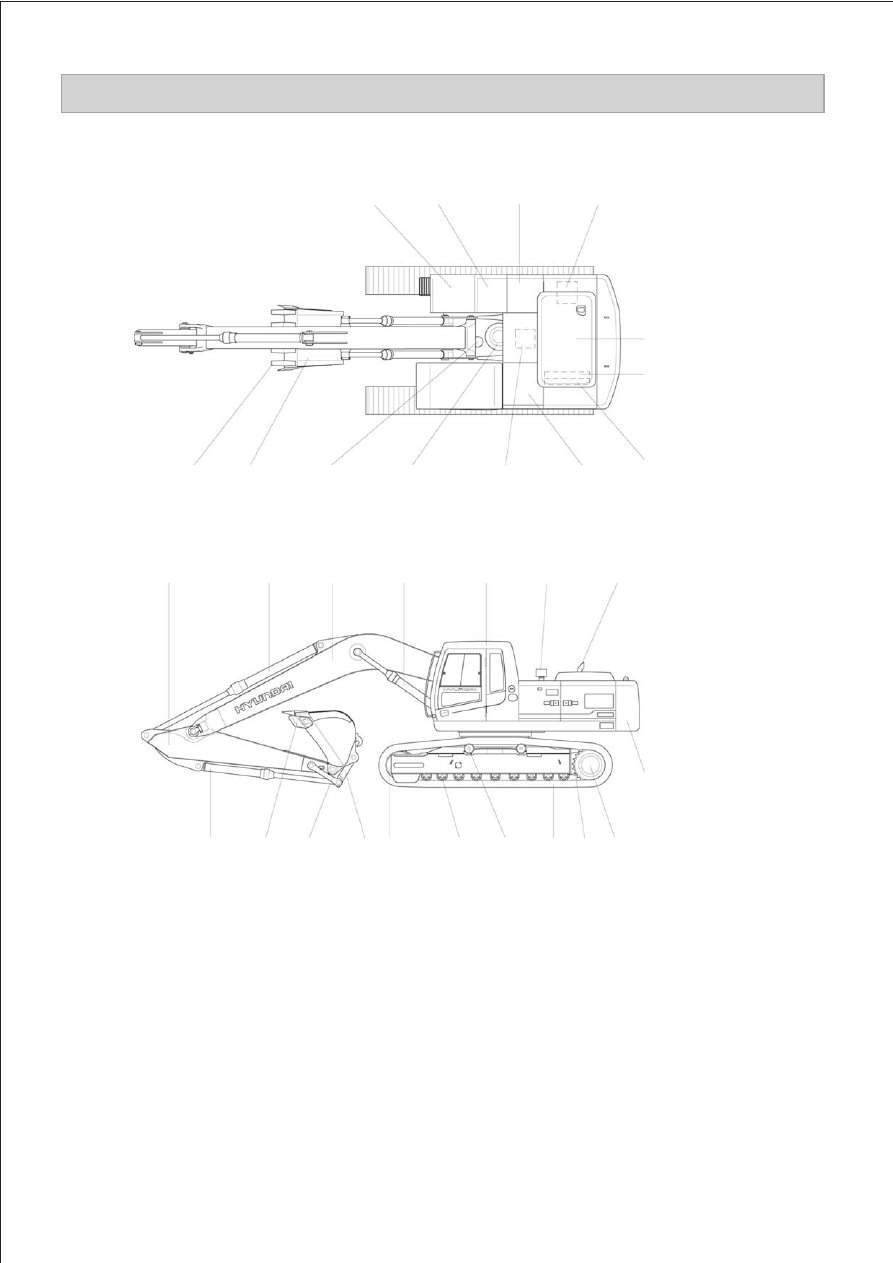

1. ОСНОВЫНЕ ЭЛЕМЕНТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЯЩИК ДЛЯ

ИНСТРУМЕНТОВ

ТОПЛИВНЫЙ

БАК

ГДРАВЛИЧЕСКИЙ

БАК

ГЛАВНЫЙ НАСОС

ДВИГАТЕЛЬ

РАДИАТОР

МАСЛООХЛАДИТЕЛЬ

БАТАРЕЯ

ГЛАВНЫЙ

ЗОЛОТНИК

МОТОР

ПОВОРОТНОГО

КРУГА

ПОВОРОТНЫЙ

ШАРНИР

КОВШ

ЗУБ

РУКОЯТЬ

ГИДРОЦИЛИНДР

РУКОЯТИ

СТРЕЛА

ГИДРОЦИЛИНДР

СТРЕЛЫ

КАБИНА ДО УБОРКИ ГЛУШИТЕЛЬ

ПРОТИВОВЕС

ТРАНСПОРТНЫЙ

МОТОР

ЦЕПНОЕ

 КОЛЕСО

ГУСЕНИЦА

П

ОДДЕРЖИВАЮЩИЙ

КАТОК

ГУСЕНИЧНЫЙ

КАТОК

ЛЕНТЯЙКА

СОЕДИНИТЕЛЬНЫЙ

ШТОК

СОЕДИНИТЕЛЬНАЯ

ТЯГА

БОКОВОЙ НОЖ
