Excavadora HidráulicaXE230 / XE250C. Manual de operación y mantenimiento - page 6
151

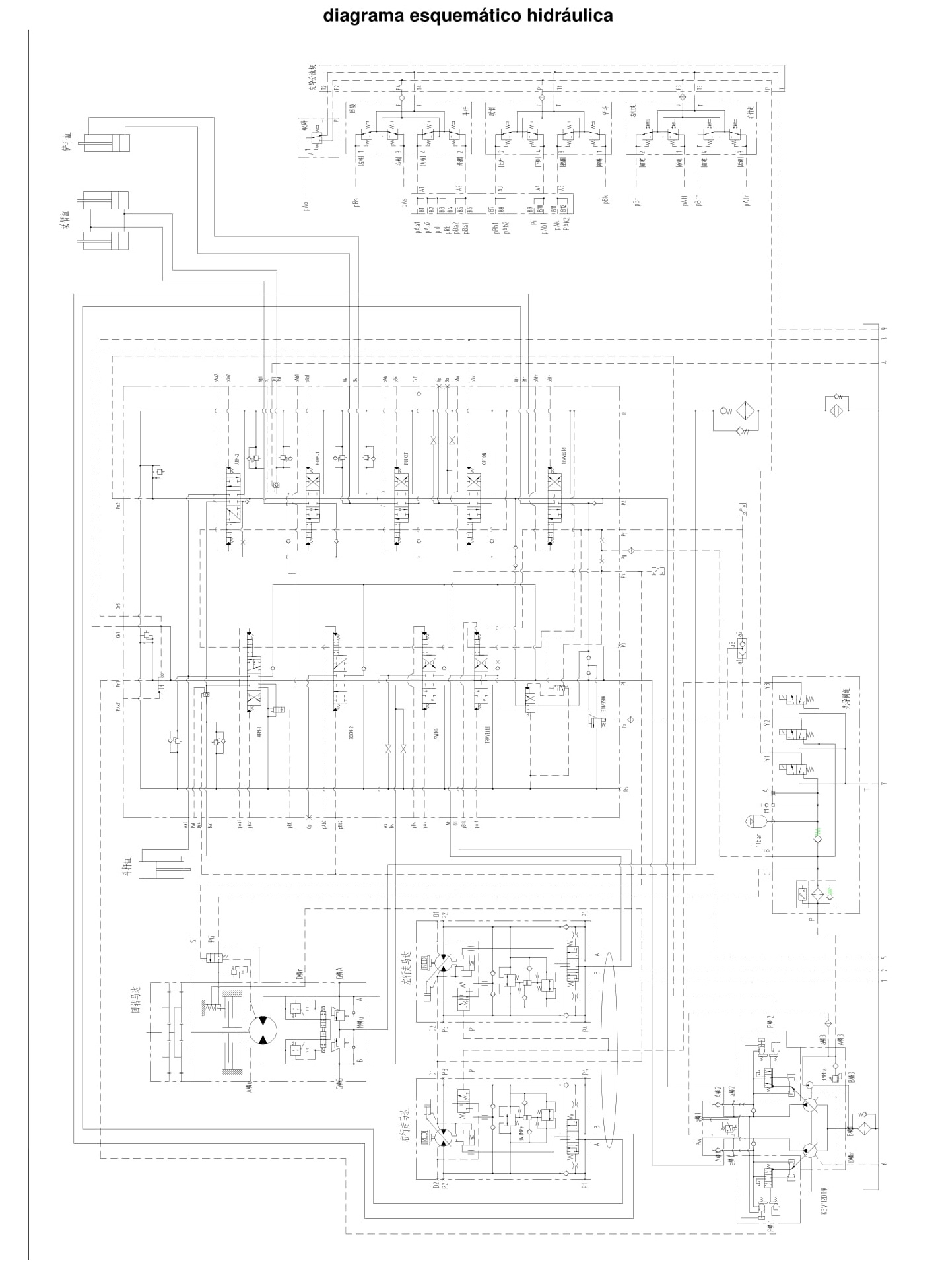

Anexo
Tipos y aplicaciones de oruga
Seleccine las orugas adecuadas a las condiciones del funcionamiento.
Al seleccionar la anchura de la oruga, seleccione los acoplamientos de la pista más estrechos como sea
posible según la presión requerida de la flotabilidad y de la tierra. Si los acoplamientos usados de la pista
son más anchos que la expectativa de la necesidad que puede aumentar el cargamento de la pista liga
para causar la curvatura de los acoplamientos de la pista, la fractura del acoplamiento de cadena y la
fractura del perno del eje, la flojedad de pernos del acoplamiento de la pista y otros problemas.
Tabla 4-3 Tabla de aplicaciones de la oruga
Tipo
aplicación
precauciones después del uso
pavimento de piedra,
Hay los grande obstáculos tales como las piedras redondas, el suelo áspero de árbol
A
álveo y tierra ordinaria
desplomado. Debe andar con una velocidad baja.
puede funcionar solamente en la tierra plana con la velocidad alta y media, si hay que
Tierra ordinaria, suelo
pasar inevitablemente sobre los obsticles, debe reducir la velocidad a la mitad para el
B
suave
funcionamiento, no puede ser utilizado para pasar sobre los obstáculos grandes tales
como piedra redonda y terreno desigual de árboles derrumbados.
Tierra muy suave
Puede ser utilizado sólo cuando la máquina hunde o en el lugar donde los
C
(Superficie del pantano)
acoplamientos de la pista de tipo A y de tipo B no pueden ser utilizados.
Tabla 4-4 Tabla del tipo de los acoplamientos de la pista
XE230
XE250C
Especificaciones técnicas
Categoría
Especificaciones técnicas
Categoría
600mm Acoplamientos de la pista
600mm Acoplamientos de la pista
Normal
A
A
con tres dientes
con tres dientes
700mm Acoplamientos de la pista
700mm Acoplamientos de la pista
Selección
B
B
con tres dientes
con tres dientes
800mm Acoplamientos de la pista
800mm Acoplamientos de la pista
Selección
C
C
con tres dientes
con tres dientes
Nota: Los acoplamientos de la pista con las longitudes de 700mm y 800mm no deber ser
utilizados en el suelo con muchas gravas y rocas.
152
Tipos y aplicaciones de los cubos de pala
Tabla 4-5 Tabla de aplicaciones de los cubos de pala
Disposición de los dispositivos de trabajo
Capacidad de cubo de pala
Tipo de cubo de pala
(m3)
XE230/XE250C
(Acumulación)
2.5m
2.96m
Palanca de tolva de la pala
Palanca de tolva de la pala
Cubo de pala reforzado
0.8
×
×
Cubo de pala reforzado
0.91
×
×
Cubo de pala reforzado
1.0
△
△
Cubo de pala reforzado
1.1
△
×
Cubo de pala de carga ligera
1.0
○
○
Cubo de pala de carga ligera
1.2
○
×
Cubo de pala de roca
0.7
×
×
Cubo de pala de roca
0.8
×
×
Cubo de pala de roca
0.9
■
■
Cubo de pala de roca
1.0
■
×
Nota: las significaciones de los símbolos en la tabla antedicha se indica como siguientes:
△：Excavación ordinaria
○：Excavación de carga ligera
■：Excavación de carga pesada
×：No puede usar
Categoría de uso
Excavación de carga pesada: excavación y carga de grava, roca explosiva, arcilla dura, roca
suave y así sucesivamente.
Excavación ordinaria: excavación y carga de arena, grava, arcilla, tierra ordinaria y así
sucesivamente.
Excavación de carga ligera: excavación y carga de tierra, arena, barro y así sucesivamente.
Sus tamaños son menos de 1600kg/m3.
153
Importancia: El uso incorrecto del cazo puede causar los daños de los componentes de
dispositivos de trabajo tales como el brazo movible, el cazo de pala y el cilindro del aceite
hidráulico, etc.
.En caso de la excavación or la carga de tierra dura o roca, Se sugiere que se usa el cazo de pala por
rocas con dureza alta y desgaste alto.
154
Triturador del martillo (opcional)

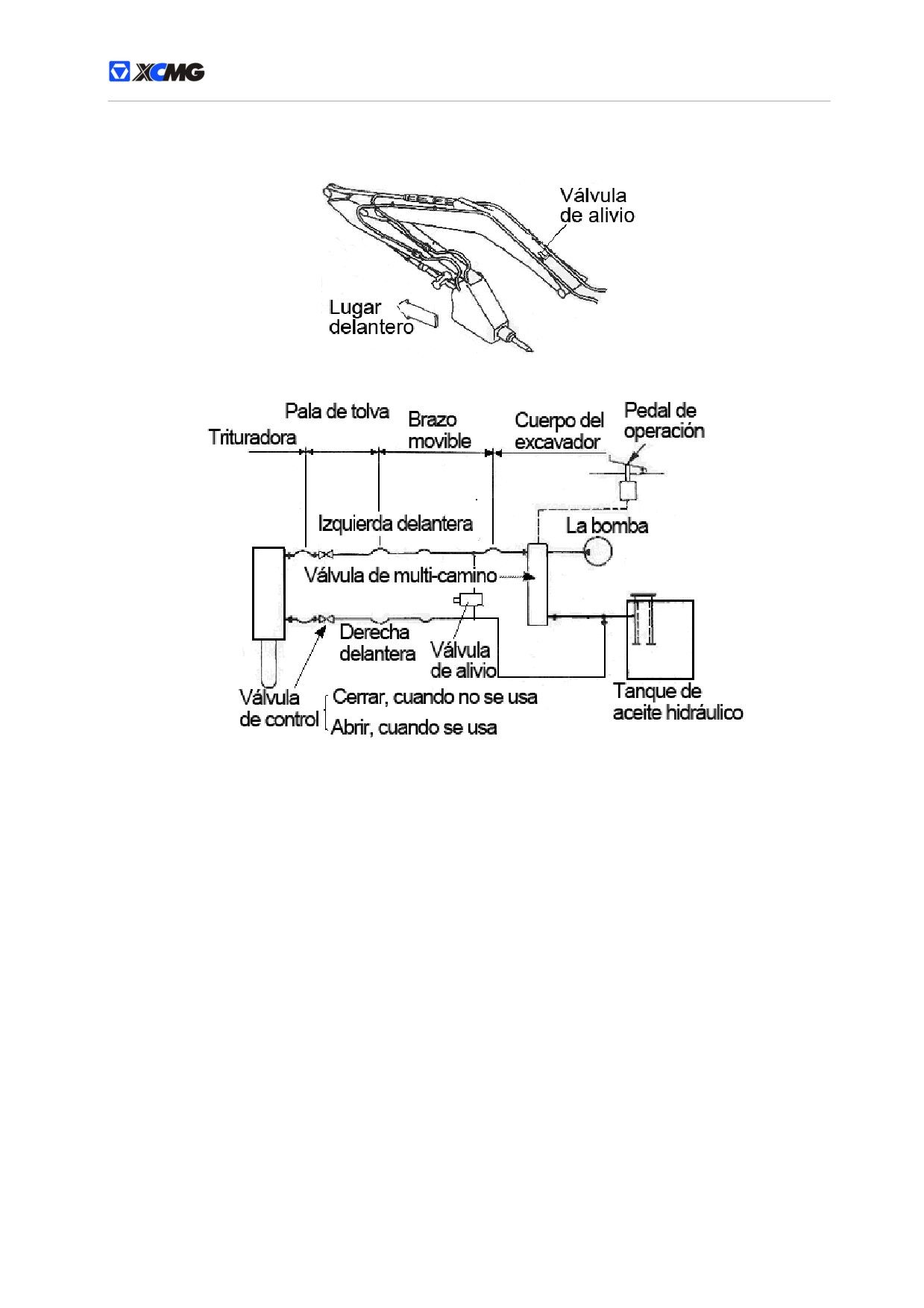

Plano 1-2 Plano de tuberías de trituradora de martillo
Los usuarios deberían seleccionar los trituradores del martillo conveniente para su máquinas.
Antes de instalar el triturador del martillo en el cazo, lea por favor cuidadosamente este manual y el
manual operacional del triturador del martillo así como realize toda las verificaciones e inspecciones
requeridas. La instalación del triturador del martillo puede referirse a lo demostrado en la figura
antedicha.
Importancia: Al conectar a la tubería del triturador del martillo, debe prestar atención a:1) No deje
suciedadad entrar el sistema hydráulico al cambiar el cubo al triturador del martillo.2)不 Cuando
se usa el triturador del martillo, debe cubrir la boca de tubo en la parte superior de cucharón con
una tapa e instale una cubierta en el extremo de la manguera del triturador del martillo para evitar
suciedadad entrar el sistema, debe poner los recambios de cubiertas y tapones en la caja de
herramienta para utilizarla convenientemente en cualquier momento.3) Después de terminar la
conexión, inspeccione si hay la fuga del aceite en el lugar de sellado de conexión y si el conector
de la tubería es flojo.
Peso del triturador del martillo
a) Al instalar otros accesorios en la máquina además del cazo, la estabilidad de la máquina cambiará.
Los accesorios pesados pueden no sólo afectar la capacidad del control, pero también reducir la
estabilidad de la pequeña máquina que puede causar los problemas de la seguridad.
b) Antes de instalar el triturador del martillo hidráulico, debe considerar la capacidad del control de la
máquina y seleccionar el triturador del martillo según la tabla siguiente.
155
Tabla 1-1 Tabla de peso de la tolerancia del triturador del martillo
Máquina básica
Triturador del martillo
Palanca de
Tipo
tolva de la
Peso estándar，kg
Peso máximo，kg
pala
XE230/XE250C
Estándar
1750
1950
c) Al seleccionar el triturador del martillo, su peso no es el único factor que deber tener en cuenta, debe
considerar la “Tabla del especificación de selección del triturador del martillo” también.
d) Evite instalar el triturador del martillo con longitud total demasiado larga, de otra manera, puede
causar el daño del triturador.
e) Al instalar el triturador del martillo con el peso máximo en la tabla antedicha, debe proceder la
instalación en el lado o la parte posterior frontal de la máquina así como debe evitar funcionar en un
lugar con el radio máximo de trabajo.
Especificación de selección del triturador del martillo
Algunos trituradores del martillo se han enumerado en la tabla siguiente que se puede instalar en los
excavadores de Xugong. Al usar los otros accesorios además del cazo de la pala, la carga que el cuerpo
principal de la máquina puede soportar es generalmente más grande que el cazo de la pala, si utilice
incorrectamente, puede dañar no sólo los accesorios, pero también el cuerpo principal de la máquina.
Por favor lea cuidadosamente este manual para evitar el suceso de accidentes.
Tabla 1-2 Tabla de peso de la tolerancia del triturador del martillo(1)
Número de modelo de
XE230/XE250C
excavadora
Fabricantes del triturador
SOOSAN
HIQ PISTA
TOKU
FURUKAWA
KRUPP
Número de modelo de
SB81
GB220E
TNB-150LU
F20
HM960CS
triturador
Peso，kg
1740
1620
1678
1430
1500
Capacidad del aceite de
120～150
125～150
160～200
125～150
130～170
trabajo，L／min
Presión de funcionamiento，
15.7～17.7
15.7～17.7
12.7～16.7
15.7～17.7
11.8～13.7
MPa
Presión determinada de la
17.7
17.7
17.7
17.7
16.7
válvula de seguridad，MPa
156
Peso de la carga de trabajo
Atención: El peso se refiere al valor aproximado de tamaño y volumen medios que es estimado.
Tabla 4-6 Tabla de densidad de material
Densidad baja
Densidad media
Densidad alta
Material
≤1100kg/m3
≤1600kg/m3
≤2000kg/m3
Carbón vegetal
400
Coque
500
Carbón，Asfalto
880
Carbón, antracita
900
Arcilla de bola dehiscente
1000
Arcilla mojada de terraplén
1750
natural
Partícula seca de cemento
1500
normal
Fragemento de dolomita
1500
Tierra seca y mullida
1200
Tierra sólida y seca
1500
Tierra fangosa húmeda
1750
Masilla de la cal calcinada
960
(polvo caliente)
Masilla
de
la
cal
1500
machacada de 3 pulgadas
Fragmento seca de grava
1800
acumulado
Fragmento mojado de
1900
grava acumulado
Roca calcárea de Grado 2
1300
Roca calcárea quebrada
1500
Roca calcárea fina
1600
Roca de fosfato
1300
Sal
930
Nieve
con
pequeña
530
densidad
Arena seca y suave
1500
Arena mejada acumulada
1900
Esquisto quebrado
1400
Azufre roto
530
