«Цербер-03» Прибор приемно-контрольный охранно-пожарный. Руководство (2015 год) - часть 7









96



2.).  Настройка  и  монтаж  беспроводных  устройств  системы  происходит  так  же  согласно
инструкциям на эти устройства.

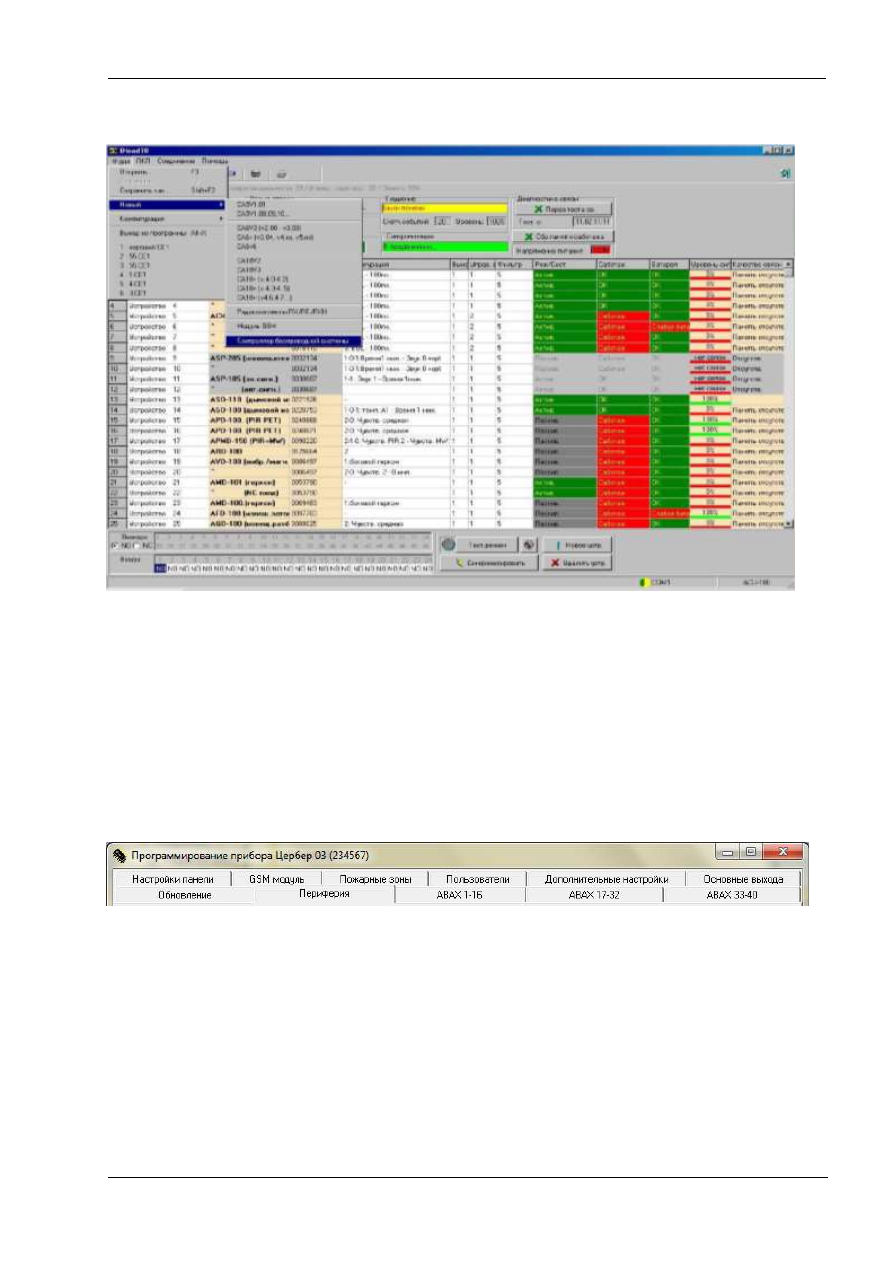

Рисунок 2. Внешний вид программы Dload 10





Для  передачи  сообщений  с  ACU-100  в  систему  «Цербер»  необходимо  в  настройках

периферии  ППКОП  «Цербер»  включить  опрос  расширителя  адрес  14.  После  включения
опроса расширителя 14 в верхнем меню программы появятся три дополнительные закладки
АВАХ  1-16,  АВАХ  17-32,  АВАХ  33-40  (рисунок  3.).  В  этих  закладках  необходимо  осуществить
привязку  устройств  ABAX  к  зонам  и  выходам  системы  Цербер.  В  зависимости  от  типа  и
номера беспроводного устройства оно будет занимать определенное число зон и выходов в
системе.  Режимы  работы  зон  и  выходов,  а  так  же  привязка  их  по  разделам  аналогична
настройкам зон и выходов ППКОП «Цербер».



Рисунок 3. Меню программы Panel.exe после интеграции с ACU-100.



Для  использования  беспроводных  брелоков  АРТ-100  системы  АВАХ  их  так  же

необходимо запрограммировать в ППКОП «Цербер».

Для  считывания  кнопок  брелока  при  подключенном  к  ППКОП  «Цербер»  расширителе

ACU-100 и программе Panel.exe в момент нажатия той или иной кнопки брелока необходимо
нажать  кнопку  Считать  брелок  АРТ100  (рисунок  4).  Полученный  код  ключа  закрепляется  за
тем  или  иным  пользователем  системы,  устанавливаем  необходимый  раздел  и  режим
работы данной кнопки.









97





Рисунок 4.

Для кнопок брелока предусмотрены следующие режимы работы:
1.  Постановка–снятие,  при  нажатии  данной  кнопки  будет  происходить  постановка  или

снятие раздела с охраны;

2. Контроль доступа, кнопка будет осуществлять управление системой СКД;
3.  Тревожный  код,  при  нажатие  данной  кнопки  на  ПЦН  будет  передаваться  тревожное

сообщение;

4.  Статус  –  нажатие  этой  кнопки  будет  информировать  о  состоянии  раздела.  Загорелся

зеленый светодиод брелка – раздел снят с охраны, красный – раздел под охраной.

Использование  в  системе  клавиатур  «Цербер  К»  дополнительно  к  стандартным

функциям  позволит  отслеживать  информацию  о  состоянии  беспроводных  устройств  в
системе  (готовность/не  готовность  зон,  тревоги  зон,  отсутствие  связи  с  каким  либо  из
беспроводных устройств, разряд элементов питания устройств).

Для корректного отображения сообщений в КПО Кобра 8, необходимо в Шаблон Ademco

Contact добавить следующие коды:





код 1381 зона 999 – не поступил контрольный сигнал RF передатчика;





код 1384 зона 999 – разряд элемента питания RF передатчика;





код 3381 зона 999 – поступил контрольный сигнал RF передатчика;





код 3384 зона 999 – восстановление элемента питания RF передатчика;





код 1344 зона 000 – глушение RF передатчика.













98



Приложение №6

к руководству по эксплуатации

«Цербер»



Подключение ПЦН «Консьерж» к СПИ «Цербер»

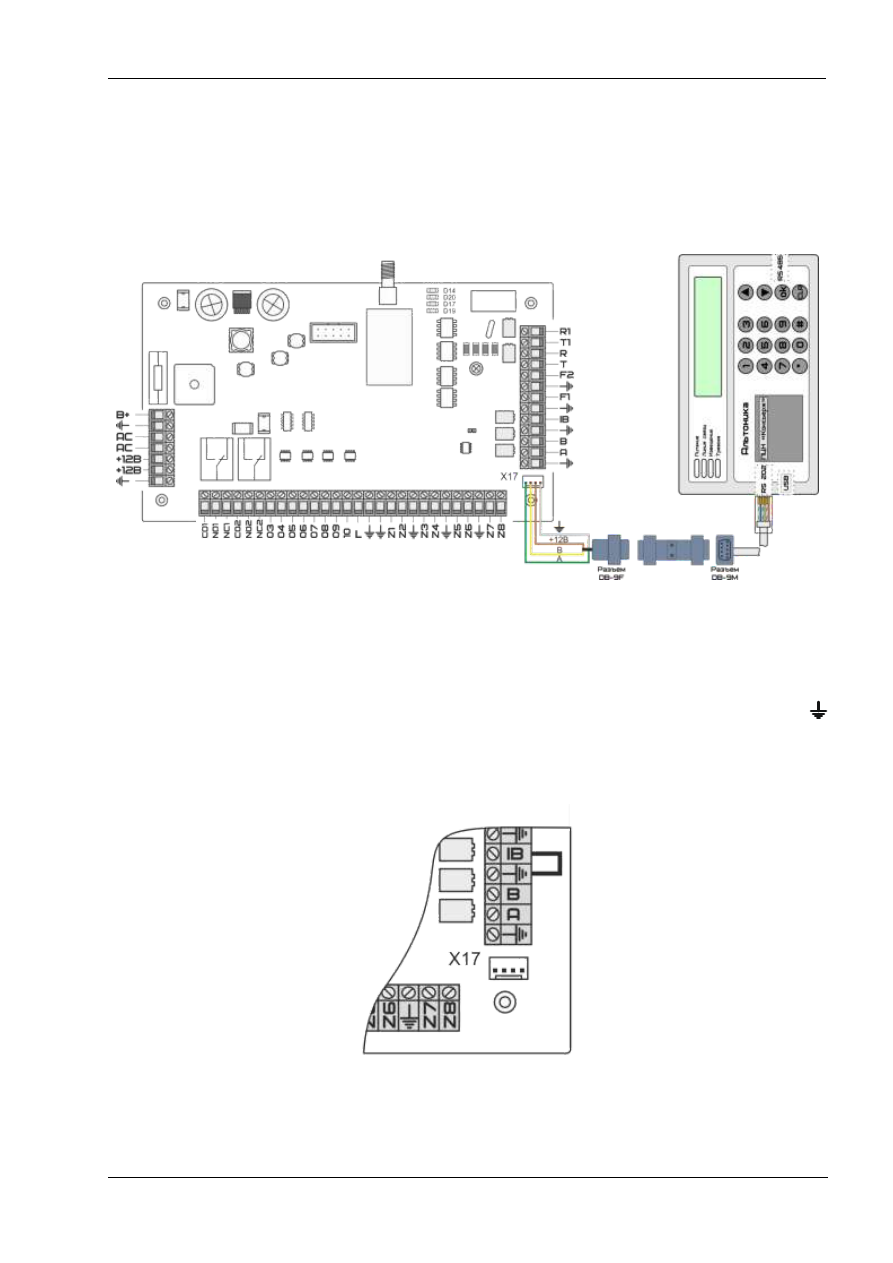

Рисунок 1. Схема подключения ПЦН «Консьерж» к СПИ «Цербер».



Подключение  производится  через  RS232  ПЦН  «Консьерж»  -  RS485  СПИ  «Цербер»  с

использованием преобразователя «Цербер ПИ».

В настройках ПЦН «консьерж» указываем режим работы ПОРТ 1 «Surgard C»

При программировании СПИ «Цербер» на приборе устанавливаем перемычку на IB и



как  показано  на  рисунке  2.  Запускаем  программу  Panel.exe  и  в  закладке  «Периферия»
устанавливаем  режим  работы  RS485  «ЦС  Альтоника  RS202».  Далее  на  вкладке
«Дополнительно активируем «Контроль линии RS485»



Рисунок 2. Установка перемычки для программирования параметров СПИ.


После записи настроек в прибор перемычку необходимо убрать и перезапустить плату.









99

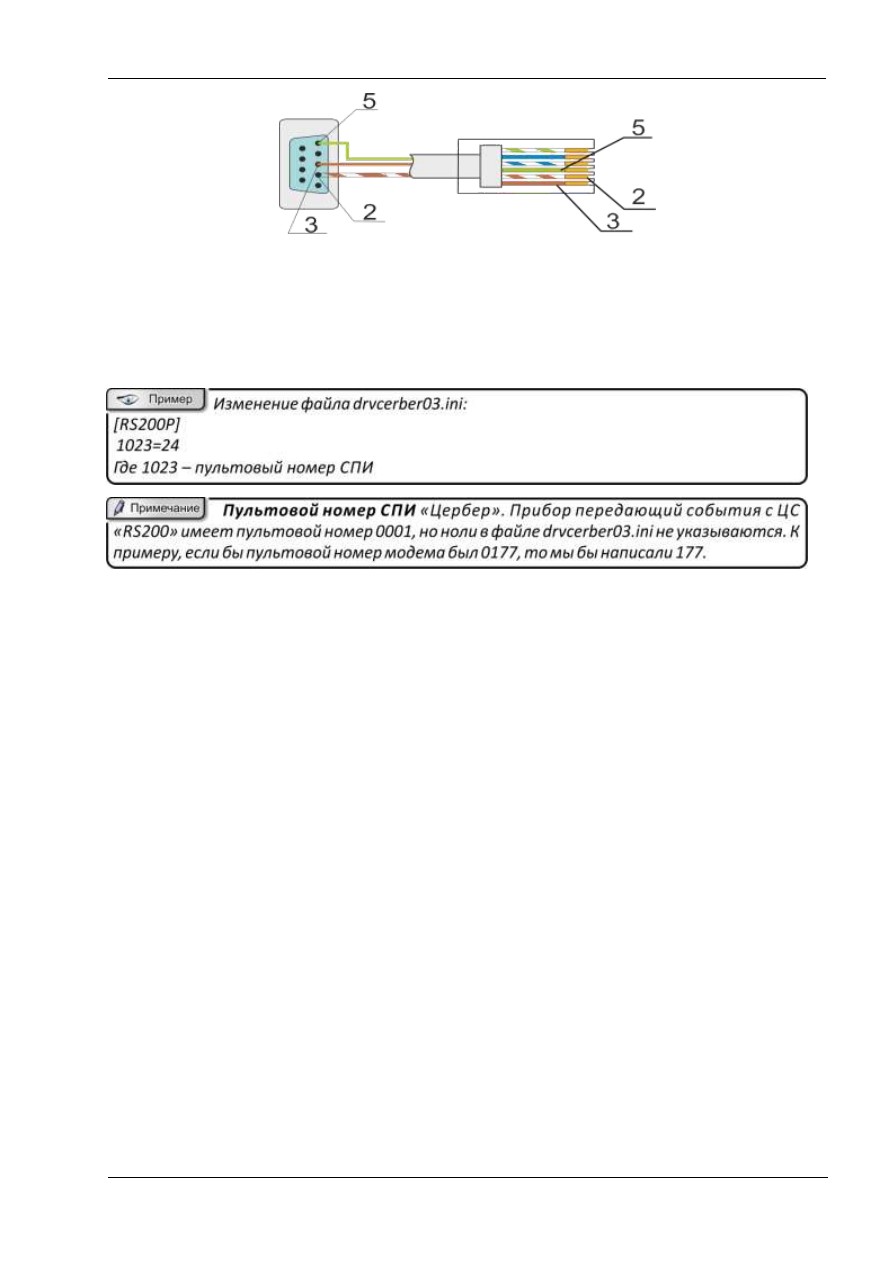

Рисунок 3. Распайка провода для подключения ПЦН «Консьерж» к СПИ «Цербер».



Настройка драйвера «Цербер»

Для  отображения  информации  поступающей  с  ПЦН  «Консъерж»  необходимо  вручную

внести  изменения    в  файл  drvcerber03.  В  файле  drvcerber03.ini  необходимо  прописать
пультовой номер СПИ «Цербер», который будет передавать информацию:

















100



Приложение №7

к руководству по эксплуатации

«Цербер»



Транспортировка и хранение

Условия  транспортирования  ППКОП  в  упаковке  предприятия-изготовителя  должны

соответствовать:





для  макроклиматических  районов  с  умеренным  и  холодным  климатом  на  суше
условиям хранения 5;





для морских перевозок - 3 (по ГОСТ 15150-69).



ППКОП  допускается  транспортировать  железнодорожным,  автомобильным,  речным  и

морским видами транспорта в соответствии с документами:





"Правила  перевозки  грузов  автомобильным    транспортом",  издание  "Транспорт",
Москва, 1983;





"Правила перевозки грузов", издание "Транспорт", Москва, 1989;





"Технические  условия    погрузки  и  крепления    грузов",  издание  Министерства  путей
сообщения, 1969;





"Технические  условия  размещения  и  крепления  грузов  в  крытых  вагонах",  издание
"Транспорт", 1969;





"Правила  перевозки  грузов",  утвержденные  Министерством  речного  флота  РСФСР,
приказом №14 от 14.08.78 г.;
Расстановка  и  крепление  ящиков  с  ППКОП  в  транспортных  средствах  должны

обеспечивать  их  устойчивое    положение,  исключать  возможность    смещения    ящиков  и
удары их друг о друга, а также о стенки транспортных средств.

Хранение  ППКОП  в  упаковке  должно  соответствовать  условиям  2  ГОСТ  15150-69  в

положении,  определяемом  знаком  "Верх".  Срок  хранения  ППКОП  без  переконсервации  -  3
года.












101



Приложение №8

к руководству по эксплуатации

«Цербер»



Гарантия изготовителя

Изготовитель  гарантирует  соответствие  требованиям  настоящих  технических  условий

при  соблюдении  потребителем  правил  транспортирования,  хранения,  монтажа  и
эксплуатации.

Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18

месяцев со дня отгрузки. Срок переконсервации прибора не более 3-х лет.












102



Лист регистрации изменений

14.01.2015:  п.4.2  Подключение  LCD  клавиатур  –  подключение  осуществляется

последовательно  с  установкой  перемычки  согласования  на  последнем  устройстве  в  линии
RS-485.

30.01.2015:  Приложение  2.  Внесены  изменения  в  схему  подключения  RS200  к  СПИ

«Цербер».

2-й выход DB9 подключается к выходу RX1 на RS200, 3-й выход подключается к

выходу TX1.

05.03.2015: Добавлен п.6.2.3 «Постановка объекта под охрану с общими зонами»
31.03.2015:  Отредактирован  п.2.2.6  «Основные  выхода»  –  доописана  тактика  работы

«Охрана».

17.04.2015: Расширена инструкция по интеграции РРОП «Стрелец»
20.04.2015:  Изменен  п.4.3  «Подключение  извещателей»  –  в  качестве  устройства

согласования используется M412NL.

27.04.2015: в п.11 «Команды для пользователей» – добавлены команды для изменения

адреса клавиатуры и добавления нового пользователя.

14.04.2015: в п.11 «Команды для пользователей» исправлена команда исключения всех

внутренних зон
