ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ И УПРАВЛЕНИЯ "ВЕРТИКАЛЬ". РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (Версия 2.0) - часть 2
7.6.
Стандартные действия над элементами системы
При работе с элементами системы в окне «Конфигурация» над ними можно выполнять
различные действия, такие как переименование, копирование, удаление, добавление внешних
воздействий, изменение маски элементов.
7.6.1.
Переименование элементов системы
Имя элемента системы отображается на пульте управления при появлении различных событий,
таких как «Пожар», «Неисправность», «Внимание» и т.д. Поэтому, для упрощения работы с пультом
управления при наладке и обслуживании объекта, необходимо присвоить создаваемым элементам
осмысленные имена в рамках системы. Например, если элемент «Зона пожарной сигнализации»
относится к правому крылу пятого этажа, то ей лучше присвоить название - «Этаж 5 Пр. Крыло».
Следует учитывать, что длина строки на ЖК-дисплее «Вертикаль-ПУª может содержать только
20 символов, поэтому в очень длинных названиях лишние символы не будут отображаться. Чтобы

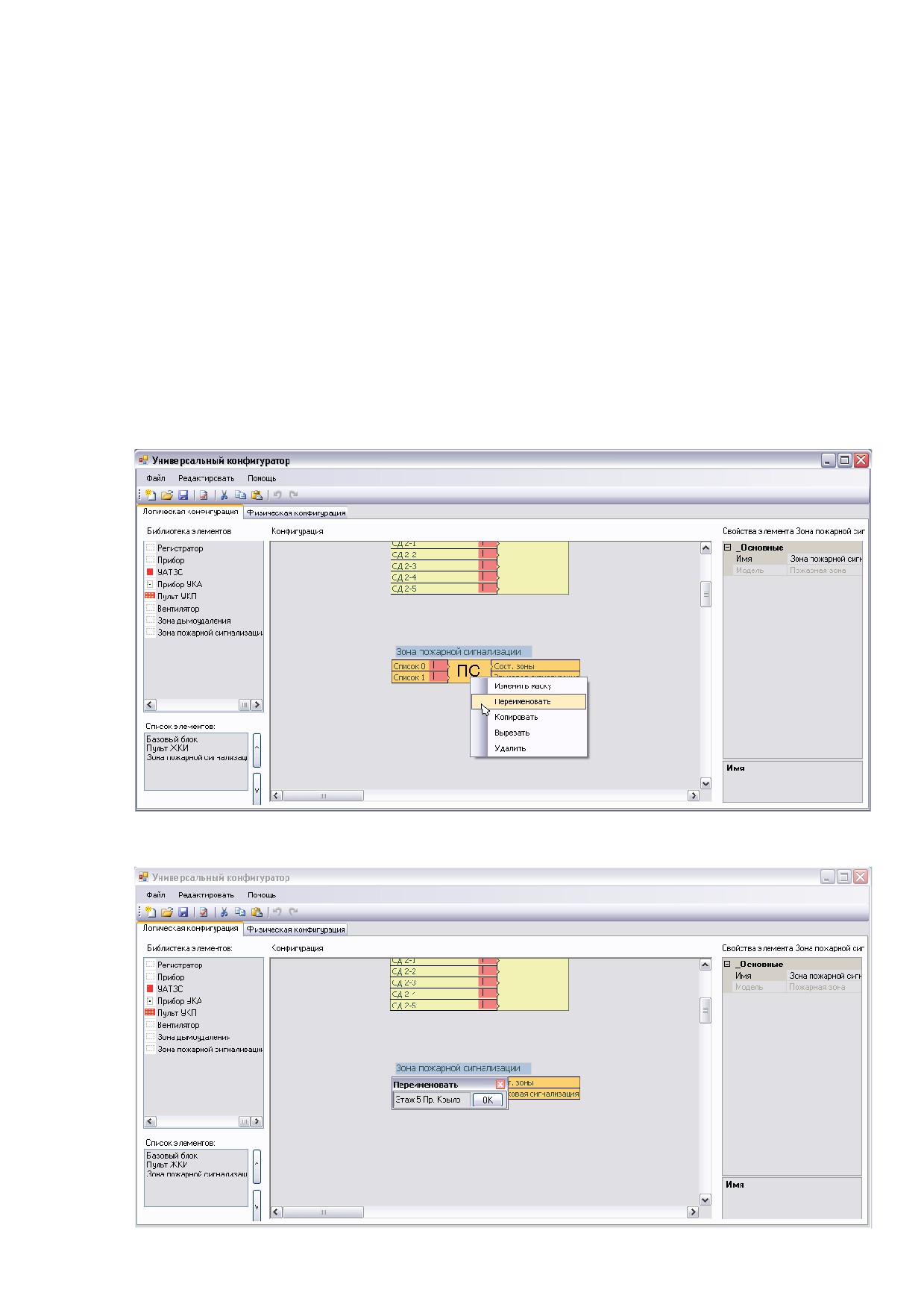

переименовать элемент системы, нужно на выделенном элементе щелкнуть правой кнопкой мыши, и
в появившемся контекстном меню выбрать пункт «Переименовать» (Рис. 7.8). Далее в открывшемся
окне редактирования ввести новое имя (Рис. 7.9).
Переименование элементов системы
Рис. 7.8
Переименование элементов системы
Рис. 7.9
7.6.2.
Изменение маски элемента системы
Как было сказано ранее, каждый элемент системы имеет группу некоторых стандартных портов
состояний элемента, которые передаются на базовый блок «Вертикаль-ПУ» и могут подключаться к
портам воздействий в качестве источника внешнего воздействия. В некоторых случаях необходимо,
чтобы какое-либо состояние элемента не передавалось на базовый блок «Вертикаль-ПУ». Например,
зона пожарной сигнализации «Этаж 5 Пр. Крыло» должна срабатывать только при одновременном
переходе в состояние пожар двух подключенных портов состояний элемента «ПС-4», но при этом
элемент «ПС-4» может сам передать состояние «Пожар» на базовый блок при сработке в каком-либо
шлейфе. Чтобы этого не произошло необходимо изменить набор передаваемых состояний элемента
«ПС-4». Для этого нужно на выделенном элементе щелкнуть правой кнопкой мыши, и в появившемся

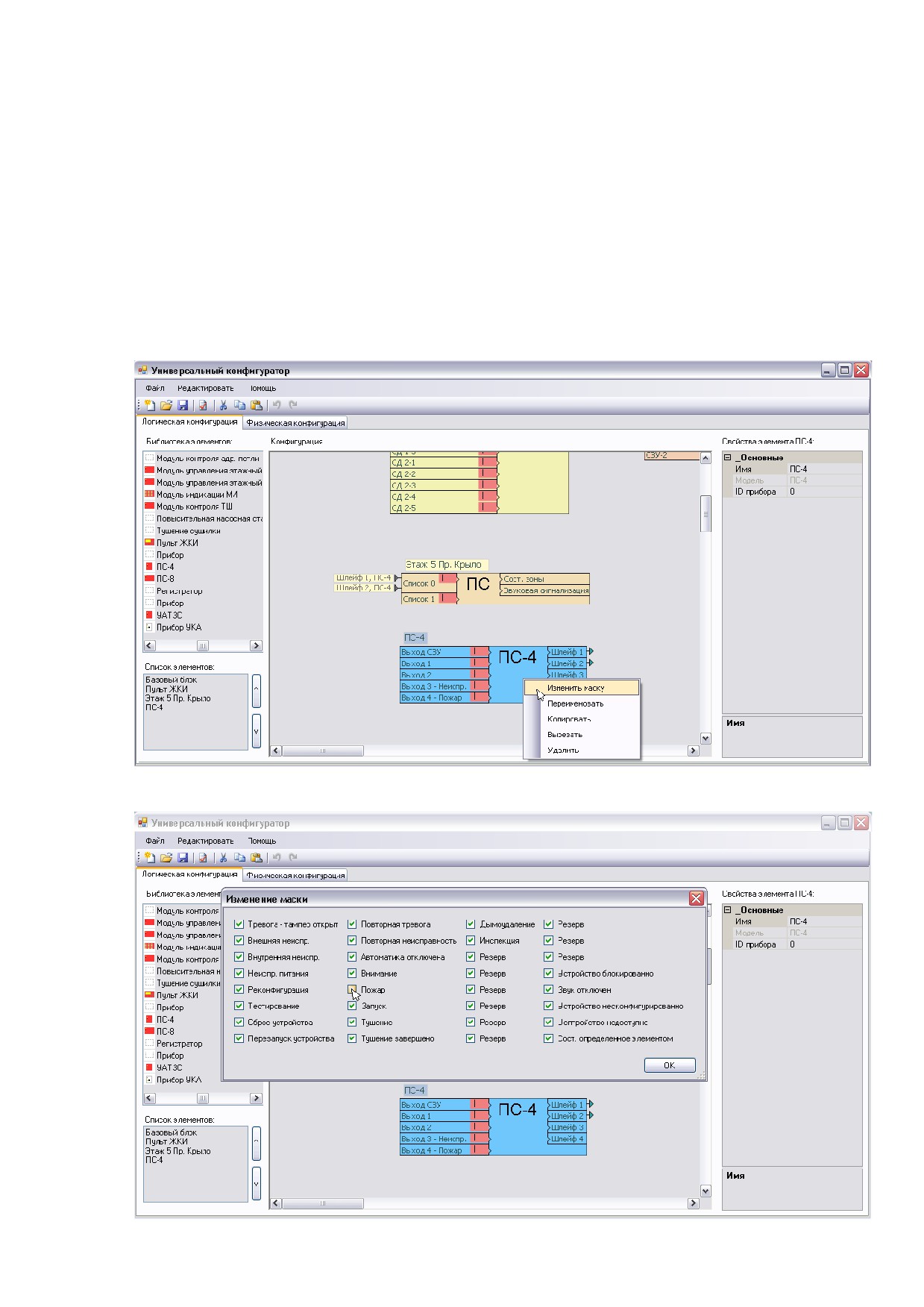

контекстном меню выбрать пункт «Изменить маску» (Рис.7.10), далее в открывшемся окне снять
«галочку» с состояния «Пожар» (Рис. 7.11).
Вызов диалога «Изменить маскуª
Рис. 7.10
Отключение передачи состояния «Пожарª
Рис. 7.11
7.6.3.
Подключение управляющих воздействий и редактирование портов
воздействий
Управление элементами системы и входящими в них приборами осуществляется с помощью
управляющих воздействий. Источником управляющих воздействий в конфигураторе являются порты
состояний. Именно в зависимости от их состояния будут изменяться и состояния элементов,
включаться и выключаться выходы приборов. Чтобы подключить порт состояний нужно нажать
левой кнопкой мыши на его изображении и, удерживая ее, перетащить указатель на изображение
необходимого порта воздействий (Рис. 7.12). Таким образом, можно подключить все необходимые
порты состояний.
Подключение портов состояний перетаскиванием
Рис. 7.12

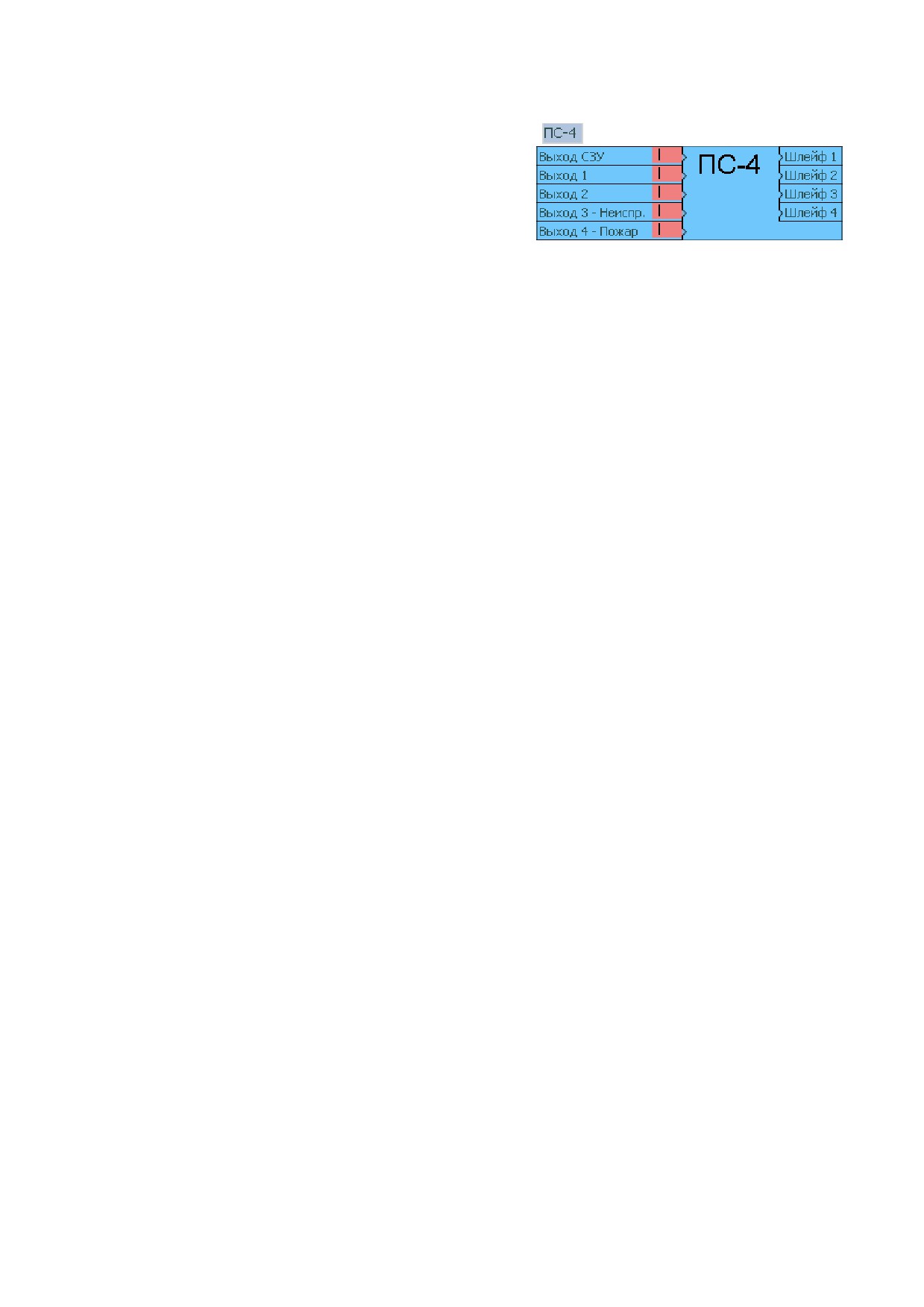

Некоторые элементы системы имеют порты воздействий и состояний объединенные в
логические группы. Для подключения портов входящих в такую группу нужно сначала ее открыть
двойным щелчком левой кнопки мыши, а затем выполнить действия, описанные выше (Рис. 7.13).
Добавление одного порта состояний из группы
Рис. 7.13
Выбор типа объединения для группы воздействий, подключенных к одному порту, а также
действия, которое будет выполнять данный элемент или выход прибора при сработках, происходит в
диалоге «Редактирование портов воздействийª. Также в этом диалоге осуществляется подключение

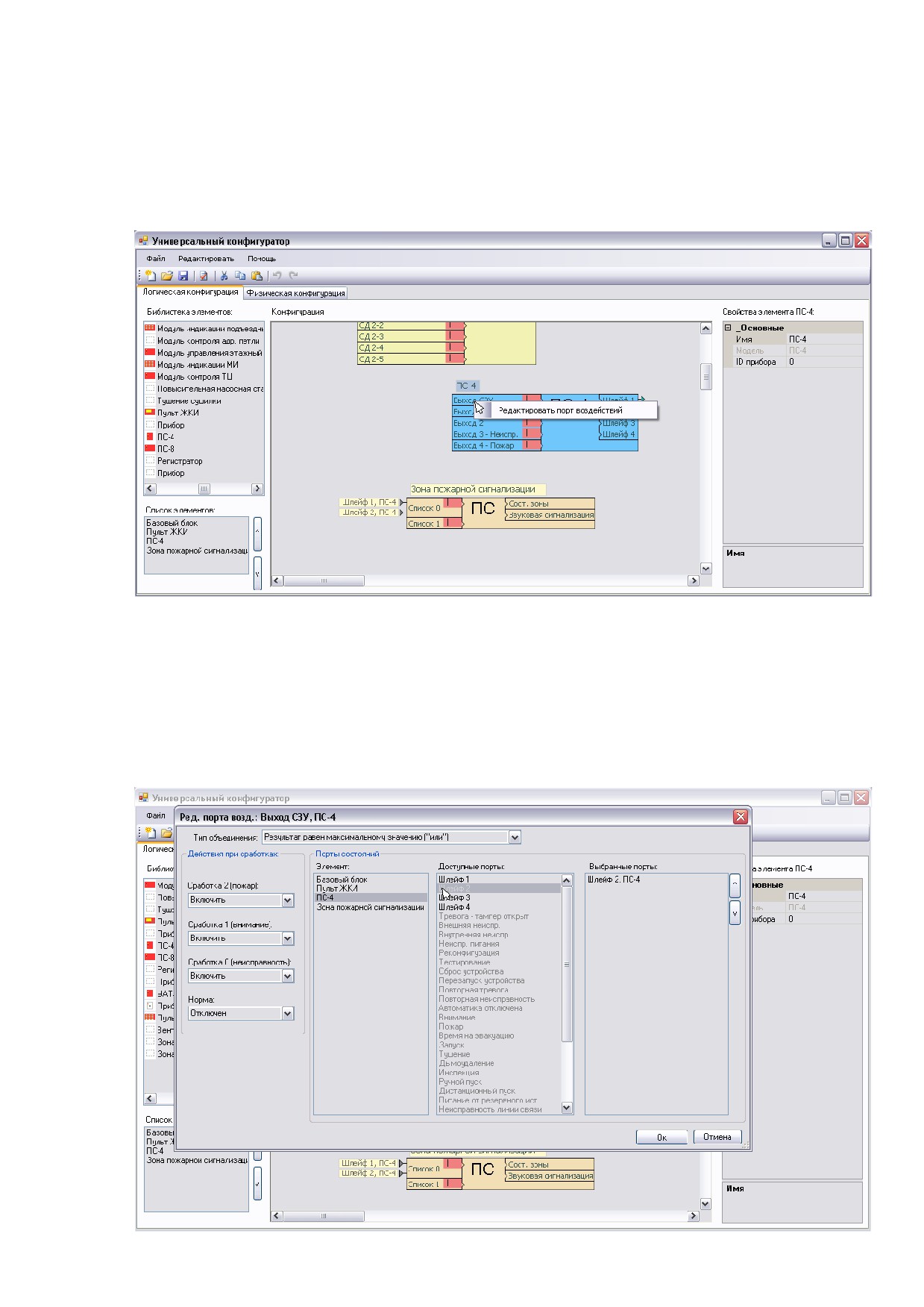

стандартных портов состояний. Чтобы начать редактирование порта воздействий нужно сделать
двойной щелчок левой кнопкой или щелкнуть правой кнопкой мыши на его названии и выбрать пункт
«Редактировать» (Рис. 7.14).
Вызов окна редактирования портов воздействий
Рис. 7.14

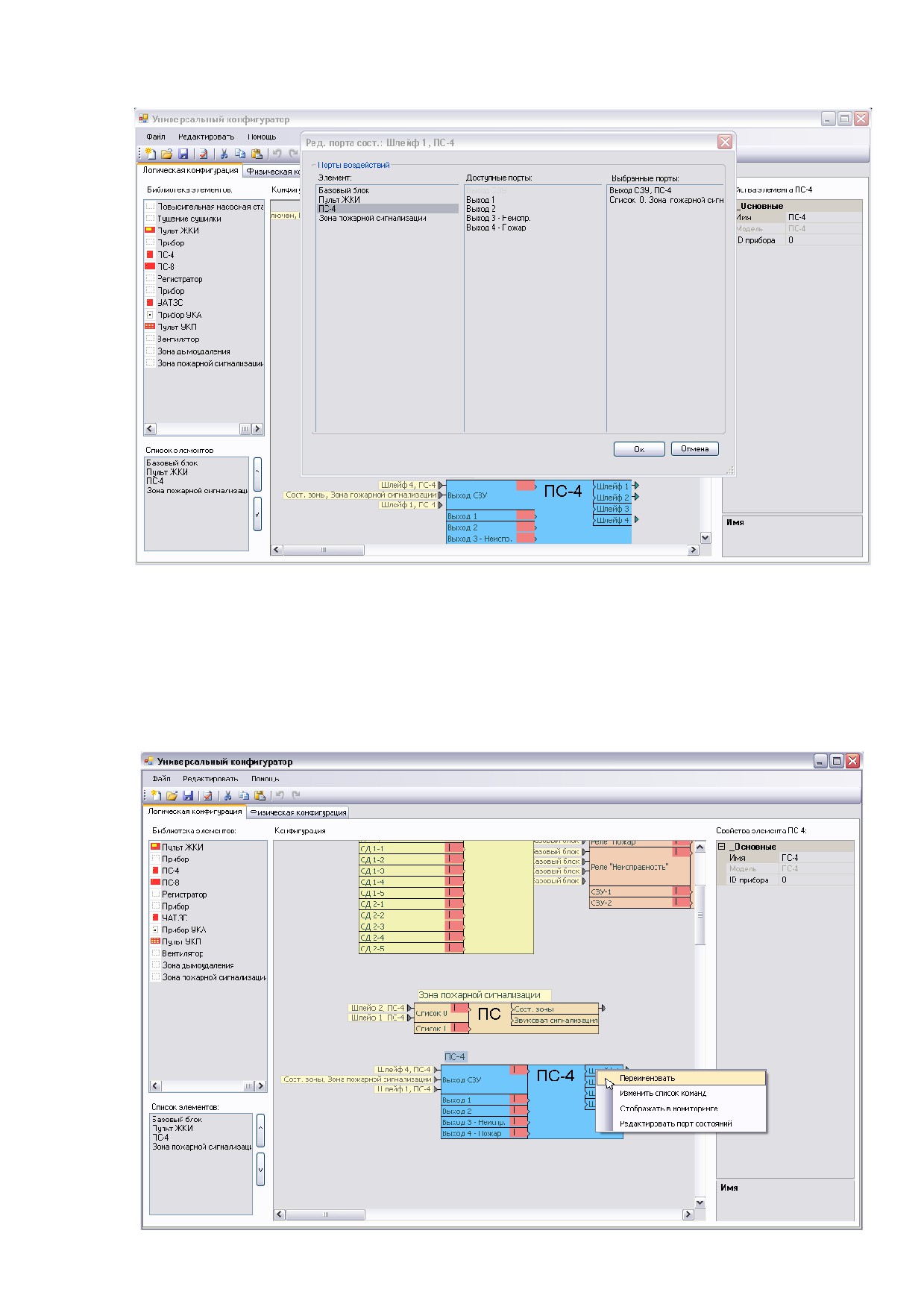

В появившемся окне «Ред. Порта. Возд:«» в колонке «Элемент» нужно выбрать элемент
системы, порт состояний которого мы хотим подключить. Далее в колонке «Доступные воздействия»
нужно сделать двойной щелчок левой кнопкой мыши на том стандартном порте состояний (серого
цвета) или индивидуальном порте состояний (черного цвета), которые мы хотим подключить, при
этом выбранный источник воздействия перемещается в колонку
«Выбранные воздействия»
(Рис.7.15). Чтобы отменить выбор, нужно сделать двойной щелчок левой кнопкой мыши на
источнике воздействия в колонке «Выбранные воздействия».
Выбор источника внешнего воздействия
Рис. 7.15
30
ППКПУ «ВЕРТИКАЛЬª Руководство пользователя. ОДО «Авангардспецмонтаж»

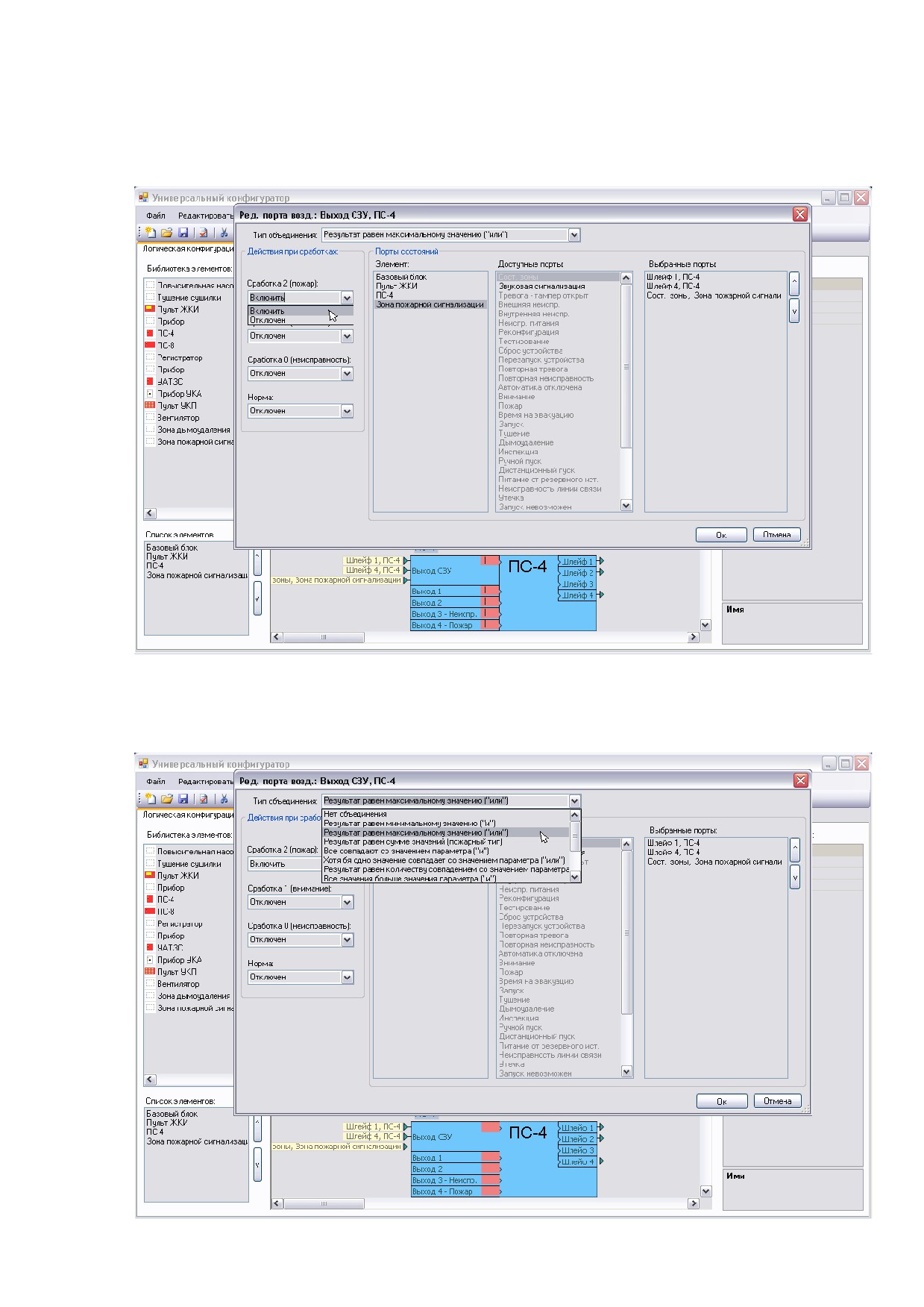

Далее в колонке «Действия при сработках» выбрать, по какому состоянию портов состояний -
«Норма», «Сработка 0(неисправность)», «Сработка 1(внимание)» и «Сработка 2(пожар)», и какое
действие должен выполнить элемент либо физический выход прибора, соответствующий данному
порту воздействий (Рис. 7.16).
Выбор действия при сработках
Рис. 7.16
После выбора всех требуемых источников необходимо задать тип логической связи между
ними. Для этого нужно из списка «Тип объединения» выбрать нужный тип логического объединения
(Рис. 7.17).
Выбор логического объединения
Рис. 7.17
Доступны следующие типы объединений:
9
«Результат равен минимальному значению (“и”)ª - тип объединения, когда элемент будет
выполнять выбранное действие только при одновременном переходе в выбранное состояние всех
подключенных портов состояний;
9
«Результат равен максимальному значению (“или”)ª - тип объединения, когда элемент
будет выполнять выбранное действие при переходе в выбранное состояние любого из
подключенных портов состояний;
9
«Результат равен сумме значений (пожарный тип)ª - тип объединения, когда элемент
будет выполнять действие при переходе в состояние «Пожар» выбранной группы воздействий, т.е.
при переходе в состояние «Пожар» любого из подключенных портов состояний либо при переходе
в состояние «Внимание» двух из подключенных портов состояний.
В данном примере мы выбрали тип связи - «Результат равен максимальному значению
(“или”)», это означает, что при переходе любого из подключенных портов в состояние - «Сработка2
(Пожар)», будет выполнена активация соответствующего выхода прибора «ПС 4».

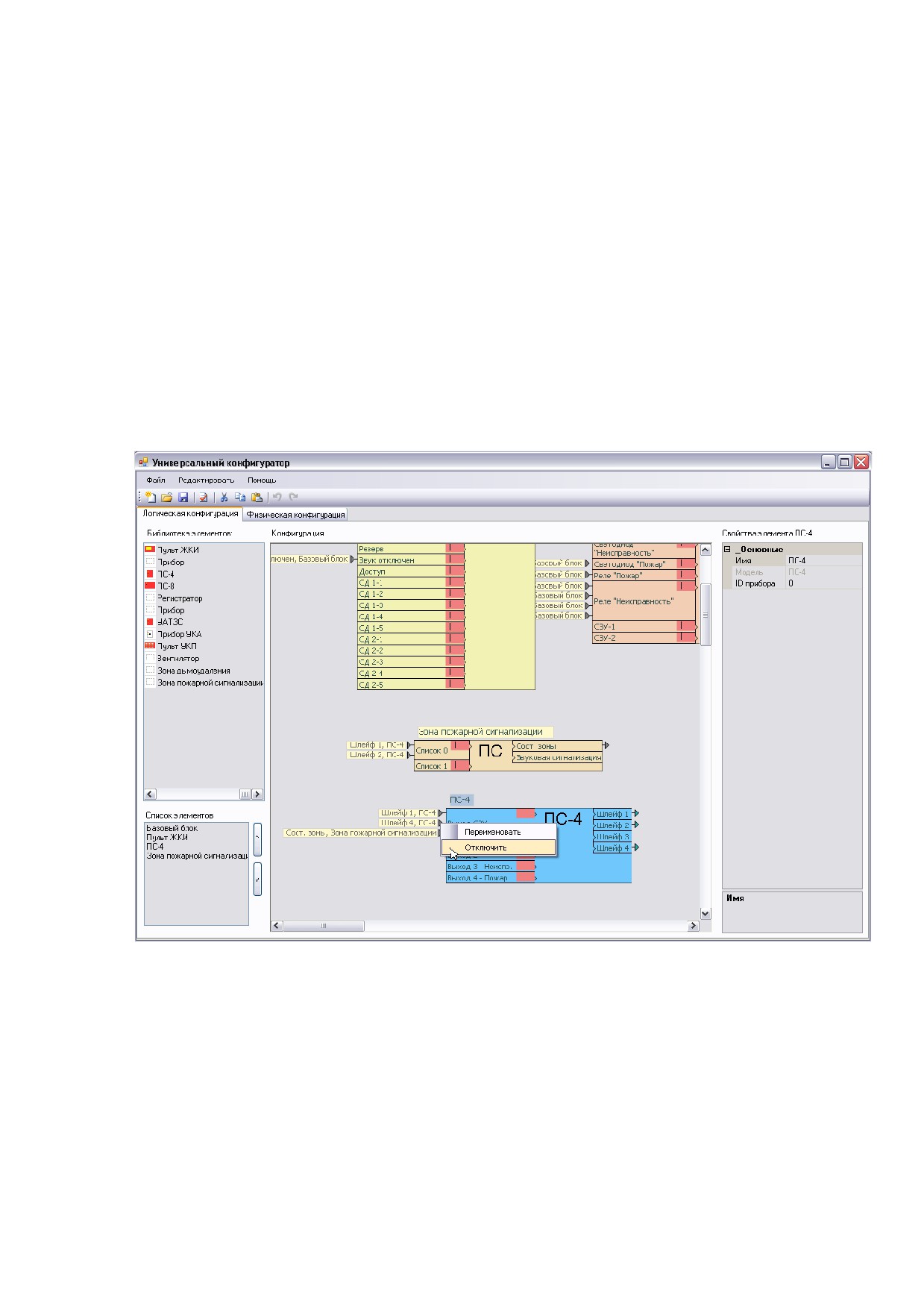

Чтобы отключить ненужный источник воздействия или порт состояния от порта воздействий
элемента системы, нужно щелкнуть правой кнопкой мыши на соответствующем изображении и в
появившемся контекстном меню выбрать «Отключить» (Рис. 7.18).
Отключение источников воздействия
Рис. 7.18
7.6.4.
Редактирование портов состояний
Как и для портов воздействий, для портов состояний доступна возможность редактирования в
окне
«Редактирование портов состоянийª. В этом диалоге осуществляется выбор портов
воздействий, к которым необходимо подключить данный порт состояний. Его удобно использовать
в том случае, когда один порт состояний управляет несколькими портами воздействий,
принадлежащими разным элементам системы. Чтобы начать редактирование порта состояний нужно
сделать двойной щелчок левой кнопкой или щелкнуть правой кнопкой мыши на его названии и
выбрать пункт «Редактировать» (Рис. 7.19).
32
Редактирование портов состояний
Рис. 7.19
7.6.5.
Переименование портов состояний
Название портов состояний отображается на пульте управления при появлении различных
событий, таких как «Пожар», «Неисправность», «Внимание» и т.д. Поэтому, для упрощения работы
с пультом управления при наладке и обслуживании объекта, необходимо присвоить им осмысленные
имена в рамках системы. Чтобы переименовать порт, нужно щелкнуть на нем правой кнопкой мыши,

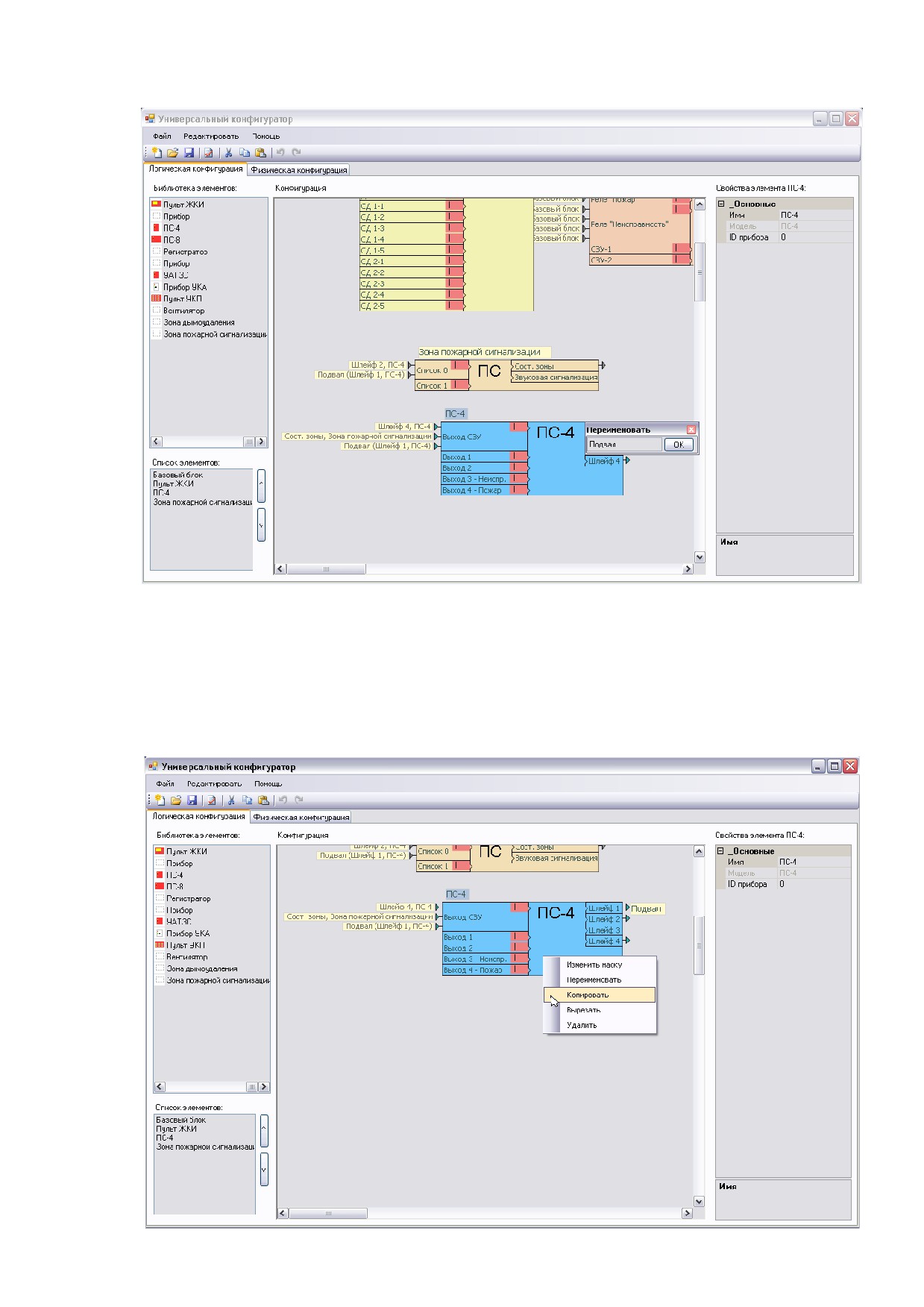

и в появившемся контекстном меню выбрать пункт «Переименовать» (Рис. 7.20).
Переименование портов состояний
Рис. 7.20
Далее в открывшемся окне редактирования ввести новое имя (Рис. 7.21).
Рис. 7.21
7.6.6.
Копирование элементов системы
Иногда система пожарной сигнализации и/или дымоудаления может состоять из нескольких
однотипных элементов или их групп с установленными логическими связями. Тогда для
конфигурирования достаточно создать один нужный элемент (группу) и сделать необходимое
количество копий. Для копирования нужно щелкнуть правой клавишей мыши на выделенных
изображениях и в контекстном меню выбрать пункт «Копировать» (Рис. 7.22).
Копирование элементов системы
Рис. 7.22

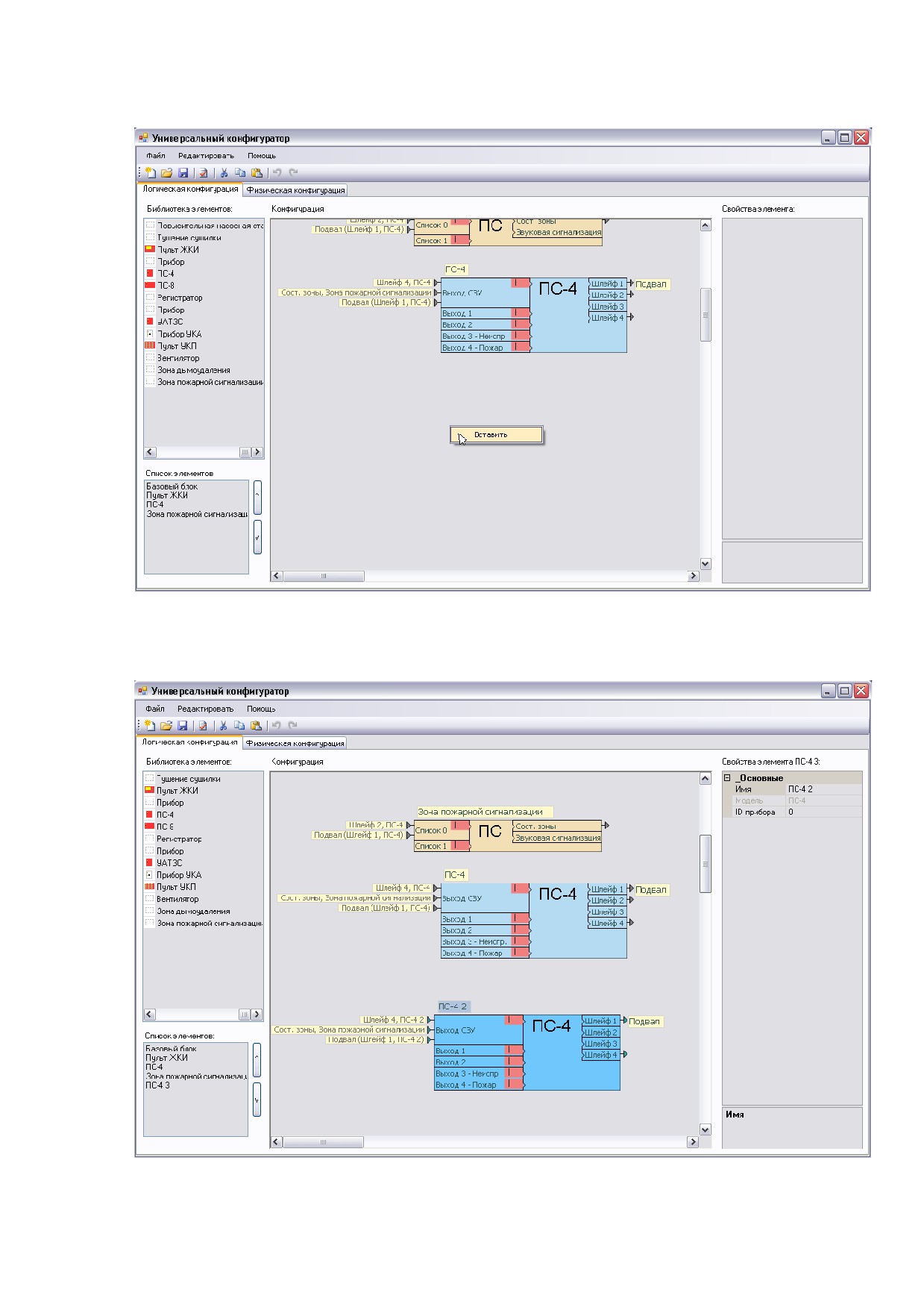

Чтобы вставить копию, нужно щелкнуть правой клавишей мыши в свободной области окна
«Конфигурация» и в контекстном меню выбрать «Вставить» (Рис. 7.23).
Рис. 7.23
После вставки, для завершения создания новых элементов, копии необходимо переименовать.
При копировании конфигуратор автоматически присваивает скопированному компоненту системы
следующий порядковый номер (Рис. 7.24)
Рис. 7.24
При копировании групп элементов системы все логические связи внутри группы переносятся
на новые элементы в копии. В итоге получается новая группа элементов с логическими связями,
аналогичными оригиналу. Логические связи с элементами, не входящими в группу, не изменяются.
7.6.7.
Свойства элементов системы
Каждый элемент системы имеет следующие основные свойства, доступные для редактирования
(Рис.7.25):
Имя - имя элемента, отображаемое на пульте при появлении различных событий. По
умолчанию - библиотечное название элемента с порядковым номером;
ID прибора - свойство доступное для элементов системы, соответствующих физическому
прибору. Это уникальный четырехзначный идентификационный код, присваиваемый прибору на
стадии его производства. Он используется для связи пульта управления с конкретными приборами.
Задание его при создании конфигурации значительно упрощает наладку системы на реальном
объекте. Если, по какой либо причине код прибора неизвестен, обычно он указывается на плате
прибора несмываемым маркером, тогда его можно прописать в пульт на стадии наладки согласно
руководству по эксплуатации на «Вертикаль-ПУ».
Свойства элементов системы
Рис. 7.25
Кроме основных свойств некоторые элементы имеют дополнительные свойства. Более
подробное описание элементов системы, их портов состояний и воздействий, а также свойств,
приведено в разделе 7.7.
7.7.
Типовые элементы системы
7.7.1.

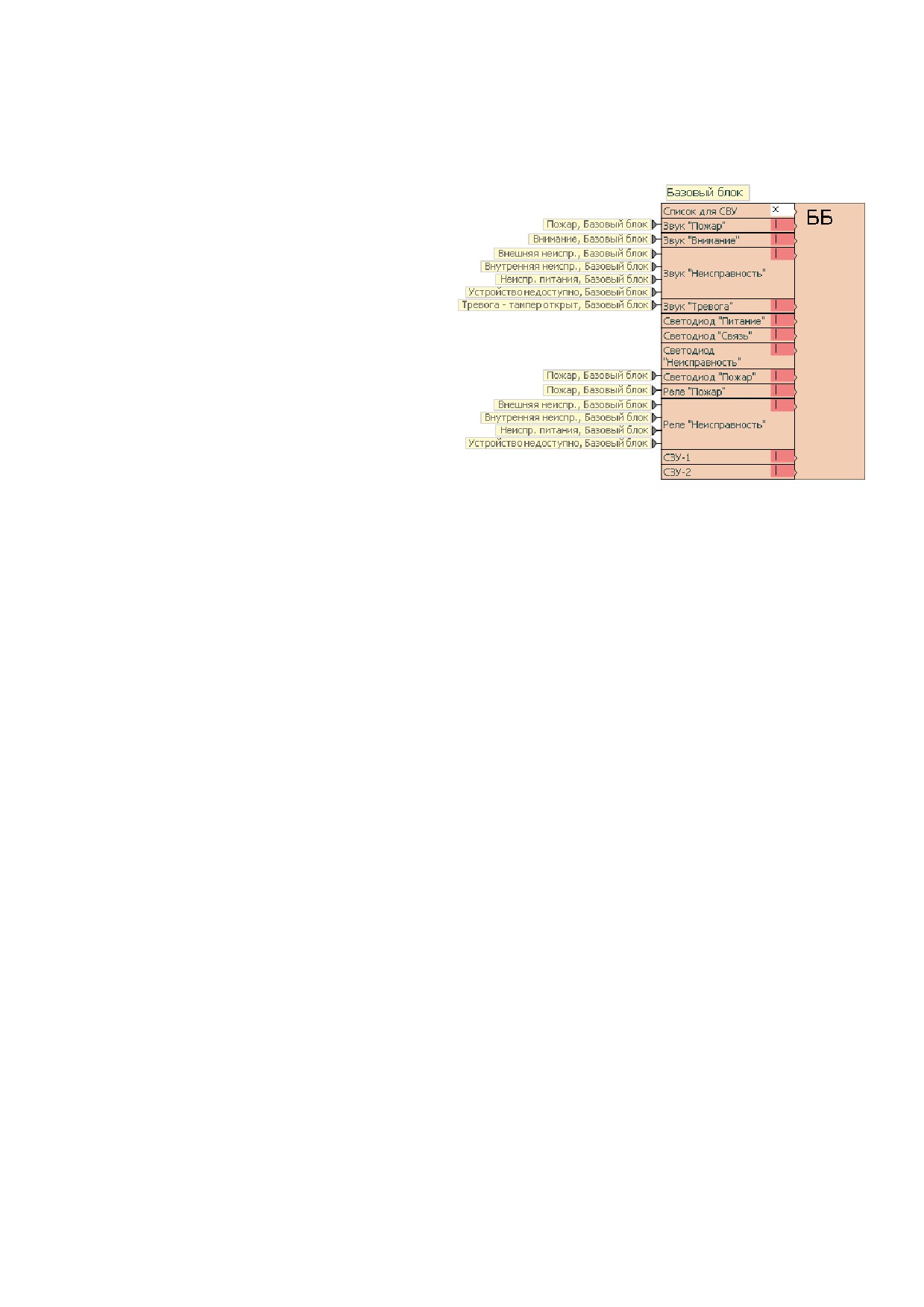

Базовый блок
Базовый блок
- основной элемент
системы, на который автоматически
передается информация об изменении
стандартных портов состояний всех
элементов системы. При этом он
автоматически
изменяет
свои
стандартные порты состояний в
соответствие с состоянием системы.
Например, при переходе какой-либо
зоны пожарной сигнализации в
состояние
«Пожар» эта информация
автоматически передается на «Базовый
блок» и приводит к переходу его в
аналогичное состояние. При этом на
ЖК дисплее
«Вертикаль-ПУ»
отобразится текстовая информация о
переходе системы в состояние
«Пожар» и будет указано название
зоны - источника пожара
Для включения звукового сигнала, световой индикации, выходов управления расположенных
на базовой плате «Вертикаль-ПУ» элемент «Базовый блок» имеет следующие порты воздействий:
9
Список для СВУ - используется для передачи состояний каких-либо элементов системы на
устройство верхнего уровня, такое как персональный компьютер или любое другое устройство,
способное принять и обработать данную информацию. Например, состояния шлейфов приборов,
клапанов, шкафов управления, зон пожарной сигнализации и дымоудаления можно передавать на
ПК для программы мониторинга
9
Звук «Пожарª - порт подключения воздействий для включения звукового сигнала «Пожар».
9
Звук «Вниманиеª - порт подключения воздействий для включения звукового сигнала
«Внимание».
9
Звук «Неисправностьª - порт подключения воздействий для включения звукового сигнала
«Неисправность».
9
Звук
«Тревогаª
- порт подключения воздействий для включения звукового сигнала
«Тревога».
9
Светодиод «Питаниеª - порт подключения воздействий для управления светодиодом
«Питание».
9
Светодиод «Связьª - порт подключения воздействий для управления светодиодом «Связь».
9
Светодиод
«Неисправностьª
- порт подключения воздействий для управления
светодиодом «Неисправность».
9
Светодиод «Пожарª - порт подключения воздействий для управления светодиодом
«Пожар».
9
Реле «Пожарª - порт подключения воздействий для управления реле «Пожар».
9
Реле
«Неисправностьª
- порт подключения воздействий для управления реле
«Неисправность».
При создании новой конфигурации элемент «Базовый блок» добавляется в конфигурацию
автоматически с минимальным набором логических связей.
7.7.2.

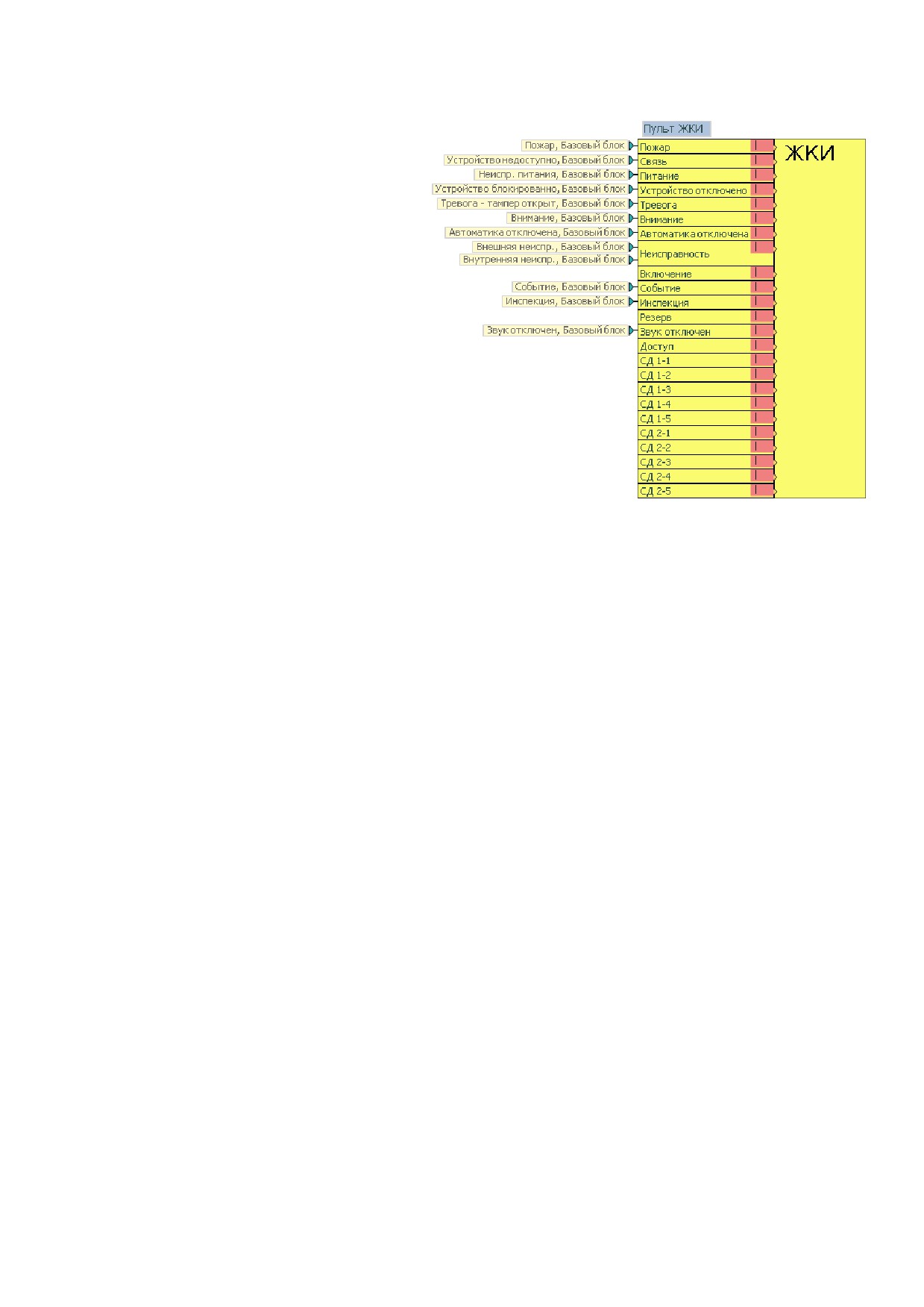

Пульт ЖКИ
Пульт ЖКИ - элемент системы,
который выполняет функцию
индикации состояния как всей
системы вцелом, так и отдельных
элементов, в зависимости от портов
состояний,
подключенных к
портам воздействий
При
создании
новой
конфигурации элемент
«Пульт
ЖКИ»
добавляется
в
конфигурацию
автоматически
вместе с элементом
«Базовый
блок» и с минимальным набором
логических связей.
Кроме основного пульта, в
конфигурацию
может
быть
добавлен дополнительный,
«ID»
которого должен отличаться от
«ID» основного - «0002»
Имеет следующие порты воздействий:
9
Пожар - порт подключения воздействий для управления светодиодом «Пожар» платы
индикации «Вертикаль-ПУ».
9
Связь
- порт подключения воздействий для управления светодиодом «Связь» платы
индикации «Вертикаль-ПУ».
9
Питание - порт подключения воздействий для управления светодиодом «Питание» платы
индикации «Вертикаль-ПУ».
9
Устройство отключено - порт подключения воздействий для управления светодиодом
«Устройство отключено» платы индикации «Вертикаль-ПУ».
9
Тревога - порт подключения воздействий для управления светодиодом «Тревога» платы
индикации «Вертикаль-ПУ».
9
Внимание - порт подключения воздействий для управления светодиодом «Внимание» платы
индикации «Вертикаль-ПУ».
9
Автоматика отключена - порт подключения воздействий для управления светодиодом
«Авт. откл.» платы индикации «Вертикаль-ПУ».
9
Неисправность
- порт подключения воздействий для управления светодиодом
«Неисправность» платы индикации «Вертикаль-ПУ».
9
Включение - порт подключения воздействий для управления светодиодом «Включение»
платы индикации «Вертикаль-ПУ».
9
Событие - порт подключения воздействий для управления светодиодом «Событие» платы
индикации «Вертикаль-ПУ».
9
Инспекция - порт подключения воздействий для управления светодиодом «Инспекция»
платы индикации «Вертикаль-ПУ».
9
Резерв - порт подключения воздействий для управления светодиодом «Резерв» платы
индикации «Вертикаль-ПУ».
9
Звук отключен - порт подключения воздействий для управления светодиодом «Откл. звука»
платы индикации «Вертикаль-ПУ».
9
Доступ - порт подключения воздействий для управления светодиодом «Доступ».
9
«СД 1-1ª.. «СД 2-5ª
- группа портов для подключения воздействий для управления
соответствующими светодиодами платы индикации «Вертикаль-ПУ». Эти светодиоды не имеют
конкретного названия и могут быть использованы для реализации различных общесистемных
задач. Например, индикация состояния клапанов дымоудаления - «Открыт», «Заклинен», и т.п.
7.7.3.

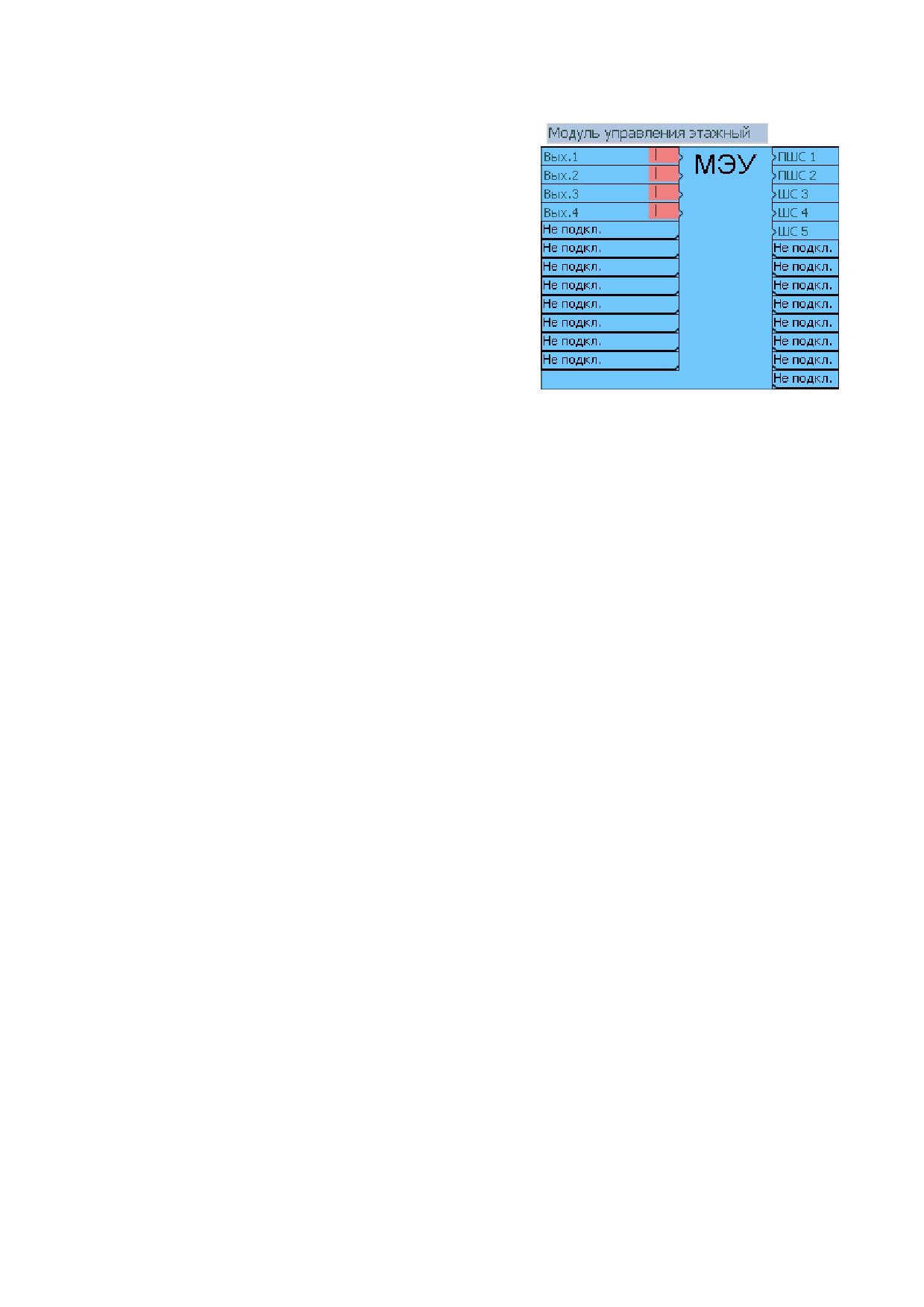

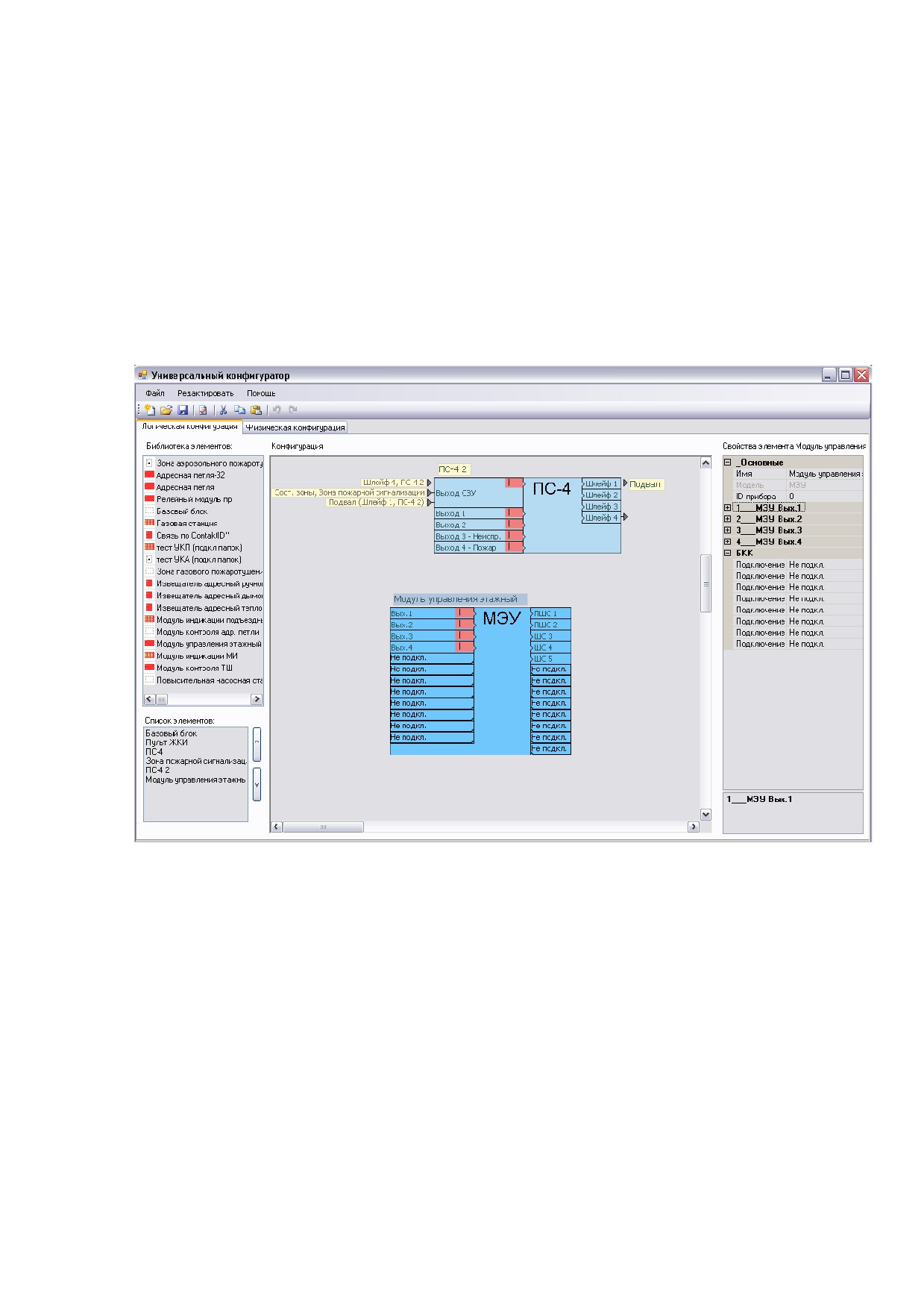

Модуль управления этажный
Модуль управления этажный
- элемент
системы
соответствующий
прибору
«Вертикаль-МЭУ».
Конфигурирование
данного элемента заключается в подключении
управляющих сигналов к портам воздействий
для управления выходами и подключенными
к МЭУ исполнительными устройствами
(клапанами
дымоудаления,
шкафами
управления вентиляторами и насосами),
подключении портов состояний к другим
элементам системы для управления ими и
выбор количества и режимов работы БКК для
выполнения требуемых задач дымоудаления.
Выбранные в процессе создания конфигурации режимы работы блоков контроля клапанов и
шкафов управления «Вертикаль-БКК» будут автоматически запрограммированы в них в соответствие
с установленным адресом. Подключение БКК и выбор его режима работы осуществляется в окне
«Свойства элемента» в разделе «БКК». «Подключение 1» - соответствует БКК с первым адресом
(устанавливается джамперами на плате),
«Подключение
2»
- второму адресу и т.д. После
подключения БКК в свойствах элемента на графическом изображении
«Модуля управления
этажного» активизируются соответствующие группы портов воздействий и состояний. Для того
чтобы раскрыть группу, нужно сделать на ней двойной щелчок левой кнопкой мыши. Каждому
режиму работы соответствует свой набор портов воздействий и состояний и далее они могут быть
использованы при создании конфигурации.
Доступны следующие режимы работы БКК и виды клапанов:
9
Режим 1 - управление противодымными, огнезадерживающими клапанами, дверями,
шторами, световыми люками, электрозадвижками, имеющими в качестве привода реверсивный
двигатель.
9
Режим 2 - управление противодымными клапанами, огнезадерживающими клапанами,
дверями, шторами, световыми люками, имеющими в качестве привода комбинированное
устройство, состоящее из двигателя и возвратной пружины: закрывание осуществляется
двигателем, открывание - пружиной, или наоборот.
9
Режим 3 - управление противодымными клапанами, огнезадерживающими клапанами,
дверями, шторами, световыми люками, имеющими в качестве привода электромагнит (дроссель),
включение которого, осуществляется кратковременной подачей напряжения.
9
Режим 4 - Используется при контроле шкафов силовой автоматики для приема от МЭУ
команды на включение шкафа и передачи информации о: неисправности питания шкафа, работы
шкафа в ручном режиме, включенного состояния шкафа, выхода автоматики на режим
(например, по сигнализатору потока воздуха).
9
КПВ-1 - клапан дымоудаления производства ОДО «Авангардспецмонтаж» со встроенным
БКК.
Элемент «Модуль управления этажный» имеет следующие порты воздействий и состояний:
9
«Вых.1ª .. «Вых.4ª - порты воздействий, соответствующие выходам «Вых.1» .. «Вых.4»
прибора «Вертикаль-МЭУ» и использующиеся для управления ими.
9
«ПШС1ª, «ПШС2ª - порты состояний отражающие состояния соответствующих пожарных
шлейфов прибора
«Вертикаль-МЭУ». Могут использоваться для подачи управляющего
воздействия на другие элементы системы. Принимают следующие состояния:
«Норма»,
«Неисправность» (Сработка 0), «Внимание» (Сработка 1), «Пожар» (Сработка 2).
9
«ШС3ª ..
«ШС5ª
- порты состояний отражающие состояния соответствующих
технологических шлейфов прибора
«Вертикаль-МЭУ». Могут использоваться для подачи
управляющего воздействия на другие элементы системы. Принимают следующие состояния:
«Норма», «Неисправность» (Сработка 0), , «Сработка шлейфа» (Сработка 2).
Любой из подключенных БКК может иметь следующие порты воздействий и состояний в
зависимости от режима работы:
9
«Открытьª - порт воздействий, предназначенный для открытия выбранного клапана.
Переход подключенного к нему управляющего воздействия (порта состояния) в состояние
«Сработка 2» приведет к открыванию привода.
9
«Закрытьª - порт воздействий, предназначенный для закрывания выбранного клапана.
Переход подключенного к нему управляющего воздействия (порта состояния) в состояние
«Сработка 2» приведет к закрыванию привода.
9
«Стопª - порт воздействий, предназначенный для остановки клапана в каком-либо среднем
положении. Переход подключенного к нему управляющего воздействия (порта состояния) в
состояние «Сработка 2» приведет к остановке привода (для первого режима работы БКК).
9
«Включитьª
- порт воздействий, предназначенный для пуска шкафов управления
вентиляторами и насосами. Переход подключенного к нему управляющего воздействия (порта
состояния) в состояние «Сработка 2» приведет к пуску шкафа (для четвертого режима работы БКК).
9
«Выключитьª - порт воздействий, предназначенный для остановки вентиляторов и насосов.
Переход подключенного к нему управляющего воздействия (порта состояния) в состояние
«Сработка 2» приведет к отключению напряжения в шкафу управления (для четвертого режима
работы БКК).
9
«Сост. БККª - порт состояния, отражающий состояние подключенного к МЭУ прибора
«Вертикаль-БКК». Может принимать следующие состояния: «Норма», «Нет связи» (Сработка 0),
«Неисправен привод» (Сработка 1).
9
«Сост. Кл.ª - порт состояния, отражающий состояние клапана, контролируемого данным
«Вертикаль-БКК». Может принимать следующие состояния:
«Закрыт»,
«Положение не
определено» (Сработка 0), «Открыт» (Сработка 1), «Клапан в среднем положении» (Сработка 2).
9
«Неиспр. Датчиков.ª - порт состояния, отражающий состояние шлейфов «ШС1», «ШС2»
«Вертикаль-БКК», контролирующих концевые выключатели открытого и закрытого состояния.
Может принимать следующие состояния: «Норма», «Неисправность» (Сработка 2).
9
«Клапан заклинилª - порт состояния, отражающий состояние клапана, контролируемого
данным
«Вертикаль-БКК». Может принимать следующие состояния:
«Норма»,
«Заклинил»
(Сработка 2).
9
«Кн. Открытьª - порт состояния, отражающий состояние шлейфа «ШС3» «Вертикаль-
БКК», контролирующего кнопку опробования
«Открытие». Может принимать следующие
состояния: «Норма», «Неисправность» (Сработка 0), «Нажата» (Сработка 2).
9
«Кн. Закрытьª - порт состояния, отражающий состояние шлейфа «ШС4» «Вертикаль-
БКК», контролирующего в первом режиме работы кнопку опробования «Закрытие». Может
принимать следующие состояния:
«Норма»,
«Неисправность»
(Сработка
0),
«Нажата»
(Сработка_2).
9
«Сост. ШС4 БККª - порт состояния, отражающий состояние технологического шлейфа
«ШС4» «Вертикаль-БКК» во втором и третьем режимах работы. Может быть использован в
качестве обычного технологического шлейфа. Может принимать следующие состояния: «Норма»,
«Неисправность» (Сработка 0), «Сработка» (Сработка 2).
9
«ШС1 Пускª - порт состояния, отражающий состояние шлейфа «ШС1» «Вертикаль-БКК»,
контролирующего в четвертом режиме работы включение пускателя шкафа управления. Может
принимать следующие состояния: «Норма», «Неисправность» (Сработка 0), «Пуск» (Сработка 2).
9
«ШС2 Пит.ª - порт состояния, отражающий состояние шлейфа «ШС2» «Вертикаль-БКК»,
контролирующего в четвертом режиме работы наличие и исправность напряжения на силовом
вводе шкафа управления. Может принимать следующие состояния: «Норма», «Неисправность»
(Сработка 0), «Нет фазы» (Сработка 2).
9
«ШС3 Авт.ª - порт состояния, отражающий состояние шлейфа «ШС3» «Вертикаль-БКК»,
контролирующего в четвертом режиме работы перевод шкафа управления в ручной режим
управления и обратно. Может принимать следующие состояния: «Авт. включена» (Норма),
«Неисправность» (Сработка 0), «Авт. отключена» (Сработка 2).
9
«ШС4 Потокª - порт состояния, отражающий состояние шлейфа «ШС4» «Вертикаль-БКК»,
к которому могут в четвертом режиме работы подключаться различные сигнализаторы потока,
манометры и датчики уровня для контроля выхода системы на режим. Может принимать
следующие состояния: «Нет потока» (Норма), «Неисправность» (Сработка 0), «Есть поток»
(Сработка 2).
Кроме портов воздействий и состояний для каждого БКК доступен для редактирования
некоторый набор свойств, в зависимости от выбранного режима работы (отображаются в окне
«Свойства элемента» в разделе «Свойства БКК»):
9
«К. В. откр. сост.ª - выбор наличия концевого выключателя открытого состояния;
9
«К. В. закр. сост.ª - выбор наличия концевого выключателя закрытого состояния;
Примечание. К любому БКК обязательно должен быть подключен хотя бы один концевой
выключатель (открытого или закрытого состояния).
«Активность К. В. откр.ª - устанавливает режим работы концевого выключателя открытого
состояния - активный или пассивный (смотри руководство по эксплуатации «Вертикаль-БКК»);
«Активность К. В. закр.ª - устанавливает режим работы концевого выключателя закрытого
состояния - активный или пассивный (смотри руководство по эксплуатации «Вертикаль-БКК»);
«Длительность импульсаª - значение времени подачи напряжения на привод клапана в
секундах;
«Время контроля К. В.ª - значение интервала времени в секундах, в течение которого должны
сработать концевые выключатели при открывании и закрывании клапана. Если за указанный
промежуток концевые выключатели не переключились, клапан переходит в состояние «Заклинил»;
«Время открыванияª - интервал времени в секундах необходимый для полного открывания
клапана;
«Время закрыванияª - интервал времени в секундах необходимый для полного закрывания
клапана;
7.7.4.

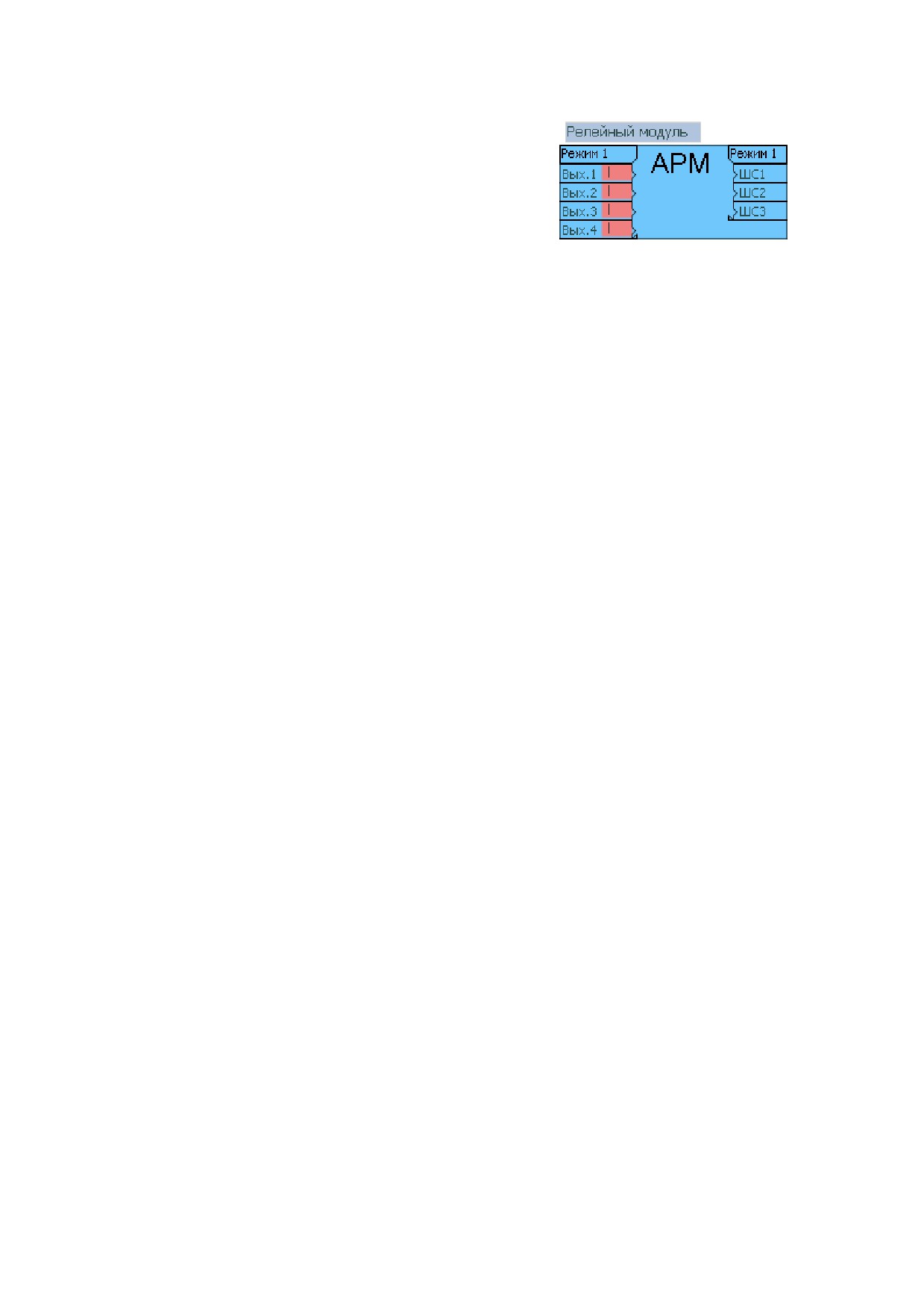

Релейный модуль
Релейный модуль
- элемент системы
соответствующий «Вертикаль-АРМ». Для
выполнения требуемых задач в рамках
системы нужно выбрать, в каком режиме
работы, согласно руководства по
эксплуатации,
его
необходимо
сконфигурировать.
Программирование режимов работы «Вертикаль-АРМ» осуществляется вручную, с помощью
переключателей расположенных на плате (смотри «Вертикаль-АРМ. Руководство по эксплуатации»).
Выбор режима работы в конфигураторе осуществляется в окне «Свойства элемента» в разделе
«Разное». Для правильной работы «Вертикаль-АРМª на защищаемом объекте режим работы
запрограммированный вручную и выбранный в конфигураторе должны совпадать. Доступны
следующие режимы работы «Релейного модуля» (РМ):
9
Режим 1 - шлейфы и выходы полностью независимы, их назначение, условие включения,
время работы задаются программой конфигуратором под требуемые общесистемные задачи.
9
Режим 2 - управление противодымными клапанами, огнезадерживающими клапанами,
дверями, шторами, световыми люками, имеющими в качестве привода комбинированное
устройство, состоящее из двигателя и возвратной пружины: закрывание осуществляется
двигателем, открывание - пружиной, или наоборот.
9
Режим 3 - управление противодымными, огнезадерживающими клапанами, дверями,
шторами, световыми люками, электрозадвижками, имеющими в качестве привода реверсивный
двигатель.
9
Режим 4 - управление противодымными клапанами, огнезадерживающими клапанами,
дверями, шторами, световыми люками, имеющими в качестве привода электромагнит (дроссель),
включение которого, осуществляется кратковременной подачей напряжения.
9
Режим 5 - Используется для управления пожарными насосами или вентиляторами при их
резервировании.
В зависимости от выбранного режима работы РМ может иметь следующие порты воздействий
и состояний:
9
«Вых.1ª .. «Вых.4ª - порты воздействий, соответствующие выходам «Вых.1» .. «Вых.4»
прибора «Вертикаль-АРМ» и использующиеся для управления ими.
9
«Клапан 1ª, «Клапан 2ª - порты воздействий, предназначенные для управления клапанами
во втором и четвертом режимах работы. Переход подключенного к ним управляющего воздействия
(порта состояния) в состояние «Сработка 2» приведет к активации привода.
9
«Открытьª - порт воздействий, предназначенный для открытия клапана в третьем режиме
работы АРМ. Переход подключенного к нему управляющего воздействия (порта состояния) в
состояние «Сработка 2» приведет к открыванию привода.
9
«Закрытьª - порт воздействий, предназначенный для закрывания клапана в третьем режиме
работы АРМ. Переход подключенного к нему управляющего воздействия (порта состояния) в
состояние «Сработка 2» приведет к закрыванию привода.
9
«Стопª - порт воздействий, предназначенный для остановки клапана в каком-либо среднем
положении. Переход подключенного к нему управляющего воздействия (порта состояния) в
состояние «Сработка 2» приведет к остановке привода (для третьего режима работы АРМ).
9
«Пуск насосовª - порт воздействий, предназначенный для пуска шкафов управления
насосами в пятом режиме работы АРМ. Сначала включается основной насос, и если за
установленное время контроля ЭКМ, подключенный к шлейфу «ШС2», не сработает, то произойдет
отключение основного и запуск резервного насосов. Переход подключенного к порту
управляющего воздействия (порта состояния) в состояние «Сработка 2» приведет к активации
насосов.
9
«ШС1ª,
«ШС2ª
- порты состояний отражающие состояния соответствующих
технологических шлейфов прибора
«Вертикаль-АРМ». Могут использоваться для подачи
управляющего воздействия на другие элементы системы. В первом режиме работы принимают
следующие состояния: «Норма», «Неисправность» (Сработка 0), , «Сработка шлейфа» (Сработка
1). Во втором, третьем и четвертом режимах работы принимают следующие состояния: «Норма»,
«Неисправность» (Сработка 0), «Нажата кнопка» (Сработка 1), «Сработал концевой выключатель»
(Сработка 2).
9
«ШС3ª - порт состояний отражающий состояние соответствующего технологического
шлейфа прибора «Вертикаль-АРМ». Может использоваться для подачи управляющего воздействия
на другие элементы системы. Принимает следующие состояния: «Норма», «Неисправность»
(Сработка 0), «Сработка шлейфа» (Сработка 1).
9
«Сост. Клап.1ª, «Сост. Клап.2ª - порт состояния, отражающий состояние подключенных
к
«Вертикаль-АРМ» клапанов во втором и четвертом режимах работы. Может принимать
следующие состояния: «Закрыт», «Неисправен» (Сработка 0), «Открыт» (Сработка 1), «Заклинил»
(Сработка 2).
9
«Кн. Откр. Кл.1ª,
«Кн. Откр. Кл.2ª
- порт состояния, отражающий состояние
подключенных к «Вертикаль-АРМ» кнопок опробования клапана во втором и четвертом режимах
работы. Может принимать следующие состояния: «Норма», «Нажата» (Сработка 1).
9
«Кн. Закр. Кл.1ª, «Кн. Закр. Кл.2ª - порт состояния, отражающий состояние подключенных
к «Вертикаль-АРМ» кнопок опробования клапана во втором инверсном режиме работы. Может
принимать следующие состояния: «Норма», «Нажата» (Сработка 1).
9
«Сост. Клапанаª - порт состояния, отражающий состояние подключенного к «Вертикаль-
АРМ» клапана в третьем режиме работы. Может принимать следующие состояния: «Закрыт»,
«Неисправен» (Сработка 0), «Открыт» (Сработка 1), «Заклинил» (Сработка 2).
9
«Кн. Откр.ª - порт состояния, отражающий состояние подключенной к «Вертикаль-АРМ»
кнопки опробования клапана «Открытие» в третьем режиме работы. Может принимать следующие
состояния: «Норма», «Нажата» (Сработка 1).
9
«Кн. Закр.ª - порт состояния, отражающий состояние подключенной к «Вертикаль-АРМ»
кнопки опробования клапана «Закрытие» в третьем режиме работы. Может принимать следующие
состояния: «Норма», «Нажата» (Сработка 1).
9
«Клапан заклинилª - порт состояния, отражающий состояние подключенного клапана в
третьем режиме работы. Может принимать следующие состояния: «Норма», «Заклинил» (Сработка
0).
9
«Клапан 1 заклинилª - порт состояния, отражающий состояние первого клапана во втором и
четвертом режимах работы. Может принимать следующие состояния: «Норма», «Заклинил»
(Сработка 0).
9
«Клапан 2 заклинилª - порт состояния, отражающий состояние второго клапана во втором и
четвертом режимах работы. Может принимать следующие состояния: «Норма», «Заклинил»
(Сработка 1).
9
«ШС1 Пускª - порт состояний отражающий состояние технологического шлейфа «ШС1»
прибора «Вертикаль-АРМ» в пятом режиме работы. Используется для контроля кнопки ручного
пуска насосов. Принимает следующие состояния: «Норма», «Неисправность» (Сработка 0), «Пуск»
(Сработка 1).
9
«ШС2 ЭКМª - порт состояний отражающий состояние технологического шлейфа «ШС2»
прибора
«Вертикаль-АРМ» в пятом режиме работы. Используется для контроля
электроконтактного манометра, следящего за выходом основного насоса на режим. Принимает
следующие состояния: «Норма», «Неисправность» (Сработка 0), «Выход на режим» (Сработка 1).
9
«ШС3 Стопª - порт состояний отражающий состояние технологического шлейфа «ШС3»
прибора «Вертикаль-АРМ» в пятом режиме работы. Используется для контроля кнопки ручной
остановки насосов. Принимает следующие состояния: «Норма», «Неисправность» (Сработка 0),
«Стоп» (Сработка 1).
9
«Пуск резервногоª - порт состояний отражающий состояние насосов в пятом режиме
работы. Используется для определения включенного насоса. Принимает следующие состояния:
«Норма», «Пуск основного» (Сработка 1), «Пуск резервного» (Сработка 2).
7.7.5.

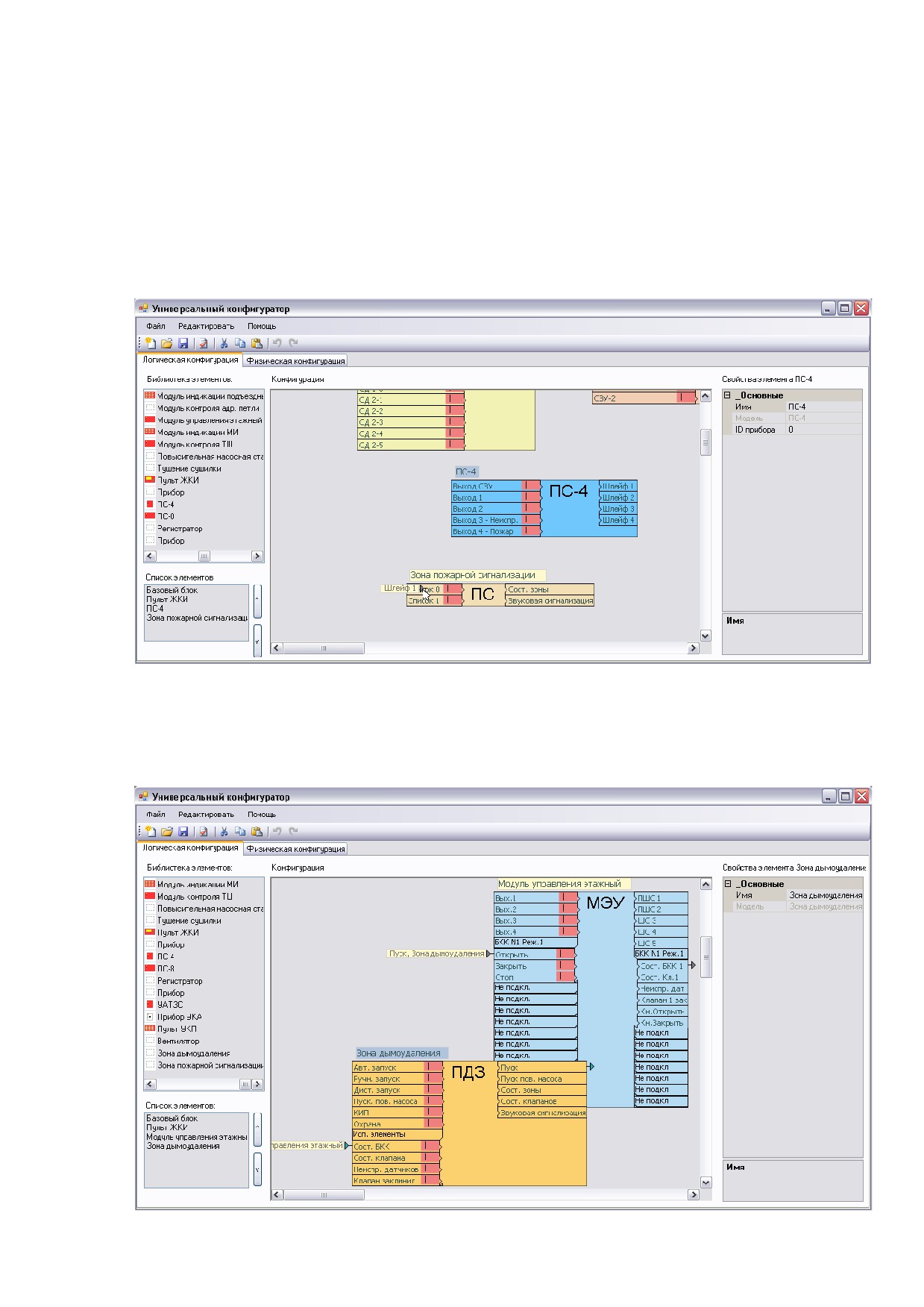

ПС-4
ПС-4 - элемент системы, соответствующий
прибору «ПС 4» и выполняющий функцию
пожарной сигнализации. Имеет в своем
составе, порты воздействий, соответствующие
выходам прибора, и порты состояний,
соответствующие шлейфам прибора.
Таким образом, управляя портами воздействий, мы можем включать/выключать
соответствующие им выходы прибора, а переход шлейфов прибора в состояние
«Пожар»,
«Внимание»,
«Неисправность»,
«Норма» приведет к переходу в аналогичное состояние
соответствующих портов состояний и всего элемента вцелом. Кроме того, как и любой другой
элемент системы, он имеет стандартные порты состояний, которые также можно использовать для
управления.
9
Выход СЗУ - порт воздействий, соответствующий выходу «Вых.3» прибора «ПС 4» и
использующийся для управления им.
9
Выход 1 - порт воздействий, соответствующий выходу «Вых.1» прибора «ПС 4» и
использующийся для управления им.
9
Выход 2 - порт воздействий, соответствующий выходу «Вых.2» прибора «ПС 4» и
использующийся для управления им.
9
Выход 3 - Неиспр. - порт воздействий, соответствующий реле «Неиспр.» прибора «ПС 4» и
использующийся для управления им.
9
Выход 4 - Пожар - порт воздействий, соответствующий реле «Пожар» прибора «ПС 4» и
использующийся для управления им.
9
Шлейф 1 .. Шлейф 4 - порты состояний элемента, отражающие состояние соответствующих
пожарных шлейфов «ШС1» .. «ШС4» прибора. Могут использоваться для подачи управляющего
воздействия на другие элементы системы. Принимают следующие состояния:
«Норма»,
«Неисправность» (Сработка 0), «Внимание» (Сработка 1), «Пожар» (Сработка 2).
7.7.6.

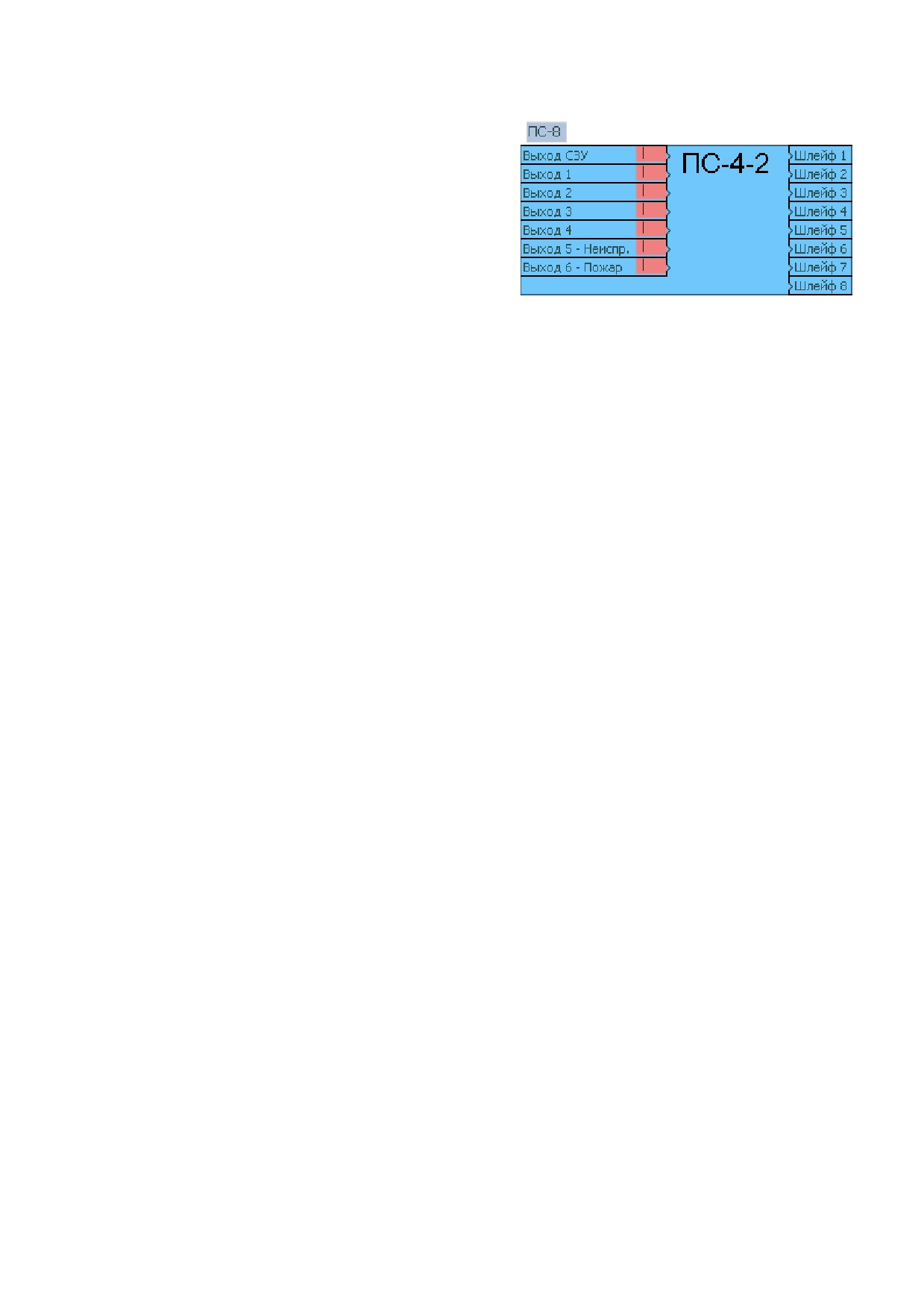

ПС-8
ПС-8
- элемент системы, выполняющий
функцию пожарной сигнализации и имеющий
в своем составе прибор
«ПС 4-2», порты
воздействий, соответствующие выходам
прибора,
и
порты
состояний,
соответствующие шлейфам прибора.
Таким образом, управляя портами воздействий, мы можем включать/выключать
соответствующие им выходы прибора, а переход шлейфов прибора в состояние
«Пожар»,
«Внимание»,
«Неисправность»,
«Норма» приведет к переходу в аналогичное состояние
соответствующих портов состояний и всего элемента вцелом. Кроме того, как и любой другой
элемент системы, он имеет стандартные порты состояний, которые также можно использовать для
управления.
9
Выход СЗУ - порт подключения воздействий для управления выходом «Вых.1» прибора
«ПС 4-2».
9
Выход 2 - порт подключения воздействий для управления выходом «Вых.2» прибора «ПС
4-2».
9
Выход 3 - порт подключения воздействий для управления выходом «Вых.3» прибора «ПС
4-2».
9
Выход 4 - порт подключения воздействий для управления выходом «Вых.4» прибора «ПС
4-2».
9
Выход 5 - порт подключения воздействий для управления выходом «Вых.5» прибора «ПС
4-2».
9
Выход 6 - Неиспр. - порт подключения воздействий для управления реле «Неиспр.» прибора
«ПС 4-2».
9
Выход 7 - Пожар - порт подключения воздействий для управления реле «Пожар» прибора
«ПС 4-2».
9
Шлейф 1 .. Шлейф 8 - порты состояний элемента, отражающие состояние соответствующих
пожарных шлейфов «ШС1» .. «ШС8» прибора. Могут использоваться для подачи управляющего
воздействия на другие элементы системы. Принимают следующие состояния:
«Норма»,
«Неисправность» (Сработка 0), «Внимание» (Сработка 1), «Пожар» (Сработка 2).
7.7.7.

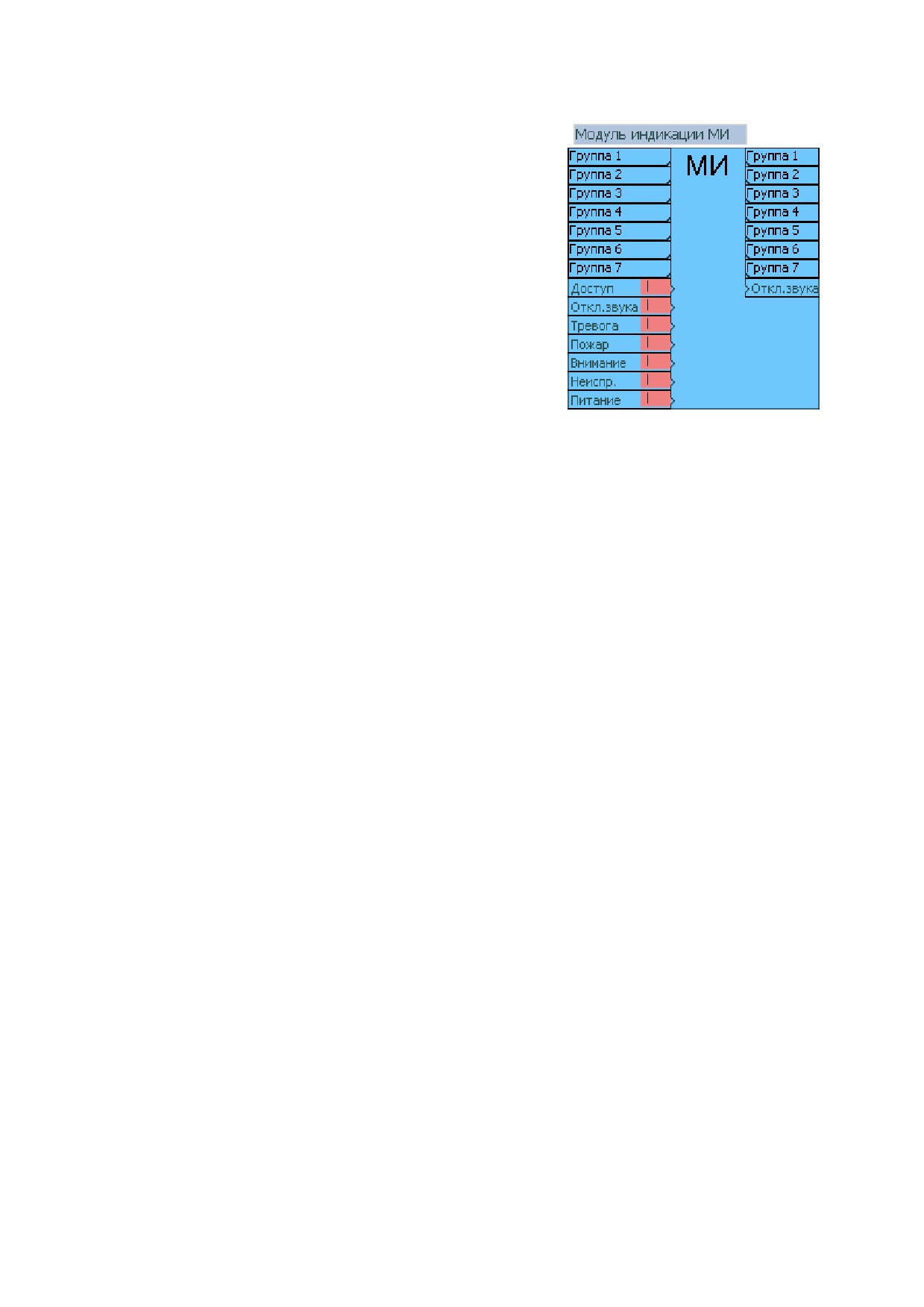

Модуль индикации МИ
Модуль индикации МИ - элемент системы,
выполняющий функцию индикации и
управления и соответствующий компоненту
системы «Вертикаль-МИ». В его состав входят
порты
воздействий
соответствующие
светодиодам
и
порты
состояний
соответствующие кнопкам
«Вертикаль-МИ».
Таким образом, управляя портами воздействий,
мы
можем
включать/выключать
соответствующие им светодиоды, а нажатие на
кнопку приведет к переходу в состояние
«Сработка
2» соответствующих портов
состояний. Кроме того, как и любой другой
элемент системы, он имеет стандартные порты
состояний, которые также можно использовать
для управления.
9
СД11 .. СД78 - порты воздействий для управления светодиодами «Вертикаль-МИ». Первая
цифра в названии порта соответствует номеру столбца, вторая - номеру строки, где расположен
соответствующий светодиод. Для удобства использования они объединены в группы по столбцам.
Для того чтобы раскрыть группу, нужно сделать на ней двойной щелчок левой кнопкой мыши.
9
Доступ - порт подключения воздействий для управления светодиодом «Доступ».
9
Откл. звука - порт подключения воздействий для управления светодиодом «Откл. звука»
«Вертикаль-МИ».
9
Пожар
- порт подключения воздействий для управления светодиодом
«Пожар»
«Вертикаль-МИ».
9
Тревога
- порт подключения воздействий для управления светодиодом
«Тревога»
«Вертикаль-МИ».
9
Внимание - порт подключения воздействий для управления светодиодом «Внимание»
«Вертикаль-МИ».
9
Неиспр. - порт подключения воздействий для управления светодиодом «Неисправность»
«Вертикаль-МИ».
9
Питание - порт подключения воздействий для управления светодиодом
«Питание»
«Вертикаль-МИ».
9
КН11 .. КН78 - порты состояний элемента. Первая цифра в названии порта соответствует
номеру столбца, вторая - номеру строки, где расположена соответствующая кнопка управления
«Вертикаль-МИ». Для удобства использования они объединены в группы по столбцам. Для того
чтобы раскрыть группу, нужно сделать на ней двойной щелчок левой кнопкой мыши. Нажатие на
кнопку «Вертикаль-МИ» приведет к переходу в состояние «Сработка 2» соответствующих портов
состояний.
9
Откл. звука
- порт состояний элемента, соответствующий кнопке
«Откл. Звука»
«Вертикаль-МИ».
7.7.8.

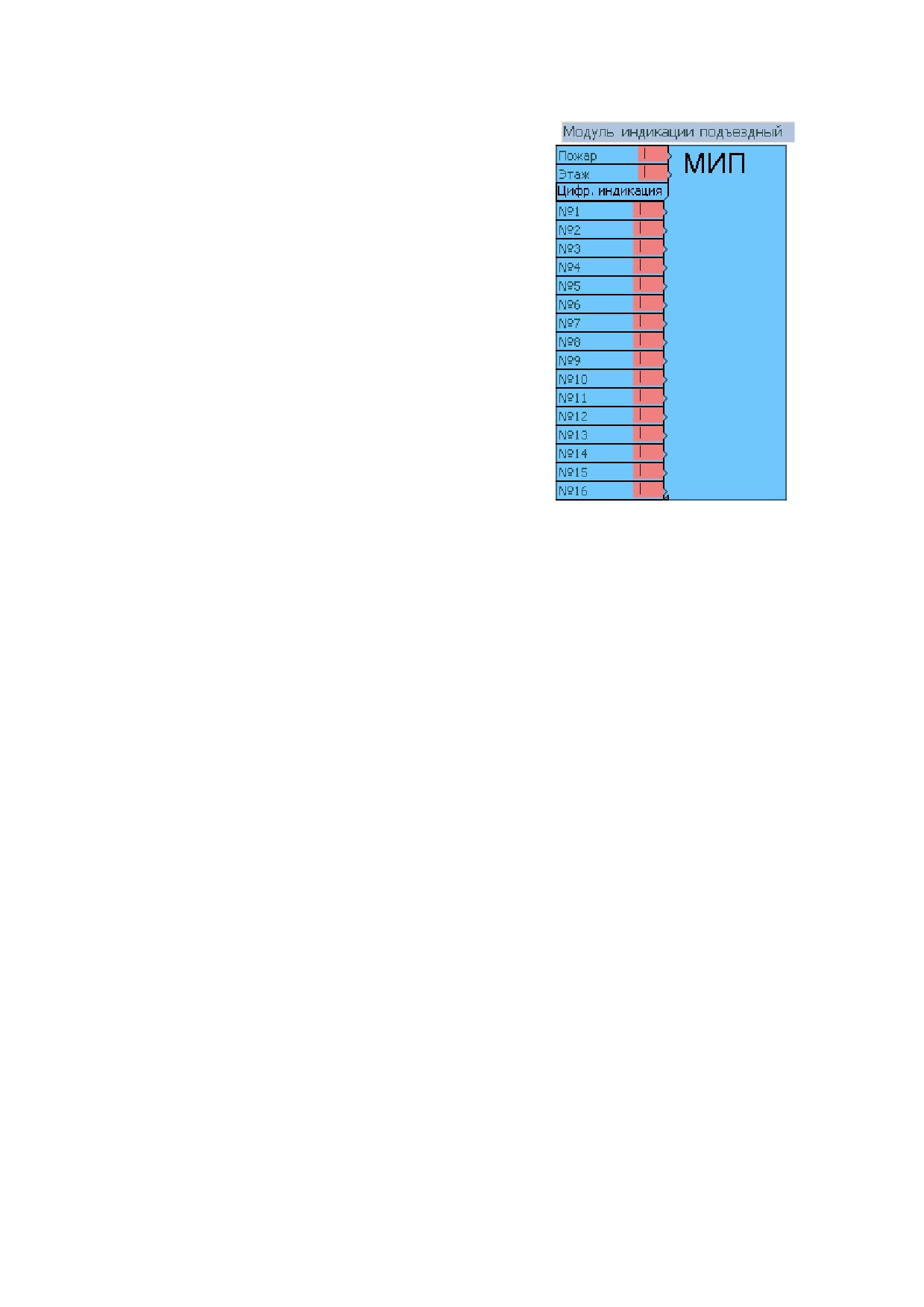

Модуль индикации подъездный
Модуль индикации подъездный
-
элемент системы, соответствующий
«Вертикаль-МИП» и предназначенный
для конфигурирования его работы в
системе.
Выполняет
функцию
оповещения о пожаре и указания номера
этажа, на котором произошло возгорание.
Для управления индикацией элемент имеет следующие порты воздействий:
9
«Пожарª - используется для включения надписи «Пожар» и звуковой сигнализации.
Обычно в качестве управляющего воздействий используется стандартный порт состояний «Пожар»
элемента «Базовый блок».
9
«Этажª - используется для включения надписи «Этаж». Обычно в качестве управляющего
воздействий используется стандартный порт состояний «Пожар» элемента «Базовый блок».
9
Группа «Цифр. индикацияª - порты воздействий, используемые для включения номера
этажа, на котором произошел пожар. Обычно в качестве управляющих воздействий используется
порт состояний «Сост. Зоны» элементов «Зона дымоудаления» и «Зона пожарной сигнализации»,
расположенных в пределах одного этажа.

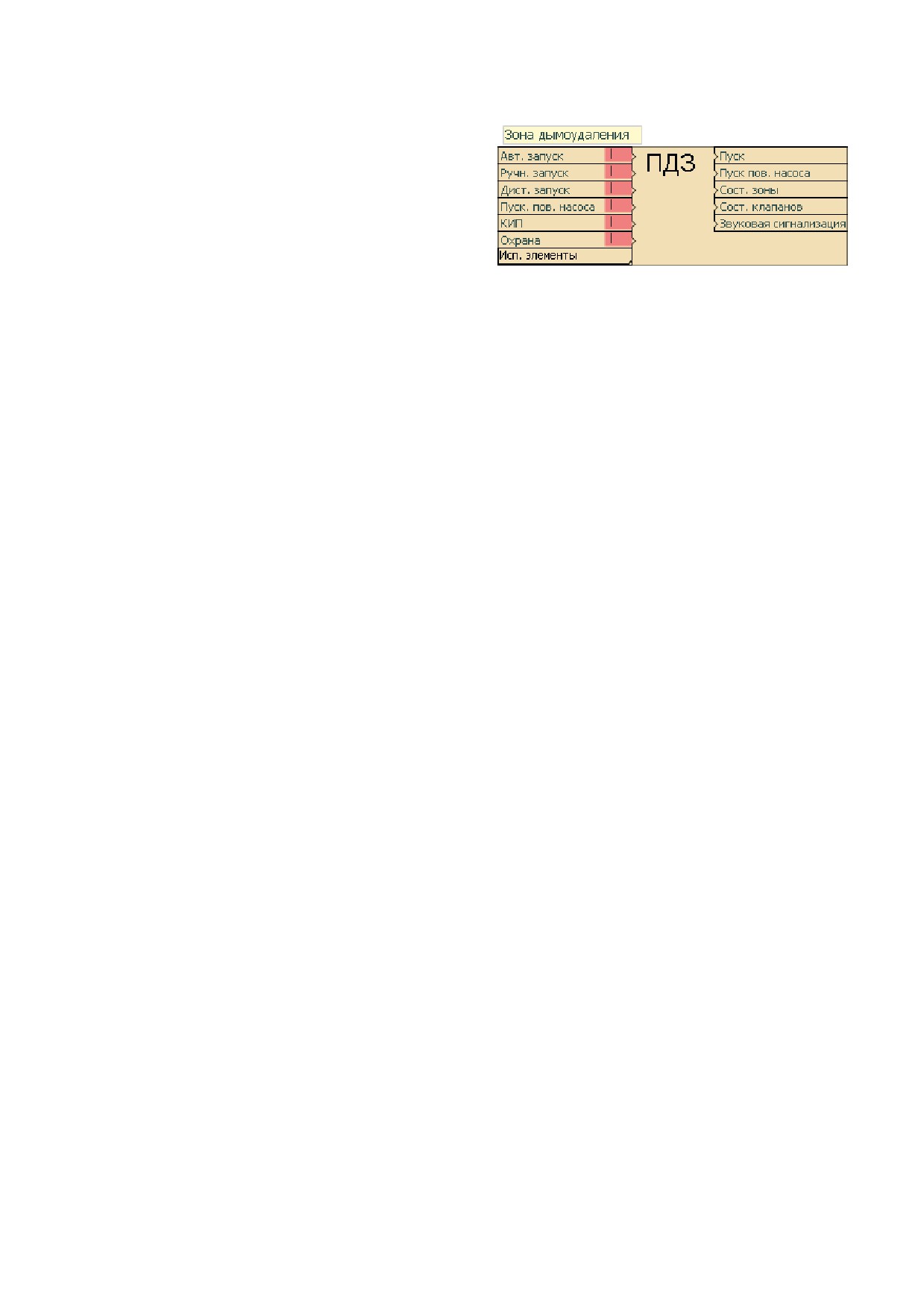

7.7.9.
Зона дымоудаления
Зона дымоудаления - элемент системы,
предназначенный
для
создания
конфигурации
полноценной
зоны
дымоудаления на защищаемом объекте.
Имеет следующие порты воздействий и состояний для управления дымоудалением:
9
«Авт. пускª - порт воздействий, предназначенный для подключения управляющих сигналов
(портов состояний), выбранных в качестве источника автоматического запуска дымоудаления в
зоне. Обычно используется пожарный шлейф «ПШС1» МЭУ, находящегося в зоне.
9
«Ручн. пускª
- порт воздействий, предназначенный для подключения управляющих
сигналов (портов состояний), выбранных в качестве источника ручного запуска дымоудаления в
зоне. Обычно используется пожарный шлейф «ПШС2» МЭУ, находящегося в зоне.
9
«Дист. пускª
- порт воздействий, предназначенный для подключения управляющих
сигналов
(портов состояний), выбранных в качестве источника дистанционного запуска
дымоудаления в зоне. Обычно используется кнопка
«Вертикаль-МИ», входящая в группу
светодиодов, отображающих состояние зоны.
9
«Пуск пов. насосаª - порт воздействий, предназначенный для подключения управляющих
сигналов (портов состояний), выбранных в качестве источника ручного запуска повысительных
насосов в зоне. Обычно используются технологические шлейфы МЭУ или других приборов,
находящихся в зоне.
9
«КИПª - порт воздействий, предназначенный для контроля состояния источников питания
зоны. К нему подключаются технологические шлейфы контролирующие пультовые реле «КИП»
источников питания. Обычно используются технологические шлейфы МЭУ или других приборов,
находящихся в зоне.
9
«Охранаª - порт воздействий, предназначенный для контроля вскрытия приборных ниш,
защитных дверей и т.д. в зоне. К нему подключаются технологические шлейфы контролирующие
СМК, тмпер-контакты и т.п. Обычно используются технологические шлейфы МЭУ или других
приборов, находящихся в зоне.
9
Группа портов воздействий «Исп. Элементыª - используется для контроля состояния
подключенных к зоне клапанов дымоудаления. Подключение к ней портов состояний клапанов
происходит автоматически при подключении порта состояний «Пуск» зоны дымоудаления к
требуемым БКК элемента «Модуль управления этажный».
9
«Пускª - порт состояний, используемый для подачи управляющего воздействия для
активации клапанов дымоудаления и вентиляторов дымоудаления и подпора. Может принимать
состояния «Неактивен» (Норма), «Активировать» (Сработка 2).
9
«Пуск пов. насосаª - порт состояний, используемый для подачи управляющего воздействия
для активации повысительных насосов. Может принимать состояния
«Неактивен» (Норма),
«Активировать» (Сработка 2).
9
«Сост. Зоныª - порт состояний отражающий состояние зоны дымоудаления. Может
принимать следующие состояния:
«Норма»,
«Неисправность»
(Сработка
0),
«Внимание»
(Сработка_1), «Пожар» (Сработка 2). Обычно используется для управления соответствующими
индикаторами «Модуля индикации».
9
«Сост. Клап.ª - порт состояний отражающий состояние клапанов зоны дымоудаления.
Может принимать следующие состояния: «Закрыты» (Норма) - если все клапаны зоны закрыты;
«Неисправность»
(Сработка
0)
- если хотя бы один из клапанов неисправен;
«Открыты»
(Сработка_1) - если все клапаны зоны открылись; «Открываются/ Закрываются» (Сработка 2) -
если не все клапаны зоны открылись или закрылись. Обычно используется для управления
соответствующими индикаторами «Модуля индикации».
9
«Звуковая сигнализацияª - порт состояния, использующийся для подачи управляющего
воздействия на порты, соответствующие выходам приборов для подключения звукового
оповещения. Может принимать состояния «Отключен» (Норма), «Активировать» (Сработка 2). При
отключении звука в системе порт переходит в состояние
«Отключен» и, соответственно,
отключается выход прибора, управляемый данным портом.

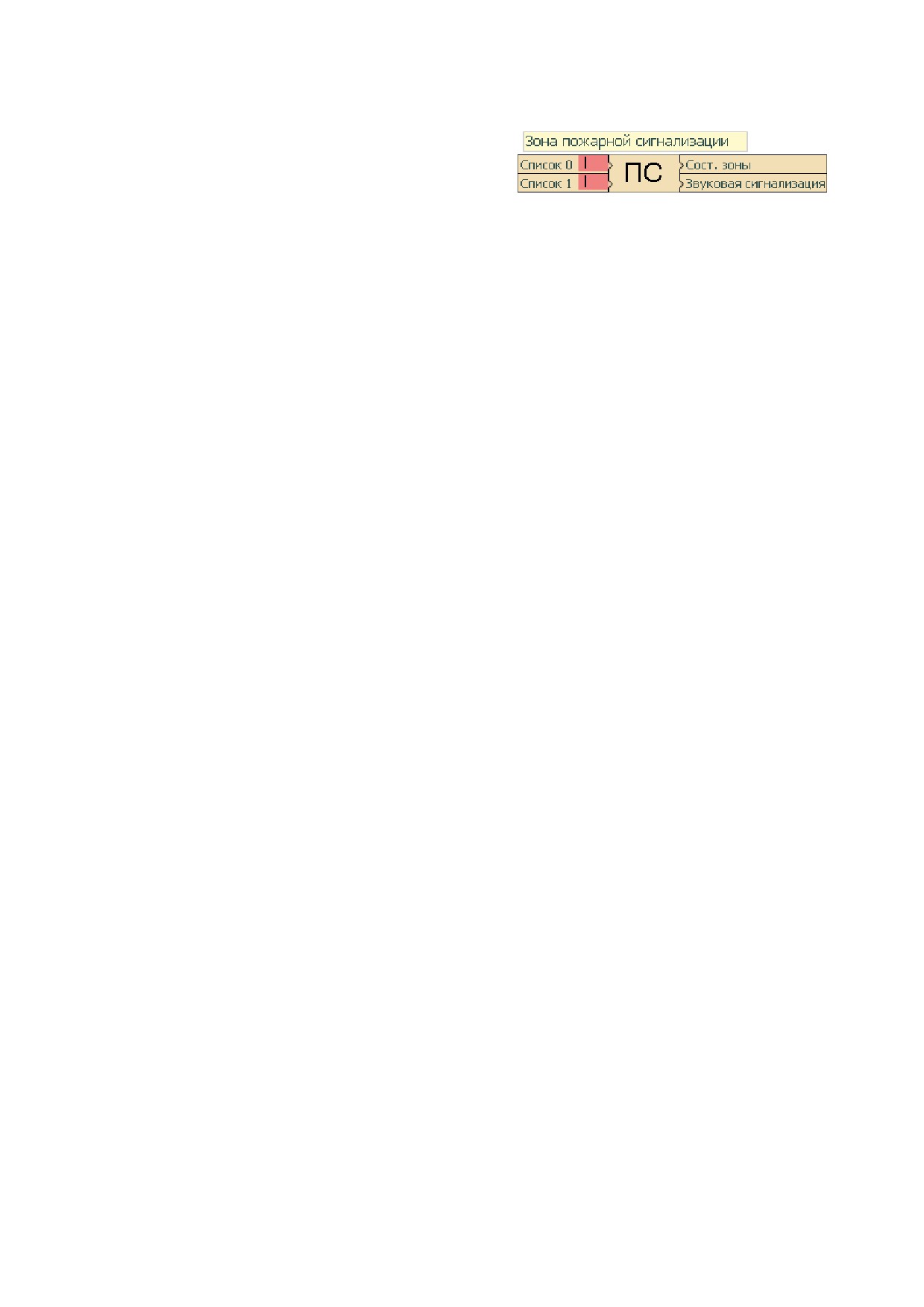

7.7.10. Зона пожарной сигнализации
Зона пожарной сигнализации - элемент
системы
выполняющий
функцию
пожарной сигнализации
Элемент системы «Зона пожарной сигнализации» имеет следующие порты воздействий и
состояний:
9
Список 0 - порт воздействий для подключения портов состояний, которые могут принимать
состояние «Пожар». Переход элемента в состояние «Пожар» («Внимание», «Неисправность»)
происходит при переходе в аналогичное состояние хотя бы одного из подключенных портов
состояний.
9
Список 1 - используется в тех случаях, когда необходимо получить состояние «Пожар» при
одновременной сработке извещателей в двух шлейфах. Если к порту воздействий «Список 1»
подключить пожарные шлейфы, то элемент перейдет в состояние «Пожар» только при переходе в
состояние «Пожар» или «Внимание» одновременно двух, подключенных к разным «спискам»,
портов состояний.
9
Сост. зоны - порт состояния элемента. Принимает состояния аналогичные состоянию зоны
такие как «Пожар» «Внимание», «Неисправность», «Норма». Может быть подключен к портам
воздействий любого элемента системы.
9
Звуковая сигнализация - порт состояния элемента системы. Может использоваться для
управления портами воздействий элемента, которые соответствуют выходам приборов для
подключения звукового оповещения и отключаются при отключении звука в системе. Например,
«Выход СЗУ» элемента «ПС-8»

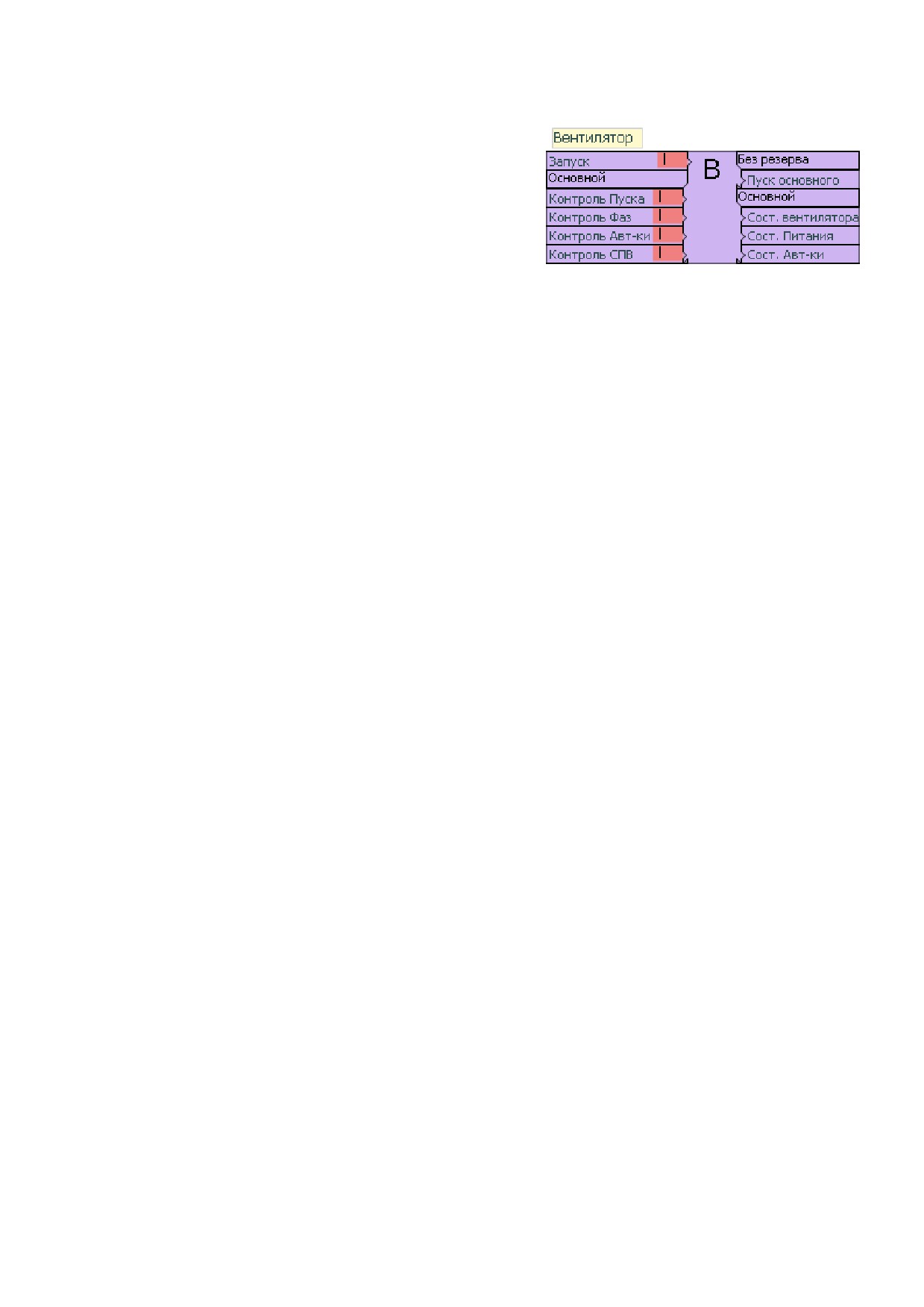

7.7.11. Вентилятор
Вентилятор
-
элемент
системы,
предназначенный
для
конфигурирования
вентиляторов дымоудаления и подпора воздуха.
Элемент может управлять и контролировать
состояние как одиночных вентиляторов, так и
вентиляторов с резервированием. Выбор
- с
резервированием или без - осуществляется в окне
«Свойства элемента» в разделе «Вентилятор
Если выбран тип «С резервированием», то сигнализатор потока, подключенный к БКК шкафа
управления основным вентилятором, выполняет функцию контроля выхода основного вентилятора
на режим (достижение нужной скорости потока воздуха). Интервал времени, за который вентилятор
должен выйти на режим, задается в секундах в окне свойств, в графе «Время контроля». Таким
образом, если за определенное время основной вентилятор не выйдет на режим, он отключится и
произойдет запуск резервного.
Для управления вентиляторами и контроля за их состоянием элемент имеет следующие порты
воздействий и состояний:
9
«Запускª
- порт воздействия, используемый для получения сигналов управления на
включение вентиляторов из зон дымоудаления. Обычно к нему подключаются порты состояний
«Пуск» требуемых зон дымоудаления.
9
Группа портов воздействий «Основнойª - используется для контроля состояния шкафа
управления основным вентилятором. Подключение к ней портов состояний шкафа управления
происходит автоматически при подключении порта состояний
«Пуск основного» элемента
«Вентилятор» к требуемым БКК элемента «Модуль управления этажный».
9
Группа портов воздействий «Резервныйª - используется для контроля состояния шкафа
управления резервным вентилятором. Подключение к ней портов состояний шкафа управления
происходит автоматически при подключении порта состояний
«Пуск резервного» элемента
«Вентилятор» к требуемым БКК элемента «Модуль управления этажный».
9
«Пуск основногоª - порт состояний используемый для подачи управляющего воздействия
для активации БКК, контролирующего шкаф управления основным вентилятором. Может
принимать состояния «Выключен» (Норма) и «Включить» (Сработка 2).
9
«Пуск резервногоª - порт состояний используемый для подачи управляющего воздействия
для активации БКК, контролирующего шкаф управления резервным вентилятором. Может
принимать состояния «Выключен» (Норма) и «Включить» (Сработка 2).
9
«Сост. вентилятораª - порт состояния, отражающий состояние вентилятора. Может
принимать следующие состояния: «Стоп» (Норма) - пускатель отключен; «Пуск» (Сработка 1) -
произошло включение пускателя; «Поток» (Сработка 2) - выход на режим по сигнализатору потока
воздуха.
9
«Сост. Питанияª - порт состояния, отражающий состояние напряжения питания на
силовом вводе шкафа управления. Может принимать следующие состояния:
«Норма»,
«Неисправность» (Сработка 2) - нет напряжения на вводе, нет одной из фаз, или перекос фазных
напряжений.
9
«Сост. Авт-киª - порт состояния, отражающий режим работы шкафа. Может принимать
следующие состояния: «Авт. включена» (Норма), «Авт. отключена» (Сработка 2).

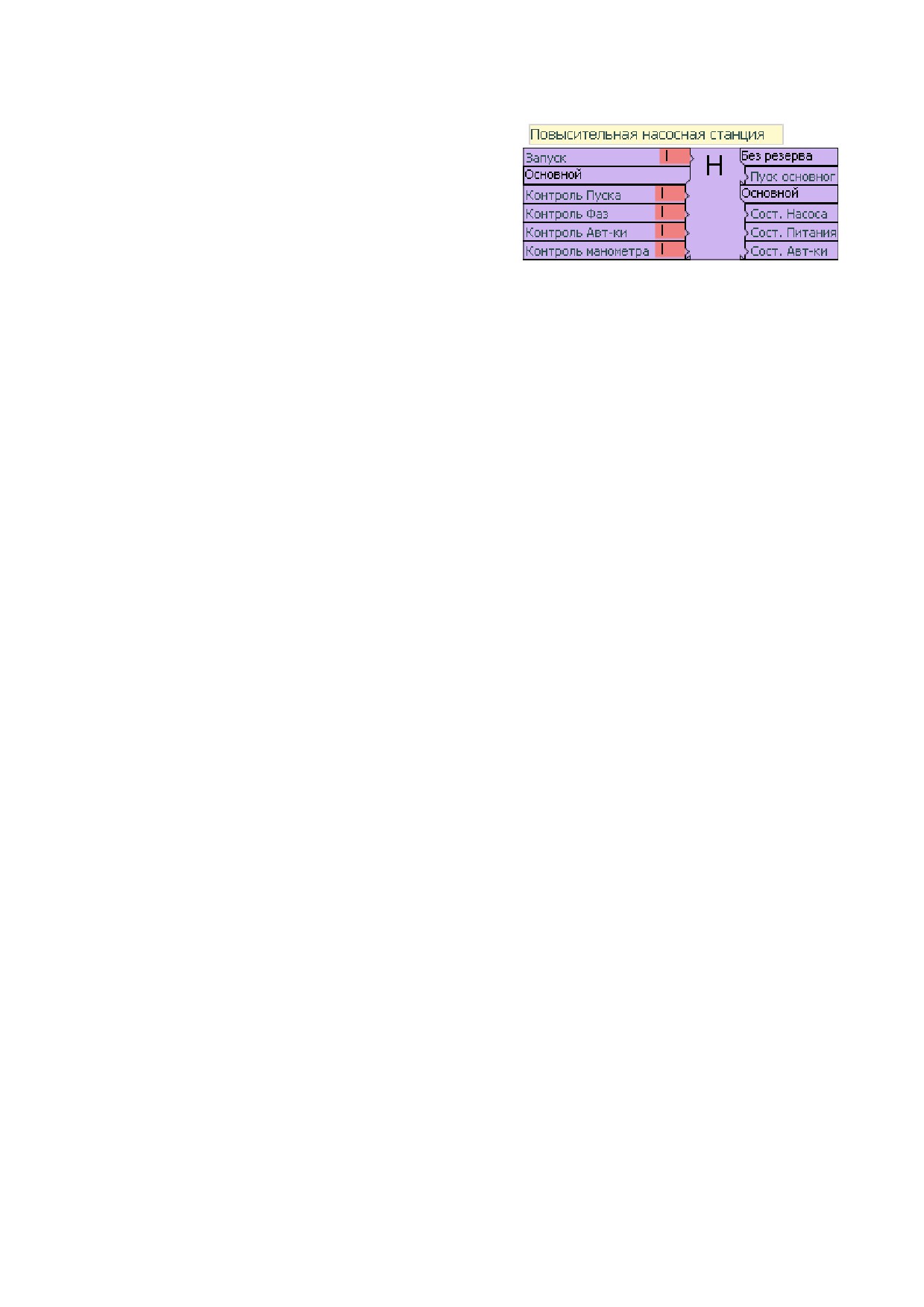

7.7.12. Повысительная насосная станция
Повысительная насосная станция
-
элемент системы, предназначенный для
конфигурирования
повысительных
насосных станций пожарных гидрантов.
Элемент может управлять и контролировать
состояние как одиночных повысительных
насосов, так и насосных станций с
резервированием.
Выбор
-
с
резервированием или без - осуществляется в
окне
«Свойства элемента» в разделе
«Насосная
Если выбран тип «С резервированием», то сигнализатор потока или манометр, подключенный
к БКК шкафа управления основным насосом, выполняет функцию контроля выхода основного насоса
на режим (достижение нужной скорости потока жидкости или нужного давления). Интервал времени,
за который насос должен выйти на режим, задается в секундах в окне свойств, в графе «Время
контроля». Таким образом, если за определенное время основной насос не выйдет на режим, он
отключится и произойдет запуск резервного.
Для управления насосами и контроля за их состоянием элемент имеет следующие порты
воздействий и состояний:
9
«Запускª
- порт воздействия, используемый для получения сигналов управления на
включение насосов из зон дымоудаления. Обычно к нему подключаются порты состояний «Пуск
пов. насоса» требуемых зон дымоудаления.
9
Группа портов воздействий «Основнойª - используется для контроля состояния шкафа
управления основным насосом. Подключение к ней портов состояний шкафа управления
происходит автоматически при подключении порта состояний
«Пуск основного» элемента
«Насосная» к требуемым БКК элемента «Модуль управления этажный».
9
Группа портов воздействий «Резервныйª - используется для контроля состояния шкафа
управления резервным насосом. Подключение к ней портов состояний шкафа управления
происходит автоматически при подключении порта состояний
«Пуск резервного» элемента
«Насосная» к требуемым БКК элемента «Модуль управления этажный».
9
«Пуск основногоª - порт состояний используемый для подачи управляющего воздействия
для активации БКК, контролирующего шкаф управления основным насосом. Может принимать
состояния «Выключен» (Норма) и «Включить» (Сработка 2).
9
«Пуск резервногоª - порт состояний используемый для подачи управляющего воздействия
для активации БКК, контролирующего шкаф управления резервным насосом. Может принимать
состояния «Выключен» (Норма) и «Включить» (Сработка 2).
9
«Сост. насосаª - порт состояния, отражающий состояние насоса. Может принимать
следующие состояния: «Стоп» (Норма) - пускатель отключен; «Пуск» (Сработка 1) - произошло
включение пускателя; «Поток» (Сработка 2) - выход на режим по датчикам.
9
«Сост. Питанияª - порт состояния, отражающий состояние напряжения питания на
силовом вводе шкафа управления. Может принимать следующие состояния:
«Норма»,
«Неисправность» (Сработка 2) - нет напряжения на вводе, нет одной из фаз, или перекос фазных
напряжений.
9
«Сост. Авт-киª - порт состояния, отражающий режим работы шкафа. Может принимать
следующие состояния: «Авт. включена» (Норма), «Авт. отключена» (Сработка 2).
7.8.
Создание конфигурации для мониторинга на ПК
Для мониторинга состояния системы «Вертикаль» с помощью персонального компьютера
необходимо выполнить следующие действия:
9
Создать конфигурацию для программы мониторинга.
9
Подключить ПК к базовой плате «Вертикаль-ПУ» при помощи адаптера «USB to RS-485».
9
Запустить программу мониторинга «ContMonitor» из комплекта поставки и загрузить в нее
ранее созданную конфигурацию.
9
Запустить мониторинг.
В данном разделе речь пойдет о создании конфигурации для программы мониторинга,
остальные пункты будут подробно рассмотрены в разделе 10.
Для создания конфигурации для программы мониторинга необходимо выполнить следующие
действия:
9
Создать логическую конфигурацию защищаемого объекта (подробно описано в разделах
7.5-7.7).
9
Подключить к порту воздействий «Базового блока» “Список для СВУ” порты состояний тех
элементов, которые необходимо контролировать при мониторинге системы (рисунок 7.26).
9
Создать физическую конфигурацию объекта.
9
Создать конфигурацию для программы мониторинга.

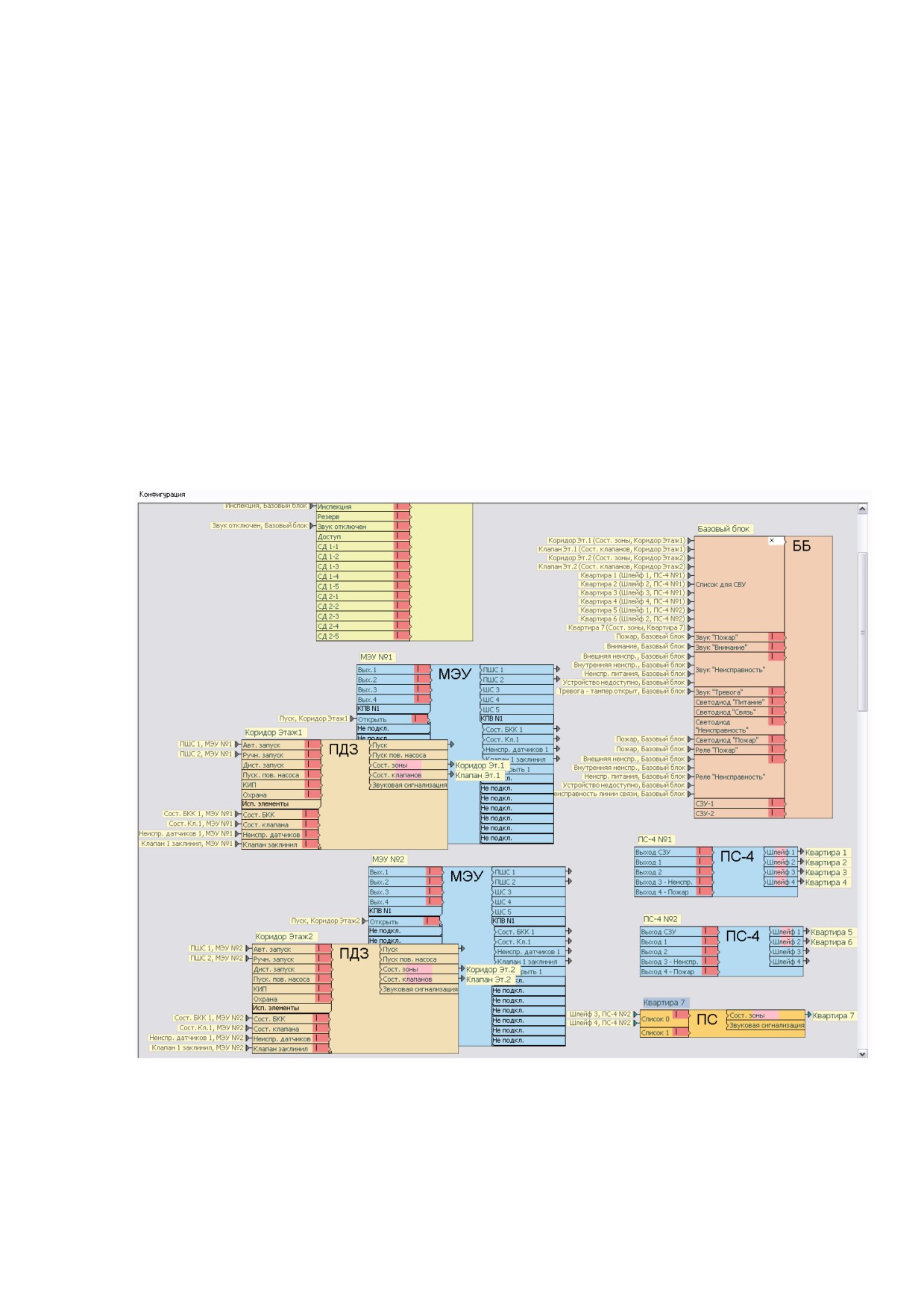

Логическая конфигурация
Рис. 7.26
7.8.1.
Подключение элементов мониторинга
Программа мониторинга позволяет контролировать следующие элемента системы: адресные
пожарные извещатели, зоны пожарной сигнализации, дымоудаления и пожаротушения,
исполнительные устройства, подключаемые к системе посредством «Вертикаль-БКК» и «Вертикаль-
АРМ», такие как противодымные и огнезадерживающие клапана, задвижки, шкафы управления, а
также установки пожаротушения, подключаемые к соответствующим выходам приборов тушения.
содержание .. 1 2 3 ..
