ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ И УПРАВЛЕНИЯ "ВЕРТИКАЛЬ". РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (Версия 2.0) - часть 1

МЭУ предназначен для контроля пожарных извещателей, отображения состояний и

управления клапанами противодымной защиты, шкафами управления, устройствами оповещения.

БКК предназначен для контроля состояний клапанов противодымной защиты, шкафов

управления пожарной автоматикой, передачи информации и прием команд на включение клапанов и

шкафов от МЭУ.

АРМ предназначен для управления сильноточными нагрузками через контакты реле по

командам ПУ.

ШУ предназначен для управления вентиляторами вытяжной и приточной вентиляции,

пожарными насосами, электрозадвижками.

Примечание: В зависимости от назначения системы отдельные элементы прибора могут не

использоваться.

Структурная схема системы пожарной сигнализации и противодымной защиты с

расположением элементов по кольцевой схеме показана на рисунке 2.1.

Структурная схема системы ПС и ПДЗ

Рис. 2.1

Кольцевая линия более надежна, поскольку не боится разрыва и рекомендуется при количестве

приборов более 32-х. В этом случае через каждые 32 прибора следует устанавливать изоляторы

линии, блокирующие поврежденный замыканием участок петли.

Структурная схема системы пожарной сигнализации с расположением элементов по двум

радиальным линиям связи показана на рисунке 2.2.

Структурная схема системы ПС

Рис. 2.2

Количество приборов в радиальной линии, подключенной к одному каналу связи, не должно

превышать 32-х штук.

Более подробно о построении цифровых линий связи, выборе их структуры, кабелей, поиске

возможных неисправностей описано в

«ППКПУ «Вертикаль». Линии связи. Руководство по

проектированию».

4.5.

Краткие технические характеристики МИ

МИ реализован по модульному принципу и предусматривает установку в корпус плат

индикации (ПИ) и плат кнопок управления (ПК). ПИ предназначены для отображения состояния

шлейфов, клапанов шкафов, датчиков и т.п. ПК позволяют включать клапана, шкафы в ручном

режиме, на плате предусмотрены светодиоды, подтверждающие включение клапана (шкафа).

Допускается одновременная установка ПИ и ПК в любом сочетании, в количестве, определенном

конструкцией изделия. Назначение кнопок и индикаторов плат устанавливается пользователем на

стадии программирования изделия.

9

общее число ПИ и ПК устанавливаемое в корпус - 8;

9

число индикаторов на ПИ - 8;

9

число состояний, отображаемых каждым индикатором ПИ - 3 (например, «Внимание»,

«Неисправность», «Пожар»);

9

число кнопок на ПК - 8;

9

число индикаторов на ПК - 8;

9

число состояний, отображаемых каждым индикатором ПК - 3 (например, «Включен»,

«Неисправность», «Выключен»);

9

число общих индикаторов МИ - 7 («Внимание», «Неисправность», «Пожар», «Тревога»,

«Питание», «Доступ», «Звук Откл.»);

9

вид связи с ПУ - цифровая линия, интерфейс RS 485;

9

встроенный звуковой сигнализатор;

9

антисабботажный контакт крышки корпуса;

4.6.

Краткие технические характеристики МИП

9

Информационных надписей - 2 («Пожар», «Этаж» («Крыло»)). Подсветка надписей -

светодиодная;

9

индикация номера этажа (помещения) - светодиодные семисегментные индикаторы на 2

знакоместа. Размер знака: высота - 70 мм, ширина - 50 мм;

9

вид связи с ПУ - цифровая линия, интерфейс RS 485;

4.7.

Краткие технические характеристики АРМ

9

Технологических шлейфов с контролем на обрыв и замыкание - 3;

9

релейных выходов с контролем на обрыв и замыкание - 2. Тип контактов - замыкающие,

исходное состояние - разомкнутое;

9

релейных выходов без контроля на обрыв и замыкание - 2. Тип контактов - переключающие;

9

параметры контактов реле: максимальный коммутируемый ток при напряжении не более 30

В - 8 А, при напряжении 220 В - не более 2 А;

9

вид связи с ПУ - цифровая линия, интерфейс RS 485;

9

для защиты от несанкционированного доступа АРМ имеет антисабботажный контакт

(«тампер-контакт»);

4.8.

Краткие технические характеристики ШУ с установленным БКК

9

коммутируемые напряжения - 220 В, 50 Гц, 380 В, 50 Гц

9

коммутируемая мощность:

Параметр

Тип ШУ

Наименование

ШУ-1

ШУ-2

ШУ-3

ШУ-4

ШУ-5

ШУ-6

Мощность, кВт

7,5

15

30

55

75

120

Габаритные размеры, мм

5000×400×220

650×500×220

800×650×250

Масса, кг

10

14

21

9

ШУ имеют пускатель, автомат перегрузки по току и тепловой защиты, блок контроля фаз;

9

в ШУ предусмотрен переключатель режима работы:

«Ручной»,

«Автоматический»,

«Отключен» и кнопка ручного пуска;

9

информация, передаваемая от БКК на МЭУ: «ШУ формирует сигнал «Неисправность» при

снижении напряжения питания по любой фазе ниже (170  10) В;

9

выходы состояния ШУ - 3, релейные, перекидные контакты («Ручной»- «Автоматический»,

«Отключен»-«Включен», «Неисправность»).

5. НАЗНАЧЕНИЕ ВХОДОВ И ВЫХОДОВ. ИНДИКАЦИЯ И УПРАВЛЕНИЕ

6. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ

6.1.

Общие сведения.

Проектирование предполагает выбор оборудования, реализующего необходимые функции, для

каждого участка защищаемого объекта, а так же определение порядка взаимодействия элементов

системы.

Программное обеспечение ППКПУ позволяет реализовать на основе прибора любую логику

построения пожарной сигнализации и противодымной защиты. Принцип построения основан на

задании необходимых функциональных требований для каждого участка защищаемого объекта и

выборе для реализации этих требований оптимального оборудования. Функциональные требования

для каждого участка могут перекрываться не каким либо одним прибором, а группой оборудования.

Например, если МЭУ двумя шлейфами пожарной сигнализации или количеством выходов не

закрывает задачу, конфигуратор подберет дополнительное оборудование (ПС4, АРМ и т.п.) и

логически объединит их группу позволяющую реализовать необходимые требования.

Ниже рассмотрен набор типовых вариантов для задач пожарной сигнализации и дымоудаления

с применением отдельных приборов или группы оборудования.

6.2.

Противодымная защита. Оборудование этажа (группы помещений).

Оборудование этажа

(группы помещений) предполагает установку МЭУ, и, при

необходимости, дополнительных приборов пожарной сигнализации ПС4, ПС4-2, адресуемого

релейного модуля (АРМ).

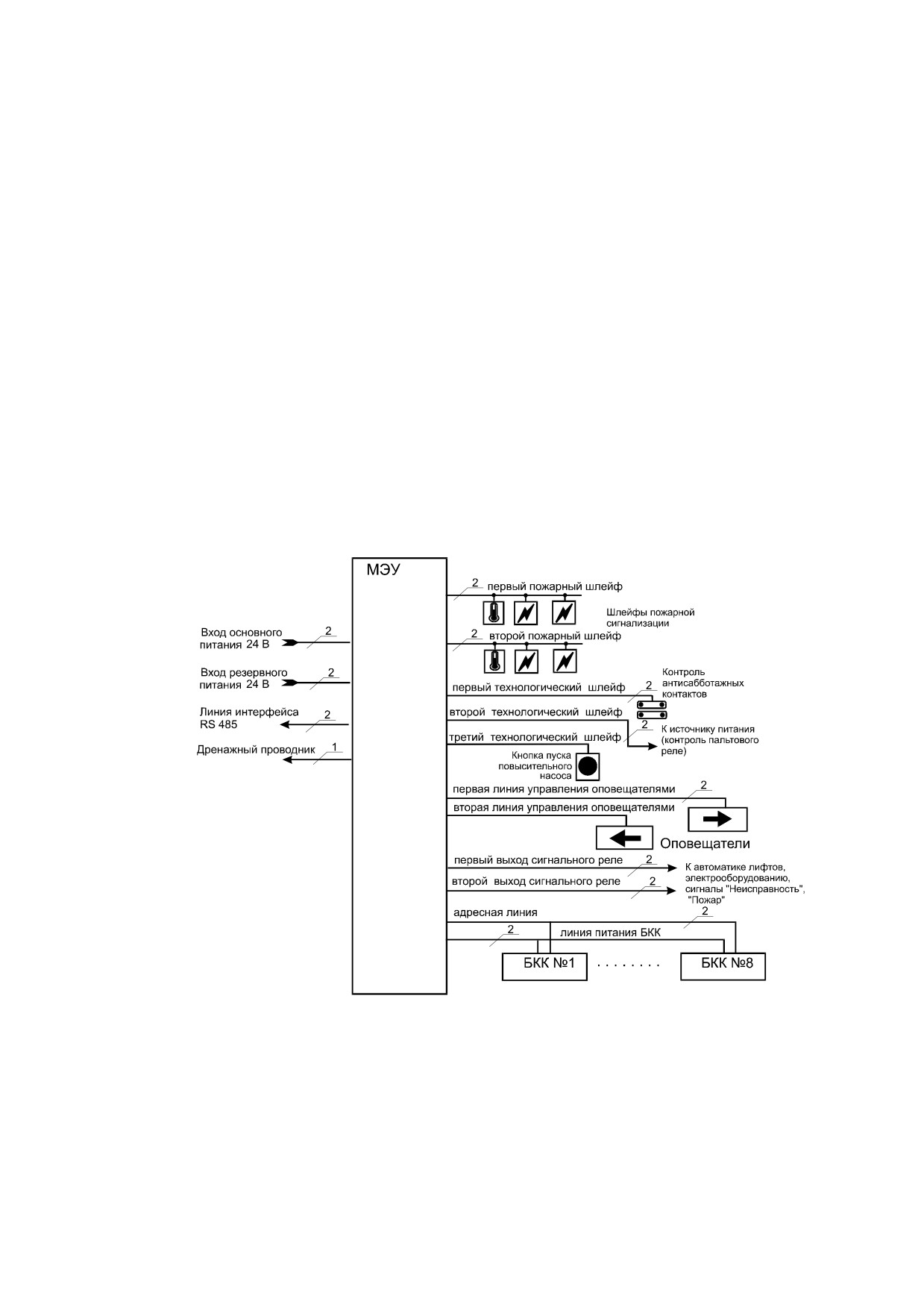

На рисунке 6.1 показан полный вариант внешних подключений МЭУ.

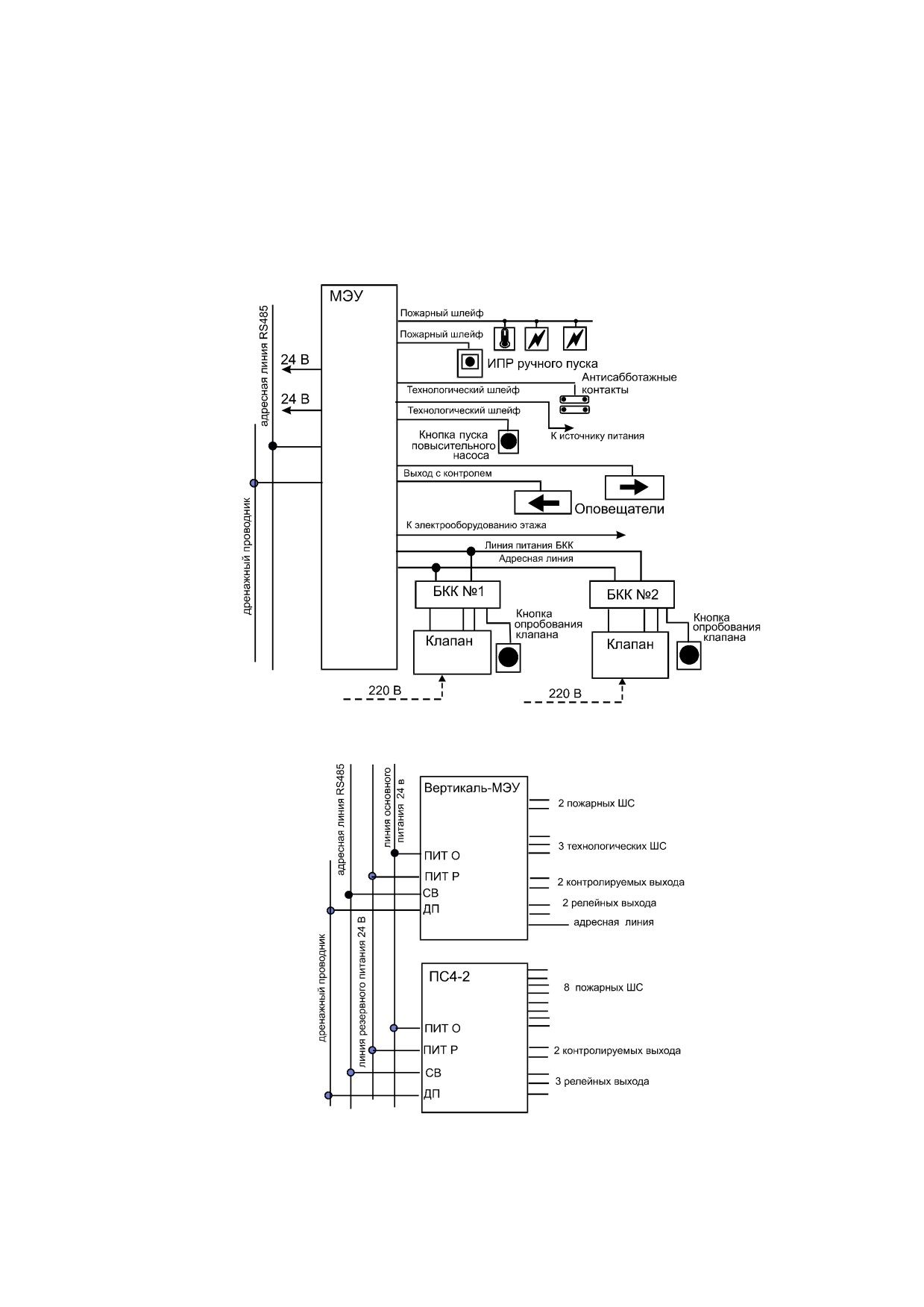

Внешние подключения МЭУ

Рис.6.1

Примечание: назначение технологических шлейфов и выходов сигнальных реле, показано

условно, конкретная функция для каждого шлейфа и выхода устанавливается на стадии разработки

алгоритма системы.

На рисунке 4 приведен типовой вариант организации системы дымоудаления этажа. Первый

шлейф пожарной сигнализации используется для контроля пожарных извещателей этажа, во втором

пожарном шлейфе включен ИПР для ручного запуска системы. Первый технологический шлейф

контролирует антисабботажные контакты этажного шкафа (СМК), через второй - контролируется

состояние источника питания, к третьему подключена кнопка пуска насосов пожарных гидрантов.

Примечание: Если, на несколько приборов используется один источник питания, контроль его

состояния может быть выполнен одним МЭУ.

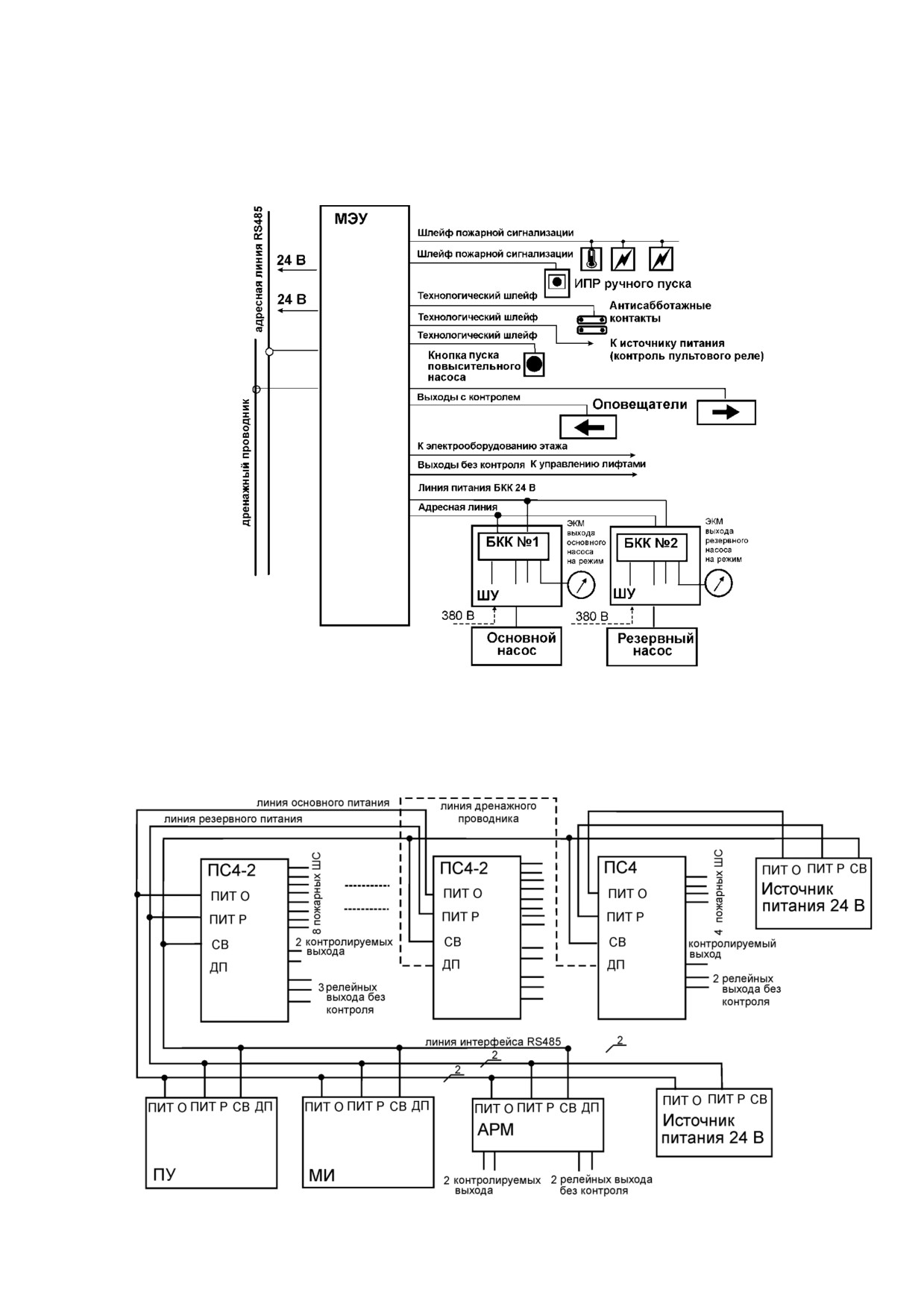

Включение и контроль клапанов осуществляется через БКК. На рисунке 6.2 показана ситуация

с двумя клапанами на этаже. Максимальное количество этажных клапанов контролируемых одним

МЭУ - 8. Штриховой линией показан подвод к клапану напряжения 220 В, это означает, что БКК

позволяет управлять клапанами с напряжением 24 В напрямую, а при напряжении управления 220 В

контролирует его наличие на вводе клапана (см. БКК. Руководство по эксплуатации). На рисунке 6.3

показана возможность расширения шлейфов пожарной сигнализации и выходов управления

посредством ПС 4-2, у которого 8 пожарных шлейфов, два выхода управления устройствами

оповещения и три дополнительных релейных выхода.

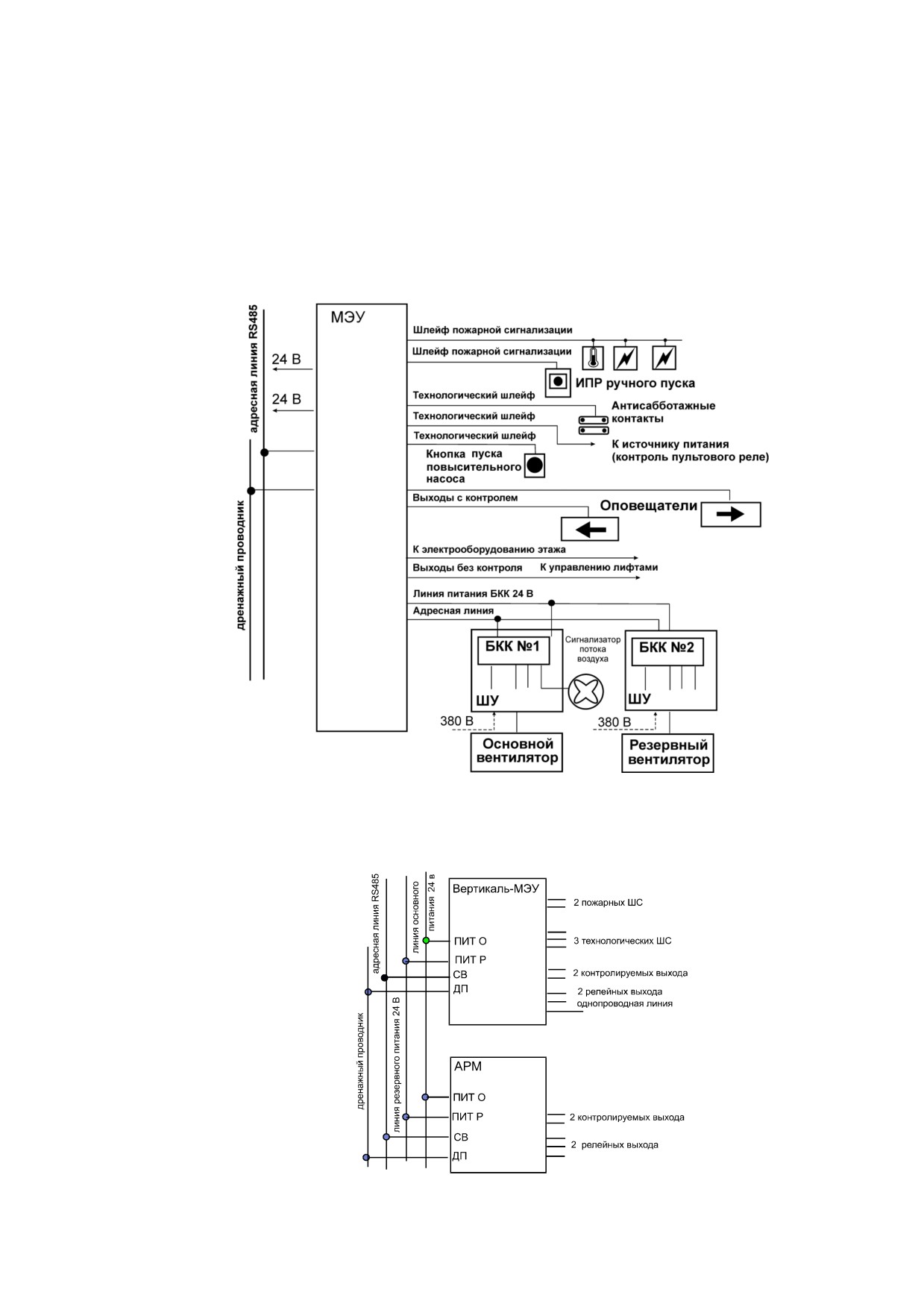

Типовой вариант системы дымоудаления этажа

Рис. 6.2

Схема расширения шлейфов и выходов управления

Рис. 6.3

6.3.

Оборудование технических помещений.

Оборудование технических помещений предполагает установку МЭУ, запрограм-мированного

на выполнение соответствующих функций. На рисунке

6.4 показано типовое расположение

оборудования в техническом помещении.

Первый шлейф пожарной сигнализации контролирует пожарные извещатели помещения, во

втором пожарном шлейфе включен ИПР ручного запуска системы. Первый технологический шлейф

контролирует антисабботажные контакты двери помещения, второй

- исправность источника

питания, к третьему подключена кнопка пуска насосов пожарных гидрантов. Сигнализатор потока

воздуха подключается к четвертому шлейфу БКК шкафа.

Типовой вариант оборудования технического помещения

Рис. 6.4

Через БКК управляются клапана (жалюзи) приточной вентиляции и шкафы управления

вентиляторами. Команды на управления автоматикой лифтов подаются с релейных выходов МЭУ.

При необходимости расширить число выходов можно использовать АРМ, как показано на рис. 6.5.

Рис. 6.5

Примечание: АРМ целесообразно применять если требуются мощные выходы с контролем на

обрыв и замыкание и дополнительные релейные выходы для удаленных объектов управления. Если

дополнительно к выходам требуются шлейфы сигнализации в этой же зоне удобнее использовать

ПС4 и ПС4-2.

На рисунке 6.6 показано условное расположение электрооборудования и автоматики в

насосной станции пожарных гидрантов.

Электрооборудование и автоматика повысительной насосной станции

Рис.6.6

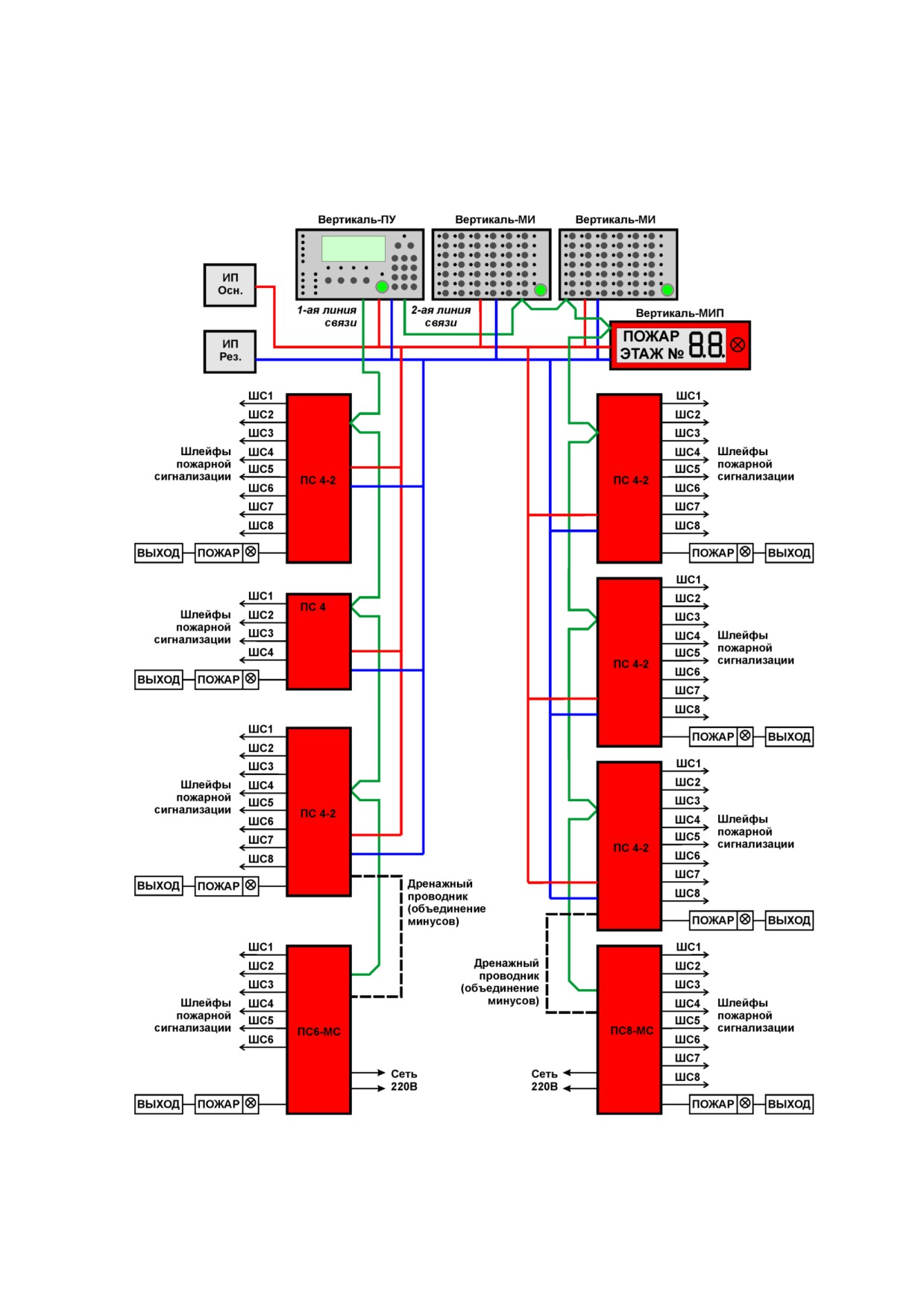

Упрощенная система пожарной сигнализации объекта, его информационных и силовых линий

с применением ППКПУ «Вертикаль» и двумя источниками питания показана на рисунке 6.7, на

рисунке 6.8 условно изображена схема пожарной сигнализации и противодымной защиты здания.

Упрощенная система пожарной сигнализации объекта

Рис. 6.7

16

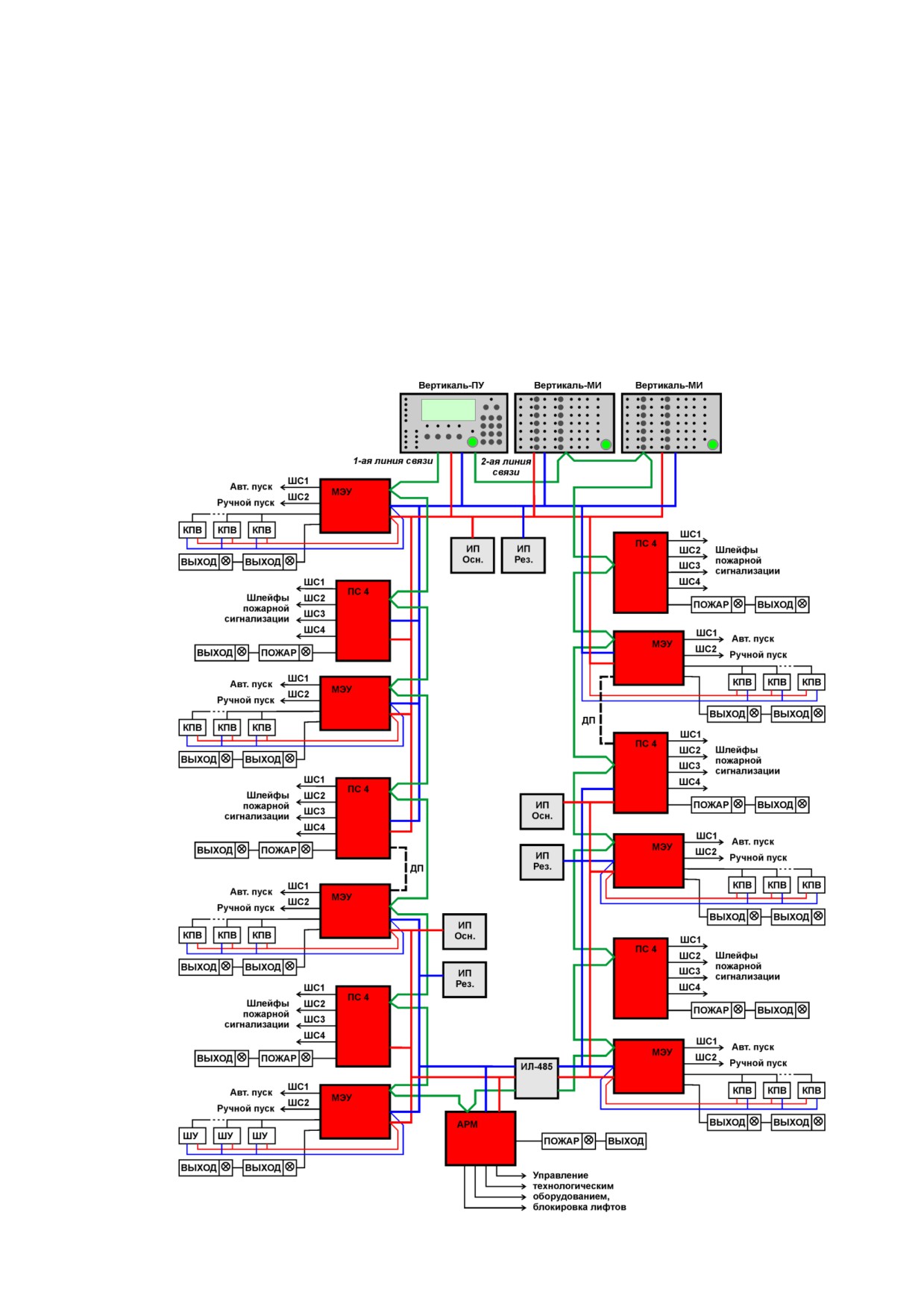

Структурная схема пожарной сигнализации и противодымной защиты

здания

Рис. 6.8

6.4.

Проектирование цифровых линий связи

Общие положения:

Проектирование линий связи предполагает выбор их архитектуры и параметров проводов.

В ППКПУ связь между различными приборами осуществляется двухпроводным цифровым

интерфейсом RS-485. Как правило, предельная длина линий связи, при которой обеспечивается

уверенный

обмен

информацией

на

средних

скоростях

около

3500

-

4000 м. Теоретически, длина линии на низких скоростях обмена может достигать и

4500 м, однако к особенностям прокладки проводов, их типу, уровню и параметрам внешних помех

предъявляются достаточно жесткие требования, которые на практике тяжело выполнить и

проконтролировать. Работа на предельных расстояниях может привести к тому, что какое-то время

оборудование будет работать прекрасно, однако при появлении на объекте достаточно сильного

источника помехи или прокладки рядом с линиями связи дополнительных силовых проводов в

системе начнут возникать сбои случайного характера, причину которых, определить очень трудно.

Возможность использовать длинные интерфейсные линии во многом определяется опытом

проектировщика, его умением оценивать реальную ситуацию, а также высоким качеством монтажа

и наладки.

Уровни цифровых информационных сигналов отсчитываются относительно общего нулевого

уровня системы, поэтому требуется обязательная связь «минусовых» клемм пульта и остальных

приборов между собой. При питании от одного источника питания дополнительно объединять цепи

"0В" пульта и приборов не требуется.

Для подключения приборов и пульта к интерфейсу RS-485, необходимо контакты "СВ1" и

"СВ2" приборов и пульта подключить соответственно к линиям СВ1 и СВ2 интерфейса.

Архитектура интерфейсных линий может быть последовательной, кольцевой или типа «звезда»

(рис. 6.9). Кольцевое соединение во всех случаях является предпочтительным, так как при разрыве

на линии не происходит нарушения связи. Пульт может быть установлен в любом месте

последовательной или кольцевой линии RS-485. Ответвления на линии нежелательны, так как они

увеличивают отраженный сигнал в линии, но практически допустимы при небольшой длине

ответвлений. Для увеличения длины линии связи и разделения кольца на независимые участки

могут быть использованы повторители-ретрансляторы интерфейса RS-485. Например, изолятор

линии с гальванической развязкой "ИЛ-485" позволяет увеличить длину линии максимум на 3000

м, обеспечивает гальваническую изоляцию между сегментами линии и автоматически отключает

короткозамкнутые участки кольцевого интерфейса RS-485. Цепи "0В" изолированных сегментов не

объединяются.

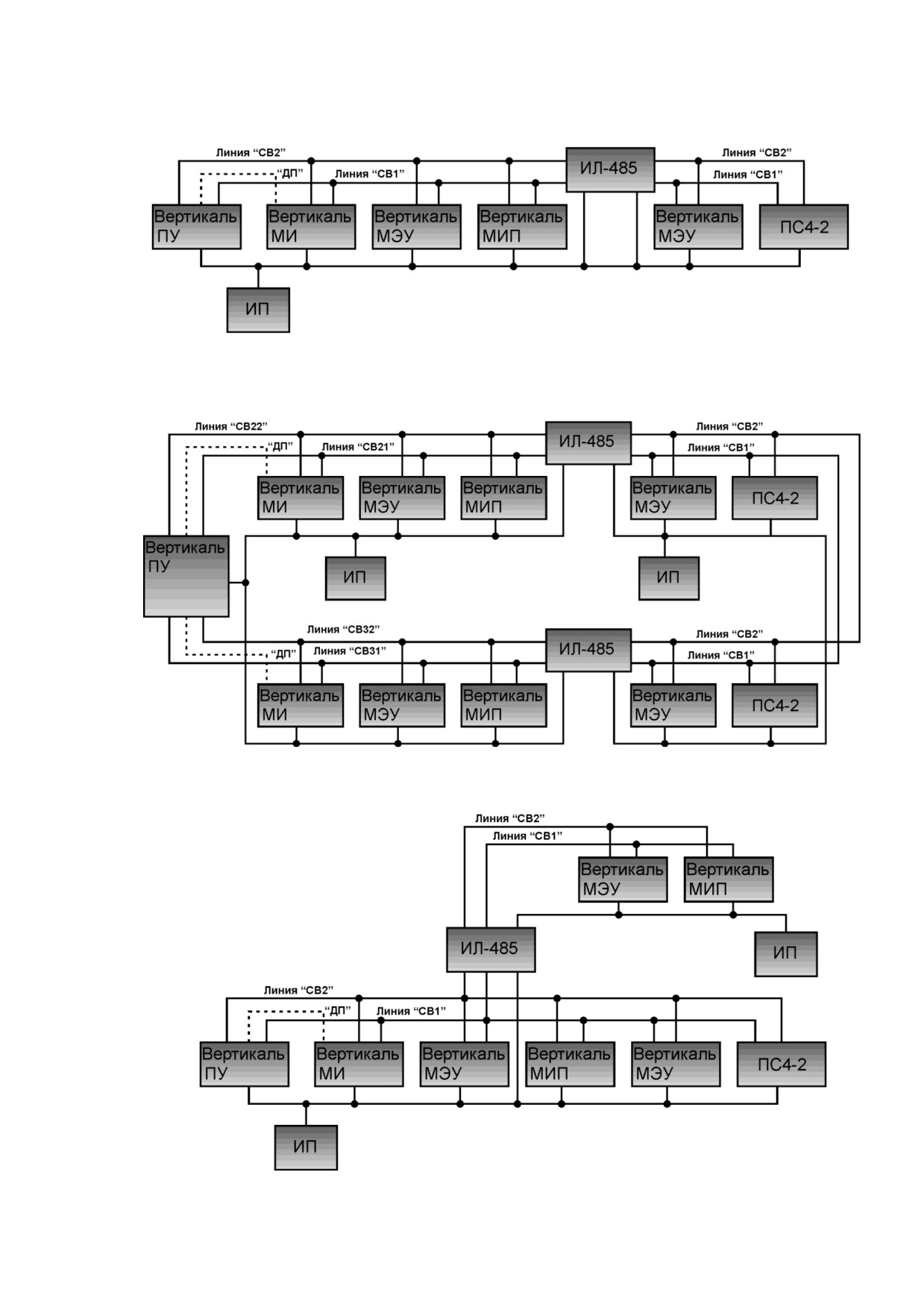

Последовательное соединение информационных линий

а)

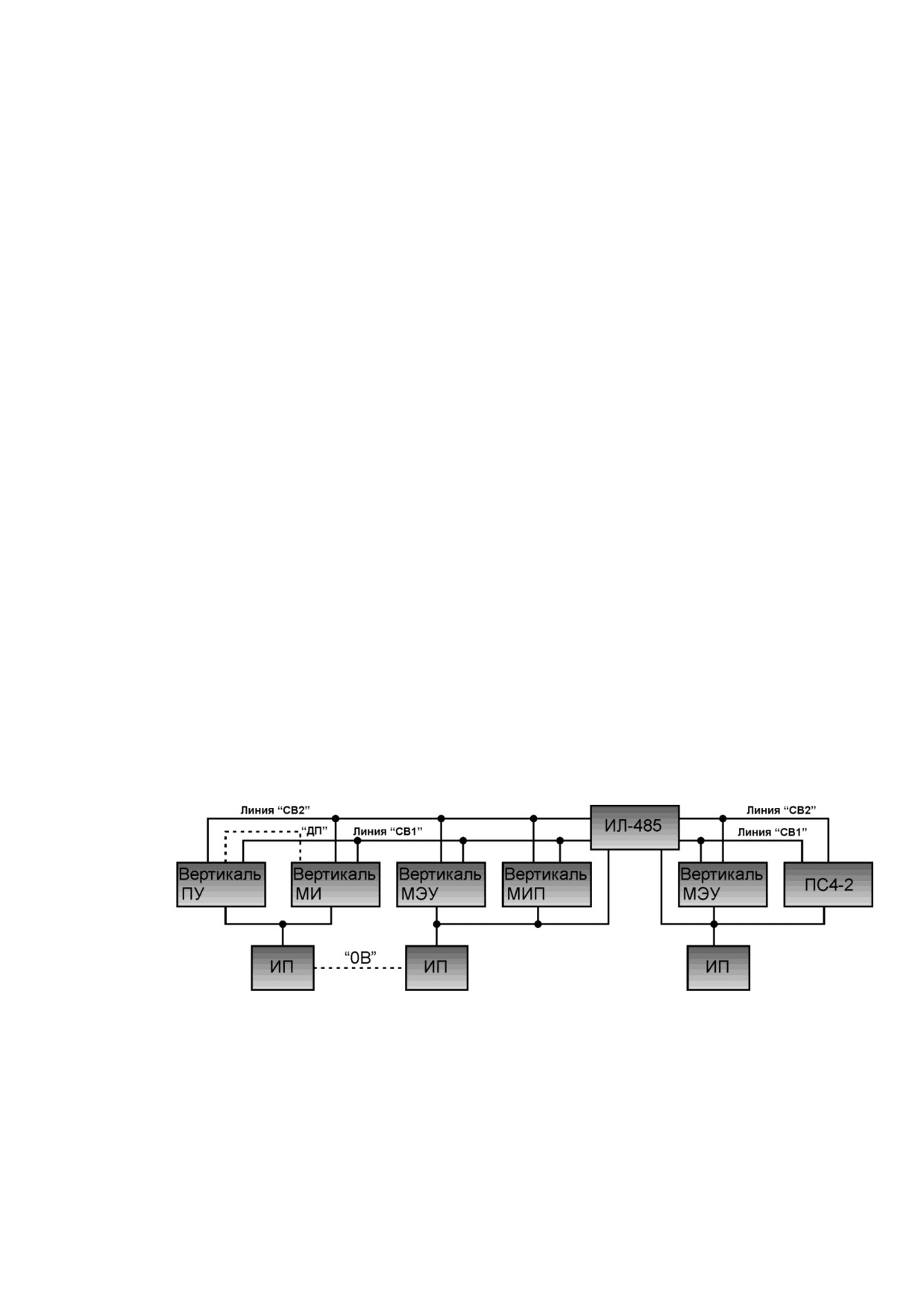

Последовательное соединение информационных линий при питании

отдельных сегментов от одного источника питания

б)

Соединение кольцом

в)

Соединение звездой

г)

Рис. 6.9

Рекомендации по проектированию

1. При небольших расстояниях между приборами (100 - 200 м) линии интерфейса RS-485

допускается выполнять обычным, не экранированным, не витым проводом. При больших

расстояниях, линии интерфейса следует выполнять витой парой в экране;

2. Сечение одной жилы провода должно быть не менее 0,2 мм², (диаметр - не менее 0,5 мм);

3. Длина линии интерфейса не должна превышать 3500 м;

4. Для приборов, питаемых от разных источников, обязательно соединение «-ª клемм

или клемм «ДПª соседних приборов, запитанных от разных источников питания.

Примечание. При необходимости, в случае нестабильности связи на длинных линиях или в

условиях больших помех (производственные здания), на клеммах первого и последнего прибора в

линии можно установить согласующие резисторы порядка 120 Ом (Рис. 6.11).

Рис. 6.10

6.5.

Проектирование локальных линий связи

В ППКПУ связь между МЭУ и БКК осуществляется посредством локальной линии связи.

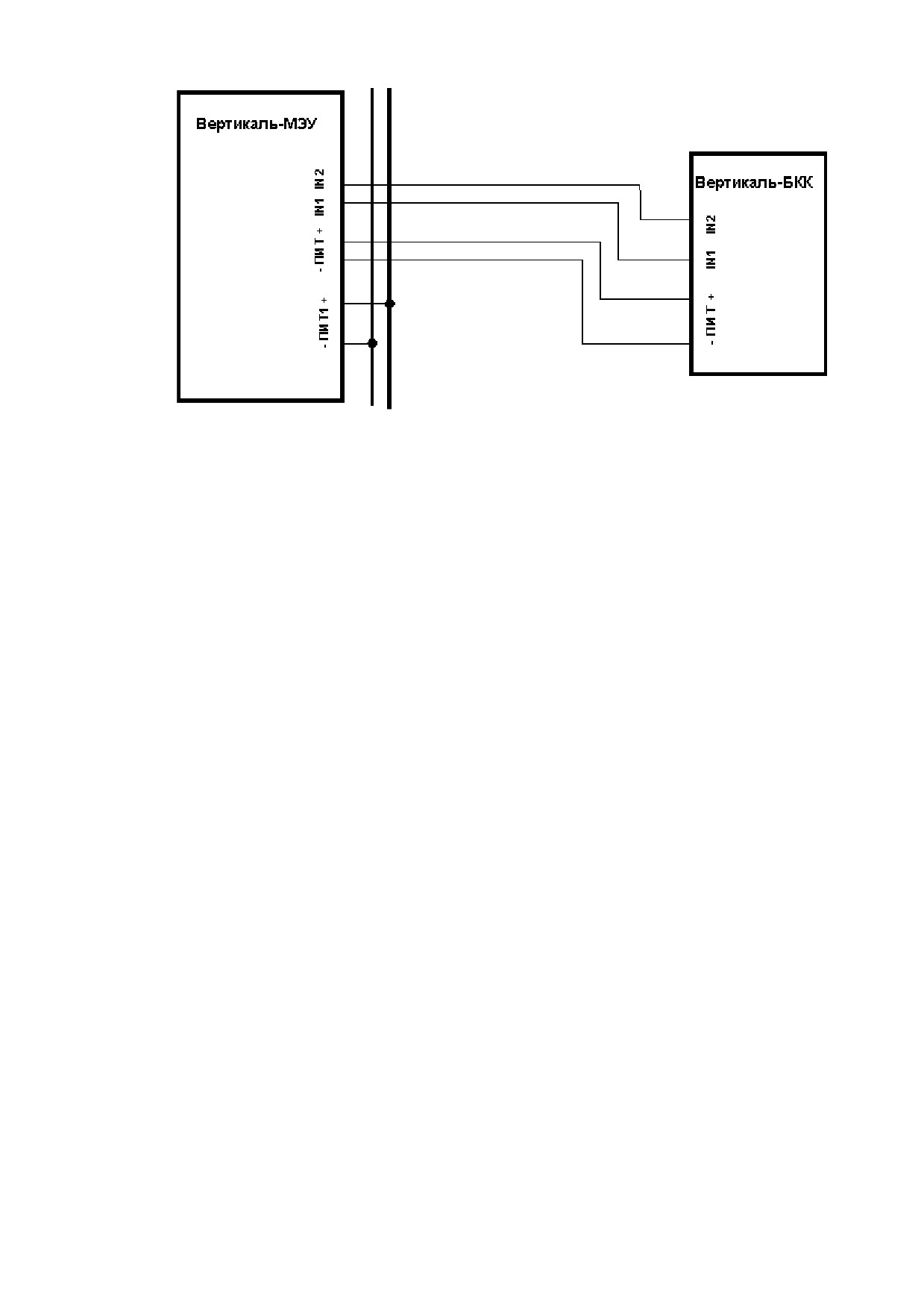

Подключение к МЭУ клапанов КПВ со встроенным БКК осуществляется, как показано на

рисунке 6.11, а). Для улучшения помехоустойчивости и повышения надежности связи, необходимо

линии питания и связи между БКК и МЭУ прокладывать рядом (в одном коробе).

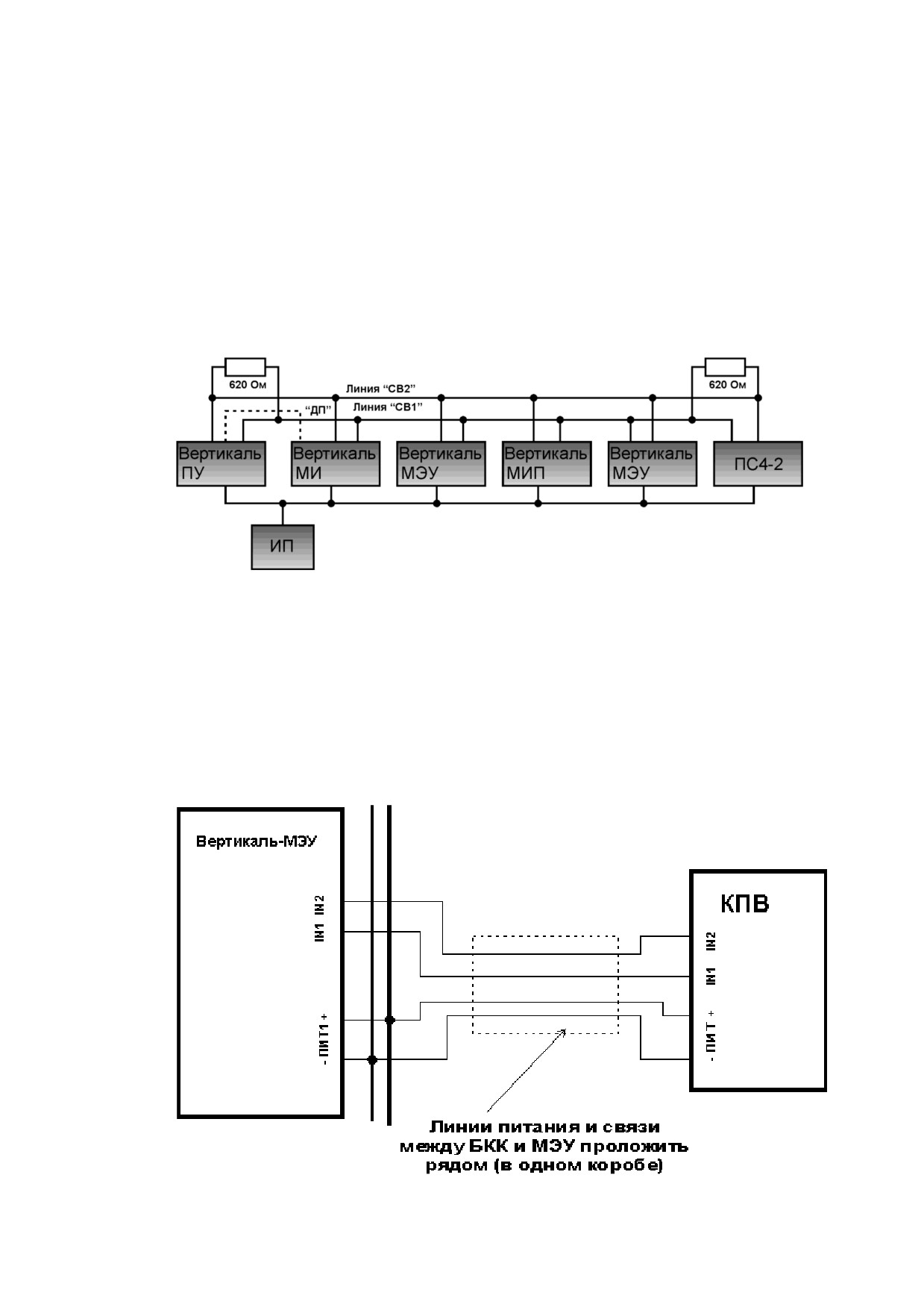

Подключение к МЭУ шкафов управления с БКК-ШУ и клапанов с выносным БКК

осуществляется, как показано на Рис.6.11, б). В данном случае питание на БКК подается со

специальных клемм на плате МЭУ.

Локальные линии связи

а)

б)

Рис. 6.11

Рекомендации по проектированию

1. Сопротивление линии связи не должно превышать ХХХ Ом;

2. Погонная емкость линии связи должна быть не более 20нФ;

3. Длина линии связи не должна превышать 250 м.

7. КОНФИГУРИРОВАНИЕ

7.1.

Термины и определения.

Для того чтобы создать систему дымоудаления или сигнализации на каком-либо объекте,

необходимо смонтировать приборы управления - компоненты системы, подключить извещатели к

их входам и исполнительные устройства к выходам. Чтобы установленное оборудование смогло

выполнить поставленную задачу, необходимо задать алгоритм взаимодействия между входами и

выходами приборов, т.е. создать конфигурацию и записать её в центральный пульт управления

«Вертикаль-ПУ»

Создание конфигурации осуществляется на ПК с помощью программы-конфигуратора.

При создании конфигурации основным звеном является элемент системы. Он представляет

собой аппаратно-программный модуль, выполняющий определенную функцию в рамках системы -

«Зона дымоудаления»,

«Зона пожарной сигнализации»,

«Модуль управления этажный»,

«Повысительная насосная станция пожарных гидрантов» и т.п. Элемент системы включает в себя

порты воздействий, порты состояний и компоненты системы (могут отсутствовать), объединенные

между собой алгоритмом взаимодействия, соответствующим выполняемым функциям и присущим

только для этого элемента системы (смотри рисунок 7.1). Подробное описание всех элементов

системы находится в разделе 7.7

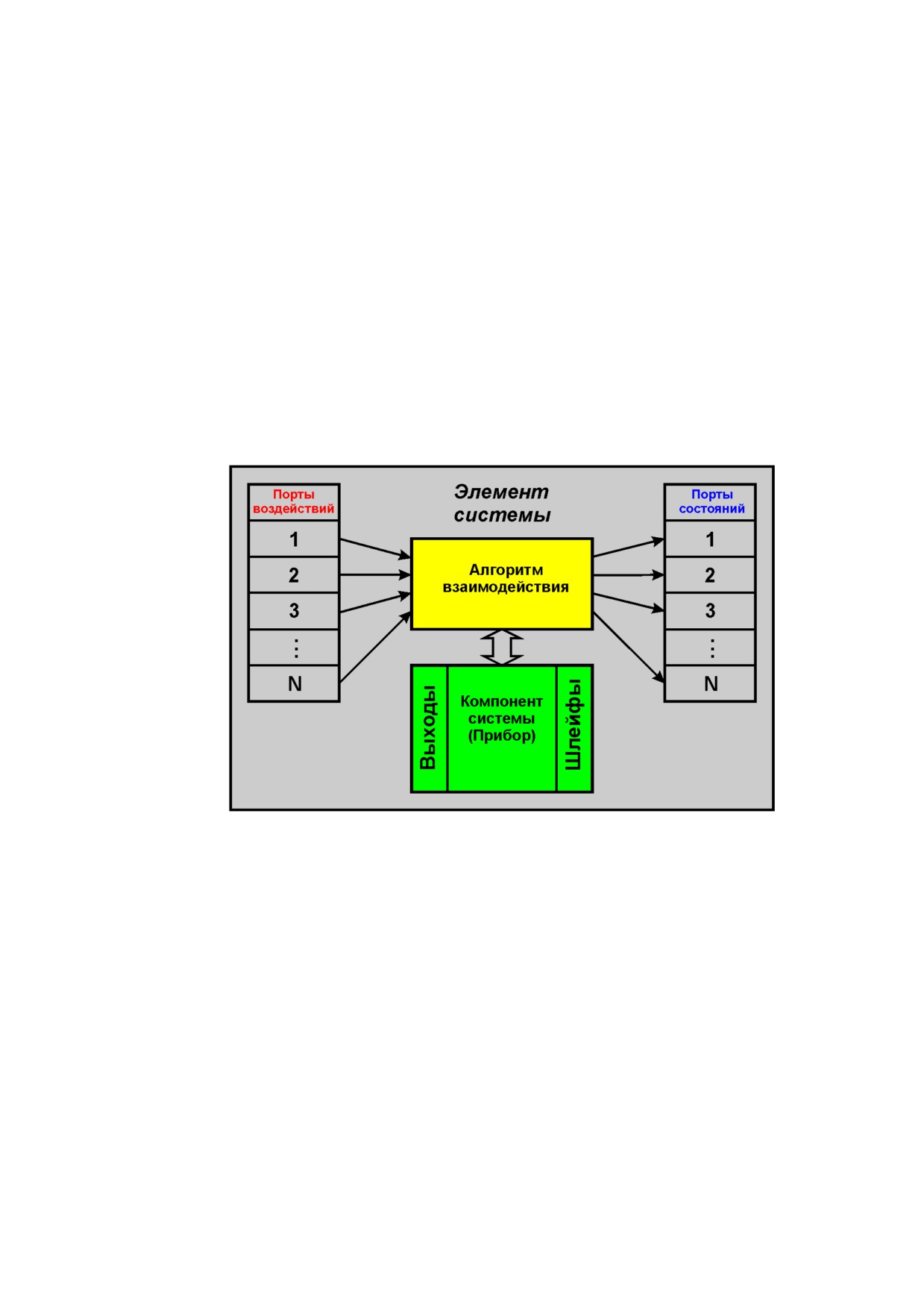

Структура элемента системы

Рис.7.1

Порты воздействий - это логические входы элемента системы, выполняющие функцию

приема управляющих воздействий. Далее эти воздействия обрабатываются внутри элемента и, в

зависимости от внутренней логики, происходит переход элемента в какое-либо, свойственное ему,

состояние или включение соответствующего выхода прибора, входящего в его состав.

Элементы системы могут изменять свое состояние как при получении управляющего сигнала

на портах воздействий, так и при изменении состояния прибора, входящего в его состав. Для передачи

состояний элемента, прибора и состояний входов приборов (шлейфов, кнопок) с целью управления

другими элементами системы используются порты состояний - логические выходы элемента.

Порты состояний элемента делятся на две группы - порты состояний присущие только этому

конкретному элементу и стандартные порты состояний

(обычно скрыты на графическом

изображении), такие как

«Пожар», «Неисправность», «Обрыв линии связи» и т.п. Состояния

стандартных портов автоматически передаются на базовый блок и могут изменять состояние всей

системы вцелом. Например, если в элементе возникло состояние «Пожар», то оно автоматически

передастся на

«Вертикаль-ПУ» и вся система перейдет в состояние

«Пожар» с включением

соответствующей сигнализации или дымоудаления по заранее сконфигурированному алгоритму. При

необходимости передачу стандартных состояний можно отключить (более подробно смотри раздел

7.6).

Некоторые элементы системы, такие как «Зона пожарной сигнализации» могут не содержать в

своем составе компонента системы. В таком случае внешние воздействия, подключенные к портам

воздействий, будут изменять порты состояний и стандартные состояния элемента в соответствие с

внутренним алгоритмом взаимодействия.

Элементы системы, такие как «ПС-4», «ПС-8», «Модуль индикации МИ» и т.п. имеют

упрощенный внутренний алгоритм взаимодействия и практически полностью соответствуют

входящему в них компоненту системы

(Рисунок

7.2). В таком случае порты воздействий

соответствуют физическим выходам приборов, светодиодам, звуковым сигналам и т.д., а порты

состояний - шлейфам приборов и кнопкам. Таким образом внешнее воздействие, приходящее на

порты воздействий, вызывает изменение состояния соответствующих выходов приборов

(включение/выключение), а переход шлейфов прибора в состояния «Пожар», «Неисправность» и т.д.

приведет к переходу в аналогичное состояние соответствующего порта состояний.

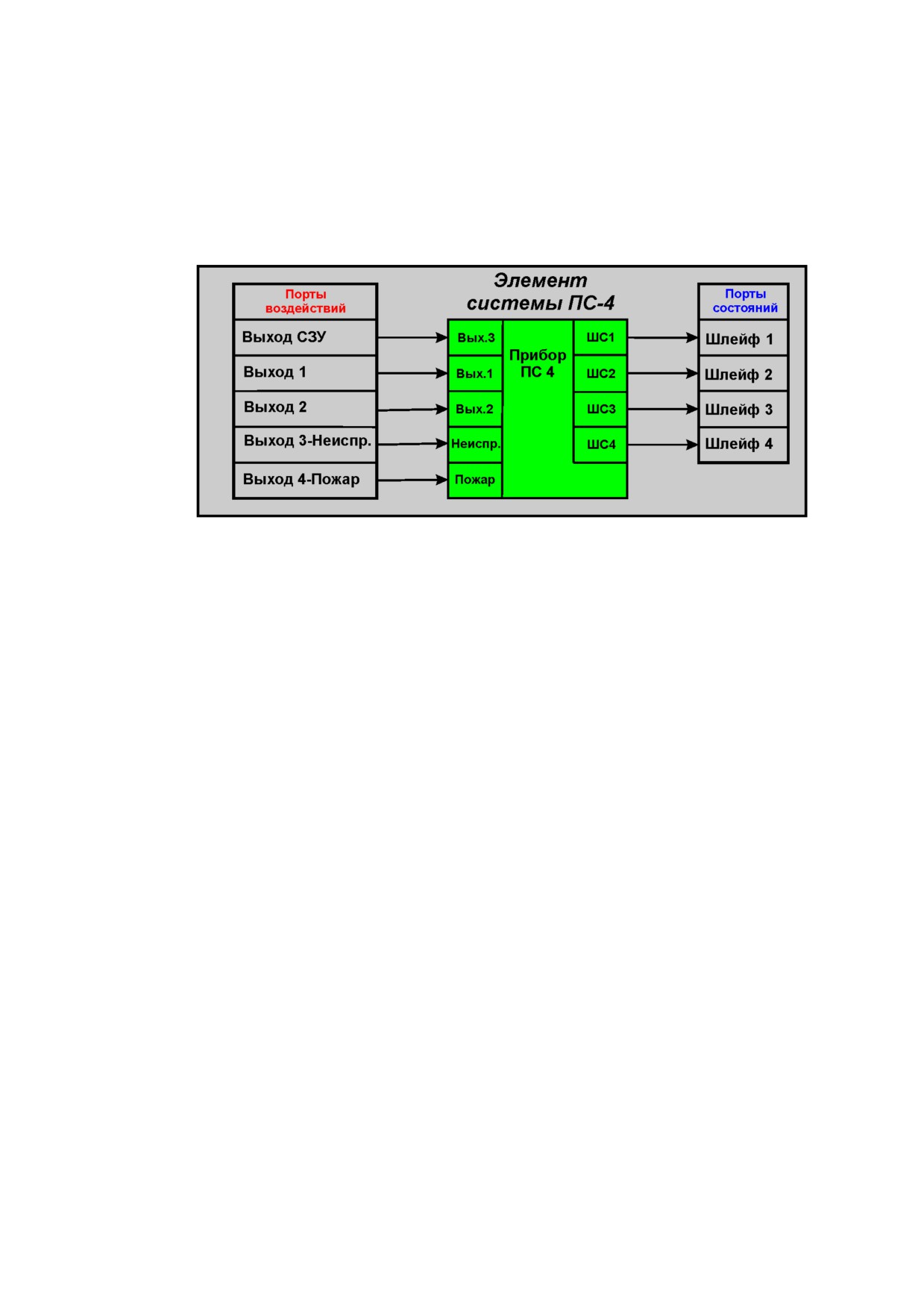

Структура элемента ПС-4

Рис.7.2

7.2.

Требования к аппаратуре и программному обеспечению

Для выполнения процедуры конфигурирования необходим персональный компьютер (ПК) и

программное обеспечение Вертикаль_Prog из комплекта поставки ППКПУ.

Требования к ПК:

- процессор Intel или AMD с тактовой частотой не менее 600МГц;

- Операционная система Microsoft Windows XP;

- Объем оперативной памяти - 256 МБ;

- Свободное место на жестком диске - 100МБ.

В состав программного обеспечения входят:

- Конфигуратор -архив “Вертикаль_Prog.rar”;

- Драйвер устройства связи - папка “Driver”;

7.3.

Установка программного обеспечения

Для установки программного обеспечения

“Вертикаль_Prog” необходимо выполнить

следующие действия:

1) установить драйвер устройства связи, для чего запустить файл “CDM_Setup.exe” из папки

“Driver”. Если при этом система потребует установить Microsoft .NET Framework 2.0, то необходимо

выполнить его установку и повторить установку драйвера.

2) выполнить

установку

конфигуратора,

для

чего

разархивировать

файл

“Вертикаль_Prog.rar”.

7.4.

Общие сведения

Конфигуратор представляет собой программу для создания логической и физической

конфигурации системы пожарной сигнализации, дымоудаления, пожаротушения «Вертикаль».

Под логической конфигурацией следует понимать совокупность элементов системы с

установленными между ними взаимосвязями, которые будут обеспечивать выполнение требуемых

функций защиты объекта - пожарной сигнализации, дымоудаления, пожаротушения и т.д. Поэтому,

при создании конфигурации изначально выбираются типовые элементы системы (например «Зона

дымоудаления», «МЭУ» и т.д.), в зависимости от требуемых функций, а потом устанавливаются

нужные взаимосвязи между их портами воздействий, портами состояний и стандартными

состояниями.

Физическая конфигурация - конфигурация для программы мониторинга состояния системы на

персональном компьютере (более подробно смотри в разделе 7.8).

При делении системы на элементы необходимо учитывать требования к информации,

выводимой на пульте управления. Таким образом, если необходима информация, на каком этаже

произошел пожар, то один элемент - будет соответствовать этажу, а если в каком помещении или

крыле этажа - то один элемент будет соответствовать этому помещению или крылу.

7.5.

Интерфейс пользователя

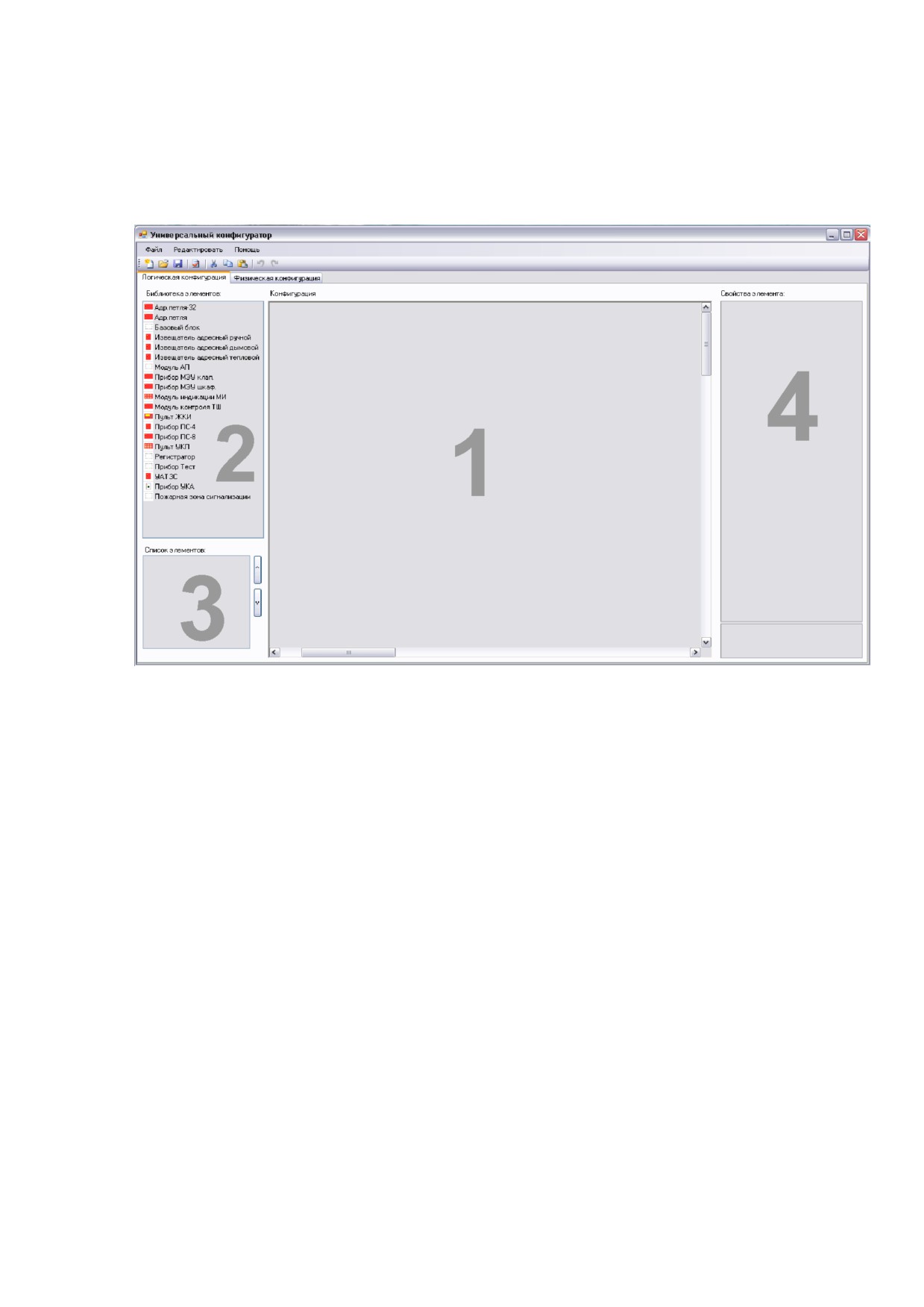

Рабочая зона конфигуратора разделена на четыре окна (Рис.7.3):

Рабочая зона конфигуратора

Рис. 7.3

7.5.1.

Окно «Конфигурацияª (1)

Является основным рабочим окном, в которое добавляются типовые элементы системы из

библиотеки, и в котором выполняются основные действия над этими элементами (см. пункт 7.6).

7.5.2.

Окно «Библиотека элементовª (2)

В окне располагаются типовые элементы системы «Вертикаль» такие как:

- Базовый блок - базовая плата Вертикаль-ПУ;

- Пульт ЖКИ - плата индикации Вертикаль-ПУ;

- Модуль индикации МИ - Вертикаль-МИ;

- МЭУ - Вертикаль-МЭУ;

- АРМ - Вертикаль-АРМ;

- ПС-4 - ППКП ПС 4;

- ПС-8 - ППКП ПС 4-2;

- Зона дымоудаления;

- Зона пожарной сигнализации.

Более подробно свойства элементов системы описаны в разделе 7.7. Чтобы добавить типовой

элемент в рабочее окно необходимо:

 выделить элемент в списке «Библиотека элементов»;

 перетащить в рабочее окно «Конфигурация».

Примечание: при запуске конфигуратора автоматически создаются элементы «Базовый

блокª и «Пульт ЖКИª с заранее установленным минимальным набором логических связей

(Рис.7.4).

После проделанных операций в окне «Конфигурация» отобразится добавленный элемент

(Рис.7.5).

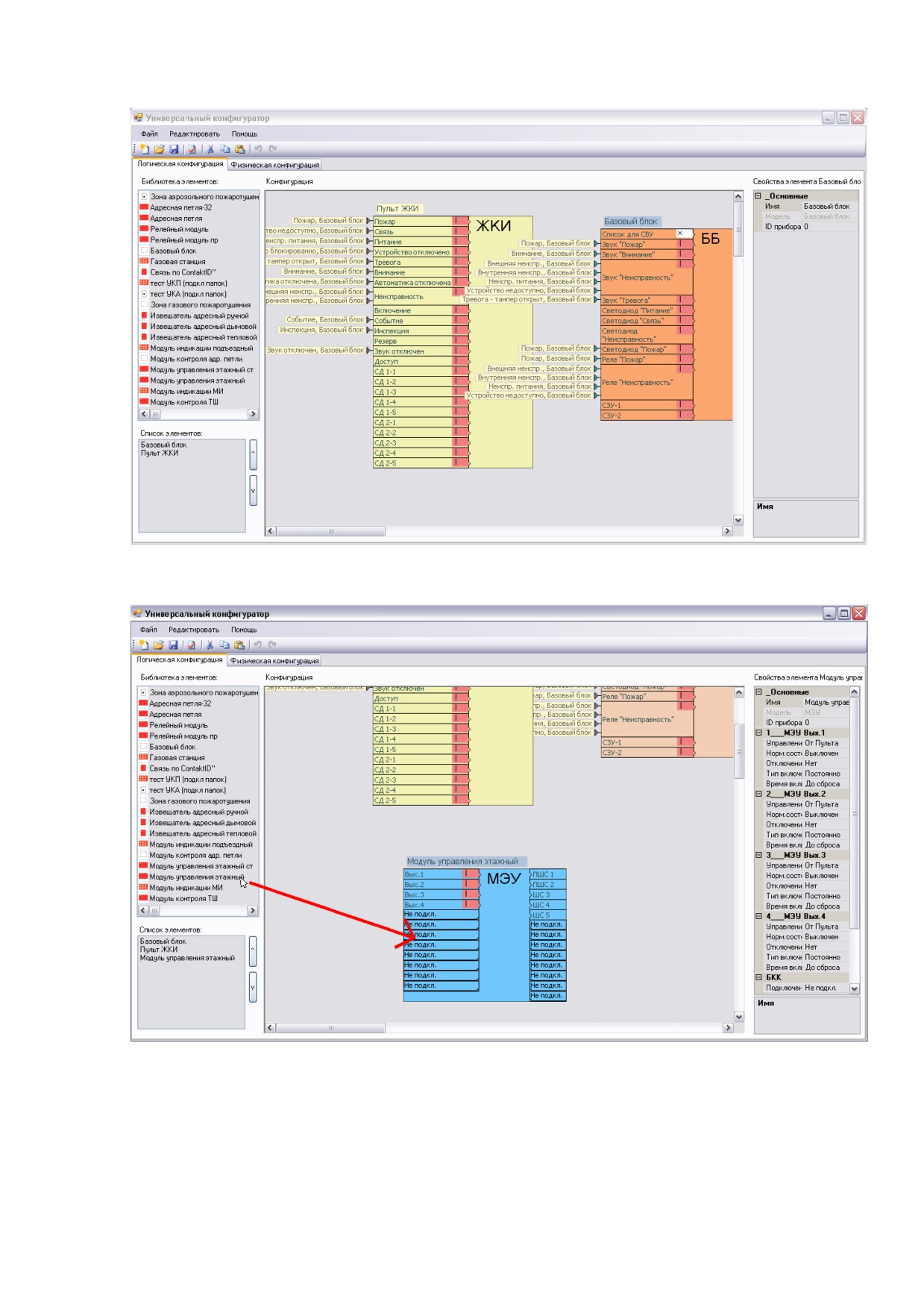

Автоматически создаваемые элементы системы.

Рис.7.4.

Добавление типового элемента системы.

Рис.7.5

7.5.3.

Окно «Список элементовª (3)

В окне отображаются элементы системы входящие в создаваемую конфигурацию (Рис. 7.6).

При выборе элемента в списке происходит переключение на выбранный элемент в окнах

«Конфигурация» и «Свойства элемента» (для удобства использования при большом количестве

элементов в системе). Стрелками можно изменять порядок следования элементов системы в

конфигурации.

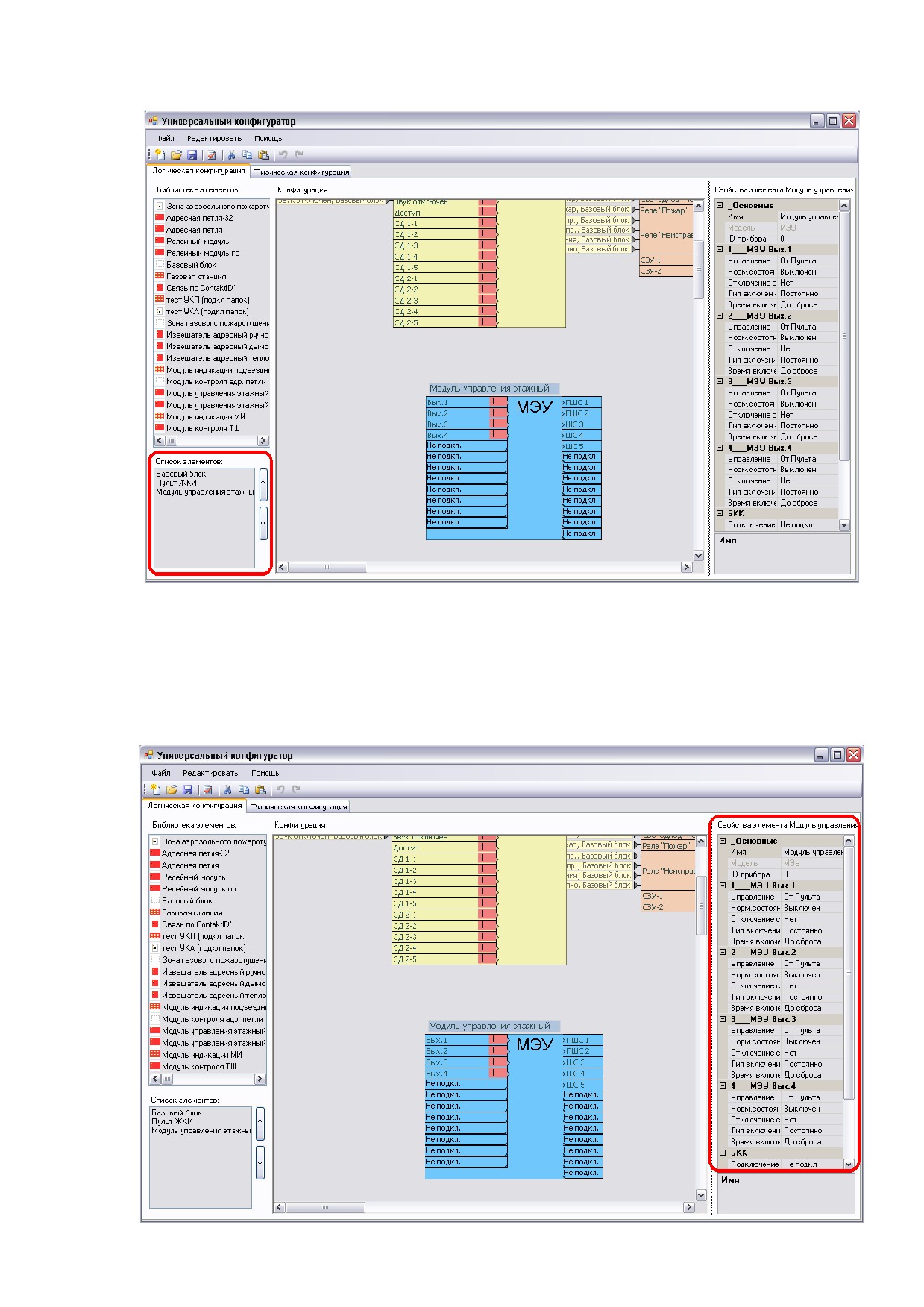

Используемые компоненты системы.

Рис. 7.6

7.5.4.

Окно «Свойстваª (4)

В окне отображаются свойства элементов системы, выделенных в окне «Конфигурация», или

компонентов, выделенных в окне «Компоненты системы» (Рис. 7.7).

Свойства элементов системы и входящих в них компонентов, доступные для редактирования,

описаны далее в разделе «Типовые элементы системы».

Свойства элемента системы.

Рис. 7.7

содержание      ..      1       2         ..

///////////////////////////////////////
