электронасосы центробежные
моноблочные погружные типа ЦМФ
ГАБАРИТНЫЕ РАЗМЕРЫ
ЦМФ 50-25
180
105
насосное оборудование для
148
водного хозяйства и ЖКХ
электронасосы центробежные
моноблочные погружные типа ЦМФ

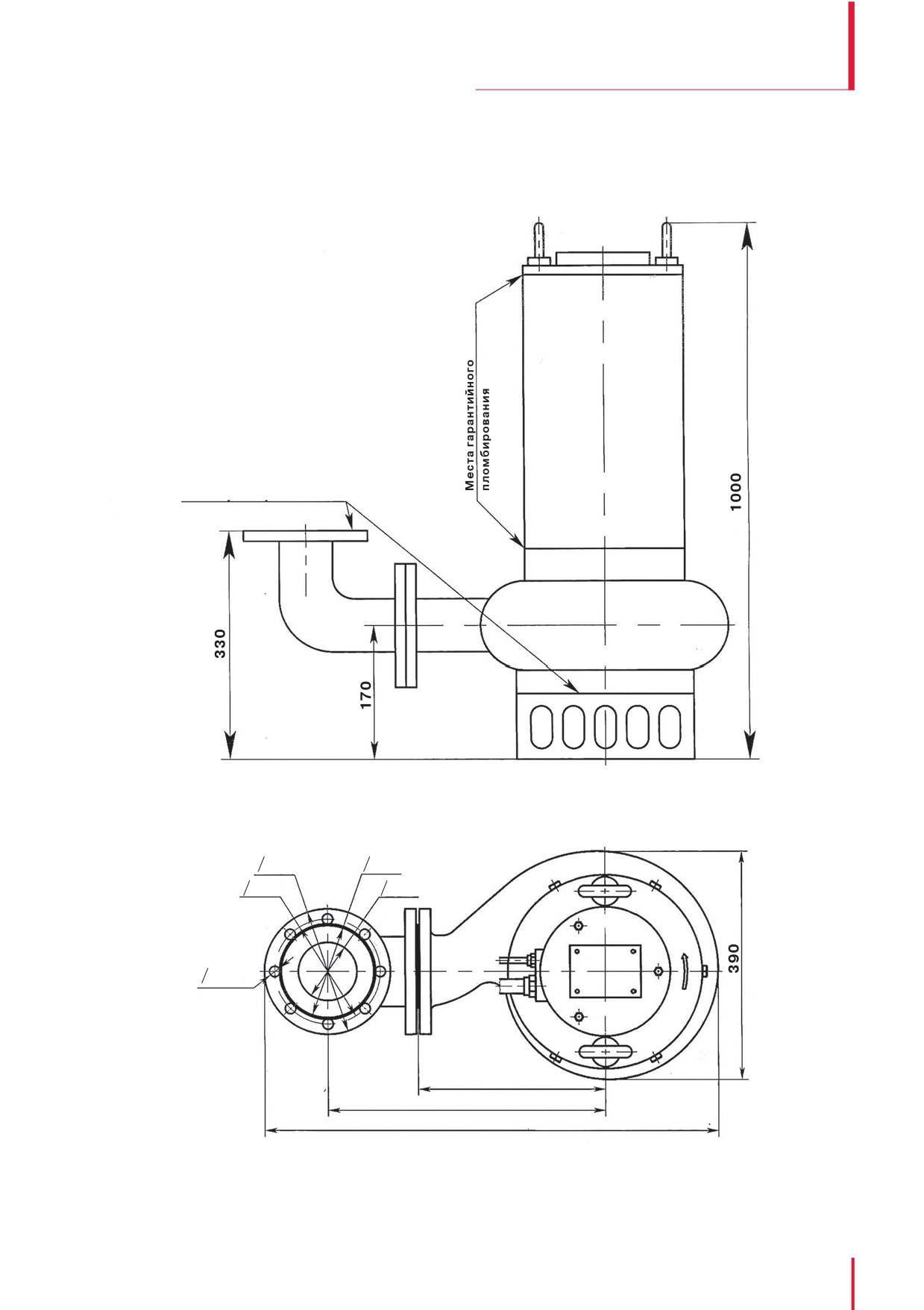

ГАБАРИТНЫЕ РАЗМЕРЫ
ЦМФ 160-80
Места консервационного
пломбирования
O 215
O 158
O 180
O 100
O 18
8 отв.
320
475
780
насосное оборудование для
149
водного хозяйства и ЖКХ

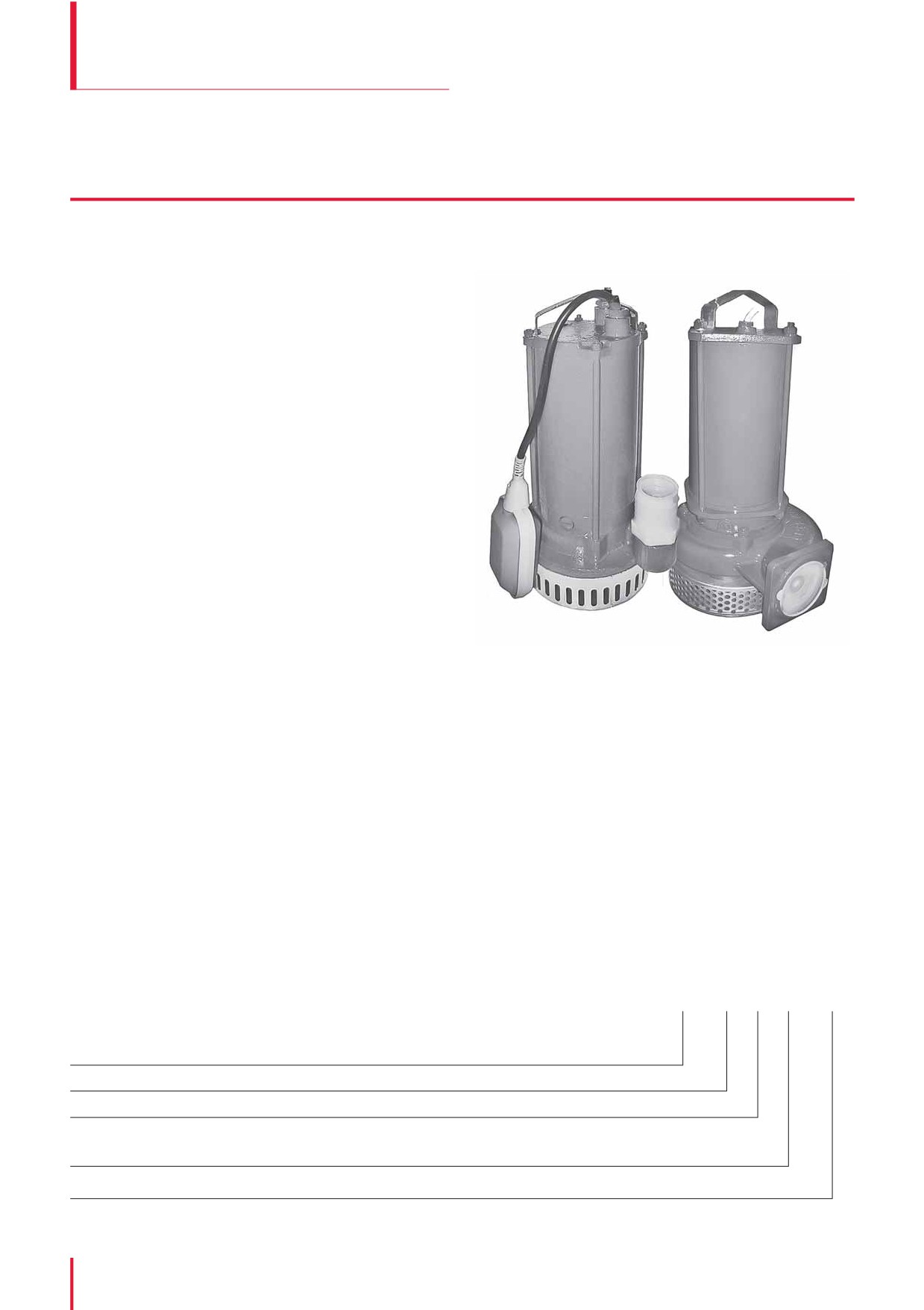

электронасосы центробежные погружные типа ГНОМ
ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ ПОГРУЖНЫЕ
типа ГНОМ
НАЗНАЧЕНИЕ
Электронасос типа Гном предназначен для
откачивания загрязнёных вод температурой до
35о С (исполнение ТР — до 60о С), плотностью
до 1100 кг/м3 при содержании твёрдых меха-
нических примесей
(песок, цемент, глина)
до 10% по массе и максимальными размерам
до 5 мм.
Преимущества
легкосъемный фильтр;
высокая надежность и длительный срок службы;
отличное качество используемых материалов;
простота в обслуживании и эксплуатации;
высокий КПД;
работа во всем интервале напорной характе-
ристики;
износостойкое открытое рабочее колесо обе-
спечивает стабильные параметры.
Применение
Применяется для откачивания гравийно-глинис-
тых грунтовых и паводковых вод из подвалов,
котлованов, траншей и т.д. в промышленном
Монтаж
и гражданском строительстве при эксплуата-
Рабочее положение электронасоса — вертика-
ции гидросооружений, метрополитенов и шахт, а
льное, при этом он должен полностью находи-
также в сельском хозяйстве для орошения
ться в воде для надежного охлаждения электро-
и осушения.
двигателя. Погружение электронасоса в воду
Конструктивное исполнение
необходимо производить с помощью троса для
Электронасос выпускается в виде моноблочного
исключения растягивающих усилий на кабель
агрегата. Приводом служит герметичный асин-
питания.
хронный электродвигатель. Насосная часть от-
Установка электронасоса на объекте может быть
делена от электродвигателя системой уплотне-
произведена как стационарно, с жестким тру-
ний с масляной камерой.
бопроводом, так и мобильно с гибким.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
Гном ХХ ХХ Тр 380В
Гном 10-10 Тр, 380 В ТУ 3631-025-05747979-2003
торговая марка
номинальная подача, м3/ч
номинальный напор, м
без обозначения — для воды температурой 35 о С
с обозначением Тр — для воды температурой 60 о С
номинальное напряжение
насосное оборудование для
150
водного хозяйства и ЖКХ
электронасосы центробежные погружные типа ГНОМ
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
Гном ХХ ХХ Д 220В
Гном 10-10 Д, 220 В ТУ 3631-025-05747979-2003
торговая марка
номинальная подача, м3/ч
номинальный напор, м
без обозначения — без датчика уровня
с обозначением Д — с датчиком уровня (поплавковым выключателем)
номинальное напряжение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
подача,
напор
мощность
диаметр
напряжение,
габариты,
масса*, кг
марка насоса
ном. - макс.,
ном. - макс.,
двигателя,
ток, А
напорной
В
мм
не более
м3/ч
м
кВт
трубы, мм
Гном 10-6
10-14
6-10
0,6
220
3
50
200х360
15
Гном 10-6 Д
Гном 6-10
6-14
10-12
0,6
220
3
50
200х360
15
Гном 6-10 Д
Гном 10-10
10-18
10-13
1,1
220
8
50
200х380
16
Гном 10-10 Д
Гном 10-10
10-18
10-13
0,75
380
2
50
200х360
15
Гном 10-10Тр
10-18
10-13
1,1
380
2
50
200х360
16
Гном 16-16
16-24
16-20
2,2
220
11
50
235х450
28
Гном 16-16
16-24
16-20
2,2
380
3,5
50
235х410
24
Гном 16-16Тр
16-24
16-20
2,2
380
3,5
50
235х410
24
Гном 25-20
25-45
20-25
3
380
6,1
80
300х485
31,8
Гном 25-20Тр
25-45
20-25
3
380
6,1
80
300х485
31,8
Гном 40-25
40-68
25-34
5,5
380
11
78
300х600
59
Гном 40-25Тр
40-68
25-34
5,5
380
11
78
300х600
59
Гном 53-10
53-80
10-15
4
380
8,5
100
370х600
63
Гном 53-10Тр
53-80
10-15
4
380
8,5
100
370х600
63
* Масса указана без кабеля питания. Длина кабеля питания - 10 метров.

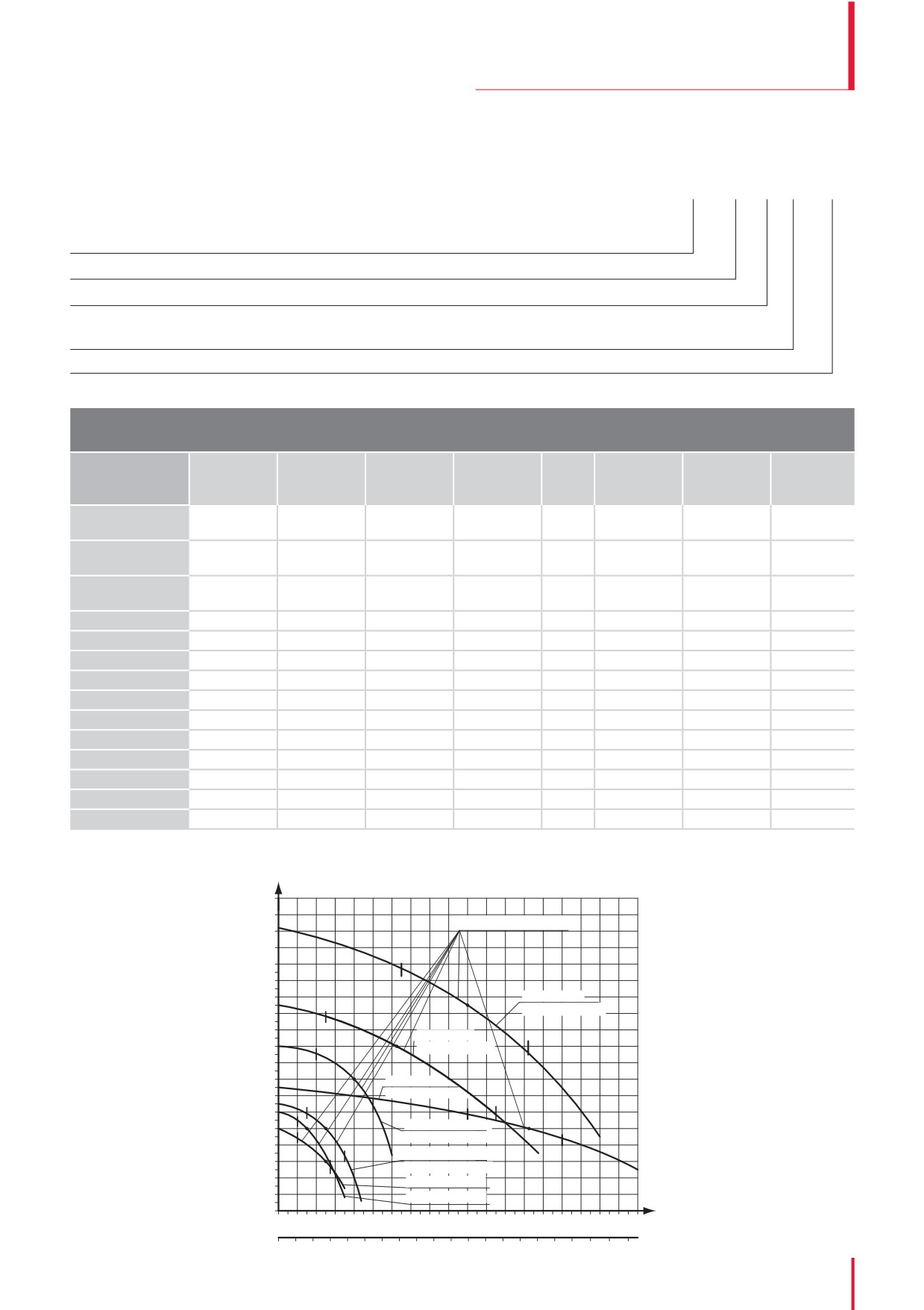

СВОДНОЕ ПОЛЕ Q-H
Н,м
36
Рабочий интервал
34
32
30
28
26
Гном 40825
Гном 40825 Тр
24
22
Гном 25820
20
Гном 25820Тр
18
16
Гном 53810
14
Гном 53810Тр
12
Гном 16816 (Д)
10
Гном 16816 Tр
8
Гном 10810 (Д)
6
Гном 10810 Тр
4
Гном 1086 (Д)
2
Гном 6810 (Д)
0
0
4
8
12 16 20 24 28 32 36 40 44 48 52 56 60 64 68
72
Q, м3/ч
0
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 20 21 Q, л/с
насосное оборудование для
151
водного хозяйства и ЖКХ
электронасосы центробежные погружные типа ГНОМ

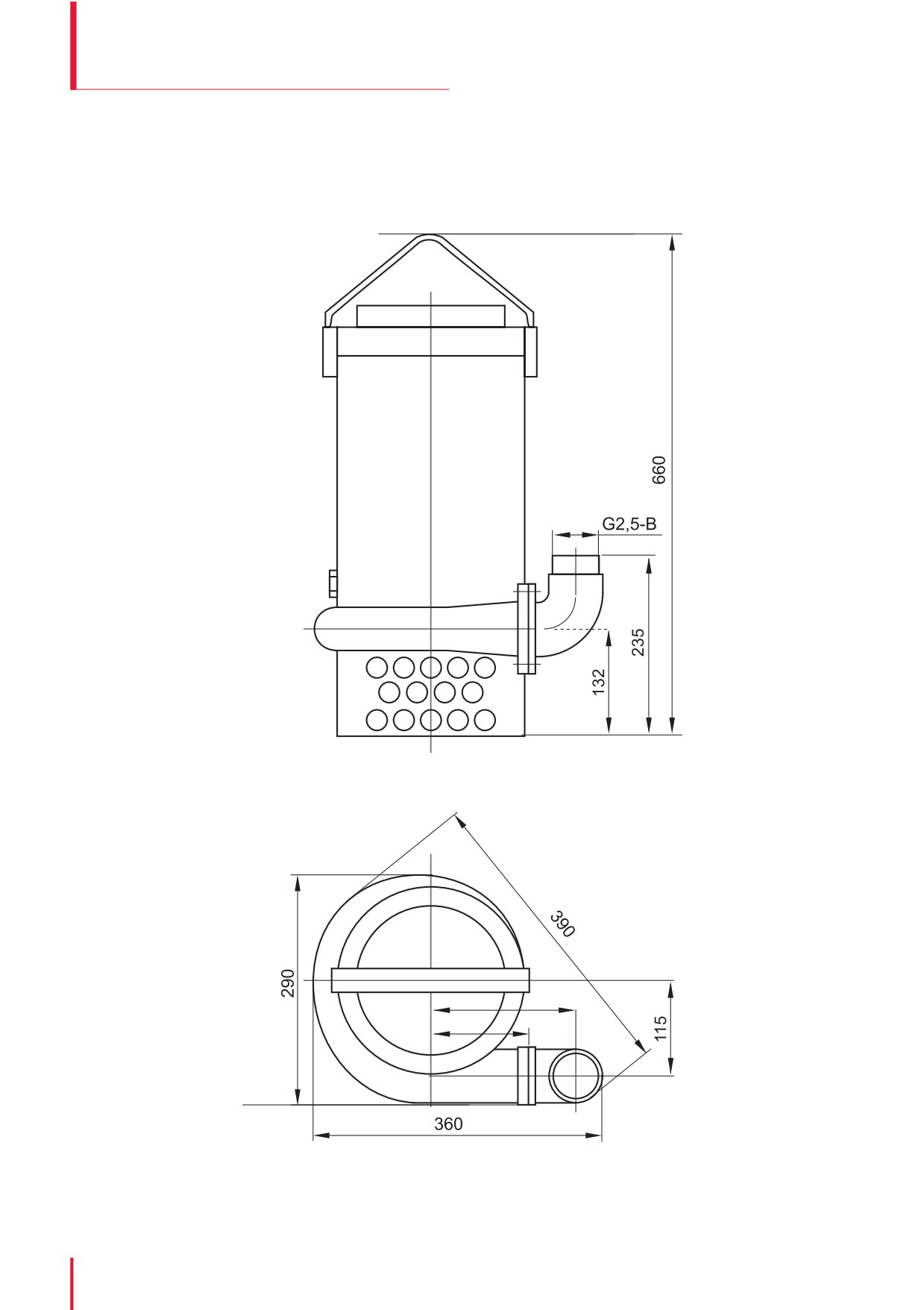

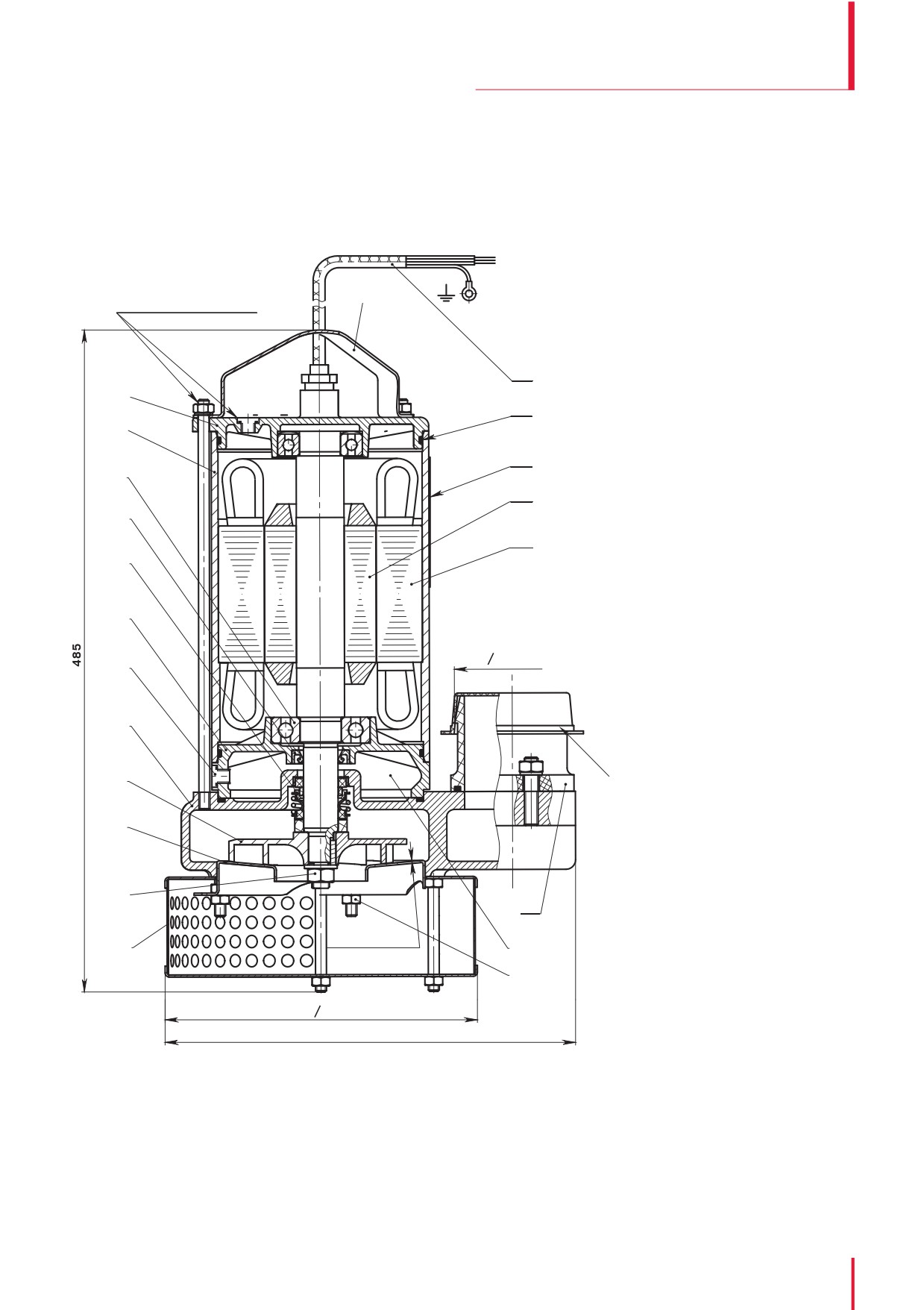

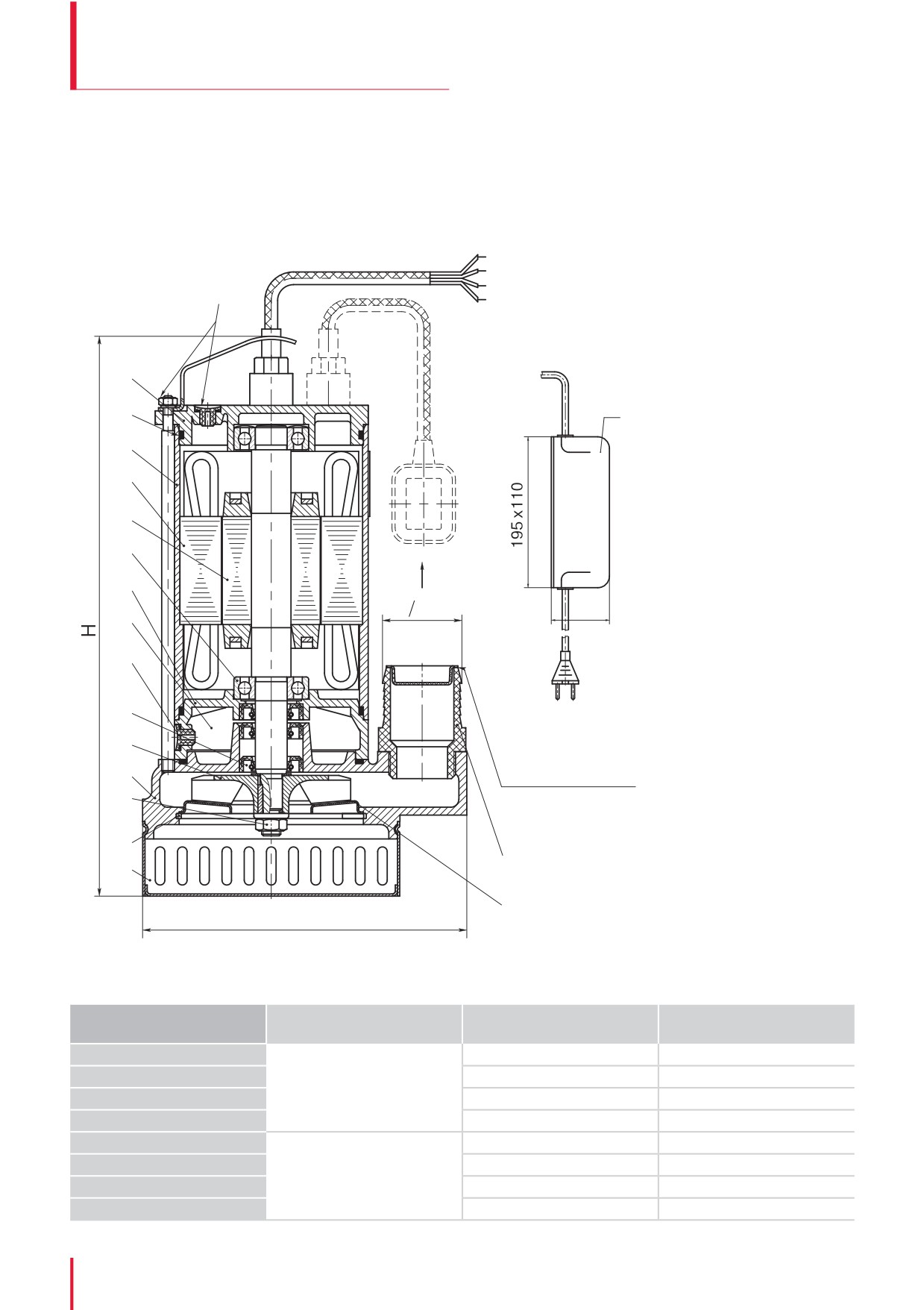

ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 10-6, Гном 10-6 Д, Гном 6-10, Гном 6-10 Д, Гном 10-10, Гном 10-10 Д,
Гном 16-16, Гном 16-16 Д, Гном 10-10Тр, Гном 16-16 Тр
U
для изменения направления
вращения необходимо поменять
V
местами любые две фазы
W
Гарантийное
пломбирование
PE (зелено-желтый)
Устройство
электронасоса:
15
1 - фильтр
2 - кольцо стопорное
14
16
3 - гайка
4 - корпус насоса
13
5 - колесо
12
6 - манжета
7 - пробка
11
8 - масляная камера
9 - щит подшипника
10
10 - подшипник
11 - ротор
9
12 - статор
O 50
75
8
13 - труба
14 - кольцо
7
15 - крышка
16 - устройство
пусковое
6
1~220 В 50 Гц
17 - штуцер
18 - диафрагма
5
4
Консервационное
3
пломбирование
2
17
1
18
L
марка насоса
параметры энергопитания
H, мм
L, мм
Гном 10-6, Гном 10-6 Д
360
210
Гном 6-10, Гном 6-10 Д
360
210
1~220 В
Гном 10-10, Гном 10-10 Д
380
210
Гном 16-16, Гном 16-16 Д
450
245
Гном 10-10
360
210
Гном 10-10Тр
380
210
3~380 В
Гном 16-16
420
245
Гном 16-16Тр
420
245
насосное оборудование для
152
водного хозяйства и ЖКХ
электронасосы центробежные погружные типа ГНОМ
ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 25-20, Гном 25-20 Тр
U
3~380В
V
Устройство
50Гц
W
электронасоса:
12
PE (зеленоWжелтый)
Гарантийное пломбирование
1 - фильтр
2 - гайка
3 - диафрагма
4 - колесо рабочее
15
5 - корпус насоса
12
6 - пробка
16
11
7 - щит подшипника
8 - уплотнение торцовое
14
9 - манжета
10
10 - подшипник
17
11 - труба
9
12 - крышка
18
13 - ручка
8
14 - табличка
15 - шнур питания
16 - кольцо резиновое
7
17 - ротор
18 - статор
6
О 84*
19 - патрубок
20 - масляная камера
21 - гайка
5
Консервационное
4
пломбирование
3
2
19
1
Зазор 0,05..0,3
20
21
О 230
300
насосное оборудование для
153
водного хозяйства и ЖКХ
электронасосы центробежные погружные типа ГНОМ

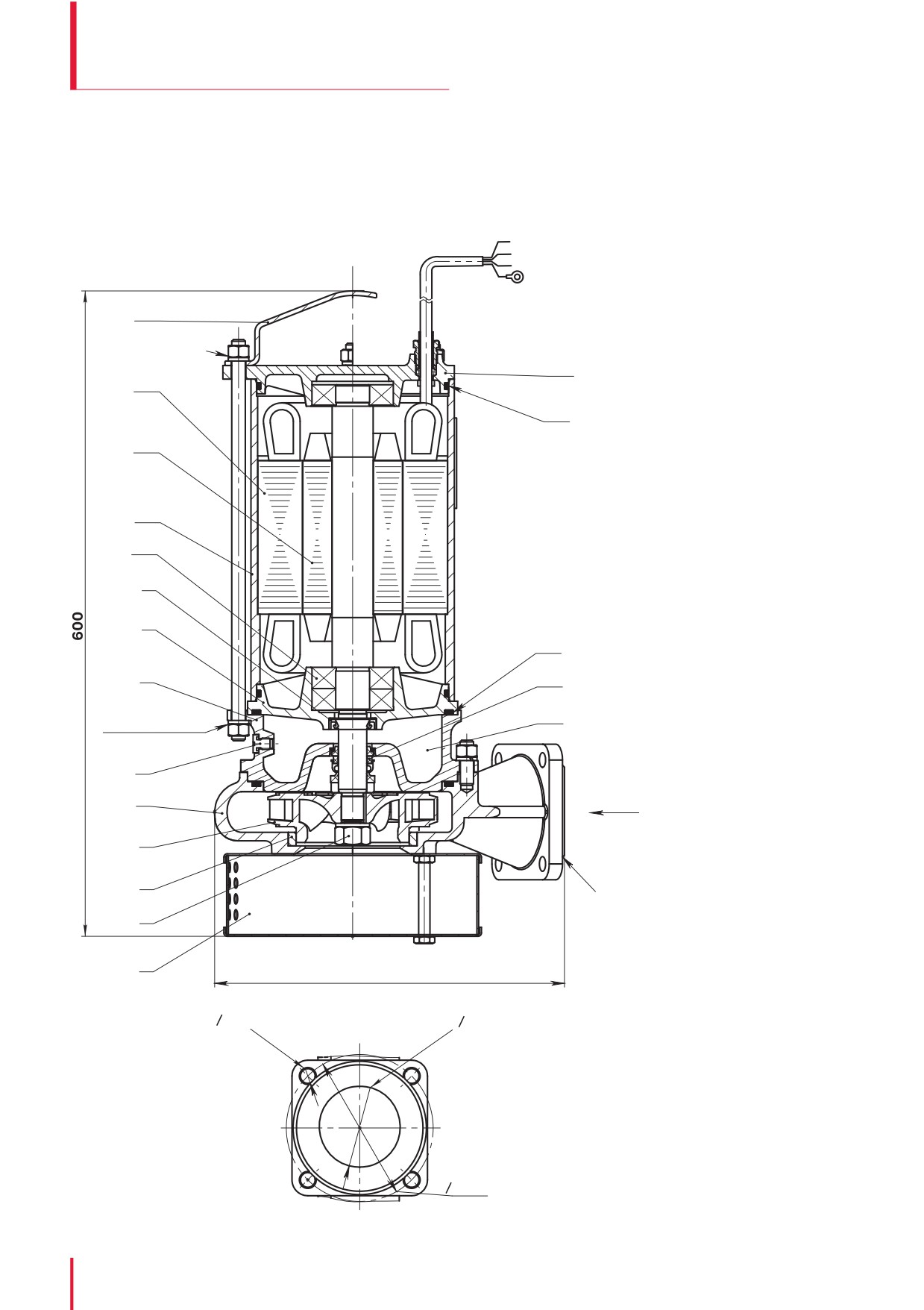

ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 40-25, Гном 40-25 Тр
U
3~380В
V
50Гц
Устройство
W PE (зеленоWжелтый)
электронасоса:
1 - фильтр
14
2 - гайка
Гарантийное
3 - кольцо
пломбирование
15
4 - колесо рабочее
13
5 - корпус насоса
6 - пробка
16
7 - корпус уплотнения
12
8 - щит подшипника
9 - манжета
10 - подшипник
11 - корпус двигателя
11
12 - ротор
10
13 - статор
14 - ручка
9
15 - крышка
16 - кольцо
8
17 - кольцо
17
18 - уплотнение
торцовое
7
18
19 - масляная камера
19
Гарантийное
пломбирование
6
5
А
4
3
Консервационное
пломбирование
2
1
300
А
О 13
О 78
заглушка не показана
4 отв.
О 130
насосное оборудование для
154
водного хозяйства и ЖКХ
электронасосы центробежные погружные типа ГНОМ
ГАБАРИТНЫЕ РАЗМЕРЫ

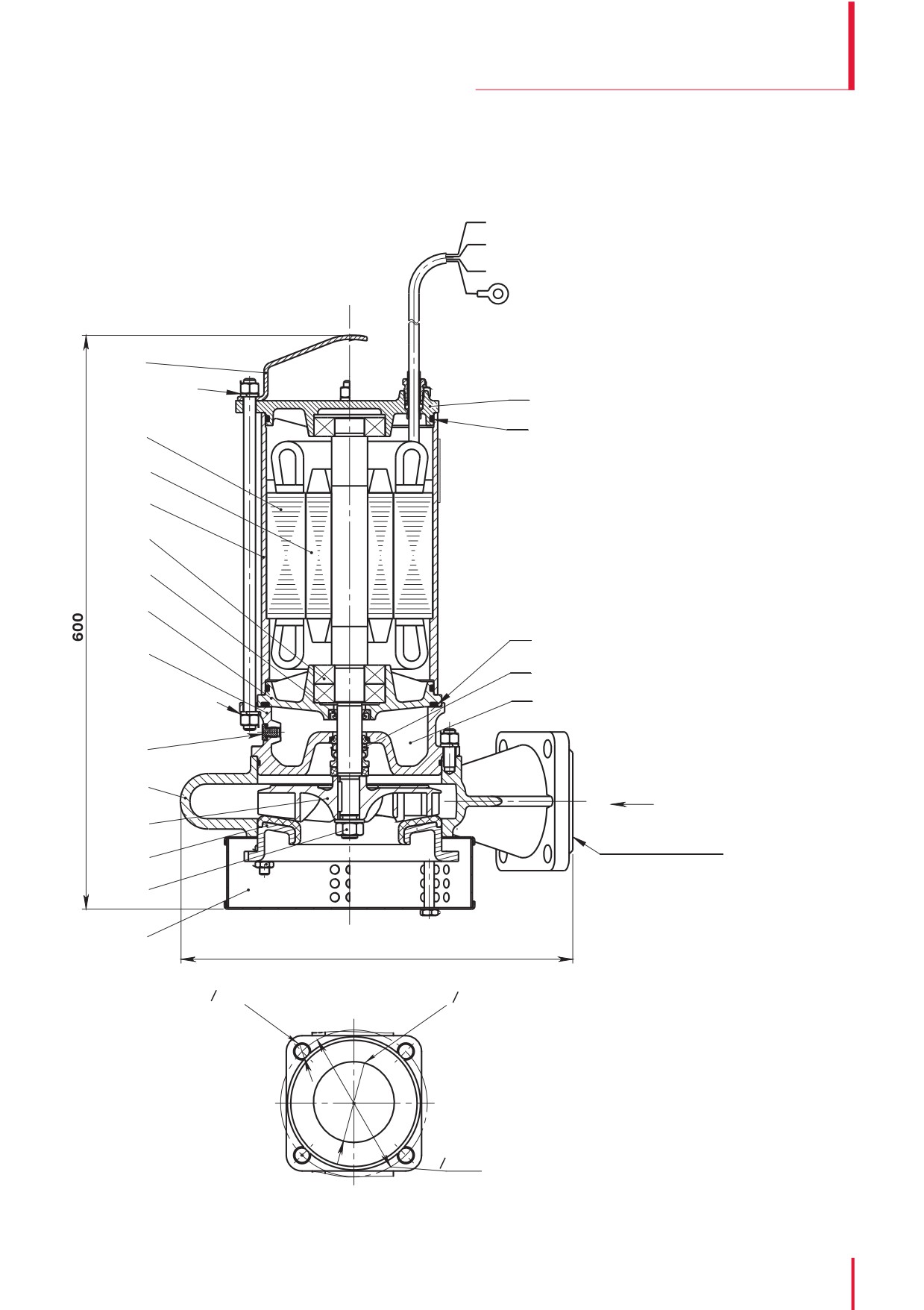

Гном 53-10, Гном 53-10 Тр
U
3~380В
V
50Гц
Устройство
W
электронасоса:
PE (зеленоWжелтый)
1 - фильтр
2 - гайка
3 - диафрагма
14
4 - колесо рабочее
Гарантийное
15
5 - корпус насоса
пломбирование
6 - пробка
16
13
7 - корпус уплотнения
8 - щит подшипника
12
9 - манжета
10 - подшипник
11
11 - корпус двигателя
10
12 - ротор
13 - статор
9
14 - ручка
15 - крышка
8
16 - кольцо
17 - кольцо
17
7
18 - уплотнение
18
торцовое
19 - масляная камера
Гарантийное
19
20 - гайка
пломбирование
6
5
А
4
Консервационное
3
пломбирование
2
20
1
370
А
О 18
О 100
заглушка не показана
4 отв.
О 150
насосное оборудование для
155
водного хозяйства и ЖКХ
насосы одновинтовые типа Н1В
агрегаты электронасосные на их основе

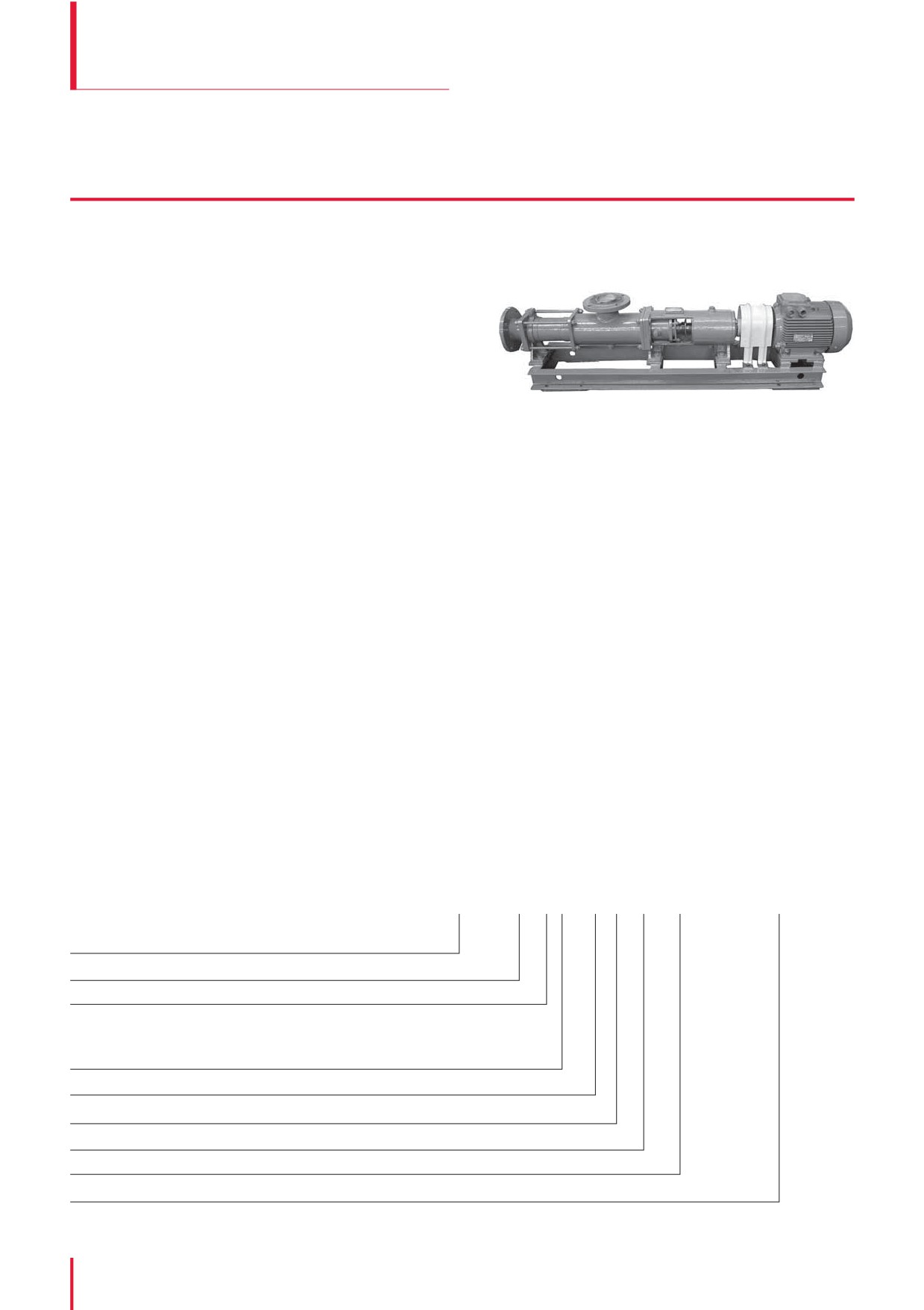

НАСОСЫ ОДНОВИНТОВЫЕ
типа Н1В
НАЗНАЧЕНИЕ
Насосы одновинтовые предназначены для пере-
качивания чистых и загрязнённых жидкостей тем-
пературой до 353К (80 о С), в том числе химически
активных с кинематической вязкостью до 4600 сСт
(620 оВУ). Максимальная концентрация взвешен-
ных частиц по массе не более 5%, размер твёрдых
частиц до 2 мм.
Насосы одновинтовые могут изготавливаться для
установки:
По типу уплотнения вала насосы типа Н1В могут
на судах морского и речного флота (с приемкой
быть изготовлены:
Морского Регистра РФ) для откачки трюмных вод
а) с сальниковой набивкой (исп. по умолчанию),
с примесью нефтепродуктов (насосы судовые);
при наличии разрежения в корпусе насоса,
в технологических линиях химических произ-
необходим подвод затворной жидкости;
водств для перекачивания различных реаген-
б) с одинарным торцовым уплотнением;
тов (насосы химические);
в угольных разрезах и прочих производствах
в) с двойным торцовым уплотнением (установка
для откачки шахтных вод и других загрязнённых
двойного торцового уплотнения требует под-
неагрессивных жидкостей (насосы общепро-
вода затворной жидкости в камеру торцового
мышленные).
уплотнения, затворная жидкость должна подво-
дится под давлением превышающим давление
При заказе, пределы вязкости и рабочую темпе-
в насосе на 0,5 кг/см2).
ратуру перекачиваемой жидкости необходимо
согласовать с заводом-изготовителем.
Одновинтовые насосы имеют все положительные
качества насосов объемного типа: высокие дав-
По конструктивному исполнению проточной части
ления, малое перемешивание перекачиваемой
насосы типа Н1В могут быть изготовлены:
жидкости и большую высоту всасывания, воз-
а) из конструкционной стали (ст.3, сталь 20 и др.);
можность регулирования подачи изменением
б) из корозионностойкой стали 12Х18Н9Т;
частоты вращения. Подача насоса теоретически
в) из корозионностойкой стали 10Х17Н13М3Т.
прямо пропорциональна частоте вращения.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
H1B80/5-6,3/5 E - Pп 1 УХЛ 4.2 ТУ26-06-1612-90
обозначение насоса по ГОСт18863-89
подача насоса в агрегате, м3/ч
давление насоса в агрегате, кгс/см2
материал проточной части насоса*
Е - сталь 10Х17Н13М3Т
К - сталь 12Х18Н9Т
обозначение регулируемой подачи
исполнение привода
климатическое исполнение агрегата
категория размещения агрегата
обозначение технических условий
* оговаривается при заказе
насосное оборудование для
156
водного хозяйства и ЖКХ
насосы одновинтовые типа Н1В
агрегаты электронасосные на их основе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
агрегаты одновинтовые химические общепромышленные
допускае-
подача
давление
частота
род жидкости,
мощность
масса
мая вакуум-
марка агрегата
насоса,
насоса,
вращения,
вязкость сСт (°ВУ),
двигателя,
агрегата,
метрическая
м /ч
кгс/см
об/мин
температура
кВт
кг
высота всас. м
прядильный раствор
Н1В1.6/5-0,1/1,6
0,1
1,6
0,5 -2,5*
140
4600 (620)
1,1
180
45 OС
сунспензия и паста
Н1В6/5-1/2,5-1
1,0
2,5
0-2,5*
360
двуокиси титата
2,2
210
20 (3) 45 O С
паста двуокиси титана
Н1В6/5-2,5/1,6
2,5
1,6
0-2,5*
720
2,2
110
20 (3) 45 O С
смесь реагентов
Н1В6/10-4/6,3-Рп-1
1,0 - 4,0
6,3
0-2,5*
230 -880
10 (1,86)
4
225
45 O С
сунспензия и серная
Н1В20/5-10/5-1
10
5,0
0-2,5*
960
кислота 2 (1,1)
4
185
80 O С
Н1В80/5-6,3/5
6,3
5,0
0,5 -2,5*
150
прядильный раствор
3
324
4600 (621)
Н1В80/5-6,3/5-Рп-1
1,3 - 6,3
5,0
0,5 -2,5*
30 -150
45 O С
4
530
30% фосфорная
Н1В80/5-32/4-1
32
4,0
0-2,5*
730
кислота 2 (1,1)
15
395
70 O С
Н1В12/5-10/5-РП
3 -10
5,0
6
485 -1450
5,5
270
различные химически
Н1В12/10-10/10-РП
3 -10
10
6
485 -1450
7,5
276
активные жидкости
300 (40,5)
Н1В50/5-25/5-РП
8 - 25
5,0
6
325 - 980
11
710
60 O С
Н1В50/10-25/10-Рп
8 - 25
10
6
325 - 980
18,5
1147
* Указано давление на входе в кгс/см2.
комплектующее оборудование
марка агрегата
рис.
марка двигателя
марка вариатора
марка редуктора
Н1В1,6/5-0,1/1,6
2
АИР 80В6
-
1ЦУ160-6,3-21
Н1В6/5-1/2,5-1
2
АИМ 90L4
-
1ЦУ160-4-21
Н1В6/5-2,5/1,6
1
АИР 112МА8
-
-
Н1В6/10-4/6,3-Рп-1
3
-
MK50B5
-
Н1В20/5-10/5-1
1
АИМ 112МВ6
-
-
Н1В80/5-6,3/5
2
АИР 112МВ8
-
1ЦУ160-5-21
Н1В80/5-6,3/5-Рп-1
3
-
MK50/2
-
Н1В80/5-32/4-1
1
АИМ 180М8
-
-
1
АИР112М4
-
-
Н1В12/5-10/5-РП
3
-
RX77Д36ДV132S2
-
1
A132S4
-
-
Н1В12/10-10/10-РП
3
-
RX77Д36ДV132S2
-
1
ВА160M6
-
-
Н1В50/5-25/5-РП
3
-
RX77Д36ДV132S2
1
ВА180M6
-
-
Н1В50/10-25/10-Рп
3
-
RX77Д36ДV132S2
-
В связи с возможным применением новых типов комплектующего оборудования (редукторов. вариаторов, двигателей), в конструкцию агрегатов должны
быть внесены изменения, не отражённые в настоящем каталоге.
насосное оборудование для
157
водного хозяйства и ЖКХ
насосы одновинтовые типа Н1В
агрегаты электронасосные на их основе

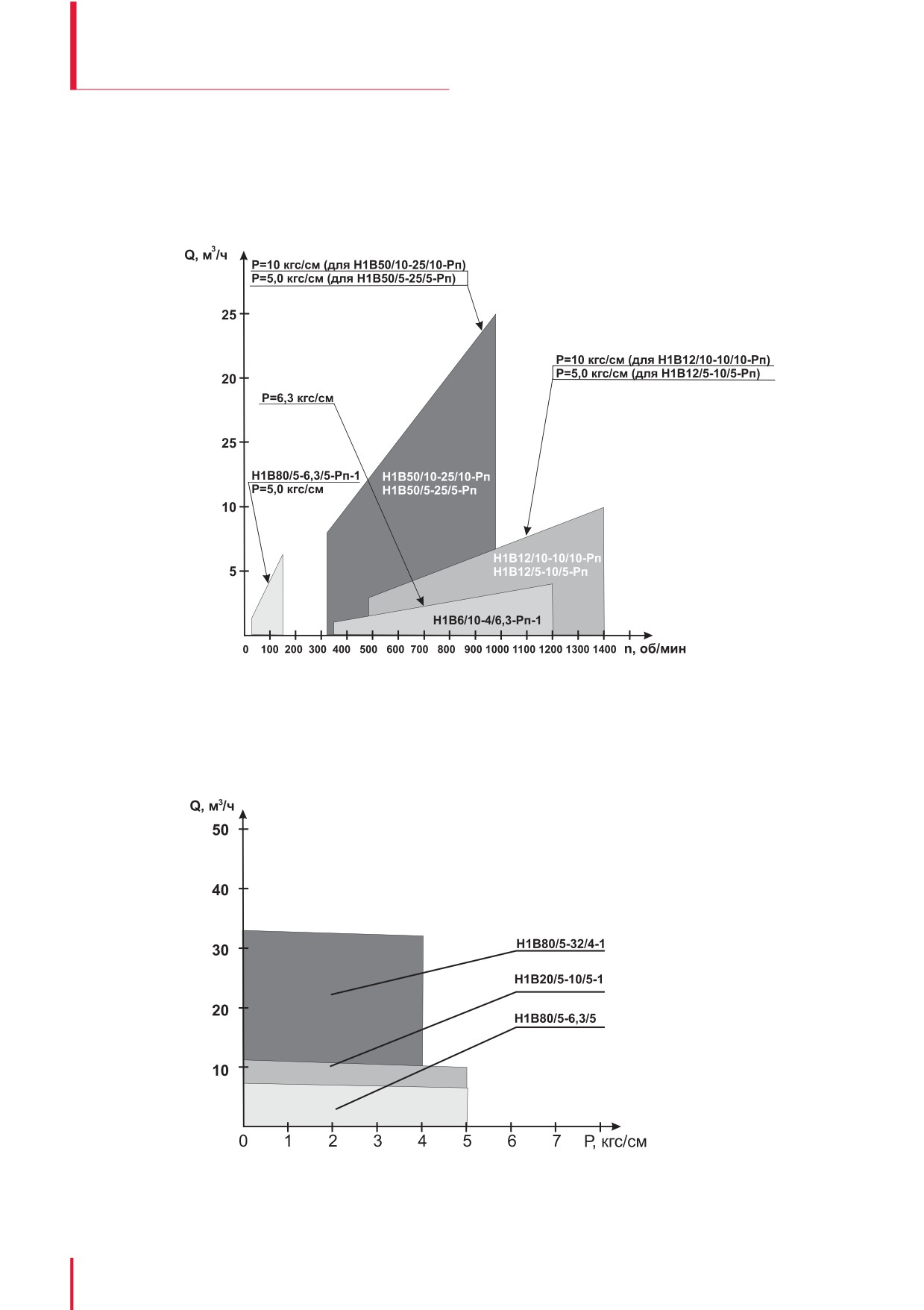

СВОДНЫЕ ПОЛЯ Q-H
агрегаты Н1В регулируемой подачей
агрегаты Н1В с подачей свыше 5 м3/ч
насосное оборудование для
158
водного хозяйства и ЖКХ
насосы одновинтовые типа Н1В
агрегаты электронасосные на их основе

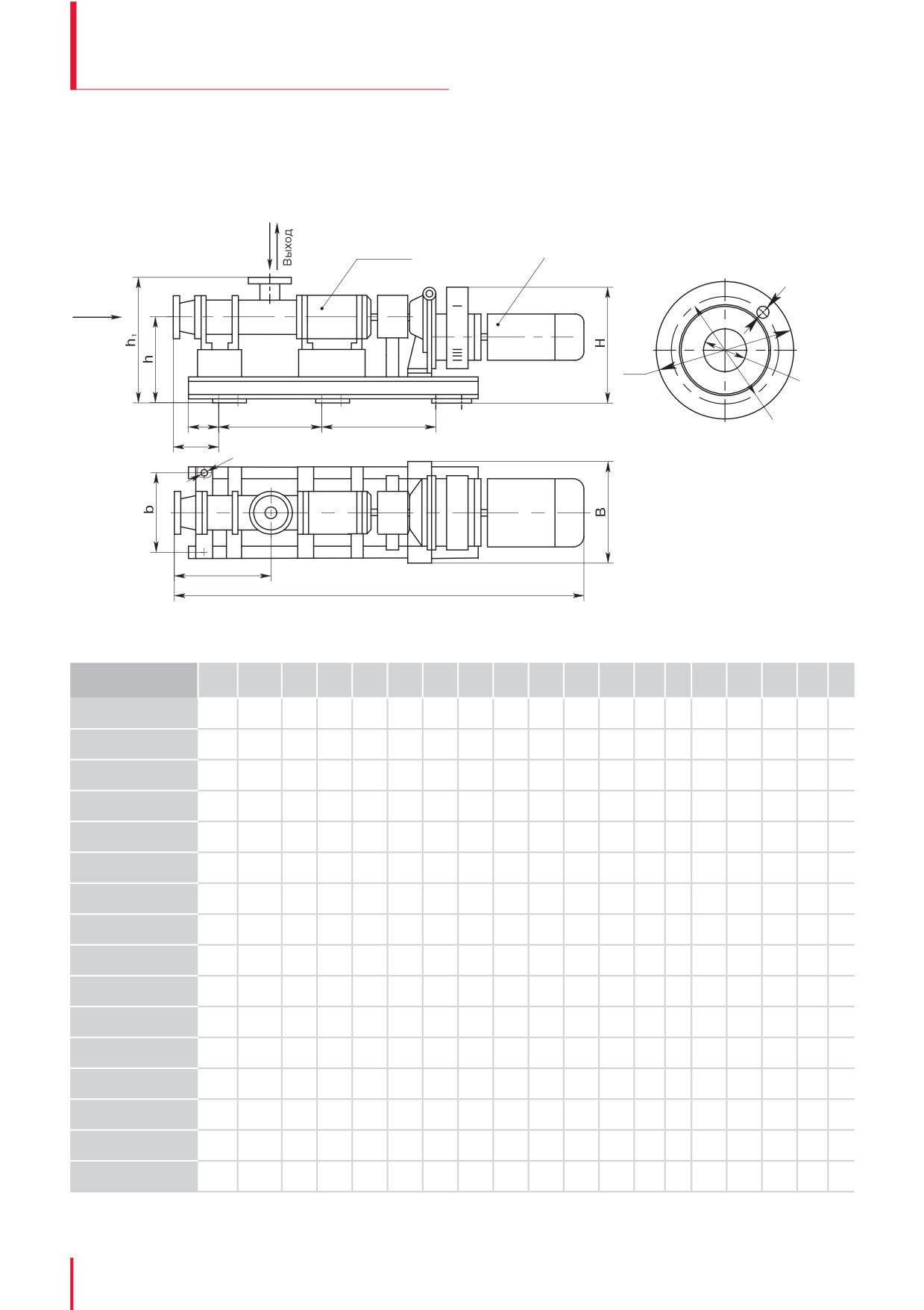

ГАБАРИТНЫЕ РАЗМЕРЫ

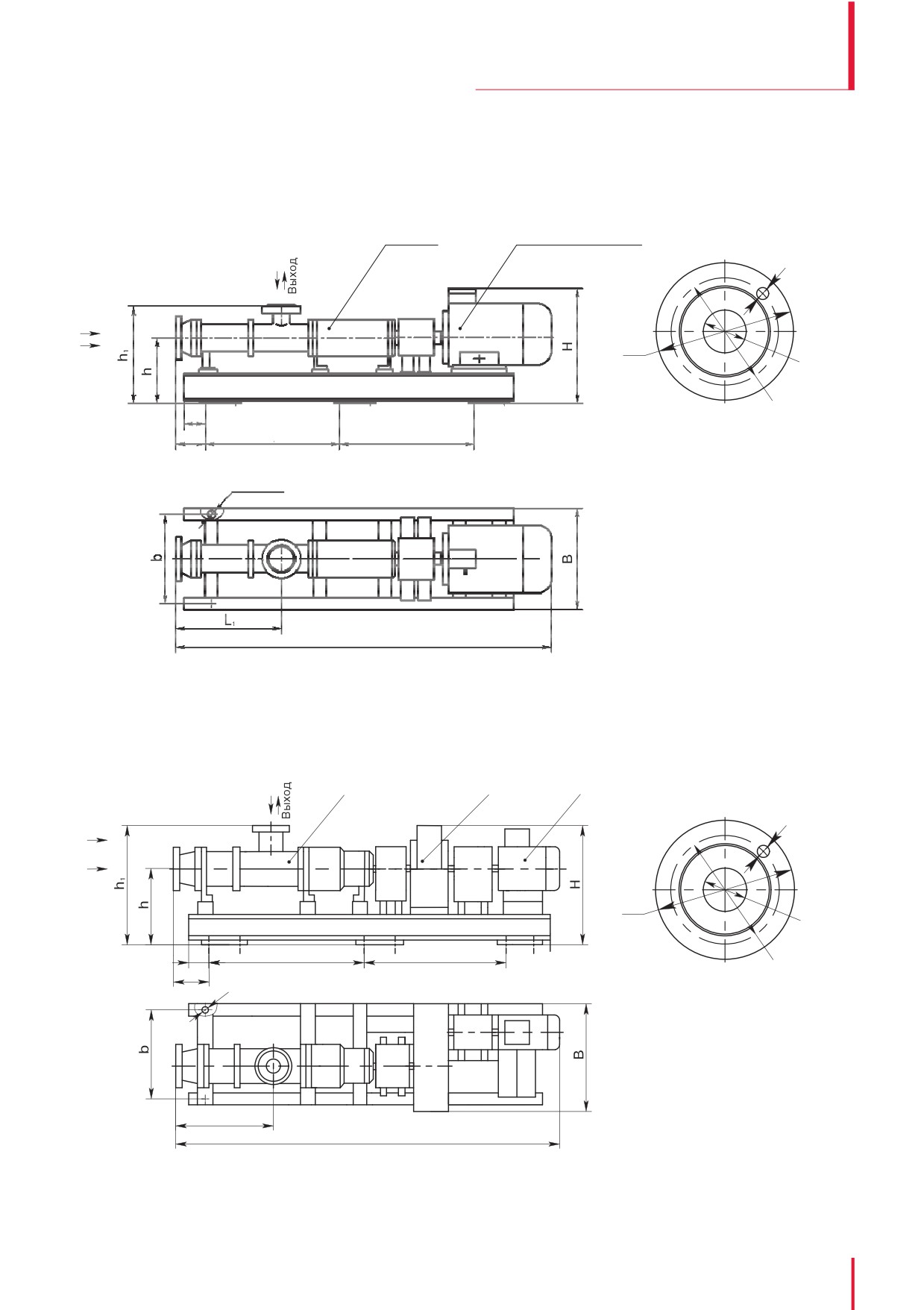

Рис.1. Агрегат типа Н1В
Насос
Электродвигатель
А
n1 отв.d1
А
Вход
D1
Dy
А
D
l
l3
l1
l2
n отв. d
L
Рис.2. Агрегат типа Н1В с редуктором
Насос
Редуктор Двигатель
А
А
n1 отв.d1
Вход
А
D1
D
y
l
l1
l2
D
l3
n отв. d
L1
L
насосное оборудование для
159
водного хозяйства и ЖКХ
насосы одновинтовые типа Н1В
агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ
Рис.3. Агрегат типа Н1В с мотор-вариатором
А
Насос
Мотор-вариатор
А
n1 отв .d1
Вход
D1
D
y
D
l
l1
l2
l
3
n отв . d
L1
L
марка агрегата
рис.
L
В
H
I
I1
I2
I3
L1
b
h
h1
d
n
Dy
D
D1
d1
n1
Н1В1,6/5-0,1/1,6
2
1478
470
455
30
550
550
95
285
190
280
350
18
6
32
83
115
14
6
Н1В6/5-1/2,5-1
2
1706
475
512
45
700
700
112
342
190
280
384
18
6
40
93
125
14
6
Н1В6/5-2,5/1,6
1
1285
230
385
45
860
-
112
342
190
212
316
18
4
40
93
125
14
6
Н1В6/10-4/6,3-Рп-1
3
1670
280
445
80
400
400
160
490
240
270
370
18
6
40
93
125
14
6
Н1В20/5-10/5-1
1
1630
310
530
65
1010
-
172
440
270
225
345
18
4
80
160
195
18
4
Н1В80/5-6,3/5
2
2200
495
535
35
880
880
177
685
410
356
510
18
6
100
180
215
18
8
Н1В80/5-6,3/5-Рп-1
3
2405
320
565
50
745
745
257
685
250
310
455
18
6
100
180
215
18
8
Н1В80/5-32/4-1
1
2300
410
715
50
800
800
192
685
300
360
505
18
6
100
180
215
18
8
Н1В12/5-10/5-Рп
1
1760
312
540
150
700
700
240
365
270
235
345
18
6
50
125
160
14
4
Н1В12/5-10/5-Рп*
3
1310
372
405
70
500
500
65
365
330
240
405
18
6
50
125
160
14
4
Н1В12/10-10/10-Рп
1
2035
380
585
150
700
700
240
540
334
235
345
18
6
50
125
160
14
4
Н1В12/10-10/10-Рп*
3
1549
412
436
70
400
400
65
540
370
252
436
18
6
50
125
160
14
4
Н1В50/5-25/5-Рп
1
2200
500
945
175
720
720
225
536
396
418
565
18
6
80
160
195
18
8
Н1В50/5-25/5-Рп*
3
1900
355
675
175
650
650
295
535
254
315
455
18
6
80
160
195
18
8
Н1В50/10-25/10-Рп
1
2465
400
1096
175
800
800
295
795
250
323
463
18
6
80
160
195
18
8
Н1В50/10-25/10-Рп*
3
2210
370
665
175
800
800
295
795
280
335
475
18
6
80
160
195
18
8
* - агрегаты, укомплектованные мотор-вариаторами
насосное оборудование для
160
водного хозяйства и ЖКХ
электронасосы вакуумные водокольцевые типа ВВН
ЭЛЕКТРОНАСОСЫ ВАКУУМНЫЕ ВОДОКОЛЬЦЕВЫЕ
типа ВВН
НАЗНАЧЕНИЕ
Насосы вакуумные водокольцевые предназначе-
ны для отсасывания воздуха или неагрессивных
газов и парогазовых смесей, предварительно очи-
щенных от основной массы капельной влаги и мо-
гут работать на воздухе и воде или неагрессивных
газах, парах и жидкостях.
Насосы не требуют очистки поступающего газа,
а также допускают попадание в машину жидкостей
вместе с засасываемым газом. Насосы предна-
значены для применения в химической, пищевой,
целлюлозно-бумажной, нефтяной, газовой и дру-
гих отраслях народного хозяйства. Электронасос
ВВН1-1,5 также может быть использован на с/х
фермах (для доильных аппаратов).
Электронасос 2ВВН1-0,8 допускается исполь-
зовать во взрыво- и пожароопасных помещениях
при комплектации взрывозащищенным двигате-
лем АИМ 80B2 У 2,5.
Электронасосы ВВН1-1,5 и 2ВВН1-0,8 выпуска-
ются в моноблочном исполнении.

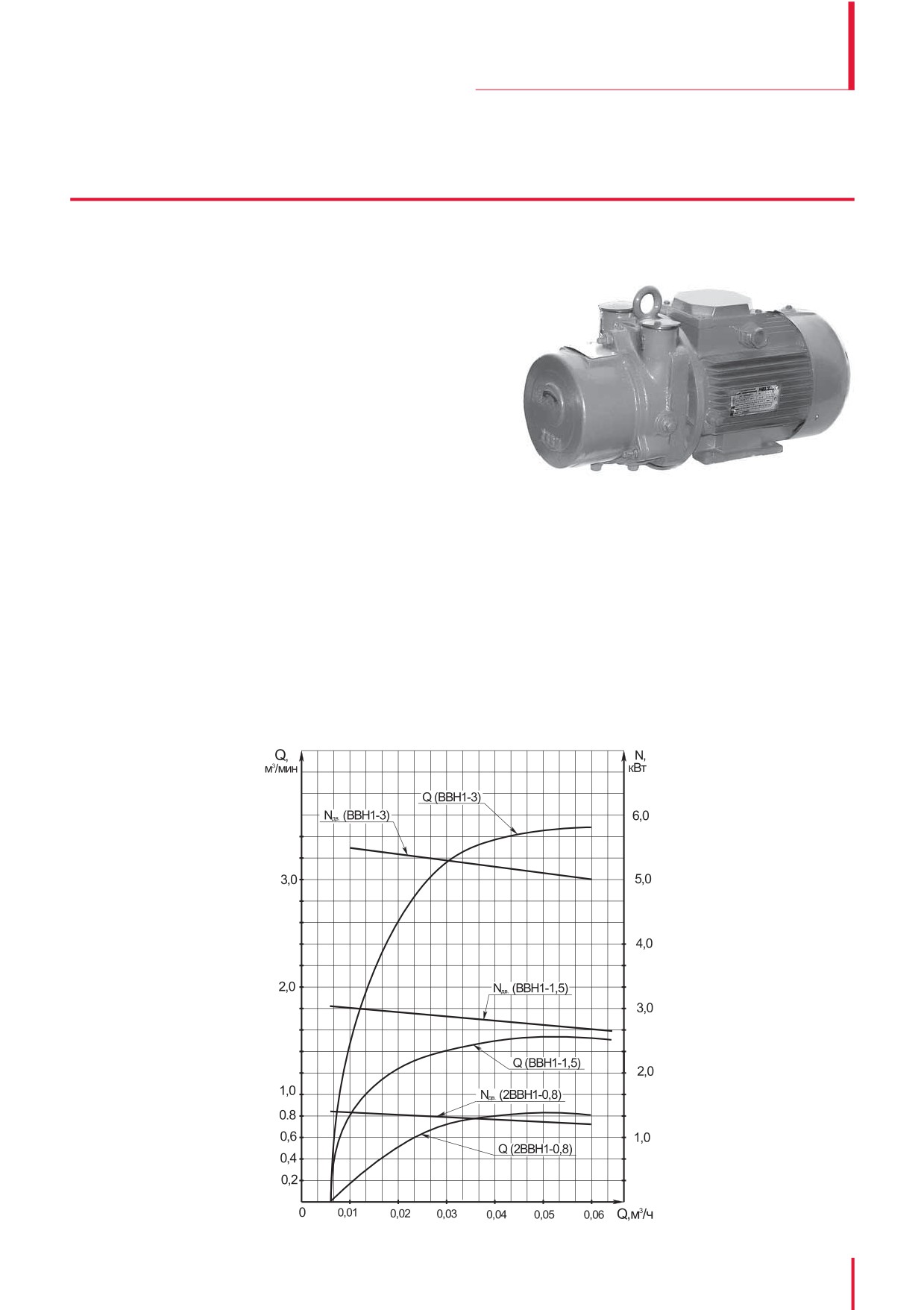

СВОДНОЕ ПОЛЕ Q-H
насосное оборудование для
161
водного хозяйства и ЖКХ
электронасосы вакуумные водокольцевые типа ВВН
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
Х ВВН - ХХ УХЛ Х
2 ВВН1- 0,8 - УХЛ 4
2 - порядковый номер модернизации
вакуумный водокольцевой электронасос
с номинальным давлением 0,04 МПа
производительность м3/мин
климатическое исполнение
категория размещения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
значение для типоразмера
наименование показателя
электронасосы
насосы (агрегаты)
2ВВН1-0,8
ВВН1-1,5
ВВН1-3
ВВН1-0,75
номинальная производительность,
приведенная к начальным условиям
0,014 (0,8)
0,026(1,57)
0,056(3,33)
0,0125(0,75)
при номинальном давлении всасывания
±10%
+20% -5%
±10%
±10%
0,04 МПа (0,4 кгс/см2)*,м3/с (м3/мин)
уменьшение номинальной производительности
при давлении всасывания
40
-
20
40
0,02 МПа (0,2кгс/см2),%, не более
мощность, потребляемая при номинальной
1,3 ±0,13
3,0 ±0,30
6,15 ±10%
производительности*, кВт, не более
удельная мощность, кВт/м3 мин, не более
1,6
4,4
2,0
расход воды, дм3/с (м3/ч), не более
0,056 (0,2)
0,083 (0,3)
0,116 (0,42)
0,056 (0,2)
48,3 ±0,833
24 ±0,833
частота вращения, с-1 (об/мин.)
25 ±0,833 (1500±50)
(2900±50)
(1450±50)
род тока
переменный
параметры энергопитания
напряжение, В
380, 220/380
(ГОСТ13109-97)
частота тока, Гц
50
мощность электродвигателя, кВт
2,2
5,5
7,5
2,2
масса электронасоса, кг, не более
42,5
110
масса, кг, не более, насоса
-
-
110
38
агрегата
-
-
210
90
утечка через сальниковое уплотнение,
-
100
100
100
см3/ч, не более
Технические параметры должны обеспечиваться при температуре откачиваемого газа
не более 293K (20оC), температуре рабочей воды не более 288К (15 0С).
насосное оборудование для
162
водного хозяйства и ЖКХ
электронасосы вакуумные водокольцевые типа ВВН
ГАБАРИТНЫЕ РАЗМЕРЫ
Насос ВВН1-0,75
Агрегат ВВН1-0,75
размеры в мм
тип
мощность
масса,
двигателя
двигателя кВт
кг
L
L1
L2
А
A1
В
B1
Н
H1
н2
АИР 90 L4
2,2
820
575
170
369+1,1 М
285±1,1 М
332
240
315
312
180
72
A90L4
2,2
870
575
170
369+1,1 М
285±1,1 М
332
240
307
312
180
80
насосное оборудование для
163
водного хозяйства и ЖКХ
электронасосы вакуумные водокольцевые типа ВВН
ГАБАРИТНЫЕ РАЗМЕРЫ

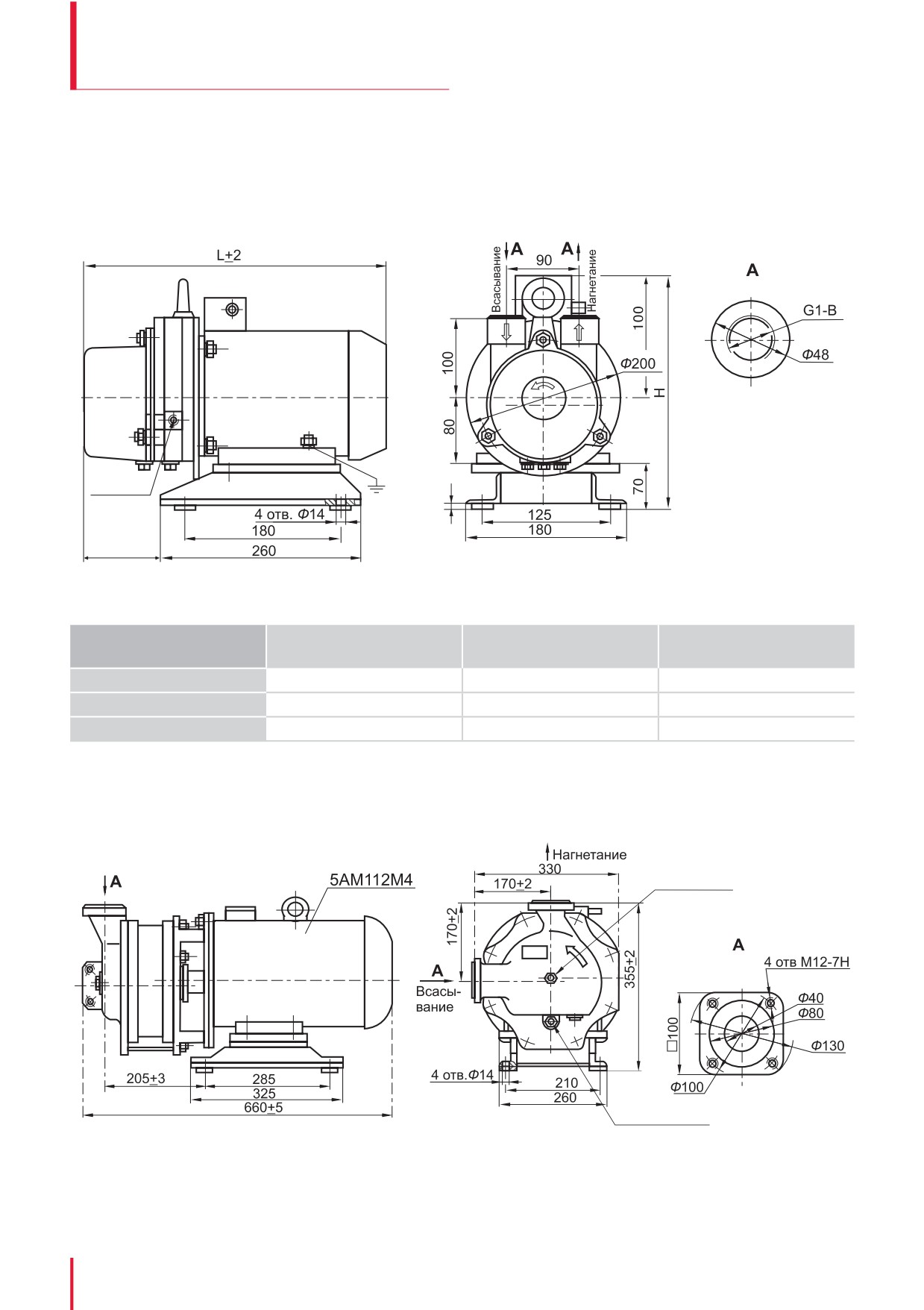

Электронасос 2BВН1-0,8
M12x1,5
подвод воды
10
150±2
марка
L, мм
H , мм
масса кг
электродвигателя
АИМ 80В2 У2,5
456
315
42,5
АИР 80В2 У2
416
266
30,5
5А 80МВ2 У2
416
266
30,5
Электронасос ВВН1-1,5
Пробка G1/2 WB
подвод воды
Пробка M12x1,5
слив воды
насосное оборудование для
164
водного хозяйства и ЖКХ
электронасосы вакуумные водокольцевые типа ВВН
ГАБАРИТНЫЕ РАЗМЕРЫ

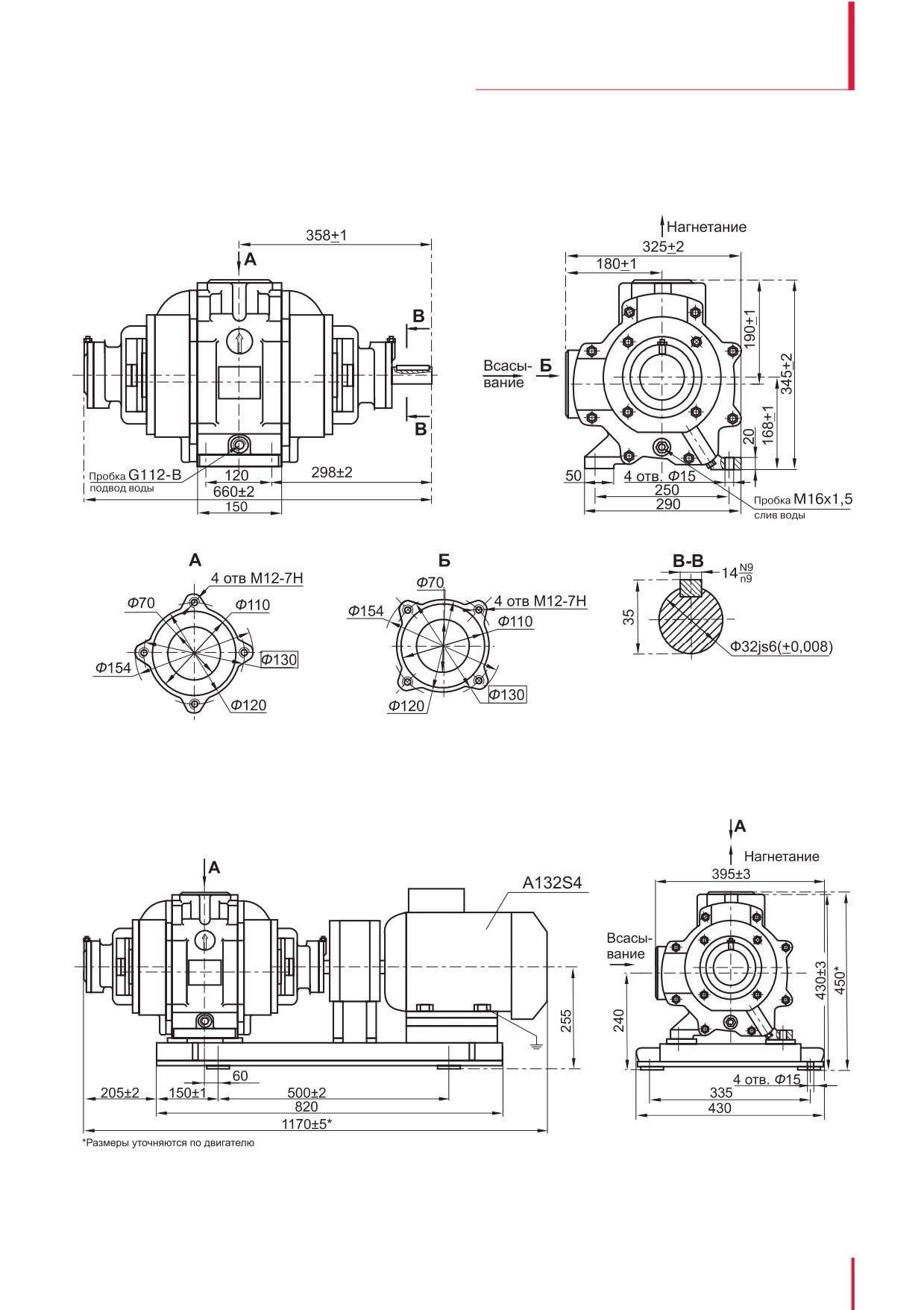

Насос ВВН1-3
Агрегат ВВН1-3
насосное оборудование для
165
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД

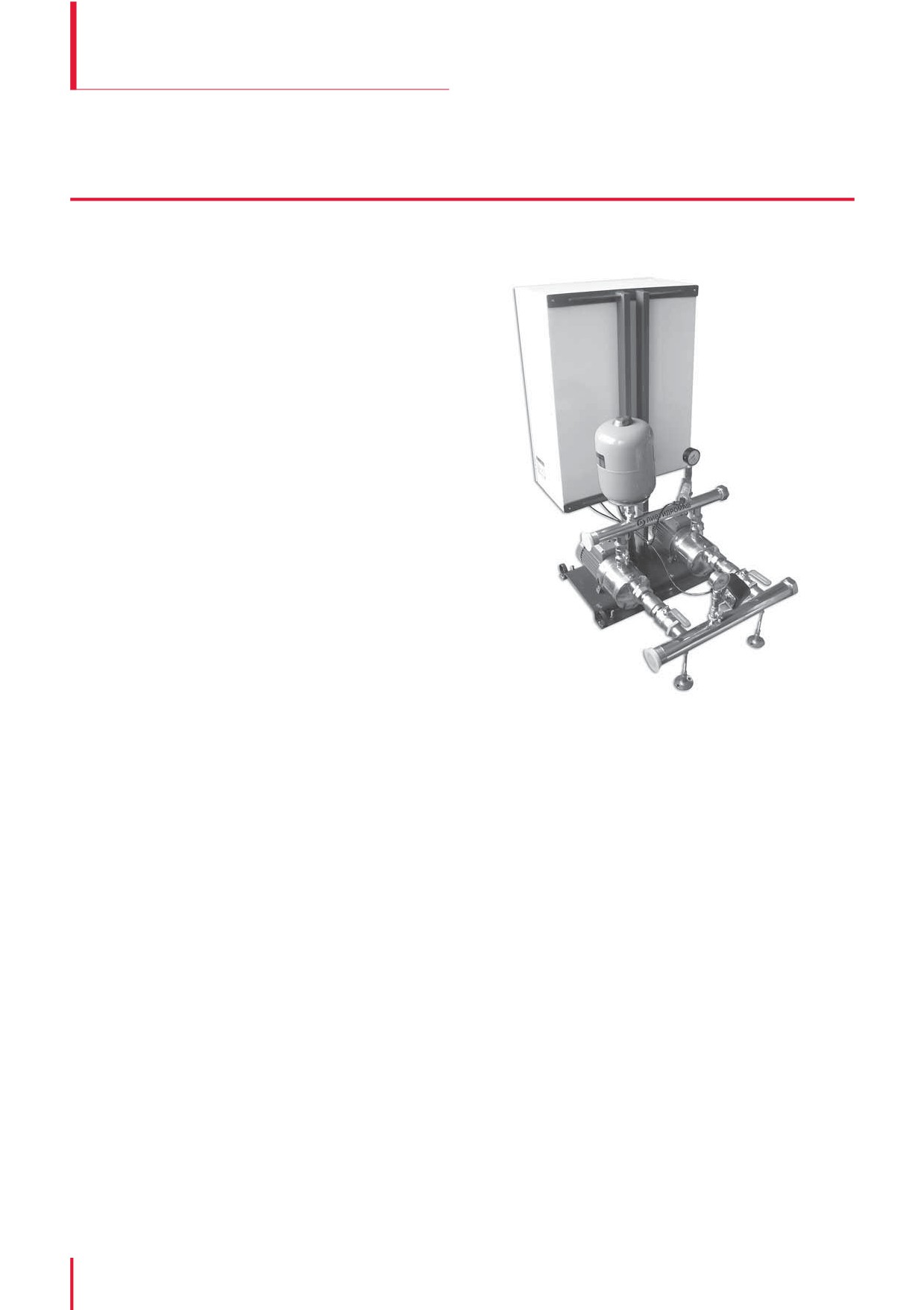

АВТОМАТИЧЕСКИЕ НАСОСНЫЕ УСТАНОВКИ
ПОВЫШЕНИЯ ДАВЛЕНИЯ — АУПД
НАЗНАЧЕНИЕ
Автоматизированные насосные установки повыше-
ния давления, АУПД 2 MXH КР и АУПД 3 MXH КР
АУПД 2 MXH КЧР предназначены для автомати-
ческого повышения и поддержания необходи-
мого давления в системах водоснабжения.
Перекачиваемой средой является вода, а также
другие жидкости сходные с водой по плотности,
вязкости, химической активности, не содержа-
щие минеральных масел, абразивных и волокни-
стых включений.
Конструктивные особенности
АУПД 2 MXH КР / АУПД 3 MXH КР
Управление насосными установками каскадное,
обеспечивающее поддержание давления в диа-
пазоне от Pmin до Pmax в системах водоснабжения
путём включения/отключения насосов.
Насосные установки АУПД 2 MXH КР и АУПД 3
MXH КР состоят из 2-х или 3-х насосов серии MXH
соответственно, установленных на одной раме
и соединённых между собой всасывающим и
напорным коллекторами; шкафа управления;
запорной арматуры; пневматического гидроакку-
мулятора объёмом 8л., датчика давления и мано-
Защита от работы всухую
метра показывающего сигнализирующего (ЭКМ),
Установки, в зависимости от вида подключения
установленных на напорном коллекторе.
к водопроводной сети, необходимо укомплекто-
вать следующим оборудованием:
Конструктивные особенности
АУПД 2 MXH КЧР
реле «защиты от работы всухую» на всасываю-
щем коллекторе, при прямом подключении
Управление насосными установками каскадно
(все установки);
-частотное, обеспечивающее плавное
(бессту-
поплавковым выключателем (все установки);
пенчатое) поддержание постоянного давления
Рном в рабочем интервале расходов.
датчиком-электродом контроля уровня в емко-
сти (установки АУПД 2 MXH КР и АУПД 3 MXH КР),
Насосные установки состоят: из 2 насосов серии
при подключении к устройству приемного
MXH, установленных на одной раме и соединен-
резервуара.
ных между собой всасывающим и напорным
коллекторами; шкафа управления; запорной
Пневматический гидроаккумулятор
арматуры; пневматического гидроаккумулятора
Насосная установка должна быть укомплектова-
объемом 8л., преобразователя давления и мано-
на заказчиком дополнительным пневматическим
метра, установленных на напорном коллекторе.
гидроаккумулятором необходимого объема под-
Дополнительное оборудование
ключённым к напорной линии.*
Дополнительно насосные установки укомплек-
Необходимость поставки насосной установки в
тованы двумя резиновыми антивибрационными
комплекте с гидроаккумулятором определенно-
муфтовыми компенсаторами для подключения
го объема и комплектом гибкой трубопровод-
к водопроводной сети. Общая монтажная длина
ной арматуры для подключения его к напорному
компенсаторов 200…220 мм.
коллектору указывать при заказе.
* см. схемы подключения (стр. 169). Минимальный необходимый объем гидроаккумулятора указан в технических характеристиках.
насосное оборудование для
166
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
АУПД 2 МХН КР/АУПД 3МХН КР
АУПД 2 МХН КЧР
наименование показателя
насосная установка
количество насосов, шт
2-3
2
регулирование
каскадное
каскадно-частотное
источник питания
3~380 В, 50 Гц
максимальное рабочее давление, МПа
0,6
максимальное давление в корпусе насоса, МПа
0,8
минимальный подпор при работе с реле
0,05
«защиты от работы всухую», МПа
объем гидроаккумулятора, л
8
класс защиты
IP54
температура рабочей среды, о С
+5 ... +40
температура окружающей среды, о С
+5 ... +35
наименование функции
шкаф управления
защита от коротких замыканий
+
+
защита от перегрузки по току
+
+
защита от пропадания и перекоса фаз
-
+
выравнивание моторесурса
+
+
резервирование электронасоса
+
+
индикация на лицевой панели:
+
+
«Сеть», «Работа», «Авария»
выбор режима: «Ручной», «Автоматический»
+
-
диспетчеризация: «Авария» каждого насоса
+
+
(«сухие» контакты)
удаленный мониторинг: связь RS-485 MODBUS*
+
+
* Не входит в стандартную комплектацию для АУПД 2 МХН КЧР - при заказе указывать отдельно.
наименование показателя
электродвигатель асинхронный
класс изоляции
F
синхронная частота вращения, об/мин
3000
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ АУПД 2 МХН КР, АУПД 3 МХН КР, АУПД 2 МХН КЧР
насос
материал
корпус насоса и каскада, крышка насоса
хромоникелевая сталь 1.4301 EN 10088 (AISI 304)
уплотнение кольца рабочего колеса
PTFE (тефлон)
колесо рабочее
хромоникелевая сталь 1.4301 EN 10088 (AISI 304)
вал насоса
хромоникелевая сталь 1.4305 EN 10088 (AISI 303)
мех. уплотнение с гнездом по стандарту ISO 3069
алюмооксидная керамика, уголь, EPDM
компоненты насосной установки
материал
коллектора
хромоникелевая сталь 08Х18H ГОСТ 9941-81 (AISI 304)
запорная арматура
латунь
элементы рамы
Ст 3
насосное оборудование для
167
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АУПД 2 МХН КР / АУПД 3 МХН КР
подача (Q, м3/ч)
уставка давления*
мин. объём
кол-во
мощность
гидроакку-
марка установки
насосов
ном, кВт
один насос
все насосы
Pmin,
Pmax,
муляторов.,
резервный
рабочие
МПа
МПа
л
АУПД 2 MXH 203Е КР
0,45+0,45
0,17
0,27
АУПД 2 MXH 204Е КР
2
0,55+0,55
1-4,5
1-9
0,27
0,37
АУПД 2 MXH 205Е КР
0,75+0,75
0,35
0,49
80
АУПД 3 MXH 203Е КР
0,45+0,45+0,45
0,17
0,27
АУПД 3 MXH 204Е КР
3
0,55+0,55+0,55
1-9
1-13,5
0,27
0,37
АУПД 3 MXH 205Е КР
0,75+0,75+0,75
0,35
0,49
АУПД 2 MXH 403Е КР
0,55+0,55
0,19
0,29
АУПД 2 MXH 404Е КР
2
0,75+0,75
2,25-8
2,25-16
0,29
0,39
АУПД 2 MXH 405Е КР
1,1+1,1
0,35
0,49
100
АУПД 3 MXH 403Е КР
0,55+0,55+0,55
0,19
0,29
АУПД 3 MXH 404Е КР
3
0,75+0,75+0,75
2,25-16
2,25-24
0,29
0,39
АУПД 3 MXH 405E КР
1,1+1,1+1,1
0,35
0,49
АУПД 2 MXH 803 КР
1,1+1,1
0,19
0,29
АУПД 2 MXH 804 КР
2
1,5+1,5
5-13
5-26
0,3
0,4
АУПД 2 MXH 805 КР
1,8+1,8
0,35
0,5
200
АУПД 3 MXH 803 КР
1,1+1,1+1,1
0,19
0,29
АУПД 3 MXH 804 КР
3
1,5+1,5+1,5
5-26
5-39
0,3
0,4
АУПД 3 MXH 805 КР
1,8+1,8+1,8
0,35
0,5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АУПД 2 МХН КЧР
рабочая подача (Q, м3/ч)
макс. подача (Q, м3/ч)
мин. объём
уставка
мощность
гидроакку-
марка установки
давления*
ном, кВт
основной
основной
основной
основной
муляторов.,
Pnom, МПа
+ резерв.
+ основной
+ резерв.
+ основной
л
АУПД 2 МХН 203Е КЧР
0,45 +0,45
0,18
АУПД 2 МХН 204Е КЧР
0,55 +0,55
0,5 - 3,5
0,5 - 7
4,5
9
0,26
24
АУПД 2 МХН 205Е КЧР
0,75 +0,75
0,33
АУПД 2 МХН 403Е КЧР
0,55 +0,55
0,19
АУПД 2 МХН 404Е КЧР
0,75 +0,75
1 - 6
1 -12
8
16
0,25
35
АУПД 2 МХН 405Е КЧР
1,1 +1,1
0,33
АУПД 2 МХН 803 КЧР
1,1 +1,1
0,22
АУПД 2 МХН 804 КЧР
1,5 +1,5
2,5 - 10
2,5 - 20
13
26
0,30
50
АУПД 2 МХН 805 КЧР
1,8 +1,8
0,37
* Перед началом эксплуатации откорректировать уставку давления с учётом существующего подпора
ВНИМАНИЕ!
Запрещается эксплуатация насосных установок без «защиты от работы
всухую» и пневма-
тического гидроаккумулятора необходимого объёма.
насосное оборудование для
168
водного хозяйства и ЖКХ
содержание .. 6 7 8 9 ..
