автоматические насосные установки
повышения давления - АУПД

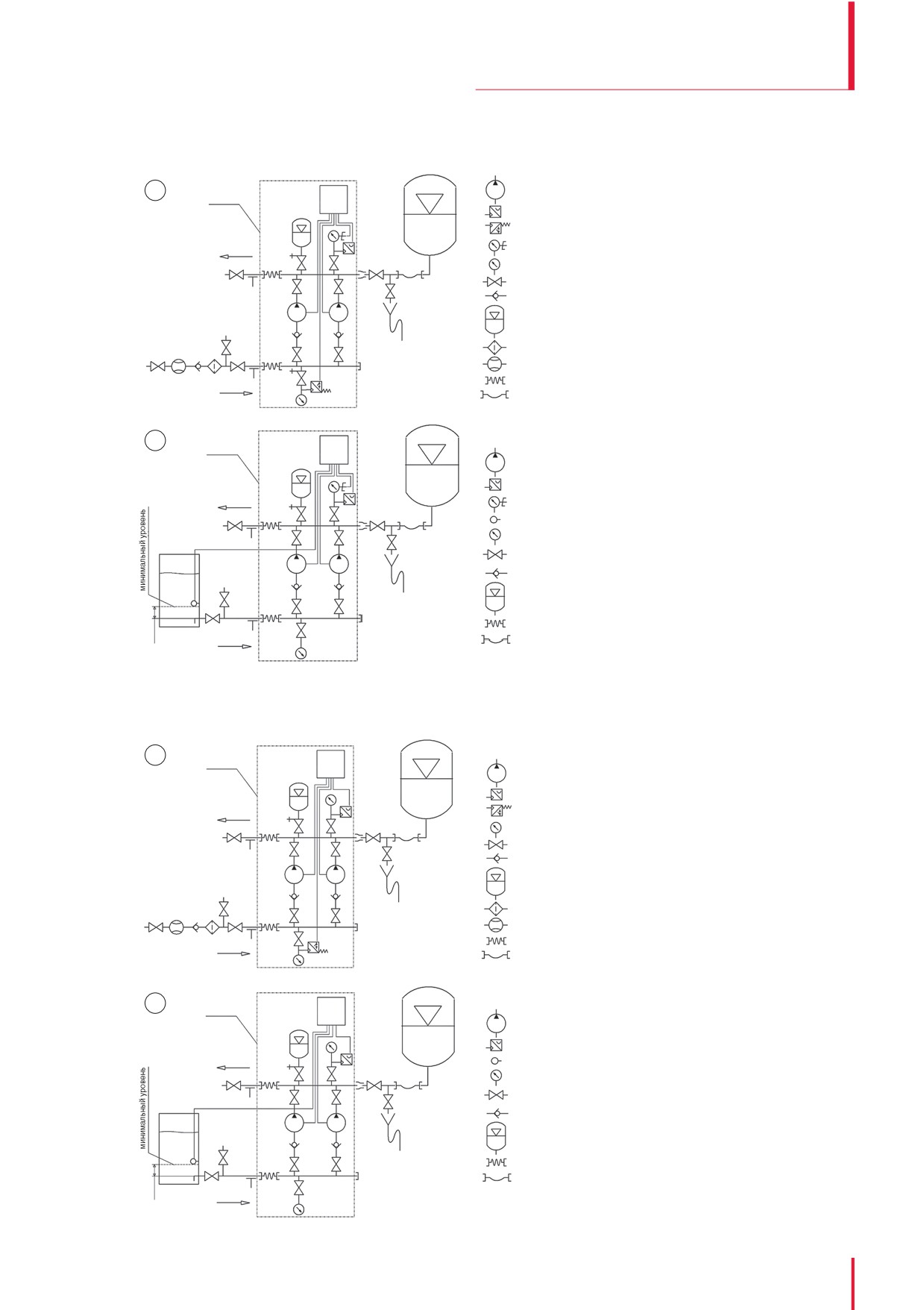

ФУНКЦИОНАЛЬНАЯ СХЕМА. ПОДКЛЮЧЕНИЕ АУПД 2 МХН КР/АУПД 3 МХН КР
1
электронасос
АУПД
шкаф
управлен.
преобразователь (датчик) давления
дополнительный
реле давления (защита от работы в сухую)
гидроаккумулятор
V 8л
выход
манометр показывающий сигнализирующий ЭКМ
мановакуумметр
кран шаровой/задвижка
клапан обратный
пневматический гидроаккумулятор
фильтр
расходомер
виброкомпенсатор
вход
гибкий трубопровод
2
АУПД
шкаф
управлен.
электронасос
дополнительный
гидроаккумулятор
преобразователь (датчик) давления
V 8л
выход
манометр показывающий сигнализирующий ЭКМ
поплавковый выключатель
мановакуумметр
кран шаровой/задвижка
клапан обратный
пневматический гидроаккумулятор
виброкомпенсатор
вход
гибкий трубопровод
ФУНКЦИОНАЛЬНАЯ СХЕМА. ПОДКЛЮЧЕНИЯ АУПД 2 МХН КЧР
1
АУПД
шкаф
управлен.
электронасос
дополнительный
преобразователь (датчик) давления
V 8л
гидроаккумулятор
выход
реле давления (защита от работы в сухую)
манометр
кран шаровой/задвижка
клапан обратный
пневматический гидроаккумулятор
фильтр
расходомер
вход
виброкомпенсатор
гибкий трубопровод
2
АУПД
шкаф
управлен.
электронасос
дополнительный
гидроаккумулятор
преобразователь (датчик) давления
V 8л
выход
поплавковый выключатель
манометр
кран шаровой/задвижка
клапан обратный
пневматический гидроаккумулятор
виброкомпенсатор
гибкий трубопровод
вход
1. Прямое подключение. 2 Подключение к устройству приемного резервуара.
насосное оборудование для
169
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД

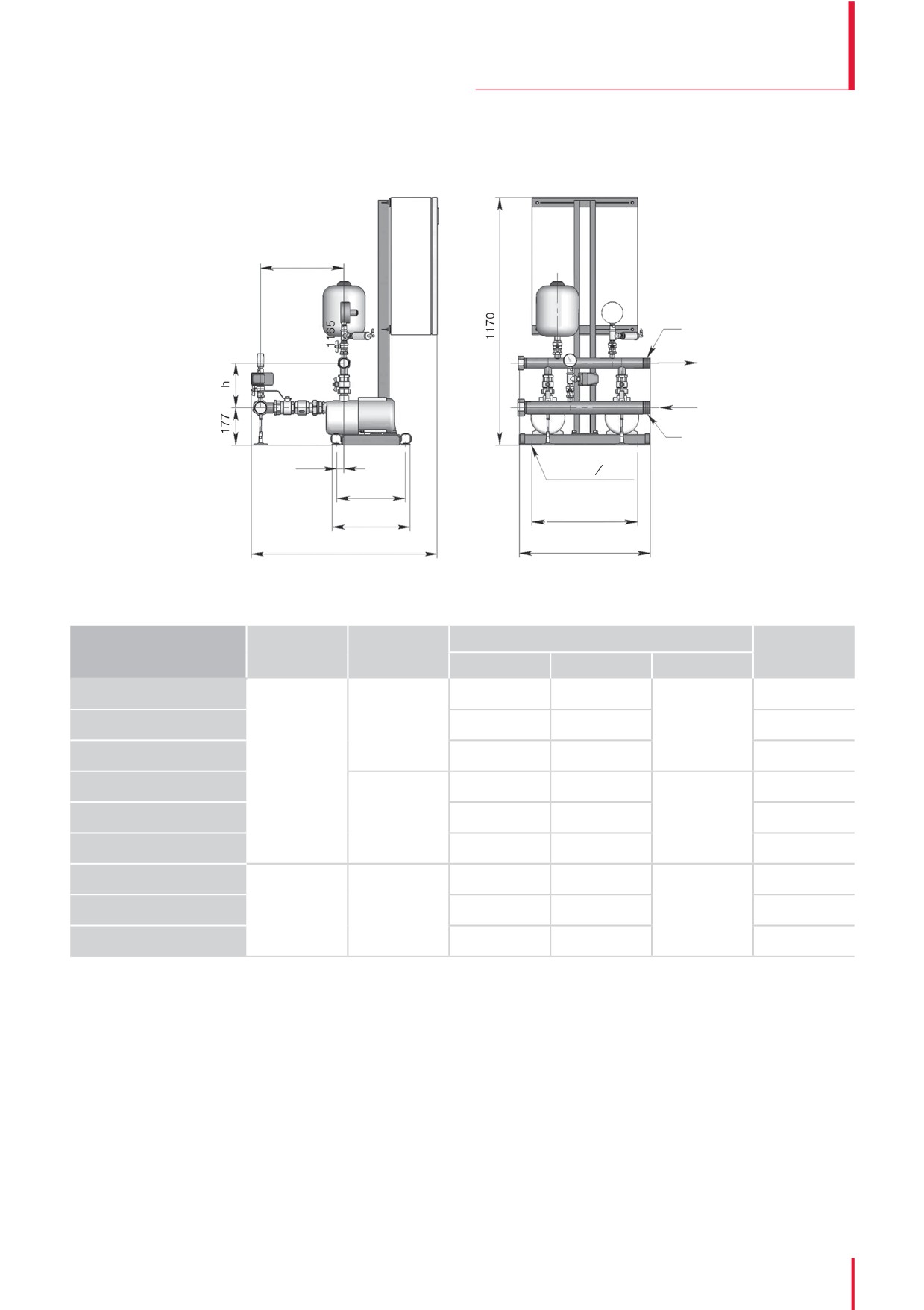

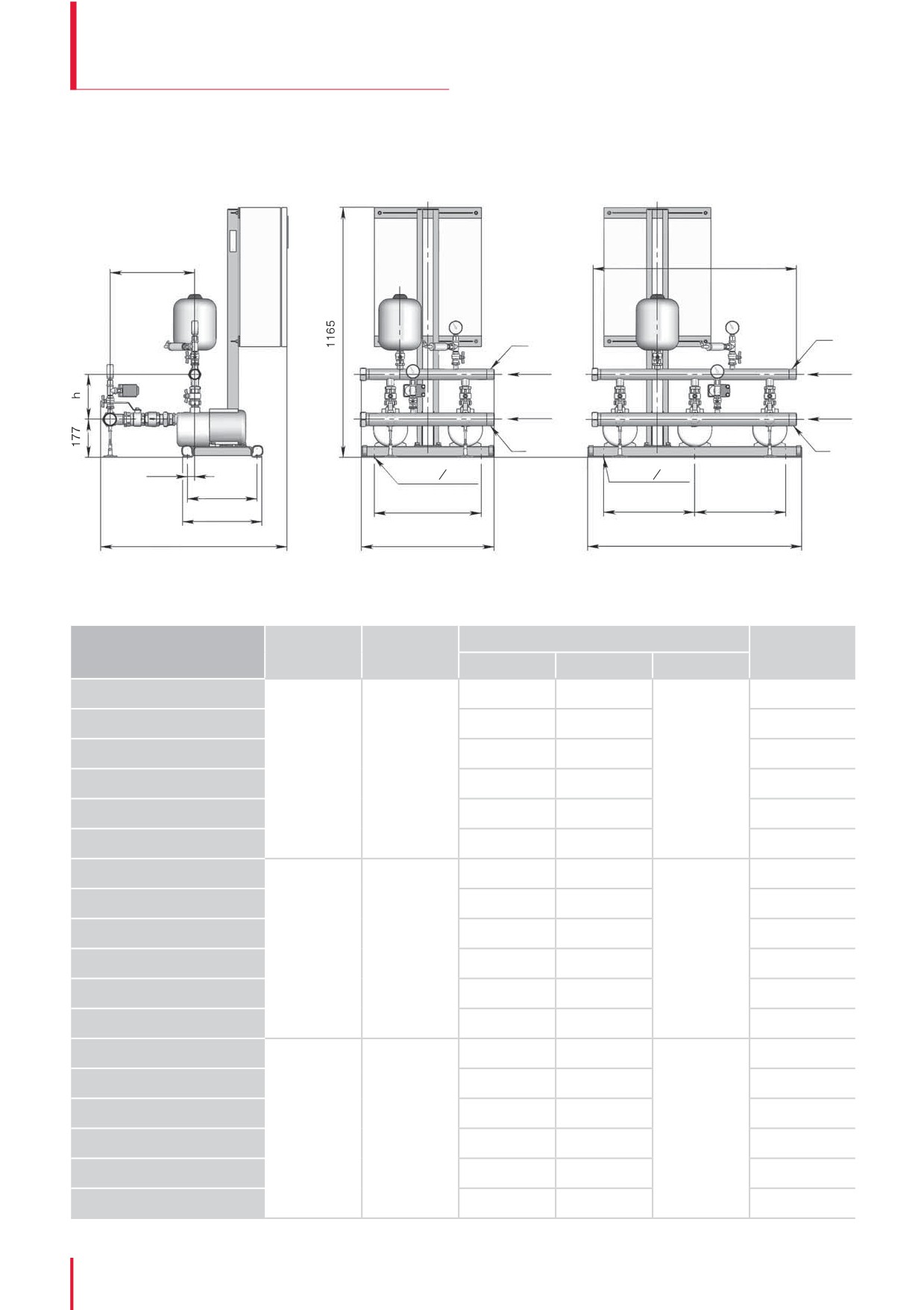

ГАБАРИТНЫЕ РАЗМЕРЫ АУПД 2 МХН КР/АУПД 3 МХН КР
АУПД 2 МХН КР
АУПД 3 МХН КР
L
950
D2
D2
Выход
Выход
Вход
Вход
D1
D1
35
4 отв. О19*
6 отв. О19*
325*
500*
425*
425*
370
L1
620
1000
* Размеры отверстий крепления фундаментных болтов
размеры в мм
марка установки
D1
D2
масса кг
L, мм
L1, мм
h, мм
АУПД 2 MXH 203Е КР
395
965
85
АУПД 2 MXH 204Е КР
420
990
90
АУПД 2 MXH 205Е КР
445
1015
95
G 2
G 11
/2
210
АУПД 3 MXH 203Е КР
395
965
95
АУПД 3 MXH 204Е КР
420
990
100
АУПД 3 MXH 205Е КР
445
1015
105
АУПД 2 MXH 403Е КР
395
965
90
АУПД 2 MXH 404Е КР
420
990
95
АУПД 2 MXH 405Е КР
445
1015
100
G 2
G 2
215
АУПД 3 MXH 403Е КР
395
965
100
АУПД 3 MXH 404Е КР
420
990
105
АУПД 3 MXH 405E КР
445
1015
110
АУПД 2 MXH 803 КР
430
1000
105
АУПД 2 MXH 804 КР
460
1030
110
АУПД 2 MXH 805 КР
490
1060
115
G 21/2
G 21
/2
225
АУПД 3 MXH 803 КР
430
1000
125
АУПД 3 MXH 804 КР
460
1030
130
АУПД 3 MXH 805 КР
490
1060
145
насосное оборудование для
170
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД
ГАБАРИТНЫЕ РАЗМЕРЫ АУПД 2 МХН КЧР
L
D2
Выход
Вход
D1
35
4 отв. О19*
325*
500*
370
L1
620
* Размеры отверстий крепления фундаментных болтов
размеры в мм
масса,
марка установки
D1
D2
кг
L
L1
h
АУПД 2 МХН 203Е КЧР
395
965
85
АУПД 2 МХН 204Е КЧР
G 11/2
420
990
210
90
АУПД 2 МХН 205Е КЧР
445
1015
95
G 2
АУПД 2 МХН 403Е КЧР
395
965
90
АУПД 2 МХН 404Е КЧР
G 2
420
990
215
95
АУПД 2 МХН 405Е КЧР
445
1015
100
АУПД 2 МХН 803 КЧР
430
1000
105
АУПД 2 МХН 804 КЧР
G 2 1/2
G 2 1/2
460
1030
225
110
АУПД 2 МХН 805 КЧР
490
1060
115
насосное оборудование для
171
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД

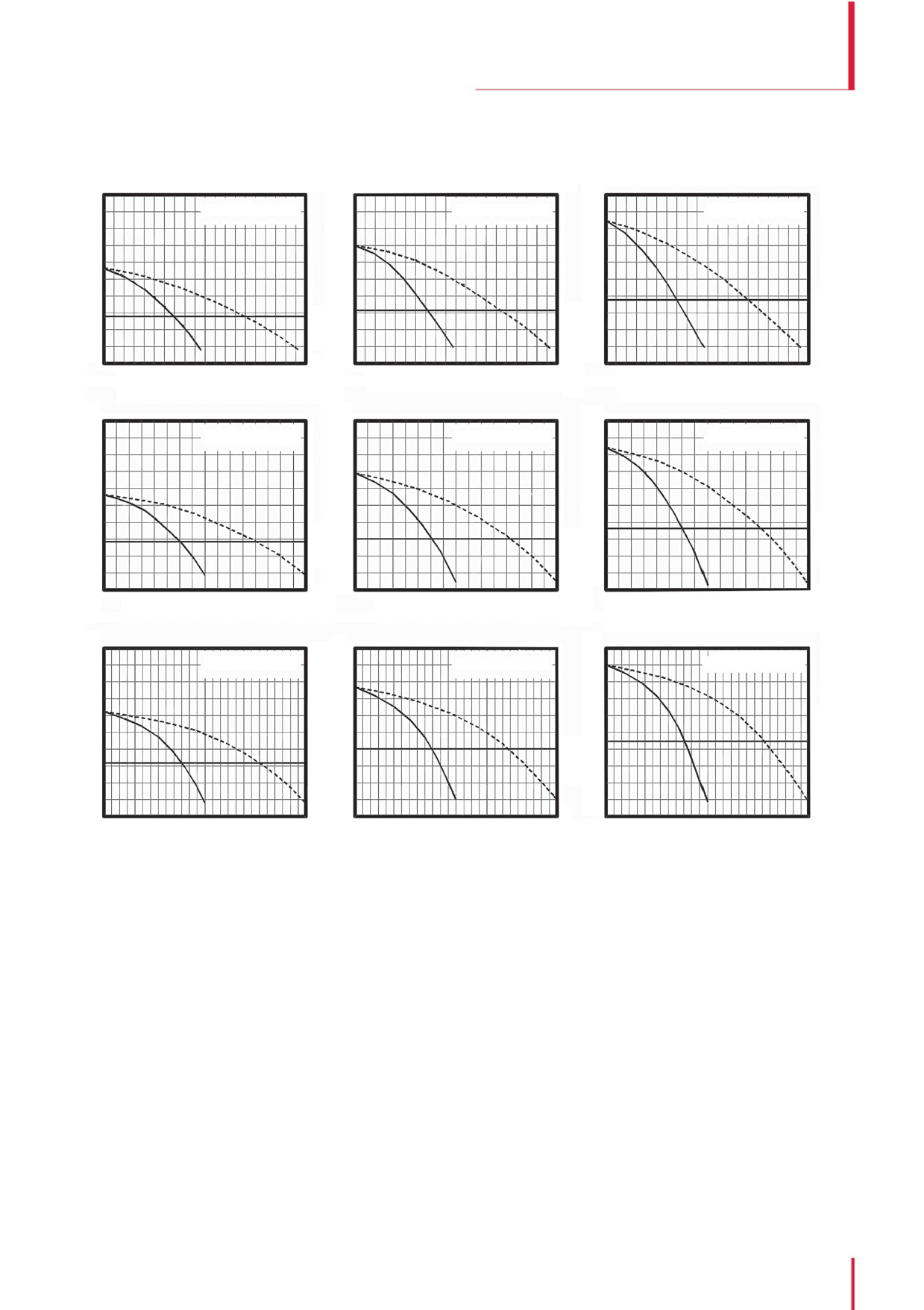

СВОДНЫЕ ПОЛЯ Q-H
H,м
H,м
АУПД МХН 203E КР
40
АУПД МХН 204E КР
30
30
20
20
1
2
3
1
2
3
1
2
3
4
5
6
7
8
9
10
11 12
Q,м3/ч
АУПД МХН 205E КР
50
40
30
1
2
3
20
1
2
3
4
5
6
7
8
9
10 11
12
Q,м3/ч
H,м
H,м
АУПД МХН 403E КР
40
АУПД МХН 404E КР
30
30
20
20
1
2
3
1
2
3
10
2
4
6
8
10
12
14
16
18
20
22
Q,м3/ч
АУПД МХН 405E КР
50
40
30
1
2
3
20
2
4
6
8
10
12
14
16
18
20
22
Q,м3/ч
H,м
H,м
АУПД МХН 803E КР
40
АУПД МХН 804E КР
30
30
20
20
1
2
3
1
2
3
10
4
8
12
16
20
24 28
32
36
Q,м3/ч
60
АУПД МХН 805E КР
50
40
30
1
2
3
4
8
12
16
20
24 28
32
36 Q,м3/ч
Характеристические кривые приведены для холодной чистой воды, без газа. Допускаемое отклонение напора ± 1 м.
насосное оборудование для
172
водного хозяйства и ЖКХ
автоматические насосные установки
повышения давления - АУПД
СВОДНЫЕ ПОЛЯ Q-H
H,м
H,м
H,м
50
АУПД 2 МХН 203E КЧР
55
АУПД 2 МХН 203E КЧР
60
АУПД 2 МХН 205E КЧР
45
50
55
40
45
50
35
40
45
30
35
40
25
30
35
20
25
30
15
20
25
1
2
1
2
1
2
10
15
20
1
2
3
4
5
6
7
8
9
Q,м3/ч
1
2
3
4
5
6
7
8
9
Q,м3/ч
1
2
3
4
5
6
7
8
9
Q,м3/ч
H,м
H,м
H,м
50
АУПД 2 МХН 403E КЧР
55
АУПД 2 МХН 404E КЧР
60
АУПД 2 МХН 405E КЧР
45
50
55
40
45
50
35
40
45
30
35
40
25
30
35
20
25
30
15
20
25
1
2
1
2
1
2
10
15
20
2
4
6
8
10
12
14
Q,м3/ч
2
4
6
8
10
12
14
Q,м3/ч
2
4
6
8
10
12
14
Q,м3/ч
H,м
H,м
H,м
50
АУПД 2 МХН 803E КЧР
55
АУПД 2 МХН 804E КЧР
60
АУПД 2 МХН 805E КЧР
45
50
55
40
45
50
35
40
45
30
35
40
25
30
35
20
25
30
15
20
25
1
2
1
2
1
2
10
15
20
2
6
10
14
18
22
Q,м3/ч
2
6
10
14
18
22
Q,м3/ч
2
6
10
14
18
22
Q,м3/ч
Характеристические кривые приведены для холодной чистой воды, без газа. Допускаемое отклонение напора ± 1 м.
насосное оборудование для
173
водного хозяйства и ЖКХ
электронасосы бытовые вибрационные Малыш, Ручеек
ЭЛЕКТРОНАСОСЫ БЫТОВЫЕ ВИБРАЦИОННЫЕ
Малыш, Ручеек
НАЗНАЧЕНИЕ

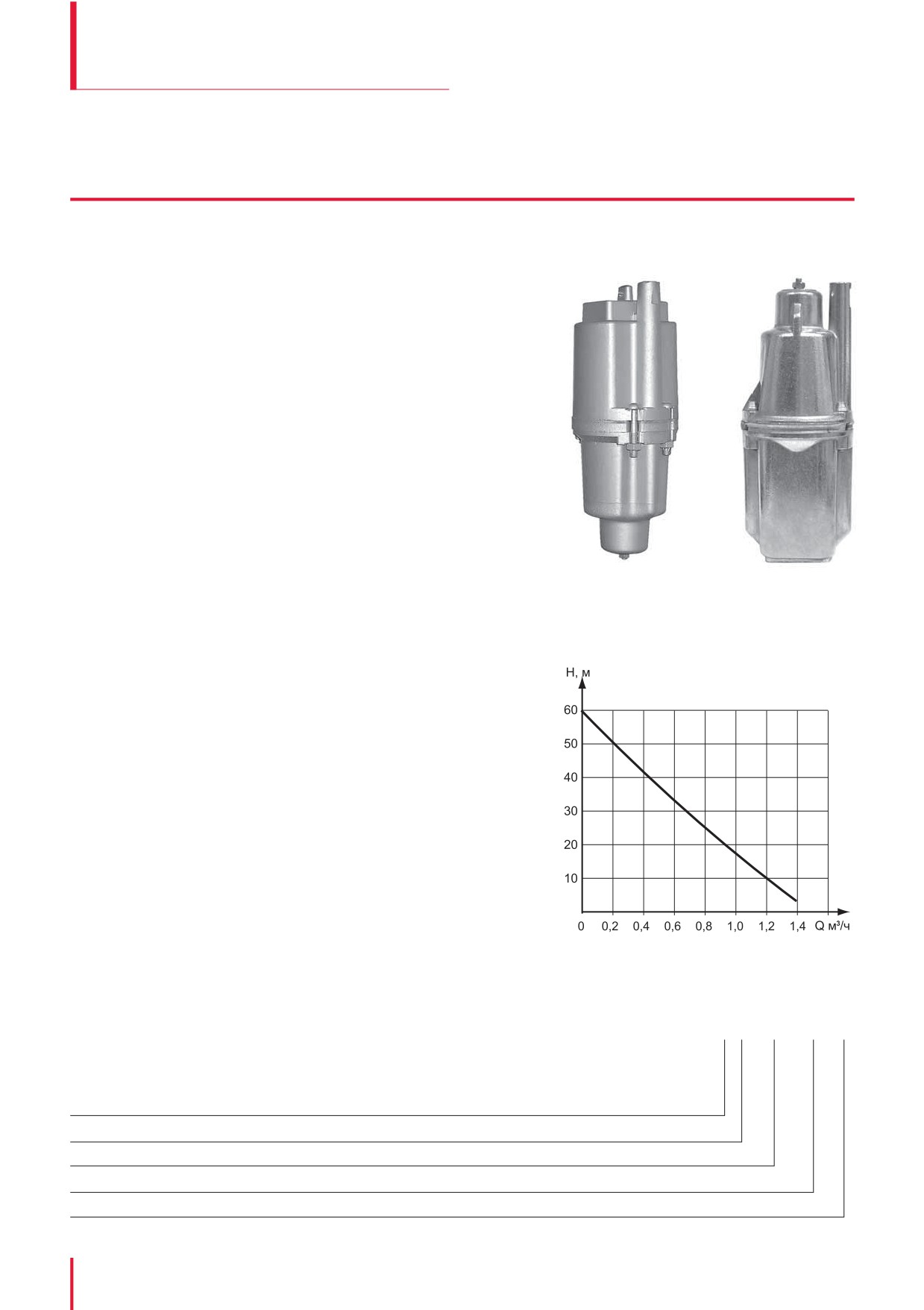

Электронасосы «Малыш», «Ручеек» и «Малыш-М»
предназначены для подъема воды из колодцев
и скважин с диаметром более 100 мм с глубины
в диапазоне от 0 до 40 метров, а электронасос
«Малыш-3» из колодцев и скважин с диаметром
более 80 мм с глубины в диапазоне от 0 до 20
метров, а также для перекачки пресной воды из
любых водоемов с темп. воды не более 35 о С.
Электронасосы «Малыш-М», Ручеек» и «Малыш-3»
выполнены с верхним забором воды, что обес-
печивает постоянное охлаждение электромаг-
нитной системы, предохраняя ее от перегрева.
Верхний забор воды исключает засасывание
ила со дна, а также замутнение воды.
Преимущества:
малый вес и габаритные размеры при небо-
Электронасос с нижним
Электронасос с верхним
забором воды
забором воды
льших затратах энергии позволяют применять
для водоснабжения небольших животновод-
ческих ферм, полевых станов, в строительстве
для откачки воды из канав, траншей, под-
валов и водосборников, для полива приуса-

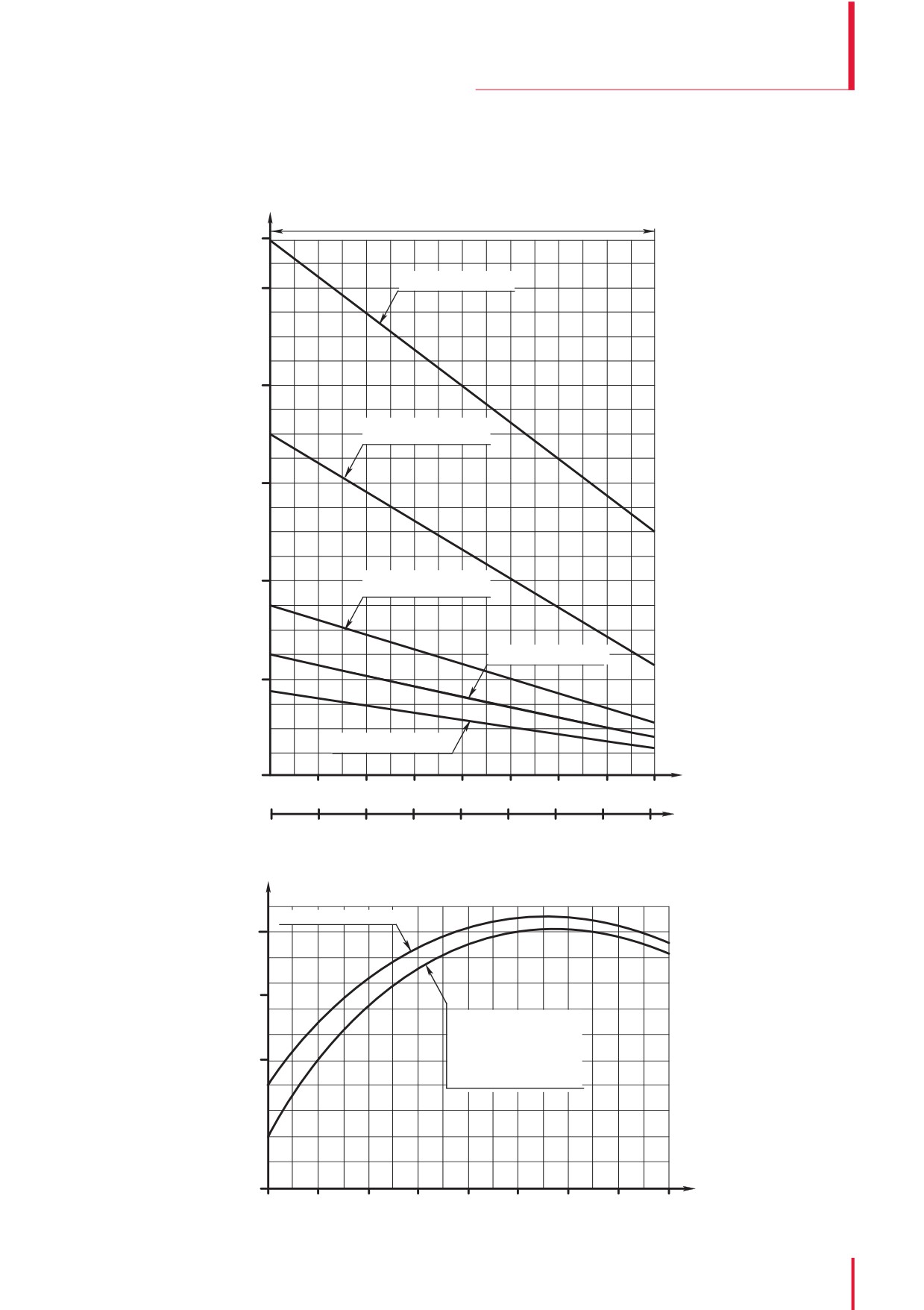

Поле Q-H
дебных участков, огородов и индивидуального
водоснабжения;
электронасосы могут работать от электрических
генераторов соизмеримой мощности, от авто-
номных бензоэлектрических агрегатов и сол-
нечных генераторов;
высокая надежность и длительный срок службы;
соответствие стандартам безопасности;
не требуют техобслуживания.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Примеры условного обозначения:
Б В-0,12-ХХ-У5
БВ-0,12-20-У5 «МАЛЫШ», БВ-0,12-40 «РУЧЕЕК»,
БВ-0,12-40-У5 «МАЛЫШ-М» и БВ-0,12-20-У5 «МАЛЫШ-3»
бытовой
вибрационный
объемная номинальная подача, л/с
напор, м
условия эксплуатации
174
бытовые насосы
электронасосы бытовые вибрационные Малыш, Ручеек
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
наименование параметров
«Ручеек»
«Малыш»
«Малыш-М»
«Малыш-3»
номинальное напряжение, ~ В
220
220
220
220
частота тока, Гц
50
50
50
50
потребляемая мощность, Вт,
300
245
245
165
не более
ток, А, не более
3,4
3,7
3,7
3,5
объемная подача воды, л/ч,
не менее, с глубины:
— 40 м
432
432
432
-
— 20 м
-
-
-
432
масса кг, не более
3,2
3,5
3,5
3,2
(без шнура электропитания)
длина шнура электропитания, м
10, 16, 25,32, 40,50

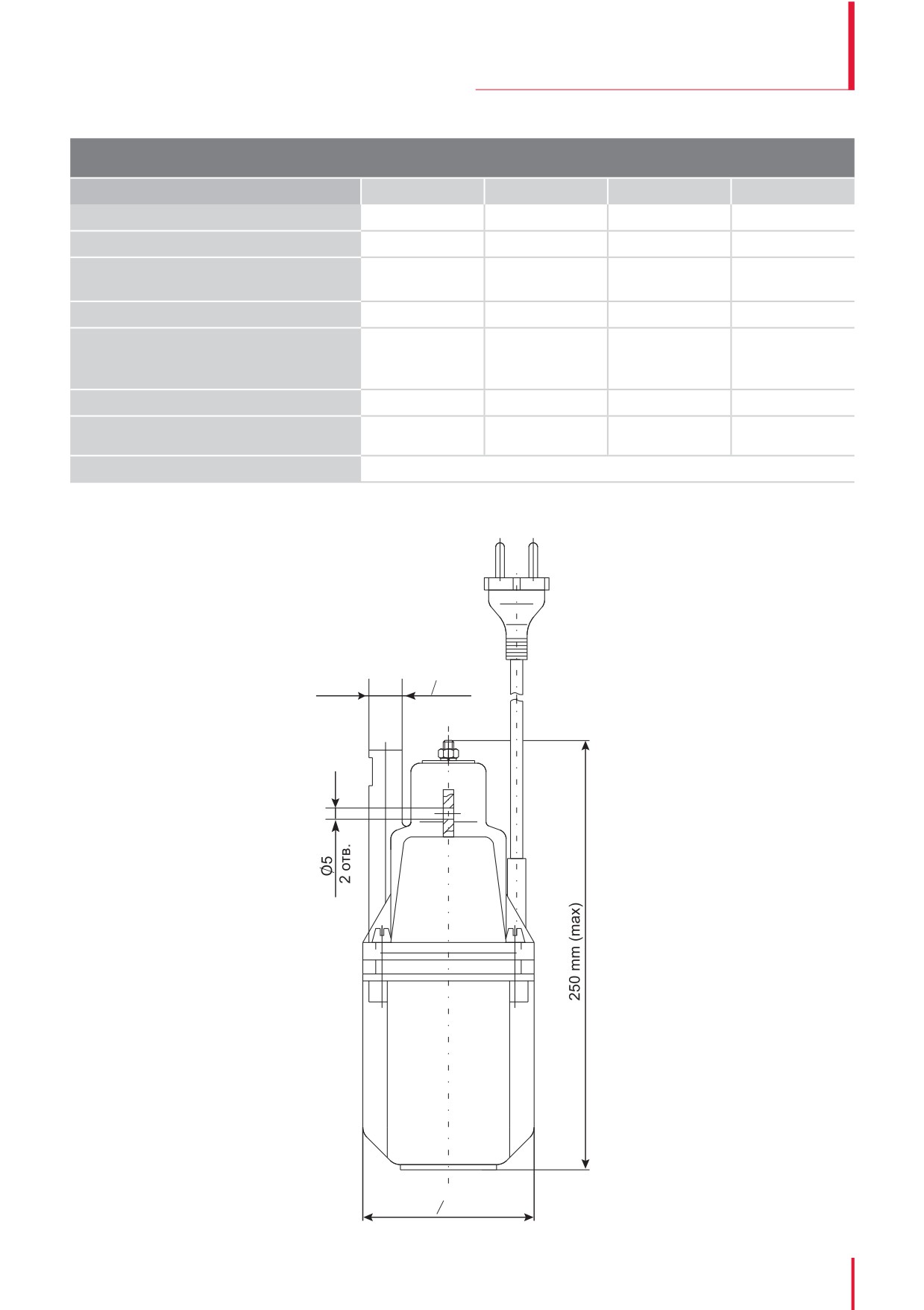

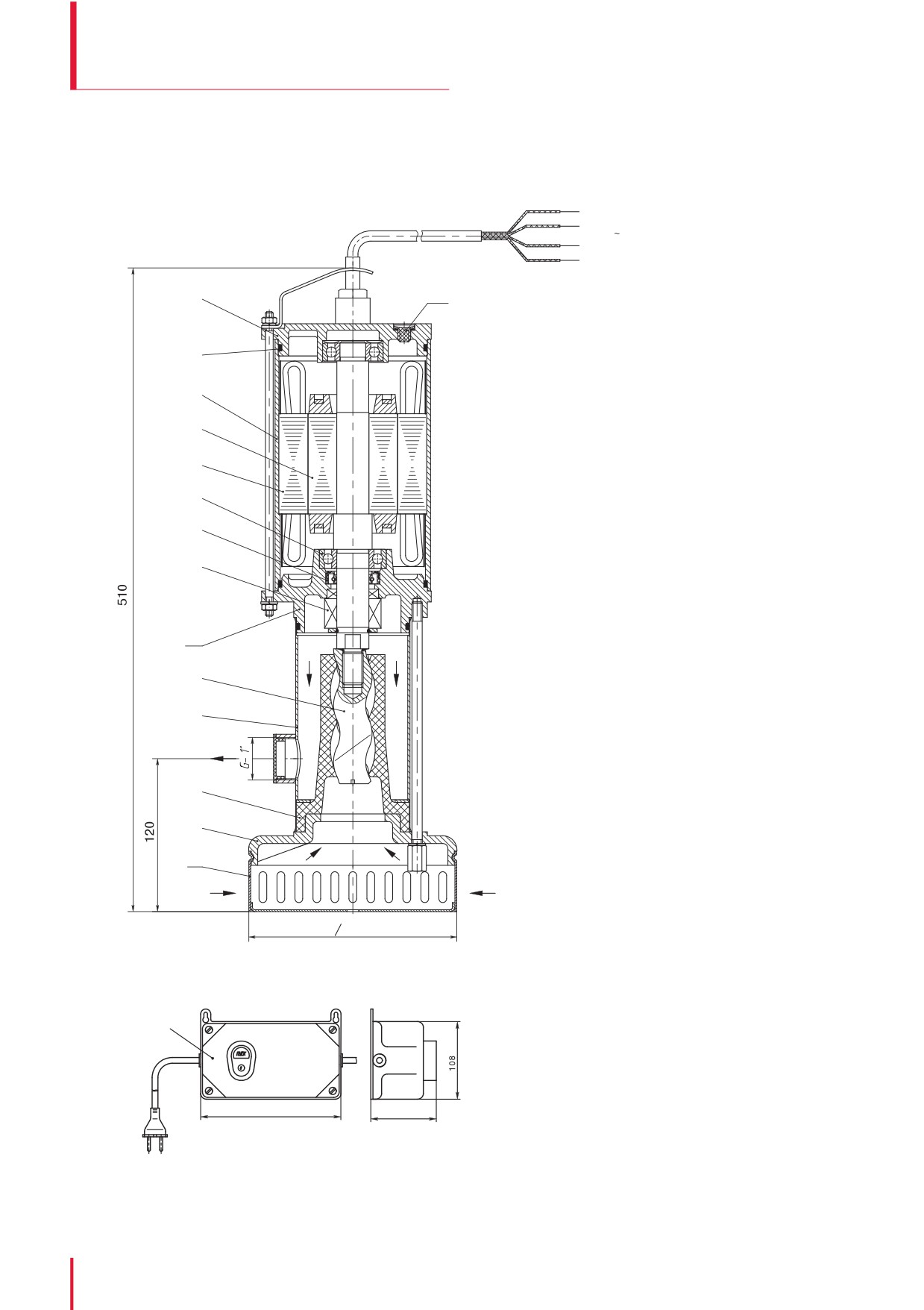

ГАБАРИТНЫЕ РАЗМЕРЫ
O19
O98
бытовые насосы
175
электронасосы бытовые вибрационные Малыш, Ручеек

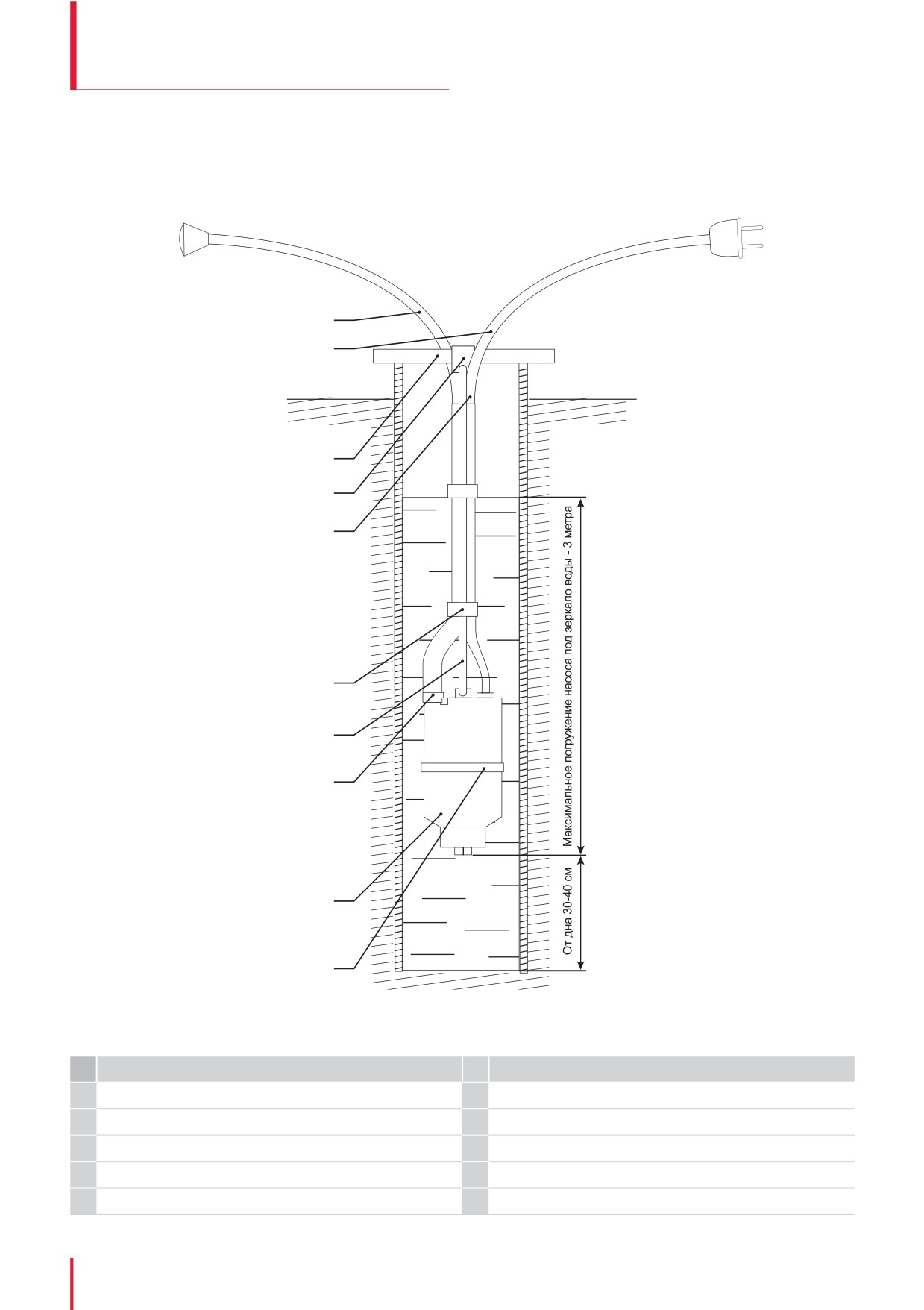

СХЕМА УСТАНОВКИ НАСОСОВ В СКВАЖИНУ
9
8
7
6
5
4
3
2
1
10
наименование
наименование
1
электронасос
6
подвеска пружинящая, из резины
2
хомутик
7
перекладина
3
подвеска
8
штепсельная вилка
4
связка провода со шлангом
9
шланг
5
провод
10
резиновое кольцо (в комплект поставки не входит)
176
бытовые насосы
электронасосы одновинтовые

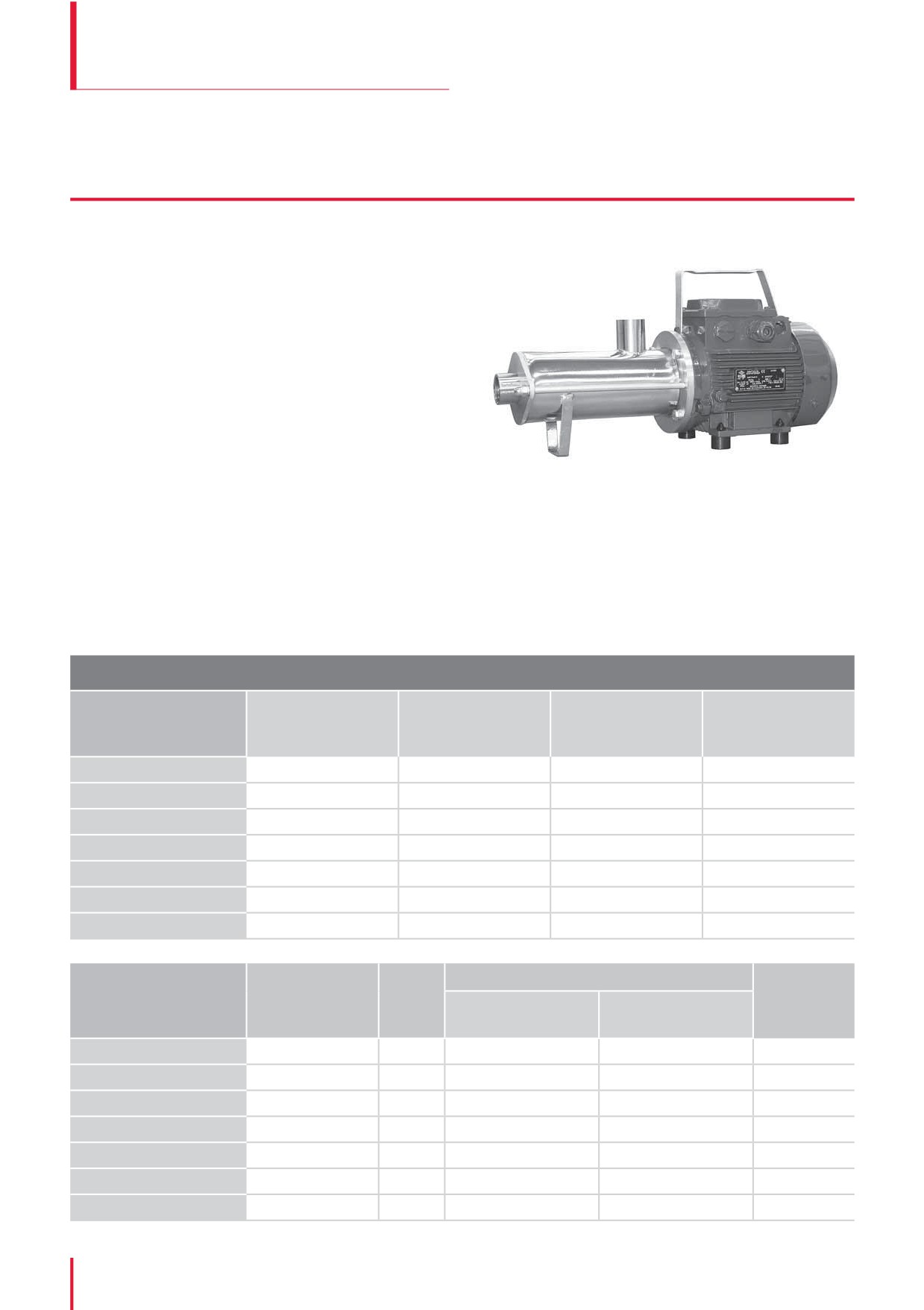

самовсасывающие БУРУН®
ЭЛЕКТРОНАСОСЫ ВИНТОВЫЕ
САМОВСАСЫВАЮЩИЕ БУРУН®
НАЗНАЧЕНИЕ

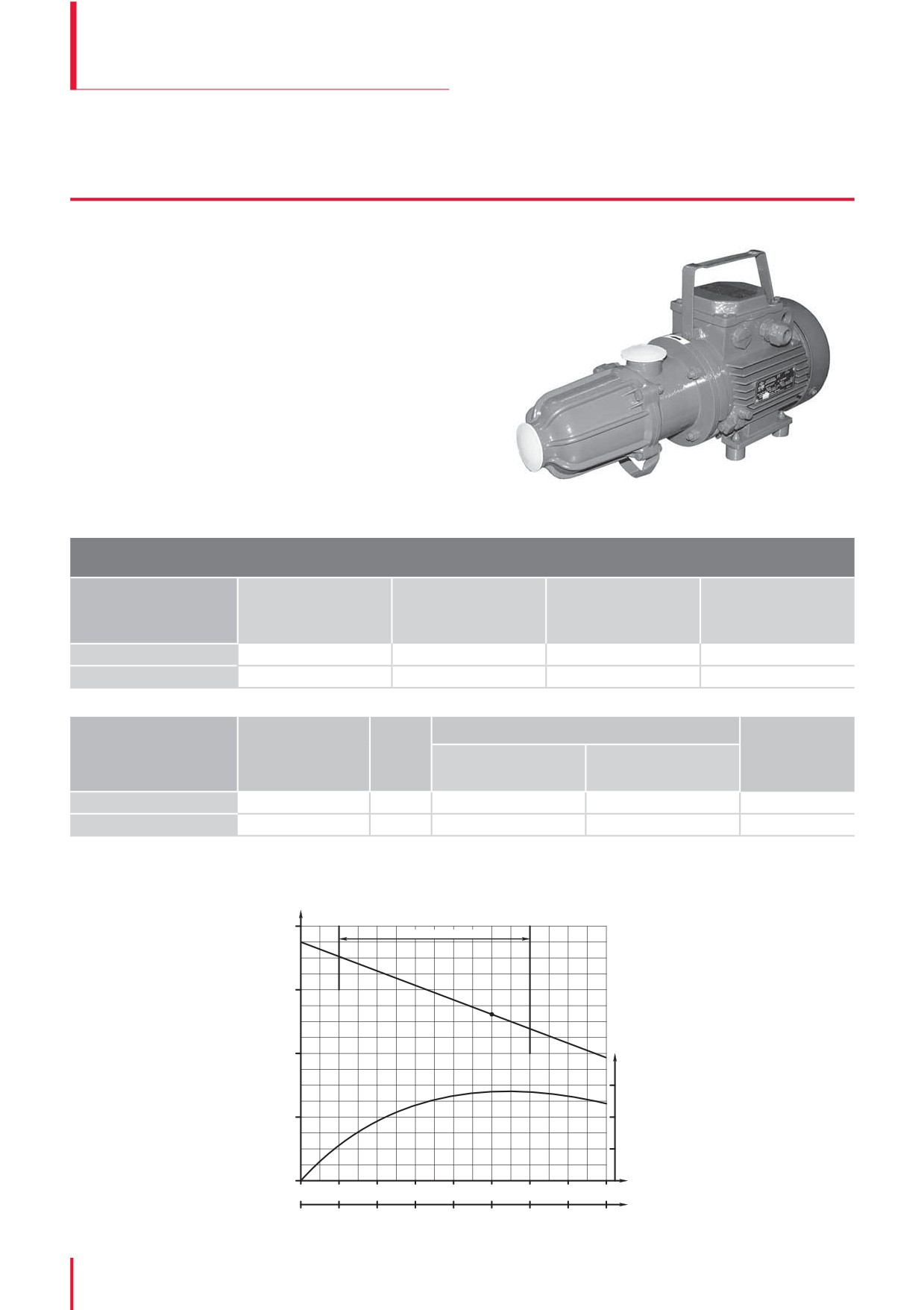

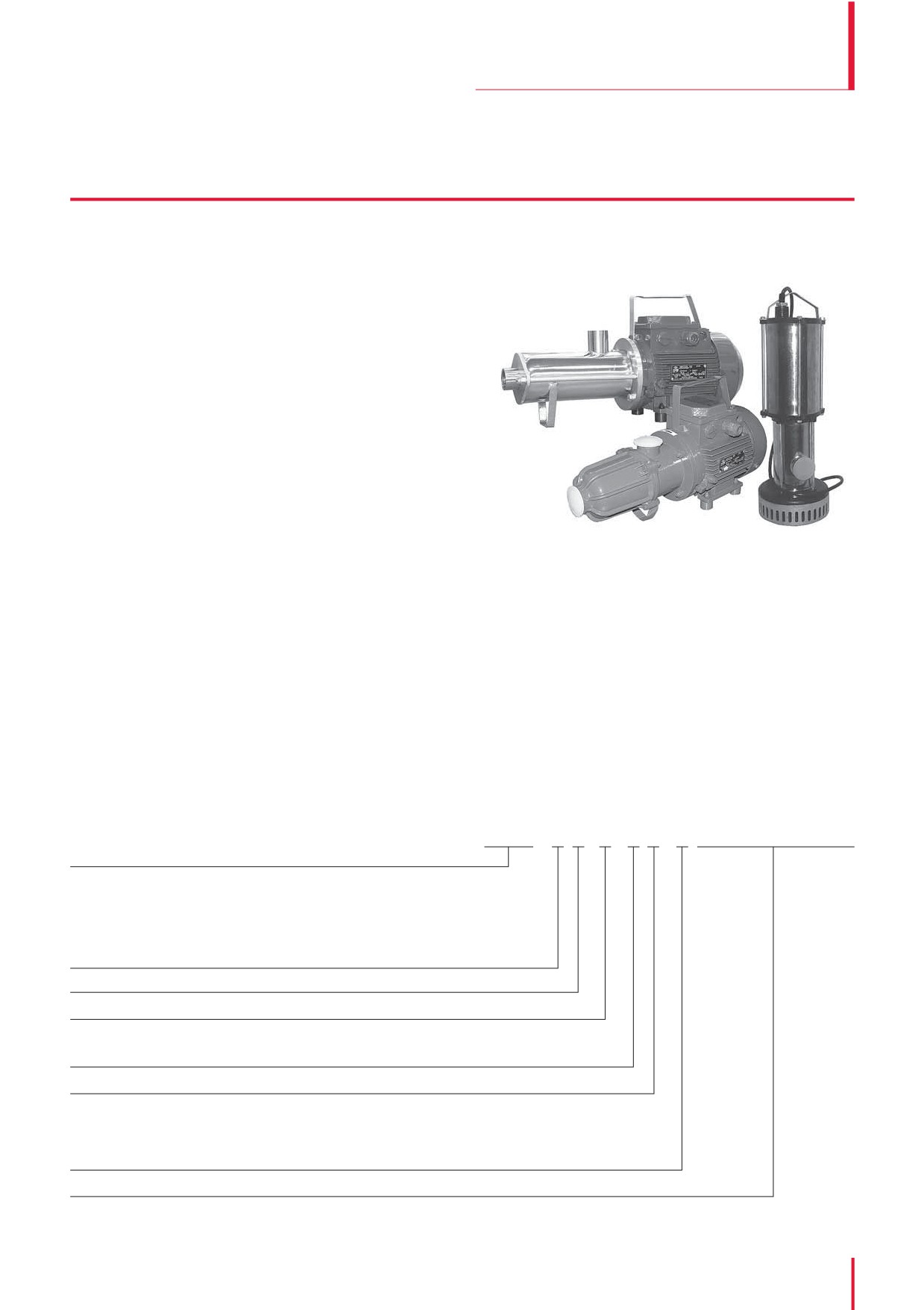

Одновинтовые моноблочные насосы БУРУН®
предназначены для перекачки как чистой воды
так и разнородных жидкостей и взвесей
до 1000 сП и температурой до 35 оС при работе,
в непрерывном режиме и температурой
до 70оС, при периодическом режиме работы.
В зависимости от необходимой подачи или вяз-
кости перекачиваемой жидкости насосы
комплектуются трехфазными двигателями с час-
тотой вращения 3000, 1500, 1000 и 750 об/мин
на напряжение
380В и однофазными двига-
телями с частотой вращения 3000 и 1500 об/мин.
Преимущества:
Винтовые насосы в отличие от центробежных
создают равномерный, не пульсирующий поток
подача насоса пропорциональна скорости вра-
перекачиваемой жидкости. Это позволяет не пе-
щения. Это позволяет легче регулировать па-
ремешивать жидкость и сохранять ее структуру.
раметры насоса при наличие частотного
Другие преимущества насосов БУРУН®:
привода;
высокая способность к самовсасыванию;
высокое давление насоса при небольшом
простота конструкции обеспечивает удоб-
габарите обеспечивается конструкцией обоймы
ство обслуживания насоса. Насос состоит из
с саморегулируемым зазором. Зазор между
трех основных частей: нержавеющего винта,
рабочей поверхностью винта и обоймы оста-
резиновой обоймы и уплотнения вала;
ется постоянным при увеличении давления.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Бурун® Х Х / Х - Х Х / Х ТУ 26-06-1622-92
серия одновинтовых насосов
конструктивное исполнение:
Н1В - самовсасывающий дренажный;
СХ - самовсасывающий для слабоагрессивных жидкостей;
ПФ - погружной фекальный
максимальная подача, м3/ч
предельное давление, кгс/см3
исполнение двигателя: М - многофазный, 220В;
без обозначения - трехфазный, 380В
мощность электродвигателя, кВт
число полюсов двигателя:
2 - 3000 об/мин; 4 - 1500 об/мин;
6 - 1000 об/мин; 8 - 7500 об/мин
обозначение технических условий
бытовые насосы
177
электронасосы одновинтовые
самовсасывающие БУРУН® Н1В
ЭЛЕКТРОНАСОСЫ ОДНОВИНТОВЫЕ
САМОВСАСЫВАЮЩИЕ БУРУН® Н1В
НАЗНАЧЕНИЕ
Серия Н1В - переносной самовсасывающий дре-
нажный насос. Корпусные детали выполнены из
алюминия и высокопрочной пластмассы. Уплот-
нение вала стандартная армированная легкосме-
няемая манжета.
Насос может использоваться как в быту, так и в
промышленности для перекачки воды и разнород-
ных неагрессивных жидкостей с механическими
примесями и вязкостью до 1000 сП.
Основное назначение очистка отстойных и вы-
гребных ям, полив и орошение садовых участков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
подача
давление насоса,
подача
предельная
при давлении
марка насоса
(P max)
при давлении 0
вязкость,
насоса P max
МПа (кгс/см2 )
МПа, м3/ч
мПа
МПа, м3/ч
Н1В 2,5/2-220 БУРУН
0,25 (2,5)
3,6
1,2
1000
Н1В 2,5/2-380 БУРУН
0,25 (2,5)
3,6
1,2
1000
двигатель
параметры
марка насоса
энергопитания
ток, А
масса, кг
номинальная
синхр. частота
кол-во фаз, В, Гц
мощность, кВт
вращ., с-1 (об/мин)
Н1В 2,5/2-220 БУРУН
1~ 220, 50
3,7
0,55
50 (3000)
12,5
Н1В 2,5/2-380 БУРУН
3~ 380, 50
1,8
0,75
50 (3000)
12,2
ХАРАКТЕРИСТИКА
Q м3/ч
4,0
Рабочий интервал
3,0
2,0
КПД, %
30
1,0
20
10
0
0
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
МПа
Р
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
кгс /см2
178
бытовые насосы
электронасосы одновинтовые
самовсасывающие БУРУН® Н1В

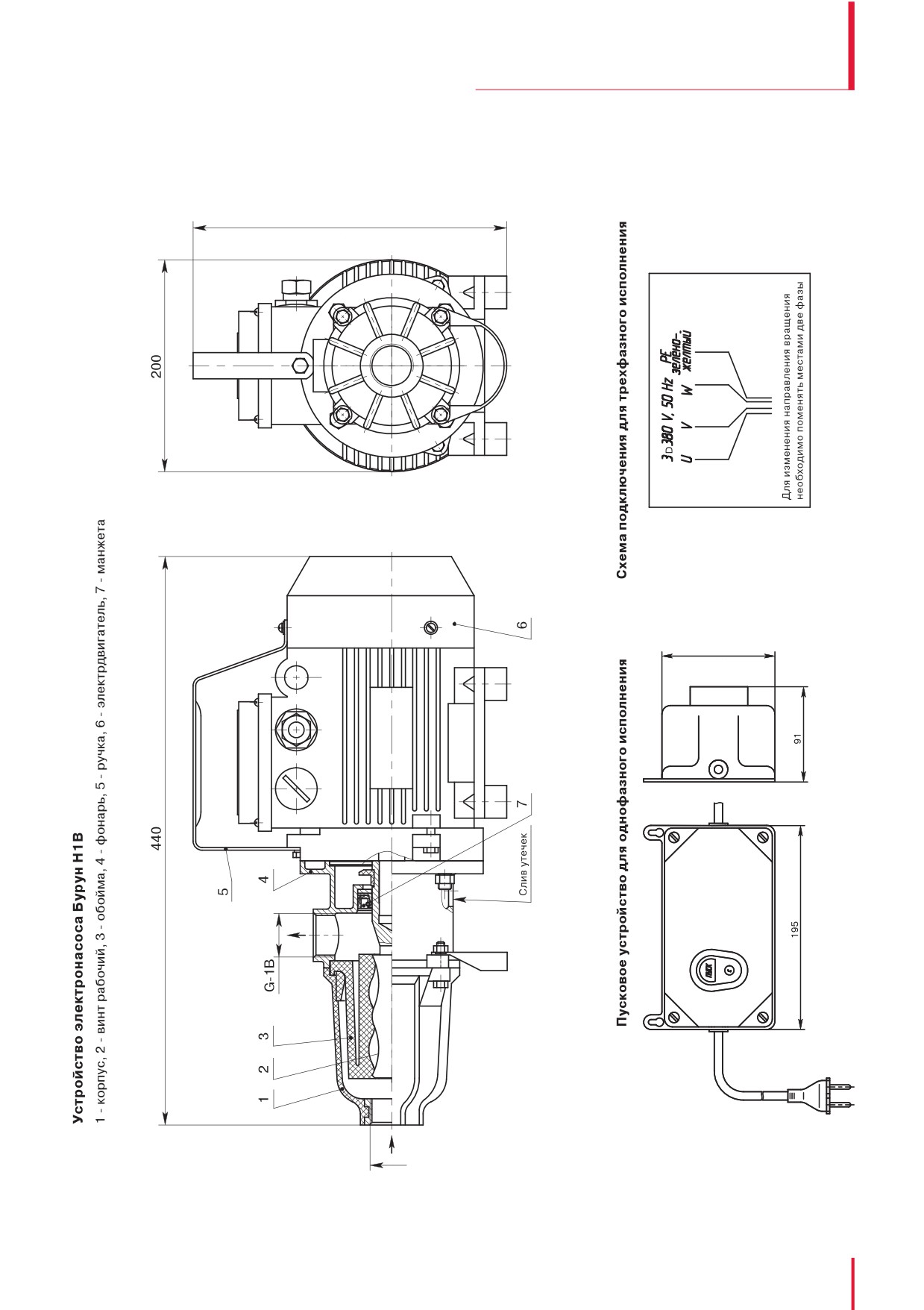

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
бытовые насосы
179
электронасосы одновинтовые
самовсасывающие БУРУН® СХ
ЭЛЕКТРОНАСОСЫ ОДНОВИНТОВЫЕ
САМОВСАСЫВАЮЩИЕ БУРУН® СХ
НАЗНАЧЕНИЕ
Бурун® серии СХ - переносной самовсасываю-
щий насос для перекачивания пищевых продуктов
(тесто, сметана, масла, пищевые кремы и напол-
нители, джемы, мёд, варенье и мн. др.) красок,
косметических жидкостей и кремов, моющих
средств, взвешенных растворов и взвесей, где
нежелательно их перемешивание и вспенивание,
а также химически активных жидкостей. Конструк-
ция данной серии ориентирована для использо-
вания, где необходимо обеспечить компактность
устройства. Корпус насоса и винт рабочий вы-
полнен из нержавеющей стали. Вал уплотняется
механическим торцовым уплотнением импорт-
насос может комплектоваться обоймой, точно со-
ного производства. Преимуществом данной се-
ответствующей требованиям, установленным для
рии является его простота, как в конструкции так
работы с продуктами и косметикой.
и в установке и обслуживании.
Электронасос имеет санитарно-гигиеническое
В зависимости от требования к использованию
заключение, разрешающее использование в пи-
электронасоса по перекачиваемой жидкости
щевой и парфюмерной промышленности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
подача
давление насоса,
подача
предельная
при давлении
марка насоса
(P max)
при давлении
вязкость,
насоса P max
МПа (кгс/см2 )
0 МПа, м3/ч
мПа
МПа, м3/ч
БУРУН СХ 0,9/4-0,25/8
0,4
(4)
0,9
0,4
3000
БУРУН СХ 1,2/4-0,37/6
0,4
(4)
1,2
0,5
3000
БУРУН СХ 1,8/4-М0,75/4
0,4
(4)
1,8
0,8
2000
БУРУН СХ 1,8/4-0,55/4
0,4
(4)
1,8
0,8
2000
БУРУН СХ 3,6/4-М0,75/2
0,4
(4)
3,2
1,2
1000
БУРУН СХ 3,6/4-0,75/2
0,4
(4)
3,2
1,2
1000
БУРУН СХ 6,4/4-1,5/4
0,4
(4)
5,5
2,5
2000
двигатель
параметры
марка насоса
энергопитания
ток, А
масса, кг
номинальная
синхр. частота
кол-во фаз, В, Гц
мощность, кВт
вращ., с-1 (об/мин)
БУРУН СХ 0,9/4-0,25/8
3~ 380, 50
1,1
0,25
12,5
(750)
14,0
БУРУН СХ 1,2/4-0,37/6
3 ~380, 50
1,4
0,37
18,5 (1000)
12,5
БУРУН СХ 1,8/4-М0,75/4
1 ~220, 50
6,0
0,75
25
(1500)
15,7
БУРУН СХ 1,8/4-0,55/4
3 ~380, 50
1,7
0,55
25
(1500)
12,5
БУРУН СХ 3,6/4-М0,75/2
1 ~220, 50
5,7
0,75
50
(3000)
15,2
БУРУН СХ 3,6/4-0,75/2
3 ~380, 50
1,8
0,75
50
(3000)
13,0
БУРУН СХ 6,4/4-1,5/4
3 ~380, 50
3,6
1,5
25
(1500)
21,5
180
бытовые насосы
электронасосы одновинтовые
самовсасывающие БУРУН® СХ
ХАРАКТЕРИСТИКИ
Q м3/ч
Рабочий интервал
5,5
БУРУН СХ 6,4/4W1,5/4
5,0
4,0
БУРУН СХ 3,6/4WМ0,75/2
БУРУН СХ 3,6/4W0,75/2
3,0
БУРУН СХ 1,8/4WМ0,75/4
2,0
БУРУН СХ 1,8/4W0,55/4
БУРУН СХ 1,2/4W0,37/6
1,0
БУРУН СХ 0,9/4W0,25/8
0
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40 МПа
Р
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0 кгс /см2
КПД,%
БУРУН СХ 6,4/4W1,5/4
30
БУРУН СХ 0,9/4W0,25/8
БУРУН СХ 1,2/4W0,37/6
БУРУН СХ 1,8/4WМ0,75/4
БУРУН СХ 1,8/4W0,55/4
15
БУРУН СХ 3,6/4WМ0,75/2
БУРУН СХ 3,6/4W0,75/2
0
1,0
2,0
3,0
4,0 Q м3/ч
бытовые насосы
181
электронасосы одновинтовые
самовсасывающие БУРУН® СХ
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
182
бытовые насосы
электронасосы погружные одновинтовые
самовсасывающие БУРУН® ПФ

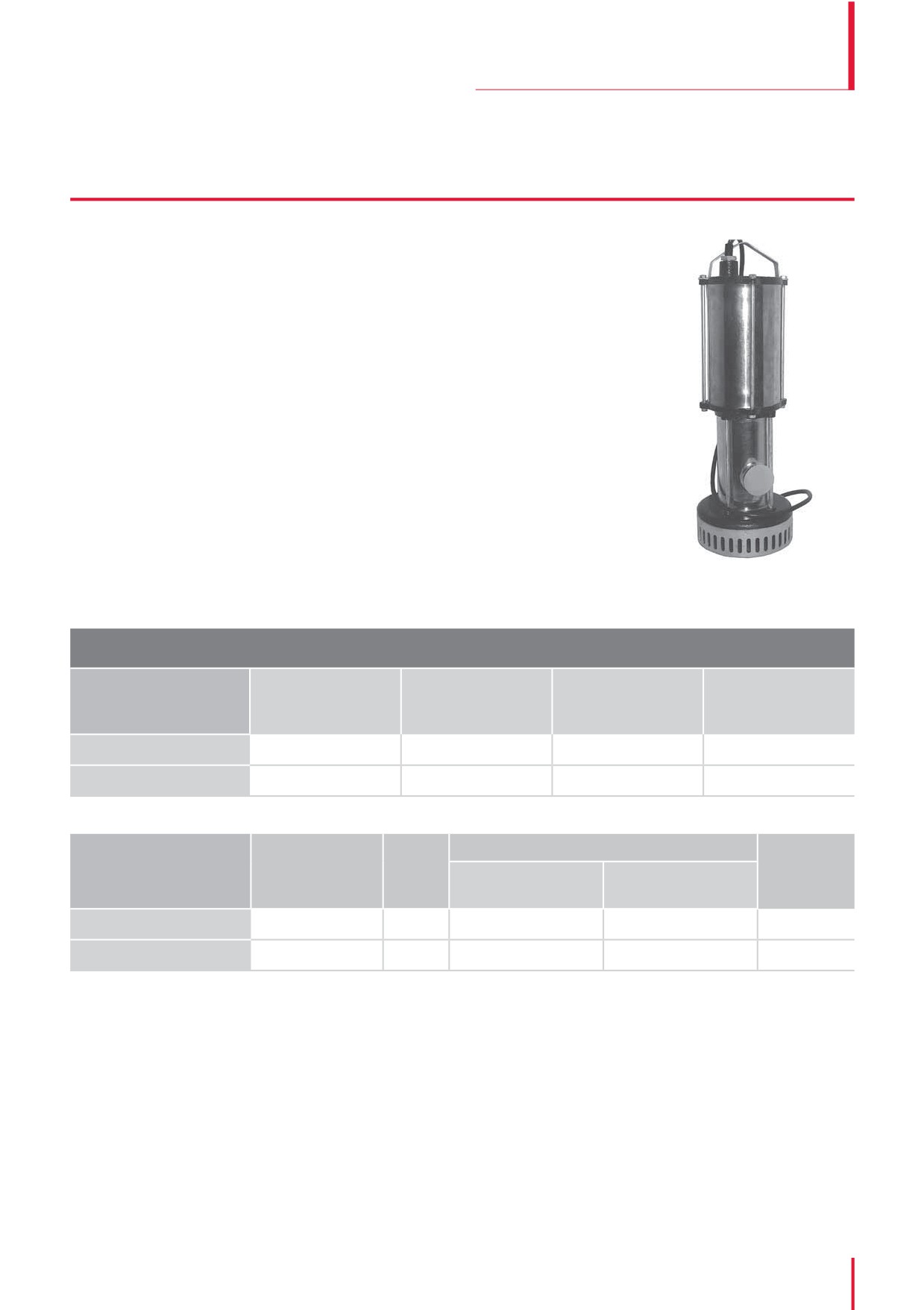

ЭЛЕКТРОНАСОСЫ ПОГРУЖНЫЕ ОДНОВИНТОВЫЕ
САМОВСАСЫВАЮЩИЕ серии БУРУН ПФ
НАЗНАЧЕНИЕ
Серия ПФ - погружной фекальный насос. Корпус-
ные детали выполнены из нержавеющей стали.
Насос может использоваться для дренажа и кана-
лизаций при перекачки жидкостей с повышенным
содержанием механических и вязких примесей,
то есть в тех случаях когда невозможно исполь-
зовать насосы типа «Гном».
Электронасос не предназначен для эксплуатации
во взрыво и пожароопасных помещениях.
Электронасос относится к изделиям общего
назначения вида 1, восстанавливаемый по ГОСТ
27.003-90.
Климатическое исполнение У* ГОСТ15150-69.
Режим работы продолжительный.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
подача
давление насоса,
подача
предельная
при давлении
марка насоса
(P max)
при давлении
вязкость,
насоса P max
МПа (кгс/см2 )
0 МПа, м3/ч
мПа·с (сП)
МПа, м3/ч
Бурун ПФ 1,8/4-М0,55/4
0,4
(4)
1,8
0,75
2000
Бурун ПФ 1,8/4-0,55/4
0,4
(4)
1,8
0,75
2000
двигатель
параметры
марка насоса
энергопитания
ток, А
масса, кг
номинальная
синхр. частота
кол-во фаз, В, Гц
мощность, кВт
вращ., с-1 (об/мин)
Бурун ПФ 1,8/4-М0,55/4
1~ 220, 50
4,0
0,55
25
(1500)
16,5
Бурун ПФ 1,8/4-0,55/4
3 ~380, 50
1,7
0,55
25
(1500)
16
бытовые насосы
183
электронасосы погружные одновинтовые
самовсасывающие БУРУН® ПФ
ГАБАРИТНЫЕ РАЗМЕРЫ
U
V
3 380 В 50 Гц
W
PE
Для изменения направления вращения
14
15
необходимо поменять местами две фазы
13

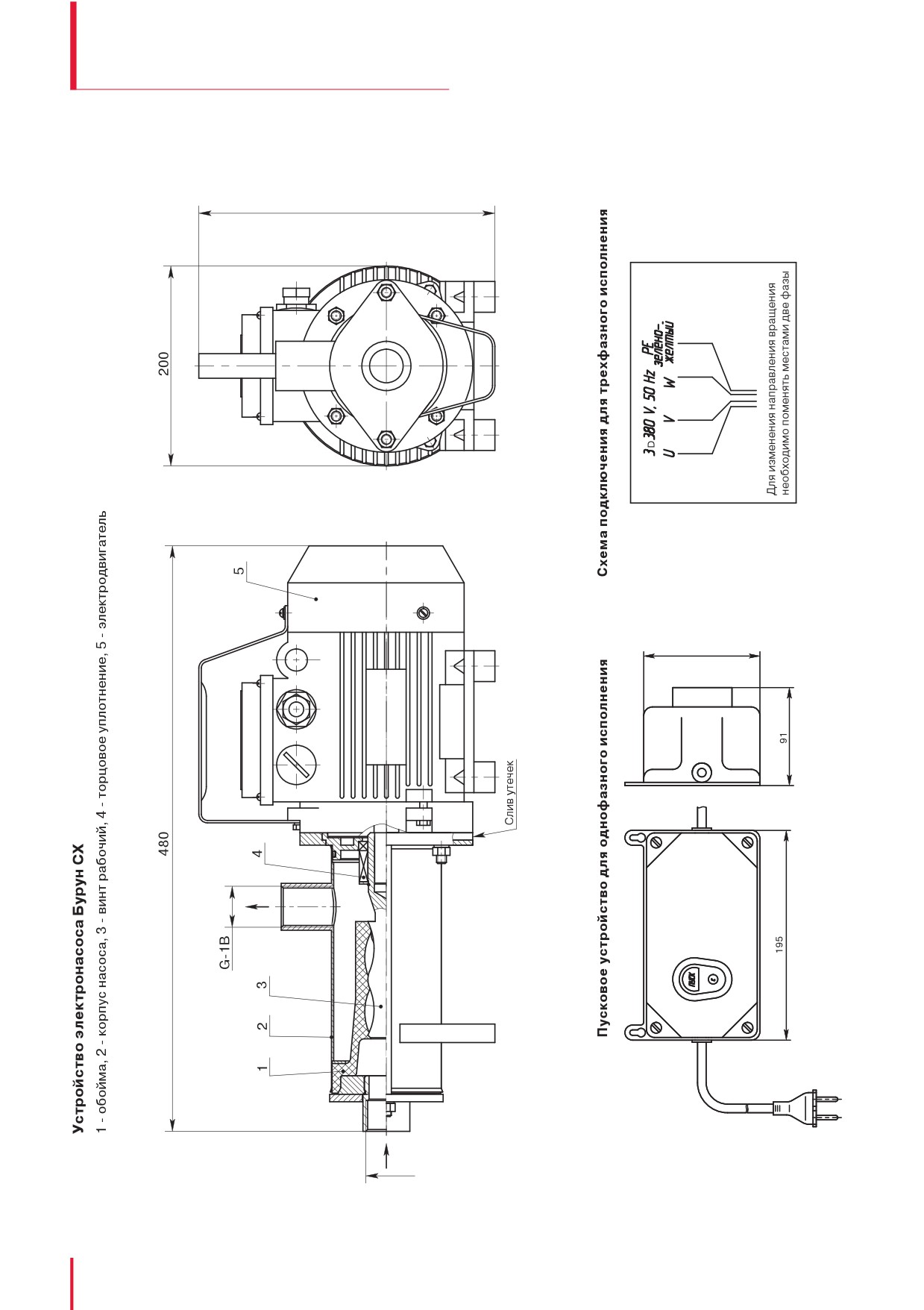

Устройство электронасоса
12
серии Бурун ПФ
11
1 - фильтр
2 - опора
10
3 - резиновая обойма
9
4 - корпус насоса
8
5 - рабочий винт
6 - щит подшипника
7
7 - торцовое уплотнение
8 - манжета
9- нижний подшипник
6
10 - статор электродвигателя
11 - ротор электродвигателя
5
12 - труба
4
13 - резиновые кольца
14 - крышка
15 - пробка
16 - пусковое устройство
3
2
1
O 162
Пусковое устройство для однофазного исполнения
16
195
91
1~220В, 50 Гц
184
бытовые насосы
электронасосы бытовые
центробежные погружные типа БЦП

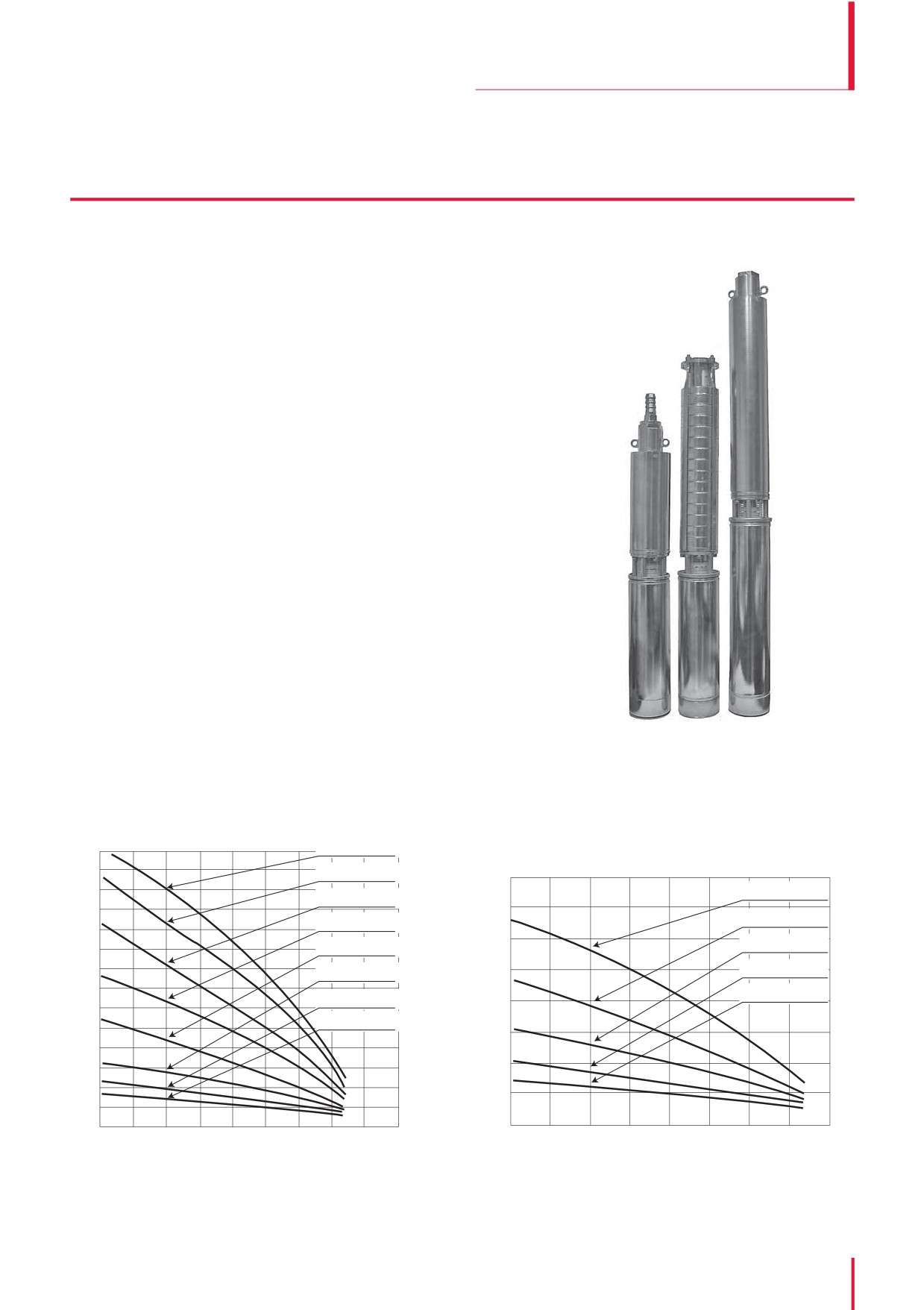

ЭЛЕКТРОНАСОСЫ БЫТОВЫЕ
ЦЕНТРОБЕЖНЫЕ ПОГРУЖНЫЕ типа БЦП
НАЗНАЧЕНИЕ
Электронасос бытовой центробежный погруж-
ной типа БЦП предназначен для подачи воды
в бытовых условиях с общей минерализацией
(сухой остаток) не более 1500 г/м3, с водородным
показателем рН=6,5-9,5, температурой до 308 К
(38о С), массовой долей твердых механических
примесей не более 0,01%, содержанием хлоридов
не более 1,5 г/м из скважин диаметром не менее
100 мм и открытых водоемов.
Отличительные особенности электронасоса БЦП
Применение торцового уплотнения для защиты
электродвигателя от попадания песка повышает
надежность и срок службы подшипниковых узлов
электродвигателя и предохраняет электромаг-
нитное железо статора и ротора от коррозии.
Заполнение полости статора компаундом обеспе-
чивает электробезопасность конструкции элек-
тродвигателя и хорошие условия охлаждения.
В обмотке статора установлен термопредохра-
нитель, который защищает электродвигатель от
перегрева при заклинивании насоса, затяжном
пуске, низком напряжении и т. п.

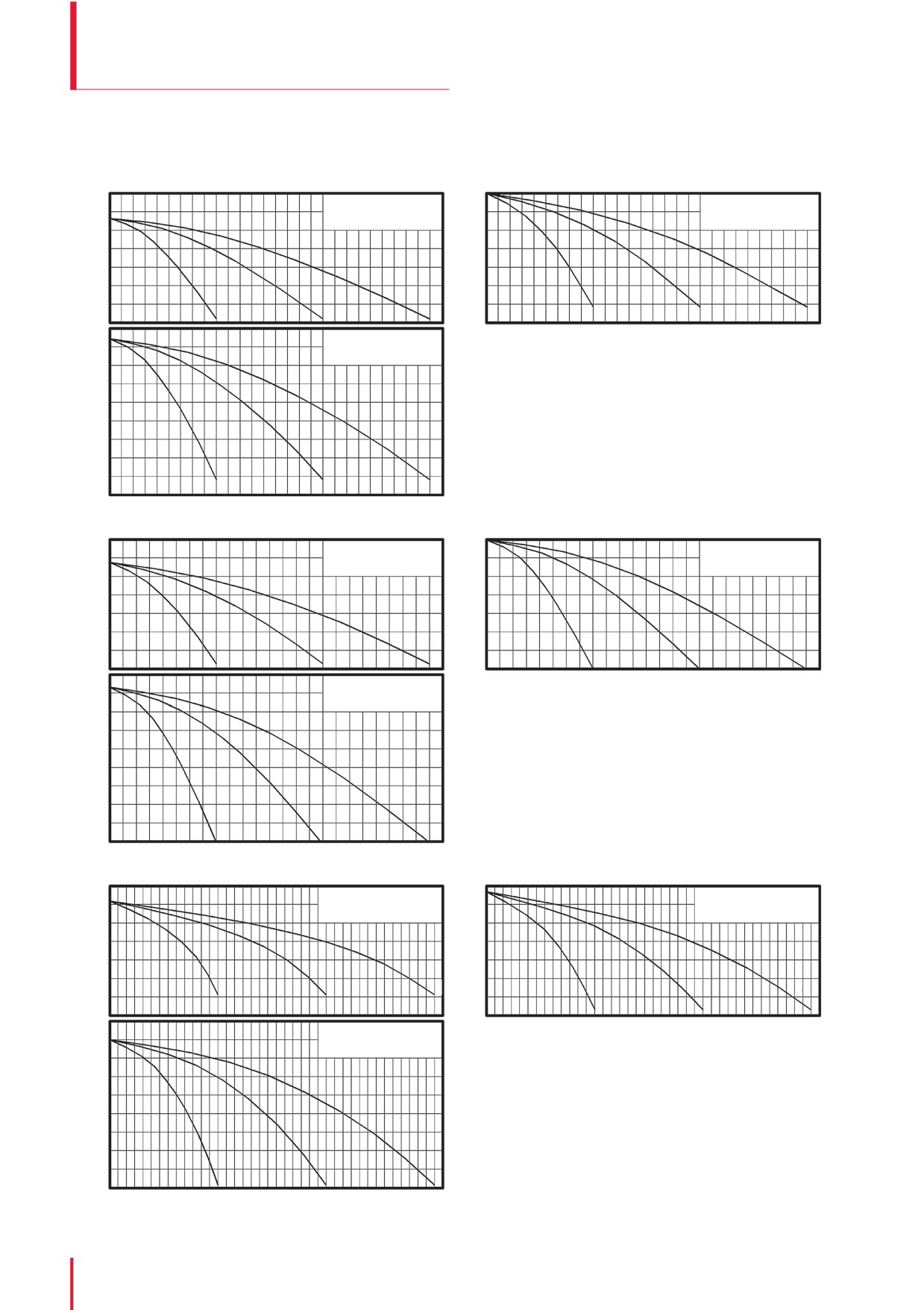

СВОДНЫЕ ПОЛЯ Q-H
Н, м
140
БЦП 0,4-120
Н, м
130
БЦП 0,4-100
80
120
БЦП 0,63-63
БЦП 0,4-80
110
70
БЦП 0,4-63
БЦП 0,63-40
100
60
БЦП 0,4-40
БЦП 0,63-25
90
50
БЦП 0,63-18
80
БЦП 0,4-25
70
БЦП 0,63-12
БЦП 0,4-18
40
60
БЦП 0,4-12
50
30
40
20
30
20
10
10
0
0,4
0,6
0,8
1,0
Q, л/с
0
0,6
0,8
1,0
1,2
Q, л/с
бытовые насосы
185
электронасосы бытовые
центробежные погружные типа БЦП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
марка
подача, л/с
потребляемая
потребляемый
напор, м
напряжение, В
электронасоса
(м3/ч)
мощность, кВт
ток, А, не более
БЦП-0.4-12
0,4(1,44)
12
220
0,4
1,8
БЦП-0,4-18
0,4(1,44)
18
220
0,5
2,0
БЦП-0,4-25
0,4(1,44)
25
220
0,7
3,2
БЦП-0,4-40
0,4(1,44)
40
220
0,9
3,85
БЦП-0,4-63
0,4(1,44)
63
220
1,35
6,05
БЦП-0,4-80
0,4(1,44)
80
220
1,8
8,5
БЦП-0,4-100
0,4(1,44)
100
220
2,4
11,0
БЦП-0,4-120
0,4(1,44)
120
220
2,6
12,4
БЦП-0,63-12
0,63 (2,26)
12
220
0,5
1,7
БЦП-0,63-18
0,63 (2,26)
18
220
0,6
2,25
БЦП-0,63-25
0,63(2,26)
25
220
0,75
3,2
БЦП-0,63-40
0,63(2,26)
40
220
1,2
5,45
БЦП-0,63-63
0,63(2,26)
63
220
1,9
9,3

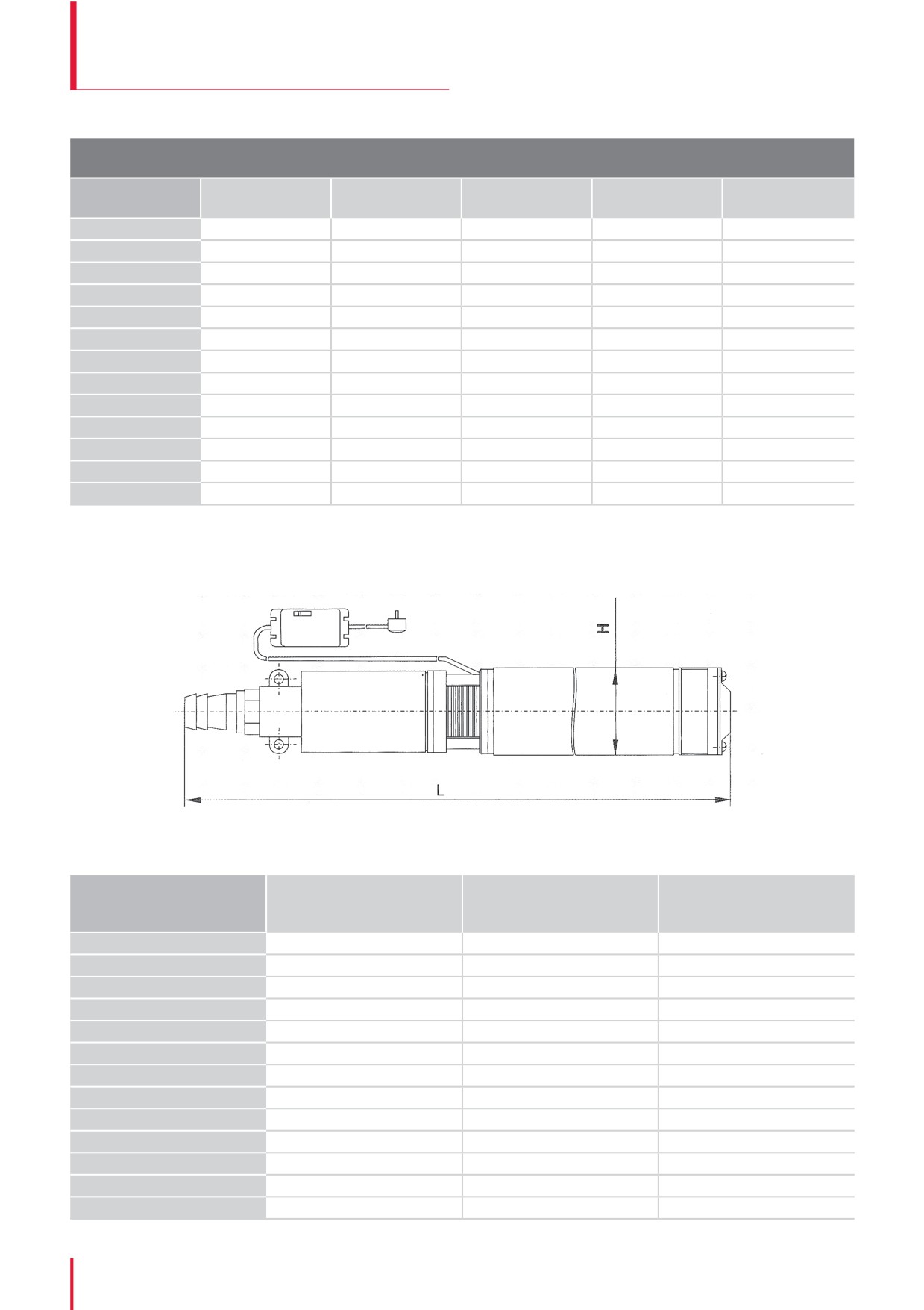

ГАБАРИТНЫЕ РАЗМЕРЫ
габаритный размер
марка
в поперечном сечении
длина L, мм, не более
масса, кг, не более
электронасоса
Н,мм, не более
БЦП-0,4-12
96
490
15
БЦП-0,4-18
96
510
16
БЦП-0,4-25
96
570
18
БЦП-0,4-40
96
670
21
БЦП-0.4-63
96
770
27
БЦП-0,4-80
96
960
43
БЦП-0.4-Ю0
96
1055
49
БЦП-0,4-120
96
1125
55
БЦП-0.63-12
96
485
15
БЦП-0.63-18
96
545
16
БЦП-0,63-25
96
580
18
БЦП-0,63-40
96
690
23
БЦП-0,63-63
96
900
40
186
бытовые насосы
таблица применения насосов
область
применения
тип насосов
Д
ДНА
ЭЦВ, 2ЭЦВ
ЦНСг
ЦНСв
K, 1К, 2К
КМ, 1КМ
1КМЛ, КМЛ
ВК, ВКС,ВКО
ЦВК
СМ, СМС
ЦМФ
ГНОМ
Н1В
*
*
*
АУПД
*
«Малыш»,
«Ручеек»
«Бурун»
*
БЦП
*
насосное оборудование для
187
водного хозяйства и ЖКХ
таблица обозначения насосов в различные годы
консольные насосы
горизонтальные многоступенчатые насосы
с 1973 года
с 1982 года
с 1990 года
с 1973 года
с 1982 года
с 1990 года
1,5 К-6
К8/18
К50-32-125
ЗМС(Г)-10х2
ЦНС(Г) 38-44
ЦНС(Г) 38-44
1.5КМ-6
КМ8/18
КМ50-32-125
ЗМС(Г)-10хЗ
ЦНС(Г) 38-66
ЦНС(Г) 38-66
ЗМС(Г)-10х4
ЦНС{Г} 38-88
ЦНС(Г) 38-88
2 К-6
К20/30
К65-50-160
ЗМС(Г)-10х5
ЦНС(Г) 38-110
ЦНС(Г)38-110
2КМ-6
КМ20/30
КМ65-50-160
ЗМС(Г)-10х6
ЦНС(Г) 38-132
ЦНС(Г) 38-132
ЗК-9
К45/30
К80-65-160
ЗМС(Г)-10х7
ЦНС(Г) 38-154
ЦНС(Г) 38-154
ЗК-6
К45/55
К80-50-200
ЗМС(Г)-10х8
ЦНС(Г) 38-176
ЦНС(Г) 38-176
ЗКМ-6
КМ45/55
КМ80-50-200
ЗМС(Г)-10х9
ЦНС(Г) 38-198
ЦНС(Г) 38-198
4К-18
К90/20
К90/20
ЗМС(Г)-10хЮ
ЦНС(Г) 38-220
ЦНС(Г) 38-220
4К-12
К90/35
К100-80-160
4МС{Г)-10-2x2
ЦНС(Г) 60-66
ЦНС(Г) 60-66
4КМ-12
КМ90/35
КМЮО-80-160
4МС(Г)-10-2хЗ
ЦНС(Г) 60-99
ЦНС(Г) 60-99
4К-8
К90/55
К100-65-200
4МС(Г)-10-2х4
ЦНС(Г) 60-132
ЦНС(Г) 60-132
4КМ-8
КМ90/55
КМЮО-65-200
4МС(Г)-10-2х5
ЦНС(Г) 60-165
ЦНС(Г) 60-165
4 К-6
К90/85
К100-65-250
4МС(Г)-10х6
ЦНС(Г) 60-198
ЦНС(Г) 60-198
4КМ-6
КМ90/85
КМЮО-65-250
4МС(Г)-10х7
ЦНС(Г) 60-231
ЦНС{Г) 60-231
4МС(Г)-10х8
ЦНС(Г) 60-264
ЦНС(Г) 60-264
6К-12
К160/20
К150-125-250
4МС(Г)-10х9
ЦНС(Г) 60-297
ЦНС(Г) 60-297
6КМ-12
КМ 160/20
КМ150-125-250
4МС(Г)-10х10
ЦНС(Г) 60-330
ЦНС(Г) 60-330
6К-8
К160/30
К150-125-315
5МС-10х2
ЦНС 105-98
ЦНС 105-98
8К-18
К290/18
К200-150-250
5МС-10хЗ
ЦНС 105-147
ЦНС 105-147
8К-12
К290/30
К200-150-315
5МС-10х4
ЦНС 105-196
ЦНС 105-196
5МС-10х5
ЦНС 105-245
ЦНС 105-245
насосы двухстороннего входа
5МС-10х6
ЦНС 105-294
ЦНС 105-294
5МС-10х7
ЦНС 105-343
ЦНС 105-343
с 1973 года
с 1982 года
с 1990 года
5МС-10х8
ЦНС 105-392
ЦНС 105-392
5НДв
Д200-36
Д200-36
5МС-10х9
ЦНС 105-441
ЦНС 105-441
4НДв
Д200-95
1Д200-90
5МС-10хЮ
ЦНС 105-490
ЦНС 105-490
—
Д250-130В
1Д250-125
6МС-7х2
ЦНС 180-85
ЦНС 180-85
бНДв
Д320-50
1Д315-50
6МС-7хЗ
ЦНС 180-128
ЦНС 180-128
бНДс
Д320-70
1Д315-71
6МС-7х4
ЦНС 180-170
ЦНС 180-170
10Д-6
Д500-65
1Д500-63
6МС-7х5
ЦНС 180-212
ЦНС 180-212
6МС-7х6
ЦНС 180-255
ЦНС 180-255
8НДв
Д630-90
1Д630-90
6МС-7х7
ЦНС 180-297
ЦНС 180-297
12Д-9
Д800-57
1Д800-56
6МС-7х8
ЦНС 180-340
ЦНС 180-340
12НДС
Д1250-65
1Д1250-63
6МС-7х9
ЦНС 180-383
ЦНС 180-383
14Д-6
Д1250-125
1Д1250-125
6МС-7хЮ
ЦНС 180-425
ЦНС 180-425
14НДс
Д1600-90
1Д1600-90
8МС-7х2
ЦНС 300-120
ЦНС 300-120
16НДн
Д2000-21
2Д2000-21
8МС-7хЗ
ЦНС 300-180
ЦНС 300-180
16НДн
Д2000-21
Д2000-21-2
8МС-7х4
ЦНС 300-240
ЦНС 300-240
20Д-6
Д2000-100
Д2000-100-2
8МС-7х5
ЦНС 300-300
ЦНС 300-300
8МС-7х6
ЦНС 300-360
ЦНС 300-360
18НДс
Д2500-62
Д2500-62-2
8МС-7х7
ЦНС 300-420
ЦНС 300-420
20НДн
Д3200-33
Д3200-33-2
8МС-7х8
ЦНС 300-480
ЦНС 300-480
20НДс
Д3200-75
Д3200-75-2
8МС-7х9
ЦНС 300-540
ЦНС 300-540
22НДс
Д4000-95
Д4000-95-2
8МС-7хЮ
ЦНС 300-600
ЦНС 300-600
24НДв
Д5000-32
Д6300-27-3-1
ЗВ-200х2
ЦН 400-105
ЦН 400-105
32Д-19
Д6300-27
Д6300-27-3
ЗВ-200х4
ЦН 400-210
ЦН 400-210
24НДс
Д6300-80
Д6300-80-2
10НМКх2
ЦН1000-180
ЦН1000-180-3
насосное оборудование для
188
водного хозяйства и ЖКХ
ОПРОСНЫЙ ЛИСТ ЗАКАЗА НАСОСНОГО ОБОРУДОВАНИЯ
Для оформления заявки просим Вас заполнить и направить нам опросный лист
Россия,105037, Москва, ул. 3-я Прядильная, 6А Тел.: (495) 730-0207 Факс: (495) 730-0236 e-mail: hydro@hms.ru www.hms.ru
Завод изготовитель:
единицы
№ п/п
наименование параметра (характеристики)
требования заказчика
измерения
1
ФУНКЦИОНАЛЬНЫЕ
1.1
подача
м 3/ч
1.2
напор
м
1.3
давление на входе / выходе (не более)
кгс/см2
1.4
кавитационный запас насоса (не более)
м
1.5
для полупогружных (погружных) насосов:
максимальная высота самовсасывания,
1.5.1
м
(для самовсасывающих насосов)
2
ПЕРЕКАЧИВАЕМАЯ СРЕДА
2.1
содержанием твердых частиц:
2.1.1
объемная концентрация
%
2.1.2
размеры частиц (абразивных/неабразивных)
мм
2.2
рабочая температура ,tp
о С
2.3
вязкость (кинематическая) при tp
сCт (м 2/с)
2.4
плотность при tp
кг/см3
2.5
абсолютное давление насыщенного пара
кгс/см2
категория взрывоопасности и группа взрывоопасных смесей
2.6
по ГОСТ 12.1.011 (приложение 3)
3
МАТЕРИАЛЫ СТОЙКИЕ В ПЕРЕКАЧИВАЕМОЙ СРЕДЕ
-сталь 20Х13Л, 12Х18Н9Т, 35Л или другие
-оловянистая бронза
-СЧ20
-резина ИРП 1225, ИРП1314
4
УПЛОТНЕНИЕ ВАЛА:
4.1
сальниковое одинарное/двойное (С/СД)
4.2
торцовое одинарное/двойное (5/55)
5
УСЛОВИЯ ЭКСПЛУАТАЦИИ (УСТАНОВКИ)
климатическое исполнение и категория размещения при
5.1
эксплуатации по ГОСТ 15150-69
5.2
класс взрывоопасности и пожарной зоны размещения по ПУЭ
5.3
необходимость подвода охлаждающей/обогревающей среды
да/нет
6
ПРИВОД:
6.1
напряжение, количество фаз
6.2
частота сети
7
ПРИЛОЖЕНИЕ: схема установки, другие требования
Заполнил:
Должность:
Адрес:
Телефон:
Факс:
