насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
ХАРАКТЕРИСТИКИ
1К8/18
частота вращения 48 c -1 (2900 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
Н, м
22
20
1K8/18 (D2=128мм)
18
1K8/18а (D2=115мм)
16
Н
14
12
10
N, кВт
N
1,4
, %
1,2
80
1,0
0,8
60
0,6
0,4
h доп. ,M
40
h
доп.
м
5
20
4
R=1,15
3
2
0
5
10
15
Q, м3/ч
1К20/30
частота вращения 48,3 c-1 (2900 об/мин)
3
жидкость - вода (20 OC), плотностью 1000 кг/м
Н, м
1K20/30м (D2=168мм)
36
1K20/30 (D2=162мм)
32
1K20/30а (D2=150мм)
28
1K20/30б (D2=135мм)
24
20
N, кВт
H
16
5
N
, %
4
3
80
2
1
h доп. ,M
60
40
7
6
h
доп
20
5
R=1,15
4
0
10
20
30
Q, м3/ч
насосное оборудование для
106
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе

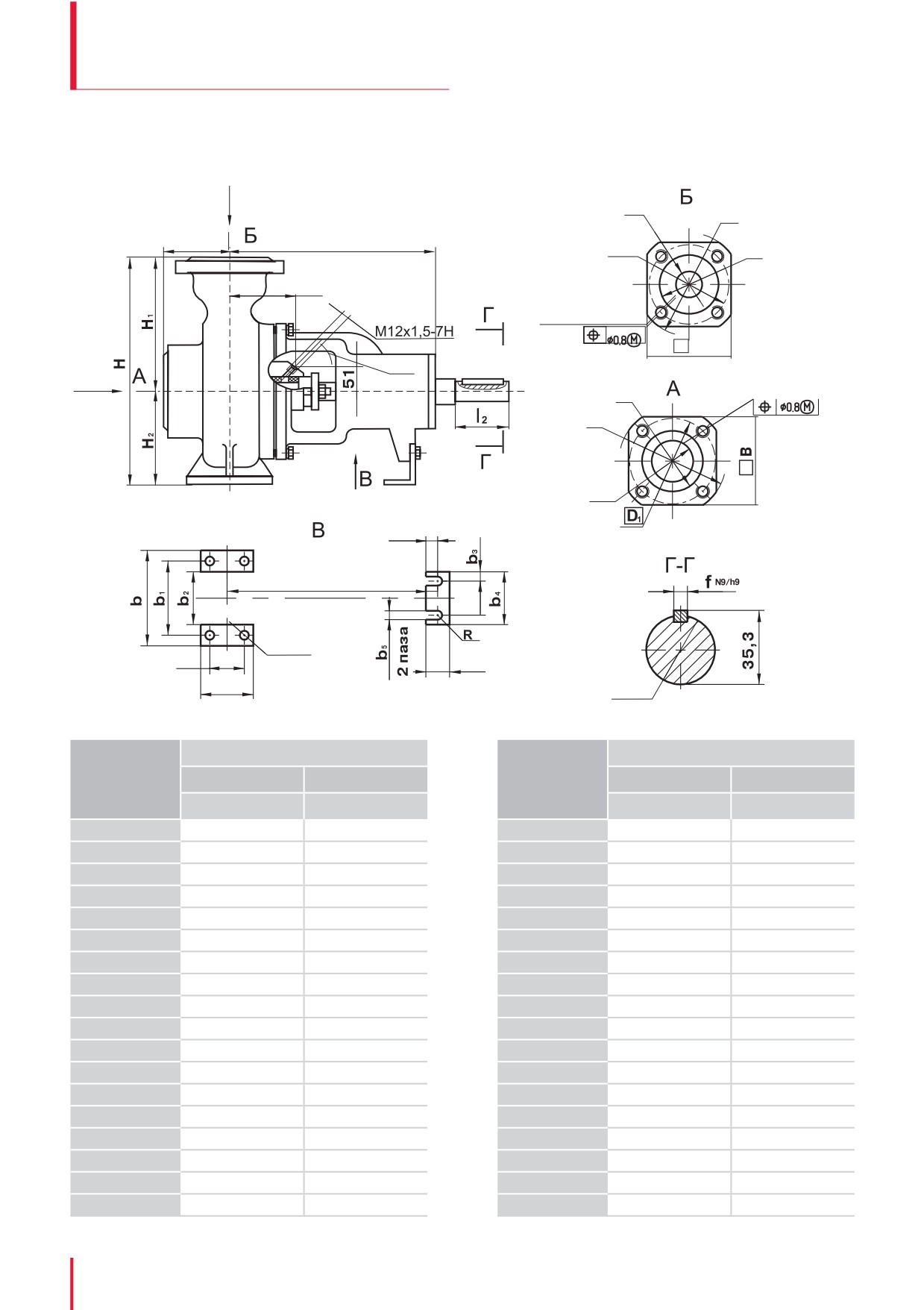

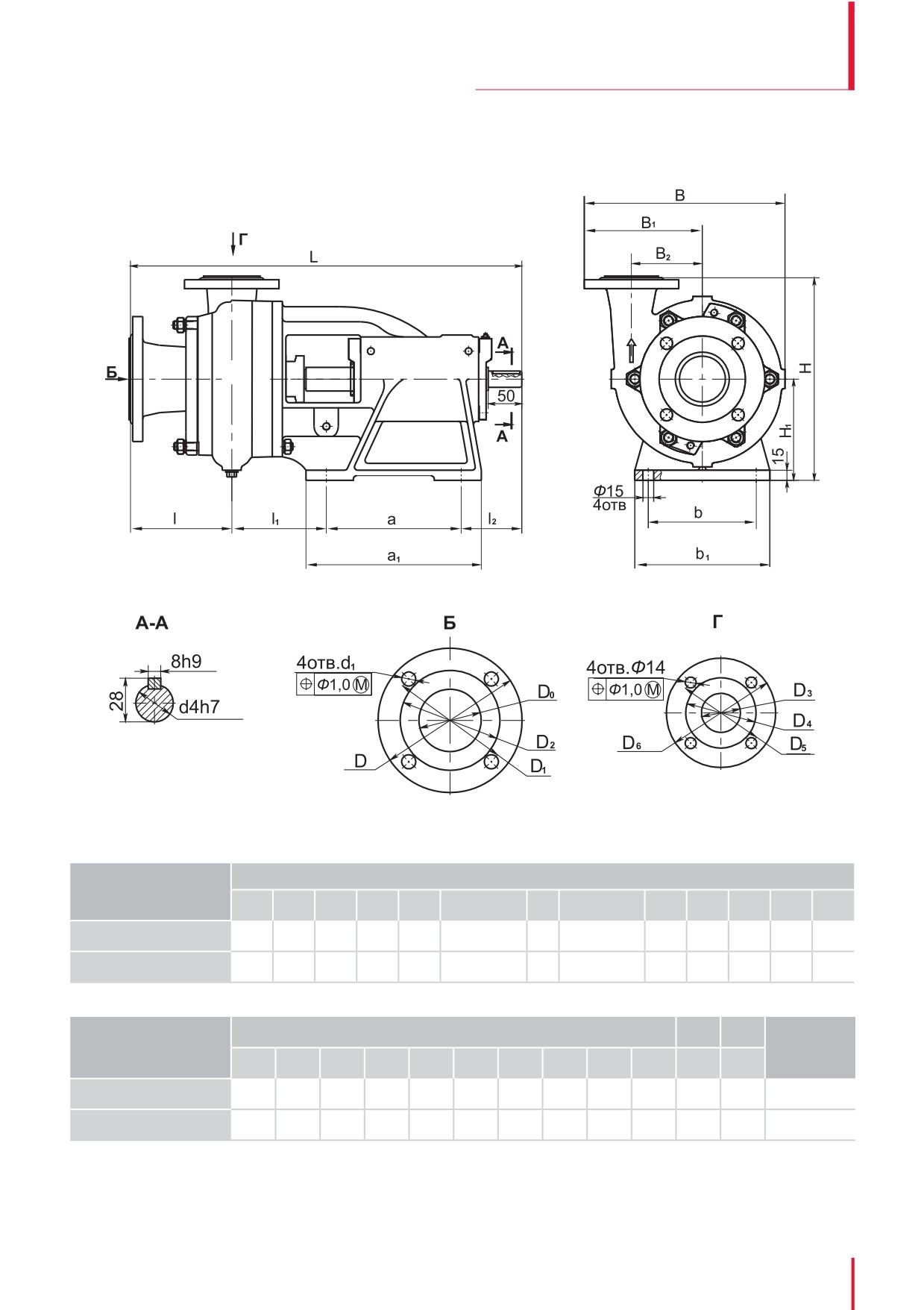

ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА
размеры в мм
марка насоса
L
I
l1
l2
а
a1
b
b1
В
В1
В2
Н
Н1
1К8/18
466
120
115
91
195
140±0,7 М
160
130±0,7 М
230
135
75
240
120
1К20/30
466
120
115
91
195
140±0,7 М
160
130±0,7 М
275
163
98
270
120
размеры в мм
марка насоса
масса, кг
d
d1
D
D0
D1
D2
D3
D4
D5
D6
D7
D8
1К8/18
25
14
140
50
110
90
32
70
90
120
95
110
27
1К20/30
25
14
160
65
130
100
40
80
100
130
100
125
30,5
насосное оборудование для
107
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе

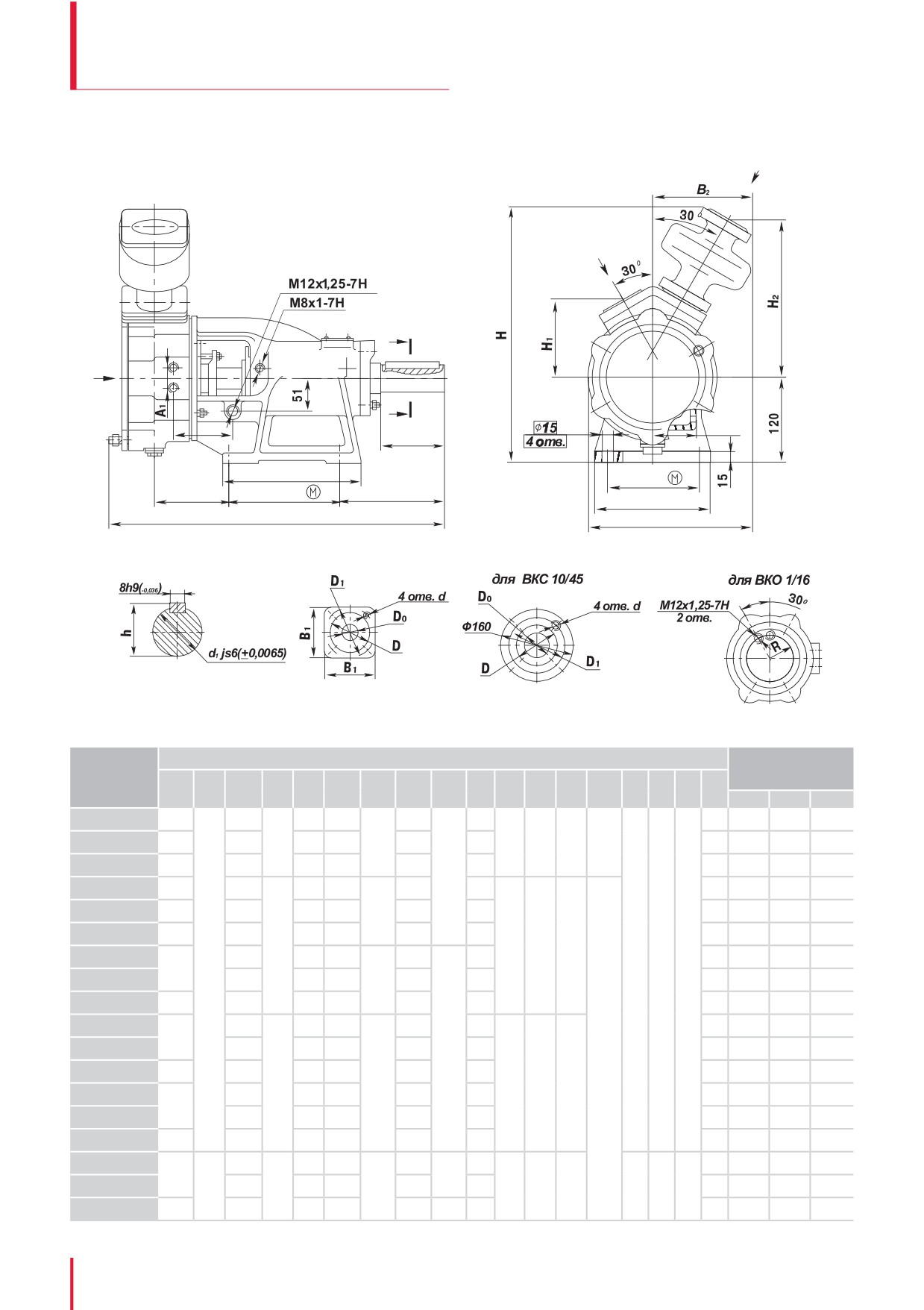

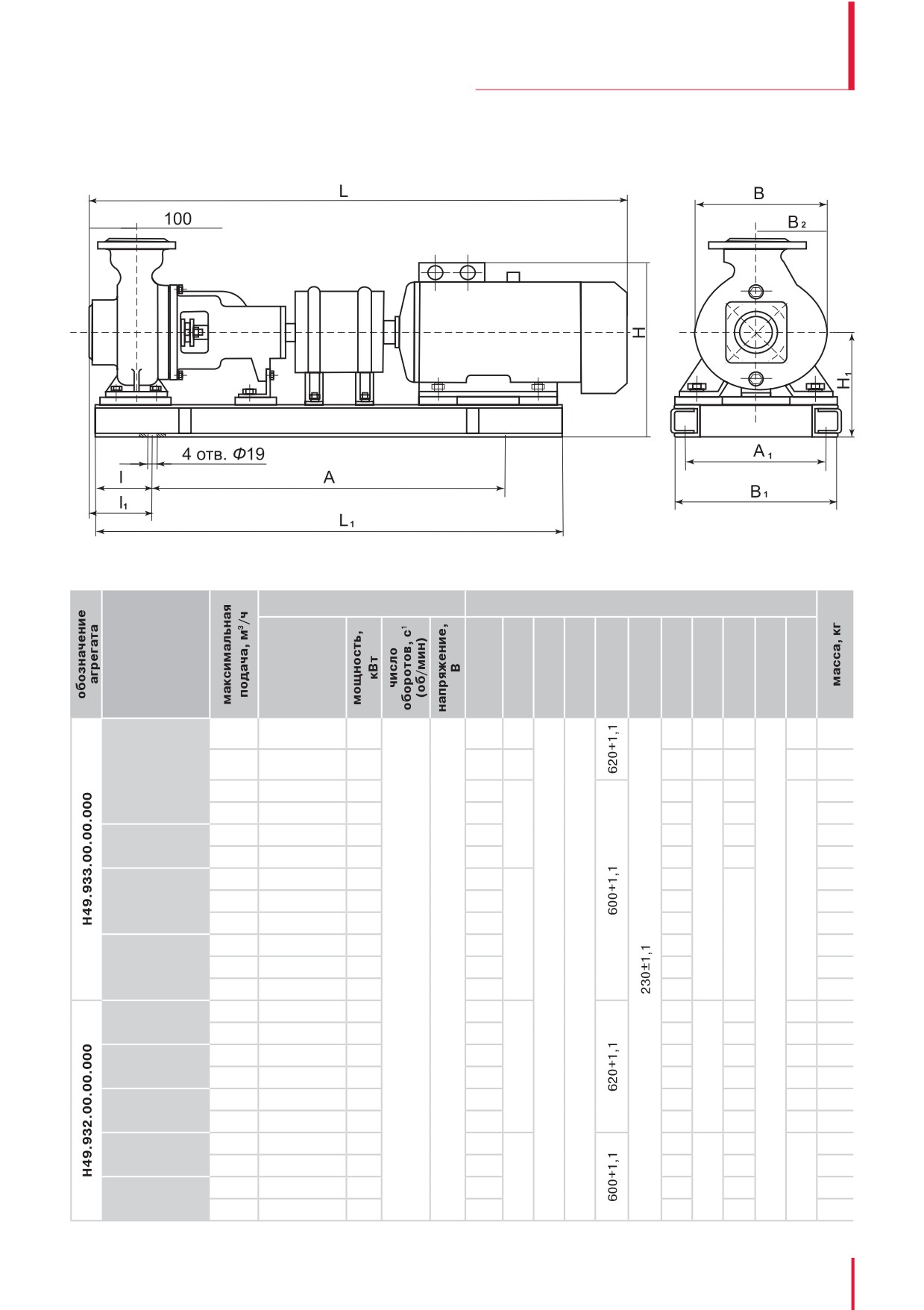

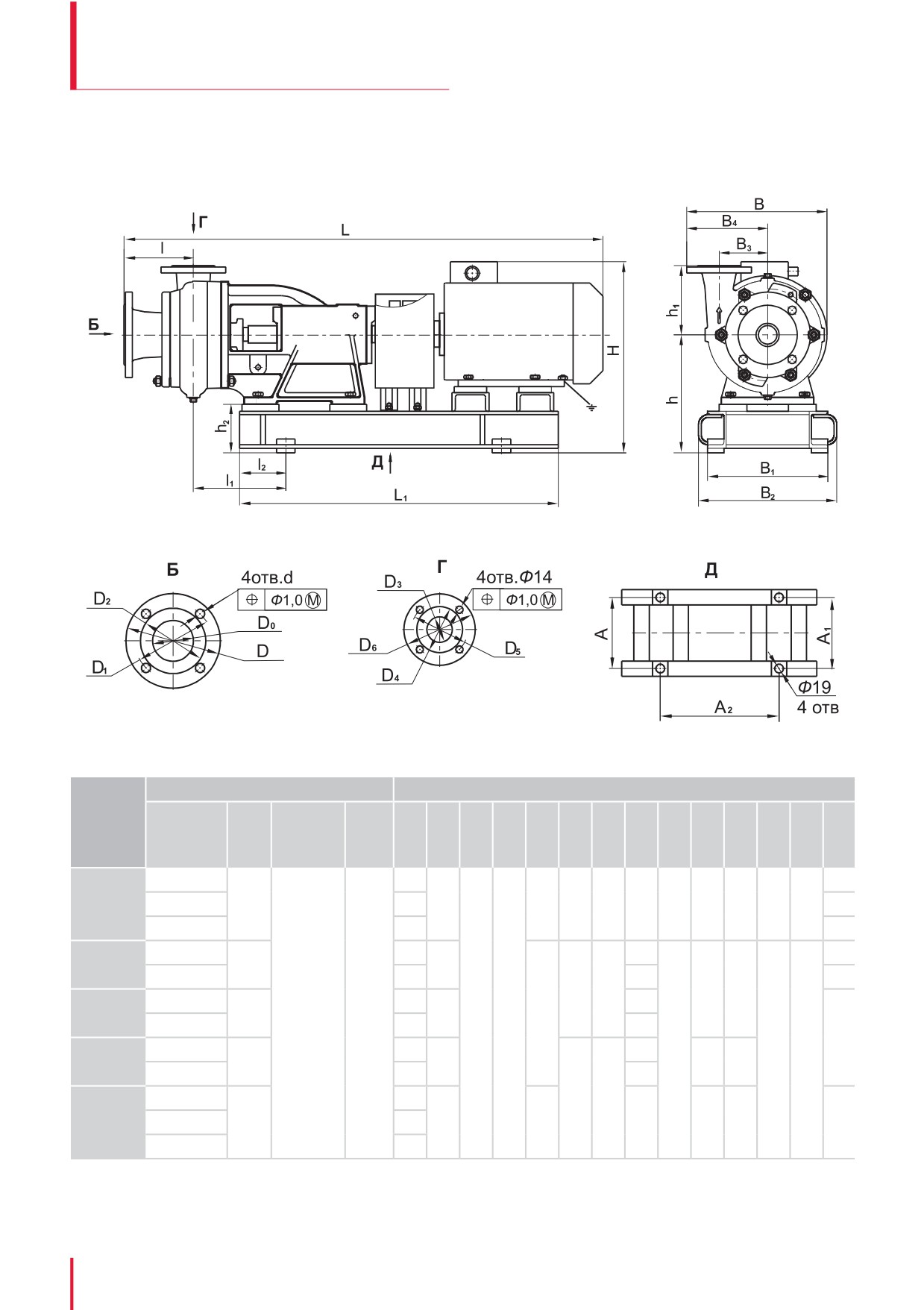

ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
двигатель
размеры в мм
марка
число
напря-
мощн.
агрегата
марка
оборотов
жение,
L
L1
I
I1
I2
А
A1
А2
В
В1
В2
В3
В4
Н
кВт
с-1 (об/мин)
В
5А80МА2
785
323
1К8/18
А80А2
1,5
790
525
109
240
240
336
230
296
312
75
135
330
1К8/18а
АИР80А2
790
328
АИР1001.2
865
379
343
1К20/30м
5,5
580
A100L2
915
379
370
250
250
300
300
AИP100S2
50
220,
835
365
1К20/30
4,0
555
120
185
102
A100S2
(3000)
380
870
365
343
AИP90L2
810
355
275
98
163
1К20/30а
3,0
560
290
290
A90L2
845
355
АИР80В2
815
240
240
1К20/30б
А80В2
2,2
810
525
109
336
296
312
353
5А80МВ2
810
насосное оборудование для
108
водного хозяйства и ЖКХ
насосы центробежные консольные типа 1К 8/18 и 1К 20/30
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
размеры в мм
марка
марка
масса,
агрегата
двигателя
кг
h
h1
h2
d1
D
D0
D1
D2
D3
D4
D5
D6
D7
D8
5А80МА2
61
1К8/18
А80А2
203
120
83
140
50
110
90
32
70
90
120
110
95
56
1К8/18а
АИР80А2
56
AИP100L2
81
1К20/30м
A100L2
72
AИP100S2
73,5
1К20/30
193
73
14
A100S2
66
AИP90L2
150
160
65
130
100
40
80
100
130
125
100
69
1К20/30а
A90L2
64
АИР80В2
61
1К20/30б
А80В2
203
83
61
5А80МВ2
63
насосное оборудование для
109
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе

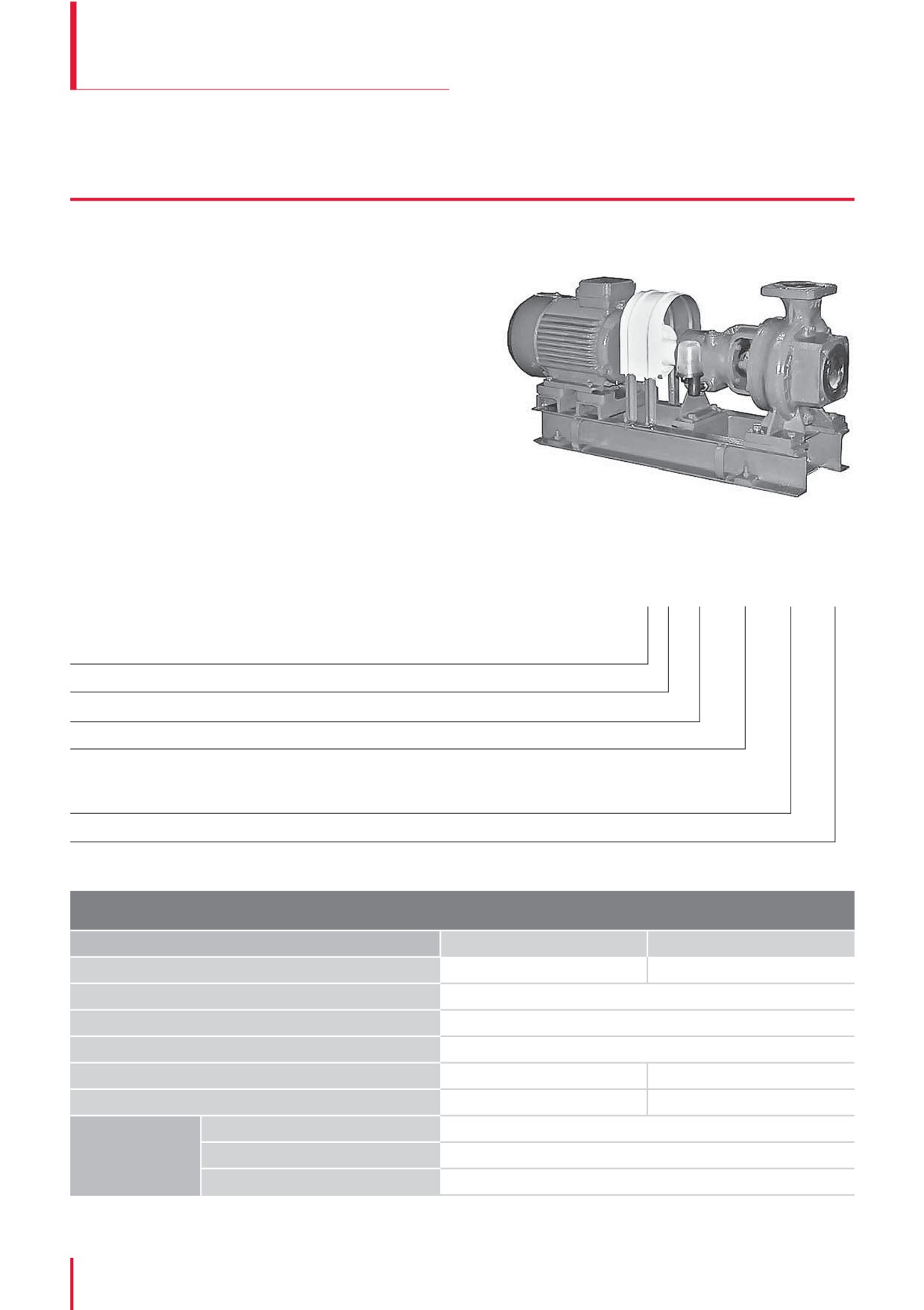

НАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ типа 2К
и АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы центробежные консольные типа 2К и
агрегаты электронасосные на их основе предназ-
наченные для перекачивания в стационарных ус-
ловиях воды (кроме морской) с pН=6-9,5, содер-
жащей механические примеси не более
0,1%
и размером частиц не более 0,2 мм, а также других
жидкостей сходных с водой по плотности и хими-
ческой активности температурой от -10 до +120 о С).
Насосы выпускаются в климатическом исполнении
У3.1, Т2 по ГОСТ 15150.
Насосы (агрегаты) не предназначены для эксплу-
атации во взрыво- и пожароопасных помещениях.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
2 K ХХX - ХХ - XХХ У3.1
2K 80-65-160 У3.1
модернизация (жидкая смазка подшипников)
консольный
диаметр входного патрубка, мм
диаметр выходного патрубка, мм
номинальный диаметр рабочего колеса, мм
«а», «б», «в» - уменьшенный диаметр рабочего колеса
«л», «м» - увеличенный диаметр рабочего колеса
климатическое исполнение и категория размещения
TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
наименование показателя
2К 80-65-160
2К100-80-160
подача, м3/ч (л/с)
50 (13,8)
100 (27,8)
напор, м
32
частота вращения, с-1 (об/мин)
48(2900)
давление на входе в насос, МПа (кгс/см2), не более
0,60(6,0)
кпд насоса, %
72
79
максимальная мощность насоса, кВт
7,0
13
род тока
переменный
параметры
напряжение, В
220/380
энергопитания
частота тока, Гц
50
Значения основных параметров указаны при работе насосов на воде с температурой 293 К (20 оС) и плотностью 1000 кг/м3.
насосное оборудование для
110
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе

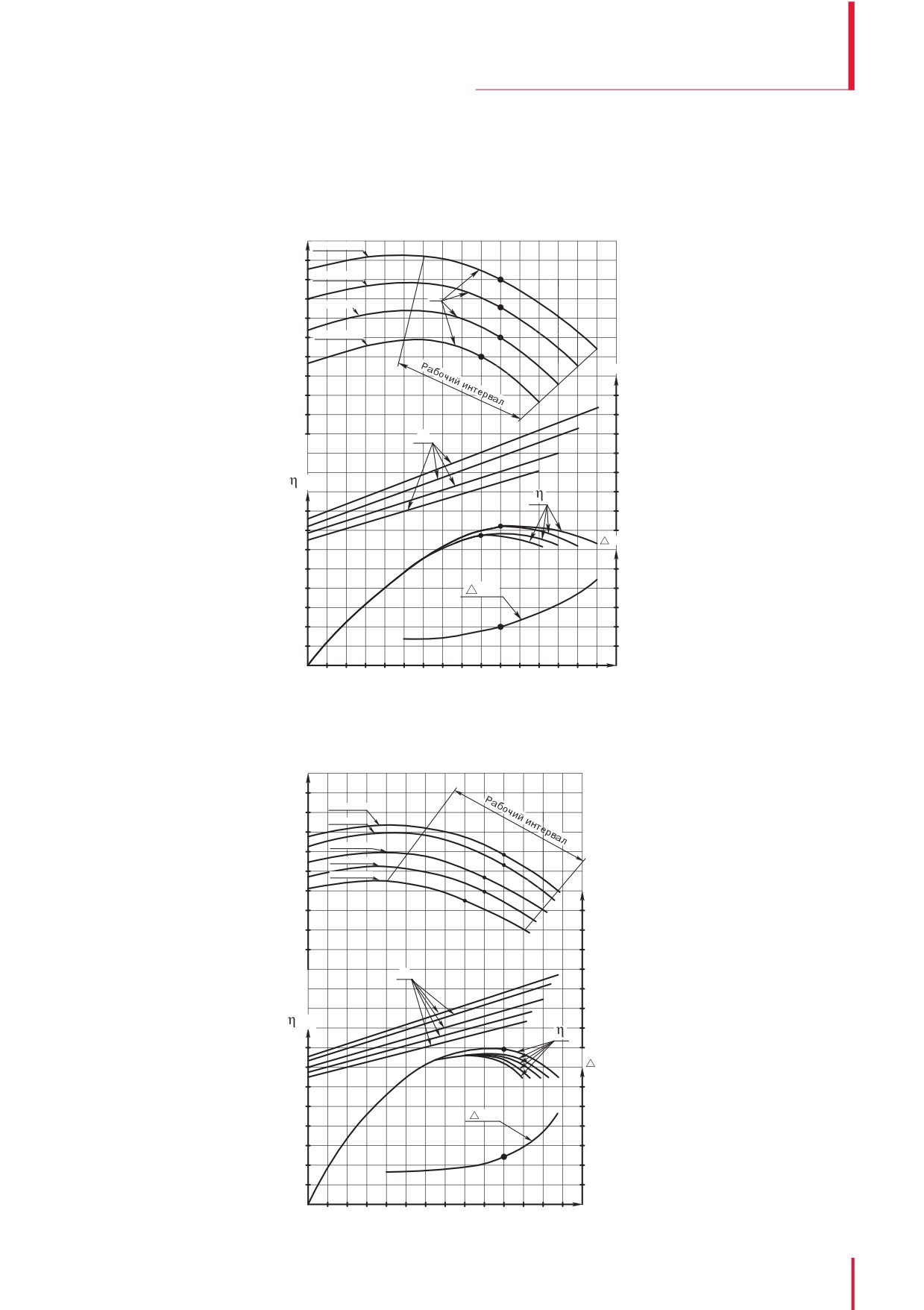

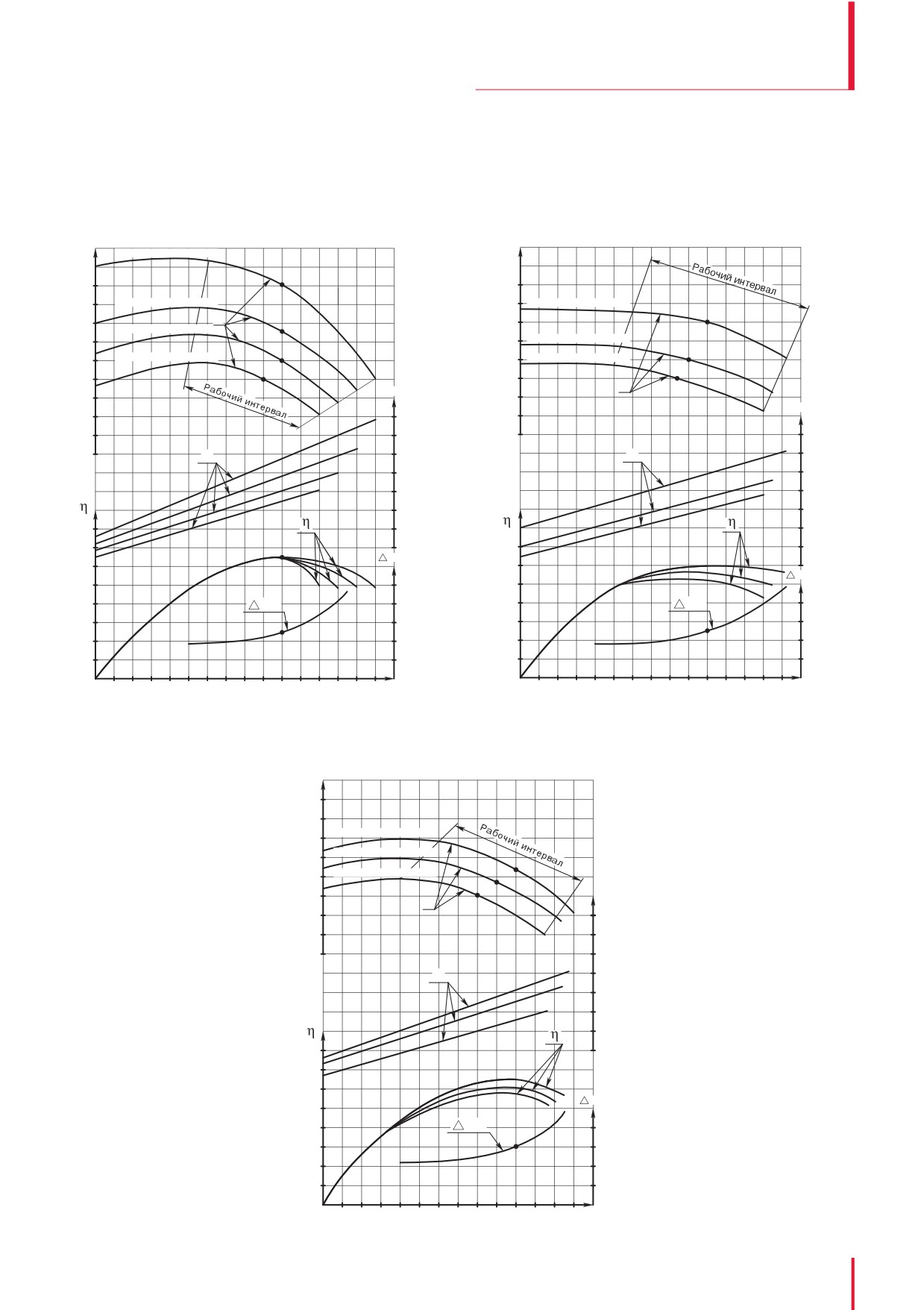

ХАРАКТЕРИСТИКИ
2К80-65-160
частота вращения 48,3 c -1 (2900 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
Н, м
42
Dк=180мм(м)
40
Dк=172мм(л)
38
H
36
Dк=166мм
34
32
Dк=160мм(а)
30
N, кВт
28
26
10
24
9
22
N
8
7
6
, %
5
0,8
4
0,7
3
hдоп,м
0,6
0,5
7
0,4
hдоп
6
0,3
5
0,2
4
0,1
3
0
10
20
30
40
50
60
70
Q, м3/ч
2К100-80-160
частота вращения 48,3 c-1 (2900 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
Н, м
50
Dк=180 мм
(м)
Dк=176 мм
40
Dк=172мм(а)
Dк=166мм(б)
30
Dк=155мм(в)
N, kВт
20
20
18
10
16
N
14
12
10
, %
8
0,8
6
hдоп,м
0,7
0,6
8
0,5
7
hдоп
0,4
6
0,3
5
0,2
4
0,1
3
0
10
20
30
40
50
60
70
80
90
100
110
120130
Q, м3/ч
насосное оборудование для
111
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА
Выход
3
D
D
6
I
I1
D5
D
4
75
n1 отв. d1-7H
В1
45
Вход
D2
n отв. d-7H
D
D0
а4
а
d2
а
1
а3
4 отв.
а2
d3-h7
обозначение и марка насоса
обозначение и марка насоса
обозначение
обозначение
Н49.933.01.00.000
Н49.932.01.00.000
Н49.933.01.00.000
Н49.932.01.00.000
размера
размера
2К80-65-160
2К100-80-160
2К80-65-160
2К100-80-160
I
100
100
D0
80
100
I1
415
415
D1
160
170
I2
80
80
D2
133
148
а
270
270
D3
65
80
а1
95+0,3
95+0,3
D4
122
133
а2
125
125
D5
145
160
а3
45
45
D6
180
195
а4
16
16
d 7H
М16
М16
b
280
280
d1 7H
М16
М16
b1
212 ±0,5
212 ±0,5
d2
14
14
b2
150
150
d3 h7
32-0,025
32-0,025
b3
110
110
H
360
385
b4
145
145
H1
200
225
b5
14
14
H2
160
160
B
150
155
n
4
4
B1
140
150
n1
4
4
R
7
7
f
10
10
D
195
205
масса, кг
60
61
насосное оборудование для
112
водного хозяйства и ЖКХ
насосы центробежные консольные типа 2К
и агрегаты электронасосные на их основе

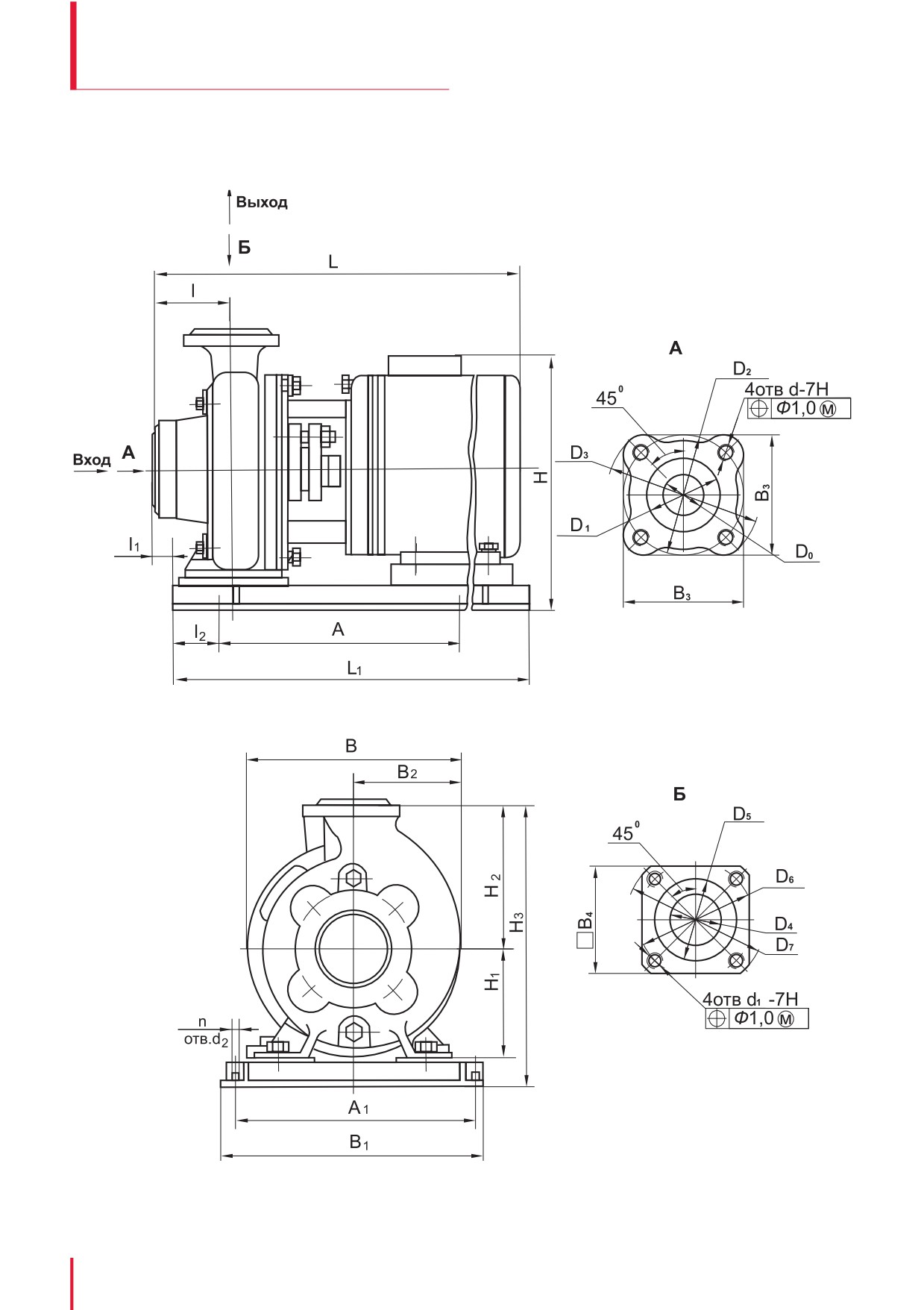

ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА
двигатель
размеры в мм
марка
агрегата
марка
L
L1
I
I1
A
A1
H
H1
B
B1
B2
75
AИP160S2
15
1125
975
540
295
350
160
222
75
5A160S2
15
1190
975
537
295
334
196
232
2К80-65-160м
65
А132М2
11
1025
490
270
182
65
АИРМ132М2
11
1018
485
288
185
895
70
А132М2
11
1025
490
270
182
2К80-65-160л
70
АИРМ132М2
11
1018
485
288
185
65
А112М2
7,5
1025
470
173
290
145
2К80-65-160
65
5АМ112М2
7,5
1000
460
161
65
АИР112М2
7,5
953
450
144
825
270
55
А112М2
7,5
1025
470
173
50
220,
2К80-65-160а
55
5АМ112М2
7,5
1000
150
178
460
324
161
(3000)
380
55
АИР112М2
7,5
953
450
144
128
АИР160М2
18,5
1165
540
350
160
238
2К100-80-160м
128
5А160М2
18,5
1220
537
334
196
245
125
AИP160S2
15
1125
540
350
160
224
2К100-80-160
975
295
125
5A160S2
15
1190
537
334
196
234
120
AИP160S2
15
1125
540
350
160
224
2К100-80-160а
120
5A160S2
15
1190
537
334
196
234
115
А132М2
11
1025
490
285
182
2К100-80-160б
115
АИРМ132М2
11
1018
485
288
185
895
290
155
110
А132М2
11
1025
490
285
182
2К100-80-160в
110
АИРМ132М2
11
1018
485
288
185
насосное оборудование для
113
водного хозяйства и ЖКХ

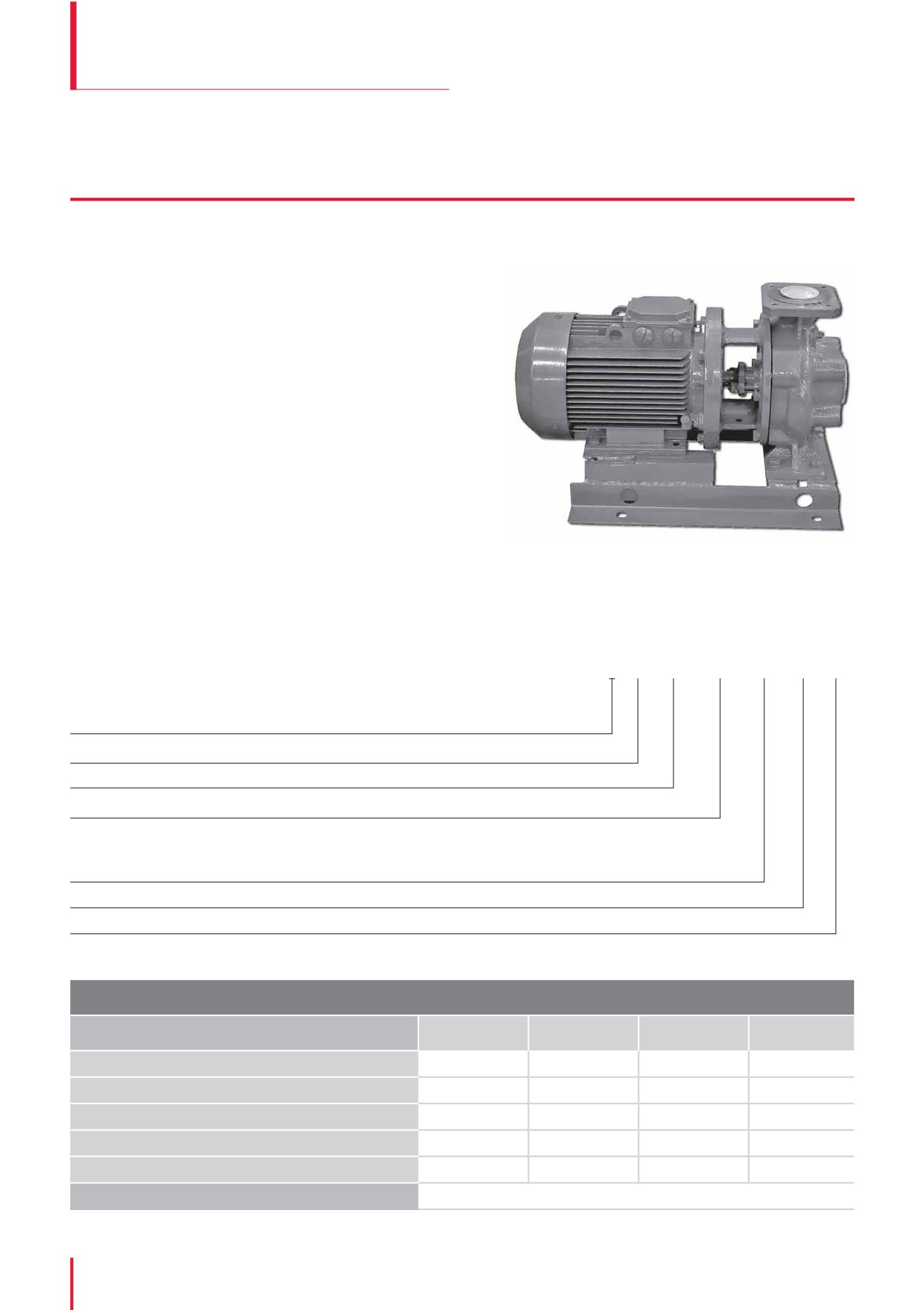

электронасосы центробежные
консольные моноблочные типа 1КМ

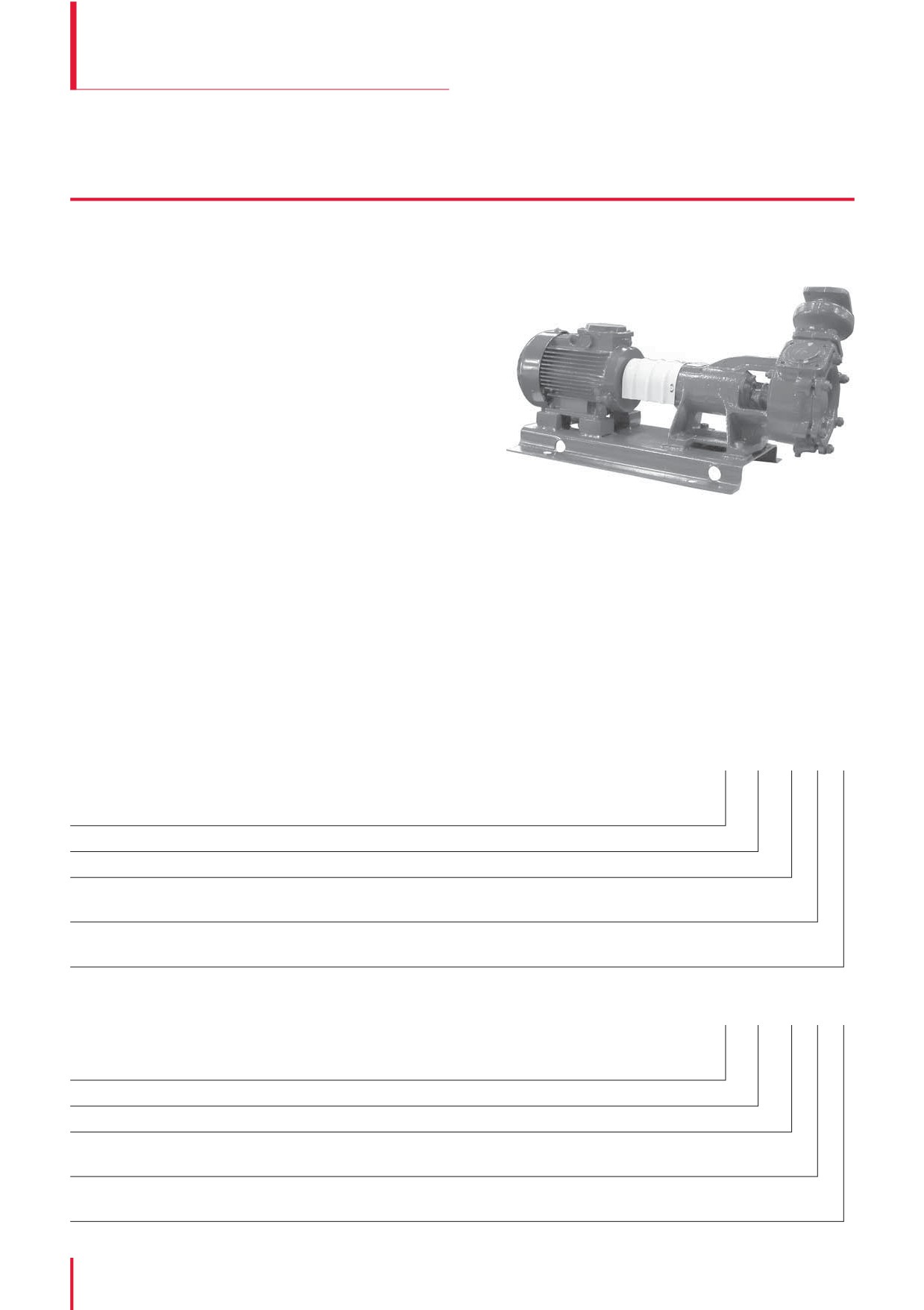

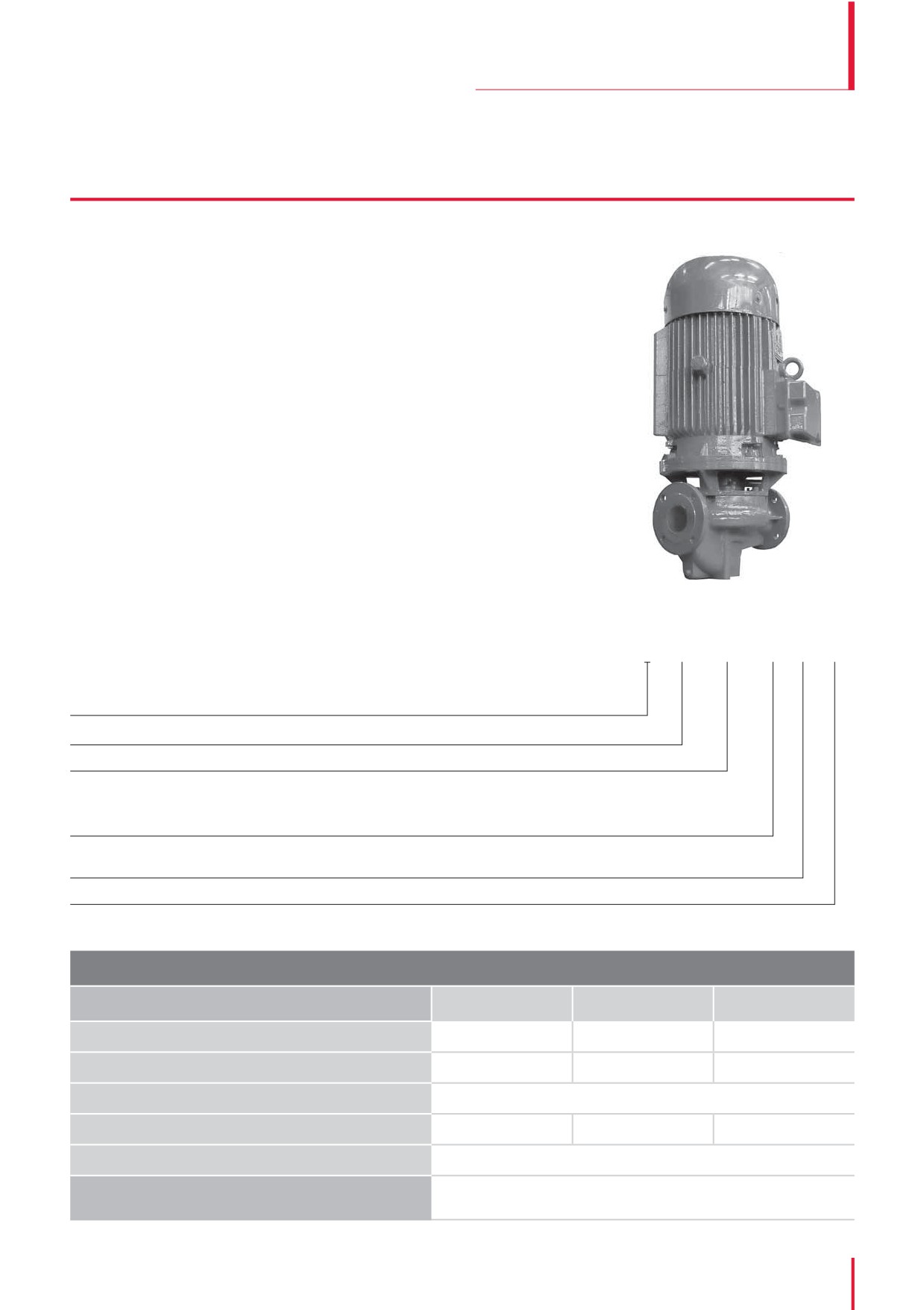

ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНСОЛЬНЫЕ МОНОБЛОЧНЫЕ типа 1КМ
НАЗНАЧЕНИЕ
Электронасосы центробежные консольные мо-
ноблочные типа 1КМ предназначены для пере-
качивания в стационарных условиях техниче-
ской воды (кроме морской) с рН=6-9 содержащей
механические примеси не более 0,1% по объему и
размером частиц не более 0,2 мм, а также других
жидкостей сходных с водой по плотности и хими-
ческой активности.
Температура перекачиваемой жидкости: для элек-
тронасосов 1КМ50 и 1КМ65 от -10 до +85 о С; для
электронасосов 1КМ80 и 1КМ100 от -10 до+105 о С.
Электронасосы применяются в системах водо-
снабжения производственных помещений и ото-
пления производственных и жилых помещений.
Электронасосы не предназначены для эксплуата-
ции во взрыво- и пожароопасных помещениях.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
1 К М ХХХ - ХХ - ХХХ - х У3.1
1KМ 50-32-125-c(т) У3.1
модификация электронасоса
консольный моноблочный
диаметр входного патрубка, мм
диаметр выходного патрубка, мм
условный диаметр рабочего колеса, мм
«а», «б», «в» - уменьшенный диаметр
«л», «м» - увеличенный диаметр
уплотнение вала: «с» - сальниковое, «т» - торцовое
климатическое исполнение и категория размещения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
наименование показателя
1КМ50-32-125
1КМ65-50-160
1КМ80-65-160
1КМ100-80-160
подача, м3/ч (л/с)
12,5(3,47)
25(6,95)
50(13,89)
100(27,78)
напор, м
20
32
32
32
давление на входе в насос, МПа (кгс/см2), не более
0,35(3,5)
0,35(3,5)
0,60(6,0)
0,60(6,0)
частота вращения, с-1 (об/мин)
48(2900)
48(2900)
48(2900)
48(2900)
максимальная мощность насоса, кВт
1,6
4,3
7,0
12,6
параметры энергопитания
переменный ток, напряжение - 220/380В, частота тока - 50 Гц
насосное оборудование для
114
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ
ХАРАКТЕРИСТИКИ
1KМ50-32-125
1КМ80-65-160
частота вращения 48 c -1 (2900 об/мин)
частота вращения 48 c -1 (2900 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
жидкость - вода (20 OC), плотностью 1000 кг/м3
H, м
1KM50-32-125м (D = 138 мм)
Н, м
24
42
Dк=180мм(м)
40
23
1KM50-32-125 (D = 134 мм)
38
Dк=172мм(л)
Nдв =11кВт
22
Н
36
21
Dк=166мм
Nдв =15кВт
1KM50-32-125а (D = 128 мм)
34
20
Nдв =11кВт
32
Dк=160мм(а)
19
30
Nдв =7,5кВт
18
Nдв =7,5кВт
N, кВт
28
Dк=154мм(б)
17
26
10
Nдв =5,5кВт
16
24
9
H
15
, %
22
8
N
14
0,6
7
13
0,5
6
,%
5
N, кВт
0,4
0,8
4
1,8
0,3
h доп.
,M
0,7
3
1,6
N
hдоп,м
0,6
1,4
6
0,5
7
1,2
5
0,4
hдоп
6
1,0
4
0,3
5
0,8
h доп.
3
4
0,2
2
0,1
3
0
2
4
6
8
10
12
14
16
18
Q м3/ч
0
10
20
30
40
50
60
70
Q, м3/ч
1KМ65-50-160
1KМ100-80-160
частота вращения 48 c -1 (2900 об/мин)
частота вращения 48 c -1 (2900 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
жидкость - вода (20 OC), плотностью 1000 кг/м3
H, м
Н, м
1KM65W50W160 (D = 172 мм)
36
50
Dк = 180 мм (м)
1KM65W50W160а (D = 162 мм)
Dк = 176 мм
32
40
Nдв =18,5кВт
Dк = 172 мм (а)
Nдв =15кВт
Dк = 166 мм (б)
28
30
Dк = 155 мм (в)
Nдв =15кВт
N, kВт
H
Nдв =15кВт
Nдв =11кВт
24
20
20
Nдв =11кВт
18
20
10
16
N, кВт
N
14
16
5
N
12
4
10
, %
3
,%
8
80
2
0,8
6
1
hдоп,м
0,7
60
0
0,6
8
h доп. ,M
0,5
7
h
доп
40
7
0,4
6
h доп. ,M
6
0,3
5
20
5
0,2
4
4
0,1
3
0
2
4
6
8
10 12 14 16 18 20 22 24 26 28 30 Q м3/ч
0
10
20
30
40
50
60
70
80
90
100110120130Q, м3/ч
насосное оборудование для
115
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ

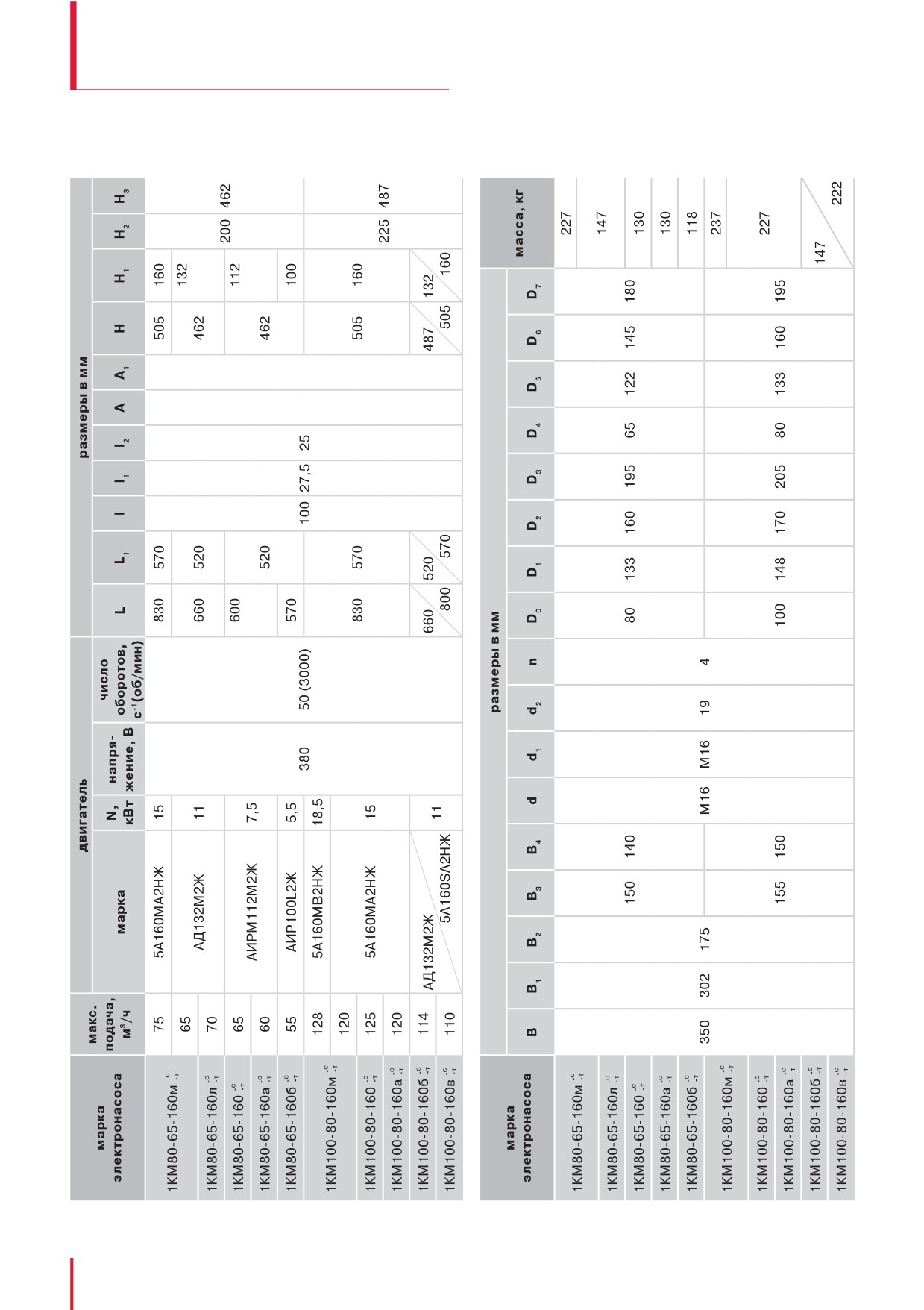

ГАБАРИТНЫЕ РАЗМЕРЫ
насосное оборудование для
116
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ

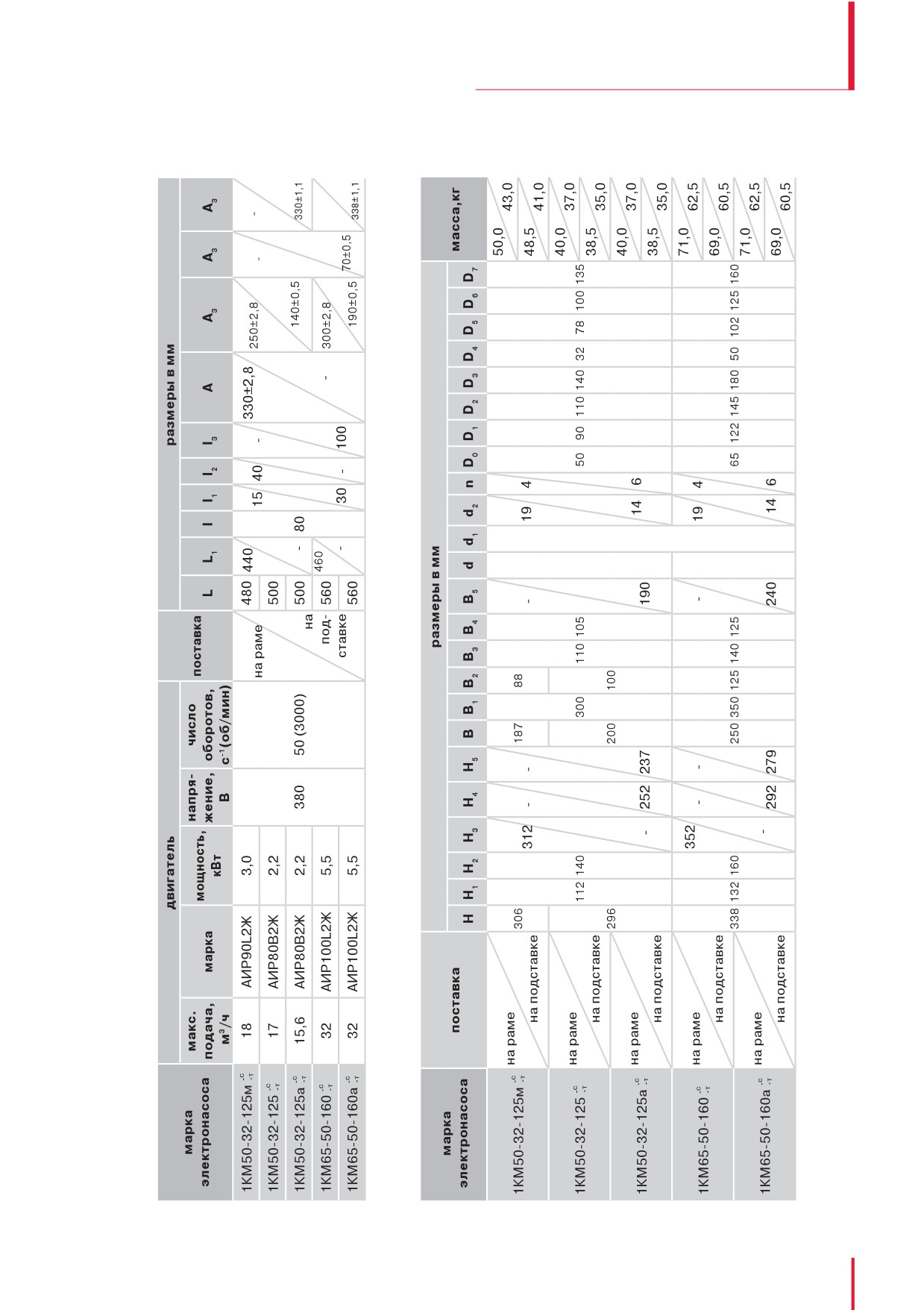

ГАБАРИТНЫЕ РАЗМЕРЫ
насосное оборудование для
117
водного хозяйства и ЖКХ
электронасосы центробежные
консольные моноблочные типа 1КМ
ГАБАРИТНЫЕ РАЗМЕРЫ
насосное оборудование для
118
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ
МОНОБЛОЧНЫЕ линейного типа 1КМЛ
НАЗНАЧЕНИЕ
Электронасосы центробежные консольные моно-
блочные линейного типа 1КМЛ малошумные, пре-
дназначенные для перекачивания в стационар-
ных условиях технической воды (кроме морской)
с рН=6-9,5, температурой от -10 до + 120 о С, со-
держащей механические примеси не более 0,1%
по объёму и размером частиц не более 0,2 мм, а
также других жидкостей сходных с водой по плот-
ности и химической активности.
Электронасосы применяются в качестве повыша-
ющих и циркуляционных в системах водоснабже-
ния производственных помещений и отопления
производственных и жилых помещений.
Насосы (агрегаты) не предназначены для эксплу-
атации во взрыво- и пожароопасных помещениях.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
1 K М Л ХХ - ХХХ х У3.1
1KМЛ 80-160т У3.1
модификация электронасоса
консольный, моноблочный, линейный
диаметр входного и выходного патрубков, мм
номинальный диаметр рабочего колеса, мм
«а», «б», - уменьшенный диаметр
«л», «м» - увеличенный диаметр
без обозначения- сальниковое уплотнение
«т» - торцовое уплотнение
климатическое исполнение и категория размещения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
наименование показателя
1КМЛ 80-160
1КМЛ 65-200
1КМЛ 65-200
подача, м3/ч
100
50
50
напор, м
32
50
32
давление на входе в насос, МПа (кгс/см2), не более
0,35 (3,5)
максимальная мощность насоса, кВт
14
14,5
7
частота вращения, с-1 (об/мин)
48,3 (2900)
переменный ток, напряжение - 220/380В,
параметры энергопитания
частота тока - 50 Гц
насосное оборудование для
119
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
размеры в мм
марка
подача,
марка
мощн.,
масса,
электронасоса
м3/ч
двигателя
кВт
кг
L
L1
B
B1
D
D1
D2
D3
H
h
b
5А160МВ2НЖ
417
242
880
205
72
18,5
1КМЛ65-200
АИР160М2Сп19
420
245
775
157
1КМЛ65-200т
5А160МА2НЖ
417
242
880
195
62
15
АИР160S2Сп19
420
245
735
147
5А160МА2НЖ
417
242
880
195
68
15
530
265
160
1КМЛ65-200-а
АИР160S2Сп19
420
245
735
147
1КМЛ65-200т-а
5А160SА2НЖ
417
242
880
190
53
11
АД132М2Ж
355
178
627
130
1КМЛ65-200-б
5А160SА2НЖ
417
242
880
190
65
11
1КМЛ65-200т-б
АД132М2Ж
355
178
627
130
65
122
145
180
45
5А160М2НЖ
417
242
910
190
75
15
1КМЛ65-160-м
АИР160S2Сп19
420
245
760
150
1КМЛ65-160т-м
5А160SA2НЖ
417
242
910
190
65
11
АД132М2Ж
355
178
655
120
1КМЛ65-160-л
5А160SA2НЖ
417
242
910
190
70
11
380
190
154
1КМЛ65-160т-л
АД132М2Ж
355
178
655
120
1КМЛ65-160
65
1КМЛ65-160т
АИРМ112М2Ж
7,5
340
188
570
105
1КМЛ65-160-а
60
1КМЛ65-160т-а
1КМЛ80-160
5А160МА2НЖ
417
242
910
220
125
15
1КМЛ80-160т
АИР160S2Сп19
420
245
800
150
1КМЛ80-160-а
5А160МА2НЖ
417
242
910
220
120
15
530
265
80
133
160
195
184
50
1КМЛ80-160т-а
АИР160S2Сп19
420
245
800
150
1КМЛ80-160-б
5А160SA2НЖ
417
242
910
220
115
11
1КМЛ80-160т-б
АД132М2Ж
355
178
655
120

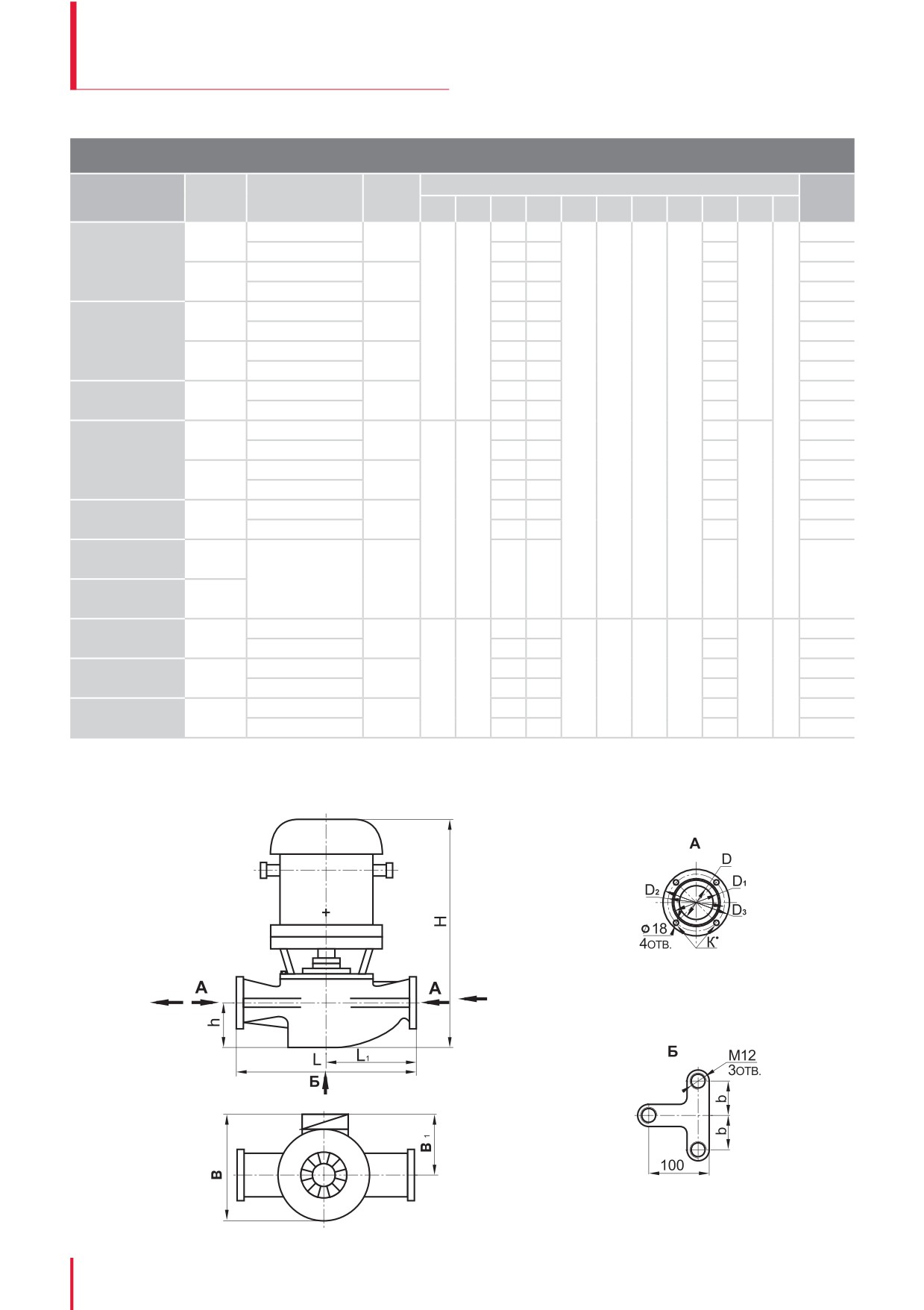

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОНАСОСА
* Отверстия К в электронасосе 1 КМЛ 65W160
Выход
Вход
во фланце со стороны входа
выполнены резьбовыми M16
насосное оборудование для
120
водного хозяйства и ЖКХ
электронасосы центробежные консольные
моноблочные линейного типа 1КМЛ
ХАРАКТЕРИСТИКИ
1КМЛ65-160
1КМЛ65-200
частота вращения 48,3 c -1 (2900 об/мин),
частота вращения 48,3 c -1 (2900 об/мин),
жидкость - вода (20 OC), плотностью 1000 кг/м3
жидкость - вода (20 OC), плотностью 1000 кг/м3
Н, м
1KМЛ65W160м (Dк=180мм)
Н, м
42
40
60
38
1KМЛ65W160л (Dк=172мм)
1KМЛ65W200 (Dк=200мм)
H
36
50
1KМЛ65W160 (Dк=166мм)
1KМЛ65W200а (Dк=180мм)
34
1KМЛ65W160а (Dк=160мм)
1KМЛ65W200б (Dк=170мм)
32
40
30
H
N, кВт
28
30
N, кВт
26
10
24
9
20
16
22
8
14
N
N
7
12
6
10
5
8
0,8
4
6
0,7
3
0,7
4
hдоп,м
0,6
0,6
2
hдоп,м
0,5
7
0,5
6
0,4
6
0,4
hдоп
hдоп
0,3
5
0,3
5
0,2
4
0,2
4
0,1
3
0,1
3
0
10
20
30
40
50
60
70
Q, м3/ч
0
10
20
30
40
50
60
70 Q, м3/ч
1КМЛ80-160
частота вращения 48,3 c
-1 (2900 об/мин),
жидкость - вода (20 OC), плотностью 1000 кг/м3
Н, м
50
1KМЛ80W160 (Dк=200мм)
40
1KМЛ80W160а (Dк=180мм)
1KМЛ80W160б (Dк=170мм)
30
N, кВт
H
20
20
18
10
16
N
14
12
10
8
0,8
6
0,7
0,6
h
доп,м
0,5
0,4
hдоп
7
0,3
6
0,2
5
0,1
4
0
10
20
30
40
50
60
70
80
90
100
110
120
130
Q, м3/ч
насосное оборудование для
121
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
НАСОСЫ ВИХРЕВЫЕ типа ВК, ВКС, ВКО
И АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НА ИХ ОСНОВЕ
НАЗНАЧЕНИЕ
Насосы вихревые ВК, ВКС, ВКО и агрегаты
электронасосные на их основе предназначены
для перекачивания воды, нейтральных, химически
активных жидкостей, в которых материалы про-
точной части не допускают линейную скорость
сплошной коррозии более
0,1 мм/год по
ГОСТ 9.908-85 с кинематической вязкостью до
36x10-6 м2/с (36 сСт) с содержанием твердых
включений не более 0,01% по массе и размером
не более 0,05 мм. Температура перекачиваемой
среды — А (-15 +85o С), Б и К (-40 +85o С).
Насосы относятся к изделиям вида 1 (восста-
навливаемые) по ГОСТ
27.003-90 и выпуска-
ются в климатическом исполнении У3.1, У2 и Т2
по ГОСТ15150-69. Насосы изготавливаются с
сальниковым уплотнением вала и не допускают
перекачивания горючих, вредных и легко воспла-
меняющихся жидкостей.
Насосы (агрегаты) не предназначены для эксплуа-
тации во взрыво и пожароопасных производствах.
СТРУКТУРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
ВКС Х / ХХ Х УХ
ВКС2/26 Б - У2
вихревой, консольный, самовсасывающий
подача, л/с
напор, м
условное обозначение материала:
А - чугунное; Б - бронзовое; К - нержавеющее
У3.1, У2, Т2 - климатическое исполнение
и категория размещения
Пример обозначения:
ВКO Х / ХХ Х УХ
ВКО2/26 А - У3.1 ТУ 26-06-1213-81
вихревой, консольный, обогреваемый (охлаждаемый)
подача, л/с
напор, м
материальное исполнение проточной части:
А - чугунное; Б - бронзовое; К - нержавеющее
У3.1, У2, Т2 - климатическое исполнение
и категория размещения
насосное оборудование для
122
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
марки насосов (агрегатов)
наименование показателя
ВК, ВКС,
ВК, ВКС,
ВК, ВКС,
ВК, ВКС,
ВК, ВКС,
ВК, ВКС,
ВКО 1/16
ВКО 2/26
ВКО 4/28
ВКО 5/24
ВКО 5/32
ВКО 10/45
л/с
1,0
2,0
4,0
5,0
10,0
подача
м3/ч
3,6
7,2
14,4
18,0
36,0
напор, м
16
26
28
24
32
45
максимальная высота самовсасывания,
4,0
3,5
3,0
м, не более (для самовсасыв. насосов)
допускаемая продолжительность
самовсасывания, с, не более
600
(для самовсасывающих насосов)
давление на входе в насос,
0,25 (2,5)
МПа (кгс/см2), не более
максимальная потребляемая
1,2
4,6
7,0
8,3
8,8
27
мощность насоса, кВт
род тока
переменный
параметры
напряжение, В
220, 380, 660
энергопитания
частота тока, Гц
50
насоса
28
33
41
38
39
35
кпд, %
агрегата
22
26
32
30
31
допускаемый кавитационный
4,0
5,0
6,0
6,5
7,0
запас, м, не более
внешняя утечка через сальниковое
0,3 - 1,0 (50-170)
уплотнение, л/ч, (капель/мин) не более
Значения основных параметров указаны при работе насосов на воде с температурой 293К (20 oС) и плотностью 1000 кг/м2.
ХАРАКТЕРИСТИКА
ВК1/16, ВКС1/16, ВКО1/16
частота вращения 24,2 с-1 (1450 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
N, кВт
1,6
H, м
1,4
55
Рабочий интервал
(Nдв.=1,5кВт)
1,2
50
N
1,0
45
0,8
40
, %
0,6
35
0,4
30
30
0,2
25
H
20
20
h доп. ,M
15
10
10
h
доп.
5
0
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
Q м3/ч
0
0,5
1,0
Q л/с
насосное оборудование для
123
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
ХАРАКТЕРИСТИКИ
ВК2/26, ВКС2/26, ВКО2/26
частота вращения 24,2 с -1 (1450 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
H, м
80
ВК2/26, ВКС2/26, ВКО2/26
частота вращения 16 с-1 (970 об/мин)
75
3
жидкость - вода (20 OC), плотностью 1000 кг/м
Рабочий интервал
70
(Nдв.=5,5кВт)
Рабочий интервал
65
N, кВт
(Nдв.=2,2кВт)
1,6
H, м
60
1,4
60
N
55
H
1,2
55
50
1,0
50
Рабочий интервал
45
(Nдв.=4кВт)
0,8
45
40
Рабочий интервал
0,6
40
N, кВт
, %
(Nдв.=3кВт)
, %
35
0,4
35
30
30
0,2
30
30
25
0
25
H
20
20
20
20
N
h доп. ,M
15
15
h доп. ,M
10
10
10
10
10
h доп.
10
h доп.
5
5
5
5
0
0
0
0
0
1
2
3
4
5
6
7
8
9
10
Q м3/ч
0
0,5 1,0
1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 Q м3/ч
0
1
2
3 Q л/с
0
0,5
1,0
1,5
Q л/с
ВК4/28, ВКС4/28, ВКО4/28
ВК5/24, ВКС5/24, ВКО5/24
частота вращения 24,2 с -1 (1450 об/мин)
частота вращения 24,2 с -1 (1450 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
жидкость - вода (20 OC), плотностью 1000 кг/м3
H, м
80
H, м
80
75
Рабочий интервал
Рабочий интервал
(Nдв.=7,5кВт)
75
(Nдв.=11кВт)
70
70
65
65
60
N, кВт
H
Рабочий интервал
12
60
55
(Nдв.=5,5кВт)
Рабочий
11
55
интервал
50
10
50
(Nдв.=7.5 кВт)
N
45
9
, %
45
N, кВт
8
40
40
8
40
, %
H
7
35
7
35
6
60
30
N
6
30
30
5
50
25
5
25
4
40
20
4
20
20
h доп. ,M
h доп.
,M
3
30
15
3
15
10
h доп.
2
20
10
7
2
10
10
8
h доп.
1
10
5
6
1
5
6
0
5
0
0
4
0
2
4
6
8
10
12
14
16
18
20
Q м3/ч
0
7
8
9
10 11 12
13 14 15
16 17 18 Q м3/ч
2
3
4
5
Q л/с
0
1
2
3
4
5
6 Q л/с
насосное оборудование для
124
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
ХАРАКТЕРИСТИКИ
ВК5/32, ВКС5/32, ВКО5/32
частота вращения 24,2 с -1 (1450 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
H, м
80
Рабочий интервал
75
(Nдв.=11кВт)
70
65
N, кВт
H
12
60
Рабочий
интервал
11
55
(Nдв.=7.5 кВт)
10
50
, %
N
9
45
8
40
40
7
35
6
30
30
5
25
4
20
20
h доп. ,M
3
15
h доп.
2
10
10
1
5
0
0
0
2
4
6
8
10
12
14
16
18
20
Q м3/ч
0
1
2
3
4
5
6 Q л/с
ВК10/45, ВКС10/45, ВКО10/45
частота вращения 24,2 с -1 (1450 об/мин)
жидкость - вода (20 OC), плотностью 1000 кг/м3
Рабочий интервал
(Nдв=30 кВт)
Рабочий интервал
(Nдв=22 кВт)
Рабочий интервал
(Nдв=18,5 кВт)
насосное оборудование для
125
водного хозяйства и ЖКХ
насосы вихревые типа ВК, ВКС, ВКО
и агрегаты электронасосные на их основе
ГАБАРИТНЫЕ РАЗМЕРЫ
Б
Нагнетание
Всасывание
Б
Е
Г
90
Е
60
I
195
130±07
A
140±07
L1
160
L
В
Е Е
Б
Б
Г
размеры в мм
масса, кг,
марка
для исполнений
насоса
L
L1
В
В1
В2
Н
Н1
Н2
А
A1
D0
D
D1
d
d1
h
I
R
А
Б
К
ВК1/16
413
185
-
250
-
-
-
26,2
30,9
27,9
ВКС 1/16
420
233
78
140
360
108
221
-
25
60
75
M10
-
29,7
34,0
33,0
ВКО 1/16
424
185
-
250
-
30
55
29,8
-
122
ВК 2/26
422
190
-
250
-
-
-
29,7
33,5
31,8
ВКС 2/26
427
250
155
370
107
220
-
-
33,2
37,9
36,5
ВКО 2/26
448
185
-
250
-
30
68
32,4
-
-
100
40
80
100
ВК 4/28
434
204
-
254
-
-
-
28,0
36,8
34,9
ВКС 4/28
95
260
160
366
110
223
-
25
28
50
-
35,6
39,0
38,0
ВКО 4/28
454
196
-
254
-
30
72
36,5
-
-
ВК 5/24
440
217
-
260
-
-
-
33,7
39,4
38,3
ВКС 5/24
269
162
374
228
126
-
M12
-
37,9
43,0
42,0
ВКО 5/24
460
210
-
260
-
30
79
40,0
-
-
108
115
50
90
110
ВК 5/32
440
217
-
260
-
-
-
32,0
39,4
38,3
ВКС 5/32
269
162
374
228
-
-
37,9
43,0
42,0
ВКО 5/32
460
210
-
260
-
30
79
40,0
-
-
ВК 10/45
479
243
-
270
-
135
-
-
44,0
49,8
47,3
ВКС 10/45
112
335
125
215
425
121
261
-
65
110
130
28
31
60
-
48,0
54,5
54,0
ВКО 10/45
508
240
-
270
-
143
60
87
50,0
-
-
насосное оборудование для
126
водного хозяйства и ЖКХ















содержание      ..     4      5      6      7     ..
