Погрузчики Mitsubishi FGE15T, FG18N, FG20CN, FG25N, FG30N, FG35N, FD15N, FD20CN. Руководство - часть 11
ПРИМЕЧАНИЕ
Избегайте смешивания смазок. В некоторых случаях различные марки смазок не совместимы друг с другом и при смешивании
деградируют. При периодическом техобслуживании лучше всего использовать смазку одной и той же марки.
Объёмы заправки см. в разделе “Технические характеристики (стандартные модели)”.
• Технические характеристики (стандартные модели)
Пункт
Модель
FG15N/FG15T/FGE15T
FD15N/FD15T/FDE15T
FG20CN/FG20CNT
FD20CN/FD20CNT
FG18N/FG18T/FGE18T
FD18N/FD18T/FDE18T
/FGE20CNT
/FDE20CNT
Отклонение ремня генератора переменного тока
От 11 до 13
От 10 до 12
От 11 до 13
От 10 до 12
при нажатии внутрь с усилием 98 Н (10 кгс), мм
Свеча зажигания
Тип
NGK
FR2A-D
--------
FR2A-D
---------
Зазор, мм
0,9
--------
0,9
---------
Частота холостого хода двигателя, об/мин
700
750
700
750
Люфт рулевого колеса измеренный на его
От 15 до 30
внешней стороне на холостом ходу двигателя, мм
Люфт педали точного перемещения, мм
От 2,5 до 7,5
Люфт педали тормоза, мм
7
Усилие при работе рычагом стояночного тормоза, Н
От 150 до 200 (от 15 до 20)
(кгс)
Размеры колеса
Передние одинарные
6,50-10-10PR
6,50-10
Передние двойные
6,50-10-10PR
--------
Задние
5,00-8-10PR
5,00-8
Давление в шинах, кПа
Передние одинарные
700 (7,0) [6,9]
--------
(кгс/см2) [Пневматика]
Передние двойные
700 (7,0) [6,9]
--------
Задние
700 (7,0) [6,9]
--------
Момент затяжки колёсных
Передние
157 (16)
гаек, Н х м (кгс х м)
Задние
157 (16)
Предел удлинения цепи подъёма, мм / 20 звеньев
327
392
210
Пункт
Модель
FG20N/FG20T/
FD20N/FD20T/
FG30N/
FD30N/
FG35N/
FD35N/
FGE20T
FDE20T
FG30T/
FD30T/
FG35T/
FD35T/
FG25N/FG25T/
FD25N/FD25T/
FGE30T
FDE30T
FGE35T
FDE35T
FGE25T
FDE25T
Отклонение ремня генератора переменного тока
От 11 до 13
От 10 до 12
От 11 до 13
От 10 до 12
От 11 до 13
От 10 до 12
при нажатии внутрь с усилием 98 Н (10 кгс), мм
Свеча зажигания
Тип
NGK
FR2A-D
--------
FR2A-D
--------
FR2A-D
-------
Зазор, мм
0,9
--------
0,9
--------
0,9
-------
Частота холостого хода двигателя, об/мин
700
750
700
750
700
750
Люфт рулевого колеса измеренный на его
От 15 до 30
внешней стороне на холостом ходу двигателя, мм
Люфт педали точного перемещения, мм
От 2,5 до 7,5
Люфт педали тормоза, мм
7
Усилие при работе рычагом стояночного тормоза, Н
От 200 до 250
От 230 до 250 (от 23 до 25)
(кгс)
(от 20 до 25)
Размеры колеса
Передние одинарные
7,00-12-14PR
28х9-15-14PR
250х9-15-16PR
Передние двойные
7,00-12-14PR
28х9-15-14PR
Задние
6,00-9-10PR
6,50-10-10PR
6,50-9-12PR
Давление в шинах, кПа
Передние одинарные
700 (7,0) [6,9]
850 (8,5) [8,3]
(кгс/см2) [Пневматика]
Передние двойные
700 (7,0) [6,9]
Задние
700 (7,0) [6,9]
900 (9,0) [8,8]
Момент затяжки колёсных
Передние
378 (38,5)
гаек, Н х м (кгс х м)
Задние
157 (16)
233 (23,8)
Предел удлинения цепи подъёма, мм / 20 звеньев
392
523
Задние колёса должны иметь максимальную нагрузку 1050 кг при19 км/ч.
211
• Объёмы заправки
Пункт
Модель
FG15N/T
FD15N/T
FG20CN/T
FD20CN/T
FG18N/T
FD18N/T
Приблизительные
Топливный бак
53
объёмы
Система охлаждения двигателя, включая бак 0,65 л
7,4
6,8
заправки, л
Система
Картер
3,5
7,5
3,5
7,5
смазки
Масляный фильтр
0,3
1,0
0,3
1,0
двигателя
Всего
3,8
8,5
3,8
8,5
Трансмиссия
8,0
Коробка передач и дифференциал
5,0
Гидробак
Уровень N
28
Бак тормозной жидкости, см3
135
Плотность электролита батареи в пересчёте на температуру 200С
От 1,26 до 1,28
Пункт
Модель
FG20N/T
FD20N/T
FG30N/T
FD30N/T
FG35N/T
FD35N/T
FG25N/T
FD25N/T
Приблизительные
Топливный бак
76
объёмы
Система охлаждения двигателя, включая бак 0,65 л
6,8
8,7
7,4
8,7
7,4
8,7
заправки, л
Система
Картер
3,5
9,0
3,5
9,0
3,5
9,0
смазки
Масляный фильтр
0,3
1,0
0,3
1,0
0,3
1,0
двигателя
Всего
3,8
10,0
3,8
10,0
3,8
10,0
Трансмиссия
8,0
Коробка передач и дифференциал
8,5
Гидробак
Уровень N
39
Бак тормозной жидкости, см3
135
Плотность электролита батареи в пересчёте на температуру 200С
От 1,26 до 1,28
ПРИМЕЧАНИЕ: Технические характеристики могут быть изменены без особого извещения.
212
• Грузоподъёмность и вес погрузчиков (стандартные модели)
Пункт
Модель
FG15N/T
FD15N/T
FG18N/T
FD18N/T
FG20CN/T
FD20CN/T
Грузоподъёмность, кг
1500
1750
2000
при положении центра тяжести 500 мм
Приблизительный
Одинарное колесо
2550
2610
2730
2780
3050
3100
вес погрузчика, кг
Пункт
Модель
FG20N/T
FD20N/T
FG25N/T
FD25N/T
FG30N/T
FD30N/T
FG35N/T
FD35N/T
Грузоподъёмность, кг
2000
2500
3000
3500
при положении центра тяжести 500 мм
Приблизительный
Одинарное колесо
3340
3450
3610
3720
4250
4366
4670
4780
вес погрузчика, кг
ПРИМЕЧАНИЕ
Приведённые значения номинальной грузоподъёмности относятся к погрузчикам с оригинальными колёсами Mitsubishi Nichiyu.
ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦЕВ ПОГРУЗЧИКОВ MITSUBUSHI NICHIYU
• Важность использования оригинальных запчастей
Дилеры и владельцы погрузчиков должны использовать ТОЛЬКО оригинальные
запчасти для того, чтобы поддерживать погрузчик в работоспособном состоянии и
обеспечить безопасность работы. Использование посторонних запчастей может снизить
безопасность и эффективность работы Вашего погрузчика. В большинстве случаев подделки,
имеющиеся в продаже по низкой цене, неизбежно приводят к сокращению срока службы и
высоким затратам.
Повреждения, вызванные применением посторонних запчастей, не подпадают под
действие гарантии Mitsubishi Nichiyu.
Оригинальные запчасти обеспечивают безопасность и надёжность при работе.
213

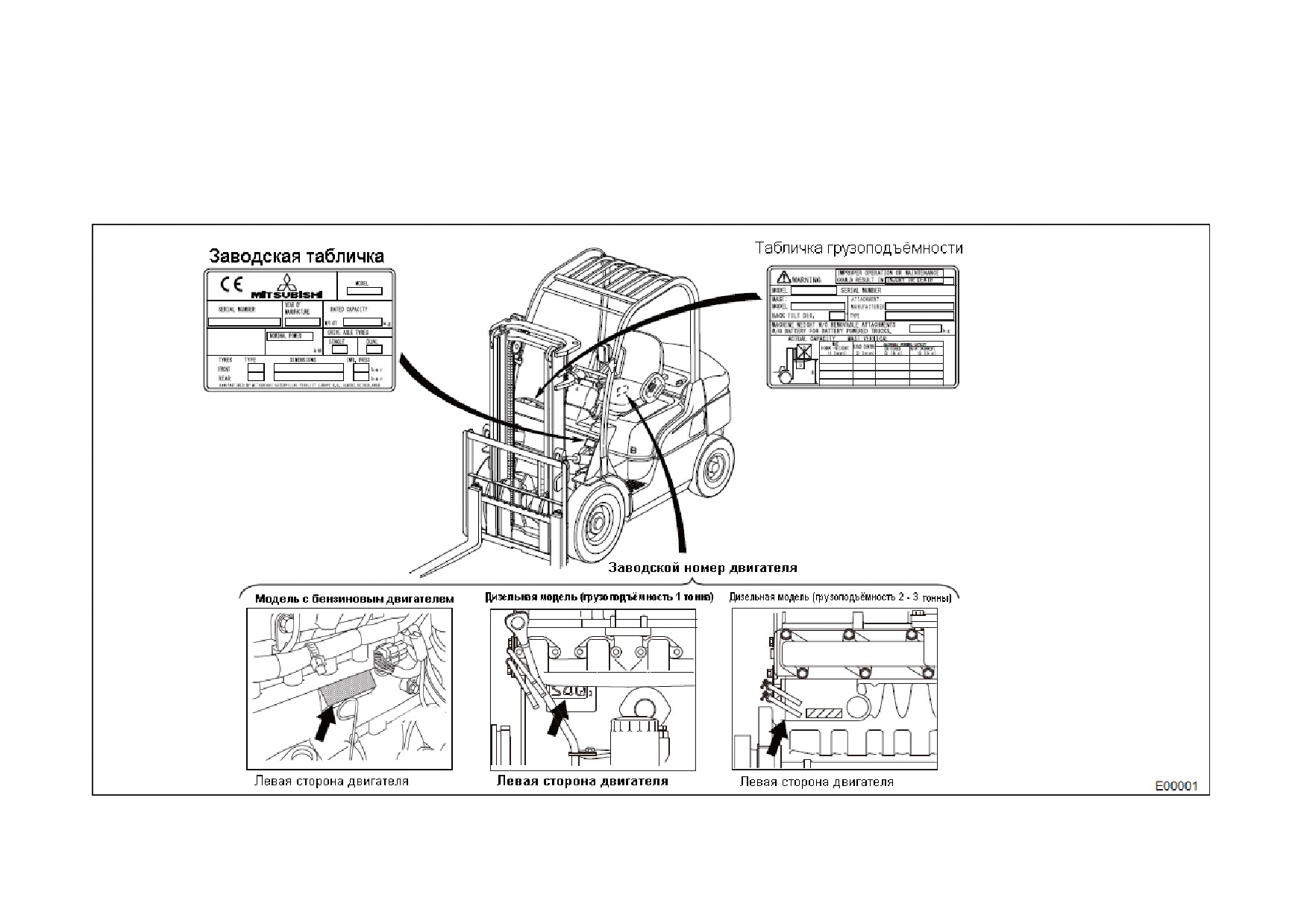

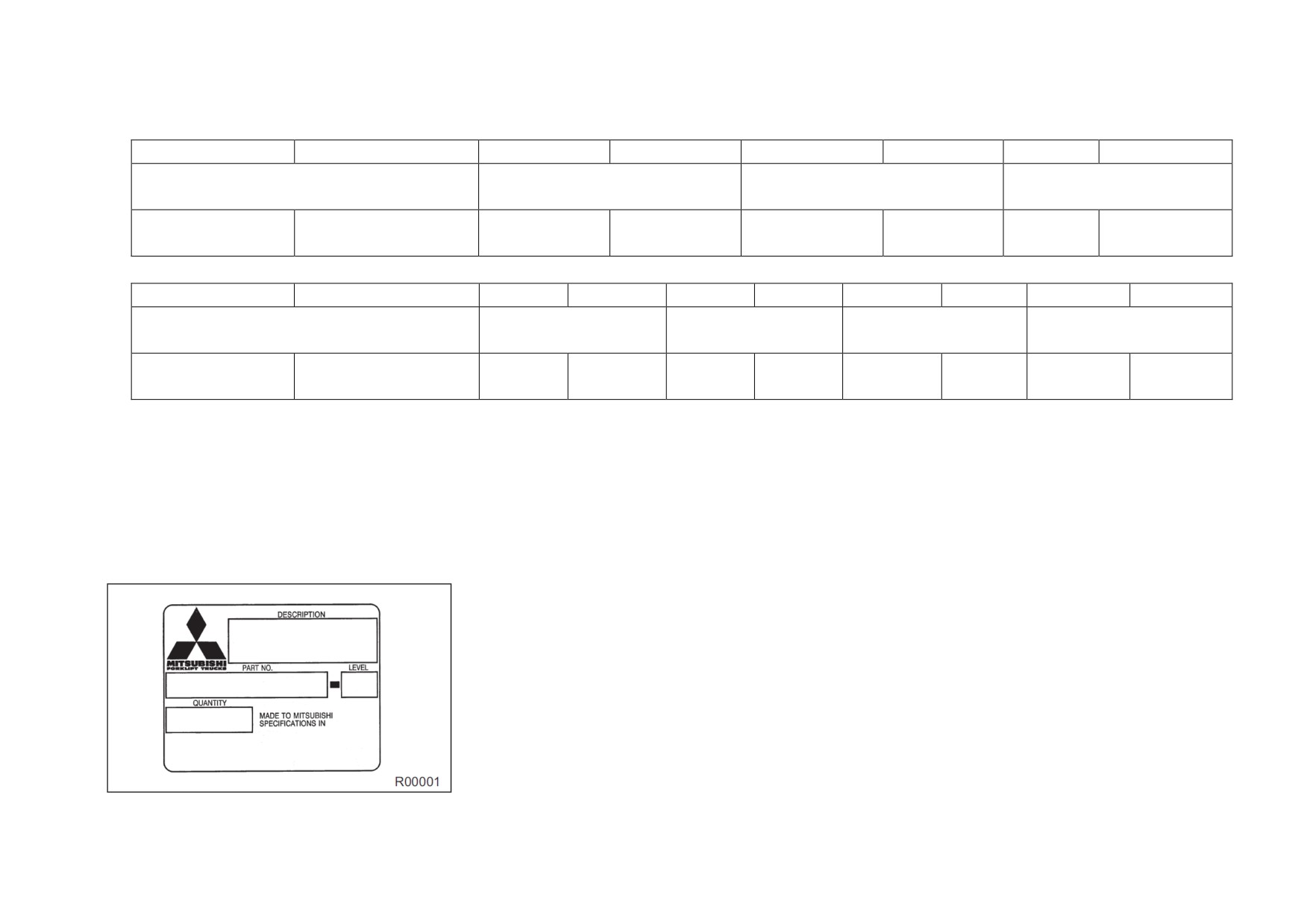

• Указания по заказу запчастей
На каждом погрузчике есть заводская табличка, включающая нижеуказанные пункты.
При заказе запчастей или если Вы обращаетесь к Вашему сертифицированному дилеру по вопросу ремонта Вашего погрузчика,
пожалуйста, указывайте МОДЕЛЬ И ЗАВОДСКОЙ НОМЕР ПОГРУЗЧИКА и МОДЕЛЬ И ЗАВОДСКОЙ НОМЕР ДВИГАТЕЛЯ.
214
• Сведения о погрузчике
Модель и заводской номер погрузчика
Модель и заводской номер двигателя
Модель и заводской номер мачты
Модель и заводской номер дополнительного приспособления
Дилер поставщика
Название:
Адрес:
Дата поставки:
Заполняйте эту форму для справки.
215
ПРИЛОЖЕНИЕ
• Общие сведения
• Характеристики топлива
1. Для дизельных моделей: дизельное топливо JIS K2204 №1-3 или эквивалентное.
2. Для моделей на сжиженном газе: смесь пропана и бутана.
• Уровень шума
Уровень шума представляет собой комбинацию значений для режимов работы “ДВИЖЕНИЕ”, “ПОДЪЁМ” и “ХОЛОСТОЙ ХОД”,
полученную с помощью весовых коэффициентов в соответствии с EN12053, 1997 и EN-ISO4871, 1996.
Модель
FG15N/T -
FD15N/T
-
FD20N/T
-
Если используются ненадлежащие или изношенные колёса или если
Пункт
35N/T
20CN/T
35N/T
пол деформирован или повреждён, уровень шума может повыситься.
Уровень шума, дБА
79
80
78
Погрешность, дБА
4
4
4
• Уровень вибрации
Для всех моделей: Уровень вибрации всего корпуса……11 м/с2
Погрешность………………………………….0,4 м/с2
Уровень вибрации измеряется в соответствии с EN13059, 2002.
• Погрузчики, работающие на сжиженном газе
1. При установке бака со сжиженным газом клапан сброса давления должен находиться сверху.
2. Если бак со сжиженным газом сдвинут назад:
9 НЕ заводите двигатель.
9 НЕ работайте на погрузчике.
9 НЕ заправляйте погрузчик.
3. НЕ покидайте погрузчик, если бак сдвинут назад.
• Климатические условия
Работайте на погрузчике при температуре от -10 до +350С, относительной влажности о 30 до 95% и на высотах не более 1000 м над
уровнем моря. При необходимости работы на погрузчике в условиях, выходящих за указанные рамки, свяжитесь с Вашим
сертифицированным дилером.
216

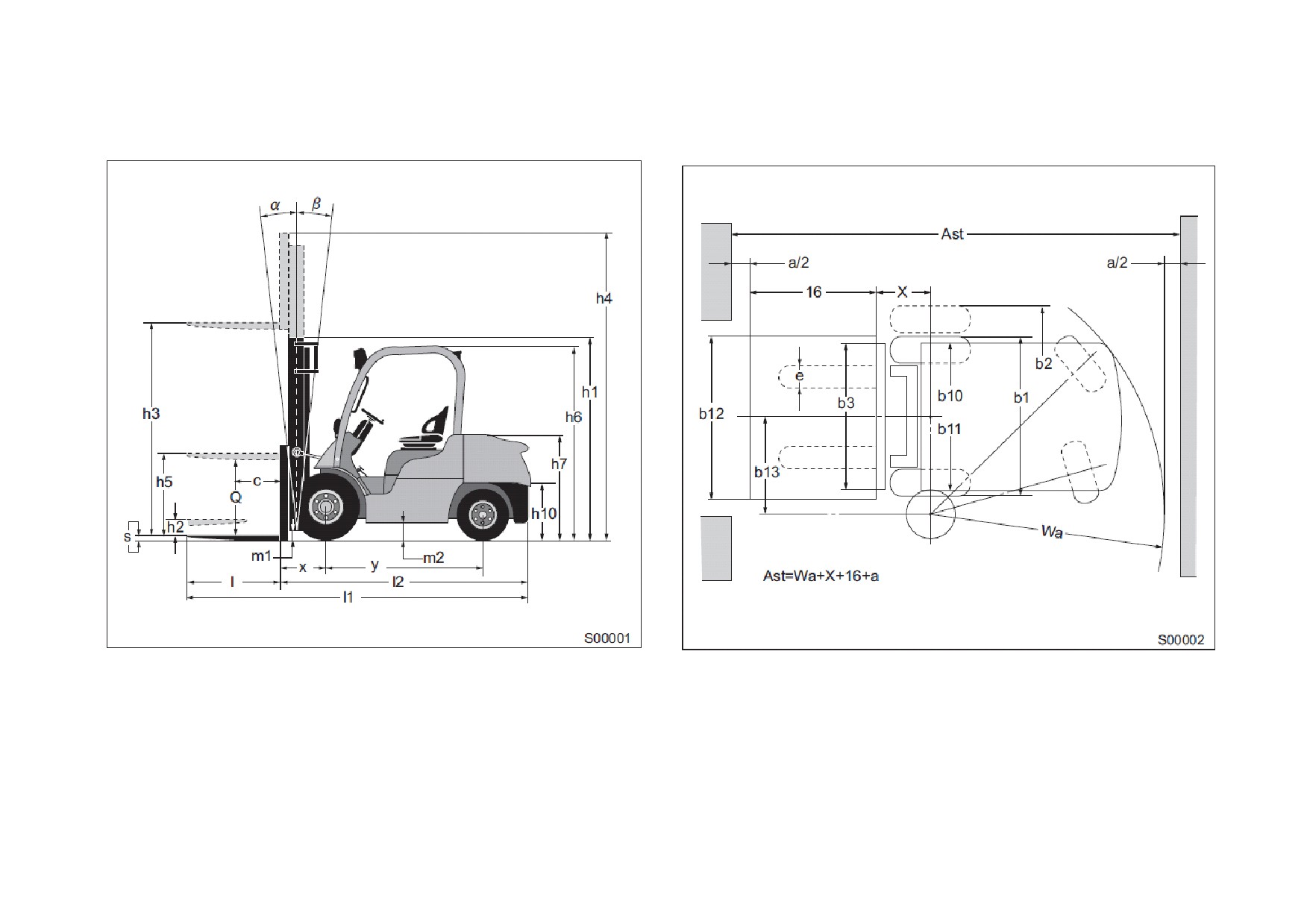

• Технические характеристики
с - Положение центра тяжести
AST - Ширина прохода при работе с грузом
h2 - Стандартная высота подъёма вил без подъёма каретки
а - Просвет безопасности
h3 - Высота подъёма
b - Ширина паллеты (от 800 до 100 мм)
h4 - Высота с поднятой мачтой
d - Длина паллеты (1200 мм)
h5 - Полная высота подъёма вил без подъёма каретки
h1 - Высота с опущенной мачтой
Q - Номинальная грузоподъёмность
217
•
Размеры и характеристики (компактные модели грузоподъёмностью от 1,5 до 2-х тонн)
Размеры
FD15N/T
FD18N/T
FD20CN/T
Подъём двухсекционной
h3
Стандартная высота подъёма
мм
3290
3290
3290
мачты
h2
Стандартная высота подъёма вил
мм
80
80
80
без подъёма каретки
Каретка
DIN 15 173 A /B / no
2А
2А
2А
Размеры вил
s, e, l
Толщина, ширина, длина
мм
35 х 100 х 1070
35 х 100 х 1070
35 х 100 х 1070
Наклон мачты
a / b
Вперёд / назад
град
6/10
6/10
6/10
Размеры
l2
Расстояние от кормы погрузчика
мм
2260
2300
2355
до лицевой поверхности вил,
включая толщину вил
b1/b2
Общая ширина
мм
1065 / нет
1065 / нет
1065 / нет
h1
Общая высота
мм
2140
2140
2140
при опущенной мачте
h4
Общая высота
мм
4340
4340
4340
при поднятой мачте
h6
Высота до верха
мм
2140
2140
2140
защитного ограждения
h7
Высота сиденья
мм
1109
1109
1109
Радиус поворота
Wa
мм
1950
1980
2020
Расстояние
x
До лицевой
мм
400
400
415
от оси переднего моста
поверхности вил
Ширина прохода
Ast
С паллетой 800 х 1200 /
мм
3350/3550
3380/3580
3435/3635
при работе
1000 х 1200
Характеристики
Скорости
Ход с грузом / без груза
км/ч
19 / 19,5
19 / 19,5
19 / 19,5
Подъём с грузом / без груза
м/с
0,60 / 0,65
0,60 / 0,65
0,60 / 0,65
Опускание с грузом / без груза
м/с
0,52 / 0,50
0,52 / 0,50
0,52 / 0,50
Номинальное усилие тяги
С грузом / без груза (в течение 60 минут)
Н
11800 / 11500
11700 / 11500
11400 / 11500
Преодолеваемый уклон
С грузом / без груза
%
31/---
27/---
24/---
218
•
Размеры и характеристики (компактные модели грузоподъёмностью от 1,5 до 2-х тонн)
Размеры
FG15N/T
FG18N/T
FG20CN/T
Подъём двухсекционной
h3
Стандартная высота подъёма
мм
3290
3290
3290
мачты
h2
Стандартная высота подъёма вил
мм
80
80
80
без подъёма каретки
Каретка
DIN 15 173 A /B / no
2А
2А
2А
Размеры вил
s, e, l
Толщина, ширина, длина
мм
35 х 100 х 1070
35 х 100 х 1070
35 х 100 х 1070
Наклон мачты
a / b
Вперёд / назад
град
6/10
6/10
6/10
Размеры
l2
Расстояние до
мм
2260
2300
2355
лицевой поверхности вил,
включая толщину вил
b1/b2
Общая ширина
мм
1065 / нет
1065 / нет
1065 / нет
h1
Общая высота
мм
2140
2140
2140
при опущенной мачте
h4
Общая высота
мм
4340
4340
4340
при поднятой мачте
h6
Высота до верха
мм
2140
2140
2140
защитного ограждения
h7
Высота сиденья
мм
1109
1109
1109
Радиус поворота
Wa
мм
1950
1980
2020
Расстояние
x
До лицевой
мм
400
400
415
от оси переднего моста
поверхности вил
Ширина прохода
Ast
С паллетой 800 х 1200 /
мм
3350/3550
3380/3580
3435/3635
при работе
/1000 х 1200
Характеристики
Скорости
Ход с грузом / без груза
км/ч
19 / 19,5
19 / 19,5
19 / 19,5
Подъём с грузом / без груза
м/с
0,60 / 0,65
0,60 / 0,65
0,60 / 0,65
Опускание с грузом / без груза
м/с
0,52 / 0,50
0,52 / 0,50
0,52 / 0,50
Номинальное усилие тяги
С грузом / без груза (в течение 60 минут)
Н
15300 / 14800
15100 / 14700
14800 / 14800
Преодолеваемый уклон
С грузом / без груза
%
42/---
37/---
31/---
219
•
Характеристики и грузоподъёмность мачты (компактные модели грузоподъёмностью от 1,5 до 2-х тонн)
FD15N/T, FD18N/T, FD20CN/T
FD15N/T
FD18N/T
FD20CN/T
FG15N/T, FG18N/T, FG20CN/T
FG15N/T
FG18N/T
FG20CN/T
Тип мачты
h3, мм
h1, мм
h4, мм
h2, мм
h5, мм
Q, кг при
h3, мм
Q, кг при
h3, мм
Q, кг при
с = 500 мм
с = 500 мм
с = 500 мм
Симплексная
3000
1995
4050
80
1500
80
1750
80
2000
(стандартный
3290
2140
4340
80
1500
80
1750
80
2000
подъём вил
3700
2400
4770
80
1500
80
1750
80
2000
без подъёма
4090
2585
5140
80
1500
80
1750
80
2000
каретки)
4480
2790
5530
80
1425
80
1700
80
1950
5000
3050
6050
80
1375
80
1400
80
1400
5500
3300
6550
80
1000
80
1000
6000
3550
7050
80
650
80
650
Дуплексная
3000
1995
4050
945
1500
945
1750
945
2000
(полный
3295
2140
4340
1095
1500
1095
1750
1095
2000
подъём вил
3700
2700
4750
1355
1500
1355
1750
1355
2000
без подъёма
4030
2585
5080
1535
1500
1535
1750
1535
2000
каретки)
Триплексная
3710
1795
4760
745
1500
745
1750
745
2000
(полный
4010
1895
5060
845
1500
845
1750
845
2000
подъём вил
4310
1995
5360
945
1425
945
1700
945
1950
без подъёма
4750
2140
5800
1095
1375
1095
1625
1095
1900
каретки)
5090
2260
6140
1215
1325
1215
1325
1215
1325
5490
2400
6540
1355
1000
1355
1000
5990
2585
7040
1535
650
1535
650
6490
2845
7540
1795
450
1795
450
7000
3050
8050
2005
275
2005
275
Все размеры даны с учётом спинки каретки. Если спинка каретки не используется, то h5 увеличится на 410 мм,
а h4 уменьшится на 410 мм.
220
h1 - Высота с опущенной мачтой
h2 - Стандартная высота подъёма вил без подъёма каретки
h3 - Высота подъёма
h4 - Высота с поднятой мачтой
h5 - Полная высота подъёма вил без подъёма каретки
Q - Номинальная грузоподъёмность
с - Положение центра тяжести

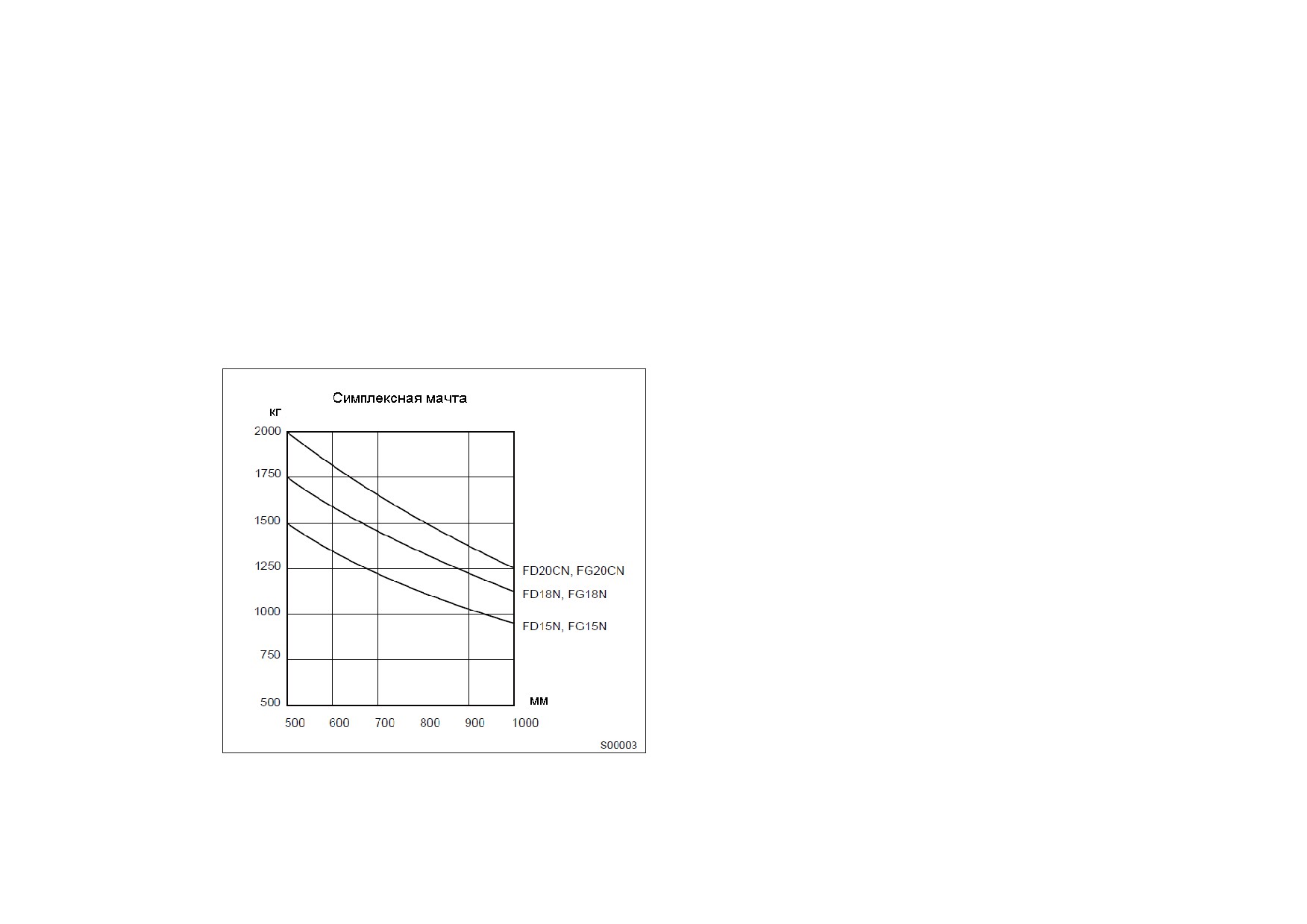

• Значения грузоподъёмности при различных положениях центра тяжести груза
(компактные модели грузоподъёмностью от 1,5 до 2-х тонн)
221
•
Размеры и характеристики (модели грузоподъёмностью от 2-х до 2,5 тонн)
Размеры
FD20N/T
FG20N/T
FD25N/T
FG25N/T
Подъём двухсекционной
h3
Стандартная высота подъёма
мм
3300
3300
3300
3300
мачты
h2
Стандартная высота подъёма вил
мм
100
100
100
100
без подъёма каретки
Каретка
DIN 15 173 A /B / no
2А
2А
2А
2A
Размеры вил
s, e, l
Толщина, ширина, длина
мм
40х100х1070
40х100х1070
40х100х1070
40х100х1070
Наклон мачты
a / b
Вперёд / назад
град
6/10
6/10
6/10
6/10
Размеры
l2
Расстояние от кормы погрузчика
мм
2485
2485
2560
2560
до лицевой поверхности вил,
включая толщину вил
b1/b2
Общая ширина
мм
1150 / 1640
1150 / 1640
1150 / 1640
1150 / 1640
h1
Общая высота
мм
2145
2145
2145
2145
при опущенной мачте
h4
Общая высота
мм
4360
4360
4360
4360
при поднятой мачте
h6
Высота до верха
мм
2145
2145
2145
2145
защитного ограждения
h7
Высота сиденья
мм
1114
1114
1114
1114
Радиус поворота
Wa
мм
2200
2200
2230
2230
Расстояние
x
До лицевой
мм
455
455
460
460
от оси переднего моста
поверхности вил
Ширина прохода
Ast
С паллетой 800 х 1200 /
мм
3655/3855
3655/3855
3685/3885
3685/3885
при работе
/1000 х 1200
Характеристики
Скорости
Ход с грузом / без груза
км/ч
19 / 19,5
19 / 19,5
19 / 19,5
19 / 19,5
Подъём с грузом / без груза
м/с
0,64 / 0,67
0,59 / 0,61
0,64 / 0,67
0,59 / 0,61
Опускание с грузом / без груза
м/с
0,50 / 0,50
0,50 / 0,50
0,50 / 0,50
0,50 / 0,50
Номинальное усилие тяги
С грузом / без груза (в течение 60 минут)
Н
17200/16700
15200/14900
17000/16600
15000/14800
Преодолеваемый уклон
С грузом / без груза
%
34/---
30/---
29/---
26/---
222
•
Характеристики и грузоподъёмность мачты (модели грузоподъёмностью от 2-х до 2,5 тонн)
FD20N/T, FD25N/T
FD20N/T
FD25N/T
FG20N/T, FG25N/T
FG20N/T
FG25N/T
Тип мачты
h3, мм
h1, мм
h4, мм
h2, мм
h5, мм
Q, кг при
h2, мм
h5, мм
Q, кг при
с = 500 мм
с = 500 мм
Симплексная
3000
1995
4050
100
2000
100
2500
(стандартный
3300
2145
4340
100
2000
100
2500
подъём вил
3740
2410
4770
100
2000
100
2500
без подъёма
4100
2590
5140
100
2000
100
2500
каретки)
4500
2800
5530
100
2000
100
2500
5000
3050
6050
100
1950
100
2400
5500
3300
6550
100
1850*
100
2250*
6000
3550
7050
100
1800*
100
2150*
Дуплексная
3000
1995
4050
980
2000
980
2500
(полный
3300
2145
4340
1130
2000
1130
2500
подъём вил
3700
2410
4750
1390
2000
1390
2500
без подъёма
4020
2590
5080
1570
2000
1570
2500
каретки)
Триплексная
3730
1800
4760
780
2000
780
2500
(полный
4030
1900
5060
880
2000
880
2500
подъём вил
4300
2000
5360
980
1950
980
2500
без подъёма
4750
2140
5800
1130
1900
1130
2400
каретки)
5060
2260
6140
1250
1850
1250
2350
5500
2400
6540
1390
1800
1390
2200*
5990
2590
7040
1570
1750*
1570
2100*
6490
2850
7540
1830
1650*
1830
1750*
7000
3050
8050
2040
1250*
2040
1250*
Все размеры даны с учётом спинки каретки. Если спинка каретки не используется, то h5 увеличится на 390 мм (20N/T, 25N/T),
а h4 уменьшится на 410 мм (20N/T, 25N/T).
223
h1 - Высота с опущенной мачтой
h2 - Стандартная высота подъёма вил без подъёма каретки
h3 - Высота подъёма
h4 - Высота с поднятой мачтой
h5 - Полная высота подъёма вил без подъёма каретки
Q - Номинальная грузоподъёмность
с - Положение центра тяжести
Указанные значения грузоподъёмности относятся к погрузчику с двойными колёсами. Чтобы обеспечить указанные значения
грузоподъёмности, свяжитесь с Вашим дилером, чтобы уточнить максимально допустимое значение угла наклона назад. Значения
грузоподъёмности действительны, если погрузчик имеет литые под давлением сплошные шины.

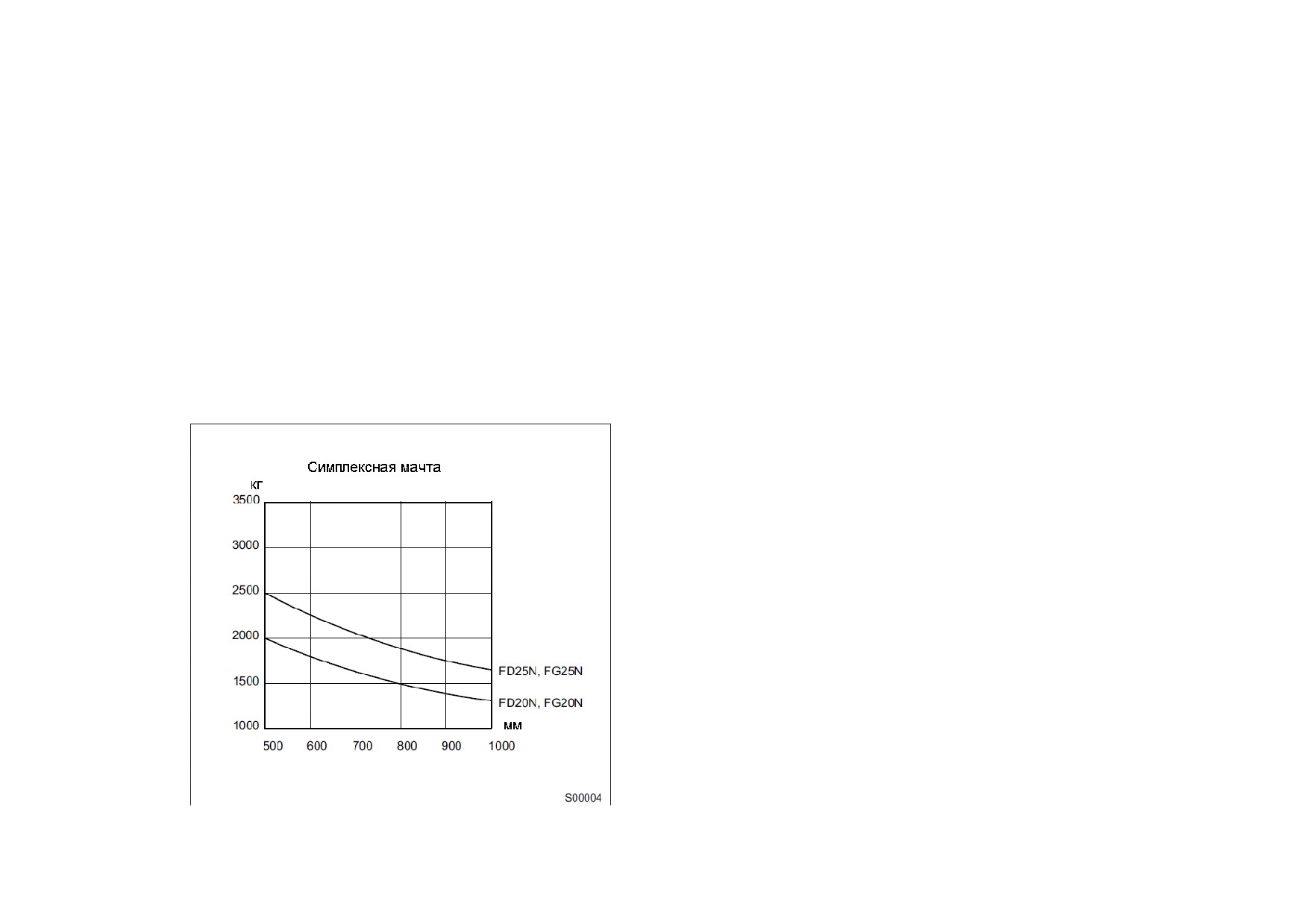

• Значения грузоподъёмности при различных положениях центра тяжести груза
(модели грузоподъёмностью от 2-х до 2,5 тонн)
224
•
Размеры и характеристики (модели грузоподъёмностью от 3-х до 3,5 тонн)
Размеры
FD30N/T
FG30N/T
FD35N/T
FG35N/T
Подъём двухсекционной
h3
Стандартная высота подъёма
мм
3270
3270
3300
3300
мачты
h2
Стандартная высота подъёма вил
мм
100
100
100
100
без подъёма каретки
Каретка
DIN 15 173 A /B / no
3А
3А
3А
3A
Размеры вил
s, e, l
Толщина, ширина, длина
мм
45х125х1070
45х125х1070
45х125х1070
45х125х1070
Наклон мачты
a / b
Вперёд / назад
град
6/10
6/10
6/10
6/10
Размеры
l2
Расстояние от кормы погрузчика
мм
2725
2725
2790
2790
до лицевой поверхности вил,
включая толщину вил
b1/b2
Общая ширина
мм
1275 / 1690
1275 / 1690
1290 / 1690
1290 / 1690
h1
Общая высота
мм
2170
2170
2300
2300
при опущенной мачте
h4
Общая высота
мм
4330
4330
4360
4360
при поднятой мачте
h6
Высота до верха
мм
2165
2165
2175
2175
защитного ограждения
h7
Высота сиденья
мм
1114
1114
1114
1114
Радиус поворота
Wa
мм
2380
2380
2440
2440
Расстояние
x
До лицевой
мм
495
495
495
495
от оси переднего моста
поверхности вил
Ширина прохода
Ast
С паллетой 800 х 1200 /
мм
3870/4070
3870/4070
3930/4130
3930/4130
при работе
/1000 х 1200
Характеристики
Скорости
Ход с грузом / без груза
км/ч
19 / 19,5
19 / 19,5
19 / 19,5
19 / 19,5
Подъём с грузом / без груза
м/с
0,51 / 0,54
0,52 / 0,53
0,43 / 0,46
0,43 / 0,44
Опускание с грузом / без груза
м/с
0,53 / 0,50
0,53 / 0,50
0,42 / 0,40
0,42 / 0,40
Номинальное усилие тяги
С грузом / без груза (в течение 60 минут)
Н
16600/16600
17700/17700
15800/15800
16900/16900
Преодолеваемый уклон
С грузом / без груза
%
24/---
26/---
20/---
22/---
225
•
Характеристики и грузоподъёмность мачты (модели грузоподъёмностью от 3-х до 3,5 тонн)
FD30N/T
FG30N/T
Тип мачты
h3, мм
h1, мм
h4, мм
h2, мм
h5, мм
Q, кг при
с = 500 мм
Симплексная
3030
2050
4090
100
3000
(стандартный
3270
2170
4330
100
3000
подъём вил
3700
2430
4760
100
3000
без подъёма
4000
2610
5060
100
3000
каретки)
4500
2870
5560
100
3000
5000
3120
6060
100
2900
5500
3370
6560
100
2800
6000
3460
7060
100
2700
Дуплексная
3000
2050
4060
1030
3000
(полный
3250
2170
4310
1150
3000
подъём вил
3700
2430
4760
1420
3000
без подъёма
4010
2610
5070
1600
3000
каретки)
Триплексная
3690
1830
4750
810
3000
(полный
3990
1930
5050
910
3000
подъём вил
4320
2050
5380
1030
3000
без подъёма
4700
2170
5760
1150
3000
каретки)
5060
2290
6120
1270
2900
5450
2430
6510
1420
2800
5970
2610
7030
1600
2700
6470
2870
7530
1860
2350
7000
3070
8060
2060
1600
226
•
Характеристики и грузоподъёмность мачты (модели грузоподъёмностью от 3-х до 3,5 тонн)
FD35N/T
FG35N/T
Тип мачты
h3, мм
h1, мм
h4, мм
h2, мм
h5, мм
Q, кг при
с = 500 мм
Симплексная
3000
2180
4060
100
3500
(стандартный
3300
2300
4360
100
3500
подъём вил
3720
2510
4780
100
3500
без подъёма
4000
2770
5060
100
3500
каретки)
4500
3010
5560
100
3500
5000
3260
6060
100
3500
5500
3510
6560
100
3350
6000
3760
7060
100
3250
Дуплексная
3010
2180
4070
1170
3500
(полный
3300
2300
4360
1290
3500
подъём вил
3720
2625
4780
1610
3500
без подъёма
4000
2770
5060
1750
3500
каретки)
Триплексная
3730
1940
4790
930
3500
(полный
4010
2060
5070
1050
3500
подъём вил
4390
2180
5450
1170
3500
без подъёма
4700
2300
5760
1290
3500
каретки)
5030
2450
6090
1430
3450
5580
2630
6640
1610
3300
6000
2770
7060
1750
3200
6510
2940
7570
1930
2350
7000
3140
8060
2120
1600
Все размеры даны с учётом спинки каретки. Если спинка каретки не используется, то h5 увеличится на 350 мм (30N/T) или на 240 мм (35N/T),
а h4 уменьшится на 350 мм (20N/T) или на 240 мм (35N/T).
227
h1 - Высота с опущенной мачтой
h2 - Стандартная высота подъёма вил без подъёма каретки
h3 - Высота подъёма
h4 - Высота с поднятой мачтой
h5 - Полная высота подъёма вил без подъёма каретки
Q - Номинальная грузоподъёмность
с - Положение центра тяжести

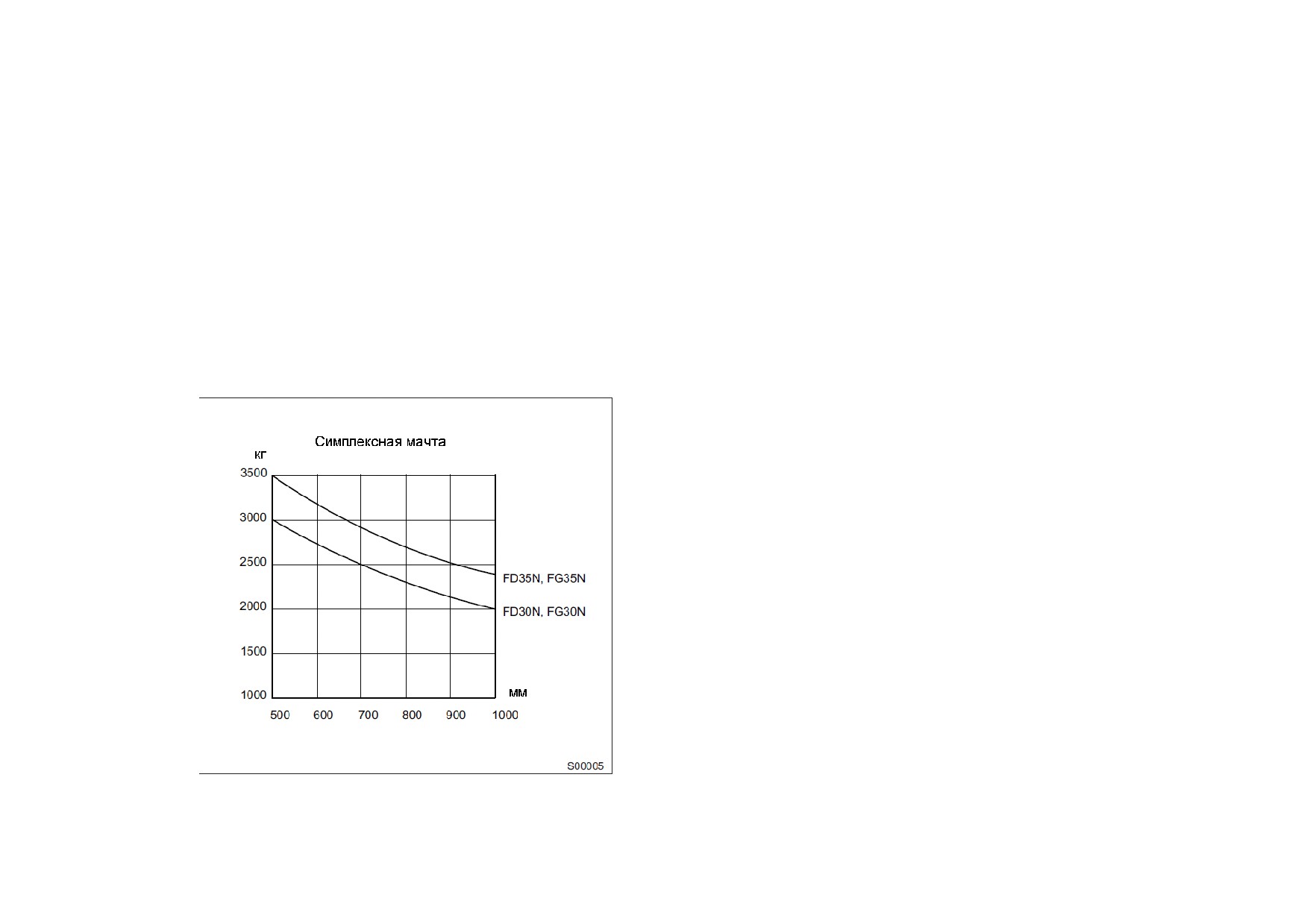

• Значения грузоподъёмности при различных положениях центра тяжести груза
(модели грузоподъёмностью от 3-х до 3,5 тонн)
228
