Введение

Нажимайте клавиши курсора, чтобы выделить имя таймера или счетчика,

сброс которого который необходимо выполнить.

Нажмите [ORIGIN] (ИСХОДН), чтобы выполнить сброс таймера или счетчика.

СОВЕТ:

Можно выполнить сброс счетчики M30 независимо, для

отслеживания готовых деталей двумя разными способами,

например, деталей, изготовленных за смену, и общее

количество изготовленных деталей.

Настройка даты и времени

Регулировка даты и времени:

Нажмите [CURRENT COMMANDS] (текущие команды).

Нажимайте [PAGE UP] (предыдущая страница) или [PAGE DOWN]

(следующая страница), пока на экране не появится ДАТА И ВРЕМЯ.

Нажмите [EMERGENCY STOP] (аварийный останов).

Введите текущую дату (в формате ММ-ДД-ГГГГ) или текущее время (в формате

ЧЧ:ММ:СС).

ПРИМЕЧАНИЕ: При вводе новой даты или времени необходимо вводить тире

(-) или двоеточие (:).

Нажмите [ВВОД]. Убедитесь, что новая дата или время правильны. Если это

не так, повторите действия пункта 4.

Выполните сброс аварийного останова [EMERGENCY STOP] (аварийный

останов) и удалите сигнал об ошибке.

Дисплей системы управления

Настройка / Функция "графический экран"

Нажимайте

[SETTING/GRAPHIC]

(настройка/графика), пока не увидите Экран

настройки.

Настройки изменяют поведение токарного станка, см. раздел

«Настройки», начинающийся на странице 397, где имеется более подробное

описание.

Чтобы использовать графический режим, нажимайте

[SETTING/GRAPHIC]

(настройка/графика), пока не увидите Графический экран. В графическом режиме

визуально отображается пробный прогон программы обработки детали без

перемещения осей и возможности повредить инструмент или деталь из-за ошибок

программирования. Эта функция полезнее режима пробного прогона, поскольку

можно проверить всех коррекции детали, коррекции на инструмент и пределы

перемещения до запуска станка. Это значительно снижает возможность удара во

время наладки. См. раздел «Графический режим» на странице 114, где имеется

более подробное описание.

Активные коды

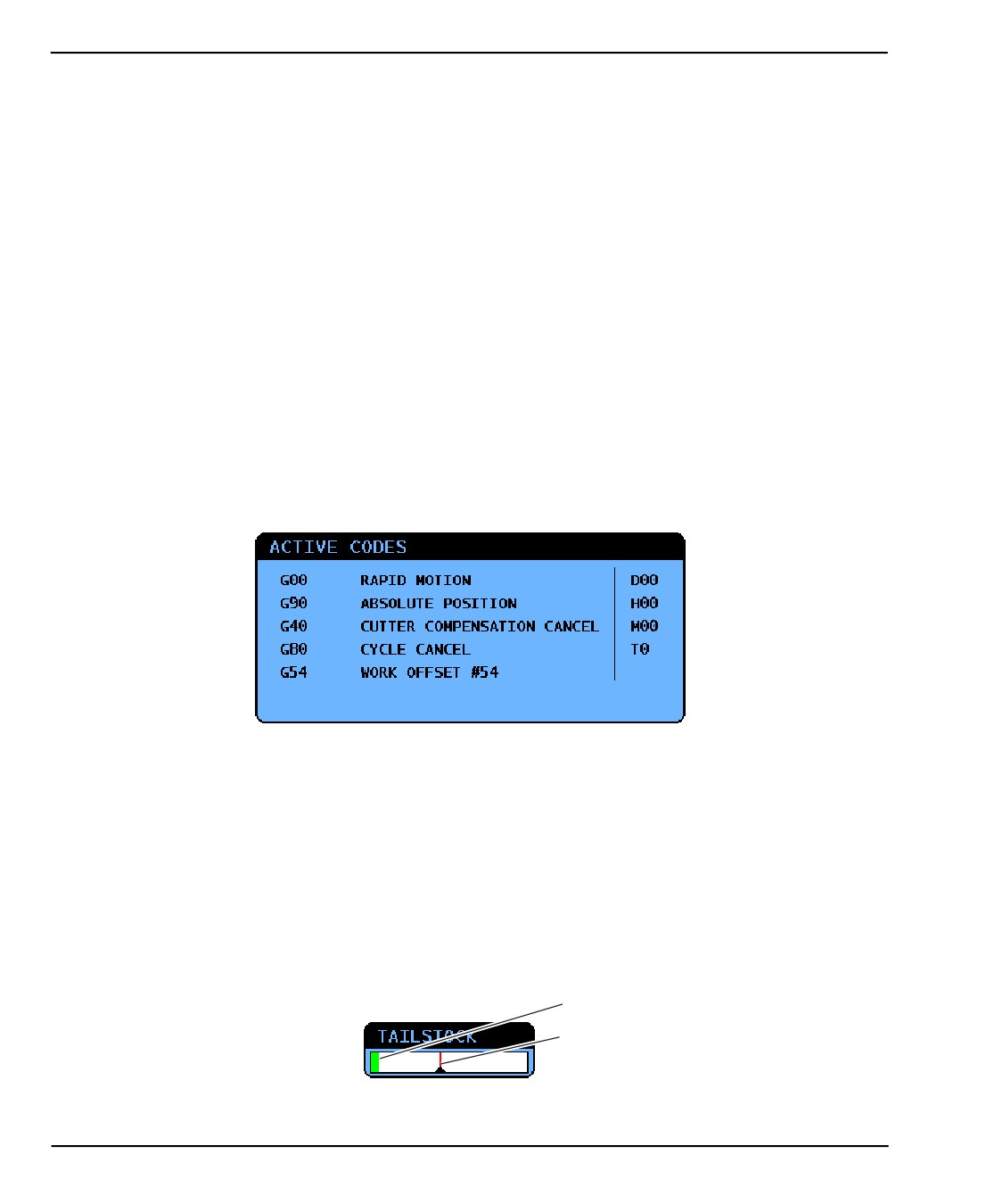

F2.11: Пример дисплея Активных кодов

Этот дисплей обеспечивает данные только для чтения, в реальном времени о кодах,

которые в настоящий момент активны в программе, а именно: о кодах, которые

определяют текущий тип перемещения (ускоренное перемещение против линейной

подачи против круговой подачи), о системе позиционирования (абсолютная против

относительной), о коррекции на инструмент (левая сторона, правая сторона или

выключена), об активном стандартном цикле и о коррекции детали. Этот дисплей

также выдает активные Dnn, Hnn, Tnn и самый недавний код Mnnn .

Экран задней бабки

F2.12: Пример экрана задней бабки

На экране отображается информация о [1] текущем и [2] максимальном давлении

задней бабки.

Введение

Работающий инструмент

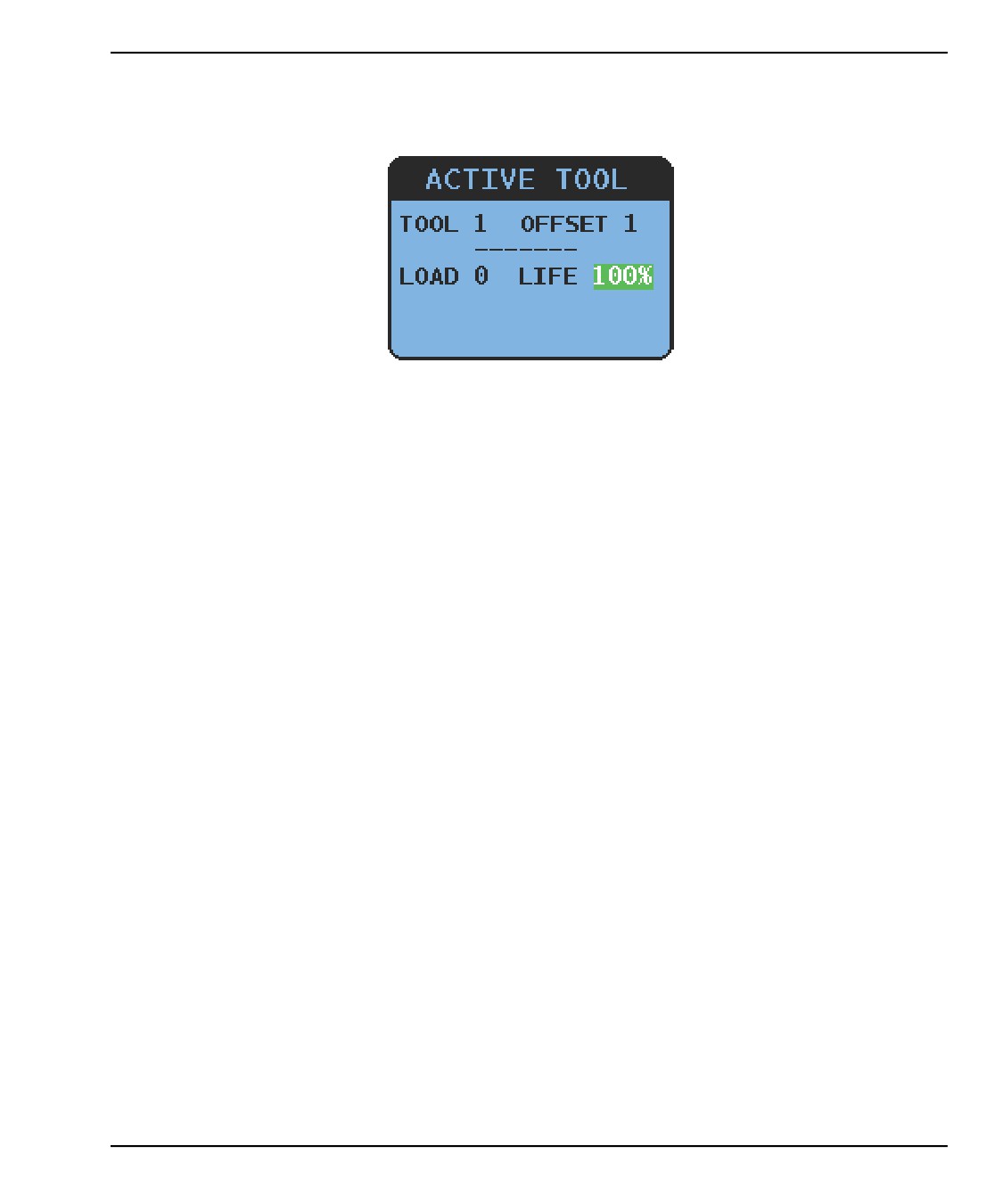

F2.13: Пример дисплея работающего инструмента

Уровнемер СОЖ

Уровень СОЖ показан в правом верхнем углу экрана в режиме РАБОТА:ПАМ.

Вертикальный столбец показывает уровень СОЖ. Если СОЖ достигает уровня,

который может вызвать прерывание подачи СОЖ, вертикальный столбец мигает.

Этот уровнемер также отображается в режиме ДИАГНОСТИКА на вкладке ПРИБОРЫ.

Дисплей таймеров и счетчиков

Раздел таймеров этого экрана (расположен выше нижней правой части экрана)

обеспечивает информацию о времени цикла (текущий цикл, прошедший цикл

и осталось).

Раздел счетчиков также включает два счетчика M30, а также дисплей «Осталось

циклов».

•

Счетчик M30 #1: Счетчик M30 #2: каждый раз, когда программа достигает

команды M30, эти счетчики увеличиваются на единицу. Если настройка 118

включена, также происходит приращение счетчиков каждый раз, когда

программа достигает команды M99.

•

Если включены макросы, можно удалить или изменить счетчик M30 #1 с

помощью #3901, а счетчик M30 #2 - с помощью #3902 (#3901=0).

•

См. страницу 5 где содержится информация о том, как выполнять сброс

таймеров и счетчиков.

•

Осталось циклов: отображается количество циклов подпрограммы,

остающихся до завершения текущего цикла.

Дисплей системы управления

Дисплей сигналов об ошибке

Можно использовать этот дисплей для получения дополнительной информации о

сигналах об ошибке станка, когда они выдаются, для просмотра всей хронологии

сигналов об ошибке станка, или для ознакомления с сигналами об ошибке, которые

могут происходить.

Нажимайте [ALARMS] (сигналы об ошибке), пока не появится дисплей сигналов об

ошибке. Нажимайте клавиши курсора [RIGHT]

(вправо) и

[LEFT]

(влево) для

перехода между (3) различными экранами дисплея сигналов об ошибке:

•

Экран активных сигналов об ошибке показывает сигналы об ошибке, которые в

настоящий момент влияют на работу станка. Для просмотра следующего

сигнала об ошибке можно использовать клавиши курсора [UP] (вверх) и

[DOWN] (вниз), они отображаются по одному.

•

На экране хронологии сигналов об ошибке показан список сигналов об ошибке,

которые недавно повлияли на работу станка.

•

Экран просмотра сигналов об ошибке показывает подробное наименование

последнего выданного сигнала об ошибке. Можно также ввести номер любого

сигнала об ошибке и нажать [ENTER] (ввод), чтобы ознакомиться с его

описанием.

Сообщения

Можно добавить сообщение на экране СООБЩЕНИЯ, оно будет сохраняться, пока не

будет удалено или изменено. Экран СООБЩЕНИЯ появляется на дисплее при

включении питания, если в системе нет новых сигналов об ошибке. Для чтения,

добавления или удаления сообщений:

Нажимайте [ALARMS] (сигналы об ошибке), пока не появится экран

СООБЩЕНИЯ.

Наберите сообщение на вспомогательной клавиатуре.

Нажмите [CANCEL] (отмена) или [SPACE] (пробел) для удаления имеющихся

символов. Нажмите [DELETE] (удалить), чтобы удалить всю строку. Данные

сообщения автоматически записываются и сохраняются даже в состоянии

выключенного питания.

Введение

Предупредительные сообщения о сигнале об ошибке

Станки Haas имеют простую программу, которая при появлении сигнала об ошибке

может передать предупреждение на заданный адрес электронной почты или на

мобильный телефон. Настройка этого приложения требует ввода некоторых

параметров сети; если вам неизвестны необходимые настройки, спросите своего

системного администратора или поставщика услуг Интернета.

Прежде чем настраивать предупредительные сообщения, убедитесь, что у станка

есть подключение к локальной сети, а настройка 900 определяет уникальное сетевое

имя станка. Эта функция требует наличия опции Ethernet и версии программного

обеспечения 18.01 или позже.

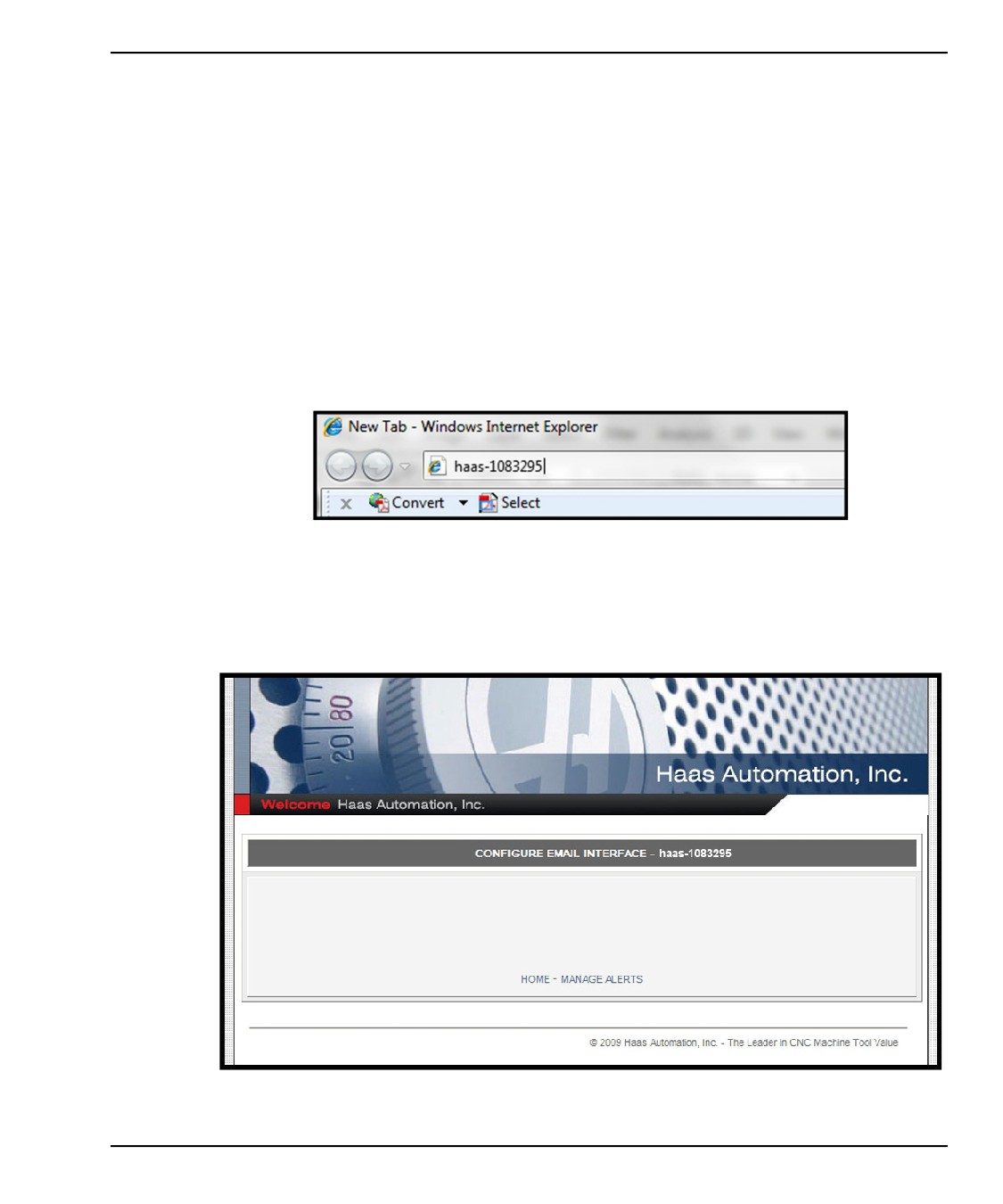

С помощью Интернет-браузера на другом устройстве, подключенном к вашей

сети, введите сетевое имя станка (настройка 900) в адресную строку браузера

и нажмите [ENTER] (ввод).

Может появиться сообщение с запросом установить файл «куки» в браузере.

Это будет происходить каждый раз при доступе к станку с другого компьютера

или браузера, или после того как истек срок действия имеющегося файла

«куки». Щелкните OK.

Появится домашний экран с опциями настройки внизу экрана. Щелкните

Управление предупредительными сообщениями.

Дисплей системы управления

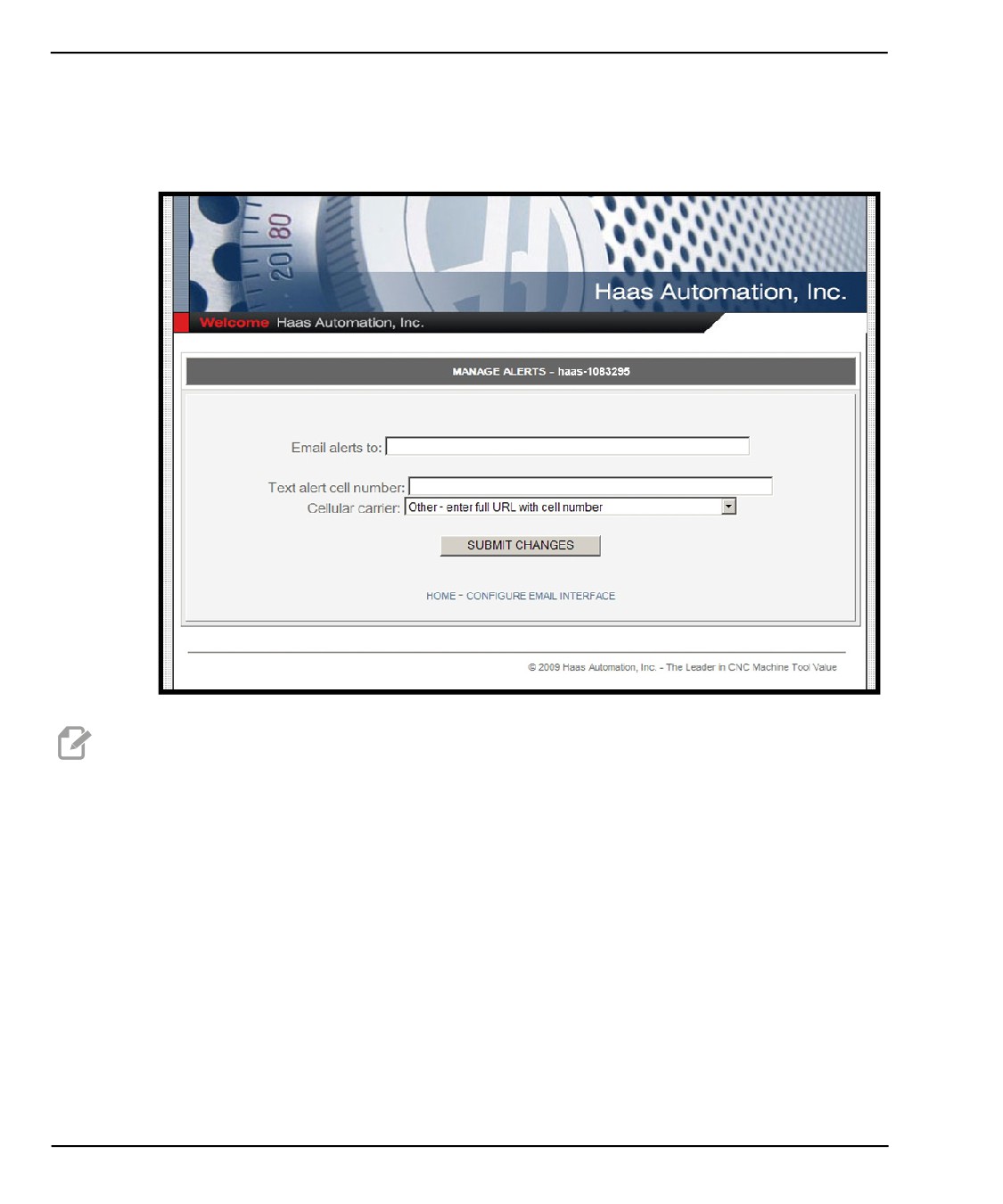

На экране «Управление предупредительными сообщениями» введите адрес

электронной почты и/или номер сотового телефона, на который необходимо

получать предупредительные сообщения. При вводе номера сотового

телефона выберите оператора в ниспадающем меню, ниже поля для указания

номера. Щелкните СОХРАНИТЬ ИЗМЕНЕНИЯ.

ПРИМЕЧАНИЕ: Если ваш оператор сети сотовой связи не указан в списке в

меню, обратитесь к оператору и узнайте адрес электронной

почты, через который можно получать текстовые сообщения.

Введите этот адрес в поле «адрес электронной почты».

Введение

Щелкните Конфигурация интерфейса почты.

ПРИМЕЧАНИЕ: Персонал по техническому обслуживанию Haas Automation не

может диагностировать или устранять неполадки вашей

сети.

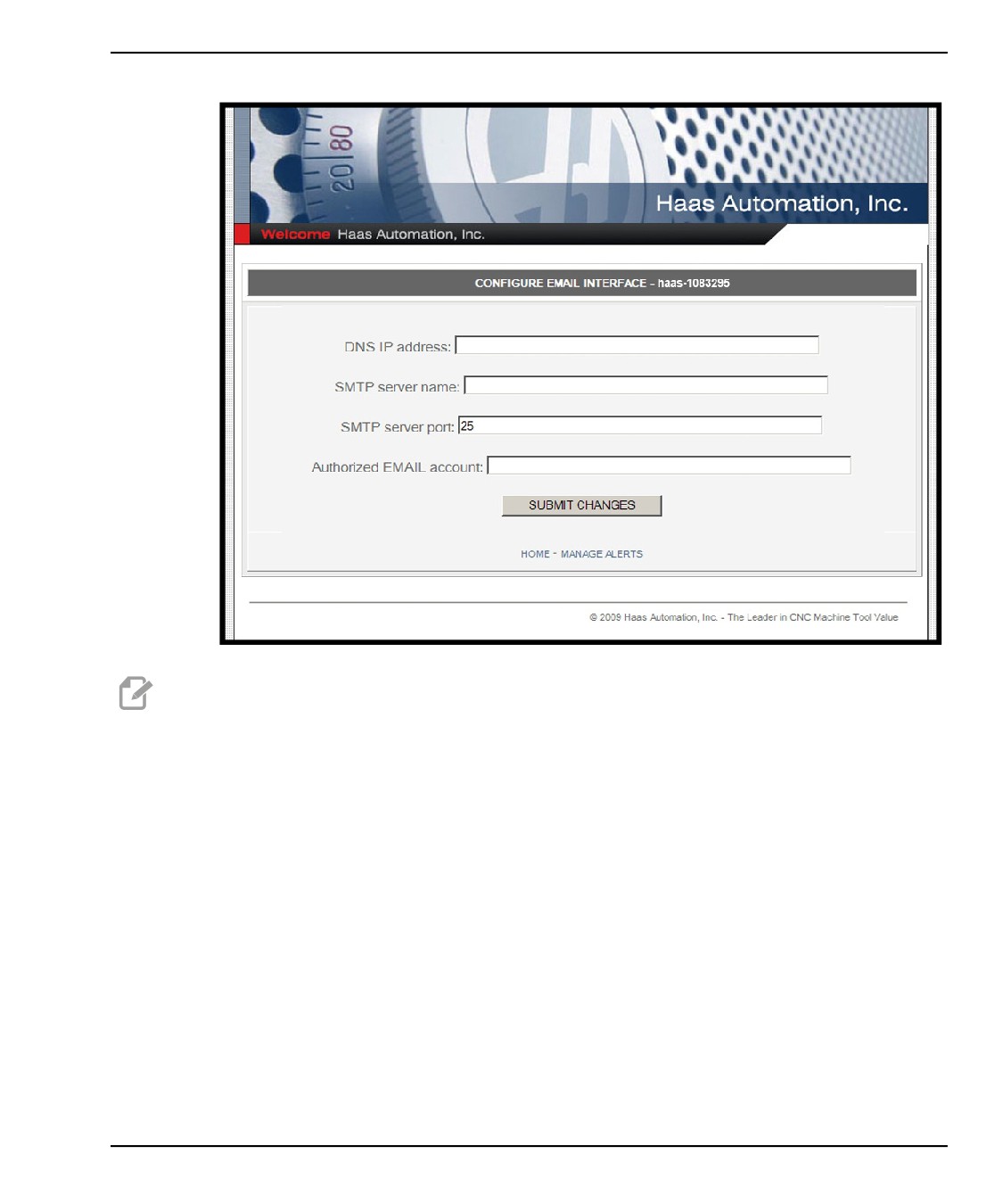

Внесите данные своей системы электронной почты в соответствующие поля.

Если вам неизвестны необходимые значения, обратитесь за информацией к

своему системному администратору или поставщику услуг Интернет. По

окончании щелкните кнопку Сохранить изменения.

В первом поле введите IP-адрес своего сервера доменных имен (DNS).

Во втором поле введите имя своего сервера SMTP.

В третье поле, порт сервера SMTP, уже внесено самое распространенное

значение (25). Изменять эту настройку следует, только если настройка по

умолчанию не работает.

Дисплей системы управления

В последнее поле введите авторизованный адрес электронной почты, на

который приложение будут отправлять предупредительное сообщение.

Чтобы вызвать сигнал об ошибке для проверки системы, нажмите

[EMERGENCY STOP] (аварийный останов). На заданный электронный адрес

или номер телефона должно поступить сообщение электронной почты или

SMS с информацией о сигнале об ошибке.

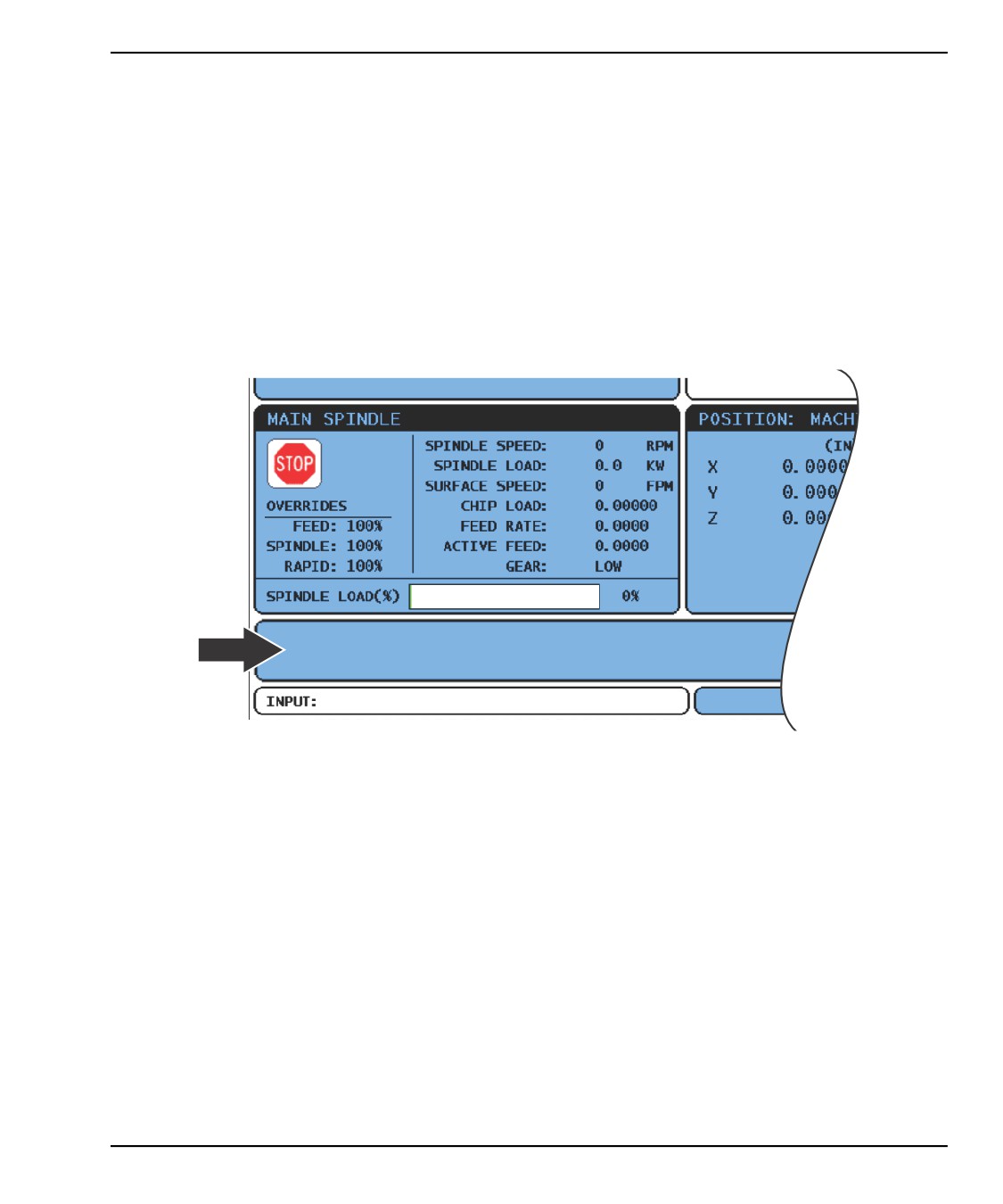

Строка состояния системы

Строка состояния системы - это область экрана только для чтения, расположенная

внизу в центре. В ней отображаются сообщения для пользователя о действиях,

предпринятых им.

Экран координат

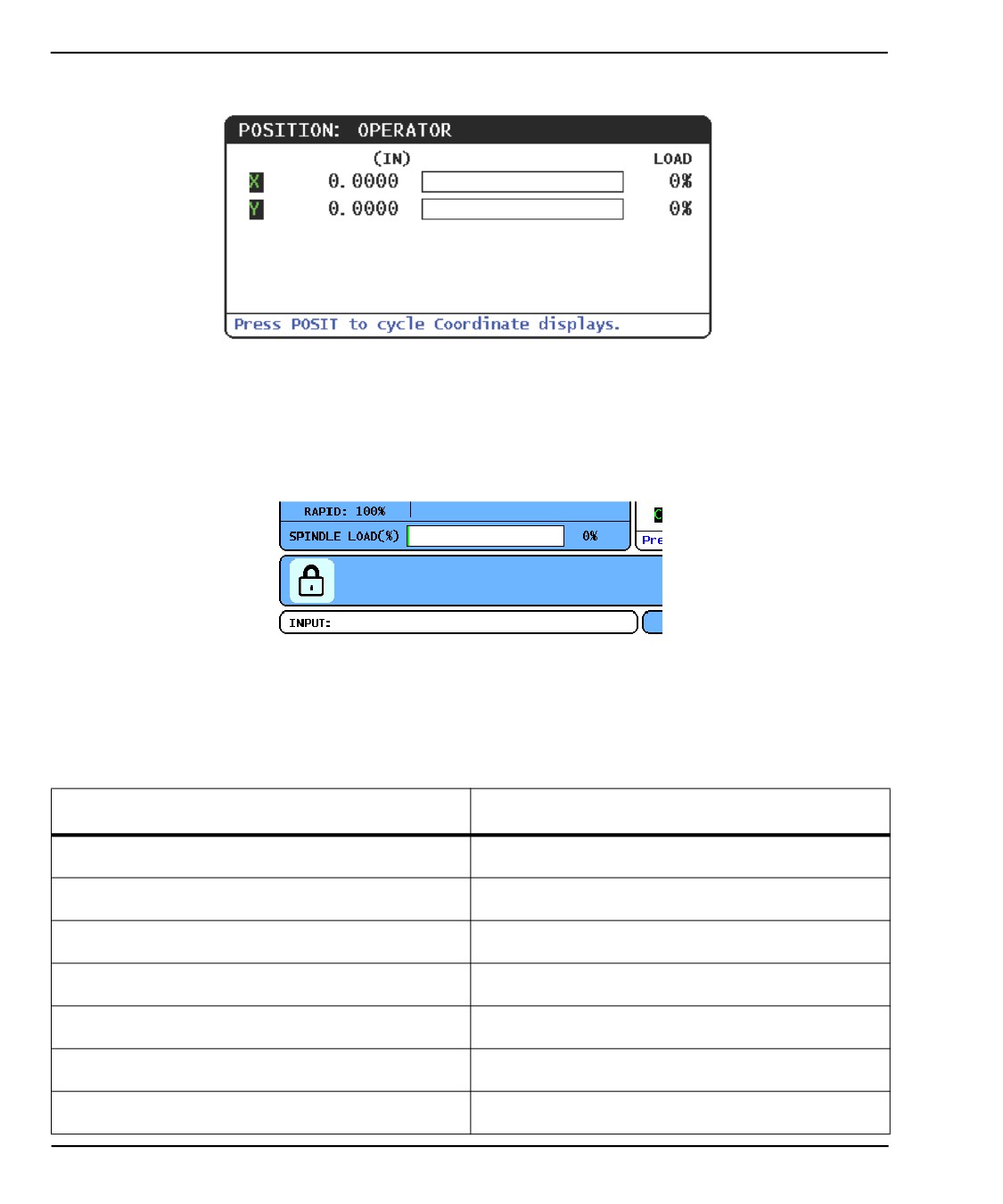

Экран координат обычно отображается внизу вблизи центра экрана. На нем

показывается текущее положение оси относительно четырех опорных точек

(оператор, деталь, станок и оставшееся перемещение). В режиме

НАЛАДКА:ТОЛЧКОВАЯ ПОДАЧА этот экран показывает все относительные

координаты одновременно. В других режимах нажмите [POSITION] (положение) для

перелистывания различных опорных точек.

T2.17:

Точки опорного положения оси

Экран

координат

Функция

ОПЕРАТОР

Эти координаты показывают расстояние, на которое была выполнена толчковая

подача осей. Они не обязательно отображают фактического расстояния оси от

начала координат станка за исключением случая, когда станок был включен в

первый раз.

ДЕТАЛЬ (G54)

Отображение координат осей относительно начала координат детали. При

включении питания это положение использует коррекцию детали G54

автоматически. Затем отображаются координаты осей относительно последней

использованной коррекции детали.

СТАНОК

Отображаются координаты осей относительно начала координат станка.

ОСТАВШЕЕСЯ

Отображается расстояние, остающееся до достижения осями положения по

ПЕРЕМЕЩЕНИЕ

команде. В режиме НАЛАДКА:ТОЛЧКОВАЯ ПОДАЧА можно использовать этот

дисплей координат для отображения расстояния прохода. Для обнуления этого

значения измените режим (ПАМ, РВД), а затем переключитесь обратно в режим

НАЛАДКА:ТОЛЧКОВАЯ ПОДАЧА.

Введение

Выбор оси экрана координат

Используйте эту функцию, чтобы изменить ось, координаты которой отображаются

на экране.

При активном экране координат нажмите [F2]. Появится всплывающее меню

Выбор оси.

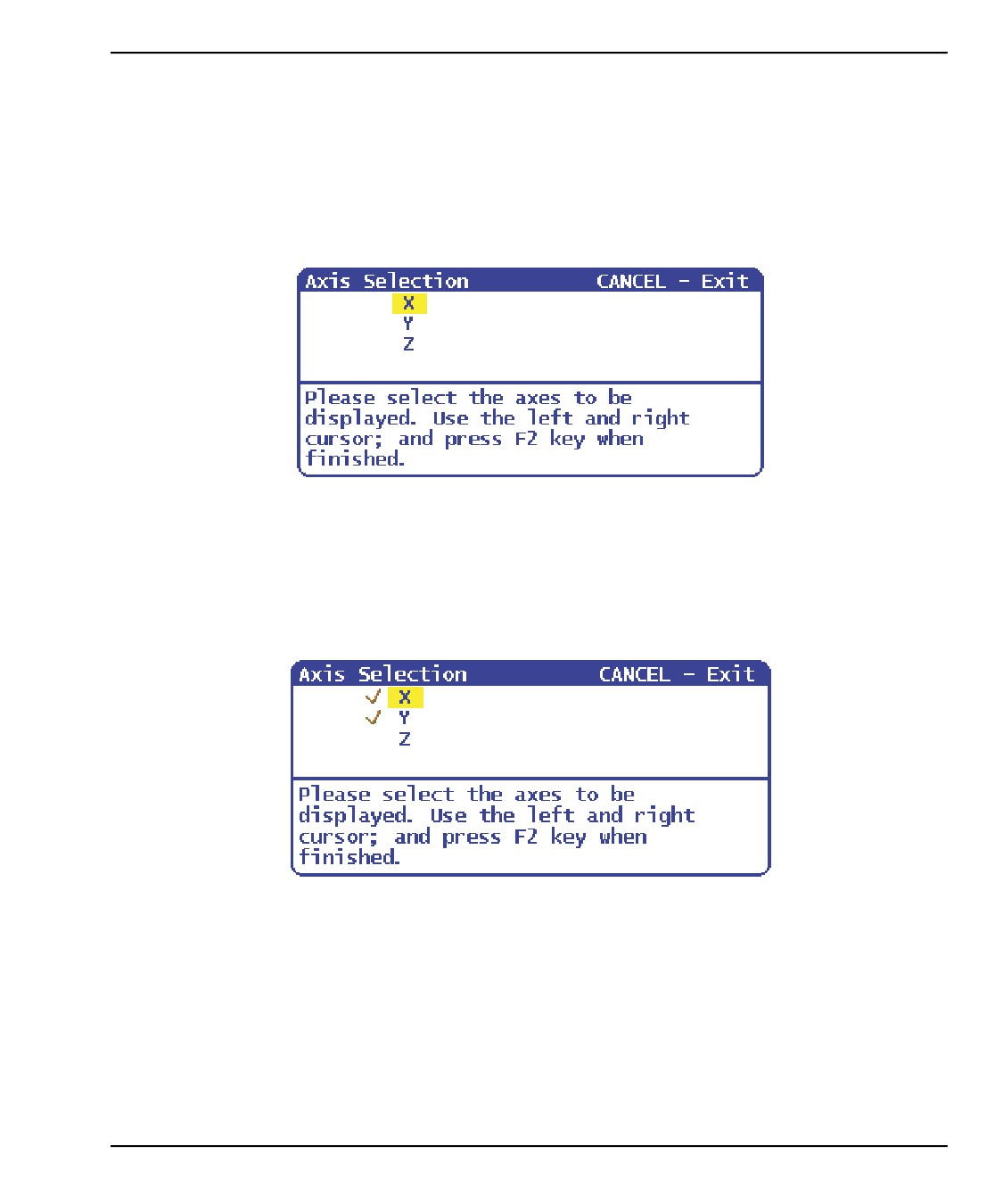

F2.14: Всплывающее меню выбора оси.

Нажмите клавиши курсора [LEFT] (влево), [RIGHT] (вправо), [UP] (вверх) или

[DOWN] (вниз), чтобы выделить букву оси.

Нажмите [ENTER] (ввод), чтобы поставить отметку в поле выбора рядом с

выделенной буквой оси. Эта отметка означает, что необходимо включить букву

этой оси в экран координат.

F2.15: Оси X и Y, выбранные в меню выбора оси

Повторите пункты 2 и 3, пока не будут выбраны все оси, которые необходимо

отобразить.

Нажмите [F2]. Экран координат обновляется с выбранными осями.

Дисплей системы управления

F2.16: Обновленный экран координат

поле ввода

Поле ввода - это участок для ввода данных, расположенный в нижнем левом углу

экрана. В нем отображаются набираемые на клавиатуре символы.

F2.17: поле ввода

Ввод специальных символов

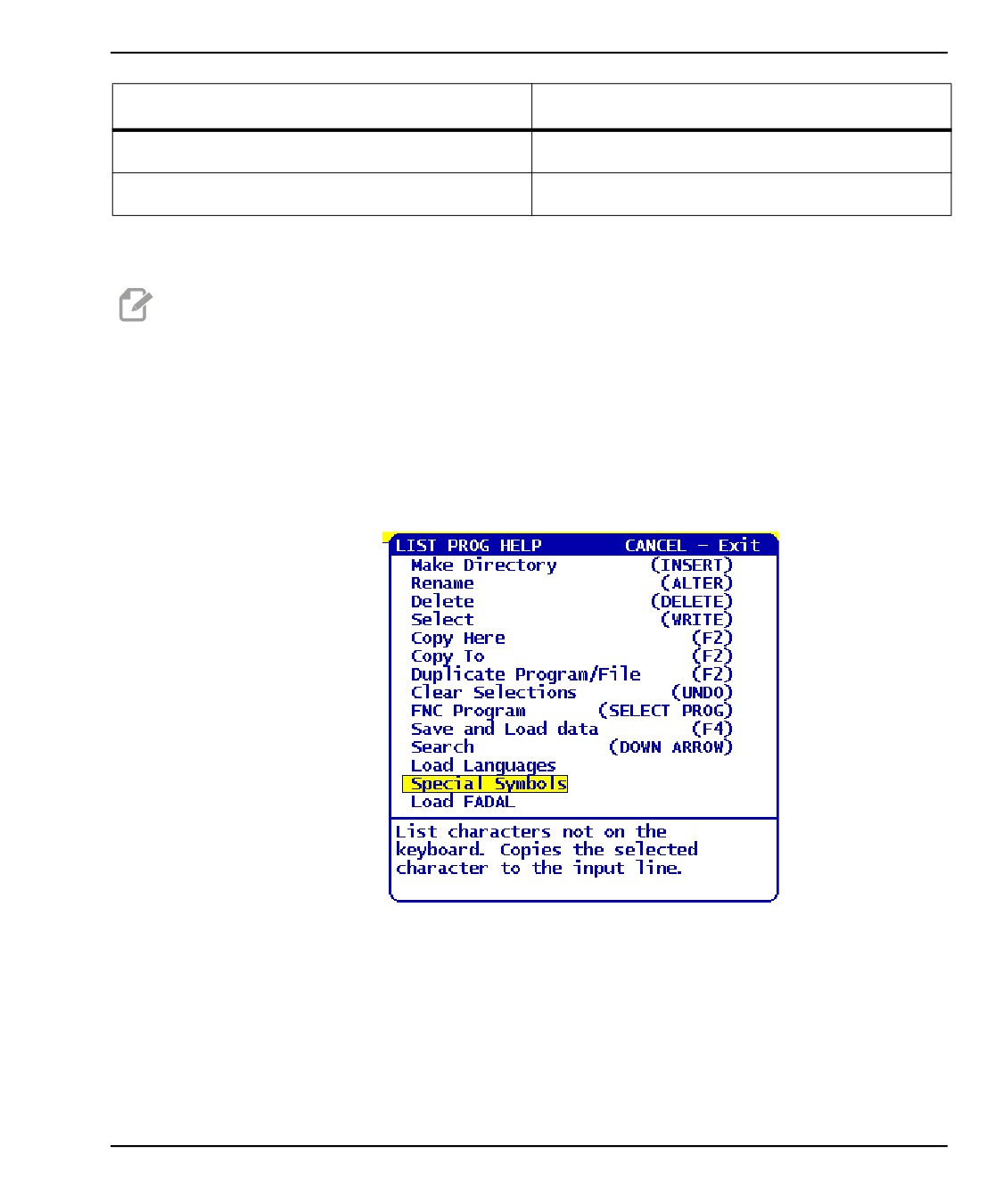

Некоторые специальные символы не находятся на вспомогательной клавиатуре.

T2.18:

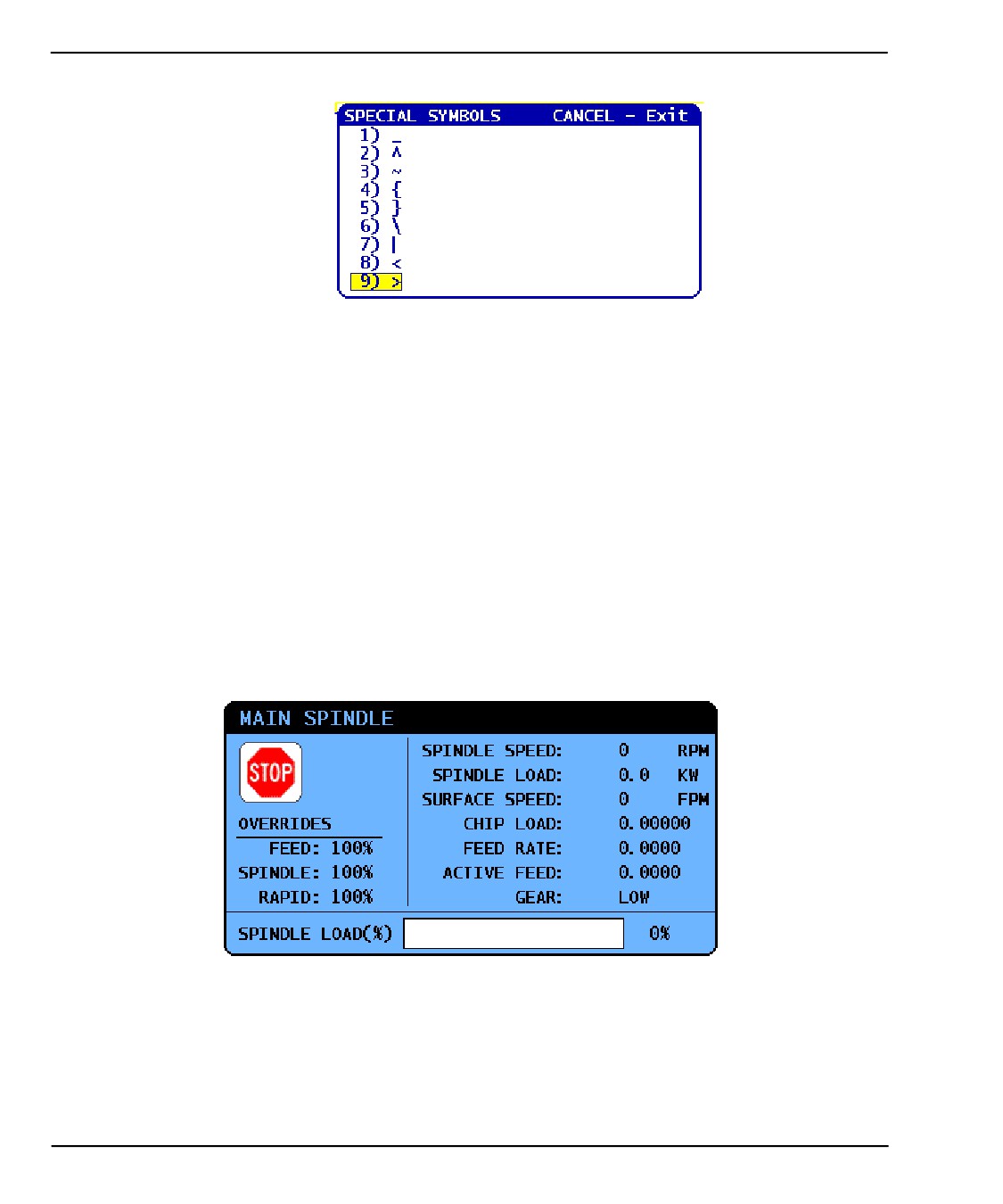

Специальные символы

Символ

Название

символ подчеркивания

знак вставки

тильда

{

открывающая фигурная скобка

}

закрывающая фигурная скобка

обратная косая черта

вертикальная линия

Введение

Символ

Название

меньше

больше

Чтобы ввести специальные символы, действуйте, как указано ниже:

ПРИМЕЧАНИЕ: Чтобы получить доступ к меню СПЕЦИАЛЬНЫЕ

СИМВОЛЫ,

необходимо подключить к подвесному пульту управления

устройство USB или дополнительный жесткий диск.

Нажмите [LIST PROGRAMS] (список программ) и выберите УСТРОЙСТВО USB

или ЖЕСТКИЙ ДИСК (опция).

Нажмите [F1].

В меню СПРАВКА СПИСКА ПРОГРАММ будет следующее:

Выберите Специальные символы и нажмите [ENTER] (ввод).

Дисплей системы управления

В списке СПЕЦИАЛЬНЫЕ СИМВОЛЫ будет следующее:

Выберите символ и нажмите [ENTER] (ввод), чтобы копировать символ в поле

ВВОД:.

Например, чтобы изменить имя каталога на МОЙ_КАТАЛОГ:

Выделите каталог с именем, которое необходимо изменить.

Введите с клавиатуры МОЙ.

Нажмите [F1].

Выберите Специальные символы и нажмите [ENTER] (ввод).

Выделите _ (символ подчеркивания) и нажмите [ENTER] (ввод).

Введите с КАТАЛОГ.

Нажмите [ALTER] (изменить).

Экран основного шпинделя

F2.18: Экран основного шпинделя (состояние скорости и подачи)

Первый столбец этого экрана содержит информацию о состоянии шпинделя и

текущих значениях коррекции для шпинделя, подачи, и ускоренных перемещений.

Во втором столбце отображается фактическая нагрузка двигателя в киловаттах. Это

значение отражает фактическую мощность шпинделя, поступающую на инструмент.

На экране также отображается текущая запрограммированная и фактическая

скорость вращения шпинделя, а также запрограммированная и фактическая

скорость подачи.

Введение

Гистограмма индикатора нагрузки шпинделя указывает текущую нагрузку шпинделя,

как процентное отношение от мощности двигателя.

2.2.5

Снимок экрана

Система управления может сделать снимок текущего экрана и сохранить его на

подключенном устройстве USB или жестком диске. Если устройство USB не

подключено, и станок не оснащен жестким диском, изображение не будет сохранено.

Если необходимо сохранить снимок экрана с особым именем файла, сначала

введите его. Система управления добавляет расширение файла «*.bmp»

автоматически.

ПРИМЕЧАНИЕ: Если имя файла не задано, система управления использует имя

файла по умолчанию: snapshot.bmp. При этом будет стерт

снимок экрана, ранее сохраненный с именем по умолчанию.

Обязательно каждый раз задавайте имя файла, если

необходимо сохранить серию снимков экрана.

Нажмите [SHIFT].

Нажмите [F1].

Снимок экрана сохраняется на устройстве USB или на жестком диске станка, и

система управления выдает сообщение Снимок

сохранен на ЖД/USB по

окончании процесса.

2.3

Базовая навигация по меню с вкладками

Меню с вкладками используется в нескольких функциях управления, например,

параметры, настройки, справка, список программ и СИП. Для навигации по этим

меню:

Используйте клавиши курсора [LEFT] (влево) и [RIGHT] (вправо) для выбора

вкладки.

Нажмите [ENTER] (ввод) для открытия вкладки.

Если выбранная вкладка содержит вложенные вкладки, используйте клавиши

курсора, затем нажмите [ENTER] (ввод), чтобы выбрать необходимую

вложенную вкладку. Снова нажмите [ENTER] (ввод), чтобы открыть вложенную

вкладку.

Снимок экрана

ПРИМЕЧАНИЕ: В меню с вкладками для параметров и настроек и в разделе

ПРОСМОТР

СИГНАЛОВ

ОБ

ОШИБКЕ экрана Сигнал

об

ошибке / Сообщения, можно ввести номер параметра,

настройки или сигнала об ошибке, который необходимо

просмотреть, затем нажать клавишу курсора [UP] (вверх) или

[DOWN] (вниз) для просмотра искомого.

Нажмите [CANCEL] (отмена), если необходимо закрыть вложенную вкладку и

возвратиться на вкладку высшего уровня.

2.4

Справка

Используйте функцию справки, если необходимо получить информацию о функциях

станка, командах или программировании. Содержание настоящего руководства

также имеется в системе управления.

При нажатии [HELP] (справка) появляется всплывающее меню с вариантами для

выбора различной справочной информации. Для прямого доступа к меню справки с

вкладками, снова нажмите

[HELP]

(справка). См. страницу 57, где имеется

информация об этом меню. Для выхода из функции справки снова нажмите [HELP]

(справка).

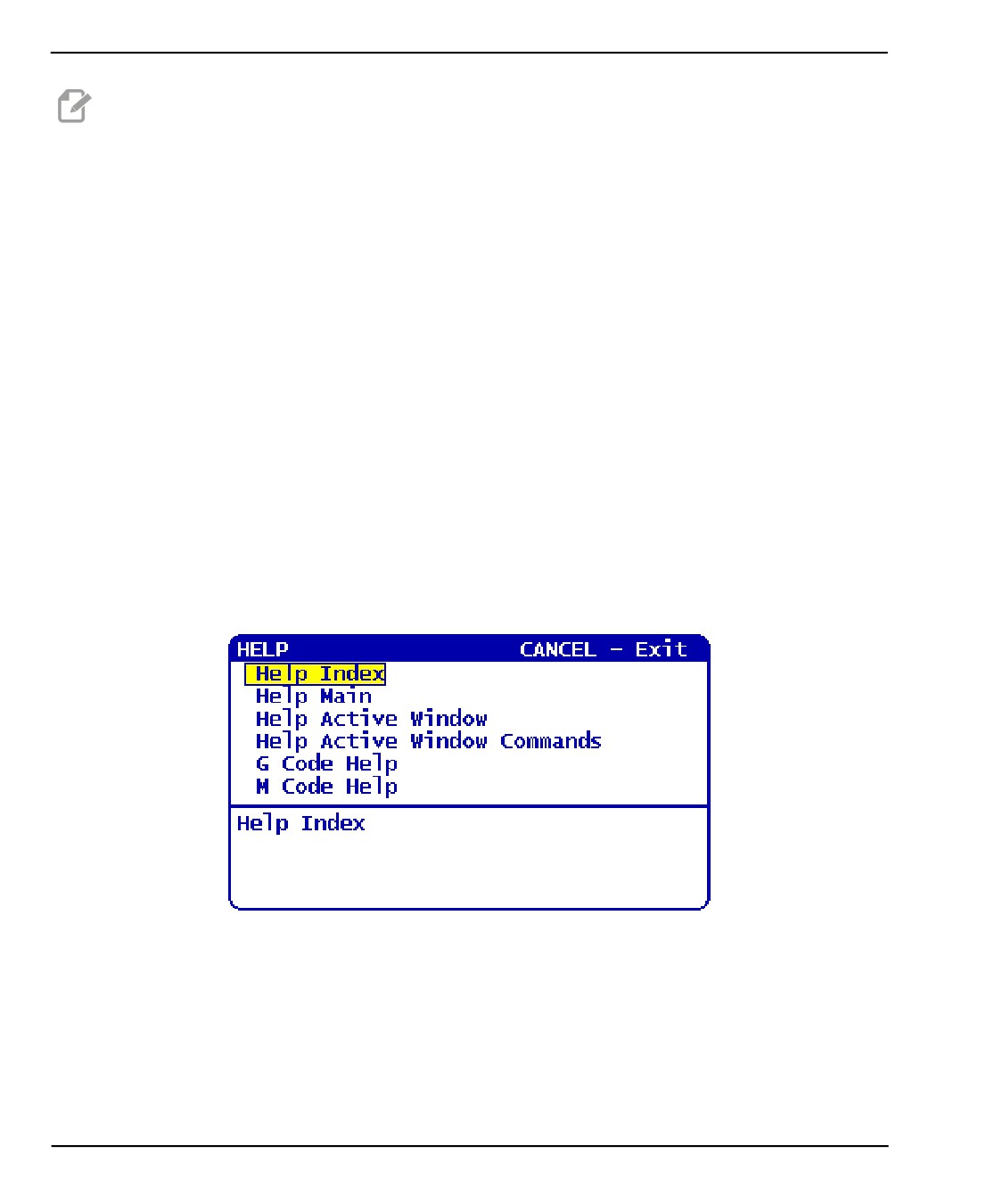

F2.19:

Всплывающее меню справки

Используйте клавиши курсора [UP] (вверх) и [DOWN] (вниз), чтобы выделить

вариант, затем нажмите [ENTER] (ввод) для его выбора. Варианты, доступные в этом

меню:

•

Указатель справки - Дает список доступных разделов справки, из которых

можно делать выбор. Дополнительную информацию см. в разделе «Указатель

справки» на странице 58.

Введение

•

Основная справка - Дает содержание для руководства оператора в системе

управления. Используйте клавиши курсора [UP] (вверх) и [DOWN] (вниз),

чтобы выбрать раздел, и нажмите [ENTER] (ввод) для показа содержания

раздела.

•

Справка активного окна - Дает раздел системы справки, который относится

к текущему активному окну.

•

Справка команд активного окна - Дает список доступных команд для

активного окна. Можно использовать горячие клавиши, перечисленные в

круглых скобках, или можно можете выбрать команду из списка.

•

Справка кода G - Дает список кодов G, которые можно выбрать так же, как

варианты в Основной справке для получения дополнительной информации.

•

Справка кода M - Дает список кодов M, которые можно выбрать так же, как

варианты в Основной справке для получения дополнительной информации.

2.4.1

Меню справки с вкладками

Для доступа к меню справки с вкладками нажимайте СПРАВКА, пока не появится

Содержание

руководства

оператора. Затем можно перемещаться по

содержанию руководства оператора, которое сохранено в системе управления.

Можно перейти к другим функциям справки из меню с вкладками: нажмите [CANCEL]

(отмена) для закрытия вкладки Содержание руководства оператора, и появится

доступ к остальной части меню. Информацию о перемещении по меню с вкладками

см. на странице 55.

Это доступные вкладки. Они подробнее описаны в разделах ниже.

•

Поиск

- Позволяет ввести ключевое слово для поиска в содержании

руководства оператора, которое сохранено в системе управления.

•

Указатель справки - Дает список доступных разделов справки, из которых

можно делать выбор. Это то же самое, что пункт меню Указатель справки,

описанный на странице 58.

•

Таблица сверл - Дает справочную таблицу размеров сверл и метчиков с

десятичными аналогами.

•

Калькулятор - Это меню с вложенными вкладками обеспечивает несколько

вариантов геометрических и тригонометрических калькуляторов. См.

дополнительную информацию в разделе «Вкладка калькулятора», начиная на

странице 58.

2.4.2

Вкладка поиска

Используйте вкладку «Поиск» для поиска в содержании справки по ключевым

словам.

Нажмите [F1] для поиска в содержании руководства, или нажмите «[ОТМЕНА]»

для выхода из вкладки «Справка» и выбора вкладки «Поиск».

Введите искомую строку в текстовое поле.

Указатель справки

Нажмите [F1] для осуществления поиска.

На странице с результатами отображаются разделы, которые содержат

искомую строку, для просмотра выделите раздел и нажмите [ENTER] (ввод).

2.4.3

Указатель справки

Этот вариант выдает список разделов руководства, с которых можно перейти к самой

информации экранного руководства. Используйте клавиши курсора, чтобы выделить

необходимый раздел, затем нажмите [ENTER] (ввод) для перехода к этому разделу

руководства.

2.4.4

Вкладка «Сверлильный стол»

Представляет размер сверлильного стола с десятичными эквивалентами и

размерами метчика.

Выберите вкладку «Сверлильный стол». Нажмите [ВВОД].

Используйте клавиши [PAGE UP] (предыдущая страница) или [PAGE DOWN]

(следующая страница) и клавиши курсора [UP] (вверх) и [DOWN] (вниз), чтобы

осуществлять чтение таблицы.

2.4.5

Вкладка калькулятора

Вкладка КАЛЬКУЛЯТОР имеет вложенные вкладки для различных функций

калькулятора. Выделите необходимую вложенную вкладку и нажмите [ENTER]

(ввод).

Калькулятор

Все внутренние вкладки калькулятора выполняют простые действия сложения,

вычитания, умножения и деления. При выборе одной из внутренних вкладок

появляется окно калькулятора с указанием возможных операций (ЗАГРУЗКА, +, -, * и

/). Числа вводятся для вычисления из поля ввода после нажатия [ENTER] (ввод).

Первоначально выделены ЗАГРУЗКА и окно калькулятора. Другие варианты

можно выбрать с помощью клавиш курсора [LEFT]/[RIGHT] (влево/вправо).

Числа вводятся набором их на клавиатуре и нажатием [ENTER] (ввод). Если

введено число и выделены функция ЗАГРУЗИТЬ и окно калькулятора, это число

автоматически помещается в окно калькулятора.

Если вводится число, пока выбрана одна их прочих функций (+, -, *, /),

соответствующее вычисление выполняется с только что введенным числом и

числом, которое уже было в окне калькулятора.

В поле ввода калькулятора также можно вводить математические выражения.

Например, наберите 23*4- 5.2+6/2 и нажмите [ENTER] (ввод). Система

управления оценивает это выражение, сначала выполняет умножение и

деление, и затем - вычитание и сложение. Результат: 89,8 - отображается в

окне. Использовать степени не допускается.

Введение

ПРИМЕЧАНИЕ: В поле, метка которого выделена, ввести данные невозможно,

Для прямого изменения поля удалите данные из других полей

(нажав [F1] или [ENTER] (ввод)), пока метка не перестанет

быть выделенной.

Функциональные клавиши: Функциональные клавиши используются для

копирования и вставки результатов вычислений в текст программы или в

другую область калькулятора.

[F3]: В режимах РЕДАКТИРОВАНИЯ и РУЧНОГО ВВОДА ДАННЫХ клавиша

[F3] копирует выделенное значение результата расчетов

(тригонометрия/круговое фрезерование/нарезание резьбы метчиком) в строку

ввода данных внизу экрана. Это облегчает работу, если вычисленное значение

необходимо использовать в программе.

В функции калькулятора нажатие [F3] копирует значение из окна калькулятора

в выделенную область ввода данных для выполнения расчетов

(тригонометрия, интерполяция или фрезерование/нарезание резьбы

метчиком).

[F4]: В функции калькулятора эта кнопка использует выделенное значение

(тригонометрия/интерполяция или фрезерование/нарезание резьбы метчиком)

для загрузки, сложения, вычитания, умножения или деления при помощи

калькулятора.

Вложенная вкладка тригонометрии

На странице тригонометрического калькулятора можно ввести несколько размеров

треугольника и получить решение для остальных значений. Для наборов исходных

данных, предполагающих наличие нескольких решений, повторный ввод последнего

значения вызовет отображение следующего возможного решения.

Используйте клавиши курсора [UP] (вверх) и [DOWN] (вниз) для выбора поля

для ввода значения.

Введите значение, затем нажмите [ENTER] (ввод).

Введите известные длины и углы треугольника.

После ввода достаточного количества данных система управления решает

треугольник и отображает результаты.

Вкладка калькулятора

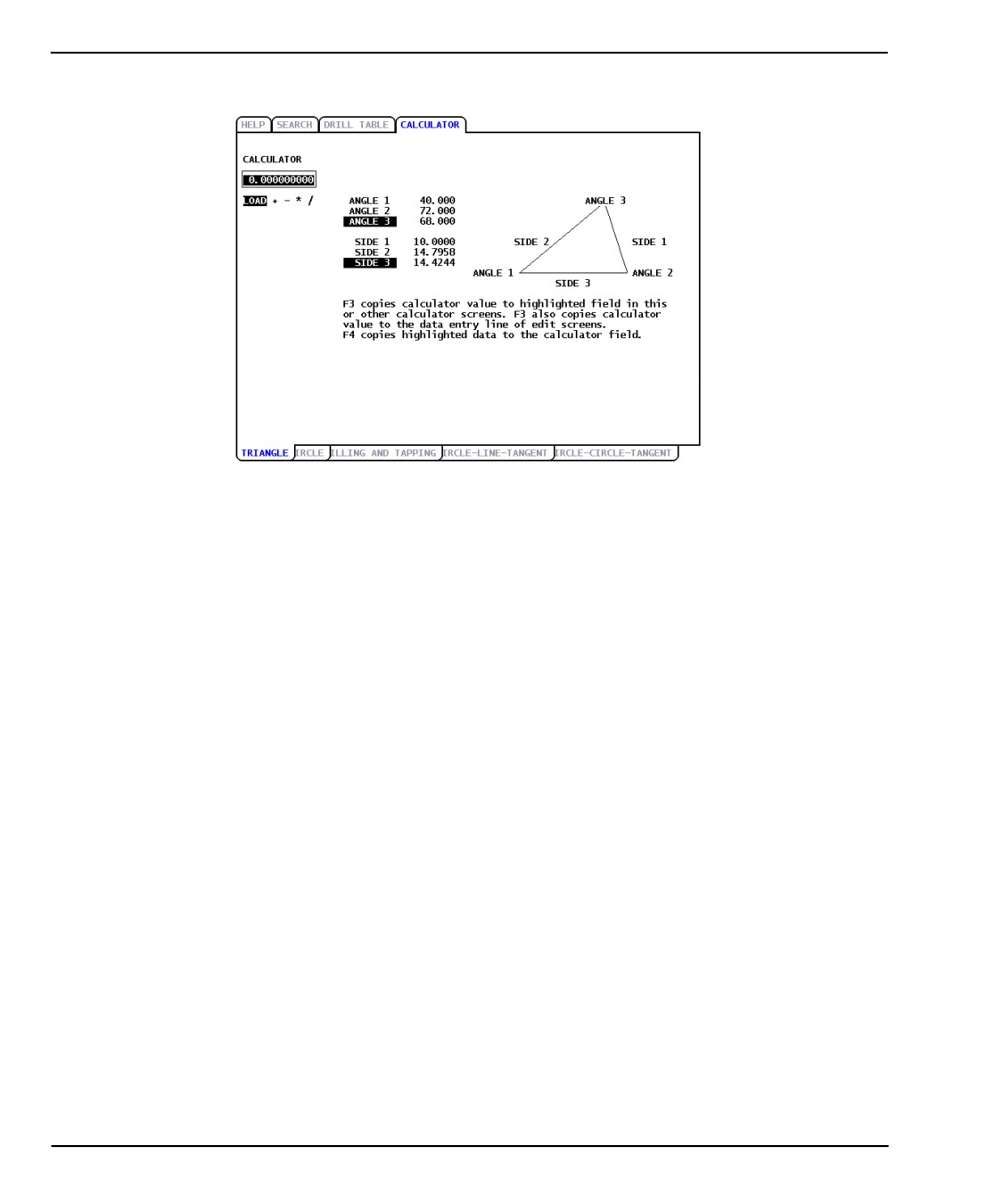

F2.20: Пример тригонометрического калькулятора

Вложенная вкладка «Окружность»

Эта страница круговой интерполяции калькулятора предназначена для решения

окружностей.

Используйте клавиши курсора [UP] (вверх) и [DOWN] (вниз) для выбора поля

для ввода значения.

Введите данные центра, радиуса, углов, начальной и конечной точки. Набрав

на клавиатуре порцию данных, нажмите [ENTER] (ввод).

Когда введено достаточно данных, система управления решает задачу для кругового

перемещения и отображает остальные значения. Нажмите [ENTER] (ввод) в поле

НАПРАВЛ-Е для переключения между значениями ЧС/ПЧС. Система управления

также перечисляет разные форматы, в которых может программироваться такое

перемещение: с G02 или G03. Выберите формат, который необходим, и нажмите

[F3], чтобы импортировать выделенную строку в редактируемую программу.

Введение

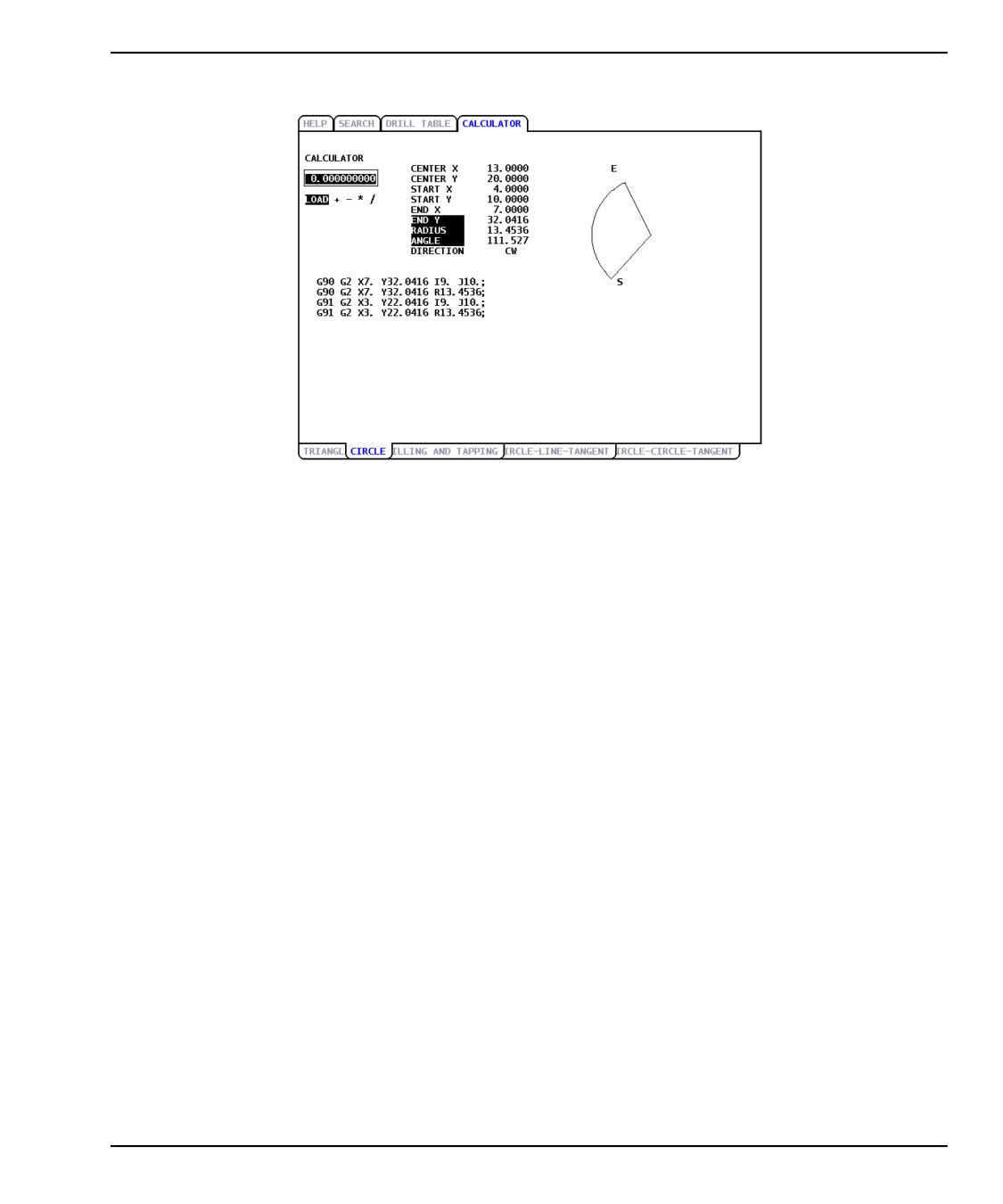

F2.21: Пример расчета окружности калькулятором

Вложенная вкладка «Касательная окружность-линия»

Эта функция позволяет определить координаты точек пересечения окружности и

касательной.

Используйте клавиши курсора [UP] (вверх) и [DOWN] (вниз), чтобы выделить

поле данных для ввода необходимого значения.

Введите значение и нажмите [ENTER] (ввод).

Введите две точки А и В, расположенные на прямой, и точку С, не

принадлежащую прямой.

Система управления рассчитывает координаты точки пересечения. Точка находится

там, где нормаль, проведенная из точки С, пересечется с прямой АВ, а также

расстояние по перпендикуляру до этой прямой.

Вкладка калькулятора

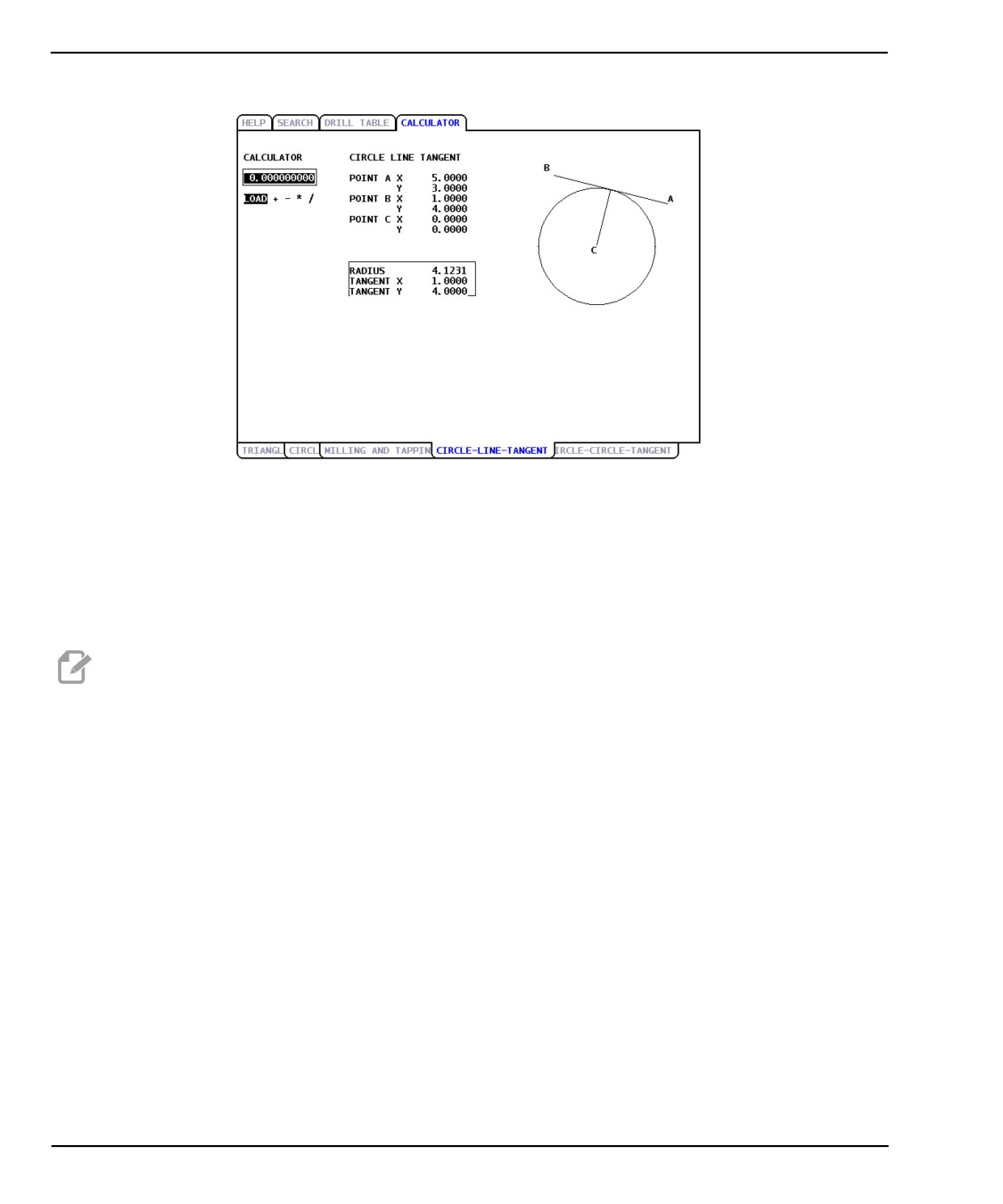

F2.22: Пример расчета калькулятором касательной окружность-линия

Вложенная вкладка «Касательная окружность-окружность»

Эта функция определяет координаты точек пересечения двух окружностей или

точек. Пользователь указывает расположение двух окружностей и их радиусы.

Система управления рассчитывает точки пересечения, образуемые линиями,

касательными к обеим окружностям.

ПРИМЕЧАНИЕ: Для каждого состояния ввода, где имеются две

непересекающиеся окружности, имеются до восьми точек

пересечения. Четыре точки образуются в результате

проведения касательных, и еще четыре

- в результате

проведения перекрещивающихся касательных.

Используйте клавиши курсора ВВЕРХ и ВНИЗ, чтобы выделить поле данных

для ввода необходимого значения.

Введите значение и нажмите [ENTER] (ввод).

После ввода необходимых значений система управления отображает

координаты касательных и соответствующую схему с

непересекающимися касательными.

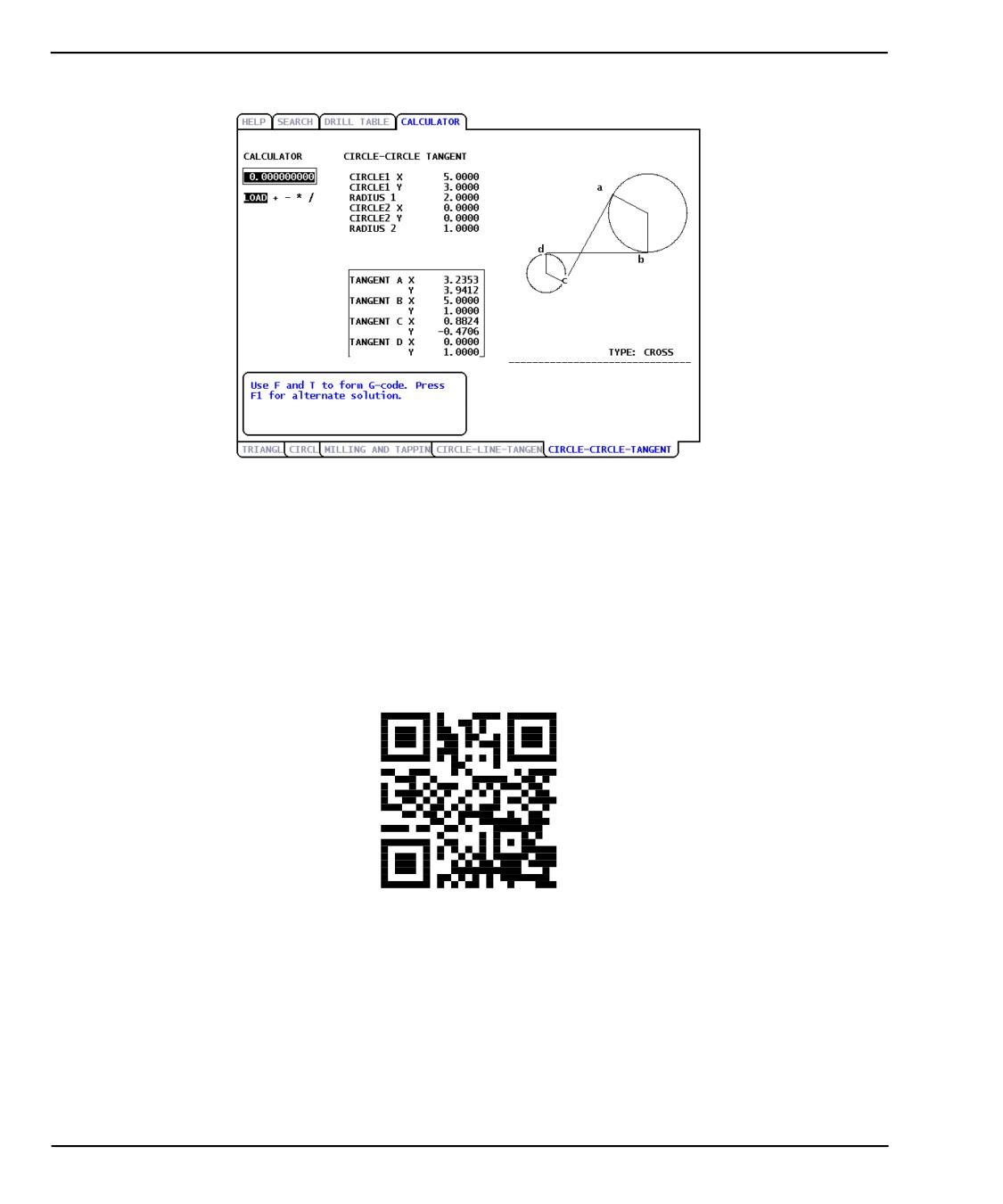

Нажмите [F1] для переключения между результатами с непересекающимися и

с пересекающимися касательными.

Введение

Нажмите [F], и система управления выдаст запрос для ввода начальной и

конечной точек (A, B, C и т.д.), которые задают сегмент схемы. Если сегмент -

это дуга, система управления также выдаст запрос для ввода направления [C]

или [W] (по часовой стрелке или против часовой стрелки). Для быстрого

переключения выбора сегмента нажмите [T], чтобы сделать предыдущую

конечную точку новой начальной точкой, и система управления выдаст запрос

на ввод новой конечной точки.

Поле ввода отображает код G для сегмента. Решение предлагается в режиме

G90. Нажмите M, чтобы переключиться на режим G91.

Нажмите [MDI DNC] (РВД ГЧПУ) или [EDIT] (редактировать) и нажмите

[INSERT] (вставить) для ввода кода G из поля ввода.

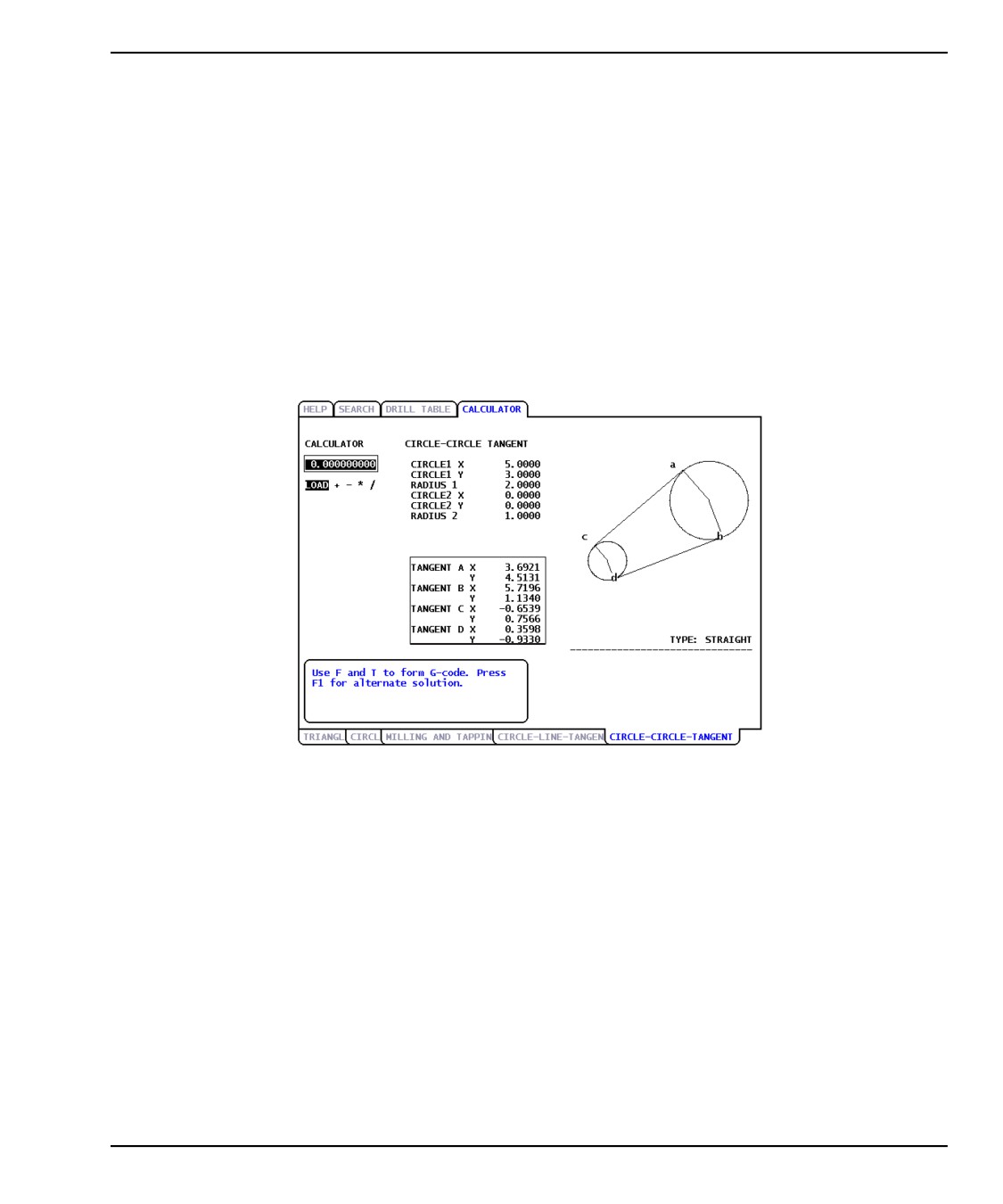

F2.23: Калькулятор касательной типа окружность-окружность: Пример с непересекающимися

Этот пример создает этот код G в строке ввода. От: A До: C генерирует:

G01 X-4.346 Y-3.7565

3.2

Руководство по значкам системы

управления

Название

Значок

Значение

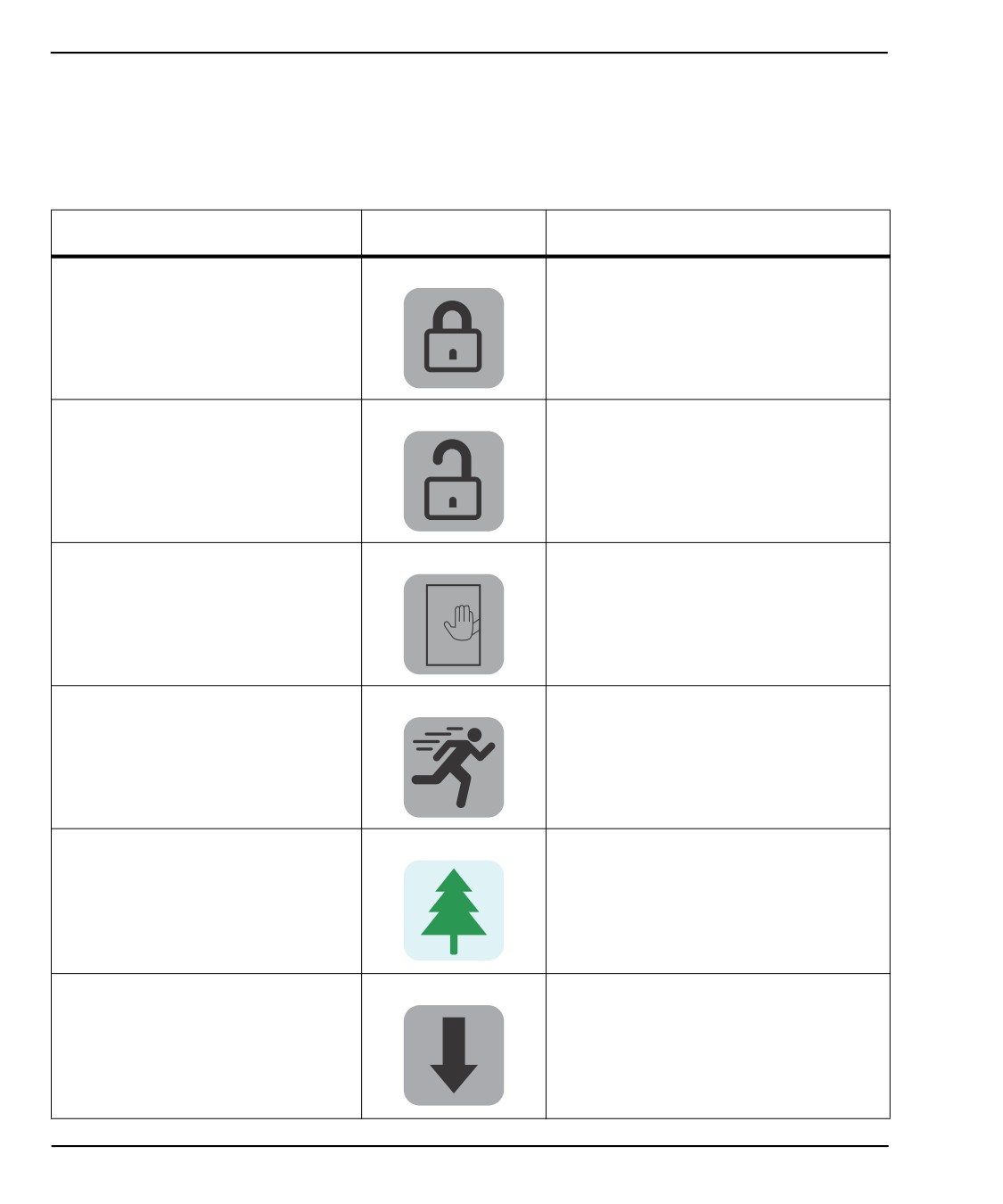

КЛАВИША НАЛАДКИ

Режим наладки блокирован, система

БЛОКИРОВАНА

управления находится в режиме

«Работа». Большинство функций станка

выключены или ограничены, пока двери

станка открыты.

КЛАВИША НАЛАДКИ

Режим наладки разблокирован, система

РАЗБЛОКИРОВАНА

управления находится в режиме

«Настройка». Большинство функций

станка доступны, но могут быть

ограничены, пока двери станка открыты.

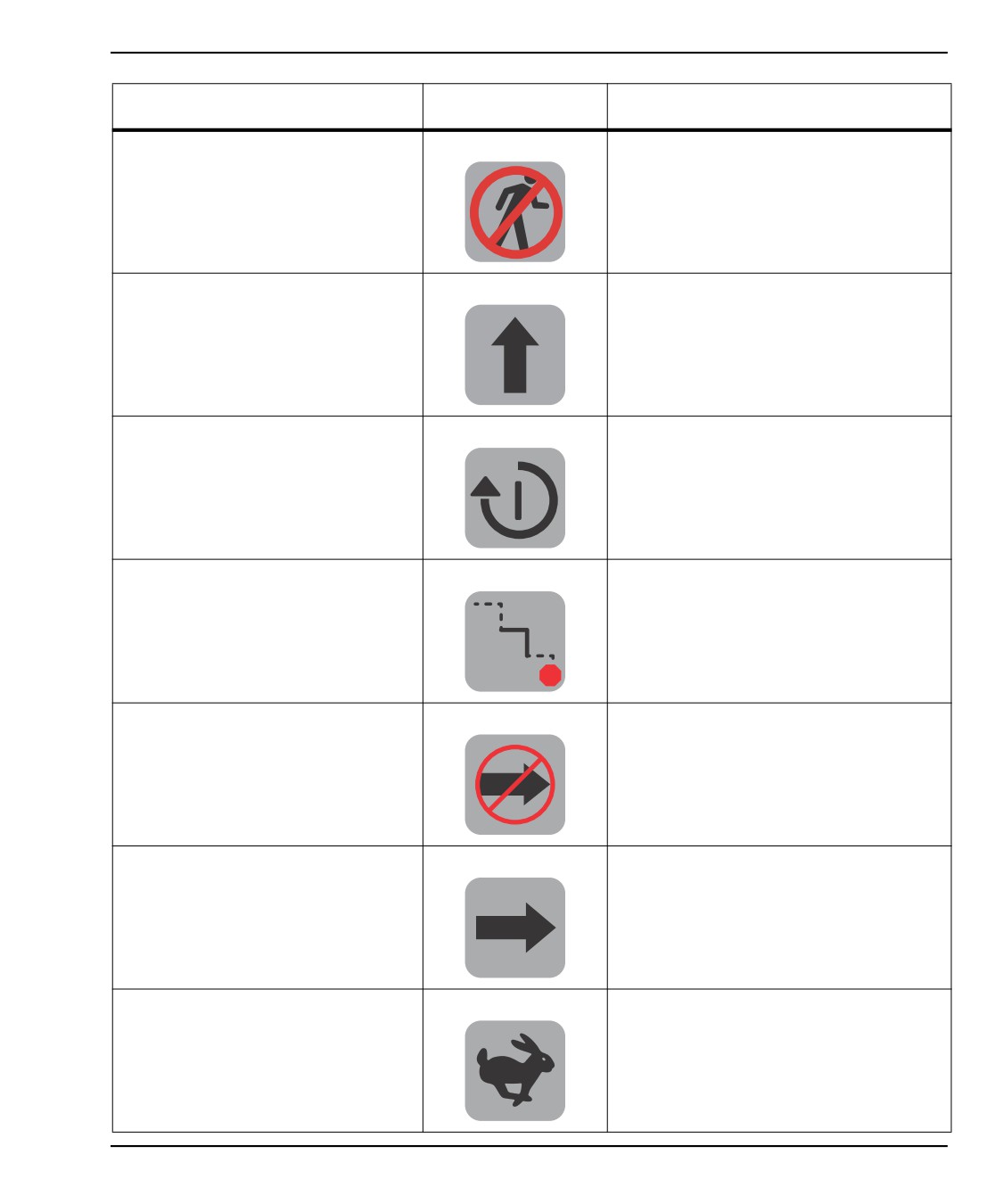

ОСТАНОВ ПО ОТКРЫВАНИЮ

Перемещение станка остановлено из-за

ДВЕРИ

правил двери.

РАБОТА

Станок исполняет программу.

ЭНЕРГОСБЕРЕЖЕНИЕ -

Включена функция энергосбережения

ВЫКЛЮЧЕНИЕ

для выключения серводвигателей.

СЕРВОДВИГАТЕЛЕЙ

Серводвигатели выключены. Насос

гидростанции выключен. Нажмите

клавишу, чтобы включить

серводвигатели и насос гидростанции.

ТОЛЧК. ВОЗВРАТ

Этот значок появляется, пока система

управления возвращается к

обрабатываемой детали во время

работы в режиме

«пуск-остановка-толчковая

подача-продолжение».

Значки системы управления

Название

Значок

Значение

ОСТАНОВКА ТОЛЧКОВОЙ ПОДАЧИ

Была нажата кнопка [FEED HOLD]

(остановка подачи) во время части

возврата в режиме

«пуск-остановка-толчковая

подача-продолжение».

ТОЛЧК. ОТВОД

Этот значок выдает запрос на отвод

толчковой подачей при работе в режиме

«пуск-остановка-толчковая

подача-продолжение».

ПЕРЕЗАПУСК

Если настройка 36 ВКЛЮЧЕНА, система

управления просматривает программу

перед перезапуском.

ОДНБЛК.СТОП

Активен режим ОДИНОЧНОГО БЛОКА, и

системе управления требуется команда

для продолжения.

СТОП ПДЧ

Станок находится в состоянии остановки

подачи. Перемещение осей

остановлено, но шпиндель продолжает

вращаться.

ПОДАЧА

Станок выполняет перемещение

резания.

УСКОРЕННОЕ ПЕРЕМЕЩЕНИЕ

Станок выполняет перемещение оси без

резания (G00) на самой высокой

скорости.

Название

Значок

Значение

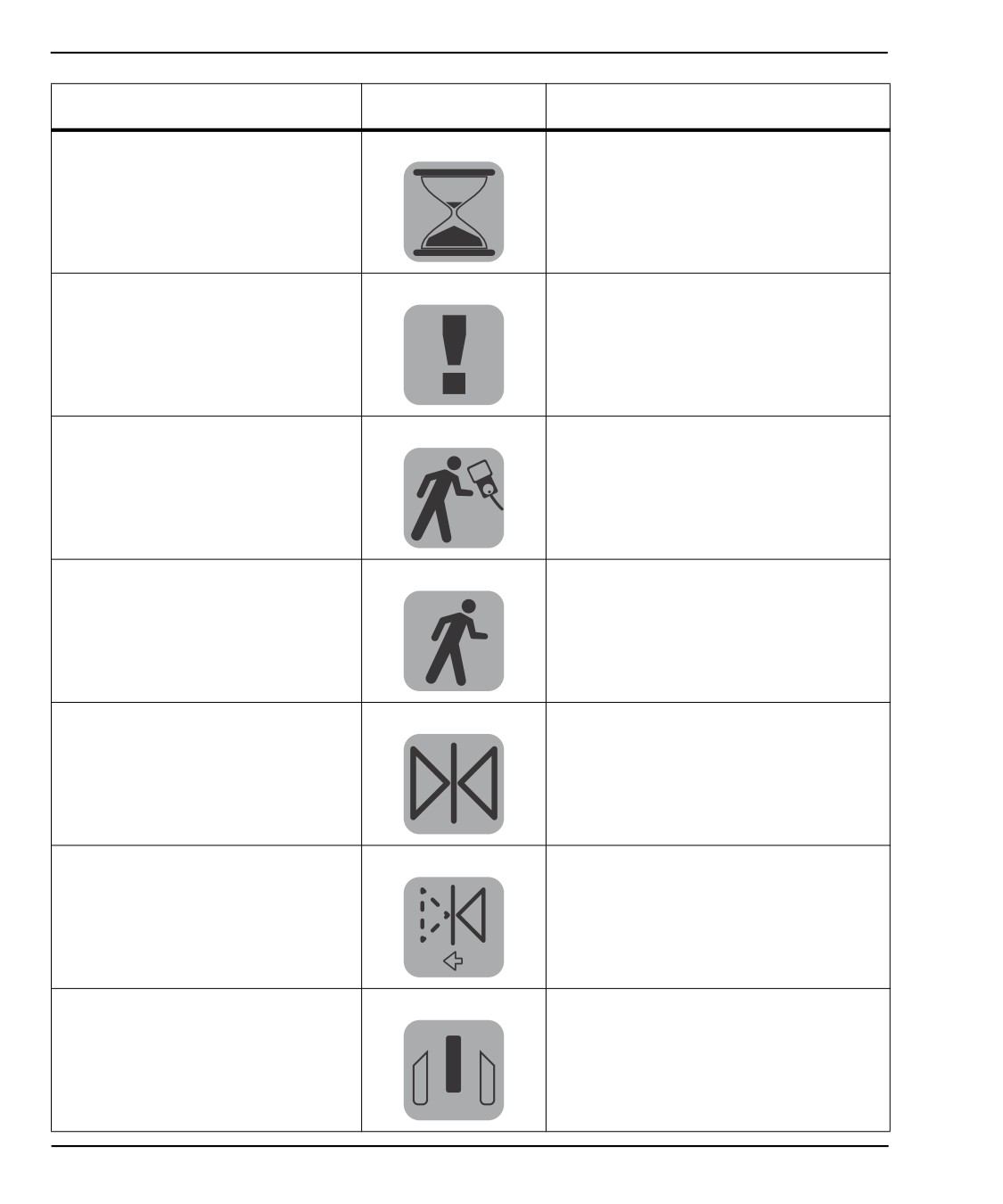

ЗАДЕРЖКА

Станок выполняет команду задержки

(G04).

ЗОНА БЕЗОПАСНОСТИ

Текущее положение оси находится в

запретной зоне.

ДИСТАНЦИОННАЯ ТОЛЧКОВАЯ

Активен дистанционный маховичок

ПОДАЧА

толчковой подачи (опция).

ВЕКТОРНАЯ ТОЛЧКОВАЯ ПОДАЧА

Выполняется толчковая подачи оси с

текущим шагом толчковой подачи.

G14

Перестановка противошпинделя при

активном зеркальном отражении оси Z.

ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ X

Режим зеркального отражения активен в

отрицательном направлении.

ОСНОВНОЙ ШПИНДЕЛЬ РАЗЖАТ

Тормоз шпинделя токарного станка

выключен. С опцией оси C M15 или с

противошпинделем M115 выключает

тормоз шпинделя.

Значки системы управления

Название

Значок

Значение

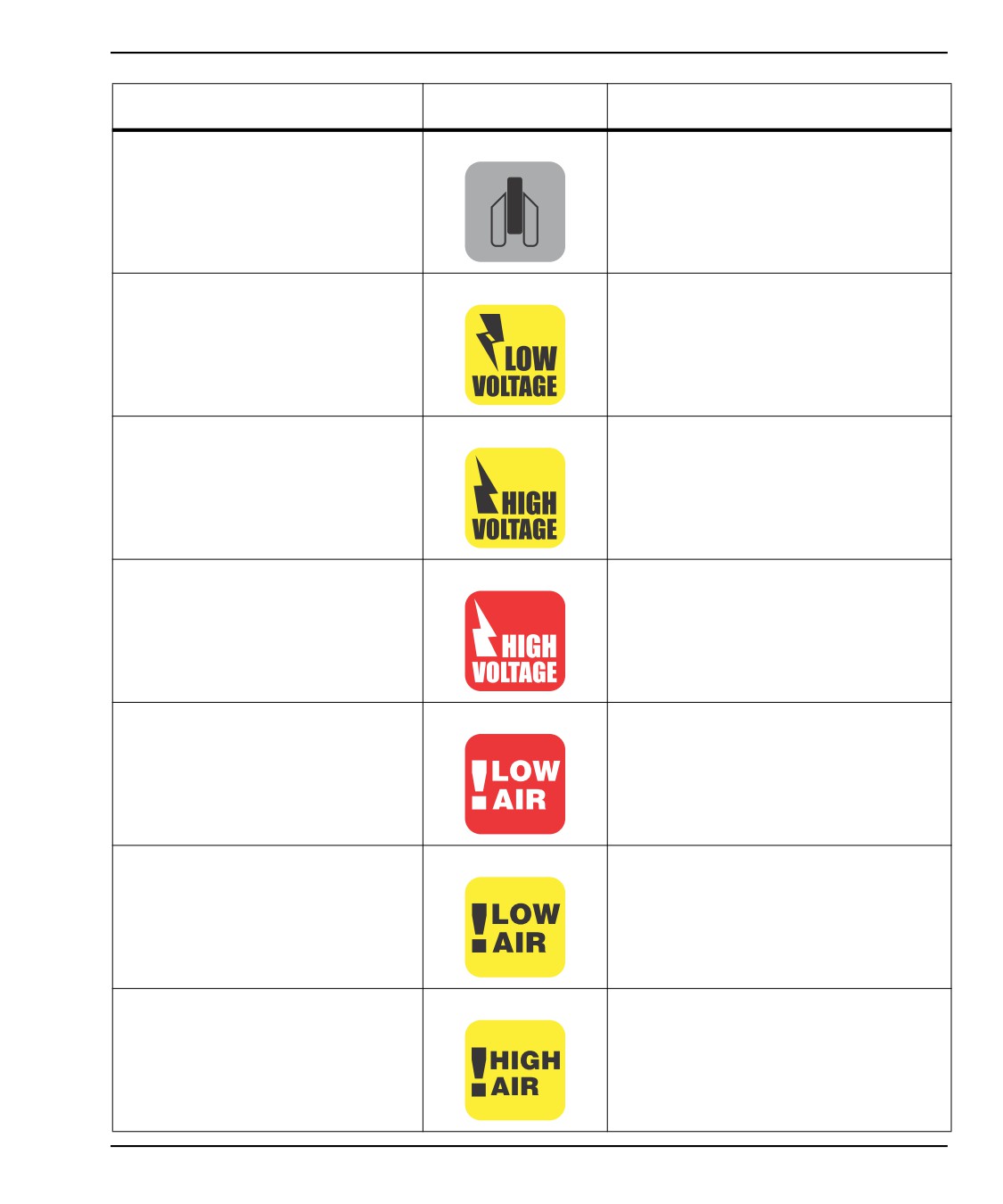

ШПИНДЕЛЬ ЗАЖАТ

Тормоз шпинделя токарного станка

включен. С опцией оси C M14 или с

противошпинделем M114 включает

тормоз шпинделя.

ПРЕДОСТЕРЕЖЕНИЕ - НИЗКОЕ

Модуль обнаружения отказа питания

НАПРЯЖЕНИЕ

(МООП) - напряжение питания упало

ниже номинального рабочего уровня.

ПРЕДОСТЕРЕЖЕНИЕ - ВЫСОКОЕ

МООП - напряжение питания возросло

НАПРЯЖЕНИЕ

выше номинального рабочего уровня.

СИГНАЛ ОБ ОШИБКЕ - ВЫСОКОЕ

МООП - напряжение питания возросло

НАПРЯЖЕНИЕ

выше номинального рабочего уровня.

СИГНАЛ ОБ ОШИБКЕ - НИЗКОЕ

Давление воздуха в системе критически

ДАВЛЕНИЕ ВОЗДУХА

низкое.

НИЗКОЕ ДАВЛЕНИЕ ВОЗДУХА

Низкое давление воздуха в системе.

ПРЕДОСТЕРЕЖЕНИЕ - ВЫСОКОЕ

Высокое давление воздуха в системе.

ДАВЛЕНИЕ ВОЗДУХА

Название

Значок

Значение

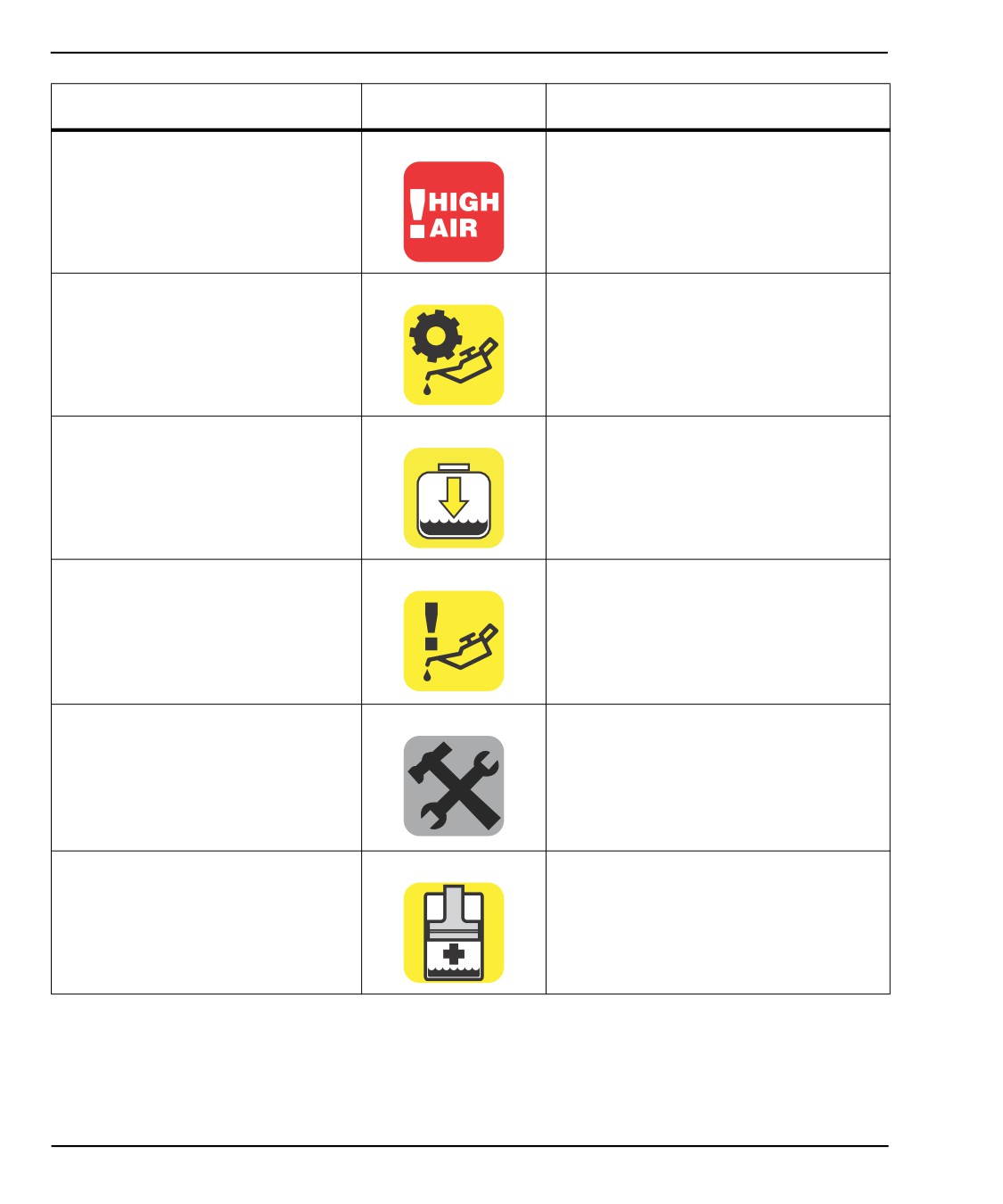

СИГНАЛ ОБ ОШИБКЕ - ВЫСОКОЕ

Давление воздуха в системе критически

ДАВЛЕНИЕ ВОЗДУХА

высокое.

НИЗКИЙ РАСХОД МАСЛА

Низкий уровень масла редуктора

РЕДУКТОРА, НИЗКИЙ УРОВЕНЬ

шпинделя.

МАСЛА РЕДУКТОРА

НИЗКИЙ УРОВЕНЬ КОНЦЕНТРАТА

Требуется обслуживание резервуара

СОЖ

концентрата системы пополнения СОЖ.

НИЗКИЙ УРОВЕНЬ МАСЛА

Смазочная маслосистема шпинделя

ШПИНДЕЛЯ - НИЗКИЙ УРОВЕНЬ

обнаружила состояние падения уровня

МАСЛА ПРОТИВОШПИНДЕЛЯ -

масла, или система смазки шарикового

НИЗКИЙ УРОВЕНЬ СМАЗКИ

винта оси обнаружила состояние низкого

уровня смазки или падения давления.

См. примечание после таблицы.

ПЛАНОВОЕ ОБСЛУЖИВАНИЕ

Наступил срок выполнения процедуры

технического обслуживания, на

основании информации на странице

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

Страница технического обслуживания -

это часть текущих команд.

ПРЕДОСТЕРЕЖЕНИЕ - НИЗКИЙ

Требуется обслуживание уровня масла

УРОВЕНЬ МАСЛА ГИДРОСТАНЦИИ

гидроагрегата

Значки системы управления

Название

Значок

Значение

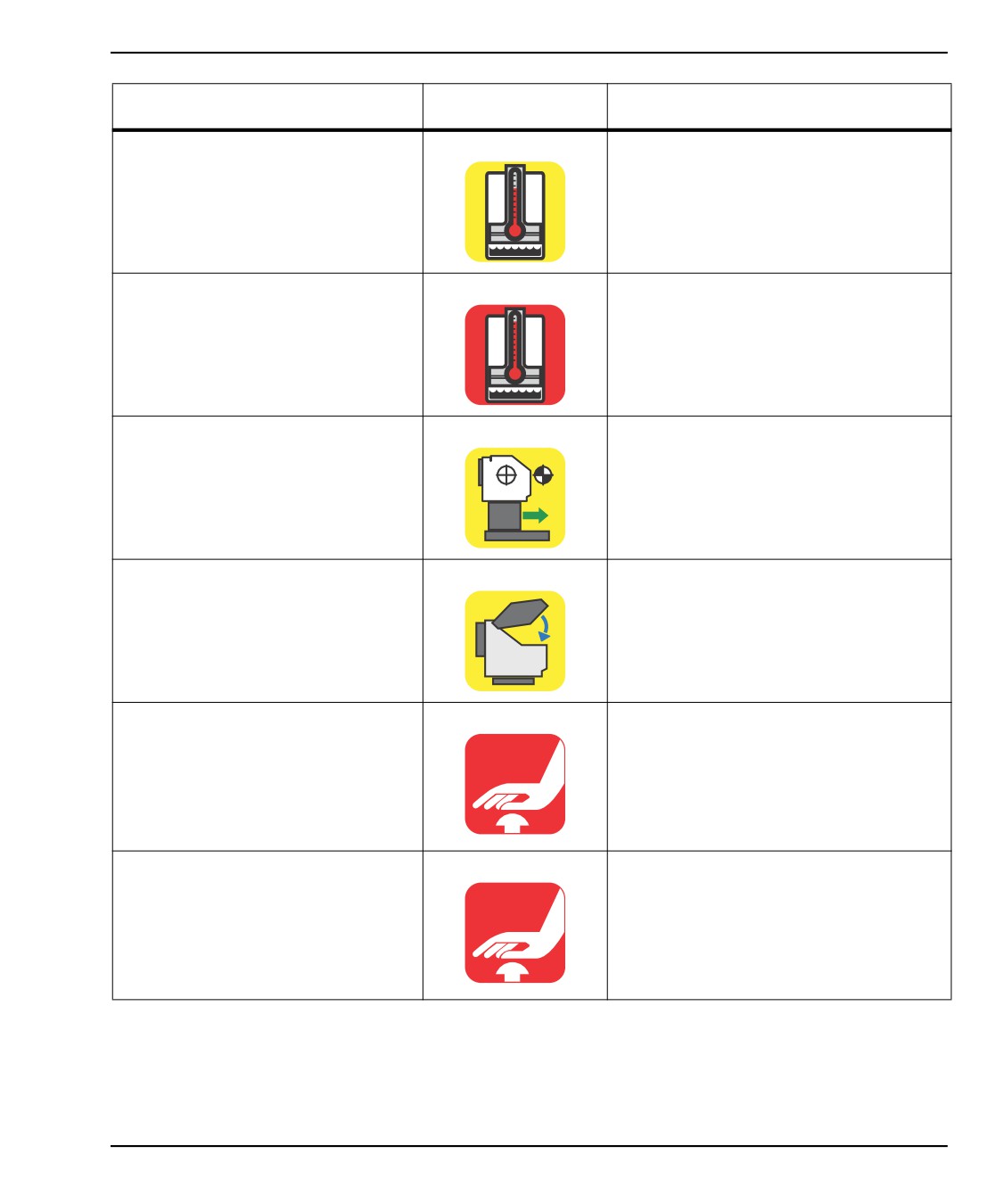

ПРЕДОСТЕРЕЖЕНИЕ - ВЫСОКАЯ

Температура масла гидростанции

ТЕМПЕРАТУРА МАСЛА

достигла диапазона предостережения.

ГИДРОСТАНЦИИ

СИГНАЛ ОБ ОШИБКЕ - ВЫСОКАЯ

Температура масла гидростанции

ТЕМПЕРАТУРА МАСЛА

достигла диапазона сигнала об ошибке.

ГИДРОСТАНЦИИ

СМЕЩЕНИЕ УПП

Устройство подачи прутка Haas не

ориентировано правильно или не

выровнено с токарным станком.

ОТКРЫТА ЗАЩИТНАЯ КРЫШКА

Крышка устройства подачи прутка Haas

УПП

открыта. Загрузка прутка продолжится на

пониженной скорости, и некоторые

операции будут запрещены.

АВАРИЙНАЯ ОСТАНОВКА,

Была нажата кнопка

ПОДВЕСНОЙ ПУЛЬТ УПРАВЛЕНИЯ

[EMERGENCY STOP] (аварийный

останов) на подвесном пульте

управления. Этот значок исчезает, когда

кнопка [EMERGENCY STOP]

(аварийный останов) разблокирована.

АВАРИЙНАЯ ОСТАНОВКА, ПОДАЧА

Была нажата кнопка

ПРУТКА

[EMERGENCY STOP] (аварийный

останов) на устройстве подачи прутка.

Этот значок исчезает, когда кнопка

[EMERGENCY STOP] (аварийный

останов) разблокирована.

Название

Значок

Значение

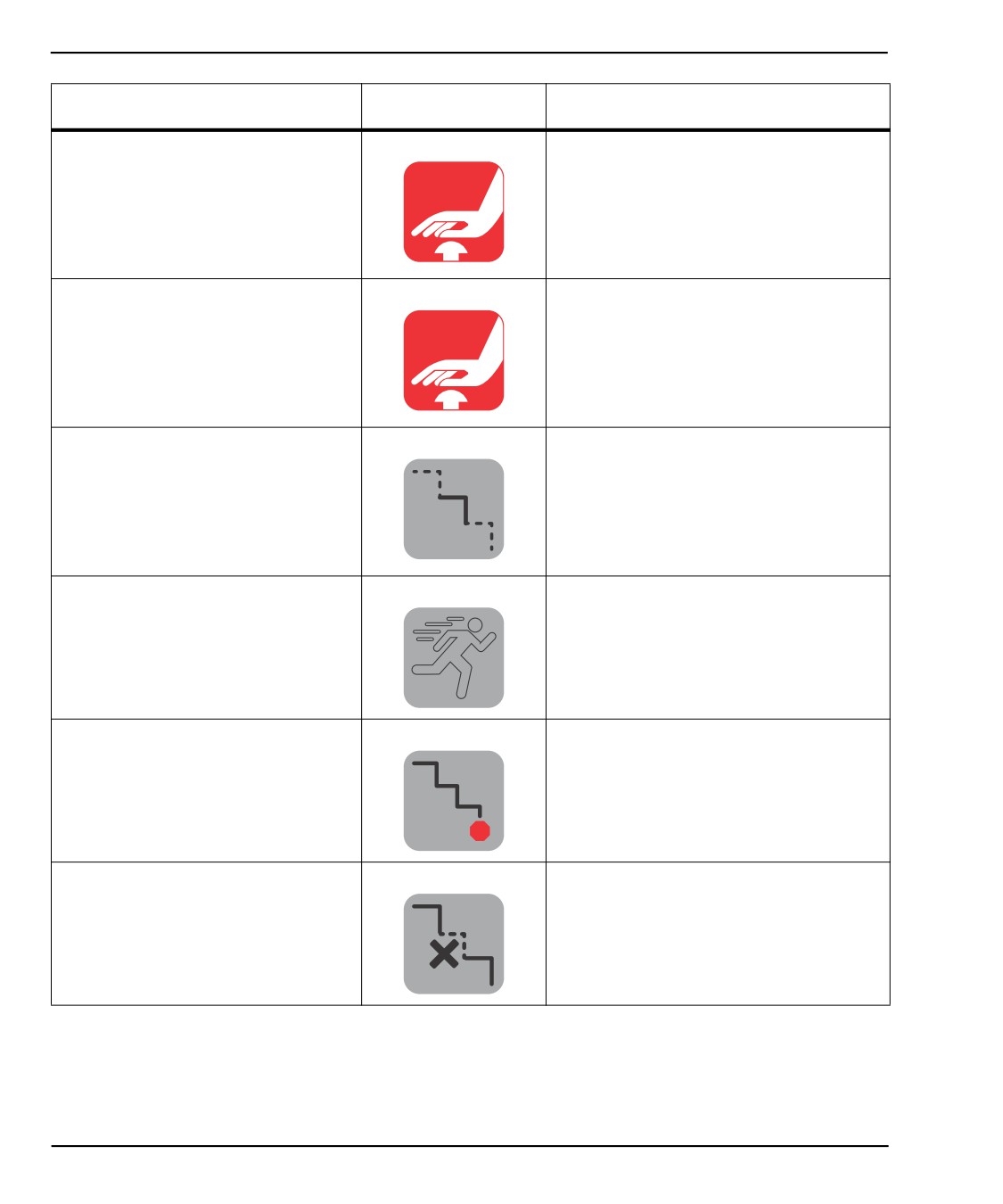

АВАРИЙНАЯ ОСТАНОВКА,

На вспомогательном устройстве была

ВСПОМОГАТЕЛЬНОЕ 1

нажата кнопка [EMERGENCY STOP]

(аварийный останов). Этот значок

исчезает, когда кнопка

[EMERGENCY STOP] (аварийный

останов) разблокирована.

АВАРИЙНАЯ ОСТАНОВКА,

На вспомогательном устройстве была

ВСПОМОГАТЕЛЬНОЕ 2

нажата кнопка [EMERGENCY STOP]

(аварийный останов). Этот значок

исчезает, когда кнопка

[EMERGENCY STOP] (аварийный

останов) разблокирована.

ПОКАДРОВЫЙ РЕЖИМ

Активен режим ОДИНОЧНОГО БЛОКА.

Система управления выполняет

программы по 1 блоку за раз, и

необходимо нажимать [CYCLE START]

(запуск цикла), чтобы выполнить

следующий блок.

ПРОБНЫЙ ПРОГОН

Активен режим ПРОБНЫЙ ПРОГОН.

ДОПОЛНИТЕЛЬНАЯ ОСТАНОВКА

Активна ДОПОЛНИТЕЛЬНАЯ

ОСТАНОВКА. Система управления

останавливает программу при каждой

команде M01.

УДАЛЕНИЕ БЛОКА

Активно УДАЛЕНИЕ БЛОКА. Система

управления пропускает блоки

программы, которые начинаются с косой

(/).

Haas Automation Руководство оператора токарного станка (2015 год) 96-RU8900 - часть 3
