Активное сетевое оборудование для промышленных сетей
Промышленные Ethernet-коммутаторы SCALANCE
X208PRO выпускается в корпусе со степенью защиты IP65 и
может устанавливаться вне шкафов управления.
Коммутаторы XF200/XF200IRT имеют низкопрофильный
корпус, согласованный по габаритам и способам монтажа с
модулями станции ЕТ200S PN.
IP адреса коммутаторов серии SCALANCE X200/ X200IRT/
XF200/ XF200IRT могут назначаться с помощью DHCP (Dynamic
Host Configuration Protocol), с помощью прилагаемого про-
граммного обеспечения или с помощью STEP 7.
Параметры настройки могут сохраняться в съемном модуле
C-PLUG, который необходимо заказывать отдельно.
Управляемые коммутаторы SCALANCE X300
Эта линейка управляемых коммутаторов объединяет не-
которые программные и аппаратные возможности серии
SCALANCE XM400 и компактную конструкцию серии SCALANCE
X200.
Коммутаторы SCALANCE X300 позволяют создавать ли-
нейные, звездообразные и кольцевые структуры сетей
Industrial Ethernet и PROFINET со скоростью обмена данными
10/100/1000 Мбит/с. Они могут применяться в сетях, ис-
пользующих обмен данными в реальном масштабе времени
(RT – Real Time), и способны поддерживать широкий спектр
диагностических функций.

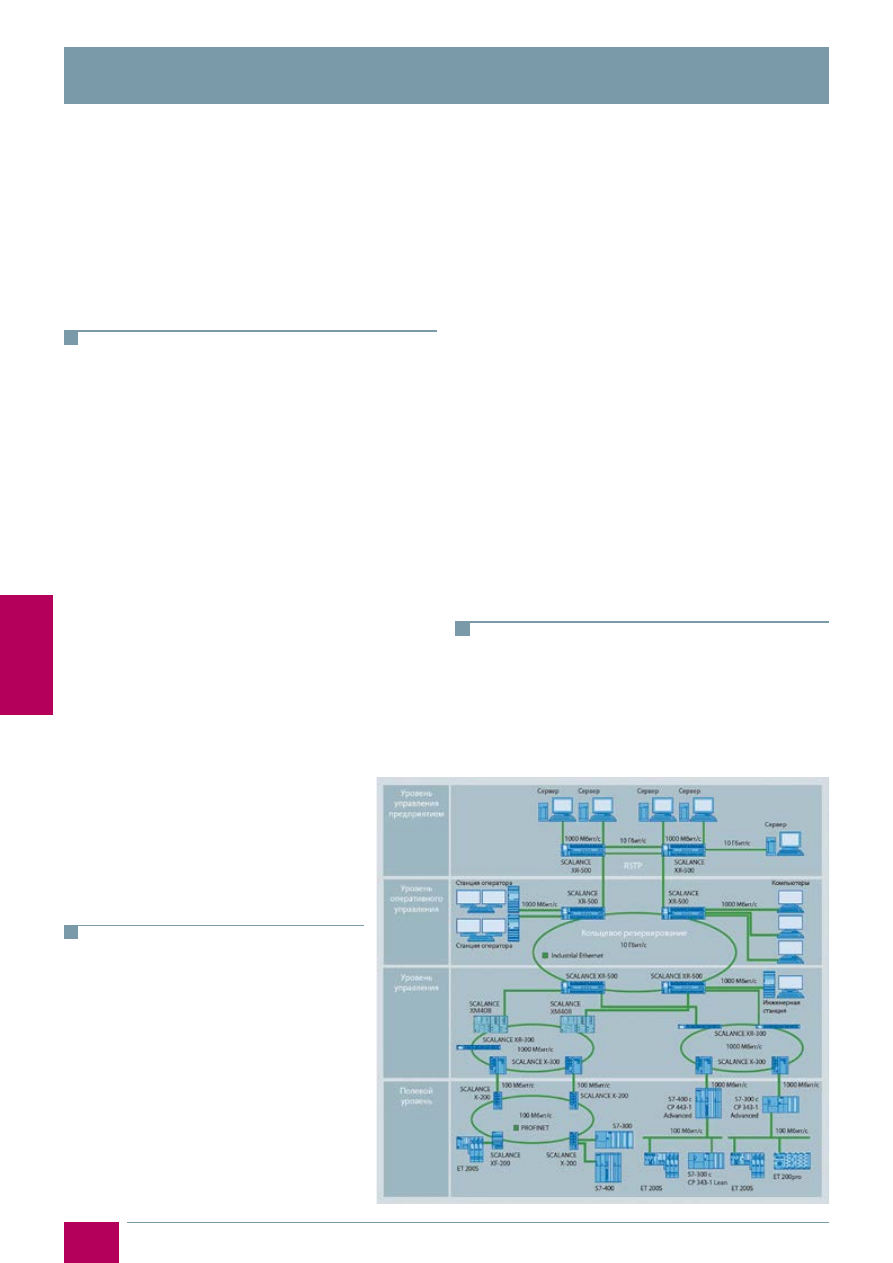

Коммутаторы X300 могут включаться в кольцевые топологии
сети, способны поддерживать функции реконфигурирова-
ния (RM – Roaming Management) при обрыве кольца, а также
функции Standby, необходимые для построения структур с
резервированием двух колец.
Для снижения стоимости некоторые модели коммутаторов
серии SCALANCE X300 были разработаны для использования в
сетях Fast Ethernet (10/100 Мбит/с) с сохранением всех осталь-
ных характеристик коммутаторов этой серии. Такие коммута-
торы содержат в своей маркировке буквы FE (Fast Ethernet).
Коммутатор SCALANCE X308-2M оснащен 4 встроенными
портами RJ45, 10/100/1000 Мбит/с, а также двумя слотами
для установки конвертирующих модулей MM991 или MM992.
С помощью этих модулей встроенные порты X308-2M могут
быть дополнены 4 электрическими или опти-
ческими портами Fast Ethernet или гигабитного
Ethernet.
В коммутаторе X308-2M PoE встроенные порты
поддерживают функции питания через Ethernet.
Параметры настройки коммутатора сохраняются
в съемном модуле C-PLUG, который включен в
комплект поставки.
Управляемые коммутаторы
SCALANCE XR300
Коммутаторы Industrial Ethernet серии SCALANCE
XR300 выпускаются в прочных металлических
корпусах со степенью защиты IP30, ориентиро-
ванных на установку в 19” стойки управления. Все
приборы имеют версии с напряжением питания
=24 В или ~230 В. Подключение кабелей питания
и сетевых кабелей в различных версиях приборов
может выполняться с фронтальной или тыльной
стороны корпуса.
Коммутаторы имеют модульную конструкцию и
позволяют устанавливать до 12 конвертирующих
модулей MM991 и/или MM992, С их помощью
может быть получено до 24 электрических и/или
оптических портов Fast Ethernet или гигабитного
Ethernet.
Обеспечивается поддержка магистральных, кольцевых и
звездообразных топологий сети, а также функций рекон-
фигурирования одиночных или дублированных кольцевых
сетевых структур.
Параметры настройки сохраняются в модуле C-PLUG.
Управляемые коммутаторы SCALANCE XR300PoE
Коммутаторы этой группы имеют 16 встроенных электриче-
ских портов RJ45 гигабитного Ethernet и 4 слота для установки
конвертирующих модулей MM991 и/или MM992. 8 встроен-
ных портов обеспечивают поддержку функций питания через
Ethernet.
Управляемые коммутаторы SCALANCE X300EEC
Управляемые коммутаторы Industrial Ethernet для эксплу-
атации в тяжелых промышленных условиях. Коммутаторы
SCALANCE X300EEC (Enhanced Environmental Conditions – рас-
ширенные условия окружающей среды) отвечают требовани-
ям стандартов IEC 61850-3 и IEEE 1613, позволяют выполнять
операции синхронизации времени с точностью 1 мкс в соот-
ветствии с требованиями стандарта IEEE 1588 V2, обеспечива-
ют поддержку всех функций коммутаторов SCALANCE X300.
Высокая стойкость к воздействию электромагнитных полей,
широкий диапазон рабочих температур, наличие вариантов с
резервированными цепями питания позволяет использовать
коммутаторы SCALANCE X300EEC для организации надежного
обмена данными в системах управления:
●
подстанциями среднего и высокого напряжения;
●
газопроводами и нефтепроводами;
●
предприятиями горной промышленности и т.д.
Модульные коммутаторы 3го уровня
SCALANCE XM400
Семейство SCALANCE XM400 объединяет модульные ком-
мутаторы 3-го уровня Industrial Ethernet, конвертирующие
модули и модули расширения. Коммутаторы обеспечивают
поддержку обмена данными со скоростью 10/100/1000 Мбит/с
через электрические и оптические каналы связи Ethernet и
PROFINET.
