Низковольтное оборудование, пускорегулирующая аппаратура, приводы. Каталог (2017-2018 год) - часть 13

5/18

Активное сетевое оборудование для промышленных сетей

Сетевые адаптеры Industrial Ethernet/PROFINET для ПК

Эффективность работы промышленных предприятий се-

годня напрямую зависит от универсальности применяемых

систем автоматизированного управления. Крупные произ-

водственные установки требуют использования нескольких

децентрализованных систем управления, связанных друг с

другом мощной информационной сетью, способной работать

в сложных промышленных условиях. Зачастую эти средства

промышленной коммуникации призваны обеспечить возмож-

ность гибкого управления, программирования и контроля

работы распределенных систем управления из удаленных

диспетчерских пунктов. Для этих целей фирмой SIEMENS

предлагаются специальные сетевые адаптеры (коммуника-

ционные процессоры), предназначенные для подключения

программаторов и персональных компьютеров к промыш-

ленным информационным сетям.

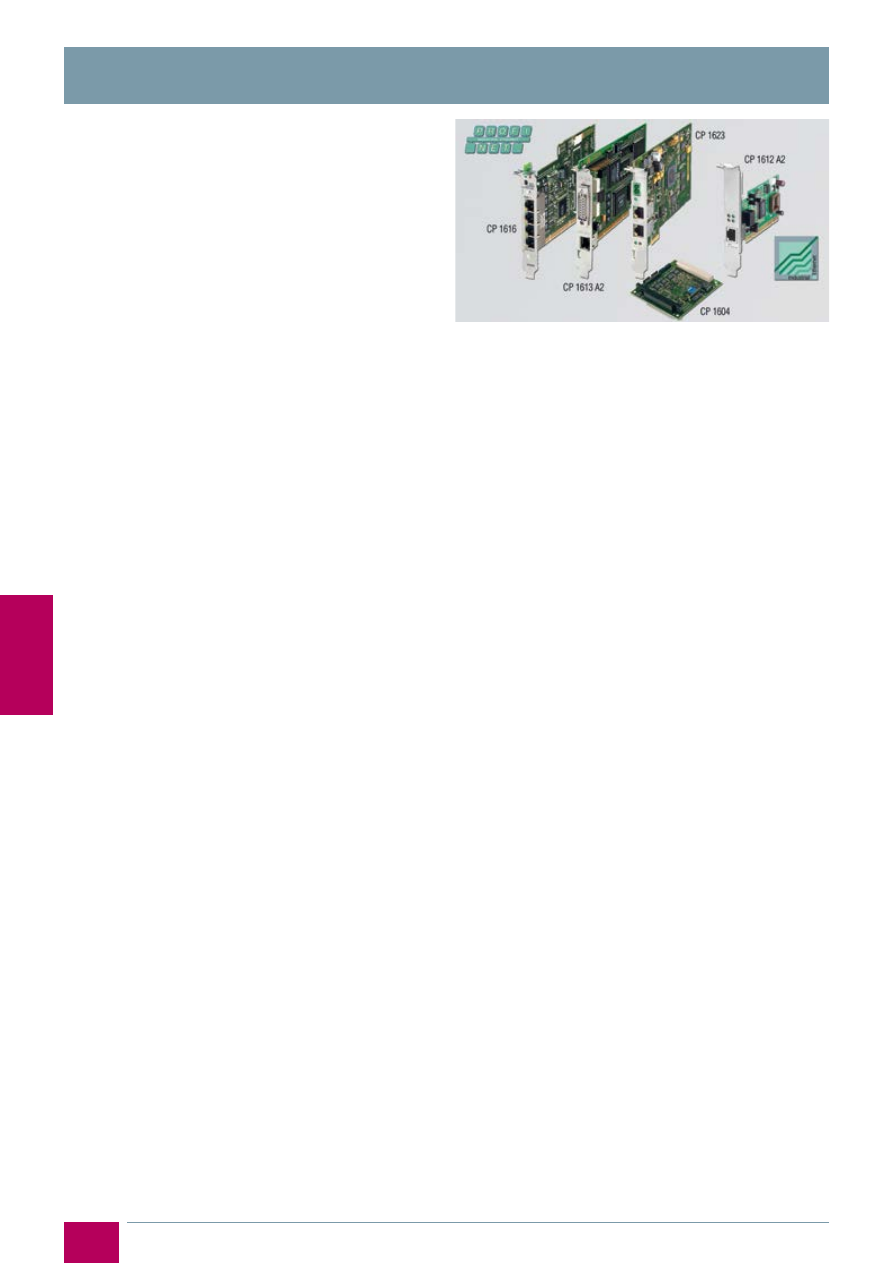

Коммуникационные процессоры СР 1623/ 1613 A2/

1604/ 1616

и стандартные сетевые карты Ethernet позволяют

подключать персональные компьютеры и программаторы к

сетям стандарта Industrial Ethernet.

Все программные пакеты содержат также OPC-сервер (OLE for

Process Control), представляющий собой расширение комму-

никационного интерфейса пользовательских приложений для

операционной системы Windows. Принцип работы OPC интер-

фейса заключается в том, что приложения-клиенты работают

с приложением-сервером по открытому, стандартизованному

и независящему от конкретных производителей интерфейсу.

Таким образом, становится возможным осуществлять обмен

машинными данными с системами автоматизированного

управления различных производителей с помощью единых

унифицированных процедур.

Вместе с программными пакетами для CP 16хx или стандарт-

ной Ethernet карты также поставляется библиотека функций

(для работы с адаптерами) для компиляторов MS Visual C/C++

или MS Visual Basic и демонстрационные примеры с исходны-

ми кодами.

Интеллектуальные коммуникационные процессоры СР

1613 А2 и CP 1623

позволяют подключать к сетям стандарта

Industrial Ethernet персональные компьютеры и программато-

ры под управлением операционной системы Windows. В отли-

чии от стандартных Ethernet карт адаптеры CP 1613 и СР 1623

оборудованы собственным мощным RISC микропроцессором,

16 МБ собственной оперативной памяти для увеличения про-

изводительности и исполняют протокольный стек (включая

4-ый уровень) самостоятельно без участия центрального про-

цессора компьютера. Они поддерживают работу на скоростях

10/100 Мбит/сек, а для СР 1623 и 1000 Мбит/сек. Возможна

параллельная работа до двух протоколов одновременно на

одной карте и параллельная работа до четырех коммуникаци-

онных процессоров в одном компьютере. СР 1613 А2 имеет

PCI шину стандарта V2.2, а СР 1623 шину PCI Express V1.1. На-

ряду с протоколами AP/TF, MAP или S7 возможно параллель-

ное использование протокольных стеков, принятых в среде

офисных приложений.

В качестве пользовательских интерфейсов СР 1623 и CP 1613

А2 предлагаются следующие программные пакеты:

●

Программный пакет HARDNET-IE S7 предоставляющий:

–

Функции S7 для контроллеров SIMATIC S7

–

Функции удаленного программирования по сети для

контроллеров SIMATIC S5 / S7

–

S5-совместимые коммуникации (SEND / RECEIVE)

●

Программный пакет HARDNET-IE S7 REDCONNECT позволяет

реализовать под Windows связь с дублированными

контроллерами S7-400H по дублированной или обычной

сети, используя протокол S7. В состав пакета входит

лицензия для работы с двумя картами по протоколу S7.

Помимо этого CP 1623 и CP 1613 А2 поддерживают для опера-

ционных систем Windows так же протокол TCP/IP.

Интеллектуальный коммуникационный процессор CP

1628

расширяет функционал CP1623 за счет поддержки

функций сетевой безопасности (имеется встроенный бранд-

мауэр и сервер шифрованных соединений VPN), диагностики

(SNMP v1/v3) и отказоустойчивости (резервирование подклю-

чений к объектам управления).

Для подключения любого персональный компьютер или про-

грамматора к сетям стандарта Industrial Ethernet может быть

применена

любая стандартная сетевая карта Ethernet или

СР1612 А2

. При работе под управлением пакета программ

SOFTNET для Industrial Ethernet сетевая карта позволяет вы-

полнять дистанционное программирование систем автомати-

зации SIMATIC с использованием PG/OP функций связи.

Стандартная сетевая карта Ethernet в сочетании с программ-

ным обеспечением SOFTNET позволяет осуществлять взаи-

модействие персональных компьютеров/программаторов с

автоматизированными системами управления, построенными

на базе программируемых контроллеров SIMATIC S5/S7.

В качестве пользовательских интерфейсов предлагаются

следующие программные пакеты:

●

Программный пакет SOFTNET S7 предоставляющий:

–

Функции S7 для контроллеров SIMATIC S7

–

Функции удаленного программирования по сети для

контроллеров SIMATIC S7

–

S5-совместимые коммуникации (SEND/RECEIVE)

●

Программный пакет SOFTNET S7 Lean, обладающий

всеми функциями программного пакета SOFTNET S7, но

предоставляющий максимально 8 соединений.

●

Программный пакет SOFTNET PG предоставляющий

функции удаленного программирования по сети для

контроллеров SIMATIC S7

CP 1616 и 1604

позволяют производить подключение про-

грамматоров, персональных и промышленных компьютеров

к сети Industrial Ethernet/ PROFINET. Они способны обеспе-

чить надежную работу систем компьютерного управления,

компьютерных систем числового программного управления,

компьютерных систем управления роботами. СР оборудованы

ASIC ERTEC 400.

Поддержка IRT режим (Isochronous Real-Time) позволяет

применять CP в распределенных системах управления пере-

мещением и использовать в этих системах тактовую синхро-

низацию и обмен данными в реальном масштабе времени (в

подготовке).

Встроенный коммутатор Industrial Ethernet с 4 портами обе-

спечивает возможность гибкого построения различных

топологий сети.

CP могут использоваться для организации обмена данными

между программатором/ компьютером и:

●

PROFINET контроллерами ввода-вывода

●

PROFINET приборами ввода-вывода

●

системами автоматизации SIMATIC S7

●

программаторами/ компьютерами

●

приборами человеко-машинного интерфейса

Для использования коммуникационных процессоров CP 1604

и СР 1616 на компьютерах совместно с программным обеспе-

чением собственной разработки предназначен специальный

комплект программного обеспечения DK-16хх.

5/19

Активное сетевое оборудование для промышленных сетей

Сетевые адаптеры Industrial Ethernet/PROFINET для ПК

Характеристики

SOFTNET

S7/S7 Lean

CP1604

CP1612 A2 CP1613 A2

CP1623

CP1616

CP1628

Интерфейс

PC/104 Plus

PCI V2.2

PCI Express V1.1

PCI V2.2, PCI-X

PCI Express V1.1

Скорость передачи, Мбит/сек

10 / 100

10 / 100 /1000

10 / 100

10 / 100 / 1000

10 / 100

10 / 100 / 1000

Интерфейсы

15-полюсный
AUI/ITP

RJ45

4 (через адаптер)

Количество
соединений

64/8

256 уст-тв В/В

120

256 уст-тв В/В

120

SEND/RECEIVE

64/8

120

ПО для конфигу-
рирования

SIMA

TIC NET PC pr

oducts

Indus

ial Et

herne

HARDNET

-IE S7

HARDNET

-IE S7 RED

ONNECT

SOFTNET

-IE S7 RED

ONNECT VM

HARDNET

-IE S7 RED

ONNECT P

er Pac

SOFTNET

-IE S7

SOFTNET

-IE S7 Ex

tended

SOFTNET

-IE S7 Lean

SOFTNET

-IE PG

IE S7 OPC R

edundancy

SOFTNET

-IE RNA *

SNMP OPC Ser

ver

SNMP OPC Ser

ver

Basic

SNMP OPC Ser

ver Ext

SNMP OPC Ser

ver

Powe

r Р

OFINET

SOFTNET

-IE PN IO

SIMATIC NET PC
V13

Да

STEP 7 Prof-l V13
SP1

Да

STEP 7 V5.5

Да*

Да

Да*

Да

* Отст. S7 доступ к оптимизированным блокам данных (S7OPT), возможно только STEP 7 Professional с V12 SP1.

Данные для выбора и заказа

Наименование

Заказные номера

CP1612 A2 (RJ45 1x10/100/1000 Мбит/с)

6GK1 161-2AA01

CP1613 A2 (RJ45 1x10/100 Мбит/с)

6GK1 161-3AA01

CP1623 (RJ45 2x10/100/1000 Мбит/с)

6GK1 162-3AA00

CP1628 (RJ45 2x10/100/1000 Мбит/с) встроенный firewall

6GK1 162-8AA00

Программный пакет SIMATIC NET V13 с 14-ти дневной лицензией

6GK1 700-0AA13-0AA0

Программный пакет SIMATIC NET*
для Industrial Ethernet

HARDNET-IE S7

6GK1 716-1CB13-0AA0

HARDNET-IE S7 REDCONNECT

6GK1 716-0HB13-0AA0

HARDNET-IE S7 REDCONNECT Power Pack

6GK1 716-0HB13-0AC0

SOFTNET-IE S7 REDCONNECT VM

6GK1 704-0HB13-0AA0

SOFTNET-IE S7

6GK1 704-1CW13-0AA0

SOFTNET-IE S7 Lean

6GK1 704-1LW13-0AA0

SOFTNET-IE S7 Extended

6GK1 704-1BW13-0AA0

IE S7 OPC Redundancy

6GK1 706-1CW13-0AA0

SOFTNET-IE RNA

6GK1 711-1EW13-0AA0

SNMP OPC Server SIMATIC NET V13*

Basic (20 IP адресов)

6GK1 706-1NW13-0AA0

Extended (200 IP адресов)

6GK1 706-1NX13-0AA0

Расширение с Basic до Extended

6GK1 706-1NW13-0AC0

CP1616 (RJ45 4x10/100 Мбит/с) со встроенным ERTEC проц. для PROFINET IO

6GK1 161-6AA02

Программный пакет SIMATIC NET*
для PROFINET

SOFTNET-IE PG

6GK1 704-1PW12-0AA0

SOFTNET-IE PN IO V13

6GK1 704-1HW13-0AA0

CP1604

Коммуникационный процессор

6GK1 160-4AA01

Соединительная плата для CP1604

6GK1 160-4AC00

Программный пакет SIMATIC NET для
подключения к S5

TF-1613

6GK1 716-1TB71-3AA0

TF-1613, обновление до версии 2008

6GK1 716-1TB00-3AE0

SOFTNET PN IO Linux

2XV9 450-1PN00

SOFTNET-S7/Linux

2XV9 450-1CG00

Пакет разработки DK-16xx PN IO V2.5 для СР 1616 и СР 1604.
Заказ бесплатной доставки через www.siemens.de/simatic-net/dk16xx

6GK1 741-1HL25-3AA0

* Указаны заказные номера для актуальной версии ПО SIMATIC NET (V13). Заказные номера для более ранних версий SIMATIC NET указаны в каталоге IK PI и
CA01. Необходимо руководствоваться https://support.automation.siemens.com/kompatool/pages/main/index.jsf

Дополнительную информацию по продукту Вы можете найти в каталоге IK PI, CA01 и в интернете по адресу

http://dfpd.siemens.ru

5/20

Промышленное сетевое оборудование

Сети PROFINET

Описание

Сеть Ethernet является общепризнанным лидером в
области коммуникационных технологий. Она обладает
высокой пропускной способностью, не имеет ограниче-
ний на количество подключаемых станций, используется
в промышленных и офисных условиях, обеспечивает
поддержку IT технологий, обладает множеством других
преимуществ. Однако у сети Ethernet есть и существенный
недостаток – отсутствие детерминированного времени
доставки сообщений, что ограничивает возможные сферы
применения этой сети для организации обмена данными
между системами автоматизации.

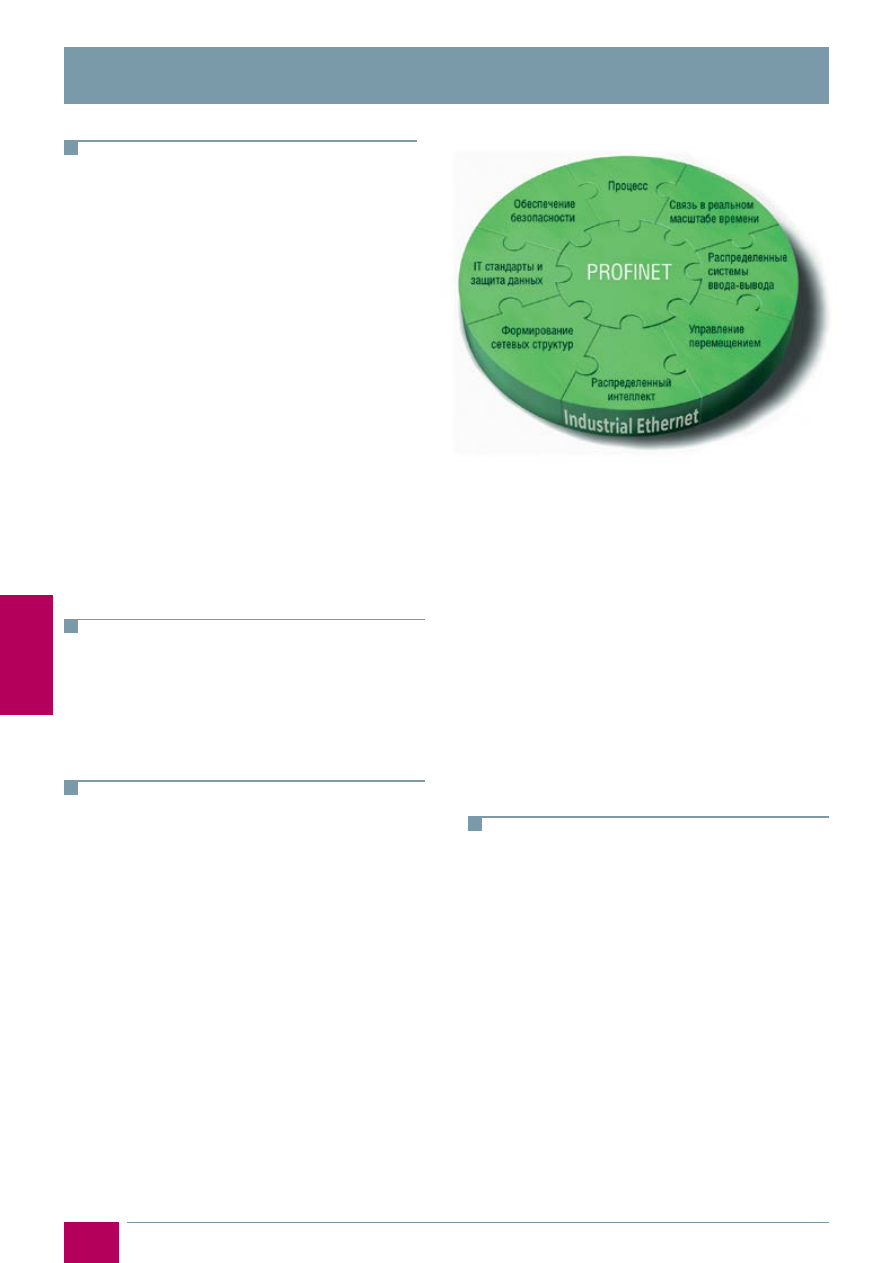

Новый открытый коммуникационный стандарт PROFINET
(IEC 61158) устраняет указанные недостатки и существен-
но расширяет функциональные возможности обмена
данными и охватывает широкий спектр требований по
использованию Ethernet в системах автоматизации.

PROFINET ориентирован на организацию системно-ши-
рокого обмена данными между всеми иерархическими
уровнями управления предприятием. Он существенно
упрощает вопросы проектирования систем промышлен-
ной связи, распространяет использование IT стандартов на
полевой уровень управления, позволяет использовать су-
ществующие каналы связи и сетевые компоненты Ethernet,
а также дополнять эти сети специализированными компо-
нентами. PROFINET обеспечивает поддержку всех существу-
ющих стандартных механизмов обмена данными через
Ethernet параллельно с обменом данными между система-
ми автоматизации в реальном масштабе времени.

Каналы связи и топологии сети

Для организации обмена данными между системами авто-
матизации в сети PROFINET могут использоваться электри-
ческие (витые пары), оптические и беспроводные каналы
связи Ethernet. В зависимости от вида используемых кана-
лов для построения сети может использоваться различный
набор сетевых компонентов. Обеспечивается поддержка
всех топологий, характерных для сети Industrial Ethernet:
линейных, кольцевых, древовидных.

Сетевые компоненты

Для построения сетей PROFINET концерн SIEMENS пред-
лагает широкую гамму активных и пассивных сетевых
компонентов, а также коммуникационного программного
обеспечения и инструментальных средств проектирования.
Большинство сетевых компонентов PROFINET может исполь-
зоваться и в сетях Industrial Ethernet.

Пассивные сетевые компоненты

Пассивные PROFINET компоненты включают в свой состав
электрические (витые пары 2х2) и оптические кабели, а
также соединительные устройства различного назначения.
Для большинства электрических пассивных компонентов
поддерживается технология FastConnect, позволяющая
выполнять быстрый и безошибочный монтаж сети. Все со-
единительные устройства выполнены с учетом требований
стандарта PROFINET. Данные для заказа пассивных сете-
вых компонентов приведены в листе «Стандарт Industrial
Ethernet».

Активные сетевые компоненты

Активные PROFINET компоненты представлены широкой
гаммой коммутаторов серии SCALANCE X200/X200IRT/
X300/ ХM400/X500. Модули серии SCALANCE X позволяют
конфигурировать линейные, звездообразные и кольцевые
структуры сетей Industrial Ethernet/ PROFINET, использовать
для передачи данных оптические и электрические каналы
связи, поддерживают технологию коммутируемых сетей,
позволяют использовать обмен данными в реальном мас-
штабе времени, в том числе, и с тактовой синхронизацией.
Более подробная информация о коммутаторах данной
серии приведена в листе «Промышленные коммутаторы
SCALANCE».

Технологические компоненты

Технологические компоненты для PROFINET представлены
специализированными микросхемами ERTEC 200 и 400,
а также комплектами разработки, позволяющими специ-
алистам различных фирм выполнять проектирование,
макетирование и наладку интерфейсной части собственной
аппаратуры управления, предназначенной для работы в
сетях PROFINET.

Решения на основе PROFINET

В настоящее время наиболее ярко прослеживаются два на-
правления использования сетей PROFINET:

●

построение систем распределенного ввода-вывода
(PROFINET IO) и

●

построение модульных систем управления с
распределенным интеллектом – PROFINET CBA (Component
Based Automation).

В зависимости от функционального назначения в сети
PROFINET могут использоваться различные механизмы
обмена данными, различный состав аппаратуры, различные
инструментальные средства проектирования.

5/21

Промышленное сетевое оборудование

Сети PROFINET

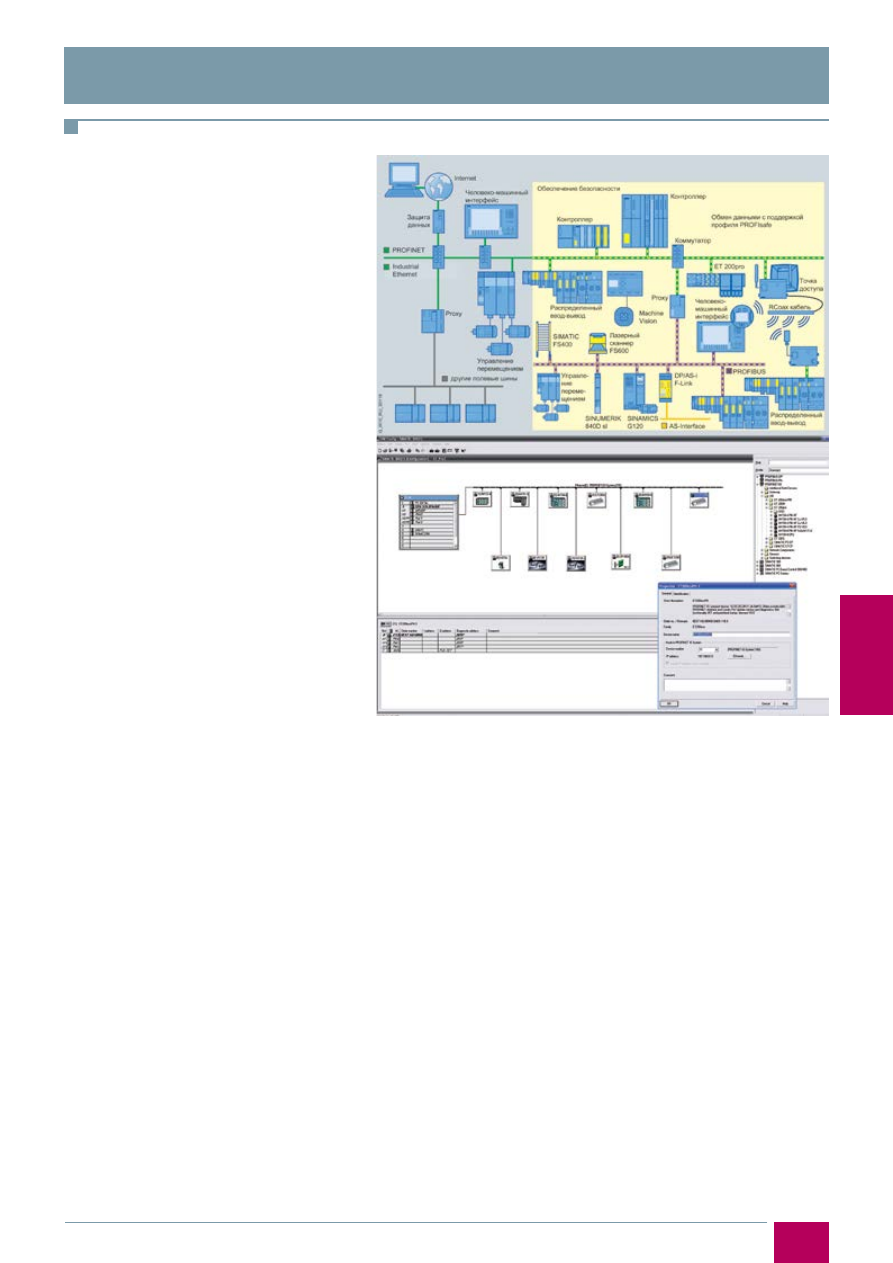

В системах PROFINET IO приборы полевого
уровня подключаются непосредственно к сети
Industrial Ethernet и обслуживаются PROFINET
контроллером ввода-вывода. Скоростной обмен
данными носит циклический характер и выпол-
няется на скорости 100 Мбит/с.

В зависимости от состава используемых компо-
нентов в такой сети обеспечивается поддержка
обмена данными в реальном масштабе време-
ни (Real Time – RT) и использование тактовой
синхронизации (Isochronous RT – IRT). При этом
в качестве активных сетевых компонентов для
поддержки RT режима могут применяться ком-
мутаторы семейств SCALANCE X100/X200/X300/
XM400/X500, для поддержки IRT режима – толь-
ко коммутаторы семейства SCALANCE X200IRT/
XF200IRT.

Поддерживается возможность интеграции суще-
ствующих сетей PROFIBUS DP в системы PROFINET
IO. При этом ведущее устройство подключается
к сети PROFINET и поддерживает связь с ведо-
мыми устройствами PROFIBUS DP через PROFINET
Proxy.

В распределенных системах противоаварийной
защиты и автоматики безопасности (F-системах)
на основе PROFINET для обмена данными между
компонентами F-систем обеспечивается под-
держка профиля PROFIsafe.

Конфигурирование систем PROFINET IO выпол-
няется в среде STEP 7 и ничем не отличается от
подобных операций для сети PROFIBUS DP.

Функции PROFINET контроллеров ввода-вывода
способны выполнять:

●

Программируемые контроллеры S7-300 с
центральными процессорами CPU 31x-2 PN/
DP или CPU 31xF-2 PN/DP. Каждый процессор
оснащен встроенным комбинированным интерфейсом
MPI/ DP, а также встроенным интерфейсом Industrial
Ethernet/ PROFINET.

●

Станции ET200S с интерфейсным модулем IM151-8 PN CPU
и ET200pro c интерфейсным модулем IM154-8 PN/DP CPU

●

Программируемые контроллеры S7-300 с
коммуникационными процессорами CP 343-1 или CP 343-
1 Advanced.

●

Программируемые контроллеры S7-400 с центральными
процессорами CPU 41х-3 PN/DP или CPU 416F-3
PN/DP. Каждый процессор оснащен встроенным
комбинированным интерфейсом MPI/ DP, интерфейсом
DP, а также встроенным интерфейсом Industrial Ethernet/
PROFINET.

●

Программируемые контроллеры S7-400 с
коммуникационными процессорами CP 443-1 и СР443-1
Advanced

●

Промышленные и офисные компьютеры с
коммуникационными процессорами CP 1616, а также
SIMATIC MicroBox PC 427B и PC104-совместимые
компьютеры с коммуникационными процессорами
CP 1604, работающими под управлением OPC сервера
из состава NCM PC или программного обеспечения,
разработанного с помощью комплекта DK-16xx PN IO
(для работы под управлением различных операционных
систем).

●

Промышленные и офисные компьютеры со
стандартными сетевыми адаптерами и программным
обеспечением SOFTNET PN IO.

В качестве ведомых устройств систем PROFINET IO могут
использоваться:

●

Станция S7-300 с СР343-1 Lean, CP343-1 или CP343-1
Advanced

●

Станции ET 200M с интерфейсными модулями IM 153-4 PN

●

Станции ET 200S с интерфейсными модулями IM 151-3 PN

●

Станции ET 200pro с интерфейсными модулями IM 154-4
PN HF

●

Управляемые коммутаторы SCALANCE Х200, XF200, X300,
XR300, XM400, X500

●

Датчики визуального анализа 2D-кодов SIMATIC VS 130-2

●

Ведомые устройства PROFIBUS DP, подключаемые к
PROFINET через PROFINET proxy

●

Компьютеры с коммуникационными процессорами CP
1616/ 1604.

Для интеграции существующих систем на основе PROFIBUS
DP в системы PROFINET применяются PROFINET IO Proxy и
специальные согласующие модули. Функции PROFINET IO
Proxy способны выполнять:

●

Программируемые контроллеры S7-300 с центральными
процессорами CPU 31x-2 PN/DP, CPU 31xF-2 PN/DP.

●

Коммуникационные модули IE/PB Link PN IO.

При необходимости системы PROFINET IO могут дополнять-
ся панелями операторов типов TP 177B DP/PN, OP 177B DP/
PN, Mobile Panel 177/277 DP/PN и OP/TP/MP 277, MP377,
серии Basic Line оснащенными встроенным интерфейсом
PROFINET. В сети PROFINET IO эти панели поддерживают
только ОР функции связи.

PROFINET IO

5/22

Промышленное сетевое оборудование

Сети PROFINET

Технология CBA призвана упростить вопросы организации
промышленной связи через PROFINET между оборудо-
ванием различных производителей. При этом операции
трудоемкого программирования систем связи заменяются
операциями графического проектирования таких систем.

Основной производственной единицей в системах СВА
является технологический компонент, представляющий
совокупность механической, электрической и электронной
части конкретной машины или установки, а также соответ-
ствующее прикладное программное обеспечение

Каждому технологическому компоненту ставится в соот-
ветствие программный модуль, который содержит полное
описание интерфейса данного компонента в соответствии
с требованиями стандарта PROFINET. В дальнейшем эти про-
граммные модули затем используются для проектирования
коммуникационных соединений.

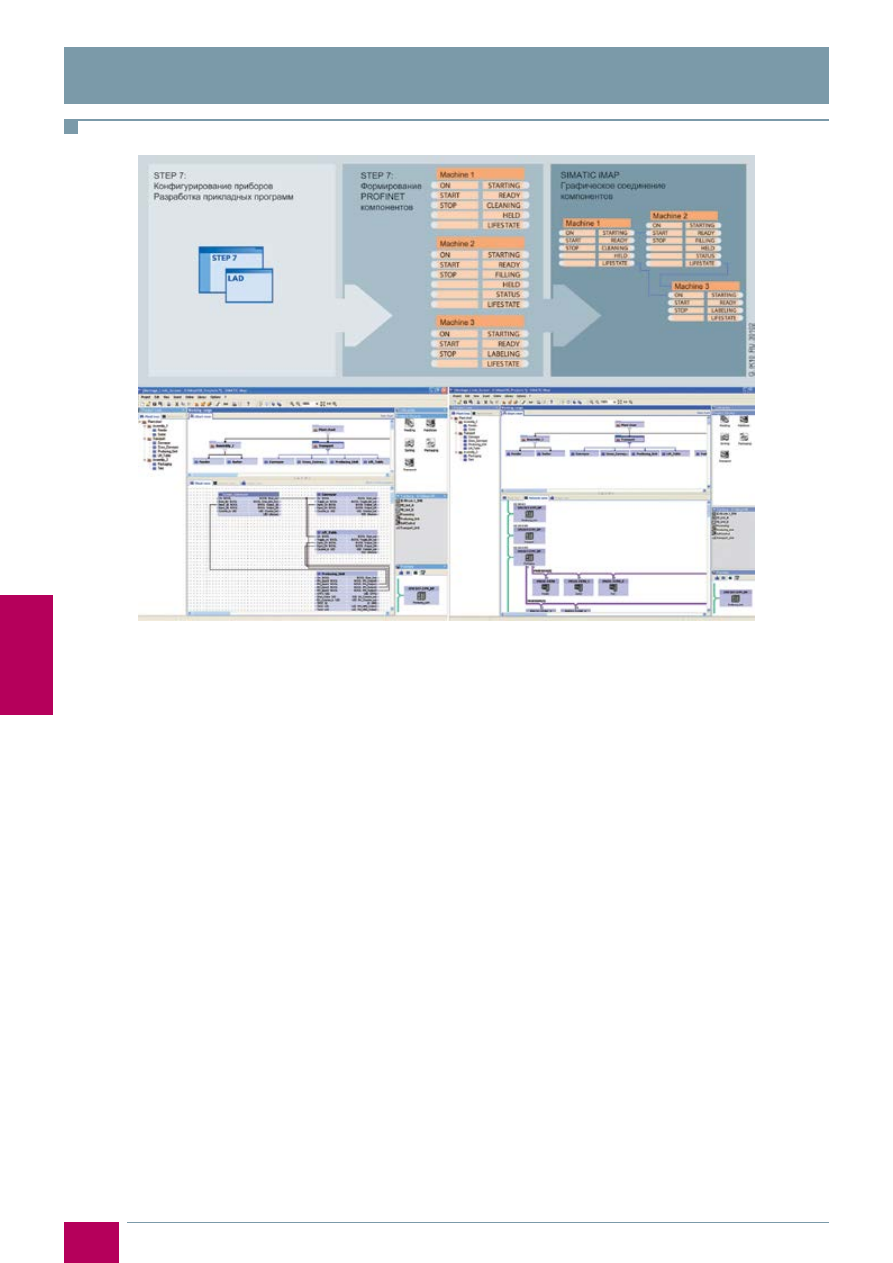

Программирование систем СВА выполняется в три этапа:

●

Конфигурирование аппаратуры и разработка
прикладного программного обеспечения
технологического модуля в среде инструментальных
средств соответствующего производителя. Для систем
на базе компонентов SIMATIC на этом этапе может
использоваться пакет STEP 7 (LAD, FBD, STL), а также весь
спектр инструментальных средств проектирования (S7-
GRAPH, S7-SCL, CFC и т.д.).

●

Формирование программных модулей технологических
компонентов с помощью инструментальных средств
соответствующего производителя и их сохранение в
формате XML файлов. Для систем на основе компонентов
SIMATIC на этом этапе используется пакет STEP 7.

●

Загрузка XML файлов (в том числе и других
производителей) в библиотеку визуального
редактора PROFINET и графическое проектирование
коммуникационных соединений. SIEMENS предлагает
использовать для этой цели пакет SIMATIC iMAP.

После завершения указанных работ SIMATIC iMAP автома-
тически генерирует все данные, необходимые для орга-
низации связи. При этом обеспечивается возможность
выполнения операций интерактивного тестирования и диа-
гностики всех компонентов без вмешательства в приклад-
ное программное обеспечение отдельных технологических
компонентов.

В составе систем PROFINEN CBA находят применение:

●

PROFINET станции, функции которых может выполнять
вся аппаратура, перечисленная для PROFINET
контроллеров ввода-вывода. При этом компьютеры
с Ethernet интерфейсом должны комплектоваться
программным обеспечением PN CBA OPC сервер.

●

PROFINET CBA Proxy в виде CPU 31x-2 PN/DP и CPU 31xF-2
PN/DP.

●

Аппаратура сети PROFIBUS DP:

–

станции ET 200S интеллектуальными интерфейсными
модулями IM151-7 CPU/ IM151-7 F-CPU/ IM151-8 PN/
DP CPU, станции ET200PRO с интеллектуальными
интерфейсными модулями IM154-8 CPU;

–

центральные процессоры S7-300/S7-300C с встроенным
интерфейсом PROFIBUS DP, работающие в режиме
ведомого DP устройства;

–

стандартные ведомые устройства PROFIBUS DP;

–

преобразователи частоты, выполняющие функции
стандартных ведомых устройств PROFIBUS DP.

●

Системы визуализации (WinCC, WinCC flexible,
другие системы человеко-машинного интерфейса),
поддерживающие функции OPC клиента и получающие
доступ к данным PROFINET компонентов через PROFINET
OPC сервер.

PROFINET CBA

5/23

Промышленное сетевое оборудование

Сети PROFINET

Данные для выбора и заказа

Наименование

Заказные номера

873CPU с
интерфейсом
PROFINET

CPU S7-1200 – см. раздел SIMATIC S7-1200

CPU 314C-2 PN/DP: RAM 192 КБ, 1хMPI/DP + 1xPROFINET (2 порта)

6ES7 314-6EH04-0AB0

CPU 315-2 PN/DP: RAM 384 КБ, 1хMPI/DP + 1xPROFINET (2 порта)

6ES7 315-2EH14-0AB0

CPU 315F-2 PN/DP: RAM 512 КБ, 1хMPI/DP + 1xPROFINET (2 порта), PROFIsafe

6ES7 315-2FJ14-0AB0

CPU 317-2 PN/DP: RAM 1 МБ, 1xMPI/DP + 1xPROFINET (2 порта)

6ES7 317-2EK14-0AB0

CPU 317F-2 PN/DP: RAM 1,5 МБ, 1хMPI/DP + 1xPROFINET (2 порта), PROFIsafe

6ES7 317-2FK14-0AB0

CPU 319-3 PN/DP: RAM 2 МБ, 1xMPI/DP+1xDP + 1xPROFINET (2 порта)

6ES7 318-3EL01-0AB0

CPU 319F-3 PN/DP: RAM 2,5 МБ, 1xMPI/DP+1xDP + 1xPROFINET (2 порта), PROFIsafe

6ES7 318-3FL01-0AB0

CPU 412-2 PN: RAM 0,5+0,5 МБ, 1xMPI/DP + 1xPROFINET (2 порта)

6ES7 412-2EK06-0AB0

CPU 414-3 PN/DP: RAM 2+2 МБ, 1xMPI/DP+1xDP + 1xPROFINET (2 порта)

6ES7 414-3EM06-0AB0

CPU 414F-3 PN/DP: RAM 2+2 МБ, 1xMPI/DP+1xDP + 1xPROFINET (2 порта)

6ES7 414-3FM06-0AB0

CPU 416-3 PN/DP: RAM 8+8 МБ, 1xMPI/DP+1xDP + 1xPROFINET (2 порта)

6ES7 416-3ES06-0AB0

CPU 416F-3 PN/DP: RAM 8+8 МБ, 1xMPI/DP+1xDP + 1xPROFINET (2 порта)

6ES7 416-3FS06-0AB0

* для работы центральных процессоров S7-300 необходима карта памяти ММС, заказываемая отдельно
Интерфейсы
SIMATIC S7

TCP/IP, UDP, PN IO/
CBA, SNMP, DHCP, NTP

CP 343-1 Lean: 2xRJ45 10/100 Мбит/с

6GK7 343-1CX10-0XE0

CP 343-1: 2xRJ45 10/100 Мбит/с, ISO, TCP/IP, PN IO

6GK7 343-1EX30-0XE0

CP 343-1 Advanced: 2xRJ45 10/100, 1xRJ45 10/100/1000 Мбит/с

6GK7 343-1GX30-0XE0

CP 343-1 Advanced + функции брандмауэр, VPN, PROFIenergy

6GK7 343-1GX31-0XE0

CP 443-1: 2xRJ45 10/100 Мбит/с, ISO

6GK7 443-1EX30-0XE0

CP 443-1 Advanced: 4xRJ45 10/100, 1xRJ45 10/100/1000 Мбит/с

6GK7 443-1GX30-0XE0

C-PLUG, съемный модуль памяти для сохранения параметров компонентов SIMATIC NET

6GK1 900-0AB00

Интерфейсы
программаторов/
компьютеров

CP 1604: карта PC104/PLUS, БИС ERTEC, 4xRJ45, ISO, TCP/IP/ UDP, PN IO RT

6GK1 160-4AA01

Соединительная плата для СР 1604

6GK1 160-4AC00

CP 1616: PCI карта с БИС ERTEC, 4xRJ45, ISO, TCP/IP, UDP, PN IO RT/IRT

6GK1 161-6AA02

PROFInet CBA OPC-Server SIMATIC NET 2008 V7.1

6GK1 706-0HB71-3AA0

IE SOFTNET PN IO V13: ПО PN IO контроллера

6GK1 704-1HW13-0AA0

Пакет разработки DK-16xx PN IO V2.5 для СР 1616 и СР 1604

6GK1 741-1HL25-3AA0

Интерфейсные
модули ET 200

IM 151-3 PN для ET 200S, ведомое устройство PN IO, 2xRJ45

6ES7 151-3AA23-0AB0

IM 151-3 PN HF для ET 200S, ведомое устройство PN IO, 2xRJ45

6ES7 151-3BA23-0AB0

IM 151-3 PN FO для ET 200S, ведомое устройство PN IO, 2xFO

6ES7 151-3BB23-0AB0

IM 151-8 PN/DP CPU для ET 200S, контроллер PN IO, 3x RJ45, DP опц., нужна ММС

6ES7 151-8AB01-0AB0

IM 153-4 PN для ET 200M, ведомое устройство PN IO, 2xRJ45

6ES7 153-4AA01-0XB0

IM 153-4 PN HF для ET 200M, ведомое устройство PN IO, 2xRJ45

6ES7 153-4BA00-0XB0

IM 154-4 PN HF для ET 200pro, ведомое устройство PN IO, 2xM12 + 1x7/8“

6ES7 154-4AB10-0AB0

IM 154-8 CPU для ET 200pro, 384KB контроллер PN IO, 2xM12 + RJ45, DP,2xM12, нужна
ММС

6ES7 154-8AB01-0AB0

IM 154-8 CPU для ET 200pro, 512KB контроллер PN IO, 2xM12 + RJ45, DP,2xM12, нужна
ММС

6ES7 154-8FB01-0AB0

IM 154-8 CPU для ET 200pro, 1,5MB контроллер PN IO, 2xM12 + RJ45, DP,2xM12, нужна
ММС

6ES7 154-8FX00-0AB0

Базовые модули ET200eco – см. раздел SIMATIC ET200eco

Управляемые коммутаторы SCALANCE Х200, XF200, X300, XR300, XM400 – см. раздел Промышленные
Ethernet-коммутаторы Scalance

Модуль PN/PN IO для обмена данными между двумя сетями PROFINET IO

6ES7 158-3AD01-0XA0

IE/AS-i Link PN IO

одиночный AS-i Мастер (без C-PLUG)

6GK1 411-2AB10

двойной AS-i Мастер (без C-PLUG)

6GK1 411-2AB20

SIMATIC iMAP V3.0 для проектирования систем связи PROFINET CBA, с лицензией для установки на один ПК

6ES7 820-0CC04-0YA5

Технологические
компоненты

БИС ERTEC 200 с встроенным процессором ARM 946, 2-канальным
коммутатором IE/PN 10/100 Мбит/с, PCI интерфейсом

350 шт.

6GK1 182-0BB01-0AA2

БИС ERTEC 400 с встроенным процессором ARM 946, 4-канальным
коммутатором IE/PN 10/100 Мбит/с, PCI интерфейсом

350 шт.

6GK1 184-0BB01-0AA2

Дополнительную информацию по продукту Вы можете найти в каталоге IKPI, CA01 и в интернете по адресу

http://dfpd.siemens.ru

5/24

Промышленное сетевое оборудование

Компоненты для промышленной беспроводной связи (IWLAN)

Обзор

Одним из ключевых положений успеха на современном ми-
ровом рынке является обеспечение повсеместного доступа
к информации. Мобильные устройства, подключаемые к
сети через скоростные беспроводные каналы связи, по-
зволяют решать эти задачи наиболее оптимально. Главное
преимущество беспроводных решений – это возможность
получения доступа к необходимой информации при нахож-
дении вне своего рабочего места.
Для построения IWLAN (Industrial Wireless Local Area Network)
предлагается широкий спектр программных и аппаратных
компонентов, обеспечивающих возможность организации
обмена данными через беспроводные каналы связи сетей
Industrial Ethernet и PROFIBUS, работающие в диапазонах
частот 2.4 и 5.0 ГГц:

●

IWLAN точки доступа серии SCALANCE W7xx.

●

IWLAN клиентские модули серии SCALANCE W7xx.

●

Круговые и направленные антенны IWLAN различного
назначения.

●

Программное обеспечение SINEMA Server для
обслуживания IWLAN сетей.

Их функционирование базируется на международных стан-
дартах IEEE 802.11a/b/g/h/n.
Скорость обмена данными достигает 450 Мбит/с, что позво-
ляет использовать IWLAN для развертывания крупных бес-
проводных сегментов в сетях автоматизации, обеспечивая
обмен данными в реальном масштабе времени, интегра-
цию в системы распределенного ввода-вывода PROFINET IO,
поддержку профиля PROFIsafe.

Области применения

●

Автоматизированные транспортные средства и
монорельсовые конвейеры: предотвращение износа
подвижных скользящих контактов и обеспечение
высокой гибкости в выборе маршрута движения за
счет беспроводного обмена данными с транспортными
средствами.

●

Подъемные краны: высокая гибкость системы связи с
подвижными частями крана независимо от их текущего
расположения.

●

Мобильные пульты управления: надежный вариант
оперативного управления производством с поддержкой
обмена данными с мобильными и стационарными
установками, сокращение количества стационарно
установленных пультов и панелей операторов.

●

Беспроводный доступ к приборам полевого уровня для
их тестирования и конфигурирования без необходимости
перехода к соответствующему шкафу управления.

●

Интерактивное выполнение сервисных операций:
оперативное получение информации о состоянии
оборудования из любой точки предприятия,
дистанционное выполнение всех сервисных операций.

●

Обмен данными с аппаратурой, расположенной на
подвижных станциях: в контейнерах, на вращающихся
машинах, на конвейерах и т.д.

●

Беспроводное соединение стационарных сегментов сети
и снижение расходов на переходы через автомобильные
и железнодорожные дороги, реки, озера и т.д.

●

Общественный транспорт (подземные и
пригородные поезда, автобусы и т.д.): использование
коммуникационных компонентов с высокими
требованиями к стабильности работы в условиях сильных
механических и климатических воздействий;

●

оптимальные варианты построения систем радио связи с
ограниченной выходной мощностью антенн в виде RCoax
кабеля.

Особенности функционирования IWLAN

По функциональным возможностям модули SCALANCE W
подразделяются на точки доступа и модули Ethernet кли-
ента. Точки доступа подключаются к стационарным сетям
Ethernet и поддерживают беспроводный обмен данными
с мобильными станциями или стационарными объектами
через IWLAN.
Каждая мобильная станция или удаленный стационарный
объект комплектуется модулем Ethernet клиента. Через
встроенный интерфейс Ethernet к такому модулю подклю-
чается от одного до восьми оконечных устройств, способ-
ных поддерживать обмен данными через каналы связи
IWLAN.
Каждая точка доступа формирует радио поле, в пределах
которого поддерживается беспроводный обмен данными.
Характер формирования этого поля зависит от типа исполь-
зуемых антенн.
Направленные антенны концентрируют радио поле в виде
направленного луча. Протяженность такого канала связи
может достигать 2 км. Отклонение за пределы направлен-
ного радио поля приводит к потере связи.
Такие антенны оказываются удобными для установки со-
единений “точка к точке” между стационарными объектами,
расположенными по разные стороны автомобильных и
железных дорог, на разных берегах рек и водоемов и т.д.
Круговые антенны формируют радио поле вокруг своей оси.
Напряженность этого поля наиболее высока у оси антенны и
снижается по мере удаления от нее. В помещениях надежная
связь с точкой доступа обеспечивается в радиусе 30 м от ан-
тенны, на открытых пространствах – в радиусе до 200 м.
При необходимости поддержки беспроводной связи на
больших территориях формируется инфраструктура радио-
сети с необходимым количеством точек доступа, форми-
рующих сплошную зону радо охвата. Мобильные станции,
перемещающиеся в пределах этой зоны, автоматически
переключаются с одной точки доступа на другую.

В сетях с IEEE 802.11 – совместимыми компонентами время
переключения мобильной станции с одной точки доступа
на другую занимает несколько сот миллисекунд. Такой
перерыв недопустим для систем, работающих в реальном
масштабе времени.
Точки доступа и модули Ethernet клиентов, поддержива-
ющие функции быстрого роуминга (RR – Rapid Roaming),
позволяют создавать системы беспроводной связи,
работающие в реальном масштабе времени и имеющие
предсказуемое время отклика. В такие системы можно ин-
тегрировать компоненты распределенных систем PROFINET
IO, а также компоненты распределенных F-систем, исполь-
зующих для обмена данными профиль PROFIsafe. Механизм
iPCF является расширением стандарта IEEE 802.11 и должен
поддерживаться как точками доступа, так и соответствую-
щими станциями.

5/25

Промышленное сетевое оборудование

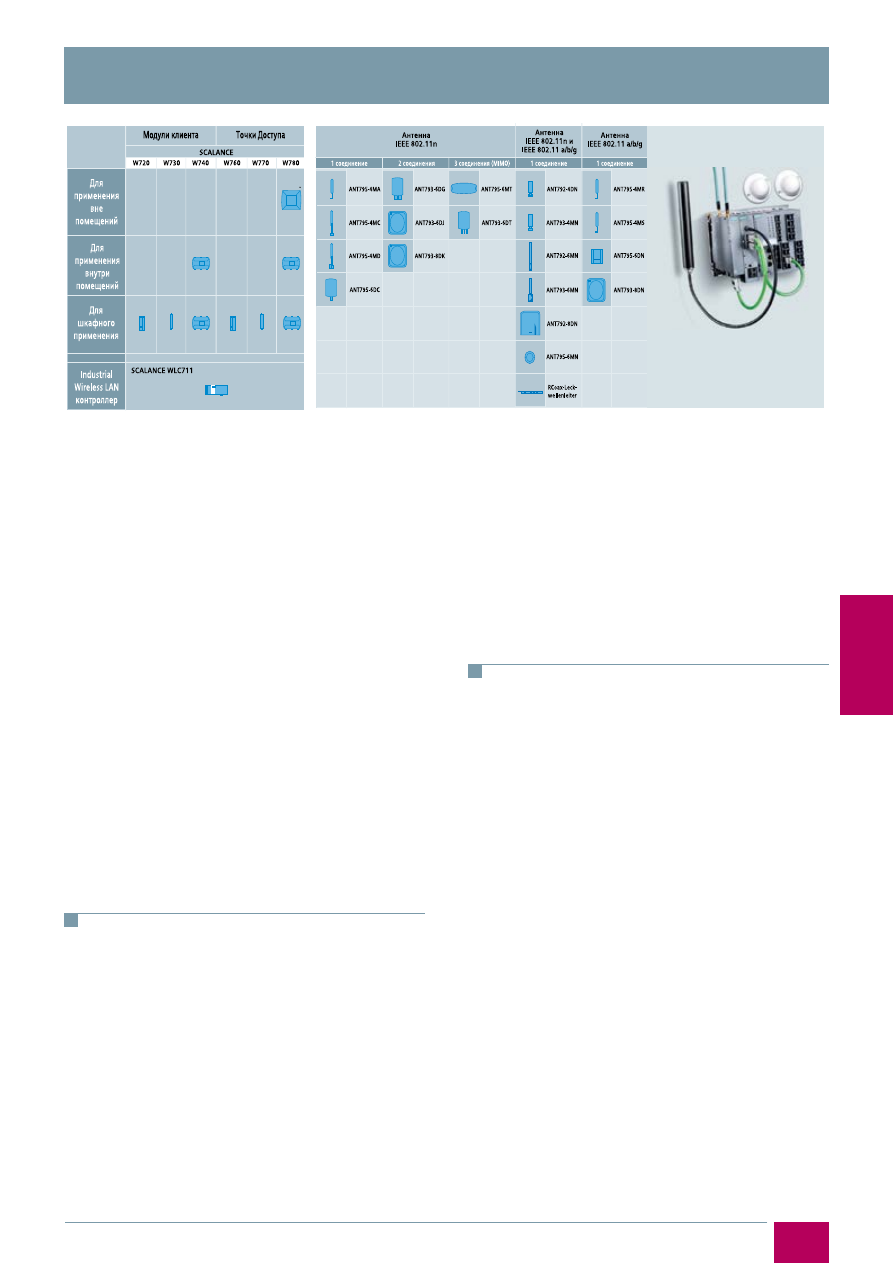

Компоненты для промышленной беспроводной связи (IWLAN)

Высокая степень защиты передаваемых данных обе-
спечивается поддержкой новейших механизмов защиты
WPA2/IEEE 802.11i. Эти механизмы используют процедуру
128-битного шифрования, а также проверки авторизован-
ного доступа к сетевым станциям. Для шифрования данных
используется стандарт AES (Advanced Encryption Standard).
Механизмы защиты данных поддерживаются встроенным
программным обеспечением соответствующих устройств.
Для обеспечения доступа к приборам возможно использо-
вание шифрования (HTTPS) и паролей (SSH). При развер-
тывании виртуальных сетей VPN (Virtual Private Networks)
допускается совместное использование продуктов серий
SCALANCE S и SCALANCE W.

Диагностика и управление:

●

Инструментальные средства Web-управления (HTTP/
HTTPS) для конфигурирования и диагностики системы
связи с помощью стандартного Web браузера.

●

Проектирование, конфигурирование, эмуляция работы
и измерения в радио сетях с помощью программного
обеспечения AirMAGNET.

●

Встроенные светодиоды индикации ошибок и состояний.

●

Сигнализация об ошибках с использованием протокола
SNMP или рассылка сообщений по каналам электронной
почты.

●

Сохранение параметров настройки в опциональном
модуле памяти C-PLUG, замена модуля без повторного
конфигурирования сети.

Точки доступа

Точки доступа SCALANCE W780 выпускаются в виде трех
семейств:

●

SCALANCE W788 в металлических корпусах со степенью
защиты IP65, предназначенные для установки вне
шкафов управления.

●

SCALANCE W786 в пластиковых корпусах со степенью
защиты IP65, предназначенные для установки вне
помещений и эксплуатации в тяжелых климатических
условиях.

●

SCALANCE W7xx в пластиковых корпусах со степенью
защиты IP30, предназначенные для установки в шкафы
управления или встраивания в аппаратуру.

Различные модификации точек доступа имеют одну или две
встроенных радио карты (интерфейсы IWLAN). По своим
функциональным возможностям точки доступа с двумя
интерфейсами IWLAN аналогичны двум точкам доступа с
одним встроенным интерфейсам IWLAN.
В точках доступа и модулях Ethernet клиентов с внешними
антеннами для работы каждого интерфейса IWLAN допу-
скается установка до трех антенн. Если используется только
одна антенна, то на свободный разъем подключения антен-
ны устанавливается терминальный резистор TI795-1R.
Наружные антенны подключаются через устройство мол-
ние защи ты LP798-1PRO.

Клиентские модули

Клиентские модули SCALANCE W7хх выпускаются в виде
трех семейств:

●

SCALANCE W721-1/W722-1 для подключения к IWLAN до 4
Ethernet клиента.

●

SCALANCE W734-1 для подключения к IWLAN до 8 Ethernet
клиентов.

●

SCALANCE W748-1 для подключения к IWLAN до 8 Ethernet
клиентов и поддержки функций быстрого роуминга.

содержание .. 11 12 13 14 ..
