SIMATIC S7-1200

Новое семейство микроконтроллеров

Наименование

Заказные номера

Модули

ввода-вывода

аналоговых

сигналов

SM 1231

±10 B, ±5 B, ±2.5 B, 0/4…20 мА/ 13 бит

4 AI

6ES7 231-4HD32-0XB0

8 AI

6ES7 231-4HF32-0XB0

±10 B, ±5 B, ±2.5 B, ±1.5 B, 0/4-20 мА/ 16 бит с диа-

гностикой

4 AI

6ES7 231-5ND32-0XB0

Pt10/50/100/200/500/1000, Ni100/120/200/500/1000,

Cu10/50/100, LG-Ni 1000

4 AI

6ES7 231-5PD32-0XB0

8 AI

6ES7 231-5PF32-0XB0

Термопары J/K/S/T/R/E/N/C/TXK/XK(L), ±80мВ, 16 бит

4 AI

6ES7 231-5QD32-0XB0

8 AI

6ES7 231-5QF32-0XB0

SM 1232

±10 B/ 14 бит или 0/4…20 мА/ 13 бит

2 AO

6ES7 232-4HB32-0XB0

4 AO

6ES7 232-4HD32-0XB0

SM 1234

4 AI ±10 B,±5 B,±2.5 B,0/4-20 мА/13 бит; 2 AO ±10 B, 0/4-20 мА/14 бит

6ES7 234-4HE32-0XB0

Коммуни-

кационные

модули

CM 1241

RS 485/422, PtP соединение, протоколы ASCII, USS, Modbus RTU

6ES7 241-1CH32-0XB0

RS 232, PtP соединение, протоколы ASCII, USS, Modbus RTU

6ES7 241-1AH32-0XB0

CM 1242-5

Ведомое устройство в сетях PROFIBUS DP

6GK7 242-5DX30-0XE0

CP 1243-1 IEC

Подключение S7-1200 к удаленному центру управ-

ления по протоколу телеуправления

IEC60870-5-104

6GK7 243-1PX30-0XE0

CP 1243-1 DNP3

DNP3

6GK7 243-1JX30-0XE0

CP 1243-7 LTE

LTE

6GK7 243-7KX30-0XE0

СP 1243-8 IRC

SINAUT ST7

6GK7 243-8RX30-0XE0

CP 1243-1

Security

6GK7 243-1BX30-0XE0

CM 1243-5

Ведущее устройство PROFIBUS DP (до 32 ведомых устройств)

Возможность подключения панели оператора.

6GK7 243-5DX30-0XE0

CM 1243-2

Ведущее устройство AS-i V3.0 (до 62 ведомых устройств)

3RK7 243-2AA30-0XB0

DCM 1271

Разделительный модуль для питания AS-Interface от блока питания =24В

3RK7 271-1AA30-0AA0

CP 1242-7

GSM/GPRS модем

6GK7 242-7KX30-0XE0

CP 1243-1 PCC

Модуль для подключения к “облаку” центра управления предприятием

6GK7 243-1HX30-0XE0

ANT794-4MR GSM/GPRS антенна для CP 1242-7

6NH9 860-1AA00

Технологиче-

ские модули

SM 1278

4-канальный модуль ведущего устройства IO-Link V1.1

6ES7 278-4BD32-0XB0

WP231

Модуль измерения усилий и взвешивания статических грузов

7MH4 960-2AA01

WP241

Модуль взвешивания материалов на ленточных конвейерах

7MH4 960-4AA01

RF120C

1-канальный модуль подключения считывателя системы RFID

6GT2 002-0LA00

SM 1281

Модуль мониторинга состояний SIPLUS CMS 1200

6AT8 007-1AA10-0AA0

SM 1238

Модуль измерения параметров 1- и 3-фазной сети переменного тока

6ES7 238-5XA32-0XB0

Модуль

батареи

BB 1297 в формате сигнальной платы для поддержки хода встроенных часов до года

6ES7 297-0AX30-0XA0

Коммутатор

CSM 1277

4-канальный коммутатор Industrial Ethernet, 4 x RJ45, 10/100 Мбит/с

6GK7 277-1AA10-0AA0

Блок питания

PM 1207

Вход: ~115/ 230 В, выход: =24 В/ 2,5 А

6EP1 332-1SH71

Кабель для 2-рядного размещения модулей S7-1200, 2 м

6ES7 290-6AA30-0XA0

Имитаторы

входных

сигналов

SIM 1274

с 8 переключателями =24 В, для CPU 1211C/ CPU 1212C

6ES7 274-1XF30-0XA0

с 14 переключателями =24 В, для CPU 1214C/ CPU 1215C

6ES7 274-1XH30-0XA0

с 10 переключателями =24 В и 4 переключателями =5В, для CPU 1217C

6ES7 274-1XK30-0XA0

с 2 потенциометрами формирования входных аналоговых сигналов

6ES7 274-1XA30-0XA0

SIMATIC Basic

Panel 2-й

генерации

KTP400 Basic PN: цветной широкоформатный сенсорный 4,3” TFT + 4 клавиши

6AV2 123-2DB03-0AX0

KTP700 Basic PN: цветной широкоформатный сенсорный 7” TFT + 8 клавиши

6AV2 123-2GB03-0AX0

KTP900 Basic PN: цветной широкоформатный сенсорный 9” TFT + 8 клавиши

6AV2 123-2JB03-0AX0

Стартовые

пакеты

CPU 1212C AC/DC/RLY, имитатор входов, STEP 7 Basic,

кабель IE 2 м, документация

KP300 Basic mono PN

6AV6 651-7HA01-3AA4

KTP400 Basic color PN

6AV6 651-7KA01-3AA4

KTP700 Basic color PN

6AV6 651-7DA01-3AA4

без панели оператора

6ES7 212-1BD34-4YB0

Программное

обеспечение

STEP 7 Basic V14

6ES7 822-0AA04-0YA5

Telecontrol Server Basic

Лицензии по количеству подключаемых удаленных станций

6NH9 910-0AA21-0AA0

6NH9 910-0AA21-0AB0

256

6NH9 910-0AA21-0AC0

Пакет проектирования для модуля WP231. Библиотека для TIA Portal + SIWATOOL

7MH4 960-2AK01

Пакет проектирования для модуля WP241. HSP для TIA Portal V12 SP1 + SIWATOOL

7MH4 960-4AK01

4/7

SIMATIC S7-300

Универсальные программируемые контроллеры

Обзор

●

Универсальный модульный программируемый
контроллер для решения задач автоматизации низкого
и среднего уровня сложности.

●

Широкий спектр модулей для максимальной адаптации
к требованиям решаемой задачи.

●

Использование локальных и распределенных структур ввода-
вывода и простое включение в сетевые конфигурации.

●

Удобная конструкция и работа с естественным
охлаждением.

●

Высокая мощность благодаря наличию большого
количества встроенных функций.

Программируемые контроллеры S7-300 могут включать в

свой состав:

●

Модуль центрального процессора (CPU). В зависимости от
степени сложности решаемых задач в программируемом
контроллере доступны более 20 типов центральных
процессоров.

●

Блоки питания (PS) для питания контроллера от сети
переменного или постоянного тока.

●

Сигнальные модули (SM), предназначенные для
ввода и вывода дискретных и аналоговых сигналов.
Поддерживаются ГОСТ градуировки термометров
сопротивления и термопар.

●

Коммуникационные процессоры (CP) – интеллектуальные
модули для подключения к промышленным сетям AS-
Interface, PROFIBUS, Industrial Ethernet/PROFINET и системам
PtP связи.

●

Функциональные модули (FM) – интеллектуальные модули,
оснащенные встроенным микропроцессором и способные
выполнять задачи автоматического регулирования,
взвешивания, позиционирования, скоростного счета,
управления перемещением и т.д.

●

Интерфейсные модули (IM) используются для
подключения стоек расширения к базовому блоку
контроллера, что позволяет использовать в системе
локального ввода-вывода до 32 модулей различного на-
значения.

Конструкция контроллера отличается высокой гибкостью и

удобством обслуживания:

●

Все модули устанавливаются на профильную шину S7-300
и фиксируются в рабочих положениях винтами. Объеди-
нение модулей в единую систему выполняется с помощью
шинных соединителей (входят в комплект поставки
каждого модуля), устанавливаемых на тыльную часть
корпуса.

●

Произвольный порядок размещения модулей в
монтажных стойках. Фиксированные посадочные места
занимают только модули PS, CPU и IM. Наличие съемных
фронтальных соединителей (заказываются отдельно),
позволяющих производить быструю замену модулей без
демонтажа их внешних цепей и упрощающих выполнение
операций подключения внешних цепей модулей.

Конструктивные особенности

Центральные процессоры

Все центральные процессоры S7-300 имеют высокое быстродействие, загружаемую память в виде карты памяти до 8 МБ,

развитые коммуникационные возможности и работают без буферной батареи. Карта памяти MMC используется для загрузки

программы, сохранения данных при перебоях в питании CPU, хранения архива проекта с символьной таблицей и комментарии,

а также для архивирования промежуточных данных. Центральные процессоры CPU 31xC оснащены набором встроенных входов

и выходов, а их операционная система дополнена поддержкой технологических функций, что позволяет использовать в качестве

готовых блоков управления.

4/8

SIMATIC S7-300

Универсальные программируемые контроллеры

CPU

312C

313C-2 PtP

313C-2 DP

313C

314C-2 PtP

314C-2 DP

314-C-2 PN/DP

Рабочая память

64 КБ

128 КБ

192 КБ

Загружаемая память (MMC)

64 КБ – 4 МБ

64 КБ – 8 МБ

Время выполнения операций, мкс:

●

логических

0.1

0.07

0.06

●

с фиксированной точкой

0.32

0.2

0.16

●

с плавающей точкой

1.1

0.72

0.59

Кол-во флагов/таймеров/
счетчиков

1024/128/128 2048/256/256 2048/256/256 2048/256/256 2048/256/256 2048/256/256 2048/256/256

Кол-во каналов I/O
дискретных/аналоговых

256/64

1008/248

16256/1015

1008/250

16048/1006

Встроенные интерфейсы

MPI

MPI + PtP

MPI + DP

MPI

MPI + PtP

MPI + DP

MPI/DP + PRO-

FINET

Активных соединений,
не более

Коммутатор Ethernet,

2 порта

Кол-во встроенных

●

каналов DI/DO

10/6

16/16

24/16

●

каналов AI/AO

-/-

4 AI (I/U) +1 AI (Pt100)/2 AO

Встроенные функции:

●

скоростные счетчики, кГц

2х10

3х30

4х60

●

импульсные выходы, кГц

2х2.5

3х2.5

4х2.5

●

ПИД-регулирование

Нет

Есть

●

позиционирование

Нет

По 1 оси

Габариты, мм

80х125х130

80х125х130 120х125х130 120х125х130 120х125х130 120х125х130

Штекер

40 клемм

2х 40 клемм

Заказной номер

6ES7312-

5BF04-0AB0

6ES7313-

6BG04-0AB0

6ES7313-

6CG04-0AB0

6ES7313-

5BG04-0AB0

6ES7314-

6BH04-0AB0

6ES7314-

6CH04-0AB0

6ES7314-

6EH04-0AB0

Основные технические данные центральных процессоров S7-300

CPU

312

314

315-2 DP

315-2 PN/DP

317-2 DP

317-2 PN/DP

319-3 PN/DP

Рабочая память

32 КБ

128 КБ

256 КБ

384 КБ

1 МБ

1 MБ

2 МБ

Загружаемая память (MMC)

64 КБ – 4 МБ

64 КБ – 8 МБ

Время выполнения операций, мкс:

●

логических

0.1

0.06

0.05

0.025

0.004

●

с фиксированной точкой

0.32

0.16

0.12

0.04

0.01

●

с плавающей точкой

1.1

0.59

0.45

0.16

0.04

Кол-во флагов/таймеров/
счетчиков

1024/128/128 2048/256/256 16384/256/256 16384/256/256 32768/512/512 32768/512/512

65536/

2048/2048

Кол-во каналов I/O
дискретных/аналоговых,
не более

256/64

1024/256

16384/1024

65536/4096

Встроенные интерфейсы

MPI

MPI + DP

MPI/DP+

PROFINET

MPI/DP + DP

MPI/DP+

PROFINET

MPI/DP + DP +

PROFINET

Активных соединений,
не более

Габариты, мм

40х125х130

40x125x130

40x125x130 120x125x130

Заказной номер

6ES7312-

1AE14-0AB0

6ES7314-

1AG14-0AB0

6ES7315-

2AH14-0AB0

6ES7315-

2EH14-0AB0

6ES7317-

2AK14-0AB0

6ES7317-

2EK14-0AB0

6ES7318-

3EL01-0AB0

4/9

SIMATIC S7-300

Универсальные программируемые контроллеры

Наименование

Штекер

Заказной номер

Микро карта

памяти MMC,

3В NFlash

64 КБ

6ES7 953-8LF31-0AA0

128 КБ

6ES7 953-8LG31-0AA0

512 КБ

6ES7 953-8LJ31-0AA0

2 МБ

6ES7 953-8LL31-0AA0

4 МБ

6ES7 953-8LM31-0AA0

8 МБ

6ES7 953-8LP31-0AA0

Интерфейс-

ные модули

2 модуля IM 365 с соединительным кабелем

1 м

6ES7 365-0BA01-0AA0

IM360 для установки в базовый блок, подключение до 3 стоек, с К-шиной

6ES7 360-3AA01-0AA0

IM361 для установки в стойку расширения и подключения к IM360 или IM361

6ES7 361-3CA01-0AA0

Соединительный кабель IM-IM, длина

1 м

6ES7 368-3BB01-0AA0

2.5 м

6ES7 368-3BC51-0AA0

5.0 м

6ES7 368-3BF01-0AA0

10 м

6ES7 368-3CB01-0AA0

Блоки пита-

ния PS 307

Вход: ~120/230В; выход: =24В

2А

6ES7 307-1BA01-0AA0

5А

6ES7 307-1EA01-0AA0

10А

6ES7 307-1KA02-0AA0

Профильная

шина DIN,

длиной

160мм

6ES7 390-1AB60-0AA0

480мм

6ES7 390-1AE80-0AA0

530мм

6ES7 390-1AF30-0AA0

830мм

6ES7 390-1AJ30-0AA0

2000мм

6ES7 390-1BC00-0AA0

Фронталь-

ный штекер

клеммы с винтовыми зажимами

20 клемм

6ES7 392-1AJ00-0AA0

клеммы с винтовыми зажимами для модуля 6ES7 331-7SF00-0AB0

20 клемм

6ES7 392-1AJ20-0AA0

контакты-защелки

20 клемм

6ES7 392-1BJ00-0AA0

клеммы с винтовыми зажимами

40 клемм

6ES7 392-1AM00-0AA0

контакты-защелки

40 клемм

6ES7 392-1BM01-0AA0

Подсоедини-

тели для 64-х

канальных

модулей

Комплект терминальных

блоков

винтовые клеммы

спецразъём

6ES7 392-1AN00-0AA0

зажимные клеммы

спецразъём

6ES7 392-1BN00-0AA0

Комплект кабелей

1м

6ES7 392-4BB00-0AA0

2,5м

6ES7 392-4BC50-0AA0

5м

6ES7 392-4BF00-0AA0

Модули

ввода

дискретных

сигналов

SM 321

4x1 DI Namur 24 В, Ex(i), диагностика

20 клемм

6ES7 321-7RD00-0AB0

1х16 DI =24В

20 клемм

6ES7 321-1BH02-0AA0

1х16 DI =24В, 0.05мс

20 клемм

6ES7 321-1BH10-0AA0

1х16 DI =24В, минус на общей точке

20 клемм

6ES7 321-1BH50-0AA0

1х16 DI =24В с поддержкой прерываний и диагностики

20 клемм

6ES7 321-7BH01-0AB0

1х16 DI =48…125В

20 клемм

6ES7 321-1CH20-0AA0

1х32 DI =24В

40 клемм

6ES7 321-1BL00-0AA0

16х1 DI 24/48В UC

40 клемм

6ES7 321-1CH00-0AA0

4х8 DI ~120В

40 клемм

6ES7 321-1EL00-0AA0

4х2 DI ~120/230В

20 клемм

6ES7 321-1FF01-0AA0

4х4 DI ~120/230В

20 клемм

6ES7 321-1FH00-0AA0

8х1 DI ~120/230В

40 клемм

6ES7 321-1FF10-0AA0

16x4 DI =24В

спецразъём

6ES7 321-1BP00-0AA0

Модули

вывода

дискретных

сигналов

SM 322

4x1 DO Namur =15В/20мА, Ex(i)

20 клемм

6ES7 322-5RD00-0AB0

4x1 DO Namur =24В/10мА, Ex(i)

20 клемм

6ES7 322-5SD00-0AB0

1х8 DO =24В/0.5А диагностика

20 клемм

6ES7 322-8BF00-0AB0

4x4 DO =24В/0.5А диагностика обрыва (сигнал 0 и 1)

40 клемм

6ES7 322-8BH10-0AB0

2х8 DO =24В/0,5А

20 клемм

6ES7 322-1BH01-0AA0

2х8 DO =24В/0,5А, быстродействующий

20 клемм

6ES7 322-1BH10-0AA0

1х32 DO =24В/0,5А

40 клемм

6ES7 322-1BL00-0AA0

2х4 DO =24В/2А

20 клемм

6ES7 322-1BF01-0AA0

16x1 DO 24/48В UC, до 0.5А на выход, диагностика

40 клемм

6ES7 322-5GH00-0AB0

4х8 DO ~230В/1А

2х20 клемм

6ES7 322-1FL00-0AA0

1х16 DO ~120/230В/1А

20 клемм

6ES7 322-1FH00-0AA0

2х4 DO ~120/230В/1А

20 клемм

6ES7 322-1FF01-0AA0

8х1 DO ~120/230В/2А

40 клемм

6ES7 322-5FF00-0AB0

4х2 релейных выхода =24В/~230В/2А

20 клемм

6ES7 322-1HF01-0AA0

2х8 релейных выходов =24В/~120В/2А

20 клемм

6ES7 322-1HH01-0AA0

8х1 релейный выход =24В/~230В/5А

40 клемм

6ES7 322-1HF10-0AA0

8х1 релейный выход =24В/~230В/5А, с встроенными RC-цепями

40 клемм

6ES7 322-5HF00-0AB0

16x4 DO =24В / 0,3A, p-ключ

спецразъём

6ES7 322-1BP00-0AA0

16x4 DO =24В / 0,3A, m-ключ

спецразъём

6ES7 322-1BP50-0AA0

Модули

ввода-

вывода

SM 323: 1х8 DI =24В, 1х8 DO24В/0,5А

20 клемм

6ES7 323-1BH01-0AA0

дискретных сигналов SM 323 и SM 327

40 клемм

6ES7 323-1BL00-0AA0

SM 327: 1х8 DI =24В, 1х8 DI =24В или DO =24В/0,5А конфигурир.

20 клемм

6ES7 327-1BH00-0AB0

4/10

SIMATIC S7-300

Универсальные программируемые контроллеры

Наименование

Штекер

Заказной номер

Модули

ввода

аналоговых

сигналов

SM 331

1х4 AI, 11/14/16 бит, 0…20мА/4...20mA, Ex(i), диагностика

20 клемм

6ES7 331-7RD00-0AB0

1x8 AI, 14 бит, I/U, 0.6 мс изохронный режим

20 клемм

6ES7 331-7HF01-0AB0

1х8 AI, 16 бит, ±5/±10/1…5В/ ±20/0…20/4…20мА, 55мс

40 клемм

6ES7 331-7NF00-0AB0

4х2 AI, 16 бит, ±5/±10/1…5В/ ±20/0…20/4…20мА, 23…95мс

40 клемм

6ES7 331-7NF10-0AB0

1х2 AI, 9/12/14 бит, I/U/термопары/Pt100/Ni100

20 клемм

6ES7 331-7KB02-0AB0

4х2 AI, 9/12/14 бит, I/U/термопары/Pt100/Ni100

20 клемм

6ES7 331-7KF02-0AB0

1х8 AI, 13 бит, I/U/R/Pt100, 66мс

40 клемм

6ES7 331-1KF02-0AB0

8 AI TC / 4 AI Pt100, Ex(i), 10/13/16 бит

20 клемм

6ES7 331-7SF00-0AB0

4х2 AI RTD, 16 бит, ГОСТ градуировки, 2-/3-/4-пров., 50мс

40 клемм

6ES7 331-7PF01-0AB0

4х2 AI TC, 16 бит, B/E/J/K/L/N/S/R/T, ТХК ГОСТ градуировки, 50мс

40 клемм

6ES7 331-7PF11-0AB0

1x6 AI TC, 16 бит, B/E/J/K/L/N/S/R/T 50мс изоляция 250В

40 клемм

6ES7 331-7PE10-0AB0

Модули

вывода

аналоговых

сигналов

SM 332

1х2 AO ±5/±10/1…5В/ ±20/0…20/4…20мА, 11/12 бит

20 клемм

6ES7 332-5HB01-0AB0

1х4 AO ±5/±10/1…5В/ ±20/0…20/4…20мА, 11/12 бит

20 клемм

6ES7 332-5HD01-0AB0

1х4 AO ±5/±10/1…5В/ ±20/0…20/4…20мА, 15 бит, диагн. 0,75мс

20 клемм

6ES7 332-7ND02-0AB0

1x8 AO ±5/±10/1…5В/ ±20/0…20/4…20мА, 11/12 бит, диагн.

40 клемм

6ES7 332-5HF00-0AB0

4x1 AO Namur 0…20/4...20mA, Ex(i), 15 бит

20 клемм

6ES7 332-5RD00-0AB0

Модули вво-

да-вывода

аналоговых

сигналов SM

334 и SM 335

4 AI 0…10В/0..20мА, 2 AO 0…10В/0..20мА

20 клемм

6ES7 334-0CE01-0AA0

4 AI 0…10В/Pt100/10кОм, 2 AO 0…10В

20 клемм

6ES7 334-0KE00-0AB0

4 AI ±1/±2.5/±10/0…2/0…10В/ ±10/0…20/4…20мА, 4 AO ±10/0…10В

20 клемм

6ES7 335-7HG02-0AB0

Функцио-

нальные

модули

FM 350-1, скоростной счетчик 1х500кГц, инкрем. датчик 5- или 24В

20 клемм

6ES7 350-1AH03-0AE0

FM 350-2, скоростной счетчик 8х10/20кГц, датчики 24В

40 клемм

6ES7 350-2AH01-0AE0

FM 351, 2-канальный модуль позиционирования

20 клемм

6ES7 351-1AH02-0AE0

FM 352, модуль электронного командоконтроллера

20 клемм

6ES7 352-1AH02-0AE0

FM 352-5, скоростной логический процессор 12 DI,
8 DO, RS 422 для инкрементальных/SSI датчиков

выход общий -

40 клемм

6ES7 352-5AH01-0AE0

выход общий +

40 клемм

6ES7 352-5AH11-0AE0

автоматического
регулирования

FM 355C: 4-канальный с 4AO

2x20 клемм

6ES7 355-0VH10-0AE0

FM 355S: 4-канальный с 8 DO

2x20 клемм

6ES7 355-1VH10-0AE0

FM 355C-2: 4-канальный для температуры с 4AO

2x20 клемм

6ES7 355-2CH00-0AE0

FM 355S-2: 4-канальный для температуры с 8DO

2x20 клемм

6ES7 355-2SH00-0AE0

весоизмерения
SIWAREX

U одноканальный

20 клемм

7MH4 950 1AA01

U двухканальный

20 клемм

7MH4 950 2AA01

FTA для порционного дозирования

40 клемм

7MH4 900 2AA01

FTC для непрерывного дозирования

40 клемм

7MH4 900 3AA01

Специальные

модули

Модуль имитации входных сигналов

6ES7 374-2XH01-0AA0

«Пустой» модуль

6ES7 370-0AA01-0AA0

Коммуника-

ционные

процессоры

PtP связь

CP 340

RS 232C, до 19.2 Кбит/с

6ES7 340-1AH02-0AE0

TTY (20мА), до 9.6Кбит/с

6ES7 340-1BH02-0AE0

RS 422/RS 485, до 19.2 Кбит/с

6ES7 340-1CH02-0AE0

CP 341

RS 232C, до 76.8 Кбит/с

6ES7 341-1AH02-0AE0

TTY (20мА), до 19.2 Кбит/с

6ES7 341-1BH02-0AE0

RS 422/RS 485, до 76.8 Кбит/с

6ES7 341-1CH02-0AE0

AS-Interface

CP 343-2, ведущее устройство профиля M0e/M1e

6GK7 343-2AH01-0XA0

CP 343-2P, ведущее устройство профиля M0e/M1e,
конфиг. с STEP 7

6GK7 343-2AH11-0XA0

PROFIBUS

CP 342-5, ведущее/ведомое устройство PROFIBUS-DP, RS 485

6GK7 342-5DA03-0XE0

CP 342-5FO, ведущее/ведомое устройство PROFIBUS-DP, FO

6GK7 342-5DF00-0XE0

СР343-5 PROFIBUS-FMS

6GK7 343-5FA01-0XE0

Industrial Ethernet

CP 343-1 Lean, 10/100Мбит/с, TCP+UDP, RJ45

6GK7 343-1CX10-0XE0

CP 343-1, 10/100Мбит/с, ISO+TCP/IP+UDP, PN IO, RJ45

6GK7 343-1EX30-0XE0

CP 343-1 Advanced: функции СР 343-1 + НТТР

6GK7 343-1GX31-0XE0

4/11

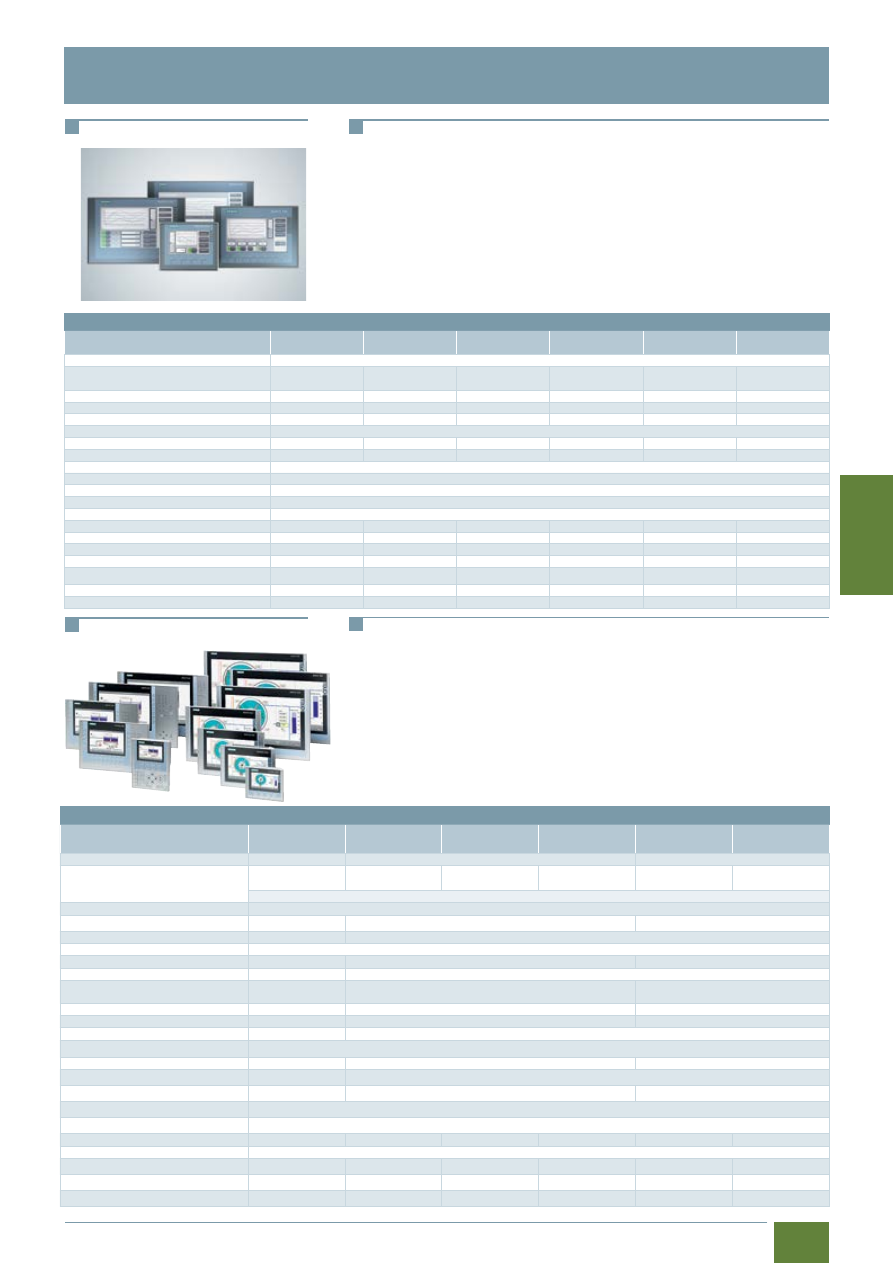

Панели оператора серий SIMATIC HMI

Basic Panel 2-го поколения

Описание

Это перспективная серия панелей операторов для решения широкого круга

задач человеко-машинного интерфейса. Панели операторов серии Comfort Panel

обеспечивают поддержку развитого набора функций человеко-машинного

интерфейса на уровне производственных машин и установок. Состав этих функций

достаточно широк. Он позволяет выполнять наглядную визуализацию и удобное

управление процессом, отображать Интернет страницы, а также документы Adobe

Acrobat, MS Word и MS Excel. При работе с программируемыми контроллерами

SIMATIC S7/ WinAC обеспечивается поддержка широкого набора диагностических

функций. Для конфигурирования панелей необходим пакет программ SIMATIC

WinCC Comfort, Advanced или Professional от V11 SP2 Update 1 и выше. Загрузка

проекта производится с использованием стандартного Ethernet или USB кабеля.

Технические данные панелей серии SIMATIC Basic Panel 2-го поколения

Технические

данные

KTP400

Basic PN

KTP700

Basic PN

KTP700

Basic DP

KTP900

Basic PN

KTP1200

Basic PN

KTP1200

Basic DP

Дисплей

TFT, 65536 цветов

Диагональ разрешения

4.3”

480 x 272

7”

800 x 480

7”

800 x 480

9”

800 x 480

12”

1280 x 800

12”

1280 x 800

Сенсорная аналоговая клавиатура

Есть

Ко-лво программируемых клавиш

Объем памяти пользователя

10 Мбайт

Часы реального времени

Программные, синхронизируемые, типовой запас хода после отключения питания 3 недели

Количество переменных на проект

800

Количество экранов на проект

250

Количество сообщений на проект

1000, до 32 классов сообщений

Буфер сообщений

Есть, емкость 256 сообщений

Архивирование данных

Есть, 2 архива, до 10 переменных на архив, до 10000 значений на переменную, цикл архивирования 1 с

Пакет проектирования

SIMATIC WinCC Micro, Comfort, Advanced, Professional от V13 и выше

Напряжение питания

=24 В (=19.2 … 28.8 В)

Типовой/ максимальный

-0AH11-

-0AA11-

-0AK11-

-0AJ11-

-0AB11-

-0AC11-

ток потребления

125 мА/310 мА 230 мА/ 440 мА 230 мА/ 500 мА 230 мА/ 440 мА 510 мА/ 650 мА 550 мА/ 800 мА

Габариты (Ш х В х Г), мм:

•

фронтальной панели

140х116

214х158

267х182

330х245

•

монтажный проем / глубина

122х98/ 36

196х140/ 39

249х164/ 39

308х219/ 55

Масса, кг

0.36

0.78

0.8

1.13

1.71

Заказной номер, 6AV 123-….-0AX0

-2DB03-

-2GB03-

-2GA03-

-2JB03-

-2MB03-

-2MA03-

Технические данные панелей серии Comfort Panel

Панель оператора

KP400 Comfort/

KTP400 Comfort

KP700 Comfort/

TP700 Comfort

KP900 Comfort/

TP900 Comfort

KP1200 Comfort/

TP1200 Comfort

KP1500 Comfort/

TP1500 Comfort

TP1900 Comfort/

TP2200 Comfort

Процессор

ARM 532 МГц

x86 500 МГц

x86 1.0 ГГц

TFT дисплей, диагональ экрана и раз-
решение, точек

4.3”, 480х272

7.0”, 800х480

9.0”, 800х480

12.1”, 1280х800

15.4”, 1280х800

18.5”, 1366х768/

21.5”, 1920х1080

широкоформатный, 16 млн. цветов, горизонтальный/ вертикальный угол обзора 170 °, наработка на отказ 80000 часов

Интерфейс RS 485/422

1 (PROFIBUS)

Интерфейс Ethernet (RJ45)

1 (PROFINET)

2 (PROFINET, встроенный коммутатор)

2 (PN, встроенный коммутатор) +

SD/USB Host/USB Device

2/ 1/ 1

2/ 2/ 1

Системная карта

Есть

Память пользователя

4 Мб

12 Мб

24 Мб

Объем памяти для опций/ рецептов

0.5 Мб

2 Мб

К-во аварийных сообщений/ классов
сообщений

2000/ 32

4000/ 32

6000/ 32

К-во переменных

1024

2048

4096

К-во экранов

500

750

Размер буфера сообщений

256

1024

Кривые F(t)/F(x)

Есть/ есть

К-во рецептов

100

300

500

К-во архивов

К-во скриптов

100

200

Приложения / опции

SmartAccess/ SmartService, System Diagnostic S7 controller, Internet Explorer, PDF/ Word/ Excel viewer, Media Player

Проектирование

WinCC Comfort , Advanced, Professional от V11 SP2 Update 1

Потребляемый ток

0.13 А

0.5 А

0.75 А

0.85 А

1.5 А

1.3 А/ 2.2 А

Степень защиты

фронтальная панель IP65/ корпус IP20

Фронтальная панель, мм

152 x 188 / 140 x 116 308 x 204 / 214 x 158 362 x 230 / 274 x 190 454 x 289 / 330 x 241 483 x 310 / 415 x 310 483 x 337 / 560 x 380

Монтажный проем, мм

134 x 170 / 122 x 98 280 x 176 / 196 x 140 336 x 204 / 249 x 164 432 x 267 / 308 x 219 432 x 267 / 394 x 289 463 x 317 / 540 x 360

Заказной номер 6AV2124-….-0AX0

-1DC01-/-2DC01-

-1GC01-/-0GC01-

-1JC01-/-0JC01-

-1MC01-/-0MC01-

-1QC02-/-0QC02-

-0UC02-/-0XC02-

Описание

Панели операторов SIMATIC HMI Basic Panel 2-го поколения являются дальнейшим

развитием аппаратуры оперативного управления SIMATIC HMI Basic Panel 1-го

поколения. Они предназначены для решения базовых задач оперативного

мониторинга на уровне отдельно взятых машин и установок промышленного

производства, а также в системах автоматизаций зданий.

Все панели семейства SIMATIC HMI Basic Panel выполнены в полном соответствии

с требованиями концепции Totally Integrated Automation, оснащены

графическими дисплеями и обеспечивают поддержку широкого спектра

функций человеко-машинного интерфейса таких как: поля ввода -вывода для

отображения и модификаций переменных, использование векторной графики

для формирования экранных изображений, свободно масштабируемые шрифты,

многоязыковая поддержка, включая русский язык и т.д.

Comfort Panel

Basic Line

4/12

Totally Integrated Automation Portal V14

Наименование

Заказной номер

STEP 7 Basic V14 с лицензией для установки на один компьютер, программатор

6ES7822-0AA04-0YA5

STEP 7 Professional V14 с плавающей лицензией для одного пользователя

6ES7822-1AA04-0YA5

Upgrade:

обновление функций

STEP 7 Basic V11..V13 до уровня STEP 7 Basic V14

6ES7822-0AA04-0YE5

STEP 7 Professional V11..V13 до уровня STEP 7 Professional V14

6ES7822-1AA04-0YE5

STEP 7 Professional 2006/ 2010 до уровня STEP 7 Professional V14

6ES7822-1AA04-0XE5

STEP 7 V5.4 до уровня STEP 7 Professional V14

6ES7822-1AA04-0XC5

PowerPack для расширения функций STEP 7 Basic V14 до уровня STEP 7 Professional V14

6ES7822-1AA04-0YC5

STEP 7 Professional/ Basic V14

STEP 7 Basic V14 обеспечивает полную поддержку функциональных возможностей центральных процессоров S7-1200. Пакет

STEP 7 Professional V14 содержит весь спектр инструментальных средств, необходимых для конфигурирования аппаратуры

и промышленных сетей, настройки параметров, программирования, диагностики и обслуживания систем управления,

построенных на базе программируемых контроллеров S7-1200/1500/300/400/WinAC. Оба пакета STEP 7 V14 включают в свой

состав программное обеспечение SIMATIC WinCC Basic V14 для конфигурирования панелей операторов серии SIMATIC Basic

Panel. Для решения более сложных задач человеко-машинного интерфейса TIA Portal должен быть дополнен программным

обеспечением SIMATIC WinCC V14 с лицензией на поддержку более мощного набора функций.

WinCC V14

Программное обеспечение WinCC V14 содержит полный набор инструментальных средств для решения всех задач человеко-

машинного интерфейса на основе программных и аппаратных средств SIMATIC HMI. Эти инструментальные средства

позволяют конфигурировать панели операторов, создавать одноместные или многоместные системы человеко-машинного

интерфейса с клиент/серверной архитектурой. Объем функций, доступных пользователю, определяется типом приобретенной

лицензии. Версия WinCC V14 Basic позволяет создавать проекты только для панелей серии Basic Panel, WinCC V14 Comfort – для

всех панелей оператора, а WinCC V14 Advanced – также для построения одноместных компьютерных станций операторов

для промышленного производства, а также для систем автоматизации зданий. Программное обеспечение WinCC V14

Professional предназначено для решения более сложных задач человеко-машинного интерфейса на базе одноместных или

распределенных многоместных компьютерных систем и является дальнейшим развитием системы WinCC V7.3.

Наименование

Заказной номер

Система проектирования WinCC V14

SIMATIC

WinCC V14

Basic

6AV2 100-0AA04-0AA5

Comfort

6AV2 101-0AA04-0AA5

Advanced

6AV2 102-0AA04-0AA5

WinCC V14 PowerPack для расширения функций WinCC Comfort до уровня WinCC Advanced

6AV2102-2AA04-0BD5

SIMATIC WinCC V14 Upgrade

для обновления системы

разработки

WinCC flexible 2008 Compact до уровня WinCC Comfort V14

6AV2101-4AB04-0AE5

WinCC flexible 2008 Standard до уровня WinCC Comfort V14

6AV2101-4AB04-0AE5

WinCC flexible 2008 Advanced до уровня WinCC Advanced V14

6AV2102-4AA04-0AE5

Программное обеспечение WinCC Runtime Advanced V14

SIMATIC WinCC

Runtime Advanced V14

RT128 (128 переменных)

6AV2 104-0BA04-0AA0

RT512 (512 переменных)

6AV2 104-0DA04-0AA0

RT2048 (2048 переменных)

6AV2 104-0FA04-0AA0

RT4096 (4096 переменных)

6AV2 104-0HA04-0AA0

RT8192 (8192 переменных)

6AV2 104-0KA04-0AA0

SIMATIC WinCC Runtime

Advanced V14 PowerPack для

расширения

WinCC Advanced с RT128 до RT512

6AV2 104-2BD04-0BD0

WinCC Advanced с RT512 до RT2048

6AV2 104-2DF04-0BD0

WinCC Advanced с RT2048 до RT4096

6AV2 104-2FH04-0BD0

WinCC Advanced с RT4096 до RT8192

6AV2 104-2HK04-0BD0

SIMATIC WinCC Runtime

Advanced V14 Upgrade для

обновления

WinCC flexible 2008 RT128 до уровня WinCC Advanced RT128 V14

6AV2 104-4BB04-0AE0

WinCC flexible 2008 RT512 до уровня WinCC Advanced RT512 V14

6AV2 104-4DD04-0AE0

WinCC flexible 2008 RT2048 до уровня WinCC Advanced RT2048 V14

6AV2 104-4FF04-0AE0

WinCC flexible 2008 RT4096 до уровня WinCC Advanced RT4096 V14

6AV2 104-4HH04-0AE0

WinCC flexible 2008 RT8192 до уровня WinCC Advanced RT8192 V14

6AV2 104-4KK04-0AE0

Дополнительные пакеты программ для WinCC Runtime Advanced V14

SIMATIC WinCC Recipes для управления рецептурными данными

6AV2 107-0JA00-0BB0

SIMATIC WinCC Logging для архивирования переменных

6AV2 107-0GA00-0BB0

SIMATIC WinCC Recipes + Logging для архивирования переменных и управления рецептурными данными

6AV2 107-0HA00-0BB0

SIMATIC WinCC Audit для Runtime Advanced

6AV2 107-0RA00-0BB0

Описание

STEP 7 Professional/ Basic V14 – это новые пакеты программ, использующие для

своей работы функциональные возможности программного обеспечения TIA (Totally

Integrated Automation) Portal V14. Программное обеспечение TIA Portal формирует

интегрированную рабочую среду для разработки комплексных проектов на основе

множества программных и аппаратных компонентов департаментов I IA&DT. В этой

среде обеспечивается поддержка функций навигации проектов, единой концепции

использования библиотек, централизованного управления данными и обеспечения

их полной согласованности, запуска необходимых редакторов, сохранения

проектов, диагностики и множества других функций. Это программное обеспечение

позволяет получать высокий уровень эффективности разработки любых проектов

автоматизации, базирующихся на использовании программируемых контроллеров SIMATIC S7/WinAC, приборов и систем

человеко-машинного интерфейса SIMATIC HMI, приводов SINAMICS G120, систем управления перемещением SIMOTION,

низковольтной коммутационной и защитной аппаратуры, а также коммуникационной аппаратуры SIMATIC NET.

Промышленное сетевое оборудование

Пассивное сетевое оборудование
для сетей Industrial Ethernet

5/2

Электрические кабели
для Industrial Ethernet, PROFINET и PROFIBUS

5/2

Оптические кабели
для Industrial Ethernet, PROFINET и PROFIBUS

5/6

Активное сетевое оборудование
для промышленных сетей

5/9

Промышленные Ethernet-коммутаторы SCALANCE

5/9

Сетевые адаптеры Industrial Ethernet/PROFINET для ПК

5/18

Сети PROFINET

5/20

Компоненты для промышленной беспроводной связи
(IWLAN)

5/24

Компоненты для сети PROFIBUS

5/29

RUGGEDCOM
Коммутаторы для тяжелых климатических условий

5/33

Сетевые адаптеры PROFIBUS для ПК

5/39

SINAUT ST7 – решения удаленного доступа
на базе SIMATIC S7

5/41

содержание .. 8 9 10 11 ..
