TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 39

645

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА И

РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

tdme.ru

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0906-0601

4,6

280

630

330

SQ0906-0602

5,1

160

840

500


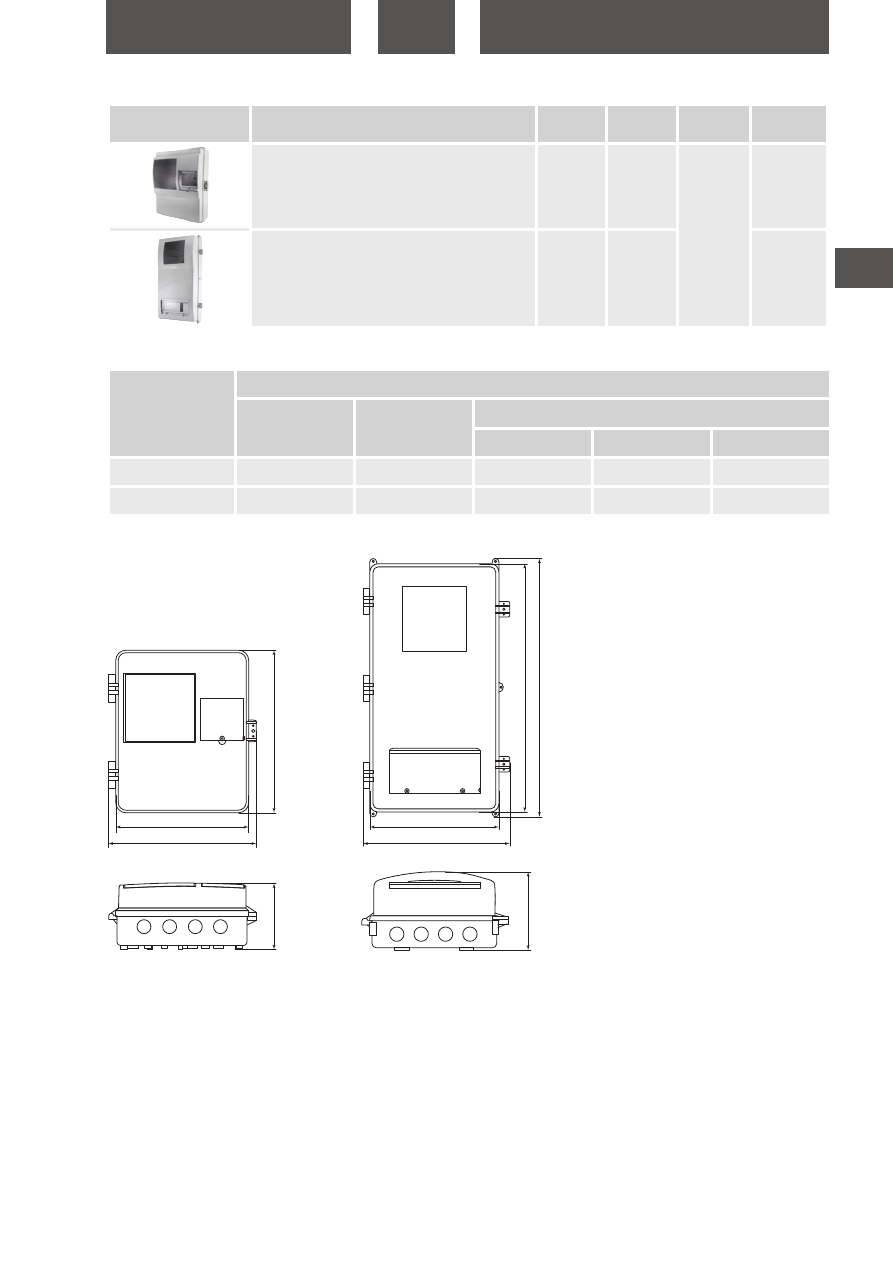

Наименование

Артикул

Число

модулей

Степень

защиты, IP

Тип установки

счетчика

Корпус вводного устройства КВУ-1/3-4, (КДЕ-1, CZU-220),

(300x270x120), IP54, TDM

SQ0906-0601

1-фазные

счетчики

Корпус вводного устройства КВУ-3/9-9, (КДЕ-3, CZU-380),

(500x280x150), IP54, TDM

SQ0906-0602

3-фазные

счетчики

Ассортимент

Габаритные размеры

(мм)

243
270

300

246
280

150

120

500

480

SQ0906-0601

SQ0906-0602

646

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА И

РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

tdme.ru

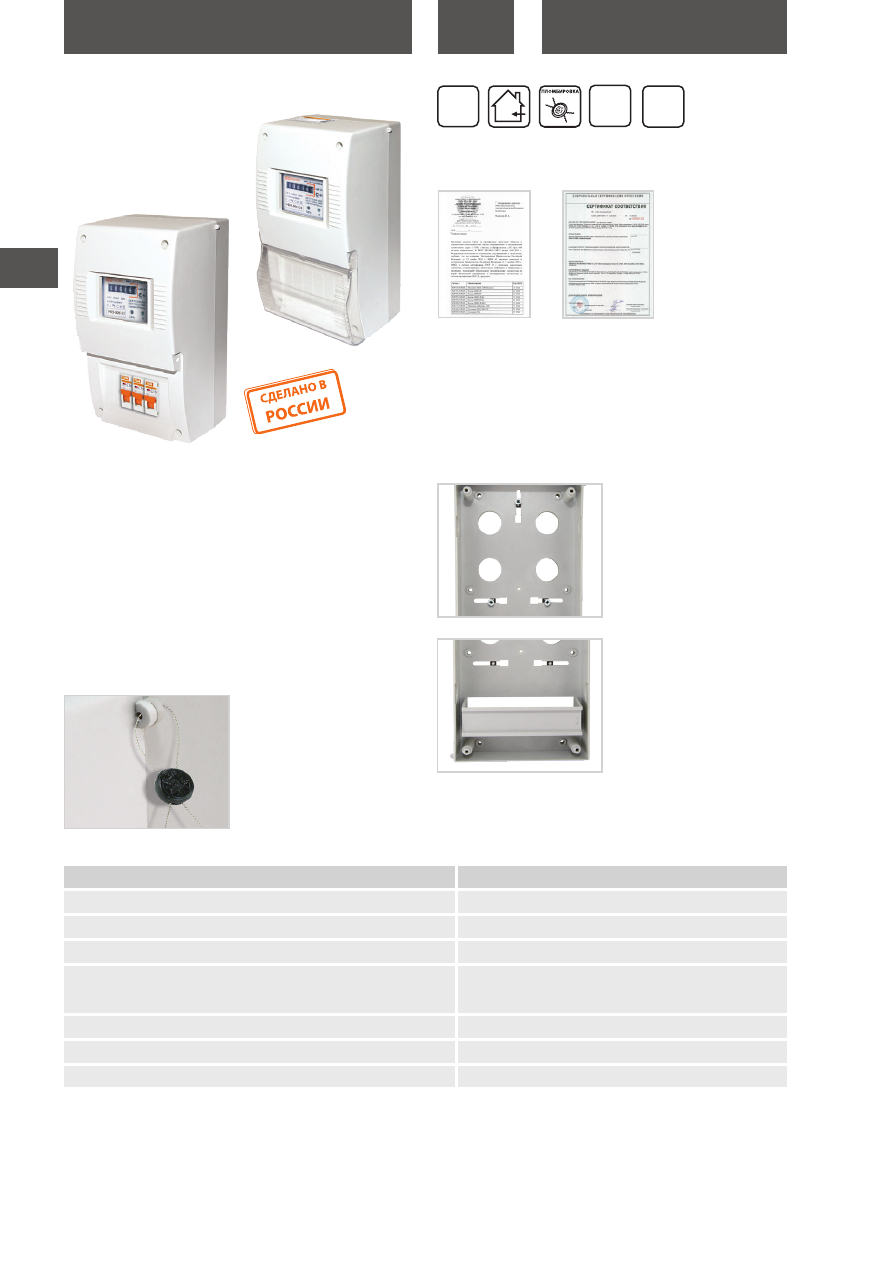

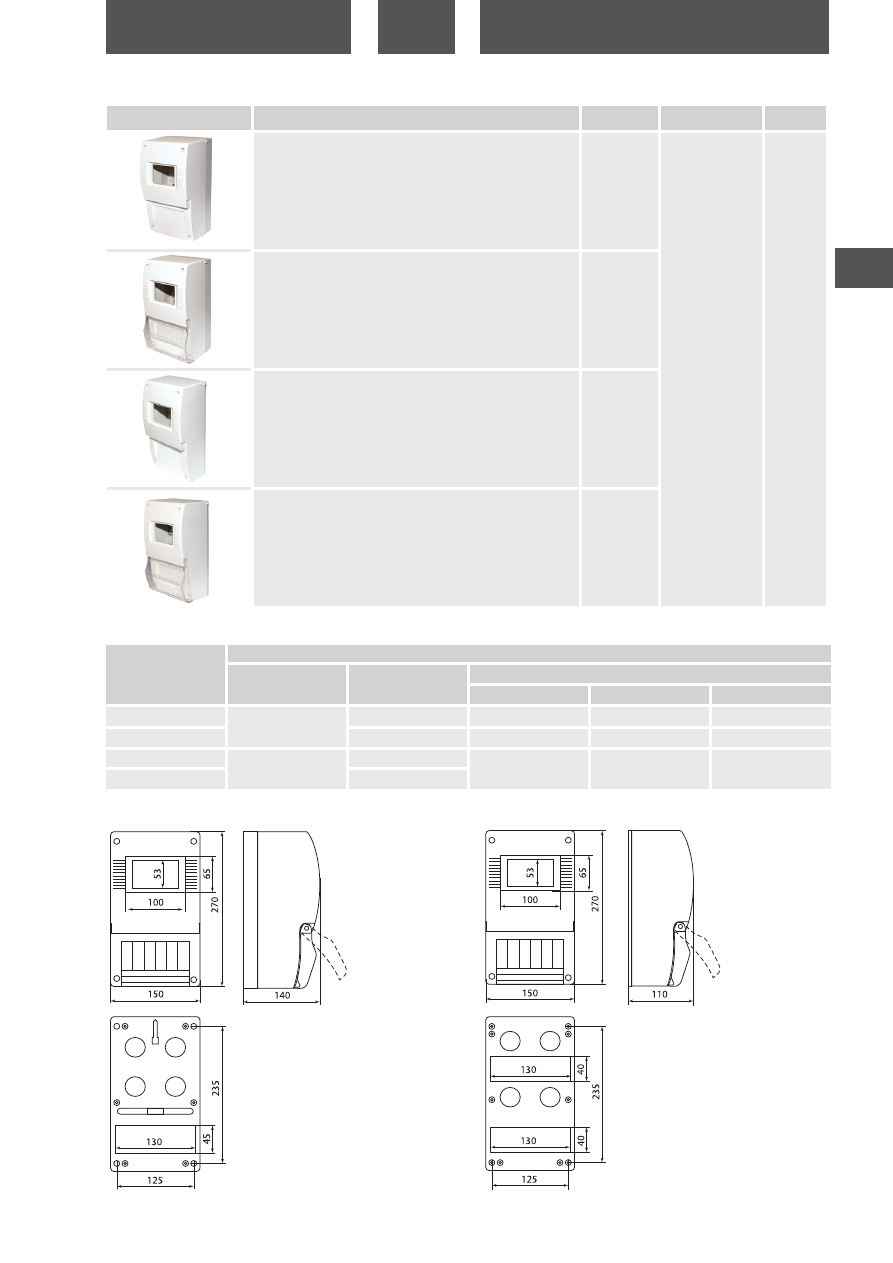

ЩИТЫ КВАРТИРНЫЕ СЕРИИ

ЩК

Назначение

• Для установки аппаратов защиты и управления.

• Для установки однофазных счетчиков учета.

Применение

• Жилой сектор (квартиры, бытовки и т. д.).

• Офисные помещения.

• Предприятия сферы обслуживания.

• Промышленные предприятия.

• Объекты социально-культурного назначения.

Материалы

• Корпус выполнен из АБС-пластика.

Универсальный крепеж для счет-

чиков.

Внутри щита имеется пластико-

вая DIN-рейка.

Преимущества

Возможность опломбировки

щитов позволяет предотвратить

несанкционированный доступ

к контактной группе и хищение

электроэнергии.

Технические характеристики

IP20

гарантия

год

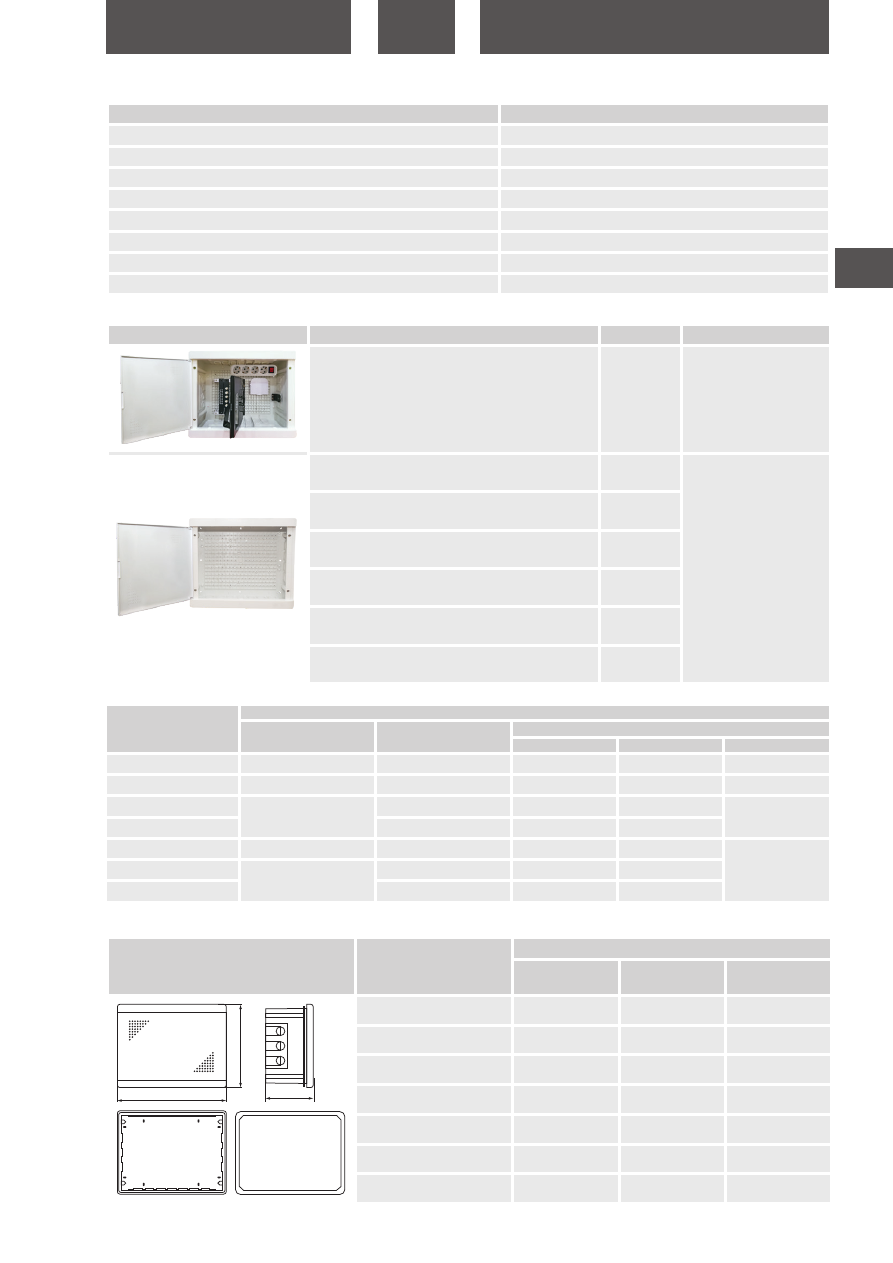

Наименование параметра

Значение

Вид установки

внутренний

Максимальный ток, А

Номинальное рабочее напряжение, В

230/415

Степень защиты

IP20

Материал корпуса

АБС-пластик

Цвет корпуса / основания

белый

Количество модулей

до 6

Наличие DIN-рейки

встроенная

ABS

Отказное

письмо

Сертификация

продукции

647

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА И

РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

tdme.ru


Наименование

Артикул

Комплектация

Степень

защиты

Щиток квартирный ЩК 26-003 2-6 модулей DIN без дверки IP20 TDM

SQ0906-0015

DIN-рейка

(АБС-пластик),

комплект

для монтажа

счетчика и щита

на стену

IP20

Щиток квартирный ЩК 26-003 2-6 модулей DIN с дверкой IP20 TDM

SQ0906-0016

Щиток квартирный ЩК 26-004 2-6 модулей DIN без дверки IP20 TDM

SQ0906-0017

Щиток квартирный ЩК 26-004 2-6 модулей DIN с дверкой IP20 TDM

SQ0906-0018

Упаковка

ЩК 26-004

ЩК 26-003

Габаритные размеры

(мм)

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0906-0015

7,3

710

345

290

SQ0906-0016

8,0

720

350

280

SQ0906-0017

7,2

710

345

290

SQ0906-0018

7,8

Ассортимент

648

БОКСЫ ДЛЯ СЛАБОТОЧНЫХ И

МУЛЬТИМЕДИЙНЫХ УСТРОЙСТВ

tdme.ru

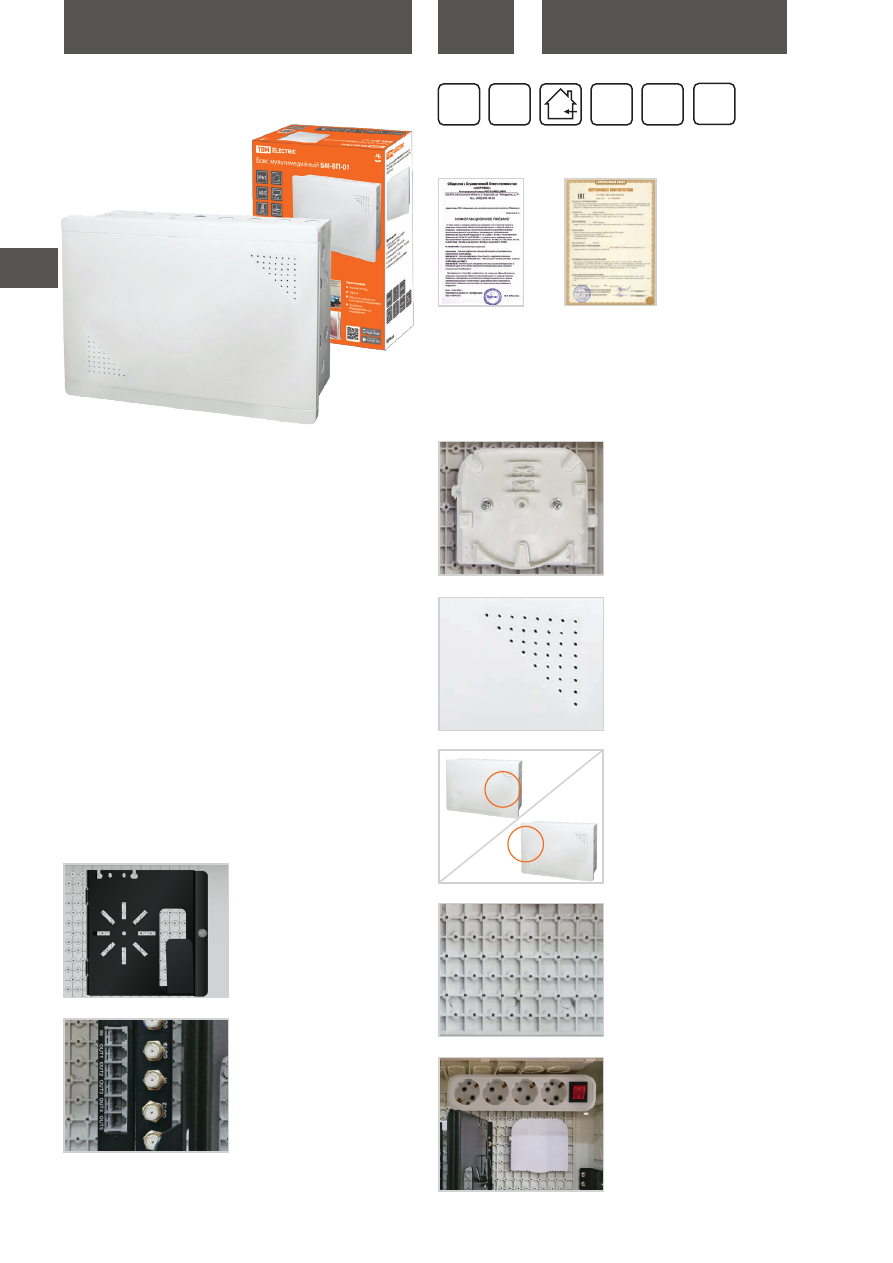

Назначение

• Для скрытой установки комплекса распределения слаботочных

систем, таких как:

– Интернет.

– Телефония.

– Телевидение.

– Охранно-пожарная сигнализация.

– Видеонаблюдение и т. д.

Применение

• Жилой сектор (квартиры, бытовки и т. д.).

• Офисные помещения.

• Промышленные предприятия.

• Объекты социально-культурного назначения.

• Лечебные, образовательные учреждения.

Материалы

• Ударопрочный не поддерживающий горение АБС-пластик

устойчивый к ультрафиолету.

Комплектация

• Бокс.

• Паспорт.

• Упаковочная коробка.

• Для артикула SQ0915-0201 в комплект поставки входят: колод-

ка с выключателем на 4 розетки; крепеж для сетевых модулей;

разветвители: для телевизионного кабеля – 4 гнезда, для теле-

фонного кабеля – 5 гнезд; сплайс-кассета.

Преимущества

Для артикула SQ0915-0201: места

для установки сетевого обору-

дования (роутер, свитч) – 2 шт.

Разветвители: для ТВ на 4 поста,

для телефона на 5 постов (для

артикула SQ0915-0201).

Сплайс-кассета

(арт. SQ0915-0201)

Перфорация дверцы бокса спо-

собствует пропуску радиосигна-

ла.

БОКСЫ МУЛЬТИМЕДИЙНЫЕ (СЛАБОТОЧНЫЕ)

СЕРИИ

БМ-ВП И БМ-НП

Отказное письмо

IP31

IP41

ABS

гарантия

лет

+50

Быстросъемная, перенаве ши вае -

мая универсаль ная дверца.

Многофункциональная монтаж-

ная панель.

Розеточная колодка на 4 гнезда

с выключателем (только для арти-

кула SQ0915-0201).

Сертификат ТР ТС

649

tdme.ru

БОКСЫ ДЛЯ СЛАБОТОЧНЫХ И

МУЛЬТИМЕДИЙНЫХ УСТРОЙСТВ

Наименование параметра

Значение

Максимальный ток, А

125

Номинальное рабочее напряжение, В

230/415

Степень защиты

IP31/IP41

Вид установки

внутренний

Способ установки

встраиваемый/навесной

Материал корпуса

АБС-пластик

Цвет корпуса / основания

белый

Гарантийный срок службы, лет

Технические характеристики

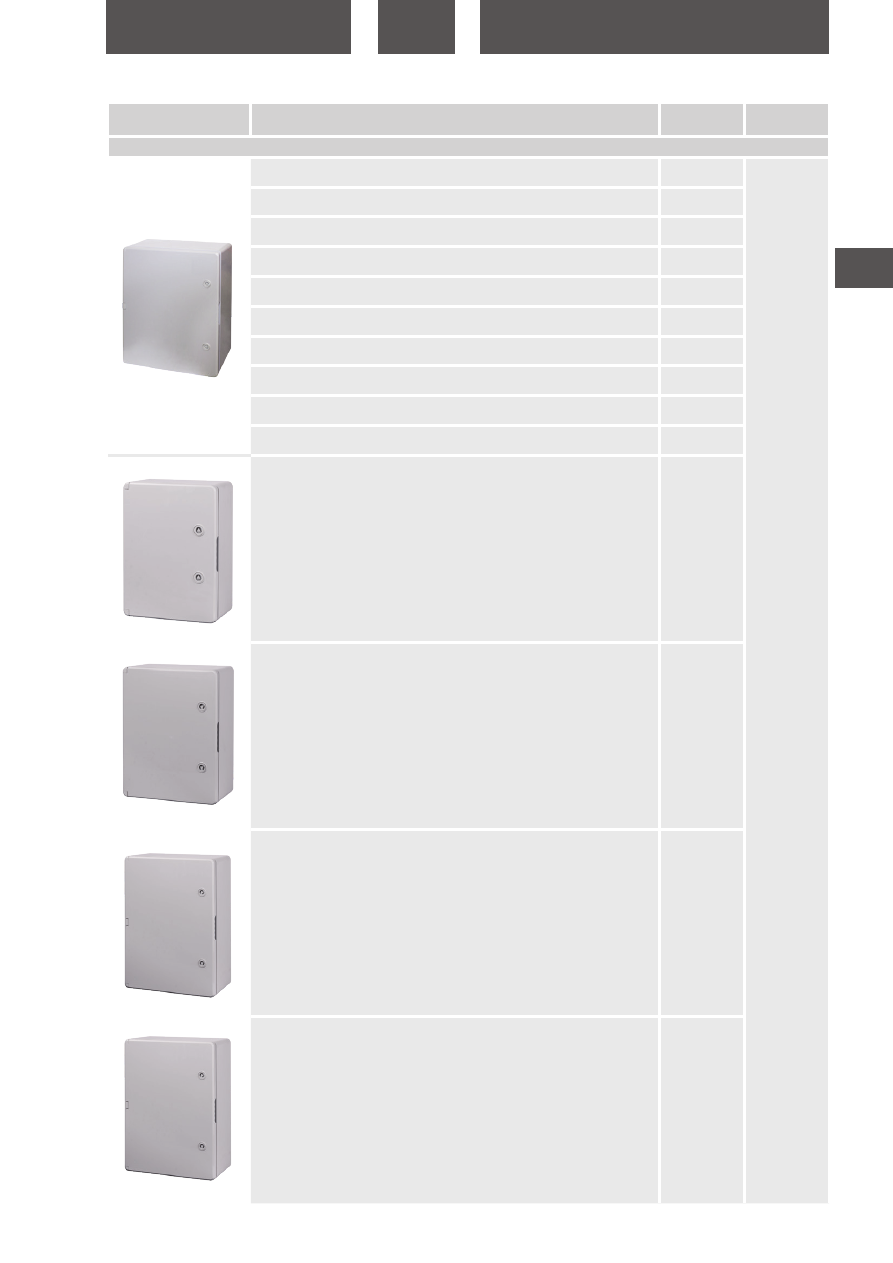

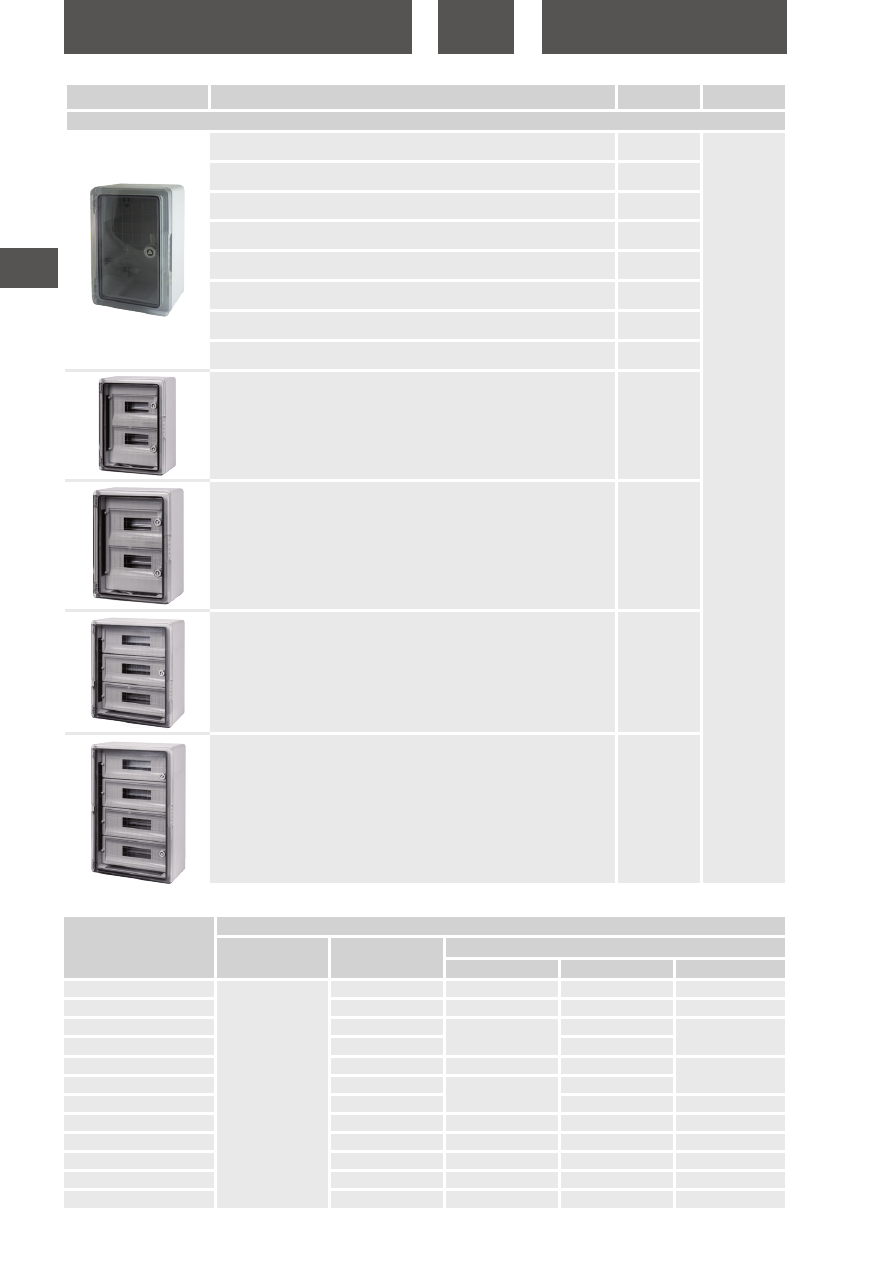

Ассортимент


Наименование

Артикул

Комплектация

Бокс мультимедийный БМ-ВП-01, 420х320х150, ТВх4, ТФх5, 2

сетевых мод., колодка питания TDM

SQ0915-0201

колодка с выключателем на 4

розетки; крепеж для сетевых

модулей; разветвители: для

телевизионного кабеля – 4

гнезда, для телефонного

кабеля – 5 гнезд; сплайс-

кассета

Бокс мультимедийный БМ-ВП-02, 330х235х115, IP31 TDM

SQ0915-0301

–

Бокс мультимедийный БМ-ВП-03, 375х325х120, IP31 TDM

SQ0915-0302

Бокс мультимедийный БМ-ВП-04, 420х320х140, IP31 TDM

SQ0915-0303

Бокс мультимедийный БМ-НП-01, 280х212х110, IP31 TDM

SQ0915-0321

Бокс мультимедийный БМ-НП-02, 320х260х125, IP31 TDM

SQ0915-0322

Бокс мультимедийный БМ-НП-03, 420х280х110, IP31 TDM

SQ0915-0323

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0915-0201

15,5

660

430

330

SQ0915-0301

8,50

665

495

350

SQ0915-0302

7,8

680

400

340

SQ0915-0303

8,9

780

450

SQ0915-0321

9,5

660

430

350

SQ0915-0322

8,30

665

450

SQ0915-0323

8,80

680

495

Габаритные размеры

(мм)

Чертеж

Артикул

Габаритные размеры (мм)

SQ0915-0201

425

324

140

SQ0915-0301

330

235

115

SQ0915-0302

375

325

120

SQ0915-0303

420

320

140

SQ0915-0321

280

212

110

SQ0915-0322

320

260

125

SQ0915-0323

420

280

110

650

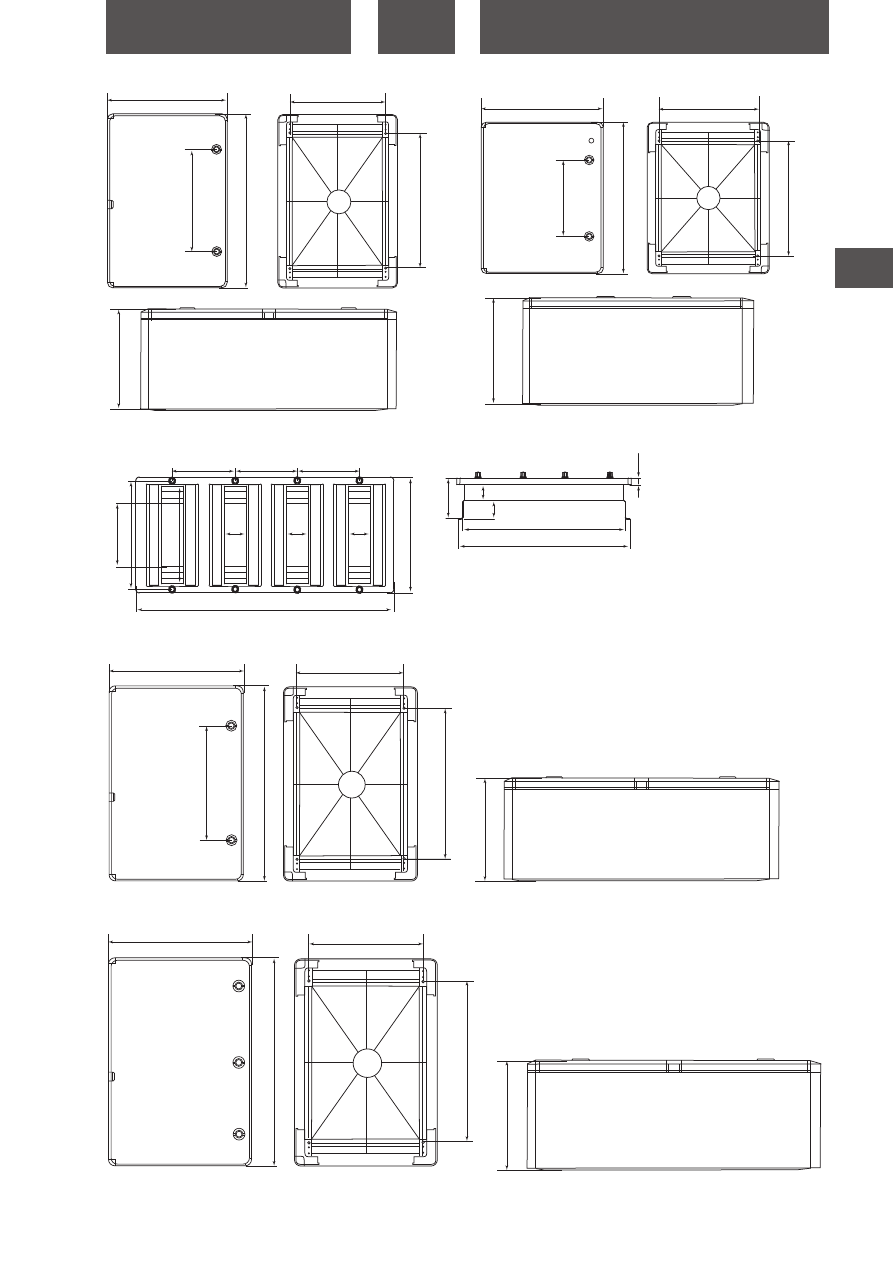

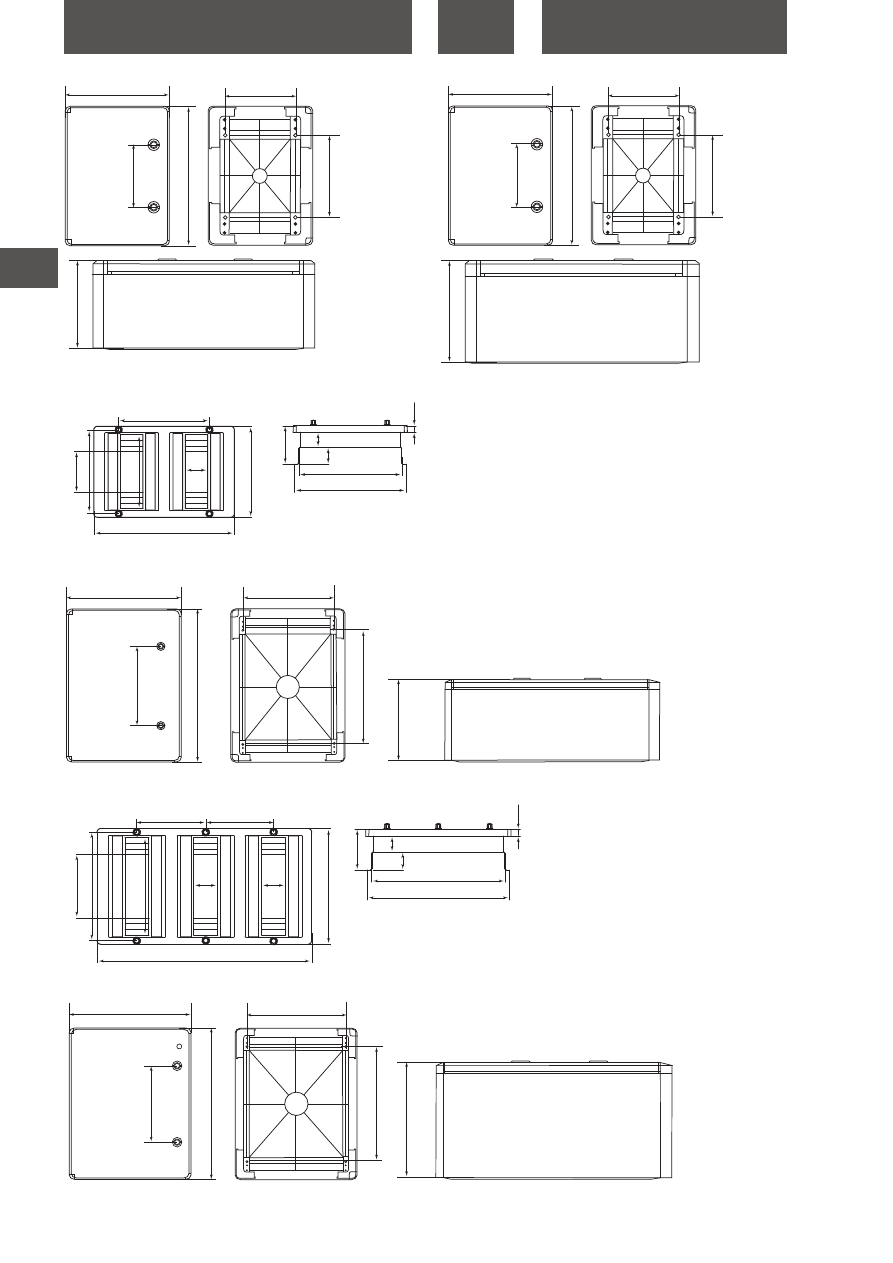

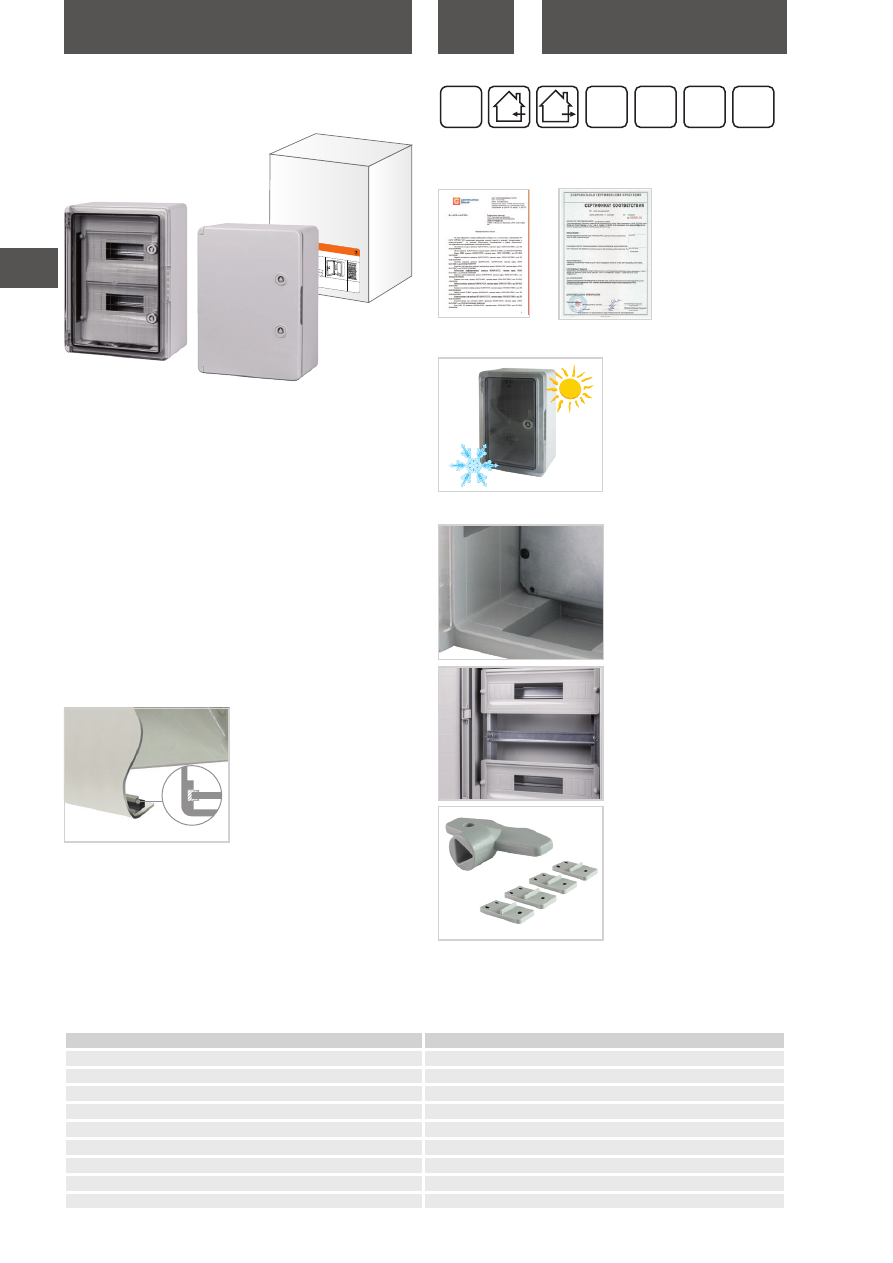

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Комплектация

Бокс с монтажной панелью

(ЩМП).

Бокс с Din-рейками и защитными

пластронами (ЩРН).

Ключ и комплект крепежа (петли,

винты) для крепления на стену.

• Паспорт.

• Упаковка – белая картонная коробка, цветной стикер с индиви-

дуальным штрихкодом EAN-13.

SQ0932-0101

1 шт.

Партия
Дата

30х20х13 см

1,53 кг

1,33 кг

Бокс пласт

иковый ЩМП-0-1, ABS, IP65, -45 до +75

С,

навесной, (30

0x200x130) TDM

Размер:
Масса нетто:

Масса брутто:

Произведено под к

онтролем правооб

ладателя товарного

знака «TDM ELECTR

IC» в Турции на заво

де

Маржинал

Нак Электрик Сан

ве Тиджарет Лт

д. Турция, Стамб

ул, Меркез Ма

халеси улица Д

женгис дом 23/3.

Уполномоченный п

редставитель изгото

вителя ООО «НЭКМ

». 117405, РФ, г. Мос

ква, ул. Дорожная, д

. 60 Б, этаж 6, офис 6

52.

Тел.: +7 (495) 727

-32-14, (495) 640

-32-14. Беспла

тный тел.: 8 (800) 700

-63-26 (для звонко

в на территории Р

Ф).

info@tdme.ru. Им

портер ООО «Т

ДМ Логистика» 1

17405, РФ, г. Москва

, ул. Дорожная, д.

60 Б, этаж 6, офис

603.

Назначение

• Для монтажа модульной аппаратуры.

• Для защиты персонала от поражения электрическим током.

• Для защиты оборудования от вредных воздействий окружаю-

щей среды.

Применение

• В промышленном секторе.

• В жилом секторе.

• В офисах.

• На объектах социально-культурного назначения.

• В исправительных учреждениях.

• В прибрежных зонах.

Материалы

• Корпус и непрозрачная дверца – ударопрочный АБС-пластик.

• Прозрачная дверца – поликарбонат.

Конструкция

Степень защиты от воздействий

окружающей среды IP65 дости-

гается резиновым уплотнением.

Преимущества

• Полная защита от коррозии и УФ излучения.

• Материал пропускает радиосигнал, что позволяет использо-

вать щиты для установки различного оборудования.

• Ударопрочный пластик корпуса и дверцы.

• Корпус не требует отдельного заземления.

• Крепеж на стену в комплекте.

ЩИТЫ АНТИВАНДАЛЬНЫЕ СЕРИИ

ЩМП И ЩРН IP65

Отказное

письмо

IK08

ABS

IP65

+75 °C

–45 °C

гарантия

лет

Технические характеристики

Наименование параметра

Значение

Вид установки

внутренний/наружный

Максимально допустимый ток устанавливаемого оборудования, А

до 125

Максимальное рабочее напряжение устанавливаемого оборудования, В

до 400

Степень защиты по ГОСТ 14254

IP65

Степень защиты от внешних механических воздействий

IK08

Класс защиты от поражения электрическим током

Диапазон температуры эксплуатации,

от -45 до +75

Толщина монтажной панели, мм

0,8 - 1

Способ установки

навесной

Широкий диапазон рабочих тем-

ператур от –45 до +75 °С.

Сертификация

продукции

651

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Ассортимент


Наименование

Артикул

Материал

дверцы

Боксы с пластиковой дверцей

Бокс пластиковый ЩМП-0-1, ABS, IP65, -45 до +75 С, навесной, (300x200x130) TDM

SQ0932-0101

ABS

Бокс пластиковый ЩМП-0-2, ABS, IP65, -45 до +75 С, навесной, (350x250x150) TDM

SQ0932-0102

Бокс пластиковый ЩМП-0-3, ABS, IP65, -45 до +75 С, навесной, (400x300x170) TDM

SQ0932-0103

Бокс пластиковый ЩМП-0-4, ABS, IP65, -45 до +75 С, навесной, (400x300x220) TDM

SQ0932-0104

Бокс пластиковый ЩМП-0-5, ABS, IP65, -45 до +75 С, навесной, (500x350x190) TDM

SQ0932-0105

Бокс пластиковый ЩМП-0-6, ABS, IP65, -45 до +75 С, навесной, (500x400x180) TDM

SQ0932-0106

Бокс пластиковый ЩМП-0-7, ABS, IP65, -45 до +75 С, навесной, (600x400x200) TDM

SQ0932-0107

Бокс пластиковый ЩМП-0-8, ABS, IP65, -45 до +75 С, навесной, (700x500x250) TDM

SQ0932-0108

Бокс пластиковый ЩМП-0-9, ABS, IP65, -45 до +75 С, навесной, (800x600x260) TDM

SQ0932-0109

Бокс пластиковый ЩМП-0-10, ABS, IP65, -45 до +75 С, навесной, (500x400x240) TDM

SQ0932-0110

Бокс ЩРН-П-16 модулей, ABS, IP65, от -45 до +75 °С, навесной, (250х350х150) TDM

SQ0932-0115

Бокс ЩРН-П-24 модуля, ABS, IP65, от -45 до +75 °С, навесной, (300х400х170) TDM

SQ0932-0116

Бокс ЩРН-П-36 модулей, ABS, IP65, от -45 до +75 °С, навесной, (350х500х190) TDM

SQ0932-0117

Бокс ЩРН-П-60 модулей, ABS, IP65, от -45 до +75 °С, навесной, (400х600х200) TDM

SQ0932-0118

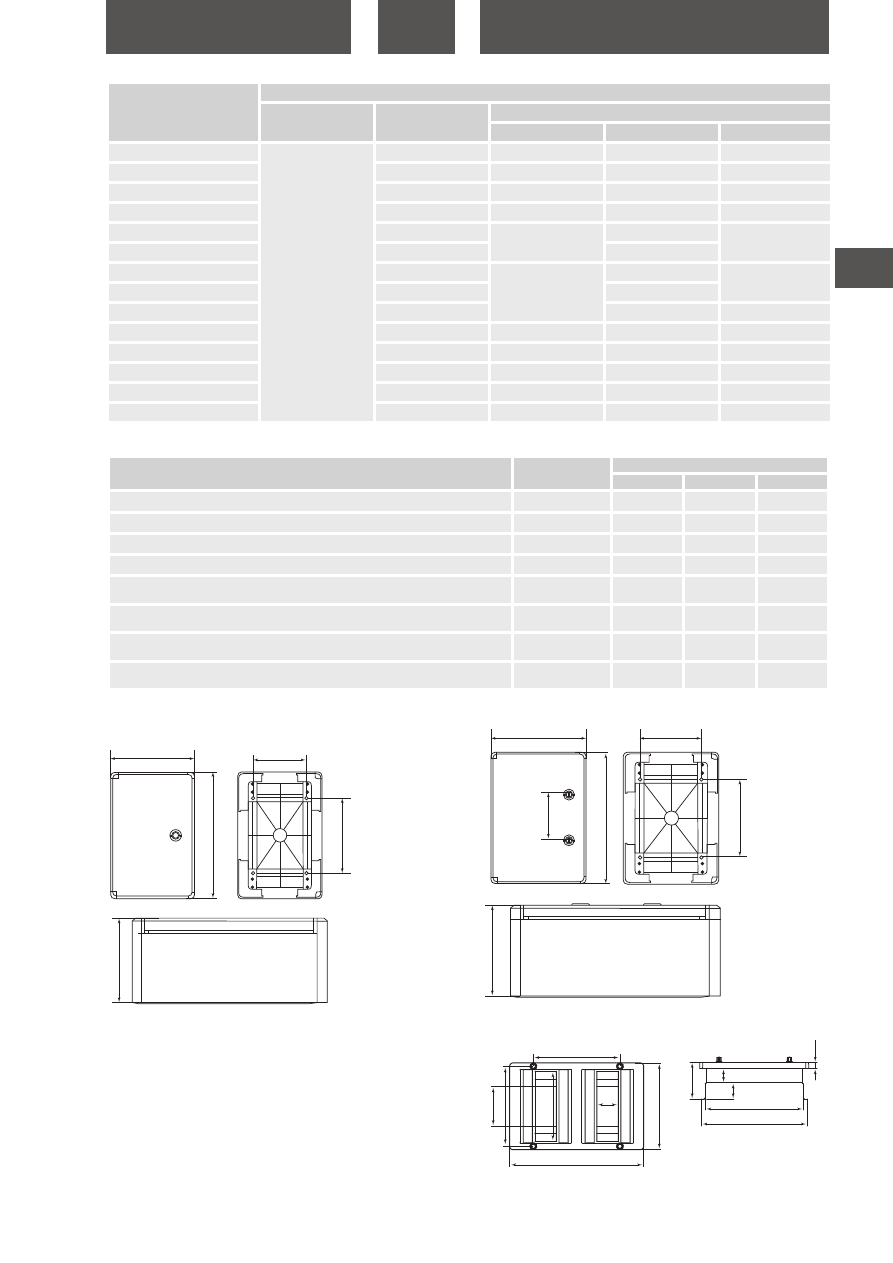

652

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0932-0101

1,35

205

135

310

SQ0932-0102

1,85

255

155

360

SQ0932-0103

2,65

305

175

410

SQ0932-0104

2,85

225

SQ0932-0105

3,55

355

195

510

SQ0932-0106

4,3

405

185

SQ0932-0107

5,2

205

610

SQ0932-0108

7,8

505

255

710

SQ0932-0109

12,35

605

265

810

SQ0932-0110

4,55

410

245

510

SQ0932-0115

2,35

255

155

360

SQ0932-0116

3,14

305

175

410


Наименование

Артикул

Материал

дверцы

Боксы с поликарбонатной (прозрачной) дверцей

Бокс пластиковый ЩМП-0-1, прозр., крышка, ABS, IP65, -45 до +75 С, навесной,

(300x200x130) TDM

SQ0933-0201

Бокс пластиковый ЩМП-0-2, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(350x250x150) TDM

SQ0933-0202

Бокс пластиковый ЩМП-0-3, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(400x300x170) TDM

SQ0933-0203

Бокс пластиковый ЩМП-0-4, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(400x300x220) TDM

SQ0933-0204

Бокс пластиковый ЩМП-0-5, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(500x400x240) TDM

SQ0933-0205

Бокс пластиковый ЩМП-0-6, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(500x400x180) TDM

SQ0933-0206

Бокс пластиковый ЩМП-0-7, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(600x400x200) TDM

SQ0933-0207

Бокс пластиковый ЩМП-0-8, прозр., крышка ABS, IP65, -45 до +75 С, навесной,

(700x500x250) TDM

SQ0933-0208

Бокс ЩРН-П-16 модулей, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(250х350х150) TDM

SQ0933-0215

Бокс ЩРН-П-24 модуля, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(300х400х170) TDM

SQ0933-0216

Бокс ЩРН-П-36 модулей, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(350х500х190) TDM

SQ0933-0217

Бокс ЩРН-П-60 модулей, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(400х600х200) TDM

SQ0933-0218

653

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Габаритные размеры

(мм)

SQ0932-0101, SQ0933-0201

SQ0932-0102, SQ0933-0202, SQ0932-0115, SQ0933-0215

Пластроны для арт. SQ0932-0115, SQ0933-0215

200

300

130

127

177

250

177

350

227

120

150

199,6

17,1

103,1

266
296

196,6

303,7

159,3

89,8

46,3

181,2

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0932-0117

4,17

355

195

510

SQ0932-0118

5,6

405

205

610

SQ0933-0201

1,2

205

135

310

SQ0933-0202

1,95

255

155

360

SQ0933-0203

2,7

305

175

410

SQ0933-0204

2,9

225

SQ0933-0205

5,1

405

245

510

SQ0933-0206

4,15

185

SQ0933-0207

5,9

205

610

SQ0933-0208

505

255

710

SQ0933-0215

2,35

255

155

360

SQ0933-0216

3,2

305

175

410

SQ0933-0217

4,25

355

195

510

SQ0933-0218

5,65

405

205

610

Габариты монтажных панелей

Наименование

Артикул

Габариты монтажной панели, мм

Высота

Ширина

Длина

Бокс ЩРН-П-16 модулей, ABS, IP65, от -45 до +75 °С, навесной, (250х350х150) TDM

SQ0932-0115

360

155

255

Бокс ЩРН-П-24 модуля, ABS, IP65, от -45 до +75 °С, навесной, (300х400х170) TDM

SQ0932-0116

410

175

305

Бокс ЩРН-П-36 модулей, ABS, IP65, от -45 до +75 °С, навесной, (350х500х190) TDM

SQ0932-0117

510

195

355

Бокс ЩРН-П-60 модулей, ABS, IP65, от -45 до +75 °С, навесной, (400х600х200) TDM

SQ0932-0118

610

205

405

Бокс ЩРН-П-16 модулей, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(250х350х150) TDM

SQ0933-0215

360

155

255

Бокс ЩРН-П-24 модуля, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(300х400х170) TDM

SQ0933-0216

410

175

305

Бокс ЩРН-П-36 модулей, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(350х500х190) TDM

SQ0933-0217

510

195

355

Бокс ЩРН-П-60 модулей, прозр. крышка, ABS, IP65, от -45 до +75 °С, навесной,

(400х600х200) TDM

SQ0933-0218

610

205

405

654

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

SQ0932-0103, SQ0933-0203, SQ0932-0116, SQ0933-0216

SQ0932-0104, SQ0933-0204

Пластроны для арт. SQ0932-0116, SQ0933-0216

Пластроны для арт. SQ0932-0117, SQ0933-0217

300

400

180

227

170

220

300

400

180

227

SQ0932-0105, SQ0932-0117, SQ0933-0217

273

377

190

350

500

256

321

377

240

400

500

250

SQ0932-0110, SQ0933-0205

246,6

17,1

103,1

316
346

225,1

350,7

214,9

109,9

46,3

233

295,4

17,1

103,1

400
430

151

451,9

280,3

256,1

46,3

108

655

ЩИТЫ С МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

SQ0932-0106, SQ0933-0206

SQ0932-0108, SQ0933-0208

SQ0932-0109

SQ0932-0107, SQ0933-0207, SQ0932-0118, SQ0933-0218

180

321

377

400

500

250

180

321

377

400

500

250

200

321

477

400

600

340

200

321

477

400

600

340

577

250

500

700

400

423

528

677

260

600

800

Пластроны для арт. SQ0932-0117, SQ0933-0217

344,9

17,1

103,1

500
530

137

545,9

329,8

305,6

46,3

143,5

656

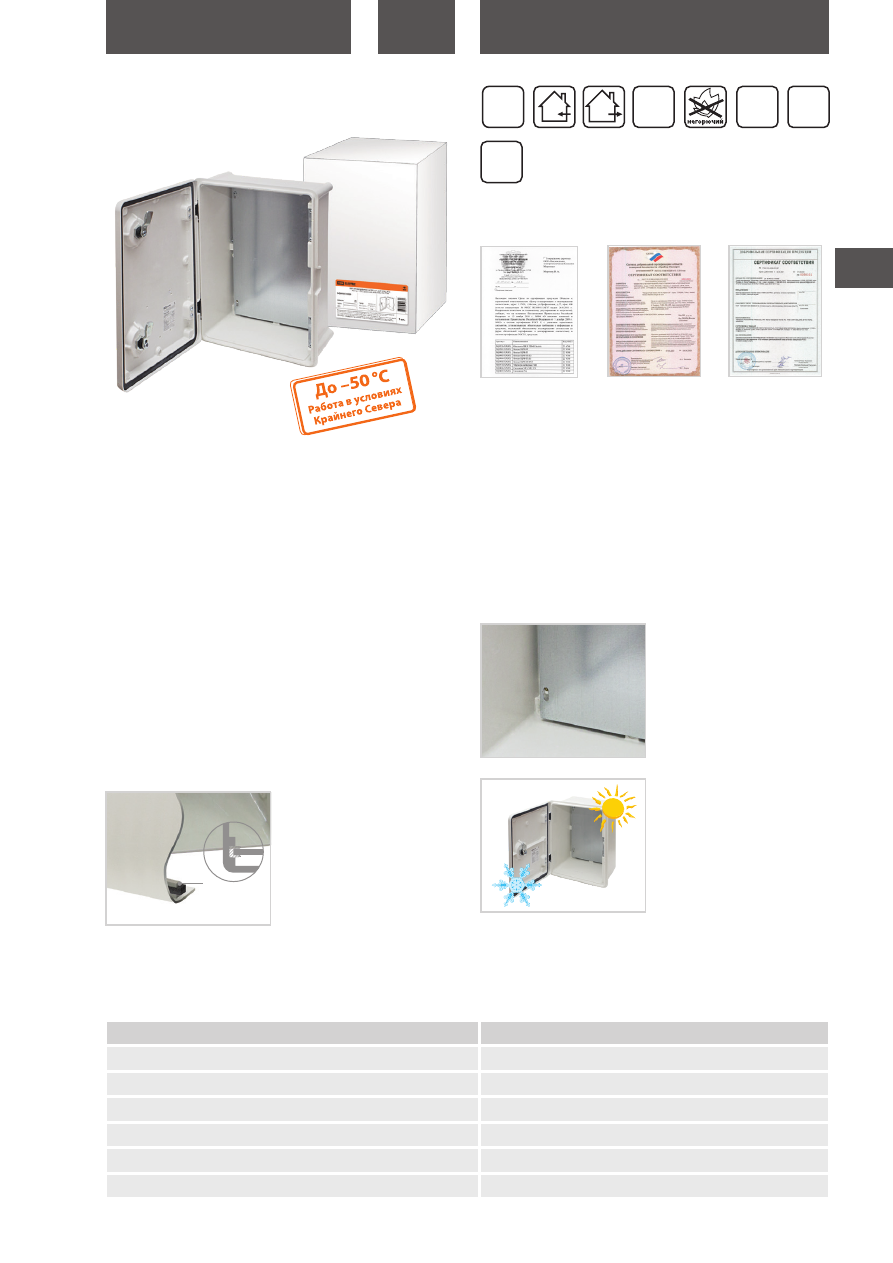

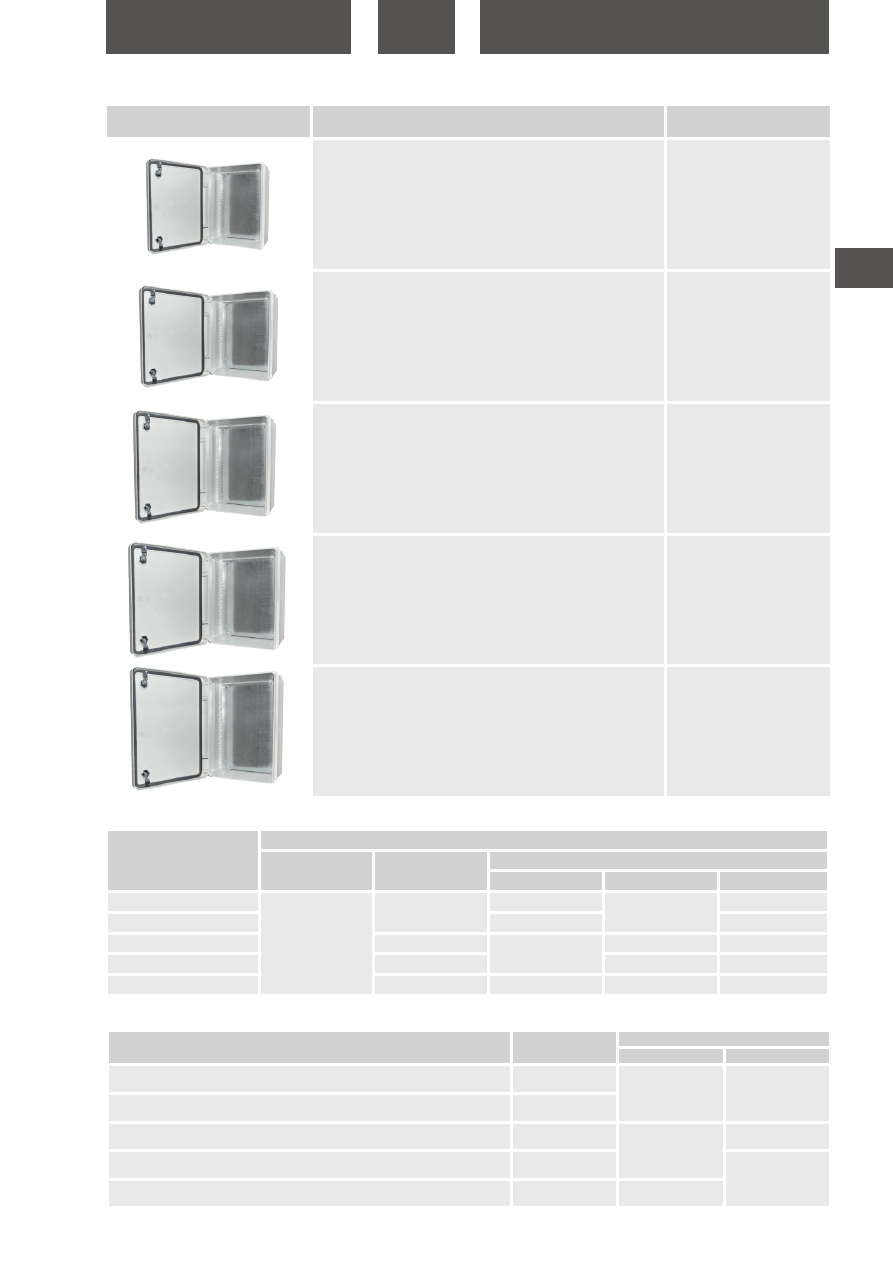

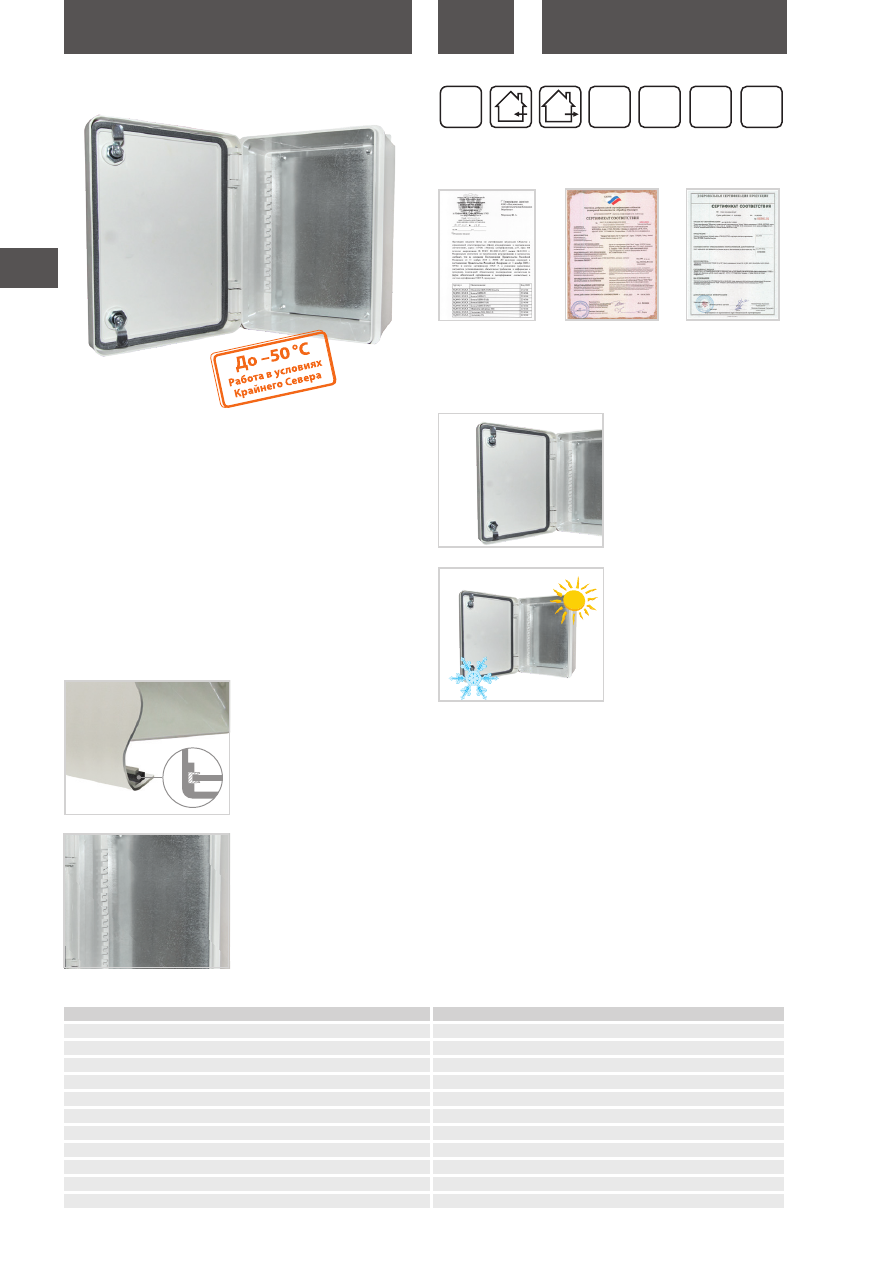

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Назначение

• Для установки телекоммуникационного, телеметрического,

слаботочного оборудования и защиты потребителей от пора-

жения электрическим током.

• Для установки 1- и 3-фазных счетчиков учета.

Применение

• В условиях агрессивных химических сред, в широком диапазо-

не температур (в том числе в условиях Крайнего Севера).

• В промышленном секторе.

• В жилом секторе.

• В офисах (корпус не задерживает радиосигнал и подходит для

установки передающей аппаратуры).

• На объектах социально-культурного назначения.

Материалы

• GRP – стеклоэпоксидный армированный полиэстер.

Преимущества

Степень защиты от воздействий

окружающей среды IP55 достига-

ется лабиринтным уплотнением.

Толщина стальной монтажной

панели 1-1,2 мм.

ЩИТЫ АНТИВАНДАЛЬНЫЕ СЕРИИ

ЩПМП IP55

Технические характеристики

Наименование параметра

Значение

Максимальный ток, А

до 100

Степень защиты по ГОСТ 14254

IP55

Номинальное рабочее напряжение, В

230/415

Срок службы, лет

не менее 10

Толщина материала, мм

Степень защиты от внешних механических воздействий

IK08

Требует заземления дверцы и корпуса

нет

Соединение стен корпуса

цельнолитой

Окрашенные стенки

нет

Диапазон рабочих температур, °С

от –50 до +70

Цвет корпуса

белый (RAL 9010)

Два замка на разных уровнях,

которые способствуют сохране-

нию высокой степени защиты

IP55.

Диапазон рабочих температур от

–50 до +70 °С.

• Полная защита от коррозии и УФ-излучения.

• Материал пропускает радиосигнал, что позволяет использо-

вать щиты для установки радиооборудования.

• Возможность использования щитов под напряжением до

1000 В с пиковым током до 40 кА.

• Диапазон рабочих температур от –50 до +70 °С.

• Нет необходимости подкрашивать и подваривать при эксплу-

атации.

• Оболочка не требует отдельного заземления.

• Крепеж на стену в комплекте (4 ушка для подвешивания и само-

резы).

IK08

GRP

IP55

+70 °C

–50 °C

гарантия

лет

1–1,2 мм

Добровольная

сертификация

Сертификация

продукции

Отказное

письмо

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

МЕТАЛЛОКОРПУСА

657

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru


Наименование

Артикул

Щит антивандальный, ЩПМП-1-1, GRP, IP55, IK08, -50 С до +70 С,

навесной, (400х300х170) TDM

SQ0912-0101

Щит антивандальный, ЩПМП-1-0, GRP, IP55, IK08, -50 С до +70 С,

навесной, (400х300х210) TDM

SQ0912-0102

Щит антивандальный, ЩПМП-2-0, GRP, IP55, IК08, -50 С до +70 С,

навесной, (600х400х220) TDM

SQ0912-0103

Щит антивандальный, ЩПМП-3-0, GRP, IP55, IK08, -50 С до +70 С,

навесной, (600х500х230) TDM

SQ0912-0104

Щит антивандальный, ЩПМП-4-0, GRP, IP55, IK08, -50 С до +70 С,

навесной, (800х500х270) TDM

SQ0912-0105

Ассортимент

Упаковка

Габариты монтажных панелей

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0912-0101

4,4

425

310

180

SQ0912-0102

420

220

SQ0912-0103

8,3

620

410

235

SQ0912-0104

10,2

510

245

SQ0912-0105

16,0

810

520

280

Наименование

Артикул

Габариты монтажной панели, мм

Высота

Ширина

Щит антивандальный, ЩПМП-1-1, GRP, IP55, IK08, -50 С до +70 С, навесной,

(400х300х170) TDM

SQ0912-0101

365

250

Щит антивандальный, ЩПМП-1-0, GRP, IP55, IK08, -50 С до +70 С, навесной,

(400х300х210) TDM

SQ0912-0102

Щит антивандальный, ЩПМП-2-0, GRP, IP55, IК08, -50 С до +70 С, навесной,

(600х400х220) TDM

SQ0912-0103

560

350

Щит антивандальный, ЩПМП-3-0, GRP, IP55, IK08, -50 С до +70 С, навесной,

(600х500х230) TDM

SQ0912-0104

450

Щит антивандальный, ЩПМП-4-0, GRP, IP55, IK08, -50 С до +70 С, навесной,

(800х500х270) TDM

SQ0912-0105

760

658

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

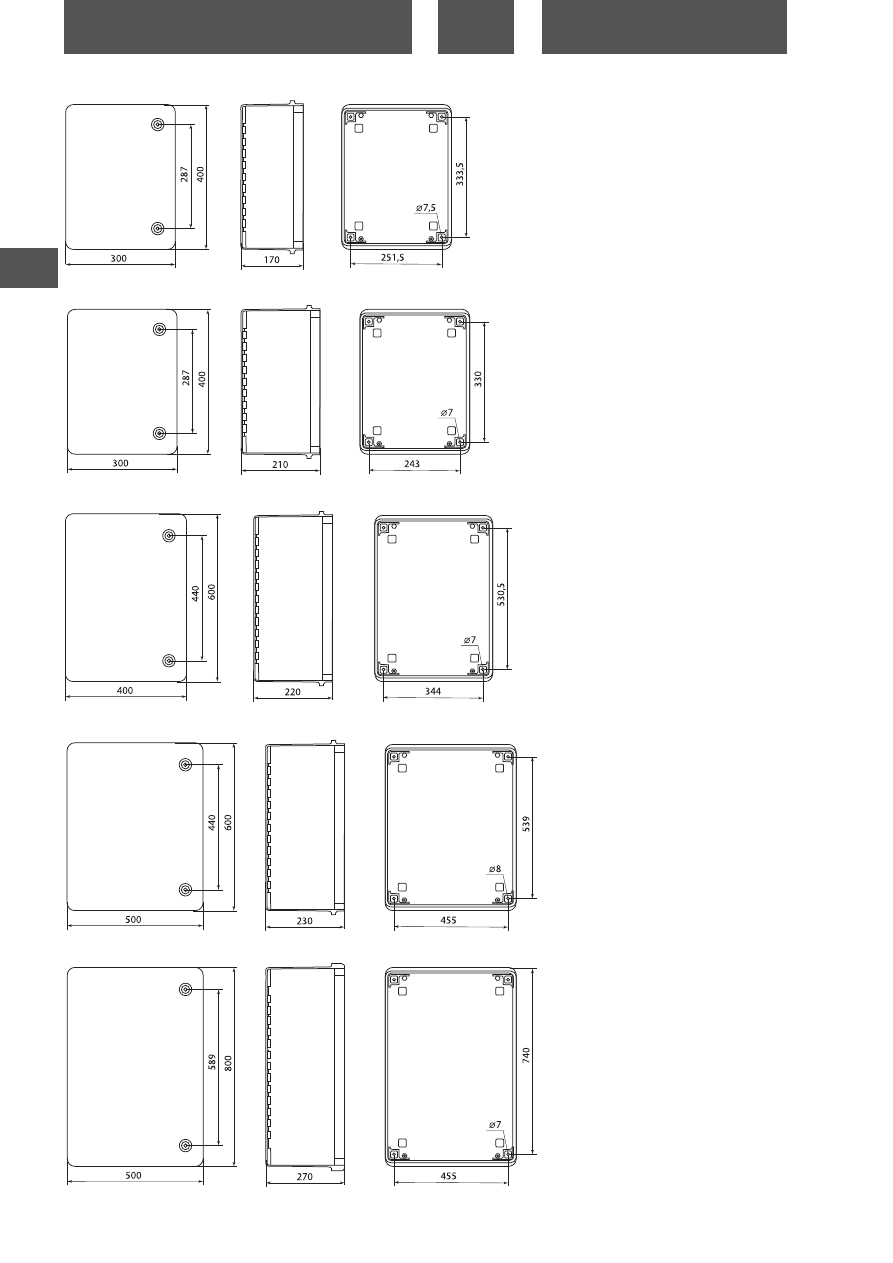

Габаритные размеры

(мм)

SQ0912-0101

SQ0912-0102

SQ0912-0103

SQ0912-0104

SQ0912-0105

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

МЕТАЛЛОКОРПУСА

659

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Преимущества

• Полная защита от коррозии и УФ-излучения.

• Материал пропускает радиосигнал, что позволяет использо-

вать щиты для установки мультимедийного оборудования.

• Нет необходимости подкрашивать и подваривать при эксплу-

атации.

• Корпус не требует отдельного заземления.

• Крепеж на стену в комплекте.

• Срок службы не менее 25 лет, что в 5 раз выше, чем у металли-

ческих шкафов.

Комплектация

Оцинкованная монтажная

панель.

Диапазон рабочих температур от

–50 до +70 °С.

• Комплект крепежа (петли, винты) для крепления на стену.

• Ключ.

• Паспорт.

• Упаковка – белая картонная коробка, цветной стикер с индиви-

дуальным штрихкодом EAN-13.

Назначение

• Для установки электротехнического оборудования, управле-

ния и автоматизации.

• Для установки мультимедийного оборудования.

• Для установки 1- и 3-фазных счетчиков учета.

Применение

• В условиях агрессивных химических сред, в широком диапазо-

не температур – от -50 до +70

С (в том числе в условиях Край-

него Севера).

• На улице, в том числе и на морском побережье (материал не

подвержен воздействию влажного соленого воздуха).

• В промышленном секторе.

• В жилом секторе.

• В офисах.

• На объектах социально-культурного назначения.

• При проведении массовых мероприятий.

• В лечебных, образовательных, исправительных учреждениях.

Материалы

• GRP (стеклоэпоксидный армированный полиэстер), содержа-

ние стекловолокна в материале не менее 25%.

Конструкция

Степень защиты от воздействий

окружающей среды IP65 достига-

ется лабиринтным уплотнением.

ЩИТЫ АНТИВАНДАЛЬНЫЕ СЕРИИ С МОНТАЖНОЙ

ПАНЕЛЬЮ

ЩПМП IP65

Технические характеристики

Наименование параметра

Значение

Максимальное рабочее напряжение устанавливаемого оборудования, В

230/415

Вид установки

навесной

Степень защиты по ГОСТ 14254

IP65

Степень защиты от внешних механических воздействий

IK10

Класс защиты от поражения электрическим током

Класс воспламеняемости по UL-94

IK10

GRP

IP65

+70 °C

–50 °C

гарантия

лет

Добровольная

сертификация

Сертификация

продукции

Отказное

письмо

660

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru


Наименование

Артикул

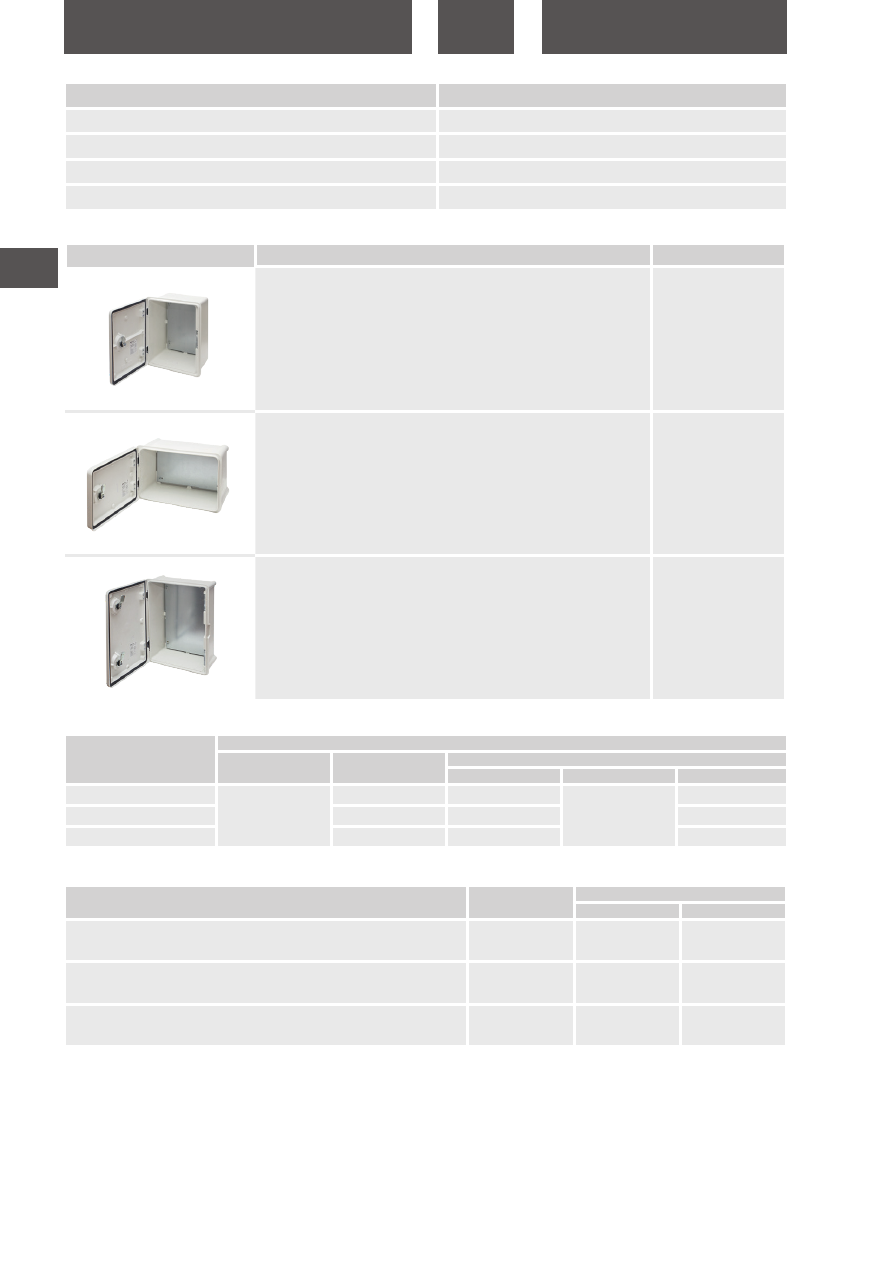

Щит антивандальный, ЩПМП-0-2, GRP, IP65, IK10, -50 С до +70 С, навесной,

(300х250х170) TDM

SQ0925-0202

Щит антивандальный, ЩПМП-0-1, GRP, IP65, IK10, -50 С до +70 С, навесной,

(330х220х170) TDM

SQ0925-0203

Щит антивандальный, ЩПМП-1-1, GRP, IP65, IK10, -50 С до +70 С, навесной,

(400х300х170) TDM

SQ0925-0204

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0925-0202

250

170

300

SQ0925-0203

2,50

330

220

SQ0925-0204

3,00

300

400

Наименование параметра

Значение

Диапазон температуры эксплуатации,

от -50 до +70

Толщина стенки бокса, мм

от 4 до 5

Толщина монтажной панели, мм

1-1,5

Цвет корпуса

RAL 9010

Габариты монтажных панелей

Наименование

Артикул

Габариты монтажной панели, мм

Высота

Ширина

Щит антивандальный, ЩПМП-0-2, GRP, IP65, IK10, -50 С до +70 С, навесной,

(300х250х170) TDM

SQ0925-0202

240

175

Щит антивандальный, ЩПМП-0-1, GRP, IP65, IK10, -50 С до +70 С, навесной,

(330х220х170) TDM

SQ0925-0203

180

280

Щит антивандальный, ЩПМП-1-1, GRP, IP65, IK10, -50 С до +70 С, навесной,

(400х300х170) TDM

SQ0925-0204

340

225

содержание .. 37 38 39 40 ..
