TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 40

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

661

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

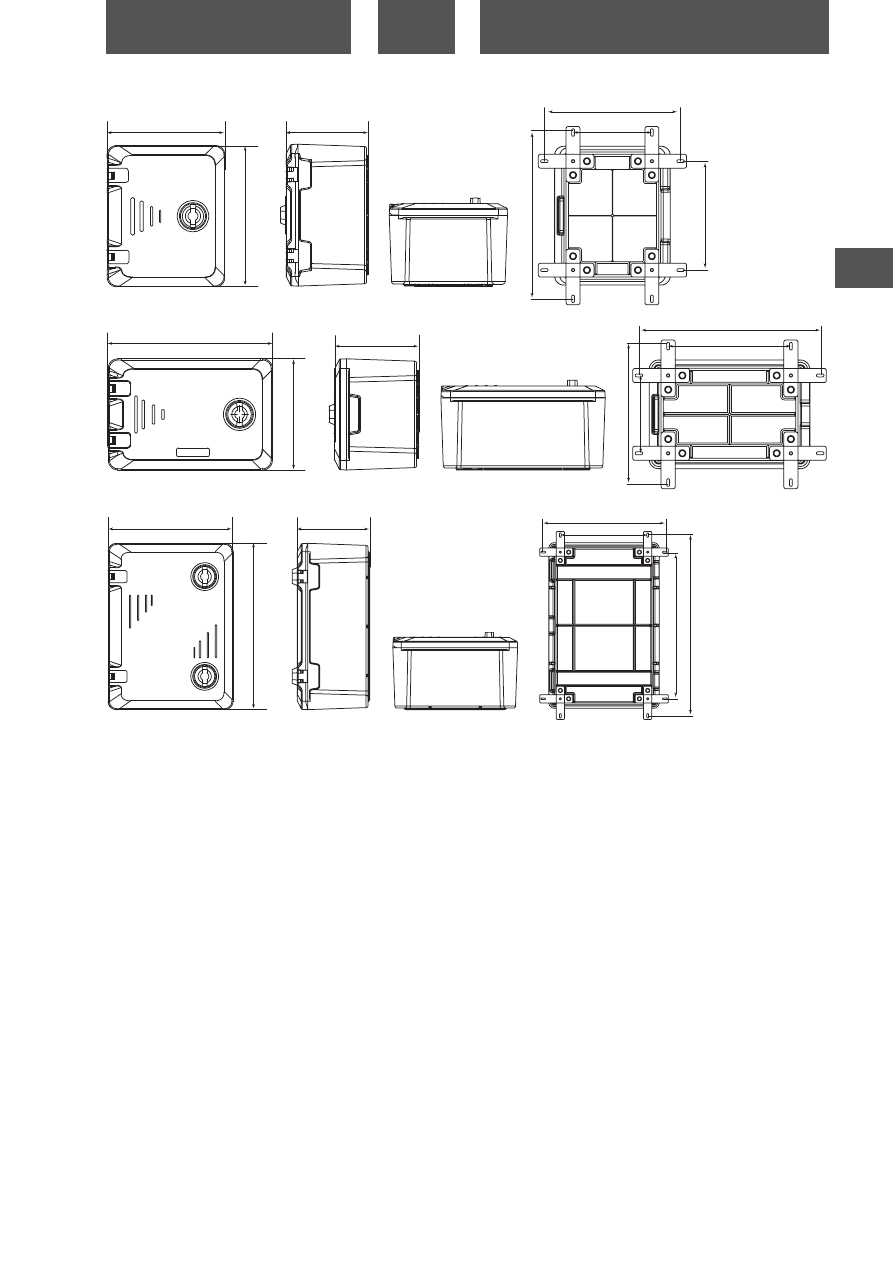

Габаритные размеры

(мм)

330

170

384

289

165

260

220

300

250

170

294

170

360

235

400

300

170

343

219

334

458

SQ0925-0202

SQ0925-0203

SQ0925-0204

4

662

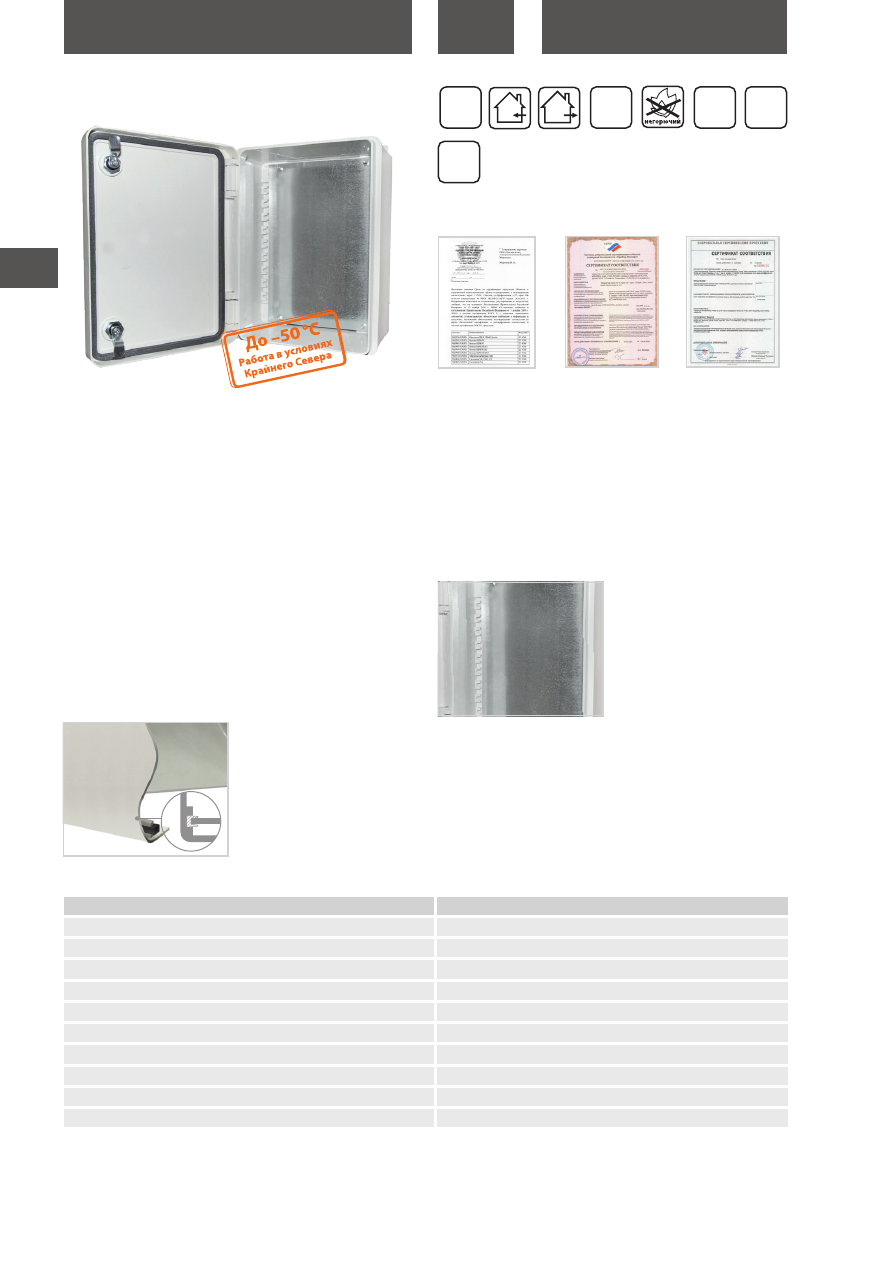

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

Преимущества

•  Не поддерживают горение, температура самозатухания 960

0

С.

•  Полная защита от коррозии и УФ-излучения.

•  Материал пропускает радиосигнал, что позволяет использо-

вать щиты для установки мультимедийного оборудования.

•  Нет необходимости подкрашивать и подваривать при эксплу-

атации.

•  Корпус не требует отдельного заземления.

•  Крепеж на стену в комплекте.

•  Срок службы не менее 25 лет, что в 5 раз выше, чем у металли-

ческих шкафов.

Комплектация

Оцинкованная монтажная

панель.

•  Комплект крепежа (петли, винты) для крепления на стену.

•  Ключ.

•  Паспорт.

•  Упаковка – белая картонная коробка, цветной стикер с индиви-

дуальным штрихкодом EAN-13.

Назначение

•  Для установки электротехнического оборудования, управле-

ния и автоматизации.

•  Для установки мультимедийного оборудования.

•  Для установки 1- и 3-фазных счетчиков учета.

Применение

•  В условиях агрессивных химических сред, в широком диапазо-

не температур – от -50 до +70

0

С (в том числе в условиях Край-

него Севера).

•  На улице, в том числе и на морском побережье (материал не

подвержен воздействию влажного соленого воздуха).

•  В промышленном секторе

•  В жилом секторе.

•  В офисах.

•  На объектах социально-культурного назначения.

•  В лечебных, образовательных, исправительных учреждениях.

Материалы

•  GRP (стеклоэпоксидный армированный полиэстер), содержа-

ние стекловолокна в материале не менее 25%.

Конструкция

Степень защиты от воздействий

окружающей среды IP66 достига-

ется лабиринтным уплотнением.

ЩИТЫ АНТИВАНДАЛЬНЫЕ СЕРИИ С МОНТАЖНОЙ

ПАНЕЛЬЮ

ЩПМП IP66

Технические характеристики

Наименование параметра

Значение

Максимальное рабочее напряжение устанавливаемого оборудования, В

до 1000

Вид установки

навесной

Степень защиты по ГОСТ 14254

IP66

Степень защиты от внешних механических воздействий

IK10

Класс защиты от поражения электрическим током

II

Класс воспламеняемости по UL-94

V0

Диапазон температуры эксплуатации,

0

С

от -50 до +70

Толщина стенки бокса, мм

3

Толщина монтажной панели, мм

1,2 (для артикула SQ0924-0208 – 2)

Цвет корпуса

RAL 7035

IK10

GRP

IP66

+70 °C

–50 °C

гарантия

лет

5

Добровольная

сертификация

Сертификация

продукции

Отказное

письмо

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

663

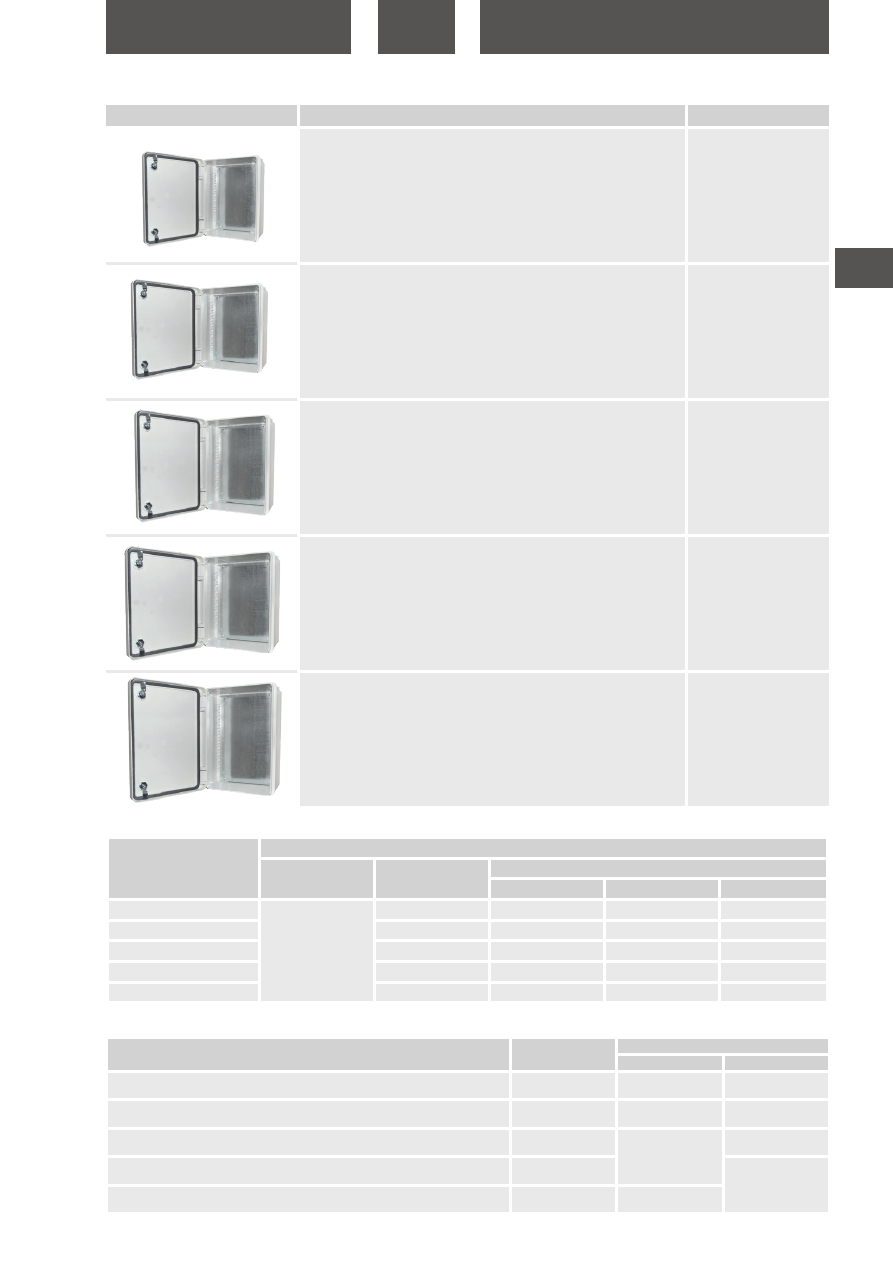

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru


Наименование

Артикул

Щит антивандальный, ЩПМП-1-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(400х300х210) TDM

SQ0924-0203

Щит антивандальный, ЩПМП-1-2, GRP, IP66, IK10, -50 С до +70 С, навесной,

(500х350х220) TDM

SQ0924-0205

Щит антивандальный, ЩПМП-2-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(600х400х220) TDM

SQ0924-0206

Щит антивандальный, ЩПМП-3-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(600х500х230) TDM

SQ0924-0207

Щит антивандальный, ЩПМП-4-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(800х500х270) TDM

SQ0924-0208

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0924-0203

1

4,4

320

220

410

SQ0924-0205

6,65

350

230

515

SQ0924-0206

8,3

410

235

620

SQ0924-0207

9,6

510

245

620

SQ0924-0208

12,9

510

280

810

Габариты монтажных панелей

Наименование

Артикул

Габариты монтажной панели, мм

Высота

Ширина

Щит антивандальный, ЩПМП-1-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(400х300х210) TDM

SQ0924-0203

365

250

Щит антивандальный, ЩПМП-1-2, GRP, IP66, IK10, -50 С до +70 С, навесной,

(500х350х220) TDM

SQ0924-0205

460

300

Щит антивандальный, ЩПМП-2-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(600х400х220) TDM

SQ0924-0206

560

350

Щит антивандальный, ЩПМП-3-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(600х500х230) TDM

SQ0924-0207

450

Щит антивандальный, ЩПМП-4-0, GRP, IP66, IK10, -50 С до +70 С, навесной,

(800х500х270) TDM

SQ0924-0208

760

4

664

ЩИТЫ АНТИВАНДАЛЬНЫЕ С

МОНТАЖНОЙ ПАНЕЛЬЮ

tdme.ru

350

220

300

500

432,5

220

230

270

400

600

600

500

300

210

400

500

800

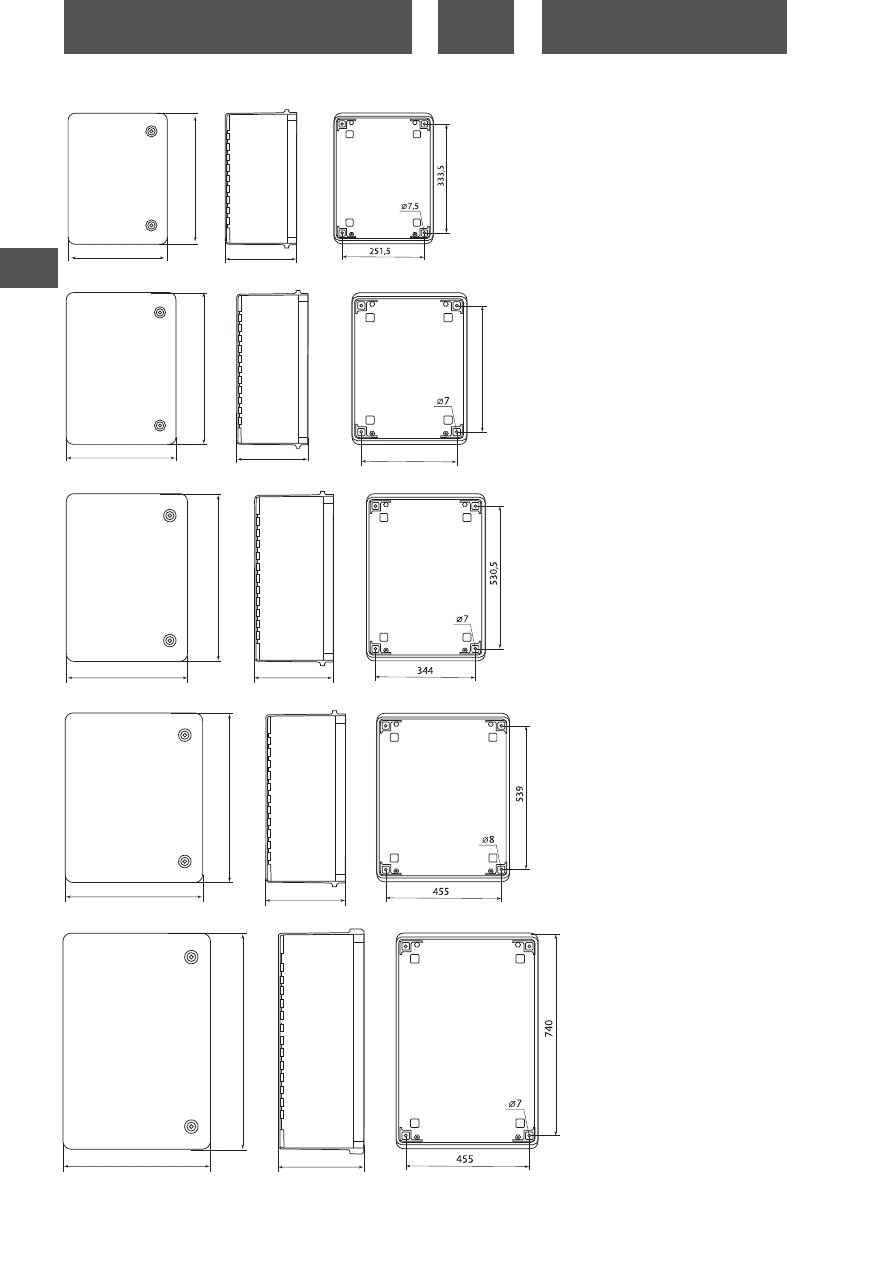

Габаритные размеры

(мм)

SQ0924-0203

SQ0924-0205

SQ0924-0206

SQ0924-0207

SQ0924-0208

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

665

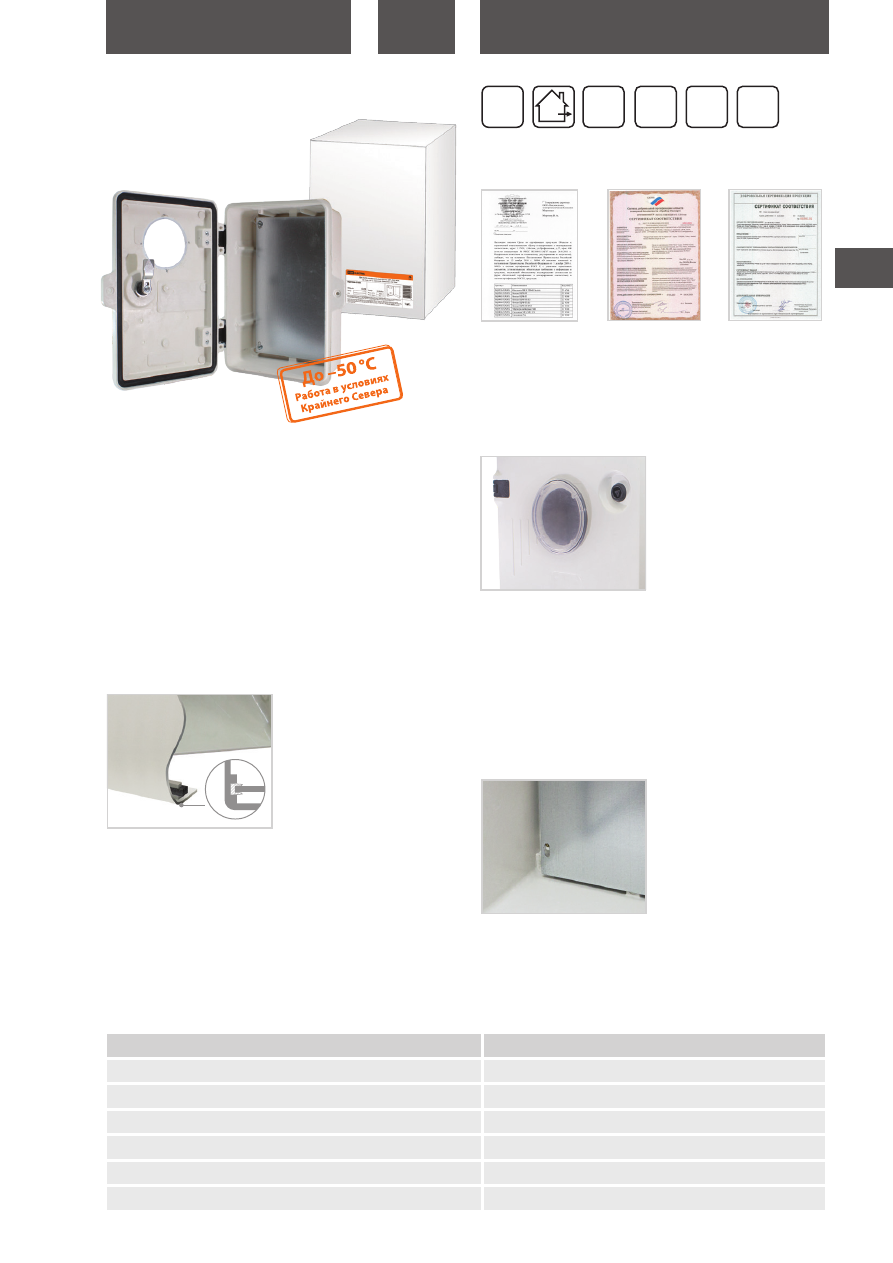

ЩИТЫ УЧЕТА АНТИВАНДАЛЬНЫЕ

tdme.ru

Окошко для считывания показа-

ний со счетчиков.

Преимущества

•  Полная защита от коррозии и УФ-излучения.

•  Материал пропускает радиосигнал, что позволяет использо-

вать щиты для установки мультимедийного оборудования.

•  Нет необходимости подкрашивать и подваривать при эксплу-

атации.

•  Корпус не требует отдельного заземления.

•  Крепеж на стену в комплекте.

•  Срок службы не менее 25 лет, что в 5 раз выше, чем у металли-

ческих шкафов.

Комплектация

Оцинкованная монтажная

панель.

•  Комплект крепежа (петли, винты) для крепления на стену.

•  Ключ.

•  Паспорт.

•  Упаковка – белая картонная коробка, цветной стикер с индиви-

дуальным штрихкодом EAN-13.

Назначение

•  Для устройств учета электрической энергии.

Применение

•  В широком диапазоне температур – от -50 до +70

0

С (в том числе

в условиях Крайнего Севера).

•  В офисах.

•  На объектах социально-культурного назначения.

•  На улице, в том числе и на морском побережье (материал не

подвержен воздействию влажного соленого воздуха).

•  В жилом секторе.

•  В промышленном секторе

Материалы

•  GRP (стеклоэпоксидный армированный полиэстер), содержа-

ние стекловолокна в материале не менее 25%.

Конструкция

Степень защиты от воздействий

окружающей среды IP65 достига-

ется лабиринтным уплотнением.

ЩИТЫ УЧЕТА АНТИВАНДАЛЬНЫЕ IP65 СЕРИИ

ЩУ

Технические характеристики

Наименование параметра

Значение

Максимальный ток, А

до 100

Максимальное рабочее напряжение устанавливаемого оборудования, В

до 415

Вид установки

навесной

Степень защиты по ГОСТ 14254

IP65

Степень защиты от внешних механических воздействий

IK09

Класс защиты от поражения электрическим током

II

IK09

GRP

IP65

+70 °C

–50 °C

гарантия

лет

5

Добровольная

сертификация

Сертификация

продукции

Отказное

письмо

4

666

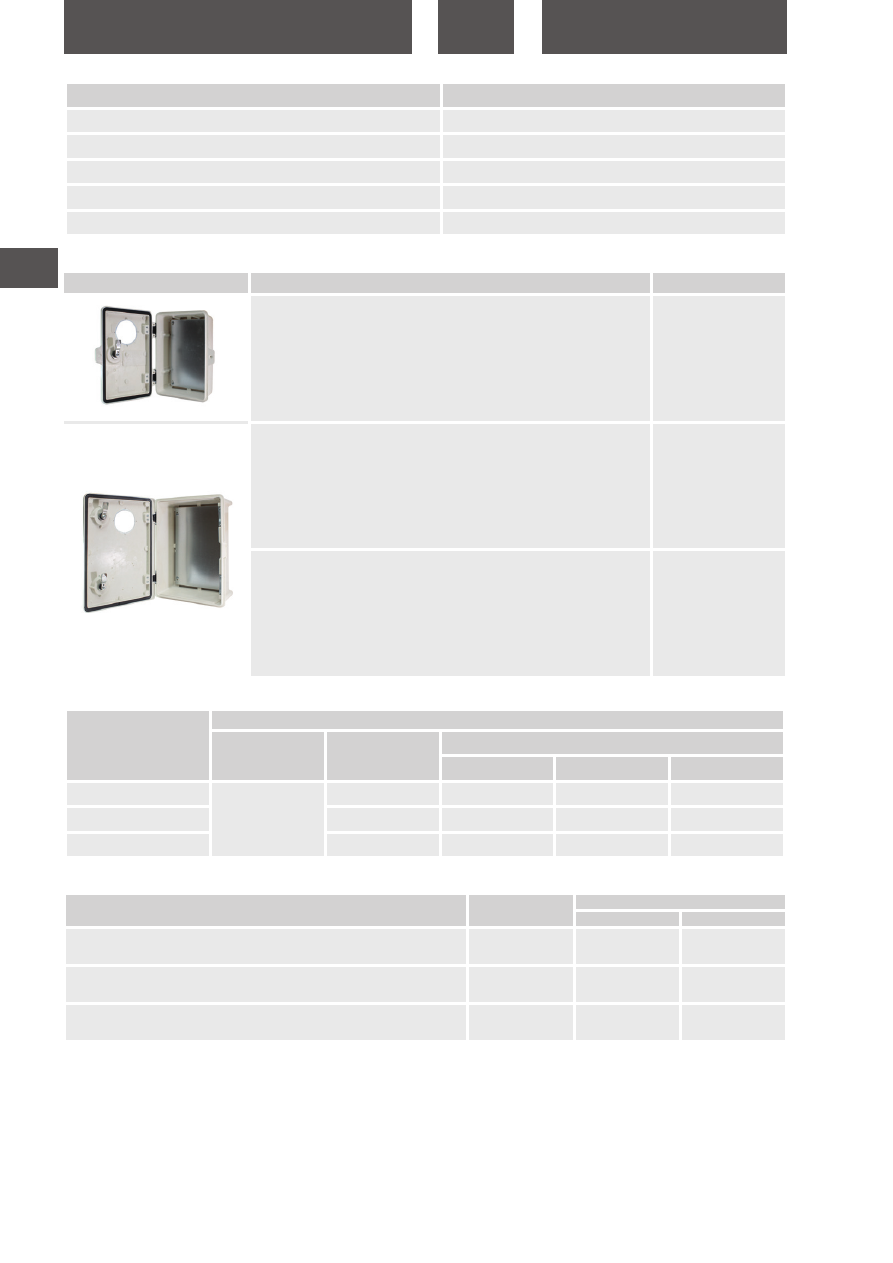

ЩИТЫ УЧЕТА АНТИВАНДАЛЬНЫЕ

tdme.ru


Наименование

Артикул

Щит антивандальный, ЩУ-0-1, GRP, IP65, IK09, навесной, (320х210х130) TDM

SQ0926-0101

Щит антивандальный, ЩУ-0-2, GRP, IP65, IK09, навесной, (400х300х170) TDM

SQ0926-0102

Щит антивандальный, ЩУ-0-3, GRP, IP65, IK09, навесной, (500х350х170) TDM

SQ0926-0103

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0926-0101

1

2,8

140

220

330

SQ0926-0102

4,95

180

310

410

SQ0926-0103

6,07

180

410

510

Наименование параметра

Значение

Класс воспламеняемости по UL-94

V0

Диапазон температуры эксплуатации,

0

С

от -40 до +70

Толщина стенки бокса, мм

от 4 до 5

Толщина монтажной панели, мм

1-1,2

Цвет корпуса

белый (RAL 9010)

Габариты монтажных панелей

Наименование

Артикул

Габариты монтажной панели, мм

Высота

Ширина

Щит учета антивандальный, ЩУ-0-1, GRP, IP65, IK09 ,-50 С до +70 С, навесной,

(320х210х130) TDM

SQ0926-0101

275

160

Щит учета антивандальный, ЩУ-0-2, GRP, IP65, IK09, -50 С до +70 С, навесной,

(400х300х170) TDM

SQ0926-0102

340

225

Щит учета антивандальный, ЩУ-0-3, GRP, IP65, IK09, -50 С до +70 С, навесной,

(500х350х170) TDM

SQ0926-0103

440

275

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

667

ЩИТЫ УЧЕТА АНТИВАНДАЛЬНЫЕ

tdme.ru

400

132

458

343

219

334

ø90

90

170

 300

210

320

114

392
268

158

282

130

80

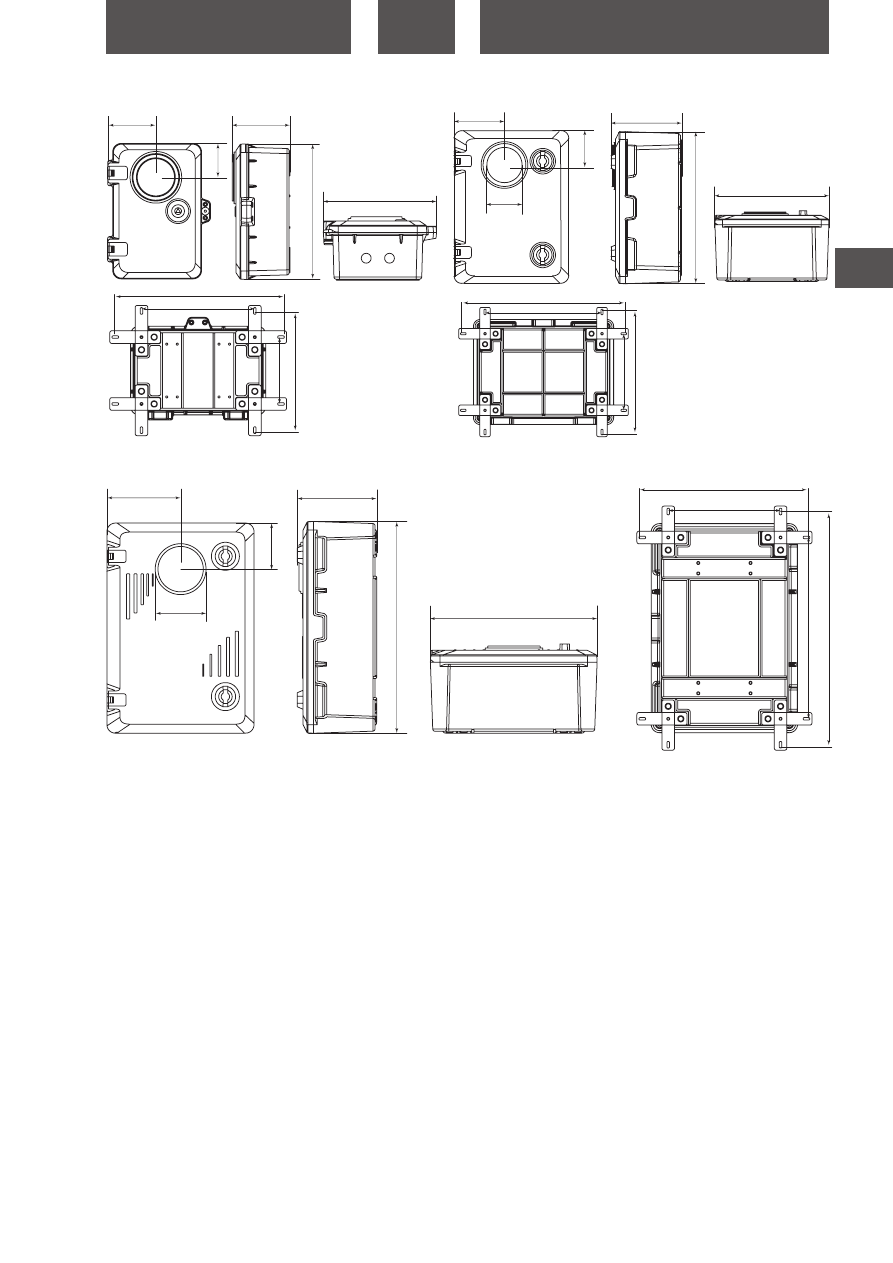

Габаритные размеры

(мм)

175

170

350

269

434

558

393

500

110

ø110

SQ0926-0101

SQ0926-0102

SQ0926-0103

4

668

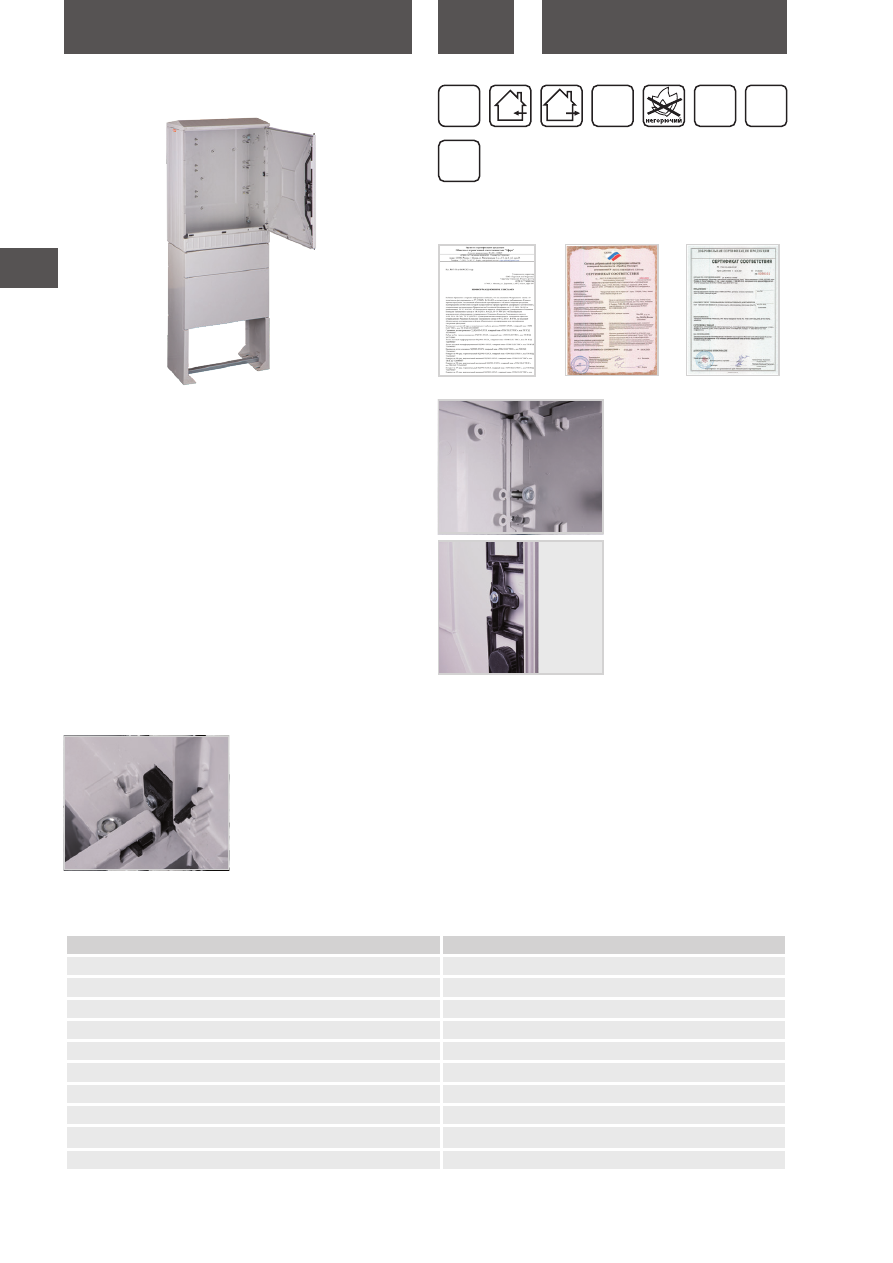

ШКАФЫ ЭЛЕКТРОТЕХНИЧЕСКИЕ С ЦОКОЛЕМ

tdme.ru

Усиленные болты соединений.

Трехточечный замок для обеспе-

чения более надежного запира-

ния.

Преимущества

•  Не поддерживают горение, температура самозатухания 960°С.

•  Полная защита откоррозии и УФ-излучения.

•  Материал пропускает радиосигнал, что позволяет использо-

вать щиты для установки мультимедийного оборудования.

•  Нет необходимости подкрашивать и подваривать при эксплу-

атации.

•  Корпус не требует отдельного заземления.

•  Крепеж на стену в комплекте.

•  Срок службы не менее 25 лет, что в 5 раз выше, чем у металли-

ческих шкафов.

Комплектация

•  Шкаф электротехнический.

•  Ключ.

•  Руководство по эксплуатации. Паспорт.

Назначение

•  Для установки электротехнического оборудования, управле-

ния и автоматизации.

•  Для установки мультимедийного оборудования.

•  Для установки 1- и 3-фазных счетчиков учета.

•  Для защиты отходящих линий при перегрузках и коротких

замыканиях.

Применение

•  В условиях агрессивных химических сред, в широком диапазо-

не температур от -50 до +70 °С (в том числе в условиях Крайнего

Севера).

•  На улице, в том числе и на морском побережье (материал не

подвержен воздействию влажного соленого воздуха).

•  В промышленном секторе.

•  В жилом секторе.

•  В лечебных, образовательных, исправительных учреждениях.

•  На объектах социально-культурного назначения.

Материалы

•  GRP (стеклоэпоксидный армированный полиэстер), содержа-

ние стекловолокна в материале не менее 25%.

Конструкция

Надежные петли.

ШКАФЫ ЭЛЕКТРОТЕХНИЧЕСКИЕ С ЦОКОЛЕМ СЕРИИ

ШЭ

 IP54

IK10

GRP

IP65

+70 °C

–50 °C

гарантия

лет

5

Добровольная

сертификация

Сертификация

продукции

Отказное

письмо

Технические характеристики

Наименование параметра

Значение

Вид установки

внутренний/наружный

Степень защиты по ГОСТ 14254

IP54

Степень защиты от внешних механических воздействий

IK10

Класс защиты от поражения электрическим током

II

Максимальное рабочее напряжение устанавливаемого оборудования, В

До 1000

Диапазон температуры эксплуатации,

0

С

от -50 до +70

Толщина стенки щита, мм

от 5 до 7

Угол открывания двери

180°

Способ установки

Напольный

Цвет корпуса

RAL 7035

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

МЕТАЛЛОКОРПУСА

669

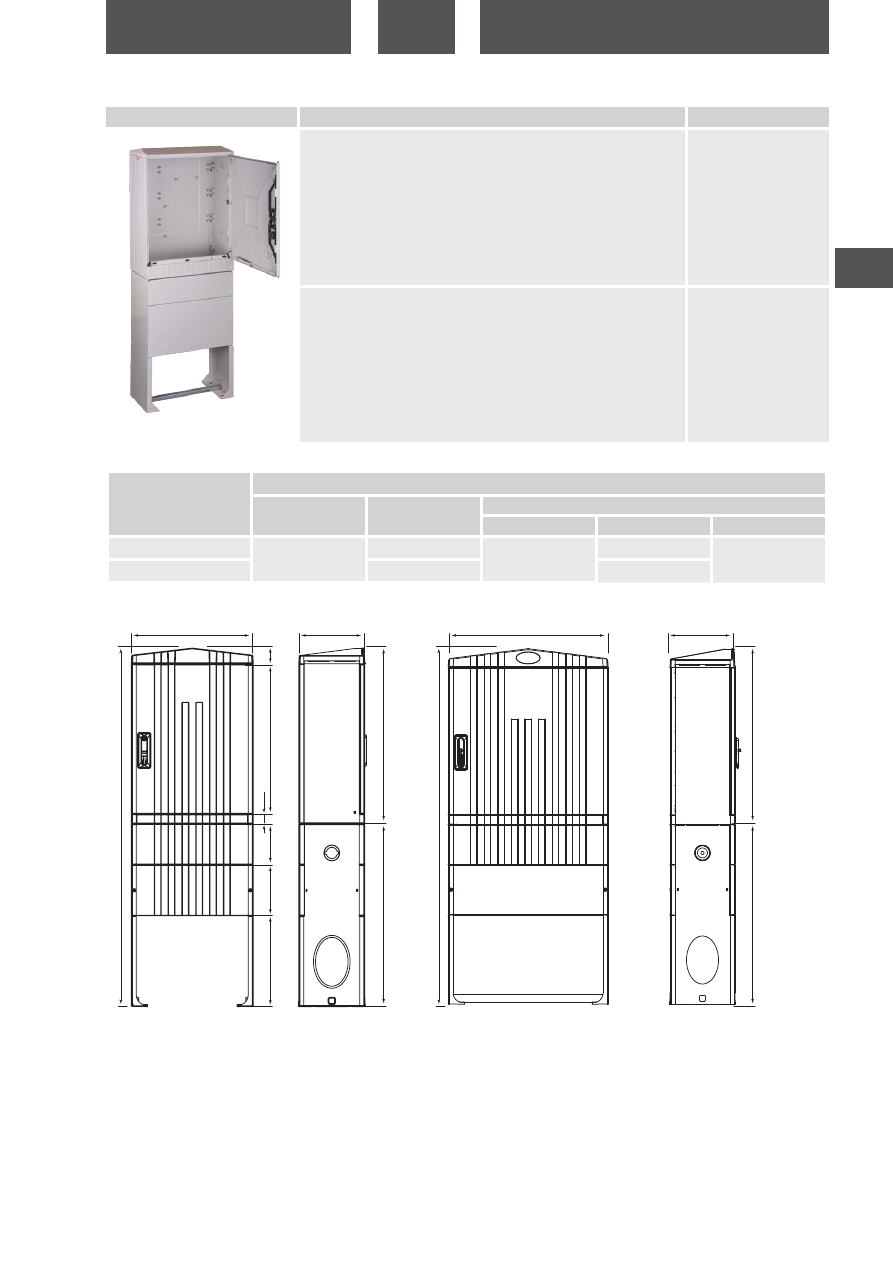

ШКАФЫ ЭЛЕКТРОТЕХНИЧЕСКИЕ С ЦОКОЛЕМ

tdme.ru


Наименование

Артикул

Шкаф с цоколем, полиэстер. ШЭ-01, GRP, IP54, IK10, от -50 до +70 °С,

(600х1770х320) TDM

SQ0927-0001

Шкаф с цоколем, полиэстер. ШЭ-02, GRP, IP54, IK10, от -50 до +70 °С,

(800х1770х320) TDM

SQ0927-0002

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0927-0001

1

40

1780

600

330

SQ0927-0002

45

800

Габаритные размеры

(мм)

600

77

785

862

900

200

50

1762

800

1778

250

450

325

878

900

325

SQ0927-0001

SQ0927-0002

4

670

МЕТАЛЛОКОРПУСА

tdme.ru

Травмобезопасная технология:

крепление стенки при помощи

заклепок.

ЩИТЫ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИЙ



ЩРН, ЩРВ

Назначение

•  Для приема и распределения электрической энергии в 1- и

3-фазных сетях, напряжением 400/230 В и частотой 50 Гц.

•  Для защиты отходящих линий  при перегрузках и коротких

замыканиях.

•  Для нечастых включений и отключений электрических цепей.

Применение

•  Жилой сектор.

•  Офисы.

•  Объекты социально-культурного назначения.

•  Торговые и производственные помещения.

•  Лечебно-образовательные учреждения.

Материалы

•  Корпус – сертифицированная российская сталь (ГОСТ).

•  Покрытие корпуса – текстурированный полиэстеровый

порошок.

Преимущества

•  Оптимально подобранные размеры корпуса.

•  Удобство монтажа.

•  Большой выбор типоразмеров.

•   Высококачественное порошковое покрытие.

Декоративная рамка с допол-

нительным отгибом для щитов,

встраиваемых в нишу.

Конструкция

Щ Р Н (В) – 12

Щ – щит

Р – распределительный

Н – навесной (В – встраиваемый)

12 – максимальное количество модулей (9, 12, 18, 24, 36, 48, 54,

72, 90)

Условные обозначения

Перенавешиваемая дверца.

Элементы заземления на дверце.

Быстросъемные петли.

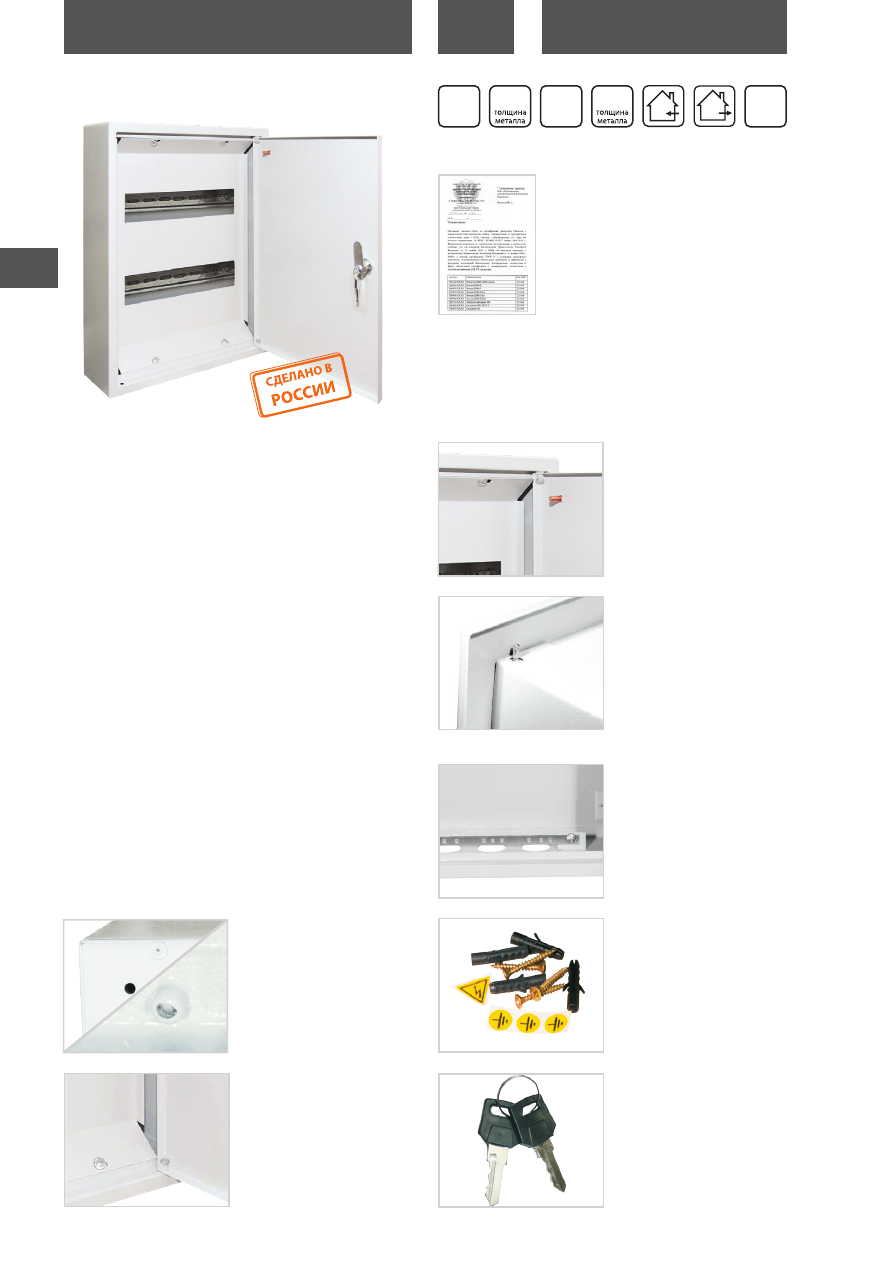

Комплектация

Оцинкованная лента для крепле-

ния шины.

ЗИП-комплект.

2 ключа.

Отказное письмо

IP31

IP66

гарантия

1

год

0,8 мм

1,2 мм

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

671

МЕТАЛЛОКОРПУСА

tdme.ru

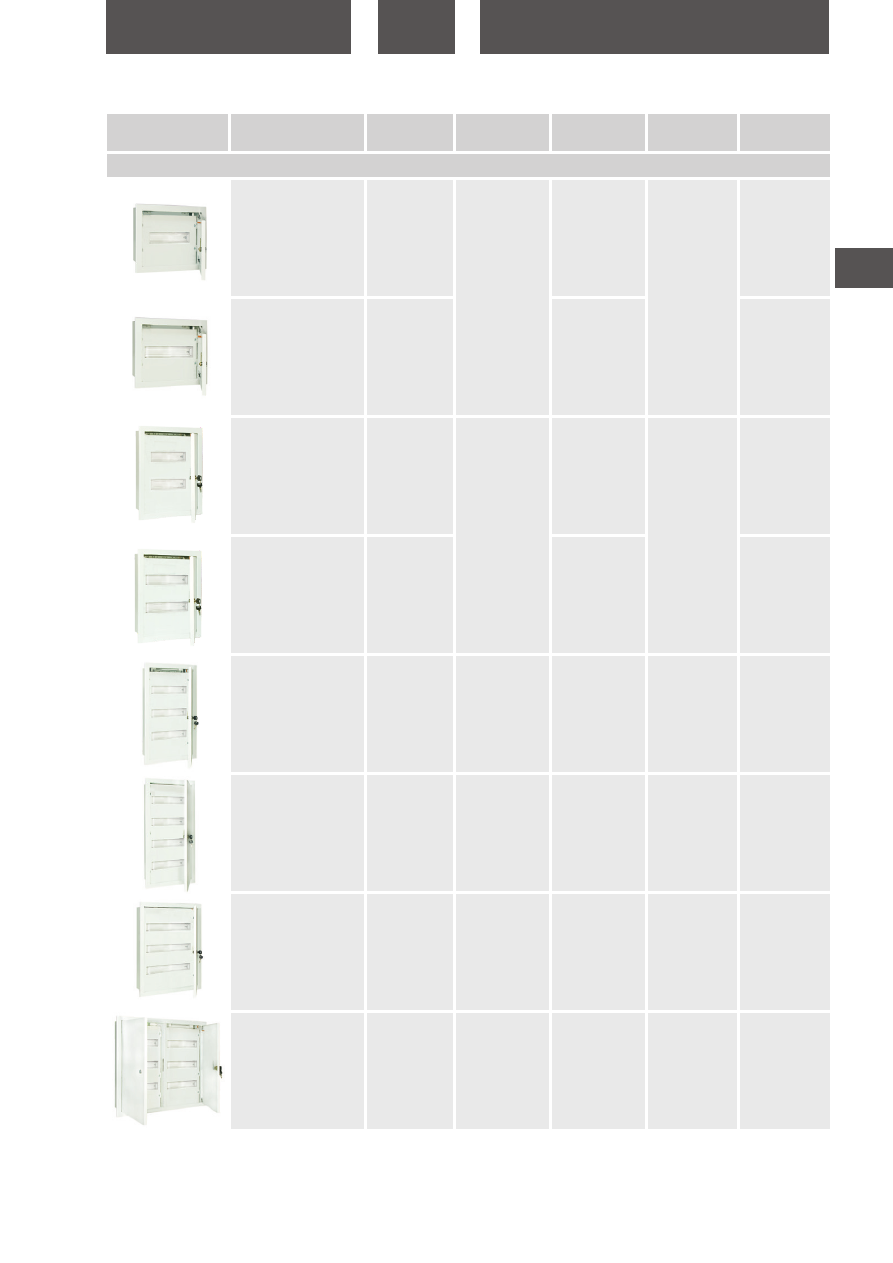

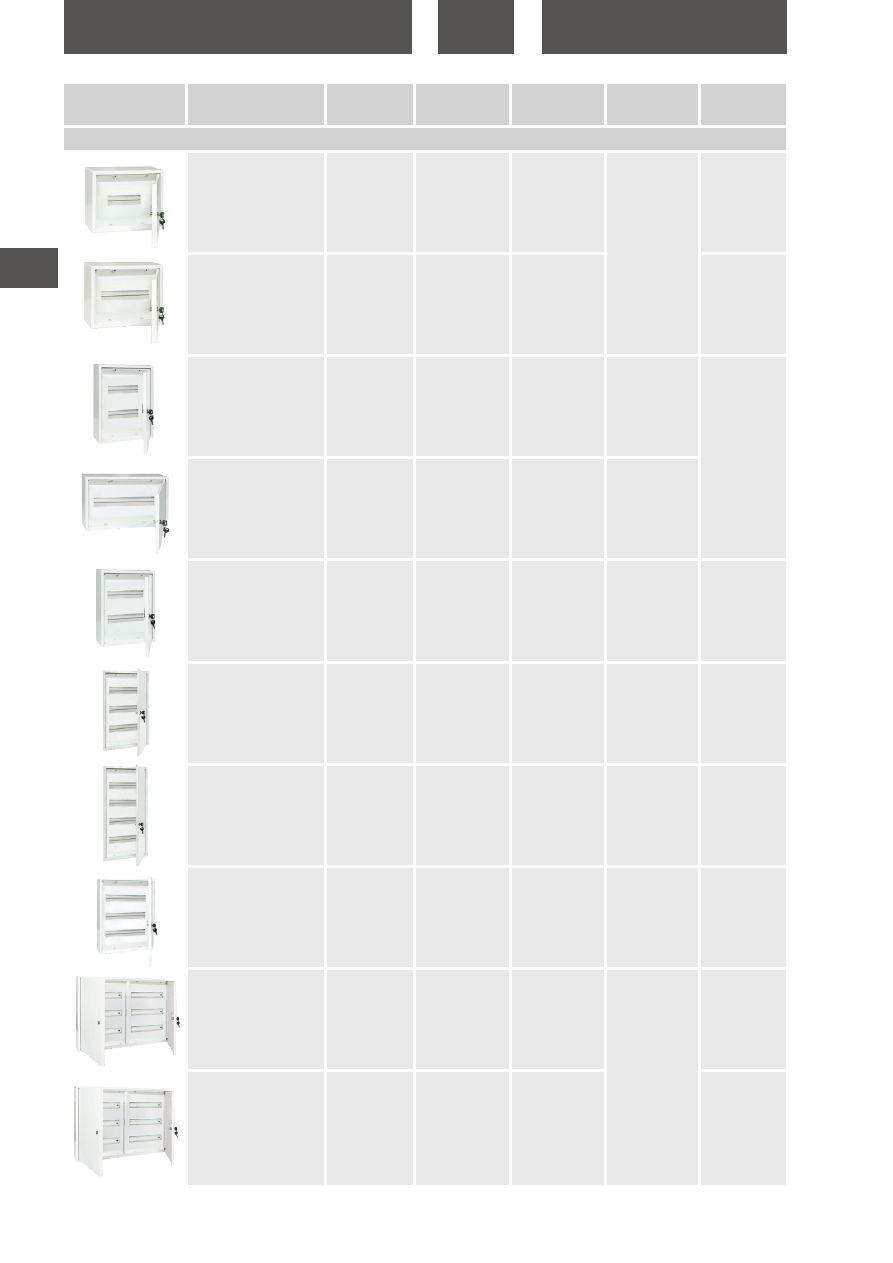

Ассортимент


Наименование

Артикул

Масса, кг

Габаритные

размеры

(ВхШхГ, мм)

Число рядов

(DIN-реек)

Число модулей

Встраиваемое исполнение (ЩРВ)

Корпус металлический

ЩРВ-09 (275x320x120) TDM

SQ0905-0001

2,4

275x320x120

1

9

Корпус металлический

ЩРВ-12 (275х320х120) TDM

SQ0905-0002

275х320х120

12

Корпус металлический

ЩРВ-18 (405х320х120) TDM

SQ0905-0003

3,6

405х320х120

2

18

Корпус металлический

ЩРВ-24 (405х320х120) TDM

SQ0905-0005

405х320х120

24

Корпус металлический

ЩРВ-36 (550х320х120) TDM

SQ0905-0006

4,8

550х320х120

3

36

Корпус металлический

ЩРВ-48 (630х320х120) TDM

SQ0905-0007

5,5

630х320х120

4

48

Корпус металлический

ЩРВ-54 (550х450х120) TDM

SQ0905-0008

6,4

550х450х120

3

54

Корпус металлический

ЩРВ-72 (550х610х120) 2-х

дверный TDM

SQ0905-0009

9,0

550х610х120

6

72

 IP31

4

672

МЕТАЛЛОКОРПУСА

tdme.ru


Наименование

Артикул

Масса изделия, кг

Габаритные

размеры

(ВхШхГ, мм)

Число рядов

(DIN-реек)

Число модулей

Навесное исполнение (ЩРН)

Корпус металлический

ЩРН-09 (265х310х120) TDM

SQ0905-0010

2,8

265х310х120

1

9

Корпус металлический

ЩРН-12 (265х310х120) TDM

SQ0905-0011

2,8

265х310х120

12

Корпус металлический

ЩРН-18 (395х310х120) TDM

SQ0905-0012

3,8

395х310х120

2

18

Корпус металлический

ЩРН-18М (265х440х120)

TDM

SQ0905-0013

4,0

265х440х120

1

Корпус металлический

ЩРН-24 (395х310х120) TDM

SQ0905-0014

3,8

395х310х120

2

24

Корпус металлический

ЩРН-36 (520х310х120) TDM

SQ0905-0015

5,0

520х310х120

3

36

Корпус металлический

ЩРН-48 (620х310х120) TDM

SQ0905-0016

5,7

620х310х120

4

48

Корпус металлический

ЩРН-54 (540х440х120) TDM

SQ0905-0017

6,4

540х440х120

3

54

Корпус металлический

ЩРН-72 (540х600х120) 2-х

дверный TDM

SQ0905-0018

9,1

540х600х120

6

72

Корпус металлический

ЩРН-90 (500х680х120) 2-х

дверный TDM

SQ0905-0019

9,5

500х680х120

90

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

673

МЕТАЛЛОКОРПУСА

tdme.ru

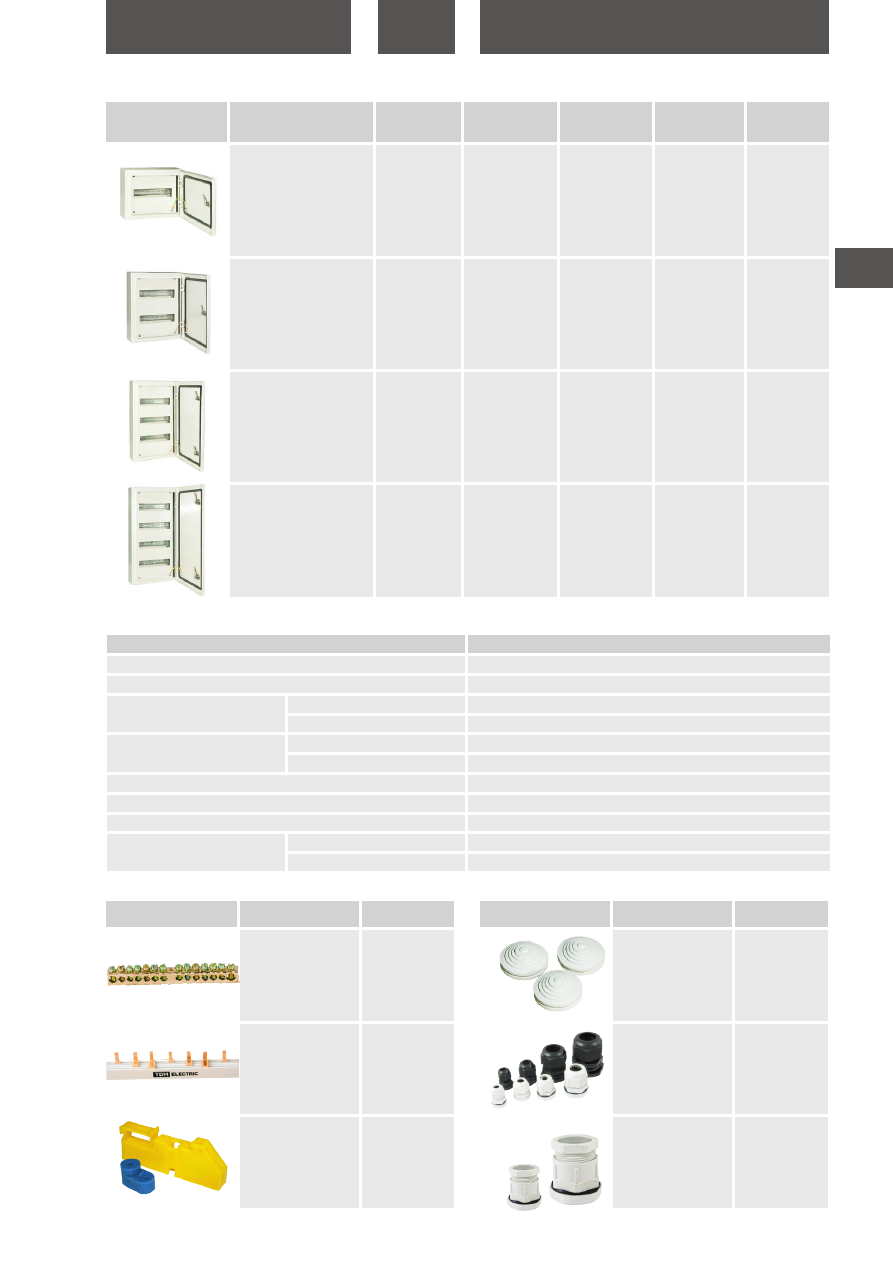

Технические характеристики

Наименование параметра

Значение

Способ установки

навесной / встраиваемый

Степень защиты

IP31/IP66

Толщина металла, мм

для IP31

0,8

для IP66

1,2

Цвет корпуса

для IP31

RAL 7035

для IP66

RAL 7032

Номинальный ток, А

63–125

Количество модулей

от 9 до 90

Количество рядов (DIN-реек)

от 1 до 6

Климатическое исполнение

для IP31

 УХЛ4

для IP66

УХЛ2


Наименование

Артикул

Масса, кг

Габаритные

размеры

(ВхШхГ, мм)

Число рядов

(DIN-реек)

Число модулей

Корпус металлический

ЩРН-12 IP66

(265х330х120) TDM

SQ0905-0070

4,7

265х330х120

1

12

Корпус металлический

ЩРН-24 IP66

(395х330х120) TDM

SQ0905-0071

6,3

395х330х120

2

24

Корпус металлический

ЩРН-36 IP66

(520х330х120) TDM

SQ0905-0072

8,0

520х330х120

3

36

Корпус металлический

ЩРН-48 IP66

(620х330х120) TDM

SQ0905-0073

9,4

620х330х120

4

48

IP66


Наименование

Страницы

Шины нулевые

674

Шины соединительные

688

Изоляторы

для нулевых шин

680


Наименование

Страницы

Кабельные

ввод-сальники

777

Сальники PG,

MG и MG LX

767

Сальники PGL

767

Дополнительное оборудование

4

674

МЕТАЛЛОКОРПУСА

tdme.ru

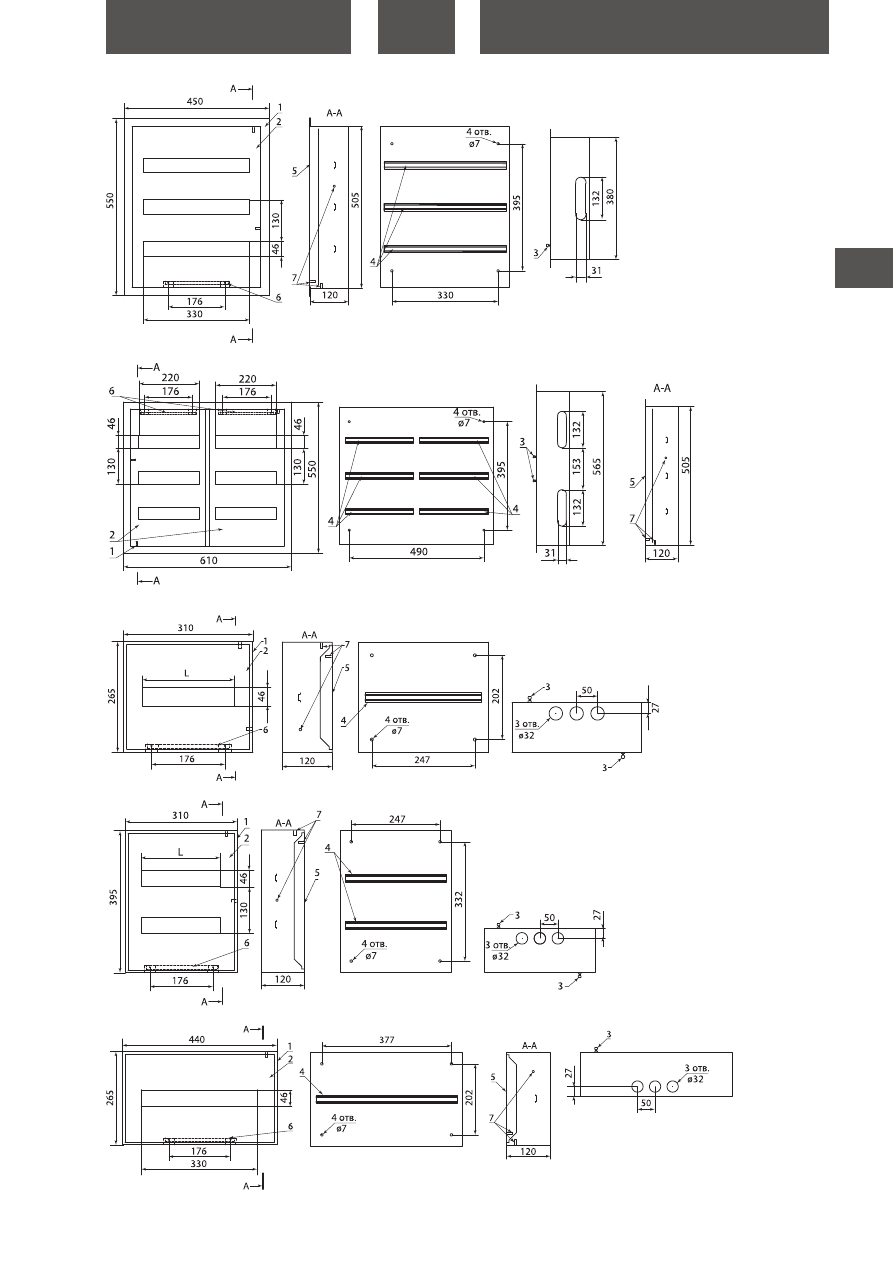

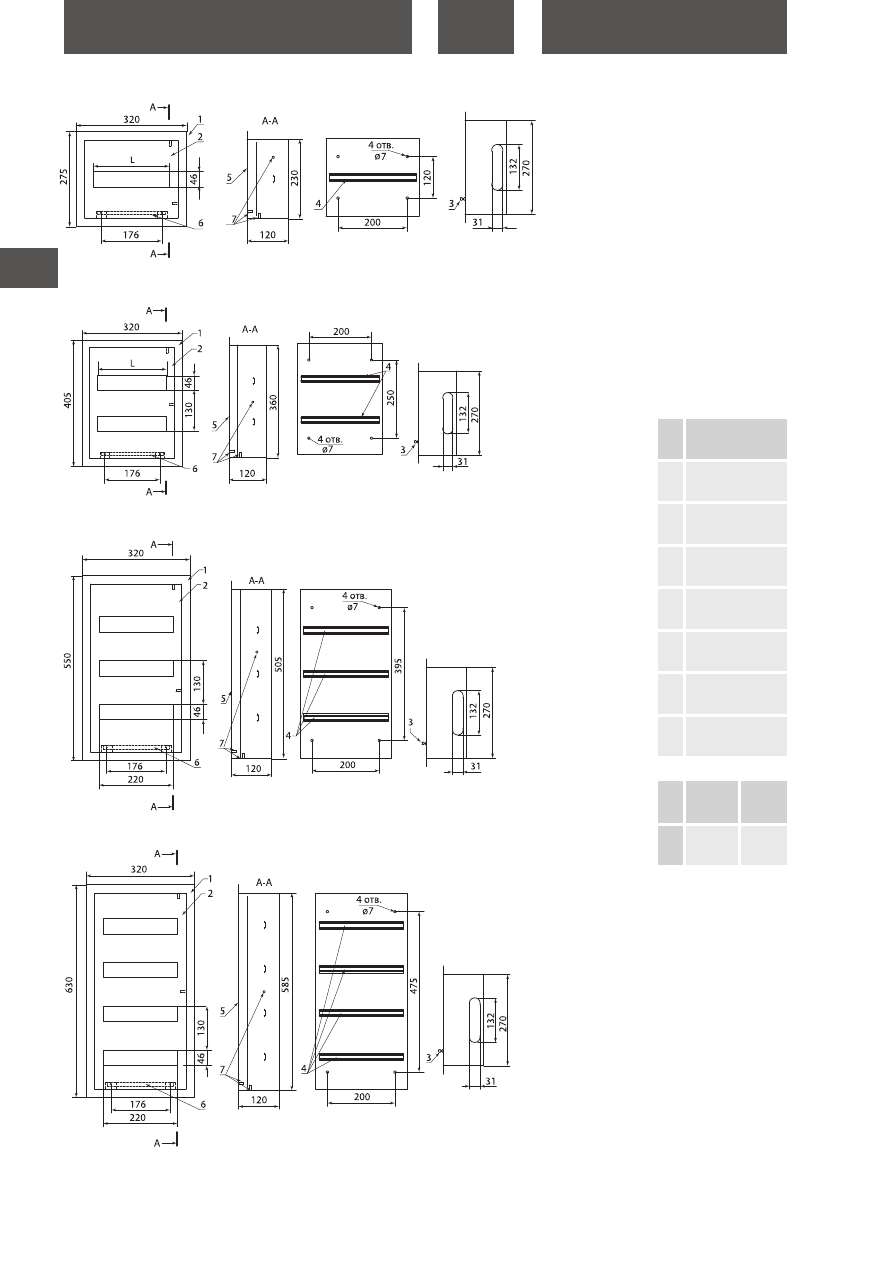

Габаритные размеры

(мм)

ЩРВ-48

ЩРВ-18 (24)

ЩРВ-9 (12)

ЩРВ-36

№

Наименование

1

Корпус щита

2

Фальш-панель

3

Замок

4

DIN-рейка

5

Дверь

6

Рейка шин N и PE

7

Омедненная

шпилька M6

ЩРВ-9

ЩРВ-18

ЩРВ-12

ЩРВ-24

L

165

220

ПЛАСТИКОВЫЕ БОКСЫ И КОРПУСА ДЛЯ УЧЕТА

И РАСПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

4

675

МЕТАЛЛОКОРПУСА

tdme.ru

ЩРН-9 (12)

ЩРН-18М

ЩРН-18 (24)

ЩРВ-72

ЩРВ-54

4

676

МЕТАЛЛОКОРПУСА

tdme.ru

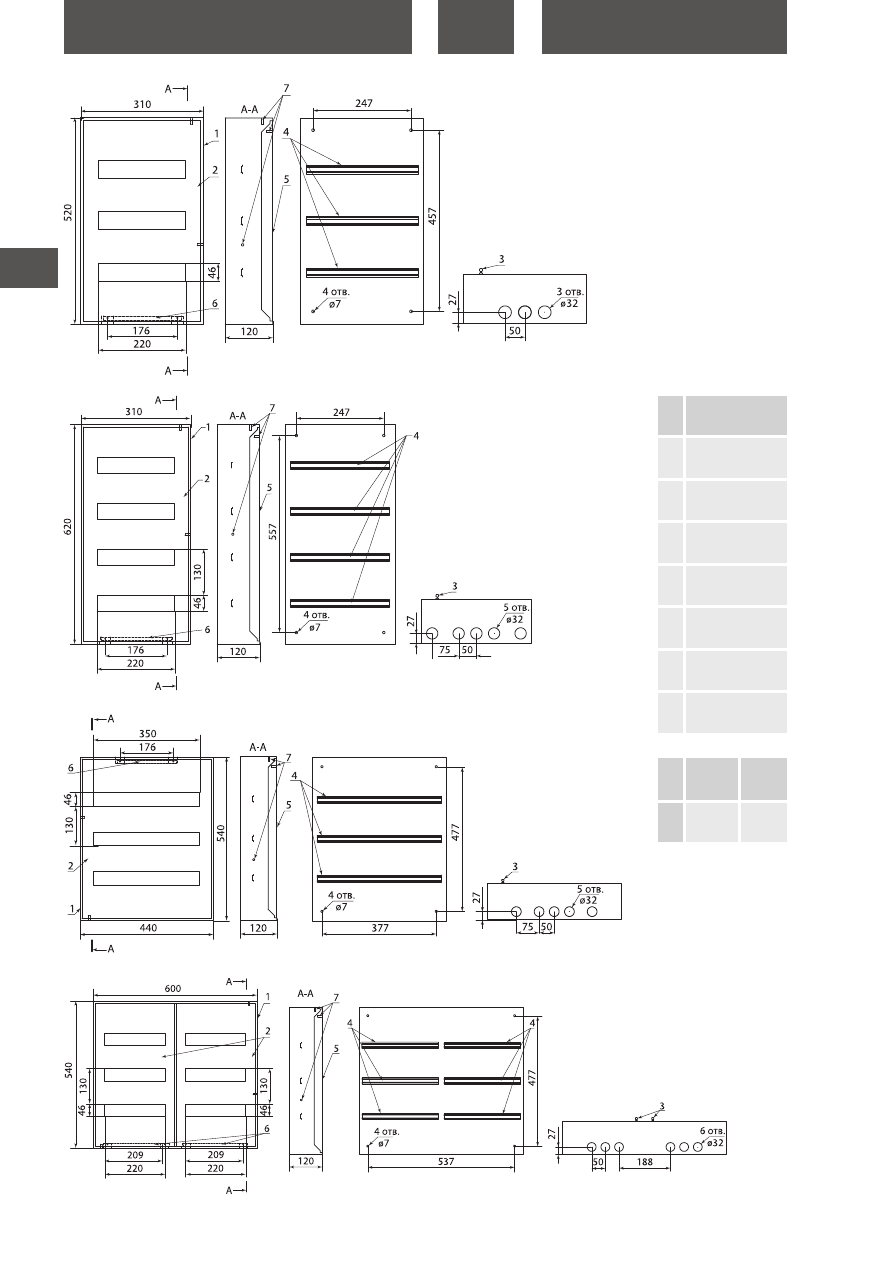

ЩРН-36

ЩРН-48

ЩРН-54

№

Наименование

1

Корпус щита

2

Фальш-панель

3

Замок

4

DIN-рейка

5

Дверь

6

Рейка шин N и PE

7

Омедненная

шпилька M6

ЩРН-9

ЩРН-18

ЩРН-12

ЩРН-24

L

165

220

ЩРН-72
