ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ
ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

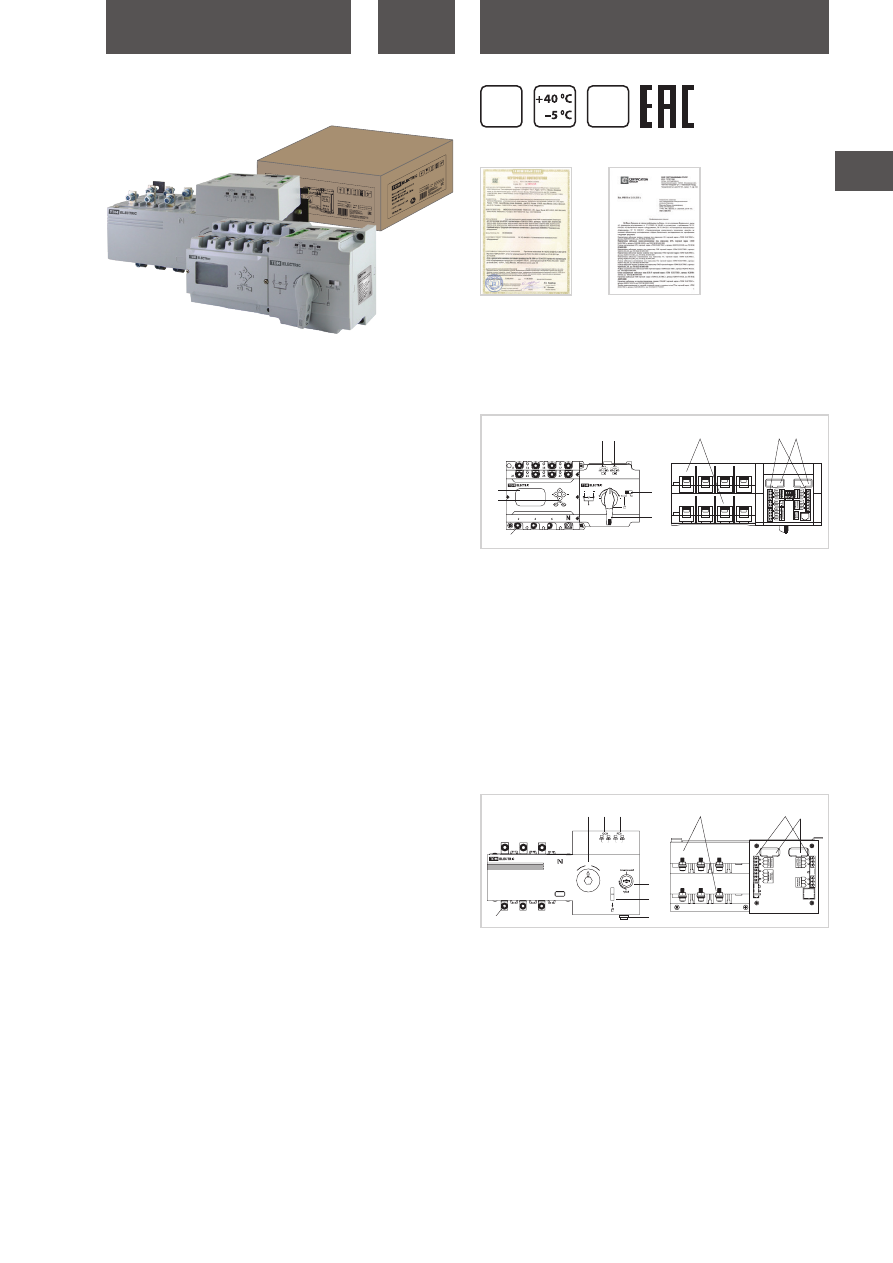

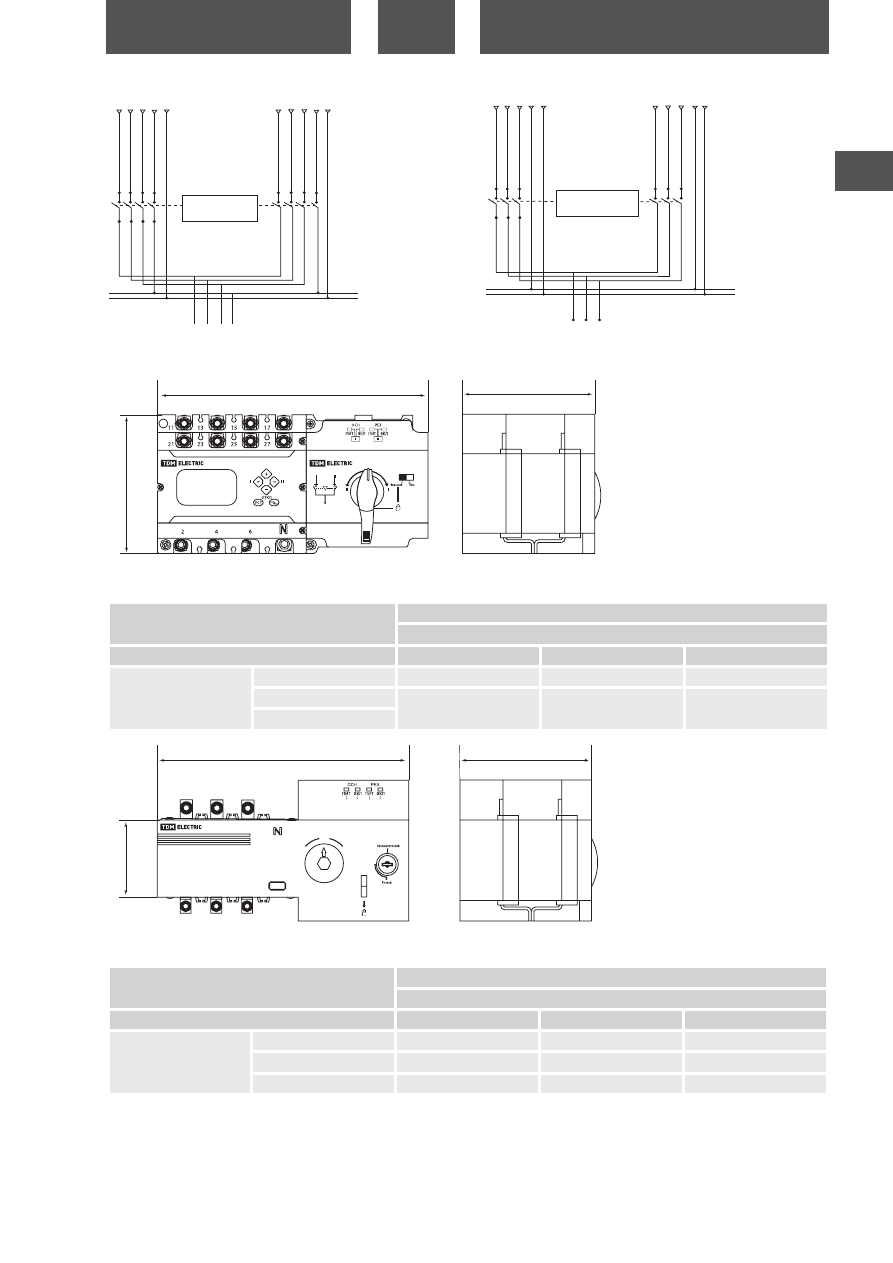

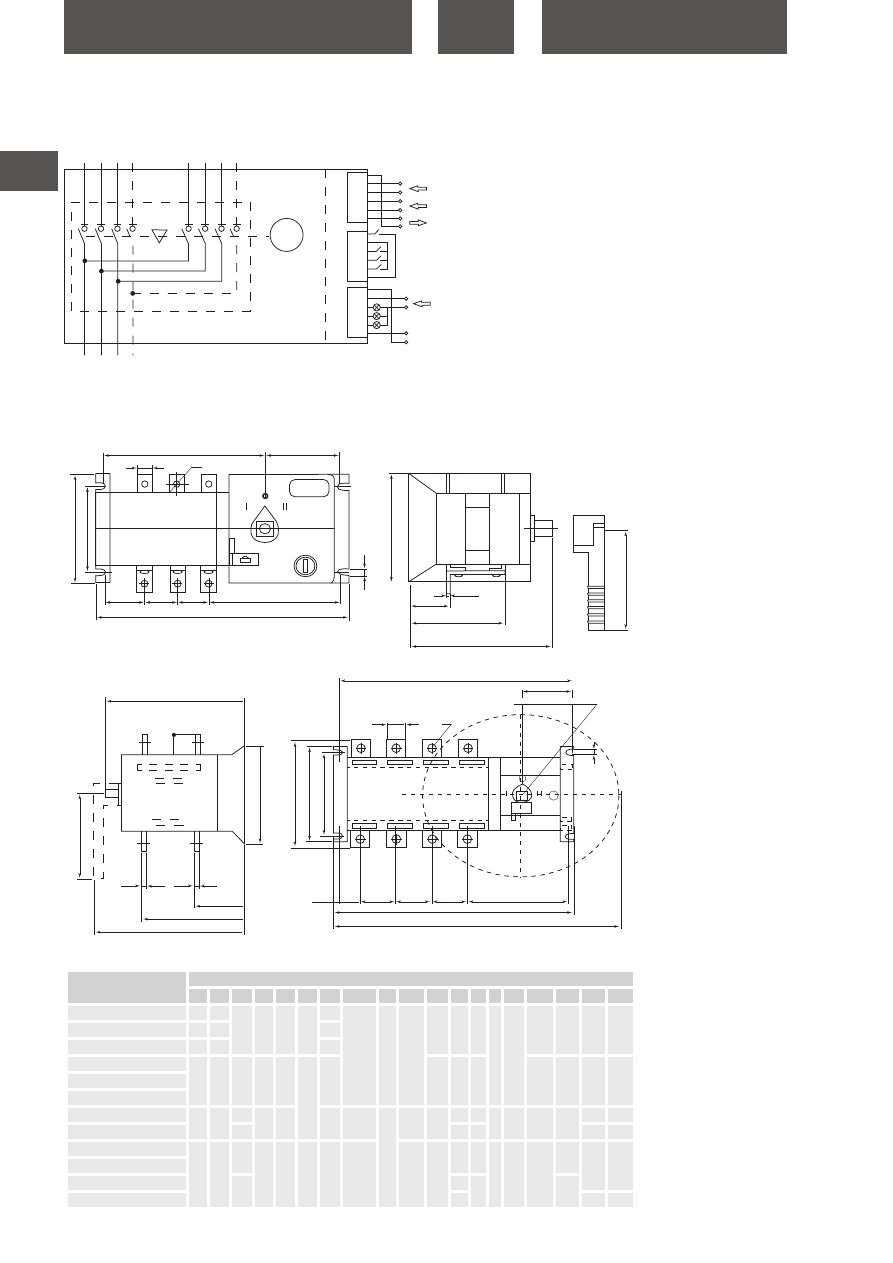

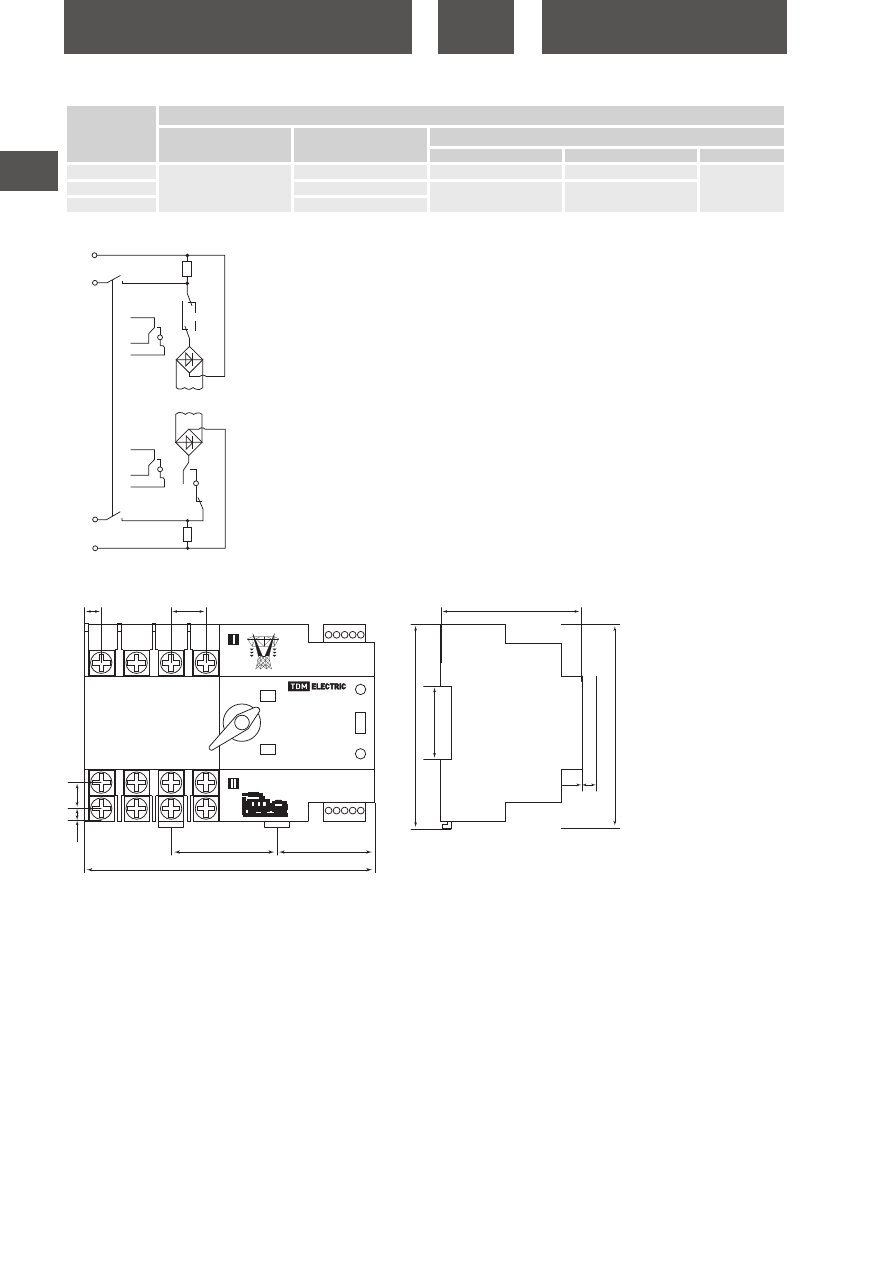

Конструкция
• Устройство автоматического ввода резерва АВР-ПНД (пере-
ключатель нагрузки с дисплеем) выполнено в виде моноблока
и состоит из переключателя (контактного блока) и блока управ-
ления с мотор-редуктором и выносного LCD монитора.
1. Контакты для подключения основной и резервной линии.
2. Контакты для подключения нагрузки.
3. Блок клемм для подключения управления АВР.
4. ЖК-дисплей с возможность установки на дверцу шкафа.
5. Клавиши управления АВР-ПНД.
6. Светодиодная индикация основной линии.
7. Светодиодная индикация резервной линии.
8. Переключатель управления.
9. Рукоятка для переключения и отключения АВР-ПНД, также
есть возможность блокировки АВР-ПНД при помощи навесного
замка (замок в комплект поставки не входит).
10. Предохранители.
• Устройство автоматического ввода резерва АВР-ПН (пере-
ключатель нагрузки) выполнено в виде моноблока и состоит
из переключателя (контактного блока) и блока управления с
мотор-редуктором.
1. Контакты для подключения основной и резервной линии.
2. Контакты для подключения нагрузки.
3. Блок клемм для управления АВР.
4. Замок блокировки АВР-ПН.
5. Светодиодная индикация функционирования основной
линии.
6. Светодиодная индикация функционирования резервной
линии.
7. Рабочий механизм ручного переключения. Переключение
линий производится при помощи Г-образного ключа длиной
155 мм (поставляется в комплекте).
8. Механизм блокировки АВР-ПН при помощи навесного замка
(замок в комплект поставки не входит).
9. Контакт для подключения заземления.
10. Предохранители.

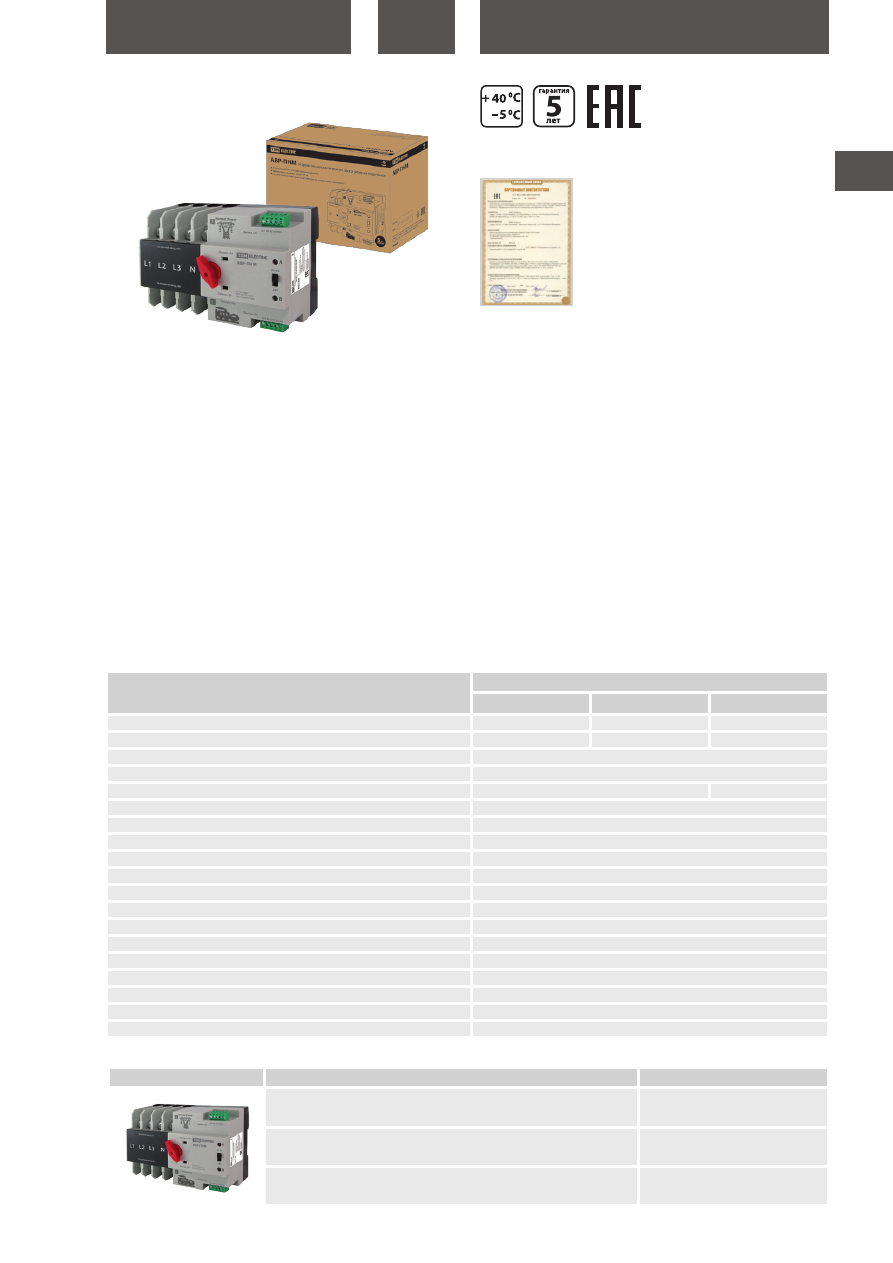

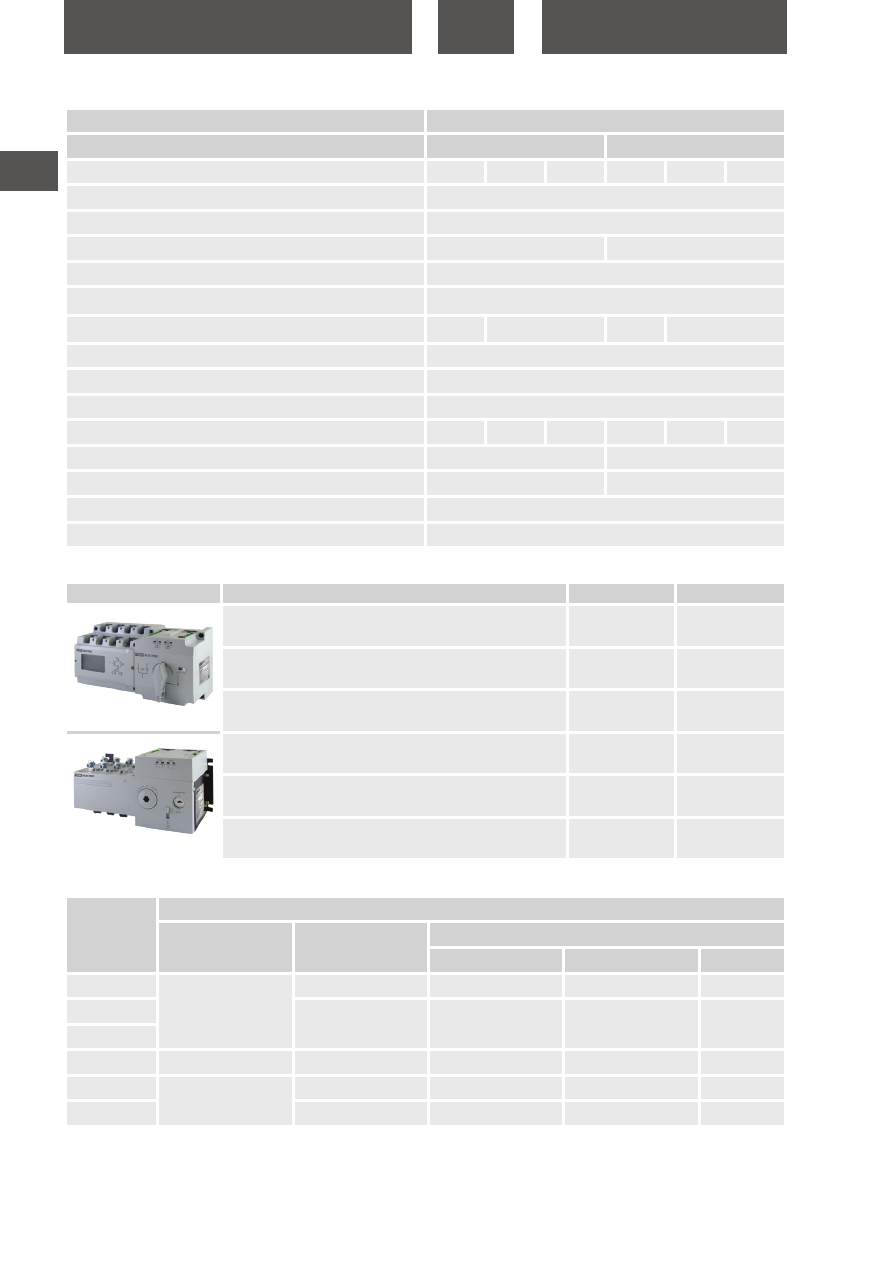

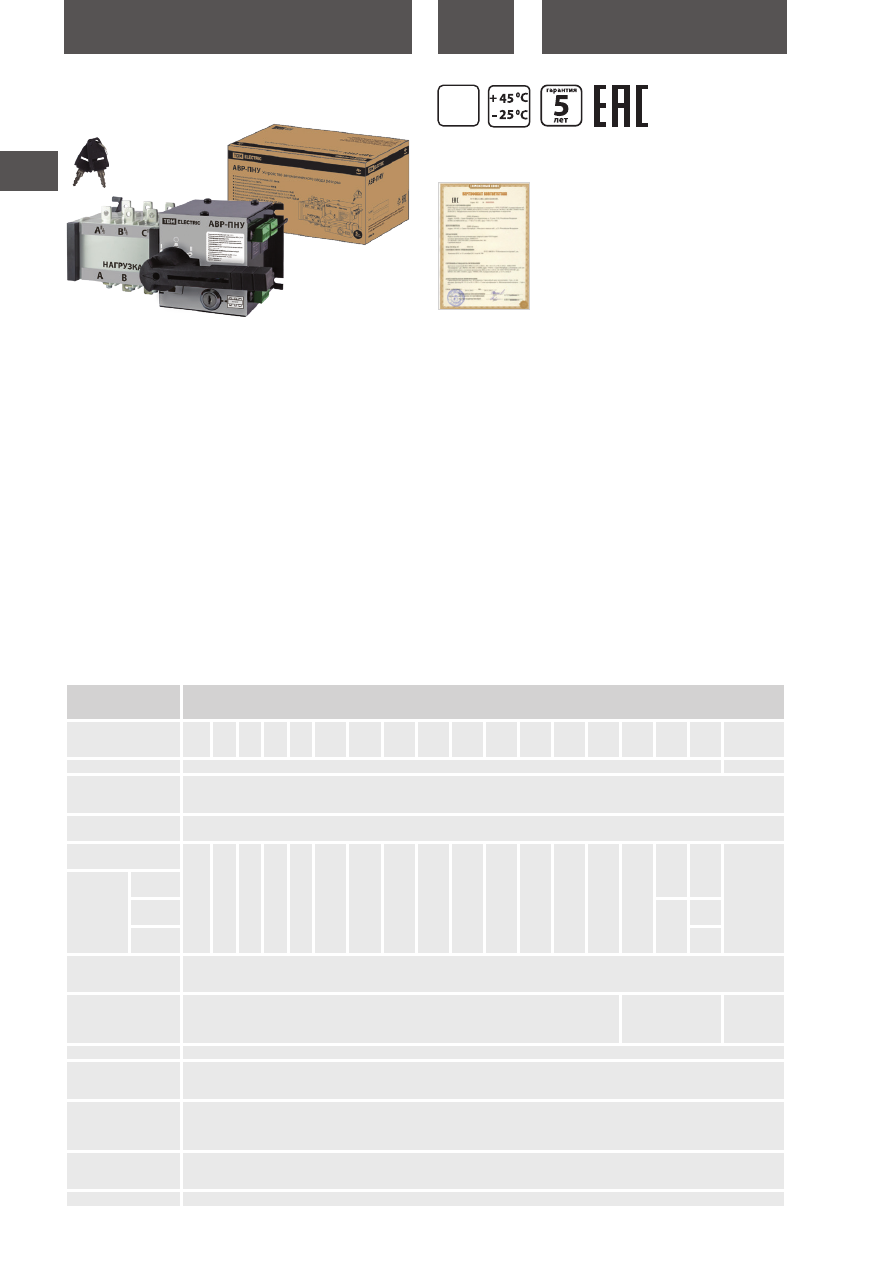

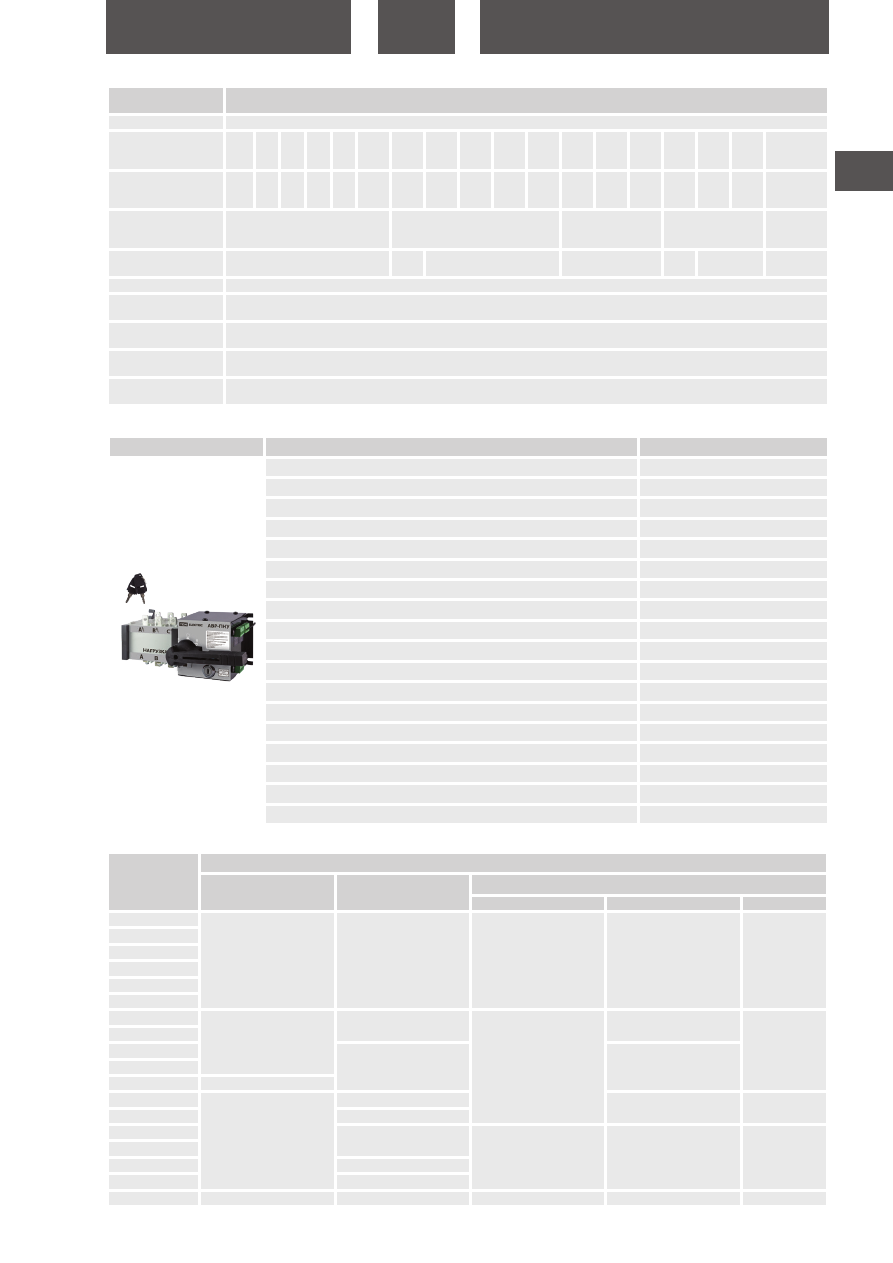

УСТРОЙСТВА АВТОМАТИЧЕСКОГО ВВОДА
РЕЗЕРВА
АВР ПН/ПНД
Назначение
• Обеспечение резервным питанием нагрузки, подключенной к
системе электроснабжения, имеющей основной и резервный
вводы. При пропадании основной линии переключение на
резервную линию происходит автоматически.
• Контроль состояния линии в АВР ПН по фазе «А», в АВР ПНД по
фазам «А», «B» и «С».
Применение
• Резервирование нагрузки на объектах первой категории (боль-
ницы, государственные органы, воинские части, учебные заве-
дения).
• Распределение энергии и коммутация оборудования на:
- заводах и фабриках непрерывного цикла;
- объектах гражданского жилищного строительства;
- коммерческих объектах;
- спортивных сооружениях;
- административных зданиях.
- щиты АВР.
Материалы
• Контактные элементы выполнены из высококачественной
меди с защитным покрытием из олова.
• Корпус изготовлен из пластика, не поддерживающего горение.
• Блок питания мотор-редуктора имеет широкий диапазон
напряжения.
• Маркировка выполнена лазером в соответствии с требовани-
ями ГОСТ и не подвержена стиранию в пределах срока эксплу-
атации.
Преимущества
• Программирование параметров АВР ПНД с панели управления.
• Защита параметров АВР ПНД паролем.
• Возможность установки приоритетного ввода.
• Смонтированный механизм коммутации 2 в 1 для подключения
нагрузки.
• Возможность блокировки механизма переключения навесным
замком.
• Ручной и автоматический режимы работы.
• Возможность блокировки режима работы ключом.
• Возможность блокировки блока навесным замком.
• Наличие контактов подключения системы сигнализации и
пожаротушения.
• Возможность подключения аккумулятора.
Комплектация
АВР-ПНД:
• Коммуникационный кабель КК-1.
• Адаптер.
• Комплект крепежных элементов.
• Руководство по эксплуатации. Паспорт.
• Упаковочная коробка.
АВР-ПН:
• Г-образный ключ.
• Комплект крепежных элементов.
• Руководство по эксплуатации. Паспорт.
• Упаковочная коробка.
гарантия
5
лет
IP30
I
0
II
I
II
101
102
103
201
202
203
501
502
503
401
402
403
404
I
II
21
23
25
11
13
15
5
3
7
1
2
6
8
9
4
10
6
3
1
2
7
9
8
4
5
10
II
I
Сертификат ТР ТС
Отказное письмо
