ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Плавкие вставки

ППНН-33, габарит 00С, 00, 0

ППНН-35, 37, 39, габарит 1, 2, 3

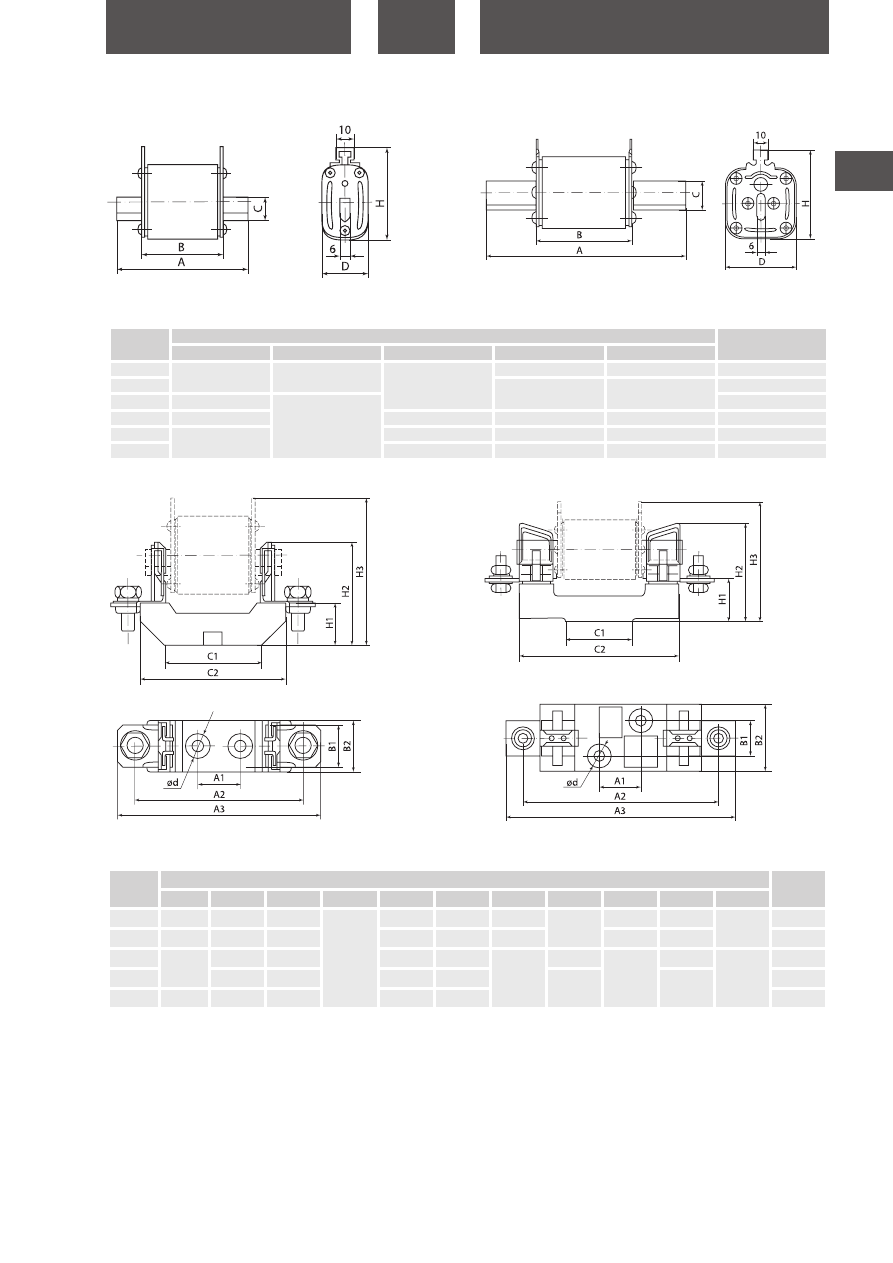

Габаритные размеры

Габарит

Размеры ППНН, мм

Масса, г

А

B

C

D

H

00С

78

49

15

21

48

123

00

29

56

175

0

125

68

252

1

135

20

48

60

455

2

150

25

58

70

650

3

32

67

80

880

Держатели предохранителей

ДП-35, 37, 39, габарит 1, 2, 3

ДП-33, габарит 00, 0

Габарит

Размеры ДП, мм

Масса,

г

H1

H2

H3

A1

A2

A3

B1

B2

C1

C2

0

d

00

25

60

85

25

100

120

–

30

58

87

7.5

193

0

37

72

91

150

170

–

68

130

295

1

38

84

100

175

200

30

58

60

142

10.5

550

2

100

105

200

225

60

160

770

3

40

105

118

210

250

965

tdme.ru

342

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Назначение

•  Для защиты силовых трансформаторов, воздушных и кабель-

ных линий.

•  Для защиты трансформаторов напряжения от сверхтоков при

перегрузке и коротких замыканиях.

Применение

•  Подстанции трансформаторные комплектные КТП.

•  Камеры сборные серии КСО.

•  Главные распределительные щиты ГРЩ.

•  Шкафы ввода и распределения.

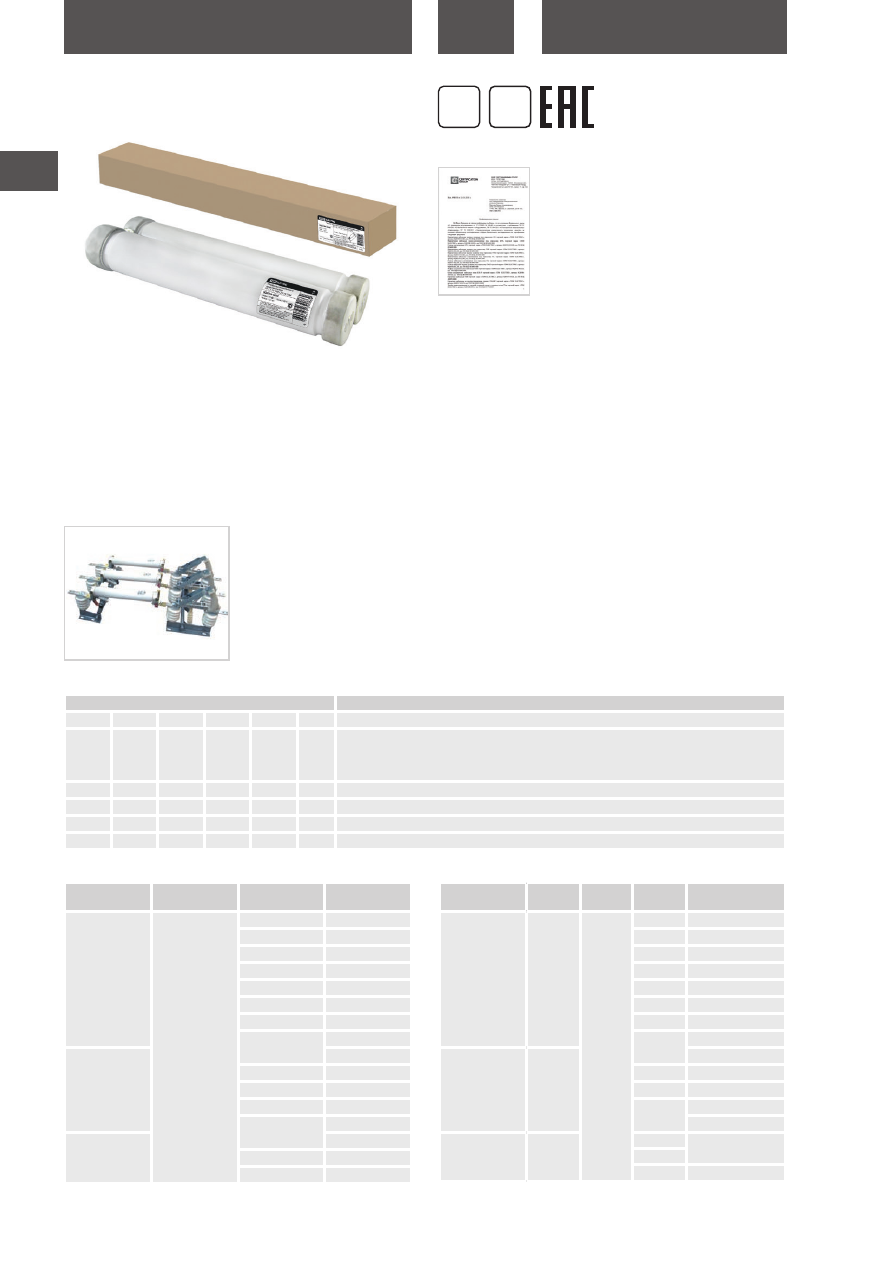

ПАТРОНЫ

ПТ

 ДЛЯ ВЫСОКОВОЛЬТНЫХ

ПРЕДОХРАНИТЕЛЕЙ ПКТ

Материалы

•  Корпус патрона выполнен из высококачественного термо-

устойчивого фарфора, покрытого влагонепроницаемой глазу-

рью.

•  Плавкий элемент изготовлен из высококачественной меди М1.

Конструкция

•  Технология засыпки кварцевого песка высокой очистки позво-

ляет достичь высокой плотности заполнения, что обеспечивает

эффективное гашение электрической дуги.

Преимущества

•  Применение высококачественных материалов и технологий

при изготовлении.

•  Гарантийный срок эксплуатации – 2 года.

Отказное письмо

гарантия

2

года

–45

0

C

+40

0

C

Тип патрона

Uе, кВ

In, А

Тепловые потери

мощности, Вт

ПТ 1.1

6

2

5

3,2

6

5

8

8

13

10

14

16

30

20

35

31,5

58

ПТ 1.2

40

40

55

50

70

63

90

80

120

ПТ 1.3

110

100

135

160

240

Номинальные токи и тепловые потери мощности плавких вставок

Тип

предохранителя

Тип

патрона

Uе, кВ

In, А

Тепловые потери

мощности, Вт

ПКТ101

ПТ 1.1

10

2

7

3,2

9

5

8

8

18

10

19

16

40

20

45

31,5

75

ПКТ102

ПТ 1.2

50

40

67

50

90

63

120

–

ПКТ103

ПТ 1.3

50

145

80

100

180

Структура условного обозначения

ПТ ХХ-Х1-Х2-Х3-ХХ

Расшифровка, возможные значения

ПТ

ПТ-патрон токоограничивающий для защиты трансформаторов, воздушных и кабельных линий

ХХ

Конструктивное исполнение:

1.1. – патрон ø55 мм

1.2. – патрон ø72 мм

1.3. – патрон ø72 мм (2 шт.)

Х1

Номинальное напряжение, кВ: 6, 10

Х2

Номинальный ток, А: 2; 3,2; 5; 8; 10; 16; 20; 31,5; 40; 50; 80; 100; 160; 200; 315

Х3

Номинальный ток отключения, кА: 8; 12,5; 20; 31,5; 40; 50

ХХ

Климатическое  исполнение и категория размещения по ГОСТ 15150-69: У1, У3.

tdme.ru

343

2

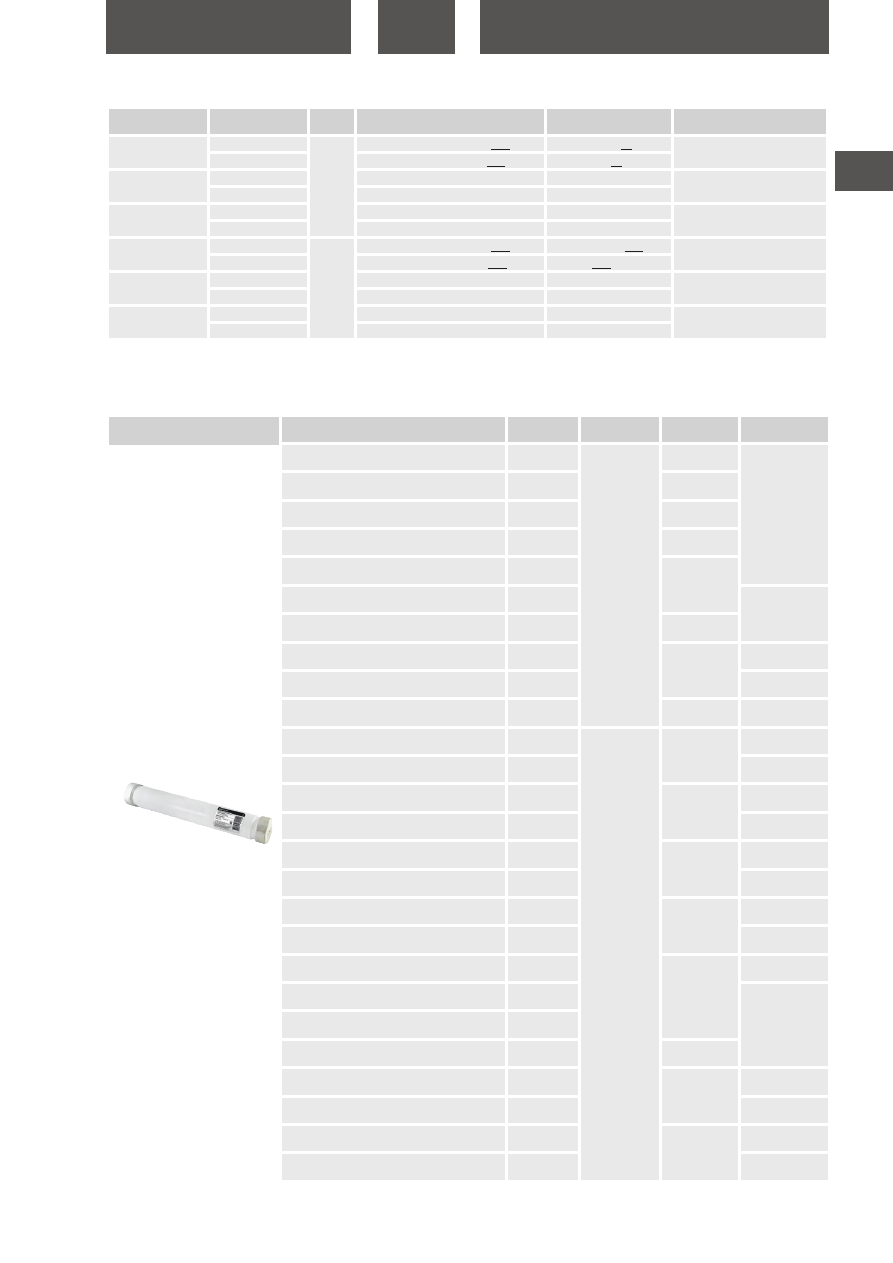

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Ассортимент


Наименования

Артикул

Номинальное

напряжение, кВ

Номинальный

ток, А

Номинальный ток

отключения, кА

Патрон высоковольтного предохранителя ПТ

1,1-6-5-20 У3 TDM

SQ0754-0001

6

5

20

Патрон высоковольтного предохранителя ПТ

1,1-6-10-20 У3 TDM

SQ0754-0002

10

Патрон высоковольтного предохранителя ПТ

1,1-6-16-20 У3 TDM

SQ0754-0003

16

Патрон высоковольтного предохранителя ПТ

1,1-6-20-20 У3 TDM

SQ0754-0004

20

Патрон высоковольтного предохранителя ПТ

1,1-6-31,5-20 У3 TDM

SQ0754-0005

31,5

Патрон высоковольтного предохранителя ПТ

1,2-6-31,5-31,5 У3 TDM

SQ0754-0006

31,5

Патрон высоковольтного предохранителя ПТ

1,2-6-40-31,5 У3 TDM

SQ0754-0007

40

Патрон высоковольтного предохранителя ПТ

1,2-6-50-12,5 У3 TDM

SQ0754-0008

50

12,5

Патрон высоковольтного предохранителя ПТ

1,2-6-50-31,5 У3 TDM

SQ0754-0009

31,5

Патрон высоковольтного предохранителя ПТ

1,2-6-80-20 У3 TDM

SQ0754-0010

80

20

Патрон высоковольтного предохранителя ПТ

1,1-10-5-12,5 У3 TDM

SQ0754-0011

10

5

12,5

Патрон высоковольтного предохранителя ПТ

1,1-10-5-31,5 У3 TDM

SQ0754-0012

31,5

Патрон высоковольтного предохранителя ПТ

1,1-10-10-12,5 У3 TDM

SQ0754-0013

10

12,5

Патрон высоковольтного предохранителя ПТ

1,1-10-10-31,5 У3 TDM

SQ0754-0014

31,5

Патрон высоковольтного предохранителя ПТ

1,1-10-16-12,5 У3 TDM

SQ0754-0015

16

12,5

Патрон высоковольтного предохранителя ПТ

1,1-10-16-31,5 У3 TDM

SQ0754-0016

31,5

Патрон высоковольтного предохранителя ПТ

1,1-10-20-12,5 У3 TDM

SQ0754-0017

20

12,5

Патрон высоковольтного предохранителя ПТ

1,1-10-20-31,5 У3 TDM

SQ0754-0018

31,5

Патрон высоковольтного предохранителя ПТ

1,1-10-31,5-12,5 У3 TDM

SQ0754-0019

31,5

12,5

Патрон высоковольтного предохранителя ПТ

1,1-10-31,5-31,5 У3 TDM

SQ0754-0020

31,5

Патрон высоковольтного предохранителя ПТ

1,2-10-31,5-31,5 У3 TDM

SQ0754-0021

Патрон высоковольтного предохранителя ПТ

1,2-10-40-31,5 У3 TDM

SQ0754-0022

40

Патрон высоковольтного предохранителя ПТ

1,2-10-50-12,5 У3 TDM

SQ0754-0023

50

12,5

Патрон высоковольтного предохранителя ПТ

1,2-10-50-31,5 У3 TDM

SQ0754-0024

31,5

Патрон высоковольтного предохранителя ПТ

1,2-10-80-20 У3 TDM

SQ0754-0025

80

20

Патрон высоковольтного предохранителя ПТ

1,2-10-80-31,5 У3 TDM

SQ0754-0026

31,5

Технические характеристики

Тип предохнанителя

Типоисполнение

патрона

Uе, кВ

In, А*

Im, кА*

Масса патрона, кг

ПКТ-101

ПТ1.1-У3

6

(2; 3,2; 5; 8; 10; 16; 20); 31,5

(20; 40) 20

1,5

ПТ1.1-У1

2; 3,2; 5; 8; 10; 16; 20;31,5

40; 20

ПКТ-102

ПТ1.2-У3

31,5; 40; 50

31,5

2,5

ПТ1.2-У1

80

40

ПКТ-103

ПТ1.3-У3

80; 100

31,5

5

ПТ1.3-У1

160

20

ПКТ-101

ПТ1.1-У3

10

(2; 3,2; 5; 8; 10; 16; 20); 31,5

(12,5; 31,5) 12,5

1,9

ПТ1.1-У1

2; 3,2; 5; 8; 10; 16; 20; 31,5

12,5; 20

ПКТ102

ПТ1.2-У3

31,5; 40

31,5

3,25

ПТ1.2-У1

50

12,5

ПКТ103

ПТ1.3-У3

100

31,5

6,5

ПТ1.3-У1

160

20

* В скобках указаны значения номинального тока In, соответствующие значениям в скобках тока отключения Im. Подчеркнуты значения номинального тока

In, соответствующие подчеркнутым значениям тока отключения Im.

tdme.ru

344

2

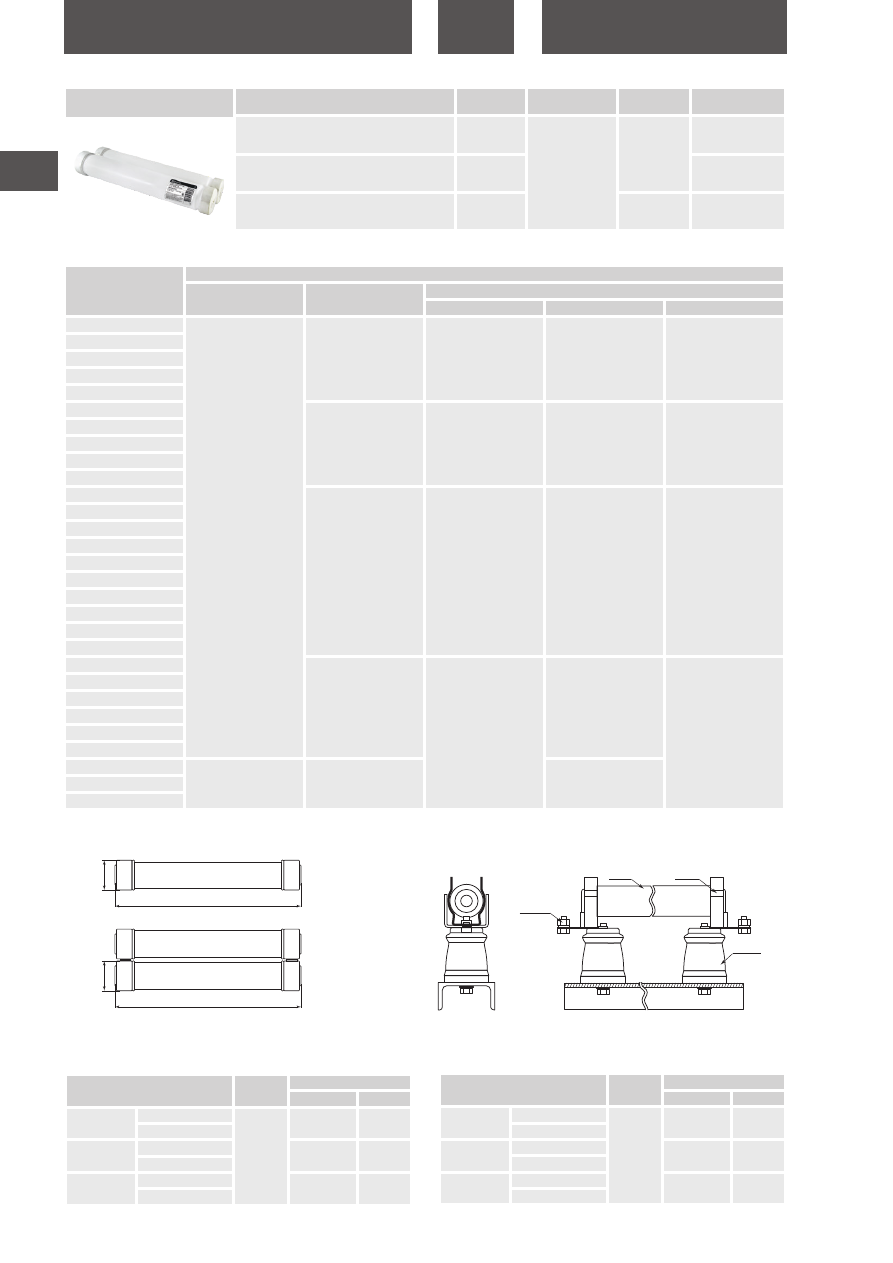

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименования

Артикул

Номинальное

напряжение, кВ

Номинальный

ток, А

Номинальный ток

отключения, кА

Патрон высоковольтного предохранителя ПТ

1,3-10-80-20 У3 TDM

SQ0754-0027

10

80

20

Патрон высоковольтного предохранителя ПТ

1,3-10-80-31,5 У3 TDM

SQ0754-0028

31,5

Патрон высоковольтного предохранителя ПТ

1,3-10-100-12,5 У3 TDM

SQ0754-0029

100

12,5

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0754-0001

3

4,6

326

183

61

SQ0754-0002
SQ0754-0003
SQ0754-0004
SQ0754-0005
SQ0754-0006

7,7

378

153

83

SQ0754-0007
SQ0754-0008
SQ0754-0009
SQ0754-0010
SQ0754-0011

5,8

426

183

61

SQ0754-0012
SQ0754-0013
SQ0754-0014
SQ0754-0015
SQ0754-0016
SQ0754-0017
SQ0754-0018
SQ0754-0019
SQ0754-0020
SQ0754-0021

10

478

228

83

SQ0754-0022
SQ0754-0023
SQ0754-0024
SQ0754-0025
SQ0754-0026
SQ0754-0027

1

6,7

153

SQ0754-0028
SQ0754-0029

Основные размеры патронов ПТ (А – для исполнения ПКТ-101 и

ПКТ-102, Б – для исполнения ПКТ-103)

L

А

D

Б

L

D

Патрон

М10

2 болта

Опорный

изолятор

Контакт

Габаритные размеры

Предохранитель ПКТ с обозначением составляющих

элементов

Тип предохнанителя

Uе, кВ

Размеры патрона, мм

L

D

ПКТ-101

ПТ1.1-У3

6

312

55

ПТ1.1-У1

ПКТ-102

ПТ1.2-У3

364

72

ПТ1.2-У1

ПКТ-103

ПТ1.3-У3

364

72х2

ПТ1.3-У1

Тип предохнанителя

Uе, кВ

Размеры патрона, мм

L

D

ПКТ-101

ПТ1.1-У3

10

412

55

ПТ1.1-У1

ПКТ-102

ПТ1.2-У3

464

72

ПТ1.2-У1

ПКТ-103

ПТ1.3-У3

464

72х2

ПТ1.3-У1

tdme.ru

345

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

КОНТАКТЫ К ВЫСОКОВОЛЬТНЫМ

ПРЕДОХРАНИТЕЛЯМ

ПКТ

Ассортимент

–45

0

C

+40

0

C

Отказное письмо

Назначение

•  Для комплектации токоограничивающих предохранителей

ПКТ.

Материалы

•  Контакты выполнены из стали, покрытые латунью гальваниче-

ским способом.

Конструкция

•  На контактах КО2 и КО3 предусмотрены замки на зажимах, пре-

дохраняющие патроны от выпадения при динамических вибра-

циях и механическом сотрясении.


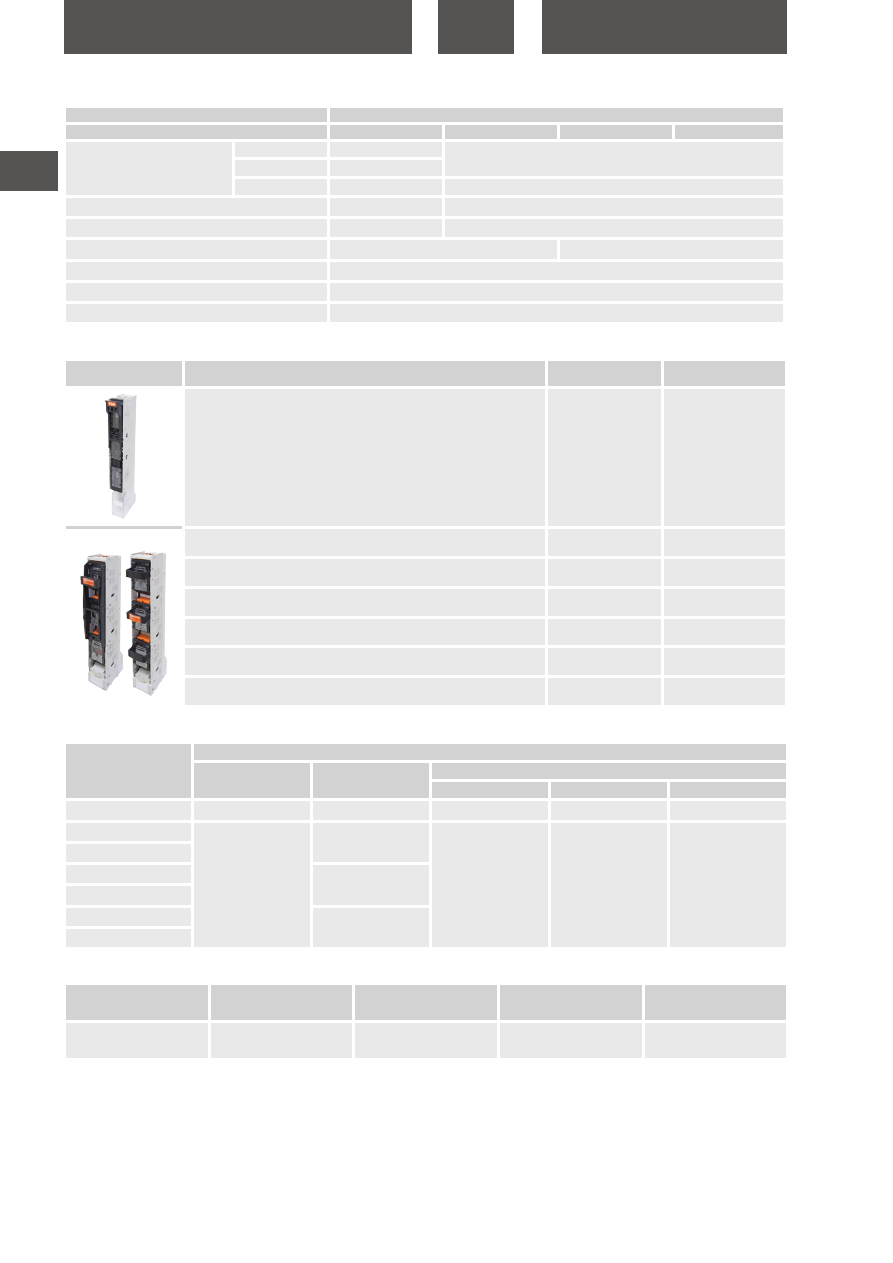

Наименование

Артикул

Контакт к высоковольтным предохранителям ПКТ КО1-10 У3 TDM

SQ0754-0030

Контакт к высоковольтным предохранителям ПКТ КО2-10 У3 TDM

SQ0754-0031

Контакт к высоковольтным предохранителям ПКТ КО3-10 У3 TDM

SQ0754-0032

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0754-0030

6

1,11

135

235

110

SQ0754-0031

1,06

SQ0754-0032

1,56

210

225

85

Упаковка

tdme.ru

346

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

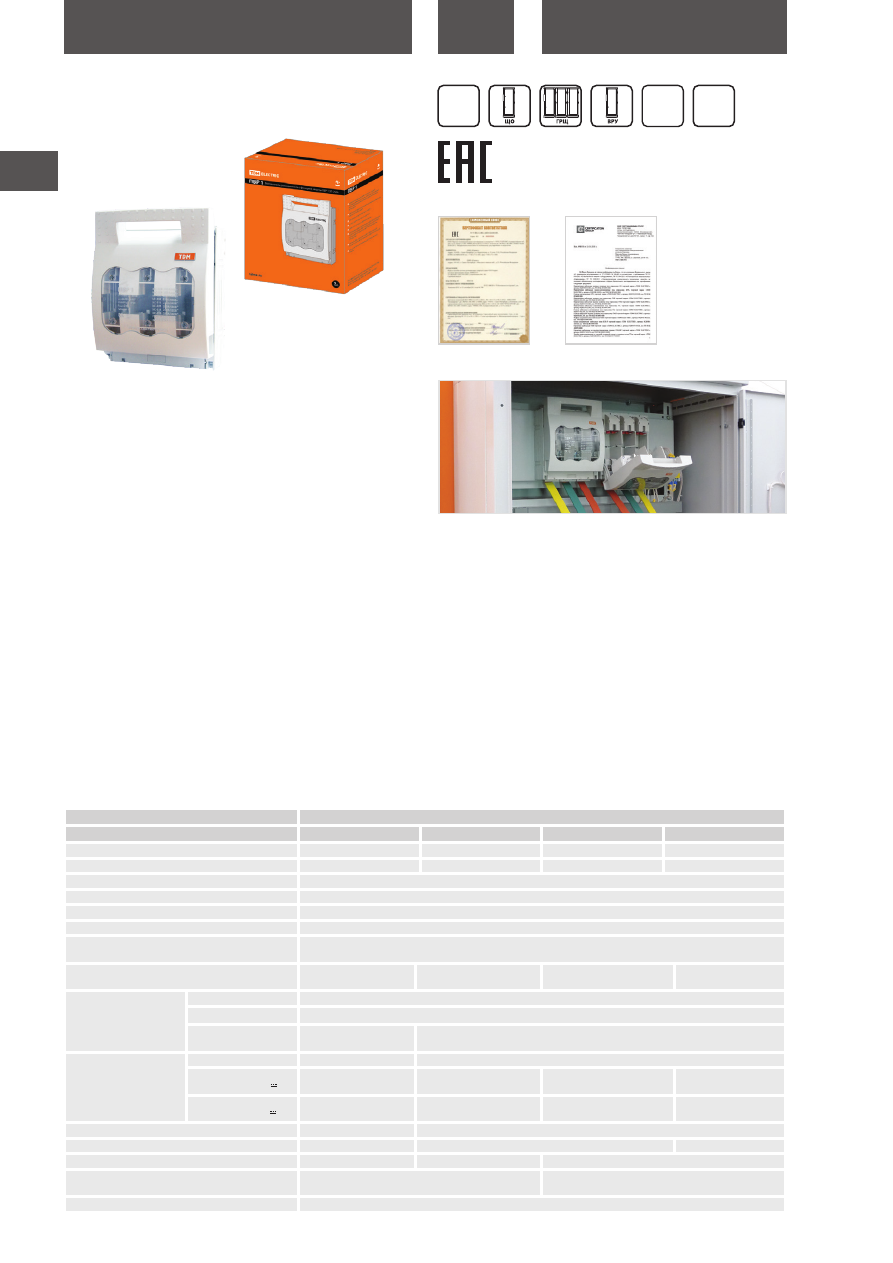

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ С ФУНКЦИЕЙ

ЗАЩИТЫ СЕРИИ



ПВР

(ДЛЯ УСТАНОВКИ

НА МОНТАЖНУЮ ПЛАТУ)

Назначение

•  Для включения/отключения нагрузок (с видимым разрывом).

•  Защита 3-фазных электрических цепей переменного тока

до 660 В и постоянного тока до 440 В от коротких замыканий

и перегрузок.

Применение

•  Вводно-распределительные устройства (ВРУ).

•  Главные распределительные щиты (ГРЩ).

•  Панели распределительных щитов ЩО-70 и ЩО-90.

•  Установки компенсации реактивной мощности КРМ.

•  Шкафы и ящики управления.

Материалы

•  Контактная группа выполнена из электротехнической меди с

гальваническим покрытием, что предотвращает ее окисление

в процессе эксплуатации.

•  Корпус выполнен из негорючего полиамида, армированного

стекловолокном (PA6.6).

Конструкция

•  Трехполюсное основание, оснащенное зажимами для плавких

вставок.

•  Верхний защитный экран контактов (для ПВР 1, ПВР 2, ПВР 3

с дугогасительными камерами).

•  Нижний защитный экран контактов.

•  Съемная крышка с держателями для установки плавкиx вста-

вок.

Преимущества

•  Обеспечивают надежное разъединение цепи под напряжением

одновременно всех полюсов.

•  В отличие от простых держателей предохранителей обеспечи-

вают защиту от прикосновения к токоведущим частям.

•  Механическая прочность: до 1600 циклов включения/выклю-

чения.

•  Возможность контроля напряжения щупом через отверстия на

лицевой панели.

•  Высокоэффективная и экономичная защита электроустановок

при помощи плавких вставок (рекомендуется использовать

соответствующие плавкие вставки ППНН ТМ TDM ELECTRIC).

•  Широкий выбор номиналов плавких вставок позволяет не

менять устройство при изменении мощности потребления.

Технические характеристики

Наименование параметра

Значение

Модель

ПВР 00

ПВР 1

ПВР 2

ПВР 3

Номинальный тепловой ток Ith, А

160

250

400

630

Тип (габарит) плавкой вставки

ППНН-33 (габ.00)

ППНН-35 (габ.1)

ППНН-37 (габ.2)

ППНН-39 (габ.3)

Максимальное номинальное напряжение Ue, В

690

Частота, Гц

50–60

Максимальное импульсное напряжение Uimp, кВ

6

Номинальное напряжение изоляции Ui, В

800

Максимально допустимый ток короткого

замыкания с предохранителями, кА

50

Мощность рассеивания предохранителя на

1 фазу, Вт

12

23

34

48

Категории применения,

переменный ток (AC)

AC-21, B

690

AC-22, B

690

AC-23, B

400

125 A/500 В

400

Категории применения,

постоянный ток (DC)

DC-21, B

160 A/440 В

–

DC-22, B

125 A/440 В

160 A/220 В

250 A/440 В

250 A/220 В

400 A/440 В

400 A/220 В

630 A/440 В

630 A/220 В

DC-23, B

–

250 A/440 В

250 A/220 В

400 A/220 В

630 A/440 В

630 A/220 В

Наличие дугогасительных камер

нет

есть

Крепление шин и проводников

болт M8

болт M10

болт M12

Сечение подключаемых проводников, мм

2

70

120

240

Механическая износостойкость, циклов,

не менее

1600

800

Степень защиты

IP30

гарантия

5

лет

Сертификат ТР ТС

IP30

–60

0

C

+40

0

C

Отказное письмо

tdme.ru

347

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Выключатель-разъединитель с функцией защиты ПВР 00 3П 160 A TDM

SQ0726-0001

Выключатель-разъединитель с функцией защиты ПВР 1 3П 250 A TDM

SQ0726-0002

Выключатель-разъединитель с функцией защиты ПВР 2 3П 400 A TDM

SQ0726-0003

Выключатель-разъединитель с функцией защиты ПВР 3 3П 630 A TDM

SQ0726-0004

Ассортимент

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0726-0001

8

8,2

430

350

300

SQ0726-0002

4

11

495

260

210

SQ0726-0003

16

465

315

290

SQ0726-0004

20,5

680

325

290

Упаковка


Наименование

Артикул



Сигнальный выключатель для контроля положения крышки ПВР (NO/NC) 5 A 250 В

AC/ 4 A 30 В DC TDM

SQ0726-0017

Аксессуары

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

APATOR

WOEHNER

EFEN

SIEMENS

ПВР

XLP

RBK

QUADRON

SILAS

SENTRON 3NP1



a

b

c

d

e

f

g

h

l

m

o

p

q

r

x

ПВР00

106

200

82,5

45

-

37

60

155

100

181

206

115

17

M8

33

ПВР1

184

243

111,5

66

220

455

84

220

107

214,5

-

185

215

М10

57

ПВР2

210

288

128

80

-

48

92

249

124

255

-

210

25

М10

65

ПВР3

256

300

142,5

94,5

-

985

259

127,5

267

-

30

М12

81

Габаритные размеры

(мм)

Наименование параметра

Значение

Модель

ПВР 00

ПВР 1

ПВР 2

ПВР 3

Количество полюсов

3

Диапазон рабочих температур, °С

от -60 до +40

Климатическое исполнение

УХЛ3

tdme.ru

348

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

* Гарантия на устройство составляет 5 лет при условии не превышения расчетного количества циклов коммутационной износостойкости.

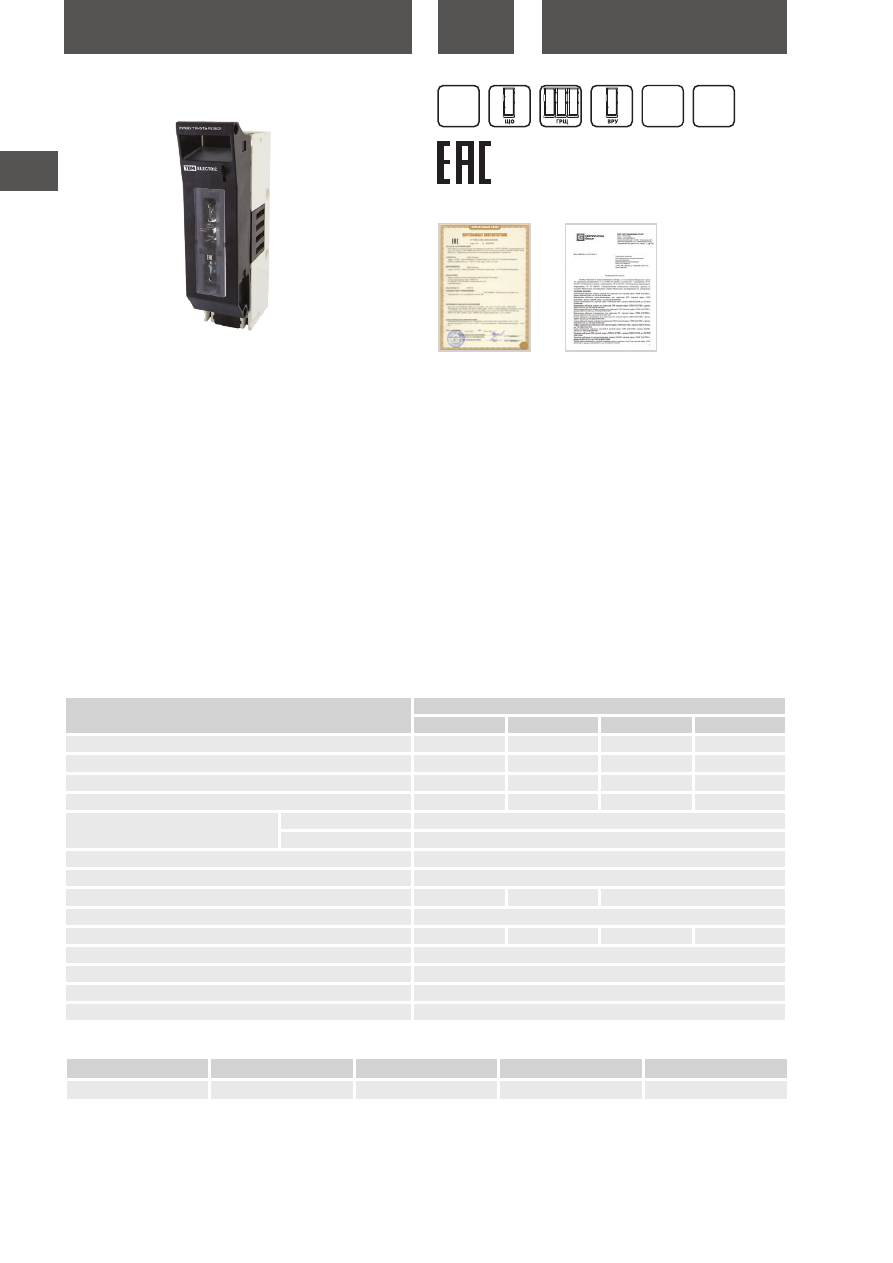

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ С ФУНКЦИЕЙ

ЗАЩИТЫ СЕРИИ

ПВР 1П

Назначение

•  Для включения/отключения  нагрузки (с видимым разрывом).

•  Защита 3-фазных электрических цепей переменного тока до

660 В и постоянного тока до 440 В от коротких замыканий и

перегрузок.

Применение

•  Вводно-распределительные устройства (ВРУ).

•  Оборудование трансформаторных подстанций (КСО, ЩО).

•  Шкафы и пункты распределительные (ШРС, ШР, ПР).

•  Шкафы и ящики управления.

Материалы

•  Контактная группа выполнена из электротехнической меди с

гальваническим покрытием, что предотвращает ее окисление

в процессе эксплуатации.

•  Корпус выполнен из негорючего полиамида, армированного

стекловолокном (PA-66).

Конструкция

•  Основание, оснащенное зажимом для плавкой вставки.

•  Верхний защитный экран контактов (для ПВР1, ПВР2, ПВР3 с

дугогасительными камерами).

•  Нижний защитный экран контактов.

•  Съемная крышка с местом для установки плавкой вставки.

Преимущества

•  Обеспечивают надежное разъединение цепи под напряжени-

ем.

•  В отличии от простых держателей плавких вставок обеспечива-

ют защиту от прикосновения к токоведущим частям.

•  Механическая прочность: до 1600 циклов включения/выклю-

чения.

•  Возможность контроля напряжения щупом через отверстия на

лицевой панели.

•  Высокоэффективная и экономичная защита электроустановок

при помощи плавких вставок (рекомендуется использовать

соответствующие плавкие вставки ППНН ТМ TDM ELECTRIC).

•  Широкий выбор номиналов плавких вставок позволяет не

менять устройство при изменении номинала нагрузки.

Технические характеристики

гарантия

5

лет

*

Сертификат ТР ТС

IP30

–60

0

C

+40

0

C

Наименование параметра

Значение

ПВР00

ПВР1

ПВР2

ПВР3

Габарит и тип плавкой вставки, МЭК

габ.00

габ.1

габ.2

габ.3

Габарит и тип плавкой вставки, ППНН

33

35

37

39

Номинальный ток, А

160

250

400

630

Рассеиваемая мощность, Вт

12

32

45

60

Номинальное напряжение, В

AC

660

DC

440

Номинальное напряжение изоляции, В

1000

Частота, Гц

50/60

Сечение медного кабеля (шины), мм2

4–70

до 185

до 250

Коммутационная устойчивость, циклов срабатывания

200

Коммутационная устойчивость, циклов В/О

1600

1200

1000

500

Максимально допустимый ток короткого замыкания, кА

50

Степень защиты

IP30

Климатическое исполнение

УХЛ3

Диапазон рабочих температур, °С

от -60 до +40

TDM ELECTRIC

КЭАЗ

АВВ

ETI (HVL00 1P)

JEAN MULLER

ПВР 00 1П

OptiBlock 00-1-*-*

XLP00-1P-***

HVL 00 1P

LTL00-1/*

Сравнительная таблица аналогов по сериям

Отказное письмо

tdme.ru

349

2

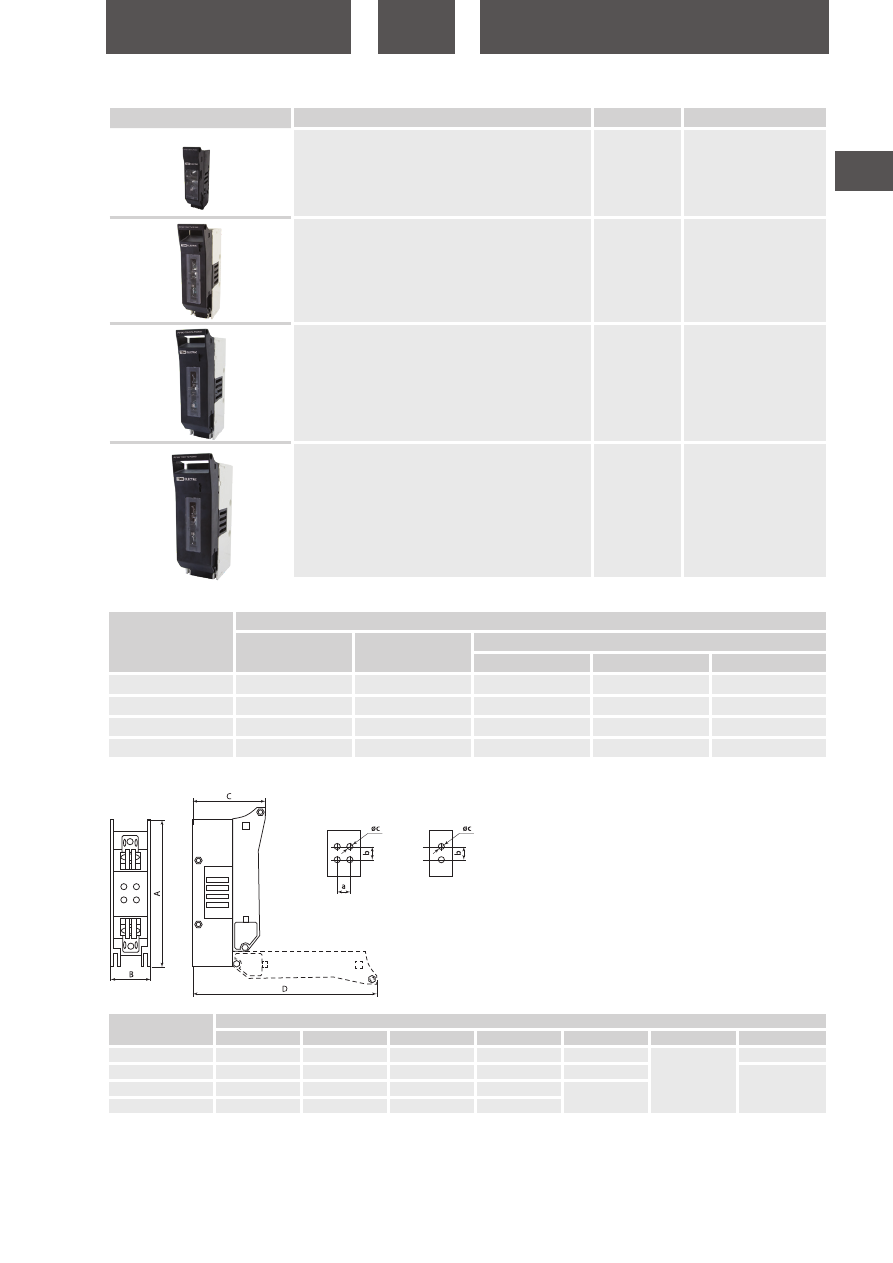

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Номинальный ток, А

Выключатель-разъединитель с функцией защиты ПВР 00 1П

160A TDM

SQ0726-0101

160

Выключатель-разъединитель с функцией защиты ПВР 1 1П

250A TDM

SQ0726-0102

250

Выключатель-разъединитель с функцией защиты ПВР 2 1П

400A TDM

SQ0726-0103

400

Выключатель-разъединитель с функцией защиты ПВР 3 1П

630A TDM

SQ0726-0104

630

Ассортимент

Упаковка

Габаритные размеры

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0833-0101

54

15,6

330

360

270

SQ0833-0102

18

15,4

200

260

250

SQ0833-0103

9

13,5

430

220

290

SQ0833-0104

6

12

320

270

300

Артикул

Рамеры, мм

А

В

С

D

a

b

øc

SQ0726-0101

157

36

81

180

-

25

7

SQ0726-0102

244

62

115

290

-

10

SQ0726-0103

271

72

130

330

30

SQ0726-0104

284

85

143

357

SQ0726-0103

SQ0726-0104

SQ0726-0101

SQ0726-0102

Установочные размеры

tdme.ru

350

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

* Гарантия на устройство составляет 5 лет при условии не превышения расчетного количества циклов коммутационной износостойкости.

Быстрый и безопасный монтаж

без сверления и пробивания

отверстий на систему шин с

наиболее распространенным

межшинным расстоянием в 60

мм при помощи клемм подклю-

чения.

•  Одновременное использование медных шин как передающе-

го и крепежного элемента экономит пространство и помогает

избежать большего количества проводов и кабелей.

В отличие от простых держате-

лей предохранителей обеспечи-

вают защиту от прикосновения к

токоведущим частям.

•  Механическая прочность: до 1600 циклов включения/выклю-

чения.

•  Возможность контроля напряжения щупом через отверстия на

лицевой панели.

•  Высокоэффективная и экономичная защита электроустановок

при помощи плавких вставок (рекомендуется использовать

соответствующие плавкие вставки ППНН ТМ TDM ELECTRIC).

•  Широкий выбор номиналов плавких вставок позволяет не

менять устройство при изменении мощности потребления.

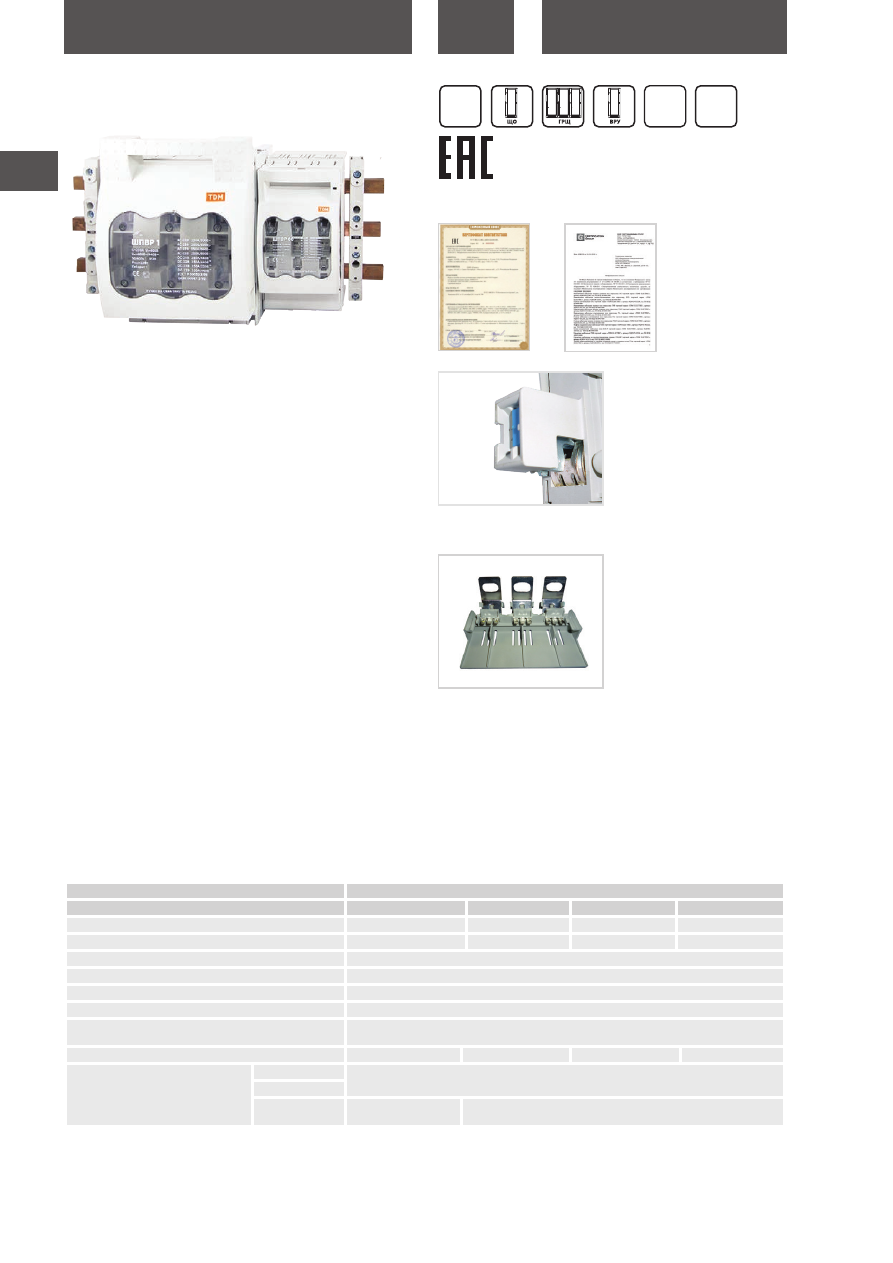

ШИННЫЕ ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ

С ФУНКЦИЕЙ ЗАЩИТЫ СЕРИИ



ШПВР

Назначение

•  Для включения/отключения нагрузок (с видимым разрывом).

•  Защита 3-фазных электрических цепей переменного тока

до 660 В и постоянного тока до 440 В от коротких замыканий

и перегрузок.

Применение

•  Вводно-распределительные устройства (ВРУ).

•  Главные распределительные щиты (ГРЩ).

•  Панели распределительных щитов ЩО-70 и ЩО-90.

•  Установки компенсации реактивной мощности КРМ.

•  Шкафы и ящики управления.

Материалы

•  Контактная группа выполнена из электротехнической меди

с гальваническим покрытием, что предотвращает ее окисление

в процессе эксплуатации.

•  Корпус выполнен из негорючего полиамида, армированного

стекловолокном (PA6.6).

Конструкция

•  Трехполюсное основание с зажимами для плавких вставок,

оснащенное клеммами подключения к токоведущим шинам.

•  Верхний защитный экран контактов (для ПВР 1, ПВР 2, ПВР 3

с дугогасительными камерами).

•  Нижний защитный экран контактов.

•  Съемная  крышка  с  держателями  для  установки  плавкиx

вставок.

Преимущества

•  Возможность вывода кабеля в любую сторону при помощи уни-

версального переходника.

•  Надежное разъединение цепи под напряжением с одновре-

менной коммутацией всех полюсов.

 Наименование параметра

Значение

Модель

ШПВР 00

ШПВР 1

ШПВР 2

ШПВР 3

Номинальный тепловой ток Ith, А

160

250

400

630

Тип (габарит) плавкой вставки

ППНН-33 (габ.00)

ППНН-35 (габ.1)

ППНН-37 (габ.2)

ППНН-39 (габ.3)

Максимальное номинальное напряжение Ue, В

690

Частота, Гц

50–60

Максимальное импульсное напряжение Uimp, кВ

6

Номинальное напряжение изоляции Ui, В

800

Максимально допустимый ток короткого замыкания с

предохранителями, кА

50

Мощность рассеивания предохранителя на 1 фазу, Вт

12

23

34

48

Категории применения, В

AC-21

690

AC-22

AC-23

400

500 при 125 A

400

Технические характеристики

Сертификат ТР ТС

гарантия

5

лет

*

IP30

–60

0

C

+40

0

C

Отказное письмо

tdme.ru

351

2

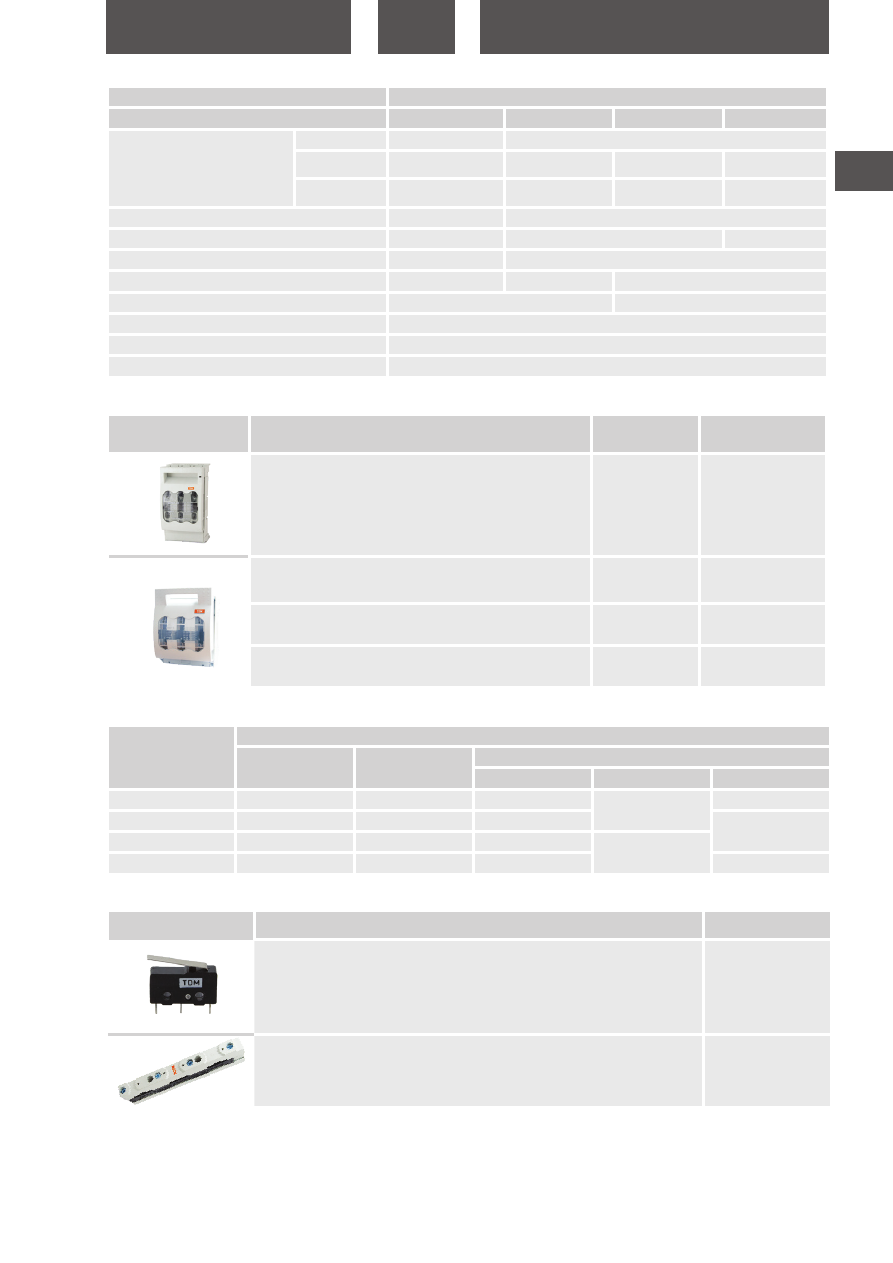

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

 Наименование параметра

Значение

Модель

ШПВР 00

ШПВР 1

ШПВР 2

ШПВР 3

Категории применения, постоянный

ток (DC)

DC-21 B

160 A/440 В

–

DC-22 B

125 A/440 В

160 A/220 В

250 A/440 В

250 A/220 В

400 A/440 В

400 A/220 В

630 A/440 В

630 A/220 В

DC-23 B

–

250 A/440 В

250 A/220 В

400 A/440 В

400 A/220 В

630 A/440 В

630 A/220 В

Наличие дугогасительных камер

нет

есть

Крепление проводников

болт M8

болт M10

болт M12

Крепление на шины толщиной, мм

5 или 10

10

Сечение подключаемых проводников, мм

2

70

120

240

Механическая износостойкость, циклов, не менее

1600

800

Степень защиты

IP30

Кол-во полюсов

3

Диапазон рабочих температур, °С

от -60 до +40


Наименование

Артикул

Номинальный ток, А

Шинный выключатель-разъединитель с функцией защиты ШПВР 00 3П

160 A TDM

SQ0726-0005

160

Шинный выключатель-разъединитель с функцией защиты ШПВР 1 3П

250 A TDM

SQ0726-0006

250

Шинный выключатель-разъединитель с функцией защиты ШПВР 2 3П

400 A TDM

SQ0726-0007

400

Шинный выключатель-разъединитель с функцией защиты ШПВР 3 3П

630 A TDM

SQ0726-0008

630

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0726-0005

12

16,1

450

370

330

SQ0726-0006

4

14,8

500

230

SQ0726-0007

3

15,8

560

330

SQ0726-0008

2

14,9

420

310


Наименование

Артикул



Сигнальный выключатель для контроля положения крышки ПВР  (NO/NC) 5 A 250 В AC/ 4 A

30 В DC  TDM

SQ0726-0017

Шинный изолятор 3П для шин 5х12…10x30 с межцентровым расстоянием 60 мм TDM

SQ0807-0022

Аксессуары

tdme.ru

352

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

* Гарантия на устройство составляет 5 лет при условии не превышения расчетного количества циклов коммутационной износостойкости.

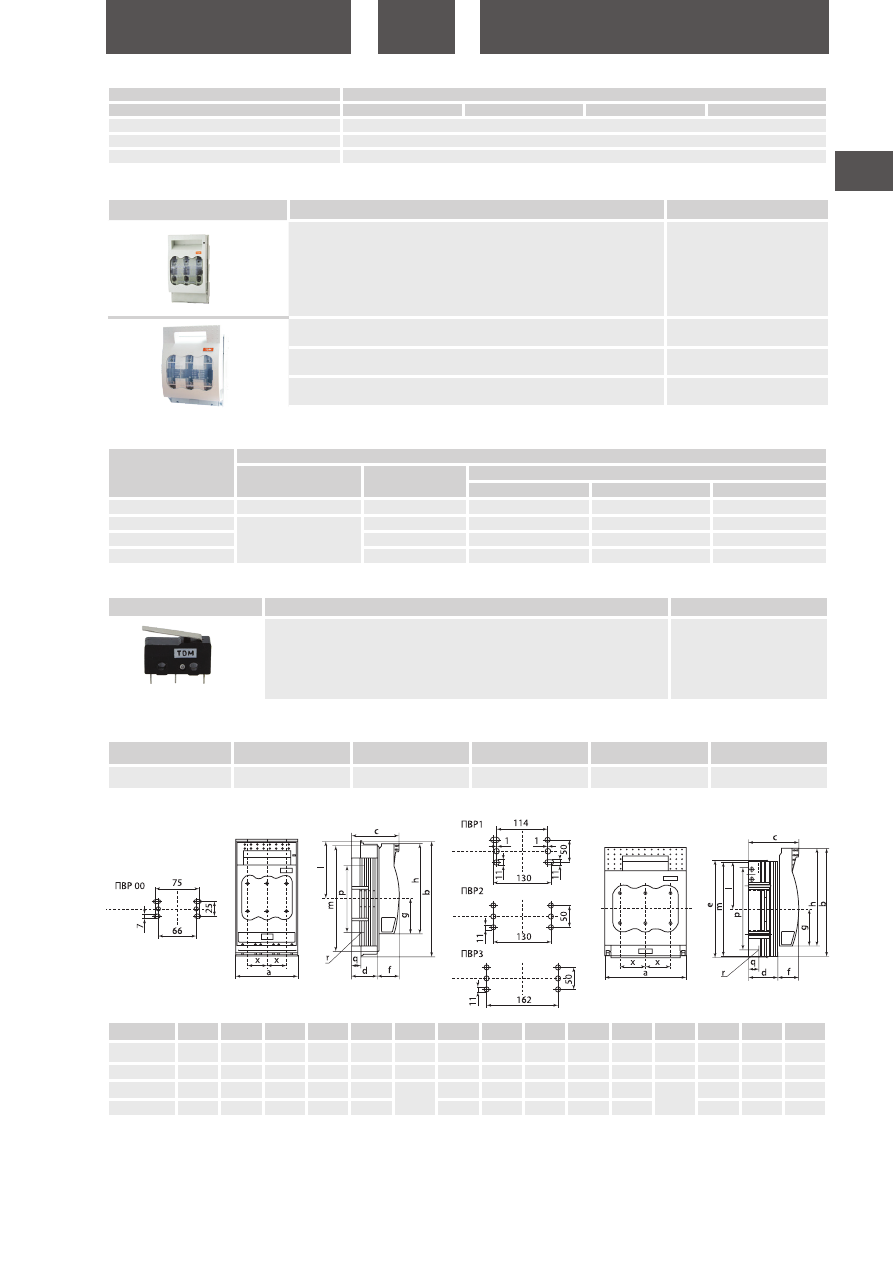

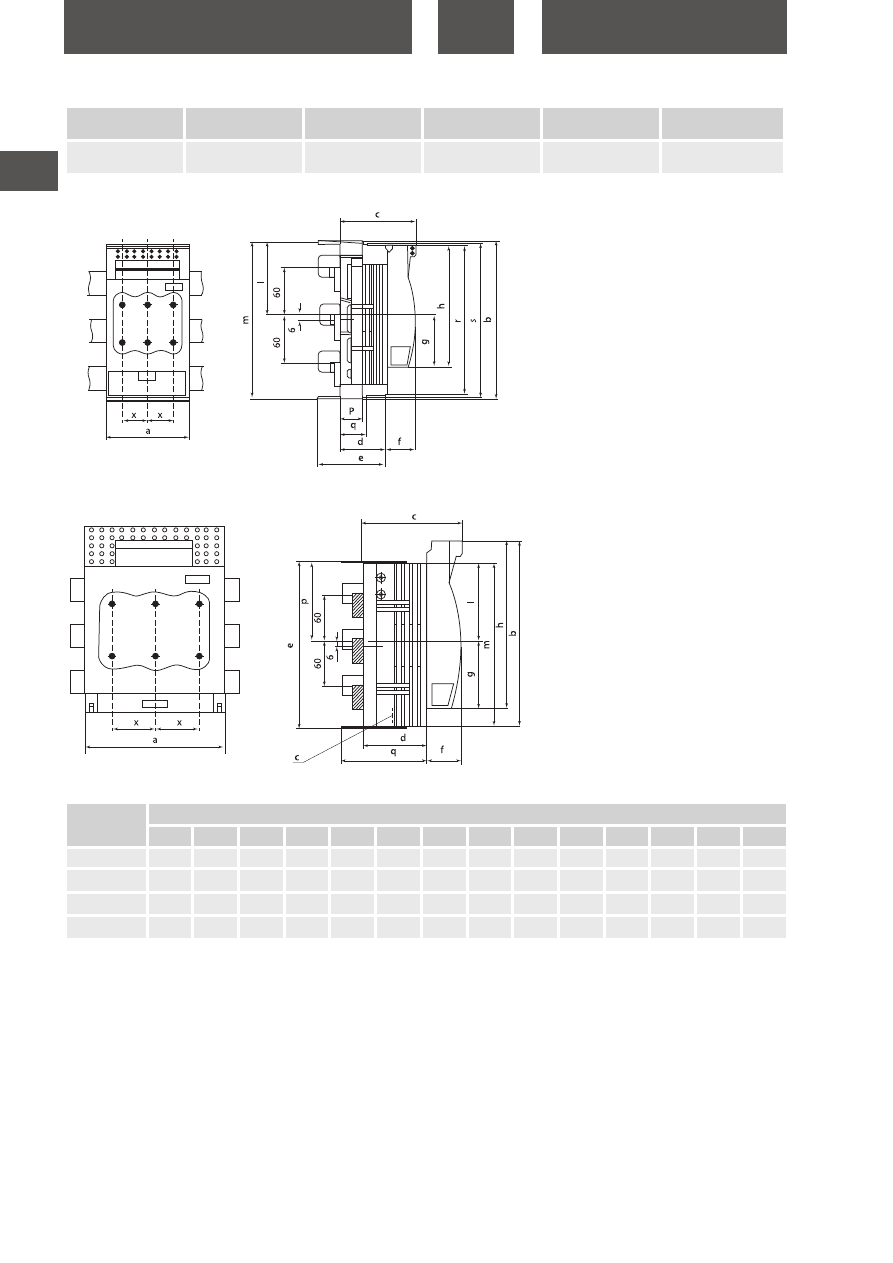

Габаритные размеры, мм

a

b

c

d

e

f

g

h

l

m

p

q

r

x

ШВР 00

106

200

97

59,5

87

37

66

155

94

200

32

35

194

33

ШПВР 1

184

243

128,5

83

221

45,5

90

220

101

214,5

104,5

110,5

M10

57

ШПВР 2

210

288

145

97

268

48

98

249

118

255

128

124,5

M10

65

ШПВР 3

256

300

159,5

111,5

285

48

104,5

259

121,5

267

136,5

139

M12

81

Габаритные размеры

ШПВР 00

ШПВР 1, ШПВР 2, ШПВР 3

TDM ELECTRIC

ABB

APATOR

WOEHNER

EFEN

SIEMENS

ШПВР

XLP

RBK

QUADRON

SILAS

SENTRON 3NP1

Сравнительная таблица аналогов по сериям

tdme.ru

353

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Видны номиналы предохраните-

ля.

•  Одновременное использова-

ние медных шин как передаю-

щего и крепежного элемента

экономит пространство и помо-

гает убрать большое количе-

ство проводов и кабелей.

•  Крепление на систему шин с

распространенными межшин-

ными расстояниями в 100 мм

(для ППВР 00) и 185 мм (для

ППВР 1, ППВР 2, ППВР 3).

•  Механическая прочность: до 1600 циклов включения/выклю-

чения.

Преимущества

Возможность крепления ППВР

как непосредственно на шины

стандартным способом (при

помощи болтов), так и при помо-

щи терминала для шин (арт.

SQ0726-0016).

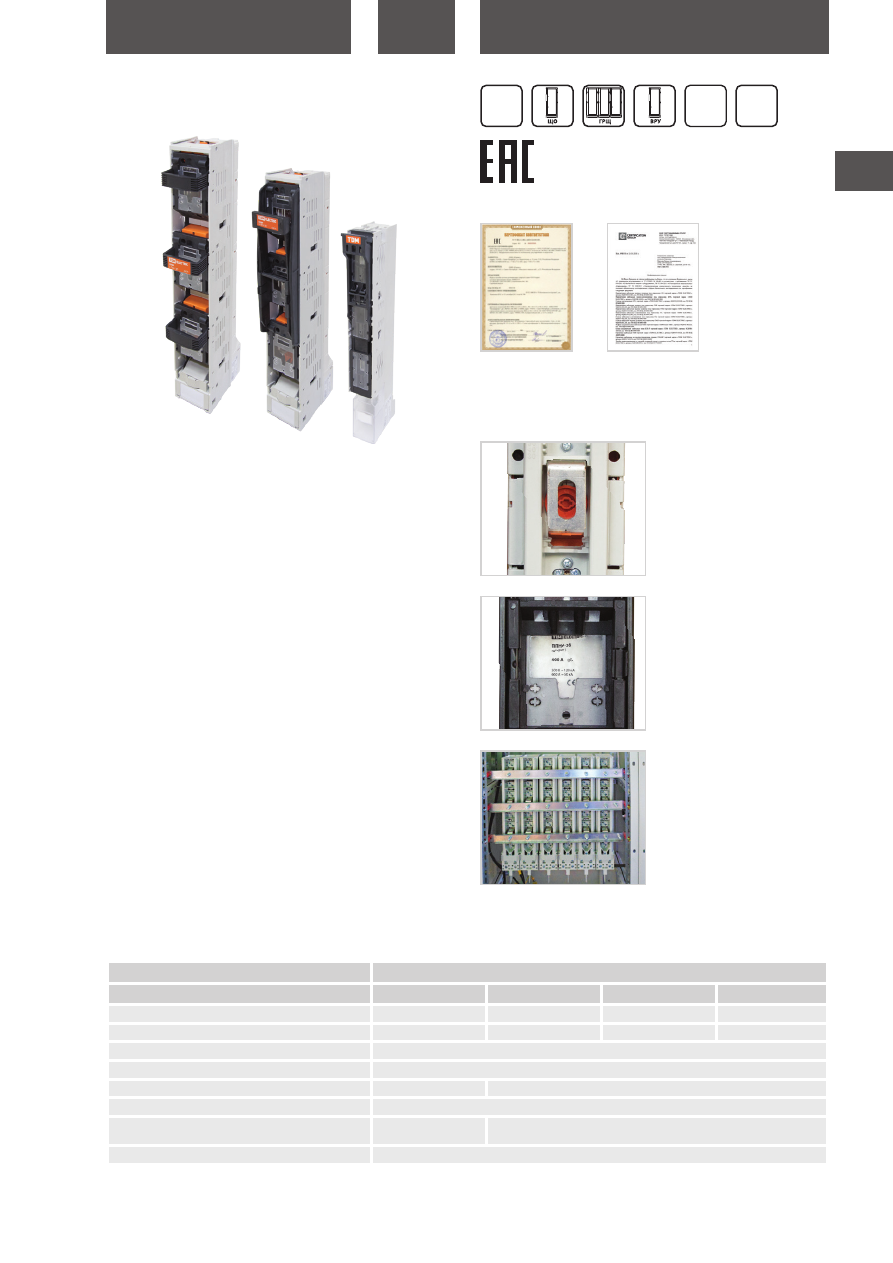

ПЛАНОЧНЫЕ ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ

С ФУНКЦИЕЙ ЗАЩИТЫ СЕРИИ

 ППВР

Назначение

•  Для включения/отключения нагрузок (с видимым разрывом).

•  Защита 3-фазных электрических цепей переменного тока до

660 В от коротких замыканий и перегрузок.

Применение

•  Шкафы низкого напряжения (ШРНН, ШНН).

•  Вводно-распределительные устройства (ВРУ, ИВРУ).

•  Главные распределительные щиты (ГРЩ).

•  Установки компенсации реактивной мощности КРМ.

•  Шкафы и ящики управления.

Материалы

•  Контактная группа выполнена из электротехнической меди с

гальваническим покрытием, что предотвращает ее окисление

в процессе эксплуатации.

•  Корпус выполнен из негорючего полиамида, армированного

стекловолокном (PA6.6).

Конструкция

•  Трехполюсное основание, оснащенное шинами для подключе-

ния и зажимами для плавких вставок.

•  Корпус с блоками под плавкие вставки, при помощи ручек осу-

ществляющих пофазное либо трехфазное отключение нагруз-

ки. При трехфазном отключении применяется специальная

рычажная конструкция, соединяющая блоки в единую кон-

струкцию.

•  Нижний защитный экран контактов.

 Наименование параметра

Значение

Модель

ППВР 00

ППВР 1

ППВР 2

ППВР 3

Номинальный тепловой ток Ith, А

160

250

400

630

Тип (габарит) плавкой вставки

ППНН-33 (габ.00)

ППНН-35 (габ.1)

ППНН-37 (габ.2)

ППНН-39 (габ.3)

Максимальное номинальное напряжение Ue, В

690

Частота, Гц

50–60

Максимальное импульсное напряжение Uimp, кВ

8

12

Номинальное напряжение изоляции Ui, В

1000

Максимально допустимый ток  короткого замыкания с

предохранителями, кА

50

100

Мощность рассеивания предохранителя на 1 фазу, Вт

12

Технические характеристики

Сертификат ТР ТС

IP30

* Гарантия на устройство составляет 5 лет при условии не превышения расчетного количества циклов коммутационной износостойкости.

гарантия

5

лет

*

–60

0

C

+50

0

C

Отказное письмо

tdme.ru

354

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Принцип отключения

фаз

Планочный выключатель-разъединитель с функцией защиты одна рукоятка

ППВР 00/100-6 3П 160A TDM

SQ0726-0109

одновременный

Планочный выключатель-разъединитель с функцией защиты одна рукоятка

ППВР 1/185-6 3П 250A TDM

SQ0726-0110

одновременный

Планочный выключатель-разъединитель с функцией защиты три рукоятки

ППВР 1/185-1 3П 250A TDM

SQ0726-0111

пофазный

Планочный выключатель-разъединитель с функцией защиты одна рукоятка

ППВР 2/185-6 3П 400A TDM

SQ0726-0112

одновременный

Планочный выключатель-разъединитель с функцией защиты три рукоятки

ППВР 2/185-1 3П 400A TDM

SQ0726-0113

пофазный

Планочный выключатель-разъединитель с функцией защиты одна рукоятка

ППВР 3/185-6 3П 630A TDM

SQ0726-0114

одновременный

Планочный выключатель-разъединитель с функцией защиты три рукоятки

ППВР 3/185-1 3П 630A TDM

SQ0726-0115

пофазный

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0726-0109

8

10

455

280

240

SQ0726-0110

2

11,6

690

240

255

SQ0726-0111

SQ0726-0112

12,5

SQ0726-0113

SQ0726-0114

13,2

SQ0726-0115

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

ABB

APATOR

WOEHNER

EFEN

ППВР

XLBM

ARS

SECUR

R2000

NTSL

Ассортимент

 Наименование параметра

Значение

Модель

ППВР 00

ППВР 1

ППВР 2

ППВР 3

Категории применения,

переменный ток (AC)

AC-21 B

–

690

AC-22 B

690

AC-23 B

–

500

Крепление проводников

болт M8

болт M12

Сечение подключаемых проводников, мм

2

70

240

Механическая износостойкость, циклов, не менее

1600

800

Степень защиты

IP30

Количество полюсов

3

Диапазон рабочих температур, °С

от -60 до +50

Технические характеристики

tdme.ru

355

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


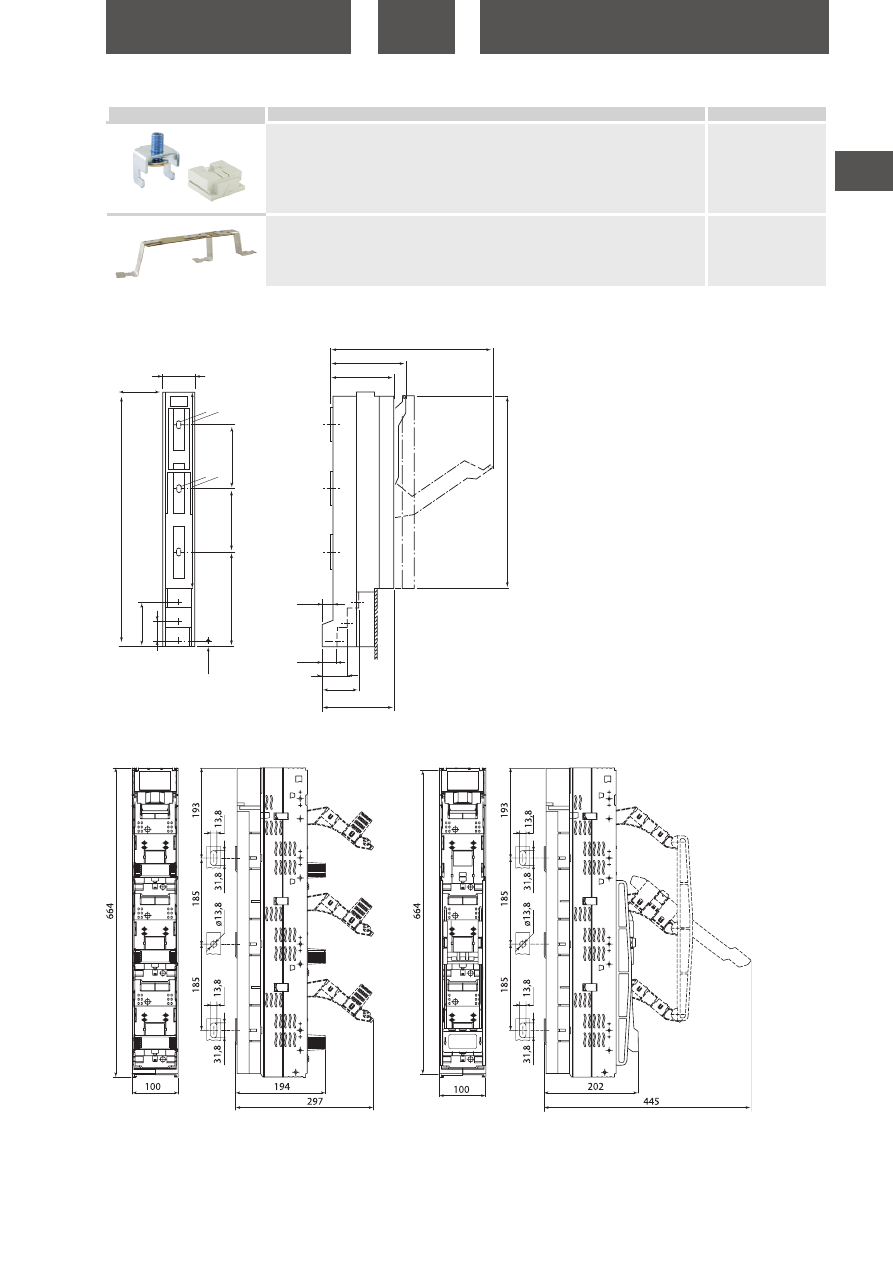

Наименование

Артикул

Терминал для прямого подключения ППВР 1-3  к плоским шинам 10 мм TDM

SQ0826-0016

Основание для подключения ППВР 00  к шинам с межцентр. расст. 185 мм TDM

SQ0726-0018

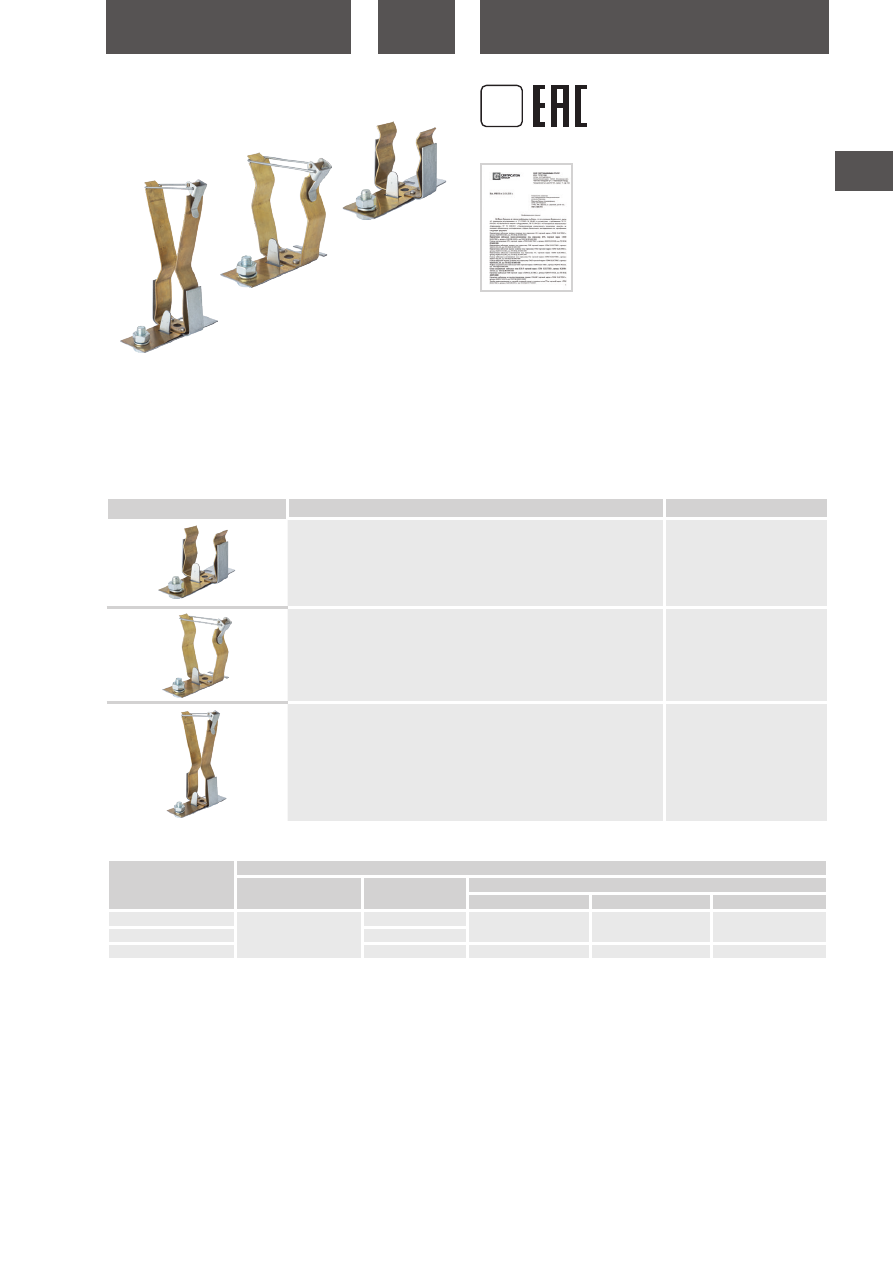

Аксессуары

ППВР 00 (SQ0726-0109)

ППВР 1, 2, 3 (SQ0726-0110 – SQ0726-0115)

Габаритные размеры

(мм)

49,6

54

85

20

160

100

410

100

9x16

9x16

248

122

103

17

19

45

73

120

300

tdme.ru

356

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Контактная система ножевого

типа с двойным видимым разры-

вом цепи обеспечивает безопас-

ность обслуживания.



•  Конструкция контактных выводов обеспечивает   присоедине-

ние медных и алюминиевых проводников и кабелей, оконцо-

ванных кабельными наконечниками или контактными зажима-

ми, и шин с помощью резьбовых соединений.

•  Выпускается несколько исполнений ВР-32:

- на одно и на два направления;

- без дугогасительных камер с несъемной рукояткой;

- с дугогасительными камерами с боковой или передней

смещенной рукояткой.

Преимущества

•  Удобство монтажа и эксплуатации.

•  Низкие потери мощности за счет применения современных

материалов.

•  Двойной видимый разрыв цепи и съемная рукоятка повышают

безопасность обслуживания.

•  Гарантийный срок эксплуатации 5 лет.

Условия эксплуатации

•  Высота над уровнем моря не более 2 000 м.

•  Диапазон рабочих температур от -60 до +40 °С для исполне-

ния УХЛ.

Конструкция

•  Дугогасительные камеры, большой раствор контактов и двой-

ной разрыв цепи обеспечивают эффективное гашение электри-

ческой дуги, что препятствует преждевременному и чрезмер-

ному износу контактов.

Съемная рукоятка позволяет

повысить безопасность эксплуа-

тации электроустановки.

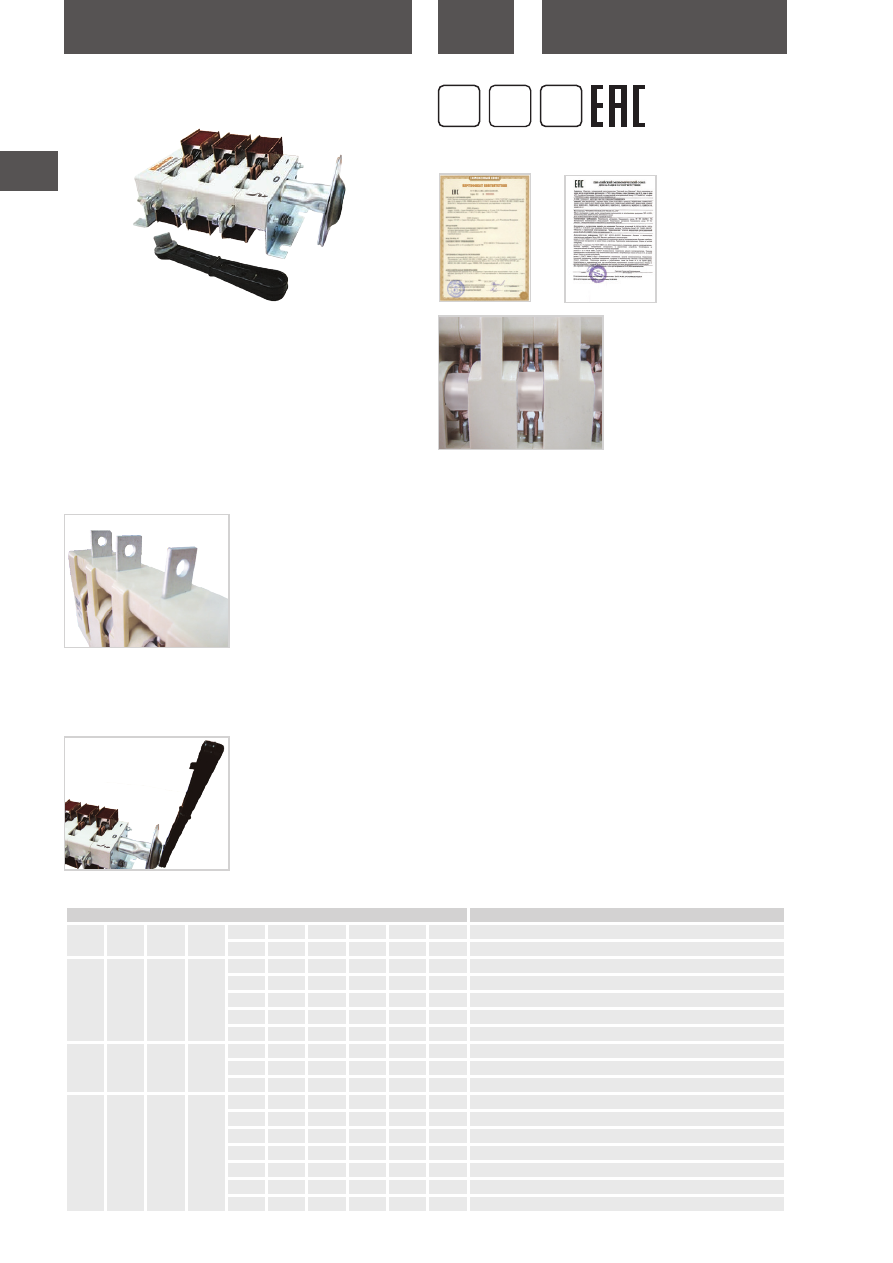

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ СЕРИИ



ВР32

Назначение

•  Включение, пропускание и отключение переменного тока

номинальным напряжением 660 В номинальной частоты

50 и 60 Гц и постоянного тока номинальным напряжением до

440 В в устройствах распределения электрической энергии.

Применение

•  Жилое и гражданское строительство.

•  Производственные объекты.

•  Электроподстанции.

Материалы

•  Корпус ВР32 выполнен  из самозатухающего механически проч-

ного пластика.

Контактные выводы выполнены

из высококачественной электро-

технической меди с  защитным

покрытием   из   олова.

Сертификат ТР ТС

Декларация

соответствия

гарантия

5

лет

IP00

–60

0

C

+40

0

C

Структура условного обозначения

ВР32-ХХ Х1Х2Х3Х4Х5Х6-ХХ ХХ

Расшифровка, возможные значения

ВР32

ВР32-выключатель-разъединитель
32-номер серии

ХХ

классификация по номинальному току:
31-100 А
35-250 А
37-400 А
39-630 А

Х1

Х1-вид рукоятки управления:
А-несъемная
В-съемная

Х2

Х2-число полюсов и направлений переключения
1-однополюсный на одно направление
2-двухполюсный на одно направление
3-трехполюсный на одно направление
4-четырехполюсный на одно направление
5-однополюсный на два направления
6-двухполюсный на два направления
