TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 17

tdme.ru

293

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

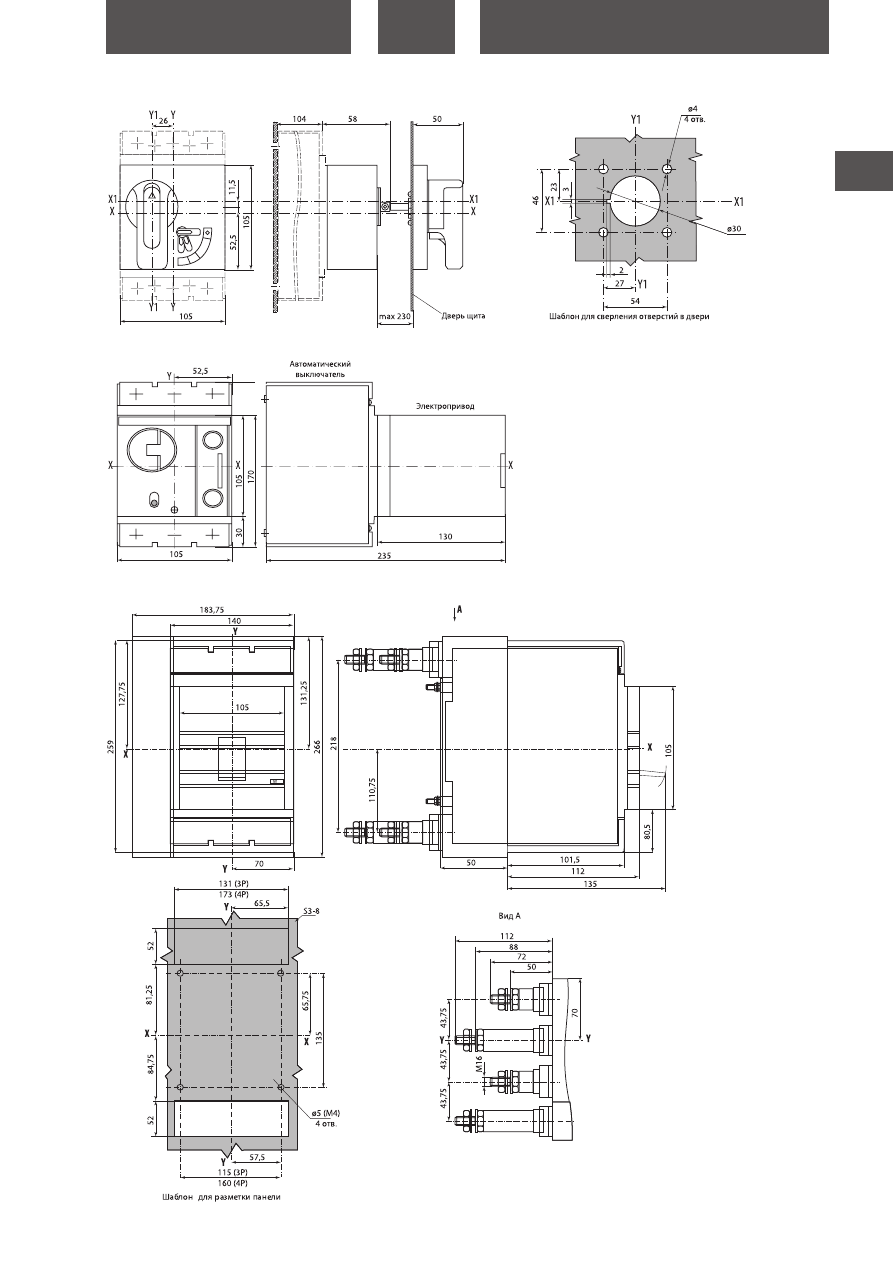

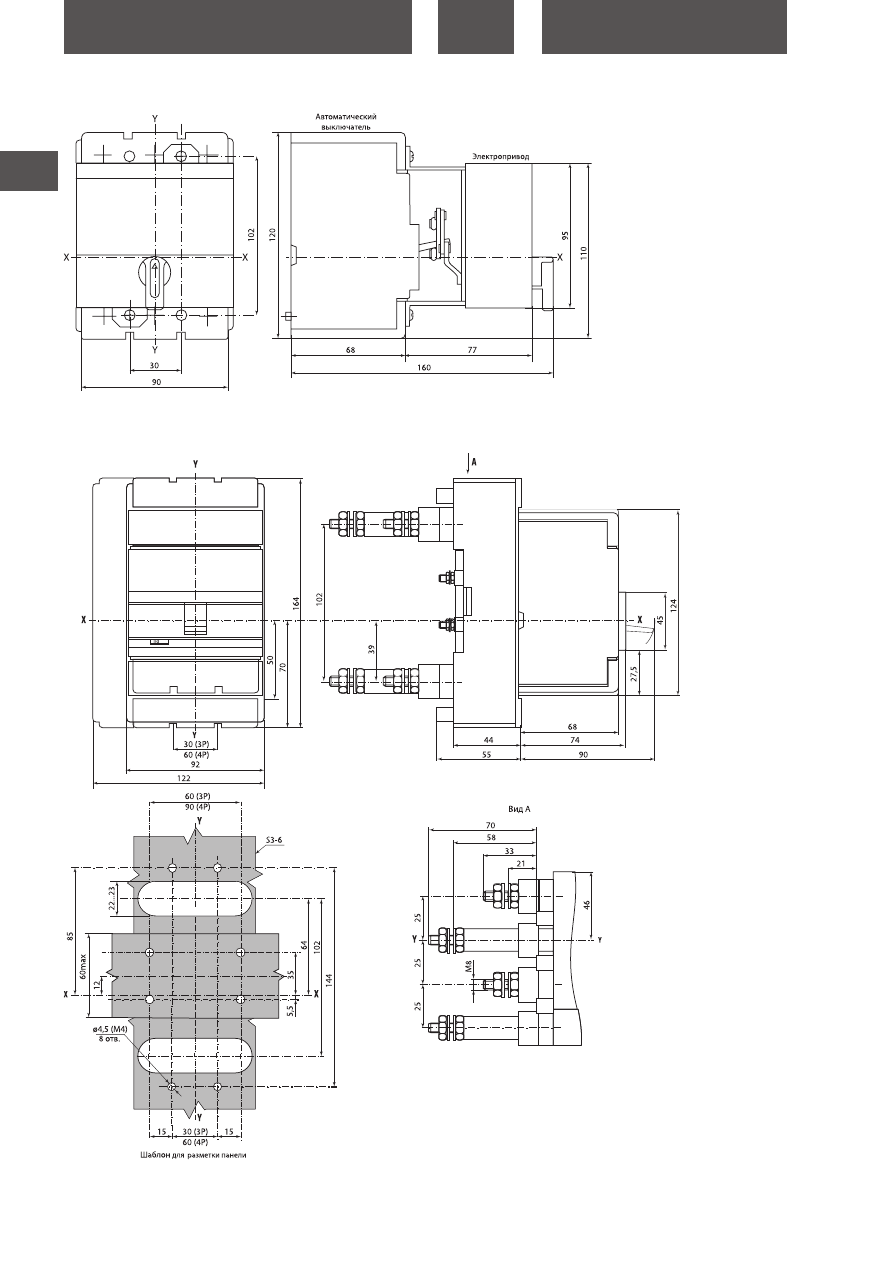

ВА88-32 с электроприводом ЭП 32/33

ВА88-32 с ПРП-1 -32

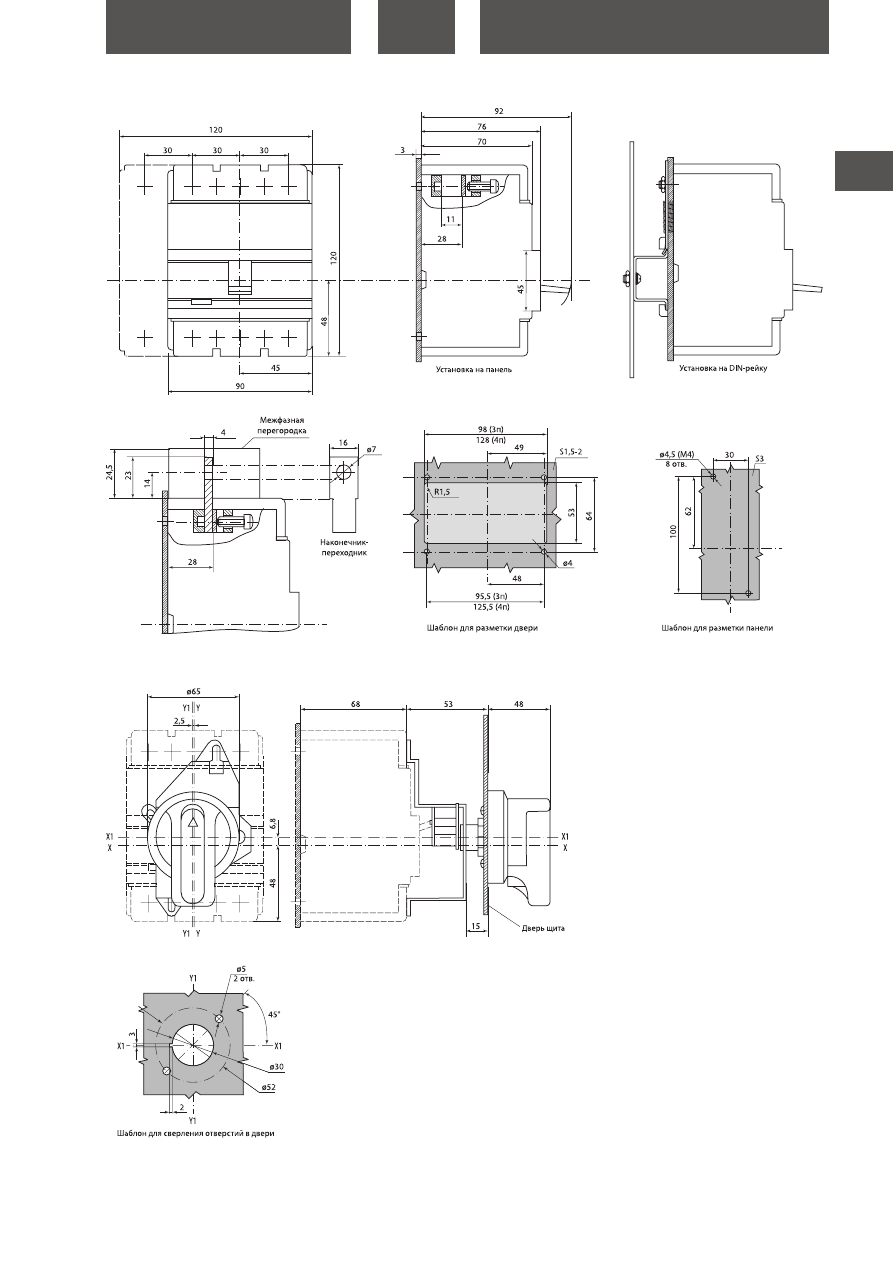

Габаритные размеры

(мм)

ВА88-32

tdme.ru

294

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

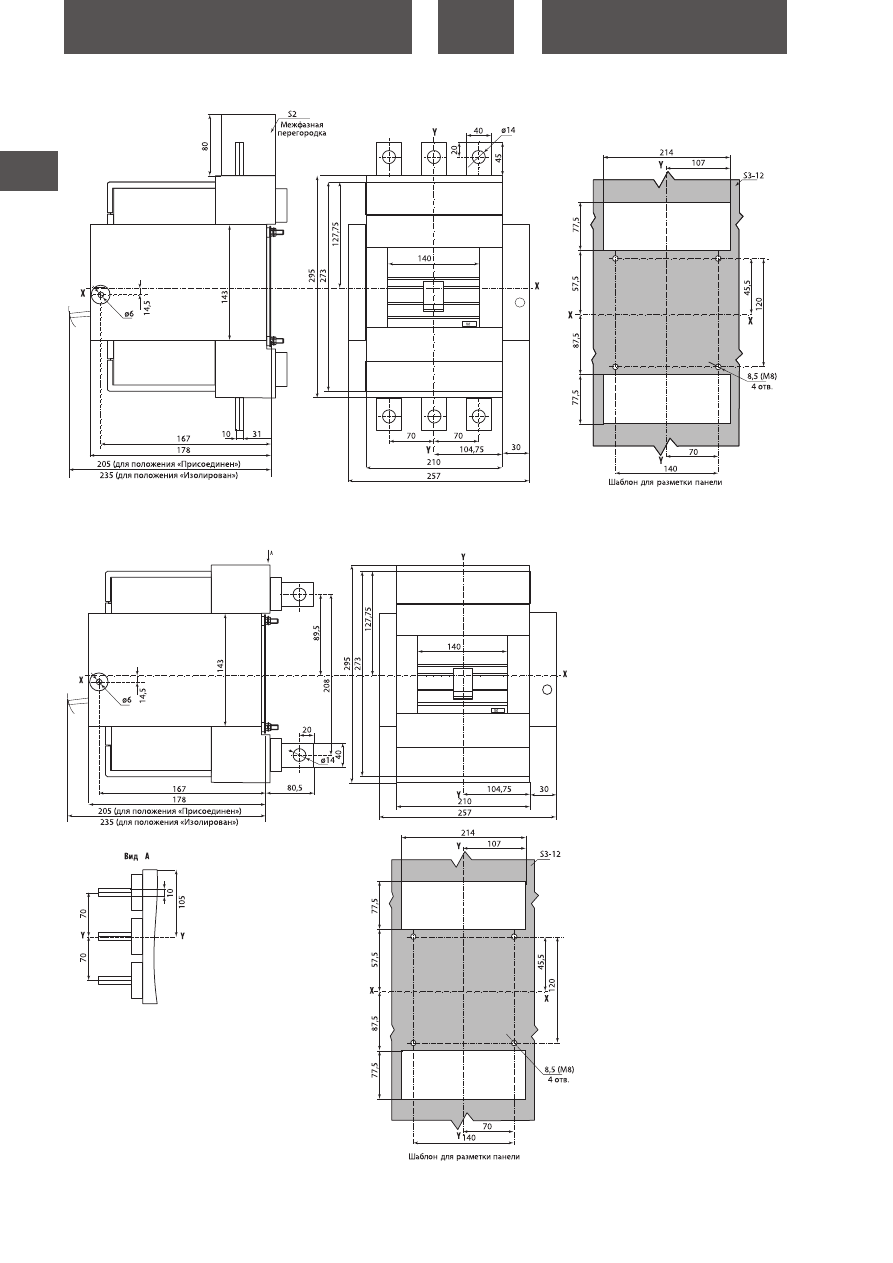

ВА88-32 с втычными панелями заднего резьбового присоединения ПМ1/Р32

ВА88-32 с втычными панелями переднего присоединения ПМ1/Р32

tdme.ru

295

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

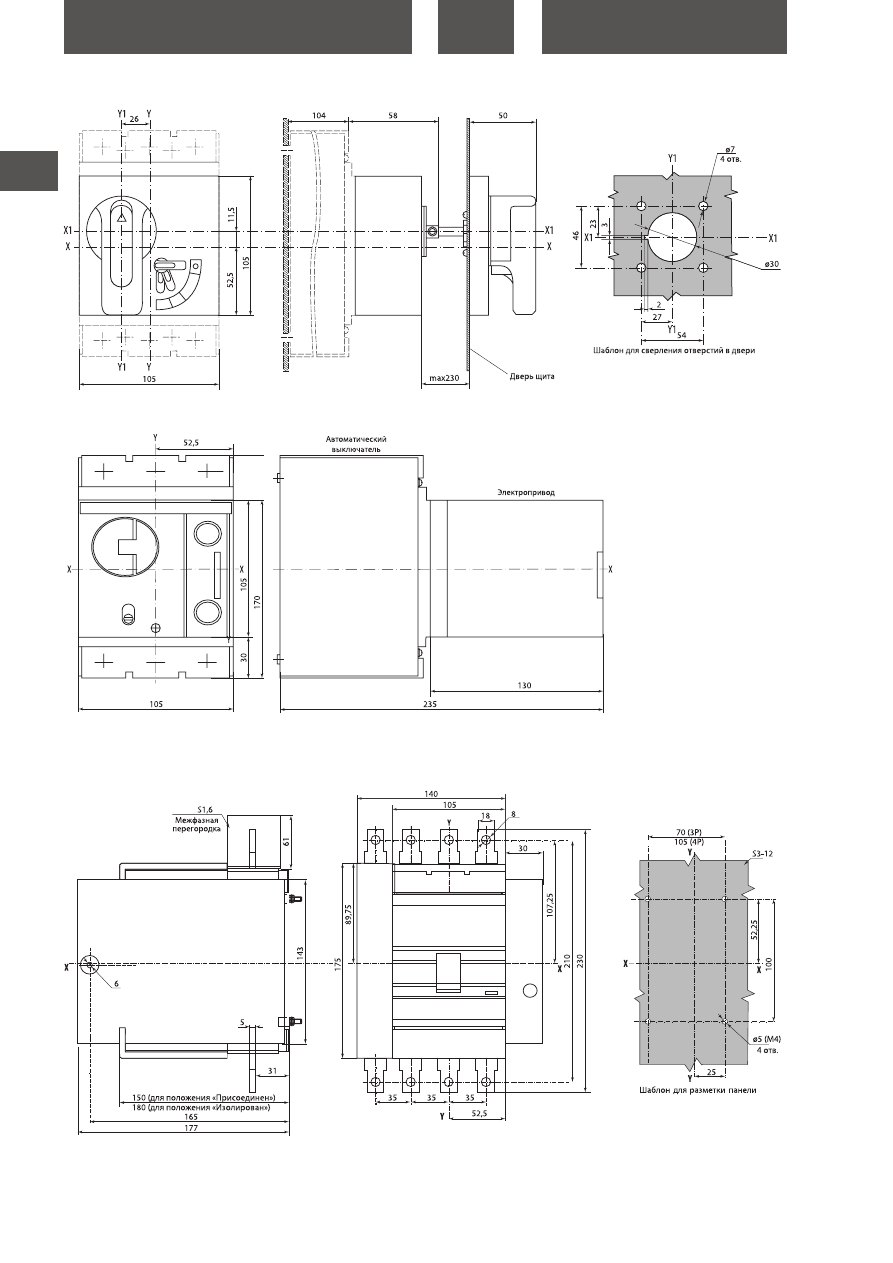

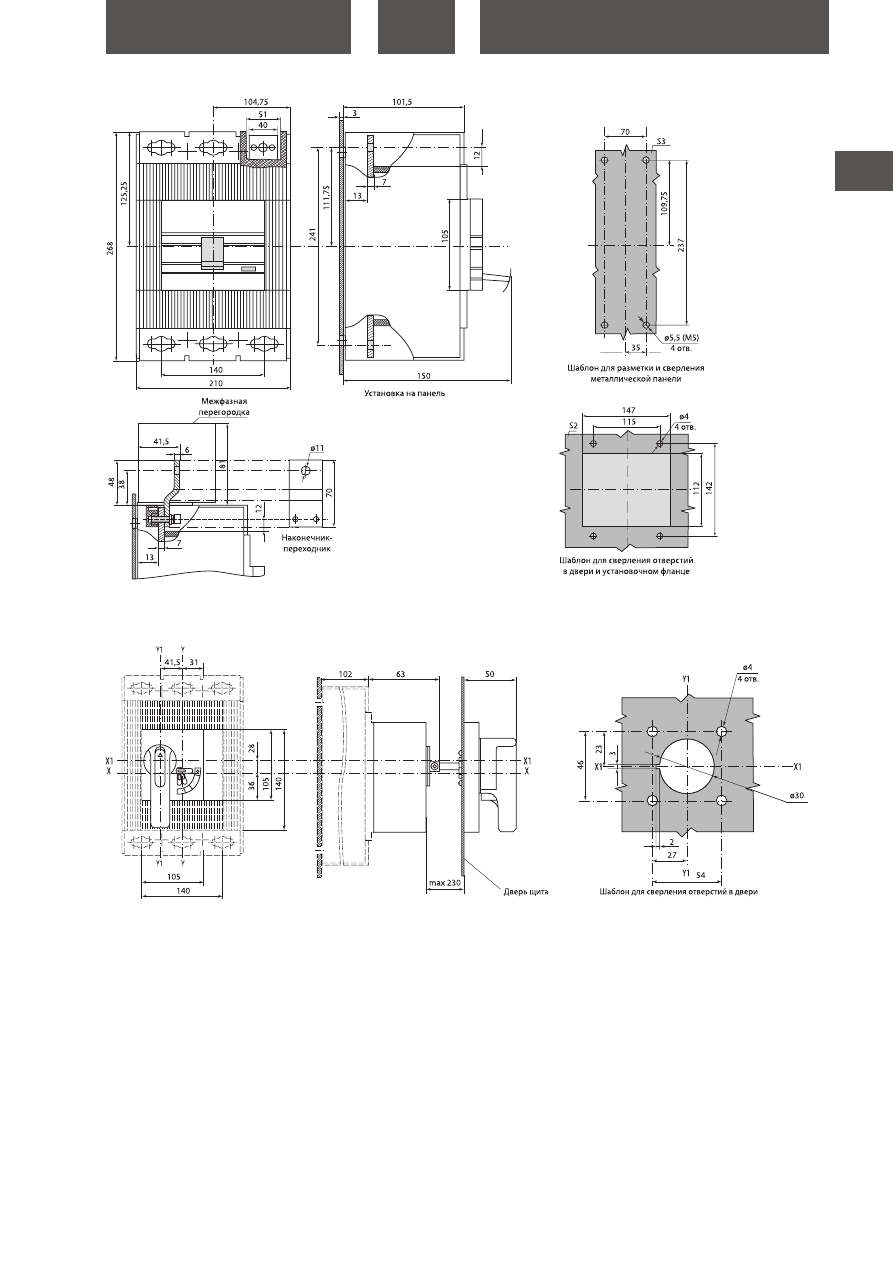

ВА88-33

ВА88-33 с ПРП-1-33

tdme.ru

296

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВА88-33 с втычными панелями заднего резьбового присоединения ПМ1/З3

ВА88-33 с электроприводом ЭП 32/33

tdme.ru

297

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

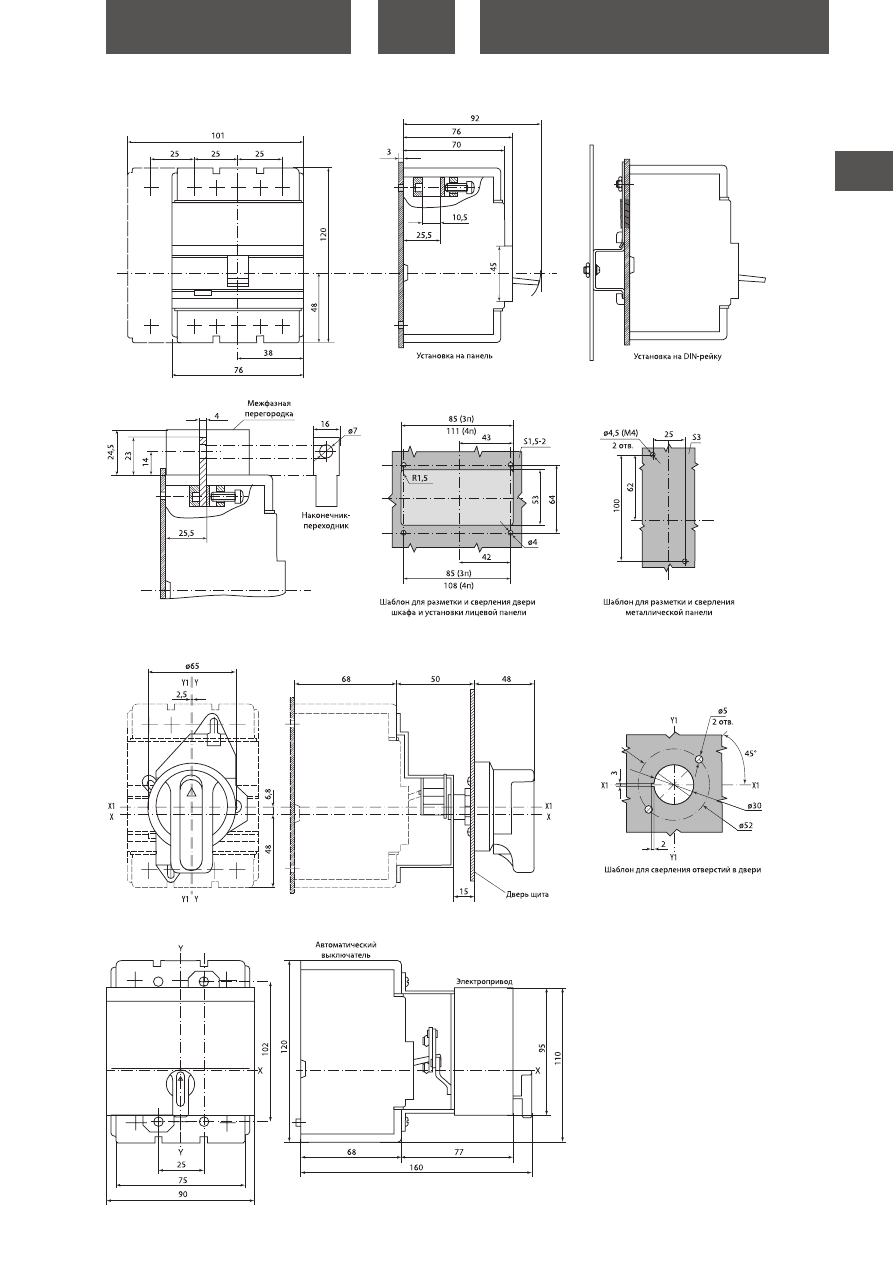

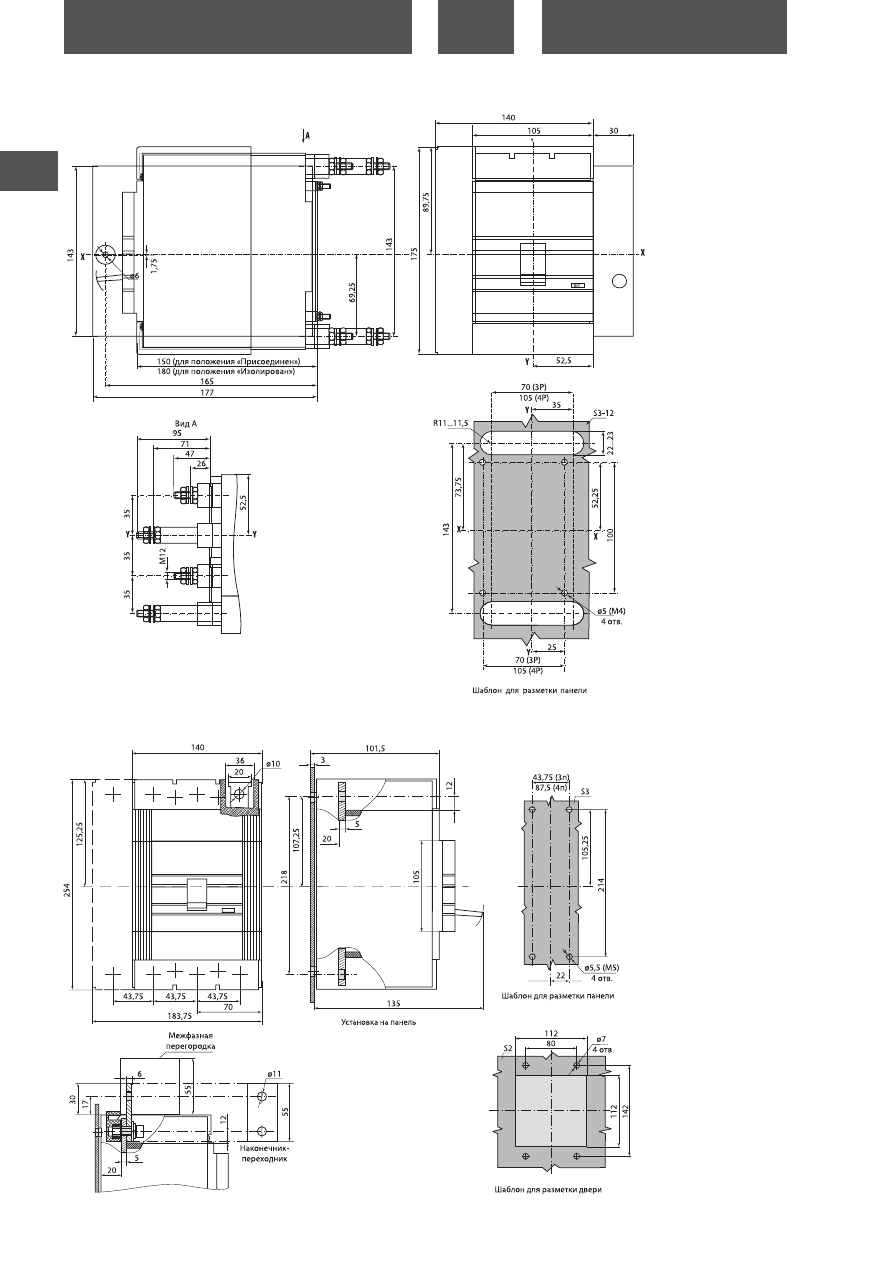

ВА88-35

ВА88-33 с втычными панелями переднего присоединения ПМ1/З3

tdme.ru

298

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

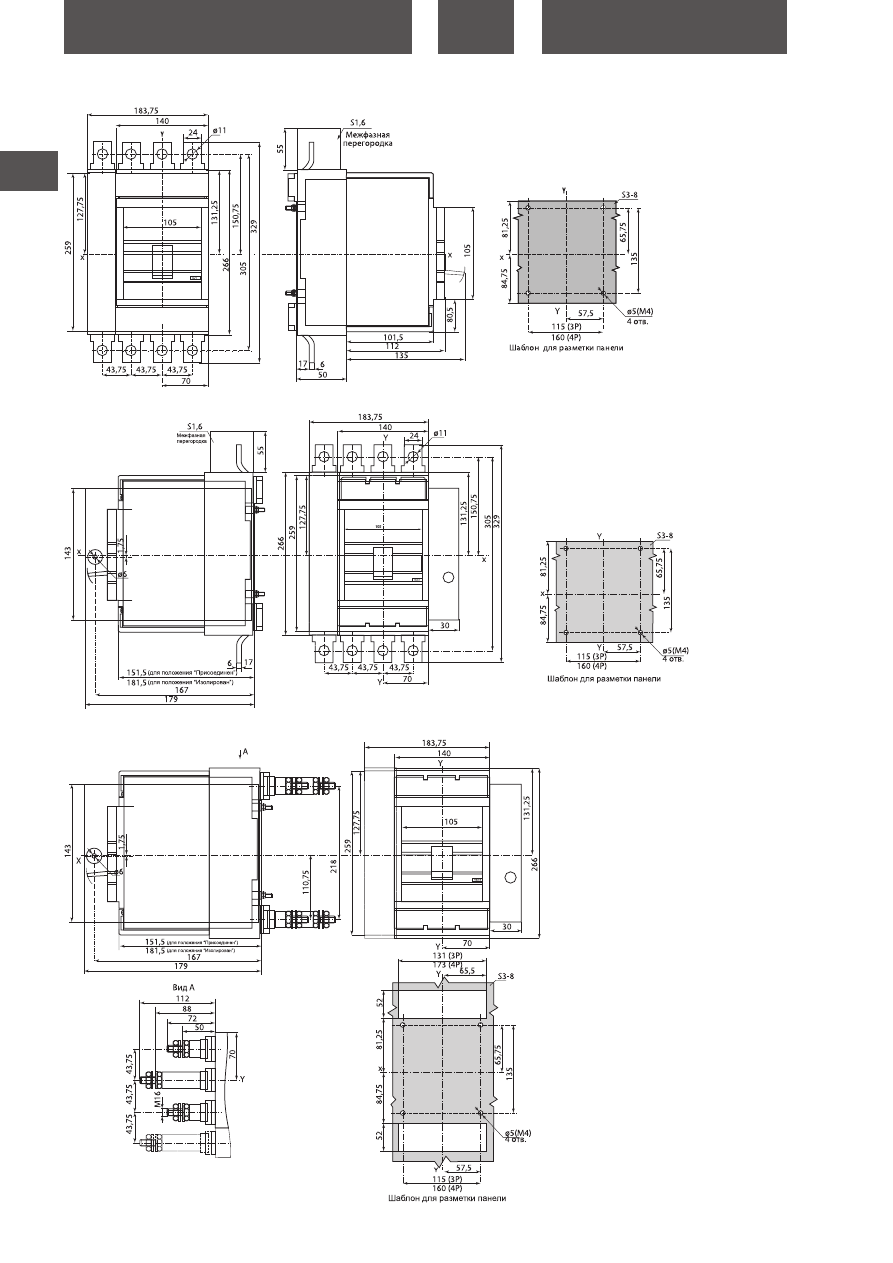

ВА88-35 с ПРП-1-35

ВА88-35 с электроприводом ЭП-35/37

ВА88-35 с выдвижными панелями переднего присоединения ПМ2/П35

tdme.ru

299

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

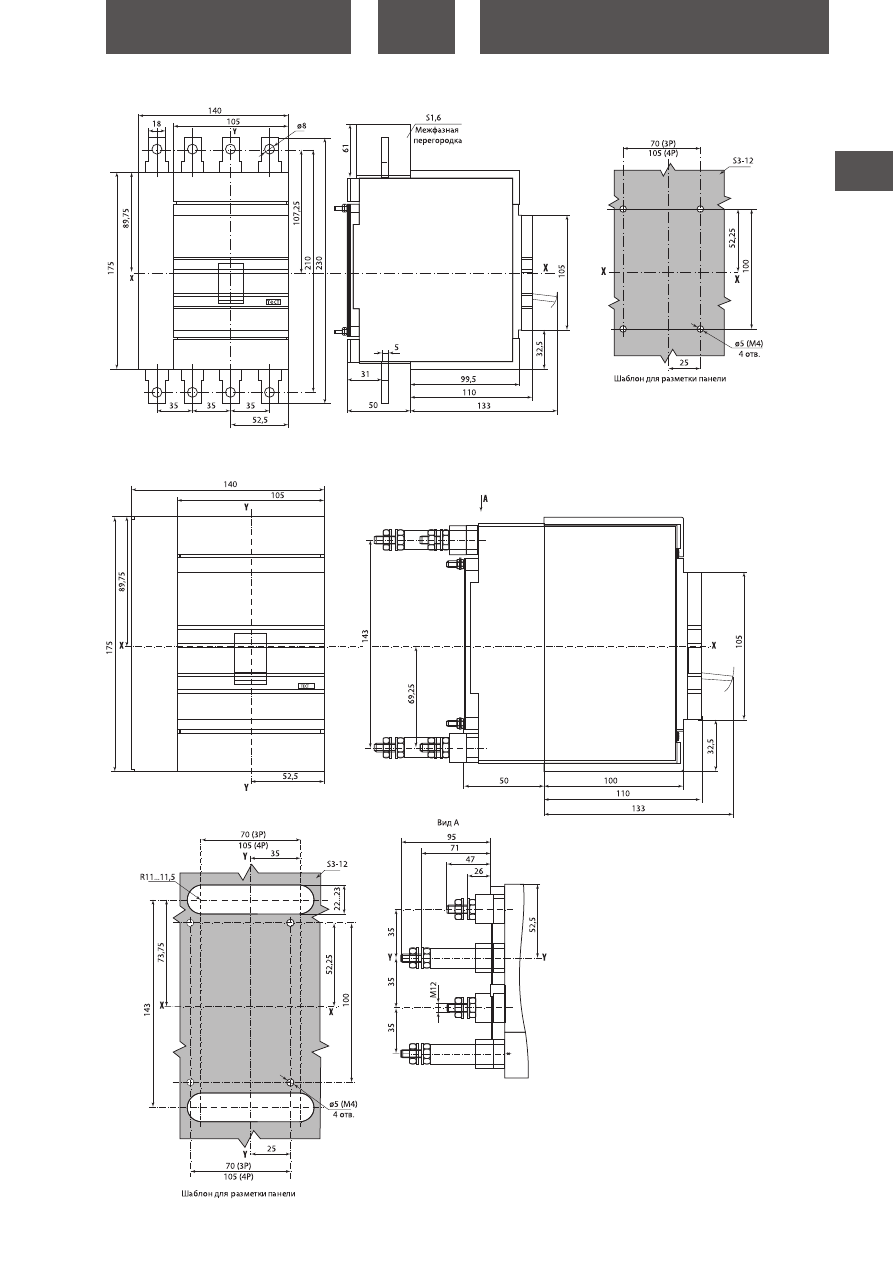

ВА88-35 с втычными панелями переднего присоединения ПМ2/П35

ВА88-35 с втычными панелями заднего присоединения ПМ2/П35

tdme.ru

300

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

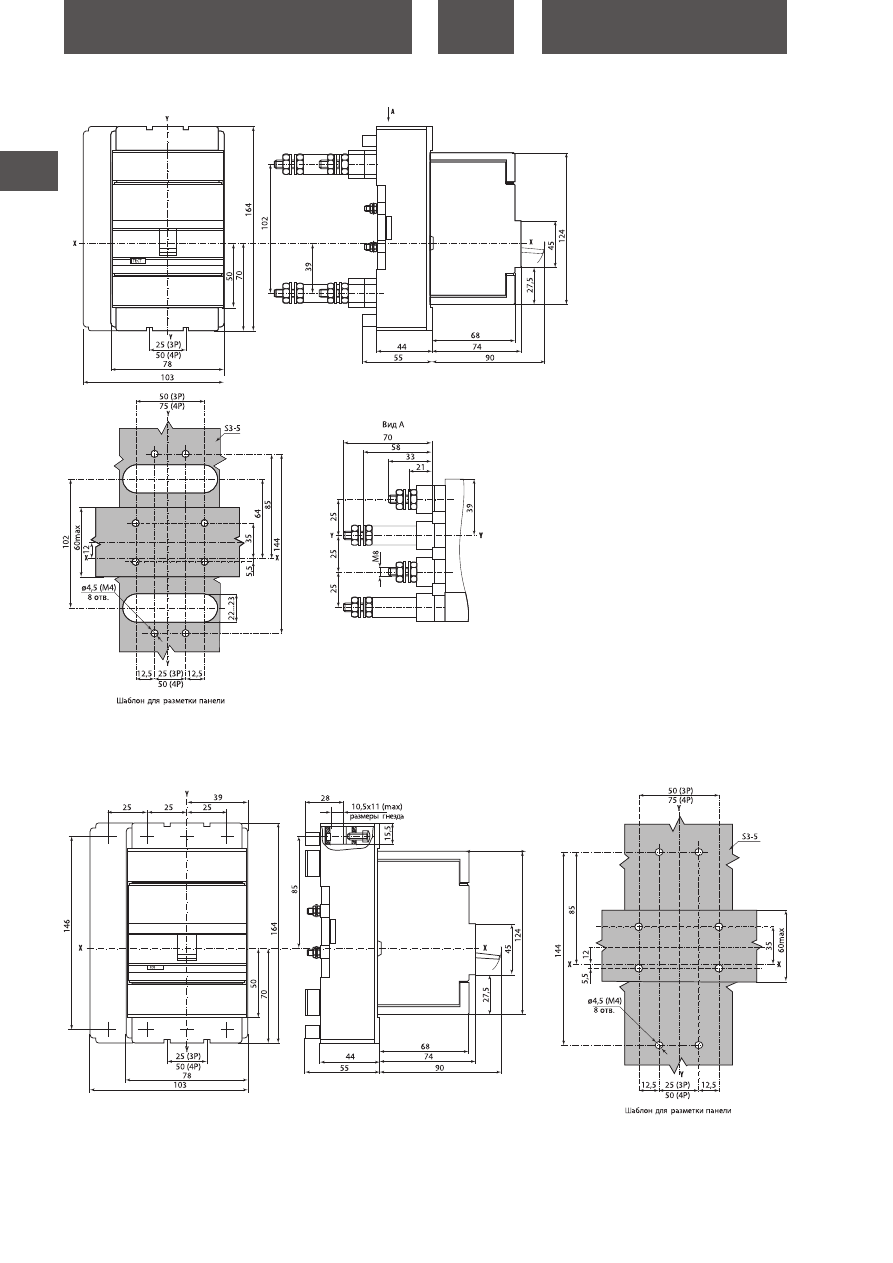

ВА88-37

ВА88-35 с выдвижными панелями заднего резьбового присоединения ПМ2/П35

tdme.ru

301

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВА88-37 с ПРП-1-37

ВА88-37 с электроприводом ЭП- 35/37

ВА88-37 с втычными панелями заднего присоединения ПМ1/П37

tdme.ru

302

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВА88-37 с втычными панелями переднего присоединения ПМ1/П37

ВА88-37 с выдвижными панелями переднего присоединения ПМ2/П37

ВА88-37 с выдвижными панелями заднего резьбового присоединения ПМ2/Р-37

tdme.ru

303

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

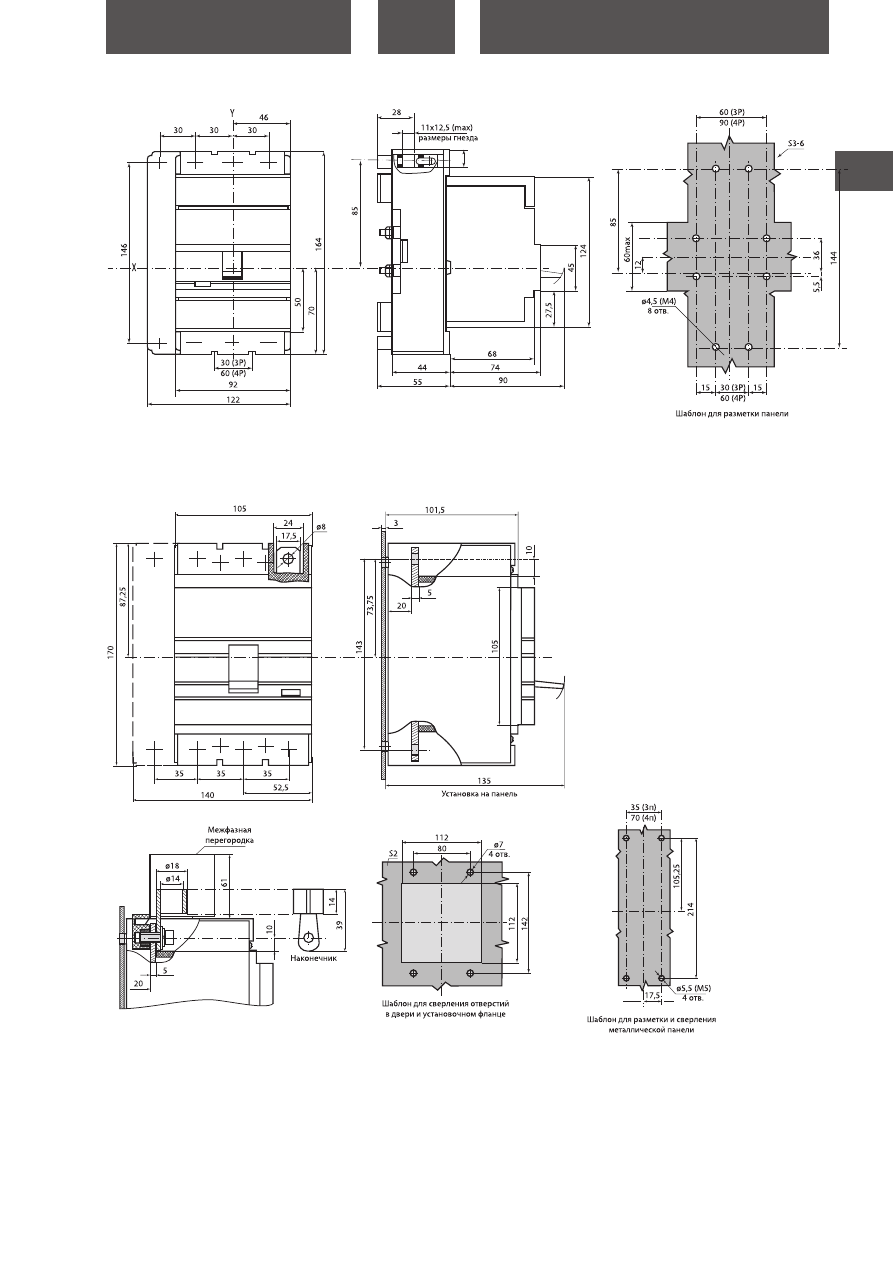

ВА88-40 с ПРП-1-40

ВА88-40

tdme.ru

304

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

ВА88-40 с выдвижными панелями заднего присоединения к вертикальным шинам ПМ2/В-40

ВА88-40 с выдвижными панелями переднего присоединения ПМ2/П40

tdme.ru

305

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

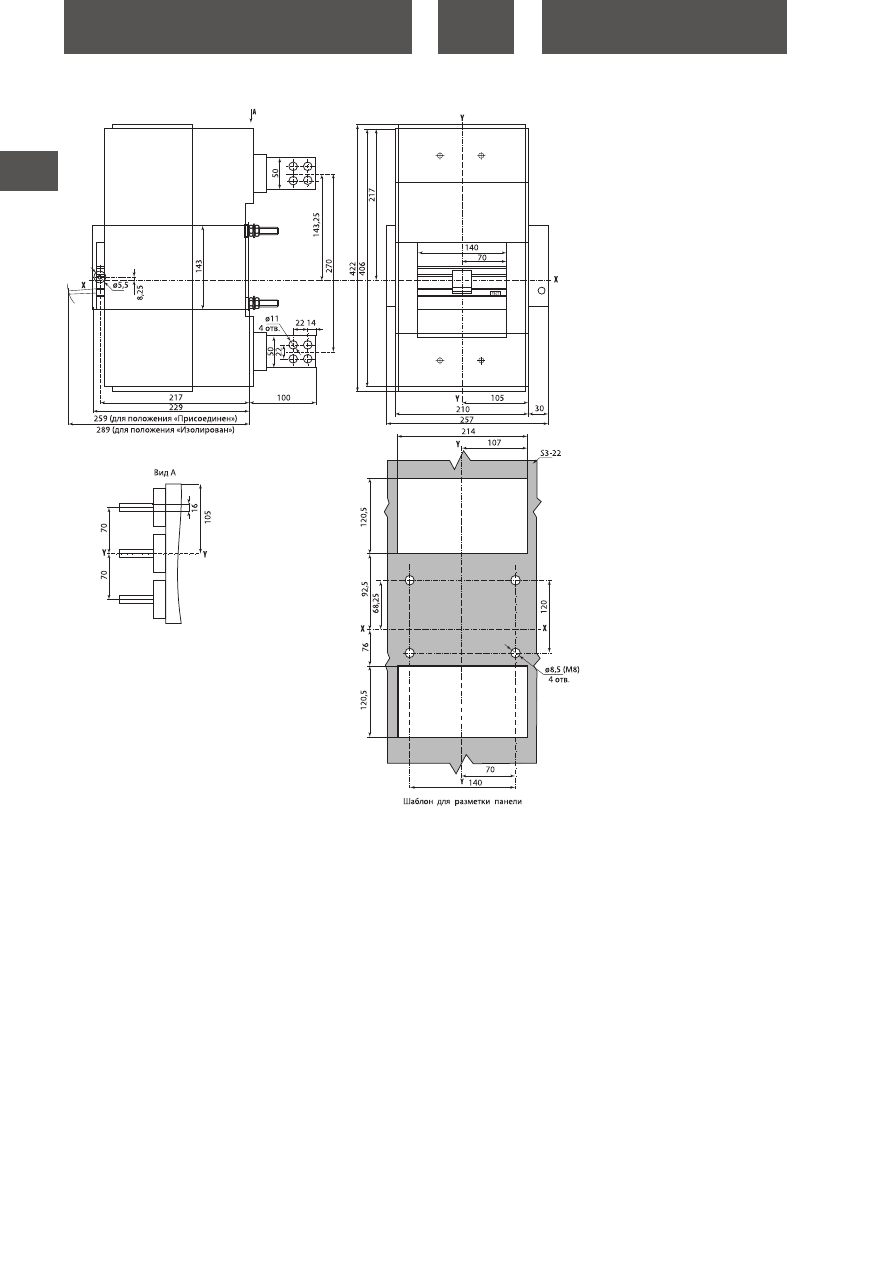

ВА88-43

ВА88-43 с выдвижными панелями переднего присоединения ПМ2/П43

tdme.ru

306

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

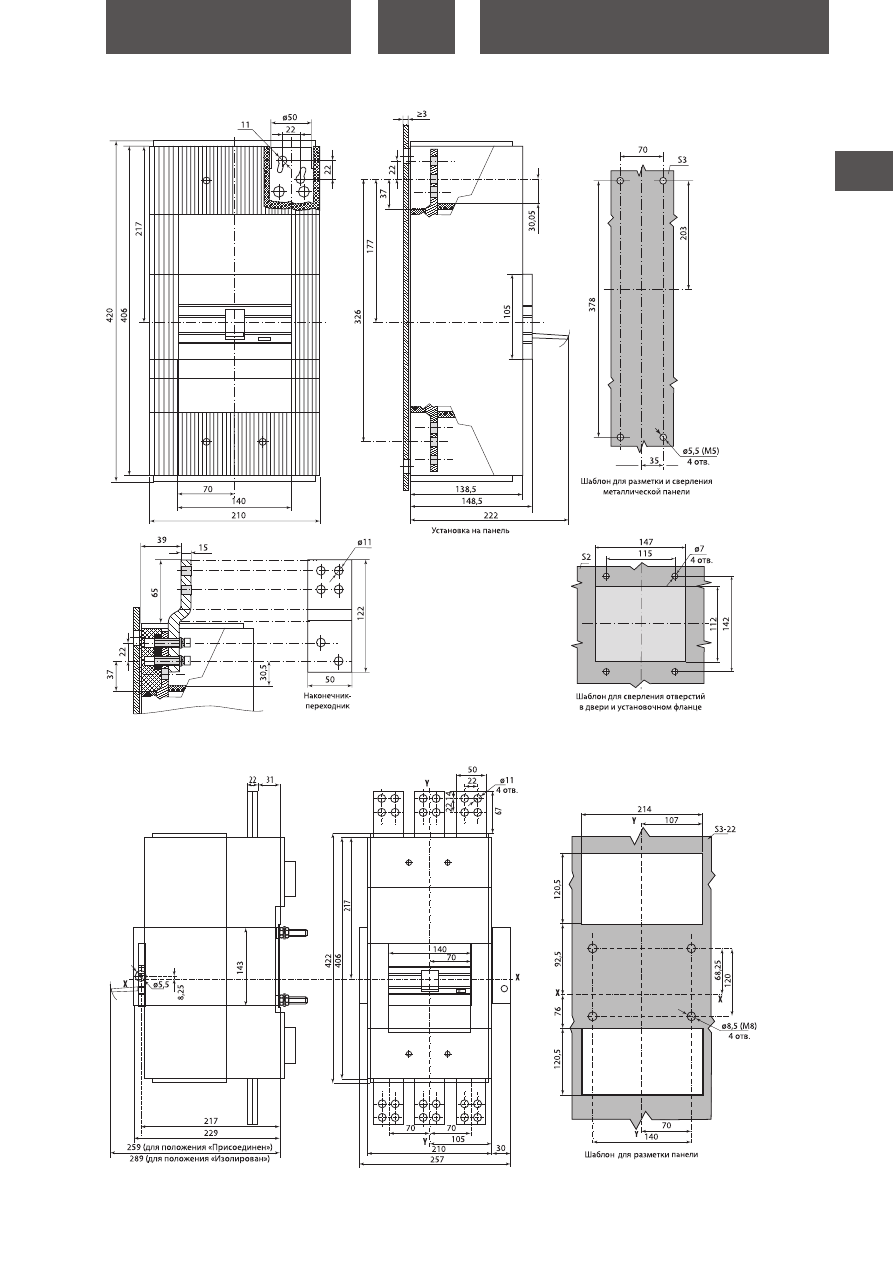

ВА88-43 с выдвижными панелями заднего присоединения к вертикальным шинам ПМ2/В-43

tdme.ru

307

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Номинальный ток

 – величина тока в амперах

(А), которую выключатель способен пропускать

бесконечно долго без отключения цепи.

Уставка электромагнитного расцепителя

 -

минимальное значение тока выключателя по

отношению к номинальному, приводящее к

отключению электрической цепи от источника.

Номинальное рабочее напряжение

 –

напряжение переменного тока (знак~), при

котором аппарат работает в нормальных

условиях.

Категория применения А

 означает, что

аппарат предназначен для мгновенного

отключения нагрузки К3 без задержки.

Категория В – селективное отключение с

задержкой срабатывания.

Предельная отключающая способность

(Iсu)

– максимальный ток короткого

замыкания, который автоматический

выключатель способен отключить и остаться в

работоспособном состоянии.

Рабочая отключающая способность (Ics)

 –

величина тока короткого замыкания, который

автоматический выключатель способен

отключить, после чего сразу же снова

включиться и остаться в работоспособном

состоянии.

Номинальное импульсное выдерживаемое

напряжение

– импульсное напряжение,

установленное изготовителем для

оборудования или его отдельных частей,

характеризующее способность изоляции

выдерживать временные перегрузки по

напряжению.

Возможность самостоятельно

устанавливать дополнительные

аксессуары.

•  Возможность монтажа на DIN-рейку при помощи специальной

скобы.

•  Возможность установки под углом до 30° в любую сторону без

изменений номинальных характеристик.

•  Двойная изоляция – полное отделение силовых цепей от цепей

аксессуаров.

Преимущества

•  Высокое качество.

Низкая цена.

•  Компактные габаритные размеры.

•  Совместимость с дополнительными устройствами, предназна-

ченными для автоматических выключателей серии ВА88.

•  Гарантия 5 лет.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СЕРИИ

 ВА87

Назначение

•  Проведение тока в нормальном режиме.

•  Отключение тока при коротких замыканиях, перегрузке.

•  Оперативное включение и выключение электрических цепей.

Применение

•  Жилое и гражданское строительство.

•  Производственные объекты.

•  Электроподстанции.

Материалы

•  Корпус из стеклонаполненного полиамида обеспечивает

устойчивость к деформациям, возникающим при коротком

замыкании и ударных нагрузках.

Конструкция

Сертификат ТР ТС

гарантия

5

лет

IP20

Маркировка

до

630 А

Декларация

соответствия

tdme.ru

308

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

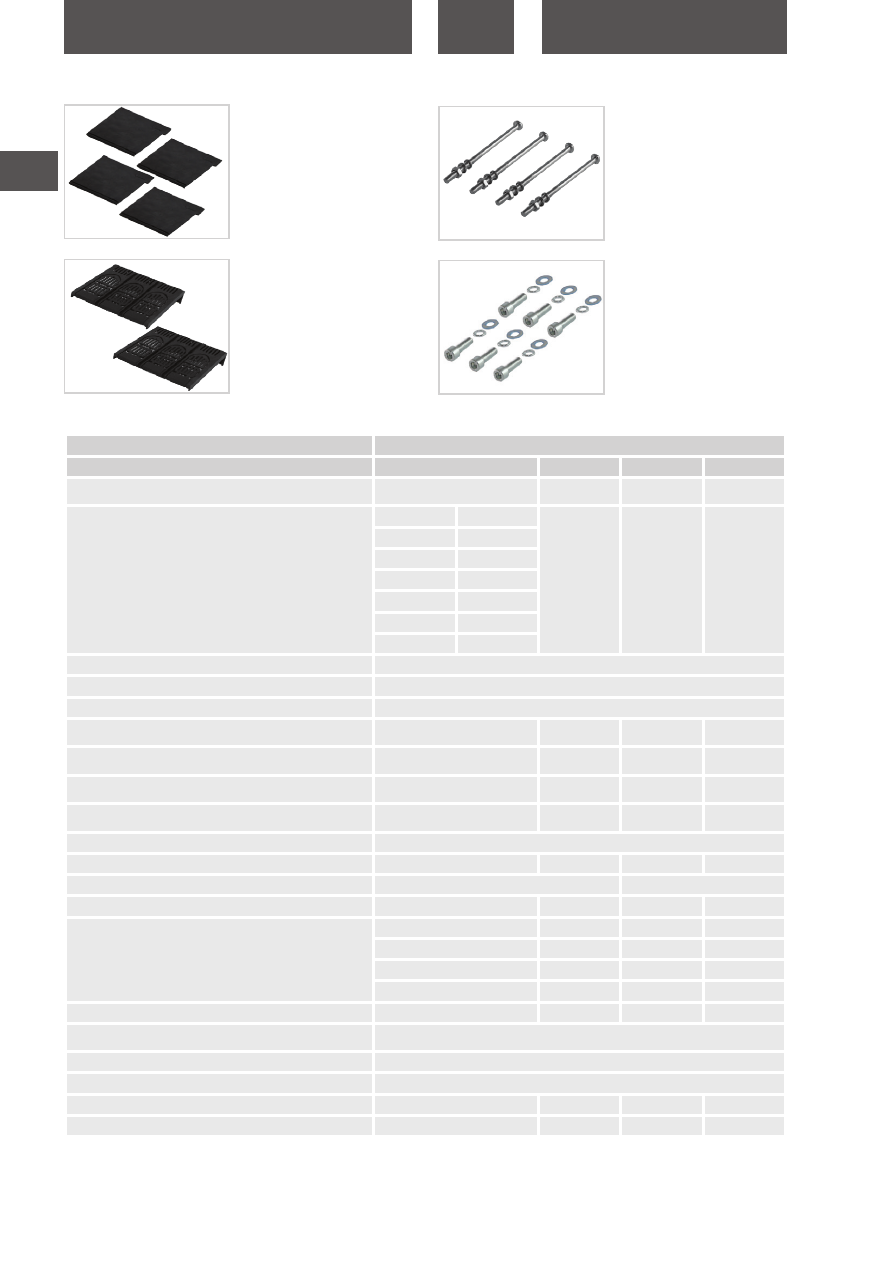

Комплект винтов для крепления

на панель (для ВА87-33, ВА87-35,

ВА87-37, ВА87-39).

Комплект для присоединения

внешних проводников (для



ВА87-35, ВА87-37, ВА87-39).

Межфазные перегородки

(для ВА87-33, ВА87-35, ВА87-37,

ВА87-39).

Защитные панели

(для ВА87-39).

Технические характеристики

Комплектация

Наименование параметра

Значение

 Габарит выключателя по коммутируемому току,I nm

ВА87-33

ВА87-35

ВА87-37

ВА87-39

Номенклатура исполнений по номинальному току Ie, A

12,5; 16; 20; 25; 32; 40; 50; 63; 80;

100; 125; 160

100; 125; 160;

200; 250

200; 250; 315;

400

315; 400; 500;

630

Кратность отключаемого тока (режим испытаний)

12,5

50

10In±20%

10In±20%

10In±20%

16

 63

20

80

25

100

32

125

40

160

500А±20%

10In±20%

Номинальное напряжение электрической сети, Ue, В

400/690

Номинальная частота тока электрической сети, Гц

50

Номинальное напряжение изоляции, Ui, В

690

 Номинальная предельная наибольшая отключающая

способность, Icu, при Ue 400 B, кА

18

25

36

55

Номинальная предельная наибольшая отключающая

способность, Icu, при Ue 690 B, кА

6

8

15

20

Номинальная предельная рабочая отключающая способность,

Ics, при Ue 400 B, кА

11

15

22

33

Номинальная предельная рабочая отключающая способность,

Ics, при Ue 690 В, кА

4

5

9

12

 Категория применения

А

Суммарное число циклов В/О, не менее

10 000

10 000

8000

6000

 Электрическая износостойкость, циклов В/О, не менее

1500

1000

 Механическая износостойкость, циклов В/О, не менее

8500

8500

7000

5000

Наличие драг. металлов - серебро, не менее, г/3 полюса

1,02 (от 12,5 до 50 А)

1,83 (100; 125 А) 2,82 (200; 250 А)  4,02 (315; 400 А)

1,17 (63; 80 А)

1,92 (160 А)

3,6 (315; 400 А)

6,48 (500 А)

1,83 (100; 125 А)

2,43 (200; 250 А)

8,28 (630 А)

1,92 (160 А)

 Максимальное сечение подключаемого провода, мм²

35

70

120

185

Климатическое исполнение и категория размещения по

ГОСТ15150-69

УХЛ3

Степень защиты по ГОСТ 14254-96

IP20

Режим работы

продолжительный

Средняя масса выключателя, кг

0,8

1,08

2,9

3,5

Габаритные размеры (Д х В х Г) мм

76х120х78,5

104х139х78,5

120х180х130

140х215х130
