ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

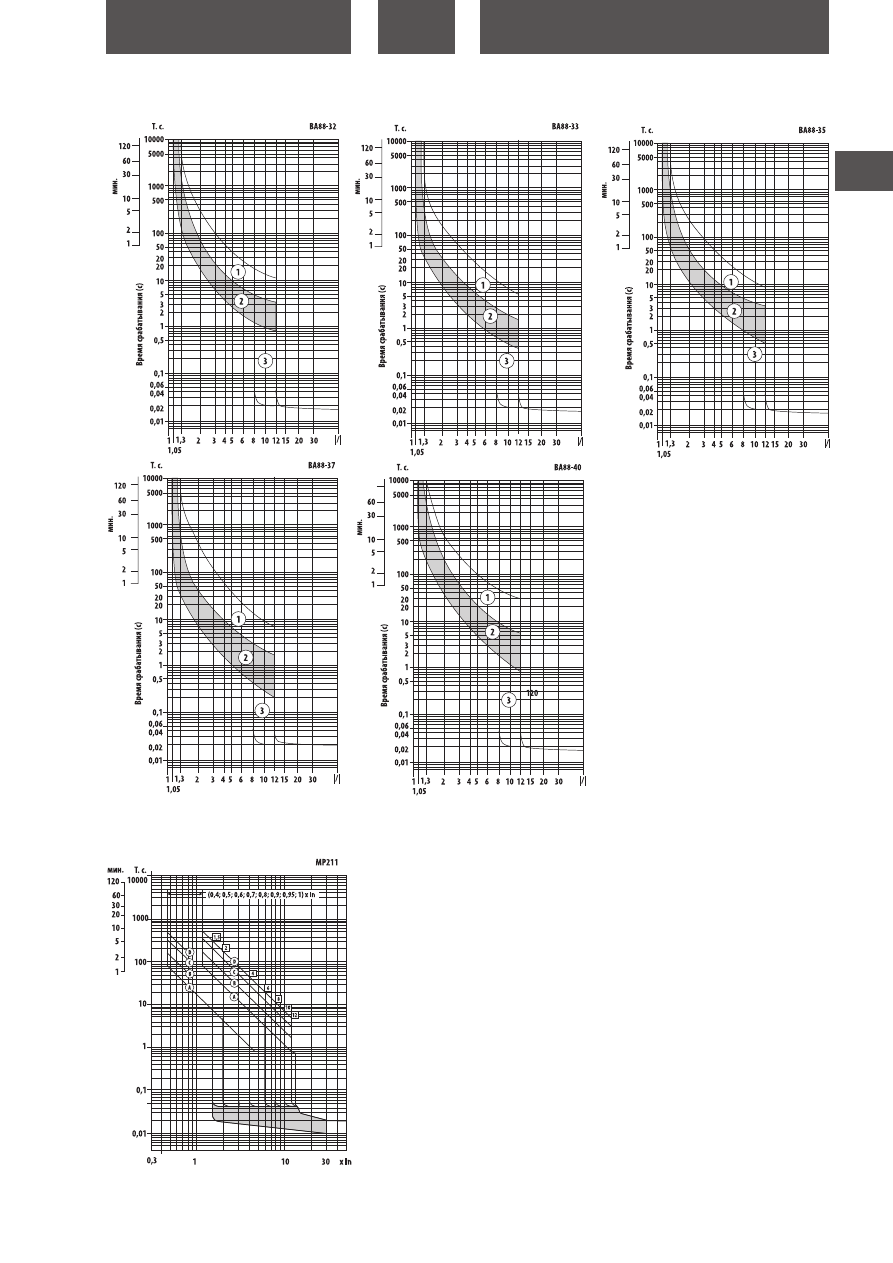

Время-токовые характеристики срабатывания выключателей ВА88 с электронным расцепителем

Время-токовые характеристики срабатывания выключателей ВА88 с тепловым и электронным расцепителем

1 – время-токовая характеристика

теплового расцепителя с холодного

состояния;

2 – время-токовая характеристика

теплового расцепителя с нагретого

состояния;

3 – зона срабатывания электромагнит-

ного расцепителя сверхтока.

•  Буквами А, В, С, D обозначены временные интервалы срабаты-

вания защиты от перегрузки, выбираемые с помощью пере-

ключателей. Выдержки времени срабатывания защиты можно

установить от 10 до 20 мс до нескольких минут.

•  Кратность отключаемого тока может быть установлена от











1,5  I/In до 12  I/In соответствующим переключателем, который

имеет 8 положений, начиная с 0,4In.

•  Использование электронного микроконтроллерного аналога

термомагнитного расцепителя позволяет изменять время-

токовую характеристику срабатывания выключателя в широких

пределах и использовать его как в категории «А», так и в катего-

рии «В» (групповая селективная защита объекта).

tdme.ru

278

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Сечения подключаемых к выводам проводников

Наименование

Номинальный

ток, А

Сечение жесткого

медного (алюминиевого)

одножильного проводника,

мм

2

Сечение гибкого

медного

(алюминиевого)

проводника, мм

2

Сечение (размеры, мм)

медной шины, мм

2

Сечение (размеры, мм)

алюминиевой шины, мм

2

ВА88-32

12,5

1 (2)

2,5 (2,5)

0,75 (2)

2,5 (2,5)

-

-

-

-

16

1,5 (2)

4 (6)

1 (2)

4 (6)

-

-

-

-

25

2,5 (4)

6 (8)

1,5 (2)

4 (6)

-

-

-

-

32

2,5 (4)

10 (16)

1,5 (2)

6 (8)

-

-

-

-

40

4 (6)

16 (25)

2,5 (4)

10 (16)

-

-

-

-

50

6 (8)

16 (25)

2,5 (4)

10 (16)

-

-

-

-

63

6 (8)

25 (35)

6 (8)

16 (25)

-

-

-

-

80

10 (16)

35 (50)

10 (16)

25 (35)

-

-

-

-

100

16 (25)

50 (70)

16 (25)

35 (50)

-

-

-

-

125

25 (35)

70 (70)

25 (35)

50 (70)

-

-

-

-

ВА88-33

16

1,5 (2)

4 (6)

1 (2)

4 (6)

-

-

-

-

25

2,5 (4)

6 (8)

1,5 (2)

4 (6)

-

-

-

-

32

2,5 (4)

10 (16)

1,5 (2)

6 (8)

-

-

-

-

40

4 (6)

16 (25)

2,5 (4)

10 (16)

-

-

-

-

50

6 (8)

16 (25)

2,5 (4)

10 (16)

-

-

-

-

63

6 (8)

25 (35)

6 (8)

16 (25)

-

-

-

-

100

16 (25)

50 (70)

16 (25)

35 (50)

-

-

-

-

125

25 (35)

70 (70)

25 (35)

50 (70)

-

-

-

-

160

35 (50)

95 (95)

35 (50)

70 (95)

-

-

-

-

ВА88-35

63

6 (8)

25 (35)

6 (8)

16 (25)

-

45 (15х3)

-

45 (15х3)

80

10 (16)

35 (50)

10 (16)

25 (35)

-

45 (15х3)

-

45 (15х3)

100

16 (25)

50 (70)

16 (25)

35 (50)

-

45 (15х3)

-

45 (15х3)

125

25 (35)

70 (70)

25 (35)

50 (70)

-

45 (15х3)

-

45 (15х3)

160

35 (50)

95 (150)

35 (50)

70 (95)

-

45 (15х3)

45 (15х3)

45 (15х3)

200

50 (70)

120 (185)

50 (70)

95 (150)

45 (15х3)

60 (20х3)

45 (15х3)

60 (20х3)

250

70 (95)

150 (240)

70 (95)

120 (185)

45 (15х3)

60 (20х3)

45 (15х3)

60 (20х3)

ВА88-37

250

70 (95)

150 (240)

70 (95)

120 (185)

60 (20х3)

120 (30х4)

75 (25х3)

120 (30х4)

315

95 (150)

240 (400)

95 (150)

185 (300)

75 (25х3)

120 (30х4)

75 (25х3)

120 (30х4)

400

-

-

-

-

75 (25х3)

120 (30х4)

75 (25х3)

120 (30х4)

ВА88-40

400

-

-

-

-

120 (30х4)

200 (40х5)

160 (40х4)

200 (40х5)

500

-

-

-

-

160 (40х4)

200 (40х5)

160 (40х4)

200 (40х5)

630

-

-

-

-

160 (40х4)

200 (40х5)

160 (40х4)

200 (40х5)

800

-

-

-

-

160 (40х4)

240* (40х6)

160 (40х4)

200 (40х5)

ВА88-40

1000

-

-

-

-

250 (50х5)

500* (50х10)

250 (50х5)

500* (50х10)

1250

-

-

-

-

250 (50х5)

500* (50х10)

250 (50х5)

500* (50х10)

1600

-

-

-

-

250 (50х5)

500* (50х10)

250 (50х5)

500* (50х10)

* указанные размеры шин отсутствуют в тексте ПУЭ (при этом при подборе шин обеспечивается эквивалентное равенство сечений).

Общие замечания:

1. Жилы проводов и кабелей на токи свыше 32 А (включительно)

или сечением свыше 16 мм

2

 должны иметь специальную подго-

товку в соответствии с требованиями ВСН139-83.

2. Допускается изменять размеры подключаемых шин. При этом

их сечение должно быть не менее указанных в таблице, а ширина

не более указанных в таблице.

3. Размеры подключаемых к выводам кабельных наконечников

необходимо подбирать с учетом размеров шин, указанных  в

таблице.

4. Токовые нагрузки на проводники необходимо уточнять в ПУЭ.

5. Размеры некоторых проводников даны из условия регулировки

уставки теплового расцепителя при использовании выключате-

лей с электронным расцепителем.

tdme.ru

279

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


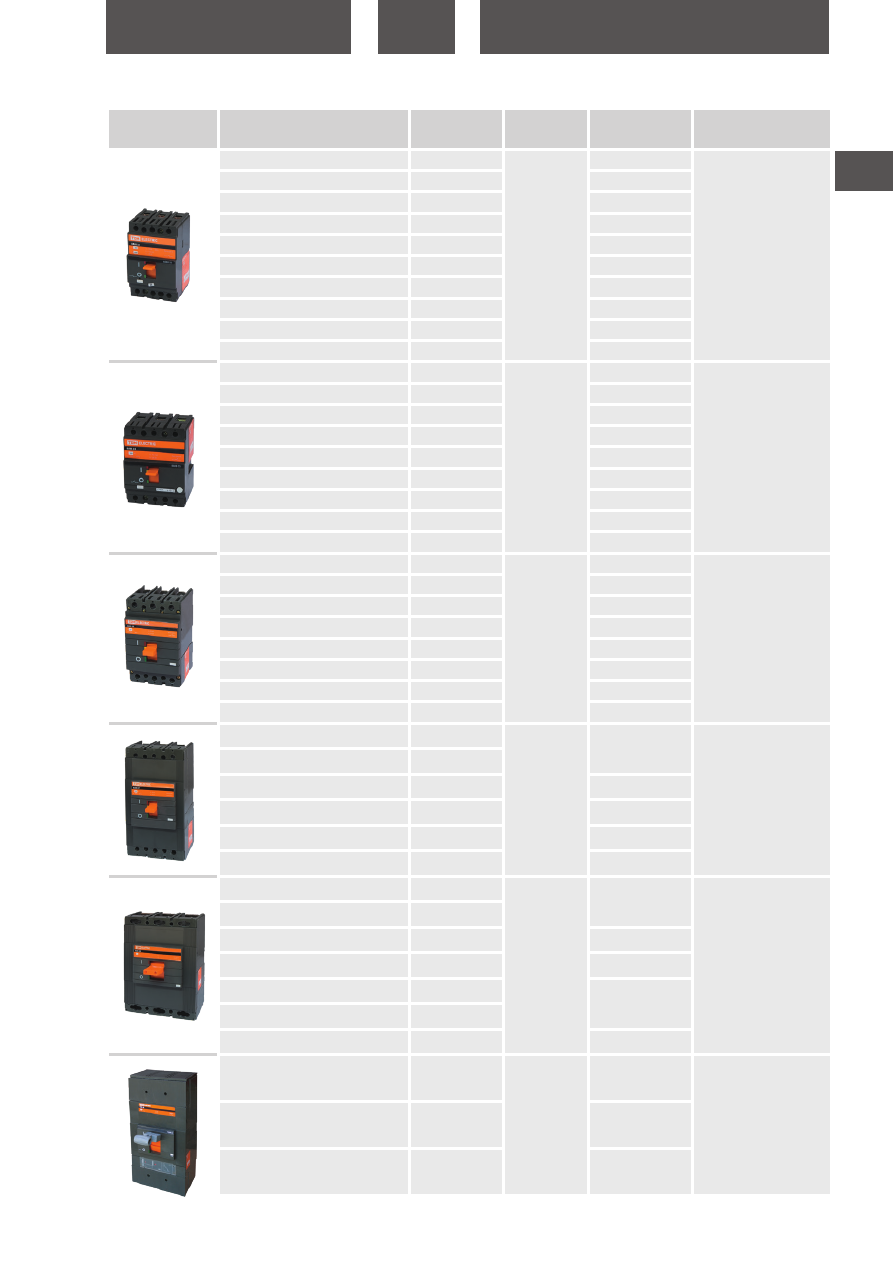

Наименование

Артикул

Число полюсов

Номинальный ток, А

Номинальная предельная

отключающая

способность, кА

ВА88-32 3Р 12,5 А 25 кА TDM

SQ0707-0025

3

12,5

25

ВА88-32 3Р 16 А 25 кА TDM

SQ0707-0001

16

ВА88-32 3Р 25 А 25 кА TDM

SQ0707-0002

25

ВА88-32 3Р 32 А 25 кА TDM

SQ0707-0003

32

ВА88-32 3Р 40 А 25 кА TDM

SQ0707-0004

40

ВА88-32 3Р 50 А 25 кА TDM

SQ0707-0005

50

ВА88-32 3Р 63 А 25 кА TDM

SQ0707-0006

63

ВА88-32 3Р 80 А 25 кА TDM

SQ0707-0007

80

ВА88-32 3Р 100 А 25кА TDM

SQ0707-0008

100

ВА88-32 3Р 125 А 25 кА TDM

SQ0707-0009

125

ВА88-33 3Р 16 А 35 кА TDM

SQ0707-0026

3

16

35

ВА88-33 3Р 32 А 35 кА TDM

SQ0707-0027

32

ВА88-33 3Р 40 А 35 кА TDM

SQ0707-0028

40

ВА88-33 3Р 50 А 35 кА TDM

SQ0707-0029

50

ВА88-33 3Р 63 А 35 кА TDM

SQ0707-0030

63

ВА88-33 3Р 80 А 35 кА TDM

SQ0707-0010

80

ВА88-33 3Р 100 А 35 кА TDM

SQ0707-0011

100

ВА88-33 3Р 125 А 35 кА TDM

SQ0707-0012

125

ВА88-33 3Р 160 А 35 кА TDM

SQ0707-0013

160

ВА88-35 3Р 63 А 35 кА TDM

SQ0707-0066

3

63

35

ВА88-35 3Р 80 А 35 кА TDM

SQ0707-0067

80

ВА88-35 3Р 100 А 35 кА TDM

SQ0707-0068

100

ВА88-35 3Р 125 А 35 кА TDM

SQ0707-0014

125

ВА88-35 3Р 160 А 35 кА TDM

SQ0707-0015

160

ВА88-35 3Р 200 А 35 кА TDM

SQ0707-0016

200

ВА88-35 3Р 250 А 35 кА TDM

SQ0707-0017

250

ВА88-35 3Р 315А 35кА TDM

SQ0707-0104

315

ВА88-35 250 А 35 кА с эл. расц.TDM

SQ0707-0096

3

250

35

ВА88-37 3Р 250 А 35 кА TDM

SQ0707-0018

ВА88-37 3Р 315 А 35 кА TDM

SQ0707-0019

315

ВА88-37 3Р 400 А 35 кА TDM

SQ0707-0020

400

ВА88-37 3Р 500А 35кА TDM

SQ0707-0105

500

ВА88-37 3Р 630А 35кА TDM

SQ0707-0106

630

ВА88-37 400 А 35 кА с эл. расц.TDM

SQ0707-0097

3

400

35

ВА88-40 3Р 400 А 35 кА TDM

SQ0707-0021

ВА88-40 3Р 500 А 35 кА TDM

SQ0707-0022

500

ВА88-40 3Р 630 А 35 кА TDM

SQ0707-0023

630

ВА88-40 3Р 800 А 35 кА TDM

SQ0707-0024

800

ВА88-40 800 А 35 кА с эл. расц. TDM

SQ0707-0098

ВА88-40 3Р 1000А 35кА TDM

SQ0707-0107

1000

ВА88-43 3Р 1000А 50кА с эл. расц. TDM

SQ0707-0062

3

1000

50

ВА88-43 3Р 1250А 50кА с эл. расц. TDM

SQ0707-0063

1250

ВА88-43 3Р 1600А 50кА с эл. расц. TDM

SQ0707-0064

1600

Ассортимент

tdme.ru

280

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0025

20

20

445

290

210

SQ0707-0001

SQ0707-0002

SQ0707-0003

SQ0707-0004

SQ0707-0005

SQ0707-0006

SQ0707-0007

SQ0707-0008

SQ0707-0009

SQ0707-0026

16

19

400

265

205

SQ0707-0027

SQ0707-0028

SQ0707-0029

SQ0707-0030

SQ0707-0010

SQ0707-0011

SQ0707-0012

SQ0707-0013

SQ0707-0066

6

19,5

460

225

310

SQ0707-0067

SQ0707-0068

SQ0707-0014

SQ0707-0015

SQ0707-0016

SQ0707-0017

SQ0707-0096

4

17

540

155

SQ0707-0017

22,5

370

305

330

SQ0707-0104

SQ0707-0018

SQ0707-0019

SQ0707-0097

SQ0707-0020

2

22

620

315

245

SQ0707-0105

SQ0707-0106

SQ0707-0021

SQ0707-0023

SQ0707-0098

550

330

200

SQ0707-0107

SQ0707-0024

620

315

245

SQ0707-0062

1

20

465

270

230

SQ0707-0063

SQ0707-0064

tdme.ru

281

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

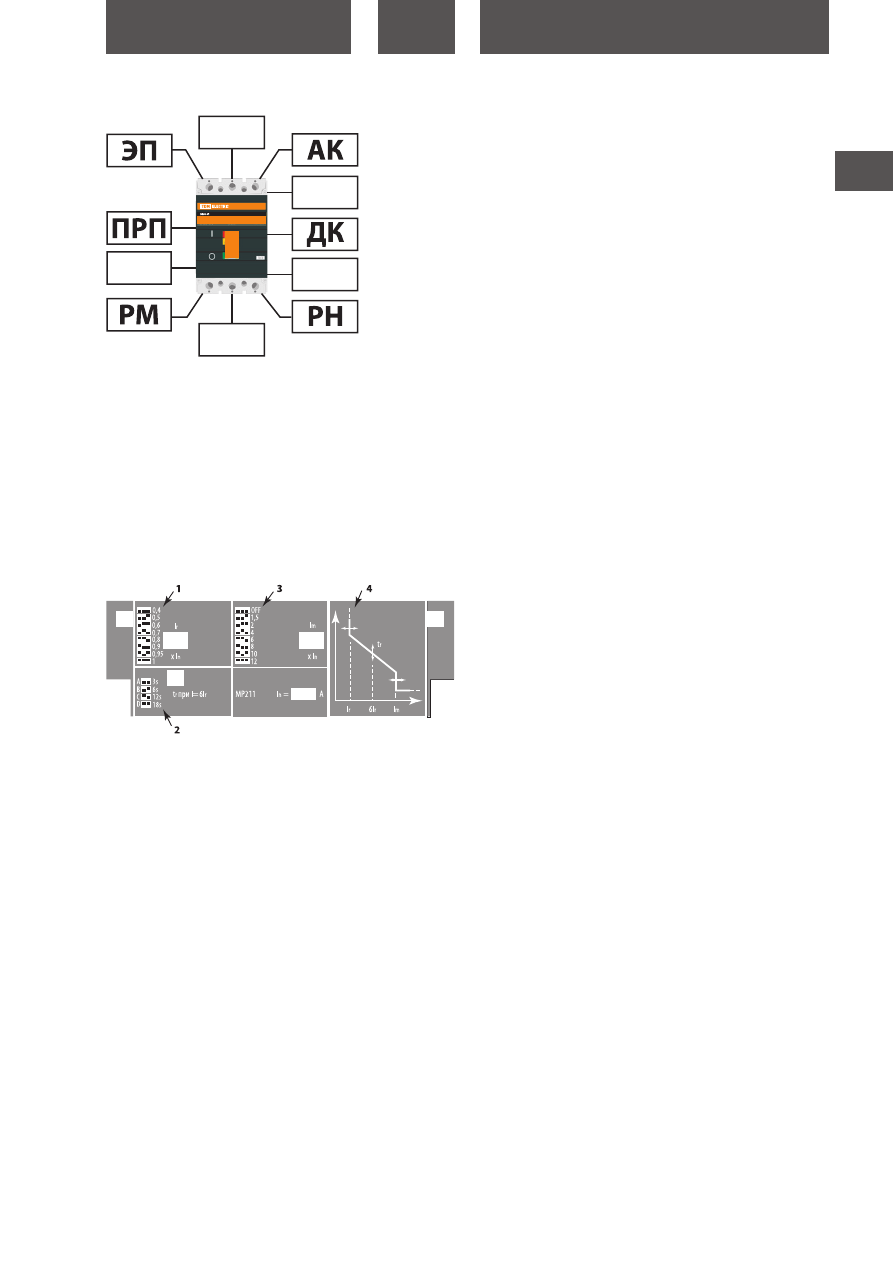

ПМ

РВ

МБ

RСS

З

Дополнительные устройства

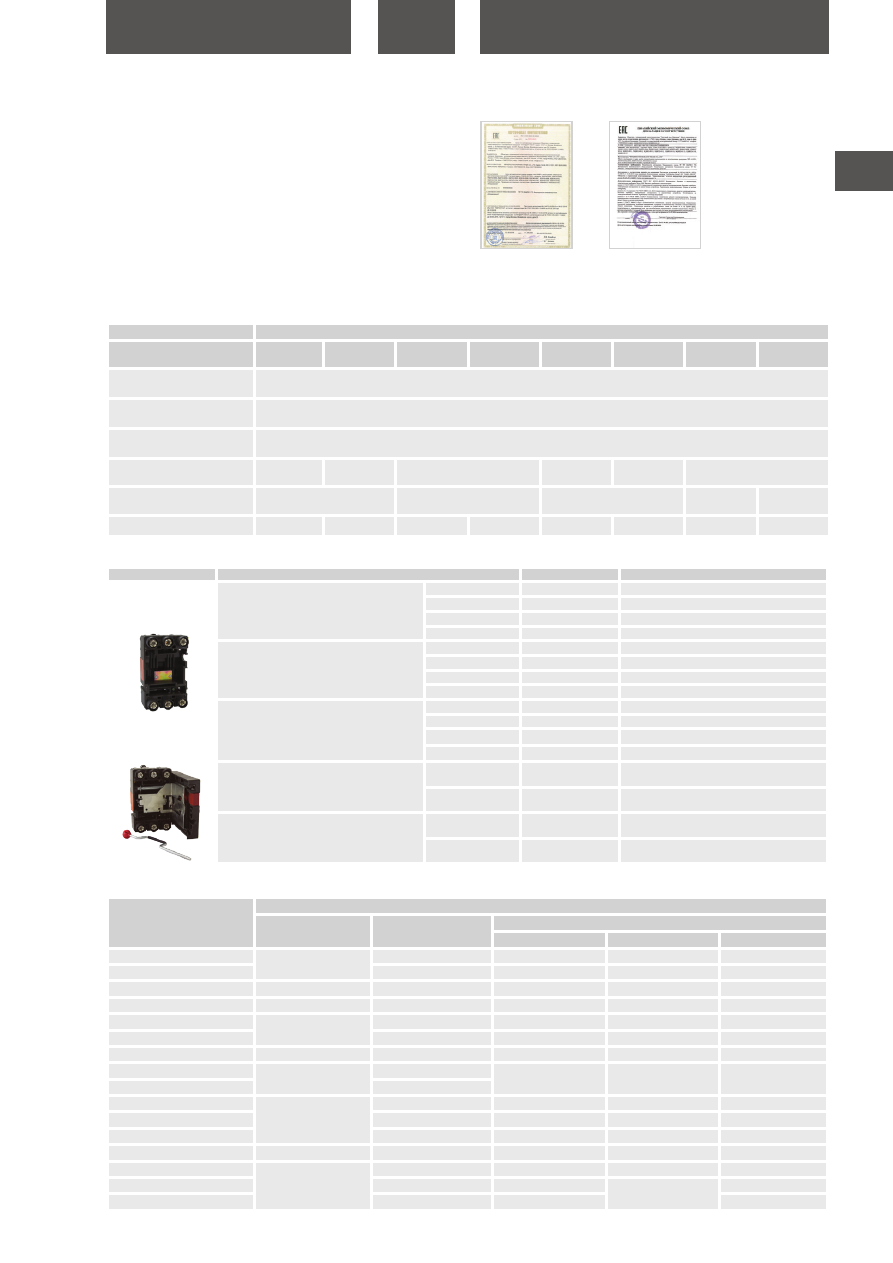

ПМ

 – панели втычные и выдвижные

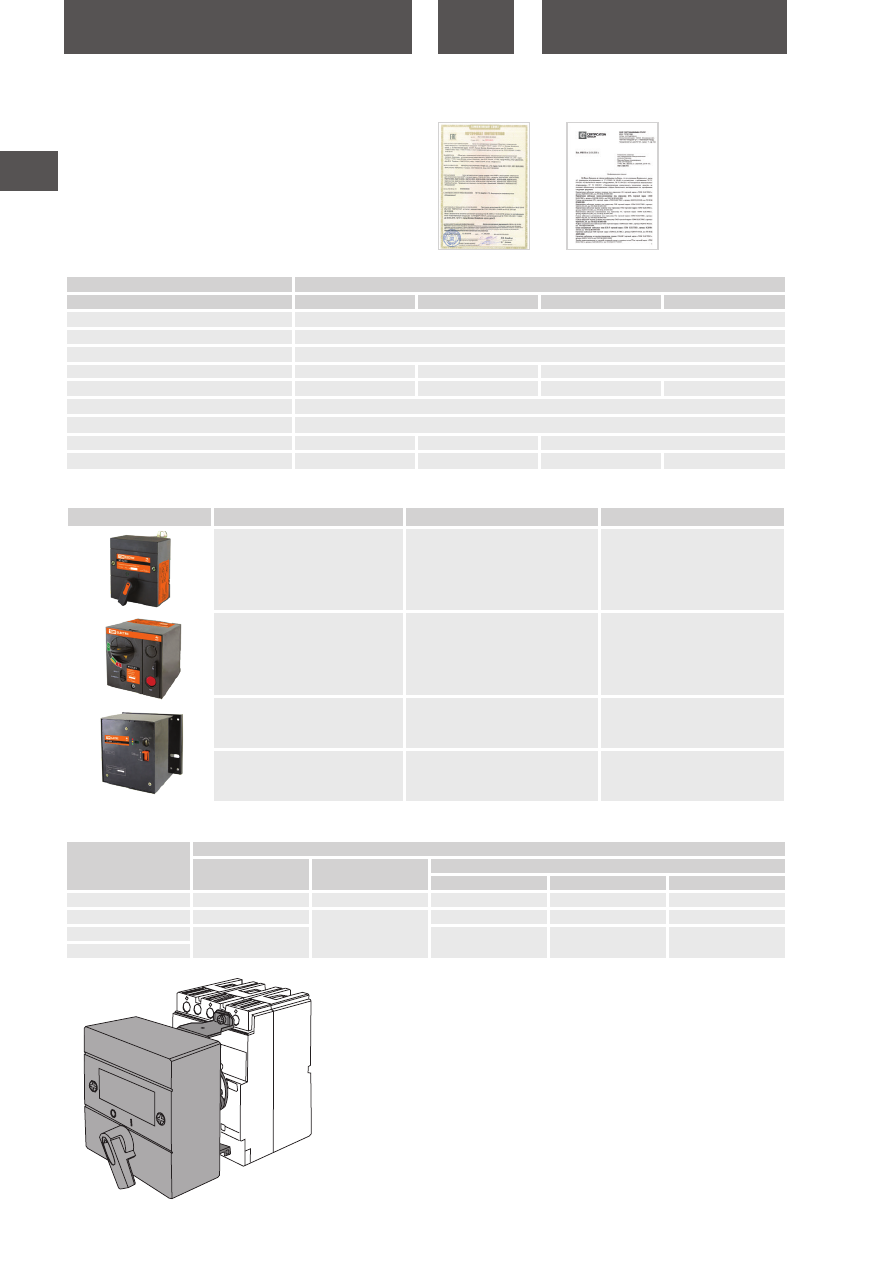

ЭП

 – электропривод

ПРП

 – привод ручной поворотный

МБ

 – механическая блокировка положения выключателя

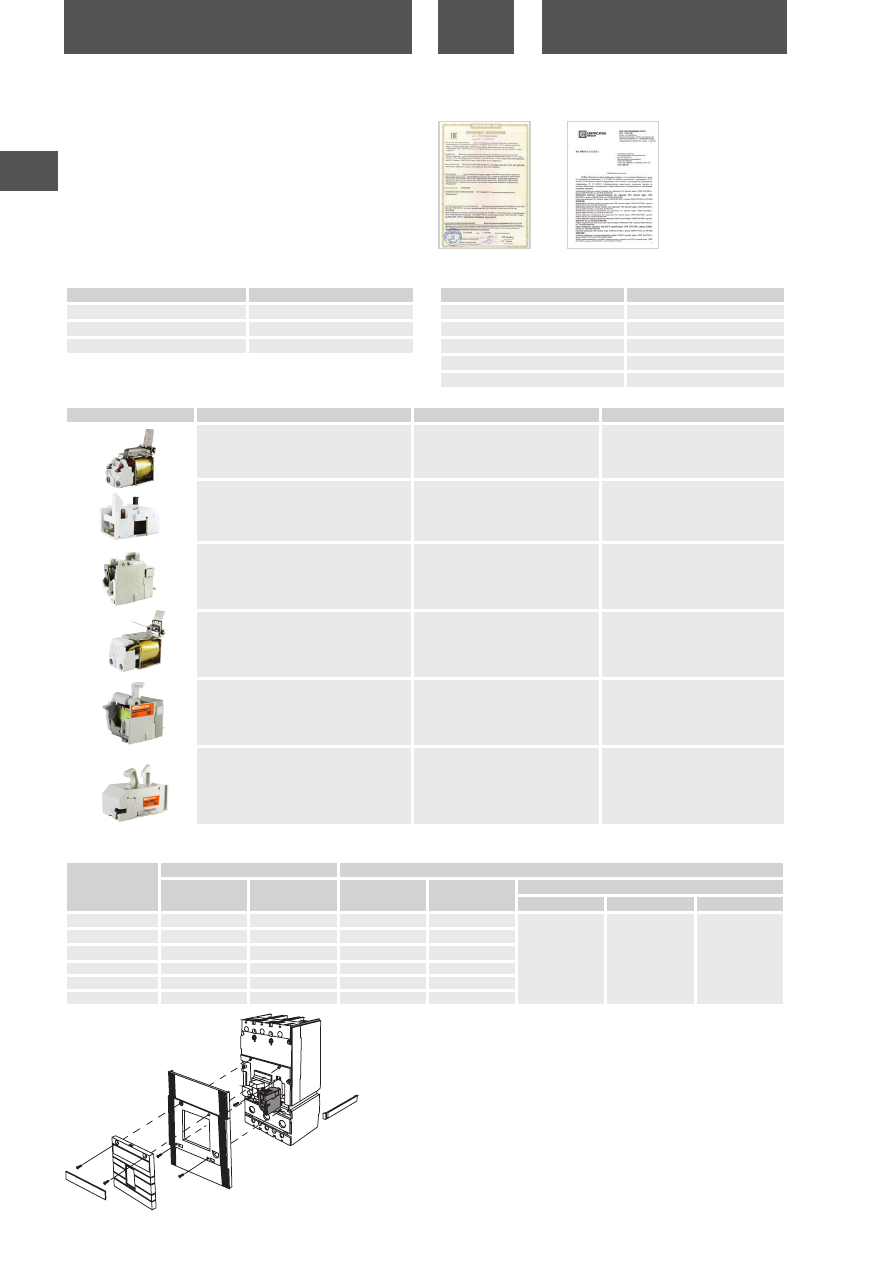

РМ

 – расцепитель  минимального напряжения

АК (АК+ДК)

 – аварийный контакт

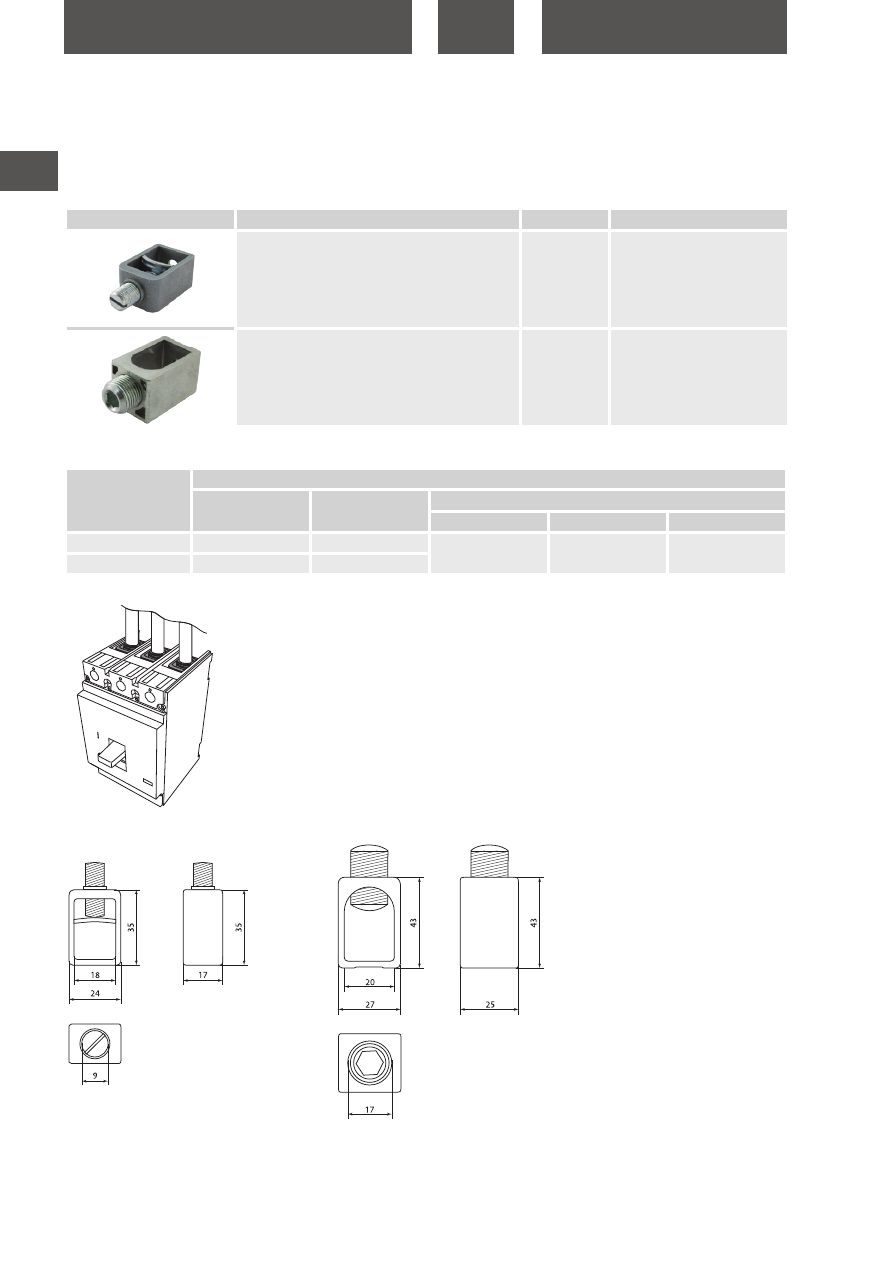

З

 – зажимы для  присоединения проводников

ДК

 – дополнительный контакт

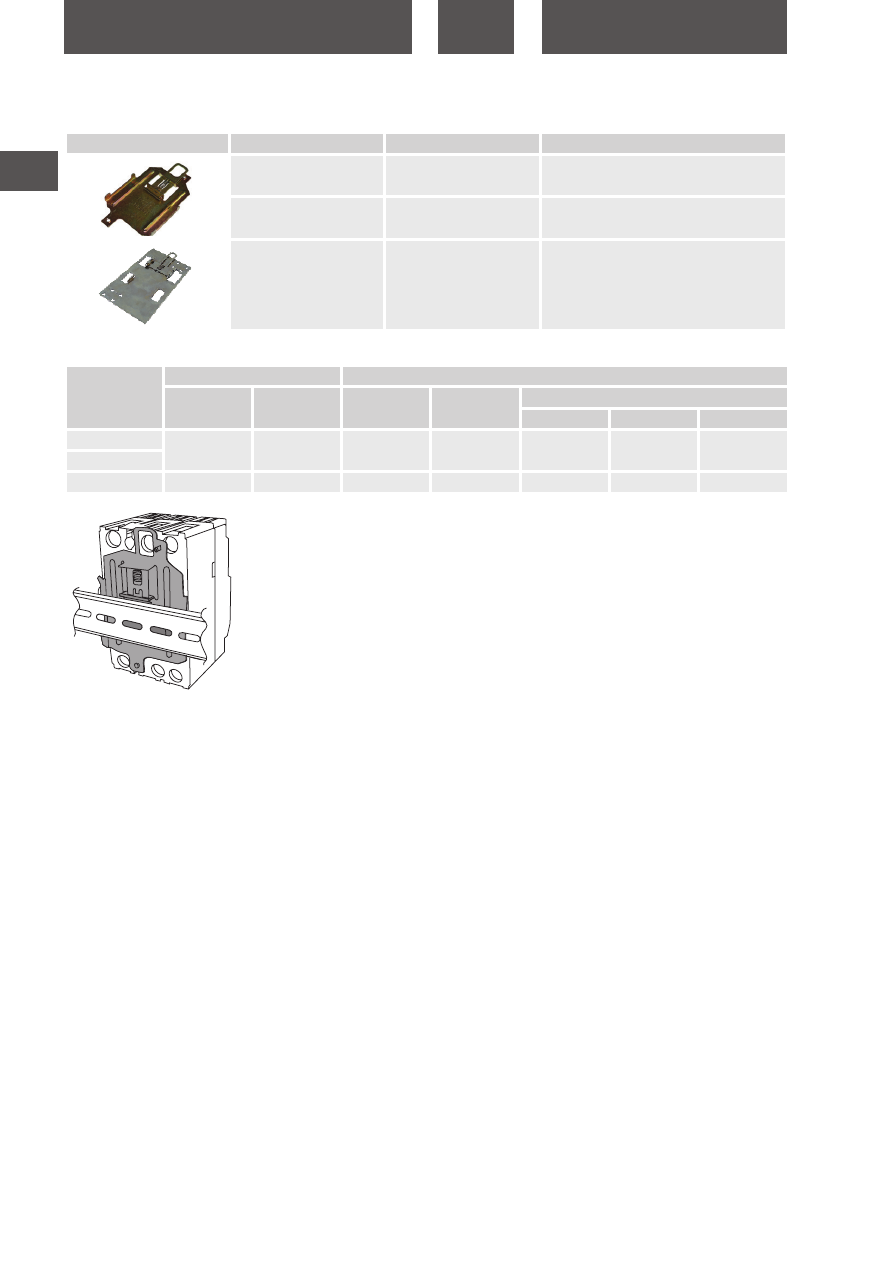

RCS

 – скобы крепления на DIN-рейку

РН

 – независимый расцепитель

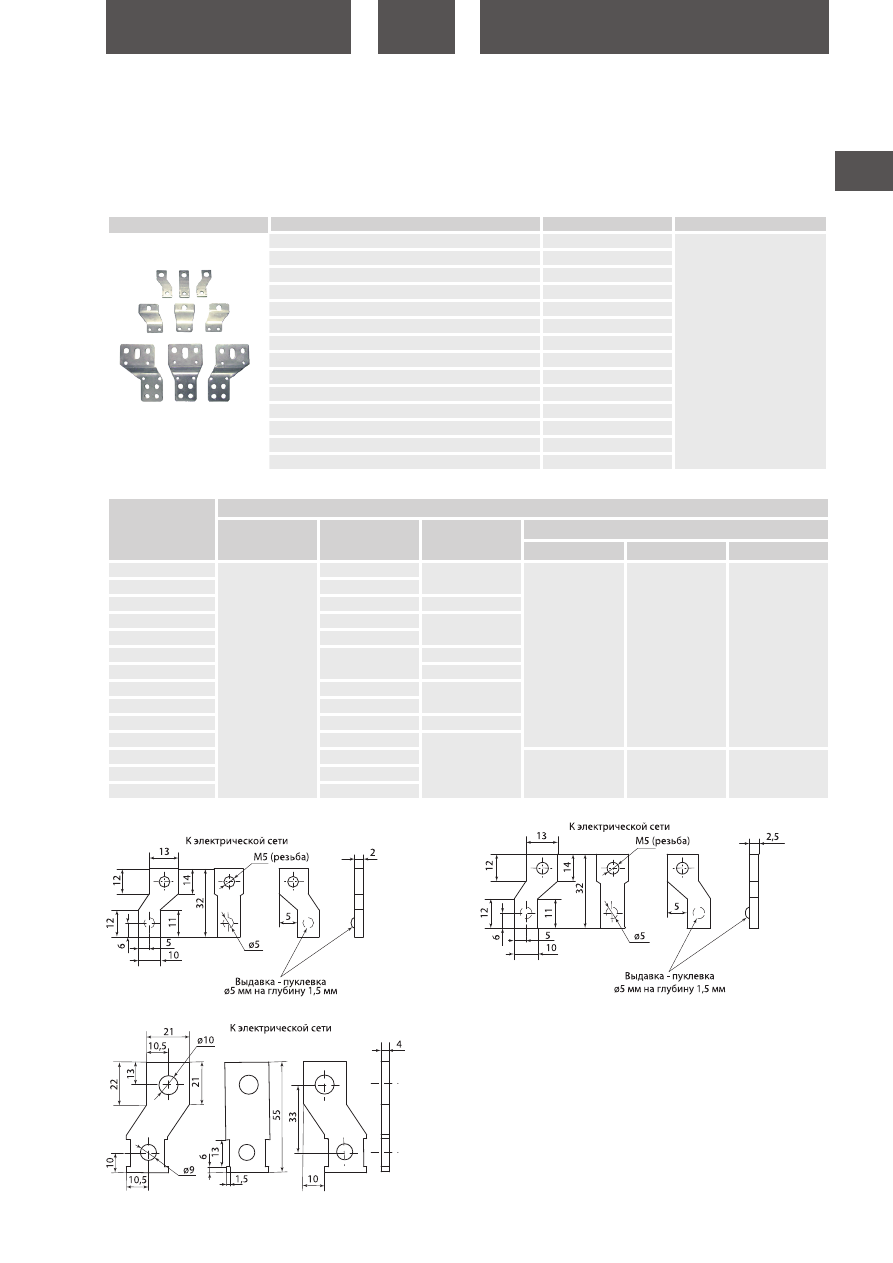

РВ

– расширенные выводы

•  Автоматические выключатели с электронным расцепителем

обеспечивают защиту от перегрузки и короткого замыкания

с помощью электронного расцепителя сверхтоков.  Это позво-

ляет обеспечить высокую надежность, точность срабатывания

и независимость от окружающих условий.

•  Электронный расцепитель  не требует отдельного питания

и  гарантирует правильную работу защиты при токе нагрузки

не менее 15% от номинального даже при наличии напряжения

только в одной фазе. Блок защиты включает в себя 3 трансфор-

матора тока, электронный модуль  и отключающий электро-

магнит, который воздействует непосредственно на механизм

выключателя.

1 – переключатель уставки защиты от перегрузки

2 – переключатель кривой срабатывания защиты от перегрузки

3 – переключатель уставки защиты от короткого замыкания

4 – график регулировки время-токовой характеристики

Автоматические выключатели ВА88 с электронным расцепителем МР 211

•  Трансформаторы тока, установленные внутри корпуса  расце-

пителя, обеспечивают электропитание электронной схемы рас-

цепителя и вырабатывают сигналы, необходимые для выполне-

ния функции защиты.

•  Защитные характеристики уставки срабатывания выбираются

потребителем непосредственно на передней панели выклю-

чателя установкой DIP-переключателей согласно приведенной

мнемосхеме.

•  Благодаря широкому диапазону регулирования уставок элек-

тронный расцепитель МР211 пригоден для всех распредели-

тельных сетей, в которых требуется  надежность и точность

срабатывания.

Габаритные размеры ВА88 указаны на стр. 263

tdme.ru

282

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

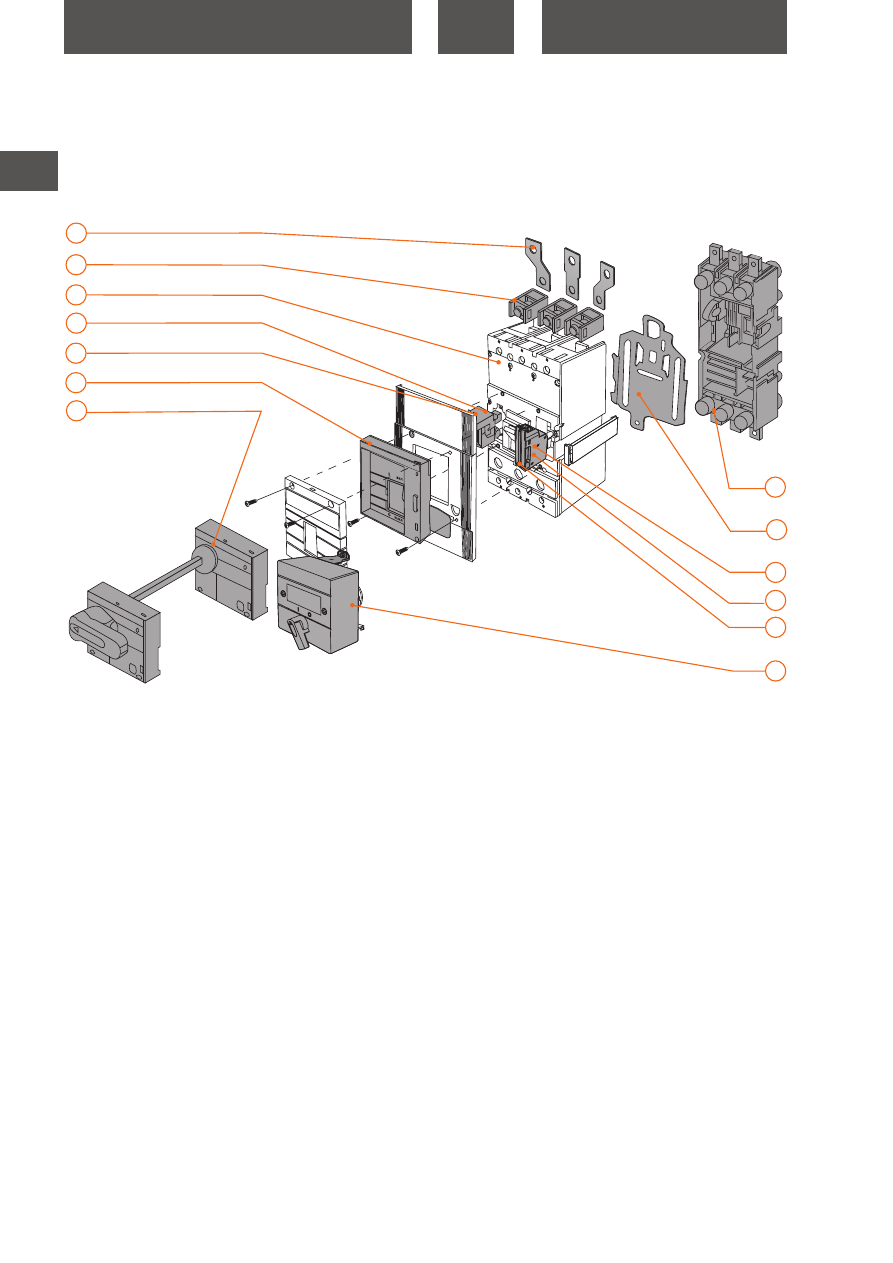

1 – автоматический выключатель

2 – панели втычные и выдвижные ПМ1, ПМ2

3 – электроприводы ЭП

4 – аварийный контакт АК

5 – дополнительный контакт ДК

6 – блок аварийного и дополнительного контактов АК+ДК

7 – независимый расцепитель РН

8 – расцепитель минимального напряжения РМ

9 – привод ручной поворотный ПРП

10 – механическая блокировка положения выключателя

11 – скобы для крепления на DIN-рейку

12 – расширенные выводы

13 – зажимы для присоединения внешних проводников

ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА К АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЯМ

 ВА88

2

6

5

4

7

9

12

13

1

11

8

10

3

tdme.ru

283

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Назначение

•  Комплектация автоматических выключателей серии ВА88, уста-

навливаемых в главных распределительных щитах, вводно-рас-

пределительных устройствах и щитах управления. Позволяют

осуществлять быструю замену автоматических выключателей  и

обеспечивают создание видимого разрыва в контактных пере-

ходах во время проведения профилактических работ на линии.

Применение

•  Преобразование выключателя серии ВА88 стационарного

исполнения в выключатель втычного (ПМ1) и выдвижного

(ПМ2) исполнения.

Технические характеристики

Наименование параметра

Значение

Модель

ПМ1/П-32,

ПМ1/Р-32

ПМ1/П-33,

ПМ1/Р-33

ПМ1/П-35,

ПМ1/Р-35

ПМ2/П-35,

ПМ2/Р-35

ПМ1/П-37,

ПМ1/Р-37

ПМ2/П-37,

ПМ2/Р-37

ПМ2/П 40,

ПМ2/В-40

ПМ2/В 43,

ПМ2/П-43

Номинальное рабочее

напряжение Ue, В

400

Диапазон рабочих

напряжений U, В

(0,2–1,2) Ue

Номинальная частота сети, Гц

50

Мощность рассеивания, не

более, Вт

5

10

15

30

20

30

Износостойкость, циклов В/О,

не менее

6000

5000

4000

3500

4000

Масса, не более, кг

0,9/1,1

1,2/1,3

1,7/2,7

2,3/6,0

3,7/4,3

2,8/9,5

9,5/11,0

24,0/22,5

Ассортимент


Наименование

Артикул

Тип автоматических выключателей

Втычная панель ПМ1 с передним

присоединением

ПМ1/П-32

SQ0707-0080

ВА88-32

ПМ1/П-33

SQ0707-0081

ВА88-33

ПМ1/П-35

SQ0707-0082

ВА88-35

ПМ1/П-37

SQ0707-0083

ВА88-37

Втычная панель ПМ1 с задним резьбовым
присоединением

ПМ1/Р-32

SQ0707-0084

ВА88-32

ПМ1/Р-33

SQ0707-0085

ВА88-33

ПМ1/Р-35

SQ0707-0086

ВА88-35

ПМ1/Р-37

SQ0707-0087

ВА88-37

Выдвижная панель ПМ2 с передним
присоединением

ПМ2/П-35

SQ0707-0088

ВА88-35

ПМ2/П-37

SQ0707-0089

ВА88-37

ПМ2/П-40

SQ0707-0090

ВА88-40

ПМ2/П-43

SQ0707-0091

ВА88-43

Выдвижная панель ПМ2 с задним
резьбовым присоединением

ПМ2/Р-35

SQ0707-0092

ВА88-35

ПМ2/Р-37

SQ0707-0093

ВА88-37

Выдвижная панель ПМ2 с

присоединениемк вертикальным шинам

ПМ2/В-40

SQ0707-0094

ВА88-40

ПМ2/В-43

SQ0707-0095

ВА88-43

ПАНЕЛИ ВТЫЧНЫЕ И ВЫДВИЖНЫЕ

ПМ1, ПМ2

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0080

12

11,7

360

290

185

SQ0707-0081

13

355

255

205

SQ0707-0082

6

10,5

465

280

255

SQ0707-0083

2

8

380

215

305

SQ0707-0084

8

8,7

360

290

185

SQ0707-0085

10,5

355

335

235

SQ0707-0086

3

7,5

470

275

195

SQ0707-0087

2

9,5

365

320

235

SQ0707-0088

6,5

SQ0707-0089

1

6,1

375

210

265

SQ0707-0090

11

425

305

250

SQ0707-0091

21,5

640

310

305

SQ0707-0092

2

7,5

360

320

235

SQ0707-0093

1

6

310

220

345

SQ0707-0094

11

315

310

305

SQ0707-0095

22

420

390



Сертификат

соответствия

Декларация

соответствия

tdme.ru

284

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Назначение

•  Дистанционное включение и отключение автоматических

выключателей серии ВА88.

Применение

•  Комплектация автоматических выключателей, устанавливае-

мых в главных распределительных щитах , вводно-распредели-

тельных устройствах, щитах управления.

ЭЛЕКТРОПРИВОДЫ

ЭП

Технические характеристики


Наименование

Артикул

Тип автоматического выключателя



Электропривод ЭП-32/33 230В TDM

SQ0707-0059

ВА88-32, ВА88-33



Электропривод ЭП-35/37 230В TDM

SQ0707-0060

ВА88-35, ВА88-37



Электропривод ЭП-40М 230В TDM

SQ0707-0061

ВА88-40

Электропривод ЭП-43М 230В TDM

SQ0707-0065

ВА88-43

Ассортимент

Упаковка

Наименование параметра

Значение

Модель

ЭП32/33

ЭП35/37

ЭП40

ЭП43

Номинальное рабочее напряжение Ue, В

230

Диапазон рабочих напряжений U, В

(0,85–1,1) Ue

Номинальная частота сети, Гц

50

Максимальная мощность при пуске, ВА

220

510

660

Номинальная потребляемая мощность, ВА

110

360

180

180

Время включения, не более, сек

0,1

Время отключения, не более, сек

0,1

Износостойкость, циклов В/О, не менее

8000

15000

3000

Масса, не более, кг

0,84

1,6

4,0

5,5

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0059

12

11

440

240

300

SQ0707-0060

8

12

410

260

230

SQ0707-0061

2

470

245

240

SQ0707-0065

Сертификат

соответствия

Отказное письмо

tdme.ru

285

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Тип контактов

Условный тепловой ток, А

Номинальный рабочий ток при напряжении питания, А

230 В, 50 Гц

400 В, 50 Гц

220 В, постоянного тока

АК-125/160 (АК-32/33)

4

2

2

0,2

АК-250/400 (АК-35/37)
АК-800/1600 (АК-40/43)
ДК-125/160 (ДК-32/33)

3

–

0,14

ДК-250/400 (ДК-35/37)

8

6

3,5

0,2

ДК-800/1600 (ДК-40/43)

Технические характеристики


Наименование

Артикул

Тип автоматического

выключателя


Наименование

Артикул

Тип автоматического

выключателя



АК-125/160

(АК-32/33) TDM

SQ0707-0053

ВА88-32, ВА88-33



АК+ДК-125/160

(АК+ДК-32/33) TDM

SQ0707-0099

ВА88-32, ВА88-33



АК-250/400

(АК-35/37) TDM

SQ0707-0054

ВА88-35, ВА88-37



АК+ДК-250/400

(АК+ДК-35/37) TDM

SQ0707-0100

ВА88-35, ВА88-37



АК-800/1600

(АК-40/43) TDM

SQ0707-0055

ВА88-40, ВА88-43



АК+ДК-800/1600

(АК+ДК-40/43) TDM

SQ0707-0101

ВА88-40, ВА88-43

ДК-125/160

(ДК-32/33) TDM

SQ0707-0056

ВА88-32, ВА88-33

ДК-250/400

(ДК-35/37) TDM

SQ0707-0057

ВА88-35, ВА88-37

ДК-800/1600

(ДК-40/43) TDM

SQ0707-0058

ВА88-40, ВА88-43

Ассортимент

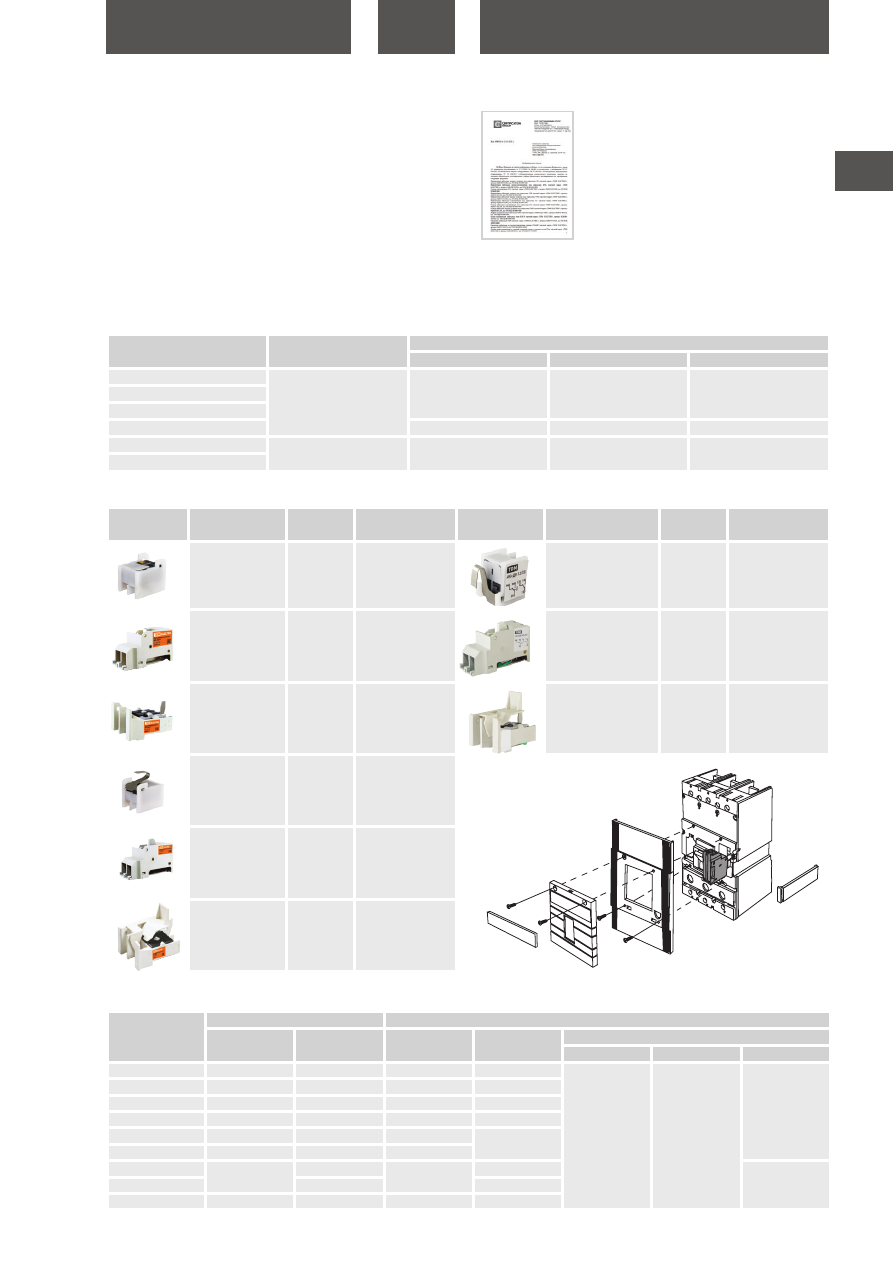

АВАРИЙНЫЕ КОНТАКТЫ

АК

ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ

ДК

БЛОКИ АВАРИЙНОГО И ДОПОЛНИТЕЛЬНОГО
КОНТАКТОВ

АК+ДК

Назначение

•

АК:

 Для сигнализации о срабатывании автоматического выклю-

чателя от:

– сверхтока (перегрузки или короткого замыкания);

– независимого расцепителя;

– расцепителя минимального напряжения;

– кнопки «ТЕСТ».

•

ДК:

 Для сигнализации о срабатывании автоматического выклю-

чателя – включено или отключено.

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0053

20

0,54

480

11,86

620

315

240

SQ0707-0054

10

0,82

240

9,2

SQ0707-0055

6

1,36

120

9,2

SQ0707-0056

20

0,54

480

11,86

SQ0707-0057

10

0,82

240

9,2

SQ0707-0058

6

1,36

120

SQ0707-0099

10

0,58

240

14

255

SQ0707-0100

0,51

12,2

SQ0707-0101

5

1,08

120

13

Отказное письмо

tdme.ru

286

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Назначение

•

РН:

 Для дистанционного отключения выключателя.

•

РМ:

 Для отключения выключателя при снижении фазного или

линейного напряжения на его входе до 70% от номинального,

а также для защиты от его включения, если напряжение в цепи

менее 85% от номинального.

Наименование параметра

Значение

Рабочее напряжение Ue при 50 Гц, В

230

Диапазон рабочих напряжений, Ue

(0,7–1,1)

Потребляемая мощность, ВА

150

Технические характеристики для РН


Наименование

Артикул

Тип автоматического выключателя



РН-125/160 (РН-32/33) TDM

SQ0707-0031

ВА88-32, ВА88-33



РН-250/400 (РН-35/37) TDM

SQ0707-0032

ВА88-35, ВА88-37



РН-800/1600 (РН-40/43) TDM

SQ0707-0033

 ВА88-40, ВА88-43

РМ-125/160 (РМ-32/33) TDM

SQ0707-0034

ВА88-32, ВА88-33

РМ-250/400 (РМ-35/37) TDM

SQ0707-0035

ВА88-35, ВА88-37

РМ-800/1600 (РМ-40/43) TDM

SQ0707-0036

ВА88-40, ВА88-43

Ассортимент

Наименование параметра

Значение

Рабочее напряжение Ue при 50 Гц, В

230

Диапазон напряжений включения, Ue

(0,85–1,1)

Диапазон напряжений удержания, Ue

(0,7–1,1)

Напряжение отключения, Ue

< 0,7

Потребляемая мощность, ВА

10

НЕЗАВИСИМЫЕ РАСЦЕПИТЕЛИ

РН

РАСЦЕПИТЕЛИ МИНИМАЛЬНОГО НАПРЯЖЕНИЯ

 РМ

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0031

20

0,72

240

15,38

460

225

310

SQ0707-0032

10

1,38

170

14,78

SQ0707-0033

5

2,45

60

13,26

SQ0707-0034

20

0,73

280

15,6

SQ0707-0035

10

1,58

140

16,8

SQ0707-0036

6

1,98

60

12,9

Упаковка

Технические характеристики для РМ

Сертификат

соответствия

Отказное письмо

tdme.ru

287

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Тип автоматического выключателя





ПРП-1 125  (ПРП-1-32) TDM

SQ0707-0048

ВА88-32

ПРП-1 160  (ПРП-1-33) TDM

SQ0707-0049

ВА88-33

ПРП-1 250  (ПРП-1-35) TDM

SQ0707-0050

ВА88-35

ПРП-1 400  (ПРП-1-37) TDM

SQ0707-0051

ВА88-37

ПРП-1800  (ПРП-1-40) TDM

SQ0707-0052

ВА88-40

Назначение

•  Управление автоматическими выключателями.

Применение

•  Преобразование вращательного движения в поступательное.

Особенности конструкции

•  Длина стержня ручного привода 500 мм.

Назначение

•  Для предотвращения включения автоматического выключа-

теля.

Ассортимент

Особенности конструкции

•  Возможность установки навесного замка для фиксации поло-

жения выключателя.

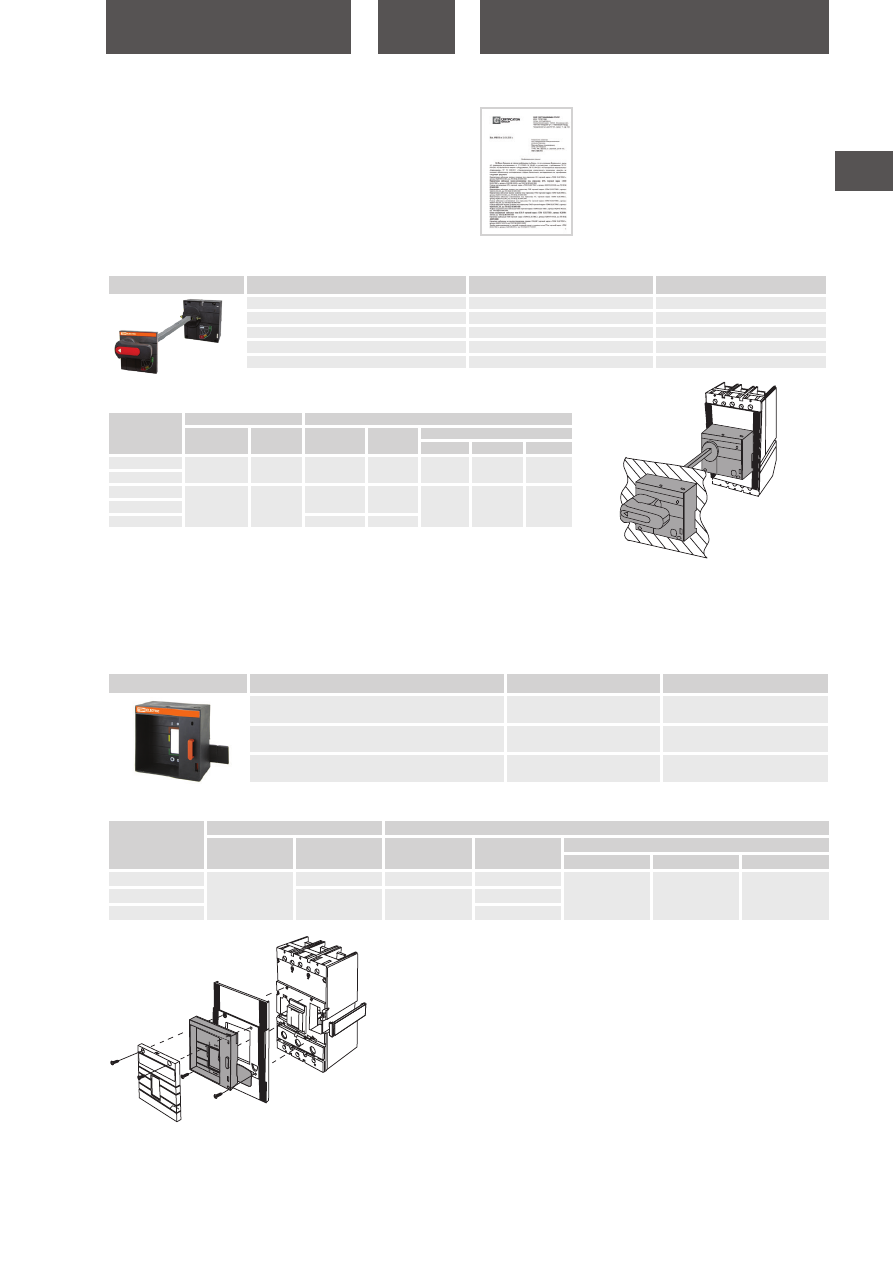

ПРИВОДЫ РУЧНЫЕ ПОВОРОТНЫЕ

ПРП

МЕХАНИЧЕСКИЕ БЛОКИРОВКИ ПОЛОЖЕНИЯ ВЫКЛЮЧАТЕЛЯ

Артикул

Групповая упаковка

Транспортная упаковка

Количество,

шт.

Масса, кг Количество,

шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0048

3

4,0

24

13,0

320

220

350

SQ0707-0049
SQ0707-0050

–

–

16

15,0

620

315

240

SQ0707-0051
SQ0707-0052

12

12,0

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0118

2

0,2

32

7,0

620

315

255

SQ0707-0119

0,4

24

10,0

SQ0707-0120

10,2


Наименование

Артикул

Тип автоматического выключателя

Механическая блокировка для ВА88-35/37 TDM

SQ0707-0118

ВА88-35, ВА88-37

Механическая блокировка для ВА88-40 TDM

SQ0707-0119

ВА88-40

Механическая блокировка для ВА88-43 TDM

SQ0707-0120

ВА88-43

Ассортимент

Упаковка

Отказное письмо

tdme.ru

288

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ


Наименование

Артикул

Тип автоматического выключателя



RCS-1 TDM

SQ0707-0046

ВА88-32



RCS-2 TDM

SQ0707-0047

ВА88-33

RCS-3 TDM

SQ0707-0117

ВА88-35

Ассортимент

СКОБЫ ДЛЯ КРЕПЛЕНИЯ НА DIN-РЕЙКУ

Упаковка

Артикул

Групповая упаковка

Транспортная упаковка

Количество, шт.

Масса, кг

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0046

10

0,85

170

14,53

460

220

310

SQ0707-0047

SQ0707-0117

1

0,15

100

15,00

445

290

210

tdme.ru

289

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Назначение

•  Для предотвращения перекрытия открытых шинопроводов в

НКУ из-за динамических нагрузок при возникновении коротко-

го замыкания и восстанавливающихся напряжений, а также для

удобства монтажа и профилактического обслуживания.

Ассортимент

РАСШИРЕННЫЕ ВЫВОДЫ


Наименование

Артикул

Количество штук в комплекте

Расширенные выводы для ВА88-32

SQ0707-0069

3

Расширенные выводы для ВА88-33

SQ0707-0070

Расширенные выводы для ВА88-35 до 160 А

SQ0707-0071

Расширенные выводы для ВА88-35 200 -250 А

SQ0707-0072

Расширенные выводы для ВА88-35 315А

SQ0707-0109

Расширенные выводы для ВА88-37

SQ0707-0073

Расширенные выводы для ВА88-37 500A - 630А

SQ0707-0110

Расширенные выводы для ВА88-40 400 А

SQ0707-0079

Расширенные выводы для ВА88-40 500 - 630 А

SQ0707-0074

Расширенные выводы для ВА88-40 800 А

SQ0707-0075

Расширенные выводы для ВА88-40 1000А

SQ0707-0112

Расширенные выводы для ВА88-43 1000 А

SQ0707-0078

Расширенные выводы для ВА88-43 1250 А

SQ0707-0076

Расширенные выводы для ВА88-43 1600 А

SQ0707-0077

Упаковка

Артикул

Транспортная упаковка

Количество штук в

комплекте

Количество, компл.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0069

3

820

21

300

200

120

SQ0707-0070

740

SQ0707-0071

124

20,9

SQ0707-0072

184

2

SQ0707-0073

72

SQ0707-0079

45

19

SQ0707-0074

20

SQ0707-0075

27

21

SQ0707-0078

15

SQ0707-0076

8

19

SQ0707-0077

7

20

SQ0707-0109

139

330

235

150

SQ0707-0110

55

SQ0707-0112

26

Материалы

•  Медь М1 с защитным гальваническим покрытием сплавом оло-

во-висмут.

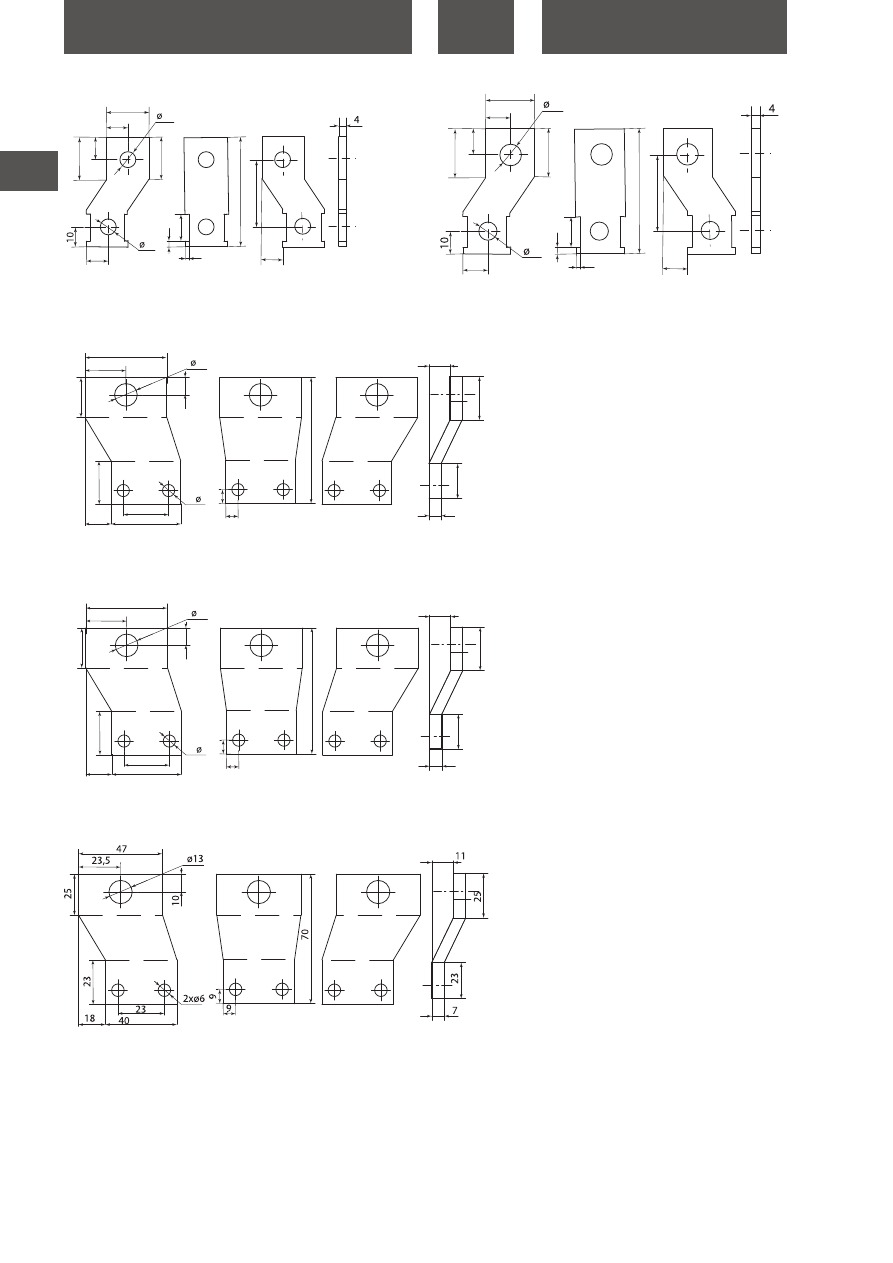

Габаритные размеры

(мм)

для ВА88-32 125 А

для ВА88-33 160 А

для ВА88-35 250 А

tdme.ru

290

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

24

24

72

52

15

3

4

24

13

12

12

10

15

14

50

5

4

25

13

7

2x

10

24

24

65

23

23

20

39

8

8

23

50

5

5

25

13

7

2x

10

24

24

65

23

23

20

39

6

6

23

для ВА88-40 800 А

для ВА88-40 400 А

для ВА88-40 500-630 А

20

20

55

33

15

3

2

20

10

12

12

9

10

9

для ВА88-37

для ВА88-35 до 160 А

К электрической сети

К электрической сети

К электрической сети

К электрической сети

К электрической сети

tdme.ru

291

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

К электрической сети

К электрической сети

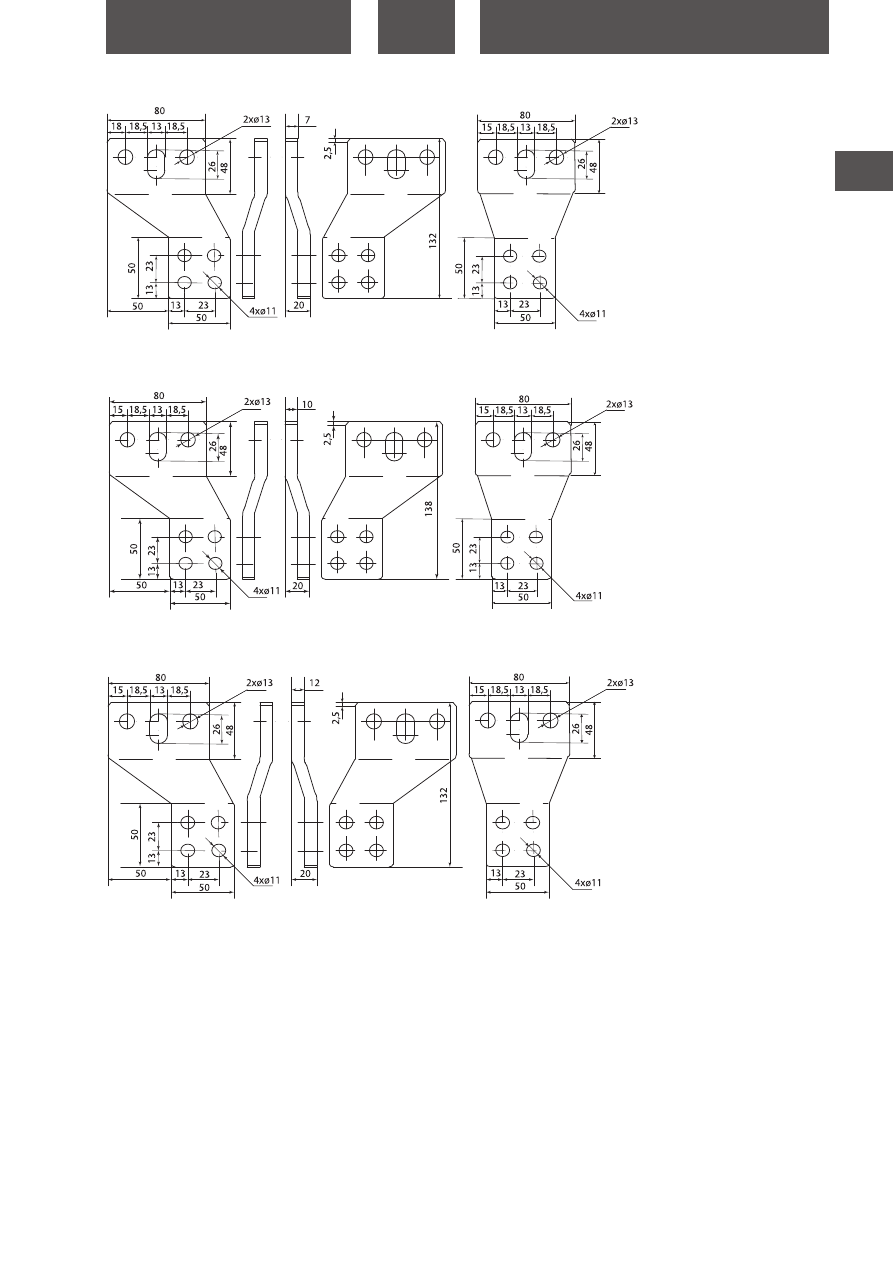

для ВА88-43 1000 А

для ВА88-43 1250 А

для ВА88-43 1600 А

К электрической сети

tdme.ru

292

2

ОБОРУДОВАНИЕ ЗАЩИТЫ И КОММУТАЦИИ

ДЛЯ ПРОМЫШЛЕННОЙ УСТАНОВКИ

Материалы

•  Зажимы для ВА88-35 изготовлены из цинкового сплава.

•  Зажимы для ВА88-37 изготовлены из алюминиевого сплава.

Назначение

•  Присоединение одножильных и многожильных проводников к

плоским выводам выключателей ВА88-35 и ВА88-37.

ЗАЖИМЫ ДЛЯ ПРИСОЕДИНЕНИЯ ВНЕШНИХ ПРОВОДНИКОВ

Ассортимент

Упаковка


Наименование

Артикул

Тип автоматического выключателя

Комплект зажимов для ВА88-35 ( комплект 3 шт. ) TDM

SQ0707-0102

ВА88-35

Комплект зажимов для ВА88-37 ( комплект 3 шт. ) TDM

SQ0707-0103

ВА88-37

Артикул

Транспортная упаковка

Количество, компл.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ0707-0102

80

15,26

300

200

120

SQ0707-0103

32

10,22

Габаритные размеры

(мм)

для ВА88-35

для ВА88-37
