ОБОРУДОВАНИЕ ПРОМЫШЛЕННОЙ
АВТОМАТИЗАЦИИ
2
Назначение
• Управление скоростью вращения и моментом на валу трехфаз-
ных асинхронных двигателей с короткозамкнутым ротором.
• Защита двигателя от короткого замыкания, отклонения от
номинального напряжения сети, перегрева.
• Автоматическое регулирование скорости вращения приво-
дных механизмов.
• Передача данных о параметрах работы электродвигателя по
сети АСУ ТП.
Применение
• Насосное оборудование и компрессорные установки.
• Системы вентиляции и кондиционирования.
• Системы водоснабжения и отопления.
• Механизация производственного оборудования (конвейерные
ленты, экструдеры, миксеры, прессы, станки).
• Подъемно транспортное оборудование (лифты, подъемные
краны, эскалаторы).
Материалы
• Конденсаторы CECTN (Китай).
• Транзисторы:
- MOSFET (от 0,75 до 7,5 кВт) – Maspower (Китай);
- IGBT (от 11 до 15 кВт) – Infenion (Германия).

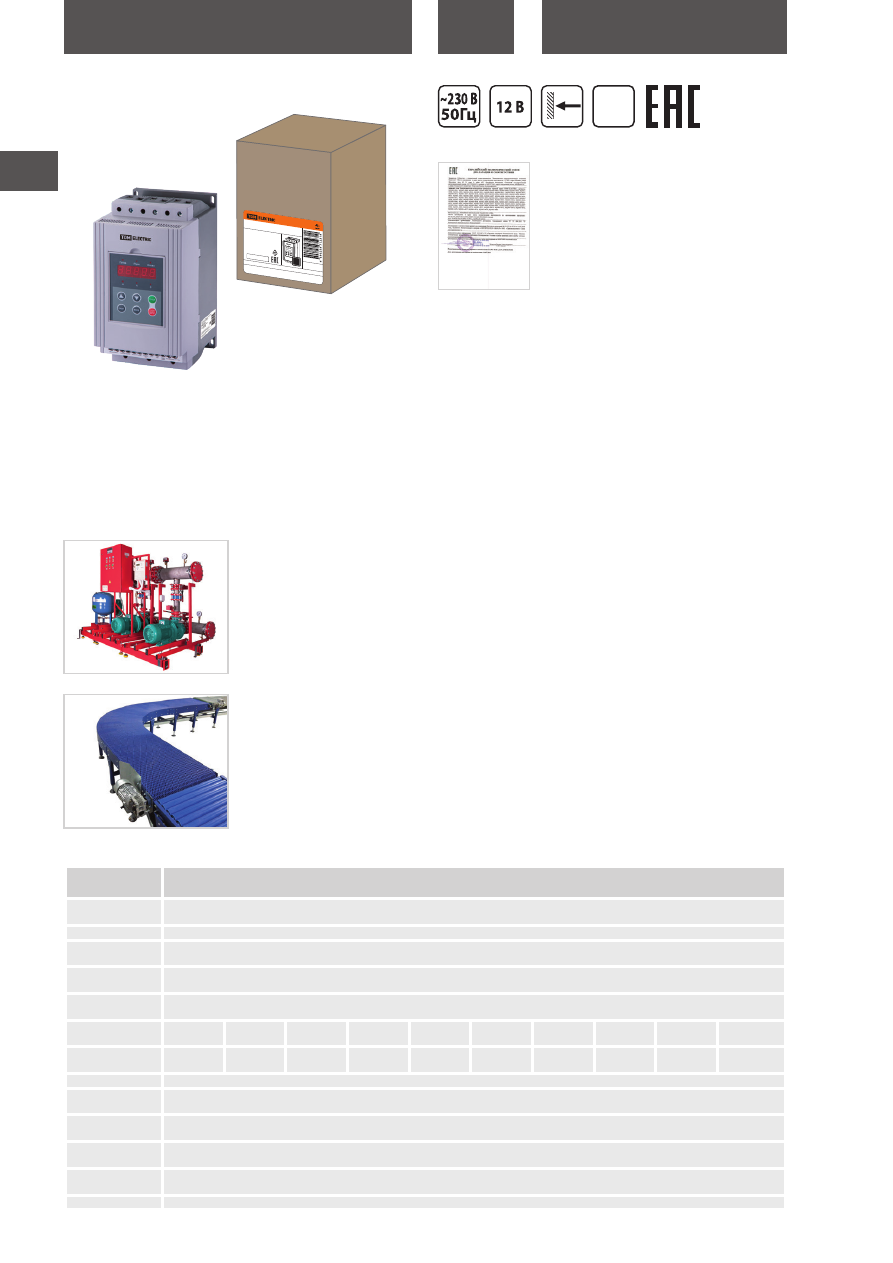

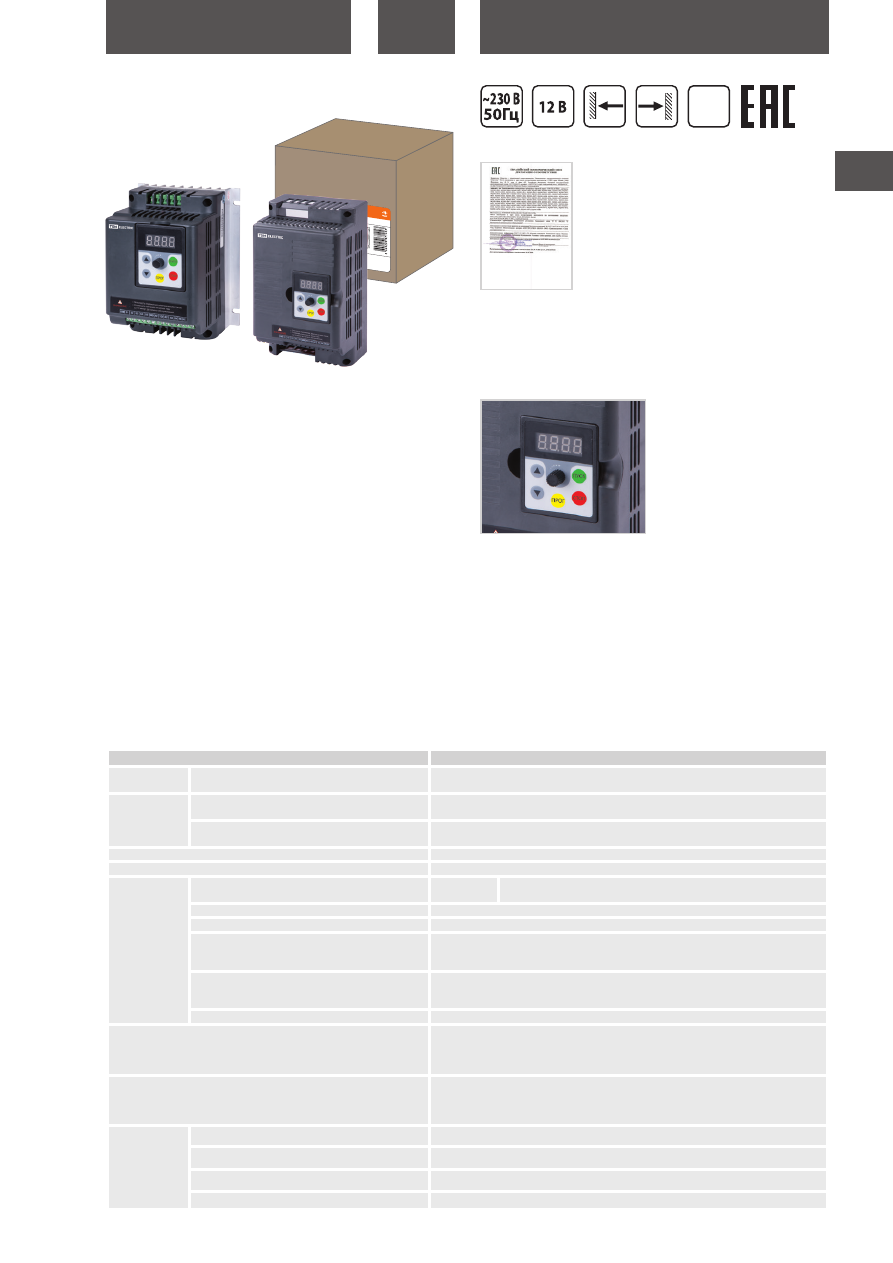

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ БАЗОВЫЕ
ПЧБ
Декларация
Конструкция
Съемная панель управления с
дисплеем регулятором и кнопка-
ми управления.
• Скалярное управление (от 0,75 до 7,5 кВт).
• Векторное управление (от 11 до 15 кВт).
• 5 цифровых многофункциональных программируемых входов.
• 2 аналоговых входа (4-20 мА, 0-10 В).
• 1 релейный выход.
• 1 аналоговый выход для подключения стрелочного прибора.
Преимущества
• Диапазон регулировки выходной частоты - 0,1…999 Гц.
• Перегрузочная способность – 150% номинального момента в
течение 60 с.
• Встроенный PID-регулятор.
20
PAP
Преобразова
тель частоты базовый П
Чб-00H75 230В 0,75кВ
т TDM
SQ0749-0101
Произвед
ено под контролем правооб
ладателя товарног
о знака «TDM ELEC
TRIC» в Кит
ае на заво
де
Вэньчжоу Рокгранд Т
рэйд Кампани, Л
тд. Китай, г. Вэнь
чжоу, ул. Шиф
у, здание Синь
и, оф. А1501
Уполномоченный пред
ставитель изг
отовителя ООО
«ТДМ»
117405, Р
Ф, г. Москва, ул. Д
орожная, д. 60 Б, э
таж 6, офис 64
7
Тел.: +7 (495) 727-
32-14, (495) 640-
32-14, (499) 769-32-14
Бесплатный т
ел.: 8 (800) 700-63
-26 (РФ), info@t
dme.ru, info@tdomm.ru
Импортер ООО «Т
ДМ Логистика» 11740
5, РФ, г. Москва, у
л. Дорожная, д. 60
Б, этаж 6, офис 603
Вход: 1 PH, 220
-240 В, 50/60 Г
ц
Выход: 3 PH, 0-240 В, 0-500 Г
ц,
5 A, 0,75 кВ
т
Перегрузка 120% в т
ечение 60 с
ПУСК
СТОП
ПРОГ
• Опаснос
ть пораже
ния электри
ческим т
оком.
• Отключить
питание н
е менее че
м
за 10 ми
нут до нача
ла обслужи
вания.
COM S1
S2 S3 S
4 S5 GN
D AVI 10V
ACI AO
RA RB R
C
ВНИМА
НИЕ
гарантия
5
лет
Наименование параметра
Значение
Вход
Номинальное напряжение и частота
одна фаза 220 В AC, 50/60 Гц (0,4-3,0 кВт)
три фазы 380 В AC, 50/60 Гц (0,4-7.5кВт)
Выход
Напряжение
3-фазы 0~220 В AC (0,4-3,0 кВт)
3-фазы 0~380 В AC (0,4-7.5кВт)
Частота, Гц
0,1~999
Способ управления
скалярный, V/F – поддержание момента
Отображение
заданная частота, выходная частота, выходной ток, скорость вращения, ошибка, и т.д.
Основные
функции
Разрешение установки частоты
цифровая
настройка
0,1Гц, аналоговая настройка
Точность выходной частоты, Гц
0,1
Управление V/F
кривая V/F свободно устанавливается для различных нагрузок.
Многофункциональный вход
- 5 многофункциональных входных терминалов для управления,
- 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ,
экстренный останов, и т.д.
Многофункциональный выход
1 многофункциональный выходной терминал для индикации и предупреждения о
работе, нулевой скорости, внешней неисправности, программируемой операции, и
т.д.
Ускорение/замедление
0~255s отдельная установка времени ускорения / замедления.
Дополнительные функции
- встроенный ПИД контроль, выбираемое автоматическое регулирование
напряжения;
- способ задания частоты: аналоговый 0~10 В, 0~20 мА, настройка через
потенциометр и т.д.
Защитные функции
- защита от перегрузки: 150% постоянный вращающий момент в течение 1 минуты,
защита по перенапряжению / по проседанию напряжения;
- другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току,
замку параметров, и т.д.
Условия
эксплуатации
Температура, °С
от -10~ до +40 (без инея)
Влажность
<95% (без конденсата)
Высота, м
<1000
Вибрация, G
<0.5G

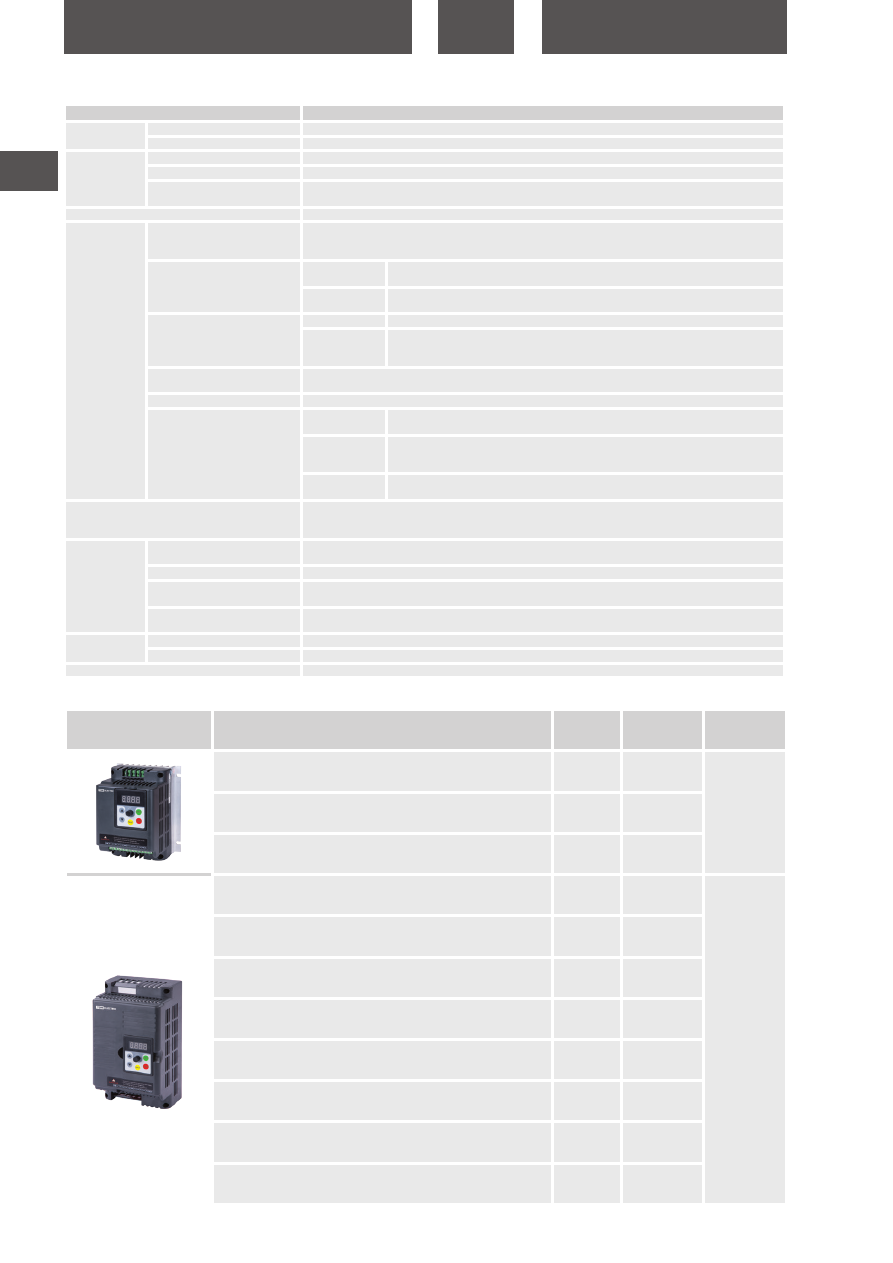

Технические характеристики ПЧб от 0,75 до 7,5 кВт
