ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

213

* При нагрузке более 5 А необходимо применять контактор.

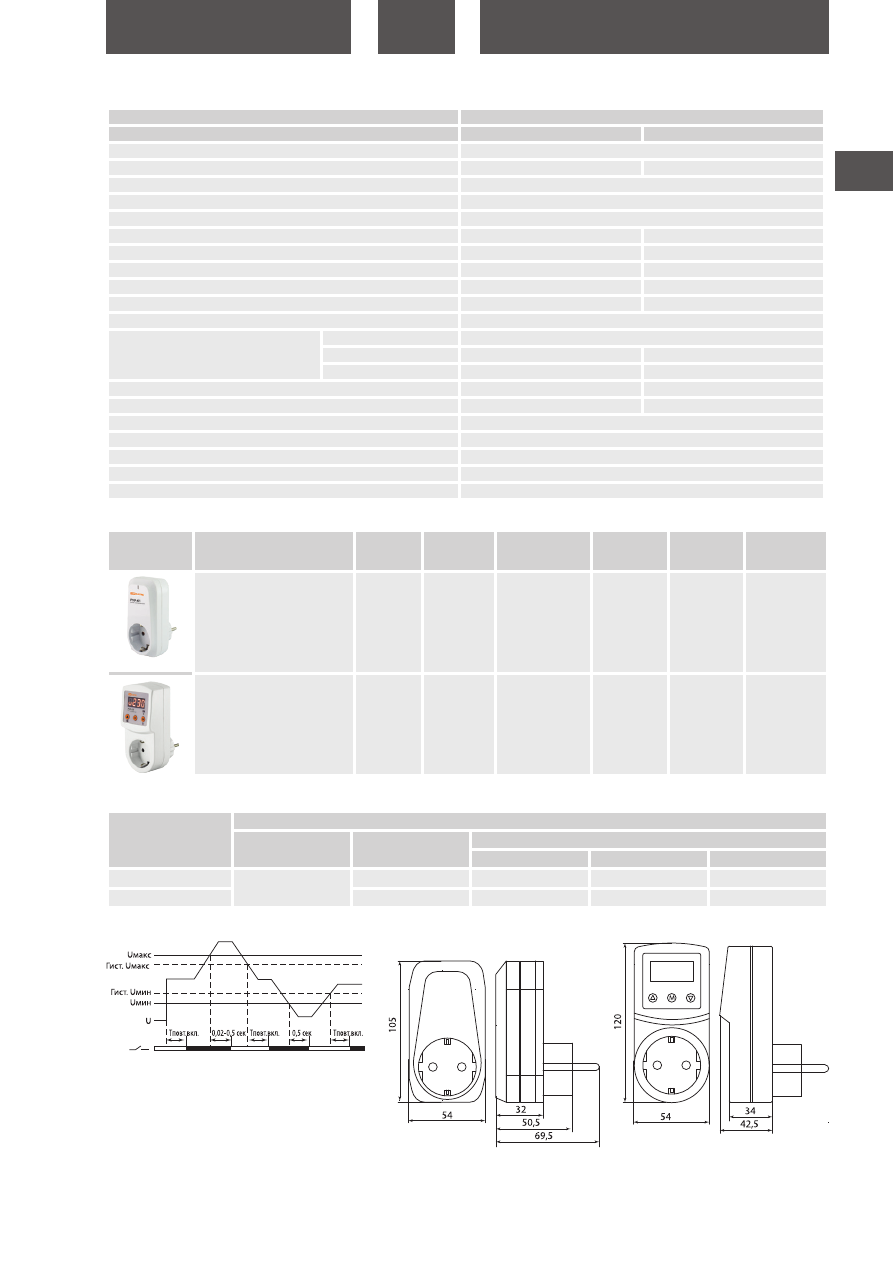

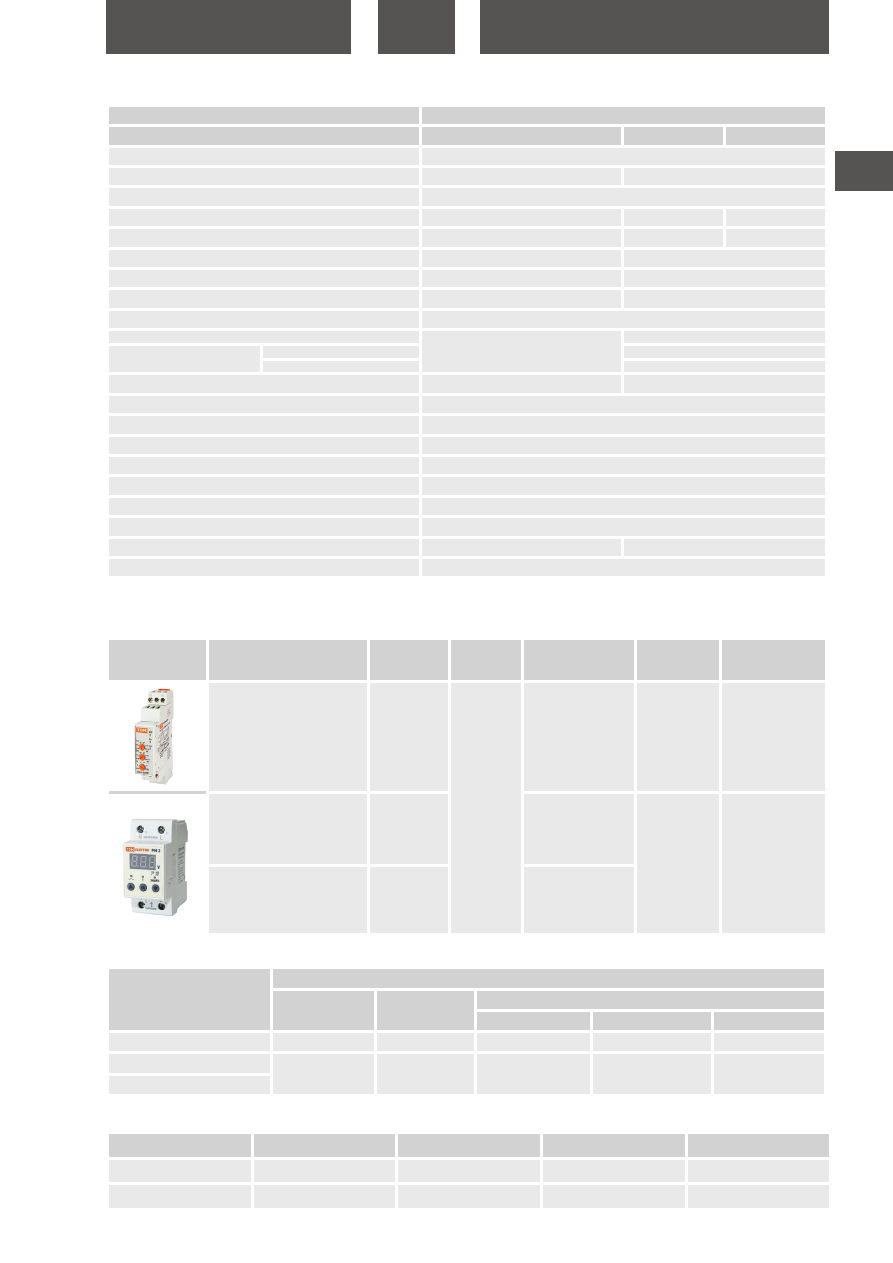

Технические характеристики


Наименование

Артикул

Тип сети

Номинальный ток

контактов, А

Нижний порог

напряжения, В

Верхний порог

напряжения, В

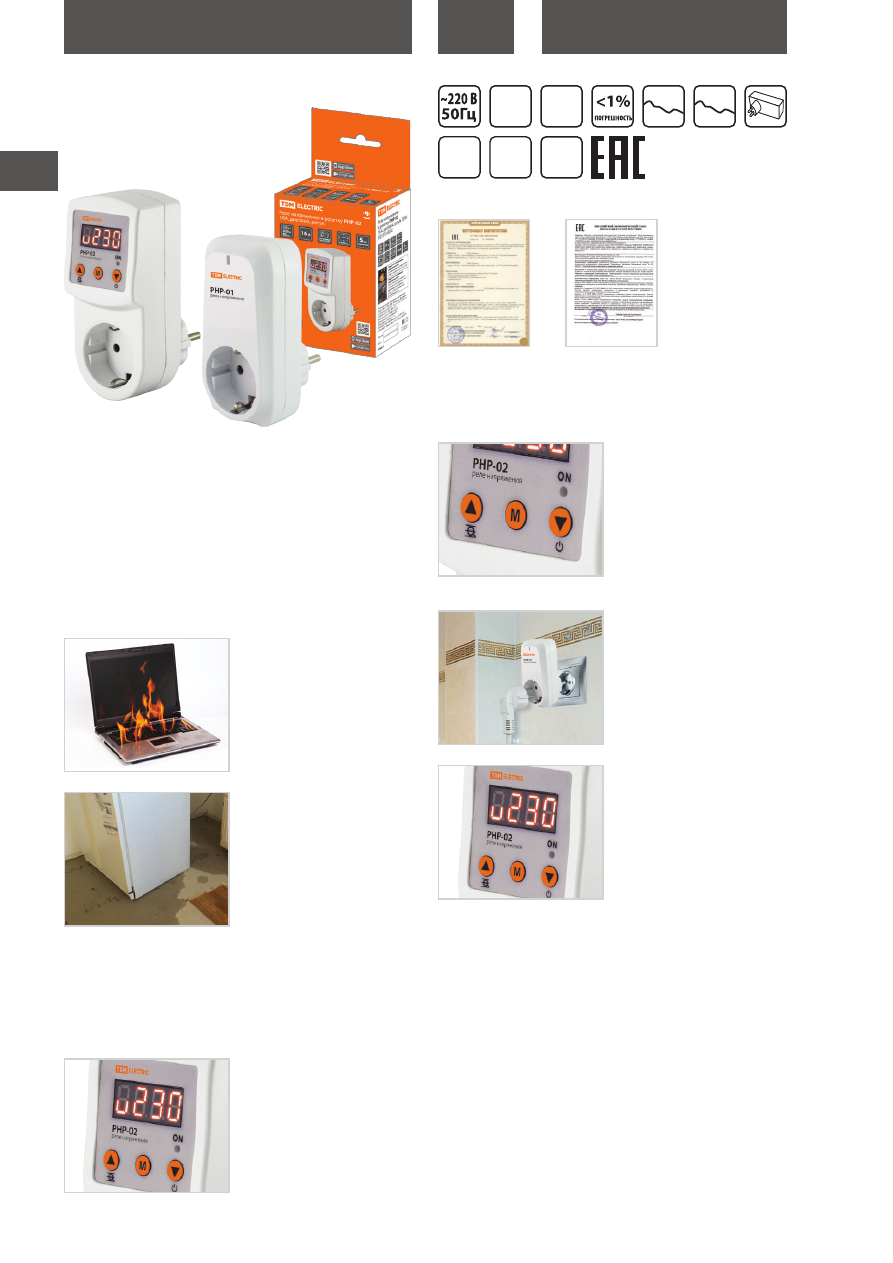

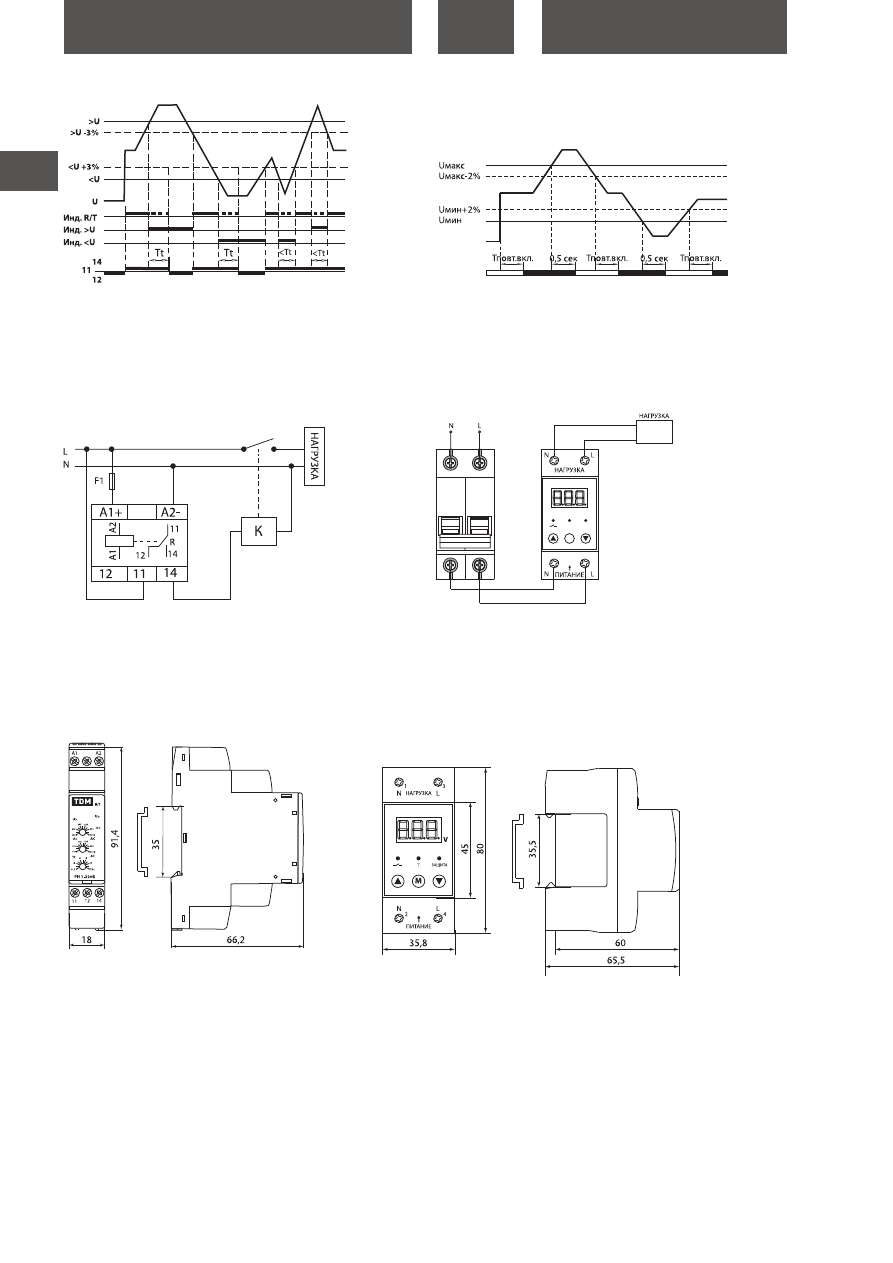

Реле напряжения однофазное

серии РН 1-220 В TDM

SQ1504-0013

однофазная

165–215

(регулируется)

225–275

(регулируется)

Реле напряжения однофазное

серии РН 2 40А-220В (LED-

дисплей) TDM

SQ1504-0015

140–210

(регулируется)

220–275

(регулируется)

Реле напряжения однофазное

серии РН 2 63А-220В (LED-

дисплей) TDM

SQ1504-0016

Ассортимент

Упаковка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1504-0013

100

8,5

500

240

170

SQ1504-0015

510

320

180

SQ1504-0016

TDM ELECTRIC

Евроавтоматика

Меандр

Реле и автоматика

Lovato

РН 1

CP-710

РКН-1-1-15

РН-01М

PMV55 A240

РН 2

CP-721

–

РН-02М

–

Сравнительная таблица аналогов по сериям

Наименование параметра

Значение

Модель реле

РН 1

РН 2 40А

РН 2 63А

Питающее напряжение, В

220 АС

Рабочее напряжение, В

150–400 АС

80–400 АС

Номинальная частота, Гц

Номинальный ток контактов реле, А

Максимальная мощность, кВА

(зависит от контактора)

8,8

13,9

Верхний порог напряжения, Uмакс, В

225–275 (регулируется)

220–275 (регулируется)

Нижний порог напряжения, Uмин, В

165–215 (регулируется)

140–210 (регулируется)

Гистерезис

3% от установленного порога отключения 2% от установленного порога отключения

Погрешность измерения напряжения сети

<1%

Время срабатывания при повышенном напряжении, сек

0,1–10 (регулируется)

<0,5

Время срабатывания при

пониженном напряжении, сек

U < 120 В

<0,1

120 В < U < Uмин

0,5

Время старта/повторного включения, Тповт.вкл., сек

0,5

5–600 (регулируется)

Номинальное напряжение изоляции, В

400

Номинальное импульсное выдерживаемое напряжение, В

Диапазон рабочих температур, °С

от -5 до +40

Степень защиты

IP20

Потребляемая мощность, не более, ВА

Механическая износостойкость, не менее, циклов В/О

1 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Тип контакта

1р (переключающий)

1нр (нормально разомкнутый)

Способ монтажа

DIN-рейка

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

215

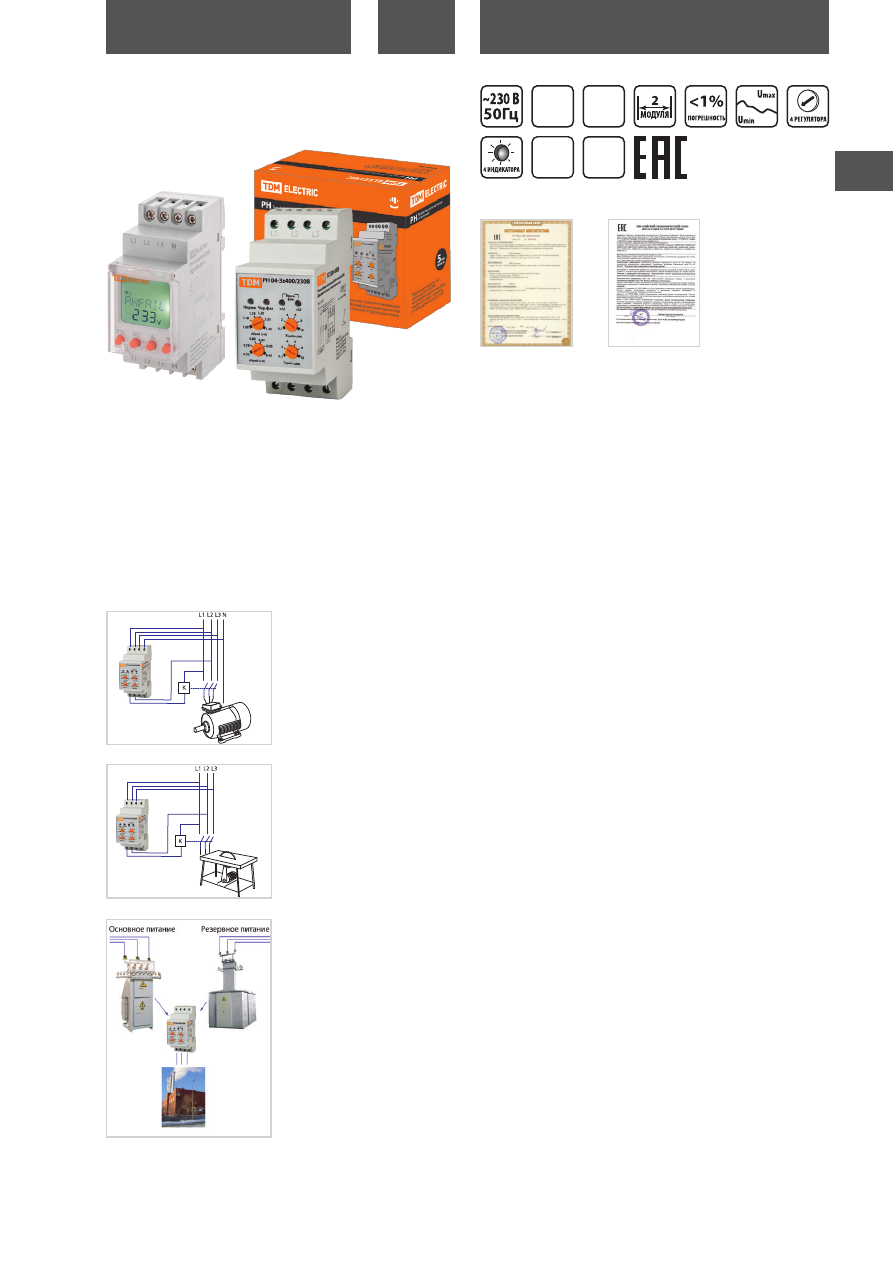

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ СЕРИИ

РН

(ТРЕХФАЗНЫЕ)

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью

в случаях:

• повышения напряжения сети;

• падения напряжения сети;

• нарушения чередования фаз;

• пропадания одной и более фаз;

• асимметрии фаз.

Применение

• Защита электрооборудования от недопустимых параметров в

трехфазных электрических сетях.

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Конструкция

• Реле устанавливаются на DIN-рейку шириной 35 мм.

• В ассортименте представлены исполнения для трехфазных

трех- и четырехпроводных сетей.

• Реле (кроме РН 12) имеют 4 индикатора, отображающих различ-

ные аварийные ситуации.

• Реле (кроме РН 12) имеют на лицевой панели от 0 до 4 регулято-

ров, устанавливающих верхние и нижние пороги напряжения,

время срабатывания и значение асимметрии.

• Реле РН 12 имеет LCD-дисплей, отображающий фактические

фазные L1-N, L2-N, L3-N напряжения сети.

• В реле РН 12 имеется возможность пломбировки лицевой пане-

ли.

Преимущества

• Реле РН – европейская серия в двухмодульном исполнении,

изготовленная на современной элементной базе.

• Реле имеют высокую точность измерения напряжения

с погрешностью менее 1%.

• Наличие кварцевого стабилизатора обеспечивает высокую ста-

бильность работы во всем диапазоне рабочих температур.

• Широкий ассортимент реле позволяет потребителю подобрать

устройство нужного функционала за оптимальную стоимость.

• Реле РН 12 имеет 2 пары контактов: 1 нр + 1 нз, что позволяет

использовать его в схемах АВР для независимого питания кон-

такторов.

Комплектация

• Реле контроля напряжения РН.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Реле отключит электродвигатель,

если напряжение в сети упадет

или вырастет.

Лесопилка не выйдет из строя

при любых проблемах с фазами,

а просто отключится.

При проблемах в питающей сети

реле переключит котельную на

резервный источник питания.

гарантия

лет

IP20

5 А

–5

+40

Сертификат ТР ТС Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

216

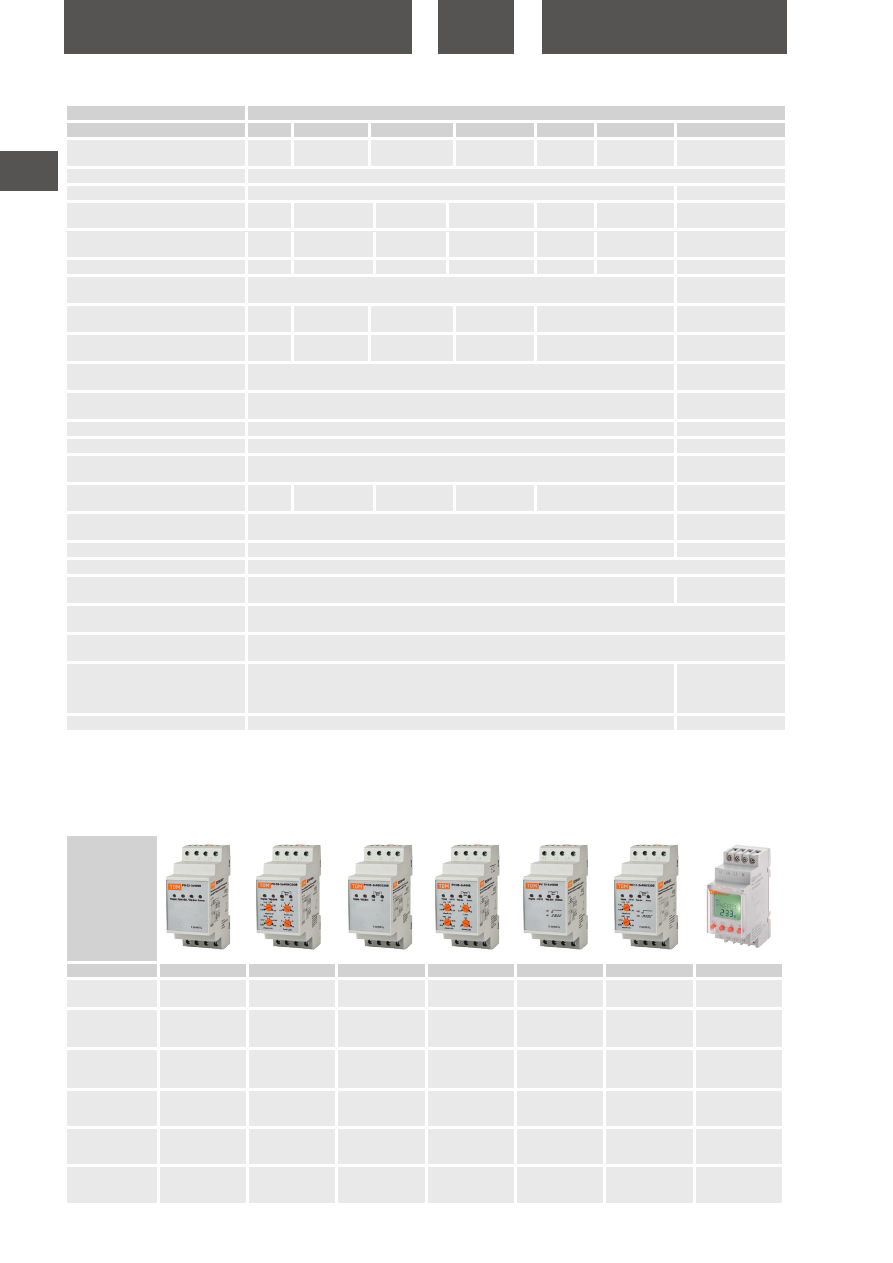

Технические характеристики

Наименование параметра

Значение

Модель реле

РН 02

РН 04

РН 05

РН 08

РН 10

РН 11

РН 12

Напряжение питания, В

3х400 В

АС

3х230/400 В АС 3х230/400 В АС

3х400 В АС

3х400 В АС 3х230/400 В АС

3х220/380 В АС

Номинальная частота, Гц

Номинальный ток контактов реле, А

2*8

Верхний порог напряжения, *Uраб, В

–

1,05–1,3

(регулируется)

1,15

1,05–1,3

(регулируется)

1,15

1,05–1,3

(регулируется)

OFF/221-300

(регулируется)

Нижний порог напряжения, *Uраб, В

–

0,7–0,95

(регулируется)

0,85

0,7–0,95

(регулируется)

0,85

0,7–0,95

(регулируется)

OFF/150-219

(регулируется)

Гистерезис, В

3,5

Погрешность измерения напряжения

сети

<2%

Время срабатывания при повышении

напряжения, сек

–

0,1–10

(регулируется)

0,1–10

(регулируется)*

0,1–20 (регулируется)

Время срабатывания при понижении

напряжения, сек

–

0,1–10

(регулируется)

0,1–10

(регулируется)*

0,1–20 (регулируется)

Время срабатывания при пропада-

нии одной и более фаз, сек

<0,2

Время срабатывания при нарушении

чередования фаз, сек

<0,2

Время старта реле, сек

0,5

0,3–30 (регулируется)

Время повторного включения, сек

0,5

0,3–30 (регулируется)

Погрешность срабатывания по

времени

10% от установленного времени

5% от установленного

времени

Диапазон установки асимметрии

фаз***

–

5–15%

OFF/5%–20%

(регулируется)

Максимальный ток предохранителя

типа RT36-00, А**

Диапазон рабочих температур, °С

от -5 до +40

от -20 до +55

Степень защиты

IP20

Потребляемая мощность, не более,

Вт

Механическая износостойкость, не

менее, циклов В/О

1 000 000

Электрическая износостойкость, не

менее, циклов В/О

100 000

Тип контакта

1Р (переключающий)

1 нр (нормально

разомкнутый) +

1 нз (нормально

замкнутый)

Способ монтажа

DIN-рейка

* Реле РН-08 имеет один общий регулятор времени, который устанавливает одинаковую задержку срабатывания при повышении/

понижении напряжения и асимметрии фаз.

** Вместо предохранителя для защиты реле можно применять однополюсный автоматический выключатель с номинальным током 5 А.

*** Пороговое значение отключения при асимметрии = (Uмакс-Uмин)/Uраб, где Uмакс – максимальное фазное/межфазное напряжение,

Uмин – минимальное фазное/межфазное напряжение.


Модель реле

РН 02

РН 04

РН 05

РН 08

РН 10

РН 11

РН 12

Тип сети

3ф 3 пр.

3ф 4 пр.

3ф 3 пр.

3ф 4 пр.

Защита от

повышенного

напряжения сети

■

+/-

Защита от

пониженного

напряжения сети

■

+/-

Нарушение

чередования фаз

■

+/-

Пропадание

одной и более фаз

■

Асимметрия фаз

■

+/-

Ассортимент

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

217

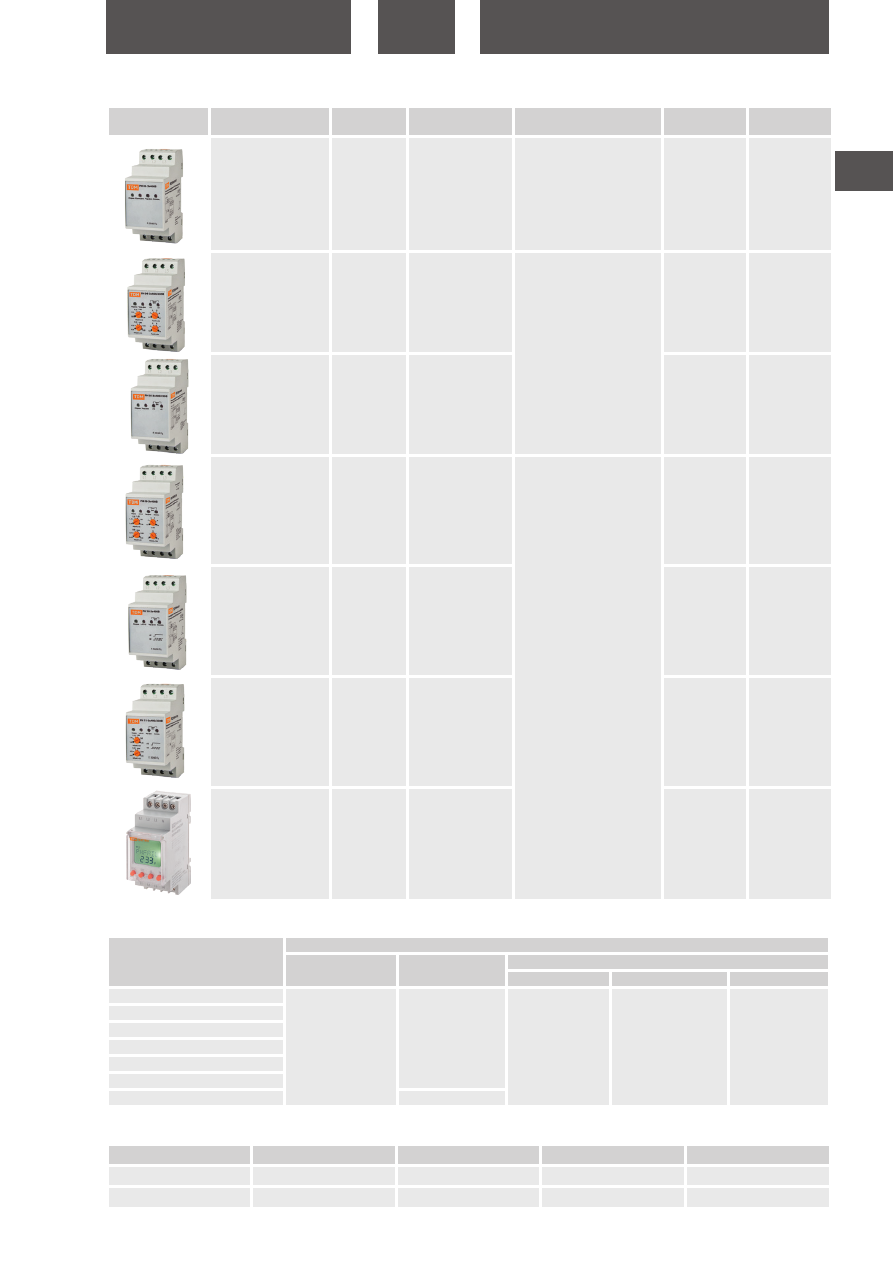

Ассортимент


Наименование

Артикул

Тип сети

Типы защиты

Нижний порог

напряжения, В

Верхний порог

напряжения, В

РН 02-3х400 В TDM

SQ1504-0007

трехфазная

трехпроводная

- нарушение чередования

фаз,

- пропадание одной и более

фаз,

- асимметрия фаз.

–

РН 04-3х400/230 В TDM

SQ1504-0008

трехфазная

четырехпроводная

- повышение/

падение напряжения сети,

- нарушение чередования

фаз,

- пропадание одной и более

фаз.

(0,7–0,95) *Uраб

(регулируется)

(1,05–1,3)*Uраб

(регулируется)

РН 05-3х400/230 В TDM

SQ1504-0009

трехфазная

четырехпроводная

0,85 *Uраб

1,15*Uраб

РН 08-3х400 В TDM

SQ1504-0010

трехфазная

трехпроводная

- повышение/

падение напряжения сети,

- нарушение чередования

фаз,

- пропадание одной и более

фаз,

- асимметрия фаз.

(0,7–0,95) *Uраб

(регулируется)

(1,05–1,3)*Uраб

(регулируется)

РН 10-3х400 В TDM

SQ1504-0011

трехфазная

трехпроводная

0,85 *Uраб

1,15*Uраб

РН 11-3х400/230 В TDM

SQ1504-0012

трехфазная

четырехпроводная

(0,7–0,95) *Uраб

(регулируется)

(1,05–1,3)*Uраб

(регулируется)

РН 12-3х400/230В (LCD-

дисплей, 1нр+1нз-

контакты) TDM

SQ1504-0019

трехфазная

четырехпроводная

OFF/150–219

(регулируется)

OFF/221–300

(регулируется)

Упаковка

Сравнительная таблица аналогов по сериям

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1504-0007

500

240

170

SQ1504-0008
SQ1504-0009
SQ1504-0010
SQ1504-0011
SQ1504-0012
SQ1504-0019

7,5

TDM ELECTRIC

Евроавтоматика

Меандр

Новатек

Lovato

РН

CKF, CP

РКФ, РКН, ЕЛ

РНПП

PMV55 A240

РН 12

–

РНПП-302

–

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

218

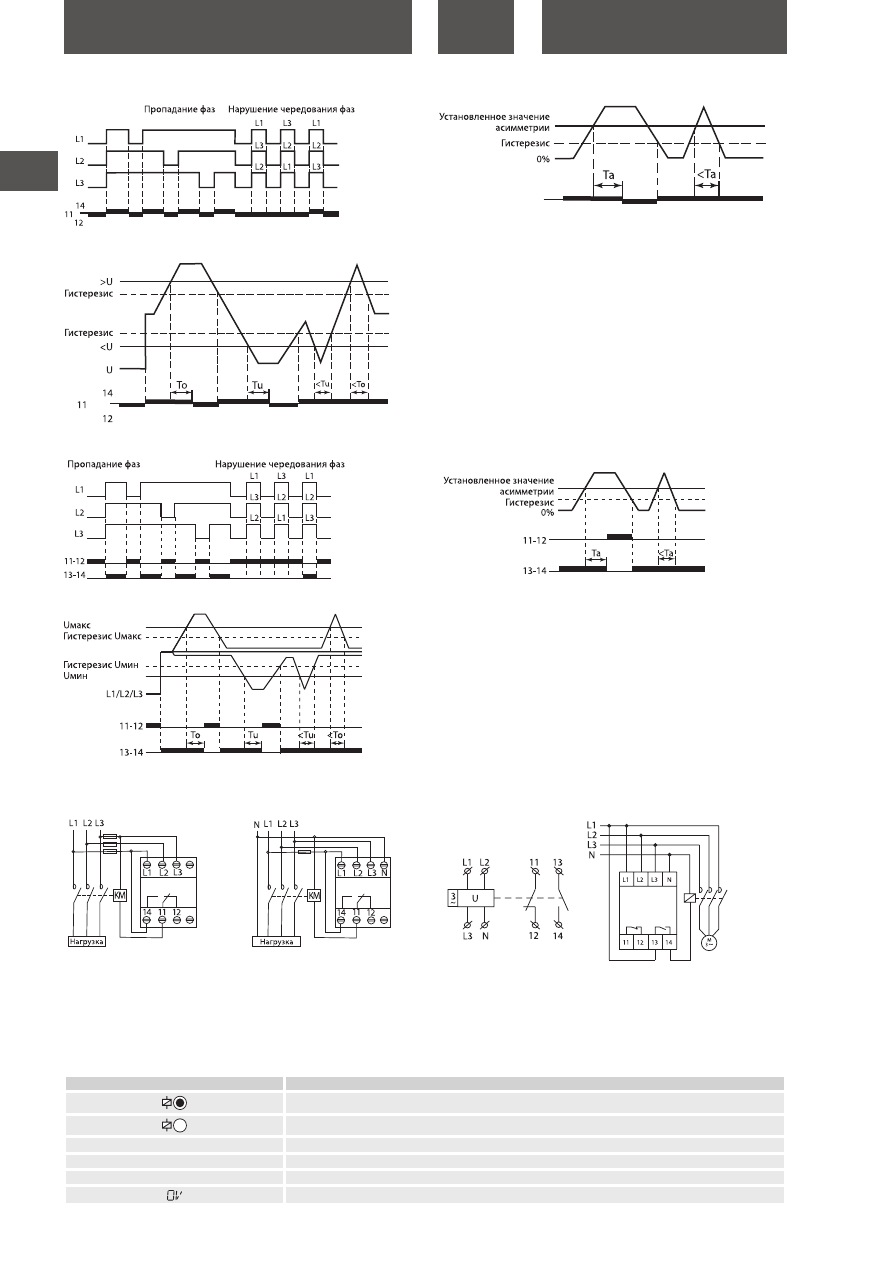

Схемы работы реле

Примечание:

• To – время задержки срабатывания при повышении

напряжения.

• Tu – время задержки срабатывания при понижении напряжения.

Ta – время задержки срабатывания при асимметрии фаз.

• 11-14 – нормально разомкнутые контакты, находятся

в замкнутом состоянии при рабочих параметрах сети.

• 11-12 – нормально замкнутые контакты, замыкаются при

аварийных параметрах сети.

Схема работы реле РН 02 – РН 11 при пропадании и нарушении

чередования фаз.

Схема работы реле РН 12 при пропадании и нарушении

чередования фаз.

Схема работы реле РН 12 при асимметрии фаз.

Примечания:

• То – время задержки срабатывания при повышении

напряжения.

• Tu – время задержки срабатывания при понижении

напряжения.

• Ta – время задержки срабатывания при асимметрии фаз.

• 11-12 – нормально разомкнутый контакт.

• 13-14 – нормально замкнутый контакт.

Схема работы реле РН 12 при повышенном и пониженном

напряжении сети.

Схема работы реле РН (кроме моделей РН 02, РН 12) при

повышенном и пониженном напряжении сети.

Схема работы реле РН (кроме моделей РН 04, РН 05, РН 12) при

асимметрии фаз.

Схемы подключения к сети

РН 02 – РН 11
• 11-12 – нормально замкнутые контакты.

• 11-14 – нормально разомкнутые контакты.

• при рабочих параметрах сети контакты 11 и 14 реле замкнуты; при любой из пере-

численных в пункте 1.1 аварийных ситуациях контакт 11 переключается с 14 на 12.

РН 02, РН 08, РН 10

РН 04, РН 05, РН 11

РН 12

Обозначение на дисплее

Расшифровка

реле включено: нормальная сеть (13–14 замкнуты, 11–12 разомкнуты)

реле выключено: проблемы в сети (13–14 разомкнуты, 11–12 замкнуты)

SET

реле в режиме программирования

Error

проблемы в питающей сети

Start

отсчет задержки времени до запуска реле

(Over Voltage) напряжение выше нормы

Значки на дисплее реле РН 12

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

219

РН 12

РН 02 – РН 11

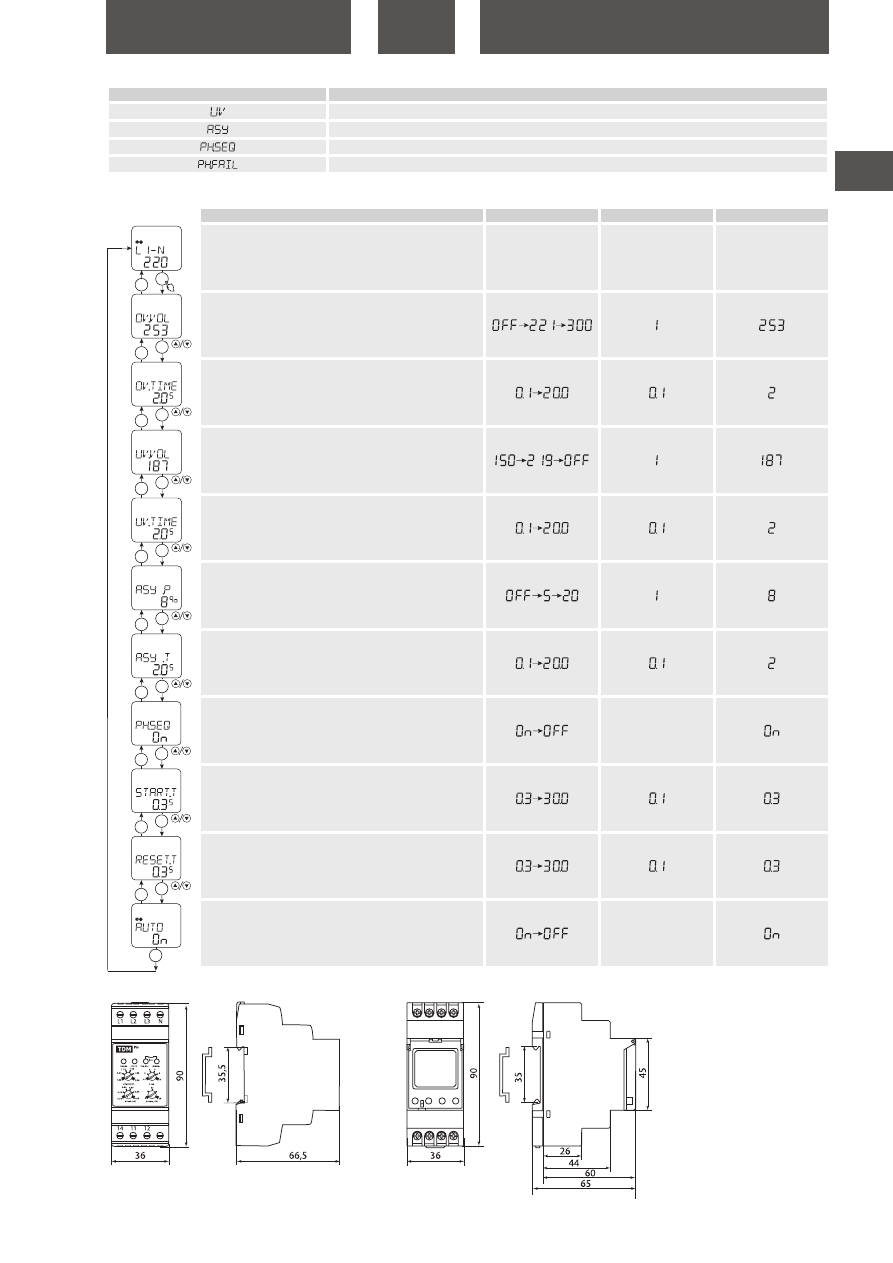

Программирование реле РН 12

Параметр

Диапазон установки

Шаг установки

Заводское значение

1. Главное меню

Отображение текущего напряжения сети

–

2. Включение/выключение контроля повышенного

напряжения

Установка значения повышенного напряжения, В

3. Установка времени задержки при повышении

напряжения, сек

4. Включение/выключение контроля пониженного

напряжения

Установка значения пониженного напряжения, В

5. Установка времени задержки при понижении

напряжения, сек

6. Включение/выключение контроля асимметрии фаз

Установка значения асимметрии, %

7. Установка времени задержки при асимметрии, сек

8. Включение/выключение контроля чередования фаз

–

9. Установка времени задержки включения реле при

подключении к сети, сек

10. Установка времени задержки повторного включения

реле, сек

11. Включение/выключение функции автоматического

перезапуска реле (при выборе режима «OFF» после

срабатывания реле останется в выключенном состоянии до

его ручного включения)

–

Габаритные размеры

(мм)

SET

ESC

SET

ESC

SET

ESC

SET

ESC

SET

ESC

SET

ESC

SET

ESC

>3s

SET

ESC

SET

ESC

SET

ESC

SET

Обозначение на дисплее

Расшифровка

(Under Voltage) напряжение ниже нормы

(Asymmetry) асимметрия фаз

(Phase sequence) нарушение чередования фаз

(Phase failure) пропадание фаз

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

220

Реле РНР-02 имеет кнопки, позво-

ляющие установить верхнее/

нижнее значения напряжения и

время повторного включения.

Преимущества

Простота установки.

Возможность постоянно отсле-

живать текущее напряжение

сети на дисплее РНР-02.

• Реле имеют широкий диапазон рабочих напряжений, что

позволяет осуществлять защиту электрооборудования при

случайной подаче линейного напряжения вместо фазного или

при обрыве нулевого провода. В данном случае напряжение в

сети может подскочить до 380 В.

• В РНР-02 имеется возможность отображения последней ава-

рийной ситуации (напряжения последнего срабатывания реле).

Комплектация

• Реле напряжения РНР-01/РНР-02.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

РЕЛЕ НАПРЯЖЕНИЯ В РОЗЕТКУ СЕРИИ

РНР

Назначение

• Для контроля уровня напряжения в однофазных сетях пере-

менного тока и защитного отключения нагрузки в случае паде-

ния или повышения напряжения электрической сети сверх

допустимого значения. Повторное подключение производится

автоматически после восстановления рабочего напряжения.

Применение

• Реле применяются в бытовых электроустановках для защиты

электрооборудования от недопустимых значений сетевого

напряжения (холодильники, кондиционеры, стиральные маши-

ны, микроволновые печи, персональные компьютеры, ноутбу-

ки, теле-, аудио-, видеотехника).

Защита от повышенного напря-

жения сети (при повышенном

напряжении все оборудование

выходит из строя).

Защита от пониженного напря-

жения сети (при пониженном

напряжении не запускаются и

выходят из строя двигатели: в

холодильниках, кондиционерах,

пылесосах, вентиляторах и др.)

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

Конструкция

• Реле РНР-01 имеет фиксированные настройки и не нуждается в

программировании.

Реле РНР-02 имеет дисплей, ото-

бражающий текущее напряже-

ние сети.

гарантия

лет

IP20 16 А

–20

+55

–10

+55

160-210 В

220-280 В

165 В

260 В

Сертификат ТР ТС Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

221

Ассортимент

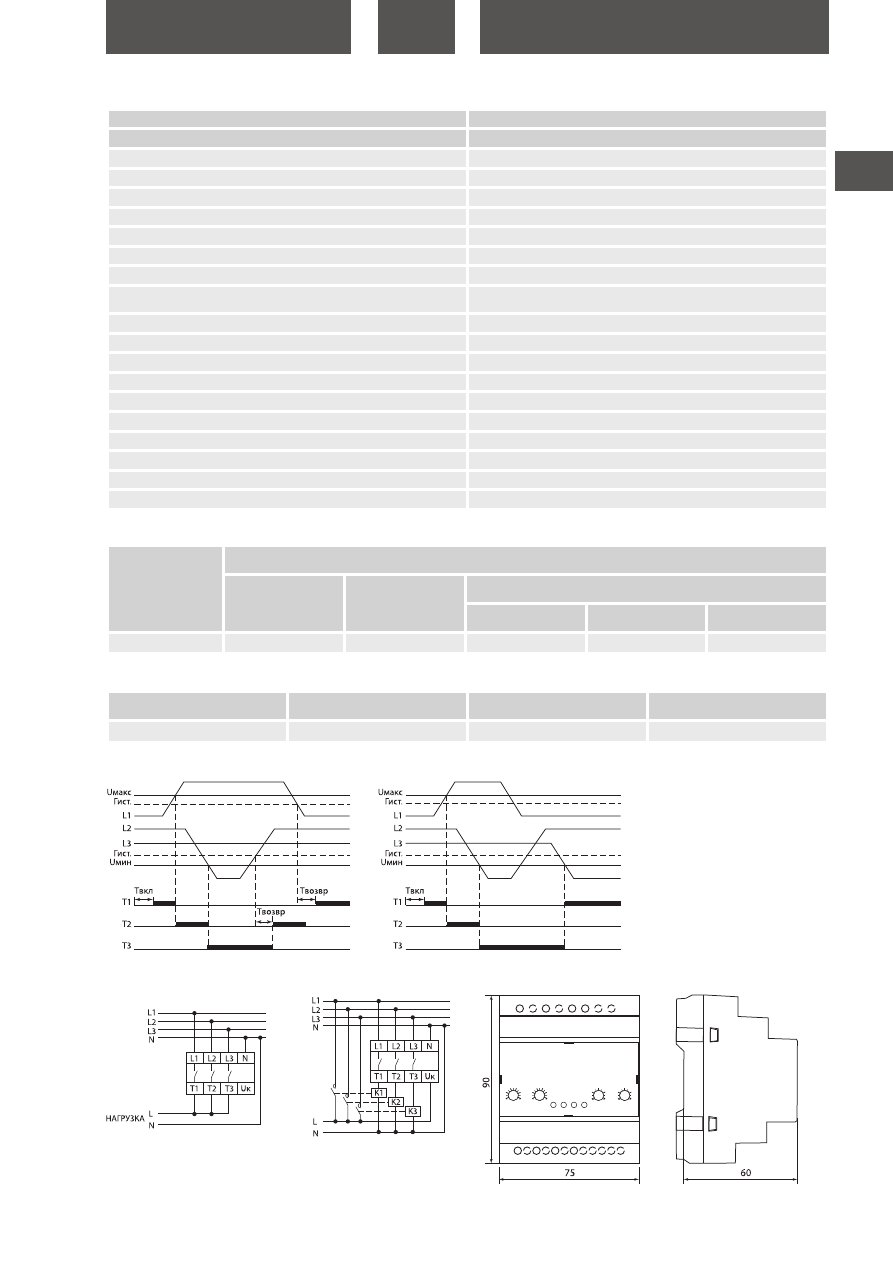

Технические характеристики

Упаковка

Схема работы реле

Габаритные размеры

(мм)


Наименование

Артикул

Номинальный

ток контактов,

Максимальный ток

подключаемой

нагрузки, Вт

Верхний порог

срабатывания,

Нижний порог

срабатывания,

Время старта/

повторного

включения, сек

Реле напряжения в розетку

РНР-01, 16А TDM

SQ1513-0001

3500

260

165

Реле напряжения в розетку

РНР-02, 16А, дисплей,

регул., TDM

SQ1513-0002

3500

220-280

(регулируется)

160-210

(регулируется)

5-600

(регулируется)

Наименование параметра

Значение

Модель реле

РНР-01

РНР-02

Питающее напряжение, В

220 АС

Диапазон рабочих напряжений, В

165-380 АС

100-400 АС

Номинальная частота, Гц

Номинальный ток нагрузки, А

Максимальная мощность подключаемой нагрузки, Вт

3500

Верхний порог напряжения, Uмакс, В

260

220-280 (регулируется)

Гистерезис Uмакс, В

253

Uмакс – 5

Нижний порог напряжения, Uмин, В

165

160-210 (регулируется)

Гистерезис Uмин, В

170

Uмин + 3

Погрешность измерения напряжения сети

<2%

<1%

Время срабатывания при пониженном напряжении, сек

0,5

Время срабатывания при повышенном

напряжении, сек

U<285 В

0,5

285 В<U<380 В

0,5

0,1

U>380 В

0,5

0,02

Время старта/повторного включения, Тповт.вкл., сек

5-600 (регулируется)

Диапазон рабочих температур, °С

от -10 до +55

от -20 до +55

Степень защиты

IP20

Потребляемая мощность, не более, ВА

Механическая износостойкость, циклов

1 000 000

Электрическая износостойкость, циклов

100 000

Способ монтажа

в розетку

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1513-0001

7,5

230

280

260

SQ1513-0002

8,6

520

450

330

Примечания:

• Tповт.вкл. – время повторного включения (для

РНР-01 = 30 сек, для РНР-02 = 5-600 (регулируется)).

• U – рабочее напряжение сети,

• Гист. Uмакс – уровень гистерезиса от максималь-

ного напряжения (для РНР-01 = 253 В, для РНР-02

= Uуст – 5 В)

• Гист. Uмин – уровень гистерезиса от минималь-

ного напряжения (для РНР-01 = 170 В, для РНР-02

= Uуст + 3 В)

SQ1513-0001

SQ1513-0002

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

222

Материалы

• Корпус переключателя выполнен из не поддерживающего

горение пластика.

Конструкция

На лицевой панели переключа-

теля имеются 4 регулятора, уста-

навливающих верхнее и нижнее

значения напряжения, а также

время повторного включения и

возврата к приоритетной фазе.

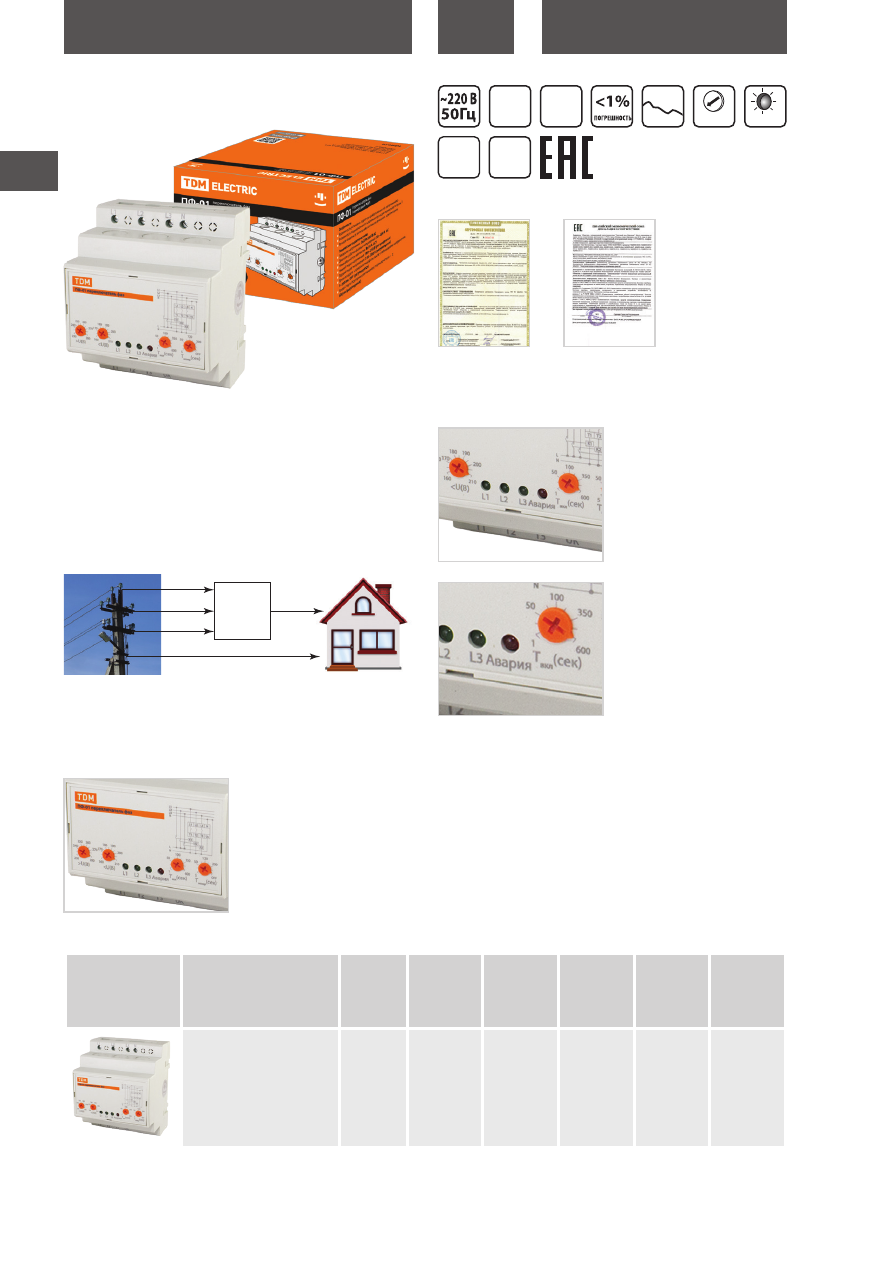

ПЕРЕКЛЮЧАТЕЛИ ФАЗ

ПФ-01

Назначение

• Для питания однофазной нагрузки 220 В 50 Гц от трехфазной

четырехпроводной сети 3х230/400 В 50 Гц с целью обеспече-

ния бесперебойного питания и защиты нагрузки от колебаний

напряжения сети.

Применение

• Для бесперебойного питания электрооборудования и защиты

нагрузки от скачков напряжения сети.

На лицевой панели переключа-

теля имеются 4 индикатора, ото-

бражающих текущее состояние

переключателя.

При выходе всех трех фаз за

установленные пороги нагрузка

отключается и начинает моргать

индикатор «Авария».

Преимущества

• Пороги срабатывания по напряжению задаются пользовате-

лем.

• Возможность подключения/отключения функции приоритета

фазы L1.

• Функция защиты от залипания контактов внешних контакторов.

• Время переключения с одной фазы на другую ≤0,1 сек, что

позволяет использовать данное устройство, например, для

ПК – при переключении с одной фазы на другую компьютер не

будет успевать отключаться.

Комплектация

• Переключатель фаз ПФ-01.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Сертификат ТР ТС

гарантия

лет

IP20

3х16

–25

+50

4 РЕГУЛЯТОРА

4 ИНДИКАТОРА

160-210 В

230-280 В

Ассортимент


Наименование

Артикул

Номинальный

ток контактов

реле, А

Верхний порог

срабатывания,

Нижний порог

срабатывания,

Время

возврата к

приоритетной

фазе, сек

Время старта

(повторного

включения),

сек

ПФ-01 переключатель фаз

(однофазный АВР) с приорит.

фазой (3х16А, 160-210В, 230-

280В) TDM

SQ1509-0001

3х16

230-280

(регулируется)

160-210

(регулируется)

5-200 / OFF

(регулируется)

1 – 600

(регулируется)

ПФ-01

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

223

Наименование параметра

Значение

Типоисполнение переключателя

ПФ-01

Номинальный ток контактов, А

3х16

Питающее напряжение, В

3х230/400 АС

Номинальная частота, Гц

Диапазон рабочих фазных напряжений, В

50-400

Кратковременно допустимое максимальное фазное напряжение, В

450

Верхний порог срабатывания, В

230-280 В (регулируется)

Нижний порог срабатывания, В

160-210 В (регулируется)

Время возврата к приоритетной фазе после стабилизации напряжения

(Твозвр), сек

5-200 / OFF (регулируется)

Время старта (повторного включения) переключателя (Твкл), сек

1 – 600 (регулируется)

Время переключения на резервную фазу, сек

<0,1

Гистерезис по напряжению, В

Погрешность измерения напряжения

<1%

Механическая износостойкость, не менее, циклов В/О

1 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Диапазон рабочих температур, °С

от -25 до +50

Степень защиты

IP20

Потребляемая мощность, не более, Вт

Способ монтажа

DIN-рейка

Технические характеристики

Упаковка

Сравнительная таблица аналогов по сериям

Схемы подключения к сети

Схемы работы переключателей

Габаритные размеры

(мм)

Артикулы

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1509-0001

10,3

510

450

170

TDM ELECTRIC

Евроавтоматика

Меандр

Новатек

ПФ-01

PF-451

РВФ-02

ПЭФ-301

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

224

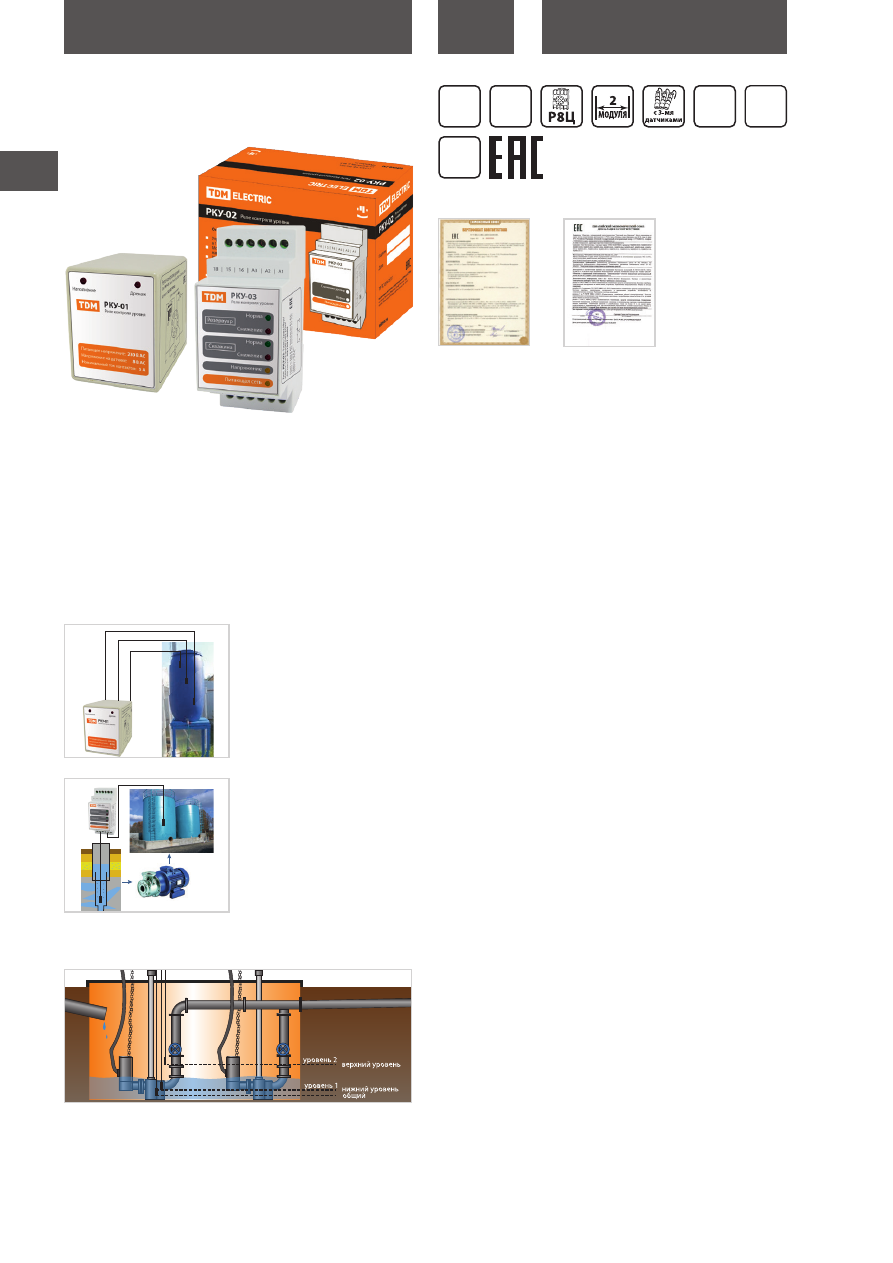

РЕЛЕ КОНТРОЛЯ УРОВНЯ СЕРИИ

РКУ

Сертификат ТР ТС

Назначение

• Для контроля и поддержания заданного уровня токопрово-

дящих жидкостей, управления электродвигателями насос-

ных установок, управления электромагнитными клапанами,

задвижками и вентилями.

Применение

• Контроль уровня жидкости в колодцах, резервуарах, цистер-

нах, бассейнах, танкерах, аккумулирующих баках, канализаци-

онных стоках.

Автоматический контроль уров-

ня воды для полива в бочке.

Материалы

• Корпус реле выполнен из не поддерживающего горение пла-

стика.

• Датчики контроля уровня изготовлены из нержавеющей стали.

Конструкция

• Работа реле базируется на кондуктометрическом методе опре-

деления наличия жидкости, который основан на электрической

проводимости жидкостей и возникновении микротока между

электродами датчиков.

• Реле используют для контроля уровней следующих жидкостей:

вода (водопроводная, родниковая, дождевая, морская), жидко-

сти с низким содержани ем алкоголя (пиво, вино и др.), молоко,

кофе, сточные воды, жидкие удобрения.

• Реле нельзя использовать для следующих жид костей: дистил-

лированная вода, бензин, керосин, масло, этиленгликоль, кра-

ски, сжиженный газ.

Преимущества

• Реле имеют переключающие контакты, что позволяет исполь-

зовать их для работы как в режиме наполнения, так и в режиме

слива.

• РКУ-02, РКУ-03, РКУ-04 могут питаться как от напряжения 230 В,

так и от 400 В.

• РКУ-03 используется для перекачки жидкости из скважи-

ны в резервуар и производит защитное отключение насоса

в режиме сухого хода (снижения уровня жидкости в скважине

ниже минимального).

• РКУ-04 используется в местах, где недопустимо переполнение

колодцев, котлованов, водосборных и прочих емкостей. Реле

работает с 2 насосами и для равномерного использования их

ресурса производит их поочередное включение. В случае чрез-

вычайной ситуации оба насоса включаются одновременно.

• Датчики контроля уровня ДКУ изготовлены из стали AISI 304,

что позволяет использовать их для контроля уровня жидкостей

в кислых и щелочных средах;

• Реле могут работать в схемах с контролем 1-го уровня жид-

кости. Для этого необходимо поставить все 3 датчика на один

уровень или объединить контакты датчиков «MAX» и «MIN»

перемычкой, далее к любому из этих контактов подключить

один датчик контроля уровня и поместить его в жидкость на

уровень, который необходимо контролировать.

Комплектация

• Реле контроля уровня РКУ.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Контроль уровня жидкости

в источнике с малым дебитом.

• Поочередное или суммарное включение двух насосов в колод-

цах, в которых недопустимо их переполнение.

гарантия

лет

IP20

230/

400 В

до

100

метров

–10

+50

Декларация соответствия

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

225

Наименование параметра

Значение

Модель реле

РКУ-01

РКУ-02

РКУ-03

РКУ-04

Номинальное напряжение, В

230 АС

230/400 АС

Номинальный ток контактов, А

Количество контролируемых уровней

4 (2 скважина + 2

резервуар)

Количество используемых датчиков контроля уровня

Максимальная длина провода (от реле до датчика), м

100

Напряжение питания датчика, не более, В

Ток потребления датчика, не более, мА

Потребляемая мощность, ВА

3,2

Чувствительность, кОм

Задержка переключения контакта при срабатывании, мс

Задержка переключения контакта при возврате, мс

160

Типы жидкостей

вода (водопроводная, родниковая, дождевая), жидкости с низким содержанием алкоголя (пиво,

вино и др.), молоко, кофе, сточные воды, жидкие удобрения

Допустимый диапазон температуры воды, °С

от 0 до 70

Количество индикаторов состояния

Механическая износостойкость, не менее, циклов В/О

5 000 000

10 000 000

Электрическая износостойкость, не менее, циклов В/О

100 000

Диапазон рабочих температур, °С

от -10 до +50

Степень защиты реле

IP20

Тип контакта

1р (переключающий)

2р (переключающие)

Способ установки

в цокольный разъем

Р8Ц

DIN-рейка

Масса, кг

0,15

Технические характеристики

Ассортимент


Наименование

Артикул

Номинальное

напряжение

Кол-во

необходимых

датчиков

Логика работы

Способ

установки

РКУ-01-1нас/1рез/2ур/3датч-230В-8Ц

(без датчиков) TDM

SQ1507-0002

230 В АС

управление насосом в

резервуаре в режиме

«наполнение» или

«дренаж»

под разъем

Р8Ц

РКУ-02-1нас/1рез/2ур/3датч-230/400В-

DIN (без датчиков) TDM

SQ1507-0003

230/400 В АС

управление насосом в

резервуаре в режиме

«наполнение» или

«дренаж»

DIN-рейка

РКУ-03-1нас/2рез/4ур/6датч-230/400В-

DIN (без датчиков) TDM

SQ1507-0004

перекачка жидкости из

скважины в резервуар,

контроль уровня в обеих

средах

DIN-рейка

РКУ-04-2нас/1рез/2ур/3датч-230/400В-

DIN (без датчиков) TDM

SQ1507-0005

поочередное или

суммарное включение

двух насосов

DIN-рейка

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1507-0002

100

470

270

240

SQ1507-0003

390

225

380

SQ1507-0004

SQ1507-0005

Упаковка

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Евроавтоматика

Lovato Electric

Реле и автоматика

РКУ-01

PZ-829

LVM20

РКУ-1М, EBR-01

РКУ-02

PZ-829

LVM20

РКУ-1М, EBR-01

РКУ-03

–

LVM40

EBR-02

РКУ-04

–

LVM40

–

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

226

РКУ-01

РКУ-02

Примечания:

• 15-18 – нормально разомкнутый контакт, используется в данном

реле для управления насосом;

• А1 и А2 – используются при питании реле от напряжения 230 В;

• А1 и А3 – используются при питании реле от напряжения 400 В.

Примечания:

• 15-18 и 25-28 – нормально разомкнутые контакты, используемые

в данном реле для управления насосами в режимах слива

(дренажа).

• А1 и А2 – используются при питании реле от напряжения 230 В.

• А1 и А3 – используются при питании реле от напряжения 400 В.

Примечания:

• 8-5-6 – переключающий управляющий "сухой" контакт реле.

• 8-5 – нормально замкнутый контакт, используется в схемах слива

(дренажа).

• 8-6 – нормально разомкнутый контакт, используется в схемах

наполнения.

• Е3 – контрольный датчик, который необходимо установить на дно

резервуара и заземлить.

• Е1 и Е2 – устанавливаемые датчики максимального и

минимального уровней жидкости.

Примечания:

• 15-16 – нормально замкнутый контакт, используется в схемах

наполнения.

• 15-18 – нормально разомкнутый контакт, используется в схемах

слива (дренажа).

• А1 и А2 – используются при питании реле от напряжения 230 В.

• А1 и А3 – используются при питании реле от напряжения 400 В.

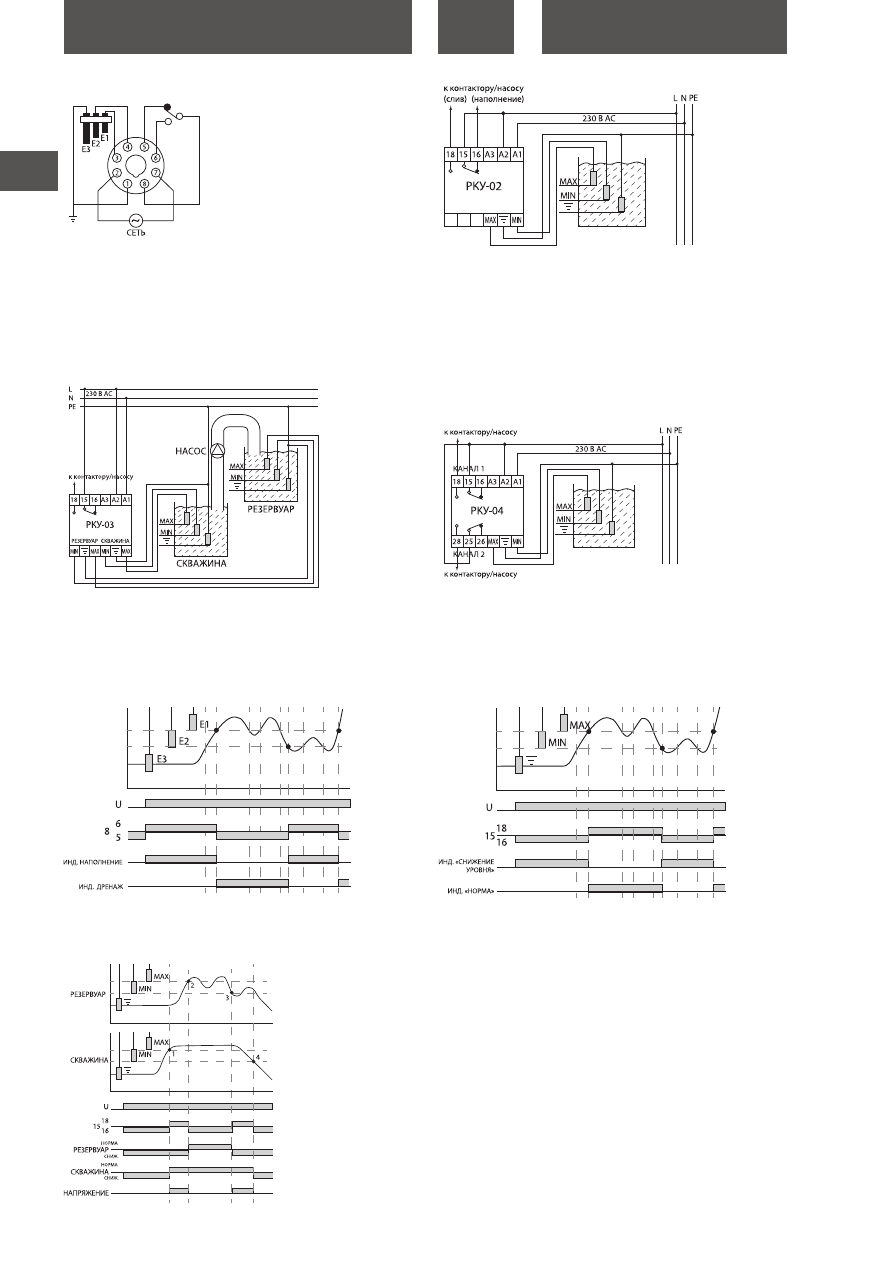

Схемы подключения к сети

Схемы работы реле

Примечания:

• 8-6 – режим «наполнение».

• 8-5 – режим «слив (дренаж)».

РКУ-01

Примечание:

• Индикатор «Напряжение» светится во время работы насоса (контакты 15-18 замкнуты).

Описание рабочих точек:

1 – в данной точке жидкость в скважине переходит на уровень выше датчика «MAX», при

этом отключается защита насоса от режима сухого хода, и начинается перекачка жидкости из

скважины в резервуар.

2 – после включения насоса уровень жидкости в резервуаре начинает повышаться, и при

достижении уровня датчика «MAX» в резервуаре насос отключается, при этом загораются 2

зеленых индикатора «норма» на лицевой панели реле на уровнях «Резервуар» и «Скважина».

3 – После отключения насоса уровень жидкости в резервуаре начинает снижаться, и при

достижении уровня датчика «MIN» в резервуаре насос включается повторно.

4 – В данной точке уровень жидкости в скважине опускается ниже датчика MIN, при этом

включается защита насоса от сухого хода, что приводит к отключению насоса и дальнейшему

снижению уровня жидкости в резервуаре.

РКУ-03

РКУ-04

РКУ-02

РКУ-03

Примечания:

• 15-18 – режим «дренаж».

• 15-16 – режим «наполнение».

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

227

• Датчики контроля уровня ДКУ приобретаются отдельно (в комплекте с датчиками идут гильзы для опрессовки провода и трубка ТУТ).

• Реле РКУ-01 подключается к сети при помощи разъема Р8Ц.


Наименование

Артикул

ДКУ-01х3 датчики контр. уровня для РКУ (3 шт.) TDM

SQ1507-0001

Р8Ц – разъем цокольный 8-pin на DIN-рейку/плоскость TDМ

SQ1503-0019

Подробная информация о разъеме Р8Ц на

стр. 169.

Артикул

Транспортная упаковка

Количество, шт.

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

SQ1507-0001

210

250

300

Ассортимент

Упаковка (ДКУ-01)

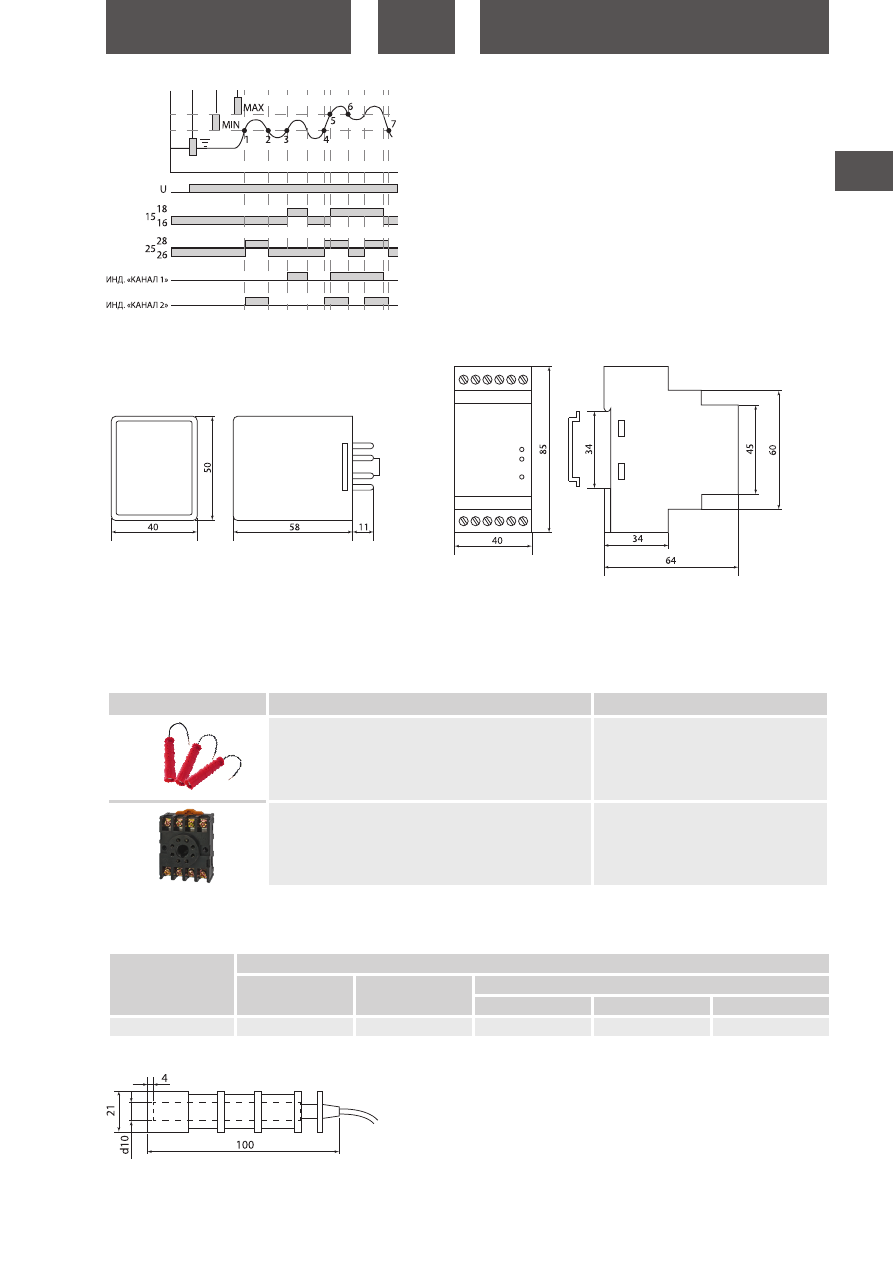

РКУ-04

Описание рабочих точек:

1 – уровень жидкости поднялся выше уровня датчика «MIN», после

чего включается один из насосов.

2 – уровень жидкости снизился ниже «MIN», насос отключается.

3 – в данной точке уровень жидкости снова поднялся до датчика

«MIN», при этом альтернативно включается второй насос.

4 – при следующем достижении уровня «MIN» снова альтернативно

включается первый насос.

5 – если уровень жидкости продолжает подниматься, то при

достижении уровня «MAX» дополнительно подключается второй

насос.

6 – при снижении уровня жидкости ниже уровня «MAX» отключается

насос, который подключался первым и работал дольше.

7 – при снижении уровня ниже «MIN» оба насоса отключаются.

РКУ-01

ДКУ-01

РКУ-02, РКУ-03, РКУ-04

Габаритные размеры

(мм)

Габаритные размеры

(мм)

Аксессуары

tdme.ru

ОБОРУДОВАНИЕ ЗАЩИТЫ И АВТОМАТИЗАЦИИ

228

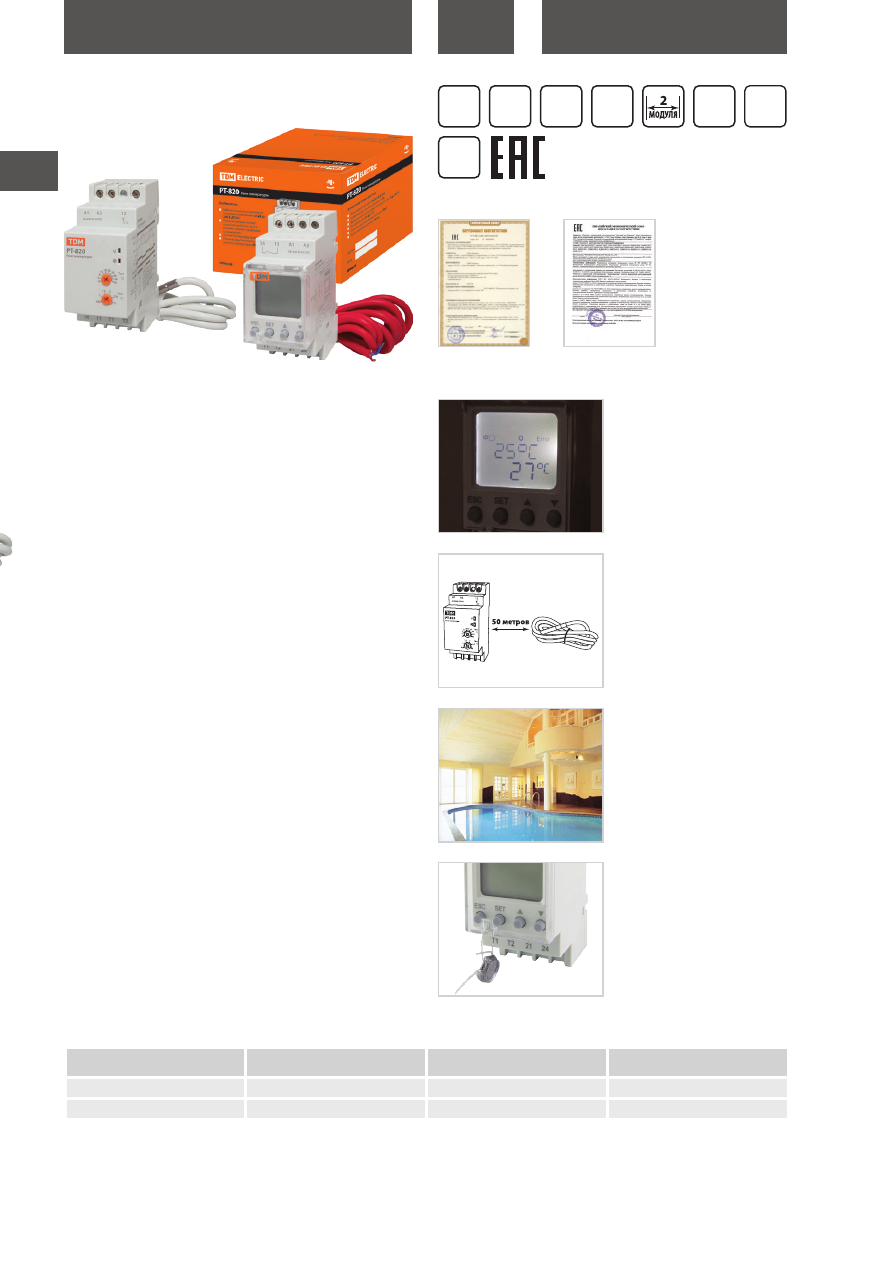

Преимущества

Реле РТ-820М имеет ЖК индика-

тор с подсветкой, что позволя-

ет снимать показания в темное

время суток.

Длина провода датчика 2,5 м,

при необходимости длину можно

нарастить до 50 м, используя

подходящий по температурному

режиму 2-жильный провод.

Степень защиты выносного тем-

пературного датчика IP67, что

позволяет использовать его для

контроля температуры воздуха и

жидкости.

Возможность пломбировки

лицевой панели реле РМ-820М.

РЕЛЕ ТЕМПЕРАТУРЫ СЕРИИ

РТ

Сертификат ТР ТС

Назначение

• Автоматическое поддержание заданного уровня температуры

путем включения/выключения нагревательной/охлаждающей

установки по сигналам выносного датчика температуры.

Применение

Контроль температуры:

• в жилых и общественных помещениях;

• в электрощитовом оборудовании;

• в овощехранилищах;

• в холодильных установках;

• в резервуарах с жидкостями;

• в системах водного отопления и др.

Материалы

• Корпус реле изготовлен из не поддерживающего горение пла-

стика.

• Корпус датчика изготовлен из нержавеющей стали.

• Материалы изоляции провода: РТ-820 – высокотемпературный

ПВХ, РТ-820М – силикон.

Конструкция

• Реле работает в широком диапазоне питающих напряжений: от

24 до 240 В постоянного и переменного тока.

• Реле могут работать как в режиме «нагрев», так и в режиме

«охлаждение».

• Провод температурного датчика для РТ-820М изготовлен из

силикона, что обеспечивает его устойчивость к агрессивным

средам и высоким температурам.

• РТ-820М имеет выходной контакт аварийной сигнализации,

срабатывающий при повышении/падении температуры более/

менее установленного значения.

Комплектация

• Реле температуры РТ-820/РТ-820М.

• Выносной датчик температуры с проводом.

• Руководство по эксплуатации. Паспорт.

• Упаковочная коробка.

Сравнительная таблица аналогов по сериям

TDM ELECTRIC

Евроавтоматика

Меандр

Реле и автоматика

РТ-820

RT-820

ТР-15

ТР-1Е, ТР-2Е

РТ-820М

RT-820M

ТР-М02

ТР-75М

гарантия

лет

IP20

корпус

IP67

датчик

16 А

24-240 В

AC/DC

–20

+55

до 50

метров

Декларация соответствия

TDM ELECTRIC (низковольтное оборудование, защита и автоматизация). Каталог продукции (2022 год) - часть 12
