Преобразователь частоты Rexroth EFC 3600. Руководство по эксплуатации (издание 02) - часть 7





191/241
Коммуникационные протоколы
Бит
Значение
Описание
15 ~ 11
-
Код ошибки (аналогично [E4.20])
10 ~ 8
-
Зарезервировано
1
Ошибка
7
0
Нет ошибки
1
Имеется перегрузка по току
6
0
Норма
1
Имеется перегрузка по напряжению
5
0
Норма
1
Замедление
4
0
Замедление отсутствует
1
Ускорение
3
0
Ускорение отсутствует
1
Толчковое управление
2
0
Толчковое управление отсутствует
1
Работает
1
0
Стоп
1
Назад
0
0
Вперёд
Рис.13-25:
Регистры возврата состояния связи (0x5000)
192/241
Коммуникационные протоколы
13.2.5
Пример для протокола связи ModBus
Адрес подчиненного устройства 01H. Параметры частоты на преобраз-
ователе частоты установлены в "Получено по связи", в качестве источ-
ника команды ПУСК установлено "Поступающие по связи команды".
Следует добиться, чтобы двигатель, подключенный к преобразователю
частоты, работал на частоте 50 Гц (вращение вперед). Такую работу
можно обеспечить с помощью функции 0x10 (функция 16) протокола
ModBus. Сообщения с запросами от главного устройства и ответами от
подчиненного устройства приведены в таблице ниже:
● Пример 1: Запуск преобразователя частоты 01# на вращение впе-
ред с частотой 50,00 Гц (внутреннее представление 5000)
На-
Адрес
Код
чаль-
Содер-
Количество
Байты
Код
функ-
ный
жимое
адре-
адресов
данных
CRC
сов
ции
адре-
данных
сов
0x0081
Запрос
0x01
0x10
0x4000
0x0002
0x04
0x9F12
0x1388
Ответ
0x01
0x10
0x4000
0x0002
Н/П
Н/П
0x5408
● Пример 2: Считывание исходящей частоты преобразователя часто-
ты 01# и исходящей скорости вращения
Адрес
На-
подчи-
Код
чаль-
Содер-
ненно-
Количество
Байты
Код
функ-
ный
жимое
го ус-
адресов
данных
CRC
ции
адре-
данных
трой-
сов
ства
Запрос
0x01
0x03
0x0D04
0x0002
Н/П
Н/П
0x8766
0x00E2
Ответ
0x01
0x03
Н/П
Н/П
0x04
0x9BCA
0x0015
● Пример 3: Остановка преобразователя частоты 01# в соответствии
с режимом остановки с кодом функции
Адрес
На-
подчи-
Код
чаль-
Содер-
ненно-
Количество
Байты
Код
функ-
ный
жимое
го ус-
адресов
данных
CRC
ции
адре-
данных
трой-
сов
ства
Запрос
0x01
0x06
0x4000
Н/П
Н/П
0x0088
0x9C6C
Ответ
0x01
0x06
0x4000
Н/П
Н/П
0x0088
0x9C6C
193/241
Коммуникационные протоколы
13.2.6
Особые замечания
1. Внешний компьютер не может производить операции записи с кода-
ми функций [b0.06] "Замена параметров", [b0.30] "Запуск контроль-
ного дисплея", [b0.31] "Остановка контрольного дисплея".
2. Функции с кодами [b0.00] "Пароль пользователя" и [b0.05] "Инициа-
лизация параметра" не поддерживают множественную запись, в
том числе одиночную запись в ходе множественной записи; нельзя
одновременно изменять номинальные параметры двигателя
("Motor nameplate parameters") и физические данные двигателя
("Motor physical data"), операции записи многофункциональных циф-
ровых терминалов ввода ([E0.01] ~ [E0.05]) не позволяют вводить
повторяющиеся ненулевые значения.
3. При изменении коммуникационного протокола скорость передачи
данных, кадр данных и локальный адрес будут возвращены к за-
водским настройкам.
4. При запросе на чтение пароля пользователя и пароля изготовителя
с внешнего компьютера в ответ будет получено значение "0000".
5. Внешний компьютер позволяет устанавливать, изменять или отме-
нять пароль пользователя, соответствующая операция совпадает с
операцией, когда источником команд выбрана клавиатура.
6. Пароль пользователя не ограничивает доступ к регистрам управле-
ния и состояния.
194/241
Коммуникационные протоколы
13.2.7
Коммуникационные сети
Сети

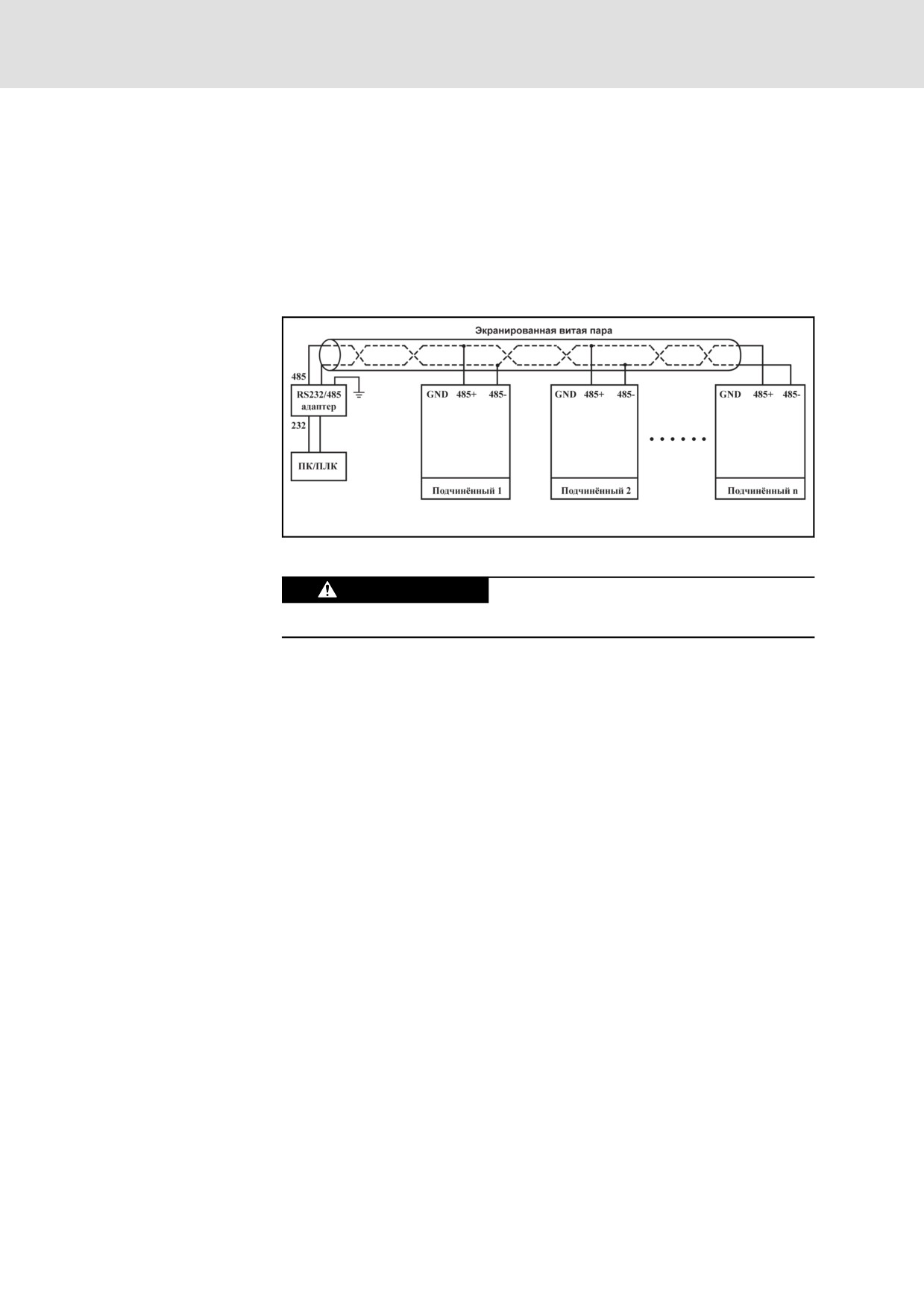

На рисунке ниже приведена коммуникационная сеть, содержащая ПК,
ПЛК или внешний компьютер, а также различные преобразователи ча-
стоты, которые соединены экранированными кабелями витой пары с по-
мощью адаптеров RS232/485. Подчиненное устройство на конце сети
нуждается в оконечном резисторе с рекомендованным сопротивлением
120 Ω, 0,25 Вт.
Рис.13-26:
Коммуникационные сети
ОСТОРОЖНО
Кабели можно подключать только к выклю-
ченному преобразователю частоты!
Рекомендации по организации сети
● Для подключения к каналам RS485 используйте экранированную
витую пару.
● Кабель ModBus должен быть расположен на достаточном расстоя-
нии от силовых кабелей (не менее 30 см).
● Избегайте скрещивания кабелей ModBus и силовых кабелей, если
без скрещивания не обойтись, делайте его под прямым углом.
● Экран кабелей должен быть соединен с защитным заземлением
или с землей оборудования, если она уже соединена с защитным
заземлением. Не заземляйте элементы сети RS485 напрямую.
● Кабели заземления ни при каких условиях не должны образовывать
замкнутый контур.
195/241
Техобслуживание
14
Техобслуживание
14.1
Указания по безопасности
ОСТОРОЖНО
Высокое электрическое напряжение! Опас-
но для жизни, риск поражения электриче-
ским током!
● К эксплуатации, обслуживанию и ремонту оборудования допускает-
ся только персонал, имеющий квалификацию и опыт работы с дан-
ным оборудованием.
● Ни в коем случаем не включайте электрооборудование, даже для
кратковременных измерений или тестов, если провод заземления
жёстко не подсоединён к специальным точкам крепления на компо-
нентах.
● Перед работами на электрических частях с потенциалами напряже-
ния выше 50 В устройство следует отсоединить от электросети.
Убедитесь, что напряжение сети не было случайно включено.
● В преобразователях частоты используются конденсаторы шины
пост. тока в качестве накопителей энергии. Накопители энергии со-
храняют энергию, даже если напряжение питания было отключено.
Преобразователи частоты сконструированы таким образом, что по-
сле отключения напряжения питания значение напряжения падает
ниже 50 В в течение максимального времени разряда 10 минут.
14.2
Ежедневный осмотр
В целях продления срока службы преобразователей частоты проводите
ежедневный осмотр согласно приведённой ниже таблице.
Категория
Результат
Предмет осмотра
Критерии осмотра
осмотра
осмотра
Температура
-10 ~ 50 ℃ (без мороза и конденсации)
Относительная влаж-
< 90 % отн. влажн. (без конденсации)
ность
Пыль, вода
Отсутствие сильного запыления и признаков утечки
Условия
и утечки
(визуальный контроль)
окр. среды
Газ
Отсутствие странного запаха
Звук
Отсутствие странного звука
Панель управления
Нет кодов ошибок
дисплей
Преобразователь
Вентилятор
Отсутствие закупорки и загрязнения
частоты
Двигатель
Звук
Отсутствие странного звука
Рис.14-1:
Список пунктов ежедневного осмотра
196/241
Техобслуживание
14.3
Периодический осмотр
Помимо ежедневного осмотра также необходимо проводить периодиче-
ский осмотр преобразователей частоты. Периодичность осмотров дол-
жна составлять не менее 6 месяцев. Порядок работ приведён в таблице
ниже:
Категория
Предмет осмотра
Критерии осмотра
Способ устранения
осмотра
1-фазное: 200~240 В
Указано на фирменной таблич-
(-10 % / +10 %)
Подача питания
Напряжение
ке
3-фазное: 380~480 В
(-15 % / +10 %)
Силовой кабель
Силовой кабель
Заменить кабель
Отсутствие изменений цвета и
Сигнальная ли-
Сигнальная линия
повреждений
Заменить сигнальную линию
ния
Обжатая клемма
Клеммовое
и кабель / линия
Отсутствие неплотных соедине-
Выполните обжатие и затяните
соединение
ний
присоединительный винт
Обжатая клемма
и клеммная колодка
Внешний
Обратитесь к инженерам по об-
Отсутствие деформации
вид
служиванию
Отсутствие изменений цвета и
Замените вентилятор
деформации
Вентилятор
Отсутствие закупорки и загряз-
Устраните закупорку и очистите
нения
вентилятор
Преобразова-
Система охлаждения
Отсутствие закупорки и инород-
Устраните закупорку и удалите
тель
(радиатор, впуск, выпуск)
ных тел
инородные тела
частоты
Очистите печатную
Печатная плата
Отсутствие пыли и загрязнений
плату
Отсутствие утечки, изменений
Замените конденсатор шины
Конденсатор
шины
цвета, трещин и растяжений при
пост.тока
(производится инжене-
пост.тока
закрытии предохранительного
ром по обслуживанию)
клапана
Отсутствие неплотных соедине-
Соединение
Затяните присоединительный винт
ний
Принадлежности
Отсутствие изменений цвета и
Кабель
Заменить кабель
повреждений
Рис.14-2:
Список пунктов периодического осмотра
197/241
Техобслуживание
14.4
Снятие и установка панели управления

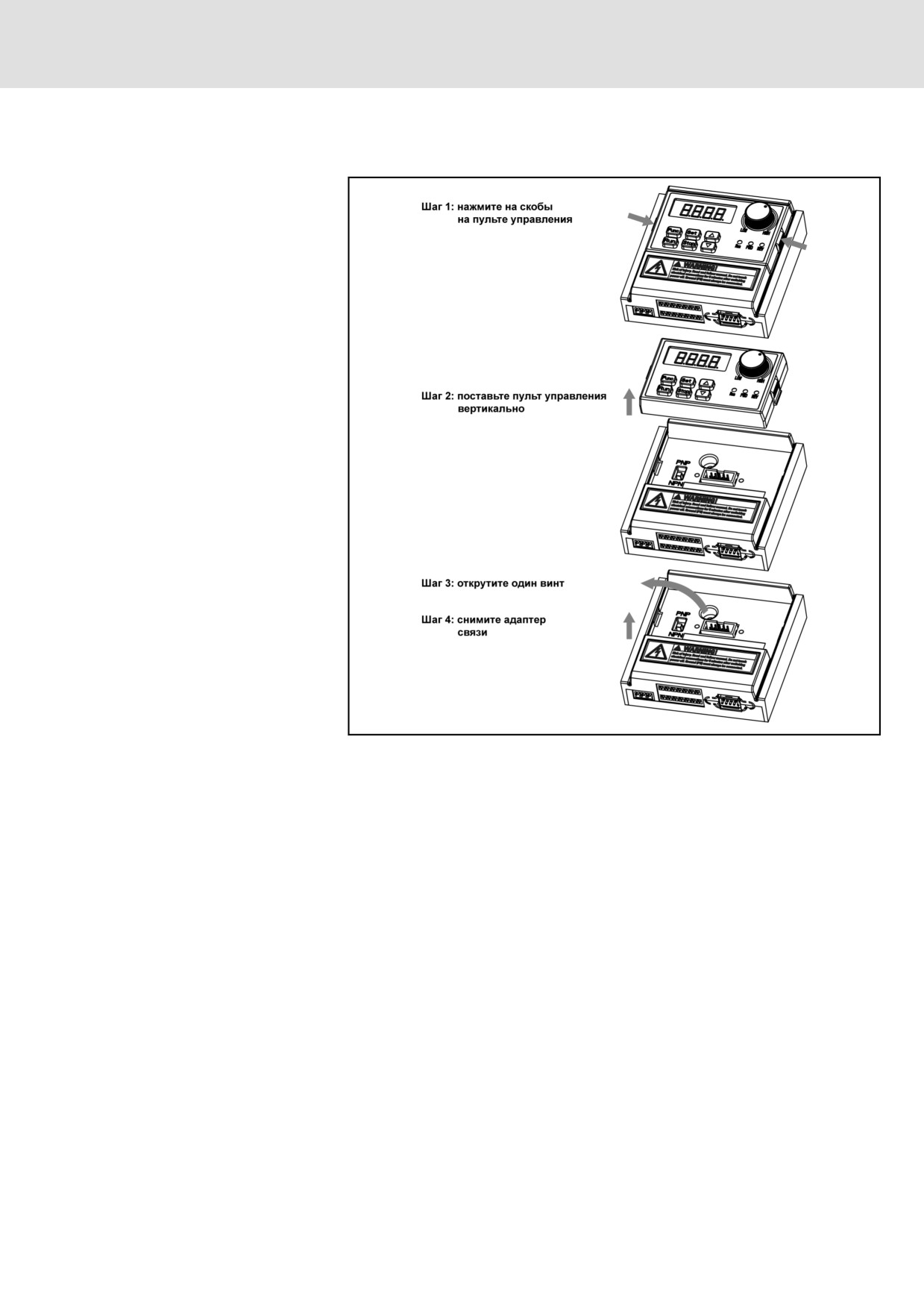

Рис.14-3:
Снятие панели управления
198/241
Техобслуживание

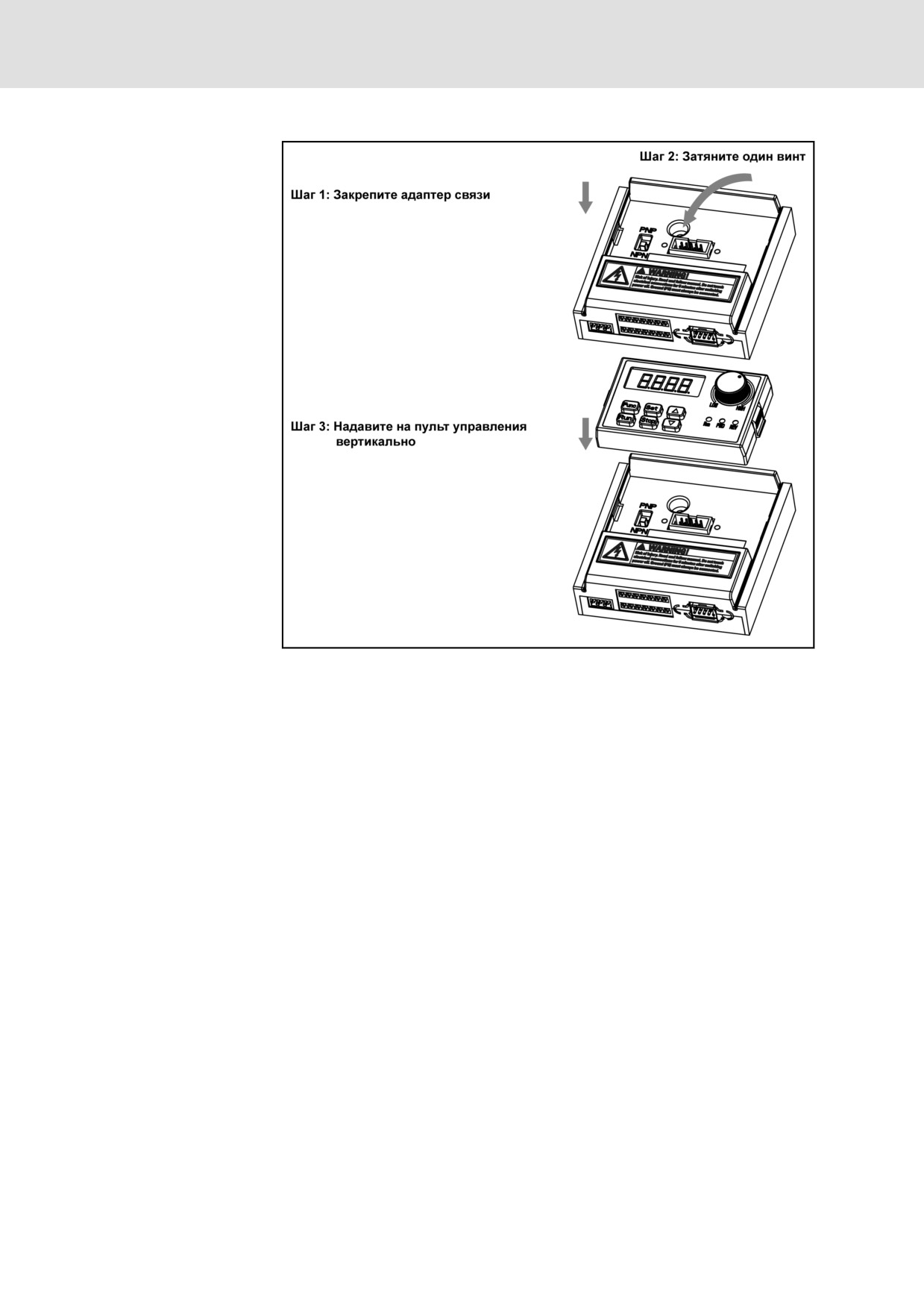

Рис.14-4:
Установка панели управления
199/241
Техобслуживание
14.5
Снятие и установка вентилятора

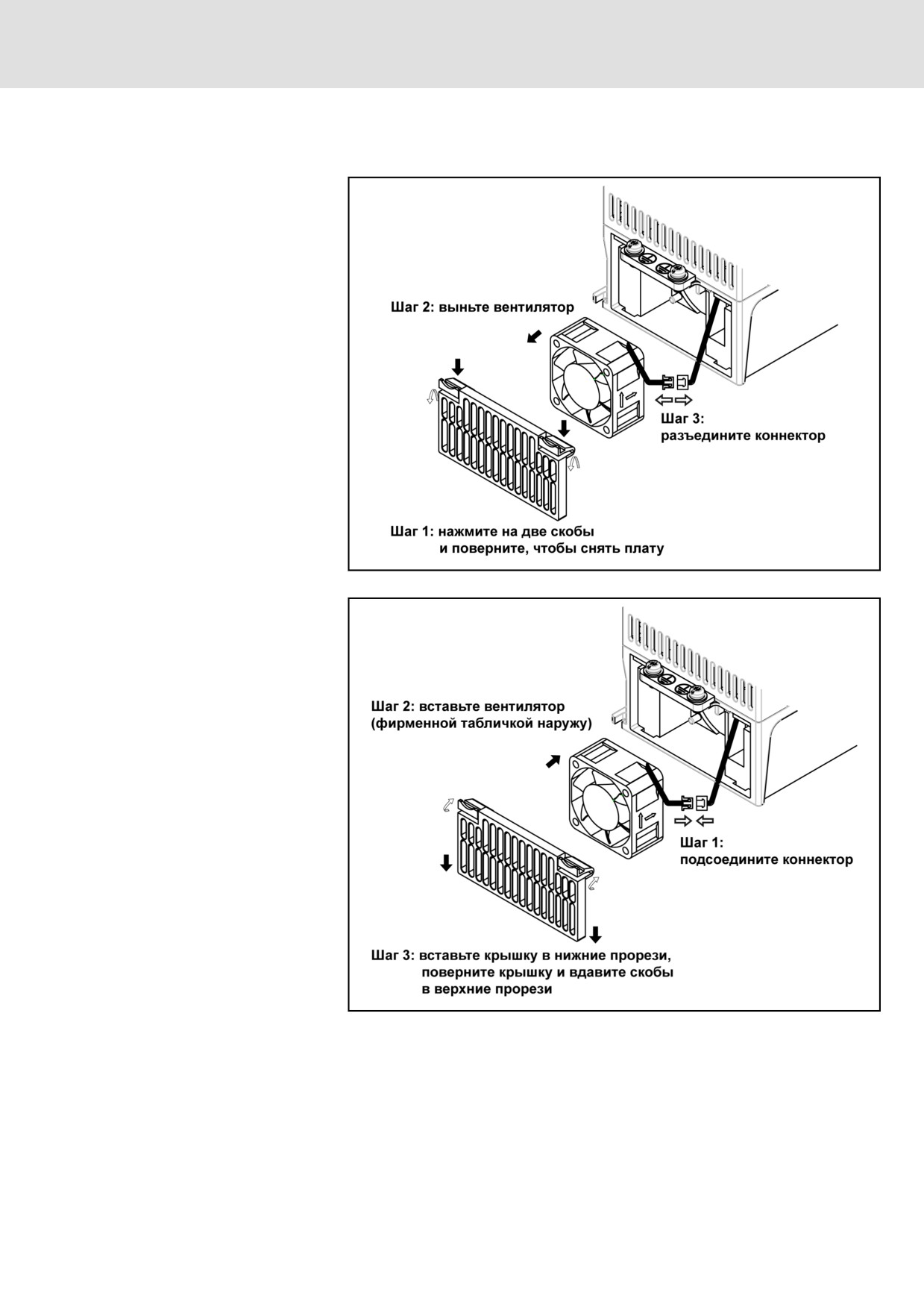

Рис.14-5:
Снятие вентилятора
Рис.14-6:
Установка вентилятора
201/241
Сервис и техническая поддержка
15
Сервис и техническая поддержка
Мы располагаем разветвлённой сетью сервисных центров, где Вы може-
те получить быструю и квалифицированную помощь. Наши эксперты
предоставят Вам необходимую помощь и консультирование. Связаться
с нами можно круглосуточно - в том числе в выходные и праздничные
дни.
Сервис в Германии
Наш высокотехнологичный Центр Компетенции в г. Лор решит все во-
просы, связанные с обслуживанием электрических приводов и контрол-
леров.
Контакты и телефон горячей линии службы технической поддержки:
Телефон: +49 9352 40 5060
Факс:
+49 9352 18 4941
E-mail:
service.svc@boschrexroth.de
Адрес в
интерне-
те:
На нашем веб-сайте Вы найдёте дополнительные сведения по вопросам
сервиса, ремонта (например, адреса доставки) и обучения.
Сервис по всему миру
Если Вы находитесь не в Германии, вначале свяжитесь с сервисным
центром в Вашей стране. Номера телефонов "горячей линии" указаны в
контактных данных офисов продаж на сайте.
Подготовка информации
Мы сможем помочь Вам быстро и эффективно, если Вы подготовите
следующие данные:
● подробное описание неполадок и обстоятельств их возникновения
● данные заводской таблички соответствующих изделий, в частности,
кодовые наименования и серийные номера
● Ваши контактные данные (телефон, факс и адрес электронной по-
чты)
203/241
Утилизация и защита окружающей среды
16
Утилизация и защита окружающей среды
16.1
Утилизация
Упаковочные материалы
Упаковочные материалы состоят из картона и полистирена. Эти мате-
риалы могут легко утилизироваться. По экологическим соображениям
вам не следует возвращать нам пустую упаковку.
16.2
Защита окружающей среды
Отсутствие выделения опасных Наша продукция не содержит опасных вещества, которые могут выде-
веществ
ляться при надлежащем применении. Как правило, не ожидаются отри-
цательные воздействия на окружающую среду.
Материалы, содержащиеся в электронных устройствах:
● сталь
● алюминий
● медь
● синтетические материалы
● электронные компоненты и модули
Утилизация Благодаря высокому содержанию металлов большая часть компонентов
изделия подлежит утилизации. Для максимально эффективной вторич-
ной переработки металлов необходимо разобрать изделия на отдель-
ные составляющие. Металлы, содержащиеся в электрических и элек-
тронных модулях, также могут утилизироваться при помощи специаль-
ных процессов сепарации. Синтетические материалы, оставшиеся по-
сле этих процессов, могут подвергаться термической утилизации.
205/241
Приложение
17
Приложение
17.1
Приложение 1: Сокращения
Система преобразователей частоты Rexroth EFC 3600 состоит из от-
дельных частей (компонентов) для применения в различных условиях.
● EFC 3600: Преобразователь частоты EFC 3600
● FPCC: Панель управления
● FELR: Тормозной резистор
● FEAA: Адаптер интерфейса RS485/232
● FRKB: Кабель адаптера интерфейса
● FRKS: Кабель панели управления
206/241
Приложение
17.2
Приложение 2: Список параметров
17.2.1
Описание символов атрибутов в таблицах параметров
Атрибут параметра
Описание
Настройку параметра можно изменить, когда преобразователь частоты находится в
ПУСК/СТОП
режиме ПУСК или СТОП.
Настройку параметра можно изменить, только когда преобразователь частоты нахо-
СТОП
дится в режиме СТОП.
Настройку параметра можно изменить, если отключена защита паролем производите-
mpwd
ля.
Tолько для чтения
Параметр предназначен только для чтения и не может быть изменён.
Рис.17-1:
Описание символов атрибутов в таблицах параметров
17.2.2
Группа b0: Системные параметры
Пароль и контроль доступа
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
ПУСК/
b0.00
Пароль пользователя
0 ~ 65535
1
0
СТОП
Пароль
b0.01
0 ~ 65535
1
0
СТОП
производителя
0: Базовые параметры
1: Стандартные параметры
Настройка прав
ПУСК/
b0.02
2: Расширенные параметры
1
0
доступа
СТОП
3: Дополнительные параметры
4: Режим запуска
b0.03
Зарезервировано
-
-
-
-
b0.04
Зарезервировано
-
-
-
-
207/241
Приложение
Конфигурация системы
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Нет действия
1: Сбросить к заводскому значению
Инициализация
b0.05
2: Удалить запись об ошибке
1
0
СТОП
параметров
Примечание: значение автоматически уста-
навливается на 0 после операции.
0: Нет действия
1: Считать параметр
Репликация па-
b0.06
2: Записать параметр
1
0
СТОП
раметров
Примечание: значение автоматически уста-
навливается на 0 после операции.
b0.07
Зарезервирова-
~
-
-
-
-
но
b0.19
Конфигурация преобразователя частоты
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Настройка номинального
200 В: 200 ~ 240 В
220 В
b0.20
напряжения преобразова-
1 В
СТОП
400 В: 380 ~ 480 В
380 В
теля частоты
b0.21
Несущая частота
1 ~ 15 кГц
1 кГц
4 кГц
ПУСК/СТОП
Автоматич.
0: ВЫКЛ
b0.22
подстройка
1
0
СТОП
1: ВКЛ
несущая частота
b0.23
~
Зарезервировано
-
-
-
-
b0.29
208/241
Приложение
Контрольный дисплей
Код функ-
Мин.
Заводское
Название
Диапазон настройки
Атрибут
ции
единица
значение
Запуск
0: Выходная частота
b0.30
контрольного
1: Выходная скорость вращения
1
0
ПУСК/СТОП
дисплея
2: Заданная частота
3: Заданная скорость вращения
4: Выходное напряжение
5: Выходной ток
6: Выходная мощность
7: напряжение шины пост.тока
8: Напряжение аналогового входа AIV
9: Ток аналогового входа AIC
10: Заданная пользователем скорость
11: Заданная пользователем выходная
Остановка
скорость
b0.31
контрольного
1
2
ПУСК/СТОП
12: Состояние цифрового входа
дисплея
13: Состояние цифрового выхода
14: ПИД целевое расчётное значение
15: ПИД расчётное значение обратной
связи
16: Температура модуля
17: Версия микропрограммы 1
18: Версия микропрограммы 2
19: Версия микропрограммы 3
20: Фактическая несущая частота
Заданный пользова-
телем коэффициент
b0.32
0.01 ~ 100.00
0.01
1.00
ПУСК/СТОП
пропорционально-
сти для скорости
ПИД опорное значе-
b0.33
ние
/ коэффициент
0.01 ~ 100.00
0.01
1.00
ПУСК/СТОП
обратной связи
b0.34
~
Зарезервировано
-
-
-
-
b0.39
209/241
Приложение
Системная информация
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
b0.40
Суммарное время работы
0 ~ 65535 часов
1 часов
0
mpwd
b0.41
~
Зарезервировано
-
-
-
-
b0.49
17.2.3
Группа b1: базовые параметры
Базовый контроль работы
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Задаётся потенциометром панели
1: Задаётся цифровой настройкой на
панели
Первый
2: Задаётся внешним аналоговым AIV
источник
b1.00
3: Задаётся внешним аналоговым AIC
1
0
СТОП
настройки
4: Задаётся внешними клеммами
частоты
ВВЕРХ / ВНИЗ
5: Задаётся по связи
6: Задаётся многоскоростным режимом
0: Не сохраняются при выключении пи-
тания и остановке
1: Не сохраняются при выключении пи-
Сохранение
тания; сохраняются при остановке
b1.01
цифровой
1
0
СТОП
2: Сохраняются при выключении пита-
настройки частоты
ния; не сохраняются при остановке
3: Сохраняются при выключении пита-
ния и остановке
Первый источник
0: Ввод команд с панели
b1.02
команды
1: Ввод команд через внешние клеммы
1
0
СТОП
пуска
2: Ввод команд по связи
b1.03
Зарезервировано
-
-
-
-
Цифровая настройка
ПУСК/
b1.04
[b1.07] ~ [b1.06]
0,01 Гц
50,00 Гц
частота
СТОП
b1.05
Макс. частота
50.00 ~ 400,00 Гц
0,01 Гц
50,00 Гц
СТОП
Верхняя
ПУСК/
b1.06
[b1.07] ~ [b1.05]
0,01 Гц
50,00 Гц
частота
СТОП
Нижняя
ПУСК/
b1.07
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
частота
СТОП
210/241
Приложение
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Нижняя
0: Работа при 0 Гц
b1.08
частота
1
0
СТОП
1: Работа на нижней частоте
режим
Диапазон
b1.09
0,00 ~ [b1.07]
0.01
0.00
СТОП
гистерезиса частот
0: Оба направления
1: Только вперёд
Управление направ-
b1.10
2: Только назад
1
0
СТОП
лением
3: Инвертировать направление по
умолчанию
Панель управления
ПУСК/
b1.11
направление упра-
0: Вперёд; 1: Назад
1
0
СТОП
вления
b1.12
~
Зарезервировано
-
-
-
-
b1.14
0: Нет комбинации
Комбинированный ис-
1: Первая настройка частоты + вторая
b1.15
точник
настройка частоты
1
0
СТОП
команды частоты
2: Первая настройка частоты - вторая
настройка частоты
0: Задаётся потенциометром панели
1: Задаётся цифровой настройкой на
панели
2: Задаётся внешним аналоговым
Второй
входным напряжением (AIV)
источник
b1.16
3: Задаётся внешним аналоговым
1
2
СТОП
настройки
входным током (AIC)
частот
4: Задаётся внешними клеммами
ВВЕРХ / ВНИЗ
5: Задаётся по связи
6: Задаётся многоскоростным режимом
0: Ввод команд с панели
Второй источник
b1.17
1: Ввод команд через внешние клеммы
1
1
СТОП
команды пуска
2: Ввод команд по связи
b1.18
~
Зарезервировано
-
-
-
-
b1.19
211/241
Приложение
Управление ускорением/замедлением
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
b1.20
Время ускорения 1
0,1 ~ 6000,0с
0,1с
5,0с
ПУСК/СТОП
b1.21
Время замедления 1
0,1 ~ 6000,0с
0,1с
5,0с
ПУСК/СТОП
Режим графика ускорения/замедле-
0: Линейный
b1.22
1
0
СТОП
ния
1: S-кривая
Пропорция S-кривой
b1.23
0.0 % ~ 40.0 %
0.1 %
20.0 %
СТОП
фазы пуска
Пропорция S-кривой
b1.24
0.0 % ~ 40.0 %
0.1 %
20.0 %
СТОП
фазы останова
b1.25
~
Зарезервировано
-
-
-
-
b1.29
212/241
Приложение
Конфигурация пуска
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Непосредственный запуск
b1.30
Режим запуска
1: Торможение перед запуском.
1
0
СТОП
2: Запуск с регистрацией скорости
Частота
b1.31
0,00 ~ 50,00 Гц
0,01 Гц
0,05 Гц
СТОП
пуска
Время
b1.32
выдержки
0,0 ~ 20,0с
0,1с
0,1с
СТОП
частоты пуска
Время запуска
0,0 ~ 20,00с (0,0 означает отсутствие
b1.33
торможения пост.
то-
действия запуска торможения пост.то-
0,1с
0,0с
СТОП
ком
ком)
Ток запуска
0.0 % ~ 150.0 %
b1.34
торможения пост.
то-
(номинальный ток преобразователя ча-
0.1 %
0.0 %
СТОП
ком
стоты)
b1.35
~
Зарезервировано
-
-
-
-
b1.39
213/241
Приложение
Конфигурация остановки
Завод-
Код функ-
Мин. еди-
Название
Диапазон настройки
ское зна-
Атрибут
ции
ница
чение
0: Замедление до остановки
1: Свободный ход до остановки
b1.40
Режим остановки
1
0
СТОП
2: Свободный ход при команде оста-
новки, замедление при изменении на-
правления
Начальная частота
остановки торможе-
b1.41
0,00 ~ 50,00 Гц
0,01 Гц
0,00 Гц
СТОП
ния
пост.током
0.0 ~ 20,0с
Время остановки
(0,0 представляет отсутствие дей-
b1.42
торможения пост.
0,1с
0,0с
СТОП
ствия по остановке торможения пост.
током
током)
Ток остановки
0.0 % ~ 150.0 %
b1.43
торможения пост.
(номинальный ток преобразователя
0.1 %
0.0 %
СТОП
током
частоты)
b1.44
Зарезервировано
-
-
-
-
Коэф.
b1.45
усиления
1.00 ~ 1.40
0.01
1.00
ПУСК/СТОП
перевозбуждения
b1.46
~
Зарезервировано
-
-
-
-
b1.49
214/241
Приложение
17.2.4
Группа S0: Управление V/F
график V/F
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Линейный
S0.00
режим графика V/F
1: Квадратичный график
1
0
СТОП
2: Задаваемый пользователем много-
точечный график
S0.01
V/F частота 1
0,00 ~ [S0.03]
0,01 Гц
0,00 Гц
СТОП
0.0 % ~ 120.0 %
S0.02
V/F напряжение 1
0.10 %
0.00 %
СТОП
(Номинальное напряжение двигателя)
S0.03
V/F частота 2
[S0.01] ~ [S0.05]
0,01 Гц
0,00 Гц
СТОП
0.0 % ~ 120.0 %
S0.04
V/F напряжение 2
0.10 %
0.00 %
СТОП
(Номинальное напряжение двигателя)
S0.05
V/F частота 3
[S0.03] ~ [b1.05]
0,01 Гц
0,00 Гц
СТОП
0.0 % ~ 120.0 %
S0.06
V/F напряжение 3
0.10 %
0.00 %
СТОП
(Номинальное напряжение двигателя)
S0.07
~
Зарезервировано
-
-
-
-
S0.19
215/241
Приложение
Расширенное управление V/F
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Номинальная частота
ПУСК/
S0.20
0,00 ~ 20,00 Гц
0,01 Гц
0,00 Гц
скольжения ротора
СТОП
0.0 % ~ 20.0 %
Добавочное напряже-
ПУСК/
S0.21
(0,0 означает автоматическое по-
0.1 %
5.0 %
ние
СТОП
вышение крутящего момента)
I*R коэффициент по-
ПУСК/
S0.22
0 % ~ 320 %
1 %
100 %
вышения
СТОП
S0.23
Зарезервировано
-
-
-
-
Стабилизация
0: Отключить
ПУСК/
S0.24
напряжения
1
1
1: Включить
СТОП
большой нагрузки
Коэффициент
ПУСК/
S0.25
0 % ~ 5000 %
1 %
0 %
стабилизации
СТОП
Коэффициент
ПУСК/
S0.26
10 % ~ 2000 %
1 %
100 %
фильтра стабилизации
СТОП
S0.27
~
Зарезервировано
-
-
-
-
S0.29
Контроль отсутствия размыкания
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: ВЫКЛ
Управление
1: ВЫКЛ при постоянной скоро-
S0.30
1
0
СТОП
ограничением тока
сти
3: ВКЛ при постоянной скорости
20 % ~ 250 %
Уровень автоматического
S0.31
(номинальный ток преобразова-
1 %
200 %
СТОП
ограничения тока
теля частоты)
Коэффициент пропорц.
S0.32
0.000 ~ 1.000
0.001
0.060
СТОП
регулятора тока
Постоянная времени
S0.33
интеграции
0.001 ~ 10.000
0.001
0.200
СТОП
регулятора тока
216/241
Приложение
17.2.5
Группа S2: Параметры двигателя
Номинальные параметры двигателя
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
S2.00
Номинальная частота двигателя
5,00 ~ 400,00 Гц
0,01 Гц
50,00 Гц
СТОП
Номинальная скорость вращения дви-
S2.01
1 ~ 30000 об./мин
1 об./мин
от модели
СТОП
гателя
S2.02
Номинальная мощность двигателя
0,1 ~ 1000,0 кВт
0,1 кВт
от модели
СТОП
S2.03
Номинальное напряжение двигателя
0 ~ 480 В
1 В
от модели
СТОП
S2.04
Номинальный ток двигателя
0,01 ~ 655,00 A
0,01 A
от модели
СТОП
S2.05
Коэффициент мощности
0.50 ~ 0.95
0.01
от модели
СТОП
S2.06
~
Зарезервировано
-
-
-
-
S2.09
Физические данные двигателя
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
S2.10
Сопротивление статора
0,00 ~ 50,00 Ом
0,01 Ом
от модели
СТОП
Сопротивление вращате-
S2.11
0,00 ~ 50,00 Ом
0,01 Ом
от модели
СТОП
ля
Индуктивность
S2.12
0,00 ~ 200,00 мГн
0,01 мГн
от модели
СТОП
рассеяния
S2.13
Взаимная индуктивность
0.0 ~ 3000.0 мГн
0.1 мГн
от модели
СТОП
S2.14
Ток холостого хода
0.0 ~ [S2.04]
0,1A
от модели
СТОП
0: Нет действия
1: Вычисление
Расчёт физических
2: Автоматическая настройка, ко-
S2.15
гда двигатель находится в стати-
1
0
СТОП
данных
ческом режиме
3: Автоматическая настройка, ко-
гда двигатель вращается
S2.16
~
Зарезервировано
-
-
-
-
S2.19
Защита двигателя от перегрева
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
S2.20
Тип датчика
0: PTC; 1: NTC
1
0
СТОП
S2.21
Канал ввода температуры двигателя
0: Неверный; 1: AIV
1
0
217/241
Приложение
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
S2.22
Уровень защиты
0.0 ~ 10.0
0.1
2.0
СТОП
Тепловая постоянная времени двига-
S2.23
0,0 ~ 400,0 мин
0.1
от модели
СТОП
теля
S2.24
~
Зарезервировано
-
-
-
-
S2.39
17.2.6
Группа S3: Рабочие параметры
Параметры толчкового режима
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
S3.00
Частота в толчковом режиме
0,00 ~ [b1.05]
0,01 Гц
5,00 Гц
ПУСК/СТОП
S3.01
Время ускорения в толчковом режиме
0,1 ~ 6000,0с
0,1с
5,0с
ПУСК/СТОП
Время замедления в толчковом режи-
S3.02
0,1 ~ 6000,0с
0,1с
5,0с
ПУСК/СТОП
ме
S3.03
~
Зарезервировано
-
-
-
-
S3.04
Частота пропуска
Мин. еди-
Заводское
Код функции
Название
Диапазон настройки
Атрибут
ница
значение
S3.05
Частота пропуска 1
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
СТОП
S3.06
Частота пропуска 2
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
СТОП
S3.07
Частота пропуска 3
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
СТОП
S3.08
Диапазон частоты пропуска
0,00 ~ 30,00 Гц
0,01 Гц
0,00 Гц
СТОП
Коэффициент
S3.09
ускорения окна
1~100
1
1
СТОП
частоты пропуска
S3.10 ~ S3.14
Зарезервировано
-
-
-
-
Перезапуск после сбоя питания
Диапазон на-
Мин. еди-
Заводское
Код функции
Название
Атрибут
стройки
ница
значение
0: Запрещён
S3.15
Перезапуск после сбоя питания
1
0
СТОП
1: Разрешён
Время ожидания перезапуска после
S3.16
0.0 ~ 10,0с
0,1с
1,0с
СТОП
сбоя питания
S3.17 ~ S3.19
Зарезервировано
-
-
-
-
218/241
Приложение
Контроль тормозного прерывателя
Мин. еди-
Заводское
Код функции
Название
Диапазон настройки
Атрибут
ница
значение
Точка действия
Класс 200 В: 300 ~ 390 В
390 В
S3.20
тормоз. прерывате-
1 В
СТОП
Класс 400 В: 600 ~ 885 В
885 В
ля
Тормозной коэф-
S3.21
1 % ~ 100 %
1 %
100 %
СТОП
фициент
S3.22 ~ S3.29
Зарезервировано
-
-
-
-
Дополнительный контроль работы
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Время нечувствительности меж-
S3.30
0.0 ~ 60,0с
0,1с
4,0с
СТОП
ду вращением вперёд и назад
Заданная скорость ВВЕРХ/
S3.32
0,10 ~ 100,00 Гц/с
0,01 Гц/с
1,00 Гц/с
ПУСК/СТОП
ВНИЗ
Клеммы ВВЕРХ / ВНИЗ началь-
S3.33
[b1.07] ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
ная частота
0: Автоматическое упра-
S3.34
Управление вентилятором
вление
1
0
ПУСК/СТОП
1: Всегда включён
0: Применимо только для
управления с клавиатуры
S3.35
Остановка клавишей Stop
1
1
ПУСК/СТОП
1: Применимо для всех
средств управления
17.2.7
Группа E0: Входные клеммы
Многофункциональные цифровые входные клеммы
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Вперёд/стоп, назад/стоп
2-проводное /
3-про-
E0.00
1: Вперёд/назад, пуск/стоп
1
0
СТОП
водное управление
2: 3-проводное управление
E0.01
Kлемма X1
1
0
СТОП
E0.02
Kлемма X2
1
0
СТОП
E0.03
Kлемма X3
0 ~ 28
1
0
СТОП
E0.04
Kлемма X4
1
0
СТОП
E0.05
Kлемма X5
1
0
СТОП
E0.06
~
Зарезервировано
-
-
-
-
E0.09
219/241
Приложение
Диапазон настройки [E0.01] ~ [E0.05] следующий:
0: Нет действия (можно выбрать несколько)
1: Управляющая клемма многоскоростного режима 1
2: Управляющая клемма многоскоростного режима 2
3: Управляющая клемма многоскоростного режима 3
4: Зарезервировано
5: Время ускорения / замедления - клемм 1
6: Время ускорения / замедления - клемм 2
7: 3-проводное управление
8: Свободный ход до остановки включён
9: Команда ВВЕРХ приращения частоты
10: Команда ВНИЗ уменьшения частоты
11: Обнуление настройки частоты внешней клеммы
12: Зарезервировано
13: Остановка торможения пост. током включена
14: Зарезервировано
15: Простой ПЛК запрещён
16: Простой ПЛК приостановлен
17: Зарезервировано
18: Второй источник команды частоты включён
19: Вход НР контакта внешней ошибки
20: Вход НЗ контакта внешней ошибки
21: Вход внешнего СБРОСА
22: Второй источник команды пуска включён
23: Вперёд (FWD)
24: Назад (REV)
25: Толчковое перемещение вперёд
26: Толчковое перемещение назад
27: Вход счётчика
28: Сброс счётчика
Усиление аналогового входного канала
Диапазон
Мин. еди-
Заводское
Код функции
Название
Атрибут
настройки
ница
значение
Усиление Kv канала анало-
E0.10
гового входного напряжения
0.00 ~ 10.00
0.01
1.00
ПУСК/СТОП
(AIV)
E0.11
Зарезервировано
-
-
-
-
Усиление Kc канала анало-
E0.12
0.00 ~ 10.00
0.01
1.00
ПУСК/СТОП
гового входного тока (AIC)
E0.13 ~ E0.14
Зарезервировано
-
-
-
-
220/241
Приложение
Время фильтрации аналогового входа
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Время фильтрации аналогового ка-
E0.15
0,000 ~ 2,000с
0,001с
0,100с
ПУСК/СТОП
нала
E0.16
~
Зарезервировано
-
-
-
-
E0.19
Конфигурация кривой аналогового входа
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0 ~ 3
0 = Характеристическая кри-
вая 1 с опорным значением
AIC;
характеристическая кривая 1
с опорным значением AIV
1 = Характеристическая кри-
вая 1 с опорным значением
AIC;
характеристическая кривая 2
Выбор графика
E0.20
с опорным значением AIV
1
0
ПУСК/СТОП
аналоговой настройки
2 = Характеристическая кри-
вая 2 с опорным значением
AIC;
характеристическая кривая 1
с опорным значением AIV
3 = Характеристическая кри-
вая 2 с опорным значением
AIC;
характеристическая кривая 2
с опорным значением AIV
Мин. опорное значение кривой
E0.21
0,0 % ~ [E0.23]
0.10 %
0.00 %
ПУСК/СТОП
1
Частота,
соответствующая
E0.22
мин. опорному значению кри-
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
вой 1
Макс. опорное значение кри-
E0.23
[E0.21] ~ 100,0 %
0.10 %
100.00 %
ПУСК/СТОП
вой 1
Частота,
соответствующая
E0.24
макс. опорному значению кри-
0,00 ~ [b1.06]
0,01 Гц
50,00 Гц
ПУСК/СТОП
вой 1
Мин. опорное значение кривой
E0.25
0,0 % ~ [E0.27]
0.10 %
0.00 %
ПУСК/СТОП
2
221/241
Приложение
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Частота,
соответствующая
E0.26
мин. опорному значению кри-
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
вой 2
Макс. опорное значение кри-
E0.27
[E0.25] ~ 100,0 %
0.10 %
100.00 %
ПУСК/СТОП
вой 2
Частота,
соответствующая
E0.28
макс. опорному значению кри-
0,00 ~ [b1.06]
0,01 Гц
50,00 Гц
ПУСК/СТОП
вой 2
E0.29
~
Зарезервировано
-
-
-
-
E0.39
17.2.8
Группа E1: Выходные клеммы
Многофункциональные выходные клеммы
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
E1.00
bыход OC
0: Преобразователь частоты готов к работе
1
1
СТОП
Зарезервиро-
1: Преобразователь частоты работает
E1.01
-
-
-
вано
2: Указание торможения пост. током
3: Преобразователь частоты работает с нуле-
вой скоростью
4: Сигнал достижения частоты / скорости
5: Сигнал обнаружения уровня частоты (FDT1)
6: Сигнал обнаружения уровня частоты (FDT2)
7: Указание завершения фазы простого ПЛК
8: Указание завершения цикла простого ПЛК
9: Зарезервировано
Релейный
E1.02
10: Указание пониженного напряжения
1
1
СТОП
выход
11: Предупреждение о перегрузке преобраз-
ователя частоты
12: Предупреждение о перегрузке двигателя
13: Остановлен из-за внешнего сбоя
14: Выход неисправности
15: Зарезервировано
16: Достигнуто целевое значение счётчика
17: Достигнуто среднее значение счётчика
Зарезервиро-
E1.03
-
-
-
-
вано
222/241
Приложение
Обнаружение частоты
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Достижение частоты
E1.04
0.00 ~ 400.0
0.01
2.50
ПУСК/СТОП
в полосе обнаружения
Уровень обнаружения
E1.05
0.00 ~ 400.0
0.01
50.00
ПУСК/СТОП
частоты FDT1
Ширина уровня
E1.06
0,00 ~ [E1.05]
0.01
1.00
ПУСК/СТОП
обнаружения частоты FDT1
Ширина уровня
E1.07
0.00 ~ 400.0
0.01
25.00
ПУСК/СТОП
обнаружения частоты FDT1
Ширина уровня
E1.08
0,00 ~ [E1.07]
0.01
1.00
ПУСК/СТОП
обнаружения частоты FDT1
Предварительная защита от перегрузки
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Настройка уровня предупрежде-
20.0 % ~ 200.0 %
E1.09
ния о перегрузке преобразовате-
(номинальный ток преобраз-
0.1 %
110.0 %
СТОП
ля частоты
ователя частоты)
100.0 % ~ 250.0 %
Настройка уровня предупрежде-
ПУСК/
E1.10
(Номинальный ток двигате-
0.1 %
100.0 %
ния о перегрузке двигателя
СТОП
ля)
Предупреждение о перегрузке
E1.11
преобразователя частоты
0.0 ~ 20.0
0.1
2.0
СТОП
задержка
Задержка предупреждения
ПУСК/
E1.12
0.0 ~ 20.0
0.1
2.0
о перегрузке двигателя
СТОП
Внешний счётчик сигналов
Мин. еди-
Заводское
Код функции
Название
Диапазон настройки
Атрибут
ница
значение
E1.13
Среднее значение счётчика
0 ~ [E1.14]
1
0
ПУСК/СТОП
E1.14
Целевое значение счётчика
[E1.13] ~ 9999
1
0
ПУСК/СТОП
E1.15 ~ E1.29
Зарезервировано
-
-
-
-
223/241
Приложение
Аналоговая выходная клемма
Код функ-
Мин.
Заводское
Название
Диапазон настройки
Атрибут
ции
единица
значение
0: Рабочая частота
1: Заданная частота
2: Выходной ток
3: Зарезервировано
Выбор аналогового
E1.30
4: Выходное напряжение
1
0
ПУСК/СТОП
выхода FM1
5: Выходная мощность
6: Аналоговое входное напряже-
ние
7: Аналоговый входной ток
Режим канала
0: 0 ~ 10 В
E1.31
1
0
ПУСК/СТОП
FM1
1: 2 ~ 10 В
E1.32
Настройка усиления FM1
0.00 ~ 10.00
0.01
1.00
ПУСК/СТОП
E1.33
~
Зарезервировано
-
-
-
-
E1.40
17.2.9
Группа E2: Многоскоростной режим и простой ПЛК
Время ускорения/замедления 2, 3 и 4
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
E2.00
Время ускорения 2
0,1 ~ 6000,0с
0,1с
10,0с
ПУСК/СТОП
E2.01
Время замедления 2
0,1 ~ 6000,0с
0,1с
10,0с
ПУСК/СТОП
E2.02
Время ускорения 3
0,1 ~ 6000,0с
0,1с
10,0с
ПУСК/СТОП
E2.03
Время замедления 3
0,1 ~ 6000,0с
0,1с
10,0с
ПУСК/СТОП
E2.04
Время ускорения 4
0,1 ~ 6000,0с
0,1с
10,0с
ПУСК/СТОП
E2.05
Время замедления 4
0,1 ~ 6000,0с
0,1с
10,0с
ПУСК/СТОП
E2.06
~
Зарезервировано
-
-
-
-
E2.09
Многоскоростной режим - частота
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Многоскоростной режим - частота
E2.10
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
1
Многоскоростной режим - частота
E2.11
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
2















содержание      ..     5      6      7      8     ..
