Преобразователь частоты Rexroth EFC 3600. Руководство по эксплуатации (издание 02) - часть 8
224/241
Приложение
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Многоскоростной режим - частота
E2.12
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
3
Многоскоростной режим - частота
E2.13
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
4
Многоскоростной режим - частота
E2.14
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
5
Многоскоростной режим - частота
E2.15
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
6
Многоскоростной режим - частота
E2.16
0,00 ~ [b1.06]
0,01 Гц
0,00 Гц
ПУСК/СТОП
7
E2.17
~
Зарезервировано
-
-
-
-
E2.19
Базовое управление в режиме простого ПЛК
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Нет действия
Режим
1: Режим 1
E2.30
1
0
СТОП
простого ПЛК
2: Режим 2
3: Режим 3
Множитель времени
E2.31
1 ~ 60
1
1
СТОП
простого ПЛК
E2.32
~
Зарезервировано
-
-
-
-
E2.34
Управление ступенями ПЛК
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
011, 012, 013, 014
021, 022, 023, 024
031, 032, 033, 034
041, 042, 043, 044
E2.35
Выбор действия ступени 0
1
011
СТОП
111, 112, 113, 114
121, 122, 123, 124
131, 132, 133, 134
141, 142, 143, 144
E2.36
Время работы ступени 0
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.37
Выбор действия ступени 1
1
011
СТОП
пени 0"
225/241
Приложение
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
E2.38
Время работы ступени 1
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.39
Выбор действия ступени 2
1
011
СТОП
пени 0"
E2.40
Время работы ступени 2
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.41
Выбор действия ступени 3
1
011
СТОП
пени 0"
E2.42
Время работы ступени 3
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.43
Выбор действия ступени 4
1
011
СТОП
пени 0"
E2.44
Время работы ступени 4
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.45
Выбор действия ступени 5
1
011
СТОП
пени 0"
E2.46
Время работы ступени 5
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.47
Выбор действия ступени 6
1
011
СТОП
пени 0"
E2.48
Время работы ступени 6
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
См. "Выбор действия сту-
E2.49
Выбор действия ступени 7
1
011
СТОП
пени 0"
E2.50
Время работы ступени 7
0.0 ~ 6000,0с
0,1с
20,0с
СТОП
E2.51
~
Зарезервировано
-
-
-
-
E2.70
226/241
Приложение
17.2.10 Группа E3: Функции ПИД
Базовая конфигурация ПИД
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
0: Нет ПИД-регулирования
1: Потенциометр панели
2: Цифровая настройка на панели
3: Напряжение аналогового входа AIV
Опорный канал
4: Ток аналогового входа AIC
E3.00
1
0
СТОП
ПИДl
5: Аналоговая цифровая настройка
[E3.03]
6: Цифровая настройка скорости вра-
щения [E3.04]
7: Связь
Канал обратной
0: AIC
E3.01
1
0
СТОП
связи ПИД
1: AIV
E3.02
Зарезервировано
-
-
-
-
Аналоговый
E3.03
0,00 ~ 10,00 В
0.01
0.00
ПУСК/СТОП
цифровая настройка
Скорость вращения
E3.04
0 ~ 30000 об./мин
1 об./мин
0 об./мин
ПУСК/СТОП
цифровая настройка
E3.05
~
Зарезервировано
-
-
-
-
E3.09
227/241
Приложение
ПИД-регулирование
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
P:
Усиление пропор-
E3.10
0.0 ~ 10.000
0.001
1.500
ПУСК/СТОП
циональной соста-
вляющей
Ti:
0.00 ~ 100,00с
E3.11
Время интегрирова-
(0,00 означает отсутствие интегрирова-
0,01с
0,00с
ПУСК/СТОП
ния
ния)
Td:
0.00 ~ 100,00с
E3.12
0,01с
0,00с
ПУСК/СТОП
Время упреждения
(0,00 означает отсутствие упреждения)
T:
E3.13
0,01 ~ 100,00с
0,01с
0,50с
ПУСК/СТОП
Время выборки
Предельное откло-
0.0 % ~ 20.0 %
E3.14
0.1 %
2.0 %
ПУСК/СТОП
нение
(опорное значение с обратной связью)
0: Остановка настройки интегрирова-
ния, если частота достигает верхнего/
Режим
нижнего предела
E3.15
ПИД-
1
0
ПУСК/СТОП
1: Продолжение настройки интегриро-
регулирования
вания, если частота достигает верхне-
го/нижнего предела
228/241
Приложение
17.2.11 Группа E4: Ошибки и защита
Конфигурация защиты
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
E4.00
Зарезервировано
-
-
-
-
0: Оба отключены
Настройка предот-
1: Защита от остановки включена, тор-
E4.01
вращения перена-
можение отключено
1
0
СТОП
пряжения
2: Защита от остановки отключена,
торможение включено
Уровень предот-
Класс 200 В: 300 ~ 390 В
390 В
E4.02
вращения перена-
1 В
СТОП
Класс 400 В: 600 ~ 885 В
885 В
пряжения
Уровень предот-
20.0 % ~ 200.0 %
E4.03
вращения сверхто-
(номинальный выходной ток преобраз-
0.1 %
200.0 %
СТОП
ка
ователя частоты)
Частота снижения
E4.04
при низкой скоро-
0,10 ~ 300,00 Гц
0,01 Гц
25,00 Гц
ПУСК/СТОП
сти
Нагрузка при нуле-
E4.05
25.0 % ~ 100.0 %
0.1%
25.0 %
ПУСК/СТОП
вой скорости
0: Активна защита от потери фазы на
входе и выходе
1: Активна только защита от потери
Защита от
фазы на входе
E4.06
1
3
ПУСК/СТОП
потери фазы
2: Активна только защита от потери
фазы на выходе
3: Неактивна защита от потери фазы
на входе и выходе
E4.07
~
Зарезервировано
-
-
-
-
E4.14
229/241
Приложение
Сброс неисправности
Мин. еди-
Заводское
Код функции
Название
Диапазон настройки
Атрибут
ница
значение
Число попыток сбро-
0 ~ 3
E4.15
1
0
СТОП
са неисправности
(0: Нет автосброса)
Интервал между по-
E4.16
2 ~ 60с
1с
10с
СТОП
пытками сброса
E4.17 ~ E4.19
Зарезервировано
-
-
-
-
Память кодов ошибок
Диапазон
Мин.
Заводское
Код функции
Название
Атрибут
настройки
единица
значение
только для чте-
E4.20
Последний тип неисправности
1
0
ния
Второй с конца тип неисправно-
только для чте-
E4.21
0 ~ 51
1
0
сти
ния
Третий с конца тип неисправно-
только для чте-
E4.22
1
0
сти
ния
E4.23 ~ E4.29
Зарезервировано
-
-
-
-
●
0: Нет ошибки
●
1: OC-1, то есть сверхток возникает при работе на постоянной ско-
рости
●
2: OC-2, то есть сверхток возникает при ускорении
●
3: OC-3, то есть сверхток возникает при замедлении
●
4: OE-1, то есть перенапряжение возникает при работе на постоян-
ной скорости
●
5: OE-2, то есть перенапряжение возникает при ускорении
●
6: OE-3, то есть перенапряжение возникает при замедлении
●
7: OL-1, означает перегрузку преобразователя частоты
●
8: OL-2, означает перегрузку двигателя
●
9: EEP-, ошибка чтения/записи EEP, при чтении и записи EEP/мига-
нии, возникает ошибка
●
10: SPI-, внутренняя ошибка связи
●
11: E-St, внешний сбой
●
12: RS-, внешняя ошибка связи
●
13: CF, сбой цепи, при наличии проблем с обнаружением тока
●
14: Зарезервировано
●
15: OT, перегрев двигателя
●
16: CPU-, ЦП нарушен внешним сигналом и программа выбрала не-
правильный адрес
●
17: SC, возникает короткое замыкание IGBT
●
18: IPHL, потеря фазы на входе
●
19: OPHL, потеря фазы на выходе
230/241
Приложение
●
20: OH, перегрев преобразователя частоты
●
21: PRSE, ошибка задания параметра
Состояние системы при последнем сбое
Код функ-
Диапазон настрой-
Мин. еди-
Заводское
Название
Атрибут
ции
ки
ница
значение
Выходная частота при последней неис-
только для
E4.30
0,00 ~ [b1.05]
0.01
0.00
правности
чтения
Заданная частота при последней неис-
только для
E4.31
0,00 ~ [b1.05]
0.01
0.00
правности
чтения
Выходной ток при последней неисправно-
только для
E4.32
0.0 ~ 1000.0
0.1
0.0
сти
чтения
Выходное напряжение при последней не-
только для
E4.33
0 ~ 1000 В
1
0
исправности
чтения
Hапряжение на шине пост.тока при по-
только для
E4.34
0 ~ 1000 В
1
0
следней неисправности
чтения
Температура модуля при последней не-
только для
E4.35
-
1
0
исправности
чтения
231/241
Приложение
17.2.12 Группа H0: Связь
Общая конфигурация связи
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
Коммуникационный
H0.00
0: ModBus
1
0
СТОП
протокол
0: 1200 bps
1: 2400 bps
2: 4800 bps
H0.01
Скорость связи
1
3
СТОП
3: 9600 bps
4: 19200 bps
5: 38400 bps
0: N, 8, 1 (1 стартовый бит, 8 битов
данных, 1 стоповый бит, без провер-
ки)
1: E, 8, 1 (1 стартовый бит, 8 битов
данных, 1 стоповый бит, контроль по
чётности)
H0.02
Формат данных
1
0
СТОП
2: O, 8, 1 (1 стартовый бит, 8 битов
данных, 1 стоповый бит, контроль по
нечётности)
2: N, 8, 2 (1 стартовый бит, 8 битов
данных, 1 стоповый бит, без провер-
ки)
H0.03
Локальный адрес
1 ~ 247
1
1
СТОП
H0.04
~
Зарезервировано
-
-
-
-
H0.07
Время обнаружения
0,0 (неверный),
H0.08
0,1с
0,0с
СТОП
нарушения связи
0,1 ~ 60,0с
Действие при нару-
0: Свободный ход до остановки
H0.09
1
1
СТОП
шении связи
1: Продолжить работу
232/241
Приложение
17.2.13 Группа d: Отслеживаемые параметры
Отслеживаемые параметры
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
только для
d0.00
Выходная частота
0.00 ~ 400.0
0,01 Гц
0
чтения
только для
d0.01
Выходная скорость
0 ~ 65535
об./с
0
чтения
только для
d0.02
Задание частоты
0.00 ~ 400.0
0,01 Гц
0
чтения
только для
d0.03
Задание скорости
0 ~ 65535
1
0
чтения
только для
d0.04
Выходное напряжение
0 ~ 480
1 В
0
чтения
только для
d0.05
Выходной ток
0.0 ~ 1000.0
0,1 A
0
чтения
только для
d0.06
Выходная мощность
0.0 ~ 1000.0
0,1 кВт
0
чтения
только для
d0.07
Hапряжение шины пост.тока
0 ~ 800
1 В
0
чтения
только для
d0.08
Напряжение аналогового входа AIV
0.0 ~ 10.0
0,1 В
0
чтения
только для
d0.09
Ток аналогового входа AIC
0.0 ~ 20.0
0,1 мА
0
чтения
только для
d0.10
Заданная пользователем скорость
0.0 ~ 6000.0
0.1
0
чтения
Заданная пользователем выходная
только для
d0.11
0.0 ~ 6000.0
0.1
0
скорость
чтения
только для
d0.12
Состояние цифрового входа
0 ~ 31
1
0
чтения
только для
d0.13
Состояние цифрового выхода
0 ~ 3
1
0
чтения
только для
d0.14
ПИД опорное расчётное значение
0.0 ~ 6000.0
0.1
0
чтения
ПИД расчётное значение обратной
только для
d0.15
0.0 ~ 6000.0
0.1
0
связи
чтения
только для
d0.16
Температура модуля
-
1
0
чтения
только для
d0.17
Версия микропрограммы 1
0.00 ~ 99.99
0.01
чтения
только для
d0.18
Версия микропрограммы 2
0.00 ~ 99.99
0.01
*
чтения
233/241
Приложение
Код функ-
Мин. еди-
Заводское
Название
Диапазон настройки
Атрибут
ции
ница
значение
только для
d0.19
Версия микропрограммы 3
0.00 ~ 99.99
0.01
чтения
только для
d0.20
Фактическая несущая частота
1 ~ 15
1 кГц
*
чтения
17.3
Приложение 3: Типовой код
17.3.1
Типовой код EFC 3600
Рис.17-2:
Типовой код EFC 3600
234/241
Приложение
17.3.2
Типовой код функциональных модулей EFC 3600
Типовой код панели управления

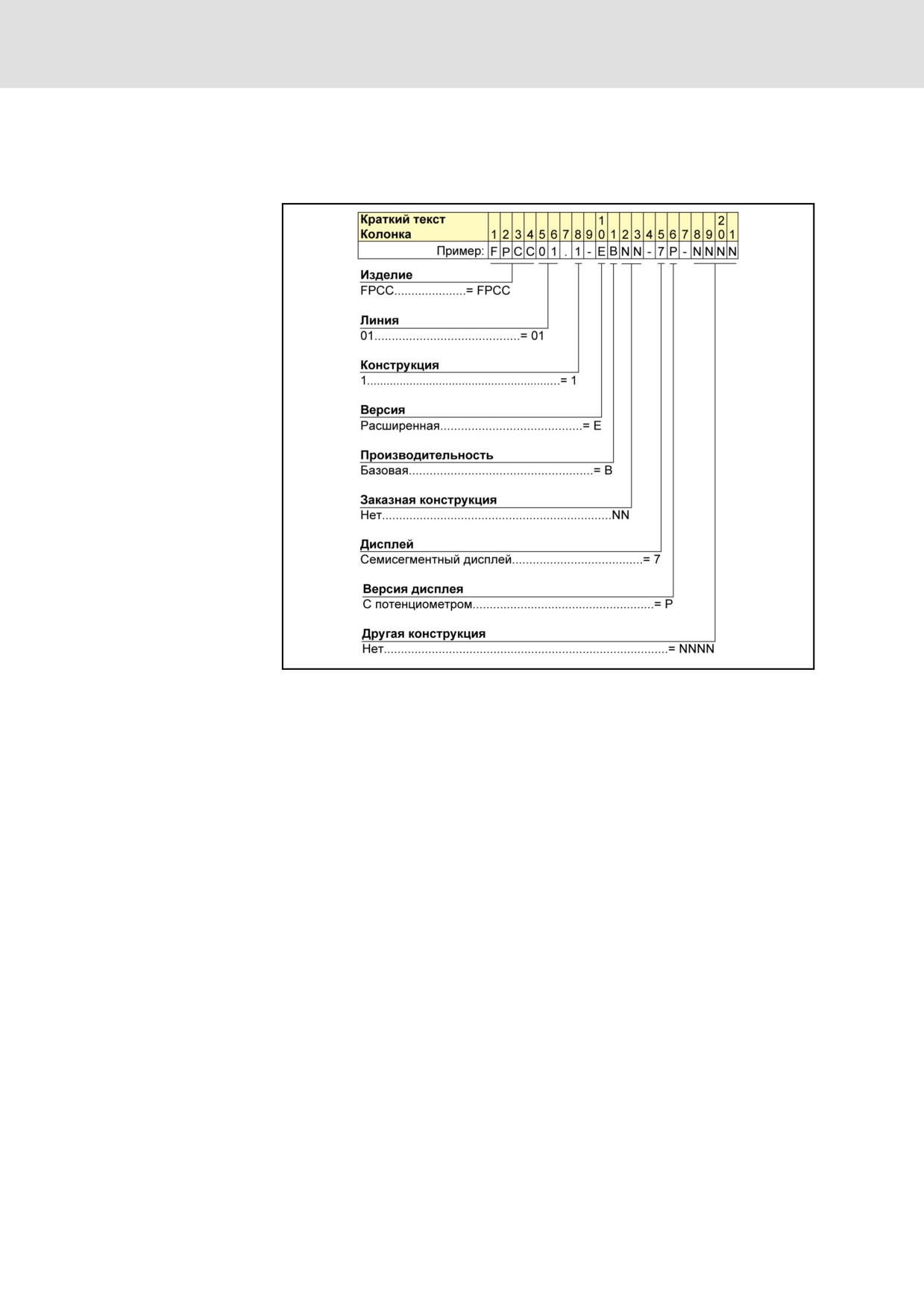

Рис.17-3:
Типовой код панели управления
235/241
Приложение
17.3.3
Типовой код принадлежностей EFC 3600
Типовой код тормозного резистора

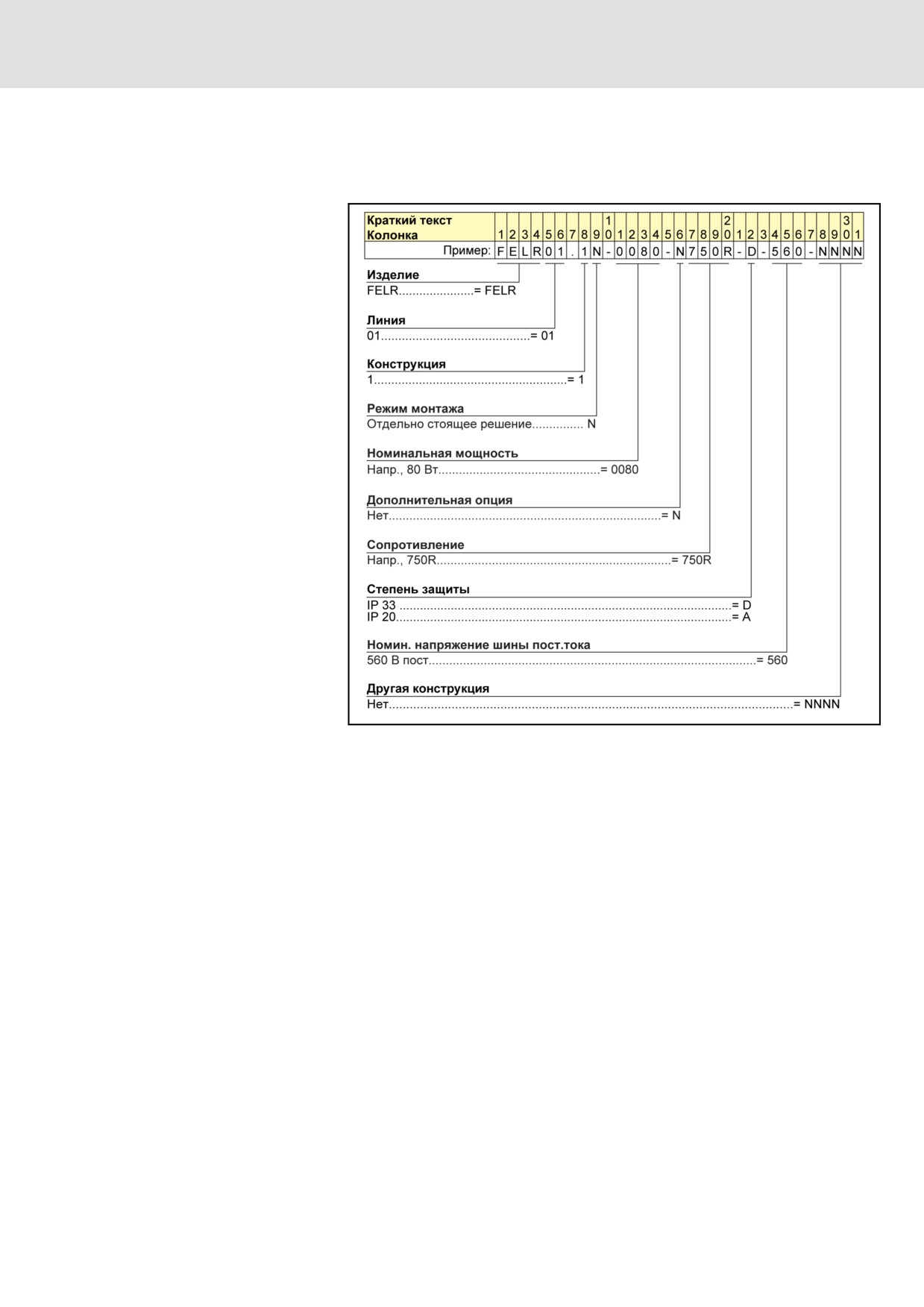

Рис.17-4:
Типовой код тормозного резистора
236/241
Приложение

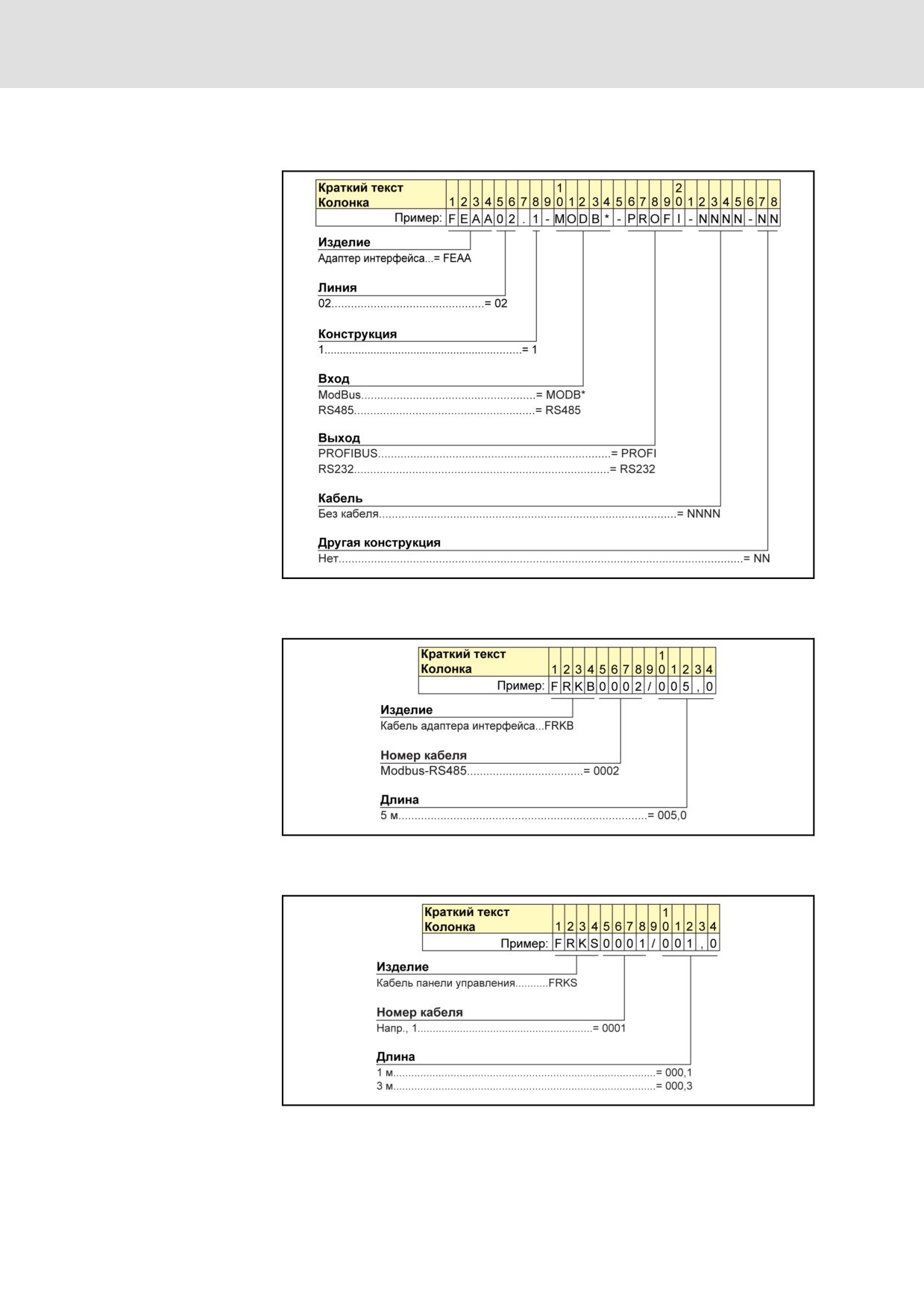

Типовой код адаптера интерфейса
Рис.17-5:
Типовой код адаптера интерфейса
Типовой код кабеля адаптера интерфейса
Рис.17-6:
Типовой код кабеля адаптера интерфейса
Типовой код кабеля панели управления
Рис.17-7:
Типовой код кабеля панели управления
