Артикул: 7738111059

Комплект поставки:

•

CR100

•

Цоколь для установки на стену

•

Техническая документация

Описание

•

Два режима работы:

- Регулятор, работающий по комнатной температуре для прямого управления котлом (с

одним отопительным контуром без смесителя (имеется на котле) и емкостным нагревом
горячей воды);

- Дистанционное управление для отопительных контуров, по одному на каждый

отопительный контур (в сочетании с модулем смесителя MM100 и модулем CW400) –
максимум 8;

•

Недельная программа с настройкой 6 контрольных точек;

•

Модуляция температуры подающей линии;

•

Оснащен ЖК-дисплеем, на который выводятся данные о комнатной температуре, и
других настроек контура отопления или котла в зависимости от режима работы;

•

Монтаж на стене;

•

Автоматическая термическая дезинфекция один раз в неделю;

•

Функция защиты от замерзания

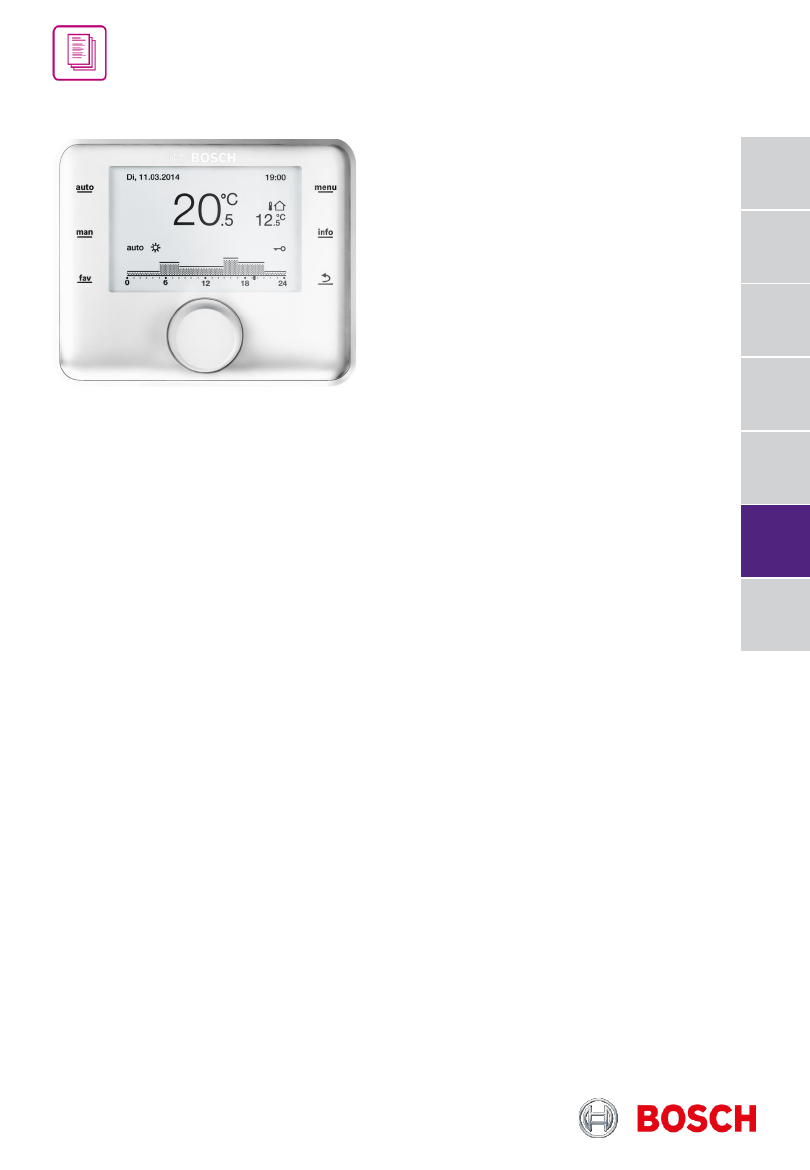

Регулятор температуры CR100

Общие данные
Система управления EMS 2

674

Каталог отопительного оборудования 2023

Перейти

к главе↓

Полезная информация Регулятор температуры CR100

№

Ссылка

Документация

Инструкция по эксплуатации

Обзор и настройка комнатного регулятора CR 100

Видеоролики

Маркетинговые материалы

Общие данные
Система управления EMS 2

675

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Система управления EMS 2

CR100

Номинальное напряжение, В

10 ... 24

Номинальный ток, мА

Диапазон регулирования

5 ... 30

Интерфейс шины

EMS 2

Допустимая температура окружающей
среды,

0 ... 50

Класс защиты

III

Степень защиты

IP20

Размеры В / Ш / Г, мм

95 / 95 / 25

Регулятор температуры CR100

676

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Система управления EMS 2

677

Каталог отопительного оборудования 2023

Перейти

к главе↓

Артикул: 7738111043

Комплект поставки:

•

CW100

•

Датчик наружной температуры

•

Цоколь для установки на стену

•

Техническая документация

Описание

•

Погодозависимое управление;

•

Возможность управления контуром со смесителем или без смесителя;

•

Модуляция температуры подающей линии;

•

Встроенный датчик температуры в помещении;

•

Оснащен ЖК-дисплеем, на который выводятся данные о комнатной температуре, и
другие настройки контура отопления или котла в зависимости от режима работы;

•

Функция защиты от замерзания;

•

Недельная программа с настройкой 6 контрольных точек;

•

Управление ГВС от солнечных коллекторов;

•

Управление системой солнечных коллекторов и оптимизацией её работы;

•

Автоматическая термическая дезинфекция один раз в неделю;

•

Программирование рециркуляции горячей воды;

•

Предустановленные настройки для облегчения пуска Системы;

•

Режим «Отпуск» с возможностью указания даты начала и окончания;

•

Отображение информации о функционировании системы;

•

Отображение кодов и истории ошибок

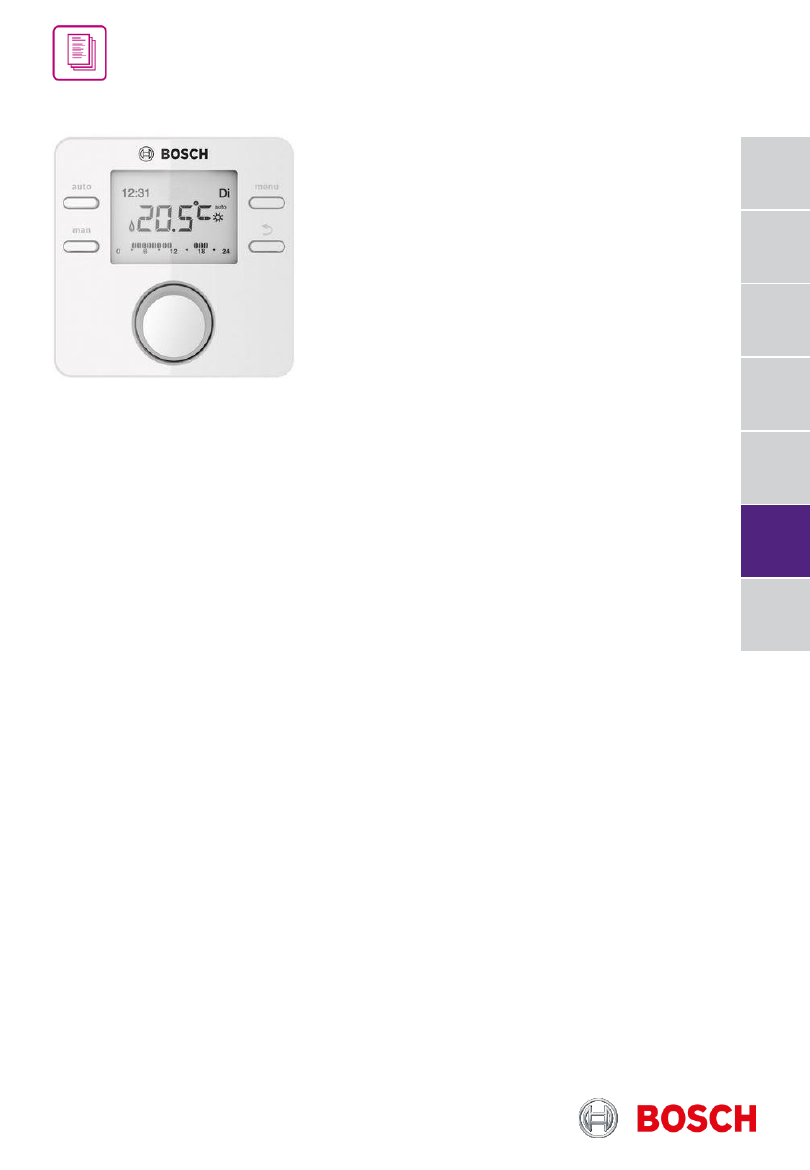

Погодный регулятор CW100

Общие данные
Система управления EMS 2

678

Каталог отопительного оборудования 2023

Перейти

к главе↓

Полезная информация Погодный регулятор CW100

№

Ссылка

Документация

Инструкция по эксплуатации

Маркетинговые материалы

Общие данные
Система управления EMS 2

679

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Система управления EMS 2

CW100

Номинальное напряжение, В

10 ... 24

Номинальный ток, мА

Диапазон регулирования

5 ... 30

Интерфейс шины

EMS 2

Допустимая температура окружающей
среды,

0 ... 50

Класс защиты

III

Степень защиты

IP20

Размеры В / Ш / Г, мм

95 / 95 / 25

Регулятор температуры CW100

680

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Система управления EMS 2

681

Каталог отопительного оборудования 2023

Перейти

к главе↓

Артикул: 7738111077

Комплект поставки:

•

CW400

•

Цоколь для установки на стену

•

Техническая документация

•

Датчик наружной температуры

•

Монтажная рамка для установки в
теплогенератор

Описание

•

Интеллектуальный погодозависимый контроллер, который позволяет управлять самыми
сложными системами отопления;

•

Возможность регулирования каскадом в сочетании с модулем MC400;

•

Регулирование мощности в зависимости от температуры в помещении или
регулирование температуры подающей линии;

•

Регулирование температуры подающей линии в зависимости от наружной температуры

•

Температура подачи до 90°;

•

Управление отопительным контуром со смесителем или без смесителя (в сочетании с
модулем смесителя MM100 на каждый отопительный контур – максимум 8 контуров);

•

Управление 2-мя баками-водонагревателями горячей воды (требуется отдельный
модуль MM100);

•

Недельная временная программа для отопления с 6 точками переключения в день;

•

Временная программа с двумя преднастроенными температурными режимами и защита
от замерзания;

•

Автоматическое переключение режима зима/лето

Погодный регулятор CW400

Общие данные
Система управления EMS 2

682

Каталог отопительного оборудования 2023

Перейти

к главе↓

Полезная информация Погодный регулятор CW400

№

Ссылка

Документация

Инструкция по эксплуатации

Установка и обзор погодозависимого регулятора CW400

Видеоролики

Маркетинговые материалы

Общие данные
Система управления EMS 2

683

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Система управления EMS 2

CW400

Номинальное напряжение, В

10 ... 24

Номинальный ток (без подсветки), мА

Диапазон регулирования

5 ... 30

Интерфейс шины

EMS 2

Допустимая температура окружающей
среды,

0 ... 50

Класс защиты

III

Степень защиты
• при установке на стену
• при установке в теплогенерато

IP20

IPX2D

Размеры В / Ш / Г, мм

101 / 123 / 25

Погодный регулятор CW400

684

Каталог отопительного оборудования 2023

Перейти

к главе↓

Технические характеристики
Система управления EMS 2

685

Каталог отопительного оборудования 2023

Перейти

к главе↓

Артикул: 7738110139

Комплект поставки:

•

Модуль MM 100-C

•

Перемычка для подключения к MC1

•

Датчик подающей линии

•

Монтажный комплект датчика
подающей линии

•

Пакет с фиксаторами проводов

•

Инструкция по монтажу

Описание

•

Предназначен для расширения системы отопления, управляет одним контуром
отопления или ГВС;

•

Управление через пульт управления CW400 или CR10, CR100, CW100;

•

Модуль может быть установлен внутри автоматики или котла (если это
предусмотрено), а также есть возможность настенного монтажа

Функции

•

Регулирование отопительного контура со смесителем или без него по датчику
температуры (включая подключение циркуляционного насоса и при необходимости
смесителя);

•

Регулирование бака-аккумулятора горячей воды по датчику температуры (включая
подключение загрузочного насоса и насоса рециркуляции ГВС);

•

Возможность подключения температурного датчика гидравлической стрелки;

•

Возможность подключения регуляторов CW400 или CR100/CW100 для выполнения
следующих функций:

– обеспечения режима работы в зависимости от температуры в помещении;

– для обеспечения работы по программе отопления;

•

Возможность подключения энергоэффективного насоса класса A;

•

Индикатор работы - показывает рабочее состояние модуля

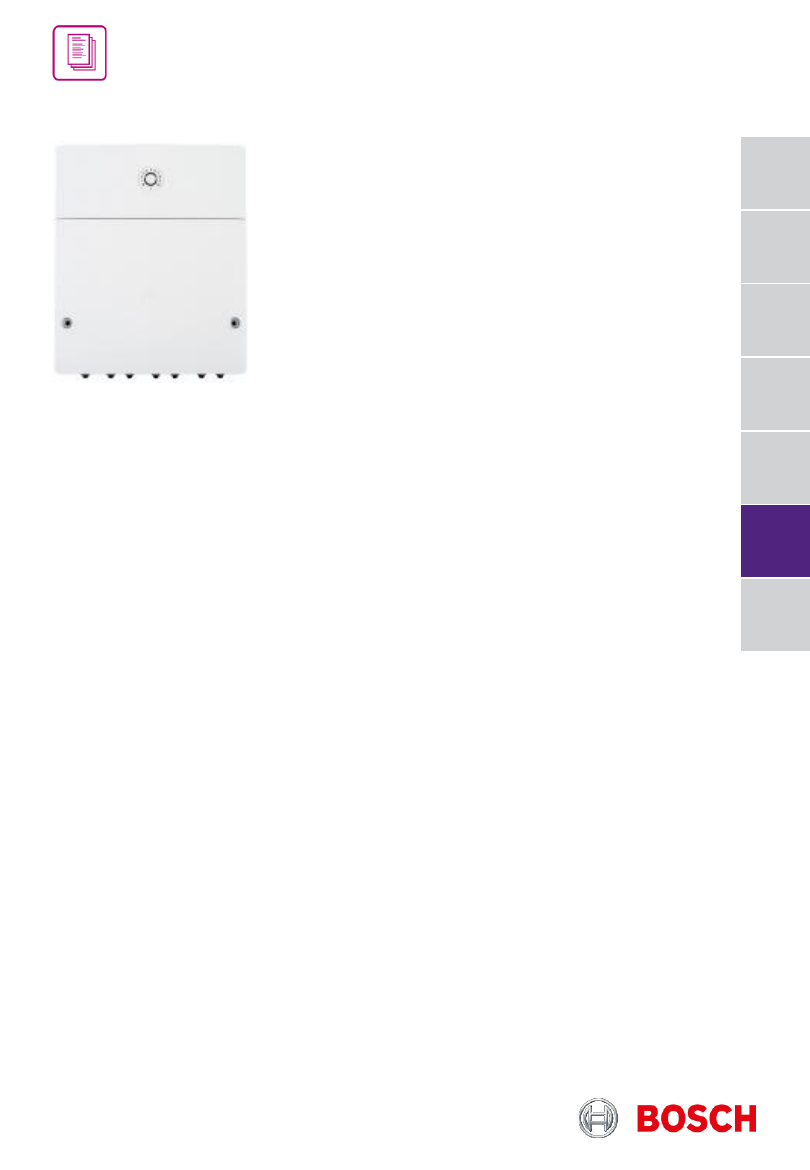

Модуль MM100-C

Общие данные
Система управления EMS 2

686

Каталог отопительного оборудования 2023

Перейти

к главе↓

Полезная информация Модуль MM100-C

№

Ссылка

Документация

Маркетинговые материалы

Общие данные
Система управления EMS 2

687

Каталог отопительного оборудования 2023

Перейти

к главе↓

Модуль MM100-C

Пояснения к клеммам:

230 V/AC - Подключение сетевого напряжения.
VC1 - Подключение сервопривода смесителя:
клемма 43: смеситель открывается (при отоплении теплее; при охлаждении холоднее)
клемма 44: смеситель закрывается (при отоплении холоднее; при охлаждении теплее)
-или-
Подключение циркуляционного насоса в контуре ГВС (кодирующий переключатель на 9 или
10):
клемма 43: фаза циркуляционного насоса
клемма 44: не занята.
MC1 - Реле контроля температуры в присвоенном отопительном контуре (если нет реле
контроля температуры, то необходимо установить перемычку).
PC1 - Подключение циркуляционного насоса в отопительном контуре
-или-
Подключение загрузочного насоса в контуре загрузки бака-водонагревателя.
T0 - Подключение датчика температуры к гидравлической стрелке или к баку-накопителю.
TC1 - Подключение датчика температуры отопительного контура
-или-
Подключение датчика температуры бака-водонагревателя.
BUS - Подключение шины EMS 2/EMS Plus.
OC1 - Не задействовано.
MD1 - Беспотенциальный контакт, для контура с постоянной температурой: внешний сигнал
запроса тепла.

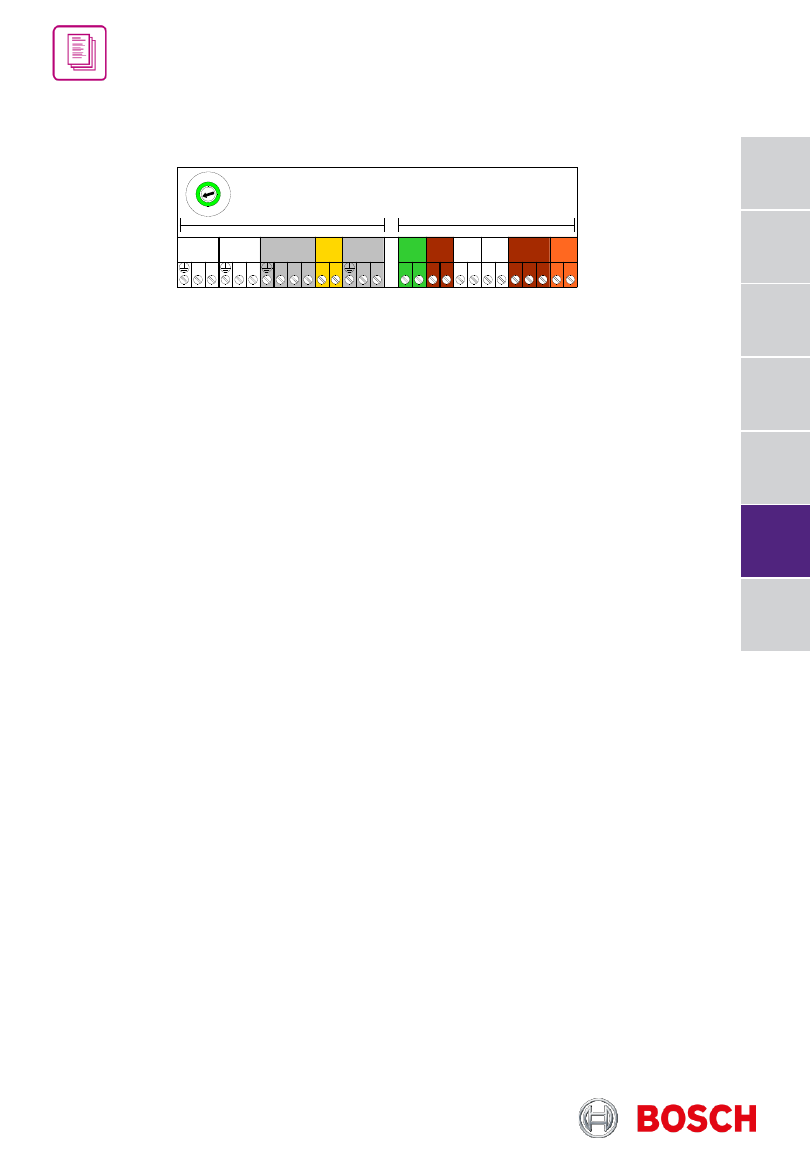

MM100

2 3 0 V /A C

o u t

VC1

43 44 15 16

MC1

PC1

TC1

BUS

out

O C1

M D1

4 5 6

≤24V DC

230V AC (max. 5A)

MM100

≤24V DC

230V AC (max. 5A)
