Комплектующие
Баки-водонагреватели

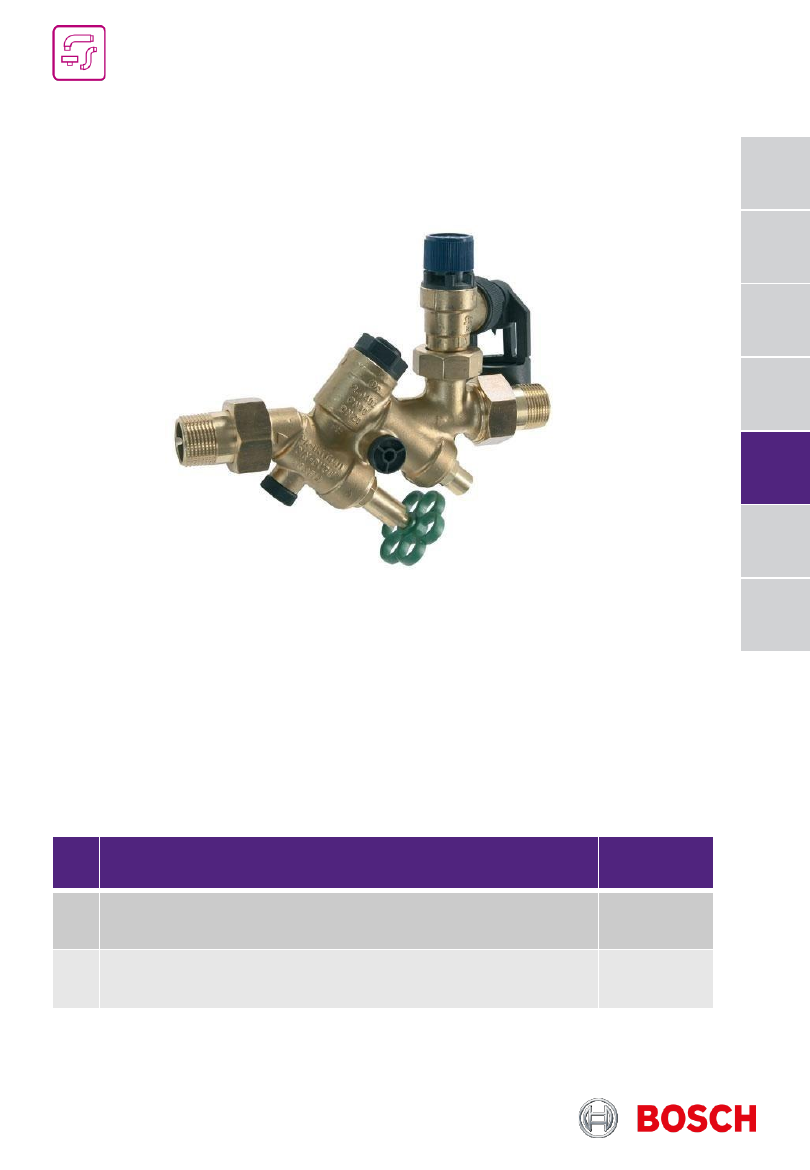

SYR-блок группа безопасности

Описание:

•

Запорный вентиль

•

Система предотвращения обратного тока воды с устройством контроля

•

Второй запорным вентиль (DN 20)

•

Мембранный предохранительный клапан с седлом из благородной стали Nirositz и
расширяемой сливной воронкой

№

Наименование

Артикул

SYR-

блок группа безопасности 24, DN20, G ¾“, PN10, 8 бар,

°C, 4 м³/ч

0024.20.001

SYR-

блок группа безопасности 24, DN20, G 1“, PN10, 8 бар,

°C, 4 м³/ч (от 500л)

0024.20.010

658

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Баки-водонагреватели

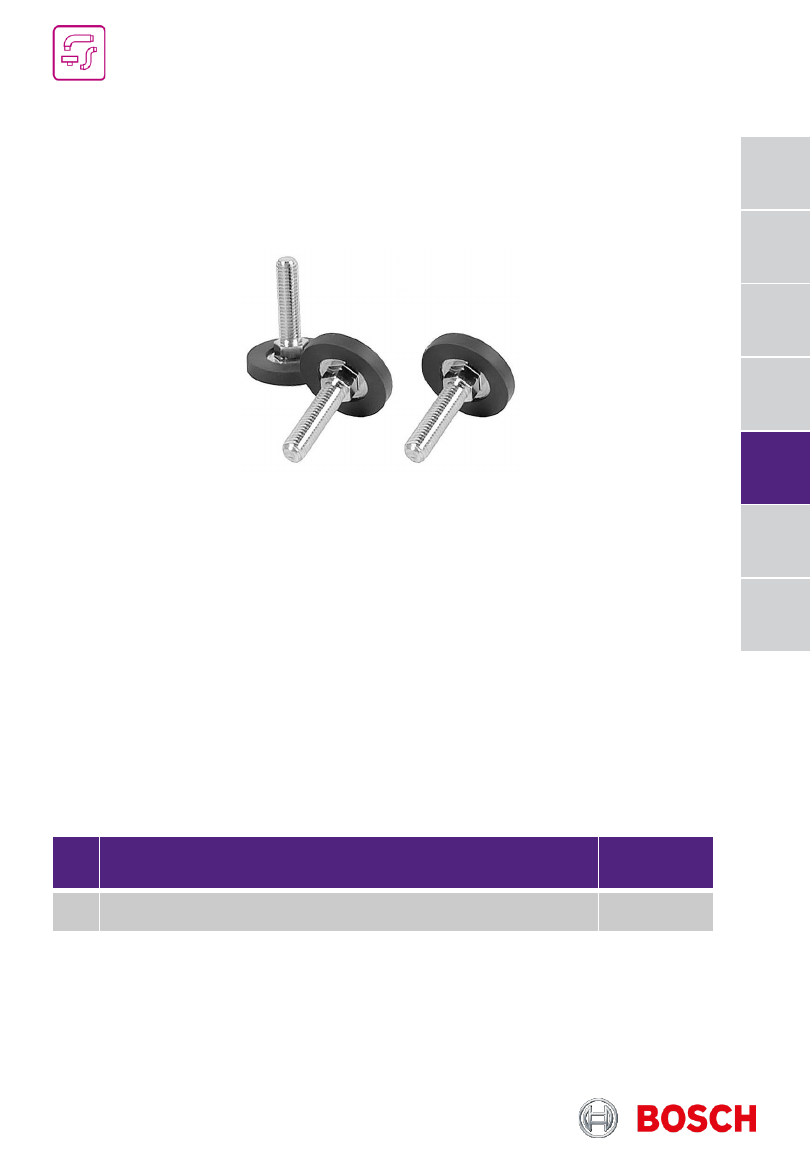

Опорные болты для бойлеров (комплект из 3 шт.), арт. 8718590658

Описание:

•

M10 x 51 мм

•

Не входят в комплект поставки бака

•

Для регулирования по высоте и выравнивания на неровной поверхности

•

Звукопоглощающие

№

Наименование

Артикул

Опорные болты для бойлеров (комплект из 3 шт.)

8718590658

659

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Баки-водонагреватели

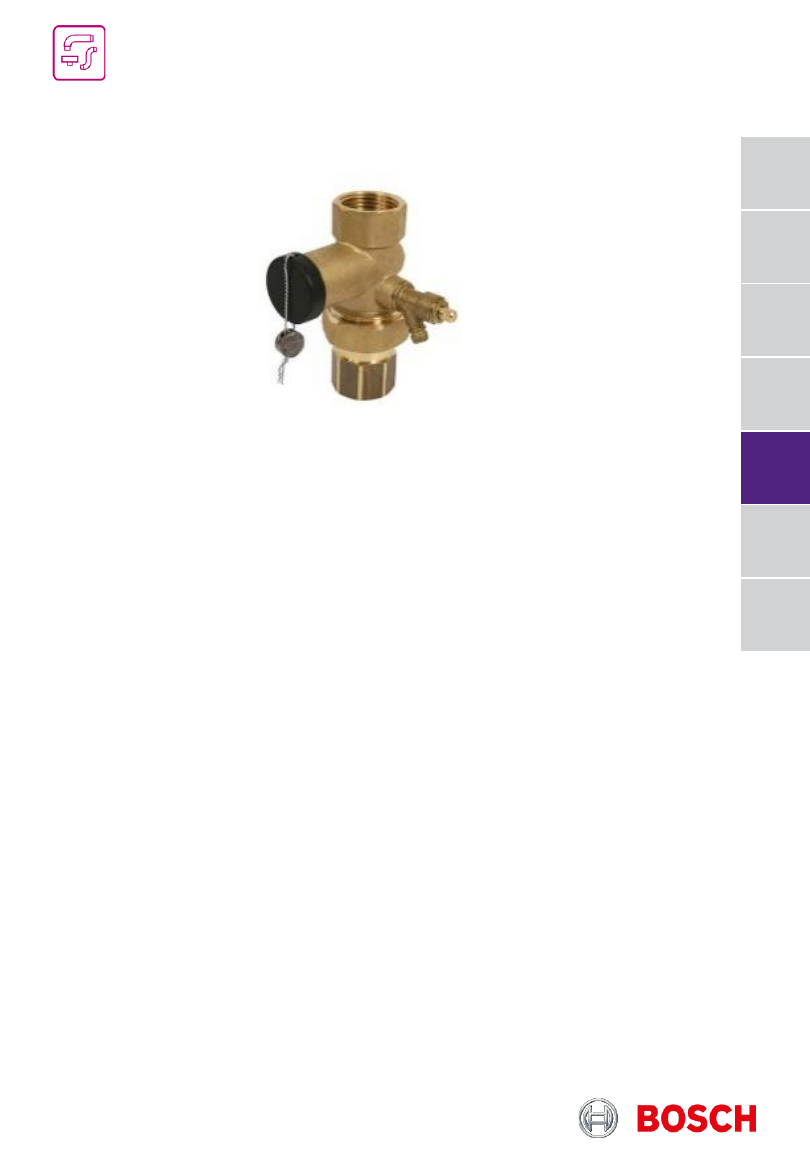

Отсечной вентиль KAV DN20, PN10, 130

С, 3/4" x 3/4 “, арт. 80166110

Описание:

•

Предназначен для обеспечения регулярного контроля мембранных расширительных
баков при необходимости слива системы и демонтажа бака

•

Со сливным краном

•

Максимальное рабочее давление 10 бар

•

Максимальная рабочая температура 130

•

Диаметр: 3/4 x 3/4

660

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Комплектующие
Баки-водонагреватели

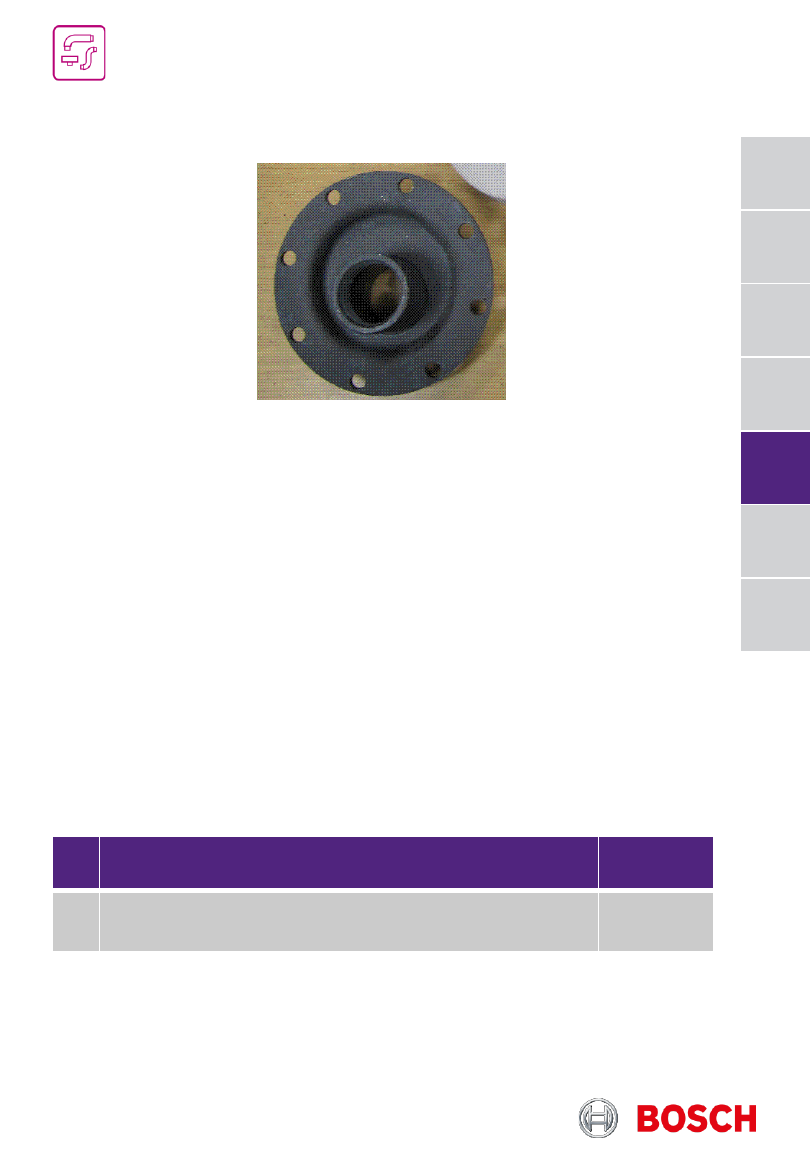

Крышка смотрового люка

Описание:

• Муфта R 1 ½ “ с теплоизоляцией и крышкой
• Для

бака WST 200-5 EC установка ТЭНа производится без крышки

смотрового люка

№

Наименование

Артикул

Крышка смотрового люка для установки тэна для бойлеров Bosch
WST 300-400

8718542451

661

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Глава 6

Системы управления

662

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
OpenTherm

663

Артикул: ML00005878

Комплект поставки:

•

Термостат ZONT BT.2+ со встроенным
АКБ резервного питания

•

Блок питания 24В

•

GSM – антенна

•

Датчик температуры NTC

•

Винтовые клеммники

•

SIM – карта

•

Регистрационная пластиковая карта

•

Документация

Описание

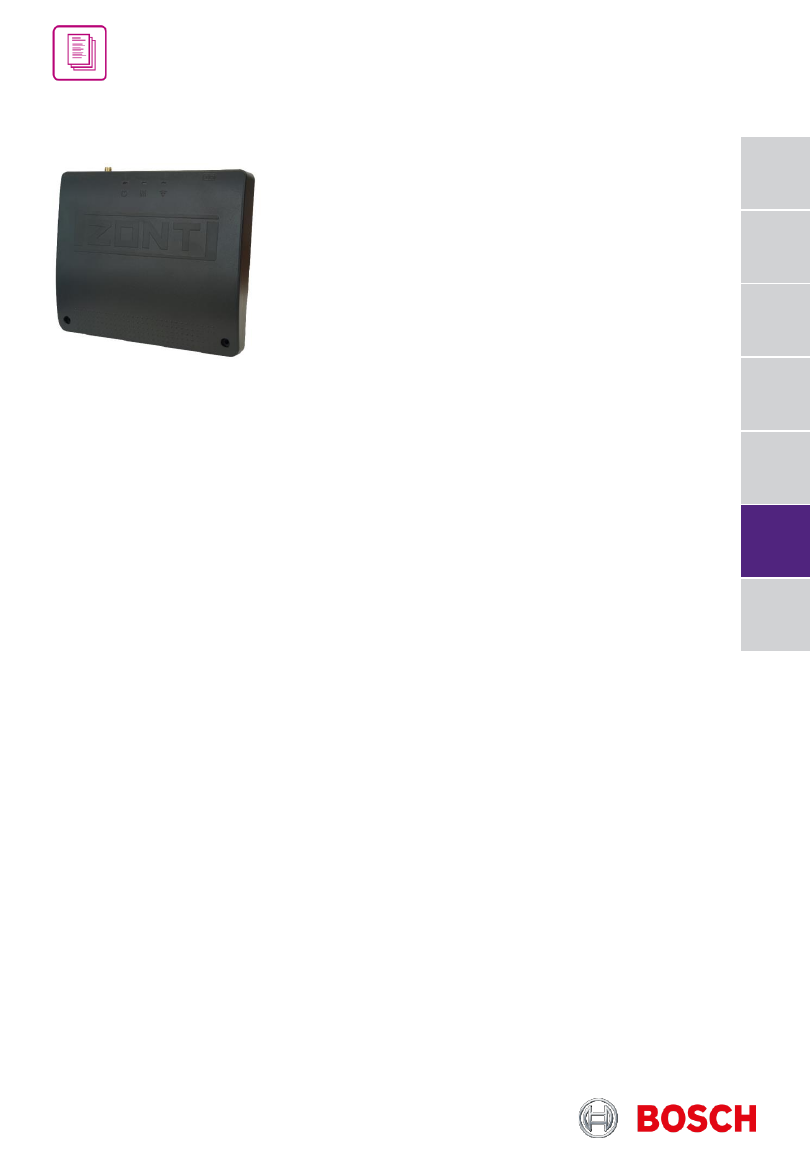

GSM / Wi-Fi контроллер предназначен для автоматизации и управления работой котла
системы отопления.
Дистанционный контроль осуществляется через веб-сервис и приложение для мобильных
устройств с использованием передачи данных по каналам связи GSM и Wi-Fi.

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение
ZONT

•

поддержание заданной температуры воздуха или теплоносителя;

•

работа в погодозависимом режиме;

•

отображение текущего состояния котла;

•

отображение текущей температуры помещения;

•

мониторинг температур (воздуха, теплоносителя, ГВС);

•

программирование работы котла по недельному расписанию;

•

контроль состояния дополнительных датчиков (протечки, утечки газа, охранных)

Оповещение владельца котла

•

о пропадании напряжения питания и о его восстановлении;

•

о срабатывании охранных и информационных датчиков;

•

об авариях и ошибках котла, подключенного по цифровой шине;

•

об отклонении измеряемых параметров от заданных значений;

•

о состоянии и режиме работы контролируемых датчиков

Термостат ZONT BT.2+

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Общие данные
OpenTherm

664

Термостат ZONT BT.2+

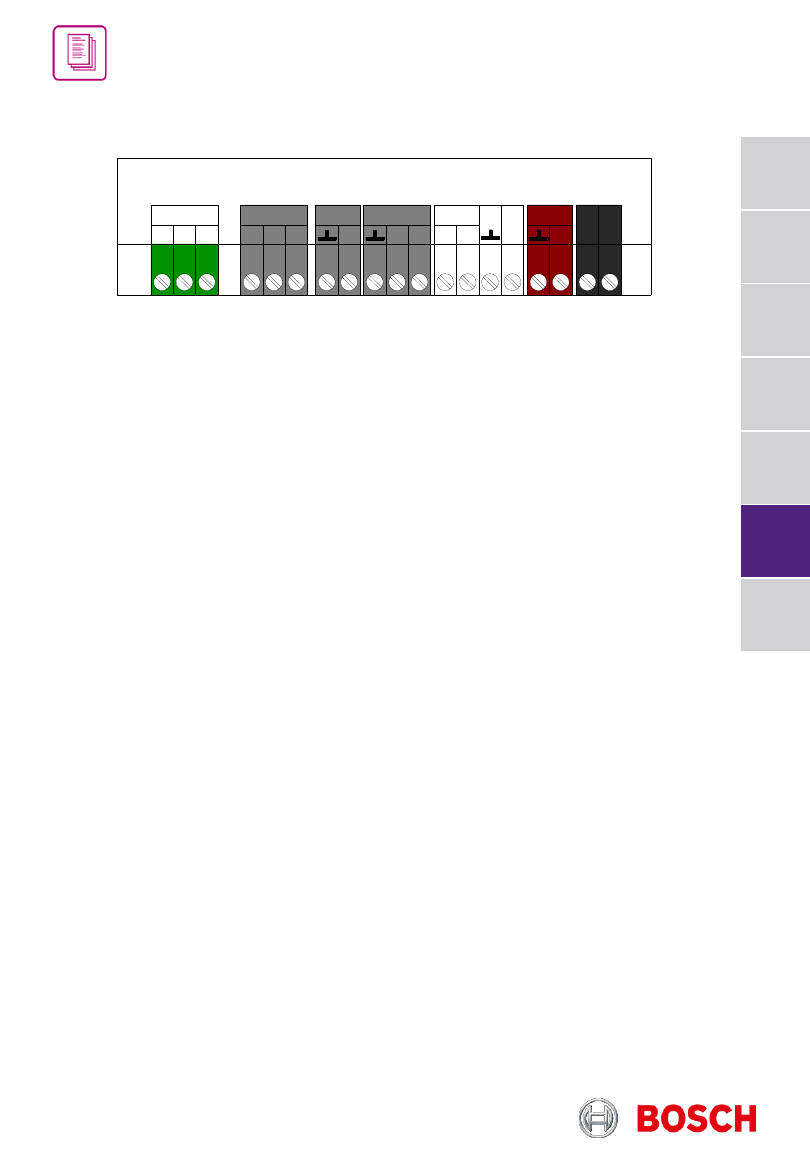

Пояснения к клеммам:

РЕЛЕ - по умолчанию предназначен для управления резервным котлом, не подключен
к цепям питания контроллера (выход типа “сухой контакт”). Допускается назначение
настройкой для управления любым электрическим прибором (исполнительным
устройством).

- максимальное напряжение постоянного тока - 30 В, максимальный ток - 3 А
- максимальное напряжение переменного тока - 240 В, максимальный ток - 3 А

Вход/Выход - в зависимости от выбранной настройки может быть использован
как аналоговый вход или как выход типа открытый коллектор
Характеристики Входа:

- входное напряжение 0-30 В
- дискретность измерения 12 бит
- погрешность не более 2%
- подтяжка к цепи плюс 3,3 В через резистор 100 КОм

Характеристики Выхода:

- сопротивление во включенном состоянии – не более 10 Ом
- напряжение не более 30 В
- максимальный ток – не более 100 мА

1-Wire - подключение проводных цифровых датчиков температуры DS18S20 или DS18В20 и
ключей Touch Memory. Общее число подключаемых датчиков температуры не более 15 шт;
NTC - подключение аналоговых датчиков температуры NTC-10 кОм.
RS-485 - подключение оригинальных цифровых устройств ZONT (радиомодуль 868 МГц,
выносная панель управления, цифровые датчики температуры. Одновременное
подключение нескольких цифровых устройств допускается)
K-Line - подключение оригинальных цифровых устройств ZONT (радиомодуль 868 МГц,
выносная панель управления. Одновременное подключение нескольких цифровых
устройств допускается)
+12-24 - Подключение сетевого адаптера 24В.
КОТЕЛ - Подключение к разъему OpenTherm котла.

Н З Н Р

Р Е Л Е

Вход/Выход

+ t

1-wire

N T C

А В

Rs465

-L

+12-24

КО

ТЕ

КО

ТЕ

ZONT BT.2+

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Технические характеристики
OpenTherm

665

Термостат ZONT BT.2+

ZONT BT.2+

Номинальное напряжение, В

10 ... 28

Потребляемая мощность, Вт

Допустимая температура окружающей
среды,

-25 ... +70

Степень защиты

IP20

Размеры В / Ш / Г, мм

130 / 150 / 30

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

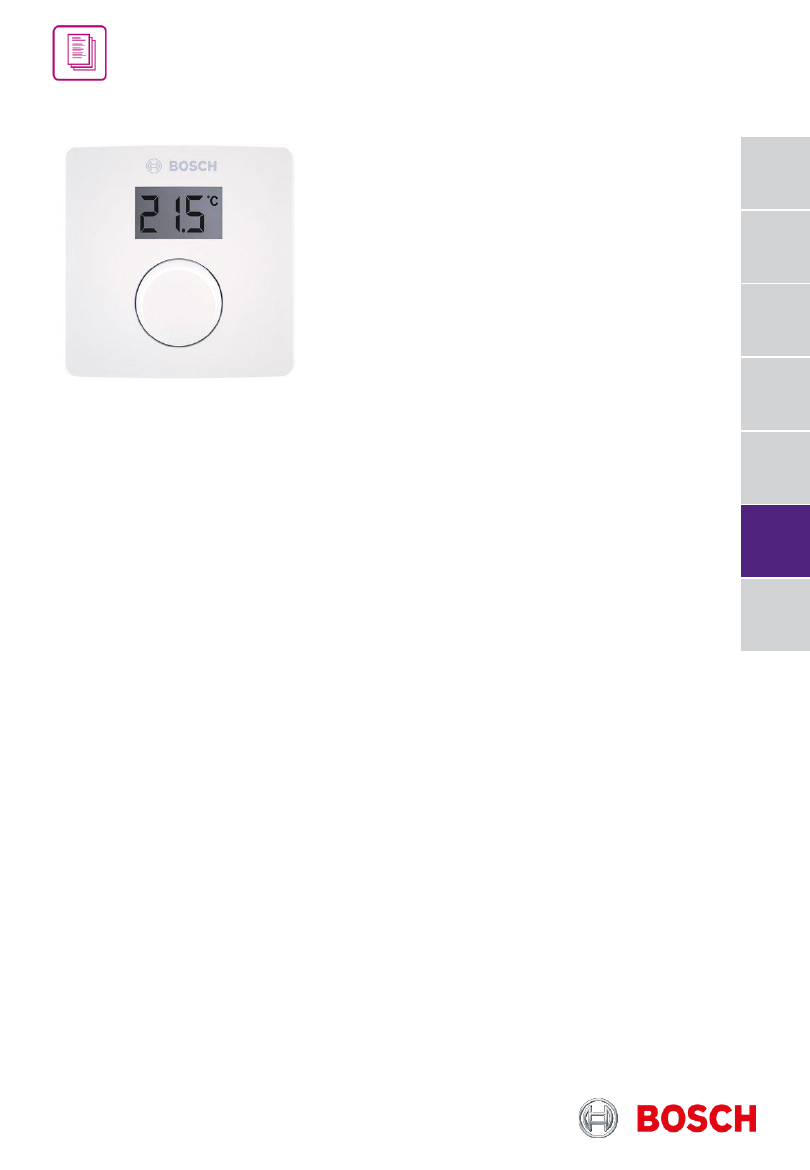

Общие данные
Система управления EMS 2

Артикул: 7738111012

Комплект поставки:

•

CR10

•

Техническая документация

Описание

•

Два режима работы:

- Регулятор, работающий по комнатной температуре для прямого управления котлом (один
отопительный контур без смесителя);

- Дистанционное управление для отопительных контуров, по одному на каждый
отопительный контур (максимум 8);

•

LCD-дисплей для отображения комнатной температуры;

•

Интегрированный датчик температуры;

•

Отображение комнатной температуры;

•

Отображение кодов ошибок;

•

Монтаж на стене

Регулятор температуры CR10 (Open Therm)

666

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Полезная информация Регулятор температуры CR10 (Open Therm)

№

Ссылка

Документация

Сертификат

Инструкция по монтажу

Гарантийный талон (RU)

Каталог запасных частей (RU)

Определение даты изготовления

Видеоролики

Работа регуляторов CR10 и CR50 с настенным котлом Bosch Gaz 6000 W

Маркетинговые материалы

Фотографии, брошюры

Общие данные
Система управления EMS 2

667

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

Технические характеристики
Система управления EMS 2

CR10

Номинальное напряжение, В

10 ... 24

Номинальный ток, мА

Диапазон регулирования

5 ... 30

Интерфейс шины

EMS 2, OpenTherm)

Допустимая температура окружающей
среды,

0 ... 60

Класс защиты

III

Степень защиты

IP20

Размеры В / Ш / Г, мм

82 / 82 / 23

Регулятор температуры CR10 (Open Therm)

668

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

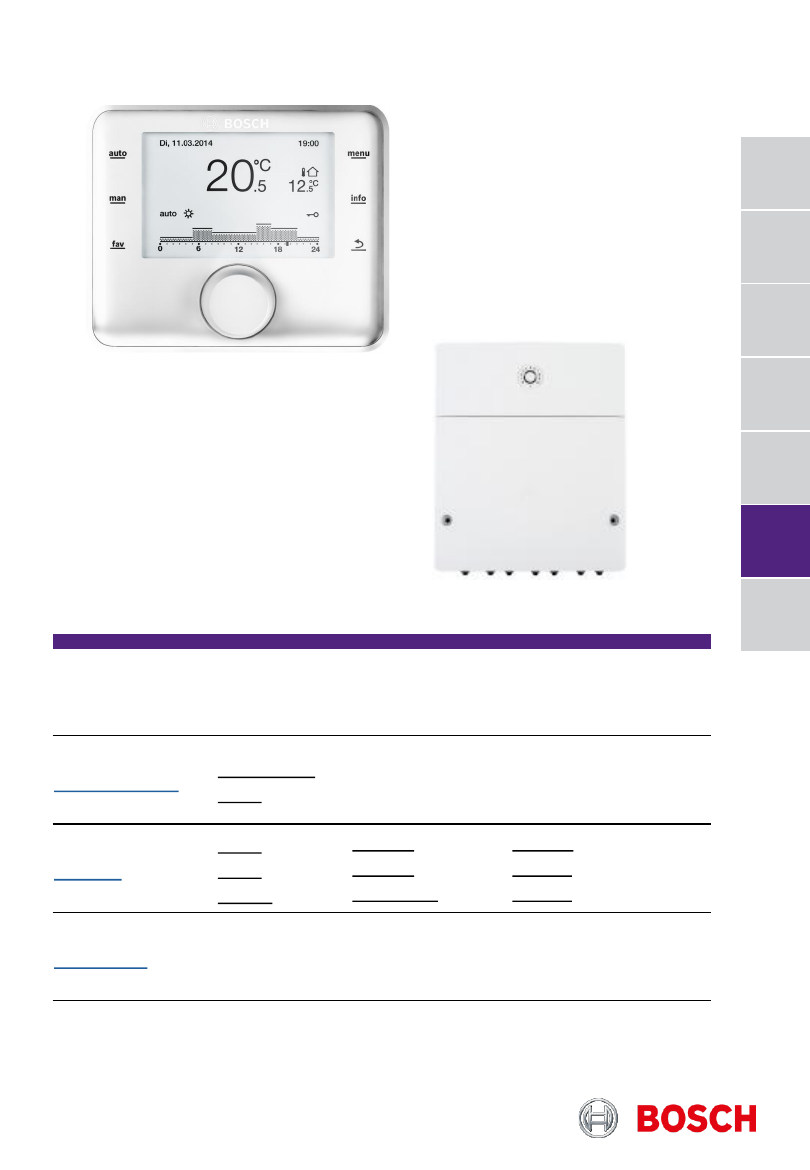

Технические характеристики
Система управления EMS 2

669

Каталог отопительного оборудования 2023

Перейти

к главе↓

Кполному
оглавле-
нию

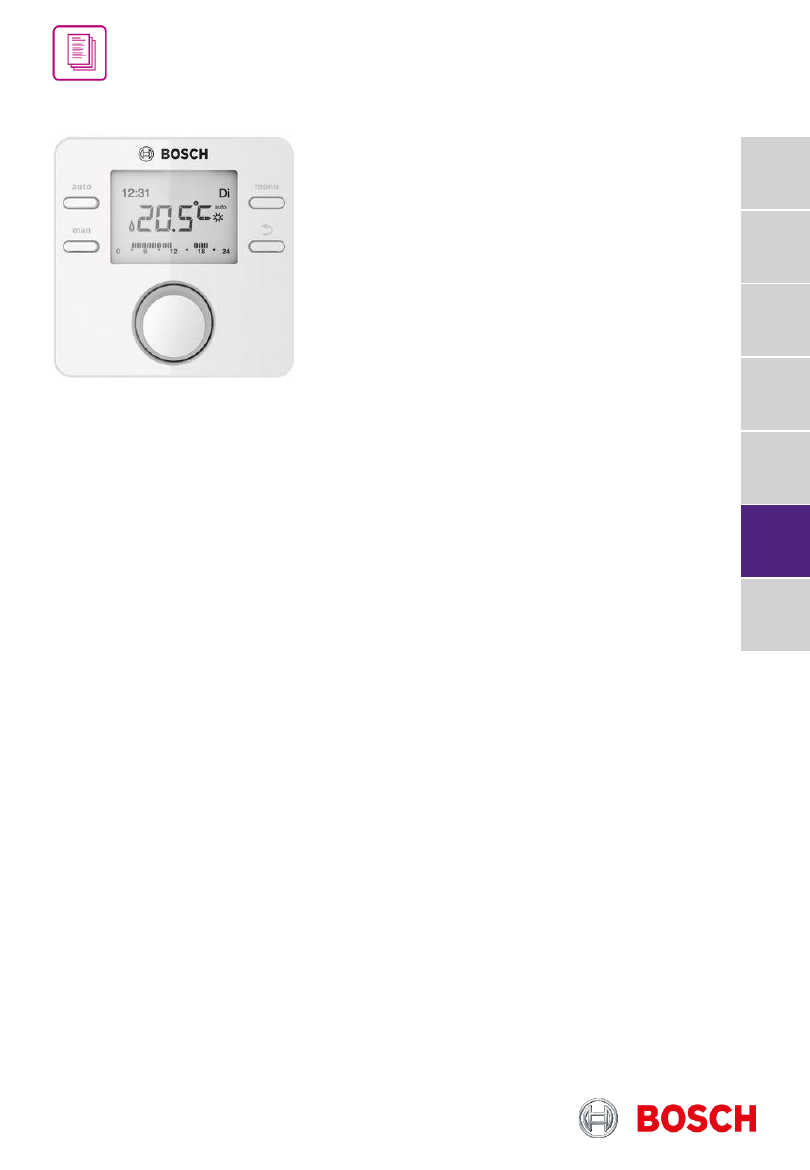

Артикул: 7738111022

Комплект поставки:

•

CR50

•

Цоколь для установки на стену

•

Техническая документация

Описание

•

Регулятор температуры для 1-го отопительного контура без смесителя и контура загрузки
бака для приготовления горячей воды непосредственно в котле;

•

Модуляция температуры подающей линии;

•

Интегрированный датчик температуры;

•

Оснащен ЖК-дисплеем, на который выводятся данные о комнатной температуре, и
другие настройки контура отопления или котла в зависимости от режима работы;

•

Недельная программа с настройкой 6 контрольных точек;

•

2 свободно регулируемых уровня температуры и фиксированный уровень защиты от
замерзания;

•

ГВС постоянно или в зависимости от временной отопительной программы;

•

Автоматическое переключение режимов зима/лето;

•

Программа «Отпуск» со свободно переключаемой температурой и легким управлением;

•

Функция «info» для системной информации;
